Как стелить теплый электрический пол: Укладка электрического теплого пола своими руками: расчет, схема, монтаж

Содержание

можно ли ставить мебель на теплый пол?

Этот вопрос продиктован тем, что теплый пол под мебелью способствует перегреву этого участка, что несет за собой нарушение чистоты воздуха и порче мебели, а также может повлечь к перегреву и выходу из строя самого теплого пола.

Любите часто делать перестановку мебели? Сделать теплый пол в таком случае будет сложно. Каждый раз придется привязывать его в соответствии с перестановкой. Не всегда, замена места мебели позволит сохранить бывшие размеры. В результате начнут образовываться холодные зоны. Пол не станет хорошо прогреваться.

Чтобы правильно ответить на вопрос можно ли ставить мебель на теплый пол, нужно рассмотреть каждый из видов теплых полов с их сильными и слабыми сторонами.

Теплый пол бывает преимущественно электрическим (кабельным), пленочный (инфракрасным) и водяным. По стоимости дешевле обойдется обычный кабельный пол. Теплый пол из пленки дороже, но его легче устанавливать. Установка водяного пола очень дорога, но его эксплуатация гораздо дешевле, т. к. он работает на газе.

Что произойдет с кабельным электрическим полом, если поставить на него мебель?

По отзывам потребителей, электрический теплый пол успел зарекомендовать себя с положительной стороны. Как правило, он изготовлен из нагревательного кабеля с высоким сопротивлением, который выделяет тепло при пропускании электрического тока.

Основное отличие кабельных теплых полов – это материал внутренней и внешней изоляции. Ее температуростойкость будет основным параметром, который влияет на выход кабеля из строя. В 80% теплых полов изоляцию делают из обычного ПВХ (Поливинилхлорид), или его температуростойких разновидностей. В первом случае температура плавления составит 90-100 C, а во втором – 120-130 C. Этого недостаточно при высоких перегревах, возникающих при запирании теплого пола мебель.

Для большей надежности и спокойствия следует выбирать себе полы с тефлоновой (фторопластовой) изоляцией, у которых температура плавления 265 C. Это лишь незначительная часть из всего ассортимента, представленного на рынке (EASTEC, Золотое сечение). При накрытии такого теплого пола мебелью он прослужит гораздо дольше чем остальные полы и не расплавиться в первый же час работы.

Инфракрасные пленочные полы под мебелью

Больше предпочтений заслужил у потребителей пленочный вариант теплого пола. Его устанавливают под линолеумом или ламинатом. Он относительно недорог и быстро монтируется под эти популярные напольные покрытия. Однако, зачастую его укладывают еще до того, как распланировано расположение мебели в доме.

Обычный пленочный пол выдерживает перегревы от 100 до 150 гр. по Цельсию, после чего начинает плавиться и выходить из строя. Также при перегреве он безвозвратно портит напольное покрытие. При установке стандартной пленки нужно четко отводить зоны, где она будет лежать и ни в коем случае не ставить туда мебель.

Существует также саморегулирующаяся инфракрасная пленка, которая изменяет свою мощность и тепловыделение при нагревании свыше 60 C. Такая пленка при накрытии мебелью, подушкой, ковром начнет самостоятельно скидывать мощность в диапазоне 30-50% в зависимости от вида. Такая пленка имеет в своем названии аббревиатуру PTC (Positive Temperature Coefficient – Позитивный температурный коэффициент). Такой теплый пол будет более устойчив к перегреву под мебелью, но и его не желательно монтировать под нее на долгое время. Перегрев является экстремальным условием и значительно уменьшает срок эксплуатации.

Установка водяного теплого пола под мебелью

Водяные полы изготавливаются из металлопластиковых труб, температура воды в которых разогревается не так сильно, чтобы превысить пределы их плавления. Даже если поставить мебель на водяной теплый пол, то ничего серьезного с системой напольного отопления не случится. Можно сказать, что этот теплый пол самый надежный при размещении на нем мебели.

Причины отказа от установки мебели на теплые полы

В независимости от вида теплого пола, установка на нем мебели не является рациональным решением по следующим причинам:

  1. Малоэффективно расходуется энергия, которая тратиться на обогрев. Вместо того, чтобы обогревать жилое пространство и воздух в комнате, энергия бесполезно расходуется на нагревание мебели;
  2. Отсутствие вентиляции под мебелью приводит к перегреву системы, в значит к ее порче. Раньше или позже температурные нагрузки будут причиной выхода из строя любого теплого пола;
  3. В результате постоянного включения-выключения теплого пола под мебелью будет происходить ее рассыхание. Если она состоит из таких материалов как: ДСП, ДВП, то этот материал от нагрева начнет выделять вредные вещества. Это может повредить здоровью людей, находящихся в помещении.

Советы при размещении теплого пола под мебелью

Если при установке теплого пола не удалось сделать верные расчеты и «обойти» мебель, то для уменьшения негативных последствий следуйте советам:

  • Устанавливая теплый пол от электричества пол под мебелью, потребуется постоянно контролировать, какая влажность и температура в комнате. Только это не позволит допускать перегрева, а значит пересушивания воздуха;
  • Что касается мебели, то влажность в комнате должна быть в пределах 45-70%, а температура не ниже пяти и не выше 30 градусов. Важно! Правильно установленная отопительная система пола, не допустит нагрев помещения выше 28 градусов за счет отлаженной работы регулятора температуры;
  • Не стоит делать электрический теплый пол основным отоплением. Можете сталкиваться со случаями нехватки электрической мощности при перепадах напряжения или полного его отсутствия. Сделайте этот способ обогрева вспомогательным, а основным оставьте водяное отопление. Иначе, в зимнее время возможно придется мерзнуть;
  • Если вы решили все таки уложить тёплый пол под мебелью, например, для борьбы с плесенью или для прогрева холодных участков комнаты, то полы следует укладывать 2 контурами: первый — на основной части помещения, второй под мебелью с отдельным терморегулятором и уложенным под мебель датчиком температуры;
  • Установка пола на кухне. В этом помещении вдоль стены установлен кухонный гарнитур. Под ним не нужно укладывать теплый пол. Лучше, уложите его по центру, где точно не будет никакой мебели. Таким образом будет обогрета рабочая зона и площадь, где чаще всего ступаете ногами.

Основываясь на вышесказанном, решайте сами, какой вид обогрева пола устанавливать. Делать его полностью во всех помещениях или только с частичной установкой на открытых местах.

Также советуем посмотреть

Электрический теплый пол на деревянный пол: как это сделать?

Краткое содержание

  • 1 Виды электрического теплого пола
  • 2 Основные требования по монтажу электрического теплого пола
  • 3 Способы монтажа электрического теплого пола
    • 3.1 Укладка кабельного теплого пола
    • 3.2 Другие способы монтажа
  • 4 Несколько слов в заключение
  • 5 Видео: Монтаж тёплого пола Electrolux
Утепление деревянного пола

В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.

Электрические теплые полы

Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.

Виды электрического теплого пола

Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.

Типы электрического теплого пола

На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима  в деревянном доме.

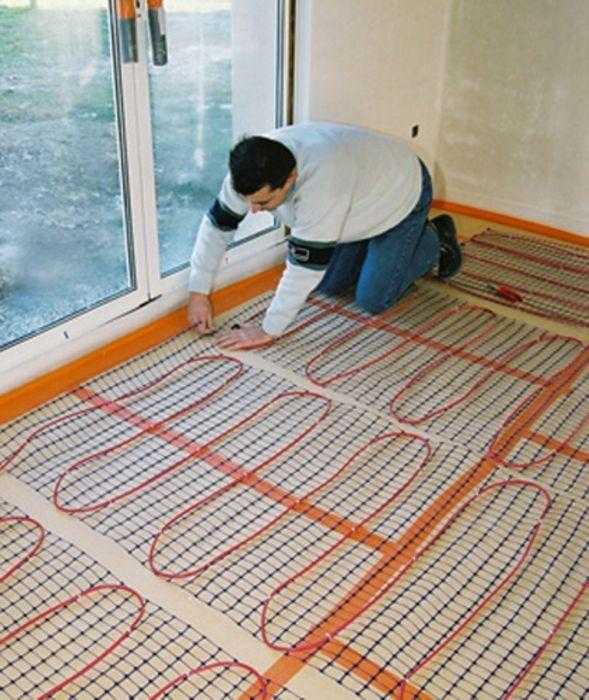

  • Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола. Типы кабельного теплого пола
  • Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум. Инфракрасные маты теплого пола

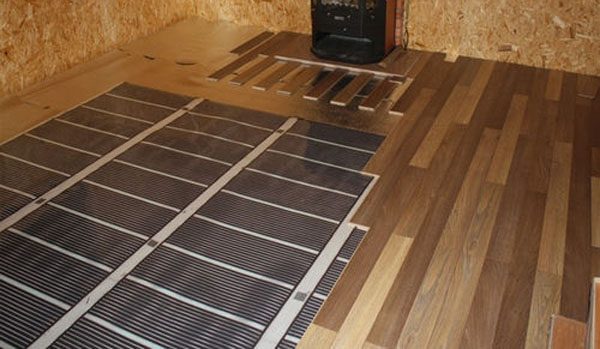

  • Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.

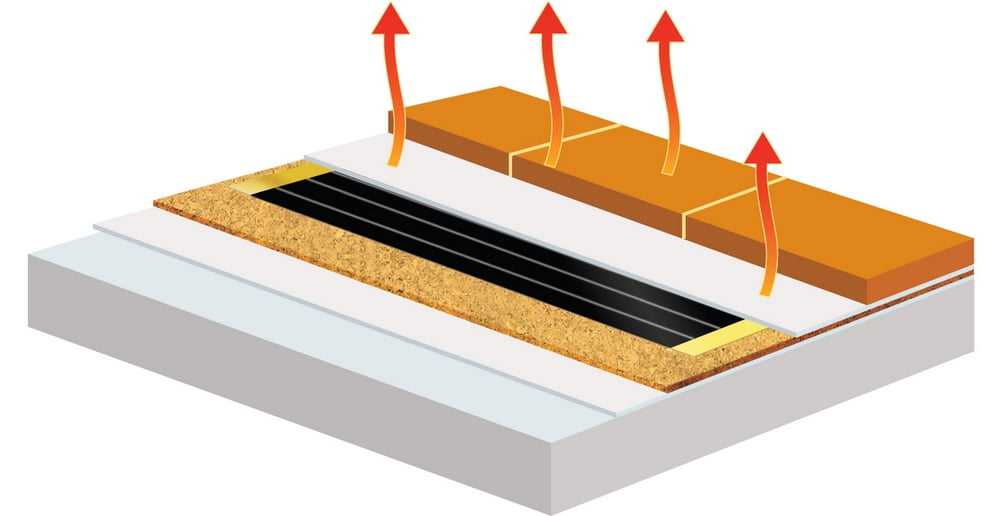

    Конструкция инфракрасного пленочного пола
  • Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами. Конструкция кабеля теплого пола

Основные требования по монтажу электрического теплого пола

Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.

Схема устройства пола по деревянному основанию
  • Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
  • Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом. Монтаж теплого пола в деревянной системе
  • Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
  • Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
  • При укладке нагревательных элементов следует особое внимание уделить их изоляции.
  • Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
  • Избежать перегрузок системы позволит автоматический терморегулятор.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

[ads-mob-1][ads-pc-1]

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

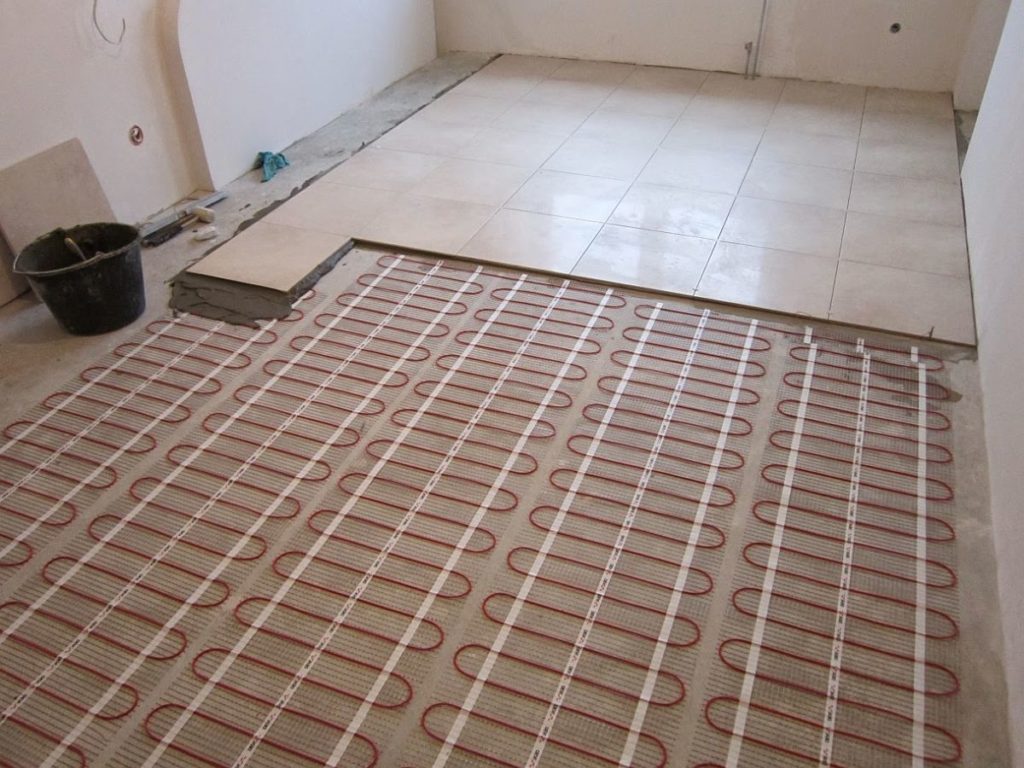

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Несколько слов в заключение

В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.

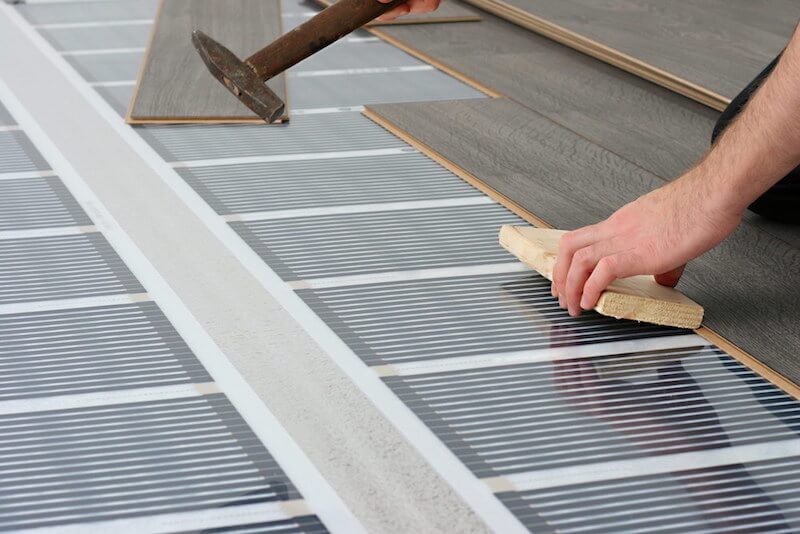

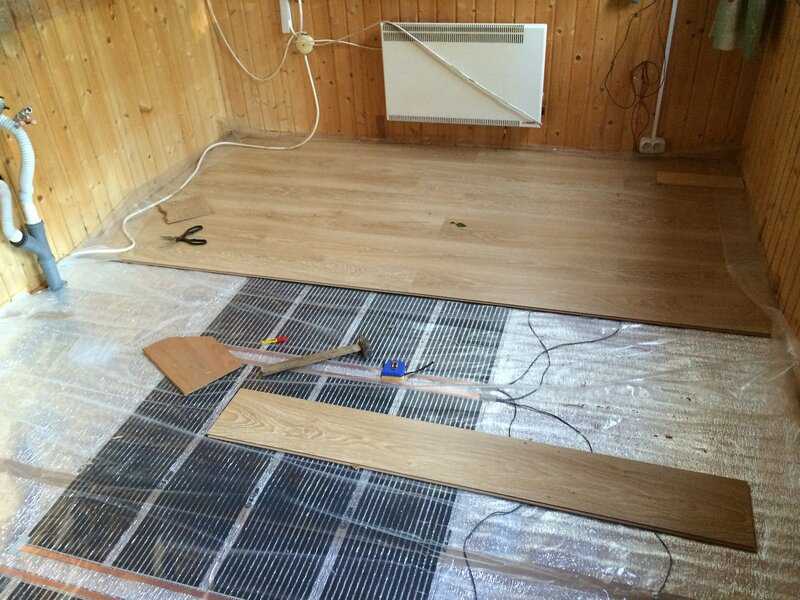

Электрический теплый пол под ламинат на деревянный пол

Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
[ads-pc-2][ads-mob-2]

Видео: Монтаж тёплого пола Electrolux

Сергей

[email protected]. com | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как укладывать электрические теплые полы в бане или ванной

Содержание

  1. Можно ли в бане и ванной стелить кабельный пол
  2. Как укладывать кабельный пол во влажных помещениях
  3. Какой электрический пол лучше


Существует миф, что электрический теплый пол в бане или ванной — это опасно. Действительно, существует вероятность поражения электрическим током. Но согласно статистике, она не больше чем при использовании электрического освещения.

А так как никто не планирует отказаться от света в бане или ванной комнате, соответственно, не следует отказываться от укладки греющих матов или кабеля для обогрева пола.

Можно ли в бане и ванной стелить кабельный пол

Если посмотреть в технические характеристики любого греющего кабеля, можно заметить, что систему отопления данного типа лучше всего использовать в небольших помещениях, с высотой потолков до 2,5 м. А такие условия характерны для большинства помещений, используемых под парилку. При этом электрический теплый пол для ванной или бани, как уже отмечалось, является не более опасным, чем обычная проводка.

Чтобы сделать электрические теплые полы в бане, необходимо соблюдать типичные правила, действующие и для другого электрооборудования, устанавливаемого во влажных помещениях:

  1. Электрический контур должен быть заземлен.
  2. Обязательно устанавливаются автоматы, и подключается УЗО (устройство защитного отключения).
  3. Провод должен иметь внутреннее и внешнее защитное покрытие. Лучше всего использовать кабель, специально предназначенный для помещений с повышенной влажностью.
  4. Под душевой кабиной лучше всего не прокладывать провод, чтобы исключить перегрев кабеля.


Установка электрического теплого пола в ванной или бане имеет несколько существенных преимуществ перед укладкой гидропола.

  1. Быстрый монтаж.
  2. Меньшая толщина стяжки.
  3. Меньшая стоимость.
  4. Отсутствие опасности размерзания труб в зимнее время по причине промерзания фундамента и непостоянного отопления помещения.

Если укладка электрического теплого пола осуществляется в ванной многоквартирного дома, тогда по сравнению с гидрополом становится очевидным еще одно преимущество электропола. Для подключения кабеля нет необходимости в получении разрешений и согласований.

Существует необходимость укладки подогрева пола в парилке. Такое решение позволяет обеспечить отсутствие неотапливаемых зон, а также предотвратить циркуляцию холодного воздуха в нижней части помещения.

Как укладывать кабельный пол во влажных помещениях

При составлении схемы теплых полов кабелем, важной задачей является обеспечение безопасности во время эксплуатации системы отопления. Монтаж своими руками допускается только в случае наличия специального профильного образования.

Сделать грамотный план укладки и обеспечить защиту от поражения электрическим током сможет только квалифицированный электрик, хорошо знакомый с правилами ПУЭ. Одновременно потребуется тщательное соблюдение поэтапного плана укладки пирога теплого пола.

Работы проводя следующим образом:

  • Подготовка основания. Изначально наносится гидроизоляция для душевых, помывочных, ванных комнат. Для выполнения работ можно выбрать пропитку или мастику. Гидроизоляция в ванной часто выполняется с помощью рулонных материалов типа Технониколь. Полотно накладывается внахлест. Стыки обрабатываются с помощью строительного фена.
    Допускается использование специальных гидроизолирующих клеевых составов. Принцип работы клея (на основе эпоксидной смолы) состоит в надежной фиксации нового цементного покрытия, к старому основанию с одновременно защитой от протекания влаги.
  • Подложка для кабельного пола. Лучше всего использовать специально предназначенную фольгированную теплоизоляцию с расчерченными линиями. Фольгированная подложка в несколько раз облегчает монтаж и дает возможность точнее рассчитать пол, определить шаг кабеля и т.д. Основа под пол обязательна, также, если будет выполняться укладка греющих матов, а не кабеля.

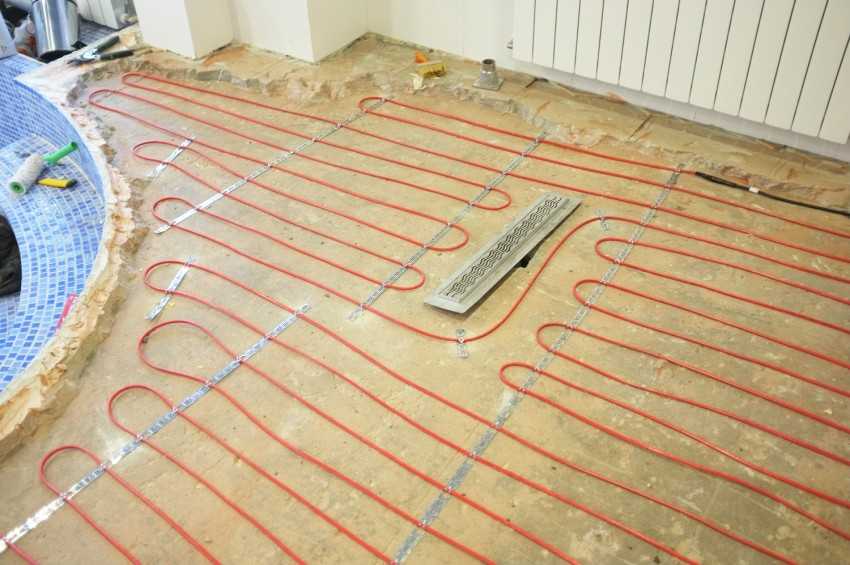

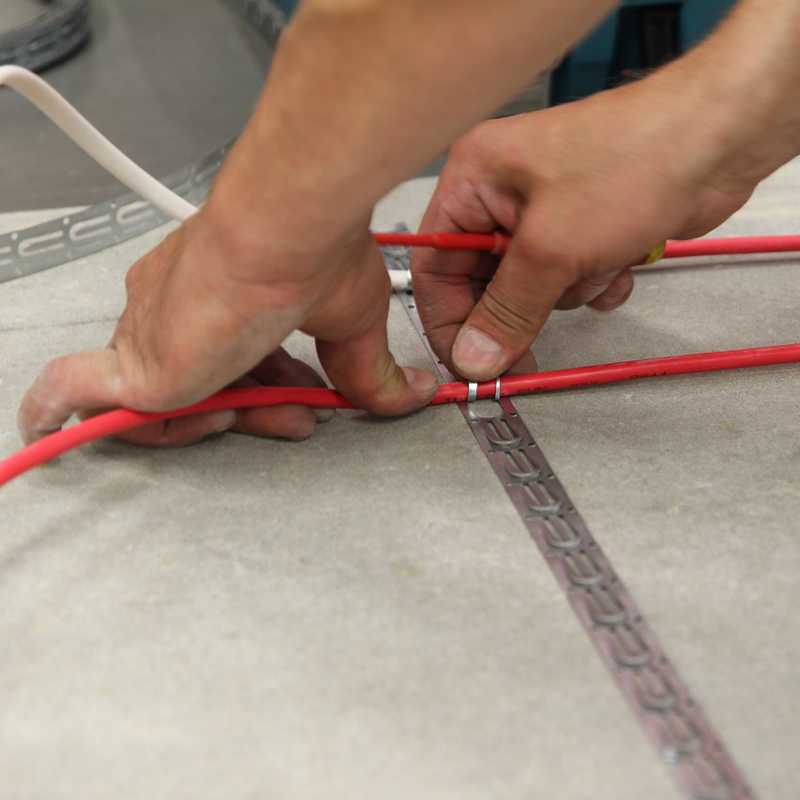

  • Укладка провода. Кабель монтируется по заранее составленной схеме. Подробный план расположения провода сохраняется, чтобы в дальнейшем можно было избежать механических повреждений обмотки при сверлении пола в случае необходимости.
    Перед тем как прокладывать кабель, необходимо установить терморегулятор. Безопасность электрического теплого пола обеспечивается установкой заземления. В терморегуляторе присутствует специальный отвод для подключения заземления.
    Если кабель имеет защитный экранирующий слой, то его подключают к РЕ шине непосредственно. При отсутствии оболочки, сверху кабеля укладывается металлическая сетка, присоединенная к РЕ. Опасность электрического теплого пола в помещениях с повышенной влажностью нивелируется с помощью установки УЗО и автоматов на щитке.
  • Заливка стяжки. Минимальная толщина заливаемого пола согласно рекомендациям производителя, для цементного раствора составляет 4-5 см. Для самовыравнивающих готовых смесей можно уменьшить толщину послойного устройства кабельного пола до 3 см.
  • Укладка напольного покрытия. В банях или в предбаннике традиционно используют керамическую плитку. Плитка хорошо переносит перепады температуры и устойчива к механическим повреждениям. В некоторых случаях рекомендовано использовать вместо кабеля греющие маты.
    Преимуществом матов является возможность обойтись без монтажа пирога под электрический теплый пол. Плитка и другой вид покрытия укладывается сразу поверх матов. Швы затираются влагоустойчивой затиркой.

Полы хорошо переносят зимний период и сохраняют свою работоспособность при минусовой температуре. После включения быстро прогревают поверхность и воздух в помещении.

Какой электрический пол лучше

Устройство полов в бане требует правильно выбрать греющий кабель или маты для обустройства системы отопления.

Производители предлагают несколько вариантов провода:

  • Одножильный кабель — имеет низкий расход электроэнергии. Применение провода с одной токопроводящей жилой несколько неудобно по причине того, что производитель продает уже полностью готовую укомплектованную систему отопления. У кабеля должны быть два холодных конца.
    Одножильный провод можно изготовить исключительно в заводских условиях, поэтому потребуется точный расчет необходимой длины. В последнее время производитель предлагает одножильные кабели с максимальным уровнем защиты, что делает возможным установку электрического теплого пола в душевой или в помывочной бани.
  • Двужильный кабель — преимуществом такого решения является отсутствие необходимости в закольцовывании системы, когда оба конца провода требуется подключить к терморегулятору. Методика укладки теплого кабельного пола с двумя жилами подразумевает использование специальной гильзы, монтируемой на конец провода. Муфта соединяет жилы, между собой обеспечивая работоспособность системы.
  • Саморегулирующийся кабель — особенностью этого типа провода является то, что для его работы не нужен терморегулятор. Нагрев осуществляется с помощью специальной матрицы, теплоотдача которой напрямую зависит от температуры в помещении.
    Выбор электрического двужильного пола в основном связан с необходимостью принять решение о целесообразности использования резисторного и саморегулирующегося кабеля.

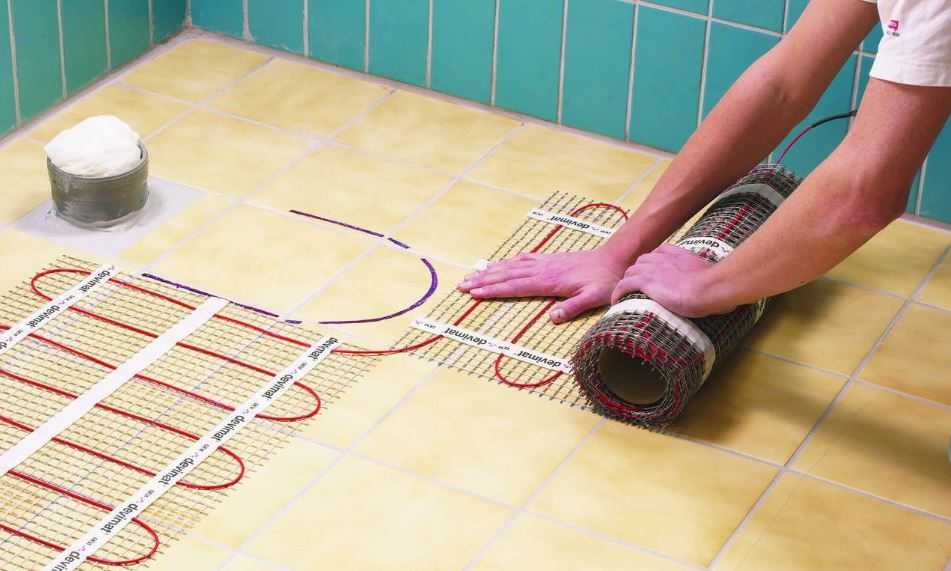

  • Греющие маты — обеспечивают простую технологию монтажа пола в ванной или бане. Плитку можно класть непосредственно поверх тонкого кабеля, прикрепленного к армирующей сетке. Потребляемая мощность матов несколько выше, чем у других вариантов электрического отопления.


При выборе подходящей системы отопления, в первую очередь необходимо ориентировать на технические параметры отапливаемого помещения. Исчерпывающая информация о параметрах провода и подробный правильный пошаговый монтаж кабельного тёплого пола, приводится в инструкции по эксплуатации, предоставленной заводом изготовителем.

Электрические теплые полы имеют множество преимуществ по сравнению с гидрополом. Соблюдение рекомендаций производителя делает эксплуатацию системы отопления максимально безопасной и эффективной.

схема укладки, подключение и установка

Содержание:

  1. Разновидности теплых полов
  2. Кабельные полы
  3. Инфракрасные системы
  4. Технология монтажа кабельного теплого пола своими руками
  5. Схема укладки
  6. Расчёт материалов
  7. Расчет мощности и шага укладки
  8. Блок управления
  9. Подготовка основания
  10. Теплоизоляция
  11. Укладка и крепление кабеля
  12. Установка датчика температуры
  13. Подключение — схемы
  14. Монтаж стяжечного слоя
  15. Обустройство финишного покрытия
  16. Монтаж греющего кабеля в штробы
  17. Монтаж кабеля на старое основание
  18. Монтаж термомат
  19. Монтаж плёночного пола
  20. Подготовительные работы
  21. Монтаж плёнки
  22. Подключение системы
  23. Укладка финишного покрытия
  24. Монтаж стержневого пола
  25. Распространенные ошибки
  26. Требования безопасности к эксплуатации
  27. Какой пол выбрать и почему?

Электрические тёплые полы — удобный способ обогрева помещения. Они бывают разных видов, отличаются элементом нагрева и технологией монтажа.

Не специалисту сложно разобраться во всём их ассортименте, и выбрать подходящий метод укладки. Мы постараемся помочь вам в этом. Расскажем о преимуществах каждой конструкции, и о том, как установить электрический тёплый пол своими руками.

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

  • одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
  • двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

  • Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.
    Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.
  • Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.
    Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

  • Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.
    Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.
    В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.
  • Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.
    К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

  • основание;
  • теплоотражающий материал;
  • карбоновые маты;
  • бетонная стяжка или плиточный клей,
  • покрытие.

Технология монтажа кабельного теплого пола своими руками

Монтаж кабельного теплого пола.


Смотрите это видео на YouTube

Смонтировать электрический тёплый пол проще, чем водяной, но и здесь есть свои нюансы. Рассмотрим пошаговую инструкцию по монтажу кабельного пола.

Схема укладки

Перед тем, как устанавливать тёплый электрический пол, нужно прочитать инструкцию по укладке и начертить схему на бумаге. Следует помнить, что под мебелью и техникой он не стелится. Помимо того, что это не рационально, ещё может привести к перегреву системы и выходу её из строя.

Есть два основных способа укладки провода пола — «улитка» и «змейка». Отступ от стен при правильном монтаже нагревательного элемента должен быть не менее 10 см.

Расчёт материалов

На следующем этапе необходимо рассчитать количество материала, которое понадобится для обустройства тёплого электрического пола в помещении. Для этого, лучше применять готовые таблицы, которые разработаны производителями систем или специальные калькуляторы.

Основная задача — правильно рассчитать потери тепла. После этого определяется оптимальный укладочный шаг и высчитывается требуемая длина кабеля. Рассчитывая длину надо не забыть про участок, который проходит по стене к терморегулятору.

Длина провода рассчитывается по формуле

h=S x100/L, где:

  • h — длина кабеля;
  • S — площадь;
  • L — общая длина провода.

Кроме этого, потребуются крепления, медный заземляющий кабель, соединительные провода, защитная система УЗО, регулятор и датчик.

Расчет мощности и шага укладки

На требуемую мощность устройства влияют климатические условия и материал, из которого изготовлен дом. Для разных регионов она своя, для средних полосы России, это:

  1. В кухне, зале, прихожей — 150 Вт на м2;
  2. В спальне и детской — 120 — 150 Вт;
  3. В лоджии застеклённой — 200;
  4. В ванной комнате — 180 Вт на м2.

Кроме того, выбор мощности зависит от предназначения системы:

  • основной обогрев — 140 — 180 Вт на м2, при этом, покрывается не менее 70 % площади;
  • дополнительный — достаточно 140 Вт.

Вычисляется расход энергии на комнату, с удалением зон, где будет размещаться мебель. То есть, в расчёт берётся только обогреваемая площадь, а не та, которая указана в документах БТИ.

Мощность вычисляется по формуле: P1= P2*S*1.3

  • P1 — мощность;
  • P2- мощность обогрева м2;
  • 1,3 — коэффициент.

Укладочный шаг считается исходя из таких показателей, как:

  1. Количество погонных метров нагревательного элемента;
  2. Площадь обогреваемой поверхности;
  3. Коэффициент для данной комнаты — Вт на м2.

Рассмотрим пример расчёта на комнате 25 м2 — зал. Мебелью заставлено 5 м2, под обогрев остаётся 20 м2. Показатель мощности для таких комнат 150 Вт. В итоге требуется нагревательный элемент мощностью 3 кВт.

Регламентируются кабели по погонной мощности, диапазон колеблется от 12 — 24 Вт на погонный метр. Отсюда следует, что можно купить 125 или 250 м. Это зависит от укладочного шага — расстояния между петлями. Считается, чем шаг меньше, тем обогрев равномерней. Но при этом, чем ветки расположены чаще, тем сложней и продолжительней монтаж. Средний стандартный укладочный шаг 7 см.

Блок управления

Для контроля и управления температурным уровнем требуется терморегулятор. Он отвечает за включение и отключение пола, а также, за режим его работы.

Термостаты бывают электронные и механические.
По рекомендации профессионалов, устанавливать регулятор надо на стене, на расстоянии одного метра от пола, лучше ближе к электропроводке. Для его размещения требуется продолбить в стене углубление, от которого проделать к полу штробы для проводки.

Подготовка основания

Укладка любого электрического тёплого пола, в том числе и кабельного, возможно на ровное, чистое покрытие.

Если имеется старый отделочный материал, то он демонтируется. Пол очищается от грязи веником или строительным пылесосом. Затем, основание следует осмотреть на наличие неровностей и трещин.

При незначительных неровностях, их можно просто затереть. Если перепады в основании большие, то потребуется залить тонкий слой выравнивающей стяжки, 3 — 7 см. Перед заливкой самовыравнивающегося состава, поверхность грунтуется. Только после высыхания раствора, можно переходить к сооружению следующего слоя.

Возможна установка тёплого электрического пола прямо на плиты перекрытия, их также требуется очистить от мусора.

Теплоизоляция

На черновой пол укладывается гидро и тепло материал, они необходимы для эффективной работы системы.

Сначала укладывается полиэтиленовая плёнка — она будет служить гидроизоляцией. На неё стелится утеплитель — это может быть пенофор с фольгированным слоем. Плиты кладутся в стык, с заходом на стены, швы соединяются скотчем. В качестве теплоизоляции подойдёт так же пенополистирол или пенопропилен.

После этого, периметр всего помещения проклеивается демпферной лентой, это компенсирует расширение стяжки при нагревании.

Для упрощения фиксации нагревательного элемента, рекомендовано поверх теплоизоляции укладывать арматурную сетку. Она сделает конструкцию прочнее, и к ней будет крепиться кабель.

Укладка и крепление кабеля

Укладку провода нужно производить согласно подготовленной схеме, с запланированным шагом. Начинать от места, где кабель будет подключаться к терморегулятору. Если используется одножильный провод, то он должен так же вернуться к термостату, при использовании двужильного — это не требуется.

При наличии арматуры, нагревательный элемент будет крепиться к ней пластиковыми хомутами. При её отсутствии, на теплоизоляцию монтируется стальная монтажная лента, к которой будет фиксироваться провод дюбелями или на саморезы. Возможно, крепление монтажным скотчем прямо к плитам утеплителя.

Установка датчика температуры

Датчик температуры укладывается на пол, расстояние от него до стены с регулятором 1,5 метра. Для этого, в теплоизоляции для него и проводки идущей к прибору, проделываются углубления.

Это необходимо, чтобы датчик не возвышался над поверхностью. Он кладётся в данную выемку помещённый в гофротрубу, которая имеет заглушку с одного конца, и плотно фиксируется.

Подключение — схемы

Эта самый ответственный этап, от которого зависит работа пола. Последовательность действий такова:

  • Проверка проводки — ведь установка электрического пола существенно увеличивает нагрузка на электропроводку всего дома. С помощью мультиметра определяется сечение кабеля в сети, затем анализируется — соответствует ли провод тёплого электрического пола ему. При несоответствии диаметра жил, необходимо поменять проводку. Под новую нагрузку подбирается УЗО с автоматическим выключателем.
  • Подключение устройства — заключается в подсоединении греющего кабеля и провода от температурного датчика к термостату. После чего, терморегулятор подключается к питанию.
  • Дополнительное заземление кабеля и питающего шнура.

До заливки стяжки устройство включается на несколько минут, для проверки работоспособности.

Монтаж стяжечного слоя

Проверив систему, можно монтировать следующий слой конструкции. Есть несколько вариантов:

  • Заливка мокрой стяжки. Для этого подойдут как готовые смеси, так и возможно изготовление раствора самостоятельно. Смесь делается из песка, цемента, воды, с обязательным добавлением пластификаторов.
    Толщина слоя 3 — 5 см. Наносится раствор от центрального угла комнаты по направлению к двери. Поверхность выравнивается правилом, и оставляется на 28 дней до полного высыхания.
  • Заливка плиточного клея. Кабель покрывается им слоем 5 — 8 см, и оставляется на время для подсыхания.
  • Укладка сухой стяжки. Для этого используется мелкий кварцевый песок или шлак. Метод проще и быстрей, чем с бетонным раствором. Смесь распределяется по поверхности пола, она должна закрыть конструкцию полностью. Уже после 12 часов можно приступать к дальнейшим работам.

Обустройство финишного покрытия

Только после затвердевания раствора, по инструкции можно переходить к укладке выбранного финишного покрытия. Это может быть ламинат, линолеум, плитка, главное, чтобы разрешалось соседство изделия с нагревательными системами.

Монтаж греющего кабеля в штробы

Греющий кабель можно монтировать в штробы, но это сложный процесс. Он рекомендован только при наличии чистовой цементно-песчаной стяжки, и когда нет возможности ещё поднять уровень пола.

После выдалбливания штроб в бетоне под провода, углубления заливаются плиточным клеем. Затем кабель вдавливается в состав, так, чтоб не было воздушных пустот.

Для равномерности прогрева, при канавках размером 1 см используется провод 10 — 12 Вт/м, при 2 см — 20 Вт/м.

Монтаж кабеля на старое основание

При установке греющего кабеля на старое бетонное основание или плитку, потери тепла составляют 30%.

Предварительно, на пол стелится утеплитель, затем размещается монтажная лента, к которой будет крепиться нагревательный элемент. Только потом, провод ровным слоем покрывается плиточным клеем.

Монтаж термомат

Монтаж Thermo Thermomat


Смотрите это видео на YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

  • Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.
  • Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
  • Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.
  • Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.
  • Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.
  • Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.
  • Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.
  •  Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

  •  Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Включать электрическую систему только после полного высыхания клея.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Монтаж плёночного пола

Инфракрасный теплый пол – Монтаж, укладка и подключение пленочного пола.


Смотрите это видео на YouTube

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.
Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

  1. На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
  2. Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами. Важно не повредить плёнку.
    Плитка монтируется на клей для тёплых полов.

Монтировать плёночные электрические полы можно на старое покрытие.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!


Смотрите это видео на YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

  • Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.
  • Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.
  • Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.
    Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.
  • Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.
  • Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Распространенные ошибки

Как установить правильно своими руками электрические полы — этот вопрос часто встаёт перед новичками, которые хотят сделать данный обогрев дома.

Главная ошибка — монтаж полов под крупногабаритной мебелью. Под ней, поверхность не охлаждается, что приводит к перегреву, а затем выходу системы из строя.

Нельзя так же сгибать кабель, это нарушит функционирование устройства. При укладке кабельных мат, резать провод недопустимо, поэтому следует правильно рассчитать размер обогреваемой площади.

Распространённая ошибка, при сооружении электрополов — несоответствующий контроль за сопротивлением изоляции при монтаже. Показатель не должен превышать указанный производителем, более чем на 10%.

При использовании плёночного тёплого пола, он может перестать греть, при повреждении плёнки. Токоведущие его части должны быть качественно изолированы, иначе произойдёт утечка электрического тока, в итоге система отключится.

Если говорить о датчике температуры, то не стоит заливать его в стяжку. В случаи поломки, замена будет сложной. Он размещается в гофро трубе.

Требования безопасности к эксплуатации

Прежде чем эксплуатировать электрические полы, ознакомьтесь с инструкцией производителя находящейся в комплекте.

 Основные требования безопасности, которые распространяются на все виды электрополов:

  1. Нельзя укорачивать нагревательный элемент;
  2. Необходимо брать только предназначенный для тёплых поло раствор для стяжки или плиточный клей;
  3. Вскрытие термоусадочных муфт на участках стыковки греющей и установочной части пола запрещено;
  4. Не стоит стелить на нагревательные секции ковролин и размещать мебель без ножек.

Какой пол выбрать и почему?

При выборе модели электрического тёплого пола учитывается специфика помещения, материал чернового покрытия, а также прочность перекрытий — если хотите производить монтаж конструкции в стяжку. Так же, важный момент — нужна вам система обогрева основная или дополнительная?

Кабельный пол подходит для монтажа в частных домах в качестве основного отопления. Но он более затратный, кроме того, по технологии монтажа требуется заливка стяжки, поэтому перекрытия должны быть прочными. Рекомендован для укладки в кухне или ванной — отлично контактирует с плиткой.

Термоматы лучше укладывать в квартире, так как они чаще монтируются в плиточный клей.

Плёночная система — это вариант дополнительного обогрева, он прост в укладке. Имеет малый вес и толщину, поэтому подходит для любых помещений, сочетается с любыми покрытиями.

Монтаж электрического тёплого пола своими руками под силу произвести каждому. Как сделать его правильно — главное строго следовать инструкции производителя и придерживаться технологии монтажа конкретного вида, тогда система обогрева оправдает ваши ожидания.

Какой электрический теплый пол лучше: пленочный, кабельный или стержневой?


Смотрите это видео на YouTube

Электрический теплый пол на деревянный пол

Главная  »  Теплый пол

Содержание статьи

  • 1 Особенности применения и пожарная безопасность
  • 2 Устройство электрического ТП в конструкции пола на лагах
    • 2. 1 Требования
    • 2.2 Этапы монтажа
  • 3 Применение электрического ТП под покрытием из дерева

Теплый пол в деревянном доме, насколько безопасна такая конструкция и возможно ли ею быстро и качественно обогреть все здание? Особенно часто этот вопрос возникает при использовании такой системы обогрева в конструкции пола из дерева, или при применении деревянного декоративного покрытия (паркетная доска, паркет). Рассмотрим насколько безопасно использовать электрический теплый пол на деревянный пол и как устроить такую систему грамотно.

Конструкция пола на лагах.

Особенности применения и пожарная безопасность

При выборе любой системы, связанной с электроснабжением и деревянными конструкциями нужно учитывать особенности этого материала. Основные проблемы, которые возникают при проектировании системы теплого пола в контакте с деревом такие:

  • Горючесть. Дерево – горючий материал, который нужно защищать от открытого огня и перегрева, которые могут возникнуть в электрических системах при коротком замыкании.
  • Склонность к усыханию. При перегреве из дерева улетучивается находящаяся в нем влага. При этом материал уменьшается в размерах, трескается, коробится и в некоторых случаях становится непригодным к эксплуатации. Особенно остро это влияет на декоративные покрытия.
  • Низкая теплопроводность. Это важно при покрытии систем теплого пола натуральным деревом. Тепло в таком случае плохо проникает в обслуживаемое помещение и не нагревает его до комфортной температуры. При этом само дерево может перегреваться.

Как устранить эти проблемы и использовать современную и удобную систему в контакте с деревом?

Для решения вопроса с пожаробезопасностью необходимо применять только системы, которые полностью соответствует всем требованиям электро- и пожарной безопасности. Второй важный момент – качественный монтаж. Все контакты должны быть изолированы в строгом соответствии с технологией монтажа.

Для деревянного пола на лагах и под декоративным покрытием из того же материала допустимо использовать все современные системы электрического обогрева: инфракрасную пленку, кабели, маты и стержни. Необходимо придерживаться таких требований:

  • Температура теплого пола под деревянным покрытием не должна превышать 27 °C.
  • Нельзя допускать резких перепадов температур в течение короткого времени. На протяжении суток возможно изменение температуры в пределах 5 °C.
  • Не допускается в контакт нагревательного кабеля напрямую с деревом.

Это в первую очередь относится к декоративному покрытию, но так же важно придерживаться этих требований при монтаже нагрева в деревянный пол на лагах.

Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр).

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

  • На черновой пол между лагами, или на нижней подшивке из ДСП или гипсокартона устраивается слой гидро- и пароизоляции, которая расстилается беспрерывно по всей поверхности, захватывая лаги.
  • Далее устраивается слой теплоизоляции из минеральной.

    Сетка между лагами.

  • Непосредственно для монтажа нагревательного кабеля между лагами располагается металлическая сетка с мелкой ячейкой, например, рабица, которая прикрепляется к боковым поверхностям лаг. Необходимо устроить расстояние между сеткой и нижний поверхностью деревянного покрытия таким образом, чтобы расстояние до кабеля не было меньше 3-5 см
  • На сетке с необходимым шагом располагается кабель и прикрепляется к ней пластиковыми хомутами.

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами. Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе. Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Применение электрического ТП под покрытием из дерева

Основная проблема, которая возникает при применении системы электрического теплого пола под покрытием из натурального дерева – возможность его усыхания и появления зазоров между досками или паркетом. Для того чтобы этого избежать необходимо придерживаться правил, которые уже были приведены.

Важно! Температура пола не должна подниматься выше 27 °C, а перепады в течение суток 5 °C.

Для контроля используют температурный датчик в массиве стяжки или в воздушной прослойке между лагами.

Для комфорта также применяется датчик комнатной температуры. Такие системы с двумя температурными сенсорами рекомендуются как оптимальные для деревянных покрытий.

Конструкция теплого пола под паркетом.

Для грамотного устройства тёплых полов под дерево необходимо придерживаться таких правил и требований:

  • В первую очередь необходимо ознакомиться с инструкцией по монтажу конкретных изделий. Убедиться в допустимости их применения в системе с теплым полом.
  • При подборе общая мощность системы не должна быть выше 80 Вт/м². Также мощность должна быть равномерно распределена по всей площади пола.
  • Смонтированная система подогрева должна работать около двух недель до укладки декоративного покрытия.
  • За один-два дня до работы подогрев уменьшают до 18 °C.
  • После проведения работ по монтажу паркета или паркетной доски в течение одной-двух недель температуру постепенно поднимают до рабочей.

Кроме температуры при эксплуатации покрытия из натурального дерева важно придерживаться относительной влажности в пределах 40-60%. При этом материал не подвергается интенсивному высыханию и его характеристики оптимальны. При понижении влажности до 30% высыхание усиливается, что приводит к появлению зазоров и трещин. Если к этому добавляется высокая температура теплого пола, дерево портится большими темпами.

Также при устройстве теплого пола на бетонном основании можно применять систему с лагами, которые устанавливаются на стяжку. Между ними устраивается теплый пол, воздушный зазор позволяет оптимально контролировать температуру.

Так как существует ограничение на удельную мощность системы, иногда ее недостаточно для обогрева помещения, и необходимо применять дополнительные отопительные приборы.



Совет! Если вам нужны мастера по ремонту пола, есть очень удобный сервис по подбору спецов от PROFI. RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России. Без вашего желания никто не увидит ваш номер телефона и не сможет вам позвонить, пока вы сами не откроете свой номер конкретному специалисту.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Самое читаемое

Теплый Пол – Монтаж Теплого Пола

Что такое теплый пол: основные преимущества

Все большую популярность в нашей стране приобретают теплые полы. Такое название получили кабельные системы обогрева, позволяющие обеспечивать теплом различные помещения и характеризующиеся высокой степенью надежности. Данные системы представляют собой нагревательные секции, состоящие из одножильных или двужильных кабелей, оснащенных надежной двухслойной изоляцией и соединенных муфтами. Одним из главных преимуществ теплого пола является скрытая в конструкцию пола нагревательная часть системы, позволяющая экономить полезное пространство комнаты.
Еще одно достоинство теплого пола – это возможность установки конструкции практически при любом напольном покрытии. Поверх теплого пола можно укладывать плитку, устилать мраморное покрытие, ламинат, ковролин. Поскольку нагреватель не вступает в непосредственный контакт с атмосферой, в помещениях сохраняется необходимый уровень влажности воздуха, создавая комфортные условия. Теплые полы являются отличным решением для любого помещения, независимо от влажности, поскольку кабели для его установки оснащены надежной двойной изоляцией и экранирующей оплеткой. Если вы решили установить теплый пол, то в первую очередь вам необходимо выбрать систему, подходящую для вашего помещения и желаемого обогрева (основного или комфортного). Основная система отопления предназначена для установки в отдельно стоящих зданиях, а также при отсутствии возможности подключения к центральному отоплению. Основная система обогрева устанавливается при использовании более мощного кабеля и стяжки толщиной не менее 5 см. Площадь теплого пола при этом должна занимать не менее 70% от площади всего обогреваемого помещения. Основная система отопления должна иметь мощность от 160 до 180 Вт/м2 . В помещениях, где имеются какие-либо отопительные приборы, устанавливается дополнительная система отопления, направленная на создание теплового комфорта. Как правило, дополнительное отопление требуется в помещениях с холодным полом – ванных комнат, санузлов, кухонных помещений, первых этажей зданий и других. Для комфортного подогрева оптимальная мощность системы составляет от 120 до 140 Вт/м2.

Этапы подготовки к установке теплого пола

Прежде, чем приступить к установке теплого пола, следует проверить электропроводку, выдержит ли она подключение дополнительной мощности. При этом следует учесть все электрические устройства, которые будут подключаться к той же сети, что и теплый пол. Также необходимо уточнить допустимый уровень тока в предохранительных устройствах. Выбирая теплый пол, необходимо тщательно измерить площадь помещения, не занятую предметами мебели и бытовой техники. Измеряя площадь, следует учесть отступы от стен и мебели, которые составят от 5 до 10 см в зависимости от типа укладываемой системы отопления. Выбирая нагревательный мат или секцию, следует учесть, что его площадь не должна быть больше свободной площади помещения. В состав системы теплого пола входит ряд конструктивных элементов: нагревательные секции (или маты), управляющая аппаратура (термостат), монтажные аксессуары – лента, гофротрубка и прочее, теплоизолирующие материалы. Главный элемент системы – греющий кабель, предназначен для преобразования электричества в тепло, поэтому одним из важнейших его параметров является количество выделяемой мощности на единицу длины.

Виды электрических теплых полов

Различные виды теплых полов выделяются по типу используемого в системе нагревательного элемента, в качестве которого могут использоваться греющие кабели, нагревательные маты или инфракрасный обогрев. Кабельные теплые полы состоят из греющего кабеля, расположенного в стяжке, выполненной на основании пола. Проходя через кабель, электричество нагревает стяжку, а через нее и все помещение. Главным недостатком данного типа теплого пола является изготовление стяжки, требующее временных затрат и выполнения ремонтных работ. Теплые полы, состоящие из нагревательного мата, не требуют выполнения дополнительной стяжки, поскольку их основным конструктивным элементом является тонкий кабель, наклеенный на специальную сетку, нанесенную на стеклоткань. В таких матах предусмотрена специальная клеевая основа для их закрепления. Теплые полы на основе нагревательных матов устанавливаются непосредственно под облицовку пола, выполненную из плитки или керамогранита. Такой пол отлично подойдет для помещения с любой влажностью и различными типами полового покрытия – бетонного, кафельного или каменного. Среди недостатков конструкции можно отметить отсутствие возможности использования утеплителя для пола. Несмотря на это эффективность нагрева будет достаточно высокой, благодаря расположению нагревательного мата непосредственно под отделочным покрытием.
Теплые полы с инфракрасным обогревом устанавливаются на основе специальной термопленки, оснащенной теплопроводящими элементами. Ток, проходящий через пленку, способствует образованию инфракрасного излучения, который нагревает покрытие пола и воздух помещения. Данная система предназначена для установки под ламинат, ковролин или линолеум.

Особенности монтажа электрического кабельного теплого пола под различными покрытиями

Особенности монтажа системы зависят от того, какой тип теплого пола будет устанавливаться, и какое напольное покрытие используется в помещении. Прежде, чем приступить к монтажу теплого пола, необходимо сначала выбрать место, где будет установлен терморегулятор. На стене выполняются канавки для проведения электропроводки и вывода монтажных концов греющего кабеля или нагревательной секции, а также трубки для установки термодатчика. Поверхность пола должна быть тщательно выровнена и очищена от пыли и мусора, после чего укладывается слой теплоизоляционного материала и фиксируется с помощью монтажной ленты. После выполненных процедур можно перейти к укладке и закреплению нагревательной системы, выполнению монтажа датчика температуры и установки терморегулятора. После выполнения электрических соединений, тщательно проверяется целостность нагревательных секций и работа датчика температуры, а также их сопротивление. Результаты всех измерений должны быть зафиксированы в протоколе или отмечены на схеме раскладки секции. После выполненных операций, заливается стяжка, когда она высохнет, останется уложить декоративное покрытие. Эксплуатация теплого пола может начинаться только после полного высыхания цементной стяжки (примерно 28 дней).

Установка теплого пола, основным элементом которого является нагревательный мат, предполагает подготовку места для монтажа терморегулятора, проведения электрической проводки и вывода монтажных концов нагревательной секции. Также необходимо установить датчик температуры. Поверхность должна быть тщательно очищена от пыли и мусора, после чего можно приступать к укладке нагревательного мата и его закреплению при помощи самоклеющейся алюминиевой ленты. Затем выполняются электрические соединения, проверяется целостность нагревательного мата и работа датчика температуры, а также их сопротивление. Затем можно приступить к установке терморегулятора. После монтажа теплого пола поверхность заливается слоем раствора для крепления плитки (5 – 8 мм) и осуществляется укладка декоративного покрытия.

Керамическая плитка является одним из наиболее распространенных напольных покрытий, широко используемых в ванных комнатах, кухнях, местах с высокой проходимостью. Главным недостатком данного вида напольного покрытия является то, что в любом помещении оно остается холодным. Система электрического теплого пола поможет устранить этот недостаток  и создать комфортные условия в любом помещении.
Установка теплого пола под плитку не составляет больших трудностей и может быть выполнена самостоятельно, однако лучше доверить дело рукам специалистов. При установке теплого пола под плитку следует учесть несколько важных моментов. Если система отопления будет устанавливаться на небольшом участке пола, следует приобрести полный комплект, в состав которого входит все необходимое для монтажа. Дополнительно необходимо приобрести утеплитель, который укладывается под систему для уменьшения теплопотери и усиления эффекта. При необходимости укладки теплого пола на большой площади, комплектующие лучше приобрести по отдельности, предварительно составив проект и произведя необходимые расчеты.
Монтаж инфракрасного (пленочного) теплого пола и пола на основе греющих кабелей монтируются при соблюдении практически одних и тех же этапов. Последовательность операций по установке теплого пола будет примерно такой: подготовка основания к укладке теплого пола, выбор места установки терморегулятора, укладка слоя теплоизоляционного материала, укладка пленки (или кабелей), монтаж плитки. На каждом этапе выполнения монтажа могут возникать свои нюансы.

  • Подготовка основания

Подготовка основания предполагает устранение старого напольного покрытия (если оно есть), мебели и строительного мусора. Поверхность пола необходимо выровнять и тщательно очистить от малейших загрязнений, углубления и трещины обязательно нужно заделать. При сильном повреждении основания может потребоваться выполнение цементно-песчаной стяжки, при этом можно использовать быстросохнущие смеси. Подготовка основания имеет большое значение для будущей конструкции, так как неровности могут стать в дальнейшем причиной повреждения греющего кабеля и выхода системы из строя.

  • Укладка теплоизоляции

В качестве теплоизоляционного материала может использоваться не дорогой, удобный и легкий пенофол, имеющий фольгированное покрытие. На нижней стороне материала имеется самоклеящийся слой, поэтому укладка состоит в том, чтобы приклеить теплоизоляцию к полу. Пенофол отличный вариант для системы дополнительного отопления дома, в случае если теплые полы выступают в роли одного из основных источников обогрева, следует взять пенополистирол, отличающийся лучшими теплоизоляционными свойствами. Независимо от выбора утеплителя, главное требование – это сохранение после его укладки абсолютно ровной поверхности.

  • Монтаж нагревательных матов или греющего кабеля

Прежде, чем приступить к монтажу, необходимо распаковать комплект и тщательно изучить инструкцию изготовителя, подготовить необходимые инструменты и недостающие материалы. Заранее следует определить место размещения терморегулятора, учитывая, что оно должно быть доступным и удобным для выбора необходимого режима работы системы. Следует также уделить внимание подключению системы теплого пола к электропитанию, для этого подводится отдельный кабель от щитка электропитания. Греющий кабель, уложенный на специальную сетку, размещается при соблюдении определенного расстояния и закрепляется с помощью специального монтажного скотча.

  • Установка термодатчика и терморегулятора

Правильность установки термодатчика определяет всю работу системы. Термодатчик нельзя устанавливать в бетонную стяжку, он помещается в отрезок гофротрубы для защиты от механических воздействий, а гофротрубу размещают между витками кабеля недалеко от стены таким образом, чтобы в случае выхода его из строя замена термодатчика новым не составила большого труда. На стене устанавливается терморегулятор и соединяется с термодатчиком. После чего терморегулятор включается в электрическую сеть, и вся система тщательно проверяется: на кабель подается напряжение и с помощью тестера определяется сопротивление. Данные должны соответствовать заявленным производителем в паспорте изделия.

  • Заливка стяжки и укладка плитки

Цементно-песчаная стяжка, необходимая для монтажа керамической плитки, должна иметь толщину в 4 – 5 см. Технология выполнения стяжки на греющие кабели или нагревательные маты не имеет существенных отличий от обычной стяжки. Плитка может быть нанесена и непосредственно на греющий кабель при использовании специального клеящего состава. Следует иметь в виду, что при выполнении стяжки, систему теплого пола можно запускать только после полного высыхания цементно-песчаного раствора.

Теплый пол под ламинат

Ламинат – является одним из наиболее популярных материалов, используемых для отделки пола. Он хорошо смотрится, он отличается несложным монтажом, он легко очищается от пыли и грязи. Ламинат относится к числу достаточно холодных покрытий, поэтому установка системы теплого пола поможет устранить его главный недостаток. Следует учесть, что для установки теплого пола нельзя взять любой вид ламината. Есть виды ламината, специально разработанные под систему теплого пола и отличающиеся хорошей переносимостью постоянного воздействия высокой температуры.

Монтаж теплого пола под ламинат состоит из следующих последовательных этапов:

  1. Подготовка помещения. Необходимо убрать из помещения все трубы и радиаторы, а затем снять старое напольное покрытие, выровнять поверхность пола и тщательно вычистить его от мусора и пыли.
  2. Укладка теплоизоляционного материала. В качестве теплоизоляции используются отражающие, фольгированные и прочие материалы,  их размеры должны соответствовать площади участка пола, на который устанавливается система. Термоизоляция укладывается металлизированной стороной вверх, участки материала соединяются с помощью монтажного скотча. Если используется инфракрасная пленка под ламинат, необходимо учесть отступы от стен и предметов мебели и бытовой техники на 10 см. нельзя укладывать термопленку внахлест. Электрические провода проводятся параллельно пленке и закрепляются в местах прохождения медных прожилок на пленке при помощи плоскогубцев. Места соединений отделываются с помощью термоизолирующего материала, а концы проводников обрабатываются силиконовым герметиком.
  3. Установка терморегулятора. Терморегулятор устанавливается в удобном и доступном месте, желательно рядом с электрической проводкой. Может быть использовано внутреннее или наружное подключение. Для установки внутреннего подключения в стене делается углубление с отверстиями для проводов. Монтаж терморегулятора с наружной стороны предполагает установку специального пластикового короба. После того, как терморегулятор будет установлен, необходимо проверить работу системы.
  4. Укладка подложки, необходимой для шумо и теплоизоляции или выполнение тонкой стяжки под ламинат. При укладке на подложку, ламинат не прогревается до нужного уровня, отказаться же от подложки тоже нельзя, так как в таком случае будут слышны шумы от работы теплого пола. Выходом из положения станет тонкая стяжка, которая и снизит уровень шума, и сохранит теплопроводные свойства теплого пола.
  5. Укладка ламината. После того, как покрытие будет готово, следует в течение трех дней оставить один и тот же температурный режим. В процессе эксплуатации теплого пола, необходимо постоянно регулировать систему теплого пола, выбирая оптимальный режим.

Особенности укладки электрического теплого пола в стяжку

Одной из главных особенностей, которая присутствует в различных системах теплого пола, является стяжкакоторая может в процессе монтажа выполняться несколько раз. Стяжкой называется слой бетонной смеси, которая наносится на какую-либо поверхность. В классическом исполнении теплого пола, на основе нагревательных кабелей, стяжка выполняется несколько раз, выполняя при этом разные функции. Первый слой наносится поверх основы пола с целью ее выравнивания, это обязательная операция для любой неровной или поврежденной поверхности. Второй слой выполняется поверх теплоизоляции, создавая, таким образом, основание для монтажа кабеля. Третий слой – закрывает систему теплого пола, способствуя эффективному распространению тепла и являясь основой для напольного покрытия.

Как правило, стяжка выполняется из цементно-песчаного раствора. В состав раствора могут входить также специальные пластификаторы, керамзит или щебень, позволяющие экономить цемент. Содержание цемента в стяжке зависит от типа напольного покрытия, которое будет в дальнейшем использоваться. Толщина стяжки должна быть такой, чтобы оптимально и равномерно прогревать пол и обеспечить его прочность. Следует следить за тем, чтобы в стяжке не образовались трещины, которые могут стать препятствием для надежной работы системы. Поэтому в случае появления трещин, необходимо сразу же предпринять меры по их устранению. Выполняя стяжку пола, следует учитывать тот факт, что цемент набирает прочность в течение четырех недель, поэтому пока стяжка хорошенько не просохнет, приступать к работе с полом не стоит. Чтобы достичь более качественного результат, помещение желательно затемнить и защитить от возможности возникновения сквозняка.
Существует несколько видов стяжки, которые используются в строительстве: мокрая (на основе цементного раствора), полусухая и сухая. Все более популярной становится сухая стяжка, позволяющая ускорить ремонтные работы, так как работать с ней можно всего через несколько часов сушки. Выполняется такая стяжка из сухих материалов. Для установки такой сяжки на пол укладывается полиэтиленовая пленка или другой материал, обеспечивающий пароизоляцию, поверх которого насыпается сухой сыпучий материал (перлитовый или кварцевый песок, мелкозернистый шлак и т.п.), выравнивается и тщательно утрамбовывается. Затем укладывается сухой листовой материал (гипсокартон, фанера или ДСП), закрепляется при помощи саморезов, стыки листов необходимо зашпаклевать и отшлифовать. Полученная поверхность покрывается битумной гидроизоляцией и оставляется на 12 часов, после чего можно продолжать работы по установке теплого пола.

Выбор термостата для теплого пола

Чтобы подключить систему теплого пола, необходимо предварительно составить проект схемы подключения, в которой указывается место установки термостата, датчика температуры, порядок подключения устройства к электрической сети. При установке датчика в бетонной стене, используется гофротруба с защитным концом для защиты датчика от внешних воздействий. При этом изгиб трубы должен быть пологим, чтобы при необходимости замены датчика не возникли непредвиденные затруднения. Монтаж терморегулятора предполагает подготовку углубления в стене для размещения крепежа навесного терморегулятора и установку прибора. После установки терморегулятора выполняется подключение греющего кабеля к контактам термостата, датчиков к клеммам и кабеля питания. Следует учесть, что коммутируемая мощность контактов термостата должна соотноситься с мощностью греющего кабеля. После полной установки датчика и терморегулятора можно выполнять проверку работы системы теплого пола. В том случае, если теплый пол установлен под бетонную стяжку, проверка системы должна выполняться не раньше чем через четыре недели, после полного высыхания бетонной стяжки. Проверка системы выполняется следующим образом: терморегулятор подключается к сети и устанавливается на минимальное значение, включив обогрев пола, термостат переводят в максимальное положение. Характерный щелчок, который раздастся при этом, свидетельствует о замыкании цепи, а это значит, что терморегулятор подключен правильно.

Несмотря на то, что монтаж теплого пола не отличается сложностью, простой обыватель может столкнуться с некоторыми трудностями, связанными с выбором подходящей системы, расчетом площади, подбором необходимых материалом и другими вопросами. В таком случае будет просто незаменима помощь квалифицированных специалистов, услуги которых может предоставить наша компания. Наши мастера помогут определить наиболее удобный вариант теплого пола для вашего помещения, грамотно рассчитают все необходимые параметры, рекомендуют качественные и надежные комплектующие для установки системы. Большой опыт работы и профессионализм наших строителей поможет вам без проблем справиться с установкой теплого пола. Все работы будут выполнены качественно, с соблюдением всех необходимых норм, обеспечивающих долговечность и надежность конструкции. Если вы решите установить теплый пол самостоятельно, наши сотрудники проконсультируют вам по любым вопросам, связанным с выбором и установкой теплого пола.

Как установить электрические теплые полы

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 12 лет дает советы по благоустройству дома.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.06.21

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

asbe / Getty Images

Обзор проекта

Нежное тепло электрических обогревательных полов всегда приветствуется в холодный день. Лучистое отопление пола настолько эффективно, потому что оно генерирует тепло от электрических кабелей и излучает это тепло твердым, плотным предметам. Эти объекты — черновой пол, раствор и плитка — помогают равномерно распределять тепло и сохранять его в течение длительного времени.

Всего за несколько центов в день вы можете сохранить свой пол теплым и поджаренным. Ваш теплый пол может быть даже дополнительным источником обогрева помещения.

Совет

Убедитесь, что пол способен должным образом поддерживать залитый швом плиточный пол. Полы, которые имеют слишком большой прогиб или отскок, приведут к растрескиванию плитки и затирки и, возможно, к поломке проводов.

Установка электрического теплого пола

Электрические системы обогрева полов состоят из электрических кабелей, проложенных взад-вперед между кабельными прокладками. После того, как вся система уложена и испытана, влажный раствор для плитки, называемый тонким слоем, наносится непосредственно на кабели, сверху кладется плитка, а затем заливается раствором.

Кабели располагаются на расстоянии около 3 или 4 дюймов друг от друга. Длинные пластиковые полоски из пластика, называемые прокладками для кабелей, служат конечными точками для кабелей. Прикрепленные к основанию кабельные прокладки действуют как надежные анкеры для кабеля и как устройства, поддерживающие надлежащее пространство для кабеля.

Электрические системы обогрева пола

Аналогичный тип лучистого обогрева пола представляет собой систему матов, в которой кабели уже проложены и прикреплены к гибкому мату. Система матов проста в установке и хорошо подходит для простых пространств с небольшим количеством углов. Однако кабельно-распорная система (данный проект) предлагает большую гибкость и дешевле.

Когда укладывать электрические теплые полы

Укладка электрических обогреваемых полов должна производиться после укладки чернового пола и до укладки плитки. Кабели систем лучистого отопления постоянно укладываются во влажный раствор. Затем плитка укладывается поверх застывшего раствора.

Вопросы безопасности

Наймите лицензированного электрика, который подведет электричество к началу кабельной трассы, установит термостат и сделает все соединения. Все работы должны выполняться в соответствии с Национальным электротехническим кодексом (NEC) и местными строительными и электротехническими нормами.

Оборудование/инструменты

  • Пистолет для горячего клея
  • Меловая линия
  • Аккумуляторная дрель
  • Рулетка
  • Карандаш
  • Молоток
  • Квадратный шпатель

Материалы

  • Кабели для обогрева пола
  • Стяжки кабеля теплого пола
  • Подложка для лучистого отопления
  • Терморегулятор электрического теплого пола
  • Цементная подложка
  • Горячий клей промышленного класса
  • Лента высокотемпературная
  • Растворитель
  1. Безопасный черный пол

    Проверьте черновой пол, чтобы убедиться, что он ровный. Если вы обнаружите какие-либо незакрепленные края, используйте аккумуляторную дрель, чтобы завинтить края. Вверните шурупы через черновой пол и в балки пола.

    Ель / Марго Кавин

  2. Добавить цементную подложку

    Аккумуляторной дрелью вверните шурупы через цементную опорную плиту в черный пол.

    Ель / Марго Кавин

  3. Подложка для лучистого отопления

    С помощью шпателя с квадратными зубьями нанесите раствор на основание. Уложите подложку для лучистого отопления в тонкий слой. Подробные сведения об установке см. в инструкциях по подложке, так как для некоторых подкладок может не потребоваться слой тонкой стяжки.

    Ель / Марго Кавин

  4. Линия мела

    На время забейте два гвоздя в поверхность подложки в качестве анкеров для линии меловой защелки. Используйте меловую линию для создания визуальных контрольных меток для прямой и ровной установки кабельных хомутов.

    Ель / Марго Кавин

  5. Приклеиваем кабельные хомуты

    Нагрейте клеевой пистолет, включив его в розетку. Нанесите капельки горячего клея вдоль ранее нанесенных мелом линий.

    Ель / Марго Кавин

  6. Кабельные хомуты

    Быстро положите кабельные хомуты в горячий клей, пока клей не затвердел. Накладывайте только одну лямку за раз.

    Ель / Марго Кавин

  7. Прокладка кабелей между кабельными стяжками

    Соберите первую кабельную сетку, соединив кабели обогрева пола между двумя кабельными хомутами. Протяните кабель вперед и назад, следуя меткам на хомутах кабеля, в виде равномерно распределенной змеевика. Держите кабели натянутыми между ремнями, но не настолько, чтобы ремни свободно растянулись.

    Ель / Марго Кавин

    Предупреждение

    Кабели напольного отопления запрещается обрезать. По этой причине будьте внимательны при расчете длины кабеля для обогрева пола перед покупкой.

  8. Построить соседние кабельные сети

    Расширить систему лучистого теплого пола, соорудив дополнительные кабельные сетки. Эти сетки могут быть настолько большими или маленькими, насколько это необходимо для заполнения пространства, при условии, что выходная мощность системы достаточна.

    Ель / Марго Кавин

    Совет

    Подумайте о приобретении монитора установки лучистого теплого пола. Это недорогое электронное устройство полезно, так как оно может обнаружить, если какой-либо из кабелей надрезается, разрезается или иным образом повреждается во время установки. Менее чем за 25 или 30 долларов это устройство может сэкономить вам тысячи долларов, избавив вас от необходимости снимать кафельный пол для ремонта кабеля.

  9. Кабели с обмотанной лентой

    Используйте высокотемпературную ленту для крепления кабелей к основанию. Делайте это примерно через каждые 20 дюймов. Это помогает удерживать кабели на месте и параллельно, пока плитка не будет установлена.

    Ель / Марго Кавин

  10. Подключение кабелей к электрической системе

    Попросите электрика установить термостат в электрическую цепь без GFCI. Электрик должен соединить кабель обогрева пола с электрическим кабелем, идущим от цепи, помня о том, что соединение в конечном итоге будет погружено во влажный тонкозатвердевший раствор. Систему также следует проверить с помощью омметра или мультиметра.

    Ель / Марго Кавин

  11. Разбавитель для шпателя над кабелями

    Нанесите шпателем тонкий раствор на нагревательные кабели. Проведите шпателем в направлении кабелей. Будьте осторожны, чтобы не перерезать, не надрезать и не повредить провода.

    Пока укладка еще влажная, установите плитку в укладку. После того, как раствор полностью затвердеет, зашпаклюйте швы.

    Ель / Марго Кавин

Электрические требования для напольного лучистого отопления: подробное руководство

Системы напольного лучистого отопления не только делают жилые помещения более комфортными, но также просты в установке и энергоэффективны. Теплые полы, особенно плитка или камень, хорошо удерживают тепло и равномерно излучают его, делая помещение более приятным.

В дополнение к удобству для людей установка электрооборудования для этих систем проста. Фактически, это ничем не отличается от установки схемы для любого другого оборудования в вашем доме. Простые инструкции по установке Warmup избавят вас от догадок, чтобы вы могли еще быстрее начать наслаждаться своим пространством.

Значение напряжения и мощности

Напряжение и мощность связаны, но многие люди не знают различий между ними. Вода представляет собой прекрасную аналогию с электричеством, поэтому мы будем использовать ее здесь. Напряжение можно рассматривать как «давление», а электрический ток — как электрический «поток» системы. Когда вы объединяете напряжение и ток (давление и поток), вы получаете мощность. Фактически, одним из ключевых уравнений в электричестве является закон Ома: мощность = напряжение x сила тока.

Давайте используем садовый шланг в качестве метафоры электрической системы. Представьте себе садовый шланг без насадки на конце. Вода вытекает быстро, но без давления (низкое напряжение, большой ток). Если вы возьмете большой палец и закроете часть отверстия, выльется меньше воды, но она будет двигаться намного быстрее с большим давлением (высокое напряжение, низкий ток). Количество энергии в воде не изменилось, вы просто изменили давление и поток.

Электричество работает так же. В напольных обогревателях будет указана определенная мощность, обычно в ваттах. Две системы отопления могут иметь одинаковую номинальную мощность, но одна рассчитана на 240 В переменного тока, а другая на 120 В переменного тока. Система, рассчитанная на 240 В переменного тока, будет использовать половину силы тока, но обе системы будут потреблять одинаковое количество энергии. Обе системы будут обогревать помещения на одинаковую величину. Теперь, когда у вас есть лучшее представление о том, как связаны напряжение и мощность, мы можем поговорить о том, какая электрическая система лучше всего подходит для вашей системы напольного лучистого отопления.

Работает ли 240 В лучше, чем 120 В?

Когда вы удваиваете напряжение в цепи, для получения такого же количества энергии потребуется половина силы тока. Как обсуждалось ранее, системы на 120 В переменного тока и 240 В переменного тока могут производить одинаковое количество энергии и работать совершенно одинаково. Они нагреваются одинаково быстро и одинаково равномерно. При установке системы напольного отопления Warmup требуется источник питания 240 В переменного тока, чтобы помочь ограничить силу тока и, следовательно, размер провода, необходимый для системы. Меньшая сила тока часто означает меньший размер провода и, следовательно, более простую и дешевую установку.

Электрические требования для обогрева пола

Помимо питания 240 В переменного тока, компания Warmup предлагает несколько других рекомендаций. Ваша система напольного отопления должна иметь собственную выделенную цепь. Если это невозможно, убедитесь, что выбранная вами цепь имеет достаточную мощность для безопасной работы системы прогрева в дополнение к другим нагрузкам в цепи. Warmup рекомендует схему без GFCI в сочетании с термостатом GFCI. Используйте двойную монтажную коробку, чтобы одну секцию можно было использовать для подводящих проводов, а другую — для датчиков подогрева пола.

Несколько нагревателей и сколько необходимо термостатов — это общий вопрос, особенно если вы хотите нагреть пол в душе отдельно от душа. Вот краткое изложение: Системы не могут быть подключены последовательно . Несколько нагревателей, ведущих к термостату (провода можно удлинить), можно подключить к одному термостату, если общая сила тока не превышает 15 ампер. Нагреватели не могут индивидуально управляться с термостата; для этого требуются отдельные термостаты.

Для проектов с несколькими обогревателями мощностью более 15 ампер, например, в подвалах, термостаты Warmup могут быть соединены с нашим реле-25 для управления площадью до 700 кв. футов от одного термостата с двумя контурами. Рекомендуется использовать один термостат на комнату, чтобы сэкономить на отоплении, обогревая только те комнаты, которые вы используете.

Как установить

1. Проверьте показания OHM системы

Когда вы будете готовы к установке, первым шагом будет проверка сопротивления системы обогрева пола. Используйте омметр для измерения сопротивления. Обратитесь к эталонным диапазонам сопротивления для кода продукта, который вы используете, чтобы убедиться, что измеренное сопротивление находится в пределах диапазона. Если сопротивление выходит за пределы диапазона, прекратите установку и обратитесь за помощью в компанию Warmup.

2. Черновые электромонтажные работы

Компания Warmup рекомендует использовать двойную монтажную коробку для размещения электрических разъемов для системы обогрева пола. Одна секция распределительной коробки будет использоваться для подводящих проводов, а другая – для датчика подогрева пола. 240 В переменного тока, питание без GFCI от выделенной цепи также должно быть подведено к двойной распределительной коробке. Протяните провода от пола к распределительной коробке питания обогревателя и датчика температуры. После укладки напольного покрытия поверх системы подогрева пола убедитесь, что сопротивление нагревателя соответствует эталонным полосам сопротивления. Если сопротивление находится в допустимых пределах, приступайте к установке термостата.

3. Подключение к электросети с термостатом

Подробные инструкции и электрическая схема находятся внутри коробки термостата для прогрева. Силовые провода должны быть подключены к термостату со стороны линии в соответствии с местными правилами электромонтажа и электропроводки. Кабели питания нагревателя, обычно коричневого и синего цвета, следует подключать к стороне нагрузки термостата.

Последним этапом подключения термостата является датчик пола. Датчик пола не имеет полярности, поэтому провода можно подключать в любом порядке. После завершения электромонтажа термостат можно закрепить на стене и проверить систему.

Доверьтесь компании Warmup, чтобы получить лучшие варианты напольного лучистого отопления

Благодаря Warmup добавление лучистого теплого пола становится простым и интуитивно понятным. Самоклеящаяся мембрана Warmup позволяет электрикам установить и протестировать пол с подогревом до прибытия плиточников. Благодаря технологии Warmup холодные полы и сложные укладки остались в прошлом. Свяжитесь с нами сегодня, чтобы узнать о невероятных решениях для теплого пола, которые может предложить Warmup.

Стоимость и установка теплого пола

По мере приближения зимы в США многие люди думают, как согреться этой зимой. Одним из решений для отопления, которое может не прийти вам в голову, является лучистый обогрев пола, который состоит из электрических нагревательных матов, установленных на полу дома.

Если остановиться и подумать — что может быть лучше? Не нужно просыпаться утром и готовиться к тому, чтобы на цыпочках пройтись по холодному деревянному или кафельному полу. Вместо этого проснитесь и с комфортом пройдитесь по поджаренному полу на кухне или в ванной.

Но прежде чем вы нацелитесь на теплый пол, важно понять некоторые особенности. Мы расскажем о различных типах и стоимости, а также рассмотрим некоторые обзоры, которые помогут вам найти лучшие коврики для обогрева пола.

О нагревательных матах

Маты с подогревом пола имеют встроенные электрические провода и готовы к работе.

Маты с подогревом пола имеют встроенные электрические провода и готовы к работе.

Электрический и водяной теплый пол : Когда дело доходит до лучистого отопления, можно выбрать два варианта: электрический или водяной. Оба варианта кажутся похожими, поскольку они оба содержат катушки и устанавливаются под полом. Электрические нагревательные маты используют электричество для нагрева змеевиков, в то время как водяные маты используют жидкость, обычно горячую воду из водонагревателя, для нагрева змеевиков. Водяное тепло предназначено для использования в качестве решения для обогрева всего дома, в то время как лучистое тепло пола идеально подходит исключительно в качестве дополнительного источника тепла. Это связано с тем, что электрическое тепло обходится дороже, чем другие виды энергии; поэтому электрический теплый пол нецелесообразен в качестве решения для обогрева всего дома.

Однако, если у вас особенно прохладная комната или неотапливаемая пристройка к дому, вам может подойти электрический теплый пол. Поскольку тепло поднимается снизу вверх, электрические системы позволяют вам чувствовать себя тепло и уютно, как только вы ступите на землю. Вы сразу же почувствуете тепло, когда встанете с постели, приготовите кофе и займетесь своими делами — больше не нужно кутаться в носки или тапочки, чтобы чувствовать себя комфортно.

Сколько стоят теплые полы?

Средняя стоимость напольных ковриков с подогревом может варьироваться от 10 до 20 долларов за квадратный фут в зависимости от типа и марки, которую вы покупаете. Если вы выберете профессиональную рассрочку, затраты на установку увеличат общую цену за квадратный фут, и она будет различаться в зависимости от затрат на рабочую силу для подрядчиков в вашем районе. Электрические маты предназначены для использования только в качестве дополнительного источника тепла, поскольку электрический теплый пол нерентабелен, если используется в качестве решения для обогрева всего дома. Эксплуатационные расходы увеличат ваш ежемесячный счет за электроэнергию, но иногда домовладельцы отказываются от основного источника тепла, чтобы компенсировать расходы на полы с подогревом.

Вот еще несколько возможных вариантов, о которых следует знать:

  • Оборудование : Основными элементами оборудования, которые вам понадобятся для обогрева полов, являются маты для подогрева пола и термостат (мы рекомендуем Nuheat HOME 7). -Дневной программируемый напольный термостат с датчиком тепла или непрограммируемый термостат Nuheat ELEMENT). Мы также настоятельно рекомендуем приобрести электрический индикатор неисправности, который поможет обеспечить правильную установку напольного коврика.
  • Напряжение : Существуют разные напряжения, и варианты с более высоким напряжением обычно дороже. У нас есть два варианта напряжения: 120 вольт и 240 вольт, последний из которых дороже.
  • Размер нагревательного мата : Чем больше размер нагревательного мата, тем дороже будет решение для обогрева пола.

Если во всем доме установлены полы с подогревом, это может повысить стоимость вашего жилья. Если они установлены только в одной или двух комнатах, это все равно хорошая функция, но, вероятно, не сильно повысит общую стоимость дома.

Как установить напольные коврики с электронагревателем

Установку лучистого обогрева пола можно выполнить самостоятельно.

Установку можно выполнить самостоятельно, но при этом необходимо следовать специальным инструкциям, прилагаемым к приобретаемым коврикам.

Вот основные этапы установки:

  1. Измерьте площадь в квадратных футах, которую необходимо обогреть. Чтобы рассчитать это, вам нужно умножить длину на ширину комнаты. Обязательно исключите места, где коврики не будут установлены, в том числе под прилавками и мебелью.
  2. Спроектируйте и разместите маты в соответствии с вашим пространством в зависимости от размера нагревательного мата. Это важно, потому что вы, , не сможете обрезать или разрезать коврики , чтобы подогнать их по размеру.
  3. Закажите необходимый размер, напряжение и количество ковриков.
  4. Откройте черновой пол, к которому вы будете прикреплять коврики.
  5. Установите коврики, следуя пошаговым инструкциям, прилагаемым к продукту.
  6. Прикрепите коврики к основанию с помощью клея рекомендованного типа.
  7. Установите желаемое напольное покрытие поверх ковриков.
  8. Подключите напольные коврики к электричеству, следуя инструкциям, приведенным в руководстве.

Маты с электрическим подогревом пола, как правило, могут быть установлены с широким спектром напольных покрытий, включая плитку, ламинат, инженерную древесину твердых пород, камень и мрамор.

Наем кого-то для установки ваших ковриков для обогрева пола не только дорого стоит, но иногда и не нужен, поскольку многие продукты можно установить самостоятельно. Линия электрического обогрева пола Nuheat, которую мы предлагаем в Total Home Supply, проста в установке, и все, что вам нужно, это электрик для электрических линий. Все остальное можно сделать самостоятельно. Посетите веб-сайт Nuheat для получения конкретных пошаговых инструкций по установке, если вы покупаете один из их продуктов.

Выберите лучшую систему для своего дома

Маты с подогревом пола Nuheat отличаются непревзойденным качеством и простотой использования.

Независимо от того, занимаетесь ли вы новым строительством или реконструкцией, подумайте о комфорте полов с подогревом. Маты с подогревом пола Nuheat отличаются непревзойденным качеством и простотой использования.

В Total Home Supply мы гордимся тем, что поставляем системы напольного отопления Nuheat в качестве предпочтительного бренда. Благодаря простой в установке, сборной и энергоэффективной конструкции маты для электрического подогрева пола Nuheat являются одними из лучших на рынке. Их можно сконфигурировать так, чтобы они были идеального размера для ваших нужд — просто введите необходимую длину, ширину и напряжение, и мы сразу же отправим вам ваши коврики.

Если у вас есть дополнительные вопросы о наших продуктах, пожалуйста, не стесняйтесь обращаться к нам. Как всегда, мы здесь, чтобы помочь вам найти отличный продукт для вашего дома.





Как работает теплый пол?

Попрощайтесь с холодными пальцами ног зимой! Ничто не кажется таким роскошным, как ступить на теплый сияющий пол с подогревом после долгой ванны или зайти внутрь от холода. Пол с подогревом — один из лучших способов создать ванную комнату в стиле спа, сэкономить на счетах за электроэнергию и повысить стоимость дома. Но как работает теплый пол? Почему это лучше, чем центральное воздушное отопление?

Наша опытная команда Kowalske установила электрические полы в Wauwatosa, Brookfield и Elm Grove. Узнайте больше о том, как работает пол с подогревом и почему его нужно установить в вашем доме.

Что такое теплый пол?

Хотите насладиться уютом и теплом в своем доме? Большинство домашних систем отопления хорошо видны. Громоздкий радиатор занимает место в комнате, или неприглядные вентиляционные отверстия громко задувают воздух (и пыль) в ваш дом. Лучистое отопление пола обеспечивает наименее навязчивый вариант обогрева, потому что он визуально «спрятан» под вашим полом.

Kowalske установит систему обогрева пола под вашим первым этажом. Когда нагревательный элемент под полом начинает нагреваться, он излучает тепло через пол. Тепловая энергия вступает в контакт с другими предметами в вашем доме, нагревая и излучая тепло наружу. Это позволяет использовать экстенсивный и эффективный метод производства тепла с низкими затратами энергии и благоприятным для окружающей среды.

Мы установили полы с подогревом в этой прихожей в Вауватосе, чтобы согреть эту комнату, в которой раньше не было источника тепла.

Варианты подогрева пола

Установите электрический подогрев пола в помещениях, где напольное покрытие может быть холодным. Он идеально подходит для ванной комнаты, прихожей или кухни. Установите электрические полы для каждой комнаты, чтобы в каждой комнате вашего дома был установлен термостат. Вам не нужно будет заменять всю систему отопления, если у вас есть только одно место, которое трудно согреть, или вам нужно дополнительное тепло для ваших ног. Выберите обогрев только одной комнаты.

Элементы электрического обогрева пола могут быть:

  • Маты
  • Рулоны
  • Кабели (с развязывающей мембраной или без нее)

Мощность, подаваемая на провода сопротивления, нагревает пол электричеством. Эти провода сопротивления не похожи на нагревательные элементы, которые вы найдете в обогревателях. Думайте о них как о гигантском электрическом одеяле, установленном под вашим полом.

Мы установили рулоны WarmlyYours TempZone Flex Rolls под кафельным полом главной ванной комнаты в Хартфорде, штат Висконсин.

Узнать больше: успокаивающая мастер-ванна с подогревом полов

Как устроен электрический теплый пол?

Электрический подогрев пола установлен под вашим новым полом. Бригада Ковальске уберет ваш предыдущий пол и установит подложку, чтобы тепло не попадало в черный пол.

Маты с электрическим подогревом лучше подходят для различных напольных покрытий. Как и некоторые покрытия из ламината или инженерной древесины, плавающие полы лучше всего работают с системами обогрева полов без клея (часто состоящие из нагревательных элементов, зажатых между двумя слоями фольги).

Под плиткой этой ванной комнаты в Вауватосе установлена ​​система обогрева.

Полы, выложенные плиткой и роскошной виниловой плиткой, лучше всего подходят для систем отопления, предназначенных для заделки в тонкослойный или самовыравнивающийся цемент.

Нагревательные маты залиты самовыравнивающейся смесью.

Ковальске подключит систему к термостату и установит основной пол.

Почему теплый пол лучше, чем центральное воздушное отопление

Принудительное воздушное отопление является наиболее распространенным видом отопления в Северной Америке. Это также один из наименее эффективных способов распределения тепла в доме. Тепло исходит из крошечных вентиляционных отверстий в комнате, что приводит к неравномерному нагреву. Тепло достигает помещения только после прохождения через воздуховоды, установленные в зонах с холодным воздухом, таких как подвалы или чердаки, что приводит к потерям тепла. Наконец, принудительный воздух шумный и выбрасывает аллергены в ваш дом и вокруг него.

Пол с подогревом решает все эти проблемы. Он тихий и нагревает весь пол, который окутывает теплом всю комнату. Он даже сами предметы, с которыми соприкасается, превращает в теплоносители, а не в радиаторы.

В этой ванной в Вауватосе мы убрали массивный радиатор под окном и заменили его теплым полом.

Поскольку нагревательные элементы находятся прямо под полом (а подложка предотвращает потери тепла), тепло не рассеивается до того, как успеет нагреть комнату. Теплый пол является эффективной альтернативой центральному отоплению и привлекательным вариантом для людей, страдающих аллергией.

Выбор материала для пола

Существует несколько типов ковриков с электрическим подогревом для работы с любым материалом для пола. Лучшие напольные покрытия эффективно проводят тепло.

Варианты напольных покрытий:

  • Керамическая плитка — лучший выбор для использования с системами электрического отопления
  • Ламинат
  • Инженерная древесина
  • Плавающие паркетные полы
  • Виниловая плитка класса люкс
  • Керамическая плитка с подогревом
  • Ковер
  • Лейк-Кантри, Висконсин, главная ванная комната.

    Начните свой проект

    Если вы планируете переделку кухни, переделку ванной комнаты или отделку подвала, пол с подогревом эффективно согреет ваше помещение. От концепции до строительства, Kowalske Kitchen & Bath сотрудничает с вами на каждом этапе пути, предоставляя вам пространство, которого вы заслуживаете. Наш инновационный процесс реконструкции обеспечивает вам беспроблемный ремонт каждый раз. Доверьте Kowalske ремонт вашего следующего дома. Посетите наш захватывающий демонстрационный зал или назначьте консультацию с нами сегодня.

    Автор:
    Тепловое отопление WarmlyYours
    Уже более 20 лет компания Тепловое отопление предлагает самые инновационные решения в области лучистого отопления. Компания WarmlyYours, расположенная в США и Канаде, обеспечивает непревзойденную персонализированную поддержку клиентов от начала до конца, включая услуги по измерению и проектированию, круглосуточную техническую поддержку и нашу гарантию No Nonsense™.

    ProLine Radiant Heat – Оптовые скидки на подогрев пола

    Являясь признанным лидером в области напольного отопления, ProLine предлагает широкий выбор проверенных систем лучистого отопления, которые могут быть установлены практически под любым типом напольного покрытия. От небольших пользовательских проектов до крупных коммерческих приложений, ProLine предлагает продукты и профессиональные возможности проектирования, чтобы предоставить вам лучшее, наиболее полное решение на магазин.


    ProLine TileHeat

    Системы теплого пола ProLine TileHeat являются лучшими системами лучистого теплого пола на рынке. рынок. В дополнение к премиальному качеству и низким ценам, ProLine также предлагает комплексные услуги по системному проектированию и проектированию.

    Наши теплые полы с подогревом также имеют лучшую в отрасли гарантию и могут быть эффективно устанавливается практически под все напольные покрытия, включая плитку, мрамор, сланец, ламинат и твердую древесину.

    Полы с подогревом — это просто умный и эффективный способ обогреть ваш дом. Как следует из названия, Полы с подогревом излучают тепло от пола вверх, сохраняя тепло и комфорт с головы до ног. пальца ноги в холодные зимние месяцы. Теплые полы – экономичный способ отопления дома и повысить капитал.

    Электрическое лучистое тепло обеспечивается электрическим теплым кабелем для пола. Система опирается на сеть кабелей, проложенных под поверхностью пола, контролируемая термостат, который взаимодействует с датчиками для поддержания оптимальной температуры полов. Каждый Комната или зона может управляться отдельно собственным термостатом, благодаря чему пол становится теплее. системы отопления очень эффективный и настраиваемый способ поддерживать тепло в вашем доме.

    Как правило, электрические системы обогрева полов являются наиболее практичными и гибкими. выбор для большинства проектов с подогревом пола. Электрические системы лучистого теплого пола – это относительно недорогой в установке, легко настраиваемый и не требующий обслуживания.


    Как работают системы обогрева полов?

    Водяной и электрический теплый пол состоит из трех основных компонентов. общие системы: нагревательный элемент (кабель электрического сопротивления или кабель PEX для гидравлического системы), контактор/центр управления и активирующее устройство (термостат, таймер и т.д.).

    Используя нагревательные кабели электрического сопротивления, системы электрического лучистого обогрева могут нагревать поверхности через 30-60 минут. Для того, чтобы обогреть тот же пол, водяное лучистое отопление системы используют бойлер, чтобы сначала нагреть воду, а затем прокачать ее по кабелю PEX, нагрев одной и той же площади за 4-7 часов, значительная разница в производительности.


    Зачем устанавливать полы с подогревом?

    Теплые ноги – весомый повод для установки полов с подогревом, особенно если у вас много из дерева или керамической плитки в вашем доме. Отопление снизу вверх – отличный способ контролировать холодные сквозняки на уровне пола.

    Эффективность – еще одна причина установить теплый пол. В отличие от систем с принудительной подачей воздуха, Системы лучистого теплого пола зависят от помещения. С помощью датчиков и программируемого термостат, вы можете обогреть одну комнату или несколько, в зависимости от ваших потребностей, и реализовать значительная экономия на ежемесячном счете за газ.


    ProLine Prodeso® Мембрана напольного отопления

    ProLine Системы напольного отопления Prodeso отличаются инновационным разделением и гидроизоляцией мембранная система для обогрева полов и других поверхностей без деформационных и компенсационных швов в стяжка. Мембрана укладывается непосредственно на черновой пол, после чего укладывается термокабель. в каналах мембраны. Плитку или другое напольное покрытие можно затем уложить непосредственно поверх мембрана.

    Мембрана позволяет значительно сократить время монтажа. А мембрана Prodeso безопасна под любых условиях и погоде (для наружного применения) и может использоваться для обогрева самых разнообразных напольные поверхности. Даже гидроизолирует основание в случае наложения на треснутые или несовершенно вылеченные полы с риском парообразования.


    Особенности и преимущества
    • Простая установка в развернутом виде
    • Тонкий профиль обеспечивает минимальное образование налета на полу (5,5 мм)
    • Не требуется разбавления.
    • Легкая конструкция делает Prodeso идеальным решением, когда несущая способность пола ограничена
    • Изоляция трещин разъединения
    • Гидроизоляция
    • Позволяет отказаться от некоторых необходимых компенсаторов
    • Низкая тепловая инерция. Плитка укладывается непосредственно поверх нагревательного кабеля.


    ProLine FoilHeat

    Системы напольного отопления ProLine FoilHeat имеют уникальную высокоэффективную конструкцию. Поворотный нагревательный мат FoilHeat предназначен для использования под ковром, ламинатом, инженерная древесина и другие плавающие полы.

    Маты FoilHeat можно разрезать и придать им форму на месте в соответствии со специфическими требованиями проэкт. ( ПРИМЕЧАНИЕ: Разрежьте только фольгу мата. Не обрезайте и не повреждайте нагревательный кабель в мате.) Эффективная система напольного отопления может использоваться для обогрева помещения любого размера и формы, от подвалы к спальням, офисам и т. д.


    Особенности и преимущества
    • Простая установка в развернутом виде
    • Устанавливается между изоляционной прокладкой и полом.
    • Практически не налипает на пол и не требует разбавления.
    • Полностью заземлен и безопасен.
    • Алюминиевая конструкция
    • легкая и быстро и равномерно распределяет тепло.
    • Водонепроницаемый. Полы с подогревом можно чистить паром.
    • Одобрено UL.
    • 12 Вт на квадратный фут (или 41 БТЕ на квадратный фут).
    • Гарантия производителя 5 лет.

    FoilHeat — это сверхтонкая электрическая система обогрева пола, предназначенная в первую очередь для использовать под ламинат, инженерную древесину, клееную древесину и другие плавающие полы. К основным преимуществам использования FoilHeat относятся простота монтажа, быстрота время отклика и равномерный нагрев ламината. Специальный используемые материалы избавляют от проблем с «горячими точками» или локализованным нагревом.

    Электрические системы обогрева полов, такие как TileHeat и FoilHeat, обычно являются наиболее практичный и гибкий выбор для большинства проектов обогрева полов в жилых помещениях. Электрический Системы лучистого теплого пола относительно недороги в установке, легко настраиваются и не требуют обслуживания.


    Конструкция

    Система FoilHeat изготовлена ​​из нагревательных кабелей с фторопластовой изоляцией, зажат между двумя слоями специально армированной алюминиевой фольги. Униформа расстояние между нагревательными элементами, дополнительно защищенное алюминиевой фольгой, обеспечивает равномерное распределение тепла. Нагревательный элемент подключается к источнику питания. кабель, выходящий из ламината с одного угла. Провод питания плоский тонкий двухжильный гибкий шнур, состоящий из двух изолированных жил с металлическая оболочка и внешняя оболочка. В зависимости от потребности в отоплении, FoilHeat доступен в версиях на 120 и 240 вольт с мощностью 12 ватт на квадратный фут. Доступны маты заданной длины с холодным задником – сборные и протестированы в тщательно контролируемой заводской среде.

    Системы плавления теплых полов хороши настолько, насколько хороша их установка. Когда вы работаете с ProLine, вы можете быть уверены, что получите проект системы и техническую поддержку, необходимые для удачная установка. Вы также можете пройти бесплатное обучение по установке от ProLine. Позвоните сегодня специалисту по лучистому теплу ProLine по телефону 866. 676.9276 Узнать больше.

    Установка системы лучистого обогрева пола в Нью-Джерси

    Ничто так не сравнится с уютным теплом и комфортом, когда ступаешь на теплый пол в своем доме холодным утром в Нью-Джерси. Система лучистого обогрева пола от DK Electrical Solutions избавит вас от холодных полов и будет держать ваши ноги и весь дом в тепле всю зиму.

    Лучшая технология лучистого обогрева пола в Нью-Джерси — это экономичное, современное решение для неравномерно отапливаемых жилых помещений.

    Получите БЕСПЛАТНУЮ оценку на месте!

    • Что такое напольное лучистое отопление?
    • Преимущества системы напольного лучистого отопления
    • Как работают электрические напольные лучистые системы отопления?
    • Типы систем напольного лучистого отопления
    • Часто задаваемые вопросы: Системы напольного лучистого отопления
    • Установка системы теплого пола
    • Преимущества выбора DK Electrical Solutions

    Наилучший комфорт и удобство в домашнем отоплении — это бесшумная и невидимая система, которая равномерно распределяет тепло без движения воздуха. Обычные электрические и газовые системы отопления выдувают пыль и другие аллергены из вентиляционных каналов и издают механические шумы и шумы вентиляторов, а радиаторы издают стучащие звуки. Ни одна из этих традиционных систем домашнего отопления не нагревает помещения идеально равномерно. Напольное лучистое отопление обеспечивает бесшумный, равномерно распределенный и высокоэффективный обогрев.

    Что такое напольное лучистое отопление?

    Системы лучистого обогрева полов предназначены для обогрева полов, стен или потолков с помощью специальных электрических кабелепроводов, называемых кабелями электрического сопротивления. Системы теплых полов с однопроводной электропроводкой и матами с электрическим теплым полом предлагают две альтернативы теплых полов сложным системам водопроводных труб водяного теплого пола.

    Электрическая система лучистого обогрева пола устанавливается под полом и излучает тепло вверх от пола в одной комнате или во всем доме. Это позволяет домовладельцам получать тепло прямо вверх, где бы вы ни находились в своем доме.

    Каковы преимущества системы напольного лучистого отопления?

    Существует множество основных преимуществ использования напольного лучистого отопления, в том числе:

    • Повышенный домашний комфорт — Одним из наиболее значительных преимуществ напольного лучистого отопления является превосходный комфорт во всем доме. Лучистое тепло находится там, где вы этого хотите, обеспечивая равномерную, постоянную температуру без холодных пятен.
    • Повышенная энергоэффективность – Печи, котлы и плинтусные системы теряют значительное количество тепла. Система лучистого отопления теряет гораздо меньше тепла и потребляет значительно меньше энергии, чем традиционные системы с принудительной подачей воздуха. Это означает значительную экономию затрат на электроэнергию с подогревом пола.
    • Здоровый интерьер и окружающая среда – Теплые полы не перемещают воздух, чтобы работать. Таким образом, в отличие от традиционных систем отопления, пыль или другие аллергены не разносятся по воздуху в помещении.
    • Невидимая и бесшумная система . Кроме того, в отличие от традиционных систем отопления, вы не видите и не слышите работу системы лучистого обогрева пола. Он не издает никакого шума, и в нем нет вентиляционных отверстий, воздуховодов, радиаторов или водопроводных труб в жилом помещении.


    Как работают электрические системы лучистого обогрева пола?

    Популярная система матов состоит из кабелей электрического сопротивления, встроенных в тонкие маты. Существуют также однопроводные электрические системы обогрева для напольной установки. Либо маты, либо одиночные кабельные системы устанавливаются под настилом. Практически любой тип напольного покрытия совместим с любой из этих электрических систем лучистого обогрева пола. Любой из них может управляться подключенным контроллером термостата. 9№ 0003

    Электрические нагревательные маты идеально подходят для модернизации систем отопления в проектах реконструкции жилых помещений, предусматривающих замену существующих систем отопления. Некоторые коврики с подогревом пола сертифицированы для безопасного использования в душевых кабинах.

    Какие типы напольных покрытий можно укладывать поверх системы электрического подогрева пола?

    Электрический теплый пол может быть установлен практически под любым обычно используемым напольным покрытием. Электрическое оборудование для обогрева полов идеально подходит для полов из твердой древесины, плитки, ковра, бетона, шифера, винила, инженерной древесины, ламината, камня или любого другого напольного покрытия.

    Ответы на некоторые часто задаваемые вопросы о напольном излучающем отоплении:

    Можно ли установить электрическую систему напольного отопления без демонтажа пола?

    Некоторые электрические нагревательные маты предназначены для крепления скобами между лагами пола, поэтому оборудование для лучистого обогрева можно установить, работая под полом, не снимая его. Затем под тепловые маты устанавливается изоляция, чтобы предотвратить потерю тепла вниз.

    Можно ли обеспечить достаточный обогрев всего дома только за счет лучистого теплого пола?

    Мощность современных электрических систем лучистого обогрева более чем достаточна для обогрева всего дома. Подпольные системы очень эффективны для устранения холодных точек, потому что они нагревают равномерно по всему полу и от пола до потолка. (В зависимости от требований к тепловой нагрузке вашего дома и проблем с потерями тепла может потребоваться дополнительный обогрев, как и для большинства типов традиционных систем отопления.)

    Как долго может работать система лучистого отопления?

    При правильной установке сертифицированными специалистами и до тех пор, пока напольное покрытие остается неповрежденным, можно ожидать, что система лучистого отопления прослужит десятилетиями.

    Какова стоимость лучистого теплого пола по сравнению с традиционным отоплением?

    Напольное лучистое отопление требует больше затрат на оборудование и установку, чем традиционные системы воздушного отопления, но благодаря большей эффективности оно экономит ежемесячные расходы на отопление. Нет воздуховодов, пропускающих воздух, и нет потерь энергии.

    Установка системы напольного отопления

    Без необходимого профессионального опыта и современных инструментов ошибки при установке с гораздо большей вероятностью приведут к тому, что система не будет работать должным образом или может быть опасна для вашего здоровья. дом и имущество и его жильцы.

    Итак, даже если у вас есть опыт успешных проектов по благоустройству дома своими руками, имейте в виду, что установка системы напольного лучистого отопления — это очень сложное мероприятие, включающее множество уникальных задач. Для правильной установки требуется профессионал.

    Процесс установки должен выполняться мастерами-электриками, которые также имеют многолетний стаж и профессиональный опыт, необходимые для их квалификации для установки системы на уровне качества, которого ожидают домовладельцы.

    Почему стоит выбрать DK Electrical Solutions, INC.?

    Лицензированные сертифицированные электрики уровня Master в DK входят в число самых знающих в отрасли групп систем лучистого отопления в Большом Нью-Джерси и прилегающем регионе Новой Англии. Наши опытные монтажники и высококачественное оборудование и материалы позволяют нам с полной уверенностью предоставлять 100% гарантию качества.

    Мы уделяем большое внимание тщательному монтажу каждой устанавливаемой нами системы напольного лучистого отопления. Мы стремимся выполнить все монтажные работы в установленные сроки. Мы настаиваем на нашей первоначальной цене. Таким образом, наши клиенты могут быть спокойны, зная, что не будет шока от наклеек или других сюрпризов. DK предлагает нашим клиентам:

    • Полностью лицензированную, связанную и застрахованную команду мастеров-электриков
    • Финансирование крупных работ (0% для квалифицированных клиентов)
    • Доступность 24/7
    • 100% гарантия удовлетворенности клиентов

    Для получения дополнительной информации о напольном лучистом обогреве

    DK Master Electricians уже почти десять лет обеспечивают электромонтаж и обслуживание наших клиентов по всему Нью-Джерси.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
