Как установить теплый пол под линолеум: Монтаж инфракрасного теплого пола под линолеум

Содержание

виды, устройство и монтаж своими руками (+ видео)

Обогрев отдельных участков пола или даже всей его площади становится популярным решением в современных квартирах и частных домах. Бюджетным вариантом реализации такой системы считается электрический теплый пол под линолеум.

Монтаж можно выполнить самостоятельно, однако сначала нужно определиться с типом теплого пола, а также правильно выбрать подходящее напольное покрытие.

Содержание статьи:

  • Электрический теплый пол: плюсы и минусы
  • Кабель или инфракрасная пленка?
  • Монтаж инфракрасного теплого пола
  • Особенности укладки кабельной системы
  • Как укладывать линолеум на теплый пол?

Электрический теплый пол: плюсы и минусы

Теплый пол – система исключительно удобная. Ее можно использовать как основной способ обогрева жилья, имеющий весомые преимущества по сравнению с традиционным водяным отоплением. Но чаще теплый пол ставят в качестве дополнительного источника тепла, призванного решать местные проблемы.

Например, очень хорошо, если пол в ванной комнате, на утепленной лоджии или в прихожей имеет комфортную температуру. Обходится такой проект значительно дешевле, чем укладка системы по всей квартире, да и времени для монтажа понадобится гораздо меньше. Для начала следует определиться с типом системы теплого пола.

Выбирать придется между водяной и электрической системой. В первом случае обогрев осуществляется горячей водой, циркулирующей по трубам, которые уложены в стяжку под напольным покрытием. Водяной теплый пол считается более дешевым в эксплуатации, поскольку является как бы ответвлением отопительной системы дома.

Увы, для установки в многоквартирных высотных домах такие системы запрещены строительными нормами, их можно устанавливать только в частных жилищах. Электрический теплый пол более разнообразен. В качестве нагревательного элемента может быть использован греющий кабель или специальная инфракрасная пленка.

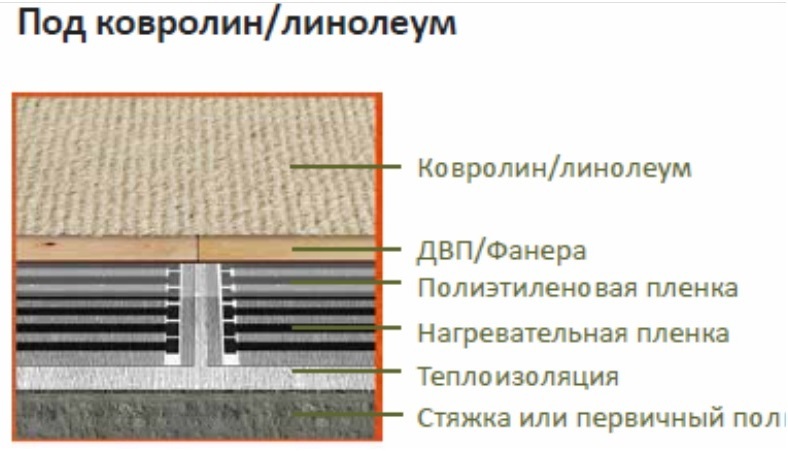

На этой схеме представлено устройство пленочного теплого пола: на черновой пол укладывают утеплитель, затем монтируют пленку, сверху ее накрывают слоем паропроницаемого материала

Стоит такой пол дороже, но его проще укладывать, да и регулировка работы электрических систем осуществляется более точно и быстро, чем при обогреве водой. Поэтому в квартирах, и даже в частных домах предпочтение отдается именно электрическому теплому полу. Но выбрать систему – это только половина дела. Нужно правильно подобрать напольное покрытие.

Керамическая плитка сочетается с любым теплым полом просто идеально, но не везде и не всегда этот тип покрытия приемлем. Линолеум отличается доступностью, невысокой ценой, возможностью быстрого и простого монтажа, но с теплым полом сочетается не так хорошо, как хотелось бы.

Во-первых, потому что это напольное покрытие не слишком хорошо проводит тепло, а это несколько снижает эффективность системы обогрева. Во-вторых, потому что сам линолеум не слишком хорошо переносит нагрев. Длительное воздействие высокой температуры может вызвать следующие неприятные явления:

  • изменение цвета напольного покрытия;
  • деформацию его поверхности и вспучивание;
  • выделение в воздух испарений фенола – опасного для здоровья вещества.

И все же линолеум вполне успешно монтируют поверх теплого пола. Нужно просто выбрать подходящее напольное покрытие. Например, существуют виды линолеума на толстой основе, которая защищает от воздействия холода.

Такой материал с пониженной теплопроводностью не подойдет. Но и слишком тонкий линолеум не приемлем – он повторит все неровности чернового пола, да и устойчивость к износу у такого материала обычно невелика.

Мармолеум – это так называемый натуральный линолеум, который хорошо переносит нагрев и никаких опасных веществ при этом не выделяет

На современном линолеуме имеется маркировка, указывающая, подходит ли этот материал для теплого пола или нет. Хорошие отзывы звучат по поводу мармолеума, который также называют натуральным линолеумом.

Маркировка линолеума для использования под теплый пол

Это покрытие изготавливают из природных компонентов, которые ничего вредного не выделяют. При этом мармолеум демонстрирует хорошую устойчивость к нагреву и износу.

“Ненатуральные” виды линолеума тоже вполне приемлемы. Чтобы покрытие не испортилось, нужно просто соблюдать правильный температурный режим.

Рабочая температура теплого пола обычно варьируется в пределах 25-28 градусов. Если этот предел не превышен, линолеум прекрасно перенесет даже длительный нагрев.

Кабель или инфракрасная пленка?

Системы теплого пола, которые работают от электричества, четко разделяют на электрические и инфракрасные. Электрические системы представляют собой греющий кабель, который укладывают на специальную сетку, а затем заливают стяжкой. Более удобным для монтажа может стать аналогичная система, в которой кабель уже уложен на специальные маты. Их укладывают полосами и соединяют между собой.

Инфракрасный или пленочный пол устроен принципиально иначе. Это сложная система, которая выглядит как тонкая, менее одного миллиметра, темная пленка. На самом деле это графитовый нагревательный элемент, заключенный между двумя полосами тонкого полиэстера. Для подключения к электросети служат специальные медно-серебряные проводники. Степенью нагрева можно управлять с помощью терморегулятора, обычно он поставляется в комплекте с системой. Несомненный “плюс” инфракрасного теплого пола – низкие затраты электроэнергии на обогрев.

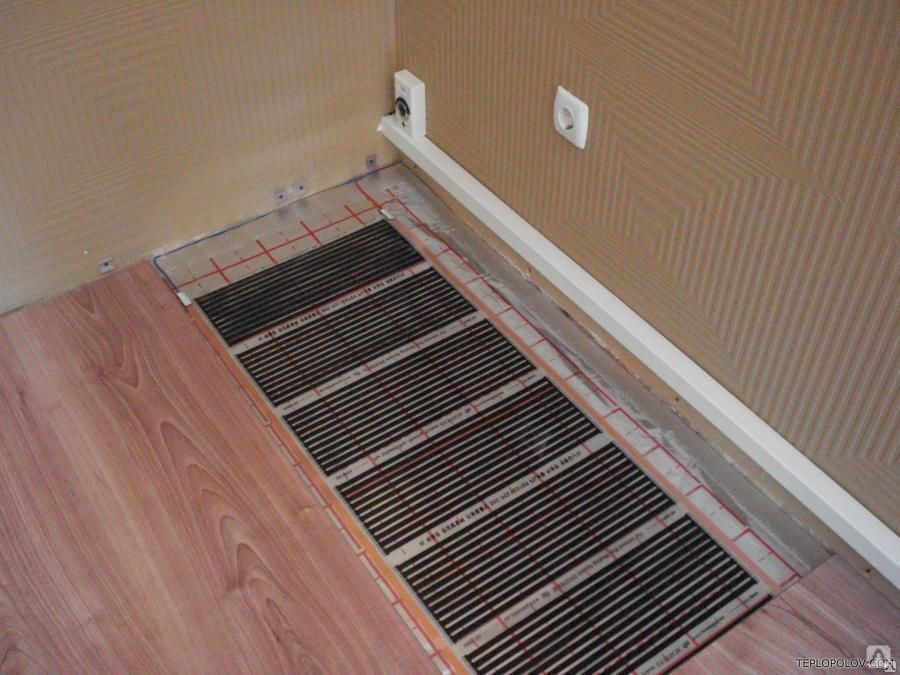

Инфракрасный пленочный пол

Такой теплый пол обогревает помещение с помощью инфракрасных лучей и не нуждается в стяжке. Его кладут на подготовленное основание, сверху монтируют напольное покрытие. Для укладки под линолеум пленочные системы подходят лучше всего. Они не слишком сильно нагреваются, поэтому опасный перегрев покрытия в этом случае практически исключен. Пленка очень тонкая, ее почти без проблем можно уложить, даже если ремонт в помещении давно завершен.

Для этого напольное покрытие снимают, выравнивают основание, выполняют монтаж пленки, а затем снова укладывают напольное покрытие. Уровень пола поднимется всего на несколько миллиметров. Но следует помнить, что такие системы довольно дорогие, а также что они требуют очень высокого качества монтажных работ. Например, основание под инфракрасный теплый пол должно быть практически идеально ровным. Даже небольшой перепад по высоте может привести к повреждению пленки.

Означает ли это, что нельзя использовать с линолеумом кабельный электрический пол? Вовсе нет. Это решение также имеет полное право на существование. Но монтаж в этом случае будет сложнее, а толщина так называемого напольного пирога – больше.

Кабельный теплый пол укладывают на основание из теплоизоляционного материала и закрепляют на армирующей сетке, после чего заливают бетонной стяжкой

Из-за стяжки, теплоизоляции, пароизоляции и других составляющих уровень пола может значительно повыситься. Важный момент – правильный температурный режим. Уровня нагрева в пределах 22-25 градусов обычно достаточно, чтобы ощущения были комфортными, а напольному покрытию такая температура не повредит.

Монтаж инфракрасного теплого пола

Начинают укладку инфракрасной пленки с плана-разметки. Эта рекомендация особенно актуальна для просторных помещений, но и на малых площадях ее не стоит игнорировать. Пленочный пол укладывают только на открытых участках, под мебелью обогрев не нужен, он только создаст ненужную нагрузку на систему и может вызвать ее поломку.

Распределяют полосы пленки обычно вдоль длины помещения, чтобы минимизировать количество соединений отдельных частей. При этом необходимо выдержать расстояние в 50 мм от проложенной в полу электропроводки и 200 мм – от любых источников нагрева: духового шкафа, камина, радиатора и т.п.

Полосы инфракрасной пленки подключают к электропитанию параллельно, поэтому нужно раскладывать их вдоль длинной стены комнаты, чтобы уменьшить количество контактов

Следующий этап – подготовка основания. Его следует тщательно очистить от загрязнений, отремонтировать неровности и выровнять с помощью бетонной стяжки. Продолжать монтажные работы можно только после того, как стяжка высохнет. После этого на основание укладывают теплоизоляционный материал, чтобы повысить эффективность работы системы. Места стыков проклеивают специальным скотчем. Затем можно начинать укладывать инфракрасную пленку.

На основание для инфраскрасного теплого пола укладывают слой теплоизолирующего материала, чтобы предотвратить потери тепла. Утеплитель в местах соединения проклеивают отражающим скотчем

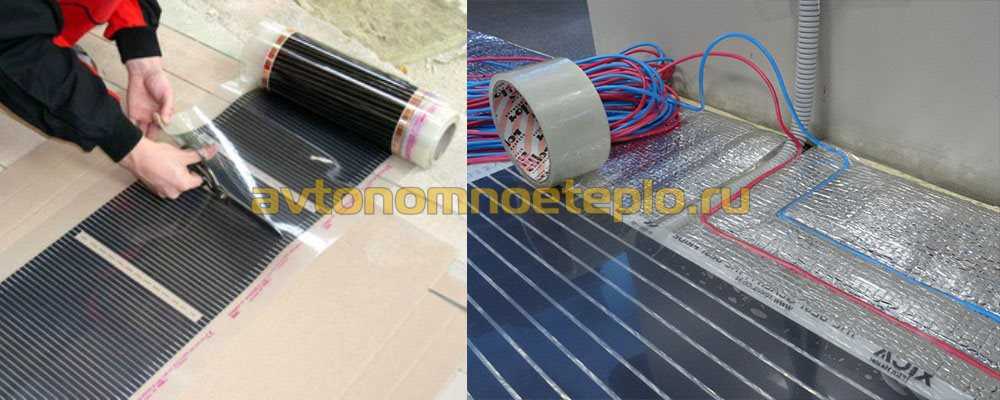

Пленку нужно правильно разложить. Почти наверняка для этого ее придется разрезать на отдельные части. Линии, по которым можно резать этот материал, четко обозначены на поверхности пунктиром. Разрезать пленку в каких-то других местах нельзя, чтобы не испортить. После того, как пленка уложена в соответствии с составленным ранее планом, ее нужно закрепить на основании.

Разрезать инфракрасную пленку для теплого пола можно только по специальным пунктирным линиям, чтобы не повредить графитовые вставки-нагреватели

Для этого используют скотч, скобы или даже обычные мебельные гвозди. Но крепеж можно использовать только на специальных прозрачных полосах по краям пленки, чтобы случайно не повредить нагревательный элемент. К разложенным полосам инфракрасной пленки подводят электропитание с помощью контактных зажимов.

Каждый такой зажим нужно ввести между слоями оболочки таким образом, чтобы его конец прикасался к медной полосе, расположенной внутри. После этого зажим фиксируется люверсом, который расклепывают с помощью специального устройства. Некоторые мастера делают это обычным молотком, но действовать следует с осторожностью, чтобы не повредить графитовые вставки.

Все места подключения пленочного теплого пола к электрическим проводам должны быть тщательно изолированы специальным скотчем. Перед включением системы нужно удостовериться в целостности изоляции

Затем к контактным зажимам с помощью пассатижей присоединяют медный провод с сечением на 1,5 мм в защитной оболочке. После этого линии разрезов следует защитить специальным гидроизоляционным покрытием. Подключение отдельных отрезков инфракрасного пола выполняют параллельно, а не последовательно. Провода выводят под плинтус и подводят к источнику электропитания.

Провода инфраскрасного теплого пола немного углубляют в слой теплоизоляционного материала, чтобы они не выступали, и поверхность оставалась ровной

В виде описания процесс монтажа ИК-пленки выглядит не слишком сложным, но на практике есть несколько нюансов, которые обязательно следует учитывать в ходе работ:

  • между отдельными полосами пленки необходимо выдерживать определенное расстояние, перехлест материала недопустим, эта ошибка обязательно вызовет перегрев системы и ее скорую поломку, а также повреждение напольного покрытия.
  • не рекомендуется устанавливать терморегулятор на температуру выше 30 градусов, в случае с укладкой инфракрасного пола под линолеум можно ограничиться и 25 градусами;
  • перед установкой термодатчика электричество в доме следует отключить, выполнить работы по монтажу и подключению устройства, и лишь после этого подавать напряжение на прибор и всю систему;
  • перед проверкой работы ИК-пленки нужно внимательно осмотреть все места подключения контактов, чтобы убедиться в наличии и целостности защитной изоляции.

При монтаже на больших площадях следует следить за общей мощностью системы. Если этот показатель превышает 3,5 кВт, для нее лучше выделить отдельную линию электропитания, чтобы избежать перегрузок. Поскольку пленка очень тонкая, места контактов будут немного выступать над поверхностью. Чтобы этот момент не отразился на состоянии напольного покрытия, слой теплоизоляции в таких местах приходится немного срезать, чтобы выровнять высоту пленки над основанием.

Термодатчик устанавливают под пленкой на участке, где нагревательные элементы отсутствуют, и закрепляют скотчем. После этого систему подключают к терморегулятору. Теперь можно приступать к тестированию системы. Теплый пол включают, проверяют места подключения проводов, устраняют выявленные огрехи и т.п.

Оценивают степень нагрева пола, тепло должно распределяться по площади равномерно. Теперь пленку нужно накрыть слоем пароизоляционной пленки, которую также закрепляют скотчем. После этого можно начинать укладку напольного покрытия.

Подробная видеоинструкция по укладке пленочного теплого пола представлена здесь:

Особенности укладки кабельной системы

Если предпочтение все же отдано не пленке, а греющему кабелю, придется выполнить следующие работы:

  • Составить план раскладки греющего кабеля.
  • Очистить основание от загрязнений, выровнять его.
  • Уложить теплоизоляционный материал.
  • Постелить и закрепить монтажную сетку.
  • Уложить кабель в соответствии с планом.
  • Установить термодатчик.
  • Подключить систему к терморегулятору и электропитанию.
  • Залить пол бетонной стяжкой, выровнять ее.
  • Дождаться высыхания рабочей поверхности.
  • Выполнить монтаж напольного покрытия.

В качестве утеплителя можно использовать плиты пенополистирола или специальный материал, разработанный именно для кабельного теплого пола. Он выглядит как резиновый коврик с выступами на поверхности. Эти выступы специально предназначены для фиксирования греющего кабеля. Тогда необходимость стелить монтажную сетку отпадает.

Кабельный теплый пол, который уже закреплен на армирующей сетке, укладывать значительно проще, чем обычный греющий кабель, но это более дорогой вариант

Термодатчик должен быть уложен на равном удалении от кабеля, не допускается его близкий контакт с нагревательным элементом или с бетонной стяжкой. Потому для защиты термодатчика в качестве своеобразного футляра используют кусок гофрированной трубы.

Интересное видео по укладке электрического теплого пола можно посмотреть здесь:

Как укладывать линолеум на теплый пол?

Укладка линолеума – задача не слишком сложная. Поскольку напольное покрытие поставляется в рулонах, его сначала необходимо выровнять. Для этого линолеум расстилают на поверхности без закрепления и оставляют на несколько дней, чтобы он выровнялся. В случае с теплым полом рекомендуется включить подогрев.

Напольное покрытие станет теплым, и процесс выравнивания пойдет быстрее. В качестве основания под линолеум рекомендуется использовать фанеру или ДВП. Закрепляя основание, следует убедиться, что крепеж не повредил ИК-пленку, расположенную снизу. При использовании кабельного пола опасность таких повреждений значительно меньше.

Чтобы закрепить линолеум, который уложен над теплым полом, лучше использовать специальную мастику, это сделает прогрев покрытия более равномерным

После этого линолеум необходимо уложить на основание и закрепить, используя специальный двусторонний скотч или клей. На теплый пол лучше укладывать ламинат с помощью клея. Тогда покрытие будет прилегать плотнее, что способствует равномерному нагреву. После этого остается установить плинтусы, под которым будут скрыты провода теплого пола, и снова протестировать работу системы, чтобы настроить подходящий температурный режим.

Работы по монтажу теплого пола и укладке линолеума не отличаются особой сложностью. Важно составить хороший план, учесть все требования технологии и выполнить работы как можно лучше. Выполнение этих простых правил позволит получить удобный и надежный теплый пол.


Пленочный теплый пол под линолеум – порядок укладки

  • Статья
  • Видео

Если Вы не знаете, как правильно стелить пленочный теплый пол под линолеум, далее мы предоставим пошаговый порядок укладки пленки на подготовленную поверхность. Такой вариант электрической системы подогрева чаще всего используется на кухне и в коридоре. Связано это с практичностью линолеума – его легко мыть и к тому же стоимость материала дешевле, чем ламината и паркетной доски. Итак, не будет терять времени и предоставим читателям «Сам электрика» подробную инструкцию с видео примером!

  • Можно ли подогревать такое покрытие
  • Какой тип нагревателя лучше использовать
  • Порядок монтажных работ

Можно ли подогревать такое покрытие

Первое, о чем хотелось бы Вам рассказать, можно ли стелить электрический теплый пол под линолеум и какие требования предъявляются к монтажу. Дело в том, что пленочное покрытие может при нагревании выделять токсины, вредные для организма человека. Помимо этого материал может давать усадку со временем, в результате чего его внешний вид испортится. Ну и последний нюанс – данный вариант покрытия может быть дополнительно теплоизолирован, в результате чего система подогрева будет совсем неэффективной. Как Вы видите, нюансы в выборе подходящего линолеума есть и сейчас мы расскажем, какой из видов подойдет для укладки электрического теплого пола.

Во-первых, существуют натуральные и искусственные материалы. Желательно отдавать предпочтение первому варианту, т.к. в этом случае при нагреве не будут выделяться вредные вещества. Во-вторых, производители указывают на упаковке пригодность/непригодность использования изделий под систему электрический теплый пол. Сами понимаете, что нужно выбирать продукцию с соответствующей маркировкой. Ну и, в-третьих, лучше всего себя зарекомендовал по надежности, прочности и теплопередаче многослойный ПВХ линолеум, который мы и рекомендуем покупать для укладки пленочного теплого пола своими руками!

Еще один важный нюанс заключается в том, что существует максимально разрешенная температура подогрева линолеума. Электрический теплый пол должен нагревать покрытие не более, чем на 30оС, что обговаривается даже правилами СНиП. Если проигнорировать данный момент, материал может начать плавиться, появятся потемневшие следы и к тому же вырастит вероятность воспламенения покрытия.

Какой тип нагревателя лучше использовать

Мы уже с Вами рассматривали виды электрического теплого пола, который может быть представлен термоматом, инфракрасной пленкой либо греющим кабелем. Все три варианта подходят для укладки системы подогрева, но лучше всего использовать инфракрасное пленочное покрытие.

Связано это со следующими достоинствами материала:

  • Во время укладки можно обойтись без стяжки, что позволит сэкономить время, деньги и самое главное – высоту потолка.
  • Ввод инфракрасной системы в эксплуатацию можно осуществлять уже через 1-2 дня после монтажа. В то же время стяжка застывает около 4 недель.
  • Пленочный теплый пол под линолеум запросто монтируется своими руками, причем делать это можно даже после капитального ремонта, т.к. данный вид работ «чистый».

Как Вы видите, преимущество такого варианта системы говорит само за себя, поэтому настоятельного его рекомендуем использовать у себя дома. Единственный минус – инфракрасное покрытие боится воды, поэтому осуществлять укладку во влажных помещениях запрещается. К тому же сам линолеум начинает гнить во влажной среде, что сразу же отсекает его использование в ванной, бане, сырых помещениях.

Порядок монтажных работ

Итак, к Вашему вниманию порядок укладки пленочного теплого пола под линолеум своими руками:

  1. Производите расчет системы подогрева, чтобы правильно выбрать мощность инфракрасной пленки и ее размер в соответствии с полезной площадью комнаты.
  2. Подготовьте поверхность – удалите старое покрытие и если пол неровный, залейте небольшую стяжку, чтобы выровнять поверхность.
  3. После застывания раствора (что может и не понадобиться), постелите по всей поверхности теплоизолирующий материал. Лучше всего использовать экструдированный пенополистирол.
  4. Поверх полистирола проклейте теплоотражающий слой, который повысит КПД системы. Можно «убить одним выстрелом двух зайцев», застелив поверхность пенофолом (показан на фото), который одновременно является и теплоизолирующим и теплоотражающим слоем.
  5. Разрежьте пленку на подходяще куски. Делать это нужно в специально отмеченных местах (указываются производителем).
  6. Осуществите монтаж инфракрасного теплого пола под линолеум. Обращаем Ваше внимание на то, что укладывать пленку внахлест запрещается. Еще одно требование – под мебелью нельзя стелить материал. Также не забываем, что пленочное покрытие должно быть постелено на расстоянии не менее 30 см от других видов обогревателей, чтобы не возник перегрев системы. Об остальных требованиях к укладке пленочного теплого пола можете узнать в соответствующей статье!
  7. Согласно схеме подключите терморегулятор и датчик температуры к пленке и проверьте работоспособность системы, подсоединив ее к электросети.
  8. Если все верно, поверх пленочного покрытия простелите слой фанеры, которая дополнительно защитит материал от механических повреждений.
  9. На фанеру постелите по всей площади комнаты линолеум при включенном подогреве. После этого сделайте прирезку и оставьте все как есть на 2-3 дня. Когда этот срок пройдет, можно еще раз подрезать края (если это необходимо) и переходить к приклеиванию материала к фанере.
  10. Установите на терморегуляторе уставку не более 30 градусов, на чем монтаж пленочного теплого пола под линолеум и завершается!

Также рекомендуем просмотреть пошаговую видео инструкцию по монтажу инфракрасной пленки, в которой более подробно рассмотрены все этапы работ:

Как самостоятельно сделать подогрев напольного покрытия

Вот и весь порядок укладки пленочного теплого пола под линолеум своими руками! Как Вы видите, ничего сложного нет и все можно сделать самому, без вызова мастера. Напоследок хотелось бы еще раз отметить, что инфракрасный нагреватель все же лучше, чем электрический (греющий кабель и термомат), поэтому используйте именно эту технологию монтажа в своем доме!

Похожие материалы:

  • Как сделать автономное отопление квартиры электричеством
  • Как установить электродный котел своими руками
  • Как сделать освещение на солнечных батареях

Как самостоятельно сделать подогрев напольного покрытия?

Теплый пленочный пол под линолеум – инструкция, как уложить правильно

Содержание:

  1. Можно ли класть линолеум на теплый пол
  2. Какой пленочный пол выбрать под линолеум
  3. Выбор линолеума
  4. Подготовка напольного покрытия, расчет материалов и комплектующих
  5. Составление схемы укладки
  6. Пошаговая инструкция укладки теплого пола под линолеум
  7. Тестируем функциональность нагрева пола
  8. Укладка линолеума
  9. Вывод
  10. Видео инструкции

Инфракрасный теплый пол, уложенный под линолеум или другое половое покрытие – является распространенным способом обогрева помещений различного назначения, для тех, кто следит за трендом в системе отопления.

Этот синтетический пленочный материал давно применяется как половое покрытие. Чаще всего им закрывают пол на кухнях, в прихожих. Главные достоинства – дешевизна и простота работ. Чтобы настелить его на пол, не требуется большого опыта. Дополнительное преимущество – такой пол легко мыть, он не пропускает воду.

Раньше в качестве финишного покрытия для теплого пола использовали ламинат или кафельную плитку. Но развитие технологий позволило изготовить линолеум, который превосходно справляется с поставленной задачей. Важно знать что, не каждый линолеум подойдет для этих целей, а какой нужно выбрать вы узнаете из данной статьи — существуют специальные виды линолеума подходящие именно для теплого пола.

Надо так же учитывать, какая именно система теплых полов взаимодействует с линолеумом. Тут есть свои особенности, при тщательном соблюдении которых и теплый пол, и линолеум, прослужит долго и без нареканий.

Можно ли класть линолеум на теплый пол

Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.

В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.

Распространенные виды покрытия выдерживают нагрев не более +26 – 28 °С. При превышении этого значения начинает происходить выделение паров, неблагоприятных для здоровья человека. Водяное отопление имеет значительное превышение требуемой температуры.

Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.

Какой пленочный пол выбрать под линолеум

На рынке есть разные варианты нагревательных систем пленочного типа. Их установка – работа, которую может сделать каждый человек. Для самостоятельной укладки варианты с большими нагревательными элементами не подойдут – они предназначены для крупных коммерческих или производственных помещений.

Время, нужное для проведения всех работ по монтажу пленочного пола домашним мастером – минимально. Уже через 2-3 дня можно будет им пользоваться. Все инфракрасные пленочные полы продаются в виде рулонах определенной длины.

Выбирать лучше инфракрасные маты, у которых нагревательный элемент имеет небольшую ширину. Их еще называют полосатыми. Для небольших пространств жилых комнат они подходят лучше всего. Узкие полосы дают возможность обрезать пленку точно по границе комнаты.

Электроэнергию на карбоновые элементы подают два контакта в виде шин, находящихся по краям полосы. Контакт может быть серебряный и медный. Шина из серебра лучше и надежнее, но значительно дороже, поэтому большинство людей покупают медные.

Контактная полоса при укладке может находиться сверху или снизу при укладке. Этот момент очень важен – обязательно посмотрите на маркировку – подобный нюанс обязательно отражается производителем.

Какой теплый пол лучше: Электрический теплый пол | Пленочный теплый пол | Инфракрасный теплый пол


Смотрите это видео на YouTube

Выбор линолеума

В первую очередь необходимо выяснить, по какой технологии сделан материал. Есть несколько видов линолеума.

  • Поливинилхлоридный (ПВХ)

Самый распространенный бюджетный вариант. Привлекает ценой, долгим сроком службы, многие останавливают на нем свой выбор. Недостаток в том, что большинство марок нельзя нагревать свыше +28°С. Начинают выделяться вредные вещества. Линолеум, выдерживающий нагрев свыше указанной температуры стоит дорого, что сводит к минимуму всю экономию на покрытии. В случае использования покрытия из ПВХ, нагрев надо ограничивать термостатом в пределах +26°С.

  • Глифталевый

Тип, рекомендуемый для пленочного отопления. Является линолеумом с тканевой основой. Технология производства состоит в том, что ткань покрывают глифталевым лаком, имеющим высокую прочность и сохраняющим после высыхания эластичность. Благодаря этому многие виды разрешается применять при температурном режиме до +35°С.

  • Мармолеум

Материал из природных компонентов. На производство идет льняное масло, древесная мука, известь, смола. Ими пропитывается джутовая ткань. Не боится температуры, не испускает опасных газов, прочный, износостойкий пленочный материал. Однако он хрупкий, очень дорогой, если сравнивать с другими видами. Зато мармолеум – единственное покрытие, подходящее для водяных полов. Электропол со стяжкой тоже подходит для него.

Не все сорта годятся под пленочный нагрев из-за высокой теплоизоляции. Есть виды с пробковой крошкой – их применение исключено.

  • Резиновый

Не дорогое покрытие, но имеющее недостаточное качество и малопривлекательный вид. Пригоден для пленочного инфракрасного пола, однако применять его есть смысл только в коридоре, санузле.

  • Однослойный

Самый бюджетный вид. Всего один тонкий слой. Фактически пленочный материал. Обычно его укладывают там, где из-за постоянного загрязнения пол приходится часто менять. В жилом доме это разве что прихожая. Этот вид плохо подходит не только для теплого пола, но и для ремонта в квартире вообще.

  • Утепленный

Дорогой, имеющий с нижней стороны слой толстого войлока или вспененного синтетического материала, работающего как изоляция.

Отлично подходит для стяжки. Верхний слой быстро нагревается от теплого воздуха в помещении и полы становятся теплыми, не остывая от находящейся ниже бетонной поверхности.

Но для теплых пленочных инфракрасных полов подобный материал не подходит. Из-за хорошей теплоизоляции инфракрасное излучение не будет нагревать помещение или нагрев будет неэффективным.

При выборе необходимо так же обращать внимание, чтобы линолеум не имел подстилающего толстого слоя ткани. Такой слой также работает, как теплоизоляция, он будет хуже проводить тепло.

Обязательно проверьте маркировку – сейчас производитель обязательно указывает совместим ли материал с нагреванием. Инструкция содержит всю необходимую информацию.

Толщина линолеума под пленочный теплый пол обязана быть среднего размера. Слишком тонкая имеет малую прочность, а толстая долго нагревается, из-за этого тепло в квартире будет повышаться медленно.

Подготовка напольного покрытия, расчет материалов и комплектующих

Для монтажа теплого пленочного пола потребуются следующие материалы и инструменты. Кроме самого линолеума, нужны будут инфракрасная пленка, электрические контакты для нее, медный провод, терморегулятор с датчиком температуры, широкая пленка из полиэтилена толщиной 2 мм, широкий прочный скотч, теплоотражающая подложка, тонкая фанера.

Из оборудования: острый нож или большие ножницы, плоскогубцы, строительный степлер, крестовая отвертка. Возможно, могут потребоваться и некоторые иные комплектующие и оборудование.

Сначала требуется рассчитать количество необходимого материала.

Замерьте комнату в длину и ширину. Посчитайте, сколько раз в ширину укладывается рулон инфракрасной пленки. Умножьте длину комнаты на количество полос. Теперь стоит учесть каждый напольный элемент, его площадь и конфигурацию.

Под шкафами, диванами и другими массивными и постоянно находящимися на одном месте предметами нагревательные устройства не размещаются. Это вредно для мебели и бесполезно в смысле нагрева помещений. Лучше всего составить схему на листе бумаги. На всякий случай увеличьте нужную длину примерно на 5-10%.

Также надо учитывать место, где будет находиться терморегулятор. Его размещают рядом с розеткой. Учтите, что инфракрасный пол потребляет около 200 Вт на 1 м2. Это значит, что комнате площадью 16 м2 может потребоваться до 3,2 кВт. Если потребление больше 3 кВт, обязательно следует протянуть отдельную силовую линию.

Монтаж теплого пола Caleo под ламинат и линолеум


Смотрите это видео на YouTube

Но, даже если потребление меньше, необходимо проверить проводку. Желательно заменить тонкий алюминиевый провод на качественный медный. Возможно, потребуется смена всей проводки в квартире и потребуется добиться согласия на повышение потребляемой мощности от электросетей.

Лучше всего подключение пленочного теплого пола делать с установкой отдельных предохранителей на щитке. Это делается до того, как начнется работа с полом. Если энергосети откажут увеличить мощность, то придется отказаться от пленочного инфракрасного пола.

Точно так же рассчитывается потребность в подстилающей фанере, подложке и пленке. Но рассчитывайте на то, что пленку надо укладывать с перехлестом – это увеличит количество на 10-15%. Элементы укладывают на всем пространстве комнаты.

Расчет нужного количества фанеры проводится с учетом величины листов. Также составьте схему укладки ее в комнате. В результате от конфигурации комнаты и величины листов фанеры в отходы уйдет от 10 до 20%.

Составление схемы укладки

План укладки надо составлять уже при расчете материалов. Из нее видно, сколько потребуется материала, сколько полос нагревательной пленки будет. Исходя из этого, можно посчитать, в каком количестве потребуется провода.

В данном случае в комнате укладывается пять полос пленки. Обязательно учитывается место, занимаемое мебелью и расположение терморегулятора. Количество проводки лучше взять с запасом процентов на 20. Перед укладкой ее обязательно нужно визуально проверить на отсутствие повреждений изоляции и прозвонить на отсутствие внутренних обрывов.

Пошаговая инструкция укладки теплого пола под линолеум

  • Шаг 1. Устанавливаем на стену терморегулятор

Лучше это сделать вначале. Под установку придется перфоратором выдолбить в стене отверстие. Делается оно на уровне не менее 30 см над полом. Если оставите на потом, придется убирать крошки бетона или кирпича. Если уже начался монтаж, убирать их будет крайне сложно, а что-то можно и пропустить. Выемка должна быть такого размера, чтобы устройство крепилось в ней надежно, без малейших шатаний.

Также сразу продолбите канавку в стене вниз от места установки регулятора. В ней вы проложите провода.

  • Шаг 2. Подготовка пола под монтаж

Если инфракрасный пленочный пол планируется укладывать на бетонную поверхность, то ее следует тщательно выровнять. Сделать это можно стяжкой по маякам. Состав: 3 части песка, 1 часть цемента, 1 часть плиточного клея. Песок надо тщательно просеять. Стяжка должна быть максимально ровная.

Также можно использовать стяжку с помощью самовыравнивающихся смесей. При их приготовлении нужно тщательно следовать инструкции.

Поверх стяжки укладывается гидроизоляция из битумной мастики или полиэтиленовой пленки. Стыки пленки проклеиваются широким скотчем.

Теперь укладываем листы ОСП или фанеры. Крепятся они дюбелями в шахматном порядке. Если бетонное основание промазывается мастикой, то листы можно класть на нее без дополнительного крепления.

Если укладка теплого пола проводится на уже имеющееся основание, то шаг 1 можно пропустить.

  • Шаг 3. Укладка подложки

Чтобы теплый пол не тратил энергию на прогрев бетонного основания, нужно стелить изолирующую подложку. Подойдет специальный вариант, у которого одна сторона имеет фольгу. Это рулонный материал толщиной 5-6 мм. Фольга должна обеспечивать отражение тепла вверх.

На пленочный пол под линолеум можно использовать два варианта подложки: вспененный полиэтилен или экструдированный полистирол. Полистирол считается лучше, но полиэтилен дешевле. Большинства мастеров на теплый пол под линолеум предпочитают использовать полиэтилен.

Подложка должна укладываться фольгой сверху стык в стык без нахлеста. Все стыки тщательно проклеиваются широким фольгированным скотчем для создания единого полотна и обеспечения герметичности.

Прикрепить подложку к фанерному основанию можно на скобы степлером.

  • Шаг 4. Устанавливаем пленочный теплый пол

Раскладываем ленты инфракрасной пленки, согласно составленной ранее схеме. Внимательно смотрите на маркировку – пленка имеет них и верх. Нижняя сторона должна быть обращена к фольге. Важна тщательная укладка, инфракрасный мат нужно обрезать строго по линиям, обозначенным производителем. Такие места идут каждые 250 мм. Разрезать в другом месте, тем более под углом недопустимо.

Чтобы теплый пол прогревался равномерно, отдельные инфракрасные полосы лучше стелить с на хлестом около 1 см.

Шаг 5. Подключение, прокладка проводов, изоляция

Подключение необходимо выполнять правильно, требуется скрупулезно следовать инструкции, отступление от нее не рекомендуется. Если не уверены в своих силах, лучше позвать на помощь профессионального электрика.

Теплый пол под линолеум комплектуется контактными зажимами и специальной изоляцией на битумной основе. В месте разреза медная шина заклеивается битумной изоляцией с обеих сторон.

Контактный зажим подключается со стороны подключения ленты инфракрасной пленки. На каждом отрезке ставиться по два контакта.

Чтобы установить зажим, потребуются пассатижи. Зажим устанавливается на конец шины так, чтобы шина вошла до конца между пластин контакта. После этого контакт с усилием сжимается пассатижами.

Проверяем правильность установки зажимов, положения пленки, наличия изоляции на местах разрезов. Если все правильно, переходим к следующему этапу.

  • Шаг 6. Подключаем провода

Провода к контактам также зажимаются пассатижами. Для надежности рекомендуется их концы перед монтажом пропаять оловом.

Зажимать следует тщательно, иначе места подсоединения будут греться и возможно возгорание. После подключения зажимы должны быть изолированы с обеих сторон битумной изоляцией.

Провода прокладываются у стен, откуда они идут к терморегулятору. Под зажимы и провода в подложке ножом делаются разрезы. Утапливаем в разрезах провода, чтобы они не выступали потом под линолеумом.

  • Шаг 7. Устанавливаем датчик нагрева

Ознакомьтесь с инструкцией. Обычно датчик крепят под полом, прижимая к одному из карбоновых нагревательных элементов, крепясь с нему с помощью изоленты. Но есть системы, где датчик устанавливается над полом в самом помещении, контролируя температуру воздуха. Не советую такой вариант, т.к. термостат в данном случае может перегревать напольное покрытие.

Под датчик тоже нужно вырезать в подложке углубление.

Чтобы система обогрева не смещалась в процессе эксплуатации, полосы термопленки нужно склеить между собой скотчем. Если полосы располагаются друг от друга далеко, пленка приклеивается скотчем к подложке.

  • Шаг 8. Подключение системы

Устанавливаем в заранее выдолбленное отверстие терморегулятор, закрепляем в нем, подключаем к нему провода согласно схеме подключения. Если мощность системы превышает 2 кВт, то придется поставить на нее отдельный автоматический предохранитель.

Тестируем функциональность нагрева пола

Чтобы проверить, все ли работает, включите обогрев на температуру 20-25°С. Подождите минут 5. Тщательно обойдите всю комнату, проверяя каждый инфракрасный элемент на работоспособность. Это можно сделать рукой, поводив ей над элементом.

Теперь выключите питание, проверьте контакты. Если какой-то из них нагрелся ощутимо выше самой пленки, то он ненадежен. Устраните неисправность.

Только в случае отсутствия нареканий можно считать, что укладка завершена и инфракрасный плёночный пол готов к работе. Осталось только укладка линолеума.

Укладка линолеума

На инфракрасную пленку нужно уложить гидроизолирующее покрытие. В магазинах предлагается дорогая гидроизоляция, но можно обойтись полиэтиленовой пленкой толщиной не выше 2 мм. Она ничуть не хуже мастики, но значительно дешевле.

Расстилаем пленку с нахлестом в 10 см, стыки проклеиваем широким скотчем. По стенам края пленки на 3-4 см заведите вверх. Края скроются плинтусом, их видно не будет. Зато в случае, если прольете воду, и она затечет под плинтус – под пол жидкость не попадет.

Укладывать линолеум непосредственно на инфракрасную пленку нельзя. После слоя гидроизоляции на теплый пол требуется установка ровного твердого основания.

Им служит фанера толщиной 1 см. Слишком тонкая может со временем покоробиться, чрезмерно толстая будет хуже прогреваться.

Монтировать фанеру нужно с особой тщательностью. Раскраивать нужно так, чтобы отдельные листы подходили друг к другу максимальной точностью. Фанера должна быть хорошо высушена, поэтому перед монтажом ее лучше просушить в хорошо проветриваемом теплом помещении.

Фиксируются листы фанеры гвоздиками, они входят в нижнее деревянное основание и надежно фиксируют все слои пола. Прибивать лист следует очень осторожно, так, чтобы гвозди входили между токопроводящими элементами. Для этого лист фанеры сдвигается и на его кромке карандашом наносятся метки там, где нужно вбивать крепеж. Гвозди вколачиваются только по периметру листа.

Теперь можно расстилать линолеум. Он обрезается так, чтобы до стен покрытие не доходило примерно на 1-1,5 см. Желательно, чтобы рулон покрытия по ширине был равен ширине комнаты или был больше нее – это позволит избежать стыков.

Лучше не пользоваться мастиками для приклеивания линолеума. От нагрева они могут пучиться. Убрать пузыри будет потом сложно. Да и вредные вещества может мастика выделять. Материал лучше просто расстелить без дополнительной фиксации. Если все же решили клеить покрытие на мастику, то выбирайте те, что совместимы с теплыми полами.

После расстилки линолеум должен отлежаться примерно пару недель. За это время он полностью опустится. Как только отлежался линолеум, делаем монтаж плинтусов. Плинтус надежно закрепит половое покрытие, и оно уже не будет смещаться или топорщиться.

Вывод

  • Под линолеум укладка теплого пола возможна и не является сложной задачей.
  • С ней можно справиться самому без посторонней помощи.
  • Нужно тщательно выбирать материалы и только те, которые пригодны для устройства инфракрасного теплого пола.
  • Спешить и упрощать технологию нельзя. Только тщательная работа будет залогом того, что теплый инфракрасный пол прослужит действительно долго.

Видео инструкции

Монтаж пленочного теплого пола под линолеум в коммерческом помещении


Смотрите это видео на YouTube

Инфракрасный теплый пол LamaHeat под линолеумом


Смотрите это видео на YouTube


Смотрите это видео на YouTube

Можно ли укладывать виниловые полы на полы с подогревом?

Когда вы устанавливаете пол с подогревом при строительстве дома, вам нужно будет чем-то его покрыть. Виниловые полы — отличный вариант, они не только просты в установке, но и предлагают широкий спектр дизайнов, от дерева до более индивидуальной отделки.

Виниловые напольные покрытия можно укладывать на большинство типов полов с подогревом, но при этом должны соблюдаться определенные условия. Максимальная температура системы подогрева пола не должна превышать 27 °C, так как более высокая температура приведет к обесцвечиванию пола или нарушению его целостности из-за ослабления клея с течением времени.

Знание того, как укладывать виниловые полы на полы с подогревом, может значительно облегчить вашу жизнь как домовладельца. Есть несколько вещей, которые вам нужно знать, и важно знать плюсы и минусы винилового напольного покрытия.

Что такое виниловые полы?

Виниловые напольные покрытия состоят из смолы в сочетании с пластификаторами и стабилизаторами. Тонкий слой материала накладывается поверх пены для обеспечения амортизации. Натуральные материалы, такие как льняное семя и/или талловое масло, известняк, древесная канифоль, древесная мука, натуральные минеральные пигменты и джут, используются при производстве линолеума (например, мармолеума), который затем соединяется с гессеновой или брезентовой подложкой для получения дополнительная прочность.

Доступны виниловые доски различной толщины. Он бывает разных размеров и имеет толщину от 2 мм до 8 мм. Часто рекомендуется, чтобы толщина виниловых полов не превышала 5 мм, чтобы обеспечить надлежащую передачу и распределение тепла.

Насколько виниловые полы подходят для полов с подогревом?

Виниловые напольные покрытия тонкие, что делает их идеальными для полов с подогревом, так как тепло гораздо легче проникает через пол и обогревает помещение.

Хотя виниловые напольные покрытия можно использовать с подогревом, всегда рекомендуется проверять максимальную температуру, установленную производителем, поскольку этот тип напольного покрытия реагирует в первую очередь на тепло, в отличие от ламината, паркета или плитки.

При повышении температуры материал расширяется, при понижении температуры сжимается. Виниловый пол может быть необратимо поврежден или могут образоваться неприглядные швы при сильных перепадах температуры или слишком быстром повышении температуры. Таким образом, виниловый пол не должен нагреваться слишком быстро или слишком сильно из-за напольного отопления.

Какие шаги необходимы для укладки винила на пол с подогревом?

Укладка виниловых полов поверх систем напольного отопления осуществляется так же, как и при обычной укладке виниловых полов. Дополнительные шаги, необходимые для пола с электрическим подогревом, включают укладку панелей и электропроводку системы. В случае с водяным теплым полом это будет полный процесс установки систем трубопроводов и правильной герметизации всего.

Здесь вы можете узнать больше о слоях, используемых как в электрических, так и в водяных системах напольного отопления.

Многие считают, что укладка напольного покрытия на полы с подогревом требует больших дополнительных действий, хотя на самом деле это существенно не меняется. Очень важно помнить, что напольное покрытие в вашем доме действует как герметик в определенных областях.

Это означает, что даже при виниловом напольном покрытии будет установлена ​​дополнительная изоляционная прокладка, особенно ближе к стенам вашего дома. Они действуют как барьеры против внешней влаги и изменений температуры, сохраняя при этом тепло внутри дома. В некоторых старых домах, которые реконструируются, могут быть старые полы с установленной в стенах вентиляцией, добавление системы подогрева пола не изменит того, как вы с этим справитесь.

Кроме того, перед укладкой виниловых полов система подогрева пола должна быть отключена не менее чем на 48 часов. После укладки к виниловому полу следует постепенно подводить тепло от системы теплого пола.

Почему при установке напольного отопления следует выбирать виниловые напольные покрытия?

Винил легко монтируется, легко снимается и намного дешевле, чем другие типы напольных покрытий, а также имеет дополнительное преимущество, заключающееся в том, что он тоньше. Тонкость не повлияет на то, сколько времени потребуется системе водяного отопления для обогрева дома, поскольку они нагревают дом, пока нагревается вода. Тем не менее, с электрическими системами подогрева пола виниловые полы будут иметь гораздо более немедленный эффект.

Вы редко найдете винил толщиной более сантиметра, при этом большое количество виниловых полов представляет собой слои материала, которые заканчиваются желаемой отделкой, которую вы выбрали. Это позволяет виниловым напольным покрытиям довольно быстро передавать тепло, поскольку материалы спрессованы вместе и довольно тонкие. Обычно это одна из основных причин того, что в отремонтированных домах с полом с подогревом будут виниловые полы.

Возможность легкого отвода тепла от системы отопления означает, что меньше энергии тратится впустую, и помещение можно нагреть намного быстрее. Значительная часть уже построенных домов с полами с подогревом будет иметь виниловые полы, поскольку даже переработанная древесина не может сравниться с винилом по стоимости за квадратный фут.

Какие проблемы связаны с теплыми полами и виниловыми полами?

Проблемы, с которыми сталкиваются виниловые полы при нагреве, многочисленны, основной из которых является деформация, поскольку в большинстве, если не во всех виниловых полах есть пластик. Это означает, что при нагревании пола винил будет растягиваться, вызывая деформацию в местах, которые не были уложены должным образом. Кроме того, поскольку виниловые полы постоянно меняются, вам, возможно, придется делать ремонт, и вы не сможете снова найти пол того же типа.

Поначалу обе эти проблемы могут показаться незначительными, однако по мере того, как времена меняются, обе могут вызвать головную боль, чего большинство домовладельцев никогда не хотели. К счастью, если все построено на коде, есть способы преодолеть обе проблемы, причем проблему деформации решить проще всего. Если винил не расположен на очень большой площади, напольное покрытие должно иметь пространство по краям, чтобы дышать и давать усадку.

Поэтому плинтус, укладываемый на виниловое покрытие, должен быть толще, так как под плинтусом виниловое покрытие не касается стены. Чтобы избежать замены винилового напольного покрытия, следует отметить, что если вы укладываете напольное покрытие правильно, вам, возможно, не придется использовать клей, вместо этого напольные покрытия будут стыковаться друг с другом, а плинтус будет удерживать пол на месте.

Часто рекомендуется, чтобы виниловые полы не использовались непосредственно над электрическими матами, должна быть система слоев, как показано ниже.

Подогрев полов – Виниловые полы

Виниловые полы можно использовать как с электрическими, так и с водяными системами подогрева пола, если соблюдены требования к установке. Рекомендуется использовать виниловые полы с черно-бетонными полами. Слои для виниловых полов, используемые в водяных полах с подогревом, согласно Warmup PLC, включают следующие слои:

Layer Count Vinyl Floor(Floating) Vinyl Floor(Glued)
1 Subfloor Subfloor
2 Damp proof Membrane Damp proof Membrane
3 Жесткая изоляция Жесткая изоляция
4 Расширительная полоса по периметру прогрева Расширительная полоса по периметру прогрева
5 Warmup 16 mm pipework Warmup 16 mm pipework
6 Warmup Nexxa Panel Warmup Nexxa Panel
7 65-75 mm sand & cement screed or proprietary screed Песчано-цементная стяжка толщиной 65–75 мм или фирменная стяжка
8 Подложка, совместимая с полом Клей для винилового пола, совместимый с полом
9 Плавающее виниловое напольное покрытие Виниловое напольное покрытие

Для электрических систем напольного отопления мы предлагаем следующие подслои;

  • Бетонное основание
  • Изоляционная плита
  • Выравнивающая смесь для пола
  • Нагревательный мат (или соответствующий нагревательный механизм)
  • Двойное покрытие Heat-Pak
  • Виниловый пол
900 обогрев?

Деревянные полы, плитка, ламинированные полы, натуральный камень и паркетные полы идеально подходят для полов с подогревом. Это связано с тем, что каждый материал не препятствует передаче тепла так же, как ковры. Все типы напольных покрытий, которые работают с полами с подогревом, будут жесткими и твердыми.

Хорошее эмпирическое правило, которое следует помнить при работе с полами с подогревом, состоит в том, что полы, которым обычно не отдают предпочтение в районах с сильными холодами, лучше подходят для полов с подогревом. Это связано с тем, что хотя эти полы могут быть довольно холодными в зимние месяцы, они могут поглощать тепло и сохранять его в течение длительного времени.

Теплый пол предназначен не только для достижения сверхвысокой температуры для быстрого обогрева помещения, но и для поддержания постоянной постоянной температуры. Чем больше напольное покрытие, которое вы устанавливаете, может помочь в достижении этой цели, тем лучше. Несколько типов напольных покрытий считаются лучшими в зависимости от того, где вы живете.

Можно ли положить коврик на пол с подогревом?

Вы можете легко постелить несколько свободных ковриков на пол вокруг дома, неважно, какой тип напольного отопления вы используете. Это также относится к виниловым напольным покрытиям.

Тем не менее, вы должны убедиться, что ковры не занимают большую часть помещений с подогревом пола, и что они не настолько велики, чтобы покрывать всю площадь вашего пола, или слишком толсты, чтобы задерживать избыточное тепло. под ними. Они также не должны быть изготовлены из термочувствительного материала.

Ковры — идеальный способ согреть пальцы ног в зимние месяцы, потому что они являются отличным изолятором, однако именно поэтому они не подходят для полов с подогревом. Поскольку пол нагревается, ковры могут препятствовать проникновению тепла в комнату, в которой вы находитесь, заставляя вас нагреваться, что еще больше создает нагрузку на установленную вами систему отопления.

В большинстве домов с подогревом пола нет ковров, что значительно упрощает уход за ними, а также помогает сохранять в доме уют и прохладу. Большинство людей будут стелить ковры в помещениях, где полы не обогреваются, или в больших комнатах, где люди чаще сидят или ходят босиком, например, в гостиных или комнатах с телевизором.

Заключение

Виниловые полы легко укладываются поверх любой системы подогрева пола, которую вы готовы установить в своем доме или уже имеете. Виниловые полы, используемые с системами подогрева полов, должны иметь термостаты, помогающие контролировать и регулировать температуру пола (которая должна быть ниже 27 °C).

Кроме того, винил значительно поможет и облегчит обогрев вашего дома благодаря толщине самого ковра. Большое количество людей совершают ошибку, закрывая слишком много полов с подогревом, чтобы они не были эффективными.

Больше информации о напольном отоплении здесь

  • Какая глубина необходима для напольного отопления?
  • Включение теплых полов в первый раз – сколько ждать?
  • Можно ли укладывать виниловые полы на полы с подогревом?
  • Трескается ли плитка при полах с подогревом?
  • Можно ли обогреть весь дом теплыми полами?
  • Можно ли устроить пол с подогревом наверху?
  • Поднимет ли пол с подогревом мой пол? – Описание слоев теплого пола
  • Можно ли ставить мебель поверх напольного отопления?
  • Как узнать, протекает ли пол с подогревом?
  • Можно ли комбинировать напольное отопление с тепловым насосом, работающим от грунта?
  • Безопасен ли теплый пол?
  • Влияет ли пол с подогревом на недвижимость?
  • Можно ли делать деревянные полы с подогревом?
  • Может ли пол с подогревом стать причиной пожара?
  • На какую температуру должен быть установлен теплый пол?
  • Можно ли положить коврик на пол с подогревом?
  • Сколько времени требуется для прогрева пола с подогревом?
  • Почему мой теплый пол шумит?
  • Почему у меня неоднородный пол с подогревом?
  • Как узнать, работает ли мой теплый пол? – Общие проблемы и исправления
  • Что может пойти не так с теплым полом?
  • Можно ли комбинировать напольное отопление с воздушным тепловым насосом?
  • У вас постоянно включен теплый пол?
  • Работает ли подогрев пола с помощью интеллектуальных термостатов?
  • Полы с подогревом на кухне. Должны ли полы с подогревом располагаться под кухонными модулями?
  • Сколько энергии потребляет система «теплый пол»?
  • Теплый пол летом и зимой

Установка теплых полов с ламинатом

Укладка теплых полов Calorique® под ковер, линолеум, ламинат, паркет и плитку

Определить площадь и форму обогреваемого пола

При планировании следует помнить, что на обогреваемой поверхности не должна стоять бытовая техника или мебель без ножек. Панели Calorique не могут быть частично закрыты плинтусами, архитектурными деталями или декоративными элементами. Закрытие зон нагрева может привести к перегреву. Лучше всего устанавливать нагревательные панели по длине помещения, чтобы избежать частых разрезов и соединений линий. Электрические линии, которые могут быть проложены по полу, должны находиться на расстоянии не менее 50 мм от нагревательной пленки и соединений, а пространство между ними должно быть заполнено теплоизоляционным материалом.
Расстояние между диафильмом и источником тепла должно быть не менее 200 мм. Источниками тепла являются, например, тепловые трубы, камин, дымоход, печь и т. д.

Подготовка нагревательных панелей Calorique®

Разрежьте нагревательную пленку по одной из пунктирных линий ножницами. Вы не можете разрезать пленку по-другому. Прикрепите клеммы разъема к подготовленным полоскам фольги.

Прикрепите зажимы плоскогубцами, молотком или обжимным инструментом. Проверьте жесткость контакта. Изолируйте рельсы с другой стороны полосы прокладкой изоляционной ленты из набора Calorique.

Подготовьте электрические кабели сечением не менее 1,0 мм2 из набора Calorique®.

Обожмите зачищенный конец провода к клеммам разъема плоскогубцами. Изолируйте электрическое соединение с помощью самоклеящейся ленты из набора Calorique®.

Нагревательные элементы соединены параллельно. Максимальная длина нагревательной панели указана на странице с техническими данными. Максимальная суммарная мощность нагревательных полос, подключенных к термостату, не должна превышать 3200 Вт. Если общее потребление выше 3200 Вт, рекомендуем установить дополнительный электрический контур с собственным предохранителем. Затем нагревательные элементы подключаются с помощью магнитного выключателя к термостату.

Укладка панелей

Покрыть черновой пол, который не должен иметь неровностей и острых элементов, полиэтиленовой пленкой с помощью клейкой ленты. Края фольги должны перекрываться на 20 см. Уложите листы теплоизоляции толщиной 3 мм и закрепите их липкой лентой.

Поверх слоя теплоизоляции положите нагревательный элемент Calorique направляющими вверх. При правильном расположении нагревательных панелей все надписи должны быть разборчивы. Прикрепите нагревательную пленку клейкой лентой, мебельными гвоздями или степлером, чтобы предотвратить ее скольжение.
ВНИМАНИЕ! Прикрепите нагревательную пленку по краям через прозрачную полоску. Крепление должно быть не ближе 6,4 мм к шине серебристого цвета.
Для электрических соединений сделайте вырезы в теплоизоляционном слое, чтобы поверхность оставалась ровной.

Визуальный осмотр

Визуально проверьте систему, изоляцию, крепление контактов. При визуальном осмотре обратите внимание на возможные следы повреждения полосок фольги, которые могут произойти во время установки. Если часть полосы повреждена, рекомендуется заменить всю полосу.

Электрическая проверка

Электрическая проверка должна выполняться через соединительный кабель для проверки точности электрических соединений. Допустимое значение сопротивления для 240 В можно определить по следующей формуле:
Верхний предел = сопротивление 63360/установленный Вт.
Нижний предел сопротивления = 54720 /установленный Вт.
Проверьте измеренное значение после выполнения ниже.
СОПРОТИВЛЕНИЕ
Между верхним и нижним пределами сопротивления:
Хорошо, все в порядке, дальнейших действий не требуется.
Сопротивление выше верхнего предела:
Обрыв цепи. Проверьте все соединения и при необходимости отремонтируйте все.
Ноль (0): Короткое замыкание :
Проверьте все кабели на наличие повреждений. Полосы фольги с поврежденными шинами питания необходимо полностью заменить. После любого ремонта электрические испытания должны быть выполнены снова. Всю эту работу следует проводить максимально аккуратно, чтобы избежать возможного повреждения нагревательных элементов.

Датчик температуры

Вырежьте подходящее отверстие в изоляционном слое и прикрепите датчик температуры примерно в 1–1,2 см от нагретой части нагревательной фольги.

Подсоедините нагреватель к термостату и включите его. Через несколько минут фильм должен стать приятной войной.

Накройте поверхность нагрева полиэтиленовой пароизоляционной пленкой толщиной около 140-300 г/м2 (200 мкм и более) с помощью клейкой ленты. Края листа должны перекрываться на 20 см. Как вариант, на полиэтиленовую пароизоляцию (не непосредственно на нагревательную пленку) можно наклеить специальную самоклеящуюся алюминиевую фольгу Alum-E из набора Calorique® Set. Уложите алюминиевую фольгу так, чтобы полосы фольги перекрывали друг друга, образуя равномерную экранирующую поверхность над нагревательной пленкой. Подсоедините алюминиевую фольгу к защитному заземлению.

Укладка напольного покрытия

Поверх него укладывается напольное покрытие или промежуточный слой из фанеры или ДСП.

Ламинат, паркет, деревянная доска

Уложите ламинат, паркет, деревянную доску непосредственно на нагревательную пленку в соответствии с инструкциями производителя. Наслаждайтесь комфортным теплым полом.

Ковер, линолеум, плитка

Уложить промежуточный слой из фанеры, ДСП и т.п. Промежуточный слой закрепить к полу шурупами и выровнять последний слой. Винты должны быть закреплены только через прозрачную кромку нагревательной пленки. Минимальное расстояние между винтами и токопроводящими элементами, включая серебряные шины, составляет 6,4 мм. Поверх промежуточного слоя укладывается напольное покрытие согласно инструкции производителя.

Подогрев пола завершен. Если на обогреваемую поверхность не будет ставиться мебель, то можно положить ковер или линолеум прямо на нагревательную пленку без промежуточного слоя.

Электрический теплый пол под виниловым полом

d000hg
