Как утеплить полипропиленовые трубы на улице: чем сделать утепление на улице, в подвале, в земле

Изоляция полипропиленовых труб: определение толщины изоляции

Наружн. д-тр труб, мм	Сфера применения	Открытое применение (Изоляция полипропиленовых труб в трубках по 2 м)	Монтаж в строительной кон­струкции (Изоляция полипропиленовых труб в трубках по 2 м)	Монтаж в строительной кон­струкции (Изоляция полипропиленовых труб в бухтах по 10 м)
16	отопление	Трубка Энергофлекс Супер 18/13-2	Трубка Энергофлекс Супер Протект-К 18/9-2	Трубка Энергофлекс Супер Протект-К 18/4-10
	горячее водоснабжение	Трубка Энергофлекс Супер 18/9-2	Трубка Энергофлекс Супер Протект-К 18/9-2	Трубка Энергофлекс Супер Протект-К 18/4-10
	холодное водоснабжение	Трубка Энергофлекс Супер 18/6-2	Трубка Энергофлекс Супер Протект-С 18/6-2	Трубка Энергофлекс Супер Протект-С 18/4-10
	холодоснабжение (+5 °С — +7 «С)	Трубка Энергофлекс Супер 18/9-2	Трубка Энергофлекс Супер Протект-С 18/9-2	Трубка Энергофлекс Супер Протект-С 18/4-10
20	отопление	Трубка Энергофлекс Супер 22/13-2	Трубка Энергофлекс Супер Протект-К 22/9-2	Трубка Энергофлекс Супер Протект-К 22/4-10
	горячее водоснабжение	Трубка Энергофлекс Супер 22/9-2	Трубка Энергофлекс Супер Протект-К 22/9-2	Трубка Энергофлекс Супер Протект-К 22/4-10
	холодное водоснабжение	Трубка Энергофлекс Супер 22/6-2	Трубка Энергофлекс Супер Протект-С 22/6-2	Трубка Энергофлекс Супер Протект-С 22/4-10
	холодоснабжение (+5 «С — +7 “С)	Трубка Энергофлекс Супер 22/9-2	Трубка Энергофлекс Супер Протект-С 22/9-2	Трубка Энергофлекс Супер Протект-С 22/4-10
25	отопление	Трубка Энергофлекс Супер 25/13-2	Трубка Энергофлекс Супер Протект-К 28/9-2	Трубка Энергофлекс Супер Протект-К 28/4-10
	горячее водоснабжение	Трубка Энергофлекс Супер 25/9-2	Трубка Энергофлекс Супер Протект-К 28/9-2	Трубка Энергофлекс Супер Протект-К 28/4-10
	холодное водоснабжение	Трубка Энергофлекс Супер 25/6-2	Трубка Энергофлекс Супер Протект-С 28/6-2	Трубка Энергофлекс Супер Протект-С 28/4-10
	холодоснабжение (+5 ’С — +7 ‘С)	Трубка Энергофлекс Супер 25/9-2	Трубка Энергофлекс Супер Протект-С 28/9-2	Трубка Энергофлекс Супер Протект-С 28/4-10
32	отопление	Трубка Энергофлекс Супер 35/13-2	Трубка Энергофлекс Супер Протект-К 35/9-2	Трубка Энергофлекс Супер Протект-К 35/4-10
	горячее водоснабжение	Трубка Энергофлекс Супер 35/9-2	Трубка Энергофлекс Супер Протект-К 35/9-2	Трубка Энергофлекс Супер Протект-К 35/4-10
	холодное водоснабжение	Трубка Энергофлекс Супер 35/6-2	Трубка Энергофлекс Супер Протект-С 35/6-2	Трубка Энергофлекс Супер Протект-С 35/4-10
	холодоснабжение (+5 “С — +7 ’С)	Трубка Энергофлекс Супер 35/9-2	Трубка Энергофлекс Супер Протект-С 35/9-2	Трубка Энергофлекс Супер Протект-С 35/4-10
40	отопление	Трубка Энергофлекс Супер 42/20-2	Трубка Энергофлекс Супер 42/20-2
	горячее водоснабжение	Трубка Энергофлекс Супер 42/9-2	Трубка Энергофлекс Супер 42/9-2
	холодное водоснабжение	Трубка Энергофлекс Супер 42/9-2	Трубка Энергофлекс Супер 42/9-2
	холодоснабжение (+5 «С — +7 “С)	Трубка Энергофлекс Супер 42/9-2	Трубка Энергофлекс Супер 42/9-2
50	отопление	Трубка Энергофлекс Супер 54/20-2	Трубка Энергофлекс Супер 54/20-2
	горячее водоснабжение	Трубка Энергофлекс Супер 54/9-2	Трубка Энергофлекс Супер 54/9-2
	холодное водоснабжение	Трубка Энергофлекс Супер 54/9-2	Трубка Энергофлекс Супер 54/9-2
	холодоснабжение (+5 «С — +7 «С)	Трубка Энергофлекс Супер 54/9-2	Трубка Энергофлекс Супер 54/9-2
63	отопление	Трубка Энергофлекс Супер 64/20-2	Трубка Энергофлекс Супер 64/20-2
	горячее водоснабжение	Трубка Энергофлекс Супер 64/9-2	Трубка Энергофлекс Супер 64/9-2
	холодное водоснабжение	Трубка Энергофлекс Супер 64/9-2	Трубка Энергофлекс Супер 64/9-2
	холодоснабжение (+5 «С — +7 «С)	Трубка Энергофлекс Супер 64/9-2	Трубка Энергофлекс Супер 64/9-2

Как утеплить трубы пластиковые правильно: чем сделать утепление на улице, в подвале, в земле

Как утеплить трубы своими руками

В данной статье будет рассмотрено утепление труб, основные требования и разновидности материалов для утепления, а также инструкция, как утеплить трубы на улице.

Независимо от того, из какого материала изготовлена труба водопровода – высококачественная оцинкованная сталь, металлопластик лучшего производителя или любой другой – во время зимних холодов замерзшая вода разрывает их одинаково жестоко в соответствии с законами физики. Поэтому задумываться о том, как правильно утеплить трубы, следует заранее.

В случае, когда труба уже замерзла, единственным решением проблемы является замена трубы, поэтому следует заранее определиться – чем утеплить трубу и какой материал для этого использовать, какими параметрами он должен обладать.

Учитывая, что количество и общая длина трубопроводов в частном доме или во дворе дома обычно сравнительно небольшая, самостоятельное утепление труб является вполне выполнимой задачей.

Водопровод имеет два наиболее уязвимых участка, которые расположены на улице и в неотапливаемом помещении. Вопрос, как и чем утеплить трубы в подвале или другом помещении без отопления, решается проще, а в случае располагающихся на улице труб, особенно в тех местах, где они выходят к насосам, счетчикам, распределительным колодцам и т. д. следует быть максимально внимательным и аккуратным.

Требования к материалам для утепления водопроводных труб

Потребительские требования к утепляющим материалам в первую очередь учитывают простоту их монтажа и длительность эксплуатационного срока.

К таким требованиям относятся:

• Водоотталкивающие характеристики материала утеплителя, повышающие его герметичность;
• Пожарная безопасность в случае применения материала в помещении, а также способность материала к самозатуханию;
• Длительность срока службы материала;
• Удобство и простота монтажа, желательно с возможностью неоднократного использования;
• Приемлемая стоимость материала.

Кроме того, к утепляющим материалам для труб предъявляется ряд технологических требований, зависящих от их технико-эксплуатационных характеристик:

• Низкая теплопроводность и высокие теплосберегающие характеристики;
• Водопоглощение, непосредственно влияющее на время разрушения материала;
• Устойчивость к химическим и биологическим внешним воздействиям;
• Рабочая температура без устройства дополнительной изоляции.

Разобравшись с основными свойствами утеплительных материалов и размещением труб водопровода, можно приступать к выбору конкретного, наиболее подходящего утеплитель для труб: основные виды .

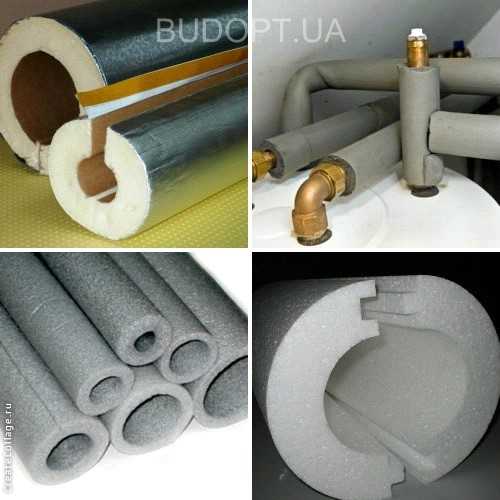

Типы утепляющих материалов для труб

В далеком прошлом остались те времена, когда для утепления труб водоснабжения и теплоснабжения использовался классический материал наподобие ватного одеяла, да и сами трубы чаще используются не металлические, а пластиковые.

Ассортимент предлагаемых утеплителей для труб настолько широк, что самому разобраться в нем достаточно сложно, поэтому следует более подробно рассмотреть основные материалы, используемые для утепления труб:

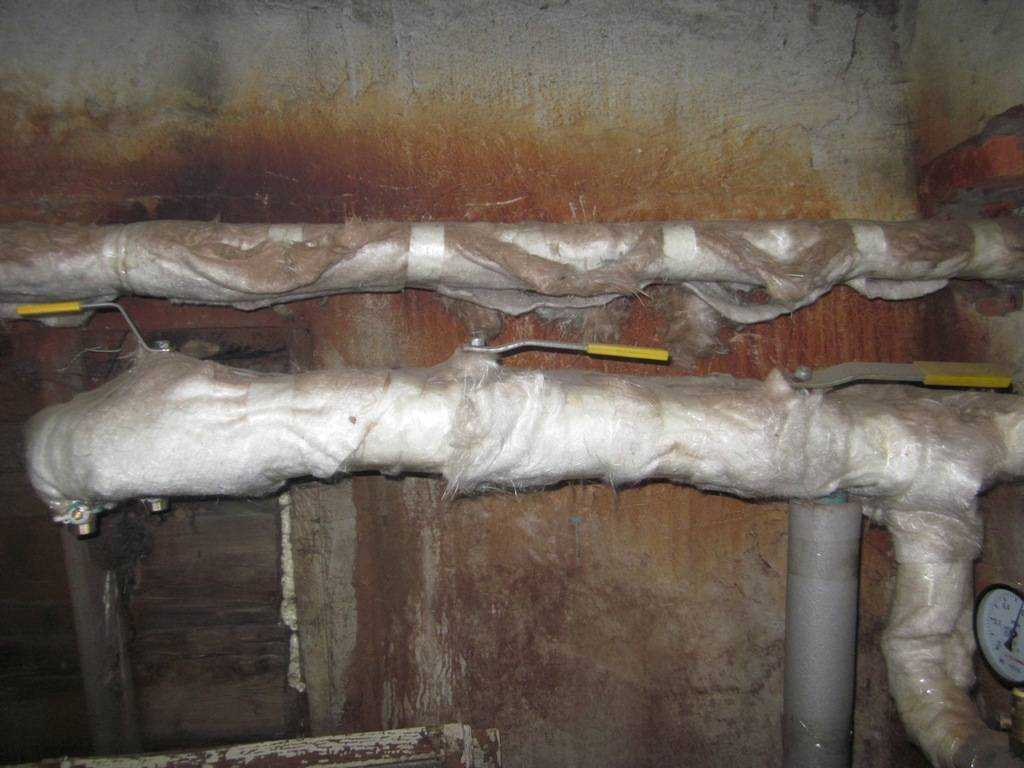

Стекловолоконный утеплитель, более известный как «стекловата».
Н аиболее известными марками являются Isover, Knaufи Ursa. Данный материал чаще всего применяется при утеплении труб из металлопластика.
Положительной характеристикой материала является низкая плотность, но его использование для утепления требует дополнительной внешней изоляции при помощи рулонных материалов, таких как стеклоткань или рубероид, что требует дополнительных затрат как времени, так и финансов.

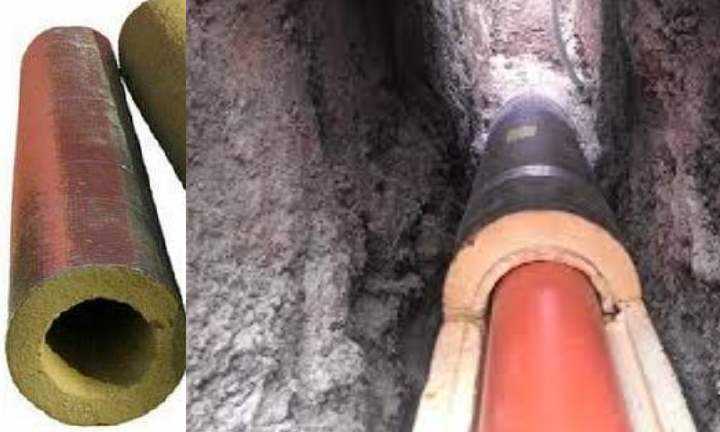

Базальтовые утеплители в форме цилиндров, изготовленных из теплоизоляционного материала, называемого «базальтовым волокном».
Форма материала позволяет монтировать его без сооружения специальных лотков. Важным преимуществом является простота монтажа материала благодаря его цилиндрической форме, при этом стоимость может быть довольно высокой.
Покровный защитный слой может быть изготовлен из фольгоизола, рубероида или пергамина.

Важно: монтаж базальтового утеплителя не требует специальных навыков или умений, связанных с тем, как утеплить пластиковые трубы.

Наиболее распространенным материалом для применения в быту является пенополистирол (или пенопласт).
Теплоизоляционные пенополистироловые скорлупы можно применять без наружного покрытия, а также не требует укладки лотков.
Данный тип утеплителя также может быть использован многократно, а его эксплуатационные характеристики удовлетворяют минимальным требованиям к утеплению труб водопровода как в помещении, так и в земле или на улице.

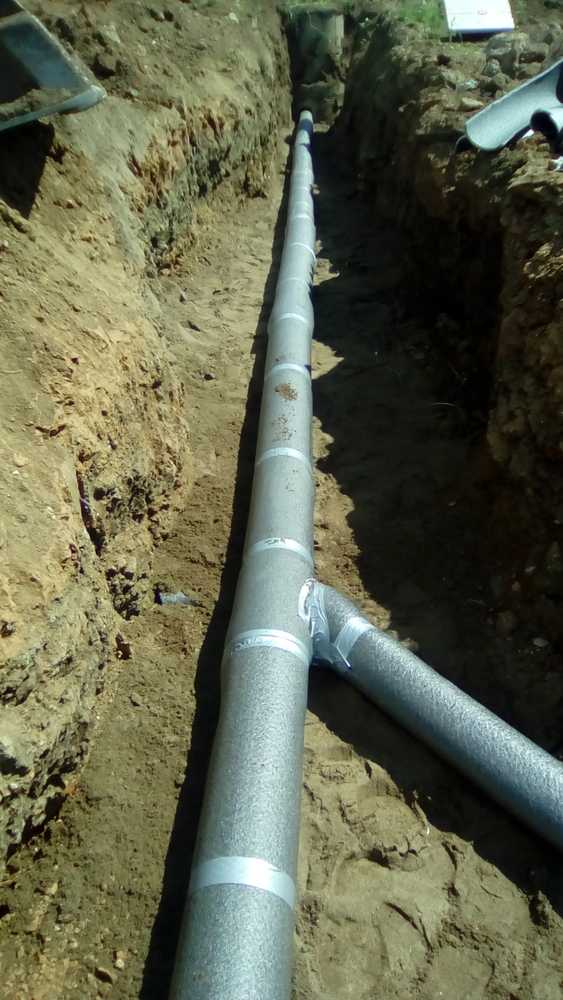

Утепление труб своими руками

Процесс утепления трубы

Слой теплоизоляции не способен предотвратить переохлаждение трубы, поэтому владельцам частных домов приходится обеспечивать постоянное движение воды в данной трубе а также задумываться о том, как утеплить трубу на улице.

Мы рассмотрим обеспечение подогрева трубы с помощью специального кабеля, при этом потребуются следующие материалы:

• Скотч сантехнический;
• Скотч фольгированный;
• Водонепроницаемый утеплитель для труб;
• Саморегулирующийся кабель, мощность которого составляет как минимум 20 Вт/м.

Процесс утепления

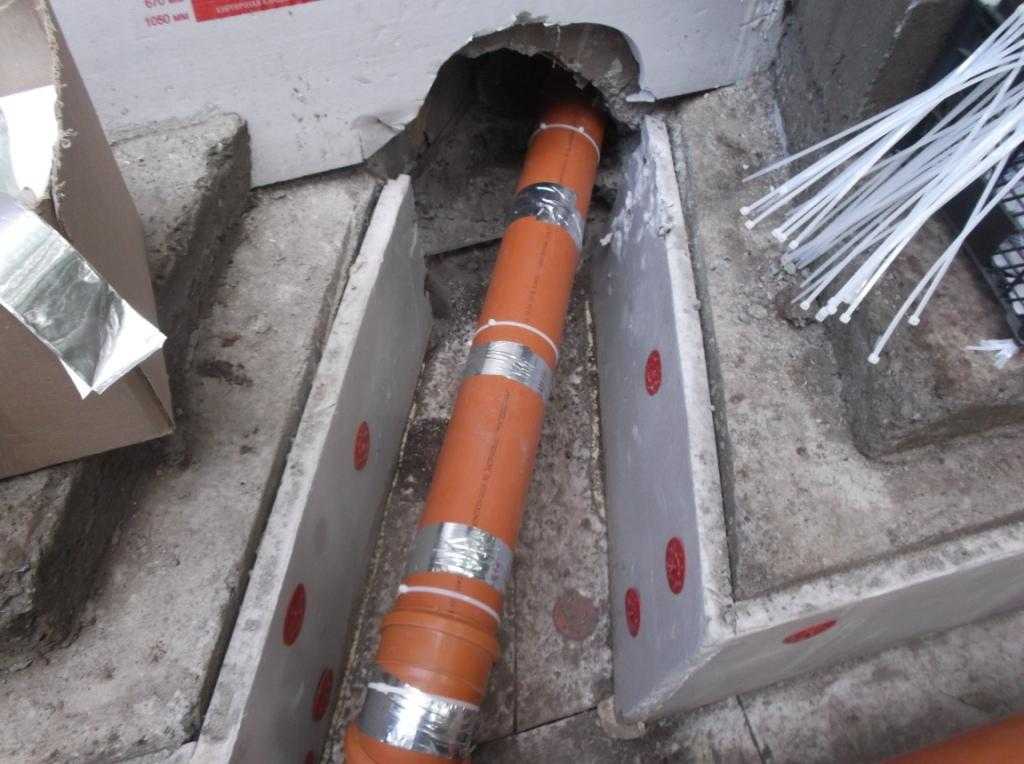

1. По трубе, проходящей от колодца к дому, по спирали проклеивают фольгированный скотч. Скотч клеят не очень плотно, важно, чтобы кабель держался при выполнении по трубе обмотки;
2. По строго подготовленной заранее спирали укладывают греющий кабель;
3. Поверх кабеля (по пути его укладки) также наклеивают фольгированный скотч, обеспечивающий фиксацию кабеля;
4. Утеплитель нарезают вдоль и оборачивают вокруг трубы. При этом следует тщательно следить за совпадением всех швов между кабелем и утеплителем, что позволяет избежать появления «мостиков холода»;
5. Далее берут сантехнический скотч и как можно плотнее обматывают всю трубу поверх материала утеплителя.

Важно: обмотка сантехническим скотчем является обязательной, поскольку позволяет предотвратить проникновение грунтовых вод через имеющиеся щели.

1. После того, как обмотка дойдет до мест выхода трубы из-под земли и входа трубы в дом, возникает необходимость использования дополнительных обмоток. Это может быть сделано несколькими способами:

• Дополнительное утепление при помощи полиэтиленовой пленки;
• Оборудование вокруг трубы каркаса короба, в который набивается утеплитель. Верхнюю часть короба также закрывают защитным покрытием, например – ветро- и влагозащитная пленка, зашиваемая после монтажа.

На этом утепление трубы завершено, при правильном выполнении инструкции труба прослужит долго и надежно, не боясь самых лютых морозов. Хочется только еще раз отметить, что утепление труб надо производить своевременно, не дожидаясь их разрыва в результате замерзания воды, а данная статья поможет Вам в этом.

http://o-trubah.ru

Утеплитель для труб: характеристики, типы материала

Опубликовано:

30.07.2013

Зимой обладатели частных домов часто сталкиваются с проблемой в водоснабжении, которая в большинстве случаев вызвана замерзанием воды в трубах (стоит отметить, что материал, из которого они изготовлены, не играет роли, в стужу замерзает даже продукт высокого качества). Способ избежать данной участи имеется! Нужно «утепляться»! Сегодня мы рассмотрим, какой утеплитель для труб выбрать.

Теплоизоляция трубопровода.

Некоторые нюансы

Итак, как мы уже сказали, в зимнюю стужу трубы без утеплителя могут замерзать, это, в свою очередь, ведет к прорыву и необходимости замены данного узла. На “жизнедеятельность” трубопровода влияет и способ утепления, но это уже другая история. В домашнем водопроводе имеется два самых уязвимых участка – это трубы, которые расположены в неотапливаемых помещениях и на улицах. Успех работ зависит и от того, какой тип материала использован, важно ничего не перепутать и использовать продукт по назначению.

Вернуться к оглавлению

О характеристиках утеплителя

Выбирая утеплитель на трубы, учитывайте следующие показатели:

Схема утепления трубы скорлупой из пенопласта.

1. Простота монтажа. Многие из нас предпочитают выполнять строительные работы самостоятельно, поэтому отсутствие сложностей в сборке – важный критерий.
2. Приличный срок эксплуатации. Чем качественнее продукт, тем дольше и надежней прослужит.
3. Высокий показатель пожарной безопасности. Материал должен обладать способностью самозатухания, которая избавит от дополнительных проблем при пожаре.
4. Герметичность. Влага и утепление – вещи несовместимые, продукт, который пропускает влагу, не спасет трубы от замерзания.
5. Возможность неоднократного применения.
6. Приемлемая цена – стоит отметить, что излишне экономить при выборе утеплителя не нужно. Дешевый продукт может потребовать замены уже через год, расходы (физические и материальные) окажутся больше первоначальной стоимости качественного материала.

Перечислим и эксплуатационно-технические характеристики хорошего утеплителя для труб:

1. Повышенное теплосбережение.
2. Устойчивость к воздействиям природы.
3. Низкая теплопроводность.
4. Нормальное поглощение влаги.
5. Устойчивость к различным температурам.

Вернуться к оглавлению

Продукты для теплоизоляции труб

В наше время материалов для утепления канализации на строительных рынках можно встретить великое множество, каждый из них, безусловно, имеет свои минусы и плюсы. Рассмотрим самые популярные варианты! Пенопласт, экструдированный пенополистирол, пенополиуретан, минеральная вата и жидкие утеплители в центре нашего внимания сегодня!

Вернуться к оглавлению

Маленькие гранулы – в борьбу за тепло!

Он состоит из маленьких (1 – 5 мм) влагоустойчивых гранул из полистирола. Для утепления труб используются пенопластовые скорлупы, это довольно-таки новый теплоизолятор. Подходит он для трубопроводов, рабочая среда от +80 до -180 градусов. По бокам продукта располагаются замки (называются они «шип-паз»), которые обеспечивают хорошее крепление, а также предотвращают образование мостиков холода.

Еще один плюс – долговечность, пенопласт может прослужить полвека, т.о. скорее труба испортится, нежели перестанет выполнять свои функции теплоизоляционная скорлупа. Немаловажное свойство пенопласта – самозатухание, пенопластовые скорлупы самостоятельно горят всего пару секунд, для утеплителей, используемых в помещениях, это весьма ценный показатель.

Пенопластовые скорлупы можно защитить дополнительным слоем (например, фольгой). Данный утеплитель для труб не боится плесени, грибков и бактерий. Для установки пенопластовых скорлуп какая-либо особая подготовка не нужна, монтаж простой. Еще один плюс – это то, что продукту легко придать любую форму, даже самый извилистый участок трубопровода можно теплоизолировать.

Вернуться к оглавлению

Смесь из полимера и углекислого газа

Схема утепления пенополиуретаном.

Экструдированный пенополистирол – это смесь гранул полимерного материала и состава на основе углекислого газа или фреона. Жидкий состав формуют в виде листов, они потом, застывая, образуют прочный и легкий теплоизолирующий материал. Стоит сказать, что, в отличие от обычного пенопласта, экструдированный имеет более плотную структуру. Особенно хочется отметить показатели теплопроводности у данного продукта, они у него одни из самых низких, всего 0,03 Вт на один кубический сантиметр, а это значит, что продукт отлично удерживает тепло.

К иным достоинствам экструдированного пенополистирола также отнесем:

1. Водонепроницаемость.
2. Высокая прочность при давлении извне.
3. Низкая паропроницаемость.
4. Устойчивость к перепадам температур, повышенной влажности и т.п.
5. Долговечность. При правильной установке производители обещают до 50 лет службы.
6. Он не подвергается разрушению насекомыми, грызунами, птицами.
7. Пожаробезопасен.
8. Экологичен.

Вернуться к оглавлению

Пенополиуретан – современно и быстро

Пенополиуретан – обладатель низкого коэффициента тепловой проводимости, высокой прочности и паровой непроницаемости. В основе применения данного материала лежат два метода:

1. Вещество напыляется на обрабатываемую поверхность на месте проведения работ. Данный процесс лучше доверить профессионалам.
2. Пенополиуретан имеет вид спрессованных скорлуп-полуцилиндров. В этом случае продукт монтируется на трубы с помощью хомутов или мастики. Монтаж – простой, с ним справится любой.

Вернуться к оглавлению

Минеральная вата – проверено временем

Утепление труб можно производить и с помощью минеральной ваты. Это один из самых старых продуктов, который используют для теплоизоляции, с каждым днем на рынке строительных материалов появляется все больше высококачественных изоляторов из минваты. Как правило, утеплитель имеет вид матов или плит. Минеральная вата – отличный вариант для утепления труб отопительной системы. И вот почему (перечислим плюсы):

Утепление трубы минеральной ватой.

1. Высокая эксплуатационная температура, продукт выдержит даже до +700 градусов.
2. Минвата пожаробезопасна.
3. Она стойка к деформациям.
4. Устойчива к агрессивным средам (щелочи, масла, кислоты).
5. Негигроскопична.
6. Безопасна для здоровья.
7. Имеет адекватную стоимость.

Вернуться к оглавлению

Жидкие тепловые изоляторы

Жидким утеплителям присущ огромный список уникальных свойств. Монтаж иных видов изоляторов сопряжён, как правило, с трудностями, которые возникают из-за непростой формы трубопроводов. Утепление труб жидким материалом, напротив, проходит легко и просто. Лучше всего покрытие наносить специальными распылителями, хотя можно и обыкновенной кисточкой. На выходе вы получаете едва заметную глазу сверхнадёжную плёнку, которая не утяжеляет водопроводную систему, не несёт вреда человеку и животным, не горит, снижает потерю тепла.

Какой теплоизолятор для пластиковых труб лучше? Увы, однозначного ответа на данный вопрос нет. Любой, даже самый качественный утеплитель придет в негодность через несколько лет. Увеличить срок годности можно только одним методом – выполнять все работы качественно, соблюдать технологические стандарты. Пенопласт, экструдированный пенополистирол, пенополиуретан, минеральная вата и жидкие утеплители – выбор за вами!

Похожие статьи:

Должен ли я изолировать свои трубы холодной воды?

Влага конденсируется на холодных твердых поверхностях. Если ваши трубы холодной воды не изолированы, они, вероятно, обеспечивают поверхность для конденсации влаги в воздухе вашего подвала.

Другие гостевые блоги

Изоляция труб горячего водоснабжения в вашем доме — это несложная задача. Зачем позволять теплу уходить волей-неволей? Изоляция труб недорога, и любой домовладелец может закончить этот проект за субботний день.

Менее ясно, следует ли изолировать трубы холодной воды. Проект по-прежнему довольно недорогой и простой — но есть ли в нем смысл? Теплоизоляция сохраняет тепло, а это трубы холодного водоснабжения. Так зачем это делать?

Защита труб от замерзания и ограничение образования конденсата

Есть несколько веских причин. Если в подвале или подвале есть неизолированные стены (и действительно, вы должны изолировать стены подвала), изолированные трубы холодной воды будут менее подвержены замерзанию в холодном климате.

Если подвал является кондиционируемым помещением, изолированная труба холодной воды не будет поглощать тепло. Если это климат с влажностью 1000%, такой как Грузия, холодные трубы могут быть подвержены проблемам с конденсацией. Полностью обмотанная и изолированная труба холодной воды не будет конденсировать влагу на своей поверхности.

Следует ли изолировать трубы холодной воды в холодном климате?

Мой отец вырос в домах, где замерзание труб было обычным явлением. Поскольку он спал в подвальной спальне дома своего детства, это неудивительно. Это был один холодный подвал.

Из данных Геологической службы США о температуре грунтовых вод мы знаем, что температура грунтовых вод в штате Мэн обычно ниже 50°F.

Во многих домах в штате Мэн и в аналогичных климатических условиях через потолочные балки подвала проходят неизолированные трубы из меди и PEX. Поскольку зимние температуры обычно опускаются ниже 0 ° F, неудивительно, что трубы с холодной водой могут замерзнуть.

Изоляция — это просто материал с сопротивлением движению тепловой энергии выше среднего. Вода выходит из-под земли при температуре ниже 50 ° F в зимнюю среду, которая может быть ниже 0 ° F. Обертывание этих труб с холодной водой сохранит тепловую энергию, которой обладает вода, и защитит от замерзания.

Трубы холодной воды поглощают тепло

Если подвальное помещение изолировано, трубы холодной воды могут поглощать тепло. Температура воздуха в подвале будет выше 50 градусов, а трубы холодной воды будут на 10-12 градусов холоднее.

Если бы трубы остались неизолированными, это было бы непрерывным отводом тепла от здания на низком уровне. Обычно это может быть слишком мало, чтобы беспокоиться, но стоимость изоляции труб настолько минимальна, что ее стоит обсудить.

Трубы холодной воды являются поверхностью конденсации влаги из воздуха.

Наконец, проблему образования конденсата можно решить с помощью изоляции труб. (Вернее, исчезла бы возможность образования конденсата — можете не беспокоиться.)

Подвалы и подвальные помещения заглублены во влажную почву, окружая влагопроницаемый бетон. Пространства под домами часто имеют повышенный уровень влажности, а трубы с холодной водой являются естественной поверхностью конденсации. Засуньте любую бумагу или ценные вещи или ценную бумагу (возможно, ваш оригинальный выпуск Клермонтских Людей Икс) под колено трубы, и вас ждет неприятный сюрприз в будущем.

Ключом к предотвращению образования конденсата является обеспечение изоляции трубы и герметизация швов. Влажный воздух не должен контактировать с поверхностью трубы. Изоляция трубы должна быть паронепроницаемой пеной, все швы и края должны быть плотно проклеены.

Изоляция труб горячей воды в холодном климате не составляет труда. Но многое можно сказать и об изоляции труб холодной воды.

Эрик Норт, владелец Free Energy Maine, энергоаудитор и специалист по домашнему хозяйству в Уэстбруке, штат Мэн. Он также является автором блога по энергетическому аудиту.

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение вопроса об использовании энергии в жилых помещениях

• 14 октября
• 30 сентября
• 16 сентября

Руководство по продукту Посмотреть больше

• Спонсор

  12 октября

• Спонсор

  5 октября
• 23 сентября

Главная – Русский – Polymelt

Главная – Русский – Polymelt

Трубопроводные системы PP-R производства Германии.



Безопасная и коррозионностойкая транспортировка воды является основной сферой деятельности POLYMELT уже более 60 лет. Наши линейки продуктов включают в себя широкий ассортимент труб, фитингов, а также клапанов и охватывают практически все области применения, относящиеся к строительным установкам – от основной линии до последней точки водоразбора. Более чем в 20 странах POLYMELT является синонимом долговечности, простоты установки и экологичности. Являясь технологическим лидером, мы предлагаем нашим клиентам оптимально подобранные решения для широкого спектра применений и требований.

Почему трубы POLYMELT?

• Отличная долговечность.
• Не подвержен коррозии.
• Безопасные и однородные соединения.
• Простой и быстрый монтаж.
• Отличная химическая стойкость.
• Отличные тепло- и звукоизоляционные свойства.
• Подходит для очень строгих гигиенических требований.

Трубы для питьевой воды

Трубы PP-R идеально подходят для систем горячего и холодного водоснабжения и за последние несколько лет заменили традиционные трубы из оцинкованной стали и медные трубы благодаря своим преимуществам. Трубы для холодной и горячей воды из PP-R (известного также как полипропилен типа 3) используются в жилых, коммерческих и промышленных зданиях для подачи питьевой воды, охлаждения и отопления, а также сжатого воздуха. Широкий ассортимент наших труб PP-R и фитингов из PP-R гарантирует простоту проектирования, быструю установку и долгий срок службы в течение десятилетий.

Узнать больше

Трубы для систем отопления, охлаждения и кондиционирования воздуха

Полипропиленовые трубы идеально подходят для систем отопления, охлаждения и кондиционирования воздуха. Благодаря изолирующим свойствам материала температура поддерживается с низкими потерями даже на больших расстояниях без дополнительной изоляции. Это означает, что не только материальные затраты (трубы PP-R дешевы, можно сэкономить на изоляционном материале), но и эксплуатационные расходы (более низкие затраты на электроэнергию благодаря изоляционным свойствам материала) можно сделать рентабельными. Кроме того, простой монтаж и безопасная сборка делают трубы PP-R от POLYMELT фаворитом для систем отопления и кондиционирования воздуха.

узнать больше

Трубы для хозяйственно-бытовых стоков и канализации/бытовой канализации

Трубы и фитинги POLYMELT изготовлены из ПП (полипропилена). Преимущество полипропилена в том, что он эластичен и имеет высокий предел текучести. Это делает эти трубы особенно подходящими для использования с бытовыми стоками и сточными водами. Механические свойства и химическая стойкость, а также гладкие внутренние стенки, сводящие к минимуму риск образования отложений, делают наши полипропиленовые трубы и трубопроводные системы идеальными для всех областей применения, где необходимо транспортировать, отводить и утилизировать сточные воды. Промышленное применение, строительство заводов, коммерческая недвижимость, многоквартирные жилые дома или дома на одну семью выигрывают от простоты установки и долговечности наших труб. POLO-KAL NG — это бесшумная дренажная система, которая значительно снижает уровень шума.

Узнать больше

Трубы для промышленного применения и систем сжатого воздуха

Благодаря своей стойкости к давлению и высокой прочности на ползучести трубы PP-R идеально подходят для применения со сжатым воздухом в мастерских и на промышленных объектах. Удобство прокладки труб и фитингов позволяет прокладывать линии в любой части здания, обеспечивая комплексное снабжение без потерь. Это связано с тем, что утечка практически исключена при использовании сварного соединения высокой плотности. В отличие от стальных и резьбовых соединений трубных элементов и фитингов, при таком типе соединения, как правило, следует ожидать утечки и, следовательно, падение давления и более высокие затраты на электроэнергию. Широкий ассортимент наших труб PP-R и фитингов из PP-R гарантирует простоту проектирования, быструю установку и долгий срок службы в течение десятилетий.

Узнать больше

В каком секторе бизнеса мы можем вам помочь

Для монтажников

---

Проще, быстрее, безопаснее. Установщики Polymelt наслаждаются более легкой жизнью.

Узнать больше

Для инвесторов, операторов и владельцев

---

Оптимальные результаты благодаря индивидуальным решениям и предсказуемым затратам.

Узнать больше

Для планировщиков

---

Обширная поддержка на месте и технические консультации.

Узнать больше

Для подрядчиков

---

Своевременная доставка без всяких «если» и «но». Не важно где.

Узнать больше

Ссылки

Узнайте, где в мире используются наши трубы. Надежные консультации, своевременная доставка, простая установка и долгосрочная поддержка убедили наших клиентов по всему миру.

Контактный телефон

[email protected]

Нам необходимо ваше согласие, прежде чем вы сможете продолжить посещать наш веб-сайт. Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные могут быть обработаны (например, IP-адреса), например. для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей Политике конфиденциальности. Вы можете отменить или изменить свой выбор в любое время в настройках.

Настройки конфиденциальности

• существенный
• статистика

Принять все

Сохранять

Принимать только необходимые файлы cookie

Индивидуальные настройки конфиденциальности

Информация о файлах cookie Политика конфиденциальности Выходные данные

Настройки конфиденциальности

Мы используем файлы cookie и другие технологии на нашем веб-сайте. Некоторые из них необходимы, в то время как другие помогают нам улучшить этот веб-сайт и ваш опыт. Персональные данные могут быть обработаны (например, IP-адреса), например. для персонализированной рекламы и контента или измерения рекламы и контента. Более подробную информацию об использовании ваших данных вы можете найти в нашей Политике конфиденциальности. Здесь вы найдете обзор всех используемых файлов cookie. Вы можете дать свое согласие на целые категории или отобразить дополнительную информацию и, таким образом, выбрать только определенные файлы cookie.

Принять все Сохранять

Назад Принимать только необходимые файлы cookie

Настройки конфиденциальности

незаменимый (1)

Основные файлы cookie обеспечивают выполнение основных функций и необходимы для правильного функционирования веб-сайта.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

Имя	Печенье Борлабс
Поставщик	Eigentümer dieser Сайт, выходные данные
Назначение	Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie	borlabs-cookie
Печенье Laufzeit	1 Яр

статистика (1)

статистика

Статистические файлы cookie собирают информацию анонимно. Эта информация помогает нам понять, как наши посетители используют наш веб-сайт.

Показать информацию о файлах cookie Скрыть информацию о файлах cookie

902:30 Гугл Аналитика

Принять	Гугл Аналитика
Имя
Поставщик	Google Ireland Limited, Gordon House, Barrow Street, Dublin 4, Ирландия
Назначение	Cookie от Google для анализа веб-сайтов. Erzeugt statistische Daten darüber, wie der Besucher die Website nutzt.
Политика конфиденциальности	https://policies.google.com/privacy?hl=de
Имя файла cookie	_ga,_gat,_gid
Печенье Laufzeit	2 Моната

Политика конфиденциальности Выходные данные

Выбор труб и материалов трубопроводов | Консалтинг

Джефф Болдт, PE, LEED AP, FASHRAE, FPE, HBDP; Кит Стоун, PE 17 сентября 2018 г.

Цели обучения

• Понять плюсы и минусы различных материалов для трубопроводов.
• Ознакомьтесь с некоторыми вопросами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых трубопроводных системах.

---

Точно так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к нагреву, в то время как в системах чистой воды, скорее всего, используются трубы из первичного полипропилена (ПП) или поливинилиденфторида (ПВДФ).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения. Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой сталью или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется. Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давление, а коррозия обычно не является проблемой в паровых трубах. Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры выбирают стальную трубу сортамента 80 просто потому, что для ее проржавения требуется примерно в два раза больше времени, чем для трубы сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (ДЭАЭ)) правильно подаются для нейтрализации pH трубы конденсата, трубы конденсата могут прослужить весь срок службы здания. Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который можно использовать для увлажнения. из-за проблем со здоровьем, однако отказ от использования этих аминов может потребовать замены трубопровода на нержавеющую сталь (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, поскольку она определяет расстояние между подвесами. Стальная труба изготавливается длиной 21 фут, а подвески могут быть расположены так же широко для труб большого диаметра. Однако для более гибких материалов могут потребоваться подвесы на расстоянии до 4 футов от центра или даже непрерывно. Обратитесь к ANSI/MSS SP-58: Подвески и опоры для труб – Материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между ними.

Низкий коэффициент теплового расширения сводит к минимуму потребность в компенсационных петлях и компенсаторах. Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большое усилие на анкеры.

Труба из оцинкованной стали представляет собой стальную трубу, погруженную в ванну с цинком (см. рис. 1). Гальванизация имеет два метода снижения коррозии:

• Она покрывает поверхность как краска и в большинстве случаев образует очень прочный оксидный слой, как алюминий и нержавеющая сталь.
• Обеспечивает расходуемый анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба обладает всеми преимуществами стальной трубы, а также улучшенной коррозионной стойкостью в большинстве сред, хотя и при несколько более высокой стоимости. Цинкование работает почти идеально в тех случаях, когда его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, в умягченной воде, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отслаиваться и реагировать больше как стальная труба, где оксид отслаивается. Если сваривается оцинкованная труба, сварщик должен быть осторожным, чтобы шлифовать до необработанной стали. Ремонт оцинковки на внутренней стороне трубы затруднен или невозможен. Если интерьер нуждается в сплошном оцинкованном слое, рассмотрите возможность механических муфт. (Более подробную информацию можно получить через Американскую ассоциацию гальваников.)

Медная труба часто используется как в водяных, так и в бытовых системах, особенно для 2-дюймовых труб. и трубы меньшего диаметра. Тем не менее, некоторые подрядчики предлагают заменить оцинкованную стальную трубу для хозяйственно-питьевого водоснабжения на медную диаметром до 6 дюймов. в размерах, особенно на Среднем Западе. Медь является дорогим материалом, но имеет то преимущество, что весит меньше, чем сталь, и для ее установки может потребоваться меньше сотрудников, в зависимости от веса и ограничений профсоюза. Кроме того, медь, как правило, более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В отрасли HVAC большая часть меди представляет собой твердую (отпущенную) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто относится к типу K (толстая). Дренажные, сливные и вентиляционные трубы (DWV) тоньше (тип M).

Нержавеющая сталь считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на СС. Наиболее распространенным сплавом является нержавеющая сталь 304, которая добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность нержавеющей стали к коррозии на сварных швах. SS с обозначением L рекомендуется для всех SS, которые будут сварены и могут иметь проблемы с коррозией, такие как выхлоп дыма и некоторые системы трубопроводов. 316 и 316L добавляют молибден для снижения восприимчивости к хлоридам.

В последнее десятилетие в качестве альтернативы оцинкованной стальной трубе и медной трубе большего диаметра предлагались более тонкие трубы из нержавеющей стали, в первую очередь для бытовых водопроводов питьевой воды. При неправильном выполнении может возникнуть одна потенциальная проблема (см. «Смешивание материалов может привести к проблемам»).

SS требует некоторого количества кислорода для образования адгезионного оксидного слоя, как алюминиевые автомобильные колеса. Обычно это не проблема в гидравлических системах отопления/охлаждения или системах хозяйственно-бытового водоснабжения, но в больших системах хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникать проблемы с микробной коррозией (известной как MIC).

Существует множество марок нержавеющей стали. В целом сплавы 300-й серии являются наиболее коррозионностойкими и немагнитными. Серия 400 тверже, более устойчива к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в раковинах и устройствах, где приемлема меньшая коррозионная стойкость.

Чугун (CI) в основном используется в канализационных и ливневых системах. В этих применениях он обладает очень хорошей коррозионной стойкостью. Недостаток в том, что самые распространенные стыки не скреплены. Большинство чугунных соединений либо вставные, либо без втулки. Вставные соединения очень хорошо работают под землей, где давление грунта помогает остановить движение трубы. Однако над землей существует риск того, что труба может отделиться, если возникнет засор и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или пластиковыми трубами может быть указана, когда риск затопления из-за давления кажется возможным.

Ковкий чугун (DI) подобен чугуну, за исключением того, что он имеет более низкий процент углерода и имеет отжиг и/или добавки, такие как магний, для формирования другой (узелковой) матрицы. Это делает его более прочным и пластичным, чем чугун. Его коррозионная стойкость очень похожа на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать один отрезок трубы ДИ, проходящей под фундаментами, чтобы при осадке конструкции труба изгибалась, а не ломалась.

Duriron почти исчез с рынка, но его можно увидеть в проектах реконструкции. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для систем лабораторных отходов. Чугунные вентиляционные отверстия, которые «сверкают» на крыше, — это Duriron. Сегодня его обычно заменяют полипропиленом (ПП), поливинилиденфторидом (ПВДФ) или иногда боросиликатным стеклом.

Трубы из поливинилхлорида (ПВХ) часто используются в жилых помещениях и становятся все более популярными в коммерческих/промышленных целях. Его преимущество заключается в том, что он очень устойчив к большинству видов коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC, что в некоторых случаях приводило к растрескиванию труб слива конденсата из ПВХ. Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также крайне несовместимы с маслами POE.

Одним из недостатков ПВХ и ХПВХ является то, что они содержат хлор. При горении хлора образуется горчичный газ. Хотя горящие трубы в зданиях, выделяющие газообразный хлор, не приводили к смертям, они читали по крайней мере одну статью о горящем копировальном аппарате из ПВХ, в результате которого погибли пожарные. Наибольшие опасения по поводу ПВХ вызывают близкое расстояние между подвесками и несоответствие рейтингу распространения пламени/дыма 25/50 в соответствии с NFPA 255: Стандартный метод испытаний характеристик поверхностного горения строительных материалов и ASTM E84: Стандартный метод испытаний характеристик поверхностного горения строительных материалов. Строительные материалы, которые строительные нормы требуют для материалов, расположенных в камерах возвратного воздуха. Это также относится к полипропилену и большинству составов ХПВХ.

ХПВХ в основном представляет собой ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в бытовых системах горячего водоснабжения. Одним из недостатков трубных систем из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для внутренних и наружных ковров. Полипропилен имеет преимущество в работе с жидкостями при температуре до 210°F и очень устойчив к коррозии. Некоторые фирмы используют его для кислотных отходов и (в форме без добавок) для систем чистой воды. Он также используется для некоторых трубопроводов для отходов молочных продуктов, где вода с температурой 210 ​​° F может стекать в канализацию для очистки затвердевшего сыра. В целом полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме PVDF и других производных тефлона.

Поливинилиденфторид (ПВДФ) представляет собой фторполимер, родственный тефлону. Он дорогой, но обладает отличными свойствами. Он выдерживает жидкости при температуре 212 ° F, соответствует рейтингу распространения пламени / дыма 25/50 для камер возвратного воздуха (и используется для внутренней облицовки городских автобусов, поскольку он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных систем воды высшей степени чистоты или микрочиповых систем).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в бытовых водопроводных системах. Это прозрачный, гибкий материал для труб, и некоторые составы соответствуют требованиям 25/50 пламени/дыма для размещения в камерах возвратного воздуха. Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных канализационных труб. Он обладает высокой устойчивостью к коррозии, но стоит дорого и потенциально может вызвать проблемы, если в канализацию выливается очень горячая вода. Он обычно не используется в современных лабораториях.

FRP подходит для применений, где требуется коррозионная стойкость, устойчивость к ультрафиолетовому излучению (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как ориентировано волокно. Многие продукты позволяют выбрать различные внутренние покрытия для защиты от определенных химических веществ. Трубопровод градирни хорошо подходит для систем отопления, вентиляции и кондиционирования воздуха при условии, что продукт оснащен фитингами с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. В основном это включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но восстановить цинковое покрытие на внутренней поверхности труб практически невозможно, поэтому предпочтительно механическое соединение.

Нарезание резьбы включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя секциями трубы с наружной резьбой. Нарезка резьбы является обычной для стальных и оцинкованных стальных труб. Это также характерно для некоторых пластиковых трубных материалов. Он используется для SS, но требует свежих штампов и анаэробного компаунда для труб, чтобы сделать герметичные соединения. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Отбортовка дорогая, но практически надежная. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. рис. 2).

Механические муфты (см. рис. 3) выдерживают нагрузки во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение либо к узлам заводской сварки, которые соединяются в полевых условиях с помощью механических муфт, либо к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать компенсаторов или смещений, которые увеличивают размеры шахты, чтобы предотвратить разрыв труб из-за сдвигающих усилий на негибких стенках шахты. Гибкие механические муфты также могут заменить гибкие соединения в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Как правило, в водяных системах отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы указывают только молибдаты для систем охлажденной воды, но допускают использование либо молибдатов, либо нитритов для систем водяного отопления, в которых зимой температура воды поднимается выше 140°F. Это связано с тем, что в холодной воде нитриты могут быть пищей для микроорганизмов; в системах с охлажденной водой может происходить микробиологическое «цветение».

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют фосфатный ингибитор коррозии, поскольку он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно производить только один продукт для пищевого и непищевого гликоля.

Однако по крайней мере один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их доме. Данные об эффективности лечения полунитратами и полуфосфатами отсутствуют; смешивание гликолей с различными химическими ингибиторами не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля на уровне от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно смешанный гликоль с концентрацией ниже 20%; рекомендуется не использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, поскольку гликоль является пищевым продуктом. Гликоль — это спирт, и, как и в производстве вина, пока концентрация не станет токсичной, микроорганизмы будут размножаться. Никогда не допускайте подключения подпитки бытовой воды к гликолевой системе, иначе концентрация будет медленно уменьшаться до тех пор, пока не возникнет серьезная проблема. Рекомендуется питательный бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно не подвержена коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она указывает, насколько кислым или щелочным является раствор, где 0 соответствует самой кислой реакции, а 14 — самой щелочной. pH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии, если pH низкий или отдельные химические вещества воздействуют на сталь. Многие схемы защиты от коррозии основаны на высоком pH, но это проблема для систем, включающих котлы с алюминиевыми теплообменниками, поскольку алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8,5.

Поверхностная конденсация – еще одна проблема. На Среднем Западе принято не изолировать PEX или другие пластиковые материалы в некоторых системах, потому что в них не образуется конденсат. Но с энергетической точки зрения PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для теплопередачи.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если указаны диэлектрические фланцы, а подрядчик устанавливает недиэлектрические фланцы, единственная коррекция заключается в установке пластиковых болтовых изолирующих вставок – замена фланцев не требуется. Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует склеивания металлических трубопроводов бытового водоснабжения, что устраняет диэлектрическое разделение, обеспечиваемое диэлектрическими фланцами, соединениями и, возможно, ниппелями.

Тщательно продумайте материалы, которые вы указываете для систем трубопроводов. У каждого материала есть отличные приложения на рынке, но у каждого есть приложения, для которых он не очень подходит. Здесь были представлены плюсы и минусы для нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области техники.

Смешивание материалов может привести к проблемам: знайте, какие материалы трубопровода вы используете, чтобы свести к минимуму коррозию

За последнее десятилетие механически соединенные тонкостенные трубы (сорт 10 304 из нержавеющей стали или SS) стали более распространенными для 2,5 -в. и более крупные системы бытового водоснабжения. Она обеспечивает высокую коррозионную стойкость и более низкую стоимость установки по сравнению с трубой из оцинкованной стали сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали сортамента 10 304 почти такая же, как и для оцинкованного стального листа сортамента 40, но вес вдвое меньше, поэтому его установка дешевле. Стоимость материала из меди почти в два раза выше, чем у материала из стали 10 304 SS для этих размеров, но затраты на установку аналогичны, поэтому она также имеет более высокую стоимость установки.
