Как включить водяной теплый пол: подача теплоносителя в систему, тестовый запуск, первый прогрев

Содержание

подача теплоносителя в систему, тестовый запуск, первый прогрев

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Подача теплоносителя в систему

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Тестовый запуск

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
Для труб из сшитого полиэтилена проверка требует других действий:
- во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
- во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
- в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Как запустить теплый водяной пол правильно?

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

Запуск теплого пола

Главная Запуск, сервис и обслуживание системы теплого пола

Вернуться к списку вопросов.

1. Когда можно включать теплый пол?

Гидравлическую часть (узел смешения, коллекторную группу, трубы) можно включить сразу же после монтажа последнего соединения и заполнения системы теплого пола водой.

Это позволит увидеть работу узлов “в живую” и проверить циркуляцию в каждом контуре на предмет отсутствия в трубе посторонних предметов.

Однако хотим предостеречь от того, чтобы без стяжки, на открытую давать в контур горячий теплоноситель, так как это приведет к тепловому удлинению контура и смещению самих труб, что в некоторых случаях способствует отрыву крепежных шпилек от пенополистирола.

2. Как правильно включить теплый пол?

Правильное включение подразумевает под собой две важные составляющие:

выведение температуры теплоносителя теплого пола на расчетный (проектный) рабочий режим.
Ввод системы в эксплуатацию начинают с температуры теплоносителя, подаваемой на вход раздающего коллектора, равной 20 – 25 ^оС. Затем каждый день температуру увеличивают на 5 – 10 ^оС, доводя до проектной.
удаление воздуха из петель теплого пола.
Чтобы ускорить процесс удаления воздуха, нужно включать каждый контур по отдельности.
Для этого перед включением нужно закрыть вентили всех контуров, кроме одного, и включить насос. Вы услышите, как зашипят воздухоотводчики. После того, как насос проработает некоторое непродолжительное время, остановите его. Вновь услышите шипение воздуха. И снова включите насос на 5 – 10 мин. Проделайте эту процедуру с каждым контуром. Работая с одним, закрывайте остальные! После выполнения всех процедур, можете открыть вентили подачи и обратки всех контуров.

3. Если система разморозится, что будет с трубами теплого пола?

Если трубы из металлопластика, они придут в негодность.
Если трубы из сшитого полиэтилена, с ними ничего не будет.

4. Нужно ли на лето сливать воду из теплого пола?

Этого делать не нужно. Как и не нужно на лето сливать воду со всей системы отопления.

Есть такое понятие как “мертвая” вода. То есть вода, которая больше не вступает или вступает по минимуму в химические реакции с элементами системы.

Свежая вода, содержащая растворенный в ней кислород и другие химические вещества, при первом, начальном заполнении системы отопления начинает интенсивно взаимодействовать со всеми узлами. Через некоторое время этот процесс постепенно заканчивается. Вот такой теплоноситель особенно “ценен” для отопления.

5. Как слить всю воду с контуров теплого пола?

Причины возникновения необходимости слить воду из системы теплого пола могут быть разные. Одна из них – глубокая консервация системы отопления без включения в ближайший отопительный период. Другая связана с невозможностью проведения быстрого ремонта вышедшего из строя узла или элемента системы отопления (нет запчастей на котел).

Чтобы слить воду с труб теплого пола нужно воспользоваться воздушным компрессором. Куда нужно подключить шланг компрессора? На коллекторе (особенно если весь коллекторный блок, как готовый единый элемент выпущен производителем, а не был собран на коленках) помимо запорно-регулировочных вентилей, есть также вентили для слива воды с коллектора, по одному на каждом. Вот ими и воспользуемся.

Выкрутив сбросники и закрутив вместо них переходник, подсоединяем к коллектору подачи шланг компрессора. Не наоборот!

В большинстве коллекторных блоков, выпускаемых производителями, вентиля на подаче и обратке имеют специальную конструкцию, направляющую движение теплоносителя в одну сторону и предотвращающую обратное течение. По принципу обратного клапана. Если в таком блоке переставить коллекторы подачи и обратки местами, то ваш теплый пол не будет работать. Подающий и обратный коллекторы помечают специальными метками обычно разного цвета: для подачи – красный, для обратки – синий.

К сброснику коллектора обратки прикрутим шланг, который направим в канализацию, на улицу или просто в ведро.

Откроем вентили подачи и обратки контура теплого пола, с которого будем сливать воду. Остальные вентили должны быть закрытыми! Включаем компрессор, и вода начинает под давлением выходить из контура.

Компрессор должен работать до тех пор, пока вместо воды не пойдет распыленная воздушно-капельная смесь.

Эти действия нужно повторить с каждым контуром теплого пола, поочередно закрывая и открывая их.

Ввиду того, что внутреннее сечение труб теплого пола небольшое и влага, оставшаяся на внутренних стенках трубы, стечет и соберется в капельки, которые, в свою очередь, могут образовать водяное перекрытие сечения трубы, процедуру можно повторить дважды.

Не забудьте слить воду также и с других элементов отопительной системы!

6. Как промыть трубы теплого пола?

В большинстве случаев такой необходимости не возникает. Но если все же такая необходимость возникла, воспользуйтесь методом, описанным в ответе на предыдущий вопрос “Как слить всю воду с контуров теплого пола?” Вместо компрессора подключаете воду под давлением.

Запуск теплого пола водяного. Как включить и правильно запустить теплый водяной пол? Теплый водяной пол как запустить

10 советов по монтажу от экспертов

Запуск теплого пола

Главная Запуск, сервис и обслуживание системы теплого пола

Вернуться к списку вопросов.

1. Когда можно включать теплый пол?

2. Как правильно включить теплый пол?

Правильное включение подразумевает под собой две важные составляющие:

выведение температуры теплоносителя теплого пола на расчетный (проектный) рабочий режим.

Ввод системы в эксплуатацию начинают с температуры теплоносителя, подаваемой на вход раздающего коллектора, равной 20 – 25 оС. Затем каждый день температуру увеличивают на 5 – 10 оС, доводя до проектной.
удаление воздуха из петель теплого пола.Чтобы ускорить процесс удаления воздуха, нужно включать каждый контур по отдельности.Для этого перед включением нужно закрыть вентили всех контуров, кроме одного, и включить насос. Вы услышите, как зашипят воздухоотводчики. После того, как насос проработает некоторое непродолжительное время, остановите его. Вновь услышите шипение воздуха. И снова включите насос на 5 – 10 мин. Проделайте эту процедуру с каждым контуром. Работая с одним, закрывайте остальные! После выполнения всех процедур, можете открыть вентили подачи и обратки всех контуров.

3. Если система разморозится, что будет с трубами теплого пола?

Если трубы из металлопластика, они придут в негодность.
Если трубы из сшитого полиэтилена, с ними ничего не будет.

4. Нужно ли на лето сливать воду из теплого пола?

Этого делать не нужно. Как и не нужно на лето сливать воду со всей системы отопления.

5. Как слить всю воду с контуров теплого пола?

К сброснику коллектора обратки прикрутим шланг, который направим в канализацию, на улицу или просто в ведро.

Компрессор должен работать до тех пор, пока вместо воды не пойдет распыленная воздушно-капельная смесь.

Эти действия нужно повторить с каждым контуром теплого пола, поочередно закрывая и открывая их.

pilorama-chita.ru

Как включить и правильно запустить теплый водяной пол? Теплый водяной пол как запустить

Запуск тёплого водяного пола, заполнение водой, ввод в эксплуатацию

Содержание статьи:

Основные моменты ввода в эксплуатацию тёплого водяного пола

Сроки и режим первого запуска тёплого водяного пола зависит собственно от вида тёплого пола. Если теплый пол на деревянной основе или настильной системе, то после заполнения системы теплоносителем, можно сразу осуществлять настройку и вывод в рабочий температурный режим. Если у вас именно такой пол, то данная статья всё равно будет вам полезна, потому, что ниже мы поговорим об основных моментах заполнения и общих настройках системы.

Если же вы стали счастливым обладателем водяного пола на основе бетонной стяжки, то действия по запуску будут отличаться. К моменту первого включения стяжка пола должна окончательно набрать прочность и основная часть влаги испариться из неё. Это порядка 30 дней от момента её заливки.

Порядок ввода в эксплуатацию тёплого водяного пола

Первый запуск тёплого водяного пола можно разделить на три этапа:

Заполнение системы теплоносителем
Настройка системы тёплого пола
Прогревание и сушка стяжки пола

Заполнение системы тёплого пола теплоносителем

Если вы следовали всем рекомендациям нашего сайта, то должны помнить, что процесс монтажа теплого пола предусматривает опрессовку системы перед заливкой стяжки пола или настилом напольного покрытия (если это деревянный пол или настильный).

Кто не в курсе о чем речь, советуем прочитать. Так вот, одним из способов опрессовки, является опрессовка тёплого водяного пола водой. Поэтому, если вы следовали этому способу, то в принципе у вас половина дела уже сделано. Водой заполнена система трубок пола, остается заполнить оставшуюся часть отопления водой, в которую входит котел и радиаторы, если они имеются. Другой вопрос, когда опрессовывание производилось воздухом, либо вообще не производилось, либо вместо воды планируется в качестве теплоносителя использовать специальную незамерзающую жидкость для отопления. В последнем случае вам придется слить всю воду из теплого пола, использованную для опрессовки.

Перед заполнением тёплого пола теплоносителем все краны, которые должны быть открыты во время эксплуатации отопления нужно открыть. В это входит:

Вентили контуров, либо расходомеры, которые стоят на коллекторе
Запорные краны подающей и обратной трубы коллектора
Трехходовой клапан смесительного узла теплого пола
Автоматические воздухоотводчики на коллекторе и других участках отопления

Если на трехходовом клапане установлена термостатическая головка, выставите показатели на ней на максимальное значение. При его отсутствии выкрутите вентиль по максимуму.

Дальнейшие действия зависят от того, что вы планируете залить в систему, воду или антифриз, а так же какая у вас система отопления открытого или закрытого типа.

Рассмотрим вариант заполнения закрытого типа отопления, имеющую подпитку от системы водоснабжения.

Заполнение тёплого пола с закрытой системой отопления

Для этого, как уже было сказано открываем все вентили гребенки тёплого пола и вентиль подпитки отопления от водоснабжения. При этом вы услышите звук движущейся воды по трубам и выхода воздуха из автоматических воздухоотводчиков. Ждите пока воздух перестанет выходить из автоудалителей. После прекращения всех звуков, включите циркуляционный насос тёплого пола. Начнут опять срабатывать воздухоотводчики, будет слышен звук прохождения воздуха через циркуляционный насос. В таком режиме гоняйте насос несколько минут, пока основная часть воздуха не выйдет из системы.

Далее закройте все вентили или расходомеры (зависит от вашего коллектора), кроме одного. Это нужно для того, что бы основной напор насоса сконцентрировать в одной петле и воздух под давлением вышел с петли открытого контура. Гоняйте контур до тех пор, пока перестанет слышен звук пузырей. Как только это произошло, откройте вентиль следующей петли и закройте предыдущий. Так «прокачайте» все имеющиеся контуры. По завершении прокачки последней петли, можно открыть все предыдущие. Если в системе отопления имеются радиаторы без автоматических воздухоудалителей, обязательно спустите с них воздух с помощью имеющегося специального крана маевского на радиаторе.

На этом система отопления, включающая в себя водяной теплый пол, считается заполненной и можно осуществлять ввод тёплого пола в эксплуатацию. Но об это

pilorama-chita.ru

Не греют водяные теплые полы?

Содержание статьи:

Тёплый пол это безусловно комфортный вид отопления жилища, но, как и в случае с другими системами отопления могут возникнуть сбои в его работе, либо же получить изначально неработающий пол непосредственно после его монтажа и запуска в эксплуатацию.

Прежде чем приступить к поиску причин неработоспособности водяного теплого пола нужно вспомнить в какой момент он перестал работать. Для удобства восприятия вами информации мы разбили статью на две части, первая описывает неисправности нового тёплого пола и вторая рассматривает проблемы, когда тёплый пол работал исправно, но вдруг перестал греть.

Причины неработоспособности нового водяного теплого пола

Основными причинами неисправности смонтированного водяного теплого пола являются нарушение правил и технологии монтажа, неправильный первый запуск, неисправность оборудования.

Нарушение правил и технологий монтажа

Часто в процессе монтажа водяного теплого пола допускаются критические ошибки, которые приводят к его неработоспособности.

Если к коллектору контуров пола осуществлен подвод теплоносителя при помощи полипропиленовой трубы, то возможно в процессе пайки этих труб допустили завар в месте соединения. Причем если сечение трубы перекрылось полностью, то пол не греет нисколько, если частично заварена труба, тогда прогрев пола будет, но в неполную мощность.

На заметку: как правильно паять полипропиленовые трубы.

Если контуры водяного пола монтировались из полипропиленовых труб, то вышеописанная ситуация может наблюдаться на отдельном контуре, где такую ошибку допустили. Поэтому на том участке пола, который обслуживает неисправный контур возникнут проблемы.
Слабая мощность циркуляционного насоса, не соответствующего к площади тёплого пола может стать причиной плохого прогревания.
Неработоспособность смонтированного пола может быть связана с неправильно подобранным трехходовым клапаном. Так как такие клапана рассчитаны на определенную отапливаемую площадь. Поэтому если пропускная способность трехходового клапана не достаточна для вашего пола, то пол прогреваться будет плохо.
Слишком длинные контуры трубы тёплого пола. В зависимости от способа укладки трубы, змейкой или улиткой, нарушение допустимой длины трубы пола приведет к плохому прогреву участка пола или участков пола через шаг трубы соответственно.
Редкий шаг укладки трубы пола так же будет способствовать неравномерному прогреву стяжки теплого пола.
Плохая теплоизоляция стяжки пола может спровоцировать значительную утечку тепла в среду, находящуюся внизу пола, при этом пол может недостаточно прогреваться и одновременно затраты на отопление будут несоизмеримы с полученным теплом в доме.
Слабая мощность установленного котла отопления не справится с желаемым нагревом тёплого пола, поэтому это тоже может стать причиной плохого прогрева.
Отсутствие автоматических воздухоотводчиков способствует накоплению воздуха в системе и завоздушиванию определенных участков трубы пола.
Реже наблюдаются проблемы плохого прогрева отдельного контура при наличии залома и перегиба трубы в процессе её укладки, но это уже из ряда вон выходящее, когда по невнимательности или халатности допускают это.

Неправильный ввод в эксплуатацию

Во время ввода в эксплуатацию водяного теплого пола необходимо убедиться в том, что все краны, которые должны быть открыты во время работы пола–должны быть открыты. Вентили, расходомеры, установленные на каждый контур трубы должны быть настроены. Термоголовка на трехходовом клапане, при её наличии, должна быть выставлена на требуемую температуру. При отсутствии термоголовки, трехходовой клапан регулируется при помощи накрученным на неё колпачком.
Электронная автоматика, если она установленна в системе должна включена в сеть и выставлена на ней желаемая температура.
Убедитесь, включен ли циркуляционный насос в сеть.
Неправильное заполнение тёплого пола теплоносителем, при котором может остаться воздух в участках трубы, так же может быть причиной неправильной его работы. В прочем вот вам ссылка на правила первого запуска тёплого водяного пола, поэтому все тонкости и нюансы описаны там.
Ещё стоит обратить внимание на погодные условия при которых производится монтаж системы тёплого пола, а точнее его опрессовка водой. Потому как вода, находящиеся в трубах в неотапливаемом помещении может просто замерзнуть до включения отопления и привести к непроходимости теплоносителя при запуске.

Неисправность оборудования

Убедитесь, что циркуляционный насос работает. При его работе, если прислушаться, слышен звук и чувствуется вибрация. Но даже и это не дает 100%, что он исправен, потому как может просто не создавать нужного давления.
Неисправность автоматики приводит к полной или частичной неработоспособности тёплого пола.

Причины неработоспособности исправно работавшего тёплого пола

Часто в начале отопительного сезона при включении тёплого пола, циркуляционный насос может не работать, потому что может «закипеть» во время длительного простоя в летнее время.

Кстати, вам на заметку. Для профилактики в летнее время необходимо раз в месяц включать минут на 10 циркуляционные насосы, что бы поддерживать их работоспособность.

Отсутствие электричества в сети так же остановит насос и приведет к отсутствию циркуляции теплоносителя в системе.
Проверьте открыты ли автоматические воздухоудалители и не завоздушена ли система.
Закупорка фильтра механической очистки системы отопления приводит к затруднительному прохождению теплоносителя через него, вследствие чего может плохо прогреваться пол.
Обратите внимание на расходомеры, вентили, да и вообще необходимо проверить все краны, потому что если у вас есть маленькие дети, то они могут накрутить всё что угодно.
При долгом простое в нерабочем состоянии в холодное время года по каким либо причинам (часто это отключение электричества или газа) может перемерзнуть вода нем.

Также неисправности во время эксплуатации могут возникнуть, как уже писали выше, с автоматикой. Но эту проблему нужно уже рассматривать отдельно.

domotopil.ru

Выгоняем воздух из водяного теплого пола правильно

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

Замена кранов, других элементов системы;
Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
Прокладка трассы трубопровода с большими перепадами по высоте;
Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
Далее поплавок поднимается в исходное положение, цикл повторяется снова.
В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

teplota.guru

Проверка системы водяной теплый пол. Опрессовка

Вступление

Все типы водяного теплого пола объединяет одно. Любой тип водяного теплого пола необходимо проверять, иначе говоря, производить опрессовку до закрытия тепловых труб раствором.

Начало работ по проверке (опрессовке) водяного теплого пола

Опрессовка это гидравлическое или пневматическое испытание на отсутствие протечек трубопровода, мест его соединения (фитингов) и другого оборудования работающего под давлением.

Опрессовка выполняется непосредственно перед закрытием тепловых труб для дальнейшей укладки чистового пола. При бетонной системе водяного теплого пола проверка (опрессовка) производится перед заливкой стяжки из бетона. При полистирольной системе водяного пола и при системе деревянного теплого пола, опрессовку нужно производить перед закрытием тепловых труб листами ГВЛ или фанеры.

Проверка (опрессовка) водяного теплого пола производится после подсоединения всех контуров обогрева к распределительному коллектору теплого пола. Напомню, что распределительный коллекторный шкаф монтируется перед началом всех работ по устройству водяного теплого пола.

Отопительные контуры проверяются отдельно. Каждый контур наполняется водой до полного вытеснения воздуха. Чтобы это произошло необходимо открыть и закрыть термостатные и регулирующие вентили. Вместо вентилей можно открыть и после выхода воздуха, закрыть расходомеры.

Проверка водяного теплого пола при использовании металлопластиковых труб

При использовании металлопластиковых труб в системе водяного теплого пола, проверка (опрессовка) производиться холодной водой давлением 6(Шесть) Бар в течении одних суток. Если давление в системе не изменилось, значит, испытание удачное. После этого наполненные водой трубы, находящиеся под давлением можно заливать бетоном или закрывать листами. Все зависит от вида системы водяной теплый пол.

Важно! При проверке давлением больше 4 Бар обязательно закручивайте воздухоотводчики. В противном случае, через некоторое время, они начнут пропускать воду.

Проверка водяного теплого пола при использовании труб из сшитого полиэтилена

Для этих труб режим проверки водяного теплого пола другой. Система должна нагружаться давлением в два раза больше рабочего давления, но не менее 6 Бар. После такой нагрузки давление начинает падать. Через 30 минут восстановите давление проверки. Это необходимо проделать 3(Три) раза. После Трех раз повышения давления, доведите давление до опрессовочного (в два раза больше рабочего) и оставьте систему на 24 часа. Через 24 часа проверьте: Если давление в системе упало меньше чем на 1,5 Бара и утечек нет, то проверка (опрессовка) системы водяной теплый пол прошла успешно.

Дополнительная проверка системы водяной теплый пол

Дополнительная проверка системы водяной теплый пол делается после проверки системы под давлением холодной водой. Нужно проверить систему максимальной рабочей температурой. Разогрейте систему до 81-86 Градусов на 30 минут. Проверьте герметичность трубопровода, а особенно фитинги (цанговое соединение). При протечках подтяните цанговое соединение.

После того, как система остынет проверенные трубы системы водяной теплый пол, залейте стяжкой. При этом трубы системы должны быть под давлением.

Запуск водяного теплого пола

При запуске системы водяной теплый пол основная задача это удаление воздуха из системы. Для этого установите давление больше рабочего на 15 %.

Включите насос на маленькой скорости. Далее вручную, перекройте клапанами все ветки системы кроме одной. Через не и происходит полный выход воздуха. Также «продавите» все ветки. Эту процедуру нужно проделать несколько раз в течение 3-4 дней, чтобы гарантировано вышел весь воздух из системы водяной теплый пол.

Прогрев системы водяной теплый пол

Начните прогрев системы с температуры 19-26 Градусов. Каждый день повышайте температуру на 4-5 градусов, до достижения температуры заложенной в проекте.

Напольные покрытия для чистовой отделки полов с системой теплый водяной пол

Лучшая теплоотдача от керамического или керамогранитного покрытия.
Текстильные покрытия должны быть толщиной не более 10 мм.
Паркет требуется укладывать на полы, с системой водяной теплый пол, при влажности паркета не менее 4%.Паркет нужно приклеивать по всей площади пола.
Тепловое сопротивление любого материала не должно превышать 0,15 Квт (Киловатта) а метр квадратный пола.
Покрытия, которые можно настилать на полы с системой водяной теплый пол снабжены на упаковке специальными пиктограммами. Смотри ниже.

На этом проверка системы водяной теплый пол закончена! Успехов Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Теплый пол

Управление теплым полом | Danfoss

Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С. Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20…50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь. Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов – по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью – ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

Особенности заливки стяжки под водяной теплый пол

Постелить его не сложно даже самому, но если все же нет желания и времени, то можно нанять опытных строителей, которые быстро и качественно его сделают.

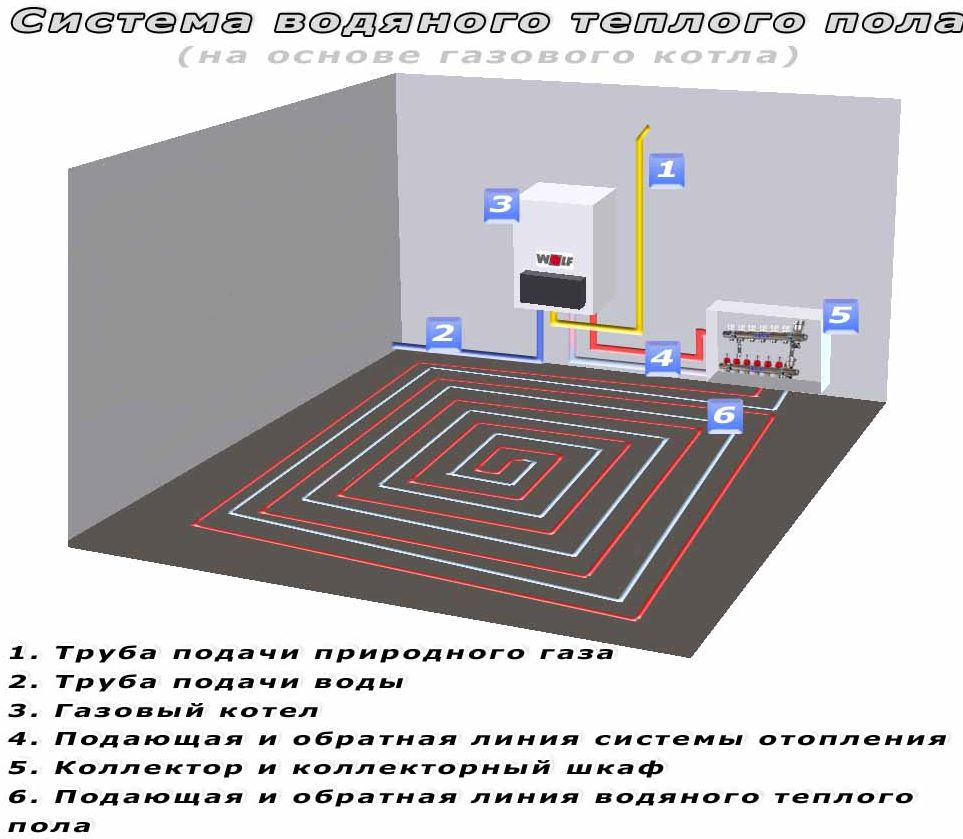

Как устроен водяной пол?

Устройство водяного теплого пола представляет собой систему, которая в основном делается дома, но бывает так, что появляется необходимость в таком покрытии и за его приделами, тогда его делают и в нежилом помещении.

Толщина стяжки

Какую сделать стяжку по толщине решает не только пользователь, потому что необходимо еще и учитывать все особенности помещения (свойства покрытия, материалы для облицовки, плотность пола).

Теплый водяной пол состоит из системы нагревательных элементов труб, которые наполнены водой и уложены под поверхностью пола по всей комнате. Почти во всех случаях трубы покрываются цементной стяжкой, она способна защитить их от механических воздействий. Необходимо точно просчитать толщину слоя из стяжки для того, чтобы он смог нормально функционировать. Ведь от нее зависит механическая прочность и работа всей системы подогрева, еще то, насколько она будет экономически выгодной и как сможет реагировать на перемену температуры.

Толстая стяжка имеет большую теплоемкость, но отрегулировать в ней температуру не просто. Она намного длительнее нагревается, а потом дольше держит тепло. Очень тоненькая стяжка нагревается за короткое время, но она может перегреться и растрескаться, также у нее незначительная теплоотдача.

Как сделать стяжку?

Для того чтобы стяжка из бетона смогла вытерпеть все нагрузки, надо ее делать поверх трубы толщиной в 4,5 см. Такая толщина прекрасно подходит для труб любого диаметра. Также можно применить некоторые добавки, которые способны сделать ее крепче и эластичнее. При их применении раствор получается намного гуще, он проще укладывается, и в конечном результате стяжка получается надежнее и ровнее. Если добавить в стяжку небольшое количество пластификатора, то это приведет к уменьшению поверхностного натяжения воды, которая всегда применяется во время приготовления раствора и способна увеличить массу покрытия в объеме, улучшить теплопроводность и повысить прочность пола. Существует такой пластификатор, при применении которого можно сделать толщину стяжки поверх трубы меньше от стандартной на 1,5 см. Есть один его недостаток, он вынуждает снизить температуру теплоносителя для того, чтобы пол не перегрелся.

Главные требования к стяжке

Существуют некоторые требования, которые надо соблюдать. Они свидетельствуют о том, что нужно равномерно распределить температуру по всей поверхности пола, а также сделать стяжку толщиной 6,5 см, тогда она будет полностью отвечать всем требованиям и определенным нормам строительства.

Заливка пола

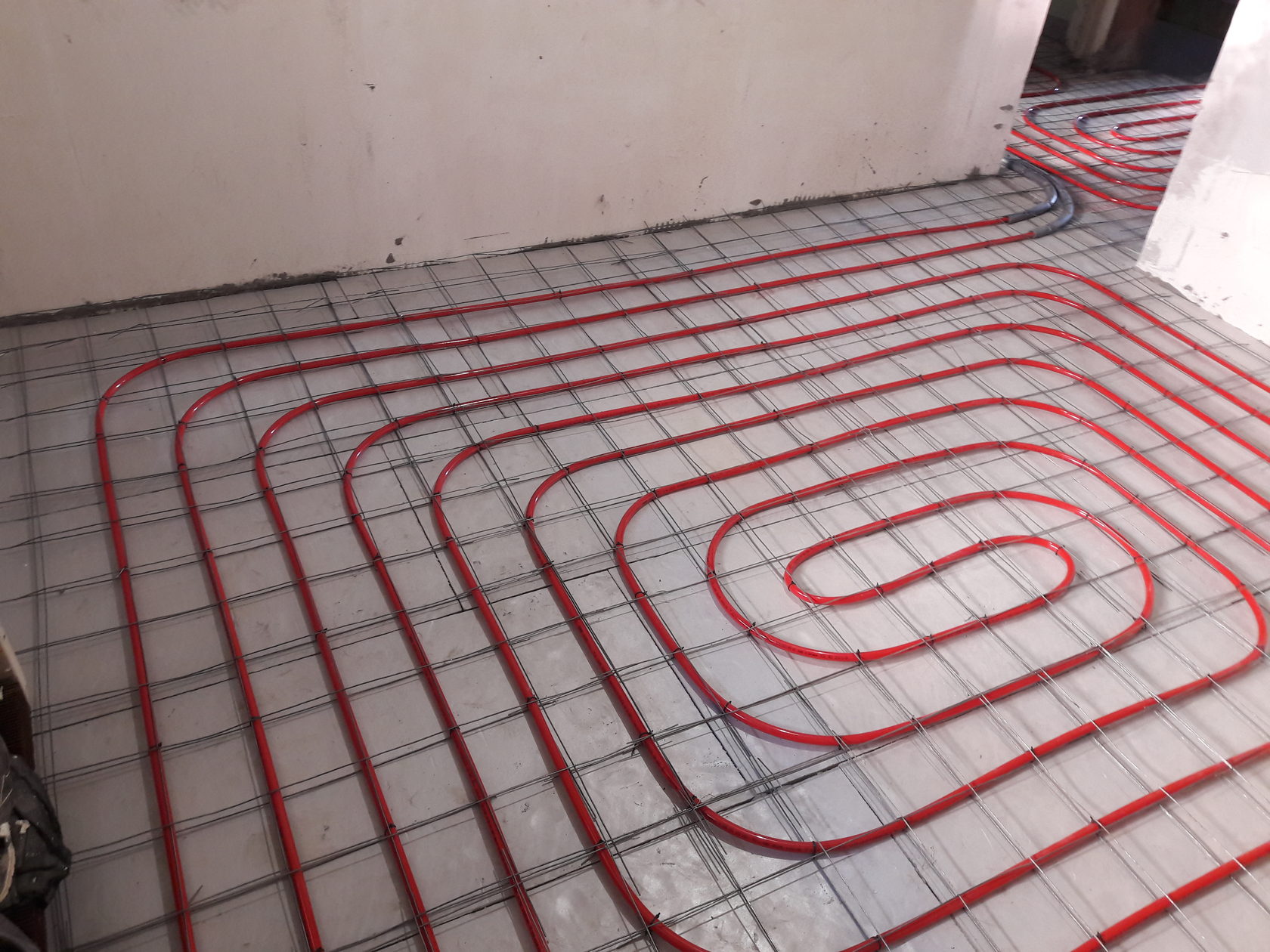

Перед тем как сделать заливку пола, необходимо начать с укладки труб и только после того перейти к стяжке. Теплый пол можно залить или бетонной стяжкой или же сухой (делается она при помощи сухой смеси). И тот и второй вариант имеет как достоинства, так и недостатки. Вот поэтому перед тем, как начать работу следует точно взвесить все за и против.

Бетон – самый популярный вид стяжки. Надо заметить, что сюда не стоит брать обычный бетон, здесь понадобится раствор, у которого марка цемента не меньше М-300, также нужно взять отсев, он имеет лучшее сцепление в отличии от песка. Еще для того, чтобы в дальнейшем избежать крошения стяжки, в раствор целесообразно добавить пластификатор.

Стяжка из сухой смеси не требует огромного количества воды, она намного быстрее застывает и имеет лучшую прочность. Но здесь придется добавить полимерные модификаторы и настелить армирующий слой. Перед началом всей работы при применении сухой стяжки нужно в первую очередь очистить основание, затем уложить гидролизацию, потом подготовить стены и выставить маяки.

Список действий по заливке стяжки под водяной пол <noscript><img src='/800/600/https/nikastroy.ru/wp-content/uploads/b/2/d/b2dbaee7fb9a9bb87e9e30b267b10798.jpeg' /></noscript> youtube.com/embed/GjUJakybpyw” frameborder=”0″ allowfullscreen=””/>

Перед началом всей работы, необходимо приготовить основание и сделать все нужные условия для работы. Температура в комнате должна быть не меньше 6 градусов и не больше 24 градусов, в ней не должны присутствовать сквозняки, поэтому окна и двери придется позакрывать.

При помощи пылесоса убрать везде мусор. Зачистить все неровности на полу, трещины замазываются раствором. Гидроизоляция понадобится для того, чтобы защитить основание от влаги, а еще она является прекрасным тепло- и звукоизоляционным слоем.

Простилается она по всей поверхности пола. Стены нужно произолировать от стяжки демплерной лентой по всей комнате. Маяки ставят из цементного раствора или из рейки.

Затем готовится раствор и делается заливка. Пол делится на зоны и заполняется смесью. Его толщин не должна превысить 4 см. После того, как смесь уложена, необходимо сделать затирку.
Далее делают шлифовку специальной затирочной машинкой, она также еще и утрамбовывает смесь. Вот и все, получилось прекрасное покрытие, которое можно сделать самостоятельно.

Заливать стяжку нужно при комнатной температуре и система должна находиться под расчетным рабочим давлением. Почти всегда берут раствор из цемента и песка, но можно взять и пескобетон М-300. Бетон делают не очень жидким потому, что большое количество воды сделает стяжку менее прочной и способно вызвать образование усадочной трещины. Для того чтобы определить, такая ли густота раствора, сравните ее с густым тестом. Запомните, что она должна не содержать комочков, быть рассыпчатой, немножко распыляться на гладкой поверхности, но ни в коем случае не трескаться.

После приготовления раствора, надо постараться использовать его на протяжении 2 часов. Но если случилось так, что не значительное его количество осталось, и нет времени уже все доделывать именно сегодня, то ни в коем случае нельзя в него наливать незначительное количество воды и накрывать пленкой на ночь. Вся заливка стяжки должна всегда проводиться за один раз (в любом здании). Нельзя часть работы сделать сегодня, а часть – завтра, так не делается, и это должен знать каждый.

Во время заливки стяжки нужно немножко «прокалывать» только что уложенный, не успевший застыть раствор. Делать это необходимо для того, чтобы не появлялись пустоты из воздуха в стяжке. Бывает так, что во время проведения заливки раствора в его толще появляются воздушные пузырьки, а тяжесть раствора не дает им возможности самостоятельно исчезнуть. При помощи прокола можно избавиться от этой проблемы.

Уход за стяжкой после заливки

Часто случается так, что при неправильном уходе за стяжкой в конечном результате получается брак, который возникает по вине самих строителей во время устройства стяжки. Ведь что касается технологии водяного теплого пола, то ему нужно обеспечить влажность на протяжении 8-9 дней. Так как цемент становится прочным только по истечению 25-29 дней, после того, как раствор приготовили. В растворе постоянно за все это время проходят химические процессы, которым необходима влага, потому что он должен застыть, а не засохнуть. В том случае если раствор будет просто засыхать, он не успеет застыть. Засыхать стяжке можно только по достижению ею нужной прочности. Если не придерживаться данной рекомендации, то стяжка, сделанная не правильно, за очень короткий промежуток времени покроется трещинами.

Для того чтобы стяжка не высохла, необходимо на протяжении недели сбрызгивать ее водой 3-4 раза в день. Только по истечению 3 дней из нее можно вытянуть маяки, заделать оставшиеся в их местах ямки грунтом. А потом затереть их раствором. Далее всю стяжку сбрызнуть большим количеством воды и накрыть пленкой на 14 дней. Если есть причины не накрывать стяжку, то тогда необходимо ее и дальше продолжать смачивать каждый день. Не нужно никуда торопиться, ускорения технологии процесса всегда имеет плохой конец, который заканчивается переделкой всей работы.

Отопление можно включить только после того, как стяжка полностью выстоится и наберет необходимую прочность. Не стоит резко увеличивать температуру, лучше это делать поэтапно для того, чтобы раствор не потрескался.

Лучистое отопление 101 | Nelson Mechanical Design Incorporated

Описания и изображения ниже предназначены для облегчения общего понимания частей вашей системы лучистого отопления . Мы надеемся, что когда вы обратитесь в службу поддержки, они помогут вам определить те части вашей системы, которые могут нуждаться в обслуживании. Когда вы получите от нас счет, мы надеемся, что приведенная ниже информация поможет прояснить, над какими частями и системами мы работали во время нашего сервисного визита.

Лучистое отопление использует горячую воду – обычно в диапазоне от 85 F до 120 F – вырабатываемую бойлером, тепловым насосом воздух-вода, тепловым насосом геотермальная вода-вода или резервуаром для горячей воды для бытового потребления – для обогрева здания с помощью использование большой площади поверхности с водой низкой температуры. Здесь мы обсудим отдельные компоненты типичной излучающей системы.
Чаще всего излучающие трубки используются для их установки в системе перекрытий . Его можно либо закопать в тонкий слой бетона, соединенного с полом снизу, либо часть самого пола в алюминиевой обшивке, прижатой к дереву (Warmboard).

Имея такую большую площадь поверхности для обогрева комнаты, температура воды, протекающей по трубке, может быть очень низкой, намного ниже, чем в обычных радиаторах или плинтусах.

Подводящий и обратный трубопроводы к теплому полу и от него обычно представляют собой пластмассовые трубки PEX . PEX очень гибкий, не подвержен коррозии и ржавчине, легко подключается и имеет длительный срок службы.

Обычно площадь пола достаточно велика, чтобы потребовалось несколько петель трубок PEX, которые подводятся от коллектора в механической зоне.У каждой петли есть балансировочный клапан (красные ручки на рисунке), так что теплый пол равномерно распределяется по комнате.

Горячая вода, используемая в системе теплого пола, циркулирует с помощью небольшого циркуляционного насоса. Это циркуляционный насос ECM модели , который работает с переменной скоростью в зависимости от тепловой нагрузки.

Иногда будет несколько зон нагрева, обслуживаемых одним циркуляционным насосом – они могут быть разделены с помощью зональных клапанов с электроприводом , таких как эта модель Taco Sentry.

Температура воды имеет решающее значение для успеха лучистого пола – во многих случаях она контролируется внешней температурой, которую определяет регулятор смешивания – когда на улице холоднее, лучистая вода будет теплее, а когда на улице теплее , лучистая вода будет прохладнее. Температуру воды можно автоматически регулировать с помощью смесительного клапана с электроприводом .

Смесительный клапан с электроприводом управляется излучателем , который отслеживает внешнюю температуру, температуру пола и температуру воды и регулирует положение смесительного клапана.

Требуется специальный излучающий термостат , который быстрее реагирует на температуру пола, а также может контролировать температуру воздуха в помещении. Подобная система может подключаться к Интернету, позволяя в режиме реального времени наблюдать и регулировать настройки и графики термостата.

Старые излучающие системы не имели автоматической регулировки температуры воды и имели только одну настройку температуры.Это означало, что зимой им было комфортно в некоторые моменты, но в другое время было либо слишком жарко, либо слишком холодно. Они использовали термостатический смесительный клапан .

Есть много типов излучающих трубок, которые использовались за последние 30 лет. Обычно мы можем подключить этот старый тип к нашим современным трубкам из полиэтиленгликолята, чтобы мы могли подключаться к нашим современным коллекторам.

Radiant Control для подключения к Интернету

Наша цель – стать ведущим магазином сантехники и систем отопления, вентиляции и кондиционирования Martha’s Vineyard. – мы ценим возможность обслуживания, установки и спасения вашей системы лучистого отопления !

Поиск и устранение неисправностей в системе теплого пола

Система лучистого обогрева пола – популярный метод отопления домов и зданий.Он работает, излучая тепло от пола вверх и распределяя тепло по комнате. Они могут работать хорошо, но иногда вам нужно устранить неполадки в системе, чтобы она продолжала работать. Вот некоторые проблемы и способы их решения, если ваша система водяного теплого пола не работает должным образом:

Проверьте, работают ли клапаны

Через 3 порта клапана (горячее, холодное и смешивающее) должна течь вода. через них при правильной температуре. Когда возникает проблема с клапаном, чаще всего это связано со смесительным клапаном.Он должен подавать теплую воду обратно в систему обогрева. Если это не так, регулируйте клапаны до тех пор, пока не получите нужную температуру тепла, которая должна течь через них. Сравните температуру выходящей смеси с настройкой клапана, чтобы убедиться, что они совпадают. Если нет, замените именно этот порт.

Проверьте трубку

Трубка, установленная в системе, может заржаветь или покрыться плесенью, особенно если она сделана из стали или чугуна. Это может заблокировать ваши трубы. Лучше всего снять эти трубки и заменить их на трубки из этиленпропилендиамина, также называемые SoloRoll.Если они забиты, их легко обработать фунгицидом или продуть сжатым воздухом.

Замена напольного покрытия

Температура воды в системе лучистого теплого пола зависит от типа пола, под которым она установлена. Если вы не подберете температуру для пола, у вас возникнут проблемы. Когда вы устанавливаете новые полы или меняете напольные покрытия, убедитесь, что тип вашего пола соответствует рекомендуемой температуре для вашего котла, чтобы убедиться, что система отопления работает должным образом.

Недостаточно тепла

Если система лучистого теплого пола не дает достаточно тепла, возможно, проблема связана с самим бойлером или температурой воды. Сначала проверьте, периодически ли включается и выключается ваш котел. Если он всегда включен, значит, ваш котел слишком мал для системы. Затем проверьте температуру воды, чтобы убедиться, что она не слишком горячая. Например, если температура превышает 110 градусов по Фаренгейту и идет к бетону или гипсокартону, это слишком жарко.

Нагнетательный насос

Если вы используете нагнетательный насос, может возникнуть проблема с датчиками на подающей и нагнетательной трубах, а также с соответствующими датчиками наружной температуры.Если наружный датчик неисправен, он не сможет обеспечить нужную температуру для подаваемой воды, что может вызвать слабый нагрев или другие проблемы. Вы можете проверить, работают ли ваши датчики с резистором, который сравнит показания в сопротивлении с рекомендованными температурами.

Монтаж сантехники для теплого пола – Clever Moderns

Этот пост содержит партнерские ссылки, то есть я получаю комиссию (без дополнительных затрат для вас), если вы решите совершить покупку по моим ссылкам.Я делюсь партнерскими ссылками только на вещи, которые: а) мы действительно использовали (или сопоставимые предметы, если исходный элемент больше не доступен), б) которые я бы использовал снова, и в) которые, как я думаю, принесут пользу вашей сборке. См. Мое раскрытие для получения дополнительной информации.

Обогрев хижины Quonset с помощью теплого пола

Лучистое отопление пола станет одним из удобств, которые мы создаем в доме, и мы очень рады этому. Каждый раз, когда у вас есть открытое высокое пространство в доме, самый эффективный способ его обогрева – это излучение в пол, что делает его отличным решением для обогрева дома-хижины Quonset.Обдувание горячим воздухом большого возвышенного помещения, как я уверен, вы можете себе представить, очень неэффективно – тепло просто поднимается до потолка.

С другой стороны, мягкое нагревание снизу не только более эффективно, но и обеспечивает больший комфорт в целом. Теплые ноги вызывают в целом большее ощущение тепла по всему телу, а лучистое тепло менее склонно к ощущению сквозняка, как когда включается печь и начинает обдувать воздух.

Этот пост в основном посвящен нашей системе рециркуляции воды через трубы в плите перекрытия; для получения более подробной информации о настройке труб и заливке плиты см. этот пост.Кроме того, этот пост содержит партнерские ссылки, и вы можете узнать больше о нашей политике в отношении партнерских ссылок в наших Условиях использования.

Основы нашей системы

Вот схема нашей системы, за которой следует пошаговое объяснение, привязанное к числам; под объяснением – несколько крупных планов с разных ракурсов:

Вода поступает в здание. Сразу за картинкой слева – наш главный запорный клапан. См. Также деталь № 1 ниже.
Манометры по обе стороны от фильтров.Заметное падение давления с одной стороны на другую будет признаком того, что пора менять фильтры.
Двойная фильтрующая система (это только корпуса – фильтрующие элементы в них еще не установлены).
Это тройник, ответвляющийся на коллектор, подающий холодную воду в дом; В левой части изображения находится запорный клапан (4a), позволяющий полностью отключить холодную воду, подаваемую в ванную комнату и кухню.
Накидка для шланга, которая при необходимости может служить сливным отверстием.
Ингибитор образования накипи, помогающий продлить срок службы нашего водонагревателя без резервуара.
Обратный клапан, также известный как предохранитель обратного потока (белая вертикальная линия № 10 проходит за ним, см. Деталь № 2 ниже).
Двухконтурный коллектор: (8a) подает горячую воду в ванную комнату и зону отдыха этажами выше, но эта трубка еще не установлена. (8b) будет то место, где вода будет возвращаться с вышеуказанных этажей.
Коллектор с тремя петлями: (9a) направляет воду вниз по оранжевой трубе в плиту пола; (9b) – это место, где вода возвращается снизу.
(8b) и (9b) соединяются вместе в (10), и вся холодная вода, возвращающаяся с пола (-ов), направляется в водонагреватель.
Горячая вода, выходящая из водонагревателя, сразу же отводится и, проходя через запорный клапан (11а), попадает в коллектор, питающий дом.
Это насос, который включается, когда термостат срабатывает «воздух слишком холодный, подай больше тепла». Когда насос работает, он забирает горячую воду из водонагревателя и закачивает ее в пол через (8a) и (9a).
Расширительный бак для сброса избыточного давления в системе, создаваемого водонагревателем.
Этот клапан в верхней части системы расположен так, чтобы улавливать воздух, который может накапливаться и вызывать проблемы в водонагревателе и неэффективность системы. Поместив ведро под открытый конец внизу, можно открыть клапан и удалить воздух из системы. См. Также деталь № 4 ниже.
Это ключ для снятия корпуса фильтра для установки / замены фильтра.
Для дальнейшего удаления воздуха из системы сюда можно подсоединить короткий шланг для подключения к небольшому насосу, погруженному в ведро.Когда ведро наполовину заполнено водой и помещено под открытый конец (14), насос может направлять воду через напольную трубу, вытесняя воздух, когда открытый конец (14) сбрасывает воду (и любой падающий воздух). обратно в ведро.

Деталь № 1: Водонагреватель в точке (10) (11) и ниже, основная линия (1) с запорным клапаном. Деталь 2: Обратный клапан (7) проходит перед обратной магистралью холодной воды (10).
Вертикальная белая трубка в дальнем правом углу – это открытый конец (14). Деталь № 3, показывающая холодные и горячие коллекторы, которые будут питать ванную комнату и кухню.
Запорные клапаны (4a) и (11a) находятся справа по центру. Деталь № 4: Улучшенный вид на удлинительную линию продувки (14) и ее клапан.

Надеюсь, все это имеет смысл и поможет вам понять нашу систему!

А летом?

Если вы задаетесь вопросом: «А что насчет летнего времени, когда вы хотите принять горячий душ, но не хотите топить пол?» Я предлагаю вам еще раз взглянуть на приведенную выше последовательность с этой точки зрения.Вот что будет:

Каждый раз, когда вы включаете кран при неработающем насосе, будь то летом или зимой, горячая вода будет выходить из водонагревателя в точке (11) и сразу же течь через клапан (11a) вверх в дом. Пока насос не работает, эта нагретая вода не будет проходить через пол. Стандартное давление воды в системе просто направит свежую холодную воду через пол в водонагреватель, а затем в кран или душ. Таким образом, даже летом вода в полу постоянно циркулирует в системе и не застаивается.

Но всякий раз, когда срабатывает насос, и только когда он перекачивает , он забирает воду непосредственно из водонагревателя и направляет ее в пол, а затем обратно через водонагреватель, повторяя при необходимости, пока пол и, следовательно, воздух в помещении достаточно прогрет.

Несколько дополнительных советов

Некоторые вещи, которые могут быть полезны, но не упомянутые выше:

Если вы выполняли сантехнические работы самостоятельно, вы, вероятно, использовали тонкую белую тефлоновую ленту для герметизации резьбовых соединений.Эта синяя лента для уплотнения нитей – гораздо лучший выбор, она тяжелее тонкой тонкой белой ленты. Немного дороже, но с тех пор, как мы его обнаружили, он сэкономил нам массу времени и усилий.
Трубка Pex: помните, что Wirsbo и PEX – это не одно и то же! Они выглядят очень похоже, но детали не взаимозаменяемы. Будьте осторожны, если спешите в строительный магазин.
Наши коллекторы для напольных труб (позиции 8a / b и 9a / b) были куплены на Amazon, но те, которые у нас есть, похоже, больше не доступны, и у нас нет хороших предложений для ссылки для тех, кто прямо сейчас.Если мы узнаем о хорошем варианте для коллекторов, мы обновим этот пост; тем временем я предлагаю узнать в местном водопроводном магазине.

И, наконец, если вы хотите увидеть, как мы устанавливали трубы перед заливкой плиты, вы можете вернуться к этой публикации прошлой осени.

Как всегда приглашаю ваши вопросы в комментарии. Спасибо за прочтение!

Хотите узнать о Quonsets? Готовы узнать больше об этих причудливых, удивительных, блестящих, круглых сборных конструкциях? Оставьте свою информацию ниже, и я начну с моей серии учебных пособий по электронной почте.Хотите построить недорогой, но красивый дом без долгов? Рассматриваете отключение от сети? Или вы просто устали от одного и того же старого и хотите чего-то уникального и красивого? Quonset House может быть для вас ответом.

Следуйте за нами в Instagram и Facebook. У нас также есть частная группа в Facebook под названием DIY Quonset Dwellers, где мы делимся обсуждениями, советами по дизайну и строительству с другими, кто заинтересован в строительстве собственного дома-хижины Quonset. Группа в Facebook, насчитывающая почти 3000 участников, выросла в самостоятельный удивительный ресурс! Узнайте больше и подайте заявку на вступление в группу Facebook здесь.

Теплый пол и повреждение воды

Зима пришла на Запад. Для наших соседей в Вайоминге, Колорадо и Нью-Мексико это означает, что обогреватели включились. Многие люди обратились к лучистому теплому полу. За последние несколько лет он стал популярной тенденцией в области отопления как для новых домов, так и для домов, находящихся на ремонте. И на это есть веские причины, поскольку лучистый пол с подогревом является одним из наиболее энергоэффективных способов обогрева дома, позволяя сэкономить от 15 до 30 процентов на счетах за отопление, и он работает практически со всеми типами напольных покрытий, включая ламинат, дерево, плитку. , камень и ковер.

В отличие от радиаторов, которые нагревают часть комнаты и оставляют другие части холодными, или обычных систем принудительного воздушного отопления, которые выдувают воздух с температурой 120 градусов, который быстро поднимается к потолку и оставляет холодную нижнюю часть комнаты, лучистое отопление пола обеспечивает постоянное одеяло тепла там, где это нужно больше всего.

Системы лучистого отопления для всего дома используют гидравлическую (водяную) энергию, циркулирующую воду от бойлера или водонагревателя по петлям полудюймовых полиэтиленовых трубок под полом.Благодаря относительно небольшому количеству движущихся частей теплый пол практически не требует обслуживания. Тем не менее, ни одна система не может работать полностью без проблем, и возможны случайные утечки. Полиэтиленовые трубы PEX, используемые для систем теплого пола, сами по себе чрезвычайно долговечны. Однако он может быть поврежден из-за внешнего воздействия, например, провисания половиц или трещин в камнях, и он может начать протекать… вызывая повреждение водой полов, стен и потолков. Если это произойдет с вами, позвоните нам. Мы можем использовать специальную систему обнаружения утечек, чтобы определить место утечки и минимизировать повреждение вашего дома и имущества водой.

В других случаях могут возникнуть утечки воды из котла, используемого системой. Смесительный клапан на баке с горячей водой термостатически регулирует температуру воды, подаваемой по трубам. Из-за неисправности этого клапана и утечки воды из клапана вы можете пострадать от воды. Всегда хорошо следить за своим котлом. Хороший признак того, что котел неисправен, – в вашем доме не так тепло, как должно быть. Бойлер может не нагреть воду достаточно для достижения желаемой температуры или может перегреться, что со временем может привести к повреждению материала пола.Зональные клапаны или циркуляционные насосы на бойлере также могут выйти из строя по ряду причин, что позволяет горячей воде выталкиваться из котла в трубопровод. Профессионал может легко заменить любой из этих клапанов или насосов, чтобы ваш котел и система лучистого отопления работали должным образом.

Проблемы, которые возникают с вашим лучистым теплым полом, следует доверить профессионалу, но из-за надежности систем лучистого теплого пола любые проблемы, которые действительно возникают, всегда немногочисленны и далеки друг от друга, что делает эту, возможно, лучшую систему отопления для вашего дома. .

Если вы столкнулись с повреждением воды из-за системы лучистого отопления, позвоните нам… мы можем помочь. Позвоните нам!

Специалисты по добыче воды специализируются на восстановлении повреждений, нанесенных водой, очистке сточных вод, удалении плесени, восстановлении повреждений от огня и дыма, устранении повреждений, нанесенных наводнением. У нас есть 3 пункта обслуживания.

АВАРИЙНАЯ СИТУАЦИЯ 24/7 ПОВРЕЖДЕНИЕ ВОДЫ
БЕСПЛАТНЫЕ ОСМОТРЫ

ЗВОНИТЕ: 970-581-4498 Северный Колорадо

ЗВОНИТЕ: 307-220-5900 Юго-Восточный Вайоминг

Санта

-6500 Альфреда

– 505-250 , Районы Нью-Мексико

Как работает система водяного отопления? – Котлы для нагрева воды | Поставщики оборудования для водяного отопления

Гидравлическое отопление красиво в своей простоте.Гидравлическая система просто нагревает воду и направляет ее по герметичным трубам к радиаторам по всему дому. Герметичную систему можно также использовать для обогрева полотенцесушителей, плит перекрытия и даже бассейнов в любом месте, где это необходимо.

Hydronic Heating нагревает воду у источника с помощью сверхэффективных газовых котлов. После использования вода возвращается для повторного нагрева через систему рециркуляции. Эта система «отопления» отделена от горячего водоснабжения дома. Панельные радиаторы работают как «излучатели тепла» в каждой комнате, отталкивая естественное лучистое тепло, которое распространяется равномерно.Радиаторы можно отрегулировать индивидуально, чтобы обеспечить максимальный комфорт в каждой комнате, в жилых помещениях может быть теплее, чем в спальнях. В отличие от систем центрального отопления с принудительной подачей воздуха, в них отсутствуют частицы, переносимые воздухом, что обеспечивает полное отсутствие пыли и аллергенов, что делает его идеальным для лечения таких заболеваний, как астма.

Современные технологии гидроники позволяют доставлять тепло точно в нужное время и в нужное место. Возможны несколько конфигураций системы, каждая из которых способна удовлетворить точные требования к комфорту своего владельца.Некоторые из них могут быть такими же простыми, как водонагреватель резервуарного типа, подключенный к петле из гибких пластиковых трубок для обогрева пола в ванной. Другие могут использовать два или более бойлеров, работающих поэтапно, выделяя тепло через ряд излучателей тепла. Этот же котел (-ы) может также обеспечивать горячее водоснабжение здания. Они могут даже обогреть бассейн или растопить снег, падающий на подъездную дорожку. Хорошо спроектированные и правильно установленные гидравлические системы обеспечивают непревзойденный комфорт и топливную экономичность на протяжении всего срока службы здания.

Гидравлические системы, которые передают большую часть тепла за счет теплового излучения, уменьшают температурную стратификацию воздуха и, таким образом, уменьшают потери тепла через потолки. Комфорт часто можно поддерживать при более низких температурах воздуха, когда пространство обогревается лучистым излучением. Это ведет к дополнительной экономии энергии. Зонированные гидронные системы позволяют поддерживать в незанятых помещениях более низкие температуры, что также снижает потери тепла и снижает расход топлива.

Теплый пол Часто задаваемые вопросы

Подогрев пола

Что такое водяной теплый пол обогрев?

В Теплые полы Гидравлическая система водяного теплого пола состоит из пластиковые трубки, проложенные в полу, циркулирующие в тепле вода в разные зоны, согревая поверхность пола.

Как работает система водяного теплого пола?
С Теплые полы Система водяного теплого пола с подогревом, теплая вода циркулирует через Трубки PEX в каждую комнату или зону. Как только вода поступит в каждую зону, вода охлаждается и возвращается к источнику тепла, повторно нагревается и затем повторно распространен.Отдельные температуры можно контролировать с помощью многозонный контроллер. Вода может передавать энергию более компактно и эффективнее воздуха. Туба может транспортировать энергии достаточно для обогрева всего дома. Для подробностей пожалуйста увидеть однозонный контроллер.

Сколько времени водяной теплый пол отопление использовалось?

Применено водяное отопление. даже во времена Римской империи около 2500 лет назад с использованием глины трубы.Только в последнее время, так как примерно 1975 г., практично ли было устанавливать недорогие пластиковые трубы в полу.

Какой тип оборудования делает гидронная система? требовать?

1. Источник тепла.

2. Жидкость распределение (одна или несколько зон).

3.Контроллер зоны с реле и термостатом.

Is требуется техническое обслуживание с Теплые полы Гидравлическая система водяного теплого пола?

Очень-очень мало или нет требуется техническое обслуживание.

Что делает Продукты CITO делать?

CITO Products, Inc. – это производитель компонентов для теплого пола и системы. Целью продукта CITO является спроектировать и построить высокопроизводительный, доступный, простой, ремонтопригодный, и надежные теплые полы Системы водяного теплого пола.

Что территория делает CITO Products отправить?

Мы не установили территориальных ограничение в применении Теплые полы Системы водяного теплого пола.Холодный дом во Флориде – это как желательно как дома в Канаде, чтобы быть в комфортной диапазон температур.

Можно ли установить водяную систему водяного теплого пола в существующий дом?

Это необходимо оценить на в каждом конкретном случае. Обычно – если потолок в подвал доступен Q-панели можно установить на пол выше и небольшие линии подачи и возврата могут быть подключен к источнику тепла.

В чем преимущество использования водяной теплый пол с высоким потолки?

Теплые полы Системы водяного теплого пола очень эффектен при высоких потолках и окнах. Его врожденные добродетели были очень полезны в этом тип строительства.Такие преимущества, как удержание жильца комфортный, а более прохладный потолок снижает счет за отопление.

Почему это хорошая система отопления для здорового человека проблемы?

Потому что нет отопления воздуховоды с теплые полы Система водяного теплого пола с пониженным движение воздуха и менее циркуляция пыли, запахи и аллергены.Не осушая воздух, система не пропускает влагу, предотвращение развития плесени и грибка. Нет ничего лучше и здоровее система отопления доступна, чем Warm Floors Hydronic Radiant Floor Отопительная система. Подарит тепло и комфорт там, где это необходимо человеческому организму.

Вернуться к Верхняя

Q-панели

Что такое Q-Panels ?

Q-Panels алюминиевые прикрепляемый излучающие панели, которые защелкиваются на трубке PEX и затем прикрепляются скобами к балке перекрытия.Модель Q-панели быстро нагревают, быстро меняя комнатная температура по мере необходимости. Увидеть Теплые полы Приостановленный Конвекционный пол с Q-Панели .

Сколько Q-Panels будет нужный?

Это определяется Расчет теплопотерь.

На каком расстоянии должны находиться Q-Panels и трубопровод?

На расстоянии, определяемом Расчет теплопотерь.

Вернуться к Верх

Нагревать Источник

Какой вид лучше обогреватель, который можно использовать с Warm Floors Hydronic Radiant Floor Отопительная система?

Теплые полы Hydronic Система лучистого теплого пола можно использовать с любым источником тепла, однако лучшая производительность может быть получена с новый высокоэффективный водонагреватель, в котором пламя внутри резервуара для воды.

Источник тепла должен иметь закрытое горение. Свежий воздух поступает из снаружи, таким образом, не использует кислород изнутри жилище.

Природный газ самый удобно с последующим сжиженным газом.

Любой источник тепла можно использовать с Теплые полы Системы водяного водяного отопления, при условии, что температура ограничена в пределах системная спецификация.

Лучше всего подходящий обогреватель должен иметь следующие:

Нагрев из нержавеющей стали теплообменник для долгого срока службы и высокой производительности
Герметичное сгорание до избегать использования кислорода изнутри жилища
Высокая производительность обменник
(теплота сгорания внутри водяного бака)
Резервуар, обеспечивающий стабильность и работа при низких температурах
Выход переменного тока в БТЕ на компенсируют широкий диапазон тепловых нагрузок
Линия отвода конденсата

Теплые полы испытал и оценил некоторые обогреватели в наличии.Увидеть Теплые полы Каталог продукции.pdf

Есть ли Теплые полы Система водяного теплого пола с подогревом, обеспечивающая горячее водоснабжение. воды?

Да посмотри Теплые полы Руководство по установке.pdf

Требуется ли механическое помещение с Теплые полы Гидравлическая система водяного теплого пола?

Механическое помещение – изящный способ чтобы отделить остальное полезное пространство, однако с Теплые полы очень компактный и монтируется на стену в отдельную комнату не нужен.

Отдельная вода нагреватель необходим с Warm Floors Hydronic Radiant Floor Отопительная система?

A Теплые полы могут быть сконфигурированы для обеспечения ГВС от единого источника тепла.

Нужно ли всему дому греться?

В зависимости от дизайна дома может иметь однозонную или многозонную систему.А Однозонная система Warm Floors состоит из запорной арматуры контура которые можно использовать для отключения или уменьшения нагрева неиспользуемой площади. В многозонной системе дизайн состоит до 8 зон до контролировать каждую зону индивидуально. Выбор зависит о требованиях к применению и контролю.

В чем разница между «бойлер» и водонагреватель?

Котел использовался, когда пар был предпочтительным способом обогрева домов и больших помещений. здания.Это было тогда, когда уголь был дешевым, а разработка и производство нагревателей находились на пределе своих возможностей. младенчество. Пластика не было на рынок так, материал выбора был литым железо и сталь.

С введением пластика, теперь можно отапливать участки с более низким температуры, что делает котел устаревшим.

При более низких температурах любая «производитель тепла» будет работать более эффективно, что сделает «Водонагреватель» идеально подходит для теплого пола.

Is теплые полы котел безопасен?

Котел работает под давлением и высокие температуры, поэтому не рекомендуется в домашних условиях. Нам не нужно ничего варить. A Warm Floors Hydronic Radiant Floor Система отопления работает очень эффективно при низких температурах (обычно 88-140 F).Было бы неэффективно нагревать жидкость до высокой температура просто должна быть снижена до более низкой температура, например, в случае “бойлера” Установка ».

Солнечные панели доступен с Warm Floors Hydronic Radiant Floor Отопительная система?

Может использоваться солнечный источник тепла. как дополнительный источник тепла.Успех этого Тип установки зависит от многих факторов. Мы рекомендую вам работать с местной солнечной эксперт.

Аг Тепловые системы доступен с Теплые полы Гидравлический лучистый пол с подогревом Система ?

Модель Теплые полы могут очень успешно работать с тепловыми насосами, и мы рекомендуем вам работать с Ваш местный геотермальный эксперт.

Вернуться к Верх

Установка

Где можно ли найти подрядчика для установки Теплые полы Hydro nic Радиант Правильно ли система теплого пола?

С информацией в Теплые полы Руководство по установке , любой квалифицированный подрядчик по отоплению или технический специалист сможет для успешной установки системы.Все основные компоненты Теплые полы Система водяного теплого пола предварительно смонтирована by CITO Products, Inc. и готовы к подключению.

Как нужно много Q-панелей?

Это определяется расчет теплопотерь.

Банка Теплые полы Гидравлическая система теплого пола с подогревом может быть установлена только в ванной комнате?

Да, однако на небольшой площади это может быть экономичнее установить электрический система.A Warm Floors Hydronic Radiant Floor Система отопления экономична когда весь дом отапливается от единственного тепла источник.

Сколько электроэнергии потребляет Теплые полы Требуется система водяного теплого пола?

В Установка Warm Floors , 20 ампер выключатель – это все, что нужно для обеспечения электрический ток для запуска.Чтобы запустить эту систему с перерывами, фактический ток менее 5 ампер от розетки на 120 В.

Какие структурные требования на верхнем этаже?

Трубка верхнего этажа установлен в потолке снизу. В приостановленный рекомендуется конвекционный пол.Эта установка простой и экономичный. Q-Panels являются прикрепляется к трубке PEX, а затем прикрепляется скобами к балке пола.

Трубки

какие трубки рекомендуется в Warm Floors Hydronic Radiant Floor Отопительная система?

Теплые полы рекомендует использовать высококачественный PEX (полиэтилен). трубка, разработанная специально для водяного теплого пола.это прочный, гибкий, легкий и морозостойкий стойкий. Трубки PEX долговечны и не подвержены влиянию агрессивные добавки к бетону или водные условия. Типичный дом использует ID (5 / 8OD), а в коммерческой установке используются трубки с внутренним диаметром (7 / 8OD).

Сколько НКТ понадобится?

Это будет определено по форме расчета теплопотерь.

Как далеко друг от друга, если расстояние между трубками быть?

Это будет определено по форме расчета теплопотерь.

Вернуться к Топ

Стоимость

По сравнению с другими системами, это Теплые полы Система водяного теплого пола с водяным охлаждением рентабельна?

A b абсолютно, Warm Floors Hydronic Radiant Floor Системы отопления были спроектированы так, чтобы конкурентоспособны с обычными системами.

Можно мне качество гидронный излучающий система теплого пола по доступной стоимости?

Да, ты можешь. При правильной конструкции и установленной системе все экспериментальные и загадочные затраты могут быть устранены.

Сколько стоит теплые полы Гидравлическая система водяного теплого пола Стоимость?

Стоимость может варьироваться в широких пределах, так как установка зависит от многих факторов, включая установку ГВС.

Сколько будет Теплые полы Стоимость эксплуатации системы водяного теплого пола?

В сравнении к обычному горячему воздуху, радиаторам или плинтусу обогрев Теплые полы Hydronic Система теплого пола всегда снижает расходы на отопление благодаря правильному применению. физика, обеспечивая тепло там, где это необходимо, и не под потолком и не в дымоходе.30% – 40% можно ожидать снижения затрат.

Вернуться к Топ

Планировка

Как я могу получить предложение?

Заполнив наши Запрос квоты форма.Расчет теплопотерь и будет оказана помощь в планировании, чтобы гарантировать успешная установка.

Есть ли плата за предложение?

Мы не берем плату за ориентировочную предложение.

Предлагаются ли услуги дизайна ?

Да, мы предлагаем услуги по дизайну 12 квадратный фут обычно.

Можно ли произвести частичную оплату?

Мы не финансируем проекты. Обычно проект инициируется с 50% первоначального взноса и баланс подлежит оплате перед отправкой. FOB Уотертаун, Висконсин.

Вернуться к Топ

Вентиляция

Какой тип вентиляции бывает доступно с Warm Floors Hydronic Radiant Floor Отопительная система?

Собственная утечка (проникновение) будет составлять небольшое количество воздухообмен обычно 1/8 объема в час на хорошо построенном доме.Если дополнительная вентиляция желательно, теплообменник с рекуперацией тепла воздух-воздух может быть установлен. Этот воздушный теплообменник является частью потери тепла расчет.

Вернуться к Топ

Воздух Кондиционер

Можно ли охлаждать пол холодом? воды?

Нет.Согласно основному закону физика, холодный воздух тяжелее теплого в результате холодные полы и теплые комнатные температуры, поэтому холодный воздух должен подаваться из потолок для снижения влажности. Невозможно выполнить как с единой системой, так и ждем хорошего представление.

Есть ли Теплые полы Hydronic Radiant Floor Heating System работает вместе с воздухом кондиционирование?

Система кондиционирования воздуха может быть контролируется тем же термостатом, однако функция – удалить излишки влаги и охладить жилище сверху.

Так как типичная система отопления предназначен для повышения температуры до 100 F (20 ниже 0 до 80 выше) и охладить от 100 до 70 нет возможности нагревать и охлаждать эффективно работать на обоих. Есть множество поставщиков, которые Обеспечить небольшие системы охлаждения с высокой скоростью воздуховода что будет делать охлаждение эффективно . Система Unico, Космический Пак, Системы Hi-Velocity, или ECR Technologies, Inc.

Вернуться к Топ

Проблемы

Что делать, если трубка сломалась в пол?

Со многими милями труб установлено за последние 25 лет, ни одной поломки накопилось.Случайное повреждение, например, вбивание гвоздя в трубку, может легко ремонтируется с помощью муфты. Трубка выдержит превышает 100 фунтов на квадратный дюйм при 180 F и используется в типовая установка при давлении менее 10 фунтов на квадратный дюйм и менее чем 160 F.

Что можно сделать, чтобы предотвратить трубку от замерзания в случае отключение?

Если жилище без присмотра в зимой в течение длительного периода времени, гликоль может быть добавлен раствор или резервный генератор быть установлен для обеспечения электроэнергией других Техника.

Является ли теплый пол водяным? Система лучистого теплого пола создает нежелательные шум?

Циркуляционная жидкость течет при низкая скорость, что делает его практически бесшумным в каждая часть дома.

Трубка подвешена к полу будет расширяться и сжиматься в рамках Q-Panel и выполняет незаметно.

Вентилятор горения источника тепла обычно находится в отдельной комнате и не будет заметно из любой точки дома.

Вернуться к Топ

Строительство

Какой метод строительства лучше всего для теплого пола?

Лучшая теплопередача, производительность и стабильность достигаются с помощью бетона а также строительство плитки.Более низкие рабочие температуры сделать его практичным для солнечной и земной связи тепловые насосы. Однако конструкция деревянного каркаса с фанерными полами и ковровым покрытием можно эффективно нагревается с помощью Q-Панели .

Конструкция фундаментной плиты с изоляцией по периметру.

Плита фундамента в подвале с утепление земли.

Подвесной бетонный пол с сеткой и бетонным покрытием.

Деревянные балки с фанерой террасная доска и 2 легких бетон

Деревянные балки с фанерой настил и ковролин

Вернуться к Топ

Пол Покрытия

Какие могут быть полы используется с теплый пол Система водяного теплого пола?

Любой пол можно использовать с Теплые полы Система водяного теплого пола с подогревом, однако производительность будет сильно отличаться со строительным материалом.

Плитка отличный выбор, так как плотный материал обеспечивает отличный проводник тепла и сохраняет энергию в течение длительных периодов времени.
См. www.tileusa.com

Бетон отличный недорогой выбор и может применяться во многих декоративных цветах и узоры.
См. www.decorativeconcreteinstitute.com

Ковер хороший изолятор и может быть рационально используется в центре комнаты с плиткой по периметру. Это отличный способ добиться как цели: удобная и эффективная система.

См. www.carpet-rug.com

Паркет готовые паркетные полы хороший выбор, однако предпочтительнее напольное покрытие из полос, а не из досок. Древесина должна иметь невысокую влажность при установке.

См. www.hardwoodcouncil.com

Вернуться к Топ

Изоляция

До Теплые полы Системы водяного теплого пола требуют теплоизоляции технические характеристики?

Хорошо утепленное жилище с хорошая изоляция обеспечивает температурную стабильность и более низкие эксплуатационные расходы, независимо от типа используется система отопления.

Какая изоляция нужна на плита на строительной площадке?

Плита на грунтовой конструкции должна быть утеплена. для минимизации миграции тепла по периметру почвы, если вы не хотите, чтобы самые ранние тюльпаны были Соседство.

Воды Лечение

Водоподготовка для Теплые полы Системы водяного теплого пола:

Все системы теплого пола никогда не грелся постоянно.Вода должна быть лечится от альгицида или фунгицида, чтобы избежать бактерий рост, независимо от типа используемый источник тепла.

Для жилища, постоянно заняты

A Теплые полы Гидравлическая система водяного теплого пола может использовать воду лечение, которое защитит систему от любых фунгицид / альгицид.

Для подробности см. Инструкция по установке.

Вода Защита от замерзания
А Теплые полы В системе водяного теплого пола может использоваться морозостойкий раствор, защитит систему от замерзания. Смесь до 50%, обеспечивая защиту до -20 F без любые значительные изменения вязкости.

Для подробности см. Инструкция по установке.

Вернуться к Top

Плюсы и минусы водяного отопления

От: Первая поставка

В системах водяного лучистого отопления используется горячая вода и теплообменник для передачи тепла внутри домов и коммерческих помещений.Некоторые люди удивляются, узнав, что гидравлические системы нагревают поверхности конструкции, а не воздух. Это контрастирует с системами печей с принудительной подачей воздуха, которые работают за счет нагнетания нагретого воздуха в пространство для вытеснения более холодного воздуха. Гидравлические системы в старых домах направляют пар к чугунным радиаторам. Современные системы поставляют горячую воду в небольшие обогреватели плинтуса. В других современных системах нагретая вода циркулирует по контурам лучистого отопления, установленным под полом. Эти системы сохраняют пол в тепле при обогреве дома.Гидравлические системы – отличный выбор для одних ситуаций, но не для других.

Преимущества водяного отопления

Большинство людей, живущих в верхней части Среднего Запада, используют принудительное воздушное отопление, однако выбор системы водяного отопления имеет ряд явных преимуществ. Вот список преимуществ использования водяного отопления для отопления дома.

Недостатки водяного отопления

Хотя гидравлические системы отопления идеально подходят для определенных ситуаций, есть некоторые недостатки, о которых следует помнить, если вы рассматриваете гидравлическую систему.Ниже приводится список недостатков жидкостного отопления.

Лучший источник тепла

Горячая вода, используемая в гидравлических системах, обычно нагревается котлом, работающим на природном газе, пропане или мазуте. Другие системы полагаются на тепловые насосы, солнечное тепло или водонагреватели по запросу. В самых надежных излучающих системах вместо бойлеров используются водонагреватели высокой эффективности.Преимущество безбаквальных водонагревателей заключается в том, что они могут мгновенно нагревать воду, что позволяет экономить электроэнергию за счет сокращения общего времени работы. Системы безбаквальных водонагревателей также стоят меньше денег и более эффективны, чем стандартные водонагреватели.

Комфорт Первый

Система отопления и охлаждения будет играть огромную роль в повседневном комфорте домовладельца. Правильная система обеспечит годы энергоэффективной службы, а неправильная система неизбежно приведет к неудовлетворенности и дополнительным расходам.Преимущества и недостатки, перечисленные в этой статье, должны помочь любому, кто ищет новую систему HVAC, сделать осознанный выбор. Положитесь на First Supply за информацией, инструментами и расходными материалами.

Как включить водяной теплый пол: подача теплоносителя в систему, тестовый запуск, первый прогрев

подача теплоносителя в систему, тестовый запуск, первый прогрев

Подача теплоносителя в систему

Тестовый запуск

Как запустить теплый водяной пол правильно?

Запуск теплого пола

Запуск теплого пола водяного. Как включить и правильно запустить теплый водяной пол? Теплый водяной пол как запустить

10 советов по монтажу от экспертов

Запуск теплого пола

Как включить и правильно запустить теплый водяной пол? Теплый водяной пол как запустить

Запуск тёплого водяного пола, заполнение водой, ввод в эксплуатацию

Основные моменты ввода в эксплуатацию тёплого водяного пола

Порядок ввода в эксплуатацию тёплого водяного пола

Заполнение системы тёплого пола теплоносителем

Заполнение тёплого пола с закрытой системой отопления

Не греют водяные теплые полы?

Причины неработоспособности нового водяного теплого пола

Нарушение правил и технологий монтажа

Неправильный ввод в эксплуатацию

Неисправность оборудования

Причины неработоспособности исправно работавшего тёплого пола

Выгоняем воздух из водяного теплого пола правильно

Как появляются проблемы

Почему надо удалять воздух

Конструктивные особенности

Алгоритм удаления воздуха

Составные элементы оборудования

Дополнительные рекомендации

Видео

Проверка системы водяной теплый пол. Опрессовка

Вступление

Начало работ по проверке (опрессовке) водяного теплого пола

Проверка водяного теплого пола при использовании металлопластиковых труб

Проверка водяного теплого пола при использовании труб из сшитого полиэтилена

Дополнительная проверка системы водяной теплый пол

Запуск водяного теплого пола

Прогрев системы водяной теплый пол

Напольные покрытия для чистовой отделки полов с системой теплый водяной пол

Другие статьи раздела: Теплый пол

похожие статьи:

Управление теплым полом | Danfoss

Особенности заливки стяжки под водяной теплый пол

Лучистое отопление 101 | Nelson Mechanical Design Incorporated

Поиск и устранение неисправностей в системе теплого пола

Монтаж сантехники для теплого пола – Clever Moderns

Обогрев хижины Quonset с помощью теплого пола

Основы нашей системы

А летом?

Несколько дополнительных советов

Теплый пол и повреждение воды

Как работает система водяного отопления? – Котлы для нагрева воды | Поставщики оборудования для водяного отопления

Теплый пол Часто задаваемые вопросы

Плюсы и минусы водяного отопления

Преимущества водяного отопления

Недостатки водяного отопления

Лучший источник тепла

Комфорт Первый

Добавить комментарий Отменить ответ
