Как залить теплый пол под плитку своими руками: Как укладываются тёплые водяные полы под плитку своими руками

Теплый пол электрический под плитку своими руками: монтаж системы

Кафельная плитка и тёплый пол, словно созданы друг для друга!

Они замечательно дополняют положительные свойства друг друга: плитка не намокает, не «изнашивается», её легко мыть, но она всегда холодная.

Гораздо приятнее наступать на керамику, которая подогревается снизу. Да к тому же кафель отлично передаёт тепло, пропуская его на поверхность с минимальными потерями. Тёплый пол электрический под плитку, делается гораздо проще, чем водяной вариант.

Содержание

• 1 Водяной пол не рекомендован для квартир
• 2 Электрический теплый пол под плитку своими руками
  • 2. 1 Составление схемы
  • 2.2 Подготовительный этап
  • 2.3 Монтаж электрического теплого пола
  • 2.4 Подключение
• 3 Заключение
• 4 Видео на тему

Водяной пол не рекомендован для квартир

Заманчивый вариант – подключить в квартире ветки водяного тёплого пола к центральному отоплению.

Но это недопустимо по ряду причин:

• Повышаются расходы города на центральную систему отопления;
• Насосное оборудование общегородских систем рассчитано на определённую протяжённость труб, а тёплые полы увеличивают их длину;
• Из-за вышеперечисленного, нарушится равномерность распределения тепла, и соседи могут начать замерзать, в то время, как в квартире с тёплым полом станет жарче;
• Технология установки водяных труб требует вливать их в толстую бетонную стяжку, что серьёзно увеличивает нагрузку на перекрытия.

Не стоит идти на риск и нарушать правила. Если будет обнаружена установка водяного пола, его владельцу будет предписан крупный штраф, а все старания пропадут напрасно, потому что полы придётся демонтировать.

Электрический теплый пол под плитку своими руками

Если применяется электричество, ежемесячные расходы семьи возрастают, но проблем с такими полами гораздо меньше. Их можно применять в квартирах, уложить гораздо проще, чем водяной вариант, да и толщина у такого «пирога» совсем не большая.

Есть три разновидности электрических полов:

1. Кабельные.
2. Плёночные.
3. Матовые.

Различаются они своей стоимостью и характеристиками.

Основное, что нужно знать о видах электрических полов, чтобы сделать выбор:

Кабель стоит дешевле всех, но и трудностей при укладке с ним больше всего. Во-первых, кабель, как и водяную трубку заливают в бетонную стяжку (она не такая толстая, но всё-таки ремонт будет долгим, грязным и сложным). Кабель нужно самостоятельно укладывать и фиксировать. Это хорошо, только если требуется запитать поверхность нестандартных размеров.

Обогрев на основе плёнки не менее эффективен, это самое тонкое покрытие. Но браться за его самостоятельную укладку можно, только если есть строительные навыки и уверенность в своих способностях, ведь плёнка не прощает ошибок. Здесь нужно будет делать всё правильно с первого раза.

Маты представляют собой капроновую сетку определённой ширины с кабелем. Можно сказать, что для непрофессионалов – это самый лучший выбор.

Составление схемы

Особенность электрического варианта в том, что на него не рекомендуется водружать тяжёлую бытовую технику, мебель или сантехнику. Даже если мебель на ножках, с низким дном, она будет создавать препятствие равномерной отдачи тепла. Поэтому заранее продумывается расположение громоздких предметов и отмечается на плане комнат.

С одной стороны – это минус, поскольку исключает возможность сделать перестановку в будущем. С другой стороны благодаря тому, что нужно заполнять только пустые участки помещения, сокращаются расходы на ИК-плёнку или маты.

Схема укладки электрического теплого пола под плитку

Выяснив, на каких участках будет укладываться кабель, нужно его распределить по всех площади и вычислить шаг между витками. Для этого площадь нужно разделить на длину кабеля. Шаг не должен быть меньше 7 см!

Если применяются обогревательные маты, шаг рассчитывать не придётся, но важно знать размеры матов ещё до покупки – укоротить или сузить полотно во время укладки не получится.

На этапе составления схемы нужно решить, где будет располагаться терморегулятор, и как к нему будет подводиться проводка.

Всегда сохраняйте план расположения тёплых полов и места соединений. Это может пригодиться в случае ремонтных работ.

Подготовительный этап

Прежде чем приступать к укладке электрических матов, нужно хорошо подготовить поверхность пола.

Она должна быть ровной и чистой:

• Старое покрытие нужно убрать полностью, до бетонного основания.
• Все выпуклости должны быть «стёсаны», зашлифованы. Трещины и ямки заделываются.
• Согласно схеме штробятся углубления для термореле (обычно на высоте примерно 30 см от пола) и каналы для проводки.
• В полу штробится канал для укладки термодатчика. Он должен попасть между витками будущего кабеля.
• Делается тщательная уборка.

После всего перечисленного бетон пропитывается антисептиком.

Монтаж электрического теплого пола

Начинается этап последовательной укладки слоёв стяжки.

1. Гидроизоляция. Нужна ли она под электрическим полом – вопрос спорный, оставленный на усмотрения владельца. Если будет решено делать, то понадобится застелить плёнкой пол с нахлёстом на стены по 10 см.
2. А вот теплоизоляция нужна обязательно, иначе львиная доля тепла будет теряться где-то в перекрытиях. Отлично подойдёт фольгированный утеплитель – пенофол. Блестящим слоем, разумеется, вверх (только в случае с ИК-пленкой не рекомендуется применять материалы с алюминиевой фольгой). Стыки проклеиваются строительным скотчем.
3. Демпферная лента. Это лента из мягкого материала она будет слегка «пружинить» и компенсировать расширение материалов от изменения температуры. Лента фиксируется по периметру внизу всех стен.
4. Устанавливаются термодатчик и термореле. Провода, которые их соединяют, помещаются в гофру, и укладываются в проштраблённые канавки. Важно проследить, чтобы в том месте, где гофра поворачивает со стены на пол, не было залома, а получался плавный переход.

Теперь самый ответственный момент – укладка матов (кабеля или плёнки).

Для укладки кабеля понадобятся специальные фиксажные рейки, которые крепятся к основанию дюбелями. После этого нужно будет залить стяжку (желательно в бетон добавлять пластификатор). Толщина получившейся стяжки должна быть около 2,5-3,5 см.

ИК-плёнка раскатывается поверх утеплителя (от стен отступы по 10 см) и фиксируется по инструкции: либо скотчем, либо специальными ушками на лентах. Контакты должны выходить в ту сторону, где будет термореле. Провода монтируются на клеммы и обжимаются пассатижами (вот тут всё должно быть без ошибок), а места соединения изолируют.

Этапы монтажа электрического пола

Маты раскладываются, если необходимо обойти какое-либо препятствие, сетку можно разрезать и раздвинуть (но стричь кабель нельзя). Для фиксации, маты оборудованы специальными клеящимися вставками, которые располагаются с нижней стороны.

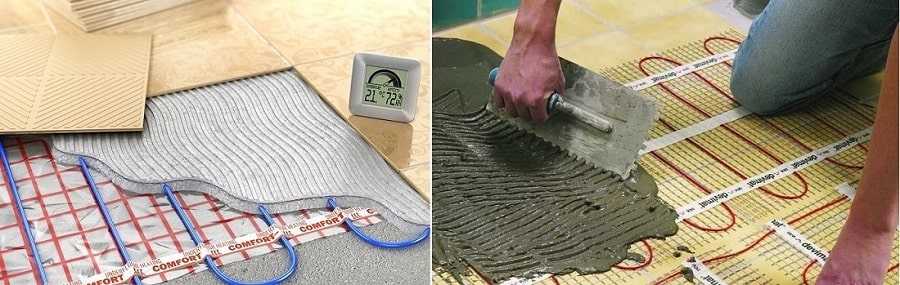

Укладывается плитка. По инструкции готовится плиточный клей. Он наносится прямо на нагревательные маты. Действовать нужно осторожно, чтобы не повредить и не сместить мат. Плитку нужно укладывать так, чтобы её поверхность получалась строго горизонтальной.

После укладки плитки, пол оставляется в покое до полного высыхания клея. Если нарушить правило и включить подогрев раньше времени, это может привести к замыканию в цепи или вздутию плитки (из-за того, что влага испаряется неравномерно по площади клея).

Подключение

Прежде, чем запитывать систему от сети, нужно прозвонить её проверив сопротивление омметром (или мультиметром).

Это поможет выяснить, не была ли повреждена цепь во время монтажа. От указанного паспортного значения, отклонение может составлять не более 5-10%.

Теперь нужно выяснить, не пробивает ли на массу изоляция плёнки или матов. Её тоже проверяют омметром. Если замыкания нет, сопротивление стремится к бесконечности.

Дальше обесточивается вся квартира, и начинаются работы по подключению пола.

Подключать электрополы напрямую к розетке нельзя! А только через УЗО и термореле.

Если в комнате повышенная влажность (сауна, ванная), всегда остаётся риск того, что пол будет пробивать на людей. Чтобы этого не допустить, во влажных помещениях обязательно делается заземление – либо терморегулятора, либо армирующей сетки.

Заключение

Электрический тёплый пол можно себе позволить, даже не обладая строительной квалификацией и не имея большой свободы в финансовом плане. Ведь электрические маты можно разместить небольшими «островками» там, где они будут наиболее актуальны – посередине кухни, в прихожей, там, где стоит обувь, в ванной комнате и туалете, под компьютерным столом или перед кроватью.

Расход электроэнергии от таких пятачков будет незначительный, а комфортность проживания заметно возрастёт.

Видео на тему

• Предыдущая записьНасос циркуляционный для систем отопления: особенности выбора и порядок установки
• Следующая записьНасосы Wilo: технические характеристики и обзор моделей

Adblock
detector

Теплый пол под плитку своими руками Строительство и ремонт Пола

---

---

Содержание

• 1 Теплый пол под плитку своими руками
  • 1.1 Материалы для теплого пола под плитку
  • 1.2 Технология выполнения теплого пола под плитку своими руками
  • 1.3 Монтаж терморегулятора

Теплый пол под плитку своими руками

Плиточные полы чаще всего укладывают в помещениях с повышенной влажностью: в кухне, в санузле, а также в прихожей. Половая плитка имеет хорошие декоративные качества, ее легко мыть, она не боится влажности. При этом плиточная поверхность холодная наощупь, и создает дискомфорт при хождении по ней без обуви. Решение этой проблемы – теплый пол под плитку. Его можно выполнить своими руками, без капитальных переделок пола и больших финансовых затрат.

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Технология выполнения теплого пола под плитку своими руками

1. Выбирают место в стене для установки терморегулятора и сверлят отверстие с помощью дрели и коронки по бетону. При выборе места необходимо учитывать возможность подключения концов с датчика пола и питающих проводов.
2. Делают штробу под провода в стене и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
3. Подготавливают черновой пол: заделывают трещины и выбоины, при необходимости выполняют черновую стяжку, убирают мусор и пыль.
4. Пол грунтуют для лучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку удобно наносить валиком, начиная от угла, противоположного от двери.

Монтаж терморегулятора

1. Размечают черновой пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжелой мебели, бытовой техники, а также других отопительных приборов. Например, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от дальнего угла к терморегулятору.
2. При укладке кабеля маты можно резать, не задевая при этом питающий кабель. Каждый следующий кусок укладывают рядом с предыдущим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
3. Расстояние между соседними матами и петлями кабеля должно быть не менее 5 см. Расстояние до стен, мебели и другой отопительной аппаратуры – не менее 10 см.
4. После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.

Монтаж обогревающего мата

1. Проверяют целостность кабеля, измеряя его сопротивление. Оно должно быть в пределах, указанных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в соответствующую графу – они могут пригодиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
2. Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от соседних петель греющего кабеля.
3. Датчик вместе с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в подготовленную канавку.
4. Концы провода от датчика выводят к терморегулятору. При этом следят за радиусом изгиба трубы в месте прохождения плинтуса – он должен быть не менее 5 см.

Проверяем работоспособность электрики

1. Место установки датчика замазывают плиточным клеем, выравнивают пол и позволяют клею просохнуть.
2. Концы проводов от датчика необходимо отрезать по нужной длине, зачистить, облудить припоем с помощью паяльника и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
3. К соответствующим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
4. Подают питание на регулятор и выставляют среднее значение температуры с помощью кнопок или сенсорной панели. Включают нагрев с помощью тумблера или кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.

Подключение проводов к терморегулятору

1. Проверяют рукой нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть длительным во избежание перегрева кабеля.

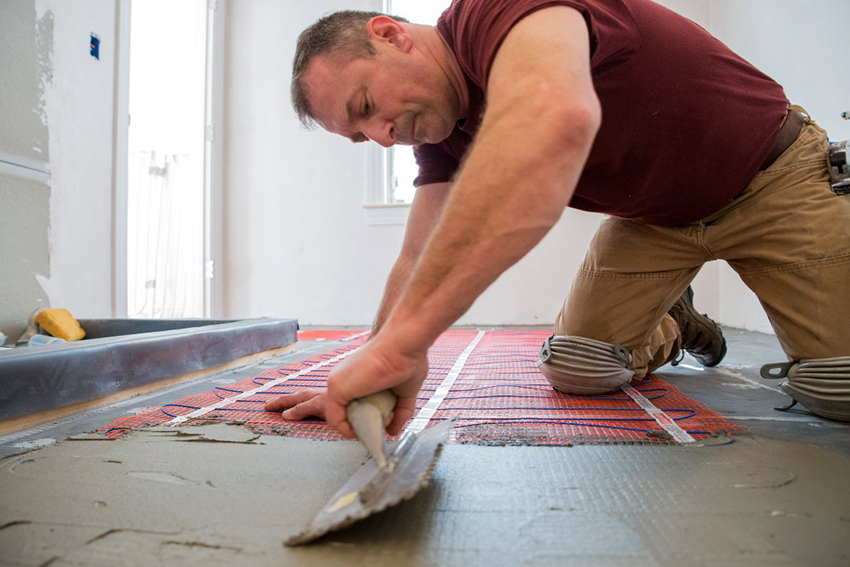

2. Смешивают плиточный клей по инструкции на упаковке. Наносят клей на маты, заполняя все пустоты и тщательно разглаживая его. Толщина слоя клея должна быть не менее 10 мм.
3. Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя излишки клея.
4. Приступают к укладке плитки. Начинают укладку от дальней стены. Плитку плотно прижимают и проверяют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.

Тестируем работоспособность и приступаем к укладке плитки

До начала эксплуатации теплого пола необходимо полностью дать высохнуть клею. Время его высыхания указано на упаковке.

Плиточные полы долговечны, не боятся влаги и агрессивных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, кроме того, получить комфортную температуру и уменьшить влажность в помещении, создать приятный микроклимат. Технологию укладки греющих матов можно использовать также для выполнения теплых полов под ламинат, линолеум и другие покрытия.

Теплый пол под плитку своими руками

Вы читаете статью Теплый пол под плитку своими руками. Все материалы на сайте Two Room, а также и статья Теплый пол под плитку своими руками – написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

пошаговая инструкция. Устройство и требования к полу в ванной. Способы монтажа теплого пола в ванной.

Ванная комната – особое помещение, диктующее повышенные требования к отделочным материалам и поверхностям. Только грамотный дизайн позволит сделать его по-настоящему комфортным и уютным местом, где можно расслабиться после рабочего дня. Пол в ванной должен быть нескользким и максимально теплым. Лучший способ добиться этого – проложить под напольным покрытием специальные нагревательные элементы. В этой статье мы постарались включить максимум полезной информации о том, как сделать теплый пол в ванной своими руками.

Выбираем теплый пол

Существует несколько видов теплых полов, каждый из которых отличается своей спецификой монтажа и эксплуатации. Однако какую бы форму вы ни выбрали, результат оправдает все ожидания – пол будет теплым на ощупь и станет дополнительным источником обогрева помещения. Однако рассуждать о теплых полах как о простом приятном дополнении было бы слишком узко. Их значение гораздо важнее, чем кажется на первый взгляд. Представьте, что после получасового блаженства в горячей ванне вы стали ставить ноги на холодную плитку. В это время организм получает микрошок. С детства многим знакомо правило держать ноги в тепле, чтобы не заболеть, поэтому теплый пол в лучшем смысле защищает от холода.

Недостатки тоже присутствуют, но их сложно назвать серьезными. Таким образом, стоимость теплого пола относительно высока, но единожды потратив, можно впоследствии сэкономить на отоплении. К тому же, прочитав эту статью, вы реально сможете сэкономить несколько тысяч на установке теплых полов в ванной комнате.

Итак, какие бывают разновидности теплых полов:

1. Водопроводная – система представляет собой пластиковые, поливинилхлоридные или медные трубы малого диаметра, которые укладываются на поверхность пола в определенном порядке. Когда по трубам начинает течь горячая вода, они нагревают пол. На самом деле это своего рода батареи, только для секса. С помощью термостата можно регулировать температуру. Стоит такая система относительно недорого, отличается абсолютной безопасностью и простотой монтажа.
2. Электрический – благодаря монтажу агрегата и относительно невысокой стоимости этот вид теплого пола является наиболее популярным. Специальные нагревательные кабели монтируют на бетонный пол или непосредственно поверх плитки, после чего закрывают теплоизолятором и чистовой пол. Электрические поля прекрасно подходят для ванной комнаты, поскольку как раз предназначены для небольших помещений. Некоторых останавливает сомнительная экологичность в виде слабого электромагнитного излучения, а также более высокие эксплуатационные расходы (цены на электроэнергию). С последним поспорить тяжело, так как тарифы растут с каждым годом, а излучение электрических полей даже меньше, чем у микроволновки, так что опасности не было.
3. Инфракрасные – также известны как пленочные, потому что выглядят как пленка от датчика нагрева. Это самый «молодой» вид теплого пола, появившийся сравнительно недавно. Главным ее преимуществом является компактность, высокая эффективность и универсальность – пленку можно монтировать даже на стены и потолок. Также инфракрасный не требует укладки напольного покрытия, поэтому расходы сокращаются в разы. Элементы и электрическая напольная пленка соединены не последовательно, а параллельно, что обеспечивает стабильную работу системы даже при обрыве одного сегмента.

Как сделать водяной пол

Начнем с установки водяного теплого пола в ванной комнате. Его можно закрыть бетонной стяжкой, плиткой или деревянным настилом. Для ванны все же лучше выбрать плитку, уложив ее на алюминиевые листы и картонную обшивку. Однако, если в помещении установлена ​​хорошая вентиляция, можно сделать и деревянные полы, так как дерево лучше согревает и приятнее на ощупь.

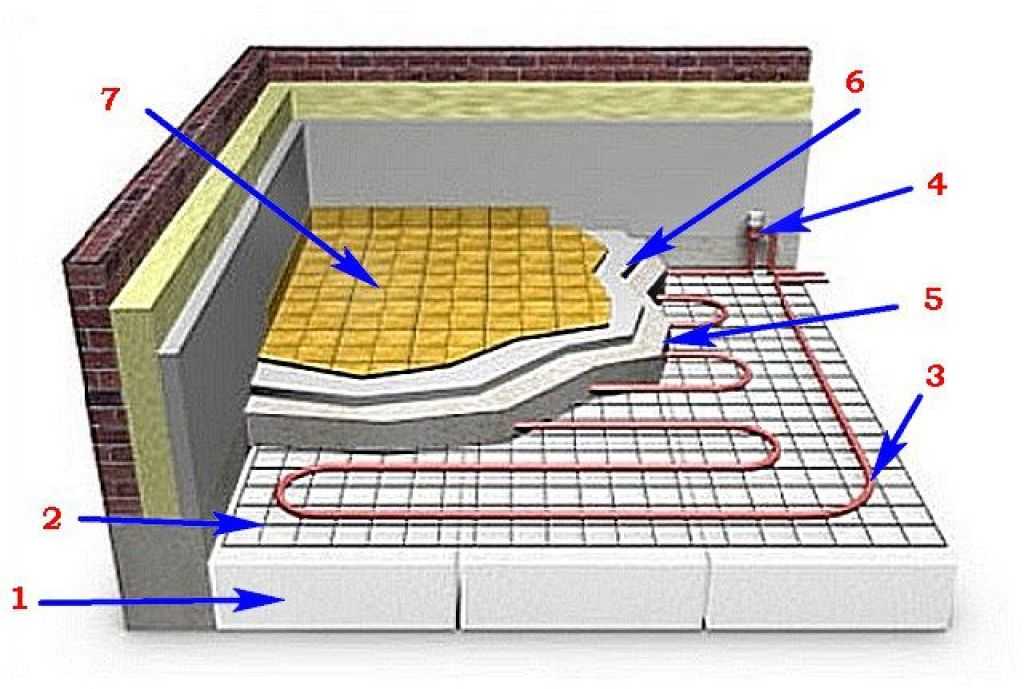

Теплый пол отопления в ванной состоит из теплоизоляционного слоя, специальных труб, крепежа и резервуаров с арматурой, с помощью которых система подключается к общей тепловой сети. Перед монтажом нагревательных элементов необходимо предварительно уложить гидроизоляцию. В результате уровень пола поднимется примерно на 6-7 см, что следует учитывать при низких потолках в банях.

Изображение продемонстрировано на изображении выше. Как видите, все просто: коллекторы подключаются к котлу отопления при помощи труб. Один коллектор забирает горячую воду из котла, второй забирает остывшую обратно. Также на схеме изображен расширительный бак, электронасос и манометр – эти детали не обязательны для обслуживания водяного пола, но могут облегчить его обслуживание. Для монтажа необходимо только поставить трубы и подключить их к коллектору, а он, в свою очередь, подвести к системе отопления дома.

Монтаж теплого пола в ванной:

1. Занять место для установки коллектора. Туда можно заранее поставить панель для контроля температуры пола.
2. Нанесите разметку пола секторами около 40 см², что позволит принять на себя деформацию стяжки в процессе нагрева. Расчет системы удобнее делать на обычном тетрадном листе с точностью до клеточки или миллиметра. В удобном масштабе перенесите все имеющиеся в ванной трубы, чтобы точно рассчитать количество материалов.
3. Уложите гидроизоляционную пленку на пол, закладывая стены на стены на 15 см. Отрезы пленки между собой скрепляем широким скотчем.
4. Необходимость прокладки труб не вплотную к стенам, а с небольшим отступом, так как эти места практически не используются и полностью отапливаемые из них. Заранее продумайте, где будет установлена ​​мебель и техника – пол под ними тоже бессмысленный. Как видите, правильное планирование позволяет сэкономить средства на покупку материалов.
5. Уложите теплоизоляционный слой. Это может быть пенопласт, экструдированный пенополистирол или пенплекс. Преимущество этих утеплителей в том, что они не боятся повышенной влажности и сохраняют тепло в помещении. Не пренебрегайте этим этапом, так как теплоизоляция под водяной пол позволяет значительно сократить расходы на отопление.

6. Замените пол на одностороннюю фольгированную подложку, которая будет отражать тепло и не даст ему уйти в бетонную стяжку. Блестящая сторона должна быть рассмотрена. Срезы подложки Соединить алюминиевым скотчем.
7. По всему периметру ванной наклейте демпферную ленту – она компенсирует тепловое расширение и подвижки под бетонной стяжкой.
8. Поместите арматурную сетку для пола. Он нужен для крепления труб.
9. Начало работы с укладкой труб. На изображении ниже показаны способы укладки, которые используются чаще всего. Между трубами должно оставаться от 10 до 40 см, а расстояние до стены не менее 8 см.

10. Для крепления труб к сетке используйте пластиковые хомуты, цепляя их через каждые 90-100 см. Не затягивайте их слишком сильно, потому что трубы от отопления немного увеличатся в диаметре, что создаст сильное напряжение и повлечет за собой деформацию системы.

11. После прокладки труб можно подключить их к коллектору. Один конец трубы соедините с выходом горячей воды, а второй — с обратным отверстием для холодной, после чего скрепите их специальными гайками.
12. Каждый контур должен быть примерно 50-60 м (длина определяется мощностью системы отопления). Если труба расположена возле деформационного шва стяжки, спрячьте ее в гофрированную трубку.
13. После проведения монтажных работ проверьте работоспособность системы, включив котел на всю мощность. В трубе вода находится под сильным давлением, превышающим обычное в 1,5 раза. Во время проверки внимательно осмотрите каждый участок на наличие протечек, проследите, не смещены ли трубы. Пробный прогрев должен длиться не менее 2 часов.

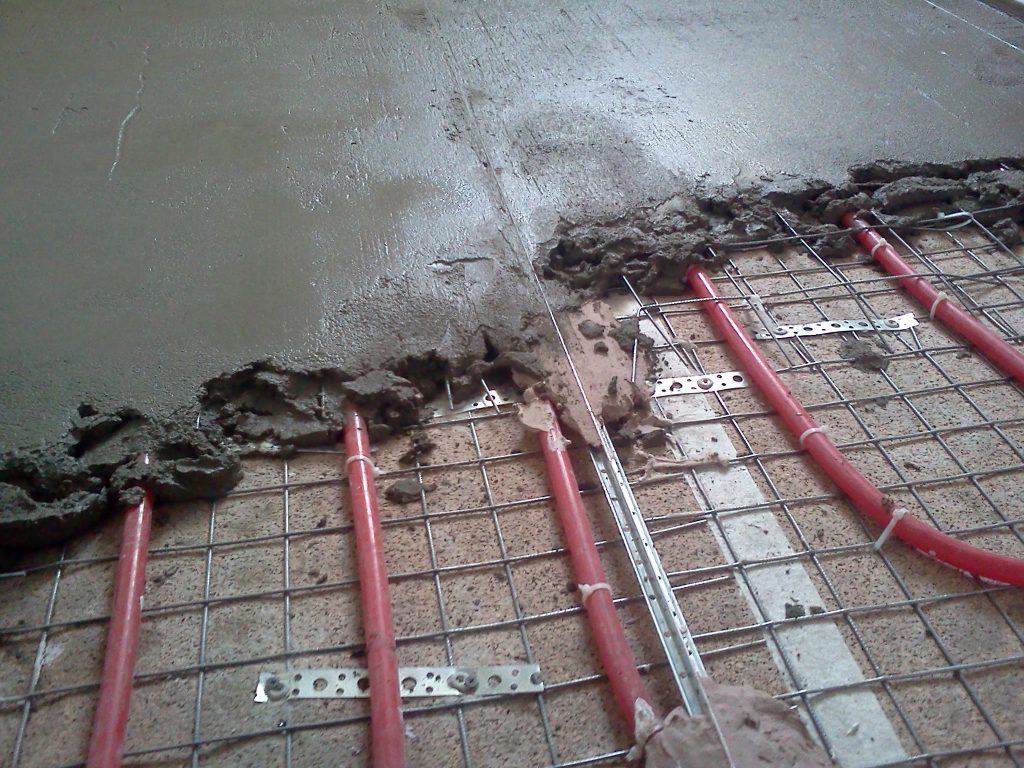

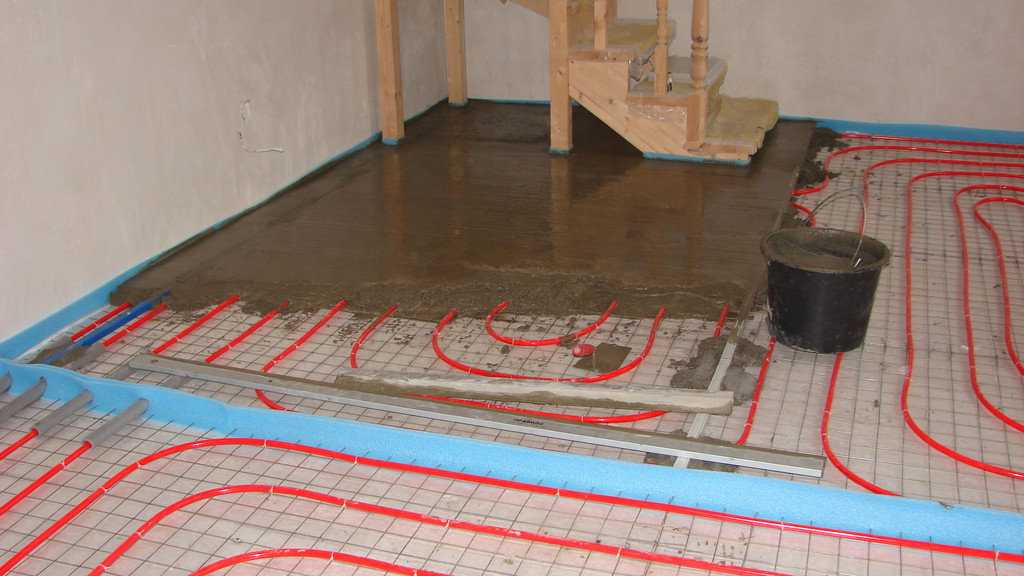

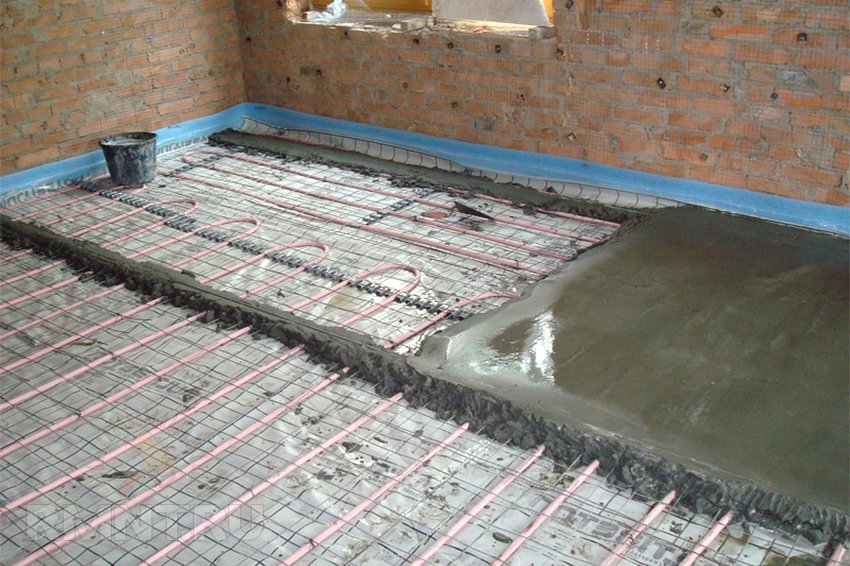

14. Теперь можно приступать к заливке бетона или укладке плитки. Толщина стяжки над водяными полами должна быть около 3 см. В процессе заливки цементно-песчаной или выравнивающей полимерной смеси в трубы должна поступать холодная вода.

Если вы монтируете водяной теплый под деревянным настилом, то трубы должны быть затянуты под лаги. Стяжка в этом случае не нужна. Иногда таким способом пользоваться проще, однако бетонная стяжка дает более качественный и долговечный результат.

Смотрите как сделать теплый пол в ванной в видео инструкции:

Монтаж электрического пола

Электрический пол предназначен для обогрева небольших помещений, поэтому идеально подходит для ванной комнаты. Система представляет собой комплект электроматов, состоящий из сетчатой ​​пленки и нагревательного кабеля. Кабели могут быть одножильными и двухжильными. Последние стоят дороже, но отличаются высокой безопасностью.

В комплект также входит термостат для изменения температуры нагрева пола и соединительные провода для подключения к общей электрической розетке. Однако комплектация может отличаться в зависимости от производителя. Так, иногда в комплект входят гофротрубы и двухсторонний скотч. Если их нет, то придется покупать самому. Также рекомендуется приобрести фольгированную пенопластовую световозвращающую пленку.

Как поставить электрический теплый пол в ванной:

1. Подготовьте поверхность, сняв старое покрытие и тщательно выровняв его. Электрические коврики необходимо стелить на ровный и чистый пол. Если на нем есть выбоины, заделайте их шпаклевкой или цементным раствором. С опорами можно попробовать бороться наждачной бумагой. Если дефекты слишком сильные, придется делать выравнивающую стяжку. Его можно выполнить с использованием классического цементно-песчаного раствора или быстросохнущей смеси с полимерами. Подробнее на эту тему можно прочитать в статье «Муфта для теплого пола: особенности производителя».
2. Отвести участок на стене для последующей установки терморегулятора. При необходимости сделать отдельную разводку для подключения теплого пола. Технология монтажа предусматривает отдельный вывод устройства от электропортного.
3. Положите пенопласт на пол блестящей стороной вверх. Разрежьте стыки Очистите алюминиевую монтажную ленту. Уложите теплоизоляцию, не доводя до стен на 5-10 мм.
4. Для установки используйте специальную липкую ленту. В некоторых случаях кабели продаются уже на ленте. Они производятся в рулонах и сразу готовы к укладке. Лента в этом случае не позволяет перетягивать тросы и сохраняет расстояние между петлями. Если у вас только кабель, то для него потребуется специальная сетка. Располагайте его зигзагами, выдерживая расстояние между витками 20-25 см.
5. Когда нагревательный мат необходимо повернуть под углом, срежьте монтажную сетку, установите в нужное положение и продолжайте приклеивать кабель.

6. Для готовых наборов, как правило, термодатчик устанавливать не нужно, но если вы взяли все детали по отдельности, то расположите датчик так, чтобы до него можно было дотянуться в любой момент. Если его спрятать под галстуком, то в случае поломки придется разрушать пол. Его лучше поместить в гофрированную трубку там, где выходит кабель.
7. Для крепления термостата в стене сделайте отверстие соответствующих размеров и проложите небольшой канал под электрокабель. Подключите нагревательный кабель к термостату, а он к общей сети. По технологии необходимо запитать систему от отдельного входа в щитке, но, как показывает практика, не всегда получается. Главное, правильно рассчитать сечение кабеля по мощности теплого пола. Учитывая, что в среднем на 1 м² приходится около 150 Вт, медный кабель на 1,5 квадрата подойдет для площади 20 м².
8. После укладки и подключения необходимо проверить работоспособность системы, и только потом приступать к отделке пола. Подайте напряжение на кабель и измерьте его сопротивление тестером.

9. Если все работает, можно заливать стяжку толщиной от 3 до 5 см. Плитка на стяжку укладывается как обычно, с той лишь разницей, что для фиксации используется специальный термостойкий клей.

ВАЖНО: Теплый пол в ванной под плитку можно включать только через несколько дней после укладки плитки, чтобы клей высох. Если вы только что сделали стяжку без плитки, придется дождаться ее полного высыхания. В противном случае бетон может промерзнуть неравномерно, в результате чего поверхность потрескается.

Пошаговая инфракрасная установка

Инфракрасный пол также можно отнести к типу электрического теплого пола, только более модифицированного, так как нагрев в данном случае происходит за счет пленки с угольной пастой в составе, нагреваемой с двух сторон медными проводниками. Во избежание подгорания контакты имеют серебряное напыление.

Перед укладкой сделайте замеры, учитывая расположение мебели в ванной и отступы от стен и углов – эти места имеет смысл утеплить. Мощность электрических матов зависит от размера площади, требующей обогрева. Так, пол 220 В подходит для комнаты площадью 20 м², а для более просторной ванной нужна меньшая мощность. На самом деле стоит только правильно произвести замеры, и продавец-консультант при покупке инфракрасного пола сам подберет подходящий вариант.

Как сделать теплый пол в ванной:

1. Подготовьте основу, тщательно выровняв и очистив ее. Если пол не имеет ярко выраженных дефектов, но отклонение по горизонтали более 3 см, необходимо сделать выравнивающую стяжку.
2. Сделайте в стене отверстие для терморегулятора и канавку для кабеля, как в случае с электрическими теплыми полами. Лучше сделать это до укладки матов, чтобы потом не захламлять.
3. Обесточьте систему и подключите питание к ближайшей розетке.
4. Уложите теплоизоляционный слой пленкой из пенопласта вверх. Подходит и неотражающая изоляция. Очень хорошо себя зарекомендовала пробковая подложка. Единственное требование – толщина теплоизоляции должна быть не менее 3 мм. Вырезы утеплителя закрепить монтажным скотчем.

5. Начинайте укладывать инфракрасную пленку с медными нагревателями, двигаясь к стене с термостатом – это уменьшит длину кабеля. При укладке соблюдайте расстояние от стены около 10-15 см. Если в ванной есть батарея или другой нагревательный элемент, отступ необходимо увеличить до 100 см. Разрезать пленку при необходимости (на витках) только на светлых участках, расположенных между темными участками.
6. Поместите фрагменты онлайн-фильма, затем зажмите это место скотчем. Выходы, куда будут крепиться провода, не втыкайте. Торцы секций закрыть пленочной битумной изоляцией, расположив с двух сторон медные площадки. Слейте в утеплитель (пенопласт или пробку) небольшие углубления, чтобы «утопить» в них медные участки.
7. Прикрепите металлические зажимы к незакрытым медным площадкам так, чтобы одна сторона находилась между пленкой и медным выводом.

8. Подключить к зажимам проводов, соединив левую и правую сторону отдельно (параллельное соединение). Для этого будет удобнее купить провода разных цветов, чтобы не запутаться. Находим изоляцию на концах, скручиваем кончик провода и втачиваем в отверстие в климе, после чего выпаиваем зажим пассатижами. Наконец, заклейте соединения лентой.

9. Провода нужно провести от пола до стены и в идеале спрятать под плинтус. Чтобы максимально безопасно подвести провод к стене и не подвергать его давлению напольного покрытия, прорежьте в изоляции паз соответствующей ширины. Запить в него провод и заткнуть верхнюю часть паза так, чтобы изолирующий кожух проводов также приклеился к изоляту. Аналогично поступаем с остальными проводами и переносим их на термостат.
10. Установить термодатчик под пленку ближе к центру второй секции, вырезав под него отверстие в утеплителе и основании, если необходимо.

11. Проведите тест тестовой системы. Если все работает, можно укладывать гидроизоляцию и финишное покрытие. Большим преимуществом инфракрасного пола является то, что он не требует укладки мокрой стяжки – можно полностью обойтись сухой и сэкономить массу времени и сил. А вот для инфракрасного теплого пола в ванной целесообразно использовать наливное покрытие, устойчивое к влаге.

Укладка теплых полов в ванной стоит дорого, но позволяет на один раз забыть о холоде и дискомфорте. Это отличный способ сделать дом или квартиру более уютной, даже если на улице Люти мороз.

Теплые плиточные полы своими руками | Журнал Harrowsmith

5 вещей, которые нужно знать об укладке полов с подогревом

Любить теплые полы зимой легко. Я знаю, потому что устанавливал разные виды систем обогрева пола в больших и маленьких домах. Я также живу с подогревом пола в моем сельском доме и мастерской в ​​Онтарио. Дело в том, что создание теплых полов, когда в тепле нуждается только небольшая площадь, может быть проблемой. Техническая сложность установки насосов, труб и клапанов для системы горячего водоснабжения нецелесообразна для небольших установок, но именно здесь электрический теплый пол имеет смысл. В то время как электричество является очень дорогим способом отопления в большинстве мест, более высокая стоимость электрического тепла не имеет большого значения для небольших площадей пола.

Свой первый электрический теплый пол я установил в 2007 году, и с тех пор технологии стали намного лучше. В настоящее время моя любимая система называется Ditra-Heat от компании Schluter. У меня нет причин рекомендовать его, за исключением того, что я никогда не видел, чтобы что-то работало так же хорошо. Различные системы электрического обогрева пола уникальны по способу спуска. Тот, который я покажу вам здесь, использует нагревательные кабели с защелкой, которые подключаются к источнику питания и термостату.

Как напольное отопление экономит деньги

Исследования показывают, что когда ваши ноги в тепле, вы чувствуете себя более комфортно при более низкой общей температуре в помещении по сравнению с теплом, поступающим от обогревателей пола или плинтусных обогревателей. В зависимости от уровня изоляции вашего дома и температуры наружного воздуха зимой полы с подогревом обычно на 2–5 °C (от 35,6 °F до 41,0 °F) теплее, чем уставки термостата для комнатной температуры. Это достаточно тепло, чтобы ноги чувствовали себя прекрасно, позволяя снизить общую температуру в помещении на пару градусов ниже, чем обычно, при этом чувствуя себя комфортно, и при этом вы по-прежнему экономите энергию.

До сих пор единственным вариантом неводяного обогрева пола были электрические нагревательные маты или свободно плавающие кабели, проложенные под готовыми полами, но по опыту я знаю, что их может быть сложно установить, и они достаточно хрупкие, чтобы их можно было остановить. работа после того, как готовый пол опустится. Снести пол только для того, чтобы снова заработало электрическое отопление, — это катастрофа, с которой мне пришлось столкнуться. Ditra-Heat отличается, но прежде чем я объясню, как это работает, вам нужно кое-что понять о том, как работают разобщающие мембраны и почему они важны.

Разделительные мембраны были изобретены для повышения надежности укладки керамической плитки, и они делают это так, что их легко понять неправильно. Хотя очевидно, что керамическая плитка должна иметь надлежащую опору, чтобы противостоять растрескиванию, менее очевидным является то, что разные скорости расширения и сжатия плитки по сравнению с черновым полом также могут быть опасным источником растрескивания и разрушения затирки.

Все в мире расширяется и сжимается при изменении температуры, и скорость расширения и сжатия керамической плитки почти всегда отличается от скорости черного пола под ней. Это объясняет, почему плитка иногда трескается, даже если она уложена на очень жесткое основание, такое как залитый бетон. Разделительные мембраны допускают небольшое перемещение из стороны в сторону между черным полом и плитками над ним для снижения давления. И хотя это движение слишком мало, чтобы его увидеть, оно может сыграть решающую роль в предотвращении трещин.

Часть системы 1: Разъединительная мембрана

Эта часть установки опускается так же, как обычная пластиковая разъединяющая мембрана под керамической плиткой, за исключением того, что мембрана в этом случае предназначена для нагревательных проводов. Используйте модифицированный тонкотвердеющий раствор, если вы укладываете его на деревянный черный пол, и немодифицированный, если вы работаете над бетоном. Позже используйте немодифицированный раствор для фиксации плитки на мембране. Прежде чем это произойдет, вы должны сделать кое-что еще, и это связано с круглыми углублениями на верхней части пластиковой разъединяющей мембраны. Эти приподнятые формы расположены на расстоянии друг от друга, чтобы нагревательный кабель защелкивался на месте во время установки, обеспечивая гибкость компоновки. Как и в любой водяной системе, вы можете подавать тепло там, где оно необходимо, и оставлять его там, где его нет. Возможность индивидуальной настройки установки на месте является большим преимуществом проводных установок с защелкой. Электрические нагревательные маты, напротив, изготавливаются на заводе по индивидуальному заказу и должны использоваться как есть. Возможно, самым большим преимуществом защелкивающейся системы обогрева является то, что вам не нужно наливать выравнивающую смесь на провода перед укладкой плитки, что экономит ваше время и усилия.

Маленькие зоны теплых полов

Если вам нужно сэкономить, размещайте теплые полы только там, где они вам нужны. Теплый пол в ванной всегда хорош, и я знаю некоторых людей, у которых есть теплая зона перед диваном в подвале, чтобы поджарить пальцы ног во время просмотра фильмов. Теплая зона на полу по обе стороны от кровати также станет прекрасным началом дня.

Система Часть 2: Провода

Помимо возможности индивидуальной настройки каждой установки, нагревательные провода защелкиваются в разъединяющей мембране, поэтому они физически защищены, а также размещаются непосредственно под любой плиткой, которую вы устанавливаете позже, для оптимальной теплопроводности. Все провода в конечном итоге оказываются немного ниже поверхности мембраны, когда они защелкиваются на месте, поэтому вероятность их повреждения меньше. Вы по-прежнему должны быть осторожны при нанесении раствора для плитки зубчатым шпателем, но проволока в основном защищена конструкцией.

Сначала проверьте гарантийные обязательства

Поврежденные провода и отсутствие нагрева — самая большая проблема с готовыми системами обогрева пола в виде матов, которые я устанавливал в прошлом. Одна из моих работ с использованием изготовленной на заводе системы матов еще в 2007 году потерпела неудачу через год после установки без гарантийной поддержки от производителя, и я слышал от нескольких домовладельцев с такими же проблемами. Напротив, производитель гарантирует надежность Ditra-Heat в том смысле, что он заменит весь пол — материалы и рабочую силу — если он выйдет из строя.

Единственным недостатком Ditra-Heat является то, что провода нельзя перерезать на месте. На одном конце они имеют установленные на заводе соединительные фитинги, а на другом они герметичны. Чтобы решить эту проблему с отсутствием резки, вы можете заказать нагревательные провода в катушках разных размеров, которые будут объединены в одной установке, поэтому вам нужно немного посчитать, чтобы убедиться, что у вас есть правильное количество.

Приступая к работе, сначала подсоедините провода к соединительной коробке, а затем вернитесь оттуда. Устанавливая провода на место, помните, что вам не разрешается отходить более чем на 10 футов по прямой линии с любым отрезком провода. Вам нужно сделать изгиб на длинных прямых участках кабеля, чтобы создать небольшую слабину, чтобы силы расширения и сжатия пола не напрягали провода. Вы также должны держать провода на расстоянии не менее трех углублений друг от друга, чтобы предотвратить перегрев.

Выравнивание плитки стало проще

Хотя для укладки плитки вам не нужен лазерный инструмент для разметки, эти инструменты значительно упрощают достижение точности. Обратите внимание, как красные лазерные линии появляются вдоль пола (направленный TK), отмечая выравнивание плитки от угла к углу и расположение линий затирки.

Система, часть 3: органы управления

Как и следовало ожидать, вся система обогрева пола управляется программируемым термостатом. В дополнение к предварительно установленному времени запуска и остановки, есть так называемый «предполагаемый запуск», который работает, чтобы довести комнатную температуру до заданного значения в заданное время дня вместо переключения на более высокое заданное значение в запрограммированное время. . Хотите просыпаться с полной комнатной температурой в 6:30 утра? Система узнает, насколько раньше этого времени ей нужно включиться и начать обогрев. Вы можете получить беспроводные и проводные термостаты, в зависимости от того, что имеет смысл. Новые установки подходят для проводных термостатов, хотя ремонт часто проще с беспроводными системами. Вы можете просто разместить беспроводной термостат в любом месте без необходимости подключения к нему проводки.
