Как выбрать и установить насос для водяного теплого пола самостоятельно
- Содержимое:
- Обязательно ли нужен насос на тёплый пол
- Какие бывают насосы для водяного пола
- Насос влажного типа
- Насос сухого типа
- Как правильно подобрать насос для пола
- Где лучше поставить насос
- Почему завоздушивается насос
Существуют несколько основных критериев, помогающих покупателю выбрать насос для водяного теплого пола. К ним относится: производительность и мощность оборудования. При выборе также следует обращать внимание на технические аспекты и параметры водяного контура, на которые планируется установить насос.
Обязательно ли нужен насос на тёплый пол
Особенностью системы обогрева «теплые полы» является использование труб небольшого диаметра. При укладке контура допускается множество изгибов, что влияет на беспрепятственную циркуляцию жидкости. Нагрев теплоносителя ограничен температурой 40°С.
Все эти факторы влияют на работу и эффективность обогрева. В результате любое нарушение приводит к выходу из строя водяного контура, появлению воздушных пробок. Поэтому тёплый пол водяной без насоса, это ошибочное решение, хотя некоторые хозяева и прибегают к нему, пытаясь сэкономить на комплектующих.
Установленный циркуляционный насос позволяет создать необходимое давление в системе отопления, обеспечить циркуляцию теплоносителя. Установка насоса в систему тёплых полов обеспечивает решение самых распространенных проблем, связанных с эксплуатацией системы отопления. Но это становится возможным, только при условии грамотного подбора циркуляционного оборудования.
Без насоса, теплые водяные полы могут работать в следующих случаях: подсоединение к центральной системе отопления или горячего водоснабжения (полотенцесушитель). Некоторые газовые котлы сразу оборудованы для подключения нескольких водяных контуров отопления. При подключении устанавливать циркуляционное оборудование нет необходимости, так как оно уже встроено в корпус водогрейного оборудования.

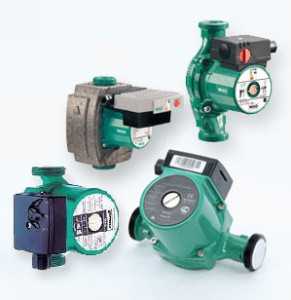

Какие бывают насосы для водяного пола
Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

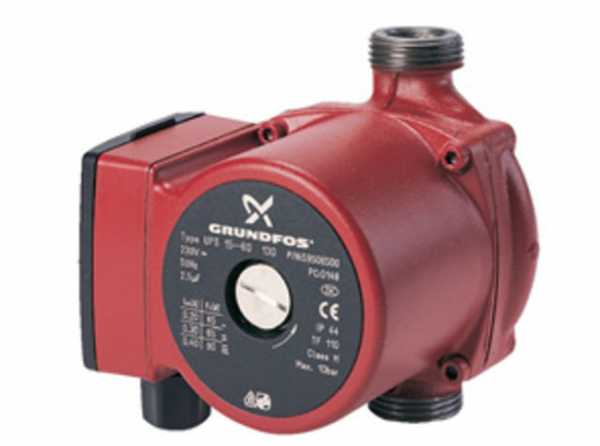

Насос влажного типа
Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем. Насосы сырого типа, это оптимальный вариант для отопления частного дома.
Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

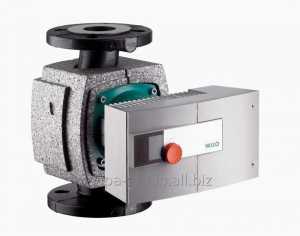

Насос сухого типа
Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.
Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.
Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.
Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.
Как правильно подобрать насос для пола
Следует обратить внимание на несколько критериев, гарантирующих, что выбор циркуляционного оборудования будет сделан, верно:
- Производительность – указывается в кубометрах. Цифровое значение указывает, сколько м³ теплоносителя сможет перекачать насос в течение часа. Расчет мощности насоса для водяного теплого пола выполняется с помощью умножения общего объема теплоносителя в системе отопления на 3. В результате получится среднее значение производительности необходимое для поддержания соответствующего давления в водяном контуре.

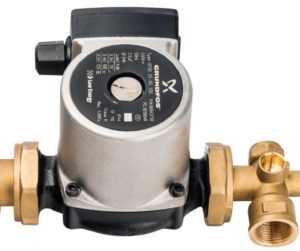

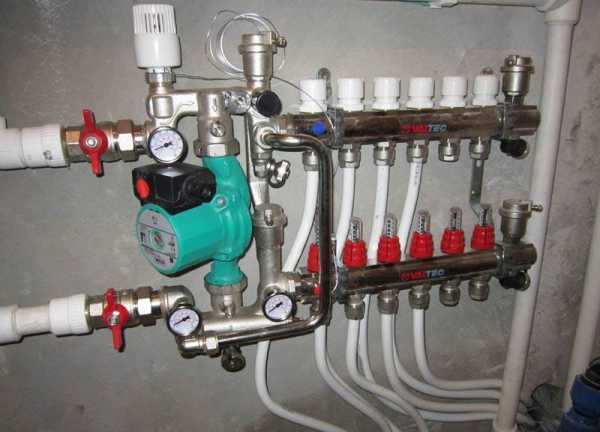

![насос в узле подмеса]()
Произведя расчет производительности циркуляционного насоса, и подобрав подходящую модель, следует убедиться, что технические параметры устройства позволят поддерживать необходимое давление, независимо от количества изгибов и длины контура.- Потребление электроэнергии – современные модели снабжены модулем отключения насоса. Модуль позволяет автоматически регулировать работу устройства и отключать его при отсутствии запроса на нагрев в контролируемых зонах, что в несколько раз снижает потребление электроэнергии. Управление насосом контролируется встроенным программатором, имеющим функцию «ночного режима».
- Скорость – обычные бытовые насосы имеют три рабочих скоростных режима. Так как существует очевидное влияние скорости насоса на обогрев водяных полов, следует подбирать оборудование с высокими показателями прохождения теплоносителя за минуту.
- Остальные технические характеристики циркуляционных насосов для водяного пола. Обратить внимание следует на особенности эксплуатации конструкции. Производитель отдельно указывает на тип возможного теплоносителя, температуру и другие показатели.
Немаловажным фактором, влияющим на выбор, является интенсивность шума во время работы. Малогабаритные циркуляционные насосы для водяного тёплого пола наименее шумные, экономичные и практически безотказные в работе.
Точный гидравлический расчет насоса сможет сделать только грамотный специалист, имеющий профильное образование. Поэтому при выборе оборудования для больших помещений или многоэтажного здания, лучше всего обратиться за профессиональной помощью.

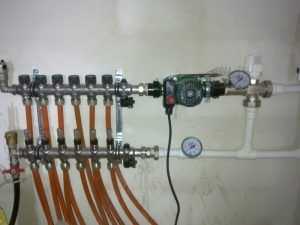

Где лучше поставить насос
В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.
Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.
Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления – приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.
Почему завоздушивается насос
Причины завоздушивания как системы отопления, так и непосредственно самого насоса обычно заключаются в нарушении правил монтажа и эксплуатации оборудования. Некоторым домовладельцам приходится стравливать воздух по несколько раз в течение недели.
Что поможет избежать этого?
- Устранить воздушные пробки из водяного контура. Сделать это необходимо еще до включения нагрева теплоносителя для системы теплых полов.
- Установить сепараторы или воздушные клапаны.
- Время от времени проводить обслуживание станции. Сервис особенно необходим, если возросла потребляемая мощность насоса (отражается на расходе электроэнергии) или появились неотапливаемые зоны.
- Запрещается резко менять температурный режим и давление в системе.
В инструкции по эксплуатации приводится подробное описание, как можно самостоятельно удалить воздух, попавший в корпус насоса. Водяные теплые полы не могут нормально работать без циркуляционного оборудования, за исключением, когда водяной контур подключается к уже работающей центральной системе теплоснабжения.
avtonomnoeteplo.ru
как рассчитать, подобрать и установить
Для обустройства системы отопления «теплый пол» обычно применяют двухконтурные обогревательные котлы. Но, поскольку они предназначены, главным образом, для обогрева помещений путем установки там отопительных настенных нагревателей, то может потребоваться дополнительное оборудование – насос для теплого пола.
В каких случаях не обойтись без монтажа насоса
Практически все двухконтурные котлы оснащены циркуляционными насосами, которые обеспечивают устойчивую подачу теплоносителя с температурой до 60 °С. Поэтому при небольшой площади поверхности пола, нуждающейся в отоплении (до 40-50 м
- Трубопроводы теплого пола, зачастую, намного меньшего поперечного сечения, чем трубы отопительной системы, вследствие этого возникают теплопотери. В результате котел будет перегреваться, а для твердотопливных мини-моделей – расходоваться больше топлива.
- Ряд отопительных котлов вообще не предусматривает низкотемпературный режим эксплуатации. Для настенных нагревателей это приемлемо, а для теплых полов – нет: многие группы покрытия, например, дубовый паркет, ламинат и т.д., высоких температур не переносят, и деформируются. Поэтому при расчете схемы теплого пола дополнительно появляется смесительный узел, снабжаемый термостатическим датчиком для регулировки температуры.
- Если стены помещений дома возведены из одного материала и, следовательно, обладают одинаковыми показателями теплоемкости, то полы могут быть изготовлены из материалов с резко различными теплофизическими характеристиками. Например, в ванной комнате пол может быть выложен керамической плиткой, а в комнатах — быть наливным. Как следствие, требуемая температура для каждого отопительного контура будет различной. При расчетах следует также учитывать сколько зон дома, например, лестничные пролеты многоэтажных зданий, вообще не смогут быть обогреты теплыми полами.
Следует также учесть, что во многих случаях «заставить», чтобы одновременно и группа нагревателей, и теплый пол работали от одного отопительного котла не получится, поскольку эксплуатационные требования к этим системам слишком разнятся.
Расчет параметров и эксплуатационных характеристик оборудования
h3_2
При разработке схемы отопления теплого пола часто предусматривают монтаж двух дополнительных узлов: коллектор и смесительный узел. Первый узел нужен для обеспечения подачи теплоносителя раздельно до каждого отопительного контура, а второй узел регулирует температуру теплоносителя для прямой и обратной ветвей. Для дома в два и более этажей приходится предусматривать по циркуляционному насосу на каждый этаж либо применять установку сдвоенного агрегата.
Правильно подобрать агрегат следует с учетом следующих параметров:
- Требуемой подаче, которая, в свою очередь, зависит от того, сколько этажей в доме, какие длина и диаметр трубопроводов.
- Расходу, который определяется в зависимости от места монтажа котла.
- Суммарных значений гидросопротивления системы отопления, которые зависят от количества и конструкции узлов запорной и распределительной арматуры.
- Сколько градусов разницы должно быть между начальной и конечной температурами теплоносителя.
Большинство производителей данных изделий заявляют о невозможности применения в качестве теплоносителя бытовых антифризов, хотя при замкнутой системе обогрева и наличия двух автономных контуров у котла, это обстоятельство некритично. Наоборот, вода, где всегда присутствуют водорастворимые соли магния и железа, способствует образованию накипи.
Останавливаясь на варианте с бытовым антифризом, следует применять только составы на основе пропиленгликоля или глицерина, поскольку этиленгликолевые антифризы очень токсичны.
Типовая маркировка циркуляционного насоса, при помощи которого производится подключение системы теплого пола, включает в себя три числовых характеристики. Первое число указывает диаметр присоединительных трубопроводов в мм, второе устанавливает, сколько этажей может иметь дом и, следовательно допустимую высоту подъема теплоносителя в дм, третье определяет допустимую длину трубопроводов.
Для более точного выбора оптимальной модели агрегата необходимо сделать ряд расчетов.
Рассчитать минимально допустимую производительность. Для воды используется зависимость:
Q = 0,86*Pн*(tпр — tобр),
где:
Pн –мощность отопительного агрегата, кВт;
tпр – температура в прямом отопительном контуре, ° С;
tобр – температура в обратном отопительно м контуре, ° С.
С учетом форсмажорных ситуаций, значение фактической производительности по сравнению с результатами расчета увеличивают на 15-20%.
Сделать расчет требуемого напора:
Н = (П*L+Σk)/1000,
где:
Н – напор агрегата, кПа;
П – гидросопротивление погонного метра трубы;
L – длина трубопровода в наибольшем из отопительных контуров, м;
Σk – коэффициент запаса мощности, составляет 1,10-1,15.
Поскольку напор обычно задается в атмосферах, то напомним: 1000 кПа ≈ 1 атм. По расчетным данным нужно правильно сделать выбор параметров циркуляционного насоса.
Как выбрать производителя и модель насоса
Сравнивая расчетные показатели с фактическими, указанными на шильдике агрегата, нужно подобрать модель, характеристики которой соответствуют средней части его расчетных значений и объему отапливаемого дома. Тогда насос не будет перегреваться и при подключении обеспечит оптимальные условия для прокачки теплоносителя.
Выбор марки оборудования нужно сделать с учетом следующих обстоятельств:
- Для помещений площадью до 300 м2 более правильно выбрать насос с узлом так называемого «мокрого» ротора, поскольку крыльчатка в таких агрегатах постоянно находится в теплоносителе, они работают тише и меньше изнашиваются;
- Для домов имеющих три и более этажей, подходят циркуляционные водяные насосы с узлом «сухого» ротора — они мощнее, и потому при подключении обеспечат надежное функционирование системы теплого пола со значительной протяженностью трубопроводов. Повышенный шум от таких агрегатов нивелируется их монтажом в технических помещениях дома. Хороший вариант в таком случае – насосная группа либо сдвоенный насос;
- При выборе материала корпуса учитывают, что бытовой антифриз не обладает ярко выраженными окислительными качествами, поэтому корпус насоса может быть чугунным. В остальных случаях, лучше приобретать агрегаты в корпусе из нержавеющей стали или из полимеров;
- Модели, имеющие встроенный терморегулятор, обеспечивают предохранение рабочей крыльчатки от отложения на ее поверхности накипи от горячей воды;
- Наиболее авторитетными производителями подобного оборудования считаются торговые марки Grundfos (Дания) и Wilo (Германия). Из более бюджетных вариантов можно упомянуть фирмы DAB (Польша) и Sprut (КНР).
Монтаж и эксплуатация
При установке и подключении водяных циркуляционных насосов следует помнить о следующем:
- Монтаж должен быть выполнен таким образом, чтобы рабочий вал располагался горизонтально, иначе фактическая мощность снижается на 25-30%.

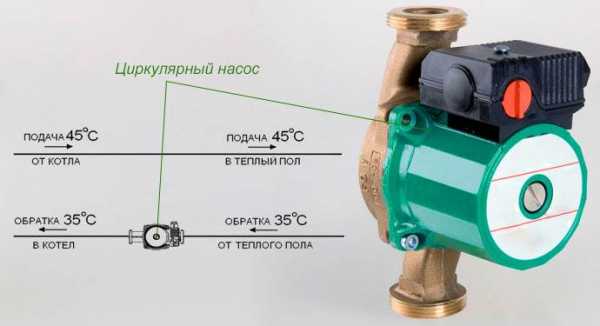

- Для системы теплого пола, изделие целесообразно монтировать в обратной ветке, по схеме с байпасом. В противном случае может создаться разрежение теплоносителя на выходе из отопительного котла с его резким перегревом.
- Перед пуском водяного насоса из коллектора обязательно стравливают воздух.
Установка оборудования ведется в следующей последовательности: устанавливается байпас, до и после агрегата к линии присоединяются два крана Маевского, а перед насосом дополнительно – еще и очистной фильтр.
Наиболее часто встречающейся проблемой при эксплуатации рассмотренных изделий является их повторный запуск после длительного простоя. Дело в том, что во время работы в период предыдущего отопительного сезона, на подвижных частях водяного насоса откладывается значительное количество накипи. Провернуть крыльчатку можно и вручную, но лучше разобрать агрегат, извлечь ротор и тщательно очистить всю внутреннюю поверхность от отложившихся солей.
domotopim.ru
как подобрать (выбрать), схема подключения
Система, включающая водяной подогрев пола, экономичная, но в то же время сложная. Она занимает много времени на установку и довольна затратна. Множество компонентов системы нужно согласовать между собой, чтобы всё работало эффективно и слаженно.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
Насос для тёплого пола – один из важнейших элементов. Этот элемент небольшой по размерам, и даже не самый дорогой, однако от того, насколько правильно она будет настроена и вмонтирована в общую отопительную систему, зависит работа в целом.

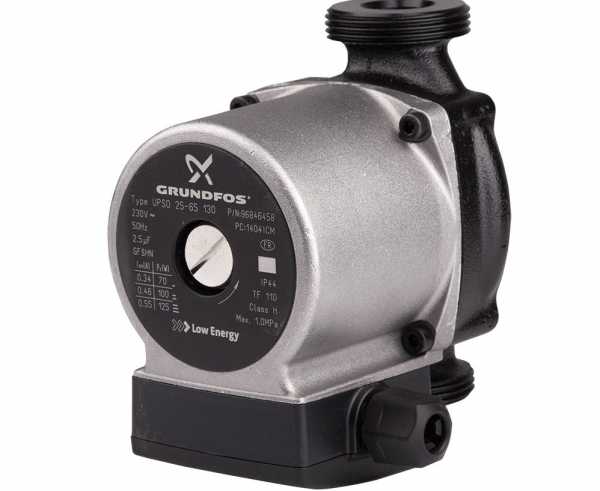

Циркуляционный насос Grundfos UPSO 25-65 130
Технические характеристики
Этот пункт статьи поможет вам сделать все необходимые расчёты и ответить на вопрос, как выбрать циркуляционный насос для тёплого пола.
Расчёт производительности насоса:
- Pн – максимальная мощность нагревательного контура в кВт;
t° пр.т. – стартовая температура жидкости на входе в обогревательную систему;
t° обр.т. – температура жидкости на выходе из обогревательной конструкции. - Q = 0,86 x Pн / (t° пр.т. – t° обр.т.)
В случае, если в помещении требуется подсоединить не один контур, то стоит сложить все показатели по каждому из них.
Специалисты советуют для каждой комнаты устанавливать автономную систему тёплого водяного пола, что позволит с большей точностью координировать показатели микроклимата с учётом назначения комнаты и повысить надёжность функционирования системы отопления в целом.
Температурные показатели могут разниться, это происходит из-за следующих факторов:
- Длина отопительного контура. Естественно, чем длина больше, тем больше площадь обогрева должна быть. Нужно будет много энергии и температура на входе и выходе будет разная.
- Место нахождения здания. Многое зависит от климатических условий. Если помещение находится с северной стороны, то мощность насоса должна быть выше. Специалисты советуют покупать устройство с мощностным запасом 20-25 %.
- Производительность теплоизоляционного слоя. Если в момент работ по монтажу отопительного пола не соблюдались правила установки, то потери тепла будут очень высокие.
Хорошо это заметно на первых этажах зданий, когда неверная теплоизоляция приводит к значительной потери тепла на обогрев почвы. Данные эксплуатационные условия тоже могут стать причиной сильного расхода энергии тепла и снижения производительности системы, что будет увеличивать нагрузку на циркуляционный насос.
Когда производится подбор насосной группы для тёплого пола, учитывается и такой показатель, как напор потока. Напор должен быть такой, чтобы он смог осилить гидравлическое сопротивление теплоносителя в системе.
Гидравлический отпор зависит от общей контурной длины, диаметра, скорости движения воды. Производящие компании обычно указывают эти характеристики. Если подогрев делается вручную, то расчёт величины насосного напора ведётся по специальной формуле.
Формула для расчёта величины насосного напора:
- Н – необходимый напор насоса;
П – гидравлическое сопротивление погонного контурного метра;
L – общая длина контура, которая включает также наземные системы управления;
К – это желательный показатель запаса мощности циркуляционного насоса. - Н = (ПхL + ∑К) / (1000)
Как подобрать
При работах по монтажу возникает вопрос, как выбрать насос для тёплого водяного пола, ведь разновидностей конструкции не одна.
Они могут быть с сухим и мокрым ротором.
Циркуляционные насосы с мокрым ротором подразумевают вращение конструкции в теплоносителе. Это осуществляется при помощи специальной смазки, а статор защищается гильзой. Достоинства мокрого ротора – это малые размеры и вес, бесшумная работа и несложная конструкция.
Подробнее о видах циркуляционных насосов здесьПри монтаже системы «тёплый пол» в загородном доме пользуются популярностью именно насосы с ротором мокрого типа.
Циркуляционные насосы с сухим ротором предполагает наличие электрического двигателя, который соединяется с помпой с помощью торцевого уплотнителя. В данном случае насос не контактирует с жидкостью. Двигатели здесь более мощные, а, значит, способны функционировать более эффективно и подавать больше теплоэнергии. Недостатком сухого ротора является его громкая работа в системе
Комплект для насосной группы
Также выбор насоса для тёплого пола стоит делать с учётом следующих характеристик:
- Так как в жидкости содержится кислород, то применять корпус из чугуна в конструкции нельзя.
- Не стоит монтировать насос высокой мощности для нормальной циркуляции жидкости.
- Если вода очень жёсткая, то на роторе могут появляться солевые отложения. Так происходит при повышении температуры жидкости до 55 °С и выше. С целью предотвращения появления отложений, устанавливают термостаты. Они отключают циркуляционные насосы при достижении определённого температурного уровня.
- При использовании котельного оборудования, которое не оснащено управляемой панелью и не поддерживает подключение насоса, приобретают таймер. Если приспособление подключается к современной панели, то всё решается при помощи программного уровня.
Установка
При монтаже циркуляционного насоса следует расположить ротор таким образом, чтобы он был в горизонтальном положении. Стрелка, которая нарисована на корпусе, должна совпадать с направлением движения жидкости. После установочных работ открывается доступ теплоносителя, потом открывается винт для воздушного удаления. Если прибор будет располагаться вертикально, то производительность не будет снижена, однако мощность снижается в среднем на 20 %.
Установка насоса для тёплого пола производится в зависимости от рассчитанной схемы подключения, либо на трубе подачи, либо на трубе возврата:
- в случае нахождения циркуляционного насоса на трубе подачи, прибор должен располагаться после смесительного узла;
- в случае нахождения насоса на возвратной трубе, специалисты говорят о его высокой эффективности.
У владельцев котельного оборудования иногда возникает вопрос, возможен ли тёплый пол без насоса? Такой вариант возможен. Но эффективность тёплого пола будет под вопросом и нужно учесть отдельные нюансы при монтаже подобной системы.

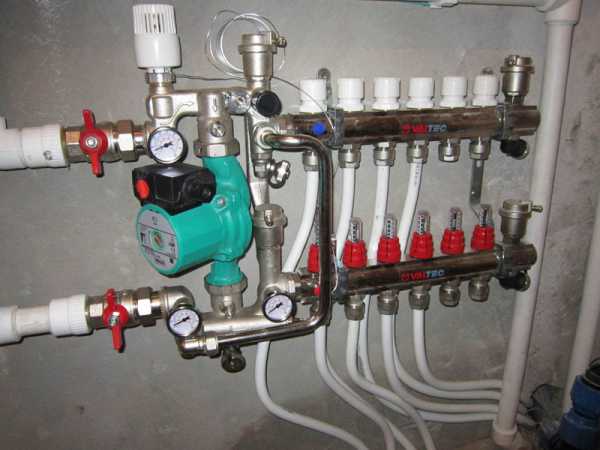

Насосно-смесительный узел для тёплого пола рассматривается в следующем видео.
Производители
Насосы для тёплого пола предлагают разные производители: Grundfos (компания из Дании), Ebara (японская компания), DAB (Италия), AlfaStar (Польша), Wilo (Германия), Pedrollo (Италия), Halm (Германия), Lowara (Италия), Wester (Китай).
Компания Grundfos (Дания) – лидер на рынке насосного оборудования. В 1965 году производитель разработал новый подход к усовершенствованию оборудования: оборудование стало более устойчивым к коррозийным процессам. Насосы выпускаются из нержавеющей стали. Важные элементы конструкции выполняются из титана. С 1980 года фирма стала выпускать устройства с автоматической электронной регулировкой.
Производитель постоянно совершенствует свою продукцию, поэтому остаётся на лидирующих позициях мирового уровня.
Циркуляционный насос EBARA серии MRB
Производитель Ebara (Япония) – это хороший пример корпорации международного уровня, которая может предугадывать и соответствовать требованиям современного рынка. Компания Ebara существует уже более 90 лет и с каждым днём совершенствует свою продукцию.
Широкий ассортимент представлен бытовыми и промышленными насосами, вентиляторами, турбинами, компрессорами. Кредо данного производителя в выпуске качественной продукции, в инновационных разработках.
Ebara особое внимание уделяет выпуску насосов из нержавейки, которые имеют множество преимуществ перед стандартными чугунными вариантами. Как пример, их высокий коэффициент полезного действия из-за очень гладкой поверхности деталей (снижает потери, вызванные трением). Или запатентованный процесс литья, штамповки, сварки корпусов и рабочих насосных колёс.
DAB (Италия) – история компании начинается в 1975 году. На данное время DAB насчитывает штат сотрудников из более 560 человек, площадь 65 тыс. м² и выпуск насосов более 2,5 миллионов экземпляров.
Комплектующие поставляют популярные производители ROTEN, BURGMAN, FAG, SKF, AEG.
В 2008 году открыт холдинг DAB WATER TECHNOLOGY. В него вошли бренды насосов и автоматики LEADER, ALMA, BRISAN, DAB, WACS. С 2010 года марки находятся в ряду моделей компании DAB.
Циркуляционные насосы DAB
AlfaStar (Польша) – это лидер по соотношению «цена-качество». Конструкция циркуляционного насоса такая, что даёт возможность достичь нужных значений объёма перекачиваемой жидкости при небольшой электромощности насоса. Элементы сделаны из устойчивого к коррозии материала с низким коэффициентом расширения температур. Поэтому система будет стабильно работать в широком диапазоне температур от минус 10 ºС до плюс 110 ºС.
Компания Wilo (Германия) начинает свою историю в 1872 году и на данное время является одной из самых известных в производстве продукции в сфере водоснабжения, отопления, кондиционирования, вентиляции. Wilo имеет 36 представительств более чем в 32 странах мира. В 1997 году компания вошла на российский рынок.
Pedrollo (Италия) – компания, производящая качественную и надёжную насосную продукцию промышленного и бытового назначения. Оборудование (фирма существует с 1974 года) успело зарекомендовать себя и поэтому является узнаваемой мировой маркой.
Циркуляционный насос Lowara TLCHB модель 25-12L
Halm (Германия) – это один из популярных производителей насосного оборудования, существующий более чем 30 лет и зарекомендовавший себя с лучшей стороны, в том числе, и на российском рынке.
Компания Lowara (Италия) основана в 1968 году, её дистрибьюторская сеть представлена по всему миру. Фирма входит в состав Xylem Inc. – нового подразделения ITT. ITT – это производитель мирового уровня в сфере насосного оборудования. Насосы итальянского бренда нашли применение в системах водоснабжения различного типа: бытовых, промышленных.
Wester (Китай) – компания, которая уже давно пользуется спросом у российского населения, предоставляя вопреки стереотипам качественную и надёжную продукцию.
Как видим, на рынке представлен широкий спектр предложений насосов для тёплого пола. Поэтому подобрать подходящий вариант не составит труда.
teplofan.ru
Нужен ли он тебе насос для теплого водяного пола?
Монтаж теплого водяного пола является достаточно трудоемким процессом. К тому же, затраты на приобретение расходных материалов достаточно велики. Но что касается эксплуатации, то более экономичной системы на сегодняшний день не существует.
Монтаж системы предполагает установку насоса. Несмотря на то что ценовая политика этого элемента по сравнению с остальным не особо велика, он является очень важной частью водяного пола. Если насос выбран правильно, то система будет функционировать эффективно.
Зачем нужен насос
Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом. Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание.
Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.
Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.
При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.
Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.
Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.
Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.
Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.
Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.
Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.
Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.
Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.
Параметры насоса
Помимо наличия дополнительных функций и типа, насосы отличаются исходными параметрами. А именно, производительностью и напором. Поскольку в систему нужно будет подавать воду, производительность будет равняться делению мощность отопительного контура, умноженной на 0.86 и разнице температуры подачи и температуры теплоносителя в обратке. Эта разница составляет, как показывает практика, 500.
При наличии в системе нескольких контуров необходимо определить производительность каждого из них и суммировать полученные результаты между собой.
Создаваемый напор зависит от гидравлического сопротивления трубы, ее длины и коэффициента запаса мощности. Для расчета напора необходимо сложить произведение гидравлического сопротивления одного метра трубы на ее длину с коэффициентом запаса мощности и разделить все на 1000. Напор необходим для нормальной циркуляции теплоносителя в системе.
Такой параметр, как мощность, зависит от квадратуры. Существуют таблицы соответствия отапливаемой площади и требуемой мощности насоса. При их расчете полагают, что дом нормально утеплен и не находится гораздо севернее или южнее средней полосы. Специалисты рекомендуют к этому параметру добавить еще порядка 20% на случай сильных морозов.
Монтаж насоса
Устанавливать насос нужно таким образом, чтобы ротор располагался горизонтально. На длительность эксплуатационного периода и работоспособность агрегата вертикальная установка никак не повлияет. Но вот ожидать мощности, указанной в техническом паспорте, не стоит. Потери могут составить до 30%. А это достаточно много.
Устанавливать насос целесообразно на трубе подачи. Располагать его нужно после смесительного узла.
Но эти положения не являются основополагающими. Некоторые схемы подключения насоса предполагают его расположение на трубе возврата. Если система водяного пола располагается в доме, имеющем несколько этажей, то и насосов нужно установить несколько. Каждый уровень желательно оборудовать устройством. Это позволит сделать систему более управляемой.
Устранение неисправностей
Качество водопроводной воды, а именно она используется в системе теплого пола, оставляет желать лучшего. Через некоторое время после использования насоса на его элементах, соприкасающихся с водой, откладываются соли. Если насос работает непрерывно, то проблем возникать не будет. В летние месяцы теплый пол, как правило, отключают.
И вот, после попытки включения начинаются проблемы. Насос просто отказывается «качать воду». При этом он гудит, что указывает на рабочее состояние агрегата. Теплоноситель не поступает в систему, потому что ротор не может повернуться. Нужно, используя подручные средства, прокрутить крыльчатку два-три раза. Если же агрегат не начал работать, то нужно обратиться к специалисту.
Выбирая насос для теплого пола нужно обращать внимание на множество факторов: тип оборудования, страна-производитель, параметры, функциональность и т. д. Если отнестись к выбору с некой долей халатности, то система может работать не так, как этого хотелось бы.
dekormyhome.ru
Насос для теплого пола: расчет, выбор, установка
Держи ноги в тепле — гласит народная поговорка. Система теплый пол помогает нам в реализации такой простой житейской мудрости. Но что система или организм без сердца? Вот и в нашей системе сердце – это насос для теплого пола.
Такое отопление не является новинкой в использовании. В Древнем Риме применялся подогрев полов теплой водой. Инновационные технологии принесли новый взгляд и возможности в нашу жизнь. Не найдется ни одной причины для отказа от уюта и комфорта, получаемого при работе такого отопления. Кроме того, используя систему отопления без радиаторов, появляется дополнительное пространство, а это современно и удобно. Существует еще одно достоинство, которое невозможно не отметить. Концепция «теплый пол» низкотемпературная, в отличие от радиаторного отопления, где используется нагрев до 90 °C, а это намного экономичней, при правильно произведенных расчетах и вычислениях.
Применение в бытовой системеНасос для теплого водяного пола – сердце системы
Ключевое различие теплого пола от отопления с радиаторами заключается в одноуровневом расположении и протяженности водяного контура. Для продуктивной работы теплого пола применяется циркуляционный вид устройств, обеспечивающих движение теплоносителя в системе. Если это двухэтажный дом, то двухуровневый контур требует установки двух агрегатов. В этом случае, используется смесительный узел вместе с трехходовым клапаном. Они бывают двух типов – для маленьких и больших площадей. Поэтому при их выборе, необходимо учитывать и этот параметр.
Виды насосов
Все устройства, применяемые в системах отопления, по своему действию являются центробежными. В конструкционной основе их крыльчатка или ротор, закрепленный на основном валу, при вращении лопастей которого создается разрежение. Под его влиянием теплоноситель попадает в рабочую камеру, откуда центробежной силой, выбрасывается в основную магистраль. Широко известны следующие центробежные приборы
- Насосы с сухим ротором. Это агрегаты с высоким КПД. Их использование эффективно при достаточно большой площади обогрева. Кроме того, повышенный шум при работе устройств, требует оборудования отдельного помещения для их монтажа, что реально устроить в частном доме.
Конструктивно эти устройства представляют собой двублочную систему, одним из элементов которой является электромотор, а другим – корпус с ротором, не контактирующим с водой. Существуют и моноблочные варианты.
Насосы с мокрым ротором- С мокрым ротором электродвигателя. Вращение крыльчатки происходит непосредственно в теплоносителе, одновременно являющемся и смазкой для нее. У такого агрегата меньшее КПД, чем у его собрата, зато энергопотребление намного ниже. Низкий эксплуатационный шум при работе устройства, позволяет его монтаж в любом месте.
- Насосы одно и многоскоростные. По этим параметрам определяют функциональность каждого, используя нехитрый расчет. Для теплого пола характерно применение трехскоростных агрегатов, тогда при ухудшении внешних климатических условий, становится возможен усиленный режим работы прибора.
Расчет производительности и мощности
Для обустройства «теплый пол», основными характеристиками устройства и возможностью его применения, будут напор и производительность. Эти параметры и определяют мощность циркуляционного устройства.
Для расчета необходимых характеристик насоса можно использовать существующие таблицы и выражения определения потребления теплоносителя.
Q = 0,86*Pконтура / (Тподачи — Тобр)
- Pконтура — мощность отопительного контура, кВт.
- Тобр — температура теплоносителя в обратном трубопроводе.
- Тподачи — температура в подающем трубопроводе.
На следующем шаге производят расчет величины гидравлического сопротивления водяного контура. Определенная по формуле производительность, должна быть больше сопротивления контура.
Если возникают какие-то сомнения в расчете, то доверьте их профессионалам
Выбор и его особенности
- Тонкости маркировки. У всех насосов есть маркировка, по которой всегда можно определить его присоединительные размеры — это первые числа, и высоту подъема – второе число. При проведении гидравлического расчета, все эти параметры уже известны и определены. Кроме этого, есть табличка, показывающая расчет производительность аппарата при скорости вращения ротора. Наконец, в этой же таблице, можно найти значения потребляемой мощности при каждом режиме работы. Поэтому знание маркировки избавит от любой ошибки.
Конструкция циркуляционного насоса - Кроме стандартных циркуляционных насосов, есть на рынке и аппараты сдвоенного типа которые могут эффективно использоваться в отоплении больших площадей, благодаря своей мощности. Кроме этого, возможно их использование в режиме с половинной мощностью, когда работает только один двигатель. А второй, всегда может быть подключен при необходимости.
- Еще один аргумент в пользу выбора устройства с несколькими скоростными режимами. Наибольший эффект от теплого пола возникает при управлении температурой теплоносителя в каждом, отдельно взятом помещении, поэтому при установке циркуляционного агрегата необходимо учитывать этот нюанс.
- Для примерного подбора насоса, можно использовать таблицу, но обратить внимание на следующее, что эти значения применимы к утепленному помещению в средней полосе климатических условий. При других условиях будет нужно увеличить мощность на 15-20%.
Конструкция циркуляционного насосаПлощадь отопления, м2 | Радиаторное, кВт | Теплый пол, кВт |
80 – 120 | 0,4 | 1,5 |
120 – 160 | 0,5 | 2,0 |
160 – 200 | 0,6 | 2,5 |
| 200 – 240 | 0,7 | 3,0 |
| 240 – 280 | 0,8 | 4,0 |
Особенности монтажа
- Горизонтальная установка. При монтаже циркуляционного агрегата для «теплого пола» всегда используется его горизонтальная установка. Вертикальный монтаж приводит к потере почти трети мощности агрегата и повышает риск завоздушивания в системе, что может привести к ненужным неприятностям.
- Установка насоса проводится на трубе обратного хода теплоносителя. Температура тут всегда меньше, а эта предосторожность повысит гарантированную эксплуатацию прибора. Кроме этого, аппарат отделяется от системы шаровыми кранами, чтобы всегда была возможность доступа к нему, не сливая воду из контура. Это необходимо для проведения профилактического ремонта и возможных экстренных поломок.
- При покупке устройства прилагаются монтажные соединения и гайки, облегчающие его подключение к системе.

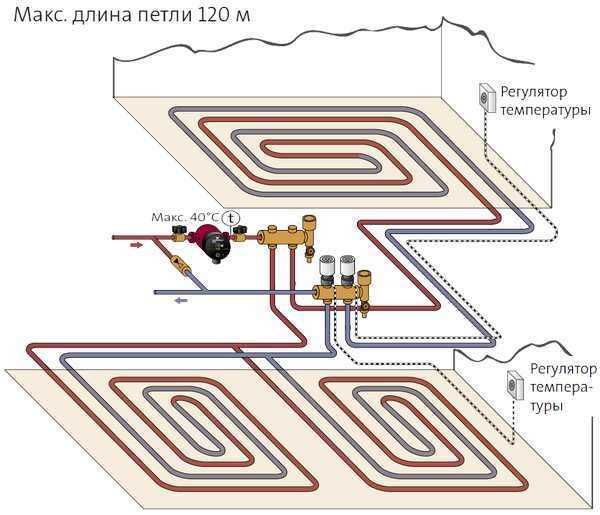

Схематичное изображение монтажаВозможные неисправности в процессе эксплуатации
Основные поломки насоса возникают, из-за периодичности его использования. В зимнее время агрегат постоянно находится в работе, а летом выключен. Используемый теплоноситель, обычно это вода, при отсутствии циркуляции происходит выпадение осадка в виде соли, которое может стать причиной отказа работы устройства. В этом случае, необходимо получить доступ к крыльчатке-ротору аппарата, сняв крышку и попробовав вручную провернуть ее. Если это получилось, то можно запускать двигатель. В исключительных случаях, придется подвергнуть агрегат полным комплексом профилактических работ.
В заключение необходимо отметить, что не всегда возможно использование системы «теплый пол» автономно. Даже при проведении соответствующих расчетов, можно сказать, что эффективность применение двойной схемы «радиаторы плюс пол» дает лучшие результаты при больших отапливаемых площадях помещений. В этом случае монтаж аппарата будет несколько другим. Проблему согласование контуров между собой решает выбор более мощного насоса.
profpoly.ru
без насоса, как подобрать циркуляционный, расчет мощности и подбор, как выбрать для водяного
Насос для теплого пола может отличаться по размерам и мощности Все циркуляционные насосы имеют одинаковое устройство. Назначение и правила установки. Насос для теплого пола почти не отличается своими характеристиками от насоса, который перегоняет воду по радиаторам. Насос для теплого пола делает так, чтобы вода постоянно циркулировала по системе отопления. Перед покупкой желательно ознакомиться с устройством насоса, его маркировкой и принципом работы.

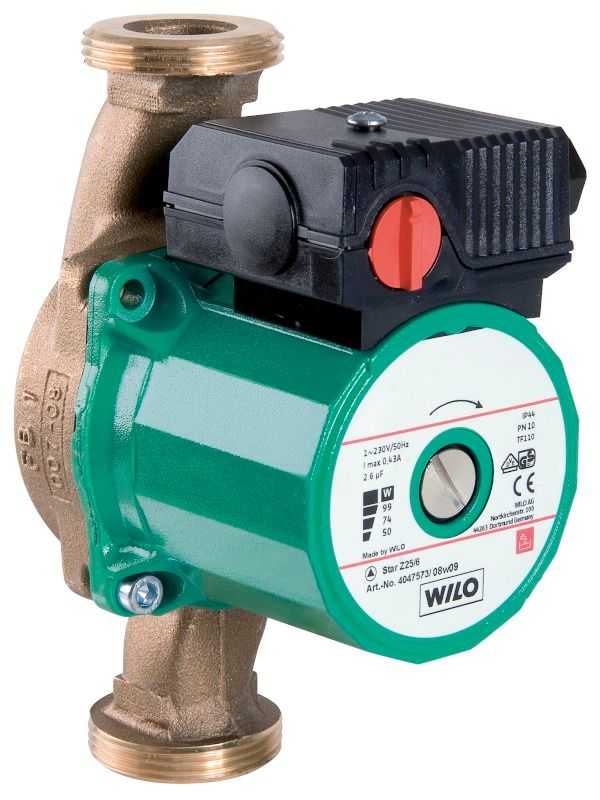

Циркуляционный насос для теплого пола
В состав циркуляционного насоса входит корпус, мотор или ротор, прикрученный к корпусу. На моторном валу располагают крыльчатку. Теплоноситель сначала размещают в корпусе, там его захватывает крыльчатка, а затем он выбрасывается на противоположную сторону.
Корпус мотора оснащен гайкой, которая необходима для регулирования количества собравшегося воздуха: чтобы спустить воздух, гайку откручивают.
При покупке циркуляционного насоса следует попросить у продавца сертификат, подтверждающий его качество
Циркуляционные насосы представлены в большом разнообразии. Популярностью среди потребителей пользуются насосы немецкой марки Grundpos (Grundfos) . Насосы от этой фирмы отличаются большой работоспособностью и высоким качеством, а процент бракованных изделий крайне мал.
Как установить циркуляционный насос:
- Циркуляционные насосы следует устанавливать по всем правилам. Главное правило монтажа – горизонтальное расположение вала.
- Если расположить насос вертикально, то он может потерять до 30 процентов своей производительности.
- Перед насосом должен быть фильтр. А если с насосом произойдут неполадки, с обеих сторон агрегата монтируют шаровые краны, тогда насос можно легко отсоединить, при этом не производить слив воды из системы.
- Насос необходимо располагать перед котлом на обратке, только так насос будет толкать теплоноситель на котел.
При таком расположении насос может работать при низком температурном режиме – от этого напрямую зависит срок его службы. Еще одной проблемой может стать скопление воздуха (особенно это касается напольных котлов). В случае установки насоса на подаче, устройство будет способствовать вытягиванию из котла, что приведет к образованию вакуума в верхней части. Такие действия приведут к закипанию котла.
Расчет насоса для теплого пола: мощность агрегата
Установка циркуляционного насоса в системах водяного отопления хороша тем, что они не приводят к созданию избыточного давления. Их функция заключается в проталкивании теплоносителя по трубам с определенной скоростью. Необходимость в тепле зависит от времени года и погодных условий. Именно поэтому важно, чтобы скорость движения теплоносителя могла легко меняться.
Во время покупки особое внимание следует обратить на производительность (расход) и напор.
Чтобы произвести расчет, необходимо знать формулу, определяющую производительность насоса. Для расчета производительности при наличии нескольких контуров необходимо определить расход по каждому конкретному контуру, а затем сложить результаты. Мощность одного контура зависит от того, какую площадь имеет отапливаемое помещение.
Выполнять расчет насоса для теплого можно с помощью специальной компьютерной программы
Характеристики насоса:
- Напор. Он нужен для того, чтобы преодолевать гидравлическое сопротивление трубы, фитинга и остальных элементов, которые входят в систему.
- Сопротивление системы. Оно варьируется в зависимости от материала, из которого изготовлена труба и ее диаметра.
- Гидравлическое сопротивление. Его можно узнать, ознакомившись с сопроводительными документами.
Для расчета производительности важно знать, как увеличивается сопротивление в вентиле, там, где находится арматура, и на фитингах. Чтобы рассчитать необходимый мотор в контуре, нужно величину гидравлического сопротивления (ее можно найти в паспорте к насосу) умножить на контурную длину. Значение необходимо перевести из кило паскалей в значение атмосферы. Полученное значение умножают на коэффициенты, которые зависят от наличия конкретной арматуры и вентилей.
Типы устройств: как подобрать насос для теплого пола
Расчет параметров перед покупкой насоса очень важен. Но также следует обратить внимание на то, какого типа насос, из какого материала он изготовлен, и кто его произвел. Для того чтобы использовать в быту, подходит два типа насоса.
Насос следует подбирать так, чтобы не сомневаться в его работоспособности, иначе монтаж будет выполнен зря.
Важно заметить, что потребителе, которые экономят на насосе, а также те, кто делает неправильные расчеты, чаще всего получают плохой результат – пол не греет. Это всегда обидно, так как материальных средств и усилий на его установку тратится немало. Поэтому очень важно к покупке насоса отнестись со всей ответственностью.
Типы циркуляционного насоса:
- Мокрый ротор. Устройство не отличается большой мощностью, но его производительности хватает для того, чтобы обеспечить работу пола. Такое название насос получил из-за ротора находящегося непосредственно в теплоносителе. Именно так ротор способствует охлаждению и смазке. Насос работает тихо, экономит электроэнергию и славится своей надежностью.
- Сухой ротор. Такие агрегаты популярны благодаря своей повышенной мощности. Ротор располагается в специальной отдельной емкости, отличающейся герметичностью. Такой насос необходимо регулярно чистить и смазывать. Используют такое оборудование чаще в промышленных целях.
Выбор типа насоса для дома прост – мокрый ротор. При покупке также важно обратить внимание на размеры и маркировку насосов. Выбор материалов достаточно богат. Если в системе поставлены качественные трубы, то насос может быть изготовлен из любого материала. Однако если в системе есть окислитель, н стоит выбирать насос с чугунным корпусом. Пускай это будет нержавейка или полимер.
Преимущества циркуляционного насоса малой производительности
Чтобы перекачивать жидкость, порой применяют поверхностные модели агрегатов, которые называют маломощными насосами для воды. Самое большое преимущество насосов, по мнению потребителей – небольшая мощность. Это способствует экономии на электроэнергетических затратах. Насосы могут работать от генераторов.
Среди достоинств циркуляционного насоса малой производительности стоит отметить экономичность и компактность
Важно заметить, то небольшая мощность совсем не влияет на производительность насосов.
Модели таких насосов отличаются компактностью и доступной ценой. Их легко устанавливать и регулировать. Насосы с маленькой мощностью лучше использовать для помещений с небольшой площадью.
Преимущества насосов:
- Компактность;
- Экономичность;
- Высокая производительность.
Подбор насоса нужно делать только после того, как будут подобраны все необходимые характеристики, которыми он должен обладать. Для этого нужно обязательно учесть площадь помещения и условия, в которых будет использоваться насос, а также частота его использования. Установить насос можно легко, если к нему идет схема.
Как подобрать насос для теплого пола (видео)
Циркуляционные насосы предназначены для того, чтоб регулировать равномерное распределение теплоносителя по трубам. Насосы для теплого пола по своей конструкции не отличаются от насосов для системы водоснабжения. Выбрать насос можно, исходя из того, где он будет установлен, на какой площади. Также важно учесть качество системы теплого пола и материалы, из которого он изготовлен. Если один насос работает недостаточно продуктивно, можно установить дополнительный.
Добавить комментарий
teploclass.ru
как выбрать и как рассчитать мощность
Самостоятельно выбрать и установить насос для тёплого пола не так сложно. Для этого достаточно определиться с разновидностями устройств и основными характеристиками.
Монтаж тоже не составит особых проблем, для его выполнения понадобится минимальный опыт владения ручным инструментом и свободное время.
Результат после реализации таких работ не заставит вас ждать, благодаря ускоренной циркуляции воды, система гораздо быстрее будет прогреваться, соответственно и КПД её тоже возрастёт.
Особенности использования

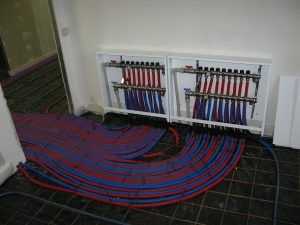

Повороты и длина контура усложняют циркуляцию воды в системеОсновным отличием насоса для тёплого пола от обычного циркуляционного, применяемого для стандартных систем отопления, заключается в том, что величина контура при таком использовании более 100 м.
При этом диаметр трубопровода значительно меньше: 16 – 21 мм. Кроме этого, здесь присутствует большое количество поворотов под углом 180 ⁰, что ещё больше усложняет циркуляцию жидкости внутри системы.
Подбирать жидкостный насос для тёплого пола рекомендуется с возможностью переключения режима работы. Обычно такие устройства называют регулируемыми, так как скорости можно переключать как самостоятельно, так и настроить на автоматическое управление.
Разновидности устройств
Конструктивные особенности, которые отличают насосы друг от друга, характеризуются в первую очередь по мощности устройства, необходимого для того или иного помещения.
Всего известно 2 вида устройств для увеличения скорости циркуляции жидкости внутри тёплого пола: с «мокрым» ротором и «сухим». Причём разница между ними существенная.
«Мокрый» ротор

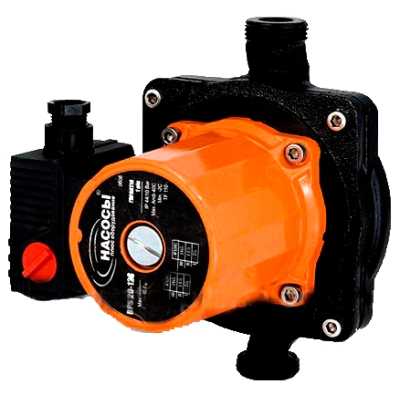

«Мокрый» роторТак называемые мини-насосы для тёплого пола. Благодаря тому, что крыльчатка расположена рядом с ротором, его размеры уменьшены до минимума. Для предотвращения попадания влаги на электромотор на валу устанавливаются сальники из высокопрочной резины. Некоторые имеют дополнительную гидрозащиту.
Благодаря своим габаритам, такой насос для тёплого водного пола используется в жилых помещениях.
Агрегаты выгодно отличаются не только небольшими размерами, но и практически бесшумной работой, а также возможностью функционировать при однофазном питании.
«Сухой» ротор
Такой ротор подходит для дома в несколько этажейОсновные детали такого гидравлического насоса расположены на некотором удалении от жидкости. Для них предусмотрен отдельный корпус, соединённый с крыльчаткой валом.
Если вмонтировать насос с «сухим» ротором в систему, он сможет продавить воду даже в частном доме, имеющем несколько этажей. При грамотно выбранной мощности агрегата тёплый пол будет функционировать без особых проблем.
Но несмотря на очевидные преимущества, для жилых помещений они практически не используются. Это связано с тем, что для их подключения необходимо трёхфазное электропитание напряжением 380 В. Кроме этого, их установка на тёплых полах требует специального помещения с платформой. Дело в том, что при работе насосы издают высокий уровень шума и весят более 100 кг.
Преимущественно агрегаты с «сухим» ротором используются для систем, установленных в производственных или коммерческих помещениях.
Выбор по параметрам
Желательно использовать для насоса трехскоростной роторПринцип работы, который имеют насосы для тёплого пола, можно сравнить с агрегатами, установленными для отопления. Устройства не нагнетают избыточного давления в систему, а просто осуществляют проталкивание жидкости внутри трубопровода с определёнными скоростями.
В связи с тем, что нагревательная способность может изменяться, от температурных условий, то режим работы насоса, влияющий на движение теплоносителя должен регулироваться. Поэтому, для тёплых полов рекомендуется использовать трёхскоростной циркуляционный электронасос.
Если говорить о профессиональном выборе устройства, то необходимо руководствоваться следующей формулой, характеризующей его производительность: M=0.86 * Rh / (t пр. т – t обр. т).
- M — производительность насоса.
- Rh — мощность отопительного контура, кВт.
- t пр. т — температура жидкости на обратке, ⁰С.
- t обр. т — температура жидкости на подаче, ⁰С.
Следует учитывать, что при нескольких контурах расход определяется для каждого случая, а полученные величины суммируются.
По статистике, разница в показателях отопительных систем обычно принимается как величина, отличная друг от друга не более чем на 5 ⁰С., а мощность отапливаемого контура определяется непосредственно от площади обогреваемого помещения.
Исходя из этого, для того, чтобы упростить выбор мощности водяных насосов можно руководствоваться таблицей, приведённой далее. При этом следует учитывать, что для расчётов брались примерные температурные показатели средней полосы России. Поэтому, если ваш частный дом плохо утеплён или вы проживаете в других регионах с более мягким или напротив, морозным климатом, рекомендуется выполнить полноценную методику расчёта.
| Площадь помещения, м2 | Производительность насоса на радиаторном отоплении | Производительность насоса при тёплом поле |
|---|---|---|
| 80 -120 | 0,4 | 1,5 |
| 120 – 160 | 0,5 | 2,0 |
| 160 – 200 | 0,6 | 2,5 |
| 200 – 240 | 0,7 | 3,0 |
| 240 – 280 | 0,8 | 4,0 |
| 280 – 350 | 1,2 – 1,5 | 6,0 |
Кроме этого, подбирать нужно отталкиваясь от мощности напора, который он может нагнетать. Он необходим для того, чтобы преодолеть гидравлическое сопротивление жидкости оказываемое со стороны углов, фитингов, штуцеров и других элементов трубопровода. Подробнее о выборе насоса смотрите в этом видео:
В первую очередь сопротивление зависит от диаметра самой трубы. В этом случае необходимо принимать для расчёта увеличение сопротивления на входе в систему, арматуре и фитингах. Величину гидравлического сопротивления труб можно найти в технической документации, на них. Для определения используется следующая формула: М= (H*K + ∑R) / 1000.
- М – мощность напора насоса.
- Н – величина гидравлического сопротивления 1 метра трубы.
- К – длина наибольшего контура, м.
- R – коэффициент запаса мощности.
На что обратить внимание при выборе
Для небольших домов подойдут насосы с «мокрым» роторомПодбор насоса необходимо проводить отталкиваясь от основных параметров соотношения необходимой площади с данными, указанными в техническом паспорте устройства.
Только при соблюдении этих условий, его работе будет выполняться согласно всем рекомендациям производителя, а циркуляция в системе будет соответствовать заявленной в документе. Исходя из этого, циркуляционный насос для тёплого пола должен выбираться с оглядкой на определённые нюансы:
- Для помещений менее 250 м2 практичнее всего устанавливать насос с «мокрым» ротором. В данном случае, благодаря тому, что крыльчатка в нём всё время находится в воде, он будет намного тише работать и прослужит дольше.
- Для коттеджей с этажностью более 3 ярусов желательна установка циркуляционного насоса с «сухим» ротором. Такие устройства имеют большую мощность и позволяют осуществить проталкивание большого объёма воды в длинных трубопроводах. Ингода встречается технология сдвоенного или группового насосного оборудования.
- Приобретать лучше механизмы с корпусом из нержавеющей стали или полимера.
- Если насос для водного тёплого пола имеет встроенный термостат, это обеспечит сохранность крыльчатки от известковых отложений из-за некачественной воды.
Широкий выбор предложений позволяет остановить свой выбор на любом понравившемся вам по своим характеристикам устройстве вне зависимости от страны производителя.
Если для основного или второстепенного источника обогрева вы планируете монтаж тёплого пола с подключением от водяного отопления, желательно заранее подумать о приобретении такого агрегата. Многие системы комплектуются соответствующими устройствами на стадии упаковки у производителя. Объясняется это тем, что тёплый пол без насоса, имеющий площадь более 10 м2 скорее всего не будет качественно функционировать.
gurupola.ru
