Коллектор для теплого пола из полипропилена своими руками видео: как сделать коллектор для теплого пола своими руками из полипропилена: фото и видео (инструкция)

расчет, выбор материала и сборка

Содержание:

1. Принцип работы коллектора для теплых полов
2. Устройство
3. Типы коллекторов
4. Без регулятора
5. С ручным регулятором
6. С расходомерами
7. С автоматическим регулятором
8. Как собрать заводскую модель коллектора?
9. Как самим сделать коллектор для теплого пола своими руками?
10. Расчет
11. Подбор материала
12.  Сборка
13. Особенности эксплуатации самодельных коллекторов
14. Использовать или нет кустарный коллектор

Для обустройства водяных тёплых полов, набирающих сегодня популярность, требуется много комплектующих. Одним из важнейших узлов в конструкции является коллектор, его основная функция — распределять теплоноситель и контролировать его нагрев.

Мы разберём — как устроена гребёнка, как она функционирует, а также поговорим об особенностях её эксплуатации. Кроме того, покажем, как правильно собрать заводскую модель коллектора для водяных тёплых полов, и самодельную из отдельных частей своими руками.

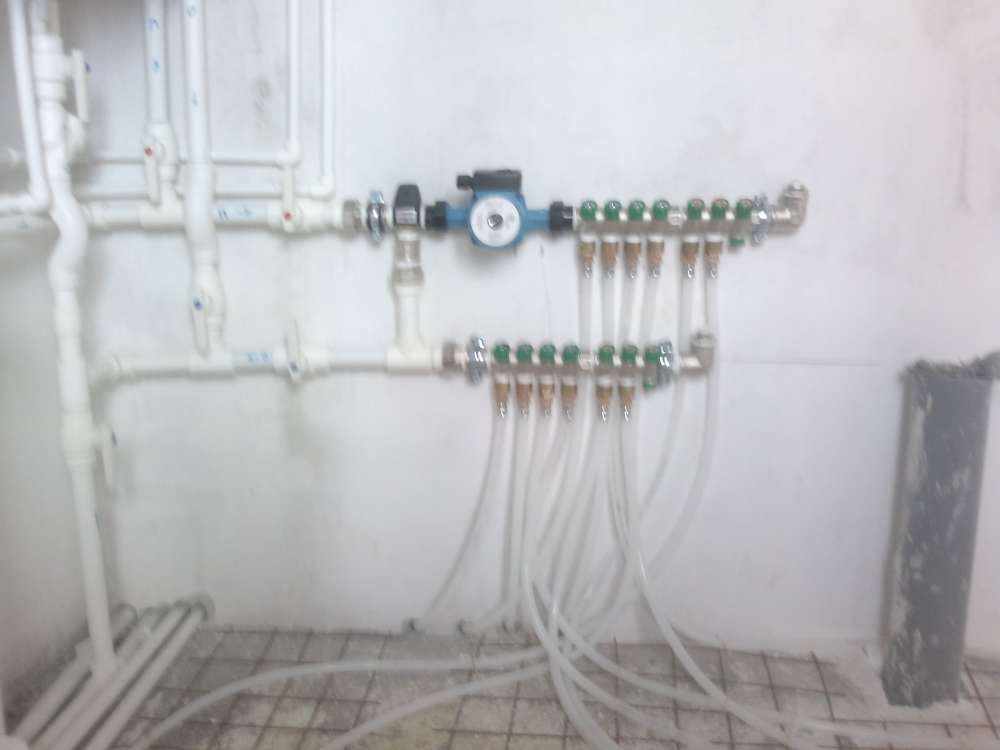

Принцип работы коллектора для теплых полов

Коллектор — элемент смесительно-распределительного узла, без него нормальная работа системы отопления невозможна. Его предназначение:

• распределять теплоноситель;
• контролировать уровень нагрева жидкости.

Суть работы узла — смешивать теплоноситель идущей из различных систем обогрева, и имеющих разный уровень нагрева (тёплый пол, радиатор). После смешивания жидкости до температуры нужной для гидрополов, она направляется в отопительные контуры. Пройдя по магистрали пола, остывший поток воды под воздействием насоса движется в коллектор, где он подмешивается к горячей, и снова подаётся в пол.

Регулировка объёма потоков — горячего и холодного, производится клапанами. Контроль осуществляется датчиками температуры.

Такой принцип действий обеспечивает стабильный и одинаковый уровень обогрева комнат.

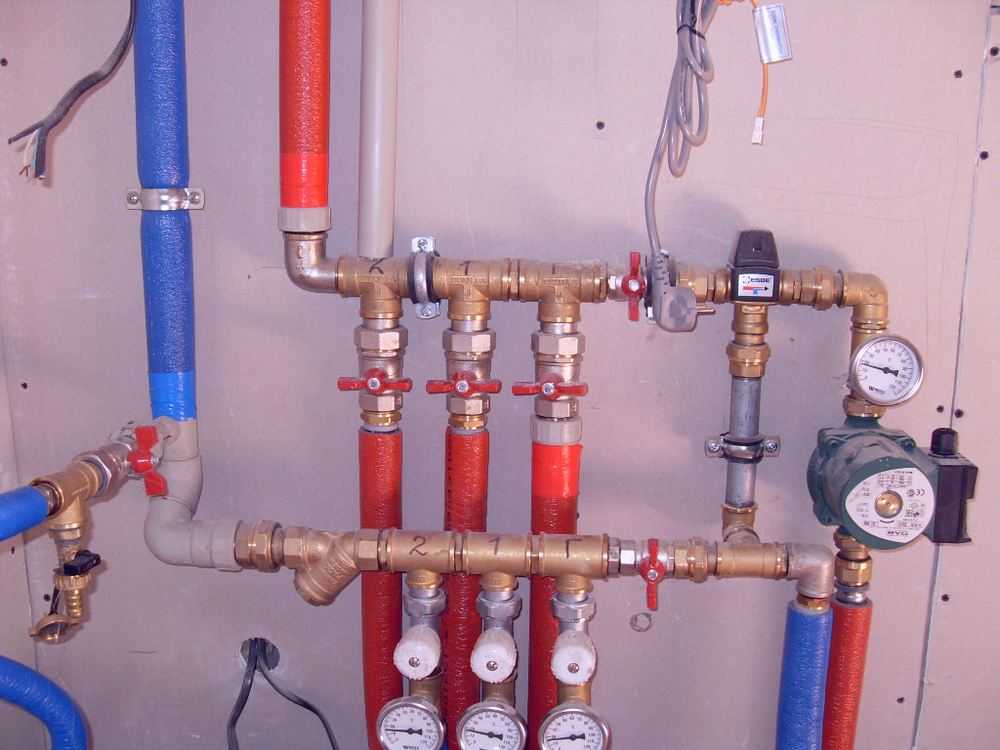

Устройство

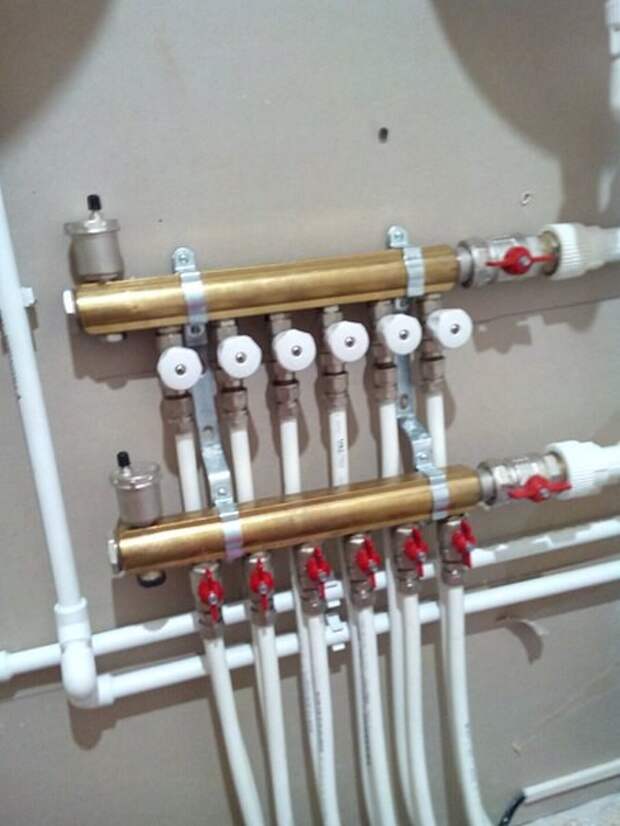

Коллектор (гребёнка) состоит из двух частей — подающего и обратного блока. Основа каждой части — трубка большого размера, имеющая с боку резьбовые выходы. Число их бывает различным, и подбирается по количеству контуров пола.

К основным элементам коллектора относятся:

• клапаны — двух или трёхходовой;
• вентили — запорный и балансировочный;
• термодатчик;
• манометр;
• насос для обеспечения циркуляции воды;
• воздухоотводчик;
• тройники и соединители.

Кроме этих компонентов, в процессе монтажа коллектора потребуется ещё ряд деталей.

Типы коллекторов

Коллекторы различаются по материалу изготовления, по характеристикам, а также по способам регулировки.

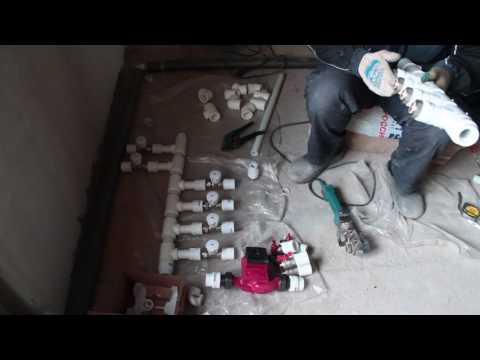

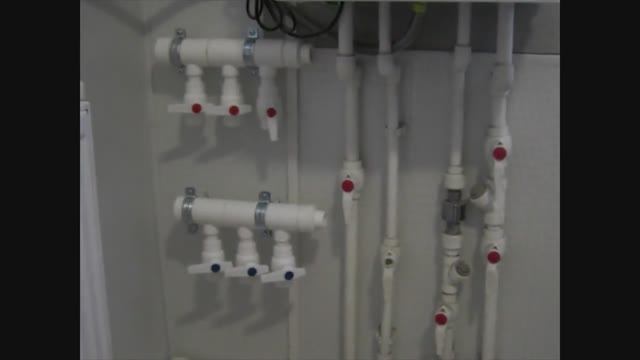

САМОДЕЛЬНАЯ ГРЕБЕНКА. Теплый пол, отопление, сантехника. Бюджетная гребенка. Коллектор.

Смотрите это видео на YouTube

Без регулятора

Модель без регуляторов — недорогая. В ней отсутствуют элементы регулировки, а распределение потоков воды возложено на гидравлику системы.

Специалисты не рекомендуют применять такую конструкцию в тёплом полу. Хоть и стоит прибор недорого, но он не удобный в использовании, и может вызвать сбой в работе всей системы.

С ручным регулятором

Эта модель гребёнки также является недорогой. Конструкция способна выполнять возложенную на неё функцию — поддержание нужного количества теплоносителя, с требуемым градусом нагрева для каждой петли пола.

При этом, температура воды регулируется в узле смешивания, а её объём настраивается ручным способом, только раз. Дальше система будет функционировать сама.

Такое устройство наиболее подходит для тёплого пола служащего дополнительным обогревом.

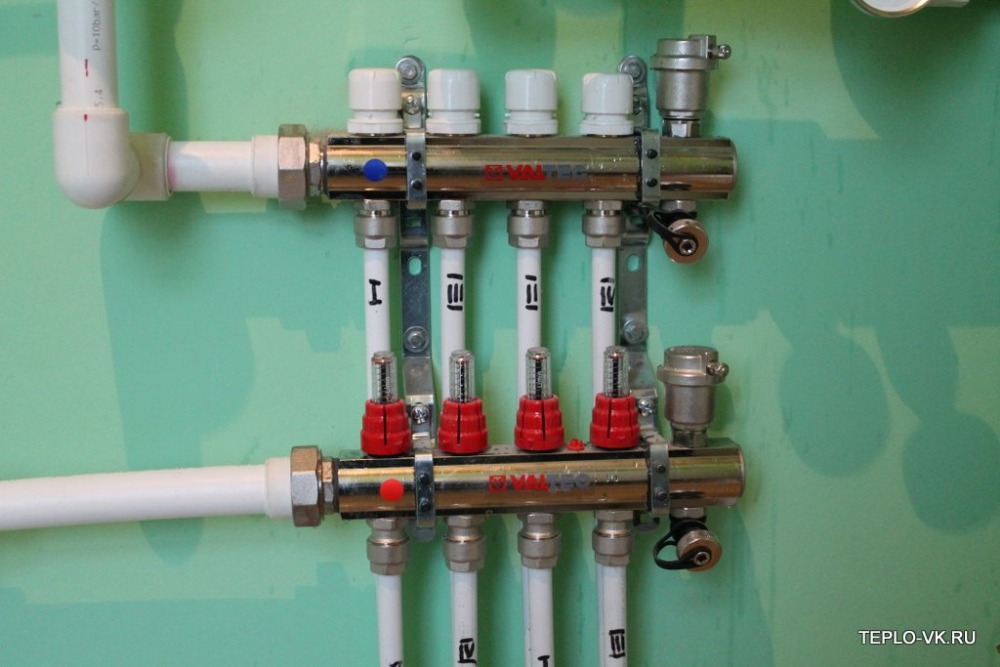

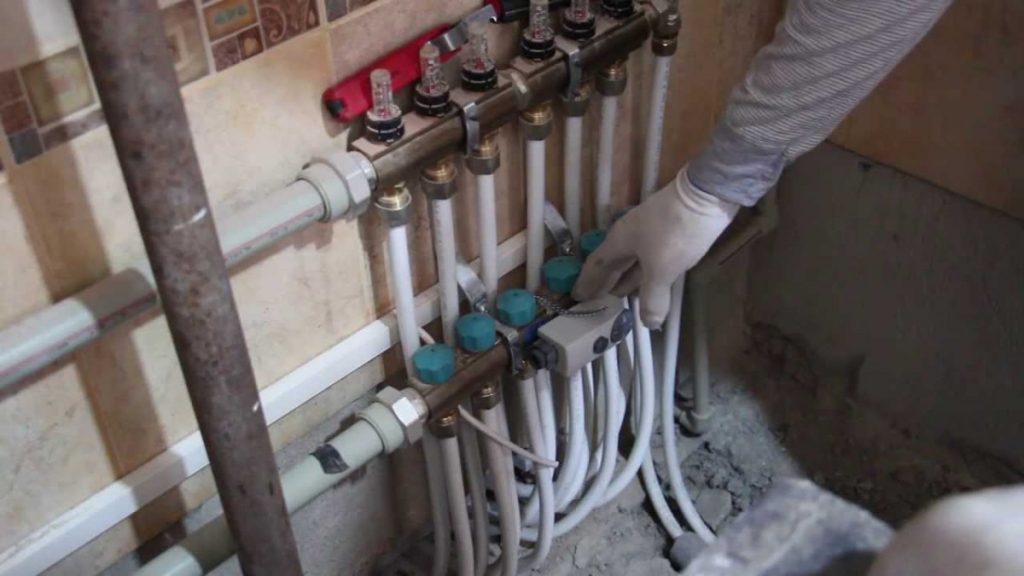

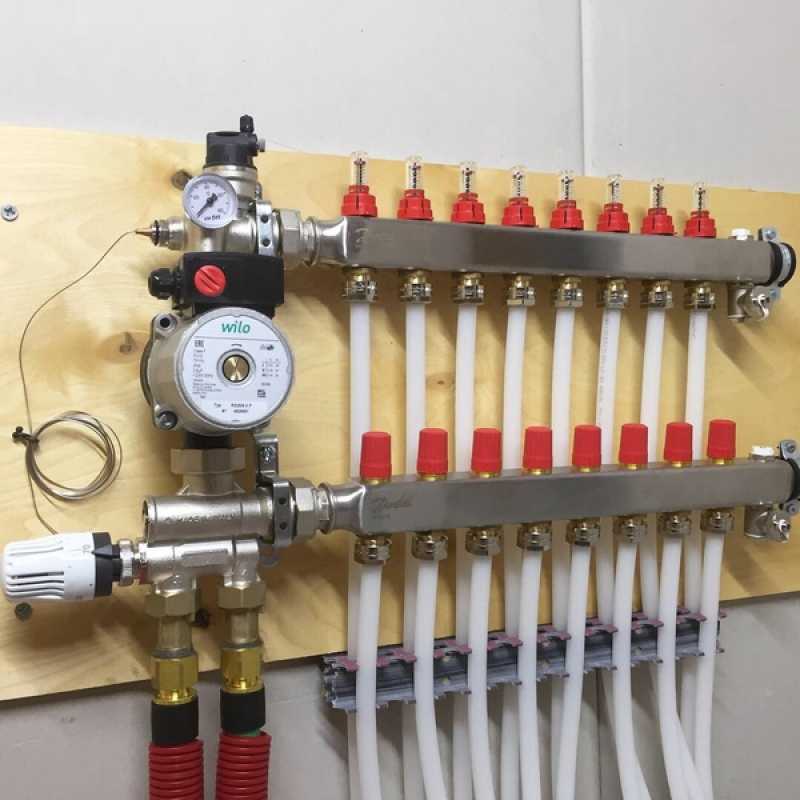

С расходомерами

Один из способов регулировки воды, которая направляется в петли системы — применение балансировочных расходомеров. При помощи этих клапанов осуществляется регулировка и контроль потока воды.

Конструкция состоит из штока с фланцем, имеющим окошко с градуированием, через него определяется уровень расхода воды в каждом контуре. Настройка производится регулировочным кольцом, который находится под колпачком.

Прибор с расходомерами — самый часто используемый вид  в тёплых полах, так как он стоит недорого, и хорошо проявил себя в процессе эксплуатации.

С автоматическим регулятором

Коллектор, регулирующийся автоматически, сегодня набирает популярность. В нём управление теплоносителем возложено на автоматические элементы контроля, в них применяется сервопривод для каждой ветки. Он совместно с термодатчиком тёплого пола позволяет регулировать поток жидкости в каждый трубопровод, отталкиваясь от показаний температуры датчика.

Цена на автоматические виды значительно выше, чем на простые модели. Но данные траты оправданы, так как, имея это устройство, легко поддерживать комфортную атмосферу в доме.

При монтаже такого прибора, важно правильно его настроить, иначе он не сможет функционировать в полную силу.

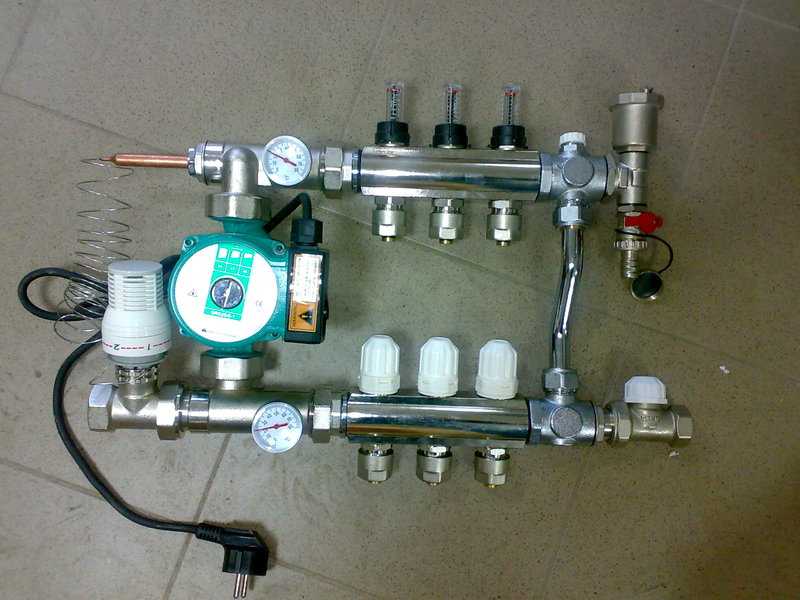

Как собрать заводскую модель коллектора?

Покупая гребёнку, вы можете выбирать её укомплектованность, отталкиваясь от своих финансовых возможностей, и согласно схеме подсоединения. В заводских моделях основные детали идут уже в собранном виде — что ускоряет сборку коллектора для тёплого пола своими руками. После сборки, остаётся подключить к нему соединительные шланги.

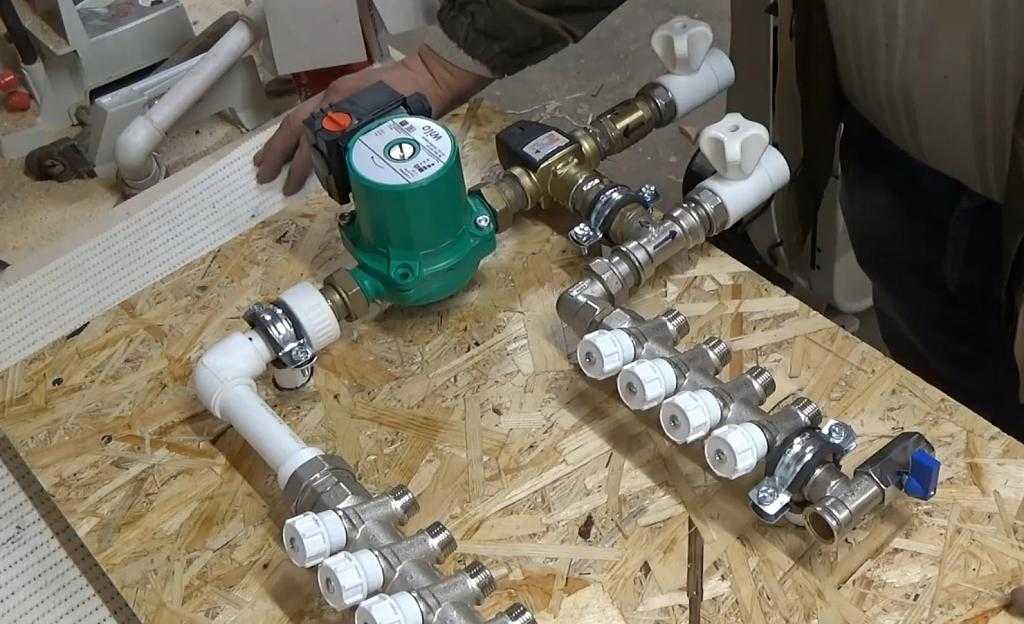

Инструкция по сборке коллектора теплого пола

Смотрите это видео на YouTube

Прежде чем начинать собирать заводскую гребёнку, надо понимать — из каких элементов она состоит, то есть ознакомиться с устройством, инструкцией, чертежом по сборке.

Пошаговый процесс сборки заводской модели устройства своими руками выглядит следующем образом:

1. Распаковываем комплект, достаём и раскладываем все детали на столе.

2. Определяем расстояние между крепежами. Для этого прикладываем крепёжный элемент к гребёнке и выбираем оптимальное расстояние для данной конструкции.

3. Закрепляем на планке подачи концевик.

4. Берём концевой кран, на его резьбу наматываем паклю — это одно из соединений, которое нуждается в запаковке, и закручиваем переходник.

5. На кране откручиваем американку, вставляем данный элемент в правую часть планки обратки. После этого, с помощью американки кран прикручиваем на место.

6. Берём сгон для насоса, откручиваем американку, которую вкручиваем в трубу подачи слева. Затем сгон прикручиваем к конструкции подачи.

7. Проделываем такие же манипуляции со вторым сгоном, только прикручиваем его к планке обратки.

8. Пакуем трёхчетверной клапан под термостатическую головку. Для этого, так же на резьбу наматывается пакля, клапан вкручивается в планку обратного блока слева.

9. Подключаем циркуляционный насос между входной и выходной планками.

10. Скручиваем головку с клапана, на её место надеваем термоголовку. А датчик от него помещаем в трубу подачи.

11. Затягиваем все соединения ключом.

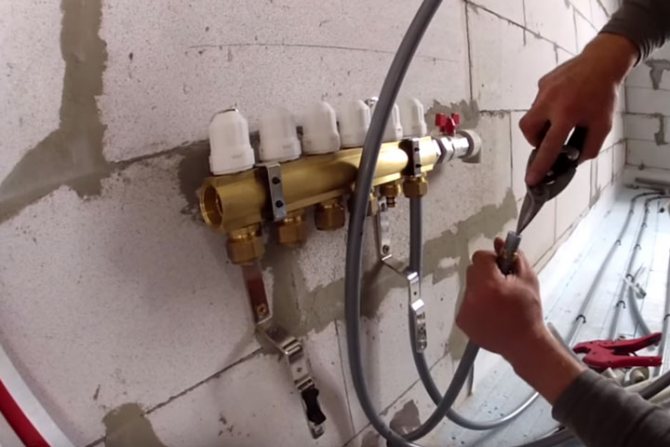

12. К готовой гребёнке подсоединяем трубы пола с помощью евроконуса.

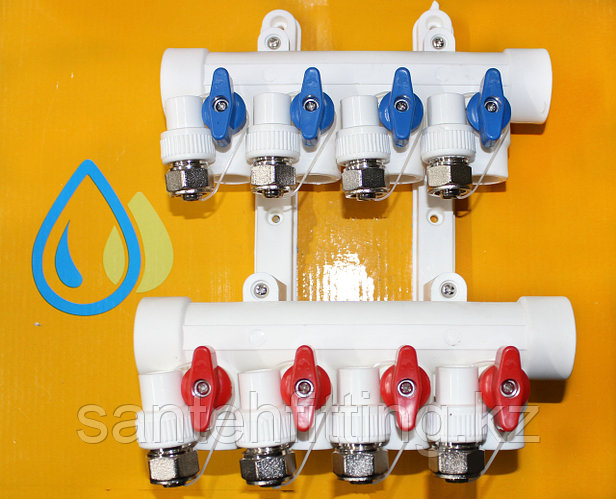

Коллекторы выпускаются стальные и с пластиковыми секциями. При самостоятельной сборке пластикового изделия, необходимо осторожней затягивать соединения.

Как самим сделать коллектор для теплого пола своими руками?

Собрать коллектор для тёплых гидрополов своими руками несложно. Но надо заранее ознакомиться, как он  работает, и произвести расчёты.

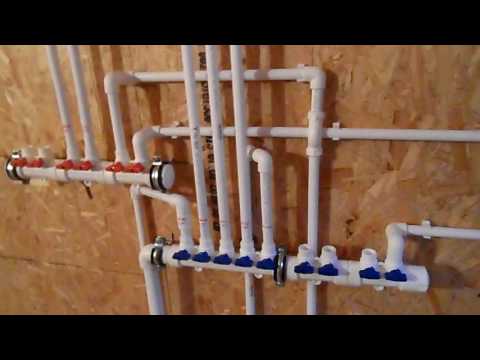

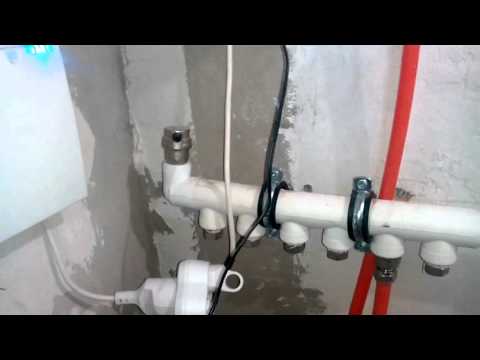

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА – СВОИМИ РУКАМИ!!!

Смотрите это видео на YouTube

Расчет

Прежде чем приступать к расчёту:

1. Определите количество веток системы пола, согласно подготовленной схеме.
2. Выявите, какое число отопительных приборов, так же будут подсоединяться к данному узлу.
3. Определите способ регулировки и процесс контроля в гребёнке.
4. Выберите место установки устройства — оно влияет на конструктивные особенности и размещение патрубков.

После, можно переходить к расчёту всех параметров системы, таких как: температура теплоносителя, расход воды всеми контурами, определение места расположения участков.

Кроме того, чтоб прибор эффективно выполнял поставленную перед ним задачу, и не препятствовал перемещению жидкости, следует соблюдать такое правило — распределительный коллектор должен иметь диаметр с площадью сечения, которая  равна или больше S сечений всех труб магистрали.

Рассмотрим пример: если подключать к гребёнке 4 трубы с размером 20 мм, то у коллектора S сечения = 4(πd²/4) = 4 (3,14 x 20 в квадрате/4) = 1256 мм². То есть, труба должна иметь диаметр не меньше 40 мм.

Подбор материала

Для сборки самодельного коллектора потребуются:

1. Гребёнка — кусок трубы, имеющий отверстия, со  вставленными в них патрубками, для соединения с контурами тёплого пола. Конструкция продаётся в готовом виде, но можно сварить из металлических или полипропиленовых частей самим.
2. Регулирующие вентиля — они нужны для каждой ветки пола, устанавливаются на гребёнку подачи.
3. Воздухоотводчик — он необходим, чтобы сбрасывать воздух из магистрали.
4. Кронштейны — необходимы для крепления прибора к стене.
5. Сливной кран — через него будет сливаться теплоноситель.
6. Тройники и соединители.

Из этих стандартных деталей можно  самим смастерить коллектор. Кроме гребёнки, в распределительный узел тёплого пола входит: трёх или двухходовой кран, насос, запорные арматуры.

 Сборка

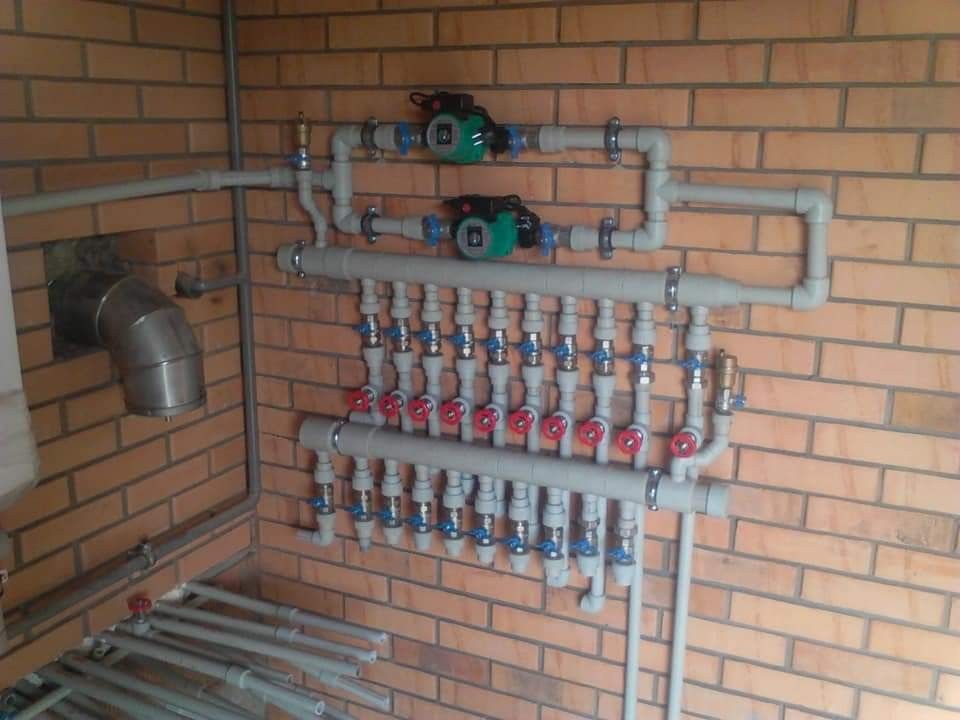

Сделать коллектор своими руками дело несложное. При использовании полипропиленовых комплектующих — их нужно спаять, соблюдая герметичность.

Если детали стальные — потребуются навыки в сварных работах. Кроме того, металлический коллектор требует защиты от коррозийных воздействий, для этого его нужно покрыть грунтовкой или покрасить.

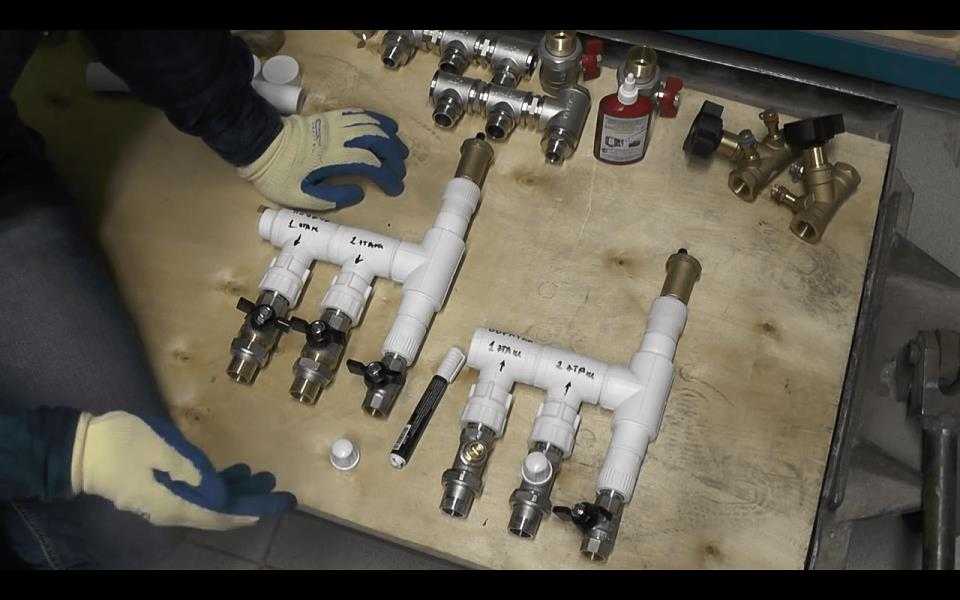

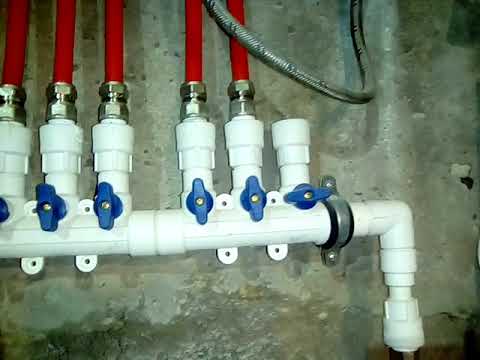

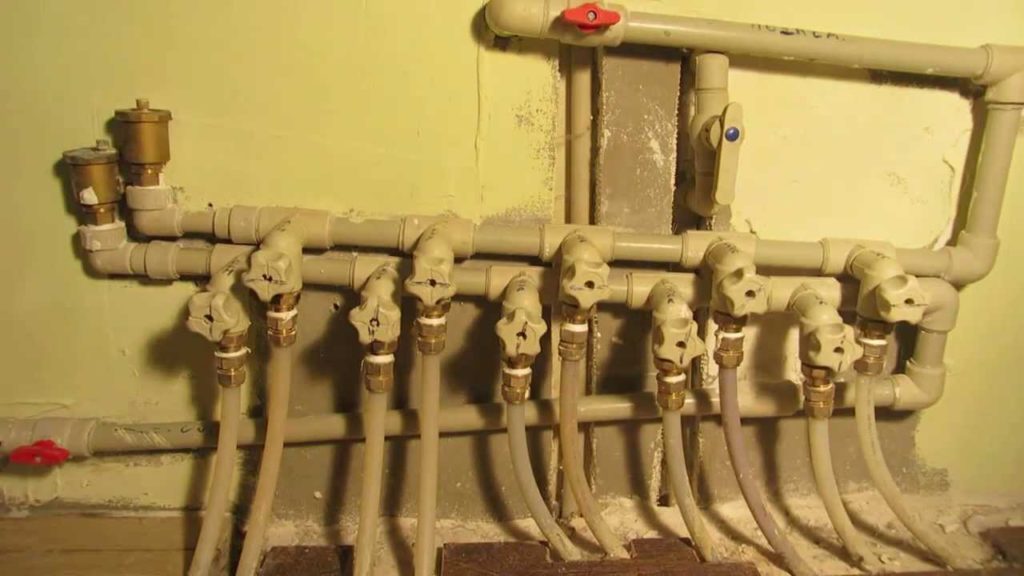

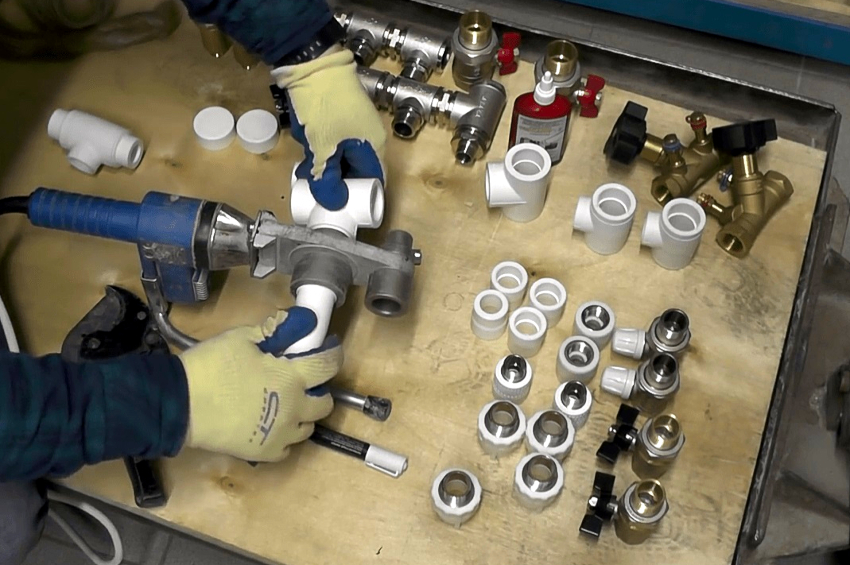

Процесс изготовления полипропиленовой гребёнки своими руками:

1. Свариваем блок подачи — берём ППУ трубу размером 32 мм и тройники такого же диаметра. Количество тройников зависит от числа контуров пола. Сначала отмеряем глубину захода трубы в тройник, и ставим метку. С помощью паяльника для полипропиленовых изделий спаиваем трубу с тройником.

2. Отмеряем от тройника по трубопроводу расстояние захода трубы в тройник, который мы измеряли ранее. По отмеченной линии производим отрез трубы и зачищаем края.

3. Припаиваем к нижнему выходу тройника муфту с краном.

4. Повторяем выше прописанные операции со вторым тройником. Полученную деталь привариваем к первой заготовке. Количество таких заготовок зависит от числа контуров тёплого пола.

5. Припаиваем к одному краю полученной гребёнки тройник, на котором будем размещать на одном конце воздухоотводчик, а на другом — шаровой сливной кран.
6. Прикручиваем шаровой кран, устанавливаем воздухосбрасыватель.

6. По такому-же принципу изготавливаем гребёнку обратки. Только вместо шаровых кранов, на патрубках размещаем регулировочные вентиля.

7. Фиксируем подготовленные гребёнки (подачу и обратку), на крепёжном кронштейне.

Остаётся данный узел для тёплого пола закрепить, подключить его к источнику питания, и подсоединить циркуляционный насос, он обеспечит движение теплоносителя.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.

Использовать или нет кустарный коллектор

Если вы хотите сэкономить, и вам нужно подключить всего 3 — 4 контура пола, то стоит потратить время на изготовление полипропиленового устройства своими руками. Главное, надёжно загерметизировать места пайки, чтобы не произошла течь.

При наличии тёплого пола с большим количеством ветвей, рекомендовано применять латунные фитинги. Они более надёжные, однако по размеру такая гребёнка выйдет очень громоздкой, но зато вы сможете сократить свои расходы.

Подводя итог можно сказать, что коллектор собранный своими руками, при грамотном подходе, будет качественно работать, и сможет уберечь семейный бюджет от  больших трат, при обустройстве обогревательной системы. Сборку и подключение коллекторной группы надо делать строго по схеме, и тогда водяной пол прослужит вам долгие годы.

Коллектор для теплого пола из полипропилена своими руками

Главная » Разное » Коллектор для теплого пола из полипропилена своими руками

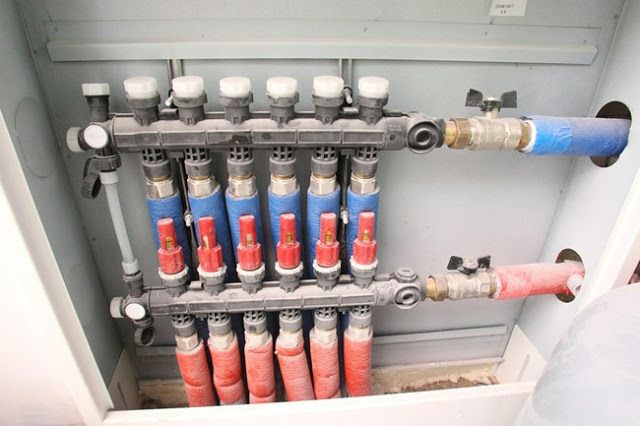

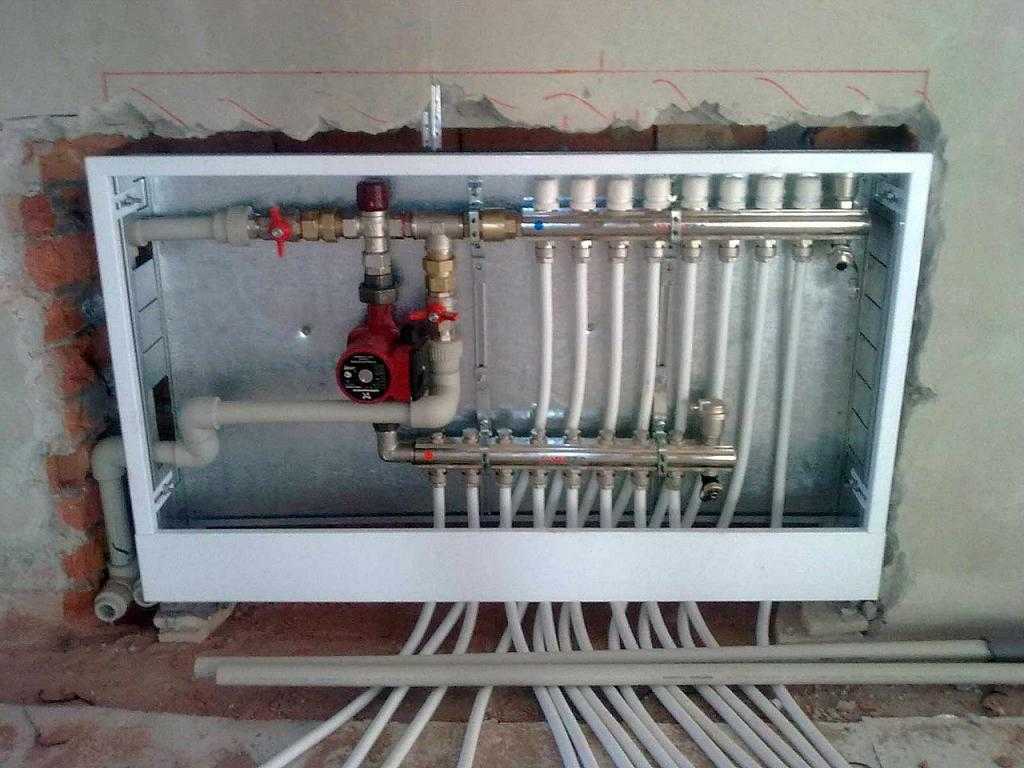

Коллекторный шкаф теплого пола: распределительный, вакуумный, с гидрострелкой

Энергоэффективная работа систем теплоснабжения невозможна без включения в схему коллектора отопления, отвечающих за пропорциональное контурное распределение тепловых потоков и возврат холодного теплоносителя к котлу, используя циркуляционный насос. Это дало возможность заменить линейную схему запитки потребителей на автономную, что повышает эксплуатационную и ремонтную готовность сети.

Содержание статьи:

Что такое коллектор отопления

Устройство конструкционно выполнено в виде металлической гребёнки, оборудованной несколькими точками «входа-выхода», которые автономно присоединяют отопительные батареи к внутридомовому теплоносителю.

Целью такого подключения является регулировка и контроль параметров отопления:

• объём сетевой воды;
• температуры в сети;
• давления в подающей и обратной сети.

Конструкция теплового узла контролирует теплопередачу и обеспечивает в помещениях санитарно-гигиенические нормы проживания.

Важно! Для прокладки отопления в двухэтажных зданиях, узел монтируется на каждом этаже, таким образом, реализуется качественная схема теплоснабжения с поэтажным регулированием.

Принцип работы коллектора отопления

Распределитель имеет простой принцип функционирования, который состоит из нескольких этапов:

1. Вода, нагретая в котлоагрегате до рабочей температуры, поступает в подающую часть коллектора, где скорость среды замедляется из-за увеличенного диаметра гребенки, поэтому жидкость равномерно переходит по всем отводами, с одинаковым давлением в точках ответвлений, поддерживаемого клапанами или запорно-регулирующей арматурой.
2. К каждому узлу подходит контур подающего трубопровода, создавая равные возможности нагрева для радиаторов в системе, что особенно важно при низких температурах наружного воздуха.
3. Теплоноситель через батареи отдает тепло внутреннему воздуху в помещении и, охлаждаясь, поступает в отдельную нижнюю часть коллектора для отопления, где собирается с контуров обратка.
4. Циркуляционный насос направляет остывшую жидкость в котел для следующего цикла «нагрев-охлаждение».

Обратите внимание! Количество патрубков для вывода в группе коллекторов бывает разным, также устройство можно доукомплектовать дополнительными ответвлениями.

Основные виды коллекторов отопления

Гребёнки отличаются между собой по трем показателям:

• место размещения — навесной или напольный;
• число отопительных контуров;
• элементы управления: клапаны, вентили, насосы, датчики.

Российский рынок представляет многообразные типы узлов:

• для водяного теплоносителя многоэтажного дома;
• распределительная котловая система;
• для гелиосистем;
• для 2/3/4 контурных узлов;
• вакуумный геоколлектор;
• узел с гидрострелкой.

Распределительный радиаторный тип применяют для обычных радиаторов. Он выполнен из 2-х взаимосвязанных частей для подачи и обратки. Схемы подключения распределительного коллектора для отопления зависят от конструктивных особенностей отапливаемых объектов. Различают схемы разводки:

• верхний тип;
• нижний тип;
• боковой;
• диагональный.

Нижняя наиболее востребованная, поскольку при такой обвязке система, скрывается под полом, поэтому не мешают пользователям.

Обратите внимание! Кроме того расчеты показывают высокую энергоэффективность такого подключения из-за уменьшения потерь.

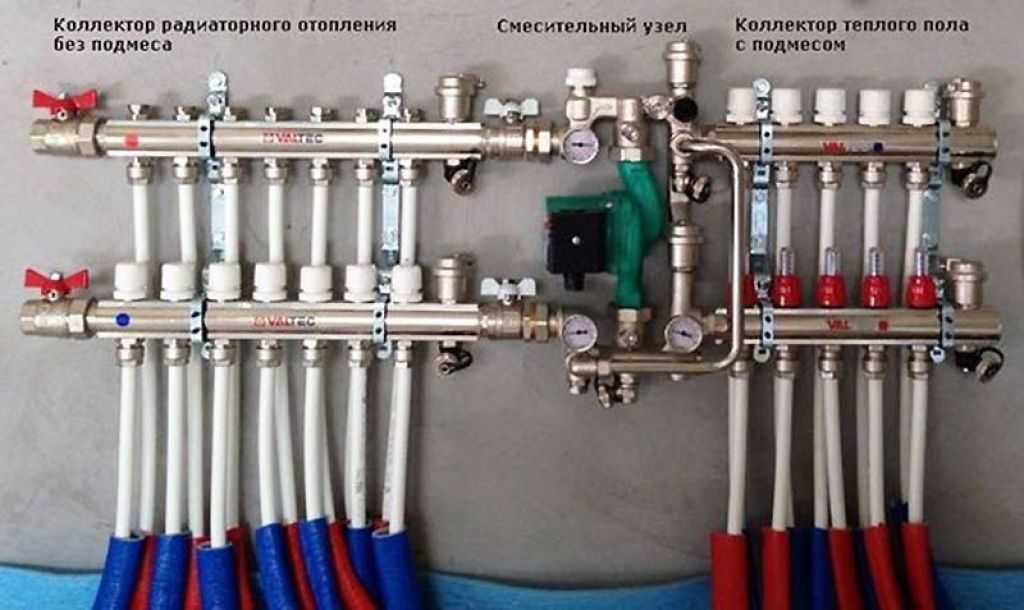

Пример коллекторной схемы присоединения — водяной теплый пол, где распредузел равномерно обеспечивает поставку теплоносителя во все сетевые кольца. Подобные отопительные системы оснащены циркуляционным насосом, количество групп выбирают из соотношения — 1 точка на 120 м трубопровода.

Вакуумный тип относится к классическим гелиосистемам и работает по принципу обычного водонагревателя.

Существует два типа устройств, отличающихся по организации нагрева и хранения теплоносителя:

1. «Мокрая трубка» — бак для сбора горячей воды совмещен с гребенкой.
2. U-тип — емкость не имеет прямого соединения с распределительным узлом, поэтому он не ограничен размером.

Принцип работы вакуумного устройства:

1. Под воздействием прямых солнечных лучей протекает процесс тепловой абсорбции и переход тепла к медной сердцевине.
2. Вода, нагреваясь, поднимается в верхнюю часть устройства.
3. Горячий теплоноситель, передав свою энергию внешнему контуру, охлаждается и возвращается в медную трубку.

Коллекторная система отопления с гидрострелкой используется при проектировании жилых домов имеющих большую отапливаемую площадь в нескольких уровнях. Она выполнена в виде вертикальной полой трубы, с заглушками эллиптической формы, для выравнивания давления теплоносителя. Данная конструкция решает одновременно несколько задач, главная из которых — стабилизация резких температурных скачков в трубах, чем повышаются сроки эксплуатации системы.

Обратите внимание! Оптимальная работа отопления с гидрострелкой, обеспечивается при условии, оборудовании каждого контура автономным насосом циркуляции.

Солнечный тип для гелиосистем, используя парниковый эффект. Циркуляция воды протекает за счет конвекции. Для поглощения солнечных лучей в схеме устанавливается распределитель. Для аккумуляции тепла он выполняется в форме плоского короба, обработанного черным адсорбирующим напылением. Теплоэнергия передается сетевой жидкости, циркулирующей по трубам, в качестве которой используют воду или антифриз.

Водяной коллектор имеет очень широкое применение, как в системах холодного и горячего водоснабжения, так и для отопления квартир. Верхняя часть узла для водяной подающей сети укомплектована расходомерами, балансирующими контуры отопления.

Нижняя для обратки, оснащена вентильными кранами, выполняющие дополнительную тонкую настройку системы, используемых при проведении ремонтных работ. Для 4-х контурных систем устройство оснащается смесительным узлом , регулировочными шаровыми кранами, краном «маевского» и дренажным вентилем.

Узлы на 2/3/4 контура пользуются наибольшей популярностью для подключения 2, 3 и 4 контуров отопления, что достаточно для небольших частных домов.

Характеристики коллекторов:

• Латунное устройство распределительного типа с внутренней резьбой.
• Области применения: горячее водоснабжение, отопление по схеме теплого пола, подключение насосных групп.
• Допустимая температура — 120.0 С.
• Рабочее давление — 25.0 бар.

Обзор основных производителей коллекторов отопления

Рехау (Rehau) — лидер на рынке систем теплоснабжения выпускает гребёнки для напольных систем отопления, изготовленных из латуни марки Ms 63:

• HKV, для 2-12 контуров.
• HKV-D,аналогичный HKV, дополнительно укомплектованный расходомерами и кранами на подающем трубопроводе, и регулирующим клапаном на обратном.

Коллектор Рехау для отопления рассчитан для максимальной рабочей температуры 80 С, и давлением среды — 6 бар. Отличает его от других марок, комплектация звукоизолирующими оцинкованными кронштейнами.

Овентроп (Oventrop) реализует на рынке гребёнку для напольного отопления, изготовленной из инструментальной стали, максимальные параметры среды : давление — 6 бар, температура — 70 С. На нем расположены воздухоотводчики, соединение трубопроводов к батареям выполнено резьбовой G3/4, как правого, так и левой подключения.

Компания Валтек (Valtec) выпускает коллектор для радиаторов отопления и напольного исполнения. Подающий часть распредузла оснащёна расходомером и концевой трубкой с поплавковым устройством для выпуска воздуха из сети с клапаном-отсекателем и дренажным краном.

Параметры теплоносителя:

• температура подачи — 90 С;
• максимальное давление — 8 бар;
• скорость заполнения магистрали — 2,5 м3/ч.

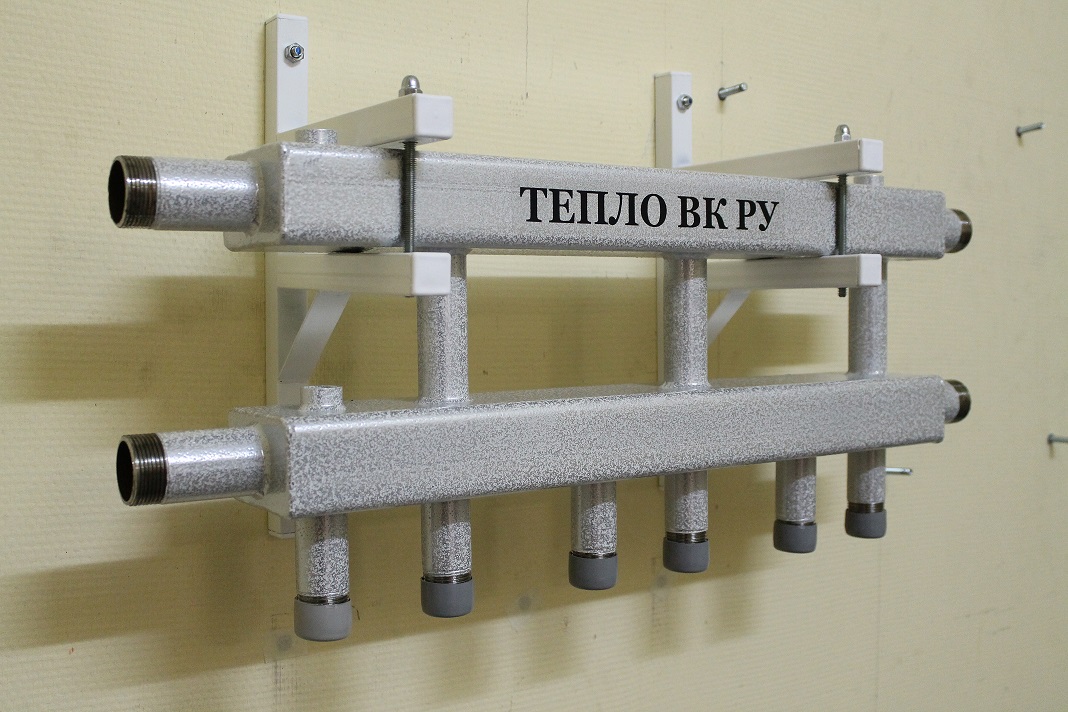

Коллекторные группы Миллениум (Millennium) выполнены из нержавеющей стали, укомплектованы термостатическими вентилями для регулировки процесса отопления. Параметры теплоносителя коллекторного отопления:

• Давление — 10 бар.
• Максимальная температура — 100 С.
• Наличие интегрированных вентилей обуславливают широкую область применения устройств: со смесительными узлами, электротермическими приводами и датчиками.

Обратите внимание! Примечательно то, что конструкция позволяет устанавливать воздушники с любой стороны коллектора.

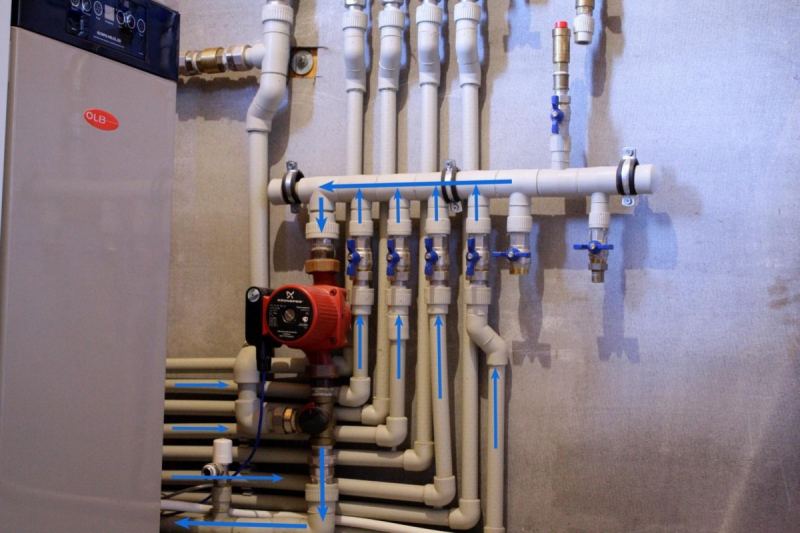

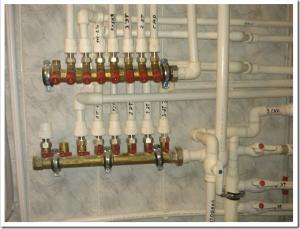

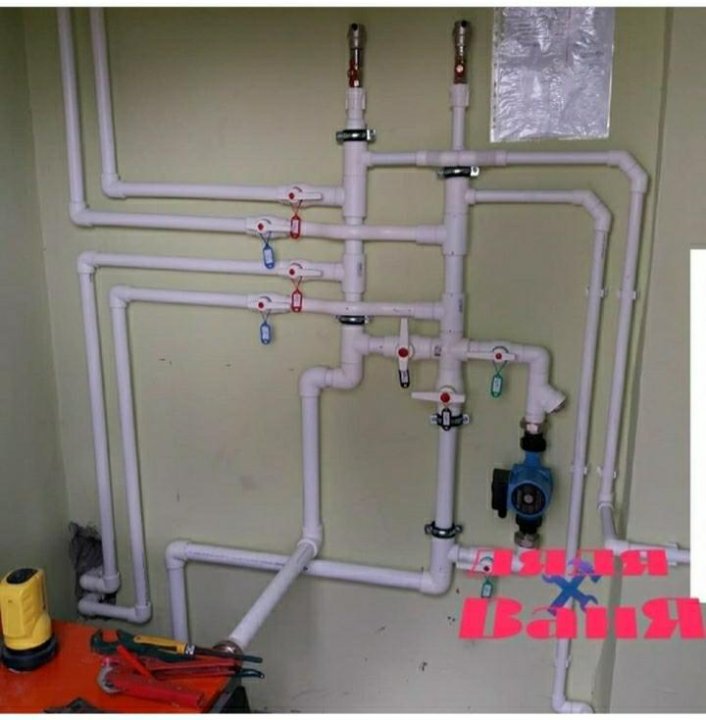

Монтаж коллектора отопления из полипропилена своими руками

До создания распредузла выполняют расчет проекта, соответствующего конструктивным условиям и помогающий правильно выбрать оборудование и материалы.

Для монтажа коллектора теплого пола из полипропилена своими руками используют армированные полипропиленовые комплектующие, возможно, стекловолокно, которое не подвергается расслоению.

Необходимые материалы:

• трубы нужного размера;
• заглушки по одной на каждую группу;
• муфты и тройники по схеме;
• шаровые краны по количеству контуров;
• паяльник для пластика.

Последовательность действий:

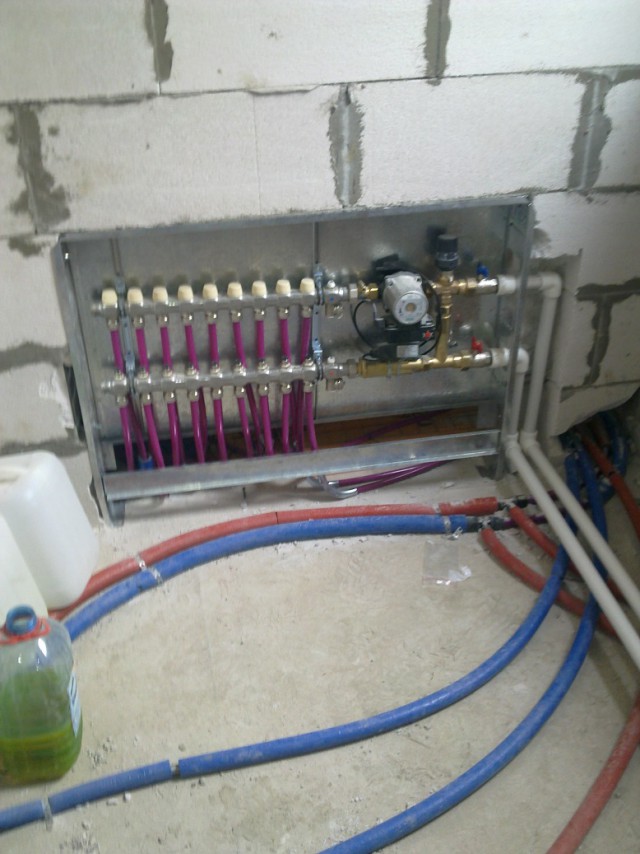

1. Место для блока выбирают по проекту. Делают коллекторный шкаф для отопления в виде специальной ниши или приобретают в торговой сети готовый корпус и закрепляют его на стене.
2. Выполняют паяльником заготовки по чертежу.
3. Устанавливают детали в насадки, после выдерживания режима пайки соединяют патрубок и муфту, дают возможность остыть, иначе стык расслоится.
4. Первыми соединяют тройники.
5. При подаче снизу с одной стороны прикрепляют заглушку, с другой — уголок.
6. Приваривают отрезки на отводах, далее устанавливают на них вентиля и другие приборы по схеме.
7. Выполняют водяную опрессовку системы с давлением 1,5 от рабочего и проверяют целостность швов.
8. После устранения протечек , подключают узел к прямому и обратному теплоносителю.

Отзывы пользователей про коллекторы отопления

Многие пользователи испытавшие работу коллекторов с удовольствием делятся в интернете своими отзывами.

Виктор, Нижний Новгород: «Rehau — система соответствует европейским требованиям, единственное «но» — нужно ответственно подойти к выбору типоразмера и монтажу гребенки. »

Андрей, Магнитогорск: «Millennium хорошая высокопрочная надежная стальная конструкция, легко настраивается на автоматический режим.»

Леонид, Пермь: «Итальянская гребенка Valtec, место сборки Китай, цена намного ниже, чем у Rehau, особенно заслуживает доверие полипропиленовая модель — на стенках не образуется накипь и приличный срок гарантии в 7 лет. Недостаток при превышении разрешенного давления краны могут лопнуть.»

Обратите внимание! Хороший коллектор системы отопления является одной из самых дорогостоящих элементов схемы индивидуального теплоснабжения, поэтому все больше покупателей устанавливают устройство для домашней системы.

В этом случае эффективность и безопасность системы увеличивается в разы, кроме того он позволяет полностью автоматизировать работу внутридомового отопления, поддерживая требуемый санитарный режим в помещении , практически, без участия человека.

Коллекторы солнечного водонагревателя полипропилена

Дий на бассейн

DIY Полипропиленовые солнечные водонагреватели для бассейна

Сопутствующие товары

Пластиковые солнечные батареи 1м * 1м для бассейна

2м * 1м пластиковые солнечные обогреватели для плавательных бассейнов

3м * 1м пластиковый солнечный обогреватель для бассейна

Описание продукта

Черный полипропиленовый пластиковый коллектор, световой и химически инертный

Высокоэффективный.Модульный и жесткий с отдельными трубками, идущими по длине

Площадь солнечного излучения = 70% площади бассейна

Может быть установлена ​​на стеллаже или на любой крыше

Идеально работает в ветреных или более холодных областях

Подробные изображения

Отдельные панели соединяются между собой поворотный цилиндрический штуцер

Каждая панель состоит из 72 отдельных трубок

Технология

000

000

000

000

000

000

000

Использование продукта

Установка

Эта система дает вам полную свободу наслаждаться своим бассейном

Без необходимости вручную включать и выключать клапаны

Цифровой контроллер солнечной энергии включает циркуляционный насос

. Коллекторы подогревателя воды полипропилена

Дий пластиковые солнечные на бассейн

DIY Полипропиленовые пластиковые солнечные водонагревательные коллекторы для бассейна

Сопутствующие товары

Панели обогрева бассейна 1 м * 1 м

Панели обогрева бассейна 2 м * 1 м

3 обогрева бассейна панели

Описание продукта

Коллекторы из черного полипропиленового пластика, свето- и химически инертные

Высокоэффективный.Модульный и жесткий с отдельными трубками, идущими по длине

Площадь солнечного излучения = 70% площади бассейна

Может быть установлена ​​на стеллаже или на любой крыше

Идеально работает в ветреных или более холодных областях

Подробные изображения

Отдельные панели соединяются между собой поворотный цилиндрический штуцер

Каждая панель имеет 72 отдельные трубы

Принадлежности

Использование продукта

Установка

Без необходимости ежегодно включать и выключать клапаны

Цифровой контроллер солнечной энергии включает циркуляционный насос

Упаковка и доставка

.

Горячие продажи оптом полипропиленовая труба пластиковая труба алюминиевая труба Pexa труба напольного отопления

Количество:

0 штук выбрано, всего $ США

Посмотреть детали

Стоимость доставки:

Зависит от количества заказа.

Время выполнения:

5 день (дней) после получения оплаты

Настройка:

Индивидуальный логотип (Мин.Заказ: 5000 метров)

Индивидуальная упаковка (Мин. Заказ: 5000 метров)

Подробнее

Настройка графики (Мин.Заказ: 5000 метров) Меньше

Образцы

: $ 5,00 / метр, 1 метр (минимальный заказ): купить образцы .

---

Смотрите также

• Какой кондиционер нужен на 50 кв м
• Ремонт своими руками теплого пола
• Укладка теплого пола под виниловый ламинат
• Что означает sleep на кондиционере
• Теплый пол в комнате
• Как настроить кондиционер mitsubishi на тепло
• Теплый пол от стояка горячей воды в квартире
• Монтаж теплого пола полипропиленом
• Напольное покрытие на теплый пол
• Исма коллектор теплого пола
• Как работает вентилятор кондиционера

Видео инструкция по укладке своими руками, фото

0
18541

Монтаж водяного напольного покрытия начинается со стен, где подготавливается место для коллектора. В первую очередь в поверхности стены делается углубление, где планируется разместить коллекторный шкаф для устройства. Это создает удобное подключение системы и практичность использования. Его часто устанавливают в котельных или помещениях, где находится сам теплый пол.

общая информация

Практически любую систему отопления невозможно представить без распределительного шкафа отопления. Его установка решает сразу несколько проблем.

По сравнению с обвязкой своими руками разводка коллектора намного эффективнее и практичнее, а в специальном шкафу выглядит очень эстетично. Коллекторный шкаф для отопления может вместить как счетчик, так и электрооборудование.

Вот некоторые доводы в пользу того, что электрошкаф незаменим:

• в нем можно спрятать от глаз сам коллектор;
• осуществляется соединение труб системы теплого пола со всей системой теплоснабжения;
• это место для установки других соединений и измерительных приборов.

Шкаф коллекторный для теплого пола предназначен для скрытия и защиты дорогостоящих инженерных узлов от вмешательства извне.

Коллектор на шкафу

Элементы системы

После подключения шкафа монтируются подающая и обратная трубы. Горячая вода течет от котла по контуру подачи. Охлажденная при нагреве жидкость возвращается к источнику нагрева.

Циркуляция охлаждающей жидкости осуществляется за счет насоса. В шкафу на каждом трубопроводе установлена ​​запорная арматура. При необходимости убрать из системы несколько элементов (на время ремонтных работ или если хотите сэкономить), на отопление в остальной части дома это не повлияет. Вам просто нужно отключить два крана.

Компрессионные фитинги помогут, если нужно соединить пластиковую трубу и металлический вентиль.

Основные компоненты шкафа:

1. Корпус представляет собой коробку, которая состоит из нержавеющей стали или прочного пластика.
2. Система крепления (зависит от того, как будет располагаться конструкция, на поверхности или в середине стены).
3. Часто в качестве крепежа используются распорки или анкеры. Некоторые шкафы имеют кронштейны и регулируемые зажимы.
4. Функция двери заключается в защите содержимого от ненужного внешнего вмешательства. Крепится на петли, имеет замок или защелку. Популярные цвета оформления – белый, бежевый, реже другие оттенки.

Коллекторный шкаф не сложно сделать своими руками. Однако в специализированных магазинах стоит не так дорого, чтобы тратить время на его создание.

Подробнее о коллекторе для теплого пола можно узнать здесь.

Что такое коллекторные системы теплого пола

Система теплого пола состоит из множества контуров – труб, по которым протекает теплоноситель. При этом его температура редко превышает 35-40 градусов по Цельсию. Технически в таком режиме способны работать только конденсационные газовые котлы. А вот для коллекторных теплых полов такие котлы используются редко.

Стандартный котел нагревает теплоноситель до 70–90 градусов Цельсия. Такая высокая температура не подходит для теплых полов. Для того чтобы в эту систему поступал теплоноситель подходящей температуры, используется коллектор. Принцип его работы прост: в коллекторе смешиваются два потока воды – охлажденный обратный и горячий от подачи, поступающей из котла. В результате достигается необходимый уровень температуры теплоносителя.

Для создания одинаковой температуры для всех контуров теплого пола сначала теплоноситель поступает в коллекторную гребенку. Основная часть охлажденной воды подается насосом в котел отопления, но некоторое количество обратки подается в систему смешения и служит для охлаждения нагретого в котле теплоносителя. На самом деле эти устройства (обратка и подающая гребенка) называются коллектором теплого пола. Гребни не всегда оснащены смесительным узлом.

Идеальная система коллекторного пола состоит из контуров одинаковой длины, и коллектор получает воду одинаковой степени нагрева. Так достигается определенный баланс и равновесие температуры теплоносителя в системе. Но такой вариант разводки практически не встречается, ведь помещения в квартирах и домах разные по геометрии и площади, а значит, и длина трубопровода в системе теплого пола будет неодинаковой. Соответственно, на более длинных участках увеличиваются потери тепла и температура обратки будет ниже.

Разность температур между потоками компенсируется установкой расходомеров на подающем коллекторе, а на обратном коллекторе специальными вентилями, позволяющими регулировать расход теплоносителя. Расходомеры – это устройство, информирующее о скорости движения воды в трубопроводе. В пластиковом прозрачном корпусе установлен специальный поплавок, позволяющий определять расход теплоносителя по градуированной шкале.

Принцип регулирования температуры прост: чем выше скорость потока, тем больше тепла может отдать контур, по которому движется жидкость. И наоборот, если вы хотите, чтобы температура коллекторного теплого пола была ниже, закройте регулирующий вентиль, тем самым снизив расход и теплоотдачу пола.

Скорость потока изменяется поворотом ручки вентиля, каждый контур регулируется индивидуально. При монтаже коллекторного теплого пола лучше всего подписать регулировочные вентили и контуры, а также нанести их на схему, чтобы в дальнейшем не пришлось искать соответствие вентиля и контура.

Ручная регулировка не всегда удобна. Сегодня автоматические устройства используются в системах коллекторного теплого пола. На клапаны устанавливаются специальные сервоприводы, которые получают команду на закрытие или открытие потока от термостатов, установленных в каждой комнате. Если температура в помещении ниже установленной, термостат подает сигнал на большее открытие клапана, и наоборот.

Преимущества распределительного шкафа

Коллекторный шкаф для отопления вещь практичная и нужная по следующим причинам:

1. Его использование позволяет уменьшить количество труб, необходимых для подключения теплого пола. Трубы не нужно тянуть от обогревателя, так как коллектор можно разместить в том же помещении.
2. Помимо монтажа коллектора, шкаф может быть и для водоснабжения, в него устанавливается счетчик жидкости.
3. При ремонте и модернизации системы отопления можно легко получить доступ к направляющей петле.
4. Безопасность является одним из самых важных моментов. Защитить коллекторный шкаф с дорогими комплектующими от детей поможет дверца с ключом.

Устройство

При монтаже водяного теплого пола работа может занять немного времени. Все будет зависеть от длины теплых полов, наличия соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к одному из компонентов всей системы для обеспечения помещения теплом. В то же время он имеет своеобразный характер эффективности со своими нюансами. Самый основной из них заключается в том, что подготовка трубопроводов осуществляется отдельно от всей системы. И это несмотря на то, что теплоноситель циркулирует по всем трубам одновременно.

Коллектор необходим для того, чтобы можно было изолировать трубы подачи и обратки от системы водяного отопления. Комплект в обязательном порядке содержит следующие компоненты:

1. Насосная группа.
2. Распределитель теплоносителя.
3. Коллектор охлаждаемой обратной воды.

Никто не задумывается, сколько стоит установка теплого пола. Комплектующие лучше всего приобретать в совокупности и у одного производителя. Только так можно получить максимальное качество. Кроме того, в этом случае стоимость будет меньше вне зависимости от длины контура теплого пола.

Типы шкафов

Существует два типа распределительных шкафов отопления:

1. Встраиваемый распределительный шкаф – устанавливается в самой стене или скрыт под обшивкой из гипсокартона. Как правило, такие модели имеют неокрашенные борта, так как содержат отводные и крепежные пролеты. Часто конструкция имеет глубину 120 мм, ширину от 465 до 1900 мм и высоту около 650 мм. Для упрощения разметки ниши и размещения в шкафу коллекторов разного размера в некоторых конструкциях предусмотрены выдвижные ножки (позволяют поднять шкаф на высоту до 100 мм).
   Встраиваемый распределительный шкаф
2. Модели для улицы просты в установке и крепятся к стене. Боковые стенки конструкции покрываются специальным антикоррозийным средством или порошковой краской. Выходные отверстия предварительно закрываются легко снимаемыми металлическими планками. Шкаф наружного коллектора отопления практически идентичен по габаритам встроенным конструкциям. Ноги тоже присутствуют.
   Выносной металлический коллекторный шкаф Вестер ШРН-5

Именно встраиваемые распределительные шкафы более востребованы на рынке, так как они не так бросаются в глаза, хорошо вписываются в интерьер помещений и практичны в операции.

Компоненты коллектора

Устройство системы теплого пола с использованием коллектора включает в себя следующие основные компоненты, без которых не обойтись:

1. Подача коллектора на этаж. Его также можно назвать регулирующим клапаном для одной ветви.
2. Смесительный узел, а также трехходовой клапан.
3. Регулирующий клапан с сервоприводом. Это так называемый обратный коллектор, который по стоимости практически идентичен подаче.
4. Циркуляционный насос с дренажным устройством.
5. Группа автоматизации системы.
6. Расчески, но при необходимости. Они больше подходят для подачи тепла в помещение с помощью радиаторов.

Клапаны автоматические регулирующие позволяют прерывать подачу теплоносителя в теплый пол после достижения определенной температуры. Он больше не входит в контур, пока не остынет. Неважно, сколько потребляет теплый пол, так как все показатели будут снижаться из-за постоянного контроля. Также используют расходомеры, позволяющие задавать необходимые параметры подаваемого в помещение тепла. Настройка очень проста и не вызывает затруднений. Они расположены на задней части гребня.

Обе гребенки соединены друг с другом с помощью циркуляционного насоса. Он позволяет воде постоянно циркулировать по системе теплого пола. Следует отметить, что каждый из элементов коллекторной группы приобретается как отдельно, так и в совокупности. В последнем случае не стоит переживать, что чего-то не хватит и не будет в наличии. Но сбор всей системы самостоятельно требует определенных знаний. Так, например, стоит знать, что для насосной группы придется приобрести дренажный сливной клапан. Кроме того, перед началом всех работ необходимо будет установить сам коллекторный шкаф, который дополнительно оборудуется точкой для стравливания воздуха из системы.

Система гребенки оснащена различными измерительными и индикаторными приборами. Сюда входят манометры, термометры, датчики нагрева и многое другое. Последние, кстати, устанавливаются в стяжку пола. Какой вариант заливки пола выбрать, следует руководствоваться требованиями самой системы теплого пола, ее особенностями.

Качество устройства коллекторной группы для теплого пола впоследствии повлияет на работоспособность системы отопления. Кроме того, надежность водяного теплого пола основывается на всех его составляющих. Внимательное отношение при монтаже позволит получить желаемый результат, который сможет сохраниться на долгое время.

Рекомендации по установке шкафа

Коллектор помещается в короб, конструкция крепится к стене в нише. Посередине есть вертикальные полоски, соответствующие ширине основного блока. На нем соединяются контуры и другие элементы теплоснабжения помещений, и устанавливаются другие элементы.

Шкаф коллектора теплого пола подключается с учетом увеличения пола на пункт толщины его слоев.

После фиксации проводится горячий теплоноситель и обратка. Подающая труба предназначена для теплой жидкости, поступающей из котла отопления, обратная – для холодной.

Коллекторный контур теплого пола: 2 варианта

Простейшая схема подключения коллекторного теплого пола проста. Он подразумевает, что между котлом и коллекторами ставится минимум узлов в виде пары клапанов и насоса, обеспечивающего принудительную циркуляцию теплоносителя в системе. Скажем честно, эта схема теплого коллекторного пола простая, но не самая удачная, многие уже в первый год эксплуатации переделывают ее на регулируемую.

Работа регулируемой системы чаще всего основана на использовании двухходового и трехходового клапана. Если кроме теплого пола в схеме присутствуют еще и радиаторы отопления, то обязательно нужен циркуляционный насос, так как того насоса, которым оснащен котел отопления, будет явно недостаточно для обеспечения полного потока теплоносителя в система отопления. Обычно насос, встроенный в котел, служит для прокачки теплоносителя через радиаторную систему, а второй насос устанавливается на теплые полы. Вся конструкция называется насосно-смесительным узлом.

Клапан трехходовой контур

Клапан трехходовой служит для смешивания горячего теплоносителя из котла и остывшего теплоносителя, возвратившегося из системы отопления.

Внутри такого клапана устанавливается специальный сектор, позволяющий в зависимости от данных, поступающих с датчика температуры, регулировать обратку. Термодатчики контролируют работу сектора и клапана автономно. Но возможно и регулирование с помощью термостата – ручного или электронного.

Схема с использованием трехходового клапана довольно проста. Выходы вентиля подсоединяются к магистрали подачи горячей воды и трубопроводу с охлаждаемой жидкостью, третий выход выходит на подводящий коллектор коллекторного теплого пола. Насос устанавливается после трехходового клапана, при этом важно, чтобы насос качал теплоноситель в сторону подающего коллектора. После насоса монтируется датчик температуры, соединенный с регулятором расхода жидкости (сектором) в самом трехходовом клапане.

Принцип действия:

• Горячий теплоноситель подается от котла. В этом случае клапан полностью пропускает эту жидкость без добавления холодного теплоносителя.
• Немедленно на клапан поступает сигнал от датчика температуры о том, что жидкость слишком горячая и не соответствует заданному значению температуры, клапан открывается для подмешивания остывшего теплоносителя.
• Процесс смешивания теплоносителей разной температуры продолжается до тех пор, пока датчик температуры не обнаружит достижение заданной температуры в системе.
• Клапан перекрывает подачу охлажденного теплоносителя.
• Система работает без изменений до тех пор, пока охлаждающая жидкость снова не станет слишком горячей и с датчика температуры не будет получена команда открыть клапан и долить холодную жидкость.

Как видите, процесс довольно простой и понятный, но у такой схемы есть свои недостатки. Прежде всего, это возможность подачи слишком горячего теплоносителя в контуры системы отопления в том случае, если клапан будет работать с ошибками или же полностью выйдет из строя. Слишком горячая жидкость в системе отопления может привести к разрушению полимерных материалов, из которых изготовлены контуры отопления. Данная схема с использованием трехходового клапана не может гарантировать бесперебойную работу устройства, регулирующего температуру теплоносителя; этот недостаток не может быть устранен в рамках данной схемы.

Обратите внимание на перемычку на схеме (байпас) – она ​​служит для защиты котла и не даст ему работать вхолостую, без циркуляции, перегреваться и выходить из строя. Такая ситуация встречается редко и может возникнуть только в том случае, если все запорные вентили в системе коллекторного теплого пола полностью закрыты.

Рекомендуемые статьи по теме:

• Обустройство малогабаритной квартиры
• Этапы ремонта в квартире
• Косметический ремонт под ключ

При наличии в системе малопроходного байпаса теплоноситель будет подаваться в котел со стороны подачи через перемычку на входную линию котла, при этом котел будет работать в штатном режиме. Так будет продолжаться до тех пор, пока температура в одном или нескольких контурах теплого пола не упадет и не появится расход теплоносителя. Перемычку обычно делают из трубы, диаметр которой на один шаг меньше диаметра основной трубы.

Основные характеристики трехклапанной коллекторной системы теплого пола:

1. Внутри клапана происходит смешение теплоносителя разной температуры.
2. Одновременная подача теплоносителя – от котла и по специальному байпасу от системы теплого пола.
3. Внутри клапана установлена ​​заслонка, позволяющая регулировать расход теплоносителя и получать требуемую температуру пола.
4. Трехходовые краны универсальны и подходят для использования практически во всех системах напольного отопления и типах водяных контуров.
5. Скачки температуры – один из основных недостатков трехходовых клапанов.

Клапан двухходовой контур

Клапан устанавливается на линию от котла. На перемычке установлен балансировочный клапан. Регулируется и регулируется в зависимости от необходимой температуры теплоносителя. Регулировка производится специальным ключом. Клапан регулирует расход подаваемой холодной жидкости.

Двухходовой клапан также может работать в автоматическом режиме. Для этого после насоса устанавливается термодатчик, насос подсасывает теплоноситель в сторону коллектора коллектора теплого пола. В этой схеме расход холодного теплоносителя не меняется, он настроен и стабилен, а подача горячего теплоносителя на вход циркуляционного насоса регулируется.

В данной схеме подмешивание холодного теплоносителя происходит постоянно, поэтому попадание перегретой жидкости из котла в контуры теплого пола принципиально невозможно. Схема с двухходовым клапаном считается более стабильной и надежной.

Мощности двухходовых клапанов достаточно для обогрева 150-200 кв.м.; на большей площади они становятся неэффективными. Более мощные клапаны не производятся.

Отличительные характеристики систем коллекторного отопления на двухходовых вентилях:

1. Невозможность перегрева системы, так как постоянно происходит смешивание холодного и горячего теплоносителя.
2. Плавное изменение температуры, так как производительность двухходовых клапанов низкая из-за небольшой пропускной способности.
3. Использование двухходовых клапанов в помещениях площадью более 200 м2 невозможно.

Крепление коллекторных коробок

В зависимости от типа установки существует два варианта монтажа распределительных шкафов.

Для встроенных

Трудностей не должно возникнуть, когда ниша уже предусмотрена при строительных работах. При планировании системы теплого пола и установке шкафа:

1. Места для коллектора выбираются, монтируются выше уровня пола, так как не исключены трудности с теплоснабжением.
2. Сделать разметку стен для трубопроводов.
3. С помощью штробореза делаются отверстия под короб, трубы.
4. Распределительная конструкция вставляется в углубление стены, соединяется между собой анкерами по бокам шкафа.
5. Коллектор смонтирован, контуры и теплоснабжение подключены.
6. Пространство между шкафом и обшивкой стены замазывается раствором и шпаклевкой.

Для улицы

Кому-то установка может показаться проще:

1. Место для размещения выбирается.
2. Есть шкаф.
3. Совмещается с метками чертежа.
4. С помощью перфоратора делаются отверстия под анкеры, шкаф прикручивается саморезами.
5. Коллектор установлен, цепи подключены.
6. Стена остается прежней, облицовку трогать не нужно.

Как работает коллектор для теплого пола с насосом?

Коллектор в сборе – система, в которой охлаждаемый теплоноситель смешивается с нагретой в котле жидкостью, температура выравнивается до подходящего уровня. Коллектор позволяет регулировать температуру теплоносителя, циркулирующего в контурах системы теплого пола. Нагретая в котле жидкость поступает в коллектор, а из него в трубы под полом, где, отдав часть тепла, вода остывает и возвращается обратно в коллектор для смешивания с более горячим, подаваемым из котла.

Процесс смешения охлажденного и горячего теплоносителя контролируется с помощью различных датчиков, клапанов, регулирующих приводов.

Для повышения эффективности коллекторного теплого пола в системе установлены коллекторы с насосом, благодаря которому жидкость циркулирует по трубам принудительно.

Коллектор в сборе с насосом имеет несколько основных элементов, обеспечивающих его бесперебойную и эффективную работу:

1. Циркуляционный насос. Данный узел устанавливается на трубопровод подачи теплоносителя и способствует активной прокачке жидкости по контурам. Использование насоса позволяет в несколько раз увеличить КПД коллекторной системы теплого пола.
2. Смесительный узел. Клапан с сервоприводом, регулирующий температуру теплоносителя. Получив от датчиков температуры команду на открытие или закрытие клапана, сервопривод увеличивает или уменьшает подачу горячей жидкости в коллектор, тем самым добиваясь нужной температуры теплоносителя.
3. Распределительная гребенка. Агрегат, оборудованный несколькими выводами для теплоносителя, к которым подключаются различные контуры коллекторной системы теплого пола. На каждом контуре установлен расходомер, позволяющий регулировать температуру жидкости специальными вентилями – вручную или с помощью автоматических сервоприводов.
4. Вентиляционное отверстие. Этим устройством в основном комплектуются дорогие, готовые коллекторные системы теплого пола. Служит воздухоотводчиком для удаления воздуха, попавшего в систему.
5. Метеорологический датчик. Устройство, позволяющее автоматически регулировать систему коллекторного пола в зависимости от погодных условий и температуры за окном.

Какие размеры коробов и варианты востребованы

Как правило, чаще всего покупают конструкции марок Грот (Россия), Валтек (Италия), Вестер (Россия). Размеры шкафов разные (см. таблицы).

Размеры встроенных распределительных шкафов.

Designation	Dimensions (edit)	Manufacturer
ShV-1	670×125×494	Grota
ShV-1	648-711×120-180×450	Wester
ShV-2	670×124×594	Grota
ShV-2	648-711×120-180×550	Wester
ShV-3	670×125×744	Grota
ShV-3	648-711×120-180×700	Wester
ShV-4	670×125×894	Grota
ShV-4	648-711×120-180×850	Wester
ShV-5	670×125×1044	Grota
ShV-5	648-711×120-180×1000	Вестер
ШВ-6	670×125×1194	Grota
ShV-6	648-711×120-180×1150	Wester
ShV-7	670×125×1344	Grota

Размеры внешних распределительных шкафов.

Designation	Dimensions (edit)	Manufacturer
SHN-1	651-691×120×454	Grota
SHN-1	652-715×118×450	Wester
SHN-2	651-691×120×554	Grota
SHN-2	652-715×118×550	Wester
SHN-3	651-691×120×704	Grota
SHN-3	652-715×118×697	Wester
SHN-4	651-691 ×120×854	Грота
ШН-4	652-715×118×848	Wester
SHN-5	651-691×120×1004	Grota
SHN-5	652-715×118×998	Wester
SHN-6	651-691×120×1154	Grota
SHN-6	652-715×118×1147	Wester
SHN-7	651-691×120×1304	Grota
Шн-7	652-715×118×1300	Wester

После того, как система установлена, отводы отрегулированы, требуется произвести пуск, подогрев отопительной конструкции, чтобы выявить проблемы на ранних сроках. Кроме того, специалисты советуют специально создавать в системе рабочее давление примерно на 25% выше, чем при обычной эксплуатации, и обращать внимание на герметичность соединений.

Нюансы монтажа

При выборе точного места расположения распределительного шкафа стоит проконсультироваться со профессионалами. Ошибки на этом этапе чреваты перерасходом труб или отклонением показателей давления в системе отопления от оптимального значения. Наилучшие результаты достигаются, когда шкаф устанавливается в середине комнаты, у поверхности пола. Особые требования выдвигаются к ровности рабочего основания. Конструкции, удерживающие распределительный шкаф, не должны быть перекошены по уровню.

Схема монтажа зависит от типа шкафа. Встраиваемые модели устанавливаются после разметки и укладки штроб с обязательной фиксацией анкеров на внешних сторонах короба. После установки коллектора контур отопления окончательно замыкают и проверяют его герметичность. При отсутствии протечек и перепадов давления возможные зазоры между шкафом и стенками заделываются раствором или шпаклевкой.

Типы и характеристики телекоммуникационных шкафов, критерии выбора

Настенные варианты монтируются намного проще. На стенах отмечают точки крепления, коробку шкафа фиксируют шурупами. По аналогии со встроенными моделями после окончания монтажа становится возможным пробный запуск отопления. Независимо от выбранного типа конструкции, при размещении коллектора внутри шкафа следует помнить о необходимости обеспечения максимальной герметичности соединений, защиты устройств управления … Подробная схема монтажа, составленная заранее с учетом размеров , особенности шкафа и расположение коммуникаций, помогает избежать ошибок.

Подготовьте место крепления в соответствии со схемой

Установите шкаф, подключите систему отопления и проверьте ее, закройте все зазоры между стеной и шкафом

Техническое обслуживание и ремонт системы солнечного нагрева воды

Энергосбережение


Солнечные энергетические системы требуют периодических осмотров и планового технического обслуживания для поддержания их эффективной работы. Также время от времени компоненты могут нуждаться в ремонте или замене. Вы также должны принять меры для предотвращения образования накипи, коррозии и замерзания.

Некоторые проверки и техническое обслуживание можно выполнить самостоятельно, но для других может потребоваться квалифицированный специалист. Работы, требующие подъема по лестнице, хождения по крышам, пайки или огневых работ, а также обрезки ветвей деревьев, должны выполняться профессиональными службами из соображений безопасности. Запросите смету расходов в письменной форме, прежде чем выполнять какие-либо работы. Для систем со значительными повреждениями замена, отключение или удаление солнечной системы может оказаться более рентабельным, чем ее ремонт.

Список периодических проверок

Вот некоторые рекомендуемые проверки компонентов солнечной системы. Также прочтите руководство пользователя, чтобы узнать рекомендуемый график технического обслуживания, и следите за предыдущими работами по техническому обслуживанию, чтобы управлять интервалами профилактического технического обслуживания и лучше отслеживать неуловимые проблемы.

• Затенение коллектора
  утро, полдень и середина дня) ежегодно. Затенение может сильно повлиять на работу солнечных коллекторов. Рост растительности с течением времени или новое соседнее строительство могут привести к затенению, которого не было при установке коллекторов.

• Загрязнение коллектора
  Пыльные или загрязненные коллекторы плохо работают. Периодическая очистка может быть необходима в местах с определенными источниками загрязнения, такими как птицы или пыль от вспашки, и если дождя недостаточно для их смывания.

• Остекление и уплотнения коллектора
  Осмотрите остекление коллектора на наличие трещин и убедитесь в хорошем состоянии уплотнений. Пластиковое остекление, если оно чрезмерно пожелтело, может потребовать замены.

• Сантехнические, воздуховодные и электропроводные соединения
  Ищите утечки жидкости на соединениях труб. Проверьте соединения воздуховодов и уплотнения. Воздуховоды следует герметизировать мастикой. Все соединения проводки должны быть затянуты.
• Изоляция трубопроводов, воздуховодов и электропроводки
  Убедитесь, что все клапаны находятся в правильном рабочем положении. Ищите повреждения или разрушение изоляции, покрывающей трубы, воздуховоды и электропроводку. Накройте изоляцию трубы защитной пластиковой или алюминиевой оберткой и при необходимости замените ее. Защитите проводку в кабелепроводах
• Проходки через крышу
  Поддерживайте гидроизоляцию и герметик вокруг проходов через крышу по мере необходимости. Следите за любыми признаками протечки воды на нижней стороне крыши (если они видны).
• Опорные конструкции
  Проверьте затяжку всех гаек и болтов, крепящих коллекторы к любым опорным конструкциям. Следите за коррозией на стальных деталях, очистите и покрасьте их, если необходимо.
• Предохранительный клапан (на жидкостных солнечных коллекторах)
  Нажмите на рычаг, чтобы убедиться, что клапан не застрял в открытом или закрытом положении.
• Заслонки (в системах солнечного нагрева воздуха)
  Если возможно, убедитесь, что заслонки правильно открываются и закрываются и находятся в правильном положении.

• Насосы или воздуходувки
  Убедитесь, что насосы или воздуходувки (вентиляторы) работают. Прислушайтесь, загораются ли они, когда солнце светит на коллекторы после полудня. Если вы не слышите, как работает насос или воздуходувка, то либо контроллер неисправен, либо насос или воздуходувка неисправны. Проблема часто заключается в пусковом конденсаторе, который можно заменить без замены насоса или двигателя.

• Элементы управления
  Элементы управления солнечным нагревом воды состоят из датчика температуры на выходе солнечного коллектора, еще одного датчика на дне бака-аккумулятора солнечного коллектора и контура (контроллер Delta-T) для запуска насоса, когда коллектор становится более горячим чем бак и остановить насос, если это не так. Если насос работает ночью, это может быть связано с коротким замыканием датчика коллектора или обрывом цепи датчика бака. Если насос не работает в течение дня, может произойти обратное, и сопротивление этих датчиков следует сравнить с эталонным значением, чтобы определить, какой из них неисправен. Распространенной проблемой является то, что датчики температуры просто падают с поверхности, для измерения которой они предназначены, поэтому убедитесь, что они закреплены проушиной или зажимом из нержавеющей стали.

• Жидкие теплоносители
  Растворы антифриза на основе пропиленгликоля в жидких (водяных) солнечных коллекторах необходимо периодически заменять. pH (кислотность) и температуру замерзания жидкости можно измерить ручными приборами и заменить, если они не соответствуют спецификации. Эту задачу лучше всего доверить квалифицированному специалисту. Если вода с высоким содержанием минералов (например, жесткая вода) циркулирует непосредственно в коллекторах, может потребоваться удаление минеральных отложений из трубопровода путем добавления в воду средства для удаления накипи или мягкого кислого раствора каждые несколько лет.

• Системы хранения
  Проверьте резервуары для хранения и т. д. на наличие трещин, утечек, ржавчины или других признаков коррозии. Стальные резервуары для хранения имеют «жертвенный анод», который подвергается коррозии раньше, чем резервуар, и его следует заменять с интервалом, рекомендованным поставщиком. Рекомендуется периодически промывать резервуары для хранения, чтобы удалить осадок.

Предотвращение образования накипи и коррозии

Два основных фактора, влияющих на работу правильно расположенных и установленных солнечных водонагревательных систем, включают образование накипи (в жидкостных или гидравлических системах) и коррозию (в гидравлических и воздушных системах).

Накипь

Бытовая вода с высоким содержанием минералов (или «жесткая вода») может вызвать накопление или образование накипи минеральных (кальциевых) отложений на теплопередающих поверхностях. Нарастание накипи снижает производительность системы несколькими способами. Если в вашей системе в качестве теплоносителя используется вода, в коллекторе, распределительном трубопроводе и теплообменнике может образоваться накипь. В системах, в которых используются другие типы жидких теплоносителей (например, пропиленгликоль), на поверхности теплообменника, контактирующего с питьевой водой , которая передает тепло от солнечного коллектора к водопроводной воде, может образовываться накипь. отказы насоса в контуре питьевой воды

Вы можете избежать образования накипи, используя смягчители воды или циркулируя слабокислый раствор (например, уксус) через коллектор или контур ГВС каждые 3–5 лет или по мере необходимости, в зависимости от состояния воды. Возможно, вам потребуется тщательно очистить поверхности теплообменника. Внешний теплообменник «обтекания» является альтернативой теплообменнику, расположенному внутри накопительного бака.

Коррозия

Большинство хорошо спроектированных солнечных систем подвержены минимальной коррозии. Когда они это делают, обычно гальваническая коррозия , электролитический процесс, вызванный контактом двух разнородных металлов друг с другом. Один металл имеет более сильный положительный электрический заряд и вытягивает электроны из другого, вызывая коррозию одного из металлов. Таким образом, соединение трубопровода от медной трубы к стальному резервуару должно быть «биметаллическим» соединителем, в котором используется пластиковая втулка для разделения разнородных металлов. Жидкий теплоноситель в некоторых солнечных энергетических системах также может служить мостом, по которому происходит этот обмен электронами.

Кислород, попадающий в гидроническую солнечную систему с открытым контуром, вызывает ржавчину на любом железном или стальном компоненте. Такие системы должны иметь компоненты из меди, бронзы, латуни, нержавеющей стали, пластика, резины в сантехническом контуре и резервуары для хранения, облицованные пластиком или стеклом.

Защита от замерзания

Солнечные водонагревательные системы, в которых в качестве теплоносителя используются жидкости, нуждаются в защите от замерзания в климатических условиях, когда температура опускается ниже 42ºF (6ºC).

Не полагайтесь на изоляцию коллектора и трубопровода (контура коллектора) для защиты от замерзания. Основная цель утепления – уменьшить теплопотери и повысить производительность. Для защиты коллектора и трубопровода от повреждений из-за отрицательных температур у вас в основном есть два варианта:

• В качестве теплоносителя используйте раствор антифриза.
• Опорожните коллектор(ы) и трубопровод (контур коллектора) вручную или автоматически, если существует вероятность того, что температура может упасть ниже точки замерзания жидкости.

Использование раствора антифриза

Солнечные водонагревательные системы, использующие раствор антифриза (всегда пропиленгликоль, никогда или этиленгликоль из-за токсичности) в качестве теплоносителя, имеют эффективную защиту от замерзания, пока поддерживается надлежащая концентрация антифриза. Антифризы со временем ухудшаются, и обычно их следует менять каждые 3–5 лет. Поскольку эти системы находятся под давлением, обычному домовладельцу нецелесообразно проверять состояние раствора антифриза. Если у вас есть система такого типа, периодически проверяйте ее у специалиста по солнечному отоплению.

Перегрев

Перегрев происходит, когда в доме мало используется горячая вода, но солнце продолжает нагревать воду. Контроллер выключит насос, когда резервуар для хранения солнечной энергии достигнет верхнего предела (по умолчанию 180F, но часто устанавливается ниже, чтобы предотвратить ошпаривание). Коллектор будет продолжать нагреваться, что допустимо для большинства систем, но это может привести к сбросу жидкости через клапан сброса давления и преждевременной деградации теплоносителя. Слив жидкости обратно в сливной бак может предотвратить повреждение жидкости, вызванное перегревом. Некоторые системы включают в себя электромагнитный клапан, который открывается для слива воды из бака в случае перегрева.

Слив коллектора и трубопровода

Солнечные водонагревательные системы, в которых в качестве теплоносителя используется только вода, наиболее уязвимы к повреждениям от замерзания. Системы «слива» или «обратного слива» обычно используют контроллер для автоматического слива контура коллектора. Датчики на коллекторе и накопительном баке сообщают контроллеру, когда следует отключить циркуляционный насос, слить воду из контура коллектора и когда снова запустить насос.

Неправильное размещение или использование некачественных датчиков может привести к тому, что они не смогут обнаруживать условия замерзания. Контроллер может не опорожнять систему, что может привести к дорогостоящему повреждению из-за замерзания. Убедитесь, что датчики замерзания установлены в соответствии с рекомендациями производителя, и проверяйте контроллер не реже одного раза в год, чтобы убедиться, что он работает правильно.


Для обеспечения полного опорожнения контура коллектора также должны быть предусмотрены средства предотвращения образования вакуума внутри контура коллектора при сливе жидкости. Обычно воздухоотводчик устанавливается в самой высокой точке контура коллектора. Хорошей практикой является теплоизоляция вентиляционных отверстий, чтобы они не замерзали. Также убедитесь, что ничто не блокирует поток воздуха в систему, когда цикл слива активен.

Коллекторы и трубопроводы должны иметь правильный уклон, чтобы обеспечить полный сток воды. Все коллекторы и трубопроводы должны иметь минимальный уклон 0,25 дюйма на фут (2,1 сантиметра на метр).

В системах хранения со встроенным коллектором или в “периодических” системах коллектор также является резервуаром для хранения. Укладка большого количества изоляции вокруг незастекленных частей коллектора и накрытие остекления на ночь или в пасмурные дни поможет защитить коллектор от низких температур. Однако вода в коллекторе может замерзнуть в течение продолжительных периодов очень холодной погоды. Трубы подачи и обратки коллектора также подвержены замерзанию, особенно если они проходят через неотапливаемое помещение или снаружи. Это может произойти, даже если трубы хорошо изолированы. Лучше всего слить всю систему до того, как наступят отрицательные температуры, чтобы избежать возможных повреждений от замерзания.
