Коллектор для теплого пола своими руками из полипропилена – фото и видео (инструкция) » SanDizain.ru

Содержание

Варианты монтажа коллектора теплого пола своими руками

Содержание статьи:

Коллектор отопления тёплого пола это своего рода узел по подготовке и подачи теплоносителя в контуры тёплого пола. От правильного монтажа и установки коллектора зависит качество прогрева всей площади пола.

Как работает коллектор.

Коллектор тёплого пола практически всегда работает взаимосвязано со смесительным и насосным узлом. Учитывая то, что длина трубы тёплого пола не должна превышать 120 метров, а при устройстве тёплого пола по всей площади квартиры или дома одним контуром не обойтись, здесь то и призван коллектор решить эту задачу. Коллектор состоит из подающего и обратного элемента. Функция подающего и обратного коллектора это распределить теплоноситель с учетом длинны контуров и собрать отработавший (остывший) теплоноситель обратно для транспортировки к источнику нагрева. В свою очередь смесительный узел регулирует температуру этого самого теплоносителя, а циркуляционный насос обеспечивает движение его по системе тёплого пола.

Простая схема коллектора

Место установки коллектора

Еще на этапе проектирования водяного теплого пола нужно определиться с местонахождением будущего «сердца» вашего отопления. Коллектор устанавливается до укладки трубы в пол. Выбор места определяется с учетом планировки жилища. Желательно чтобы он находился где-то в центре относительно петель пола, что бы расстояние до них было приблизительно одинаковым. Это нужно для того, что бы гидросопротивление будущих контуров было примерно одинаковое, при условии и одинаковой общей длинны контуров. Конечно коллектор можно поставить где-то сбоку, при этом «сыграть» разностью длины трубы каждого контура. Но не заморачивайтесь обязательностью этого условия, ведь в любом случае потоками теплоносителя в полу можно управлять с помощью вентилей или расходомеров. Если в доме имеется котельная, логичнее всего установить его именно там, рядом с котлом. Если это квартира то ставить коллектор нужно в том месте, где он не будет мешаться. Например это будет какая-то кладовка, любая ниша в стене отлично подойдет для этой цели. При наличии ниши в стене, его можно установить даже в спальне, грамотно потом закрыв его и задекорировав. Если дом имеет подвал, то разместить его можно там, но здесь есть свои нюансы, которые мы рассмотрим чуть ниже. При наличии двух и более этажей в доме и свободного пространства под лестницей является хорошим местом для его размещения.

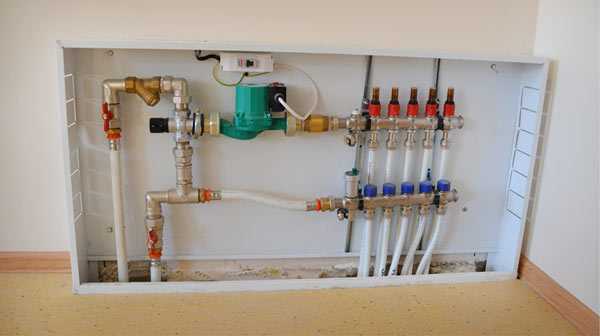

Коллекторный шкаф для теплого пола

Коллекторный шкаф–это металлический ящик, который устанавливается на место расположения будущего коллектора и в который монтируется непосредственно сам коллектор и все его дополняющие составляющие, в частности смесительный узел, насос, выводы петель тёплого пола и т. д. Бывает открытого и закрытого типа.

При монтаже коллектора теплого пола желательно разместить его в коллекторном шкафу. Так вся установка будет иметь эстетический вид, придаст «вес» мастерству хозяина, да и вообще защитит дорогостоящие элементы узла от непредвиденных механических повреждений в виде падений каких-то тяжелых предметов или любопытства ваших любимых детишек. Шкафы закрытого типа имеют возможность закрываться на ключ.

При наличии ниши в стене можно конечно обойтись без шкафа, но при этом всё равно требуется в месте крепления всех элементов прикрепить например лист плиты OSB в качестве стенда, на которую в свою очередь будут крепиться все элементы коллектора, а уже потом всё это закроется решеткой радиатора (это мы вам привели в качестве примера)

Выбор размера шкафа зависит от размера коллектора с насосным и смесительным узлом, а так же с учетом всех дополнительных элементов в виде манометра, термометра, воздухоотводчика и т.д. Высота крепления коллекторного шкафа выбирается с учетом того, на какой высоте окажется коллектор после установки в него. Оптимальная высота нижнего коллектора 50 см от основания будущего пола. Не делайте слишком низко его, так как неудобно будет вставлять трубы в коллектор.

Коллектор тёплого пола в подвале.

Бывают такие ситуации, когда необходимо установить тёплый пол выше коллектора. Например когда планируется смонтировать коллектор тёплого пола в подвале, либо гребёнка рассчитана на два этажа дома. Многих интересует вопрос: можно ли выгнать воздух из контуров, находящихся выше установленного коллектора? Мы вам ответим так: выгнать воздух с петель находящихся выше гребенки на уровень следующего этажа легко. Это приблизительно три метра. Но проблема не в этом. Возможно в дальнейшем в процессе эксплуатации начнутся проблемы с постоянным скоплением воздуха в петлях. Здесь всё зависит от множества факторов, а именно количества петель отходящих от коллектора, мощности насоса, комбинирования с радиаторным отоплением, режима работы котла, типа отопления (закрытого, открытого). Сказать однозначно, что вот этот тёплый пол будет завоздушиваться, а тот нет, нельзя. Каждый случай индивидуален.

Исходя из всего вышеизложенного советуем сделать так: если тёплый пол планируется сделать в двухэтажном доме на первом и втором этаже, то конечно же правильным вариантом будет сделать коллектор, либо один общий на втором этаже, либо два меньшего размера, но на каждом этаже. Кстати насосно-смесительный узел в таком случае может быть один на два этажа. Но когда речь заходит об эстетических проблемах, в частности при наличии свободного подвала, где эта гребёнка, со всеми своими составляющими не «мозолила» бы глаза ни хозяевам, ни гостям дома, а так же когда всё-таки решили сделать один коллектор на два этажа, тогда уж придется на каждый контур трубы ставить воздухоотводчик или краны.

Делаются они в конце каждого контура, спрятав их аккуратно в стене, так что бы к ним был легкий доступ. Опять же в процессе отделки всё красиво задекорировав. Воздухоудалитель встраивается в петлю пола по средством тройника. Ни в коем случае не делайте соединения внутри стяжки пола, лучше выведите трубки с тройником выше стяжки.

Кстати учтите, гидросопротивление петли в которой вмонтирован воздухоудалитель или запорный кран таким вот образом, возрастает.

Для того чтобы выгнать воздух из системы отопления тёплого пола в случае если вы решили сделать его выше коллектора без автоматических воздухоотводчиков или запорных кранов на каждой петле, необходимо при заполнении впервые водой до опрессовки, либо другим теплоносителем, закрыть все краны контуров подающего, либо обратного коллектора, открыть всего один кран одного контура. Все дальнейшие действия, которые нужно выполнить, вы найдете в статье по опрессовке тёплого пола. Здесь важно напором выдавить воздух, который находится выше гребёнки. В случае завоздушивания в процессе эксплуатации отопления пола этих участков трубы, сделайте следующие действия. Закройте все краны коллектора петель пола, кроме того, который хотите развоздушить, включите насос (автоматические удалители воздуха на коллекторе в это время должны быть открыты полностью), прокачать систему в таком режиме несколько минут. Котёл в это время можно выключить. Если имеются ещё контуры, которые необходимо прокачать, тогда откройте нужный кран и закройте предыдущий. Повторяйте действия по схеме выше. Перед тем, как развоздушивать систему, при наличии расходомеров, запомните, либо запишите расход теплоносителя по каждому датчику.

После закрывайте контура желательно не расходомерами, а другими запорными устройствами. Это могут быть обычные краны, клапаны, сервоприводы (зависит от коллектора). Это нужно для того, чтобы не сбить настройки регулировки расхода теплоносителя по контурам. В это же время расходомер прокачиваемого контура необходимо открыть по максимуму для свободного прохождения теплоносителя через него. После каждого прокаченного контура показатели расходомеров нужно возвращать в исходное положение.

Сборка коллектора для теплого пола

В принципе если вы купили коллектор вместе со смесительно-насосной группой, собрать коллектор по инструкции прилагаемой к нему не составит никакого труда. Важно лишь следить за соединяемыми вами элементами, а именно при наличии резиновой, либо прокладки, выполненной из другого материала, обходиться только ей. Если прокладки в месте соединения не имеется, тогда подматывается фумка или другое средство для герметичности. Так же обратите внимание с какой стороны у вас будут подходить трубы от котла, что бы сразу собирать коллектор в нужную сторону.

В этой статье мы больше рассмотрим вопрос по сборке самодельного коллектора со смесителем и насосом своими руками. Так как готовый заводской коллектор стоит очень дорого, тогда как собрав его своим руками из отдельных элементов можно неплохо сэкономить в два, а то и больше денег на нём.

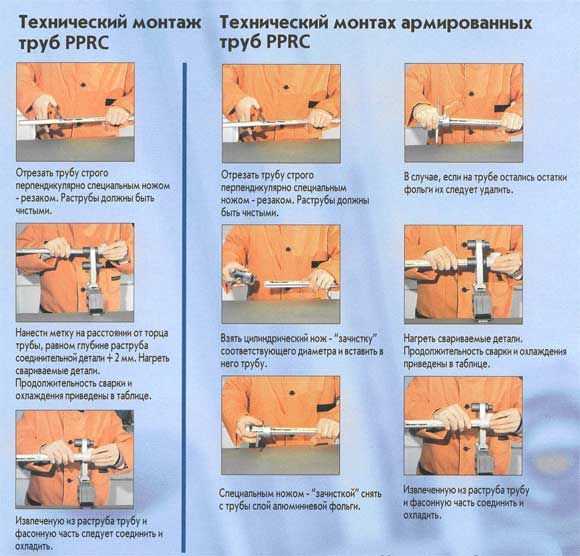

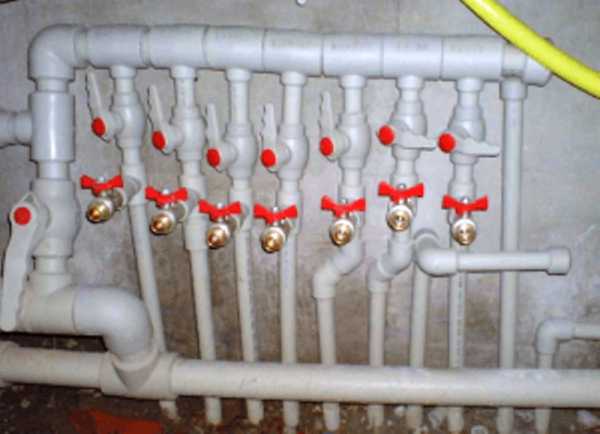

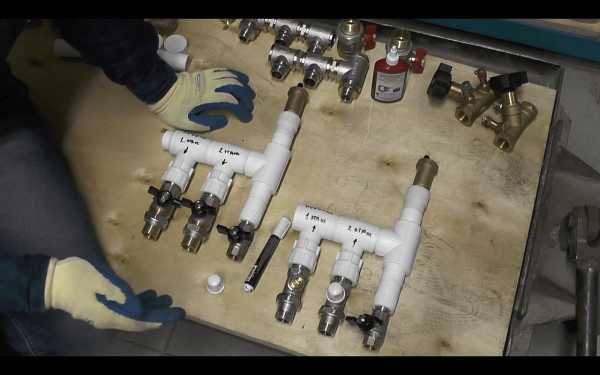

Полипропиленовый коллектор своими руками

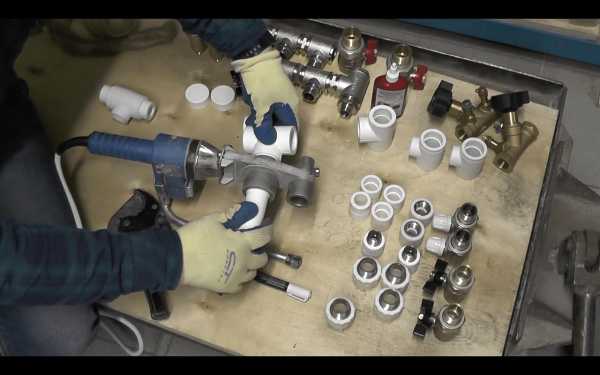

Сборка его из полипропилена пожалуй самый дешевый вариант исполнения. Собирается он из обычных полипропиленовых элементов, применяемых в отоплении и водоснабжении. На него так же ставится воздухоотводчик, сливные отверстия, краны. Правда у такого коллектора есть минусы. Он получается намного больше в размерах, чём если бы это был фирменный. Так же в него нельзя будет встроить расходомеры. Расход теплоносителя придется регулировать с помощью вентилей или других клапанов, что не совсем удобно, так как наглядно не видно конкретный расход по каждому контуру. Что бы вам было более понятно посмотрите на фотографии ниже.

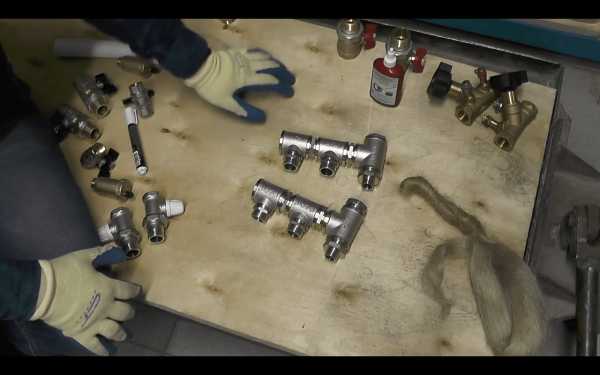

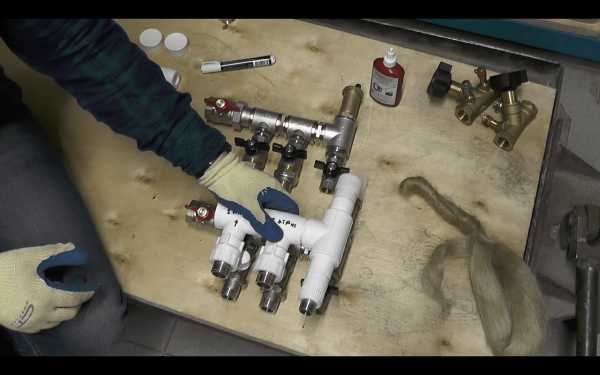

Латунный коллектор своими руками

Вторым вариантом для сборки бюджетного коллектора это собрать его из латунных фитингов, тройников, футорок и т. д. Собирается такая система дольше полипропиленовой, так как каждое соединение нужно промотать фумкой, льняным волокном или специальным средством для герметизации резьбовых соединений. Такой вариант немного дороже первого, но смотрится он чуть симпатичнее, и занимает меньше места.

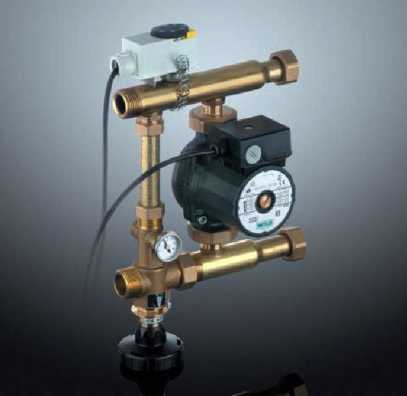

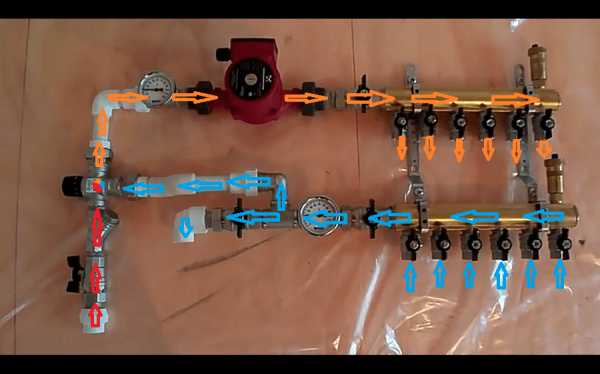

Сборка смесительно-насосного узла

Основными частями насосно-смесительного узла является трехходовой клапан для смешения горячей и холодной воды и непосредственно сам насос для циркуляции теплоносителя. Дополнительными элементами могут быть термометры на подающей и обратной гребёнки и манометр. Самой популярной схемой является такая:





Как видите вся система сделана из полипропилена, здесь важно правильно подключить трехходовой клапан. На самом клапане есть маркировка каждого входа.

Горячий вход идёт от котла, а холодный от обратной гребёнки тёплого пола, насос стоит после трехходового клапана. Термометры на подаче и обратке нужны для контроля температуры воды подающей в пол и температуры отработавших теплоносителя. Многие «трехходовики» имеют возможность оснащаться сервоприводом, при установке которого появляется возможность контролировать в автоматическом режиме температуру тёплого пола. Так же есть возможность установить на него термостатическую головку, с помощью которой можно выставлять нужную температуру непосредственно на головке. Выносная капсула термоголовки прикладывается к корпусу обратного коллектора.

Непосредственно после монтажа насосно-смесительного узла с коллектором и укладки трубы тёплого пола в обязательном порядке необходимо произвести опрессовку системы

domotopil.ru

Коллектор для теплого пола: виды, схемы подключения

Главная » Пол » Коллектор (смесительный узел) для водяного теплого пола

При устройстве водяного подогрева пола укладывается немалое количество труб — несколько отрезков, которые называют контурами. Все они заводятся на устройство, раздающее и собирающее теплоноситель — коллектор для теплого пола.

Назначение и виды

Содержание статьи

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

  • Нержавеющей стали. Самые долговечные и дорогие.
  • Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
  • Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

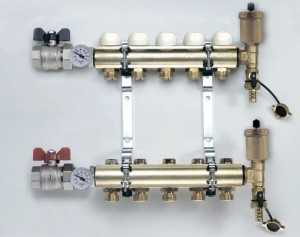

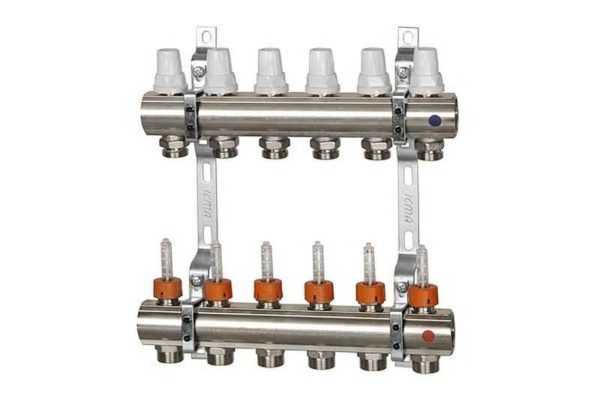

    Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

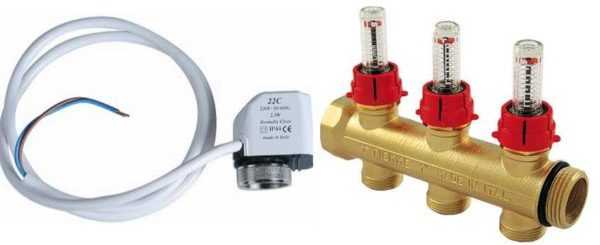

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

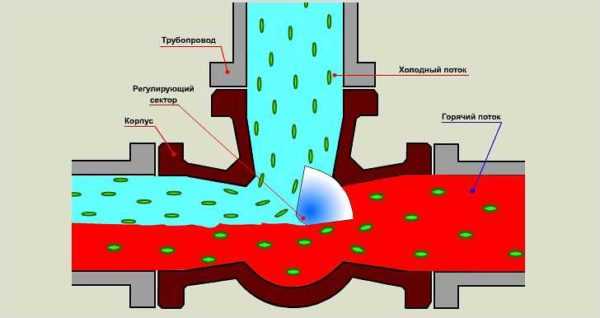

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола. После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане.

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода. Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).



Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Выбор параметров клапанов

И двухходовые и трехходовые клапана характеризуются пропускной способностью или производительностью. Это величина, отображающая количество теплоносителя, которое он в состоянии через себя пропустить в единицу времени. Чаще всего выражается в литрах в минуту (л/мин) или в кубометрах в час (м3/час).

Вообще, при проектировании системы, требуется сделать расчет — определить пропускную способность контуров теплого пола, учесть гидравлическое сопротивление и т.п. Но если коллектор для теплого пола собирается своими руками, расчеты делают крайне редко. Чаще основываются на опытных данных, а они таковы:

  • клапана с расходом до 2 м3/час могут обеспечить нужны примерно 50-100 кв.м. теплого пола (100 квадратов — с натяжкой при хорошем утеплении).
  • если производительность (обозначается иногда как KVS) от 2 м3/час до 4 м3/час, их модно ставить на системы, в которых площадь теплого пола не более 200 квадратов;
  • для площадей более 200 м2 требуется производительность более 4 м3/час, но чаще делают два узла подмеса — это получается проще.

Материалы из которых делают клапана — двухходовые и трехходовые — латунь и нержавеющая сталь. При выборе эти элементы стоит брать только фирменные и проверенные — от их работы зависит работа всего теплого пола. Есть три явных лидера по качеству: Овентроп, Эсби, Данфос.

НазваниеПодсоединительный размерМатериал корпуса/штокаПроизводительность (KVS)Максимальная температура воды Цена
Danfoss трехходовой VMV 151/2" дюймлатунь/нержавеющая сталь2,5 м3/ч120°C 146€ 10690 руб
Danfoss трехходовой VMV-20 3/4" дюйм латунь/нержавеющая сталь4 м3/ч120°C152€ 11127 руб
Danfoss трехходовой VMV-251" дюйм латунь/нержавеющая сталь6,5 м3/ч120°C166€ 12152 руб
Esbe трехходовой VRG 131-151/2" дюйм латунь/композит 2.5 м3/ч 110°C52€ 3806 руб
Esbe трехходовой VRG 131-203/4" дюйм латунь/композит 4 м3/ч 110°C 48€ 3514 руб
Barberi V07M20NAA3/4" дюйм латунь1.6 м3/ч предел регулировки - 20-43°C48€ 3514 руб
Barberi V07M25NAA1" дюйм латунь1.6 м3/ч предел регулировки - 20-43°C48€ 3514 руб
Barberi 46002000MB3/4" дюйм латунь 4 м3/ч 110°C31€ 2307руб
Barberi 46002500MD 1" дюйм латунь 8 м3/ч 110°C40€ 2984руб

Есть еще один параметр, по которому надо выбирать — пределы регулировки температуры теплоносителя. В характеристиках обычно указывается вилка — минимальная и максимальная температура. Если вы проживаете в Средней Полосе или южнее, на период межсезонья комфортная температура в помещении поддерживается если нижний предел регулировки 30°C или меньше (при 35°C уже жарко). В этом случае пределы регулировки могут выглядеть так: 30-55°C. Для более северных регионах или при плохом утеплении пола берут с пределом регулировки от 35 градусов.

При сборе смесительная группа устанавливается перед коллектором для теплого пола. Тогда в контура попадает теплоноситель нужной температуры.

stroychik.ru

для водяного своими руками, как собрать гребенку, установка и монтаж из полипропилена

Коллектор для теплого пола можно приобрести в любом специализированном магазине или в интернете Для того чтобы создать теплую атмосферу в квартире или загородном доме, очень часто используют систему теплого водяного пола. В данном случае все элементы укладываются под созданную стяжку или под несколькими материалами пола. Для того чтобы распределить тепло, потоки и отрегулировать температуру установка коллектора необходима. Здесь должны быть включены все важные элементы, а чтобы разобраться какие именно, нужно знать принцип работы самого коллектора и системы теплого пола более детально.

Коллектор для теплого водяного пола: применение и типы

Водяной теплый пол – это установка, которая включает в себя много труб с небольшим температурным показателем и теплоноситель, который будет регулярно в нем находиться. Как показывает практика, нагрев, который требуется, варьируется в показателях от 35 до 40 градусов. Существуют только одни котлы, которые рассчитаны на такую работу – это газовые конденсационные, но их монтаж производят крайне редко. Все же остальные агрегаты рассчитаны на подачу более высокой температуры, однако слишком высокий показатель нельзя запускать для теплых полов, это не только может создать дискомфорт, но и может нанести вред материалам пола.

Для того чтобы температура стала оптимальной устанавливают узлы подмеса, которые смешивают в себе определенное количество горячей и остывшей воды, а после этого направить ее через коллектор в контуры.

Для того чтобы все контуры получали носитель тепла одинаковой температуры, вода направляется на специальное устройство под названием гребенка. Именно она собирает весь остывший носитель тепла в одном месте и направляет его в котел. Что касается самих коллекторов, то на данный момент их изготовляют из нескольких материалов.

Перед монтажем коллектора для теплого водяного пола следует тщательно изучить теорию и рекомендации специалистов

А именно из следующих 3-х:

  1. Нержавеющей стали. Их принято считать самыми качественными, долговечными, но и самыми дорогими.
  2. Из латуни. Обладают средней ценовой политикой. Если сплав при изготовлении был качественным, то коллектор прослужит достаточно долго.
  3. Не плохой бюджетный вариант – полипропиленовые коллекторы. Рассчитаны такие материалы на работу с исключительно невысокими температурами.

В момент подключения коллектора к гребенке потребуется подсоединить все входы теплых контуров и к обратке. Для того чтобы регулировка была более простой, лучше делать парное подключение.

Установка коллектора для теплого пола: преимущества

Такая система обогрева как теплый водяной пол с наличием смесительных узлов обладает рядом положительных сторон.

Если верит отзывам, они следующие:

  1. Безопасны по отношению к санитарным нормам. Так как тепло распределяется по всей площади помещения, это не дает возможности появиться грибку, плесени в определенных участках. Кроме того такое помещение будет легче содержать, так как в нем нет радиаторов скапливающих пыль.
  2. Не представляют угрозу для маленьких детей. Так как система полностью скрыта, она полностью исключает возможность появления ожогов.
  3. Такая установка экономична по сравнению с другими методами создания отопления. Функционирование эффективнее в несколько раз, но при этом намного дешевле.
  4. Длительный срок эксплуатации. При условии, что монтаж был проведен, верно, такая система может работать безотказно более чем полвека.

Система будет служить вам исправно и долго, но при ее установке лучше обратиться к специалистам. Ошибки, которые будут допущены при установке, исправить очень сложно и дорого, а порой, невозможно.

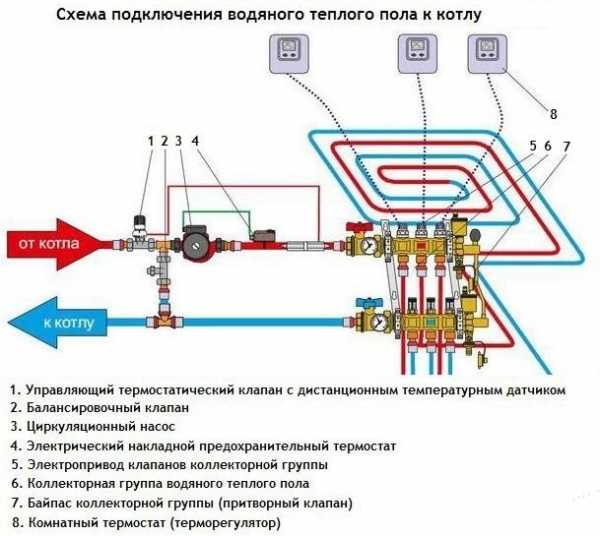

Как это работает: схема коллектора теплого пола

Схема коллектора теплового пола очень проста. Здесь к выходам клапана подключена горячая вода и обратка, а так же выход, который направляется к коллектору, точнее к его гребенке. Возле клапана трехходового типа должен быть установлен насос, давящий жидкость к коллектору. У насоса расположен температурный зонд.

А принцип работы всей этой конструкции заключается в следующем:

  1. Котел направляет горячий носитель тепла. Первый раз она расходится без подмеса.
  2. Температурный датчик выводит информацию о том, что показатель воды завышен. В этот момент клапан открывает подмес воды из обратной системы.
  3. Работа будет продолжаться в таком режиме, пока температурный показатель не достигнет нормы. После того как результат будет нормализован трехходовой клапан закроет подачу подмеса.

При необходимости схему коллектора теплого пола можно найти в интернете и распечатать на принтере

Весь алгоритм функционирования достаточно прост и понятен каждому. Конечно, нельзя сказать, что нет недостатков. Так, например, если тепловой носитель будет функционировать без подмеса, то полимеры, которые часто укладываются в пол, будут разрушаться. К большому сожалению, пока еще не придумали, как устранить данный дефект.

Изучаем конструкцию: коллектор для теплого пола своими руками

Коллектор для тепловых полов можно назвать ключевым узлом в системе обогрева дома или квартиры. Если говорить о технической стороне, то все это можно описать как группу труб, которые собираются согласно установленной схеме, которая дает возможность объединить большое количество потоков воды в один целый.

В основном при монтаже используют следующие виды соединения труб:

  • Параллельный;
  • Последовательный;
  • Комбинированный.

Какой вид можно считать самым оптимальным? Например, при использовании параллельного метода теплоноситель очень часто теряет свой показатель. Второй вариант более производителен, если сравнивать его с остальными.

Пользователь, при установке последовательной системы, может получать большее количество энергии на выходе.

Что касается последнего варианта, то его соединение позволяет не только провести быструю установку, но и сделать ее своими руками без помощи специалистов. Но в таком случае за качество эксплуатации и надежность работы будет отвечать именно владелец.

От чего зависит выбор и монтаж коллектора теплого пола

Когда вы решились на самостоятельный монтаж такой системы, очень важно выбрать правильное место для расположения коллектора. Сделать это вам помогут соответствующие видео и фото инструкции.

Для того чтобы конструкция коллектора не представляла собой опасность, его следует разместить в специальный ящик или короб. Но доступ к этому месту должен быть свободным.

Чаще всего коллектор устанавливают в:

  • Месте, где конечные линии будут одинаково удалены;
  • В стенном пространстве.

Такое размещение дает возможность поддерживать оптимальный гидравлический режим в процессе работы всей системы.

При выборе коллектора для теплого пола стоит учитывать площадь помещения и количество труб

Если же такое размещение не возможно, то лучше провести установку нескольких коллекторов, чтобы тепловая нагрузка приняла равномерное состояние.

Самодельный колектор для водяного контура и пола в сборе состоит из полипропилена, реже из метала, иногда это обычный пластиковый узел установить который самому не так и сложно. Но сборка представляет собой еще и наличие многих дополнительных деталей. Так коллекторный монтаж, должен включать в себя распределитель специальный клапан, гребенку и большинство дополнительных деталей. Беспокоиться об их поиске не стоит, например, группа Hansa может предоставить любые детали, а качество их будет на высшем уровне. Имея все запчасти, собрать полипропиленовый блок будет очень просто

Узнаем, как собрать коллектор для теплого пола

Для того чтобы осуществить правильный монтаж коллектора для теплого пола самостоятельно, обязательно нужно знать хотя бы теоретические основы связанные с этой установкой. Своими руками сделать монтаж отопительной системы без дополнительных знаний невозможно.

Как было указано ранее, вся конструкция представлена:

  • Двумя линиями труб, которые соединены между собой;
  • Одна рассчитана на регулировку напора;
  • Вторая для того чтобы вывести остывшую жидкость.

После того как вы выбрали определенный коллектор, его нужно расположить в шкафу. Окончательным и самым важным действием станет подключение всей системы к коллектору. Для этого вам потребуется подключить к каждой трубе запорный вентиль, который в случае нужды даст возможность отсоединить обогрев от всей домовой системы.

Важно знать, что каждый коллектор должен быть оснащен отсекающим или регулировочным клапаном, который позволит или перекрыть подачу носителя или же отрегулировать его объем.

Коллектор для теплого пола своими руками (видео)

В данной статье мы ознакомились с основным составляющими теплого пола и дали определение, что такое коллектор. Что касается самостоятельного монтажа, то здесь следует задуматься, стоит ли этим заниматься без помощи обученных этому людей. Правильно установить и отрегулировать всю систему может только специалист. Не следует забывать что для того чтобы система функционировала правильно потребуется не только сделать грамотный расчет все нагрузки тепла, но и составить правильную схему подходящую под определенное жилье.


Добавить комментарий

teploclass.ru

Коллектор отопления своими руками для полипропиленовых труб

Изготовить коллектор отопления своими руками из полипропилена можно быстро и без особых затрат. К нему подключаются не только радиаторы, но и теплый пол, солнечный нагреватель. Используется не последовательная схема подключения, а параллельная. Устройство осуществляет распределительную функцию, равномерно подавая тепло ко всем приборам.

Дополнительное оборудование обеспечивает контроль над системой и возможность регулировать температуру в отдельных помещениях или отключать автономные контуры. Коллектор незаменим в многоэтажных домах, при большой площади здания.

1

Роль устройства в разводке и его особенности

Системы отопления, сделанные по схемам, позволяющим значительно сэкономить на трубах, и запорной арматуре, не обладают достаточной эффективностью. В условиях существенного подорожания теплоносителей их применение дорого обходится потребителям. Прокладка трубопровода к радиаторам с использованием коллектора изменит положение. Не будет перерасхода топлива, нагрев каждого прибора регулируется.

Система приобретает новые функциональные возможности: повышается безопасность и пригодность к ремонту. Теперь для устранения протечки не понадобится отключать всю систему и сливать воду. Перекрывают ветку, ликвидируют неисправность, а отопление в остальных помещениях продолжает работать.

Коллектор, который еще называют гребенкой, – это цилиндрическая деталь, имеющая один вход и выводы, соединяющие ее с приборами. Размеры ничем не ограничены и зависят от количества подключенных отопительных устройств. На трубах устанавливают запорную арматуру, которой регулируют подачу теплоносителя для каждого отдельного контура. Применяют вентили двух видов. Для перекрытия участков обычно используются отсекающие шаровые краны. В качестве регулировочных они непригодны, требуются другого типа.

Работа осуществляется по следующему принципу: теплоноситель под принудительным давлением попадает в устройство. Отсюда он по отводам распределяется к радиаторам, теплому полу. Применяется коллекторная схема (называют еще лучевой), суть которой в параллельном подключении потребителей. Каждый имеет свою подающую магистраль и обратку, которые оснащены арматурой. Даже при одновременном включении всех приборов нагрев равномерный.

Для создания принудительного напора используется циркуляционный насос. Он выбирается исходя из площади и этажности дома. Если система с теплым полом, требуется большая производительность, потому что в ней создается повышенное сопротивление. Разница температур на входе и выходе сокращается, нагревание более качественное. Вместо регулировочных кранов возможно использование термостатов, что гарантирует точную подачу тепла. Если трубы размещены под стяжкой, на каждом приборе устанавливают воздушный кран.

Коллекторы применяют с разнообразными системами:

  1. 1. Отопление радиаторами. Используют различные схемы подключения, но обычно нижнее с полипропиленовыми трубами, которые прячут под покрытием или плинтусами.
  2. 2. Теплый водяной пол. В основном применяется в качестве вспомогательного.

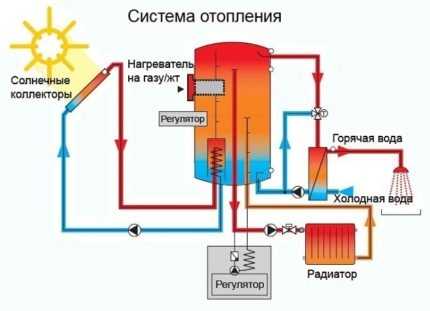

  3. 3. Солнечный обогрев. При ясной погоде с одного квадратного метра устройства возможно получить 10 Квт/час энергии.

При лучевой разводке температура в каждом контуре регулируется отдельно, для чего на термостате выставляются нужные показатели. В гараже достаточно 10°, в детской требуется не меньше 20°, а для теплого пола – не более 35°, иначе ходить по нему будет неприятно, возможна деформация покрытия. В домах с несколькими уровнями гребенку монтируют на каждом этаже.

2

Расчет параметров и комплектация

Чтобы сделать коллектор отопления своими руками, сначала определяют его функциональную нагрузку. Можно установить не один, а для каждого места теплоснабжения отдельный. От этого зависит комплектация, габариты и автоматизация.

Перед сборкой выполняют расчет, выбирают место установки. Чтобы система работала, требуется два соединенных узла. Один для подачи горячей воды к отопительным приборам, второй собирает остывшую и направляет в котел.

2.1

Схема распределительной гребенки

Изготовление начинают с планирования, в котором разрабатывают характеристику элементов отопительной системы:

  • сколько будет контуров, соответственно выходов к ним;
  • количество и мощность нагревательных установок;
  • наличие дополнительного оборудования: насосы, арматура, терморегуляторы, манометры, баки и другое.

Рекомендуется выделить отдельно контуры на теплые полы. Автономной работы требуют батареи в помещениях, где температура значительно отличается в одну или другую сторону, например гараж и детская комната. Подача теплоносителя на этажах и крыльях дома осуществляется независимо.

Учитывают, с какой стороны будет подвод контуров. Подключение газовых и электрических котлов выполняется сверху или снизу. Если устанавливается насос или используется твердотопливный агрегат, то с торца коллектора.

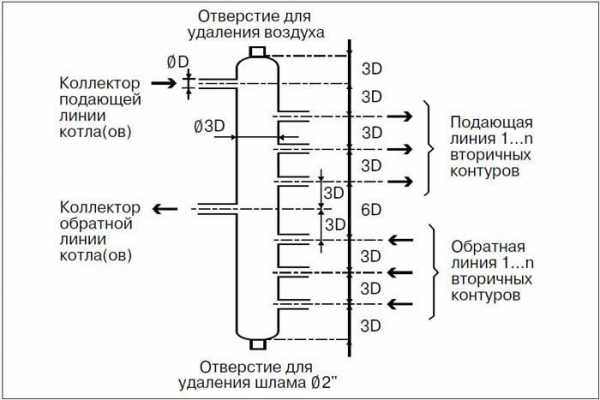

Для расчета используют правило трех диаметров, когда сечение гребенки в 3 раза больше подключаемого патрубка. Входную и выходную группы размещают в пределах 10–20 см одна от другой, на таком же расстоянии присоединяются контуры отопления. Для точного определения их диаметр умножают на 3. Уходить в большую или меньшую сторону не стоит, это создаст неудобства в обслуживании.

Схема с размерами наносится на лист бумаги, что позволит получить эскиз, по которому легче изготовить распределитель. По рисунку ясно, какие материалы и комплектующие понадобятся и сколько.

2.2

Дополнительные элементы

Гребенка оборудуется необходимыми устройствами. Для минимальной комплектации достаточно запорной арматуры, но тогда установить теплоотдачу отдельных приборов невозможно. На подающей секции монтируют регулировочные краны, которые позволяют плавно изменять количество поступающего теплоносителя. На обратную группу устанавливают расходомеры.

Важно правильно выбрать циркуляционный насос. Играет роль не мощность, а количество воды, которую ему придется перекачивать. Покупают агрегат с производительностью, которая на 10% превышает расчетную. Если в системе используется несколько коллекторов, требуется отдельный для каждого. То же самое рекомендуется для теплого пола, где создается повышенное сопротивление.

Для него применяется другое оборудование:

  1. 1. На патрубках подающих магистралей – регулировочные клапаны для полной или частичной остановки притока горячей воды. Для самодельного коллектора рекомендуются автоматические устройства, подобные терморегуляторам.
  2. 2. На обратной гребенке используются расходомеры, ограничивающие поступление охлажденного теплоносителя. Они повышают эффективность системы.
  3. 3. Обязательный для теплого пола смеситель горячего и остывшего потока. Служит для оптимизации температурного режима.

Несмотря на разницу конструктивного исполнения, все распределительные гребенки предназначены для обеспечения устойчивой работы отопления. В продаже имеются готовые изделия, но трудно подобрать под конкретную схему. Придется или устанавливать дополнительный коллектор, или глушить лишние входы и выходы. Лучше изготовить своими руками. Тогда максимально учитываются характеристики системы, что позволит использовать ее с наиболее эффективной отдачей.

Можно автоматизировать коллектор на самом высоком уровне, когда не понадобится вмешательство человека. Используют сервоприводы с электронным блоком управления.

3

Изготовление и монтаж отопительного коллектора

Гребенка из полипропилена делается довольно легко. Требуется иметь тройники и для минимальной комплектации шаровые краны. Даже самое простое устройство, собранное своими руками, обладает многими достоинствами. К нему можно подключить требуемое количество отводов, система будет работать эффективно.

Коллектор для полипропиленовых труб, выполненный из такого же материала, предпочтительнее, чем из металла. Он дешевый и прочный, долговечный – не подвергается коррозии, на стенках не образуется накипь. Фитинги надежно соединяются сваркой, что обеспечивает хорошую герметичность.

3.1

Требования к материалу

О свойствах узнают из маркировки, нанесенной на стенки. Для отопления используется марка PP-R, которая имеет повышенную термостойкость. Символы PN с числами, которые идут следом, обозначают давление, которое способны выдержать изделия. В домах с автономным теплоснабжением применяют с индексом 20, для централизованных систем – 25. Все данные представлены в таблице:

МаркаДиаметр, ммТолщина стенок, ммМаксимально допустимая температура воды
PN-1020-1101,9-10+20
PN-1616-1102,3-15,1+45
PN-2016-1102,6-16,1+60
PN-2522-782,8-18,3+80

Для монтажа гребенки выбирают материал с армирующим слоем из алюминиевой фольги или стекловолокна. Последний вариант предпочтительнее, подобные изделия не подвергаются расслоению. Они маркируются красной продольной полосой.

Чтобы изготовить коллектор отопления своими руками из полипропилена, понадобятся:

  • трубы нужного размера;
  • заглушки на одну сторону в каждой группе;
  • муфты и тройники;
  • шаровые краны.

Фитинги бывают одинакового диаметра со всех концов или переходные для присоединения труб разного размера. Стенки у них очень толстые, поэтому армирование не применяется. Это минимальная комплектация, при необходимости добавляют другие устройства.

3.2

Как соединить отдельные узлы

Чтобы собрать коллектор из полипропилена, используют специальный паяльник. Для домашних нужд можно приобрести дешевый непрофессиональный аппарат. Применяются особые ножницы, чтобы края получались ровными без перекоса, и торцеватель, которым зачищают патрубки от армирующего слоя вокруг соединения.

Используя рабочие чертежи, нарезают заготовки нужного размера. Места пайки обезжиривают, включают аппарат, выставленный на температуру 260°. Когда лампочка погаснет (в других моделях загорается зеленая), устанавливают соединяемые коллекторные детали в насадки. Когда пройдет определенное время, патрубок и муфту соединяют, дают остыть.

Важна продолжительность процесса, от нее зависит надежность и долговечность узла. Если недодержать, стык расслоится. О том, сколько длится сварка пластика, можно узнать из таблицы, которая имеется в наборе инструмента.

Сборку конструкции проводят, придерживаясь последовательности:

  • сначала соединяют тройники;
  • с одной стороны устанавливают заглушку, с другой – уголок, если подача снизу;
  • на отводы приваривают отрезки, на них монтируют запорную арматуру для полипропиленовых труб и другие приборы.

Место для блока предусматривают при разработке проекта. Делают специальную нишу невысоко от пола. Можно купить шкафчик и закрепить на стене.

4

Солнечный коллектор из полипропиленовых труб

В качестве дополнительного источника используют нагревательную установку, аккумулирующую и преобразующую лучевую энергию в тепловую. Она подключается к общей схеме, подает подогретую воду. Гелиосистема не может служить круглый год и являться основной, но как вспомогательная способна сэкономить расходы на теплоносители.

Чтобы собрать корпус, используют деревянные бруски с досками, фанерой, ДСП или металлические уголки. На дно короба укладывают теплоизоляцию – пенопласт, стекловату. Сверху устанавливают поглощающую панель из поликарбоната, окрашенного в черный цвет. Теплоприемник из полипропиленовых труб размещают поверх нее. Отрезки соединяются тройниками, на выходе и входе стоят муфты. Абсорбирующий элемент закрывается стеклом.

Солнечный коллектор из полипропиленовых труб: 1 – уголок; 2,9 – переходы; 3,5 – трубы полипропиленовые; 4,10 – тройники; 6 – черный лист; 7 – утеплитель; 8,11 – заглушки; 12 – ящик.

Иногда применяют накопительный бак емкостью 20–40 литров или меньшие резервуары, соединенные последовательно. Его покрывают теплоизоляцией, чтобы накопленная за день энергия не терялась. Система может функционировать и без него, если подогретую воду расходуют сразу, но она поддерживает стабильное давление. Солнечный коллектор подключают к общей схеме отопления или используют для хозяйственных нужд.

5

Заключение

Распределительная гребенка в собственном доме или квартире повышает ремонтопригодность системы и эффективность за счет правильного регулирования подачи теплоносителя. Автоматизация позволяет избежать ручного управления. В домах с большой площадью, многоэтажных без их применения сложно добиться хорошего и равномерного обогрева всех помещений.

Покупной коллектор стоит немало. Изготовление своими руками металлического требует применения сварочного аппарата и высокой квалификации рабочего. Создание распределительного узла из полипропиленовых труб – оптимальный вариант. Он обойдется значительно дешевле, не требует особого умения, к тому же можно выбрать конструкцию, наиболее подходящую для конкретной отопительной системы.

obustroen.ru

Коллектор для теплого пола своими руками из полипропилена: видео инструкция

Для отопления собственной недвижимости все больше и больше потребителей выбирают автономную систему. Именно ей присущи следующие характеристики:

  1. Отменная производительность.
  2. Минимальные денежные вложения.
  3. Надежность и долговечность в эксплуатации.

В системе предусмотрены многочисленные узлы и важные элементы, без которых отопительный агрегат не сможет работать на полную мощность. К примеру, коллекторы, которые отвечают за эффективность и производительность теплого пола.

Читайте также: Как сделать наливной 3D пол

Что нужно учитывать, выполняя монтаж теплых полов

Каждый человек, который понимает толк в строительном мастерстве, знает, что монтаж теплого пола для частного дома – довольно затратное мероприятие. Но если учесть, что данная система должна быть надежной и долговечной, то об экономии не стоит беспокоиться. Однако некоторые моменты, которые не повлияют на работу теплого водяного пола, можно учесть.

К примеру, можно не покупать новые коллекторы, а изготовить такие элементы своими руками. Чтобы сделать своими руками коллектор, не нужно быть квалифицированным мастером, следует просто придерживаться рекомендаций и производить работу поэтапно.

Чаше всего система теплого пола собирается из полипропилена. Пластиковый теплый пол с правильно подобранным диаметром трубы прослужит довольно долго, будет надежно обогревать помещение.

Как собрать пластиковый коллектор

После того как монтаж основной поверхности будет окончен, можно своими руками создать пластиковый коллектор, предназначенный для теплого пола. Для этого нужно подготовить следующие элементы:

  • пластиковые трубы, диаметр которых будет не более 25 и 32 мм;
  • специальные заглушки;
  • соединительные муфты, предусматривающие наличие внутренней резьбы;
  • специальные краны, которые называют «американками»;
  • соединительные тройники, диаметр которых не превышает 32 и 25 мм;
  • качественное герметическое вещество;
  • воздухоотводы, оснащенные автоматикой.

Созданные своими руками коллекторы должны предусматривать наличие двух основных составляющих. Функция первой составляющей – перенаправление тепла по всем пластиковым трубам системы. Монтаж должен предусматривать специальное выходное отверстие, если в дальнейшем потребуется добавить дополнительный контур к системе отопления.

Читайте также: Как сделать самостоятельно пол на балконе

Правила монтажа

Монтаж элемента производится поэтапно:

  • собирается пластиковая гребенка из труб;
  • все элементы надежно соединяются между собой при помощи специального приспособления для фиксации пластиковой основы;
  • к одной трубе фиксируется воздухоотводчик, группу, отвечающую за безопасность и шарнирный кран. Последний может понадобиться, если нужно слить воду из отопительной системы в случае поломки теплого пола;
  • на другую часть конструкции, к которой будут подключаться трубы обратки, своими руками собираются такие же элементы, то есть монтируется шарнирный кран и специальный воздухоотводчик. На эту же сторону следует установить насосный элемент, который будет отвечать за циркуляцию. Монтаж насоса следует сделать так, чтобы стрелка была направлена к отопительному агрегату.

Специалисты рекомендуют своими руками установить после насосного элемента специальный кран, предусматривающий три хода, чтобы в итоге система водяного теплого пола получилась экономной и эффективной. Не лишним будет оснастить конструкцию клапаном обратного значения.

Читайте также: Выбор фанеры для деревянного пола

На этом этапе сборка коллектора исключительно своими руками будет окончена. Можно заметить, что монтаж элемента не так уж и сложен, самое главное, при сборке придерживаться схемы и рекомендаций. В итоге каждый сможет получить надежный и долговечный элемент системы из пластика для теплого водяного пола, который будет собран самостоятельно, а для его изготовления не нужно тратить огромных денег. Такие коллекторы равномерно и эффективно прогревают всю поверхность пола, в помещении будет тепло и уютно даже в сильный мороз.

remontposobie.ru

Коллектор для теплого пола своими руками: фото, видео инструкция

Система теплого пола подразумевает наличие не только труб, но и специального коллектора, который обеспечивает правильное функционирование всего оборудования. Монтаж и подключение этой части следует выполнять до того, как будет окончательно залита стяжка, что позволит проверить работоспособность оборудования и выявить возможные фабричные недоработки или вероятные повреждения, нанесенные в момент сборки.

Собрать коллектор теплого пола своими руками не так сложно, как может показаться на первый взгляд. И сегодня мы вас убедим в этом, представив подробную инструкцию, в которой рассказывается, что и как именно нужно делать.

К слову, предварительные испытания необходимо проводить обязательно, ведь если вдруг окажется, что имеются повреждения, придется снимать все покрытие, а это приведет к дополнительным затратам. И немалым!

Зачем нужен коллектор

Без данного элемента отопление не сможет работать, поскольку к нему подводятся все нити трубопровода. Кроме того, следует помнить, что температура воды из котельной чрезмерно большая для теплых полов, а потому помимо описываемого элемента обязательно монтируется дополнительный узел, который и гарантирует снижение температуры до 40 градусов – к нему подключаются трубы с холодной водой.

То есть, оба элемента крайне важны, поскольку именно от них зависит конечная температура теплоносителя и последующее распределение его по контуру.

Что такое коллектор теплого пола и для чего он нужен – видео консультация специалистов:

Особенности работы элементов

Весь узел представляет собой относительно сложный «организм», в который включены:

  • трубка, подающая воду;
  • трубка, монтируемая к «обратке».

Сам коллектор изготавливается из надежных, качественных материалов, рассчитанных на долговечную работу даже в самых сложных условиях. Речь идет о:

  • особо прочной пластмассе;
  • латуни;
  • качественной нержавейке.

Подробное описание узла выглядит следующим образом:

  • подающая трубка – на ней предусмотрены дополнительные отводы с установленными термостатами;
  • обратка – на ней установлены датчики протока;
  • на термостатических клапанах имеются регулирующие ручки-колпаки, сделанные из пластика – с их помощью можно перекрыть подачу воды;
  • датчики протока показывают конкретный объем поданной жидкости, также они позволяют сбалансировать систему.

Стоимость такого оборудования может колебаться в зависимости от производителя, используемых материалов, а также комплектации. Например, наиболее дешевые модели поставляются без датчиков.

Для обеспечения постоянного контроля уровня температуры и давления в сети на оборудование в обязательном порядке устанавливаются:

  • манометр;
  • термометр.

Чтобы выполнить слив воды в любой момент, имеется сливной кран. Кроме всего указанного, в заводском комплекте обязательно поставляются:

  • заглушки, позволяющие прикрыть свободные отверстия, входы или выходы;
  • отводные трубки;
  • дополнительные сливные краны;
  • крепежные аксессуары для монтажа узла.

Как это работает

Это поможет понять, как собрать коллектор для теплого пола своими руками.

Суть функционирования заключается в следующем:

  • под воздействием насоса теплоноситель движется по системе;
  • для контроля расхода воды предусмотрен клапан – он может регулироваться как вручную, так с помощью автомата;
  • при снижении температуры воды ниже установленного уровня, открывается подача горячей воды;
  • как только температура поднимется до установленной отметки, клапан подача теплоносителя перекрывается.

Существуют разнообразные схемы функционирования коллекторов. В них могут использоваться различные дополнительные аксессуары. Однако от этого конечные задачи не меняются.

Советы по монтажу

И вот теперь, когда у вас есть вся дополнительная информация, подробно рассмотрим, как выполняется монтаж коллектора теплого пола своими руками – если он был закуплен в полной комплектации, со всеми необходимыми расходными и комплектующими, то выполнить сборку будет не сложно.

Последовательность действий примерно следующая:

  • поскольку подающие трубки и обратка, предназначенные для теплоносителя, уже имеют установленные клапаны и датчики, вам нужно всего лишь скрутить их;
  • но этот этап нужен не всегда – только в том случае, если поставляемый коллекторы разделен на несколько отдельных секций;
  • обеспечьте фиксацию трубок – это упростит дальнейший процесс сборки;
  • далее установите все прочие детали, датчики и запорную арматуру.

Каждый комплект обязательно снабжается подробным описанием процесса монтажа. Обязательно изучите инструкцию – в зависимости от модели, возможны небольшие отличия в последовательности действий.

Когда закончите со всем вышеописанным, приступайте к фиксации коллектора, используя для этого поставляемые в комплекте крепежи. По окончании установки выполните монтаж насоса и клапана – их нужно устанавливать строго в соответствии со схемой, а после этого уже подсоединить трубы, которые направлены от котла, а к отводящим отверстиям подключить трубки, идущие к контурам.

Делайте все действия в описанной последовательности, поскольку в противном случае выполнять определенные операции будет неудобно.

Как сделать своими руками

Если вы не хотите тратиться на покупку фабричного изделия (а оно довольно дорогое), то можете попробовать сделать коллектор самостоятельно. Хотя из семейный бюджет нужно выделить средства и купить насос, клапан для смесителя, поскольку заменить их не получится. Впрочем, как и запорную арматуру.

Наиболее доступный вариант – создать узел из пластиковых трубок, спаяв их вместе. Чтобы сделать пластиковый коллектор для теплого пола своими руками, вам нужно подготовить небольшие кусочки обычной полипропиленовой трубы с диаметром отверстия в 25 миллиметров. Также вам понадобятся соответствующие указанному диаметру вентили, отводы и тройники.

Сколько именно потребуется дополнительных деталей – тех же фитингов или вентилей, напрямую зависит от количества монтируемых контуров системы отопления.

Никаких особых, специализированных инструментов не нужно. Достаточно будет:

  • ножниц или ножовки для обрезки труб;
  • рулетки или линейки для снятия замеров;
  • паяльника, предназначенного для полипропилена.

Последовательность действий при работе будет следующей:

  • сделайте замеры для того, чтобы разрезать трубки на отдельные отрезы;
  • отрезы должны быть такими, чтобы тройники, после того, как вы все соедините, располагались на минимальном расстоянии друг от друга;
  • воспользовавшись паяльником, приварите к тройникам переходники и вентили;
  • к созданному коллектору подсоедините прочие фитинги, обеспечивающие связь с насосным оборудованием.

Среди недостатков собственноручного созданного узла стоит отметить: в нем не будут присутствовать термостаты и датчики контроля протока, а это значит, что выполнять регулировку придется вручную.

Естественно, никто не запрещает приобрести эти два элемента и установить их, но в таком случае нет смысла в самостоятельной конструкции – проще уже приобрести готовый коллектор.

Заключение, отзывы, советы

Отметим, что на самом деле процесс монтажа фабричного узла – довольно простой. Тем более что в комплекте обязательно поставляется подробная инструкция со схемами и рисунками.

А вот познавательное видео позволит подробнее узнать, как сделать коллектор теплого пола своими руками – это несколько более сложный процесс, хоть и не всегда оправданный, поскольку на часть деталей все равно придется потратиться, а потом еще и выполнить ручную настройку, что может вызвать определенные проблемы.

Поэтому подумайте, может все-таки проще приобрести фабричное изделие, чем тратить время, силы и деньги на создание узла собственноручно?

www.portaltepla.ru

Коллектор для теплого водяного пола своими руками: сборка, установка

Коллектор для водяного теплого пола – это один из главных элементов всей системы. Благодаря ему у вас есть возможность поддерживать определенную температуру нагрева. Без наличия данного компонента теплый пол работать эффективно не будет. Естественно, нужно знать его принцип работы и особенности произведения монтажа.

Устройство изделия

На рисунке показан принцип работы коллектора. Красными стрелками показан горячий теплоноситель, синими - холодный, фиолетовыми - теплый, после узла смешивания

Перед тем как установить коллектор для теплого пола необходимо разобраться, какое устройство он имеет:

  1. Циркуляционным насосом изделие оборудуется обязательно.
  2. Два коллектора.
  3. Смесительный клапан (он может быть 2-х или трехходовой). Двухходовой отличается тем, что обладает низкой пропускной способностью. В этом случае горячий теплоноситель подается без каких-либо резких скачков. Лучше всего он подходит для тех комнат, площадь которых не превышает 200 м2. Трехходовой клапан может быть применен в сложных системах отопления. Он является универсальным.
  4. Запорные, а также балансировочные клапаны.
  5. Манометры, при помощи которых производится контроль давления.
  6. Датчик и термоголовка, которые регулируют температуру нагрева.
  7. Воздухоотвод.
  8. Фитинги, тройники, соединительные и крепежные элементы.

Любой клапан со временем забивается, так как в системе редко используется дистиллированная вода. Для того чтобы иметь возможность устранить эту проблему, устанавливайте его на съемную соединительную муфту.

Особенности некоторых конструктивных элементов

Коллекторный узел монтировать можно очень быстро, но нужно, чтобы он в своей конструкции содержал некоторые обязательные элементы:

  1. Регулятор расхода. Он обязательно должен быть установлен в том случае, если в вашей системе присутствуют несколько контуров. При этом длина труб может быть разная. Если его не установить, то распределение тепла будет неравномерным. В этом случае регулировка расхода дает возможность сбалансировать подачу нагретой жидкости в каждый контур.
  2. Термостатические регуляторы. Они помогают системе вовремя отреагировать на колебания режима температуры в случае проветривания помещения или изменения погодных условий. Такие регуляторы необходимо устанавливать на каждый контур. Для контроля температуры применяются комнатные термостаты.
  3. Смесительный узел. Следует учитывать, что если ваш теплый пол запитан от общей отопительной системы, то первоначальная температура теплоносителя может достигать 70-90 градусов Цельсия. Она является приемлемой только для радиаторов или батарей. Чтобы снизить температуру теплоносителя, применяются специальные смесительные узлы. Благодаря им смешиваются холодная и горячая жидкость.
  4. Смесительный клапан. Именно он отвечает за охлаждение слишком сильно нагретой жидкости. Регулировка клапанов может производиться вручную, а также при помощи специального автоматического устройства.

Особенности выбора устройства

Коллектор для теплого пола необходимо подобрать правильно, для этого нужно учитывать такие нюансы:

  • Самым важным параметром выбора такого изделия является схема теплого пола.
  • Во время приобретения учитывайте, что устройство обеспечивает безопасность всей системы. Поэтому не следует покупать очень дешевые аппараты.
  • Подбирать изделие необходимо с учетом всех особенностей вашего отопления. То есть, устройство должно обеспечивать необходимое давление в системе.
  • Во время выбора нужно также учитывать и материал изготовления. Например, одни из них могут быть произведены из латуни, а другие из металла нержавейки. От этого параметра зачастую зависит цена коллектора.

  • Обратите внимание на сложность модели. Возможно, в вашем случае схема теплого пола позволяет установить аппарат без каких-либо дополнительных элементов.
  • Обратите внимание на площадь помещения, а также на то, с какой целью оно будет применено. Например, если комнаты небольшие, то вы можете использовать пластиковый коллектор.
  • Последним важным параметром, которым следует руководствоваться, является стоимость изделия. Она зависит от комплектации агрегата. Например, если в распределительный коллектор входит расходомер и есть возможность регулировки, то такое устройство будет стоить достаточно дешево. Если же вам хочется выбрать что-то посложнее, то можете приобрести аппарат, в котором установлена группа смесителей с пятью выходами. Она производится разными фирмами. Но эта группа будет иметь достаточно высокую стоимость.
На фото коллекторная группа на 5 контуров со смесительным узлом

Коллектор для теплого пола своими руками собрать и установить нетрудно. Нужно только соблюдать схему подключения и некоторые особенности работы.

Правила монтажа

Если вы хотите установить коллектор теплого пола своими руками, необходимо подготовиться к этой работе заранее. Этот распределительный аппарат должен находиться в специальном шкафу. Его монтаж производится внутри или снаружи стены.

Прежде чем вы начнете работу, должна быть нарисована схема, по которой будет производиться подключение, только потом устанавливается гребенка для теплого пола.

Монтаж можно осуществлять только после того, как трубы будут уже уложены, а коллекторный шкаф установлен.

Располагаться коллектор должен так, чтобы вы не чувствовали никакого дискомфорта. При этом к нему должен быть обеспечен хороший доступ.

Схема сборки зависит от количества контуров системы. Если их два, то она может быть такой: двухходовой и шаровой клапан устанавливаются параллельно друг другу. Соединяются они при помощи регулировочного клапана. По линии входа горячей воды устанавливаются циркуляционный насос и датчик температуры воды. Далее происходит подключение сервомотора, от которого уже отводятся провода, для установки коммутационного блока, блока питания и комнатных термостатов. После этого горячая жидкость подается в трубы. Таким образом, обеспечивается принцип работы коллектора.

Далее эта линия соединяется с обратным коллектором, в который поступает уже холодная вода. Через шаровой клапан она поступает обратно в систему отопления. Эта схема является самой простой.

Монтировать коллектор для теплого пола своими руками не сложно. Но нужно соблюдать определенные правила. Учтите, что самодельный коллектор должен полностью удовлетворять всем требованиям системы напольного отопления. Регулировка температуры должна быть настроена максимально правильно.

Схема такого устройства с подключением регулировочных клапанов может потребовать вложения достаточно большого количества средств. Однако преимуществом такой системы является возможность контролировать расход теплоносителя в каждом контуре.

Естественно, монтаж нужно начинать с установки запорных кранов, оборудованных термометром. Если вы не уверены, что сможете собрать коллектор самостоятельно, лучше всего купить уже готовый коллекторный набор. Чаще всего он уже укомплектован и может быть сразу подключен к системе отопления. Такая группа может стоить достаточно дорого, хотя есть разные модели.

Если вы приобрели уже готовые комплекты, то подключить их не составит труда. Сначала производится монтаж изделия к трубам подачи горячей воды и обратного хода. А далее его соединяют с элементами теплого пола.

Для фиксации всех компонентов устройства используются компрессорные фитинги. Так как элементы имеют разный диаметр, то для их соединения необходимы переходники.

Если установленная гребенка для теплого пола обеспечивает принцип работы коллектора, то все сделано правильно. Оставьте мнение о сегодняшней статье в комментариях, была ли она полезной для вас?

Материалы По Теме:

polprofy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
