Устройство элементов пола под покрытие
Бетонный подстилающий слой укладывают с вибрированием. Предварительно по поверхности грунта рассыпают слой гравия или щебня, который вдавливают при помощи катков на глубину не менее 40 мм. Заглаживание и железнение бетонной поверхности (заглаживание с посыпкой цемента) выполняют металлическими гладилками. По длине полосы бетонирования более чем на 6 м перпендикулярно устанавливают просмоленные и обернутые толем или рубероидом доски в местах деформационных швов. Гидроизоляцию можно устраивать сразу после укладки бетонной смеси или после ее затвердевания.
Звукоизоляционный слой из предварительно высушенного песка устраивают с последующим выравниванием и уплотнением. Звукоизоляционные прокладки под лаги укладывают в 1 слой и приклеивают лишь при наличии указаний в проекте. Под плинтус обычно укладывают звукоизоляционные прокладки из линолеума.
Теплоизоляцию из легких бетонных смесей (керамзитобетона и т. п.) устраивают так же, как подстилающий слой. Теплоизоляцию из сыпучих материалов устраивают по ровной сухой поверхности с уплотнением во избежание дальнейших просадок. По насыпному утеплителю устраивают бетонные или цементно-песчаные стяжки, которые должны иметь прочность 7,5 – 20 МПа, толщину – не менее 20 мм. Укладка стяжек производится штукатурными методами.
Сборные стяжки из древесно-волокнистых (ДВП), древесностружечных плит (ДСП) или гипсоволокнистых листов (ГВЛ) применяют обычно под тонкослойные покрытия не только с целью выравнивания, но и для распределения нагрузок, улучшения тепло- и звукоизоляции.
Плиты укладывают с приклеиванием или насухо вплотную без зазоров, со смещением стыков.
Установка лаг обычно осуществляется в следующем порядке: разметка размещения лаг; укладка лаг на место с выделкой сопряжений, изготовлением и осмолением подкладок, прокладкой слоя гидроизоляции; выверка лаг с помощью уровня; укладка и закрепление первой доски пола.
Чтобы получить хорошо проветриваемый черновой пол и спрятать системы отопления, сантехники и электропроводки, пол можно устанавливать на регулируемые лаги. Лаги бывают деревянными или пластиковыми (при сырых помещениях). В проделанные отверстия лаг ввинчивают пластиковые болты – стойки, благодаря которым лага поднимается над стяжкой пола на требуемый уровень.
Выравнивание производится специальным ключом. После выравнивания излишки болтов срезают, а между лагами, при необходимости, укладывают на устанавливаемые скобы плитный утеплитель. По лагам в два слоя настилают листы толстой фанеры и крепят саморезами. На фанеру укладывают покрытие.
Регулируемая конструкция стоек позволяет уравнивать перепады от 10 до 250 мм.
Устройство дощатых полов
До недавнего времени этот тип полов был распространен очень широко, но в настоящее время в условиях индустриального строительства и внедрения других современных видов покрытий объем дощатых полов значительно уменьшился. Их еще применяют в индивидуальном строительстве и в богатых лесом районах Сибири, Севера и Дальнего Востока.
Дощатые полы настилают из оструганной половой рейки хвойных пород древесины. Толщина половой рейки 22 – 37 мм (после острожки доски толщиной 25 -40 мм), ширина 74 – 124 мм (при большой ширине возможно растрескивание). Для плотного соединения половая рейка имеет с одной стороны шпунт, с другой гребень.
Доски дощатых полов на первом этаже здания укладываются по лагам, располагаемым через 600 -700 мм. Лаги укладываются по железобетонным плитам цокольного перекрытия или по кирпичным столбикам из красного кирпича.
На междуэтажных перекрытиях лаги сечением (25 -40)х х (80 – 100) мм укладывают с шагом 400 – 500 мм и скрепляют временными схватками.
В комнатах доски располагают по направлению света, а в коридорах – по направлению движения. Настилают доски паркетным и пакетным способами, гребнем от себя.
При паркетном способе первую доску укладывают вдоль стены с зазором 10 – 15 мм и крепят к каждой лаге гвоздями длиной 2,5 толщины доски. Следующую доску прижимают к ранее уложенной, осаждают ударами молотка через прокладку и прибивают гвоздями. Гвозди забивают с наклоном и втапливанием шляпок в лицевую поверхность досок или в элементы шпунтового соединения, что позволяет скрыть шляпки гвоздей.
При пакетном способе первую доску укладывают вдоль стены и крепят гвоздями. Затем укладывают 10 – 15 следующих досок. Их прижимают к первой клиньями или сжимами и прибивают гвоздями. Последнюю доску ставят забивкой.
Плинтусы и другие отделочные детали устанавливают после острожки провесов (стыков досок). Для вентиляции подполья в плинтусах сверлят или прорезают специальные отверстия. Дощатые полы красят за два раза после выполнения всех работ в помещении.
Деревянные щиты для полов собирают на водостойком клее из отходов древесины. Квадратные щиты с пазом и гребнем настилают по перекрестной системе лаг и крепят паркетным способом. Щиты крепят шурупами к ползунам-бобышкам, которые могут перемещаться по лаге.
Водостойкие древесностружечные половые плиты настилают по лагам и крепят гвоздями. Лаги укладывают через 350 – 400 мм, а также под стыками плит и на расстоянии 150 -200 мм по обе стороны от стыка. Стыки плит шпатлюют, и пол окрашивают за 2 раза.
studfiles.net
2 технологии сборки пола, регулируемый пол на болтах, регулируемый пол на анкерах
Существует два способа монтажа регулируемого пола. Они отличаются применяемыми элементами регулирования. Подробно оба способа будут рассмотрены в этой статье.
Регулируемый пол состоит из системы регулирования и настила. Система регулирования состоит из брусков и специальных элементов, обеспечивающих точное выравнивание пола. Настил может быть выполнен фанерой, либо другим листовым материалом. Монтаж регулируемых полов сводится к двум этапам: установка системы регулирования и настил поверхности пола.
Наибольшей популярностью пользуются две технологии монтажа регулируемых полов. Технологии монтажа отличаются применением различных элементов регулирования (конструктивное отличие). Монтаж пола на болтах подразумевает использование специальных болтов и втулок из высокопрочного пластика. Другой вариант монтажа – применение клиновых анкеров с длиной шпилькой. Благодаря конструктивным отличиям работу по монтажу и регулировке различна.
Монтаж регулируемого пола на пластиковых болтах
Для монтажа пола можно приобрести готовый комплект. Комплект монтажа регулируемого пола состоит из пластиковых болтов, втулок и дюбель-гвоздей. Дополнительно потребуются саморезы длиной 16 – 25 мм для крепления втулок к брускам.
Рис.1. Комплект монтажа регулируемого пола на болтах. Комплект состоит из болтов (на заднем плане), втулок (на переднем плане) и дюбель гвоздей. Комплекты могут иметь различный состав по количеству элементов.
Рис.2. Монтаж установочного комплекта на брусок. Отступив 10 см от края бруска с шагом 40 см сверлят отверстия под болты. С нижней части бруска соосно проделанному отверстию устанавливают втулку (на фото не показано). В установленную втулку вворачивают болт. Далее бруски раскладывают по полу. Расстояние между брусками примерно 40-50 см.
Монтаж подготовленных брусков выполняют следующим образом. Брусок с установленными болтами размещают на требуемом месте. Через крайние болты сверлят отверстие в основании пола и устанавливают дюбель-гвоздь в крепежное отверстие болта. Вращая болт, добиваются нужного положения бруска по вертикали, а также правильного взаимного положения с соседним бруском. Положение бруска контролируют уровнем. Для фиксации бруска, ранее установленные дюбель гвозди, затягивают. Эти операции выполняют со всеми остальными брусками.
Рис.3. Монтаж регулируемого пола. Монтаж начинают с закрепления к основанию пола крайних болтов на всех брусках. Через полость в болте сверлят отверстие в полу и устанавливают в отверстие дюбель-гвоздь, но не фиксируют его. Это повторяют со всеми брусками. Далее болтом брусок поднимают (опускают) до нужного уровня. После чего болт можно зафиксировать дюбель-гвоздем, и перейти к выравниваю положения бруска промежуточными болтами.
После предварительного монтажа и закрепления всех крайних болтов на всех брусках, проводят регулировку брусков промежуточными болтами. С помощью промежуточных болтов брусок выравнивается в горизонтальной плоскости. После чего болты закрепляются дюбель-гвоздями к основанию. Выступающие части болтов срубают с помощью стамески.
После окончания монтажа системы регулирования выполняют прокладку всех необходимых коммуникаций. По верх коммуникаций укладывают утеплитель, так чтобы он был как можно ближе к настилу пола. Таким образом теплоизоляция будет лучше справляться со своей функцией. Если подъем уровня пола достаточно высок, то целесообразно применять специальный крепеж для теплоизоляции.
Рис.4. Укладка утеплителя в технологическую полость регулируемого пола. Утеплитель может укладываться на основание пола если высота подпольного пространства не велико. Если подпольное пространство более 10 см, то для укладки утеплителя желательно применять специальные держатели. Исключив пространство между утеплителем и настилом, качество теплоизоляции пола значительно возрастет. Последним этапом монтажа регулируемого пола идет этап укладки настила. Обычно в качестве настила применяется фанера. Фанера укладывается на бруски и закрепляется саморезами длиной 35 – 51 мм. Длина самореза зависит от толщины фанеры. Расстояния между саморезами должно быть 15 – 20 см. Важно отметить, что стыки листов фанеры должны проходить по бруску. Если настил фанеры ведется в несколько слоев, то каждый следующий слой должен располагаться со смещением к предыдущему не менее чем на треть листа.
Рис.5. При монтаже регулируемых полов в качестве настила применяют фанеру. Хорошо использовать шпунтованную фанеру, так прочность пола будет выше. Для однослойного настила применяют фанеру толщиной не менее 18 мм. Однако лучше укладывать 2 слоя фанеры толщиной 12 мм, так прочность пола будет выше. Фанеру крепят к брускам саморезами с шагом 15-20 мм.
Монтаж регулируемого пола на шпильках

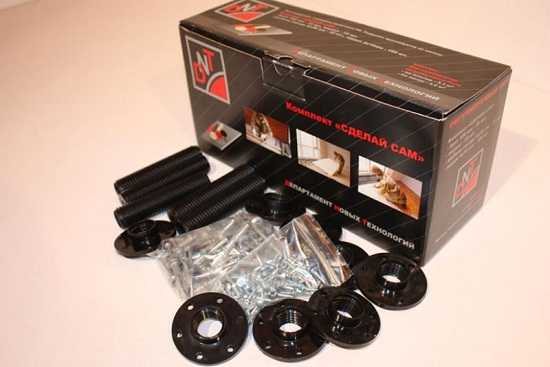

Рис.6. Комплект для монтажа регулируемого пола на шпильках. Все элементы регулируемого пола приобретаются отдельно в любом строительном магазине. Стоимость одного комплекта получается значительно ниже, чем комплект на пластиковых болтах. В зависимости от требуемого уровня пола может применяться шпилька различной длины. Чем короче шпилька, тем дешевле комплект.
Монтаж регулируемого пола начинают с подготовки брусков. Для этого отступив от края 10 см в бруске сверлят отверстия с шагом 30 – 40 см. Диаметр отверстий должен быть на 1 – 2 мм больше диаметра шпильки. Соосно проделанным отверстиям в бруске делают углубление глубиной не меньше, чем толщина гайки. Позднее в этих углублениях будет располагаться контргайка, предназначенная для надежного крепления бруска. Таким образом подготавливают все бруски и раскладывают их на места будущего расположения. Расстояние между брусками должно быть не более 30-40 см.
Рис.7. Подготовка бруска для монтажа шпилек. Отступив от края бруска 10 см с шагом 40-50 см в бруске сверлят отверстие под установку шпилек диаметром 10 мм (для шпильки М8). С верхней стороны бруска делают углубление сверлом Форстнера или перовым сверлом. Диаметр углубления чуть больше диаметра шайбы, глубина углубления равна толщине гайки + толщина шайбы.
На втором этапе монтажа необходимо установить анкер для регулируемого пола. Для этого через ранее проделанные отверстия в брусках, сверлят отверстия в основании пола, диаметром равным диаметру анкера. После чего в отверстие забивают анкер и с помощью гайки прочно фиксируют его в основании пола. Данную операцию повторяют для всех брусков и анкеров.
Основой системы регулирования является гайка и шайба. Эти элементы служат механизмом регулирования и опорой для бруска. На все шпильки накручивают гайки и устанавливают шайбы. Положение гайки на шпильке должно быть таким, чтобы брусок мог опуститься ниже требуемого уровня пола.
Рис.8. Подготовленные бруски раскладывают с шагом 30-40 см и через имеющиеся отверстия в бруске сверлят отверстия в полу под установку анкера. После чего брусок сдвигают и устанавливают анкера. На анкера накручивают гайку с шайбой. На эти гайки будет опираться брусок, и с их же помощью будет выполняться регулирование брусков.
На следующем этапе монтажа на подготовленные анкера устанавливают бруски и начинают регулировку пола. Регулировку уровня пола начинают с крайних гаек, контролируя положения бруска по уровню как в горизонтальном положении, так и положение бруска относительно соседних брусков. Таким образом, все бруски выставляют в одной плоскости, и закрепляют контргайкой. После чего положение бруска регулируют гайками, установленными на промежуточные шпильки. Выступающие над поверхностью бруска шпильки срезают болгаркой.

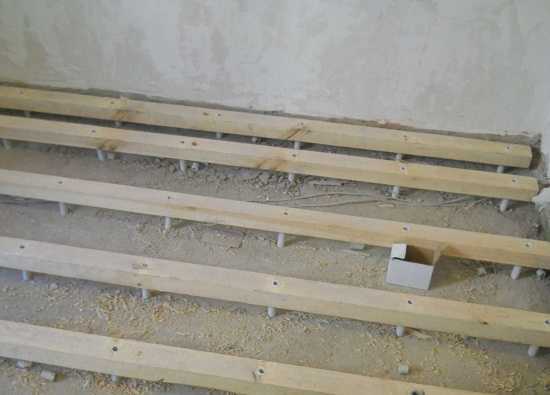

Рис.9. Бруски устанавливают на шпильки и устанавливают в нужное положение. Вся регулировка выполняется нижними гайками. Сначала регулируется положение концов бруска, потом положение бруска на промежуточных шпильках. После чего брусок закрепляется гайкой сверху. Лишние части шпилек срезают болгаркой.
Последний этап монтажа регулируемого пола — это укладка коммуникаций, утеплителя и настил фанеры. Фанера стелется аналогично, как и в случае регулируемого пола на болтах.
Рис.10. Заключительный этап монтажа регулируемого пола — это настил фанеры. Применяют фанеру толщиной не менее 18 мм для однослойного настила, и толщиной 12 мм для двухслойного. Фанера крепится к брускам саморезами. Для увеличения жесткости пола между брусками и фанерой можно нанести клей ПВА. Также клей наносят и между слоями фанеры.
Общие моменты монтажа. Применяемые материалы
Для монтажа регулируемого пола помимо элементов системы регулирования потребуется: деревянные бруски и фанера.
Деревянные бруски, применяемые при монтаже полов должны иметь сечение не менее 45х45 мм. Монтаж регулируемых полов не следует выполнять с помощью сырой древесины с непостоянным размером сечения бруса. Это может осложнить сам монтаж, и вызвать проблемы при эксплуатации. Поэтому бруски должны иметь минимальную остаточную влажность, и стабильный размер. Для монтажа регулируемых полов хорошо подойдут срощенные бруски, но это увеличит стоимость материалов. Для защиты от влаги и плесени брус можно обработать специальным антисептиком до начала монтажных работ.
Для обеспечения требуемой прочности и жесткости, при монтаже регулируемого пола следует применять фанеру толщиной не менее 18 мм, если настил ведется в один слой. Если настил выполняют в два слоя, следует использовать фанеру толщиной не менее 12 мм. При монтаже пола, следует обратить внимание на то, что стыки первого слоя фанеры должны проходить по бруску. В качестве дополнительного крепления на бруски можно нанести клей, он придаст полу дополнительную жесткость. При двухслойном настиле каждый последующий слой должен быть смещен на треть листа.
Мы рассмотрели монтаж двух самых распространенных систем регулируемых полов. Обе системы в зависимости от стоимости от объема работ имеют и плюсы, и минусы. Это объясняется двумя факторами: стоимостью компонентов и возможностью их приобретения. Последний фактор наиболее актуален для не больших городов, куда системы регулируемых полов еще не успели дойти.
mhremont.ru
Монтаж пленочного теплого пола своими руками: видео
Одним из наиболее экономичных и в то же время эффективных вариантов обогрева помещений в наше время является пленочный теплый пол. В условиях постоянного подорожания теплоносителей, а также электрической энергии использование нагревательных элементов, имеющих небольшую мощность, является полностью оправданным решением.
Преимущества теплого пола
Главными достоинствами такого теплого пола являются:
- Экологическая безопасность. Тепловое излучение с длиной волны 5-20 мкм, которое испускается элементами такого пола, абсолютно безвредно для людей, животных и растений.
- Снижение затрат на энергоносители за счет более эффективного обогрева помещения и небольшой потребляемой мощности.
- Как укладывать? Смонтировать пленочный теплый пол своими руками вполне реально, достаточно следовать нашей инструкции по монтажу. Нет необходимости привлекать для этого специалистов.
- Применение инфракрасных лучей для обогрева помещения не приводит к снижению влажности воздуха, что положительно сказывается на здоровье и самочувствии людей.
- Благодаря небольшой толщине пленки, она может быть смонтирована под облицовочными материалами стен и потолка, что дает возможность еще более эффективного обогрева помещений.
- В отличие от прочих вариантов, при укладке пленочного покрытия, пленка может быть демонтирована и уложена повторно, например, при переезде. Конечно, ее демонтаж возможен только в случае использования таких напольных покрытий, как линолеум, ламинат или ковролин.
- Отопительная пленка отличается длительным сроком службы – до 30 лет и более.
Конструкция
Для монтажа пленочного теплого пола необходимо использовать следующие элементы:
- Пленка, которая состоит из полиэстерной основы. В качестве нагревательного элемента используются полосы карбоновой пасты, соединенные между собой медными перемычками. Перед началом работ убедитесь, можно ли обрезать полотно под ваши размеры.

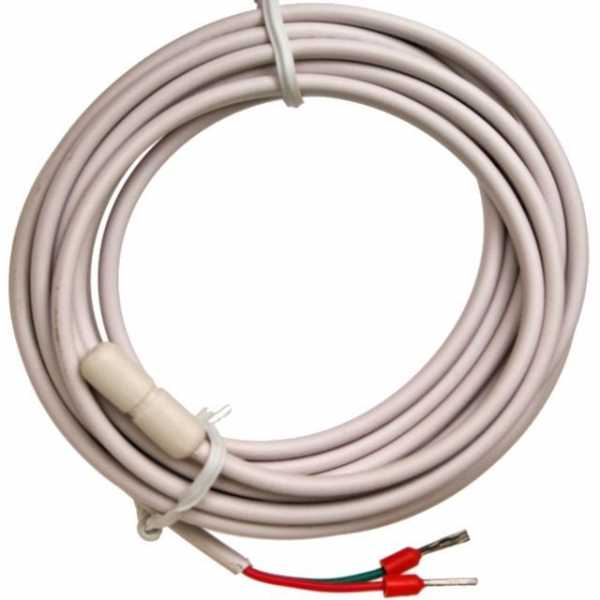

- Для определения температуры поверхности пола используется термодатчик.
- Управление работой всей нагревательной системы осуществляется при помощи терморегулятора.

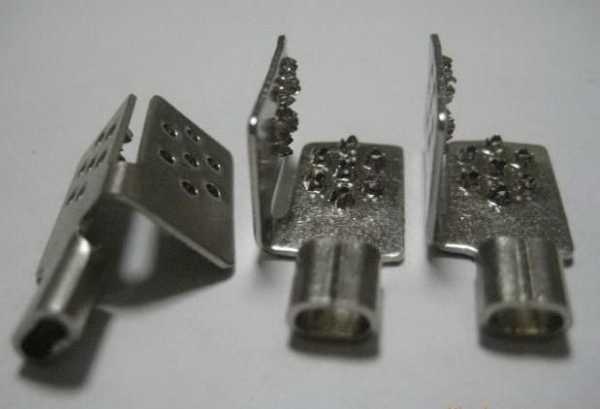

- Для подключения электрических проводов к нагревательным элементам теплого пола в его комплект поставки входят контактные клеммы.
Важно! Нельзя выполнять подсоединение с помощью паек оловом! Производители запрещают паять любое сечение провода к ленточной структуре пола. Когда выполняется пайка, происходит чрезмерный нагрев токопроводящей шины, что может нарушить контакт в нагревательной системе и привести к её выходу из строя. Производитель настаивает на использовании обжимных соединителей.

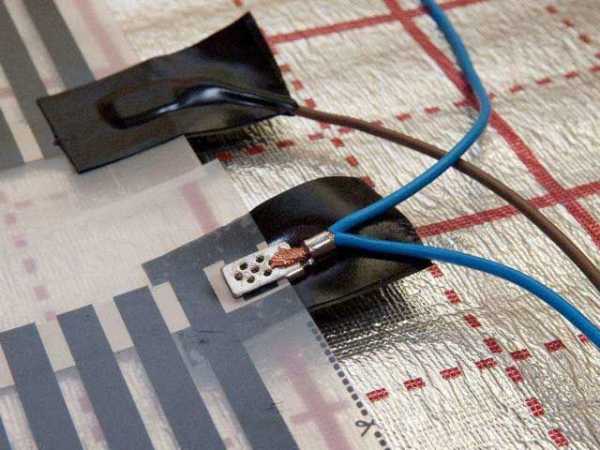

- Изоляция мест электрических соединений выполняется при помощи битумных изоляторов (смотри инструкцию по монтажу).
Принцип действия этой конструкции чрезвычайно прост. При подаче напряжения на выводы термопленки через карбоновые элементы начинает протекать электрический ток, который и вызывает появление инфракрасного излучения. Схема подключения пленочного теплого пола тоже очень проста: полосы карбоновой плёнки укладываются на основание, подключаются проводами и можно стелить чистовое напольное покрытие. Но об этом немного позднее.
Технические характеристики нагревательной пленки
К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:
- Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
- Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
- Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
- Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
- Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.
Порядок монтажа
Монтаж пленочного теплого пола своими руками выполняется в следующем порядке:
- Составление плана размещения элементов мебели и бытовой техники. При этом учитывается площадь помещения и общая мощность всей нагревательной системы.
- Разметка площади комнаты, в которой планируется устанавливать нагревательные элементы.
- Укладка теплоизоляционной подложки, которая препятствует расходованию тепла на нагрев межетажных перекрытий или бетонного основания пола. В качестве подложки используется вспененный полипропилен, одна сторона которого покрыта светоотражающим материалом. Укладка подложки должна выполняться только на ровную, сухую и чистую поверхность чернового пола.
- В строгом соответствии с предварительно составленным планом выполняется монтаж теплого пленочного пола. Его полосы режутся под необходимый размер и укладываются без перехлестов, для скрепления полос между собой используется термостойкий скотч. Укладка теплого пола ближе 10 см к стенам не допускается.
- Установка терморегулятора. Высота монтажа этого устройства определяется из соображений удобства эксплуатации, а также общего дизайна комнаты. Провода, соединяющие терморегулятор с нагревательными элементами, а также с электрической сетью квартиры, укладываются в предварительно подготовленные штробы. Установленный термосенсор должен в обязательном порядке комплектоваться гофрой, и иметь возможность беспрепятственной замены в случае необходимости. Как подключить регулятор к сети и куда подключать термодатчик и кабели от теплого пола указано в инстркуции по монтажу устройства.
- Подключение теплого пола к электричеству. Для этого используются провода сечением не менее 1,5 мм2, которые зажимаются плоскогубцами в клеммах контактов. Теплый пол через датчик температуры подключается к терморегулятору согласно приведенной схеме. Установка термодатчика выполняется между нагревательной пленкой и теплоизоляционной подложкой недалеко от места расположения терморегулятора. Все соединительные провода утапливаются в заранее прорезанные в подложке канавки.
- Проверка работоспособности.
- Укладка пленочного слоя защитного полиэтилена поверх инфракрасной пленки.
- Можно монтировать напольное покрытие.
Внимание! Перед укладкой теплого пола следует тщательно спланировать обстановку комнаты. Его укладка на площадях, которые будут заняты мебелью, приведет к перегреву карбоновых элементов и выходу их из строя.

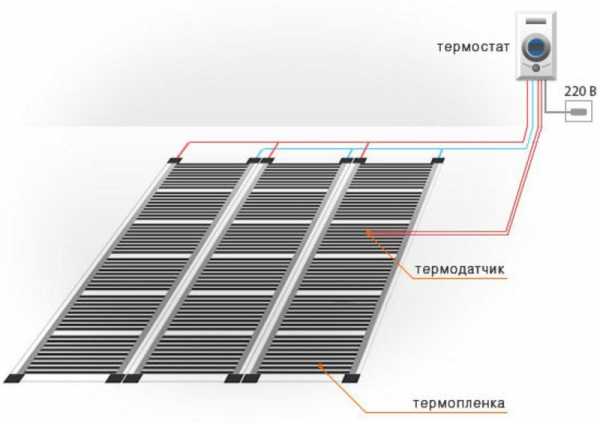

Схема подключения
Следует обратить внимание, что подключение всех элементов теплого пола выполняется параллельно. Это чрезвычайно важно для обеспечения надежной работы системы обогрева в целом, поскольку при выходе из строя одного из ее элементов остальные продолжат работать.
Внимание! Разрезать пленку можно только в специально предназначенных для этого местах. На каждом рулоне они обозначены пунктирной линией. В противном случае можно нарушить целостность электрической цепи.
Укладка пленки под различные типы напольного покрытия
Пленочный теплый пол под ламинат должен укладываться на идеально ровную поверхность согласно инструкции по укладке. Максимально допустимая величина перепада уровня пола не может превышать 1 мм на 2 погонных метра.
Важно! Пленочный теплый пол под линолеум или ковролин укладывается с использованием подложки из фанеры или ДВП между инфракрасной пленкой и напольным покрытием.
Монтаж теплого пола под керамическую плитку выполняется непосредственно под бетонную стяжку.
Чтобы обеспечить нормальный обогрев помещений, площадь теплого пола должна занимать не менее 70 % общей площади комнаты. При использовании теплого пола в качестве дополнительной системы обогрева помещения его площадь может занимать 30 % помещения.
Недостатки пленочного теплого пола
К недостаткам таких систем обогрева помещений относятся:
- Сложность ремонта термических элементов, в случае выхода их из строя. Особенно ремонт осложняется в случае укладки его под керамической плиткой.
- Существенно сужается возможность перестановки предметов мебели и бытовой техники при смене интерьера помещений.
Таким образом, инфракрасную пленку можно назвать одним из наиболее удачных вариантов конструкции теплых полов. Имея сравнительно небольшую мощность, она сочетает в себе высокую эффективность, надежность, а также простоту монтажа и эксплуатации.
Видеоинструкция
Подробная инструкция по монтажу пленочного теплого пола своими руками, видео:
