Карбоновый теплый пол - инструкция по монтажу своими руками

Карбоновый пол — это инновационная разновидность электрических отопительных систем. Нагревательными элементами в нем служат проводники, созданные на основе углепластика. Токопроводящие конструкции укладываются под различные виды напольного покрытий и являются источниками полезного инфракрасного излучения. В этой статье мы рассмотрим, что такое карбоновый теплый пол, а также как выполнить монтаж двух различных видов этой системы: стержневых и пленочных нагревательных элементов.

Стержневой

Стержневой карбоновый теплый пол выполнен в виде конструкции, в основе которой находятся токопроводящие стержни, изготовленные из композитного материала. В состав материала входит аморфная форма углерода, также содержатся графит и серебро. На фото изображен отдельный стержень:

Стержни инфракрасного пола соединяются параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленную основу под покрытие пола.

Схема соединения элементов:

Вид собранного мата:

Карбоновый теплый пол в стержневом варианте имеет ряд особенностей, определяющих его преимущества перед другими системами:

  • легкость нагревательных элементов, благодаря чему подогрев не нагружает перекрытия здания;
  • высокая коррозионная стойкость, обеспечивающая работоспособность подогрева в течении всего периода эксплуатации здания;
  • повышенный уровень пожарной безопасности благодаря применению негорючих материалов;
  • возможность использования в помещениях, имеющих повышенную влажность;
  • возможность производить монтаж практически под любой вид напольного покрытия;
  • высокая надежность — если выходит из строя один или несколько стержней (что само по себе маловероятно), система не теряет работоспособности;
  • уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.

Саморегулирование заключается в том, что применяемый карбоновый композит увеличивает электрическое сопротивление с ростом температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях ухудшенного отвода тепла (например, когда участок обогреваемого пола закрыт стоящей мебелью).

Единственное свойство стержневой системы, которое условно можно отнести к недостаткам, заключается в том, что эту конструкцию необходимо размещать в тонкую стяжку или слой клея под плитку.

Технические характеристики стержневых нагревательных элементов:

Монтаж стержневого инфракрасного теплого пола начинают с укладки теплоизолирующей подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Эта процедура позволит рациональнее расходовать электроэнергию при обогреве помещения. На следующем этапе раскладываются маты, как показано на фото ниже:

В комплекте системы должна находиться инструкция по подключению, в соответствии с которой необходимо выполнить все электрические соединения. После выполнения этих операций, наступает очередь заливки стержней слоем стяжки или плиточного клея. Толщину стяжки желательно ограничить двумя – тремя сантиметрами. Подачу электричества производят после полного высыхания слоя стяжки или клея.

Схема укладки под плитку и ламинат:

Инструкция по монтажу инфракрасного стержневого пола своими руками предоставлена на видео:

Укладка карбоновых стержней

Кроме упомянутой плитки, монтаж стержневого теплого пола можно осуществлять под ламинат, под линолеум, а также под доску.

Пленочный

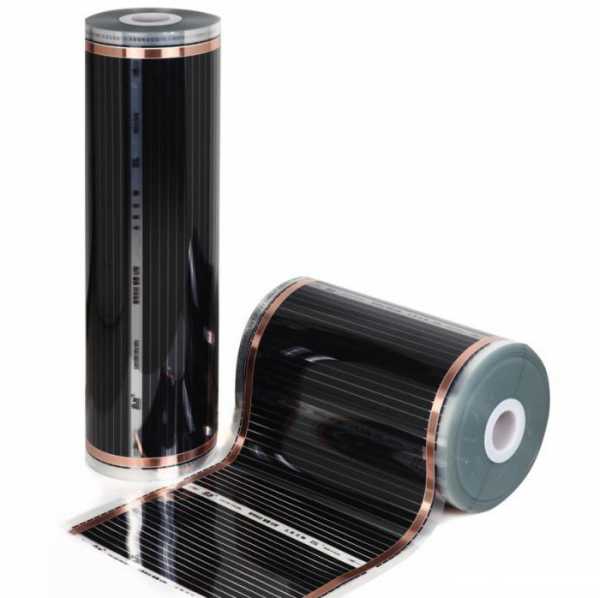

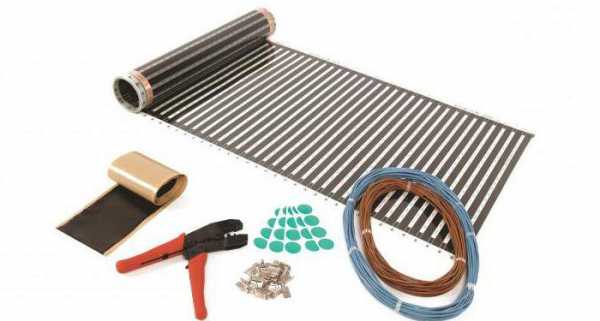

Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

  1. При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
  2. Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
  3. Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.

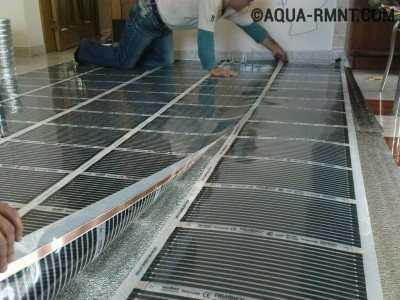

Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.

Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:

Правила монтажа пленочного покрытия

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!

Рекомендуем также прочитать:

samelectrik.ru

Карбоновый теплый пол. Инструкция по монтажу

Теплый пол «GTmat» — один из видов систем электрического отопления, не имеющий аналогов в мире. В отлиции от пленочного инфракрасного пола, в качестве нагревательных элементов используются гибкие стержни из композитного материала на основе карбона (аморфного углерода), серебра и графита.

Инструкция по укладке теплого пола «GTmat», ранее торговая марка называлась Юнимат «Unimat».

Перед укладкой карбонового (углеродного) стержневого инфракрасного теплого пола следует определиться с площадью, на которую он будет укладываться (минимальная площадь укладки 50% от общей площади комнаты). В зависимости от длины, ширины и конфигурации отапливаемой области, мы выберем набор «GTmat» в зависимости от длины и вычислим необходимое количество.

В комплект входит:

  • Рулон карбонового мата.
  • Соединительный провод NYM Российский аналог - кабель ВВГзнг.
  • Термоусадочные трубки CS.
  • Соединительные гильзы (СГ).
  • Гофрированная трубка.
  • Руководство по сборке и гарантия.

Комплектация «GTmat» в зависимости от длины мата:

«GTmat» длина в м

Максимальная мощность Вт

Соединительный провод NYM м

Термоусадочные трубки CS штук

Соединительные гильзы СГ штук

Гофрированная труба м

Технический паспорт

1

170

3

1

1

1,5

1

2

340

5

2

1

1,5

1

3

510

5

2

1

1,5

1

4

680

5

2

1

1,5

1

5

850

7

3

1

1,5

1

6

1020

7

3

1

1,5

1

7

1190

9

4

1

1,5

1

10

1700

11

5

1

1,5

1

15

2550

16

6

1

1,5

1

25

4250

21

10

1

1,5

1

ПОЖАЛУЙСТА!!! Полностью прочитайте всю инструкции до монтажа «GTmat».

Нагревательные маты «GTmat» заливают «мокрой» тонкой стяжкой или клеем для плитки.

Рекомендуется, укладывать теплый пол «GTmat» под плитку, поскольку эти материал - лучшие проводит тепло. Запрещено укладывать под пробковый пол!

Запрещается:

  • Устанавливать термостаты без отключения от сети.
  • Укладывать тепловые элементы (ребра мата) внахлест.
  • Не включайте «GTmat» до полного высыхания стяжки или клея раньше, чем через 28 дней после заливки.
  • Избегайте проникновения в напольное покрытие нагревательных матов любых объектов (гвозди, иголки, болты).
  • Использовать «GTmat» без термостата. (Используйте термостаты только для инфракрасных систем отопления пола ).
  • Не следует включать теплый пол, если температура в помещении выше 35 ° С.
  • Использование «GTmat» без теплоотражающего материала. (Используйте изоляцию для инфракрасных систем напольного отопления).

Важно:

Работы над подключением системы должны выполняться только квалифицированным персоналом.

Обязательно проверьте надежность всех соединений.

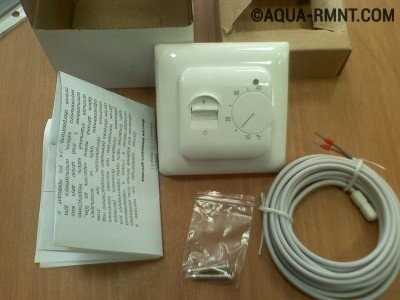

Набор с термостатом включает в себя инструкцию по эксплуатации термостата. Необходимо строго соблюдать эти инструкции при подключении «GTmat» с термостатом.

Гофрированная труба с датчиком тепла должна быть размещена рядом со стержнями карбонового мата «GTmat»! Датчик не может быть помещен ниже теплового отражающего материала.

Подготовка к укладке «GTmat»{module [116]}

Карбоновый теплый пол

1. Для того чтобы установить тепловой пол, вам нужно приобрести:

1.1 Термостат (ы) + дозовая коробка для термостата.

Термостат должен соответствовать максимальной мощности потребления всей «GTmat» системы, см. таблицу 1.

1.2 Датчик температуры пола.

  • При укладке датчика температуры, необходимо использовать гофрированную трубу. Сначала необходимо вырезать паз в полу для размещения гофрированной трубы с датчиком. Датчик может быть размещен в стяжке или клею для плитки над теплоизоляцией.
  • Некоторые модели термостата позволяют подключать другой термодатчик, в частности датчик перегрева. Датчик перегрева служит для аварийного завершения работы пола с подогревом, если локальная температура достигает 55 ° С.

1.3 Теплоотражающий материал.

  • В качестве изоляции для уменьшения тепловых потерь, необходимо использовать материал с отражающим тепловым эффектом (например изолон). Запрещается использовать теплоотражающий материал, не содержащий в себе фольгу.

1.4 Монтажный скотч.

Таблица 1. Определение максимальной мощности системы «GTmat»

Общая длина карбонового мата, м

1

2

3

4

5

10

15

20

25

Мощность системы, кВт

0.17

0.34

0.51

0.68

0.85

1.7

2.55

3.4

4.25

Инструкции по монтажу теплого пола «GTmat»

1. «GTmat» должен быть установлен квалифицированным специалистом.

2. Вам понадобится следующие материалы и инструменты:

  • «GTmat» набор (ы),
  • Тепловой светоотражающий материал,
  • Термостат (ы),
  • Датчик температуры пола,
  • Отвертка,
  • Комбинированные плоскогубцы,
  • Обжимные клещи для проводов,
  • Стриппер (инструмент для снятия изоляции),
  • Ножницы,
  • Нож,
  • Технический фен,
  • Монтажный скотч.

3. Измерьте поверхности пола, на котором будут собраны полы с подогревом. «GTmat» может быть размещен на всей поверхности пола, даже под мебелью, потому что это не приведет к так называемому “запиранию” и последующему перегреву.

4. Определите наиболее подходящее место для размещения термостата, например рядом с выключателем света.

5. Если вы используете датчик пола, которые не защищены от сырости, следует вырезать паз в полу для размещения гофрированной трубки с датчиком.

6. Очистите пол от посторонних материалов в целях подготовки его к укладке «GTmat».

7. Уложите теплоотражающий материал толщиной 10 мм по всей поверхности пола, оставляя 5 см пространство от стены по всему периметру. Прикрепите его к полу клеем, степлером или монтажным скотчем.

8. Общая схема подключения карбонового мата «GTmat» и их связи с термостатом показано на следующей схеме (Фото. 1). Начните укладку «GTmat» с места установки термостата. Положите «GTmat» мат 5 см от края теплоизоляции, разрыв между ковриками должен быть не менее 5 см. Когда вы дойдете до стены, разрежьте один соединительный кабель и разверните коврик на 180 °. Разрез необходимо делать в середине проводника питания, между углеродными стержнями. Нагревательные элементы (стержни мата), не должны касаться друг друга или пересекаться. Максимальная длина одного «GTmat» полосы или нескольких соединенных полос, связанных с одним термостатом, не должна превышать 25 метров.

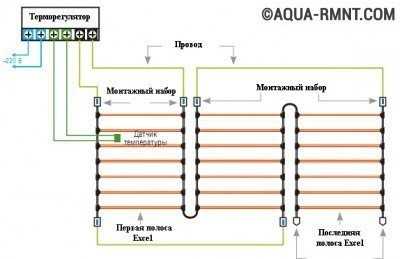

Cхема подключения «GTmat» карбоновых полов

Фото. 1. Общая схема подключения «GTmat» полов.

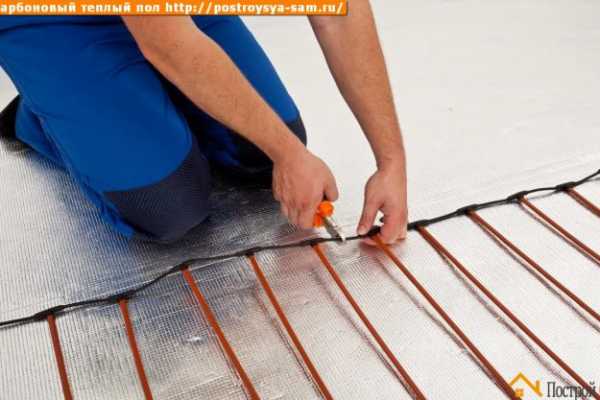

Разделение полос теплого пола

Фото. 2. Разделение «GTmat» полос.

9. Укладка «GTmat» полов на теплоотражающей поверхности.

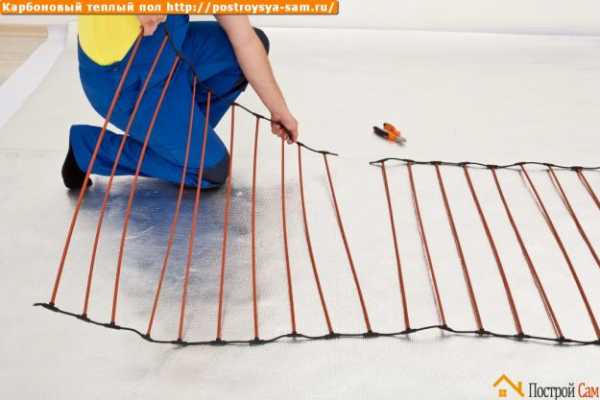

Укладка теплого пола на тепловой отражающий материал

Фото. 3. Укладка «GTmat» на тепловой отражающий материал, поворачивая коврик.

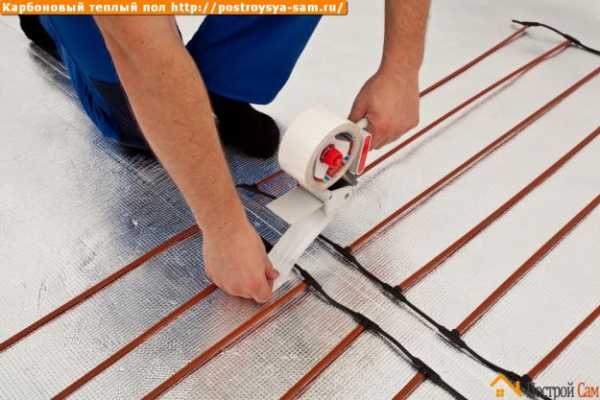

Теплые полы фиксируется с помощью клейкой ленты

Фото. 4. «GTmat» фиксируется с помощью клейкой ленты.

10. Подключите карбоновый коврик к NYM проводам как указанно на схеме (фото. 1).

Перед подключением:

Удалите изоляцию с провода (5-7 мм) специальным средством для удаления изоляции (стриппером).

Провод без изоляции

Фото. 5. Провод без изоляции.

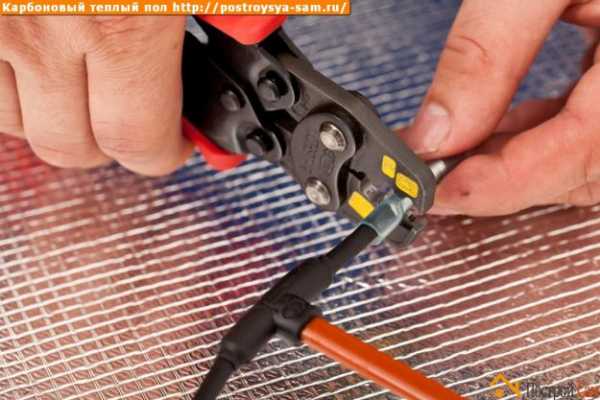

Закрепите соединительную гильзу, обжав ее обжимными клещами.

Закрепление соединительной гильзы в тепловой трубке проводника

Фото. 6. Закрепите соединительную гильзу в тепловой трубке проводника.

Также удалите изоляцию с концов NYM провода.

Достаньте термоусадочные трубки из соединительного набора (CS) для NYM проводников.

Термоусадочная трубка

Фото. 7. Термоусадочная трубка входит в комплект подключения CS для NYM проводников.

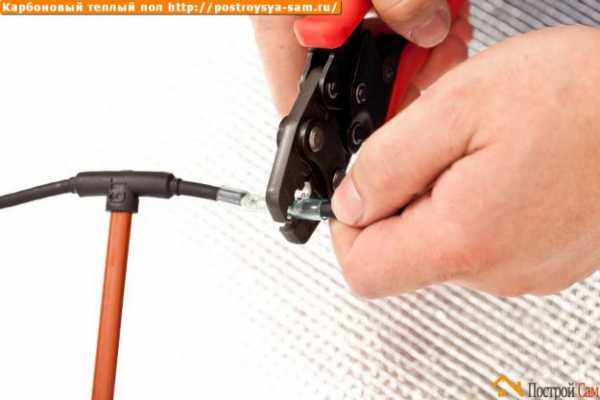

Соединительная гильза

Фото. 8. Закрепите соединительную гильзу в тепловой трубке проводника.

С помощью обжимных клещей, подключите NYM проводник к силовой жиле «GTmat», нажмите на клещи, зажав соединительную гильзу в термоусадочной трубке.

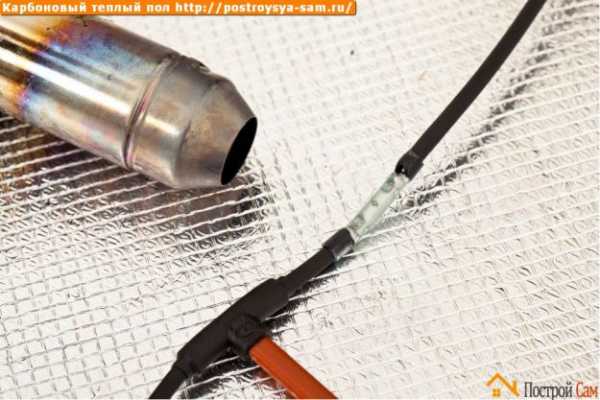

Крепление соединительного разъема

Фото. 9. Крепление соединительного разъема, используя технический фен.

Использование технического фена, наденьте термоусадочную трубку на провод. Убедитесь, что соединение без дефектов.

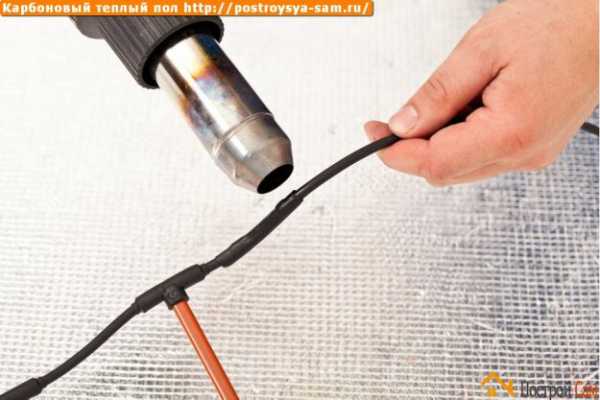

Установка термоусадочной трубки

Фото. 10. Прикрепите термоусадочную трубку, используя технический фен.

Возьмите термоусадочную трубку от соединительного набора (CS) прикрепите к месту соединения с помощью технического фена.

Также подключите все «GTmat» полосы.

11. Согласно инструкции подключите термостат.

Установка термодатчика теплых полов

Фото. 11. Установка датчика температуры в гофрированной трубе.

12. При установке термодатчика, выполните следующие действия:

Установка термодатчика в гофрированной трубе

Фото. 12. Установка датчика в гофрированной трубе.

При установке термодатчика в гофрированной трубке, необходимо поместить его в вырезанном отверстии, возле стержневого карбонового мата.

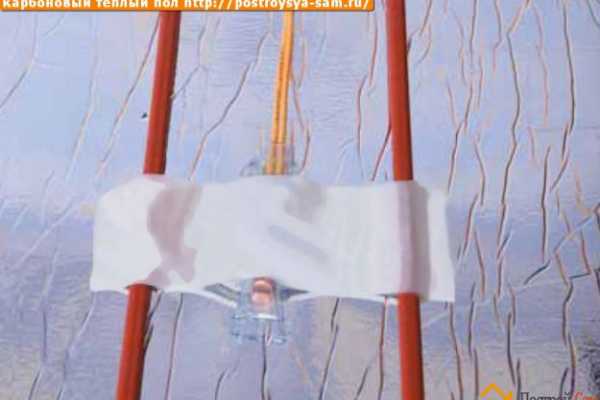

Установка термодатчика датчика между стержней теплого пола

Фото. 13. Установка термодатчика датчика между стержней теплого пола с защитой от влажности.

При установке термодатчика с защитой от влажности, без гофрированной трубы, установите датчик между стержней на теплоотражающей подложке и закрепите его монтажной лентой.

13. Также вы можете установить термодатчик для "Защиты от перегрева" если термостат поддерживает эту опцию.

14. Установите термостат на стене. Системы с мощностью более 2 кВт должны быть подключены независимо к счетчику электроэнергии.

Отверстия в теплоизоляции

Фото. 14. Отверстия в теплоизоляции.

15. Вырежьте отверстия приблизительно 7x15 см, в теплоотражающем материале, для связки стяжки или плиточного клея с основанием пола. Вырежьте отверстия между гибкими стержнями в шахматном порядке, с дистанцией 30 см друга от друга. Отверстия должны покрывать не менее 30% общей площади тепловой отражающей поверхности.

Кроме того, можно создать отверстия вдоль всей длины стержней, но это может привести к снижению эффекта нагрева и увеличение затрат энергии.

После завершения установки, системы отопления должны быть проверены.

16. Включите GTmat на 60 минут. Вы можете включить его на максимум, на который рассчитан термостат.

17. Установка теплого пола завершена.

Инструкция по укладке пола с подогревом в стяжку

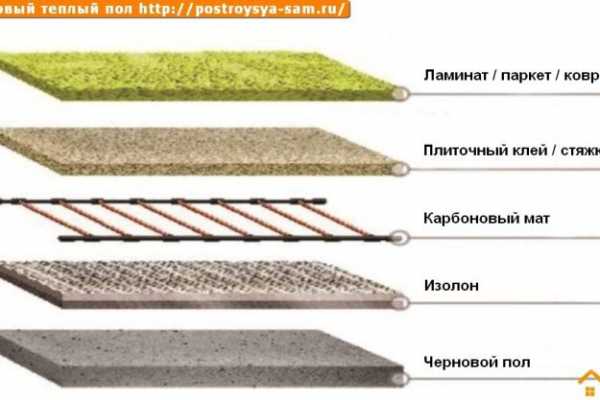

Пример, укладки теплых полов «GTmat» в стяжку под ламинат, ковер и линолеум

Фото. 15. Пример, укладки «GTmat» в стяжку под ламинат / ковер / линолеум и т.д.

1. Стяжка заливается на «GTmat».

Толщина стяжки должна быть не менее 2 см.

Стяжка на теплый пол «GTmat»

Фото. 16. Стяжка на «GTmat».

ВНИМАНИЕ!

2. Используйте только специальные смеси, предназначенные для заливки стяжки теплых полов.

3. Поверхность стяжки должна быть ровной, выпрямите ее специальным инструментом (например шпателем или мастерком).

4. Делайте укладку напольного покрытия на стяжку, после ее полного высыхания (см. инструкции изготовителя для конкретных смесей).

5. Подключать пол «GTmat» к сети электроэнергии следует после полного высыхания стяжки или клея не раньше, чем через 28 дней после заливки.

ВНИМАНИЕ!

Запрещается укладка напольных покрытий способных повредить изоляцию карбонового мата.

Инструкция по укладке теплого пола под плитку

Примеры укладки теплых полов «GTmat» под плитку

Фото. 17. Примеры «GTmat» укладки под / плитку и т.д.

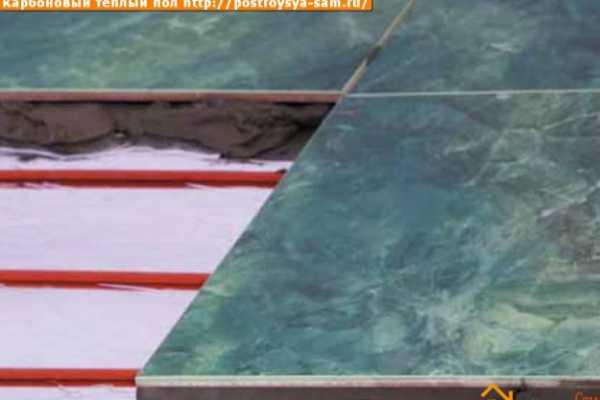

Укладка плитки на карбоновый теплый пол

Фото. 18. Укладка плитки на карбоновый теплый пол.

1. При укладке плитки, могут быть использованы только специальные смеси для пола. Толщина клея должна быть не менее 2 см.

ВНИМАНИЕ!

1. При укладке плитки на «GTmat», не нужно залить стяжку.

2. При укладке плитки, используйте пластиковый шпатель для того, чтобы избежать повреждения изоляции проводника или нагревательного мата.

3. Подключать пол «GTmat» к сети электроэнергии следует после полного высыхания стяжки или клея не раньше, чем через 28 дней после заливки.

Рекомендации по эксплуатации «GTmat»:

  • Используйте карбоновый теплый пол и термостаты в соответствии с рекомендациями производителя.
  • Не используйте «GTmat», чтобы высушить влажные поверхности. Выключите «GTmat» и высушите поверхность естественным образом.
  • При выборе уровня температуры пола, производитель рекомендует верхний предел макс. 30 ° С.
  • Если вы не используете пол с подогревом длительный период времени в холодное время года, не следует полностью его отключать, установите его на минимальную температуру обогрева.

postroy-sam.info

виды систем, технология укладки и монтажа » Аква-Ремонт

Карбоновый пол — уникальная система напольного инфракрасного обогрева помещений. В качестве нагревательных элементов используются карбоновые стержни. Материал представляет собой высокопрочный устойчивый к разнородным воздействиям углепластик. Стержни надежно соединены друг с другом медным кабелем повышенной защиты, в сплошных системах нагревательные элементы запаяны в пленку. Эффективность карбонового теплого пола значительно выше, чем систем кондуктивно-конвекционного отопления. Саморегулирующийся карбоновый пол инфракрасного обогрева экологичен, потребляет рекордно низкое количество электроэнергии, полностью безопасен.

Принцип работы такой системы

Тепловые лучи прогревают предметы в помещении, свободно проходя через напольное покрытие и почти не нагревая воздух, что принципиально отличает их от привычных электрических теплых полов. Тела людей, мебель, предметы нагреваются равномерно. Эффективность отопления не зависит от наличия или отсутствия сквозняков, уровня влажности в помещении. 90% излучения — в дальнем инфракрасном диапазоне, что положительно влияет на здоровье людей, проживающих в домах с отоплением этого типа.

Примерно половина теплопотерь человеческого тела происходит именно в инфракрасном биорезонансном диапазоне (длина волны 9-10 мкм). В этом же диапазоне тепло наиболее эффективно поглощается. Поэтому при условии инфракрасного отопления для комфортного самочувствия человеку нужна температура на 4-5 С ниже, чем при других видах обогрева. Благодаря этому и высокому КПД расходы на отопление снижаются на 15-20%. Воздух в помещениях с карбоновыми полами не перегревается, остается свежим и не пересушенным.

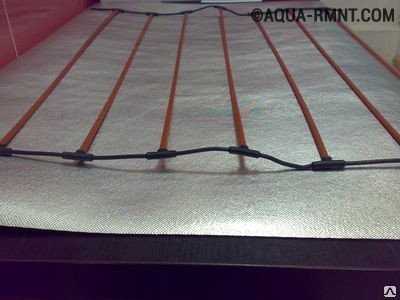

Нагревательные стержни карбонового пола соединены друг с другом медным кабелем в толстой изоляции

Карбоновые полы не только позволяют поддерживать комфортную температуру в помещениях, но и оздоравливающе воздействуют на организм человека. Лучистый обогрев и повышенное количество отрицательно заряженных ионов действуют как солнечное тепло. Действие излучения аналогично работе генераторов аэроинов, используемых в медицине.

Биогенетические дальние инфракрасные лучи сыграли огромную роль в развитии жизни на планете, их называют лучами жизни. Использование их в системах отопления имеет дополнительные плюсы:

  • снижение уровня стресса;
  • подавление роста раковых клеток;
  • ускорение вывода шлаков;
  • очистка и дезодорация загрязненного воздуха;
  • стимуляция роста растений;
  • уничтожение вируса гепатита;
  • положительное влияние на больных псориазом, диабетом.

Живое инфракрасное излучение воспринимается организмом как собственное тепло и оказывает мягкое оздоравливающее воздействие — улучшается микроциркуляции крови, стимулируются окислительно-восстановительные процессы, благодаря чему человек меньше склонен к утомляемости, лучше себя чувствует.

Карбоновый инфракрасный теплый пол оказывает благоприятное воздействие на организм человека

Виды карбоновых систем обогрева

Все отопительные системы на основе карбоновых нагревателей легки, прочны, просты в монтаже, устойчивы к коррозии. Различают стержневые и сплошные (пленочные) карбоновые полы. Гибкие нагревательные элементы стержневых систем соединены в маты термостойким многожильным медным проводом толщиной 2,5 мм в толстой 3-миллиметровой оболочке.

Карбоновые маты — саморегулирующиеся системы, благодаря чему их можно укладывать под мебель без риска перегрева. Они отлично подходят для монтажа в стяжку или в 2-3-сантиметровый слой плиточного клея. Защитная оболочка стержня — полиэстер и полиэтилен.

Карбоновые маты с эффектом саморегуляции можно укладывать под мебель. Перегрев исключен

Сплошная инфракрасная пленка нагревает помещение за счет единого карбонового слоя. Такой пол можно разрезать, укладывать под мебель. Полосы надежно соединены с помощью пайки. Пленочные системы могут существенно отличаться. Обычная пленка — двух- или трехслойная. Карбоново-графитовая смесь наносится с помощью принтера на основу из полипропилена.

Сплошная система состоит из 3 рабочих слоев, с двух сторон защищенных 5 слоями безопасности. Такие 13-слойные полы надежно защищают от любых возможных вредных воздействий и перегрева. В пленках этого типа используется чистый карбон, а не карбоново-графитовая смесь.

В 13-слойной инфракрасной пленке используется чистый карбон, она предельно надежна и безопасна

Чем этот теплый пол лучше других?

Карбоновые полы можно использовать для обогрева помещений и открытых площадок. Их плюсы:

Саморегуляция

Это «умные» системы, контролирующие температуру и, соответственно, расход электроэнергии без установки сложного дорогостоящего оборудования. Чем выше температура, тем больше увеличивается расстояние между частицами нагревательных элементов, и нагрев автоматически снижается за счет увеличения сопротивления. Таким образом, снижается расход электроэнергии. Когда температура падает, происходит обратный процесс.

На участках пола с повышенной нагрузкой, например, в местах, где установлена мебель, система будет нагревать значительно меньше. Перестановка мебели и тяжелых предметов не представляет проблемы, никаких дополнительных мер по защите отопления не требуется.

Надежность и безопасность

Поскольку инфракрасный карбоновый пол не может перегреться в силу особенностей терморегуляции, нет риска повреждения или деформации напольного покрытия. Система отопления чрезвычайно надежна, не выходит из строя.

Инфракрасное излучение теплого пола не имеет негативных побочных эффектов, его применяют в камерах для недоношенных детей для щадящего обогрева младенцев и оздоравливающего эффекта. Сфера применения инфракрасных систем постоянно расширяется. Их используют в спа-салонах, инфракрасных саунах.

Экономичность

Мощность карбонового пола составляет 116 Ватт на метр погонный. Когда прогревается слой плиточного клея или стяжка, в которые устанавливаются системы, потребляемая мощность снижается. Обычно она составляет 87 Ватт на метр погонный.

Чтобы обеспечить максимальный контроль расхода электроэнергии, устанавливают терморегуляторы. Это позволяет сэкономить до 30% на энергозатратах. На сегодня карбоновые полы самые экономичные из всех систем отопления.

Карбоновое отопление позволяет существенно экономить на энергозатратах. Системы сверхнадежны и безопасны

Монтаж стержневого карбонового отопления

Стержневой карбоновый мат очень прост в монтаже. Для его укладки достаточно иметь несложные инструменты и материалы, никаких специальных знаний не требуется. Укладывают систему в клей или стяжку. Режется он кратно 10 см по длине. Допустимая длина полосы — до 20-25 м.

Для снижения энергозатрат в системах инфракрасного отопления используются терморегуляторы с датчиками температуры

Необходимые комплектующие для монтажа:

  • Подложка-теплоизолятор. Она позволяет увеличить эффективность работы стержневого мата и снизить теплопотери. Можно использовать листовой вспененный материал с лавсановой пленкой. Подходят армофол, изоком, плэнекс, пенофол или их аналоги. В качестве теплоизолирующей подложки нельзя использовать материалы с токопроводящей фольгой.
  • Соединительный комплект. Понадобится как минимум один комплект из 4 толстостенных термоусадочных трубок и пары гильз.
  • Концевой комплект из 2 толстостенных термоусадочных трубок для каждой полосы карбонового мата.
  • Терморегулятор, укомплектованный датчиком температуры пола. Также датчик можно приобрести отдельно. Подойдет SF-7х30. Терморегулятор выбирают такой, чтобы максимальная мощность планируемой нагрузки была ниже максимальной мощности терморегулятора на 15%.
  • Гофрированная трубка для укладки датчика температуры пола с зондом и заглушкой.
  • Соединительный провод в двойной изоляции.

Также вам понадобятся такие инструменты:

  • щипцы для снятия изоляции с проводов;
  • кусачки;
  • клещи обжимные;
  • ножницы;
  • нож;
  • отвертка;
  • технический фен;
  • скотч строительный.

Поверхность пола должна быть чистой и ровной. Определяют общую площадь, на которую будет уложен карбоновый мат, готовят место расположения терморегулятора в доступной точке. В полу необходимо проштробить паз для последующей установки датчика в гофрированной трубке.

Материал укладывают на поверхность пола, прикрепляют к основе с помощью клея, степлера или скотча. Полосы теплоотражающего материала соединяют между собой. Рулон раскатывают со стороны будущего подсоединения к терморегулятора. Для разворота полосы ее разрезают с одной стороны в месте разворота, полосу поворачивают на 180 градусов. Полосы закрепляют скотчем на теплоотражающем материале и соединяют между собой. Карбоновые стержни не должны пересекаться друг с другом.

Очистить провод от изоляции можно либо с помощью специального инструмента, либо с помощью щипцов. Приобрести их можно в любом магазине строительных инструментов

Полосы мата соединяют друг с другом монтажными проводами. В месте разреза карбонового мата нужно зачистить провод от изоляции. На провод надевают гильзу в термоусаживаемой трубке, зажав обжимными клещами. Снимают изоляцию с соединительного провода, надевают термоусаживаемую трубку.

Соединительный провод соединяют с силовым кабелем карбонового мата с помощью термоусадочной трубки

Силовой провод карбонового мата соединяют с проводом соединительным с помощью гильзы, обжав клещами. При помощи технического фена усаживают гильзу.  Термоусаживаемую трубку сдвигают на соединение и также усаживают феном. Таким образом соединяются все полосы. Концевой комплект изолирует концы проводов. На них надевают термоусаживаемые трубки, усаживают феном, обжимают клещами.

Первую полосу мата подключают к зажимам терморегулятора с помощью соединительного комплекта и провода. Подключение это, как правило, осуществляют в соответствии с инструкцией, которая входит в комплект.

В теплоотражающем материале необходимо сделать отверстия для прочного сцепления с полом. Датчик температуры вводят в гофрированную трубку с помощью зонда. На трубку устанавливают заглушку. Далее трубку укладывают в подготовленный паз вдоль стержней пола. Терморегулятор устанавливают на стену и тестируют работу системы обогрева в течение 15 минут, проверяют надежность соединений.

После завершения монтажа карбонового мата его можно уложить как в стяжку, так и в плиточный клей. Стяжку заливают прямо поверх стержней теплого пола. Плитку также укладывают прямо на теплый пол с помощью клея. Минимальная толщина стяжки или слоя клея вместе с плиткой — 2 см. Применять можно только специальные смеси для теплых полов. Срок полного высыхания плиточного клея или стяжки — минимум 28 дней. Включать систему можно только по истечении этого времени.

Если у вас все еще остались вопросы — смотрите инструкцию на видео:

aqua-rmnt.com

Карбоновый теплый пол - что за система и как монтировать?

Карбоновый теплый пол – инновационный вариант создания обогрева помещения и открытых пространств. Базируется он на использовании инфракрасного обогревателя, в котором роль нагревательного элемента играют графитово-серебряные стержни. Они соединяются параллельно друг с другом при помощи кабеля повышенной защищенности.

Главные функциональные преимущества этого решения:

  • Возможность использования, как в качестве основного, так и в качестве комфортного отопления;
  • «Живое тепло»;
  • Низкая степень нагрузки на перекрытия;
  • Экономичность;
  • Возможность отключения в зимний период;
  • Не требует выделения специального помещения для бойлерной;
  • Работоспособность на протяжении срока эксплуатации всего строения;
  • Неподверженность коррозийным процессам;
  • Подходит под напольные покрытия все без исключения типов;
  • Монтируется даже на больших площадях.

Можно смело отметить, что ограничений в применении этой системы практически не существует. В настоящий момент, таким образом, могут обогреваться:

  • Частные дома и коттеджи;
  • Квартиры;
  • Балконы, веранды и лоджии;
  • Отели, мотели, гостиницы;
  • Помещения производственного назначения.

Важно! Данная система обогрева отличается пожаро- и взрывобезопасностью. Она отлично подходит для обогрева переувлажненных помещений и не создает электромагнитное излучение

Описание технологии монтажа системы

Для устройства карбонового теплого пола не нужно особых навыков и умений. При желании всю работу можно выполнить самостоятельно. Весь процесс монтажа можно условно разделить на следующие этапы:

  • Подготовка необходимых материалов: карбоновый мат, терморегулятор-термостат, соединительные муфты, битумная изоляция, гофрированную трубку, комплект электрической проводки, теплоотражающий материал;
  • Определение площади и конфигурации поверхности, на которую планируется укладка теплого пола;
  • Очистка и подготовка основания пола под укладку теплоотражающего материала;
  • Укладка теплоотражающего слоя;
  • Подготовка на поверхности пола места для укладки датчика температуры пола, который прокладывается в гофрированной трубке;
  • Раскладывается карбоновый мат. Полосы распределяются равномерно по отведенной поверхности и соединяются друг с другом;
  • Фиксируется карбоновый мат с использованием малярного скотча;
  • Устанавливается терморегулятор;
  • Проверяется правильность соединения карбоновых элементов;
  • Система подключается к терморегулятору;
  • Устанавливается и закрепляется монтажная гофрированная трубка для датчика пола;
  • Вставляется датчик пола и соединяется с терморегулятором;
  • Терморегулятор подключается к электросети;
  • Включается карбоновый мат, проверяется его работоспособность и надежность соединений;
  • Равномерно наносится цементная стяжка толщиной 2-3 см.

Пример схемы монтажа карбонового нагревательного слоя

Внимание! Карбоновый теплый пол, который планируется укладывать под плитку, требует устройства цемент-песчаной стяжки, а также использования специального плиточного клея.

Конструктивные особенности карбоновых стержней

В качестве защитной изолирующей оболочки карбоновых стержней используется материал на базе полиэстера и полиэтилена.

Внутри нагревательные элементы наполнены композиционным материалом на карбоново-полимерной основе. Для их соединения применяется термостойкий многожильный провод из меди толщиной 2,5 мм, который дополнительно защищен 3-х миллиметровой оболочной.

Схематическое строение карбонового теплого пола

Те, кто испробовал инновационную отопительную систему на личном опыте, утверждают, что ей в настоящий момент альтернативы нет. В помещение с таким обогревом всегда сухо и тепло, при этом не нарушается естественная влажность воздуха. Подобные условия обеспечиваются технически уникальной интеллектуальной системой, реализованной на абсолютно новых принципах устройства нагревательных элементов. А еще карбоновый теплый пол – это экономичный способ отопления помещения, что крайне актуально особенно в последнее время.

Обучающий видео-ролик с примером монтирования

Все существующие в настоящий момент модели карбоновых полов, представленные на рынке, сопровождаются подробными руководствами по монтажу и эксплуатации. Потребителю остается лишь проявить немного терпения и старания, и о проблемах с отоплением можно забыть на долгое время.

pol-master.com

технология укладки, достоинства и недостатки, отзывы

Сегодня даже в условиях загородного дома можно использовать новые технологии, которые экономически выгодны и экологически безопасны. При этом проживание за городом почти ничем не будет отличаться от жизни в здании, где присутствуют все блага цивилизации.

Это касается обустройства системы отопления, ведь решить задачу можно несколькими способами. Достаточно популярен сегодня теплый пол, который позволяет исключить необходимость установки радиаторов на стенах. Однако современные потребители довольно часто задаются вопросом о том, какой теплый пол лучше.

Какой теплый пол выбрать

Для некоторых домов электрическая система отопления сегодня является единственно верным решением. Это касается и теплых полов, коих в продаже представлено великое множество. Если вы все еще не можете решить, какой теплый пол лучше выбрать, необходимо ознакомиться с вариантами подобных систем, они могут использовать в работе определенный принцип функционирования. Современные системы могут быть представлены:

  • нагревательными матами;
  • нагревательными кабелями;
  • пленочным теплым полом.

Кабели создаются на основе саморегулирующихся или резистивных элементов. Такой вариант теплого пола укладывается под керамическую плитку и боится перегрева. Саморегулирующийся кабель использует в работе полупроводниковую матрицу, которая изготавливается на полимерной основе. Кабель лучше защищен от перегрева, а уложить его можно под ламинат или паркетную доску. Поверх можно установить предметы мебели, однако такое решение, судя по отзывам, будет более дорогим по сравнению с резистивным.

Если вами будет осуществляться укладка электрического теплого пола, то можно рассмотреть еще и нагревательные маты, который почти ничем не отличается от резистивных кабелей. При их изготовлении используется такой же кабель, который располагается волнообразно, и фиксируется капроновой сетки. Специалисты говорят, что облегчает монтаж, но негативно сказывается на стоимости. Для этих кабелей общей особенностью выступает необходимость укладки стяжки, куда и утапливается теплоноситель.

Карбоновый теплый пол является наиболее современным, он представляет собой инфракрасное пленочное покрытие, которое укладывается под ламинат и не боится порчи. Его толщина меньше миллиметра, поэтому высота помещения не изменяется, а электромагнитное излучение при работе отсутствует. Если вы тоже решили последовать опыту большинства и выбрать карбоновую разновидность теплого пола, то следует ближе ознакомиться с ней, изучив плюсы и минусы, отзывы и узнав о технологии монтажа.

Основные плюсы карбонового пола

Карбоновый теплый пол выбирается потребителями по множеству причин, среди преимуществ люди выделяют следующие:

  • возможность саморегуляции;
  • безопасность;
  • надежность;
  • экономичность.

Что касается саморегуляции, то описываемая система является умной: она способна контролировать температуру и расход электроэнергии, при этом устанавливать дорогостоящее оборудование нет необходимости. Чем выше будет подниматься температура, тем больше окажется расстояние между частицами нагревательных элементов. При этом увеличится сопротивление.

При падении температуры происходит обратный процесс. На тех участках пола, где нагрузка выше, нагревание будет меньшим. Судя по отзывам, потребители могут переставлять тяжелые предметы и мебель, не сталкиваясь с проблемами и не соблюдая меры по защите системы.

Почему еще стоит выбрать карбоновые полы

Карбоновый теплый пол имеет дополнительные преимущества в виде безопасности и надежности. В силу особенностей терморегуляции, инфракрасный пол не перегревается, а значит, не возникает риска деформации или повреждения напольного покрытия. Пользователи отмечают: система надежна, она не выходит из строя. Инфракрасное излучение не сопровождается негативными побочными эффектами.

Использовать такие системы можно даже в медицинских учреждениях, где к обогреву предъявляются особые требования. Нельзя не упомянуть и об экономичности. Мощность такого пола составляет 116 Вт на погонный метр. При прогреве стяжки или плиточного клея потребляемая мощность снижается до 87 Вт на метр погонный. Для контроля расхода электроэнергии устанавливаются терморегуляторы, это позволяет экономить до 30 % на энергозатратах. Имеющиеся на сегодняшний день отзывы позволяют сделать такой вывод: карбоновый теплый пол на данный момент является наиболее экономичным из всех систем отопления.

Основные недостатки и отзывы о карбоновом поле

Стержневой карбоновый пол имеет и некоторые недостатки. В качестве одного из минусов потребители называют отгорание стержней со временем. Это случается примерно через полтора года после завершения монтажа матов. На полу при этом остаются холодные секции. По той причине, что подключение матов осуществляется параллельно, при выходе из строя одного из них остальные продолжают работать, однако наличие клеевой стяжки может усложнить процесс ремонта, что и является вторым недостатком.

Теплый пол инфракрасный карбоновый, как утверждают пользователи, может отгореть лишь в том случае, если вы приобретете дешевый его аналог. На рынок сегодня поступают бюджетные версии таких систем. А вот оригиналы, со слов потребителей, могут прослужить довольно долго. Однако заплатить за них придется дорого, и это, по мнению покупателей, и является последним недостатком.

Технология укладки

Если верить отзывам, довольно просто уложить карбоновые маты. Необходимо подготовить нужные материалы и инструменты, а специальных знаний не потребуется. Укладка осуществляется в стяжку или клей. Допустимая длина полосы достигает 25 м. Для монтажа нужно подготовить:

  • подложку в виде теплоизолятора;
  • соединительный комплект;
  • концевой комплект;
  • терморегулятор;
  • гофрированную трубку;
  • соединительный провод.

Карбоновый пленочный теплый пол монтируется совместно с теплоизоляцией, которая способна повысить эффективность работы системы и снизить теплопотери. Для проведения работ можно использовать вспененный листовой материал. Подойдёт пенофол или его аналоги. Подготавливая инструменты, следует позаботиться о наличии:

  • кусачек;
  • ножниц;
  • технического фена;
  • щипцов для снятия изоляции;
  • клещей;
  • скотча.

Методика проведения работ

Карбоновый теплый пол, отзывы о котором в основном положительны, укладывается на ровную и чистую поверхность. Для начала мастеру следует определить площадь, на которую будет осуществляться укладка. Терморегулятор должен быть расположен в доступном месте. Для установки датчика в полу подготавливается штроба, куда помещается гофрированная трубка. Укладка электрического теплого пола осуществляется на поверхность, а после маты фиксируются с помощью клея, скотча или степлера.

Теплоотражающий материал необходимо соединить полосами. Раскатать рулон нужно со стороны терморегулятора. Для того чтобы развернуть полосу, следует разрезать ее с одной стороны, развернув на 180о. Важно исключить пересечение карбоновых стержней. Соединение полос проводится монтажными проводами. Когда укладывается сплошной карбоновый теплый пол, он может быть разрезан, а в местах раскроя осуществляется зачистка проводов от изоляции.

Далее надевается гильза на термоусаживаемую трубку. Нужно произвести обжим клещами, снять изоляцию и надеть термоусаживаемую трубку. Гильза используется для соединения с проводом. Она может быть прикреплена с помощью технического фена. Трубка сдвигается на соединение и усаживается феном. Это позволит соединить две полосы.

Заключительные работы

Как только монтаж карбонового мата был завершён, необходимо залить стяжку или наложить плиточный клей. Стяжка заливается поверх стержней, на следующем этапе можно положить плитку. Минимальный слой клея или стяжки должен составить 2 см. В первом случае толщина учитывается вместе с плиткой.

Использовать в работе следует исключительно специальные смеси для обустройства теплых полов. После этого система оставляется на 28 дней - этого времени будет достаточно для полного высыхания. Подключать систему можно лишь по истечении этого срока.

Основные разновидности карбоновых систем

Если вы решили уложить карбоновый теплый пол под ламинат, то для начала необходимо разобраться с основными разновидностями таких систем. Они бывают сплошными и стержневыми. Гибкие элементы стержневых систем соединяются в маты многожильным проводом, толщина его оболочки составляет 3 мм. В качестве защитной оболочки стержня выступает полиэтилен или полиэстер.

Единый карбоновый слой отвечает за нагрев помещения. Полосы соединяются между собой с помощью пайки. Пленка может иметь два или три слоя. Карбоново-графитовая смесь наносится на основу из полипропилена. Если речь идёт о сплошной системе, то она состоит из 10 слоев безопасности и трех рабочих слоев. Такие 13-слойные полы защищают систему от вредных воздействий и перегрева. Приобретая пленку, вы становитесь обладателем системы с использованием чистого карбона, в этом случае карбоново-графитовая смесь не применяется.

Заключение

Выбирая карбоновый пол, вы упрощаете проведение работ тем, что стяжка может быть залита непосредственно на поверхность матов. Дополнительной подготовки при этом не требуется. Однако нужно быть готовым к тому, что понадобится специальная смесь, если предполагается в дальнейшем укладывать керамическую плитку.

fb.ru

Монтаж карбонового теплого пола своими руками

Стержневой карбоновый теплый пол выполнен в виде конструкции, в основе которой находятся токопроводящие стержни, изготовленные из композитного материала. В состав материала входит аморфная форма углерода, также содержатся графит и серебро. На фото изображен отдельный стержень:

Стержни инфракрасного пола соединяются параллельно. Соединение осуществляется медным многожильным проводом в термостойкой оболочке. Собранная конструкция имеет вид проволочного мата, который расстилается на подготовленную основу под покрытие пола.

Схема соединения элементов:

Карбоновый теплый пол в стержневом варианте имеет ряд особенностей, определяющих его преимущества перед другими системами:

  • легкость нагревательных элементов, благодаря чему подогрев не нагружает перекрытия здания;
  • высокая коррозионная стойкость, обеспечивающая работоспособность подогрева в течении всего периода эксплуатации здания;
  • повышенный уровень пожарной безопасности благодаря применению негорючих материалов;
  • возможность использования в помещениях, имеющих повышенную влажность;
  • возможность производить монтаж практически под любой вид напольного покрытия;
  • высокая надежность — если выходит из строя один или несколько стержней (что само по себе маловероятно), система не теряет работоспособности;
  • уникальный эффект саморегулирования нагрузки, определяемый свойством используемого токопроводящего материала.

Саморегулирование заключается в том, что применяемый карбоновый композит увеличивает электрическое сопротивление с ростом температуры, в отличие от металлических проводников. Это свойство предотвращает перегрев нагревательных элементов даже в условиях ухудшенного отвода тепла (например, когда участок обогреваемого пола закрыт стоящей мебелью).

Единственное свойство стержневой системы, которое условно можно отнести к недостаткам, заключается в том, что эту конструкцию необходимо размещать в тонкую стяжку или слой клея под плитку.

Технические характеристики стержневых нагревательных элементов:

Монтаж стержневого инфракрасного теплого пола начинают с укладки теплоизолирующей подложки на предварительно подготовленную поверхность. В качестве подложки используется двухслойный материал, состоящий из слоя вспененного утеплителя и теплоотражающей лавсановой пленки. Эта процедура позволит рациональнее расходовать электроэнергию при обогреве помещения. На следующем этапе раскладываются маты, как показано на фото ниже:

В комплекте системы должна находиться инструкция по подключению, в соответствии с которой необходимо выполнить все электрические соединения. После выполнения этих операций, наступает очередь заливки стержней слоем стяжки или плиточного клея. Толщину стяжки желательно ограничить двумя – тремя сантиметрами. Подачу электричества производят после полного высыхания слоя стяжки или клея.

Схема укладки под плитку и ламинат:

Инструкция по монтажу инфракрасного стержневого пола своими руками предоставлена на видео:

Кроме упомянутой плитки, монтаж стержневого теплого пола можно осуществлять под ламинат, под линолеум, а также под доску.

Пленочный карбоновый теплый пол содержит два слоя плотной термостойкой полимерной пленки, между которыми находятся карбоно-графитовые токопроводящие дорожки. Карбоновый электропроводный слой наносится с использованием высокой технологии нанонапыления. Плотно спаянные слои полиэстера исключают проникновение влаги к проводникам и электрическим контактам. Специальный состав полимера обеспечивает высокую механическую прочность конструкции. Температура плавления пленки составляет 120° С. На фото изображен внешний вид пленочного варианта системы теплый пол:

Инфракрасная карбоновая пленка обладает всеми основными преимуществами, присущими стержневому аналогу, но имеет некоторые особенности:

  1. При укладке пленочного пола не производится его заливка цементной стяжкой или плиточным клеем, что ограничивает его применение для монтажа под плитку. В каждом конкретном случае следует руководствоваться инструкцией производителя.
  2. Монтаж пленки осуществляется быстрее и проще стержней, при необходимости, столь же быстро ее можно демонтировать.
  3. Толщина пленки меньше толщины стержневого мата, что в некоторых случаях может сыграть решающую роль при выборе конструкции.

В соответствии с рекомендациями производителей, для обогрева помещения достаточно застелить теплым полом около 70% его площади. Определив площадь покрытия, нужно рассчитать метраж материала. Для этого нужно знать, какова ширина полосы выбранного нагревателя. О том, как рассчитать мощность теплого пола, мы рассказывали в отдельной статье.

Монтаж пленочного теплого пола весьма прост. Перед тем, как настелить пленку, на предварительно подготовленную гладкую поверхность укладывается слой подложки, отражающей тепло. Сверху аккуратно укладывается пленка. Далее, в соответствии с прилагаемой инструкцией производится соединение электрических контактов. Затем можно приступать к настилу напольного покрытия.

Инструкция по укладке инфракрасной карбоновой пленки демонстрируется на видео:

Технические характеристики, которыми обладает стержневой и пленочный инфракрасный пол, определяют широкий спектр его применения. Такие системы используются для отопления жилых комнат, ванных, санузлов. Удобно применять данный вид отопления для лоджий, зимних садов. Возможность оперативно регулировать мощность обогрева и реализовывать суточные графики прогрева помещений, делают перспективной интеграцию отопления в систему «умный дом». Теперь вы знаете, что собой представляет карбоновый теплый пол, какие виды систем бывают и как выполняется укладка нагревательных элементов своими руками!

Рекомендуем также прочитать:

Идеальным вариантом для монтажа карбоновой системы обогрева станет последующая отделка пола плиткой. Поскольку монтаж стержневого теплого пола сопровождается мокрыми работами, т.е. требует обустройства стяжки.

Несмотря на то, что инфракрасный стержневой теплый пол считается интеллектуальной системой обогрева («умный теплый пол»), технология его укладки не отличается сложностью, и монтаж может быть выполнен самостоятельно.

При этом нет необходимости обладать практическим опытом, или специфическими знания в строительстве, достаточно знать некоторые нюансы расчета и монтажа системы, чтобы избежать ненужных ошибок.

Все этапы укладки в виде пошаговой инструкции

Этот процесс сводится к расчету количества материалов и планировании направления размещения стержневого нагревательного мата. Стержневой теплый пол продается комплектом, в который входит всё необходимое для монтажа (в зависимости от комплектности, может возникнуть необходимость приобретать дополнительно некоторые расходные материалы).

При выполнении расчета во внимание принимаются два фактора:

  • вид обогрева. Основной или дополнительный обогрев дома или квартиры планируется обустроить с помощью установки греющего пола;
  • площадь обогрева. Размеры помещения также следует принять во внимание. Можно устанавливать систему по всему полу или по его части (если устраивается дополнительная система обогрева).

Эти два фактора оказывает влияние на выбор мощности системы теплый пол. На рынке представлены карбоновые теплые полы двух видов: с мощностью до 160 Вт/м.кв. и до 220 Вт/м.кв. Чем выше расчетная температура в помещении, тем более мощную систему нужно устанавливать.

Укладывать стержневые маты можно в любом направлении, но как свидетельствуют отзывы мастеров, лучше располагать их вдоль более длинной из стен помещения, и ориентировать их на теплорегулятор, а не устанавливать параллельно ему. Таким образом, уменьшается количество разрезов греющего полотна и сокращается длина проводов для подключения к теплорегулятору.

Последовательная схема установки стержневых матов карбонового пола

Схема последовательного подключения стержневого топлого пола UNIMAT

Большинство производителей предоставляет полный комплект материалов для работы. В минимальный комплект входит: карбоновый мат, провода, концевой и соединительные комплекты, а также пошаговая инструкция по установке.

Дополнительно приобретаются: гофрированная труба (желательно с заглушкой), датчик температуры, терморегулятор, теплоизоляционный материал (допустимо использовать фольгированный), битумная изоляция, скотч.

Монтаж инфракрасного стержневого теплого пола выполняется только на ровное основание, без существенных перепадов высоты (не более 3 мм). Для этого поверхность проверяется уровнем (лазерным нивелиром), и при необходимости, выравнивается. А также устраняются все существенные дефекты поверхности.

Кроме того, здесь же целесообразно проштробить стену до места установки терморегулятора. Устанавливать терморегулятор желательно недалеко от источника электропитания на высоте 0,9-1 м. А также проштробить пол, для последующей укладки гофры с датчиком температуры.

Утеплитель, в частности фольгированный, предупредит потери тепла в перекрытие. Утеплитель раскладывается на расстоянии 50 мм от стен, и чтобы упредить его движение полосы утеплителя скрепляются между собой скотчем. Пользователи рекомендуют дополнительно фиксировать теплоизоляционный слой к поверхности пола.

Процесс укладки очень прост. Карбоновые стержни, сформированные в рулон, где они находятся на оптимальном расстоянии друг от друга, укладываются на подготовленную поверхность. При необходимости нагревательный мат разрезается, разворачивается на 180 градусов и укладывается вторая полоса. Нужно следить, чтобы расстояние между соседними полосами находилось в пределах 50-70 мм. А длина одной полосы (или соединенный по длине полос) не превышала 25 метров.

После установки греющий мат фиксируется скотчем, во избежание смещения.

После установки терморегулятора к нему подключаются провода стержневого мата. Технология подключения отличается в зависимости от вида терморегулятора. Выполнение этой работы лучше доверить профессиональному электрику или четко следовать инструкции из комплекта.

Датчик помещается в гофру. Такой прием дает возможность отремонтировать или заменить датчик в случае поломки. Процесс укладки датчика показан на фото.

Как завести датчик температуры в гофру

Гофра с датчиком укладывается в предварительно подготовленное место. Для этого утеплитель разрезается в том месте, где была устроена штроба. С открытой стороны гофры желательно установить заглушку, чтобы избежать попадания в него раствора стяжки. Если толщина утеплителя позволяет можно уложить гофру в утеплитель. Зачастую датчик укладывается непосредственно между карбоновыми стержнями. Это упрощает монтаж, но вызывает сложности с ремонтом. Датчик также соединяется с терморегулятором.

После подключения системы, терморегулятор подключается к электропитанию и включается карбоновый мат. Проверка работоспособности дает возможность оценить правильность подключения и надежность соединений.

Для стяжки рекомендуется использовать сухие клеевые смеси. Толщина стяжки для стержневого теплого пола – 20-30 мм. Минимальная высота позволяет утверждать, что укладка стрежневых матов не сильно влияет на высоту помещения. При укладке плитки стяжка не заливается.

  • все работы ведутся при выключенном электропитании;
  • запрещается накладывать полосы карбоновых нагревательных матов внахлест, это приведет к повреждению системы;
  • запрещается приступать к эксплуатации пола до полного высыхания слоя стяжки. Производитель Калео рекомендует не включать систему ранее, чем через 28 дней после монтажа;
  • запрещается вкручивать метизы в пол. Высока вероятность попасть в карбоновый стержень;
  • при затоплении поверхности водой, пол следует отключить до полного его высыхания. Сушить влажный пол системой электрического подогрева пола недопустимо. Применяется только естественная сушка.

Монтаж этой новой, интеллектуальной системы обогрева своими руками не составит труда. Ведь сами производители снабжают новинку руководством пользователя, в котором подробно описано, как укладывать стержневой теплый пол. А невысокая скорость распространения этой системы обогрева вызвана не сложностью монтажа, а скорее, её обуславливают такие факторы как цена и риск купить некачественную систему.
