Как правильно установить внутрипольные конвекторы

Монтаж внутрипольного конвектора подразумевает собой установку в напольную нишу радиатора, придерживаясь инструкции потребителя и общепринятым технологиям. Более подробную информацию об установке вы сможете посмотреть на сайте компании Климат Контроль (https://konvektor-ukraine.in.ua/produkt/vnutripolnue-konvektoru/montazh-vnutripolnykh-konvektorov).Обычно, пользователи пользуются помощью профессиональных специалистов по установке. В этой статье мы разберем нюансы, которые позволят вам выполнить работу самостоятельно. Садитесь поудобнее и мы начинаем!

Проверяем систему отопления

Монтаж внутрипольного конвектора требует проверки уровня готовности отопительной системы. Требуется провести проверку хода и качества воды в контуре труб, к которым будет подсоединяться агрегат. Лучший способ проверить — перекрыть трубы и слить теплоноситель.

Необходимые инструменты, которые понадобятся для монтажа внутрипольного конвектора:

• Сантехнические ключи.
• Строительный уровень.
• Резчик.
• Дальномер.
• Пассатижи.
• Паяльник, сварка, горелка или пресс инструмент (в зависимости от материала отопительной системы).
• Рулетка.
• Перфоратор.
• Труборез.
• Отвертка на плюс и минус.
• Паковочная нить.
• Пистолет для монтажной пены.
• Маркер.
• Строительный пылесос.

Мы указали общий список оборудования, которое может понадобиться вам в монтаже внутрипольного конвектора. Этот пункт индивидуален для каждого.

Проверяем комплектацию конвектора

Стоит разделить конвекторы на две группы — с максимальной и минимальной комплектацией. Минимальная: теплообменник и короб, выравнивающие болты, крепежи к полу и, конечно же, гарантия с инструкцией. К максимальной стоит отнести сервопровода, декоративную решетку, краны. Монтаж внутрипольных конвекторов требует наличия всех составляющих элементов.

Определяемся с местом для монтажа

От выбранного места зависит качество работы внутрипольного конвектора. Тишина, скорость, мощность, экономичность — данные фактора являются основополагающими. Отступ от окна или стены должен составлять не менее 8 см и не более 35 см. Разместить вентилятор по отношению к окну нужно так, чтобы потоки воздуха втягивались и шли на обогрев помещения. Воздушные потоки можно поделить на два типа: большие и малые. Большой направлен по направлению теплообменника, а малый — по направлению вентилятора. Конвектор будет работать на отопление, когда вентилятор будет направлен в сторону окна для втягивания воздуха. Для снятия конденсата с окон вентилятор должен располагаться по центру, а теплообменник по отношению к окну. Это позволит обогреть помещение меньшим потоком и обдувать окно большим.

Монтаж внутрипольного конвектора: выбираем тип труб

Совет специалистов: устанавливайте трубы, выполненные из того же материала, что и присутствуют в помещении. Это позволит добиться лучшей гидравлики в ситеме.

Трубы, подведенные к конвектору, могут быть из:

• Сшитого полиэтилена — монтаж проводится за счет пресс инструмента.
• Полипропиленовые — требуется специальный паяльник и переходники.
• Медными — требуется специальная грелка и припой, уголки и фитинги.
• Стальными — необходим сварочный аппарат и электроды.

Проведение теплотрассы

Монтаж внутрипольных конвекторов не рекомендуется проводить в местах изгибов и прямых углов под 90 градусов. Если достичь такого положения невозможно — выполнение поворотов и изгибов должно быть минимальным. Важный нюанс в проведении теплотрассы — минимизация дистанции теплоносителя к каждому конвектору. Иногда проведение теплотрассы к отопительным приборам выполняют по параллели к стенам.

Определяемся с техническими характеристиками ниши

Монтаж внутрипольных конвекторов зависит от следующих параметрах подготовки ниши:

• Ширина прибора — определяется по размерам торцевых (самых узких) частей конвектора. Каждая сторона должна иметь зазор 2-6 см для формирования ниши. Например, ширина внутрипольного конвектора составляет 30 см, тогда его ниша по ширине будет равна 34 см.
• Длина — размер конвектора параллельно к стене (окну). Здесь также прибавляют 2-6 см для ниши. Например, длина конвектора 2 метра, следовательно, ниша будет составлять 2 метра и 4 см(40 мм).

Монтаж внутрипольного конвектора по высоте определяет глубину стяжки. Для вмонтирования в пол требуется к высоте конвектора прибавить 1-2 см.

Выполняем штробление ниши

Этот технологический процесс делят на два способа. Первый — резка производится при помощи болгарки, а перфоратором снимаются слои стяжки. Второй и более профессиональный — использование специализированного штробореза и пылесоса для строительных работ. Это позволит исключить лишние загрязнения на площадке. Это особенно необходимо для всех внутрипольных конвекторов. Если пол имеет желехнобетонный (монолитный) состав, тогда требуется применить алмазно-водяной резчик.

Изоляция внутрипольного конвектора

Монтаж внутрипольного конвектора требует выполнения таких трех процессов:

• Теплоизоляция — предназначена для сохранения тепла. Обогрев не уходит вглубь пола, а равномерно распределяется по помещению. Для этого наружную сторону короба нужно обклеить пленкой с теплоотражателем. Также внутренняя часть короба обклеивается аналогичным образом.
• Гидроизоляция — специальные средства или материалы, защитят трубы от протечки помещения и соседей снизу. Это своеобразная страховка для дальнейшей эксплуатации.
• Шумоизоляция — требуется исключить чрезмерного шумового эффекта от работы вентиляторов. Существует пленка, которая поглощает шумы. Она прикрепляется на наружную часть конвектора или ею оформляется ниша.

Как правильно установить внутрипольные конвекторы: цены на монтаж, рекомендации, описание

Источник: nuz.uz

Как установить внутрипольный конвектор: пошаговая инструкция

Эффективная работа внутрипольных конвекторов возможна только при условии их правильной установки. Мы расскажем, как выполнить монтаж внутрипольных конвекторов поэтапно.

Подготовка оборудования и инструментов

От этого этапа зависит скорость и надежность установки батареи. Подготовка начинается с плана проекта системы отопления и проверки ее работы. Необходимо перекрыть контур, в который будете врезаться, и слить воду.

Перед тем, как установить внутрипольный конвектор, подготовьте инструменты: сантехнические ключи, пассатижи, рулетку, строительный уровень, лазерный дальномер, построитель плоскостей, мультиметр, набор шестигранников, пресс-инструмент или сварку (в зависимости от материала системы отопления), парковочную нить, штроборез, перфоратор, труборез, шупуповерт, пистолет для монтажной пены, строительный пылесос, маркер.

Конвекторы разных производителей отличаются комплектацией – от минимальной (короб с теплообменником, болты для выравнивания, ножки, инструкция, гарантия) до максимальной (к минимальному набору добавляются декоративная рамка и решетка, защитная покрышка и т.д.). Будьте внимательны при покупке!

Выбор места для монтажа внутрипольных конвекторов

От размещения встраиваемой батареи зависит ее мощность, скорость, шумность, экономичность и продолжительность эксплуатации. Даже самое качественное и дорогое оборудование не даст желаемого эффекта, если находится слишком близко к окну или слишком далеко от стены.

Обязательно ознакомьтесь с рекомендациями по выбору места для конкретной модели батареи. Оптимальные расстояния производитель всегда указывает в инструкции.

Общие правила установки внутрипольного конвектора просты:

• отступ от окна не меньше 8 и не больше 35 см;

• для устройств с принудительной конвекцией важно размещение вентилятора по соотношения к окнам. Втянутый вентилятором воздух попадает в теплообменник, нагревается и разделяется на большой (направлен в сторону теплообменника) и маленький (направлен в сторону вентилятора) потоки. Если в приоритете обогрев помещения, устанавливайте конвектор вентилятором к окну. В таком случае большой поток будет обогревать комнату, а маленький – обдувать стекло. Если в приоритете борьба с конденсатом, разверните вентилятор внутрь помещения;

Этот же принцип работает для монтажа внутрипольных конвекторов без вентилятора, в которых теплообменник не по центру, а с одной сторон.

• встроенный в пол конвектор нельзя делить шторами. Размещение занавесок зависит от задач, поставленных перед батареей. Если нужно обогревать комнату, то схема «окно-конвектор-шторы», если требуется обдув стекла от конденсата – «окно-шторы-конвектор». Решить обе задачи одновременно можно используя короткие занавески, заканчивающиеся минимум за 10 см над полом.

Подключение к теплотрассе и электропроводке

При подключении к теплотрассе используйте трубы из того же материала, что и трубы отопления. Это поможет избежать недостаточной проходимости в системе.

Для работы с трубами из разных материалов используйте соответствующий инструмент: для сшитого полиэтилена пресс и натяжные гильзы, для полипропилена — паяльник и переходники, для меди – грелка и припой, для стали – сварочный аппарат и электроды, для металлопластика – паяльник и фитинги.

Определить точку врезки в теплотрассу поможет проект системы отопления. Выбирайте для подключения удобное место на минимальном расстоянии, избегайте поворотов под прямым углом и изгибов.

Прокладка электропроводки при монтаже внутрипольных конвекторов требует особенного внимания. Она состоит из электрических кабелей, соединяющих вентиляторы через преобразователь напряжения с термостатом и сетью 220В. Сечение и количество проводов зависит от производителя конкретной батареи. Используйте кабели только с рекомендуемыми изготовителем конвектора параметрами и четко соблюдайте схему подключения из инструкции.

Все электрические кабеля при подключении внутрипольного конвектора прячьте в защитной гофре.

Обустройство ниши для внутрипольной батареи

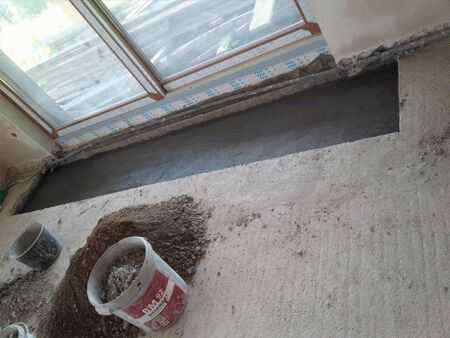

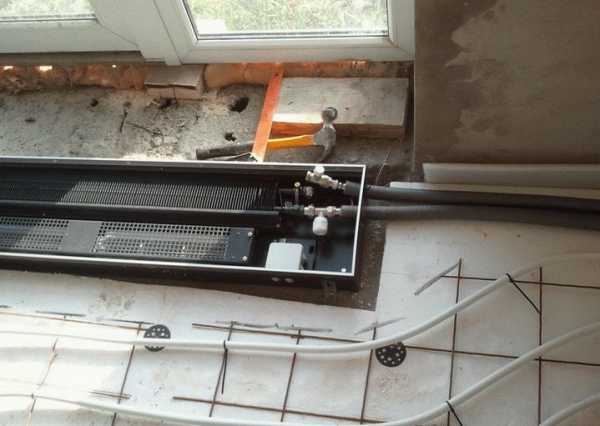

Перед тем, как установить внутрипольный конвектор, нужно сделать отверстие в полу – нишу соответствующего размера. Эта операция возможна как на этапе заливки стяжки пола (установить деревянное корыто, вывести трубы и аккуратно залить бетон вокруг), так и уже в готовом полу (штробление).

Ширина и длина ниши для конвектора равны размеру батареи плюс зазоры 20-60 мм с каждой стороны. Глубина отверстия (она же глубина стяжки) соответствует фактической высоте оборудования плюс 10-20 мм.

Тепло-, гидро- и звукоизоляция

По правилам установки внутрипольного конвектора обязательна теплоизоляция короба и ниши специальной теплоотражающей пленкой, которая препятствует утечке тепла в пол. Гидроизоляция отверстия для встроенной батареи необязательна, но рекомендована, так как страхует помещение под вами от протечки теплоносителя. Шумоизоляция конвектора также выполняется по желанию.

Подключение внутрипольного конвектора

Соединение с системой отопления выполняется по инструкции производителя через жесткие металлические трубки и краны или гибкие шланги и краны. Почти все модели коробов батарей имеют три отверстия: со стороны окна, помещения и узкой торцевой. Через какое из них подключать, зависит от выбранного места для монтажа.

Фиксация радиатора, установка решетки и рамки

Завершает монтаж внутрипольных конвекторов выравнивание по уровню чистового пола и крепление в нише. Для этого необходимы специальные болты и ножки.

Осталось закрепить декоративные элементы: рамку и решетку.

Как видите, установка внутрипольного конвектора – сложная работа, требующая специфических навыков, знаний и инструментов, цена услуги у профессионалов – от 600 грн. за монтаж 1 батареи.

Как установить внутрипольный конвектор: пошаговая инструкция – Советы экспертов

Источник: allexpert.com.ua

Как выбрать и установить внутрипольный конвектор отопления водяной: основные рекомендации и правила

Что собой представляют водяные встраиваемые конвекторы?

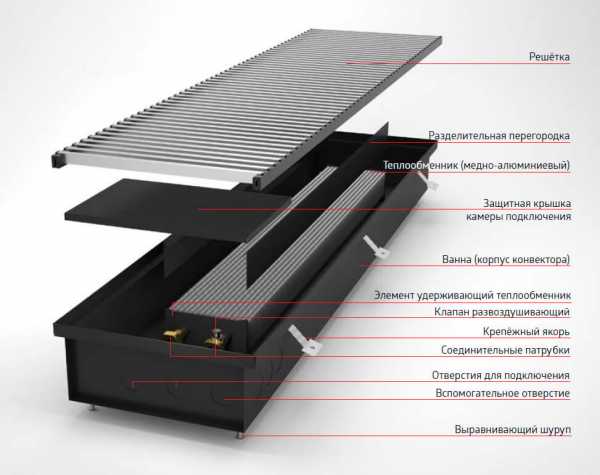

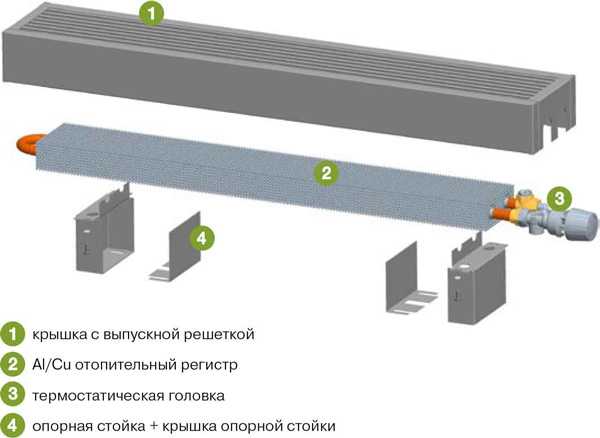

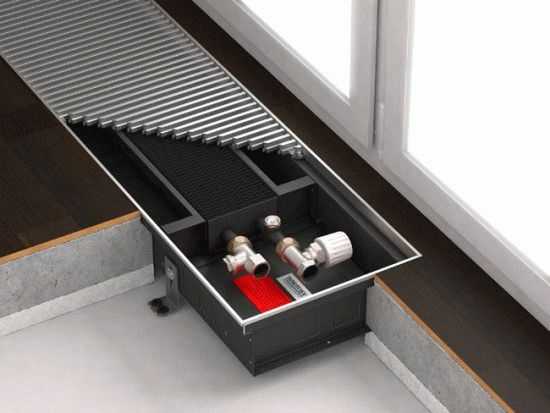

Стандартные модели водяных конвекторов состоят из следующих элементов:

• корпус из оцинкованной стали или нержавейки;
• решетки;
• автоматический прибор, управляющий отоплением;

• теплообменник;
• клапан для удаления воздуха;
• узел подключения.

Главный элемент любого конвектора – это теплообменник, так как именно он отвечает за непосредственную опцию обогрева жилья. В свою очередь, корпус отвечает за защитную функцию, а решетки – за декоративную.

Принцип работы водяных приборов довольно прост: холодный воздух помещения контактирует с нагревательными элементами прибора, затем сам нагревается, увеличивается в объеме и через выходные решетки снова поступает в комнату. То есть осуществляется конвекция: холодные воздушные массы опускаются к конвектору, а горячие – поднимаются от него вверх.

Встраиваемые водяные модели универсальны – их можно подключить к любым подводящим трубам, независимо от габаритов и материала. Также нужно отметить, что водяные конвекторы подходят для использования и в центральных, и в автономных системах отопления.

Виды внутрипольных конвекторов

Различают несколько конструктивных видов встраиваемых водяных конвекторов, каждый из которых имеет свои принципиальные особенности.

Прежде всего, их делят на модели с естественной и принудительной вентиляцией. Для приборов с базовой комплектацией характерна естественная конвекция, в ходе которой воздух нагревается и перемещается самопроизвольно. А модели с вентилятором предполагают принудительную конвекцию – на воздушные массы оказывается воздействием внешних сил, что увеличивает теплоотдачу конвектора.

Кроме того, внутрипольные модели могут быть одно- и двухконтурными: первые обеспечивают только нагрев воздуха, а вторые дополнительно понижают температурный фон. Конечно, двухконтурные приборы не могут полноценно заменить собой систему кондиционирования, но эффект от них хороший.

Некоторые конвекторы могут иметь в своей конструкции специальное устройство для отвода конденсата – такие модели идеально подходят для помещений, в которых необходимо организовать особый микроклимат.

Преимущества и недостатки встраиваемых конвекторов

Внутрипольные водяные конвекторы отличаются целым спектром преимуществ:

1. Конвекторы нагреваются до необходимой температуры намного оперативнее, чем традиционные радиаторы.
2. Благодаря созданию большого количества потоков горячего воздуха помещение с водяными конвекторами нагревается эффективнее и быстрее, нежели аналогичная по размерам комната с обычными батареями.
3. Встраиваемые конвекторы имеют незначительный вес и отличаются компактными габаритами, поэтому отлично вписываются в абсолютно любой интерьер, оставаясь практически незаметными даже в маленьких комнатах. Это выгодно не только с эстетической точки зрения, но и с функциональной: приборы не занимают много места, поэтому пространство возле стен остается свободным – его можно использовать по своему усмотрению.

Справедливости ради нужно отметить и недостатки встраиваемых конвекторов:

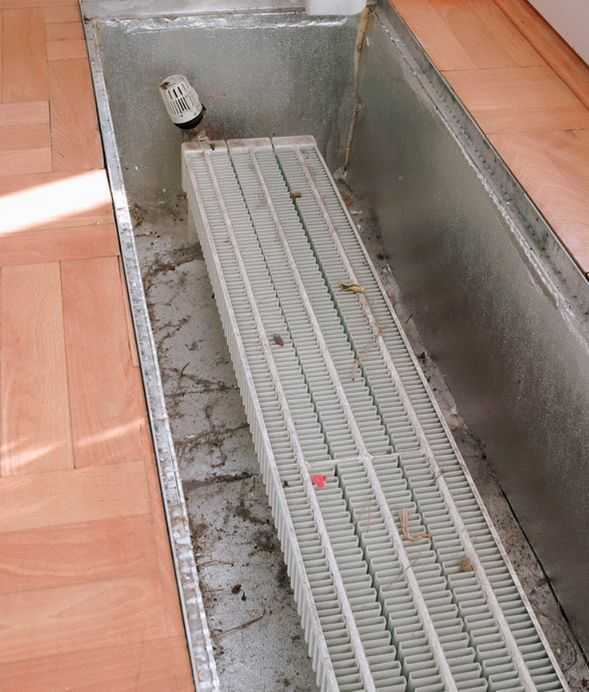

• Внутри корпуса быстро накапливается пыль, которая не только засоряет теплообменник, тем самым понижая его функциональность, но и вместе с потоками воздуха активно разносится по помещению.

Совет. Полностью нивелировать этот недостаток поможет регулярная чистка конвектора и частая влажная уборка комнаты.

• Модели с вентилятором издают хоть и не сильный, но малоприятный шум.

Тонкости выбор конвектора

Выбирая встраиваемые водяные конвекторы, следует обращать внимание на два важных фактора.

Первый – тепловая мощность. Производители в обязательном порядке указывают этот параметр в технической документации на каждую модель. Сопоставляйте показатели мощности с реальной потребностью обогрева того или иного помещения. То есть, чем больше комната, тем выше должны быть показатели тепловой мощности покупаемого оборудования.

Второй – материал теплообменника. Самый дешевый вариант – конвектор с теплообменником из черной стали. Желая сэкономить, учтите, что такие модели подвергаются коррозии, поэтому срок их службы не очень большой. Противоположный вариант – теплообменник из меди. Такие модели самые дорогие, но стоимость оправдывается характеристиками устройств: они не бояться коррозии и гарантируют максимально высокую теплопроводность. И, наконец, еще одно решение – комбинированный теплообменник из меди и алюминия. Вода здесь циркулирует по медным трубкам, но с напрессованным оребрением из алюминия. Данный вариант по праву можно назвать самым популярным, так как он практически не уступает медному в эффективности, но при этом стоит заметно меньше.

Установка внутрипольных конвекторов

Какой бы тип встраиваемого конвектора вы ни выбрали, его эффективность и долговечность будут напрямую зависеть от качества монтажа. Процесс установки внутрипольных моделей довольно сложный и имеет массу особенностей, которые нельзя упускать из виду.

Монтаж включает в себя следующие этапы:

• Обустройство ниши под конвектор. Ее ширина и глубина должны превышать аналогичные параметры короба на 10-15 мм – зазоры необходимы для правильной посадки прибора. Но при этом конвектор не должен быть ни ниже, ни выше уровня чистового пола – допускается погрешность не более, чем в 1 см.
• Фиксация прибора в готовой нише с помощью шурупов и уголков, которые входят в комплект модели.
• Подключение конвектора к системе трубопроводов с применением гибких шлангов и запорных кранов.

• Укладка утеплителя – в большинстве случаев используется традиционный пенополистирол.
• Армирование и заливка стяжки.

Внимание! Перед тем как залить стяжку в нишу, закройте короб конвектора плотным материалом, чтобы раствор не попал внутрь прибора. Убрать его можно будет, когда стяжка немного подсохнет.

• Укладка финишного покрытия.
• Монтаж декоративной решетки.

После установки внутрипольного конвектора важно обеспечить ему правильный уход. Полную внутреннюю чистку корпуса рекомендуется проводить раз-два в месяц. Эта процедура не хлопотная – нужно снять решетку и протереть прибор изнутри влажной тряпкой.

Как видим, внутрипольный водяной конвектор – инновационный вариант отопительного прибора, который во многом превосходит обычные батареи и имеет массу преимуществ. Но помните, что это устройство будет радовать вас функциональностью, только если вы правильно подберете модель для своих потребностей и грамотно ее установите. Так что не пренебрегайте вышеперечисленными нехитрыми рекомендациями и правилами – их соблюдение является гарантией комфорта и уюта вашего жилища.

Конвектор отопления водяной встраиваемый в пол (внутрипольный): советы по выбору, установка, отзывы, видео

Источник: inter-er.ru

Выбор, установка, подключение внутрипольных конвекторов

Вопрос обогрева высоких окон

Проблема отопления помещений с высокими окнами, а также комнат с наружными дверями (возле двери радиатор также мало радует) решается с помощью внутрипольных конвекторов.

Поэтому возле высокого окна, или у двери, образуется тепловая завеса.

При этом решается проблема холодной зоны. А также снимается вопрос дизайна (многие считают, что это главное), – вместо труб и радиаторов на стенах появляется изящная узка полоса решетки в полу под оконным проемом.

Особенности отопления конвекторами

Обычный радиатор отопления нагревает непосредственно воздух в комнате, а также передает значительную энергию тепловым излучением. При этом направление потоков воздуха довольно разнонаправленное, – вверх и в стороны, поток отражается от подоконника вглубь комнаты…

• Неравномерный прогрев комнаты.

Это особенно существенно для больших помещений, где установлены мощные внутрипольные обогреватели в соответствии с расчетом теплопотерь. Особенно холодно может быть в противоположном нижнем углу, где практически нет циркуляции воздуха. Основной циркуляционный поток располагается в непосредственной близости от конвекторов.

Наиболее горячий воздух сосредотачивается у больших окон, с телпоизоляционными качествами в разы меньше, чем у стены. В результате – повышенные утечки тепла из помещения. Также и концентрация горячего воздуха у потолка приводит к более высоким утечкам тепла через перекрытия.

Направленной струе воздуха сопутствует и большой пылевой поток. Ухудшается санитарное состояние и экология.

Сами приборы подвержены быстрому загрязнению, не практичны – требуют уборки. Свозь решетку падает мусор. Часторебристый теплообменник забивается пылью, требует специальной очистки. Отдельные эксплуатанты говорят о необходимости ежегодного демонтажа и очистки струей воды и моющим.

Монтаж выполняется во время обустройства полов, требует повышенной теплоизоляции (также, как и теплый пол). Установка в уже отремонтированном помещении часто просто невозможна – например, нет достаточной высоты чернового пола. Или сопряжена с немалыми трудностями.

Но эти недостатки можно почти полностью минимизировать, – как?, – читаем далее.

Конструкция внутрипольных конвекторов

Основа внутрипольного конвектора – теплообменник. Он сделан в виде множества близкорасположенных металлических пластин, закрепленных на металлическом трубопроводе, от которого и поступает тепло.

На концах трубопровода – переходники для подключения запорно-регулирующей арматуры.

Как устанавливается

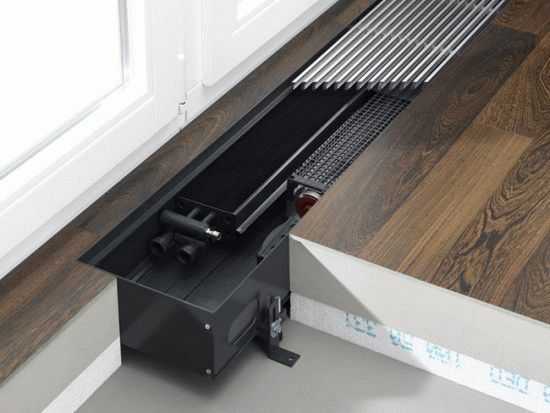

Конвектор устанавливается на основу пола: черновую стяжку, плиту перекрытия, лаги, – и на всю высоту скрывается внутри чернового пола.

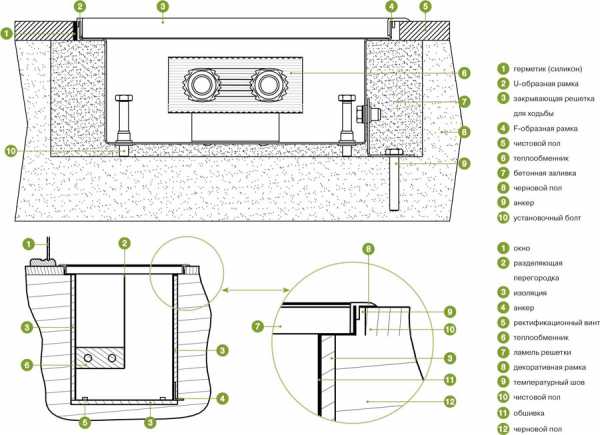

Обща схема установки внутрипольного конвектора с полами по грунту.

• Расстояние от окна до корпуса прибора – не более 300 мм.

Подключение

Лучше, если конвектора подключаются трубопроводом с надежным кислородным барьером из алюминиевой фольги, – т.е. из металлопластика.

Рекомендуется трубопровод для внутрипольных приборов прокладывать в теплоизоляционной оболочке в виде войлока, гофрированной трубки.

Диаметр трубопровода – 16 мм.

Пара – термостат – сервопривод подбирается комплектно.

Какой водяной конвектор выбрать и как применить

Чтобы нивелировать недостатки отопления конвекторами, желательно в комнате устанавливать еще один отопительный прибор. Специалисты рекомендуют применять теплый пол.

Также полезно обеспечить достаточную мощность с более низкой температурой самого отопительного прибора, для уменьшения скорости потока воздуха при увеличении его объема. Т.е. применять более широкие и мощные конвектора, которые дадут нужную энергию с более низкой температурой теплоносителя.

Расчет мощности отопления “который никогда не ошибается” – суммарная мощность отопительных приборов дома – от 100 Вт на м кв. площади, при “приличном” утеплении (Московский регион). Но затем сумма неравномерно распределяется по комнатам, в зависимости от протяженности наружных стен, площади остекления.

В современных строящихся домах панорамные окна с отапливаемыми полами и внутрипольными конвекторами все больше завоевывают популярность.

Выбор, установка, подключение внутрипольных конвекторов

Источник: teplodom1.ru

vse-o-kanalizacii.ru

Монтаж внутрипольных конвекторов: инструкция по установке

Бывают ситуации, когда классические батареи отопления поставить нет возможности, например, в случае наличия в помещении так называемых французских оконных конструкций, нижний край которых находится практически у самого пола. В этом случае выходом из ситуации могут стать внутрипольные отопительнные конвекторы для частного дома или квартиры, обогреватели, которые устанавливаются в созданной для них нише в полу. Также эти отопительные устройства часто устанавливают в квартирах и некоторых частных домах перед дверью, ведущей на балкон или лоджию. В этом случае такой обогреватель призван компенсировать теплопотери, происходящие через балконный проем.

В этой статье вкратце рассмотрим устройство, принцип работы встраиваемого в пол обогревателя, а также способ его монтажа.

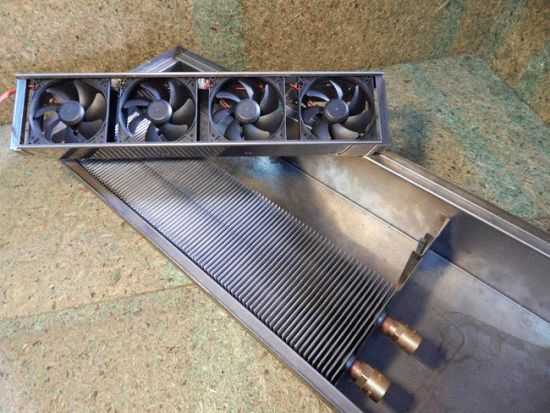

Внутрипольный конвектор, устройство

Данный отопительный прибор представляет собой теплообменник, который передает энергию проходящего через него теплоносителя окружающему воздушному пространству посредством конвекции. Внутрипольный обогреватель подключается к системе отопления, функционирующей в доме.

Устроен этот прибор следующим образом. Сам теплообменник представлен медной трубой изготовленной в виде змеевика. Трубка из меди оснащена дополнительно многочисленными алюминиевыми ребрами, значительно увеличивающими площадь теплоотдачи. Как алюминий, так и медь, имеют очень высокую теплопроводность, поэтому тепловой поток от конвектора достаточно мощный. Медный змеевик имеет на входе, а также на выходе специальные устройства для подсоединения к тепловым коммуникациям. Некоторые обогреватели дополнительно оборудованы вентиляторами, которые нагнетают нагретый воздух в помещение.

Размещен конвекционный обогреватель в специальном лотке, сделанном из защищенного от коррозии металла, внутренняя поверхность которого покрыта напылением, отражающем тепло. Сам короб вмонтирован в пол заподлицо и закрыт решетчатой крышкой из дерева, стали или алюминия.

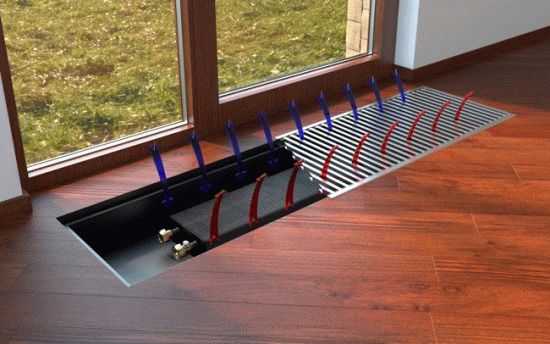

Как работает встраиваемый в пол конвектор

Как понятно из названия отопительного прибора, основной механизм передачи тепловой энергии здесь именно конвекция. Нагретый воздух устремляется вверх, освобождая место для холодного, находящегося у поверхности пола. Таким образом, холодный воздух постоянно засасывается во вмонтированный в пол короб, где нагревается от конвектора. Так происходит своеобразный кругооборот.

Если обогреватель снабжен встроенным вентилятором, его работа способствует ускорению теплообмена между конвектором и воздухом в помещении.

Как устанавливается внутрипольный конвектор, инструкция

1. Монтаж нагревательного устройства происходит одновременно с обустройством основания пола. Если глубина короба батареи для отопления меньше, чем расстояние от первичной стяжки до уровня предполагаемого финишного покрытия пола, его устанавливают на черновое основание. В том случае, когда короб глубже, в черновой стяжке или в плите перекрытия (если это на этажах) придется делать соответствующее углубление.
2. Лоток крепится к черновому бетонному основанию с помощью угловых регулирующихся кронштейнов. Уголки фиксируются к бетону дюбелями. Короб привинчивается к кронштейнам с помощью винтов, благодаря которым можно установить его необходимое положение, смещая вверх и вниз с каждой стороны. Установка лотка в горизонтальной плоскости производится так, чтобы его верх вместе с решеткой был на уровне с напольным покрытием.
3. Монтаж конвектора продолжается подключением его к трубам системы отопления. Для этого используются фитинговые элементы соответствующего сечения. К прямоидущей трубе с помощью тройникового соединения подсоединяется устройство, регулирующее давление – сервопривод. Трубы, соединяющие конвектор с магистральными коммуникациями системы отопления укладывают в толще чистовой стяжки, перед этим обмотав теплоизоляционным материалом. Это нужно, чтобы горячие трубы не привели к растрескиванию верхнего слоя бетона.
4. Теперь производится установка утеплителя поверх первичной стяжки и заливается чистовое бетонное основание пола, после окончательного высыхания которого, настилается финишное покрытие. Осталось установить конвекторную решетку.

Внутрипольные конвекторы являются достаточно эффективными обогревающими устройствами. Некоторые неудобства возникают в процессе эксплуатации связанные с расположением прибора. В коробе и на поверхности алюминиевых ребер скапливается мусор и пыль, которые следует время от времени удалять.

mynovostroika.ru

Особенности монтажа напольных и внутрипольных конвекторов отопления

Установка напольного или внутрипольного конвектора отопления представляет собой выгодную альтернативу использованию радиаторов. Приборы, в которых использован принцип перемешивания воздуха (конвекции), характеризуются рядом преимуществ в сравнении с более консервативными решениями. Их применение дает возможность компенсировать потери тепла и создать комфортные климатические условия в помещениях, где классическая радиаторная схема не дает полного эффекта прогрева и качественного поддержания заданной температуры.

В каких помещениях используются водяные конвекторы

Монтаж напольных конвекторов или приборов внутрипольного расположения имеет существенные различия. Эти операции должны выполнять профессионально, с учетом особенностей системы отопления, технических требований приборов и дизайна помещения. Наиболее эффективным признано использование этого типа обогрева в помещениях с характерными особенностями:

• французское остекление — высокие, от пола до потолка окна, быстро охлаждаются зимой, от них веет холодом, и компенсировать этот эффект можно за счет поднимающегося вверх потока теплого воздуха;
• панорамные и витражные оконные конструкции большой площади — как и французские окна, они служат источником потока холода, который можно перехватить теплым воздухом, чтобы равномерно распределить тепло по комнате;
• выходы на лоджии с однокамерными стеклопакетами, террасы, в зимние сады — конвекторный прибор создает эффект тепловой завесы в зоне проникновения холода;
• помещения нестандартной конфигурации, с высокими потолками, где возникает явление тепловой пробки у потолка, что становится причиной значительной разницы в температуре по вертикали.

Тепловая производительность конвекторов соответствует показателям радиаторов, но за счет перемешивания воздуха тепло распространяется быстро и равномерно. Это способствует ускоренному прогреву помещения и уменьшению затрат на отопление больших пространств с просторными окнами.

Разница между напольной и внутрипольной установкой

Тип установки конвектора зависит от конструкции прибора — напольное исполнение предполагает, что устройство будет расположено выше уровня пола. Монтаж в пол осложняется необходимостью подготовить углубление, в которое помещается прибор. Прокладка труб производится в зависимости от того, на каком уровне расположены входные соединения конвекторов.

Монтаж конвектора напольного типа

Для монтажа устройства напольного типа следует подготовить поверхности — конвектор должен быть установлен прочно, надежно, чтобы исключить его смещение относительно труб подачи теплоносителя. В моделях КЗТО Элегант предусмотрены специальные подставки с креплением к полу. Приборы должны быть выведены в одну горизонтальную плоскость, расстояние от стены — примерно 5 см.

Монтаж конвектора внутрипольного типа

Установка конвектора в пол производится в заранее подготовленные углубления, размеры которых зависят от выбранной модели. Например, прибор КЗТО модели Бриз В (с принудительной конвекцией) устанавливается в углубление не менее 125 мм по высоте корпуса и 265 мм по ширине с учетом небольшого монтажного зазора. На корпусе имеется место для монтажа защитно-декоративной решетки. Внутрипольные устройства располагаются вдоль стен на расстоянии от 5 см, вдоль остекленных поверхностей рекомендуется выдерживать расстояние от 10 до 25 см, чтобы создать пространство для тока воздуха вверх и эффективного перемешивания масс.

Стандартное подключение к трубам отопления

Подключение внутрипольного конвектора производится к стандартным трубам отопления с помощью входящих в комплект поставки деталей. Трубы могут располагаться в специально подготовленных углублениях, позволяющих скрыть коммуникации. Технически возможно присоединение нескольких приборов последовательно, но при большой длине секций рекомендуется разделить их для параллельной подачи теплоносителя. Конвекторы с индексом В (встроенный вентилятор) потребуют прокладки электрических проводов.

Выполнять монтажные работы и присоединение следует строго по инструкции к прибору, соблюдая требования стандартов. Технические характеристики и устройство конвекционных водяных обогревателей КЗТО соответствуют нормам для систем отопления частных и многоквартирных домов.

www.kzto.ru

Монтаж внутрипольного конвектора и рекомендации по установке

Покупка внутрипольного конвектора ответственное и дорогое дело, клиенты хотят предварительно знать с какими задачами они столкнуться, когда придет время установки внутрипольного конвектора в своей квартире или частном доме, мы опишем основные моменты монтажа данных батарей, особенностю которых является установка в пол.

Первая задача для монтажа внутрипольного конвектора, это подготовка ниши в полу. Также конвекторы которые планируется прятать в пол, могут монтироваться в фальш пол, тоесть не в бетонную стяжку, а например в подиум деревянный. В таком случае конвектор обязательня крепится с помощью регулировочных болтов и анкерных креплений.

  Ниша для конвектора
  Отступы от окна и стен
  Изоляция
  Шторы
  Подключение
  Подключение электрики
  Установка решетки
  Декоративный, рамка, обрамление
  Фотогалерея
  Видеогалерея

Возьмем самый распространенный вид установки внутрипольной батареи, это в бетонную стяжку. Для того чтобы конвектор был установлен правильно и без проблем, необходимо создать нишу под него.

Рекомендация 1: Ниша для конвектора | Производители рекомендуют по глубине делать нишу плюс 10-20 мм от полной высоты конвектора, для того чтобы выровнять конвектор по уровню с помощью регулировочных  болтов и красиво состыковать напольное покрытие (ламинат плитка, паркет) с коробом конвектора. По ширине и длине – плюс 5-10 см от полной ширины короба конвектора, для того чтобы иметь возможность жестко закрепить короб с помощью анкерных болтов и цементного раствора.

Монтажные размеры ниши под конвектор: Глубина +10 мм | Ширина +10-15 см | Длина +5-10 см

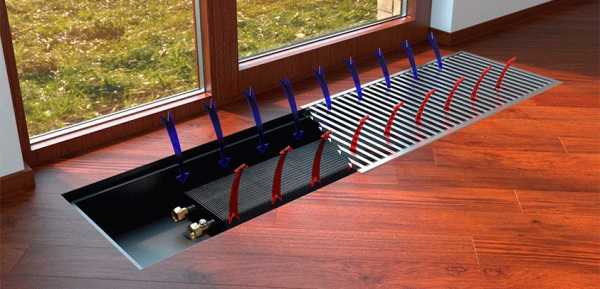

Расположение внутрипольного конвектора к окну с естественной конвекцией универсальна, конвектор можно подключать лево сторонне и право сторонне, его просто можно развернуть, так как теплообменник находится посередине. Если теплообменник ближе к краю конвектора, то размещать таким образом, чтобы теплообменник находился ближе к комнате.

Расположение внутрипольного конвектора к окну с принудительной конвекцией по умолчанию считается левосторонним подключением, если конвектор необходимо подключить справа, это необходимо указывать в заказе при прокупке. На заводе изготовителя делают выходы под правую сторону.

Рекомендация 2: Отступы от окна и стен | Рекомендуемы размеры расположения внутрипольного конвектора относительно самого помещения и панорамного окна, где он будет установлен. Производители рекомендуют отступать от окна 5-15 см для эффективной циркуляции холодного и прогретого воздуха, отступы слева и справа от стен, если они есть по 15-30 см. чтобы не подвергать тепловому воздействию настенные покрытия (обои, штукатурка и т.д.) и конечно же для удобство монтажа батареи.

Расположение конвектор относительно помещения и окна: Отступ от окна 5-15 см | отступ от боковых стен 15-30 см

Рекомендация 3: Шторы | Бывают случаи когда мощные шторы и гардины стоят на пути у конвектора, как тогда лучше установить до или после? На этот вопрос ни один из производителей не отвечает, поэтому используем рекомендуемые размеры. Нельзя внутрипольному конвектору подстраиваться под шторы, так как из этого ничего хорошего не выйдет, шторы должны подстроится под конвектор. Конвектор должен обдувать окно, снимать конденсат и выступать тепловой завесой от холодного воздушного потока. Вот пару вариантов решения вопросов.

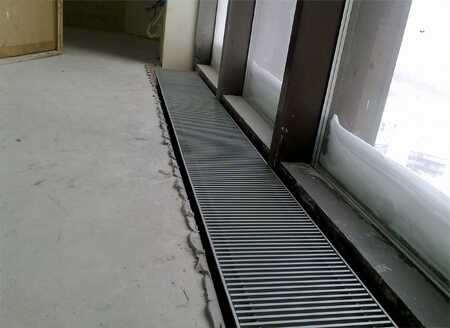

Фото Установки

Рекомендация 4: Изоляция | Затем монтажник должен правильно сформировать слои дополнительной защиты конвектора от пола и снизить тепло потери за счет изоляции, в том числе организовать шумо изоляцию, с данными рекомендациями вы можете ознакомиться на данном примере (фото №1). Но все эти меры они не являются обязательными, это рекомендуемые действия (фото№2) для более эффективной работы и эксплуатации конвектора в полу, из практики мы знаем, что многие установщики не заморачиваются и просто заливают стяжкой и бетоном. Итак, когда мы сделали нишу под купленный конвектор, установили его правильно, обложили изолирующими слоями, залили бетоном, необходимо подключить его к системе отопления. Есть несколько вариантов к системе отопления:

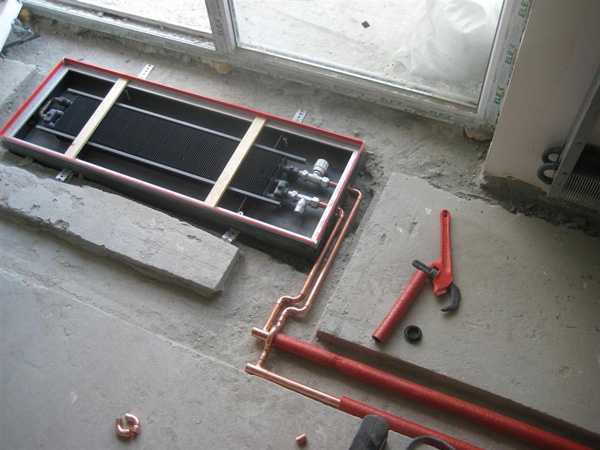

Подключение конвектора в полу к системе отопления

Гибкое подключение – подключение на гибких шлангах. Преимуществами гибкого подключения является простота уборки встроенного конвектора в пол, так как всегда есть возможность поднять теплообменник и устранить мусор и пыль, а также на гибких шлангах удобно подключаться к системе отопления, если подвод труб заходит к конвектору не со всем правильно, тогда за счет шлангов можно допустить погрешность и выравнять стык. Внизу данной страницы вы можете посмотреть видо ролик по уборке за внутрипольным конвекторовм.

Жесткое подключение  – подключение с помощью подающего клапана, это может быть ручной радиаторный кран, шаровый кран, термостатический клапан, на обратку устанавливает обратный, запорный клапан. Жесткое подключение более надежно, меньший риск того, что система даст течь из за гибких шлангов, которые имеют меньший срок эксплуатации чем трубы, которые не двигаются. Примеры монтажа внутрипольных конвекторов вы можете посмотреть ниже, в виде фото галереи.

Какое бы ваш монтажник подключение не выбрал, каждое имеет свои преимущества и недостатки. Главным фактором надежности является качетсво установки и подключения самим установщиком. Ну и конечно же, качественные материалы.

Проведя гидравлическое присоединение, в случае надобности, если необходимо управлять конвектором, то дополнительно подключаем автоматику, термоголовка с выносным датчиком или сервопривод и термостат под него, с помощью чего в автоматическом режиме клапан открывается или закрывается в зависимости от установленной температуры в помещении.

Фото с объектов клиентов

Система автоматической регулировки конвектора без вентилятора не всегда эффективна, так как необходимо четко соблюдать инструкции заявленные производителем, в ином случае автоматика будет не эффективно регулировать конвектор.

Регулятор измеряет температуру в помещении при помощи встроенного датчика и поддерживает заданное значение температуры. Когда температура в помещении упадет ниже заданного значения на термостате, термический сервомотор откроет клапан. Комнатный регулятор температуры должен быть расположен таким образом, чтобы измерение температуры было как можно более точное, без воздействия солнечного излучения или источников тепла и холода. Монтаж должен осуществляется на высоте около 1,5 мнад полом. Запрещено устанавливать термоголовку в самом внутрипольном конвекторе.

Внутрипольные конвекторы подключение электрики

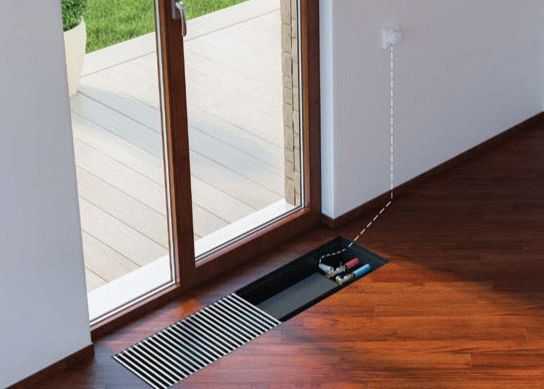

Если у вас конвектор с вентилятором, то дополнительно необходимо подключить электричество к конвектору, чтобы была возможность управлять вентиляторами. К каждому конвектору приобретается дополнительный модуль конвектора, в народе называется еще трансформатор, куда необходимо завести 220 В, а от него уже идет или 220 В на вентиляторы или 12 В, в зависимости от производителя. Также с помощью этого модуля осуществляется управление комнатным термостатом и наоборот. Термостат автоматически дает команду включить вентилятор, если температура в помещении упадет ниже заданной на термостате. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Паралельно с этим, комнатный регулятор может управлять сервоприводами, а также регулировать скорость вращения вентилятора. Об этом вы можете прочитать в статье про управление внутрипольными конвекторами.

Если вы категорически не хотите, чтобы модуль конвектора был вне конвектора, тогда можете рассмотреть конвекторы Mohlenhoff или Verano, их модуля монтируются прямо в короб конвектора .

На след. скриншотах, вы наглядно можете посмотреть несколько схем подключения электрической части внутрипольного конвектора. Данные схемы наглядные, используются для разных производителей впольных конвекторов, обязательная согласование схемы с электриком или нашим специалистом. У каждого производителя свои модуля, свои рекомендуемые комнатные термостаты, поэтому вы должны отталкиваться от производителя. Запрос точной схемы можете оформить у наших специалистов, которые вам ее предоставят.

Установки декоративной решетки и обрамления

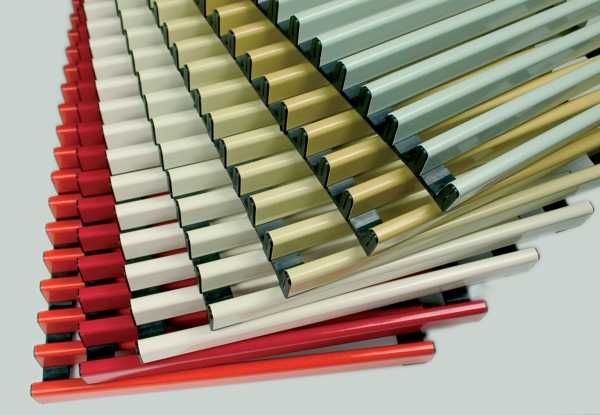

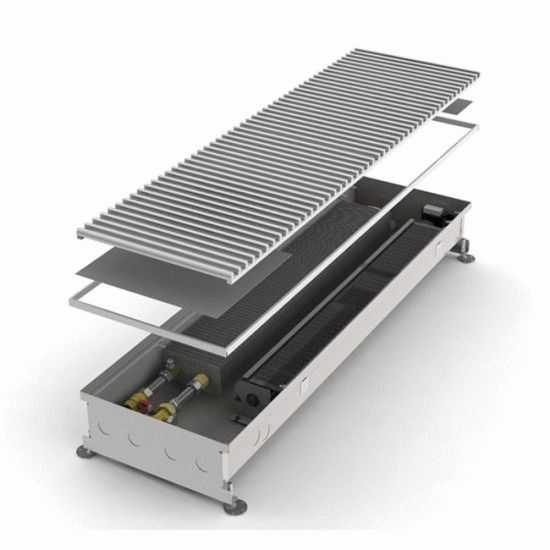

Завершающим элементом внутрипольного конвектора является элегантная решетка. Она может быть без рамки, может быть с рамкой (U образная и F образная ). Деревянные решетки могут изготавливаться исключительно из натуральной древесины. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение и лакирование. Алюминиевые решетки более износостойкие, так как состоят из алюминия и проходят процес аннодирования. Часто клиенты спрашивают какая решетка более прочная, на самом деле все решетки прочные и деревянные и алюминиевые, выдерживают нагрузку от 40 кг. на одну планку. Единственный момент, что деревянная более подвержена внешнему износу, тоесть более видны будут затирания от ходьбы по ней, и более маркая так как это дерево.

Все производители допрлнительно предлагают вариант конвектора с декоративной рамкой, обрамление, для того чтобы закрыть стыки между напольным покрытием и самим конвектором в полу. Как и везде есть свои преимущества и недостатки. Преимущетсва использования декоративной рамки в конвекторе, это закрытие стыков, часто плиточники не совсем идеально подводят плитку к конвектору, остаются зазоры и щели. Тогда и помогает обрамление. Оно существует двух видов, U образное и F образное. U образное менее заметное, так как не ложится на напольное покрытие, а F образное ложится сверху, имеет ширину 1-2 мм, тем самым полностью скрывает стык между конвектором и полом. Но в таком случае решетка немного выше пола, тоесть образуется небольшой подьем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Стоимость монтажа и установки внутрипольного конвектора составляет приблизительно 100 дол. США в зависимости от сложности работ, оценивает которые монтажник.

salon-tepla.com.ua

Монтаж и установка внутрипольных конвекторов: цены, рекомендации, описание

Внутрипольные конвекторы признаны наиболее эффективными отопительными приборами, преимуществом которых, кроме всего прочего, является возможность их использования в любых интерьерах, не нарушая эстетическое впечатление помещения, а также соотношение небольшого веса и большой мощности.

Монтаж внутрипольного конвектора имеет свои особенности и четкие правила установки, которых нужно придерживаться для обеспечения максимальной эффективности конвектора.

С чего начать? Определится с выбором!

1. Прежде всего нужно выбрать внутрипольный конвектор с каталогов, предлагаемых нашей компанией, для определенного типа помещения. Очень важно учитывать в сухой, влажной или сырой среде будет использоваться конвектор.

• В сухих помещениях относительная влажность воздуха не должна превышать 60%, а температура воздуха не должна быть больше 30˚С.
• Для влажных характерно наличие пары или конденсата, которые выделяются временно и в небольших количествах, а влажность воздуха не превышает 75%. (например в кухне, отапливаемых подвалах, насосных станциях).
• Сырой средой считается та, в которой влажность может достигать 100% (например в банях, бассейнах).

Внутрипольные конвекторы для влажного и сырого микроклимата изготавливаются из специальных антикоррозийных металлов и оснащены дренажными отверстиями и трубопроводом для отвода воды.

• 2. Определится с расположением конвектора в полу. Если вы желаете использовать внутрипольный конвектор как основной источник тепловой энергии, то необходимо его располагать теплообменником в помещение, а в случае использования как дополнительного источника тепла внутрипольный конвектор следует разместить теплообменником к окну.

Этапы монтажа внутрипольного конвектора.

1. Подвод теплоносителя и электропроводка. Нужно учитывать с какой стороны внутрипольного конвектора, правой или левой, предусмотрено гидравлическое подключение к теплосети. Если монтируется внутрипольный конвектор с принудительной конвекцией (с вентилятором), помимо подвода теплоносителя, желательно проложить также электрическую проводку в специальной защитной гофре.
2. Место для размещения. При монтаже внутрипольного конвектора в новые полы, надо оставлять около 5 см свободного пространства по периметру конвектора и не менее 1 см к высоте. В случае монтажа внутрипольного конвектора в старые полы, рекомендуется сделать высоту канала равной высоте конвектора + 1 см, ширина и длина

inforesist.org

Установка внутрипольного конвектора!

Монтаж внутрипольных конвекторов

К числу современных отопительных бытовых приборов, которые являются не только функциональными, но и эффективными, можно отнести внутрипольные конвекторы, которые являются одной из разновидностей конвекторов, выпускаемых в настоящее время многими ведущими мировыми производителями. В данных приборах сочетаются привлекательный дизайн и отличные технические параметры. Их можно применять как в виде главной, так и в виде дополнительной отопительной систем. Они имеют небольшую монтажную высоту, отличаются широким диапазоном мощностей и возможностью осуществления выбора между двумя режимами конвекции: естественным и принудительным.

Внутрипольные конвекторы чаще всего применяются для того, чтобы отапливать коттеджи, а в городских квартирах их используют не очень часто. Преимуществом такого отопительного прибора является то, что он практически невидим, но тепло, которое им генерируется, ощущается во всём помещении.

Особенности внутрипольных конвекторов

Особенностью внутрипольных конвекторов является то, что их необходимо встраивать в поверхность пола. Устанавливают их посредством помещения нижней части в специальное углубление в полу, подготовленное предварительно. Затем конвектор выравнивается посредством использования специальных болтов, которые входят в комплект.

Короб конвектора, который уже установлен в поверхность пола, и на котором размещена напольная решётка, должен быть закреплен при помощи финального слоя покрытия пола так, чтобы не было давления на днище данного отопительного прибора. Для того, чтобы минимизировать потери тепла, нужно использовать изоляционный материал для обложения обшивки. Когда проводится заливка бетоном конвектора, то на его стенки могут испытывать давление, что может привести к прогибанию обшивки. Для того, чтобы этого не произошло, перед процессом бетонирования устанавливаются распорки.

Соединение теплообменника с отопительной системой проводится при помощи винтовых нарезок. При этом желательно использовать специальные гибкие флекси-шланги. Теплоноситель должен подаваться в обменник к трубе, находящейся на некоторой дистанции от вентиляторов. Нужно отметить, что в желобе данного отопительного прибора находятся маленькие вентиляторы, благодаря которым помещение обогревается быстрее, поскольку осуществляется интенсивный обдув теплообменника

Управление внутрипольным конвектором

Регулировка конвектора, оснащённого вентилятором, осуществляется посредством изменения воздухоподачи в кожух данного отопительного прибора. Как результат, температура воздуха в помещении может поддерживаться на определённом уровне в зависимости от того, какой способ регулирования данного прибора.

В том случае, когда существуют определённые требования относительно уровня шума в помещении, нужно применять ступенчатую регулировочную систему, которая дает возможность вручную задать скорость воздушного потока, а значит, и уровень интенсивности нагревания всего пространства. Благодаря такой системе можно включить конвектор на ту скорость, которая была задана пользователем предварительно.

Возможно, также управлять внутрипольным конвектором при помощи автоматического ступенчатого регулирования скорости. В случае, когда нужно быстро прогреть помещение, можно применять повышенную скорость. Преимуществом такого способа является то, что существенно снижаются температурные колебания, что связано с инерцией тепла в системе отопления.

santehnik-service.ru
