Пол в каркасном доме – варианты и этапы устройства!
Каркасный дом – это очень легкое строение, но оно должно быть прочным и надежным, чтобы пережить непогоду и прослужить долгие годы. Строится такая конструкция очень быстро, так как технология достаточно проста. Интересно, но пол в каркасном доме делается не так, как в обычном. Здесь используется особая технология. Как его сделать, чтобы получилось все как нужно – с учетом всех норм, правил и пожеланий?
Пол в каркасном доме
Содержание статьи
- 1 Материалы для пола
- 1.1 Цены на доски для пола
- 2 Создание основания и установка лаг
- 3 Создание чернового пола
- 4 Полы этажом выше
- 4.1 Видео – Пол в каркасном доме
- 5 Система теплых полов
- 6 Как можно сэкономить?
- 7 Финишный этап
Материалы для пола
Пол в каркасном доме – это быстровозводимая и несложная конструкция, которая создается из нескольких слоев различных материалов и имеет сильную схожесть с пирогом стены каркасного дома. Но важно помнить, что полы и стены в таких домах испытывают разную нагрузку, а значит, технологии их создания и конструкции будут отличаться. Также отличаться в таком облегченном доме будут и полы на разных этажах, например, на первом и втором.
Преимущества каркасных домов
Обычно пол в каркасном доме создается сразу после строительства фундамента. Только после этого строятся стены. Конечно, это намного проще, но в то же время необходимо, чтобы на улице держалась хорошая погода, так как конструкция пола не должна намокнуть.
На заметку! Для строительства каркасного дома и сооружения пола в нем требуется выбрать теплый солнечный день и работать быстро, чтобы погода не успела поменяться.
Обвязка и лаги пола каркасного дома
Первым делом следует подготовиться к стройке, чтобы не терять времени. Выбрать требуется подходящий строительный материал. Это, конечно, древесина. При ее выборе придется учитывать климатические условия в конкретном регионе и бюджет средств, выделенных на постройку. Важно помнить, что понадобятся тепло- и гидроизоляционные материалы. Например, при строительстве дома на сваях каркас обычно создается из дуба, древесины хвойных, осины и т. д.
Таблица. Свойства древесины для создания пола.
Вид | Характеристика |
---|---|
Хвойные | Дешево и сердито, как говорится. Действительно, данная разновидность материала не стоит больших денег, но он прочный, долговечный и прослужит долго. Идеальный вариант для создания пола в небольших домах, в частности, в таких помещениях как ванная, кухня, санузел, коридор. |
Дуб и осина | Стоят дороже, чем древесина хвойных. Обладают высокими показателями надежности, прочности, по своим прочностным характеристикам превышают показатели древесины хвойных. Обычно их советуют использовать для создания полов в спальне, гостиной. |
Древесина для пола должна быть сухой. Если использовать непросушенный вариант, то полы со временем, когда древесина высохнет сама по себе, потрескаются. Вернее, между элементами пола появятся трещины и прочие дефекты. Наилучший шанс для пола в каркасном доме – это древесина первого сорта, имеющая влажность не более 20%. Доску лучше брать не менее 2 м длиной и важно, чтобы она была из одной партии – тогда, возможно, повезет купить дерево, имеющее одну текстуру и один оттенок. Кстати, строители советуют покупать шпунтованную доску, которая не нуждается в дополнительной финишной обработке и может в значительной мере ускорить процесс строительства.
Шпунтованная доска для пола
Совет! При подсчете количества древесины требуется к предварительным расчетам прибавить 10% запаса.
Помимо древесины, также потребуются следующие материалы и инструменты:
- рубанок, стамеска, электрический лобзик;
- дрель и сверла;
- отвесы;
- карандаш;
- гидроизоляционный материал, пароизоляция;
- гравий и песок;
- бетон;
- брус сечением 10х8 см.
Общая схема прохождения влаги через пароизоляционный материал
Следует помнить, что в любом случае понадобится несущая основа. Это может быть железобетонный фундамент, который создается прямо на участке. Далее создается черновой пол – основа из деревянных балок. Также создать пол в каркасном доме можно на балках, вкопанных в землю, то есть на основе столбчатого фундамента.
Цены на доски для пола
доски для пола
Создание основания и установка лаг
Шаг 1. Первым делом необходимо создать основу-фундамент. В данном случае дом будет возводиться на столбчатом фундаменте. Для начала участок земли размечается в соответствии с проектом. В определенных точках необходимо произвести бурение небольших скважин для установки столбов фундамента. Диаметр отверстий – 20 см, глубина – около 1 м.
Бурение скважин для столбов
Шаг 2. После этого в каждую подготовленную лунку нужно установить трубы из асбестоцемента длиной 1,3 м и диаметром 10 см. Шаг между соседними элементами не должен превышать 2 м. Но обычно придерживаться рекомендуется шага 80-100 см.
Установка труб из асбестоцемента
Шаг 3. Вокруг столбов лунки нужно засыпать песком, который после этого требуется тщательно утрамбовать и пролить водой, чтобы он сидел как можно плотнее. Далее в каждую асбестоцементную трубу заливается свежая строительная смесь (цемент – 1 ч, вода и щебенка – 5 ч, песок – 4 ч). Также после заливки в каждую трубу нужно установить пластины, на которых потом будут фиксироваться лаги.
В трубы заливается строительная смесь
Трубы готовы к дальнейшим работам
Шаг 4. После этого начинается создание нижней обвязки. Доски, используемые для ее воплощения и имеющие параметры 5х15 см, устанавливаются ребром. Доски внутренние соединяются друг с другом в углах будущего дома шурупами.
Создание нижней обвязки
Шаг 5. Далее к доскам изнутри фиксируются доски срединной части, а затем – и внешние. Притом используются для крепления все те же шурупы. При помощи рубанка нужно обстрогать верхнюю часть досок. Они должны быть ровными, что можно проверить при помощи уровня. Остается изготовить лишь пазы, куда будут устанавливаться лаги. Для последних можно использовать брус 5х10 см или 5х15 см. Они также фиксируются при помощи абсолютно любого крепежного материала.
Лаги будут укладываться в специальная пазы
Шаг 6. Лаги требуется укладывать по линиям столбчатого фундамента, ровно и аккуратно, и фиксировать на обвязке.
Устанавливаются лаги
Шаг 7. Должен получиться примерно такой же каркас, как на фотографии. После этого к лагам прикрепляются рейки 3х3 см. Для фиксации также может быть использован любой материал. Эти рейки понадобятся для того, чтобы выполнять функцию некой опоры для краев досок пола. Также между лагами лучше сделать перемычки. Они укрепят конструкцию и дадут возможность лучше фиксировать доски конструкции. Шаг между перемычками должен составлять примерно 1,25 м.
Пример готового каркаса
Шаг между перемычками должен составлять примерно 1,25 м
Создание чернового пола
Далее, когда собраны самые основные части полов в каркасном доме, требуется создать черновой пол. Для него можно купить доску необрезную, ОСП, фанеру и т. д. Ею зашиваются все лаги. Вот тут как раз и пригодятся опорные бруски, если в качестве материала для чернового пола используется ОСП. Важно помнить, что на этом этапе производятся работы, связанные с утеплением и гидроизоляцией.
Шаг 1. Между лагами и перемычками требуется положить любой теплоизоляционный материал. Это может быть минеральная вата, пенопласт, эковата, перлит и т. д. Он укладывается так, чтобы до краев лаг оставалось свободное пространство – необходимы вентиляционные зазоры.
Укладка утеплителя
Шаг 2. На этом же этапе важно провести и все основные коммуникации. В противном случае сделать их будет впоследствии сложнее.
Коммуникации также проводятся на этом этапе
Шаг 3. Далее поверх утеплителя нужно уложить пароизоляционный материал и зафиксировать его. Он обеспечит защиту пирога от влаги, идущей снаружи дома, а также даст возможность излишкам влаги не задерживаться изнутри. Отдельные полотна пароизоляции укладываются обязательно с нахлестом друг на друга, а стыки фиксируются и соединяются между собой, чтобы обеспечить оптимальный уровень защиты.
Укладка пароизоляции
Шаг 4. После этого нужно положить плиты ОСП толщиной 3-3,5 см. Также можно положить и обычные доски. Зазор между отдельными элементами листовых материалов должен составлять несколько миллиметров (обычно оставляют 2 мм). Если его не предусмотреть, то пол со временем может деформироваться.
Монтаж плит ОСП
Шаг 5. После этого этапа можно оформлять чистовые полы.
Полы этажом выше
По большому счету, в двухэтажном каркасном доме пол второго этажа по конструкции не будет отличаться от пола, обустроенного на первом. Но в этом случае теплоизоляционных материалов потребуется меньше. Здесь лучше больше внимания уделить звукоизоляционным работам – так удастся уберечь нижние этажи от громких звуков шагов сверху, стука и прочего шума.
На заметку! Утеплители обладают и звукоизоляционными свойствами. Так, минвата и эковата вполне могут выступить как звукоизоляционные материалы.

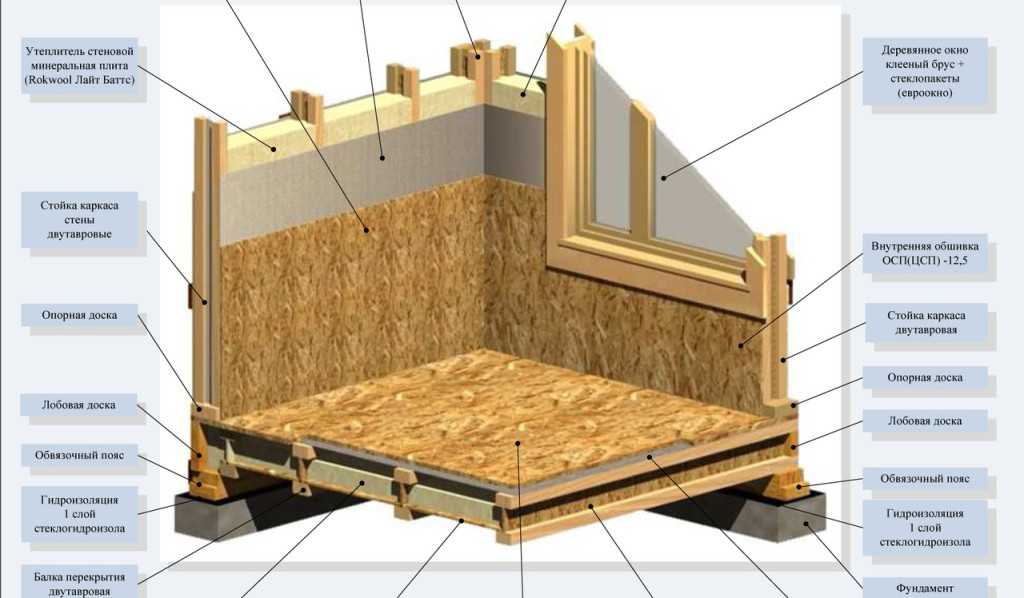

Схема устройства пола
Основа пола на втором этаже – межэтажное перекрытие. Его требуется монтировать на основе обвязки верхнего этажа, сделанной по тому же принципу, что и на первом этаже. Перекрытие можно сделать из бруса, легкого металлического профиля. В любом случае, должны использоваться не тяжелые материалы, а те, которые имеют наименьший вес, но являются достаточно прочными. Единственное ключевое отличие между полами первого и второго этажа – это отсутствие во втором случае пароизоляционного материала.
Видео – Пол в каркасном доме
Система теплых полов
Если есть опасение, что зимой полы в каркасном доме будут все-таки холодными, то можно продумать систему подогрева пола. Лучший вариант – использование нагревательных матов. Они укладываются на черновой пол, поверх формируется цементная стяжка, а затем уже укладывается финишное напольное покрытие. Как вариант можно использовать электрические инфракрасные теплые полы. Главное – правильно изучить технологию монтажа перед произведением работ, чтобы не допустить ошибку.
Инфракрасный теплый пол
Важно! Черновое основание и бетонная стяжка должны быть ровными. Убедиться в этом поможет строительный уровень. Если стяжка будет неровной, то, к сожалению, ряд отделочных материалов для полов использовать для финишных работ не получится. Например, кривых полов не терпят ламинат и керамическая плитка. А вот линолеум от небольшой кривизны хуже чувствовать себя не будет.
Водяной теплый пол в каркасном доме
Если есть идея сделать теплые полы в таком доме, то об их создании следует задуматься еще на этапе проектирования. Особенно если планируется обеспечить обогревом весь дом.
Как можно сэкономить?
Наши соотечественники всегда стараются получить как можно больше, потратив при этом как можно меньше средств. Обычно это не самое лучшее решение, ведь скупой платит дважды, но иногда может быть вполне оправданным. Итак, при строительстве каркасного дома межэтажные перекрытия и полы можно делать с использованием старой доски или ровных деревянных дверных полотен.
Утепление пола в каркасном доме
Старую доску порой можно купить прямо на строительном рынке по бросовой цене. Главное, чтобы она была не гнилой и достаточно прочной. Зато она сухая, и вряд ли со временем полы поведет. Старые межкомнатные двери можно поспрашивать у знакомых. Они вполне сгодятся в качестве чернового основания и дадут возможность сэкономить достаточно большие суммы, которые затем можно потратить на более дорогие обои или понравившееся, но дороговатое покрытие для полов.
Финишный этап
В качестве финишного покрытия для полов в каркасном доме можно использовать любой материал. Подойдет и паркетная доска, и ламинат, и плитка. Важно лишь учитывать требования каждого материала к условиям монтажа, чтобы потом не жалеть о сделанном выборе.
Ламинат
Так, например, ламинат не любит кривых полов. Но зато он дешевый, и его можно укладывать в абсолютно любых помещениях, кроме разве что ванной комнаты, где уровень влажности априори повышен. Ламинат не любит воду и будет разбухать под действием влаги. Так что в санузле и ванной от него лучше отказаться и положить там керамическую плитку либо такой привычный всем линолеум.
Линолеум — дешевый и простой в укладке материал
Кстати, последний – также дешевый и простой в укладке материал, который благодаря разнообразию рисунков можно укладывать в любом помещении, даже в спальне. Если он был выбран правильно, то даже с ним интерьер будет выглядеть дорого и красиво.
Хорошо подойдут для монтажа пола в каркасном доме паркет, виниловая плитка. Керамическую плитку лучше всего использовать только в помещениях с повышенной влажностью – она плохо сохраняет тепло, и, вполне возможно, с ней полы будут просто чересчур холодными. Если же имеется система теплого пола, то за этот аспект можно не переживать.
Виниловая плитка – это собирательное название, которое принято распространять на несколько отличающихся друг от друга вида покрытий
Порой владельцы каркасного дома желают сделать обычные деревянные полы и, как говорится, почему бы и нет. Дерево – материал не только красивый и благородный, он – экологически чистый. С деревянными полами можно не беспокоиться о наличии вредных веществ в помещении, так как браться им просто неоткуда. Зато пахнут полы из дерева просто восхитительно.
Как вариант «деревянного» пола можно использовать паркет. Тоже достаточно красивый, но сложный в уходе материал. Да и в монтаже не прост. Но если выбор пал на него, то дом точно будет изнутри выглядеть богато и уютно.
За паркетом ухаживать сложнее
Этапы укладки паркета
Полы в каркасном доме – задача, пожалуй, доступная для решения каждому. Настолько просто создать пол не получится ни в одном другом варианте. Причина проста – конструкция максимально облегчена и собирается по ходу строительства самого дома. И так действовать намного проще, чем делать полы и даже черное основание прямо внутри построенного помещения. Но, к сожалению, такой вариант подойдет только для каркасного дома.
теплый пол, лаги своими руками, как сделать пирог, из чего водяной пол, стяжка, конструкция, фото и видео
Содержание:
Основные особенности устройства
Особенности укладки лежней
Установка столбов
Основа из лаг и обвязка
Создание теплоизоляционного слоя
Настил на лаги
Напольное покрытие в каркасном доме
Данная статья о том, как произвести устройство пола в каркасном доме своими руками.
Речь пойдет о монтаже – от трамбования грунта под опорные столбики, на которые монтируются лаги, до облицовки напольным покрытием.
Основные особенности устройства
В сравнение с другими строениями у каркасного дома имеется преимущество, одновременно являющееся недостатком. Работы по созданию пола начинают сразу после подготовки фундамента. Недостаток в том, что лаги в каркасном доме, используемые в качестве основания, могут быть намочены и нужно осуществлять монтаж исключительно в теплое и сухое время. При этом лаги должны быть выровнены по линии горизонта при помощи строительного уровня и крен не может быть более 1 сантиметра на метр покрытия пола.
Стоит отметить, что еще на подготовительном этапе при создании фундамента в него внедряются анкеры, на которых закрепляются лежни (доски). Их прокладывают с шагом до 2 метров за 30 сантиметров от углов. Они выступают функциональной частью при установке лаг.
Что касается лаг, то интервал между ними должен составлять около 3 метров, если используются лаги размером 5×20 сантиметров.
Особенности укладки лежней
Начиная укладывать полы в каркасном доме своими руками, необходимо осуществить укладку лежней. Применять лучше всего доски 5-сантиметровой толщины с шириной, равняющейся толщине фундамента. Рекомендуется использовать древесину, устойчивую к воздействию влаги. Обычно используется лиственница, поскольку она слабо поддается гниению, но обработку антисептиком производить необходимо даже при использовании высококачественной древесины.
Процесс укладки выглядит следующим образом:
- для начала укладывается двухслойная гидроизоляция с использованием рулонного рубероида;
- далее производится разметка под вставку крепежей. Чтобы пометить доску, ее нужно уложить на анкер и ударить по поверхности, после чего на нижней части останется отметина в том месте, где нужно будет просверлить отверстие;
- просверленные доски насаживаются на анкера и затягиваются, прижимаясь к полу.
Установка столбов
Если лаги пола в каркасном доме установлены на расстоянии более 3 метров, потребуется оборудование специальных опор – столбов из кирпича. Основанием для такой опоры выступает армированный бетон, залитый в квадратной форме с пропорциями 40х40 сантиметров. Сам столб в сечение представлен квадратом со стороной 25 сантиметров – 1 кирпич.
Укладка при этом производится следующим образом:
- производится разметка с определением места закладки опор. Даже при максимальном расстоянии пролета между столбами лаги укладываются на расстоянии около 70 сантиметров. Использование досок при этом должно быть ориентировано на 4-сантиметровую толщину;
- для начала выкапываются неглубокие ямки 25-30 сантиметров и утрамбовываются. Можно создать ручной инструмент для трамбовки: бревно с закрепленным квадратным обрезком доски и ручками;
- в заготовленные углубления засыпается песок (слой –5 сантиметров) и его заливают водой, чтобы усадить;
- дно и боковые стенки покрываются полиэтиленовой пленкой, которая не позволяет жидкости в цементном растворе просочиться в грунт до полного застывания. По факту затвердевания основания пленка будет защищать его от воздействия влаги в грунте;
- в залитый раствор укладывается сетка из арматуры, а поверх углубления создается опалубка, которая позволит создать основания высотой большей на 5 сантиметров, чем сама яма;
- бетонная смесь, используемая для создания основания, изготавливается из цемента, песка и щебня в пропорции 1:3:3;
- застывший в течение 3 дней бетон покрывается рубероидом, и на его поверхности начинается укладка кирпичных столбиков. Необходимо придать им высоту по отмерянному ранее горизонту, а при недостаче уровня его повышают все тем же цементным раствором. Если опора будет неровной, то и покрытие на фото и при визуальном осмотре будет выглядеть низкокачественным, что еще хуже, возможны его деформации в местах особых искажений высоты;
- подготовленные столбики также укрываются гидроизоляционным материалом.
Основа из лаг и обвязка
Своеобразный пирог пола каркасного дома содержит на столбиках каркас из лаг, который, помимо всего прочего, придется обвязать. Использовать в качестве лага и материала для обвязки можно доску с толщиной в 5 сантиметров и шириной в 20-25 сантиметров.
Монтаж осуществляется путем установки элемента на ребро. Чтобы закрепить лежни, лаги и обвязку между собой рекомендуется применять оцинкованные уголки или простейший крепеж в виде гвоздя. Забивать гвозди нужно под углом в торцевую часть доски, но прочность каркаса при этом значительно снизится.
Монтируется конструкция пола в каркасном доме из лаг следующим образом:
- обвязка ставится вертикально на внешний край основания;
- далее при соблюдении определенного интервала производится установка и фиксация лаг;
- наконец каждый лаг закрепляется на столбике при помощи уже имеющихся оцинкованных уголков.
Не нужно задумываться о том из чего сделать пол в каркасном доме, если в наличие отсутствуют длинные доски, используемые в качества лаг. Элементы меньшей длины объединяются между собой таким образом, чтобы стыковка производилась на столбиках.
Создание теплоизоляционного слоя
Чтобы сделать теплый пол в каркасном доме можно использовать любой утеплитель с подходящими пропорциями. Популярно для этой процедуры использовать базальтовую, эко или стекловату. Помимо этого нужно будет уложить поверх утеплителя слой пароизоляции, а под материал подкладываются технические доски в качестве основания.
Процесс укладки выглядит следующим образом:
- поверх лаг устилается техническая доска, на которую будет уложен слой теплоизоляции. Доски закрепляются простыми гвоздями. Если недопустимо излишнее повышение поверхности пола, можно с торцевой части лага прибивать бруски, на которые будет укладываться доска;
- поверх настила укладывается гидроизоляционная мембрана;
- сверху настилается выбранный материал для теплоизоляции. Желательно не оставлять пустот в этом слое, но и мять вату не рекомендуется, чтобы сохранить ей высокую плотность, обуславливающую лучшее сохранение тепловой энергии.
Толщина слоя должна быть такой, чтобы оставался зазор для вентиляции конструкции пола.
Настил на лаги
Под теплый пол и напольное покрытие не заливается стяжка в каркасном доме, а применяется обычный дощатый настил (прочитайте: “Как сделать теплый пол по деревянным лагам своими руками”). Используются для этого обычно шпунтованные доски с толщиной от 3 сантиметров. Значение толщины доски увеличивается с расхождением в расстоянии между соседними лагами. Для минимального 3-сантиметрового изделия хватит 40 сантиметров интервала между лагами, а при 4 сантиметрах придется увеличивать шаг до 70 сантиметров.
Процесс укладки настила выглядит следующим образом:
- первая доска закрепляется шипом в сторону стены с отступом в 10-20 миллиметров. Такой зазор нужен, чтобы избежать деформации покрытия при расширении досок при воздействии температур и влаги. Подобное направление выбирается исходя из того, что доски стыкуются друг с другом путем подбивания и ударное воздействие лучше осуществлять на ровную сторону с пазом, а не деформировать шип;
- процесс стыковки цикличен и повторяется до тех пор, пока не будет осуществлен настил по всей площади, но между досками рекомендуется стыки делать в разбежку. В таком случае стыки должны располагаться на лагах, что позволяет повысить прочностные характеристики настила.
Фиксировать дощатый настил можно саморезами, шляпки которых утапливаются во избежание повреждения слоев, располагаемых выше.
Напольное покрытие в каркасном доме
До того как осуществить финишную отделку полов могут быть монтированы теплые водяные полы в каркасном доме, если существует необходимость в подобном способе обогрева помещения.
В качестве напольного покрытия при этом рекомендуется использовать ламинат, который лучше всего будет исполнять роль напольного покрытия, не влияя на структуру расположенных ниже слоев пола. Внешне покрытие выглядит очень эстетично и его не стыдно опубликовать на фото или представить гостям. Читайте также: “Делаем пол второго этажа по деревянным балкам своими руками”.
Итог
В статье подробно описано, как сделать пол в каркасном доме своими руками. Процедуру эту назвать сложной нельзя, но потребуется терпеливость и четкость выполнения работ. Если возникают определенные трудности в процессе монтажа, всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от подбора материалов до монтажа каждого слоя и наладки системы теплых полов.
Черновой пол в каркасном доме
Перекрытия в каркасном доме Плотность утеплителя для стен каркасного дома Устройство пола первого этажа каркасного дома Какая должна быть толщина утепления стен каркасного дома
При строительстве каркасного дома важно правильно обустроить пирог пола на первом этаже, ведь эта конструкция защищает дом от холода и влаги. Вот почему моя бригада всегда старается сделать все в лучшем виде.
К монтажу чернового пола мы приступаем после установки нижней части пирога пола поверх свайного или ленточного фундамента.
Давайте знакомиться.
Я – Михаил, директор компании СТМ-Строй.
Я более 10 лет занимается возведением каркасных домов в Московской области. А это мои завершенные проекты.
По всем вопросам строительства каркасных домов можно звонить лично мне, по телефону: +7(495) 241-00-59 – проконсультирую, рассчитаю, подскажу.
Черновой пол в каркасном доме выполняет роль основания, служащего опорой для напольного покрытия.
Способ обустройства чернового пола определяется тем, какой фундамент заложен под дом, а также от типа грунта. При выполнении заказа я организую строительство бетонных полов, уложенных поверх грунта, или поверх лагов. Первый вариант реализуется только на ленточном или плитном фундаменте, но чаще всего люди заказывают традиционный пол на деревянных лагах. Тем более что каркасные дома, как правило, строятся именно на сваях.
Черновой пол как полноценный этап строительства дома
Черновой пол каркасного дома должен быть идеальным, в противном случае в дом будет проникать влага с улицы. Поэтому мы не допускаем наличия перепадов высоты, превышающих 1 сантиметр. Для этой цели я провожу тщательные измерения прежде, чем начать монтажные работы.
В качестве настила при обустройстве чернового пола каркасного дома на винтовых сваях используют доски. Лучшим вариантом я считаю шпунтованную доску, настеленную поперек лаг и закрепленную гвоздями.
Если ведется строительство жилого дома, предназначенного для круглогодичного проживания, то обязательно наличие утепления в виде минваты или пенопласта, что позволяет:
- увеличить коэффициент теплоотдачи;
- равномерно отапливать помещение, снизив расходы топлива или электроэнергии;
- избавиться от сквозняков.
При желании под черновой пол можно заложить систему «теплый пол», обогревающую пирог пола и увеличивающую эффективность отопления. Водяной контур, уложенный под напольное покрытие, быстро нагревает пол, повышая уровень комфорта в здании.
Мои фото отчеты о построенных домах
Посмотрите, как я со своей бригадой возводим каркасные дома в подробных фоторепортажах
Мы не делаем секретов, показываем вам весь процесс строительства каркасного дома по шагам.
Из чего состоит черновой пол
Его обустройство начинается в самой нижней части пирога пола. Мы предпочитаем использовать для этой цели необрезную или шпунтованную доску. Вариант с фанерой или ОСП – удел дачных домиков или хозяйственных построек, я стараюсь не пользоваться такими ненадежными материалами.
Важно!
В каркасном доме есть возможность установить поверх чернового пола дополнительные лаги, выполняющих роль обрешетки, вмещающей пирог пола. При таком подходе увеличивается несущая способность конструкции, но сокращается полезный объем первого этажа.
Подбор материала
Каркасный дом выигрывает по сравнению с аналогами за счет малого веса, что позволяет снизить расходы при строительстве фундамента. Но при этом наша задача – сделать такое здание стойким, способным выдержать плохую погоду и многолетнюю эксплуатацию.
За счет упрощенной технологии строительство ведется быстро, но я всегда напоминаю своим ребятам о необходимости точного соблюдения технологии, а клиентам – о важности подбора качественного материала. Для обустройства пирога пола используют разные стройматериалы, выполняющие различные цели, но наибольшую нагрузку принимает на себя древесина. Ее я предлагаю традиционно разделять на две основных разновидности:
- хвойные. Такое дерево отличается высоким содержанием смолистых веществ, из-за чего повышается устойчивость к влаге, микроорганизмам. Но долговечность материала сравнительно низка, что отображается и в невысокой цене;
- лиственные. Чаще всего речь идет о дубе или осине. Они обойдутся вам значительно дороже, зато выстроенные из них полы способны выдержать большую нагрузку. При должном уходе он способен пережить эксплуатацию в течение десятков лет.
В любом случае для строительства нужно подбирать качественный материал. Не советую использовать сырое дерево, иначе оно попросту лопнет, как только освободится от лишней влаги. Я предпочитаю работать с первосортной древесиной, влажность которой не превышает 20%. Оптимальная длина доски – 2 метра, лучше, если все они будут закуплены из одного источника, что позволит сохранить единый оттенок и фактуру. Как видите, очень важно правильно выбрать, чем сделать черновой пол в каркасном доме.
Посетите любой из моих объектов как готовый так и строящийся
Позвоните и я вам покажу любой из моих построенных домов и все детально расскажу.
Мои стройки
ЗВОНИТЕ мне в любое время +7(495) 241-00-59 (Михаил)
Как сделать черновой пол в каркасном доме
По моему личному мнению – такую задачу могут выполнять только профессионалы. Ведь лишь мы знаем до мелочей весь алгоритм монтажных работ. Первое, что нужно сделать – разработать проект, в котором будет указана точная информация о использованных стройматериалах и размерах конструкции.
Порядок укладки пирога чернового пола
Под этим названием подразумевается вся совокупность элементов, из которых состоит пол. Их укладку я произвожу, в точности соблюдая алгоритм, шаг за шагом. Поэтому перед установкой чернового пола нужно собрать всю конструкцию воедино.
Первым делом нужно уложить лежни – доски либо брусья устанавливаем при помощи анкерных болтов. При фиксации надо следить за тем, чтобы вся конструкция была идеально ровной. Их толщина не должна превышать 50 мм, ширина – 150 мм. Как мы проводим монтаж:
- укладываем доски прямо поверх бетонных плит бетонной обвязки свайного фундамента или непосредственно на ленточное основание;
- определяем лучшее место для фиксирующих болтов;
- заготавливаем отверстия;
- монтируем гидроизоляцию;
- ставим доски, крепим их анкерными болтами;
Далее мы проверяем уровнем, горизонтальна ли созданная поверхность. Если да, то устройство чернового пола в каркасном доме можно продолжать.
Следующий этап – установка опор и балок пола. Процесс включает такие этапы:
- разметка соответственно проекту, определяющая место фиксации опорных элементов;
- проверка соответствия высоты опор при помощи бечевки;
- нарезка брусьев с сечением 100 на 100 с последующей установкой отрезанных элементов согласно плану;
- установка гидроизоляции под брус;
- фиксация опор гвоздями;
- монтаж балок концами в карман. Для этого мы применяем специальные вкладыши.
Если балки оказываются слишком длинными, мы отпиливаем лишние куски. При нехватке длины недостача компенсируется посредством стыковки балок на опорах. Фиксация элементов выполняется посредством рифленых гвоздей.
Последний штрих – создание обвязки и укладка лагов. Основные этапы:
- укладка досок в параллельном положении по отношению к балкам пола;
- разметка будущего местоположения лагов с шагом 40 см по обеим сторонам конструкции;
- установка лагов.
Важно!
Перед тем, как делать черновой пол в каркасном доме, следует использовать образовавшееся между лагами свободное пространство для утепления. Я предлагаю клиентам на выбор разные материалы, отличающиеся по эффективности и стоимости.
Поэтапный монтаж чернового пола на свайном фундаменте
При возведении дома на сваях следует особое внимание уделить качеству собранной конструкции, поскольку с нижней стороны древесина будет постоянно находиться под разрушительным воздействием окружающей среды. Перед укладкой черновой основы проводим гидроизоляцию чернового пола в каркасном доме – выбранный материал укладывается на нижние доски, под каждую балку и опору, а также на дно образованных лагами ячеек.
Далее монтаж включает такие этапы:
- закладка теплоизоляции. Лучше сделать выбор в пользу дорогостоящей минеральной или базальтовой ваты – при малом объеме такой материал дает надежную теплозащиту;
- стыки заделываются строительным скотчем или задуваются монтажной пеной. Это позволит удалить мостики холода, что снизит теплопотери и увеличит эффективность конструкции;
- обустройство термического контура цоколя. Цоколь служит обязательным элементом, выложенным из декоративного кирпича или оформленным с применением сайдинга. Оба варианта одинаково эффективны, поэтому я в этой ситуации предоставляю клиенту полную свободу выбора;
- установка досок. Подбирается оптимальная ширина и толщина материала для того, чтобы он мог выдержать будущую нагрузку. Уложенные доски можно дополнительно отшлифовать и покрыть защитными средствами для повышения долговечности.
После этого устройство чернового пола в каркасном доме можно считать завершенным. Как бы ни была отделана подпольная часть, я предусматриваю в конструкции наличие «продухов» – отверстий, через которые пирог пола будет вентилироваться естественным образом.
Монтаж чернового пола на ленточном фундаменте
Процесс установки отличается незначительно. Здесь тоже нужно сначала разработать план, и обустроить пирог пола поверх лагов. Поскольку ленточная конструкция способна выдержать повышенную нагрузку, поверх можно установить более массивную каркасную конструкцию, способную выдержать высокую нагрузку. Соответственно увеличивается размер балок, опор и лагов для того, чтобы созданная из них структура соответствовала своему назначению.
Основные этапы:
- установка гидро- и пароизоляции, защищающей от проникновения грунтовых вод;
- монтаж основных элементов пирога пола;
- закладка утепляющего материала;
- задувка щелей монтажной пеной;
- установка строганных досок – ключевого элемента чернового пола.
Ленточный фундамент может выдержать высокую нагрузку, поэтому можно использовать тяжелые виды утеплителей, такие как минеральная или базальтовая вата.
Ваша выгода при обращении ко мне
строю сам – 100% гарантирую качество
Все работы выполняю лично, у меня своя бригада
17 лет опыта
По началу занимался кровлями, но уже более 12 лет строю каркасные дома
Стройматериалы без наценки
все материалы вам привезу по закупочной цене (сравните мои сметы)
99% довольных заказчиков
которые рекомендуют меня друзьям
за 17 лет был всего 1 гарантийный случай (исправил в течении 2 дней) Можете смело искать отзывы обо мне в интернете по названию сайта или по Степанов Михаил
Укладка чернового пола на втором этаже
Межэтажное перекрытие и пирог пола на первом этаже подвергаются различным нагрузкам, поэтому способ их обустройства заметно отличается. Например, здесь нам уже не обязательно закладывать дополнительное утепление, поскольку оба этажа подключены к одному отопительному контуру.
Зона под полом второго этажа является одной из наиболее теплых в доме. Поднимаясь естественным образом, горячий воздух задерживается здесь, его температура на 9-11 градусов превышает температуру пола. Конечно, клиенты далеко не всегда меня слушаются, поэтому я лишний раз не спорю – ведь не мои деньги уходят на ветер. А работу мы все равно делаем на совесть.
Важно!
Совсем другое дело, если в доме нет полноценного второго этажа, а вместо него – холодное чердачное помещение. В таком случае в пирог пола второго этажа нужно заложить утепляющие материалы, иначе на эффективное отопление у будущих владельцев уйдет слишком много ресурсов.
Пирог пола с черновым покрытием формируется на основании балок перекрытия, принимающих на себя основную нагрузку.
В зависимости от особенности постройки структура пирога пола на втором этаже включает такие элементы:
- опорные элементы. Устанавливаются поверх стартового слоя из строганных досок, уложенных поверх балок перекрытия. В качестве опоры используются дополнительные балки или лаги;
- утепление. На выбор укладывается полимерный или минеральный материал;
- звукоизоляция. Обеспечивается путем установки специальных мембранных материалов, или монтажом плотных листов теплоизоляции – их разрыхленная структура блокирует распространение звуковых волн;
- монтаж наружных досок. Служат верхней частью чернового пола. Их можно отшлифовать, и покрыть лаком или краской, чтобы использовать в качестве основного напольного покрытия, или применить как основу для нового напольного покрытия.
Если вы утепляете перекрытие минеральной ватой, потребуется дополнительный слой гидроизоляции. Этот материал не отличается устойчивостью к влаге, поэтому он нуждается в дополнительной защите.
Как построена моя работа
Шаг 1.
Ваше обращение
Я вам детально рассказываю все тонкости ( отвечаю на все вопросы, помогу сделать правильный выбор и рассеять все сомнения)
Шаг 2.
Проектирование
Лучше что бы у вас было четкое понимание чего вы хотите, если его нет, я вам помогаю с проектированием дома
Шаг 3.
Стоимость
Подробная смета (пример сметы ссылка) на материалы и на работы. Оплачиваете все по факту выполнения ( никаких предоплат)
Шаг 4.
Строительство
Строим дом, проводим коммуникации и отделку, учитываем все ваши правки в процессе и сдаем готовый дом
Какие гидроизоляционные материалы использовать?
Подполье первого этажа, особенно если оно стоит на свайном фундаменте, постоянно подвергается воздействию влаги. Древесина легко разрушается и теряет исходные свойства, если ее не защитить должным образом. Существует немало изоляционных материалов, каждый из них со своими плюсами и минусами. Я всегда предлагаю на выбор такие решения:
Название | Плюсы | Особенности | Минусы |
---|---|---|---|
Гидроизол | Не гниет, удобен при монтаже, отличается гибкостью. | Изготовлен из стекловолокна, на которое наложен наполненный пластификаторами битум | Высокая цена в сравнении с рубероидом. Укладка возможна только на очищенную поверхность. |
Пергамин | Низкая цена, универсальность, небольшой вес. Обладает высокой прочностью на разрыв. | Хороший пароизолирующий материал. Являет собой пропитанный битумным раствором картон. | Нельзя укладывать при низкой температуре. Не выдерживает ультрафиолетового излучения. При сильном нагреве выделяет неприятный запах и токсичные вещества. |
Рубероид | Ценовая доступность, универсальность, упрощенный монтаж. | Картон, пропитанный легкоплавными нефтяными битумами и защитным покрытием, препятствующим слипанию материала. | Малый срок эксплуатации, не превышающий 5-ти лет. Не выдерживает множественных температурных перепадов. |
Лак/краска | Легко наносится, не требует профессиональных навыков. | Красящие и лакирующие составы создают пленку, препятствующую проникновению влаги в древесину. | Малый срок эксплуатации, по истечению которого дерево остается без защиты. |
Лак и краска в качестве гидроизоляции чернового пола в каркасном доме используется исключительно с наружной стороны нижнего перекрытия здания, построенного на сваях. Наиболее надежный материал такого типа – горячие битумно-полимерные и холодные эпоксидно-каучуковые покрытия.
Планируете монтаж чернового пола? Обращайтесь, сделаю!
Получив базовые понятия о том, что такое черновой пол в каркасном доме, вы сможете лучше понять особенности этой важнейшей конструкции, обеспечивающей эффективную и комфортную эксплуатацию здания. Как видите, чтобы сделать все правильно нужно немало знаний и опыта. Все это есть у меня и моих подчиненных, поэтому построенные нами дома славятся своей долговечностью и надежностью.
мой опыт – ваши сэкономленные деньги и нервы.
Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю – это бесплатно
+7(495) 241-00-59Я доступен для звонков 7/24 – буду рад вам помочь, обращайтесь!
Какова цель чернового пола по сравнению с подстилающим слоем?
И вспомогательная роль балок
По
Ли Валлендер
Ли Валлендер
Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также более 13 лет дает советы по благоустройству дома.
Узнайте больше о The Spruce’s Редакционный процесс
Обновлено 12.07.22
Рассмотрено
Келли Бэкон
Рассмотрено Келли Бэкон
Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, жилищном строительстве и реконструкции, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.
Узнайте больше о The Spruce’s Наблюдательный совет
Факт проверен
Эмили Эстеп
Факт проверен Эмили Эстеп
Эмили Эстеп — биолог растений и специалист по проверке фактов, специализирующийся на науках об окружающей среде. Она получила степень бакалавра журналистики и магистра наук в области биологии растений в Университете Огайо. Эмили работала корректором и редактором в различных онлайн-СМИ в течение последнего десятилетия.
Узнайте больше о The Spruce’s Редакционный процесс
Ель / Марго Кавин
Прямо под вашими ногами находится гениальный метод многослойного напольного покрытия, который использовался на протяжении веков. Он гибкий, прочный, недорогой, его можно менять и ремонтировать. Этот метод включает в себя три слоя напольного покрытия, которые поддерживают так называемый чистовой пол (тот, который вы видите и по которому ходите). К таким слоям под чистовой пол относятся:
- Подложка: Подложка – это слой напольного покрытия, который располагается непосредственно под чистовым полом. Подложка не считается конструктивным элементом и иногда необязательна. Подложка обеспечивает гладкую поверхность, на которую ложится видимый чистовой пол.
- Черный пол: Черный пол является важным средним слоем системы напольных покрытий. Цель чернового пола состоит в том, что он предлагает структурно прочную плоскую поверхность для удержания подстилающего слоя и чистового пола. Лучшим материалом для чернового пола обычно является фанера из-за ее прочности. Черновой пол не всегда фанерный. Он также может быть изготовлен из OSB (ориентированно-стружечная плита), которая иногда предпочтительнее из-за ее прочности и доступности.
- Балки: Балки составляют нижний структурный слой пола, поддерживающий другие нагрузки пола. Балки состоят из отрезков дерева (или стали), расположенных параллельно друг другу для создания прочного слоя.
Нажмите «Воспроизвести», чтобы узнать разницу между черновым полом, подстилающим слоем и балками
Финишный пол (или напольное покрытие)
Финишный пол (также известный как напольное покрытие), который вы видите и по которому ходите, может включать в себя такие варианты, как керамическая плитка, массивная древесина, ламинат, инженерная древесина, роскошный винил, ковровое покрытие или другой материал поверхности. При необходимости можно заменить материал отделки пола. Он не обеспечивает структурной поддержки. Если бы вы сняли напольное покрытие, вы бы увидели слой более прочного пола, возможно, подложку или черновой пол, оба из которых служат для поддержки и стабилизации всей конструкции пола.
Ель / Марго Кавин
Подложка
Вы не всегда можете найти подкладку, потому что она не требуется. Подложка — это всегда плавающий тип напольного покрытия, и ее никогда не следует приклеивать к основанию с помощью клея, если вам нужно отремонтировать какой-либо слой. Вот виды подложек для полов с разной отделкой:
- Древесина: Если вы укладываете паркет из твердой древесины или паркетной доски, вы можете положить ровную фанеру без дефектов, специально предназначенную для подстилающего слоя.
- Плитка: Для влажных, покрытых строительным раствором покрытий, таких как плитка и каменные полы, в качестве подстилающего слоя может использоваться цементная плита.
- Ламинат: Подложка для ламината представляет собой тонкую пену, которая поставляется в рулонах и затем склеивается лентой.
Ель / Марго Кавин
Черный пол
Практически во всех домах, за редким исключением, есть подполы. Черновой пол – это то, что опирается на балки. Пол толстый, не очень красивый и по нему трудно ходить. Черный пол прибит к лагам, но если он расшатается или деформируется, полы могут скрипеть. Черный пол из фанеры или ОСП обычно имеет толщину от 19/32 дюйма до 1 1/8 дюйма. Если у вас пол из бетонных плит, сама плита может считаться черновым полом.
Ель / Марго Кавин
Балки
Балки являются важными структурными частями многослойной матрицы пола, потому что они поддерживают каждый слой пола над ним. Балки изготавливаются из инженерной древесины, клееного бруса или габаритных пиломатериалов. Однако, если у вас бетонный пол, у вас не будет балок. За исключением домов с бетонными плитами, во всех домах есть балки, поддерживающие полы.
Ель / Марго Кавин
При изменении количества слоев
В редких случаях у вас может быть только один слой напольного покрытия. Вот необычные обстоятельства, при которых слои напольного покрытия могут меняться:
- В старых домах полы из твердой древесины могут быть прибиты гвоздями непосредственно к балкам, что означает отсутствие черного пола.
- Паркетные полы можно укладывать прямо на черновой пол, используя только лист красной канифольной бумаги в качестве барьера и без настоящей подложки.
- Если основание достаточно гладкое, подложка может не понадобиться для укладки ламината.
С другой стороны, полы иногда имеют более трех слоев. Например, когда старый дом был капитально отремонтирован, обычно можно увидеть много слоев старого и нового пола, если время и стоимость работ по удалению ненужных слоев пола были непомерно высокими.
Определение типа и толщины
Часто бывает необходимо выяснить тип и толщину слоев вашего пола, если вы заменяете чистовой пол. У вас может возникнуть ситуация, когда требуется особое качество подстилающего слоя или чернового пола. Вот некоторые примеры:
- Керамическую плитку или натуральный камень необходимо укладывать на прочные, ровные и непрогибающиеся слои.
- Для тяжелых предметов, таких как чугунные ванны, холодильники и стиральные машины, требуется прочный пол.
- Для внутренней ненесущей стены требуется самое прочное основание пола.
Вот несколько советов, как определить толщину вашего напольного покрытия и/или чернового пола. Вам понадобится линейка с прямым краем или рулетка.
- Вентиляционное отверстие для обогрева пола : Снятие напольного вентиляционного отверстия для отопления, вентиляции и кондиционирования воздуха — лучший способ проверить общую толщину пола. Если у вас центральное отопление и/или кондиционер с вентиляционными отверстиями в полу, их очень легко снять, потянув прямо вверх. Когда вентиляционное отверстие удалено, у вас есть широкий и четкий обзор поперечного сечения вашего пола.
- Верх лестницы : Иногда в верхней части лестницы есть незавершенное отверстие, через которое можно увидеть поперечное сечение всего этажа. Даже если лестница полностью отделана, приблизительные показания толщины можно получить, измерив расстояние от верха подступенка до верха чистового настила.
- Подвал и подвальные помещения : Этот метод может дать вам приблизительное представление о слоях, если потолок и балки подвала открыты. Поднимите руку и попробуйте вставить поверочную линейку или рулетку через любое пространство или зазор, который вы найдете между панелями черного пола, и запишите измерения.
- В шкафу или кладовой : Этот метод измеряет только толщину напольного покрытия. Часто шкафы или кладовые не имеют плинтуса. Поместив линейку вдоль стены, вы можете вставить ее между напольным покрытием и стеной, двигая ее вниз, пока она не коснется пола.
Ель / Марго Кавин
Из чего состоит конструкция пола
Избегайте трещин, скрипов и дефектов пола в вашем доме, разбираясь в компонентах — схемы включены : полы, стены и крыша. Среди всех доступных строительных материалов древесина наиболее часто используется в Северной Америке, поэтому с нее мы и начнем.
Почему дерево?
Древесина является лучшим строительным материалом по нескольким причинам. Одна из них — традиция: исторически Северная Америка была малонаселенной, а старовозрастные леса были в изобилии по всему континенту. Древесина также может быть легко переработана в столбы, балки, балки пола, стропила крыши и другие компоненты конструкции дома. Кроме того, в то время как опытный плотник может творить чудеса с деревом, новичок может построить небольшой деревянный дом.
Великое нововведение в деревянном каркасе появилось в начале 19 века.ХХ века с индустриализацией Северной Америки. Сбор деревьев стал более эффективным, как и переработка деревьев в объемные пиломатериалы, которые можно было использовать для каркаса. Лесопилки, большие и малые, вырастали везде, где был лес и способ транспортировки срубленных деревьев, например, по водному пути.
Наряду с массовым производством каркасных пиломатериалов развивалось массовое производство гвоздей. Гвозди больше не ковали вручную на месте или поблизости, они стали обычными и недорогими. Между массовым производством пиломатериалов и гвоздей деревянные каркасные конструкции стали повсеместными, а культовый плотник с молотком в руке, поясом с гвоздями и, возможно, одним во рту, стал символом американского домостроения.
Вот основы того, как плотники строят первую часть надземной части дома: пол.
Bud Dietrich, AIA
Элементы деревянного пола
Начальный уровень, истинный и квадратный. После того, как бетонное основание будет готово и затвердеет (хорошо высохнет и затвердеет), строитель может приступить к устройству пола. Это начинается с нанесения герметика на верхнюю часть фундамента. Уплотнитель подоконника представляет собой тонкий сжимаемый материал, который обеспечивает воздушный барьер между деревянной рамой и бетонным основанием.
Уплотнитель подоконника помогает создать энергоэффективное здание, закрывая зазоры между грубым и неровным бетонным основанием и деревянной плитой подоконника — обычно 2 на 6, обработанной под давлением для защиты от насекомых, влаги и повреждений, вызванных стихией.
Важно, чтобы плита порога была обработана таким образом, так как ее близость к земле делает ее особенно склонной к гниению. На самом деле, во многих старых домах подоконник сгнил, в результате чего наружные стены осели, и на внутренней отделке появились трещины. Порог можно заменить, но это недешевая операция.
Порог крепится к фундаменту анкерными болтами. Эти болты встраиваются в бетонную стену фундамента и имеют резьбовые концы. После того, как плита порога установлена и выровнена, к анкерным болтам прикручиваются гайки, и все фиксируется.
Бад Дитрих, AIA
Балки перекрытий и открытая планировка. После того, как пластина порога будет опущена, вы можете установить балки пола. Обычно это пиломатериалы размером 2 на 6, 2 на 8, 2 на 10 или 2 на 12. Используемый размер будет зависеть от пролета (насколько далеко между опорами) должна пройти балка. Обычно используется размер 2 на 10, который может охватывать около 15 футов.
Альтернативой балкам перекрытия “2-by” (размерные пиломатериалы) являются ферменные балки. Они особенно полезны для пролетов 18 футов и более.
Всегда консультируйтесь с местным строительным отделом, прежде чем приступить к строительству дома, так как код зависит от местности. Например, некоторые строительные отделы требуют, чтобы в домах, построенных с балками с длинными пролетами, была установлена система пожаротушения. Это то, что вам обязательно нужно знать, прежде чем планировать бюджет своего проекта.
Бад Дитрих, AIA
Платформа на века. Затем поверх лаг укладывается черновой пол из фанеры.
Обычно фанерный пол толщиной 3/4 дюйма и листами размером 4 на 8 футов следует приклеить и привинтить к нижележащим балкам. Это не может быть слишком подчеркнуто, так как есть много скрипучих полов и кафельных полов, на которых образуются трещины, вызванные тем, что черный пол не был надежно прикреплен к балкам. На самом деле, скрипучие полы, которые существуют в старых домах, являются результатом черных полов, сделанных из 1-дюймовых досок, которые оторвались от балок, заставляя их скрипеть при приложении давления.
Современный фанерный материал для чернового пола имеет конфигурацию шпунт-паз. Непрерывная мембрана, образованная путем установки шпунта одного листа в паз соседнего листа, улучшает общие структурные характеристики и износостойкость этих оснований.
Качественно уложенный черный пол будет иметь большое значение в долгосрочной перспективе, поскольку фактическая отделка пола — будь то дерево, плитка или что-то еще — будет иметь меньше дефектов.
Подробнее в разделе «Знай свой дом»: Из чего состоит фундамент дома
Спонсор
Дюссельдорф | Individuelle Lösungen für jedes Einrichtungsprojekt!
Каркас пола кабины – Каркас деревянного пола своими руками
Деревянная конструкция пола
Узнайте больше о полах в нашем руководстве ЗДЕСЬ!Когда вы строите свой крошечный деревянный дом, каркас пола является важной частью. Мы уже затрагивали тему пола в статье о различных слоях и элементах каркаса пола или различных типах полов, а сегодня мы рассмотрим каркас пола кабины и то, как его построить.
Деревянный каркас пола
Стандартный деревянный каркас пола состоит в основном из балок перекрытия. Балки, расположенные по повторяющейся схеме с перпендикулярными элементами жесткости между ними, могут быть соединены металлическими соединителями, плотницкими соединениями или различными способами крепления. Они могут опираться либо непосредственно на фундаменты, либо на опоры перекрытий (балки), лежащие на фундаментах и идущие в направлении, перпендикулярном лагам.
Каркас пола в деревянном домике, типы- A. Каркас пола с несущими и балками
- б. Ввернуть в увеличенное отверстие
- с. Металлическая застежка
- д. Гвозди сбоку
- E. Одноуровневая рама пола
- ф. Гвозди или винты
В первом случае, когда несущие элементы находятся на одном уровне, общая высота пола меньше, что также означает уменьшение количества необходимого материала и затрат. С другой стороны, последний вариант с опорами, поддерживающими лаги пола, обеспечивает лучшую несущую способность, а также распределение нагрузки, а также имеет более легкий способ сборки. Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.
Каркасы деревянных полов на разных типах фундаментов- A. Каркас пола полигональной беседки на винтовых сваях
- б. Соединение доски
- C. Простая рама пола на столбчатом фундаменте
- с. Металлическая застежка
- д. Столярный половинный шарнир
- E. Простая рама пола на подставках
Что касается «более простого» подхода к каркасу пола крошечного дома и одноуровневому каркасу, он используется, например, в таких конструкциях, как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки. -несущая способность, ни теплоизоляция. Напольные рамы могут иметь различные размеры и конструкции и довольно легко конструируются. Что касается фундамента, то достаточно будет простых шурупов, плитного или столбчатого фундамента или самодельных блоков, прикрепленных непосредственно к лагам пола.
Хотите узнать больше о строительстве деревянных полов? Или другая часть здания DIY и небольшая деревянная конструкция? У нас есть для вас отличный книжный путеводитель — Как построить крошечный дом! Множество полезной информации, иллюстраций, руководств и фотографий помогут вам пройти каждый этап процесса строительства.Каркас перекрытия небольшого дома
Важным моментом в конструкции каркаса деревянного перекрытия является так называемый блокинг – раскос, состоящий из деревянных балок, расположенных перпендикулярно между балками, предотвращающими их наклон, скручивание или перемещение. Существует больше возможностей размещения этих элементов жесткости. Вокруг лестницы или в других случаях, когда требуется больший проем, его «бордюры» – балки и опоры по краям проема необходимо удвоить из соображений статики.
Деревянные балки перекрытия
Установка балок и балок для деревянного перекрытия также предлагает несколько вариантов. Две регулируемые балки можно просто сбить вместе, чтобы создать одну несущую часть, так называемую балку внахлестку . В сращенной балке достаточно длинная обрешетка (кусок дерева) прикрепляется достаточным количеством гвоздей к двум балкам, чтобы скрепить их вместе. Металлические соединители, называемые подвесками для балок , могут скреплять балки и балки в случаях, когда высота доски должна быть уменьшена на высоту балок. Точно так же деревянные доски, идущие вдоль балок, называются 9.0044 ригели могут поддерживать и скреплять балки перекрытия.
Балки перекрытий и их соединения- A. Балки внахлестку
- B. Сращенная балка
- C. Подвески для балок
- D. Балки на лестнице
- Блокировка между балками
- Балки
- Луч
- Струп, прибитый гвоздями к балкам
- Балочные подвесы
- Сборная балка
- Бухгалтерская книга
Балки каркаса пола кабины
Как и в случае с другими частями каркаса пола крошечного дома, существует больше типов лаг пола или балок на выбор. Как и почти в любой части строительства своими руками, вы также можете повысить экологичность своей маленькой хижины или крошечного дома и поискать переработанные балки, полученные после сноса старых зданий и т. д. Начиная с материала, помимо деревянные балки перекрытий бывают также различные составные, сочетающие в себе такие материалы, как дерево, фанера, ДСП, ламинат, сталь и другие.
Различные типы балок каркаса пола крошечного дома- A. Обрезная деревянная балка
- B. Коробчатая балка
- C. Клееный брус
- D. Брус из клееного бруса
- E. Сборная балка
- F. Брус из клееного бруса
- G. Балка стальная
- H. Перекладина
Помимо материалов, балки перекрытий также различаются способом сборки самой балки. Наиболее распространенным является, вероятно, простой деревянный брус 9.0045 . Если две части деревянных досок свинчены или прибиты вместе, это называется наращиваемой балкой , ширина которой обычно кратна 1 ½ дюйма / 90 мм.
