Насос для теплого пола: расчет, выбор, установка

Водяной подогрев пола — экономичная при эксплуатации система, но она сложна, трудоемка и дорога на процессе монтажа. Она состоит из большого количества компонентов, которые нужно связать и согласовать между собой. Одним из элементов является насос для теплого пола. Это далеко не самая габаритная и не самая дорогая составная часть, но от правильности его выбора и установки зависит эффективность и работоспособность системы в целом.

Функции

Водяной теплый пол отличается от традиционной системы отопления тем, что длина контуров значительная — до 120 метров в максимуме, а диметр труб обычно небольшой 16-20 мм. В каждом контуре имеется множество поворотов. Потому становится ясным, что для нормальной работы обогрева понадобится принудительная циркуляция. И именно насос для водяного пола обеспечивает достаточную для нормальной температуры скорость движения теплоносителя по трубам. Более того, для поддержания стабильной температуры будет лучше, если насос будет иметь несколько скоростей.

Такие устройства называют регулируемыми и их работой можно управлять вручную или использовать для этого автоматику.

Выбор насоса для теплого пола — довольно сложная и ответственная задача

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы  — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают  производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

• Pн — мощность отопительного контура, кВт;
• tобр.т — температура теплоносителя в обратке
• tпр.т — температура подачи.

Если контуров несколько, определяете расход по каждому из них и складываете. Сумма расходов всех контуров и будет требуемой производительностью агрегата.

Разница температур в системах водяного отопления составляет обычно 5^оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного  теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним  (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + ΣК) /(1000),

• H — напор насоса;
• П — гидравлическое сопротивление погонного метра трубы,
• Па/м; L — длина труб наиболее протяженного контура, м;
• К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение  в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Какой насос для теплого пола выбрать

Правильно рассчитать параметры — это еще не все. Нужно выбрать тип насоса, материал, из которого он изготовлен и фирму-производителя. Это ничуть не менее важно, чем верные характеристики.

Для бытового использования подходят два типа оборудования:

• Насосы с мокрым ротором. Это устройства не самой большой мощности, но в большинстве случаев их производительности достаточно для обеспечения работоспособности теплого пола площадью до 400 м². «Мокрым» ротор называется потому, что крыльчатка находится непосредственно в теплоносителе, соответственно, охлаждение и смазка происходят с его использованием. Это оборудование популярно потому, что тихо работает, потребляет мало электроэнергии и отличается высокой надежностью.
  Строение насоса с мокрым ротором

• Агрегаты с сухим ротором отличаются повышенной мощностью. В этом случае ротор находится в отдельной герметичной емкости. Ему периодически требуется техническое обслуживание — чистка и смазка. Но такое оборудование в частных домовладениях может быть использовано, пожалуй, только для устройства фонтанов.

  Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

С выбором типа все просто: устанавливаем агрегат с мокрым ротором. Параметры рассчитали. Но есть еще и такие тонкости, как маркировка и размер (длина) насоса.

Как выглядит вживую насос с мокрым ротором, как «громко» он работает, посмотрите в видео.

Маркировка и материал корпуса

Это две или три цифры типа: 25/40, 25/60-130 или 32/80 и т.п. Первая цифра — диаметры входных/выходных отверстий в миллиметрах. То есть в приведенной маркировке присоединительные размеры 25 мм и 32 мм. Вторая цифра — это высота подъема, которую обеспечивает данная модель. В приведенном примере это 4 метра, 6 метров и 8 метров. Если перевести  атмосферы, то это 0,4 атм, 0,6 атм, 0,8 атм. Третья цифра — монтажная длина, то есть размер всего устройства от одного конца, до другого. В нашем примере это 130 мм.

Расшифровка маркировки циркуляционных насосов

Теперь определимся с материалом корпуса. Если трубы выбраны правильно, то проблем быть не должно: система замкнутая и кислорода мало, так что ставить можно будет агрегат из любого материала. Но если вы не учли кислородопроницаемость и в системе этот активный окислитель присутствует, то чугунный корпус вашей системе противопоказан. Тогда ставьте с корпусом из нержавейки или из полимера.

Что касается фирм. Лучше всего брать оборудование европейских производителей. При выборе насоса для водяного теплого пола лучше не экономить: от того как стабильно работает этот элемент, зависит ваш комфорт и наличие тепла в доме. Выбирайте самые лучшие фирмы, с самой хорошей репутацией. Хорошо зарекомендовали себя немецкие кампании Grundfos и Wilo. Но в случае с Wilo нужно смотреть на страну, для которой изготовлена продукция: те, которые идут на рынок СНГ и Китая чаще выходят из строя. Так что будьте внимательными.

Особенности установки

Куда бы вы ни ставили циркулярный насос, его ротор должен быть направлен горизонтально. В принципе, вертикальная установка возможна, но тогда при выборе нужно учесть, что в таком варианте он будет терять порядка 30% мощности.

При монтаже в системе водяного пола насос чаще ставится в подающем трубопроводе, но уже после смесительного узла (тут температура будет для него нормальной).

Хотя есть схемы, в которых он стоит в «обратке» или в байпасе подмеса. Некоторые схемы предусматривают наличие двух насосов. Так два автономных устройства рекомендуют устанавливать в двухэтажном доме: по одному на каждом уровне. Так легче регулировать напор в каждой из веток.

Чаще всего циркуляционный насос устанавливают в подающем трубопровода после группы помеса

При заполнении системы в ней обязательно будет присутствовать воздух. Его наличие может блокировать движение теплоносителя: образуется воздушная пробка. Не во всех коллекторах есть возможность спустить воздух. Потому во многих насосах имеется специальный выпускной вентиль. Это небольшой диск на лицевой панели, на котором имеется канавка. В канавку упираетесь отверткой и немного поворачиваете диск против часовой стрелки. Воздух начинает выходить (подставьте какую-то посуду, потому что постепенно с пузырьками воздуха начнет выходить вода). Когда вода пойдет сплошной струйкой без пузырьков, клапан перекрываете, повторно запускаете систему и еще раз пробуете выпустить воздух.

Иногда, прежде чем весь воздух будет удален, требуется повторить процедуру несколько раз.

Есть еще одна особенность систем водяного теплого пола. Если вы не используете низкотемпературные источники (конденсационные газовые или электрические котлы), то перед подачей воды в трубы пола, в горячую воду от котла подмешивается охлажденная из «обратки». Все, конечно, можно собрать из отдельных элементов, но можно купить и насосно-смесительный узел (или насосную группу) в сборе. Они бывают разного состава и, соответственно, цены, но выполняют основную функцию: поддерживают заданную вами температуру воды на входе в коллекторный узел. Но в основе этой группы приборов лежит все тот же насос, и выбирать его нужно по параметрам, которые мы рассчитали выше.

Неисправности насосов и способы их исправления

Если в качестве теплоносителя используется обычная водопроводная вода, то на крыльчатке постепенно откладываются соли. Активизируется процесс, если температура воды превышает 55^оС. Потому многие модели имеют встроенный терморегулятор и просто отключают устройство до тех пор, пока состояние воды не придет в норму.

Устанавливая насос для теплого пола помните, что его ротор должен быть направлен горизонтально

Но соли все равно понемногу скапливаются. Во время отопительного сезона, пока насос работает постоянно, особых проблем не возникает. Но вот при запуске системы после летнего перерыва часто насос «не качает». Он гудит, но никакого движения теплоносителя нет. Все потому, что соли закоксовали ротор, и он не может провернуться. Решить проблему можно, если вручную (отверткой или каким-то другим инструментом) провернуть крыльчатку несколько раз. Если вам удалось сдвинуть ротор, и крыльчатка сделала несколько оборотов, можно считать, что насос в рабочем состоянии. Устанавливаете его на место и включаете. Все должно работать.

Еще раз о том, почему нужно выбирать для отопления регулируемые насосы смотрите в этом видео.

Итоги

Насос для теплого водяного пола — важная составляющая, которая обеспечивает работоспособность всей системы. Потому так важно правильно рассчитать его производительность и напор. Если с расчетом возникли сложности, может есть смысл обратиться к профессионалам, так как покупка нового — недешевое удовольствие (вряд ли кто-то согласится поменять на другую модель потому что вы ошиблись в расчетах).

Как выбрать и установить насос для водяного теплого пола самостоятельно

Существуют несколько основных критериев, помогающих покупателю выбрать насос для водяного теплого пола. К ним относится: производительность и мощность оборудования. При выборе также следует обращать внимание на технические аспекты и параметры водяного контура, на которые планируется установить насос.

Обязательно ли нужен насос на тёплый пол

Особенностью системы обогрева «теплые полы» является использование труб небольшого диаметра. При укладке контура допускается множество изгибов, что влияет на беспрепятственную циркуляцию жидкости. Нагрев теплоносителя ограничен температурой 40°С.

Все эти факторы влияют на работу и эффективность обогрева. В результате любое нарушение приводит к выходу из строя водяного контура, появлению воздушных пробок. Поэтому тёплый пол водяной без насоса, это ошибочное решение, хотя некоторые хозяева и прибегают к нему, пытаясь сэкономить на комплектующих.

Установленный циркуляционный насос позволяет создать необходимое давление в системе отопления, обеспечить циркуляцию теплоносителя. Установка насоса в систему тёплых полов обеспечивает решение самых распространенных проблем, связанных с эксплуатацией системы отопления. Но это становится возможным, только при условии грамотного подбора циркуляционного оборудования.

Без насоса, теплые водяные полы могут работать в следующих случаях: подсоединение к центральной системе отопления или горячего водоснабжения (полотенцесушитель). Некоторые газовые котлы сразу оборудованы для подключения нескольких водяных контуров отопления. При подключении устанавливать циркуляционное оборудование нет необходимости, так как оно уже встроено в корпус водогрейного оборудования.

Какие бывают насосы для водяного пола

Выбирая, какой насос выбрать, следует учесть, что, несмотря на просто огромный ассортимент самого разного оборудования, существует всего две основных разновидности:

Насос влажного типа

Особенностью конструкции является то, что ротор (движущаяся часть) имеет непосредственный контакт с теплоносителем. Насосы сырого типа, это оптимальный вариант для отопления частного дома.

Производительности оборудования хватает исключительно для коротких контуров. Устройство не подходит для многоэтажных зданий с большой отапливаемой площадью.

Насос сухого типа

Ротор не имеет контакта с теплоносителем. В результате достигается высокий КПД (до 80%). Устройство насоса объясняет высокий уровень шума, создающийся при работе, что и является главным недостатком «сухой» конструкции.

Устанавливать оборудование с ротором сухого типа следует только в отдельных помещениях. Производительности установки достаточно, чтобы обеспечить необходимое давление в системе многоэтажного дома, поэтому устанавливать дополнительный циркуляционный насос на теплый водяной пол вряд ли понадобится.

Конечно, подбор насоса для водяного теплого пола не ограничивается только внутренним устройством оборудования. Производители предлагают установки, способные работать в полностью автоматическом режиме: самостоятельно менять скорость циркуляции теплоносителя, создавать большее давление в случае необходимости, запускать и останавливать работу устройства при возникновении аварийных ситуаций.

Блок управления насоса может иметь и простую конструкцию с механическим управлением. Продукция с механическим принципом контроля намного дешевле и, как правило, устанавливается в небольших частных помещениях.

Как правильно подобрать насос для пола

Следует обратить внимание на несколько критериев, гарантирующих, что выбор циркуляционного оборудования будет сделан, верно:

• Производительность – указывается в кубометрах. Цифровое значение указывает, сколько м³ теплоносителя сможет перекачать насос в течение часа. Расчет мощности насоса для водяного теплого пола выполняется с помощью умножения общего объема теплоносителя в системе отопления на 3. В результате получится среднее значение производительности необходимое для поддержания соответствующего давления в водяном контуре.
• Давление – для теплого водяного пола малого объема теплоносителя критерий давления практически неважен. Но если планируется отопление помещения больших размеров, подключение в одну сеть несколько участков отопления, тогда следует обратить внимание и на коэффициент рабочего давления.
  Произведя расчет производительности циркуляционного насоса, и подобрав подходящую модель, следует убедиться, что технические параметры устройства позволят поддерживать необходимое давление, независимо от количества изгибов и длины контура.
• Потребление электроэнергии – современные модели снабжены модулем отключения насоса. Модуль позволяет автоматически регулировать работу устройства и отключать его при отсутствии запроса на нагрев в контролируемых зонах, что в несколько раз снижает потребление электроэнергии. Управление насосом контролируется встроенным программатором, имеющим функцию «ночного режима».
• Скорость – обычные бытовые насосы имеют три рабочих скоростных режима. Так как существует очевидное влияние скорости насоса на обогрев водяных полов, следует подбирать оборудование с высокими показателями прохождения теплоносителя за минуту.
• Остальные технические характеристики циркуляционных насосов для водяного пола. Обратить внимание следует на особенности эксплуатации конструкции. Производитель отдельно указывает на тип возможного теплоносителя, температуру и другие показатели.
  Немаловажным фактором, влияющим на выбор, является интенсивность шума во время работы. Малогабаритные циркуляционные насосы для водяного тёплого пола наименее шумные, экономичные и практически безотказные в работе.

Точный гидравлический расчет насоса сможет сделать только грамотный специалист, имеющий профильное образование. Поэтому при выборе оборудования для больших помещений или многоэтажного здания, лучше всего обратиться за профессиональной помощью.

Где лучше поставить насос

В обычных системах отопления циркуляционный насос ставится исключительно на обратку, непосредственно перед котлом. Но в случае с теплыми полами, этот вариант далеко не лучший.

Схема подключения насоса предусматривает монтаж насосного оборудования на подаче теплоносителя. Это обусловлено особенностью работы и эксплуатации водяного контура.

Нарушения герметичности резьбовых соединений, наличие перепадов в высоте трубы уложенной в пол, сбои в работе системы отопления – приводят к появлению воздушных пробок. Насос ставится на подачу, чтобы максимально предотвратить завоздушивание системы и при необходимости выдавить воздух.
{banner_downtext}
Остальные варианты подключения насоса, также имеют место. Но как показывает практика, если запустить насос, стоящий на подаче теплоносителя, можно достичь лучших результатов.

Почему завоздушивается насос

Причины завоздушивания как системы отопления, так и непосредственно самого насоса обычно заключаются в нарушении правил монтажа и эксплуатации оборудования. Некоторым домовладельцам приходится стравливать воздух по несколько раз в течение недели.

Что поможет избежать этого?

1. Устранить воздушные пробки из водяного контура. Сделать это необходимо еще до включения нагрева теплоносителя для системы теплых полов.
2. Установить сепараторы или воздушные клапаны.
3. Время от времени проводить обслуживание станции. Сервис особенно необходим, если возросла потребляемая мощность насоса (отражается на расходе электроэнергии) или появились неотапливаемые зоны.
4. Запрещается резко менять температурный режим и давление в системе.

В инструкции по эксплуатации приводится подробное описание, как можно самостоятельно удалить воздух, попавший в корпус насоса.

Водяные теплые полы не могут нормально работать без циркуляционного оборудования, за исключением, когда водяной контур подключается к уже работающей центральной системе теплоснабжения.

5 лучших насосов для теплого пола

При обустройстве системы теплого водяного пола необходимо обязательно устанавливать насос. Он сможет преодолевать гидравлическое сопротивление, заставляя воду двигаться по трубам, вне зависимости от количества их изгибов и равномерно отдавать тепло.

Чаще всего циркуляционный насос для теплого пола состоит из двигателя с крыльчаткой, соединенного с корпусом. Дополнительно в устройстве предусмотрена гайка, чтобы стравливать воду. Есть модели с двумя двигателями, рассчитанные на максимальные нагрузки (второй подключается, когда не справляется первый мотор). Их выбирают для больших зданий в холодных регионах.

На что обращать внимание при покупке

Выбирая, какой насос лучше для теплого пола, учитывайте следующие технические параметры:

• Мощность. Измеряется в литрах в час либо кубических метрах. Чтобы насос справлялся с нагрузкой, этот показатель должен превышать общий объем жидкости, залитой в контур, в 3 раза.
• Тип мотора. Может быть «мокрым» и «сухим». Отсюда и названия – «насос мокрого типа» для теплого пола, «насос сухого типа». В первом случае мотор оказывается в перекачиваемой воде, которая его и охлаждает. Это обеспечивает надежность, бесшумную эксплуатацию, экономичность и невысокое КПД (до 50%). В насосе «сухого типа» мотор прячется в герметичном корпусе, поэтому периодически его нужно чистить и смазывать. КПД у таких моделей достигает 80%, служат они дольше, но при работе шумят.
• Напор. Чем больше диаметр труб и длина системы, тем больший напор должен быть у насоса для теплого пола. Если пренебречь этим параметром, устройство может начать перегреваться, из-за чего сократится срок его службы.

Жестких требований к материалу корпуса не предъявляется.

Лучшие насосы для теплого пола

Есть несколько хороших насосов для теплых полов – какой из них выбрать, решайте сами. Разобраться в этом вопросе нам поможет статья на сайте Бригадир-инфо.ру и методические указания на сайте Минстроя России

Grundfos

Торговая марка из Дании, которая занимается производством насосного оборудования больше 70 лет. У ее циркуляционных приборов хорошие отзывы потребителей. В мире они также ценятся за оптимальное соотношение цены и качества. В настоящее время модели изготавливаются не только в Дании, но также в Сербии, Германии, Китае. Они бесшумны, экономичны, выпускаются в широком ассортименте. У некоторых предусмотрен дисплей с цифровым индикатором, где отображается потребление энергии, мощность.

Другие преимущества насоса Grundfos для теплого пола:

• защита от перегрева;
• летний режим – защищает от заклинивания в случае длительного простоя;
• три скорости;
• режимы пропорционального и постоянного давления;
• функция AUTO ADAPT – обеспечивает автоматическую работу, определяя, что нужно системе отопления в тот или иной период времени.

Контролировать все показатели можно с помощью специального приложения для смартфона.

Wilo

Насосы для теплого пола торговой марки Wilo ценятся за высокие показатели энергоэффективности и долговечность. Бренд существует уже около века, поставляя качественное насосное оборудование для систем отопления.

Преимущества:

• защита корпуса от коррозии и теплоизоляция;
• защита двигателя от перегрева;
• широкий модельный ряд – есть устройства «мокрого» и «сухого» типа;
• минимальное энергопотребление – около 3 Вт;
• простота в обслуживании;
• низкий уровень шума.

Из недостатков бренда называют сравнительно высокую стоимость, однако такие насосы для теплого пола окупаются уже за год, ведь их можно регулировать, уменьшая и увеличивая обороты и, соответственно, мощность, в зависимости от температуры воздуха за окном.

DAB

Итальянский бренд, который также изготавливает качественные циркуляционные насосы для теплого пола. Это модели «мокрого типа», которые выбирают часто для коттеджей, загородных домов.

Преимущества:

• защита от попадания влаги;
• экономичность – большинство моделей бренда потребляют 78 Ватт, новинка Evosta – 35 Ватт;
• корпус с теплоизоляционным кожухом;
• функция спуска воздуха.

Рассчитаны на максимальное рабочее давление 10 бар.

Oasis

Насос подходит для монтажа в системы теплого пола квартир и домов. Изготавливается китайским брендом Forte. Характеризуется продолжительным сроком эксплуатации, благодаря корпусу из чугуна или дюраля, компактными размерами.

У моделей предусмотрено 3 скоростных режима, но использовать их рекомендуется с чистой, не сильно загрязненной примесями водой (для сравнения: некоторые устройства Wilo могут работать даже в агрессивной среде).

В то же время многие покупатели называют насосы Oasis лучшим вариантом для бюджетных систем теплого пола, так как они стоят дешевле европейских аналогов.

Lowara

Итальянский бренд, который занимается производством насосов больше 40 лет. Его устройства характеризуются высокой производительностью, длительным сроком эксплуатации.

Преимущества:

• защита от феррита и отложений – они притягиваются магнитными деталями;
• прочный чугунный или бронзовый корпус;
• детали из нержавеющей стали – из нее сделан узел ротора насоса для теплого пола;
• защита от высокой температуры и перегрузок;
• автоматический выпуск воздуха.

Другие хорошие насосы для контура теплого пола – Krakow, Sprut, Gross.

Как подобрать насос для теплого пола

Водяной обогрев пола предполагает большое количество труб с изгибами, которые создают преграды для свободного потока воды. Преодолевать эти преграды предназначен центробежный насос.

Проходя по трубам, вода теряет температуру, а значит давление в системе тоже падает, поэтому насос должен входить в отопительную группу. Включаться агрегат должен в момент понижения давления, после подогрева воды отключаться и быть способным работать на нескольких скоростях.

Принцип работы

Схема подключения насоса в системе теплый пол. (Для увеличения нажмите)

Водяной насос для теплого пола называют циркуляционным, потому как от его работы зависит циркуляция воды в системе отопления. Без насоса можно монтировать полы площадью максимум до 80 м².

При обустройстве полов большей площади длина выложенных труб увеличивается. Чтобы горячая вода достигала всех уголков пола, требуется принудительная циркуляция воды, которую создает водяной насос.

Конструкции центробежных агрегатов очень схожи. В основе насоса рабочее колесо, закреплено оно к приводному валу в корпусе рабочей камеры. У рабочей камеры два входа:

• всасывающий;
• нагнетательный.

Когда крыльчатка, приводимая в движение электродвигателем, вращается, происходит увеличение объема в зоне каждой из лопаток благодаря конструкции рабочей камеры. Создавшееся разряжение позволяет жидкости из приемного отделения перейти в рабочую камеру. Дальше вода с помощью вращающихся лопаток подается к выходному отверстию. А далее с помощью центробежной силы подается в нагнетающий канал.

Классификация

Есть агрегаты двух видов:

1. Сухой тип – жидкость не контактирует с ротором двигателя, для изоляции используется резиновые кольца или манжеты. Мощный, с высоким КПД. Нейтрален к жесткости воды.
2. Мокрый тип – моноблочная конструкция, ротор вращается в жидкости, которая служит в данном случае смазочным материалом. Работает бесшумно. Сохраняется рабочее состояние длительный период из-за минимального износа частей. В связи с малой мощностью, потребляет малое количество электроэнергии.

Классификация по скоростям:

• односкоростные – работают с одним температурным режимом;
• многоскоростные – скоростей больше двух, применимы для любых систем с разными температурами.

Для обустройства поверхности теплого пола идеальным может быть выбор трехскоростного типа. При прохождении воды по трубам уменьшается ее температура. Чем стабильнее скорость движения, тем равномерней происходит теплоотдача по всей поверхности.

Особенности корпуса

Насосы, используемые для обустройства теплого пола, обычно изготавливают простых и схожих конструкций.

Требования к конструкции следующие:

1. На изготовление корпуса используются прочные материалы: сталь нержавеющая, литой чугун, бронза (универсальные), либо особой прочности пластик.
2. На корпусе должны быть патрубки, чтобы подсоединять трубы.
3. Идеально, если крыльчатка будет изготовлена из износостойкого материала.
4. На корпусе должно быть приспособление для удаления воздуха из системы.

Рекомендации по выбору

Чтобы обеспечить нормальную циркуляцию горячей воды в системе, следует подбирать агрегаты, исходя из следующих рекомендаций:

1. В водной среде содержится кислород, поэтому не стоит устанавливать помпу с чугунным корпусом.
2. В водной среде достаточно большое содержание солей, которые могут оседать на роторе при температуре + 55°С и выше. Поэтому должен быть предусмотрен регулятор температуры, который отключит агрегат при определенном ее повышении, то есть работать как станция.
3. Если отопительный котел со стандартной панелью управления, в этом случае подключают таймер.

[advice]Замечание специалиста: чтобы обустроить теплый пол в индивидуальном жилище, не требуются насосы большой мощности. С такой работой вполне справится насос мокрого типа. Работает он тихо, технического обслуживания не требует, имеет длительный срок эксплуатации, к тому же цена на данный агрегат невысокая.[/advice]

Лучшие из лучших

Отличное качество продемонстрировали марки Grundfos (датские агрегаты) и Wilo — немецкого производителя.

Продукция обеих марок широко представлена в Интернете. Когда произведен расчет всех параметров, не сложно сделать онлайн выбор.

Grundfos – наиболее популярная марка. При выборе этой марки надо рассчитать требуемую мощность, которая бывает от 25 до 245 Вт. Основное преимущество данных агрегатов: дополнительное оснащение автоматическими блоками управления.

Совсем не уступает по качеству помпы марки Wilo. Их устанавливают по следующим причинам:

• обладают способностью поддерживать постоянную температуру воды;
• способны работать непрерывно, бесшумны, малое потребление энергии.

При подборе циркуляционного насоса нужно точно рассчитать требуемую мощность агрегата. Калькуляцию производят по формуле: Q = N /(t2- t1).

В формуле указаны: Q – производительность; N – мощность котла; t2 – температура после котла; t1 – температура в трубах.

После сбора всей информации выбрать можно подходящую для конкретных условий помпу. Каждый вид агрегата сопровождается подробным описанием и маркировкой.

Важно учесть рекомендуемые правила установки агрегата. К примеру, Grundfos устанавливают только горизонтально.

Циркуляционный насос не должен создавать большое давление в трубах, реагируя на понижение температуры теплоносителя. После окончания монтажных работ требуется прокачать всю отопительную систему, стравить воздух. Выполнение правил установки обеспечивает длительность эксплуатации.

Смотрите видео, в котором подробно разъясняется, как подобрать циркуляционный насос для теплого пола:

Оцените статью: Поделитесь с друзьями!

Насосы для теплого пола (Коллекторных систем)

Теплый водяной пол является альтернативным источником тепла как для централизованного, так и для автономного отопления. Систему устанавливают в частных и загородных домах, квартирах, офисах и других бытовых и производственных зданиях, и сооружениях. Для эффективного, экономичного и бесперебойного функционирования отопительного узла потребуется купить и установить циркуляционный насос, который отвечает движение теплоносителя внутри замкнутого контура, что обеспечивает необходимое давление и равномерное перемещение жидкости. Заказать и приобрести прибор как в Киеве, так и в Харькове не составляет труда. На рынке теплового оборудования Украины покупателям предоставляют модельный ряд изделий украинских и зарубежных брендов, предлагающих комплектующие по высокой и низкой стоимости. К особенностям насосов для теплых полов относят не только торговую марку и цену, но также внешний вид, форму, размер, характеристики, комплектацию и срок службы.

Прочный и долговечный

Поскольку от циркуляционного насоса зависит функционирования теплого пола, обогрев помещения и безопасность окружающих, советуем покупать изделия лучших брендов у проверенных и надежных поставщиков, которые напрямую работают с заводами производителями. К таким продавцам по праву относят интернет-магазин и магазин на рынке Барабашово, предлагающий покупателям Украины значительный выбор качественных комплектующих для разнообразных инженерных систем. На сайте представлен ассортимент приборов производства Grundfos, Wilo, Krakow, Koer. Независимо от страны выпуска купить прибор, возможно, по приемлемой цене. В процессе выбора и оформления заказа на водяной насос для теплых полов необходимо брать во внимание следующие технические характеристики:

• производительность;
• максимальный напор;
• рабочее давление;
• монтажную базу;
• рабочую температуру.

А также напряжение сети, количество скоростей, материал корпуса и стержня ротора, диаметр подключения, тип управления, устройство насоса для коллектора.

Работают эффективно и бесперебойно

Купить циркуляционные насосы для теплых полов по оптимальной цене в Украине, возможно, на сайте интернет-магазина. Несмотря на перечисленные параметры приборы предназначаются для длительного срока службы. На протяжении эксплуатационного периода проявляют стойкость к износу, значительным нагрузкам, механическим повреждениям и негативному воздействию окружающих факторов. Модели работают от электрической сети напряжением 220В и обеспечивают принудительную циркуляцию теплоносителя в системе отопления, за счет этого происходит быстрый и равномерный обогрев помещений. Насос для коллектора теплого пола состоит из следующих элементов: корпуса, патрубков для подключения вводных и выводных труб, крыльчатой лопасти и электромотора. Для изготовления корпуса используют чугун, латунь, нержавеющую сталь, отличающиеся высокой механической прочностью. Как стальная, так и латунная поверхность не трескается и не деформируется, сохраняет первоначальную форму, препятствует образованию плесени, ржавчины и коррозии. Стоит отметить, что движение теплоносителя в системе теплый пол происходит за счет вращения крыльчатой лопасти. Движение крыльчатки обеспечивает электромотор, который размещается на боковой поверхности насоса.

Обеспечивают быстрый и равномерный нагрев

К преимуществам циркуляционных насосов для коллекторных систем относят:

• бесшумную работу;
• компактные размеры;
• 3 скорости работы;
• поддержку постоянной температуры;
• незначительное потребление энергии.

Способность беспрерывной работы на протяжении длительного времени, простое подключение и управление. На протяжении гарантийного периода не потребуют ремонта или замены. Производители выпускают циркуляционные насосы для теплых водяных полов двух типов сухого и мокрого. В моделях сухого типа жидкость не контактирует с ротором двигателя за счет прочной и надежной изоляции. Изделия с мокрым устройством характеризуются моноблочной конструкцией, в которой ротор работает в теплоносители одновременно выступающим и в роли смазки. За счет этого прибор работает бесшумно и способен сохранять рабочее состояние на протяжении длительного периода. Помимо этого, насосы с мокрым ротором обладают малой мощностью и потребляют небольшое количество электроэнергии.

Насос для узла теплого пола может быть односкоростным и многоскоростным. Покупателям из Киева и Харькова предлагаем купить по выгодной цене приборы для коллектора с 3 скоростями. Многоскоростные изделия подходят для любых систем отопления с разными температурами. Модельный ряд насосов для теплых полов, представленный в интернет-магазине, характеризуется:

• прочностью;
• функциональностью;
• мощностью;
• практичностью;
• надежностью.

Циркуляционные насосы для водяного отопления и теплых полов отправляем грузовыми перевозчиками по регионам Украины.

Как выбрать циркуляционный насос для теплого пола?

Теплые полы для многих из нас сегодня перестали быть чем-то далеким и недостижимым. Благодаря массе информационной литературы, практическому использованию стало возможным оборудовать подобные системы отопления своими руками. Тем более сфера использования греющих полов значительно расширилась. Не только частные дома и коттеджи оборудуются теплыми полами. Даже при всех своих конструктивных недостатках городские квартиры сегодня можно оснастить греющими полами. Главное, как осуществить монтаж и как подбирать необходимое оборудование, расходные материалы.

Для теплого пола имеет решающее значение наличие дополнительного оборудования, с помощью которого греющий отопительный контур функционирует по назначению. Ключевым элементом в конструкции любого автономного отопления является циркуляционный насос, для теплого пола – это «сердце отопительной системы». Значимость этого прибора трудно переоценить, тем более, если подробно изучить схему работы теплых полов.

Принцип действия циркуляционного насоса в системе отопления «теплый пол»

Название устройства, циркуляционный насос, говорит само за себя. За счет работы ротора с крыльчаткой, подвижной и вращающейся части прибора, обеспечивается циркуляция жидкого теплоносителя в трубопроводе. Здесь уместно напомнить, что для центральной системы отопления или магистрали ГВС, наличие циркуляционного агрегата не обязательно. Благодаря централизованной подаче, в системе создается необходимо рабочее давление, обеспечивающее достаточно интенсивный поток теплоносителя в трубопроводах.

На заметку: циркуляционные насосы для централизованных систем отопления имеют не один, а несколько установок (насосных станций), с помощью которых горячий теплоноситель сначала распространяется до отапливаемых объектов, а уже потом, расходится непосредственно к потребителям.

Насосы, используемые для отопительных систем, могут работать как с котловой водой, так и с другими жидкими средами, использующиеся в качестве теплоносителя. Однако прибор, который представляет собой насос, рассчитанный для водяного теплого пола, работает только на воде. Следует об этом помнить.

Устанавливается агрегат сразу за трехходовым клапаном, который осуществляет подмес прохладной воды в систему. Для теплого пола требуется подбор насоса, который будет отвечать соответствующим параметрам всего автономного отопления. Агрегат, установленный в системе, должен вытягивать получаемую в результате подмеса жидкость для последующей подачи в коллектор. За счет того, что крыльчатка оснащена лопастями, во время вращения ротора внутри рабочей полости создается зона низкого давления. В результате вращения ротора с крыльчаткой, входящая в тело прибора жидкость под действием законов физики, продолжает дальше, только уже интенсивнее с увеличенной скоростью.

Вместе с предохранительным клапаном, байпасом и расширительным блоком насос составляет единый комплекс оборудования – насосно-смесительный узел. В результате работы насосной группы в петлях водяных контуров создается оптимальное рабочее давление, благодаря которому вода поступает в каждый отопительный водяной контур с нужной скоростью и интенсивностью.

Особенности конструкции прибора

*

По своей конструкции насос внешне напоминает улитку. Небольшой герметичный корпус имеет два патрубка – входной и выходной. В герметичном корпусе установлен электродвигатель который вращает ротор с крыльчаткой. Электронасос работает от домашней электросети напряжением 220В.

Конструктивно все агрегаты, используемые при работе с гидравлическими системами, делятся на два типа:

• тип оборудования с сухим ротором;
• оборудование влажного типа.

Прежде чем приступать к монтажу греющих полов и к подбору соответствующего оборудования, следует разобраться в нюансах обоих типов насосного оборудования.

Первый тип «с сухим ротором» — это прибор, основная работа которого выполняется сухим ротором без непосредственного контакта с водной средой. В данном типе ротор находится в герметическом положении и защищен от проникновения жидкости уплотнительным кольцом (сальником). Основная черта насосов этого типа —  высокий КПД. Некоторые модели имеют КПД до 85%. Однако для сухих моделей характерным является большая шумность во время работы.

На заметку: оборудование с сухим ротором имеют значительные размеры, в сравнении с моделями влажного типа. Такие приборы чаще используются для обеспечения работы отопительных систем в многоквартирных домах, или на производстве.

Для оборудования влажного типа отличительной особенностью является расположение ротора. Вращающаяся часть насоса непосредственно контактирует с водной средой. В изоляции находится только статор электромотора.

Здесь надо сказать, что при контакте с жидкостью происходит естественная смазка всех деталей вращающей группы. За счет этого сводится к минимуму шум, работающего двигателя, значительно увеличиваются сроки эксплуатации приборов.

Коэффициент полезного действия в мокрых насосах уступает аналогам с сухим ротором. Некоторые модели имеют КПД до 65-70%, а основная масса механизмов для теплых полов имеют КПД еще ниже. Но в данном случае приборы имеют и свои преимущества. Небольшие размеры, низкий шумовой порог. Такой насос удобен для теплого пола,  идеально подходит для бытового применения, тем более что мокрые агрегаты не нуждаются в обслуживании.

На что обращать внимание при выборе оборудования

*

Для того, что бы напольное отопление было эффективным, необходимо перед монтажом сделать определенные теплые расчеты. Потребуются точные данные и параметры работы практически всех элементов отопления. Не стоит сбрасывать со счетом и циркуляционный насос. К выбору модели и типа этого агрегата надо отнестись со всей серьезности.

На заметку: оборудовать теплый пол без насоса можно, если вы планируете отапливать таким способом небольшое помещение. К примеру, ванную комнату или детскую, помещения, где невелика отапливаемая площадь, принято подключать к системе ГВС или к батареям центрального отопления. Один водяной контур небольшой длины вполне справится с этой задачей, тем более что давление в системе достаточное, что бы теплоноситель расходился по водяной петле.

Во всех остальных случаях без насоса не обойтись. Как подобрать насос, если у вас большое количество водяных греющих труб, большая длина водяных контуров. Все это накладывает на систему отопления дополнительную нагрузку. Без принудительной циркуляции, без узла подмеса, такое отопление будет неработоспособна.

• Циркуляционный насос должен соответствовать техническим параметрам системы;
• Вам должна быть точно известна площадь отапливаемого помещения;
• Вероятность тепловых потерь в отопительном контуре.

Производительность

Выбрать насос вам поможет правильно представление о его производительности – одной из самых важных характеристик. Следует рассчитать максимальную производительность агрегата, которая потребуется для создания достаточного напора и постоянной циркуляции воды в системе. Этот параметр определяется в м³ за час работы насоса. По правилам термодинамики насос должен в среднем прогонять через себя объем воды в 3 раза превышающий объем теплоносителя, залитого в систему отопления.

Соответственно, чем больше отопительных контуров, тем больше должна быть производительность агрегата. Поэтому при выборе модели агрегата следует ориентироваться на технику, имеющую запас мощности в 10-20%. Благодаря существующему зазору в мощности, вы сохраните оборудование, обеспечив ему длительные сроки эксплуатации.

Важно! В зимний период для нормальной работы отопительной системы «теплый пол»  потребуется больший напор теплоносителя в системе. Насос большой мощности решит эту проблему безболезненно

Площадь отапливаемого помещения так же учитывается при выборе оборудования. Чем больше дом, тем большей мощности необходимо ставить циркуляционный насос. Как правило, в домах, где отапливается множество комнат, ставятся не один, а несколько насосно-смесительных станций.

Напор

*

Следующим параметром, на который обращают вниманию при покупке насоса – это напор. Каждый агрегат обладает своей производительностью, а, следовательно, и определенной величиной напора. Для того, что бы теплоноситель нормально преодолевал все петли и изгибы водяных контуров, требуется довольно сильный напор. От величины напора, зависит интенсивность подачи теплоносителя в систему. Хороший и мощный насос обеспечит нормальную циркуляцию воды в отопительном контуре, достигая самых отдаленных участков отапливаемого помещения, не теряя при этом своих расчетных характеристик.

Расчет производительности циркуляционного насоса для теплых полов

При проведении расчетов важно получить минимальную мощность, которой будет достаточно для работы системы отопления. Используем для расчетов формулу:

G =Q Х 0,86/Δt, где

G — производительность системы в л/ч;

Q — тепловая энергия системы (Вт).

0,86 — коэффициент преобразования Ккал/ч;

Δt — разница параметров температуры воды  в связке подача-обратка (°C).

Обычно для теплых полов берутся модели насосов, которые имеют производительность в 2,5 м³/ч при напоре 6 м. Это для среднестатистического теплого пола, в котором имеется стандартное количество водяных контуров (2-4 контура). Однако если  у вас планируется обогрев жилого дома в полном объеме, такой мощности насоса для теплого пола будет не достаточно, по той причине, что расход теплоносителя будет значительным и потребуется больший напор. Для этой цели определяются реальные потери рабочего давления в трубопроводе греющих полов, делается тепловой и гидравлический расчет.

Подобные расчеты можно попытаться сделать самостоятельно или обратиться для выполнения такой работы к услугам специалистов. Последний вариант будет предпочтительнее, так как допущенные ошибки в данных расчетах могут обернуться для вас неприятностями.

Вывод

Для использования в быту для оснащения теплых полов насосно-смесительной станцией, лучше ориентироваться на регулируемые модели насосов. С таким прибором вы можете легко управлять напором теплоносителя практически в любой отопительной системе с различным количеством водяных отапливаемых контуров.

Не следует сбрасывать со счетов размеры прибора и способы монтажа. Компактные по размерам насосы удобны в эксплуатации, легко монтируются. Насосы монтируются вместе с другими смесительными приборами, представляя собой единый насосно-смесительный модуль.

ТОП 10 циркулярных насосов для теплого пола

Самая идеальная система отопления уже существует, и это – конечно же, теплые полы. Они могут применяться как для отопления всего помещения, так и для обогрева отдельных участков комнаты. Такая система может использоваться в частных домах, а также квартирах. Существует два типа систем теплого пола, которые различаются по теплоносителю – электрические и водяные. Сегодня мы предлагаем рассмотреть второй тип, водяные теплые полы, а точнее, одни из самых главных их составляющих – циркуляционный насос, без которого работа системы просто невозможна. Такое устройство является настоящим сердцем тёплого пола, и от его выбора зависит эффективность работы всей системы.

Фото: https://yandex.ru/

Содержание:

1. ТОП 10 циркулярных насосов для теплого пола

1.1 Циркуляционный насос Leberg GRS 25/4 (180 мм) (88 Вт)

1.2 Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт)

1.3 Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)

1.4 Циркуляционный насос ВИХРЬ ЦН-25-6 (90 Вт)

1.5 Циркуляционный насос ВИХРЬ ЦН-32-6 (90 Вт)

1.6 Циркуляционный насос ДЖИЛЕКС Циркуль 32/80 (245 Вт)

1.7 Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

1.8 Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

1.9 Циркуляционный насос DAB EVOTRON 40/180 (27 Вт)

1.10 Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

ТОП 10 циркулярных насосов для теплого пола

Сегодняшний рейтинг лучших циркулярных насосов для теплого пола составлен с учетом отзывов экспертов и обычных покупателей.

Циркуляционный насос Leberg GRS 25/4 (180 мм) (88 Вт)

​Фото: https://beru.ru

Бесшумной работой отличается норвежский циркуляционный насос Leberg GRS 25/4 (180 мм). Хоть он и собран в Китае, но, ни у экспертов, ни у потребителей нет претензий к качеству. Прибор достаточно экономно расходует электроэнергию (88 Вт), сделан он надежно, о чем свидетельствует чугунный корпус и графитовый подшипник. При этом вес агрегата составляет всего 2,5 кг. Помпа проигрывает лидеру рейтинга в таких компонентах, как максимальный напор (4 м) и пропускная способность (3 куб. м/ч). Через насос может циркулировать теплоноситель с температурой от -10 до +110°С.

Циркуляционный насос Leberg GRS 25/4 (180 мм) (88 Вт)

Достоинства:

• приемлемая цена
• бесшумная работа
• экономичность
• надежность и долговечность

Недостатки:

• скромная производительность

Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт)

​Фото: https://beru.ru

Датский бренд Grundfos является признанным лидером в сфере производства сантехоборудования. Компактный и легкий насос UPS 25-40 180 потребляет всего 45 Вт, выдавая при этом максимальный напор 4 м и пропускную способность 2,93 куб. м/ч. Модель оснащена асинхронным электромотором и переключателем. Установка может работать как в горизонтальном, так и вертикальном положении. Монтировать прибор допускается и в закрытые, и в открытые системы отопления.

Циркуляционный насос Grundfos UPS 25-40 180 (45 Вт)

Достоинства:

• тихая работа
• экономичный расход энергии
• универсальность
• асинхронный двигатель

Недостатки:

Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)

​Фото: https://beru.ru

WCP 25-80G (180 мм) подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.

Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)

Достоинства:

• компактные размеры
• приятная цена
• трехпозиционный регулятор
• малый вес

Недостатки:

• шумная работа

Циркуляционный насос ВИХРЬ ЦН-25-6 (90 Вт)

​Фото: https://beru.ru

Насос ЦН-25-6 потребляет достаточно много электроэнергии (90 Вт), создавая высоту подъема 6 м и производительность 3 куб. м/ч. Но главной проблемой этого изделия эксперты считают высокий уровень шума. Устанавливать циркуляционный насос в системе отопления допускается только вертикально. К преимуществам прибора необходимо отнести надежный чугунный корпус, наличие в комплекте соединительных гаек.

Циркуляционный насос ВИХРЬ ЦН-25-6 (90 Вт)

Достоинства:

• низкая цена
• надежность и долговечность
• чугунный корпус
• хорошая производительность

Недостатки:

• большой вес
• шумный

Циркуляционный насос ВИХРЬ ЦН-32-6 (90 Вт)

Фото: https://beru.ru

Очень заманчивой покупкой для теплого пола в доме является насос ВИХРЬ ЦН-32-6. В нем прекрасно сочетаются ценовая доступность и отменные технические характеристики. Благодаря высокой мощности электромотора (90 Вт) помпа создает высоту подъема 7,5 м, а производительность достигает 9 куб. м/ч. Прибор может работать в широком температурном режиме (-10…+110°С), он отличается прочность и надежностью. Чугунный корпус насоса отражается и на массе оборудования (3,8 кг).

Циркуляционный насос ВИХРЬ ЦН-32-6 (90 Вт)

Достоинства:

• доступная цена
• хороший напор
• высокая производительность
• надежная конструкция

Недостатки:

• замечались поломки насоса в гарантийный срок

Циркуляционный насос ДЖИЛЕКС Циркуль 32/80 (245 Вт)

​Фото:https://beru.ru

Отличным соотношением стоимости и технических характеристик обладает циркуляционный насос ДЖИЛЕКС Циркуль 32-80. Благодаря мощному электромотору (245 Вт) помпа создает максимальный напор до 8 м, обеспечивая пропускную способность на уровне 8 куб. м/ч. Модель отлично работает в системах отопления частных домов (до 3 этажей). В комплекте идут крепежные гайки, защищенные от коррозии. Трехскоростной переключатель позволяет экономно расходовать электроэнергию, подбирая оптимальный режим под свою систему отопления. Не знаете, какой циркуляционный насос выбрать для теплого пола? Тогда обратите внимание на данную модель.

Циркуляционный насос ДЖИЛЕКС Циркуль 32/80 (245 Вт)

Достоинства:

• качественная сборка
• бесшумная работа
• надежность

Недостатки: не найдено

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

​Фото: https://beru.ru

Пользуется популярностью у отечественных домовладельцев немецкий насос Wilo Star-RS 25/4-180. Только за 2 месяца этим прибором интересовались 2187 человек на ЯМ. Модель предназначена для небольших систем отопления. Прибор потребляет всего 48 Вт электроэнергии, выдавая максимальный напор 4 м и пропускную способность до 3 куб. м/ч. Модель выглядит надежно, чугунный корпус и вал из нержавейки обеспечат долгий срок службы. Высокой оценки от экспертов помпа заслужила за тихую работу, наличие переключателя скоростей.

Циркуляционный насос Wilo Star-RS 25/4-180 (48 Вт)

Достоинства:

• надежность и долговечность
• бесшумная работа
• доступная цена
• экономичный расход электроэнергии

Недостатки:

• скромная производительность

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

​Фото: https://beru.ru

Немецкое качество в сочетании с доступной ценой и компактными размерами позволили попасть насосу Wilo Star-Z 20/7 CircoStar в тройку лидеров рейтинга. Легкий прибор (2,8 кг) демонстрирует высоту подъема 6 м и пропускную способность до 6 куб. м/ч, экономно потребляя электроэнергию (146 Вт). Помпа способна работать в широком температурном диапазоне (-10…+110°С), поэтому изделие устанавливается в системах подачи холодной воды, отопления и кондиционирования. Насос отличается надежностью и долговечностью, это достигнуто за счет бронзового корпуса, графитовых подшипников и устойчивого к токам блокировки электродвигателя.

Циркуляционный насос Wilo Star-Z 20/7 CircoStar (146 Вт)

Достоинства:

• высокое качество
• доступная цена
• широкая сфера применения
• легкость и компактность

Недостатки: не найдено

Циркуляционный насос DAB EVOTRON 40/180 (27 Вт)

​Фото:https://beru.ru

Итальянский циркуляционный насос DAB EVOTRON 40/180 разработан для работы в системах кондиционирования и отопления. Производитель применил передовую электронную регулировку скорости вращения. Благодаря этому производительность помпы может меняться автоматически, что положительно отражается на энергетической эффективности. Экономить электричество позволяет спящий режим. Эксперты отмечают наличие в комплекте теплоизоляции корпуса и минимальное потребление электроэнергии (27 Вт). Максимальный напор составляет 4 м, а пропускная способность ограничена 4 куб. м/ч.

Циркуляционный насос DAB EVOTRON 40/180 (27 Вт)

Достоинства:

• тихая работа
• качественная сборка
• низкое энергопотребление
• автоматическая регулировка скорости

Недостатки:

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

​Фото:https://beru.ru

Совсем немного уступает в производительности победителю рейтинга датский насос Grundfos UPS 32-80 180. Он может использоваться в системах отопления, где роль теплоносителя играет года или гликольсодержащие жидкости. Высокопроизводительный прибор обладает хорошей пропускной способностью (11 куб. м/ч) и напором (7,5 м). Насос может работать в трех режимах, предусмотрена защита электродвигателя от перегрева. Корпус помпы сделан из чугуна, который защищен от коррозии с помощью лакокрасочного покрытия. Благодаря керамическим подшипникам достигнута бесшумная работа оборудования.

Циркуляционный насос Grundfos UPS 32-80 180 (220 Вт)

Достоинства:

• простой монтаж
• бесшумная работа
• надежность и долговечность
• высокая пропускная способность

Недостатки: не найдено

На этом наш обзор лучших насосов для теплых полов подходит к концу. Не забывайте, что полностью идеальных устройств не бывает, ну а мы вам желаем удачных покупок и до новых встреч!

Читайте нас первыми – добавьте сайт в любимые источники.

Добавить комментарий

{“commentics_url”:”\/\/express-novosti.ru\/comments\/”,”page_id”:1024066,”enabled_country”:false,”enabled_state”:false,”state_id”:0,”enabled_upload”:false,”maximum_upload_amount”:3,”maximum_upload_size”:5,”maximum_upload_total”:5,”securimage”:true,”securimage_url”:”\/\/express-novosti.ru\/comments\/3rdparty\/securimage\/securimage_show.php?namespace=cmtx_1024066″,”lang_error_file_num”:”\u041c\u0430\u043a\u0441\u0438\u043c\u0443\u043c %d \u0444\u0430\u0439\u043b\u043e\u0432 \u043c\u043e\u0436\u0435\u0442 \u0431\u044b\u0442\u044c \u0437\u0430\u0433\u0440\u0443\u0436\u0435\u043d\u043e.”,”lang_error_file_size”:”\u041f\u043e\u0436\u0430\u043b\u0443\u0439\u0441\u0442\u0430, \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u0435 \u0444\u0430\u0439\u043b \u0440\u0430\u0437\u043c\u0435\u0440\u043e\u043c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.”,”lang_error_file_total”:”\u041e\u0431\u0449\u0438\u0439 \u0440\u0430\u0437\u043c\u0435\u0440 \u0432\u0441\u0435\u0445 \u0444\u0430\u0439\u043b\u043e\u0432 \u0434\u043e\u043b\u0436\u0435\u043d \u0431\u044b\u0442\u044c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.”,”lang_error_file_type”:”\u041c\u043e\u0436\u043d\u043e \u0437\u0430\u0433\u0440\u0443\u0436\u0430\u0442\u044c \u0442\u043e\u043b\u044c\u043a\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u044f.”,”lang_text_loading”:”\u0417\u0430\u0433\u0440\u0443\u0437\u043a\u0430 ..”,”lang_placeholder_state”:”\u0420\u0435\u0433\u0438\u043e\u043d”,”lang_text_country_first”:”\u0421\u043d\u0430\u0447\u0430\u043b\u0430 \u0432\u044b\u0431\u0435\u0440\u0438\u0442\u0435 \u0441\u0442\u0440\u0430\u043d\u0443″,”lang_button_submit”:”\u0414\u043e\u0431\u0430\u0432\u0438\u0442\u044c”,”lang_button_preview”:”\u041f\u0440\u0435\u0434\u0432\u0430\u0440\u0438\u0442\u0435\u043b\u044c\u043d\u044b\u0439 \u043f\u0440\u043e\u0441\u043c\u043e\u0442\u0440″,”lang_button_remove”:”\u0423\u0434\u0430\u043b\u0438\u0442\u044c”,”lang_button_processing”:”\u041f\u043e\u0434\u043e\u0436\u0434\u0438\u0442\u0435…”}

{“commentics_url”:”\/\/express-novosti.ru\/comments\/”,”auto_detect”:false}

Насос Grunfos, 6 м, номинал

Полы с подогревом

Система подогрева пола Speedfit была разработана для быстрой и простой установки с компонентами, разработанными и изготовленными в соответствии с ISO9001 и DIN4726.

В системе Speedfit горячая вода перекачивается из бойлера в насосный агрегат, где она смешивается примерно до 50 ° C, а затем распределяется через коллектор в отопительные контуры, выполненные с использованием барьерной трубы Speedfit.

В бетонных полах труба укладывается на изоляцию, а затем покрывается стяжкой, на которую можно уложить почти любое напольное покрытие.

Для деревянных полов раскладные плиты укладываются между балками и настилом пола или на нижней стороне пола. Труба Speedfit вставляется в пазы на пластинах.

Площадь пола обычно нагревается до температуры от 25 ° C до 28 ° C, обеспечивая равномерное распределение тепла при температуре лишь немного выше комнатной.

Широкий спектр электрических компонентов означает, что система UFH может иметь столько или меньше контроля, сколько требуется.

Как работают теплые полы?

«Полы с подогревом» не новость, его принципы восходят к римским временам.В Европе это предпочтительная система, и в некоторых странах на нее приходится 70% новых отопительных систем.

Радиаторная система передает энергию в комнату в основном за счет конвекции. Эта конвекция приводит к тому, что пол становится самой прохладной частью комнаты и оставляет массу теплого воздуха на уровне потолка.

Он также собирает мелкую пыль с пола и разносит ее по воздуху и по мебели.

Это может означать, что большая часть энергии, которая была вложена в комнату, тратится впустую, а не в той области, в которой вы хотите.

Система УВГ нагревается в основном за счет излучения. Это наиболее естественный и комфортный вид обогрева, как и солнце.

Лучистая энергия, излучаемая полом, частично отражается каждой поверхностью и частично поглощается. Когда он поглощается, эта поверхность становится вторичным излучателем.

Через некоторое время все поверхности становятся вторичными излучателями. Сама мебель излучает энергию, и комната становится равномерно и равномерно прогревается. Энергия проникает в каждый уголок комнаты – ни холодных пятен, ни горячих потолков, ни холодных ног.

По сравнению с другими формами отопления, общая эффективность системы нагрева UFH показана ниже.

Тепло концентрируется там, где оно больше всего необходимо для комфорта человека и энергоэффективности.

Особенности и преимущества теплого пола

Система теплого пола Speedfit предлагает потребителю множество преимуществ. К ним относятся:

Установка

Он прост в установке, требует минимальных усилий по установке и незначительного обслуживания.

Комфорт

Система использует лучистое тепло, наиболее удобный вид обогрева, обеспечивающий равномерное распределение тепла по всему помещению.

Космос

Эта система ненавязчива и экономит место, что означает, что каждый квадратный метр площади пола и стены может быть полностью использован, что дает свободу при оформлении интерьера.

Шум

По сравнению с радиаторными системами, система UFH работает практически бесшумно.

Здоровье

Уменьшает количество пыли и уменьшает количество клещей домашней пыли.Уменьшение количества горячих поверхностей и острых краев снижает риск ожогов или травм.

Эконом

Системы подпольного отопления

разработаны для работы при более низких температурах, чем радиаторные системы, что делает их особенно подходящими для конденсационных котлов, что приводит к снижению потребления энергии и меньшим потерям тепла из конструкции здания.

Контроль

Системой легко управлять, а небольшая разница температур между полом и воздухом означает, что система фактически саморегулируется.

Окружающая среда

«Полы с подогревом» подходят для использования с наиболее энергоэффективными и экологически чистыми системами отопления, включая конденсационные котлы, солнечные батареи и тепловые насосы.

Проектирование теплого пола

Принципы укладки сплошного пола

Система подогрева пола Speedfit предназначена для установки в твердый пол с стяжкой.

Поскольку стяжка находится в непосредственном контакте с трубами отопления, обеспечивается отличная теплопередача, равномерное распределение тепла и меньшие колебания температуры.

Типичная установка состоит из:

• Напольное покрытие (ковролин, керамическая плитка и др.)
• Стяжка
• Труба Speedfit, прикрепленная скобами к изоляции
• Изоляция кромок
• Высококачественная изоляция пола 50 мм
• Бетонный пол

Изоляция пола является неотъемлемой частью любой установки UFH в сплошном полу.

Speedfit рекомендует получить рекомендации экспертов, чтобы убедиться, что используемые продукты подходят для полов с подогревом и соответствуют действующим нормам.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Рекомендации по проектированию

Проектирование и расчеты UFH-системы в твердом полу должны проводиться в соответствии с BS EN 1264, а детали, представленные на этом сайте, основаны на этом стандарте.

Существует ряд важных вопросов, касающихся системы теплого пола Speedfit, которые следует рассмотреть перед началом проекта:

• Источники тепла
• Расположение коллектора
• Тепловая мощность и температура пола
• Стяжки
• Отделка полов и покрытия
• Периметр
• Органы управления

Они описаны ниже.

Источники тепла

Из-за более низких температур потока, используемых в UFH, обычно 47–62 ° C, можно рассмотреть множество источников тепла, отличных от стандартного настенного котла. К ним относятся солнечная энергия, тепловые насосы или геотермальные системы, и компания Speedfit рекомендует обращаться за конкретными советами к соответствующим производителям. Дополнительные насосы могут повлиять на некоторые котлы – перед установкой проверьте совместимость у производителя котла.

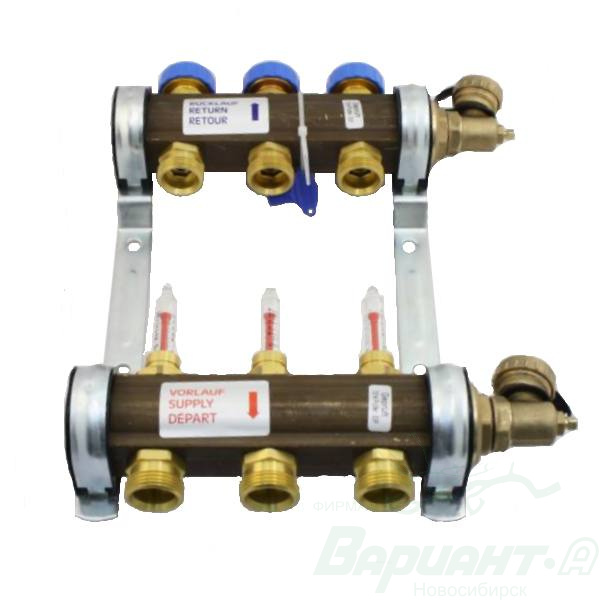

Расположение коллектора

Установка и балансировка системы теплых полов проще, если коллектор расположен ближе к центру здания.Это будет означать, что контурные шлейфы максимально равны.

Тепловая мощность и температура пола

Из-за множества различных методов конструкции пола трудно обеспечить точную тепловую мощность.

Согласно действующим стандартам максимальная мощность для любой системы УВГ, уложенной в твердый пол, составляет приблизительно 11 Вт / м² / K, где K – разница между температурой поверхности пола и желаемой комнатной температурой. При этом учитываются медицинские ограничения человека и чувствительность жителей здания к теплу.

Фактически, с системой подогрева пола Speedfit мощность около 100 Вт / м² может быть достигнута при температуре поверхности пола 29 ° C и температуре воздуха 20 ° C. В некоторых случаях можно допустить более высокую температуру поверхности пола, например, в ванных комнатах (33 ° C), редко используемых помещениях или периметральных зонах (35 ° C).

Стяжки

Стяжка является важной и неотъемлемой частью системы UFH и используется для передачи энергии от труб к отапливаемой зоне.Эта тепловая масса, как ее еще называют, будет реагировать на потребность в тепле в зависимости от ее глубины и состава.

Обычно толщина большинства традиционных песчано-цементных стяжек, наносимых вручную, составляет 65–75 мм. Однако при консультировании по конкретному проекту потребуется информация о типе и глубине стяжки, если она известна.

Доступны более современные стяжки с насосом, которые обладают преимуществами с точки зрения скорости нанесения и времени отверждения. Также возможно, что глубина стяжки может быть уменьшена, и это улучшит работу системы теплого пола.

Speedfit рекомендует получить рекомендации от поставщика стяжки, чтобы убедиться, что правильные продукты указаны и используются для вашей системы центрального отопления пола.

Для получения помощи, пожалуйста, обратитесь к разделу этого сайта со ссылкой на техническую консультационную службу Speedfit.

Отделка полов и покрытия

Система подогрева полов Speedfit подходит практически для любой отделки пола, включая керамическую плитку, ковролин, винил и ламинат.

Поскольку напольное покрытие, по сути, является частью системы отопления, тепловое сопротивление или изоляционная способность отделки пола будут влиять на мощность пола. Чем выше сопротивление, тем меньше эффект нагрева и тем больше время разогрева.

Наиболее подходящими покрытиями являются покрытия с низким термическим сопротивлением, обычно обозначаемым как R-значение или TOG.

Рекомендуемое максимальное значение R составляет 0,15 м²K / Вт (1,5 TOG), а в таблице ниже приведены некоторые типичные значения.

Покрытие типа	Подложка для ковра	Винил	Паркет	Керамическая плитка	Камень
R Стоимость м² К / Вт	0,15	0,022	0,05	0,017	0,011
TOG Стоимость	1.5	0,2	0,5	0,17	0,11

Керамическая напольная плитка

Керамическая плитка

хорошо работает с UFH, поскольку она обеспечивает минимальное сопротивление теплопередаче. Чтобы избежать растрескивания плитки, следует использовать гибкий клей и краевые швы, чтобы принять расширение. Убедитесь, что клей подходит для использования с UFH.

Ковры

Ковролин и подложка имеют более высокий уровень сопротивления теплопередаче.

Избегайте использования войлока, пробок и толстой резиновой прокладки, поскольку их изоляционные свойства снижают тепловую мощность системы.

Если предполагается использование коврового клея, убедитесь, что он подходит для температур до 40 ° C.

Пластиковая / Виниловая плитка

Полы на пластиковой основе также хорошо работают с UFH, так как обычно имеют минимальное сопротивление теплопередаче. Важно, чтобы используемое покрытие и клей были пригодны для использования при температуре до 40 ° C. Это снижает риск размягчения и потери адгезии.

Деревянные полы / деревянные полы

Деревянные напольные покрытия хорошо сочетаются с UFH. Однако, поскольку это натуральный материал, важно следовать рекомендациям производителя пола относительно установки и первого запуска.

Деревянные полы, как правило, должны иметь влажность более 10%, и при укладке на ровный пол стяжка должна быть полностью затвердела перед укладкой покрытия. После отверждения систему следует проработать примерно 2 недели с материалами в зоне перед установкой.Это снижает влажность в помещении и позволяет материалу акклиматизироваться.

Мы рекомендуем получить конкретную информацию от предлагаемого поставщика или производителя покрытия, чтобы оценить пригодность покрытия для полов с подогревом.

Периметр

При определенных обстоятельствах можно достичь более высокой температуры пола и, следовательно, более высокой мощности, чем обычно допустимая.

Это может быть неиспользуемое жилое помещение или место, постоянно обставленное мебелью.Это достигается за счет уменьшения расстояния между трубами примерно до 100 мм по периметру комнаты (примерно до ширины 1 метр).

Например, расстояние между трубами по периметру может использоваться там, где на внешней стене комнаты много окон, что может привести к более высоким локальным потерям тепла.

Органы управления

Как и для всех систем отопления, для достижения комфортных условий, поддержания экономичной работы и соответствия строительным нормам и британским стандартам требуются соответствующие средства управления.

Системы теплого пола могут использоваться как единственная система отопления или быть связаны с другими приборами, такими как радиаторы.

Существует множество способов управления системой теплого пола, и можно использовать практически любой котел, включая комбинированный и конденсационный. Для конкретных котлов следует обращаться за советом к изготовителю по установке.

Хотя UFH имеет много преимуществ по сравнению с традиционными системами, они не так отзывчивы. Поскольку они наиболее эффективны при постоянной работе, рекомендуется использовать элементы управления, которые могут «снизить» температуру в помещении на 4–5 ° C в периоды низкой нагрузки, например в ночное время, вместо того, чтобы полностью отключать систему. .

Обычно комнатные термостаты используются для управления исполнительными клапанами на коллекторе Speedfit, которые, в свою очередь, регулируют поток воды в каждом контуре.

Элементы управления можно разделить на 3 основные категории:

1. Регуляторы температуры потока

Если не используется конденсационный котел с низкотемпературным регулированием, для большинства систем теплого пола температура воды из котла, обычно 82 ° C, снижается до требуемой температуры с помощью смесительного клапана.

Более совершенные контроллеры, называемые погодозависимыми компенсаторами, используют внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий.

Важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Насосный блок Speedfit оснащен встроенным ограничительным термостатом.

2. Комфортное управление

Комнатные термостаты используются для управления температурой воздуха в помещении или зоне и подключаются к центру управления, чтобы можно было открывать или закрывать отдельные контуры труб и включать или выключать насос / котел по мере необходимости.Комнатами можно управлять индивидуально или зонами из 2-х и более комнат.

Существует широкий выбор комнатных термостатов, подходящих для систем теплого пола. К ним относятся электромеханические, цифровые и программируемые. Модели могут иметь проводное соединение или управляться по радиочастоте.

Все типы элементов управления подходят для подключения к Центру управления Speedfit.

Программируемые комнатные термостаты

обеспечивают полный контроль над системой UFH. Каждую зону или комнату можно настроить в соответствии с собственными требованиями, и можно принять во внимание индивидуальные модели занятости.Эти типы статистики также предлагают возможность использовать режим «возврата» для максимальной эффективности.

Поскольку большинство систем управления работают с питанием 240 В, для управления во влажных помещениях, таких как душ или ванная, мы рекомендуем использовать дистанционный датчик или ведомый датчик из другой комнаты.

3. Блок управления котлом и насосом

Строительные нормы Великобритании требуют наличия связи между системами управления и котлом, чтобы котел не работал, когда система не потребляет тепло.Контроллер Speedfit имеет возможность для этого подключения.

Чтобы обсудить варианты для отдельных проектов, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Руководство по проектированию

Проектирование системы теплого пола Speedfit представляет собой простой процесс, состоящий из 6 основных этапов:

• Расчет теплопотерь и потребности в тепле
• Проверить потребность в дополнительном тепле
• Определить температуру потока воды и расстояние между трубопроводами
• Определить расположение коллектора
• Рассчитать необходимое количество контуров
• План расположения труб

Расчет теплопотерь

Для определения количества тепла, необходимого для каждой комнаты или зоны, необходимо произвести расчеты теплопотерь.

Если заказчик не знаком с расчетом, у Института инженеров по обслуживанию зданий (CIBSE) и Ассоциации подрядчиков по отоплению и вентиляции (HVCA) есть документы по этому вопросу.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе. Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

В системе теплых полов теплопотери через первый этаж обычно не учитываются, так как пол будет теплее, чем комнатная температура.

Практически возможны некоторые теплопотери через пол, поэтому при расчете нагрузки котла к общей сумме добавляется запас в 10%.

Фактическая тепловая мощность, необходимая для помещения, рассчитывается путем деления потребности в тепле, полученной в результате расчетов теплопотерь, на общую площадь пола.

В таких местах, как кухня или стационарная арматура, трубопроводы обычно не требуются и должны быть исключены из расчета.

Это генерирует показатель потребности в тепле в ваттах на м², который затем можно использовать в таблицах производительности системы Speedfit при выборе расстояния между трубами и температуры подачи.

Пример:

Согласно чертежам, тепловые потери для комнаты были рассчитаны на уровне 1200 Вт, а площадь пола измерена на уровне 20 м². Следовательно, требуемая производительность системы УВГ составляет:

Потери тепла (Вт) / площадь пола (м²) = требуемая мощность (Вт / м²)

1200 Вт / 20 м² = 60 Вт / м²

Следует отметить, что если расчетная тепловая потеря превышает 100 Вт / м², может потребоваться дополнительное отопление для достижения уровня комфорта.

Это может быть, например, в помещении с высоким уровнем остекления, таком как зимний сад.

Температура потока воды и расстояние между трубками

Насосный агрегат JG, подключенный к коллектору, имеет встроенный пропорциональный смесительный клапан для регулирования температуры воды из первичного источника.

Обычно устанавливается в диапазоне 47–62 ° C в зависимости от требований системы, и температура подачи остается одинаковой для каждого контура.

Рассчитав выше необходимые тепловые потери, выберите соответствующую таблицу мощности Speedfit в зависимости от используемого напольного покрытия.

Выберите температуру подачи и расстояние между трубами, исходя из желаемой температуры в помещении и максимальной температуры пола 26 ° – 29 ° C.

Пример: – Сверху минимальные требования к производительности 60 Вт / м² требуются от системы UFH.

Используя таблицу 1 – Текстильные напольные покрытия, можно определить следующее.

При расходе 55 ° C, комнатной температуре 20 ° C и расстоянии между трубами 200 мм выходная мощность системы составляет 80 Вт / м² при температуре пола 27 ° C, что находится в допустимых пределах производительности.(Нормально, чтобы расстояние между центрами труб в жилых комнатах не превышало 200 мм, и температура пола не должна превышать 29 ° C.)

Если указаны покрытия, не упомянутые в таблицах, возможно, потребуется провести специальные расчеты. Детали сопротивления для конкретных напольных покрытий следует получить у производителя до установки системы UFH.

В некоторых проектах может быть возможно, что инженер Speedfit сможет помочь в этом процессе.Пожалуйста, свяжитесь со Службой технической поддержки по телефону 01895 425333 для получения дополнительной информации.

Положение коллектора и длина контура

Уникальный манифольд Speedfit доступен в конфигурации с 4, 8 или 12 портами, а труба Speedfit UFH поставляется в бухтах длиной 120 и 150 метров, чтобы обеспечить подключение потока и возврата к коллектору.

Выбор конфигурации коллектора будет зависеть от количества необходимых вам контуров контуров и температурных зон.Например, вы можете захотеть установить другую температуру на кухне и в гостиной.

Количество контуров в каждой зоне будет зависеть от размера зоны и центров труб, выбранных из таблиц выходных данных Speedfit.

Чтобы избежать чрезмерных падений давления в трубопроводе, максимальная длина петли ограничена 100 метрами, а необходимое количество труб можно рассчитать по таблице ниже:

Требования к трубам UFH Speedfit
Расстояние (мм)	Макс.площадь м / м²	Макс.контур м
100	8.5	100
200	5	100

Пример: Если помещение площадью 18 кв.м необходимо отапливать на расстоянии 200 мм от центра трубы, длина, если требуется, будет примерно 90 м. Однако, если расстояние до коллектора составляет 11 м, что требует дополнительных 22 м, тогда потребуется 2 петли (например, 90 м + 22 м = 112 м).

Определив количество петель и, следовательно, конфигурацию коллектора, можно спланировать схему расположения труб.Длина контура контура должна включать хвосты для подключения к коллектору.

Схема расположения труб

Компоновка трубопроводов

UFH основана на двух основных соображениях, которые необходимо эффективно сбалансировать.

Труба должна быть проложена таким образом, чтобы обеспечить равномерное распределение тепла и относительно равномерную температуру поверхности по всей площади.

Трубы следует прокладывать непрерывно, соединения не должны выполняться в зоне разравнивания.

Компоновка должна учитывать повышенную теплоотдачу от более холодных внешних поверхностей.

Петли труб могут быть выложены в различных схемах в зависимости от характера конкретного проекта, с учетом внешних стен и окон, где будут возникать наибольшие теплопотери.

Оптимальная схема расположения труб обычно достигается за счет смешивания подающей и обратной труб так, чтобы труба с самой высокой температурой подачи находилась рядом с трубой с самой низкой температурой обратной линии. Это обычно называют компоновкой с обратным возвратом или встречной спиралью.

Какая бы схема ни использовалась, трубы не должны пересекаться в полу и должны идти к соответствующему отверстию на коллекторе.Поэтому перед установкой рекомендуется подготовить схему расположения труб.

Некоторые шаблоны компоновки упоминаются по имени:

• Одиночный змеевик
• Двойной змеевик
• Тройной змеевик
• Противоточная спираль

На практике схемы расположения труб можно комбинировать или смешивать, чтобы удовлетворить потребности в тепле.

Примеры этих шаблонов можно увидеть ниже:

Змеиные узоры

Серпантинные узоры позволяют самой горячей воде ограничивать внешний периметр (области с наибольшими потерями тепла).Температура воды выше всего у самых холодных стен и будет снижаться по мере того, как она течет по трубе к центру комнаты.

Противоточный

Противоточные схемы отличаются от змеевиков тем, что подающая и обратная трубы расположены рядом друг с другом, создавая между ними среднюю температуру.

Зоны подключения

В областях, близких к коллектору, таких как холл, несколько труб могут находиться в непосредственной близости друг от друга, поскольку потоки и возврат в контуре встречаются.

Это будет способствовать увеличению потребности помещения в тепле. Обычно эти трубы либо изолируют, либо используют трубы для обогрева соответствующей области.

Поэтому продумайте и спроектируйте эти области после того, как станут известны все другие помещения, контуры и коллекторы.

Потеря давления и режим работы насоса

При соблюдении ограничений по длине и площади контура общая потеря давления в системе находится в пределах возможностей насоса, поставляемого с коллектором Speedfit.

Speedfit Технические характеристики

• Барьерная труба Speedfit B-PEX, изготовленная в соответствии с BS7291, с диффузионным слоем кислорода, который соответствует требованиям DIN 4725 по проницаемости для кислорода.
• Размеры трубы 15 мм x 120 м Барьерная труба Speedfit B-PEX.
• Труба рассчитана на давление 3 бар при 92 ° C.
• Регулируемый диапазон смесительного клапана 47 ° – 62 ° C.

Выходные таблицы

Следующие 4 таблицы предназначены для помощи в спецификации системы UFH и показывают различные наборы данных в зависимости от отделки пола в соответствии с определением BSEN 1264.

Данные приведены только для ознакомления и основаны на конкретных данных.

Если вам нужна дополнительная информация или необходимо обсудить конкретный проект, обратитесь в службу технической поддержки Speedfit по телефону 01895 425333.

Таблица 1 Текстильные напольные покрытия

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		77	25		86	26		102	27
	200		64	24		72	24		85	26
20
	100		70	26		80	27		95	29
	200		59	25		67	26		80	27
22
	100		64	28		74	29		89	30
	200		54	27		61	28		74	29

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.15

Таблица 2 Плитка / твердая древесина

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		92	26		104	27		123	29
	200		75	25		84	26		100	27
20
	100		85	28		86	28		115	30
	200		69	26		76	27		93	28
22
	100		77	29		89	30		108	32
	200		63	28		72	28		87	30

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.10

Стол 3 Деревянная планка / Толстый линолеум

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		117	28		131	30		154	32
	200		91	28		102	27		121	29
20
	100		107	30		121	31		145	33
	200		84	28		95	29		113	30
22
	100		98	31		112	32		135	34
	200		78	29		88	30		106	32

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.05

Таблица 4 Бетон без покрытия

Максимальная тепловая мощность, достижимая при настройках температуры подачи (Вт / м²)

Комната Температура (° C)	Труба Центры (мм)		Расход Температура 47 ° C	Пол Температура (° C)		Расход Температура 50 ° C	Пол Температура (° C)		Расход Температура 55 ° C	Пол Температура (° C)
18
	100		159	32		178	34		211	37
	200		118	29		133	30		157	32
20
	100		146	33		165	35		198	38
	200		109	30		123	31		147	33
22
	100		133	34		152	36		184	39
	200		99	31		113	32		137	34

Банкноты	При перепаде температур между подающей и обратной линиями на 8 ° C
	Стяжка толщиной 45 мм над концом трубы
	Типичное тепловое сопротивление = 0.00

Температуры, указанные красным цветом, превышают максимально допустимые температуры пола. В нежилых районах или на участках по периметру могут быть разрешены температуры выше 29 ° C.

Система теплых полов

Рекомендации по установке

Перед установкой необходимо учесть несколько требований:

• Все монтажные работы должны соответствовать всем действующим строительным нормам, британским стандартам и требованиям местных властей.
• Все электромонтажные работы должны выполняться квалифицированным специалистом в соответствии с правилами IEE.
• В соответствии с применимыми практическими правилами должна быть установлена ​​влагонепроницаемая мембрана.
• Место для установки должно быть сухим и непогодным.
• Потребуется надбавка на вывоз мусора, воду, электроэнергию и освещение.
• Плита должна быть уложена горизонтально с соблюдением допусков Британских стандартов.

Коллектор Speedfit

Коллектор и насосный блок Speedfit поставляются предварительно собранными и индивидуально упакованными.Они поставляются вместе с инструкциями по установке, электромонтажу и вводу в эксплуатацию.

Балансировка

Чтобы поток воды в каждый контур был приблизительно равным, клапаны на коллекторе должны быть отрегулированы и сбалансированы в соответствии с инструкциями, прилагаемыми к блоку коллектора.

Детали крепления

Убедитесь, что пол на стройплощадке чистый, без мусора и неровностей.

При необходимости покрыть весь пол полиэтиленом в качестве пароизоляции и уложить краевую изоляцию на все внешние и внутренние стены.

Изоляция может быть рулонной или жесткой.

Укладывайте изоляционные панели пола, начиная вплотную к стене и продолжая укладывать кирпичную кладку. Если на изоляции нанесены линии сетки, которые должны быть сверху, это облегчит прокладку контуров труб.

Плотно соедините панели встык и склейте все стыки. При необходимости аккуратно разрежьте изоляционные панели, чтобы они подходили к колоннам, водостокам и т. Д.

Прикрепите коллектор Speedfit к стене в выбранном месте.Убедитесь, что коллектор установлен ровно и достаточно высоко, чтобы принять трубу.

Отрежьте небольшой отрезок трубы (мин. 500 мм) и наденьте на конец трубы. Это защитит трубу там, где она входит в стяжку. Повторите это с возвратной трубкой. Трубе также может потребоваться наложение рукавов через строительные швы в полу и там, где она проходит через дверные проемы и т. Д.

Убедитесь, что на трубе нет задиров. Отрежьте трубу под прямым углом с помощью труборезов Speedfit Pipe Cutter и удалите заусенцы и острые кромки.
Используйте трубную вставку Superseal. Шток вставки обеспечивает большую жесткость длины трубы в фитинге, уменьшая вероятность утечки при приложении боковой нагрузки.
Полностью вставьте трубу в корпус – мимо цанги и главного уплотнительного кольца до упора трубы. Уплотнительное кольцо на трубной вставке Superseal обеспечивает вторичное уплотнение в отверстии соединения. Проверьте соединение, потянув за трубу.

Соединения не должны выполняться в зоне разравнивания.

От коллектора начните укладку трубы в заранее разработанной конфигурации. Труба крепится к изоляции путем прикрепления трубы скобами к изоляции с помощью скобозабивного пистолета. Поместите пистолет на трубу и сильно надавите, чтобы скоба вошла в него. Прежде чем переходить к следующей скобе, дайте ручке отойти назад.

Скобы следует устанавливать с интервалом 400 мм и закреплять так, чтобы минимальный радиус изгиба не превышал 175 мм.

Детали крепления

Важно отметить, что при установке трубы в дверных коробках, сквозных отверстиях в конструкции или в местах, где требуются компенсаторы в стяжке, труба всегда должна иметь втулку с участком кабелепровода для обеспечения возможности движения.

После того, как первая петля будет проложена, проложите трубу обратно к коллектору и подключите, как и раньше, к соответствующему обратному патрубку.

После установки всех контуров завершите установку блока управления и следуйте инструкциям по заполнению и испытаниям под давлением.

Если требуется дополнительная безопасность, цанговый зажим можно установить на каждое трубное соединение коллектора.

Наполнение и испытание под давлением

Для заполнения системы можно выполнить следующую процедуру:

• Убедитесь, что все клапаны на коллекторе и насосном агрегате закрыты.
• Подсоедините шланг от сети к нижнему заливному отверстию. Присоедините шланг к верхнему заливному отверстию и поместите другой конец в ведро, наполовину заполненное водой.
• Откройте клапаны верхнего и нижнего порта заливки.
• Включите электропитание и заполните контур за контуром системы, открыв клапаны отдельных контуров. Следите за тем, чтобы из шланга ведра больше не выходили пузырьки воздуха.
• Закройте клапан контура и повторите для всех остальных контуров, закрыв отверстия для заполнения, когда закончите.
• Теперь система может быть испытана под давлением водой перед укладкой стяжки, чтобы убедиться, что все стыки водонепроницаемы и не было повреждений трубы во время установки.Для этого вам понадобится оборудование для гидравлического испытания под давлением.

Давление в системе должно быть 2 БАР в течение 10 минут, а затем 10 БАР в течение 10 минут.

По истечении этого времени необходимо визуально проверить трубопроводы и фитинги на предмет утечки.

После завершения система должна оставаться под давлением на протяжении всего процесса стяжки и отверждения. BS EN 1264 Часть 4 рекомендует минимум 6 бар.

Стяжка

Стяжку следует укладывать как можно скорее после прокладки трубопроводов и завершения испытания давлением.

В процессе стяжки и отверждения система должна находиться под давлением.

Стяжку необходимо укладывать таким образом, чтобы она плотно прилегала к трубам без воздушных карманов.

Если используется стандартная цементно-песчаная стяжка, которая обычно имеет толщину 65–75 мм, ее следует установить и дать высохнуть естественным путем в соответствии с стяжкой, инструкциями производителя и требованиями Британского стандарта.

Доступны специальные стяжки малой толщины, и следует связаться с производителем стяжки для получения информации об их использовании с UFH.

Время сушки, указанное изготовителями, может отличаться. Однако ни при каких обстоятельствах нельзя использовать систему УФГ для ускорения этого процесса.

Первый запуск

В соответствии с BS EN 1264 процедура запуска после установки должна быть следующей:

• Стяжке необходимо дать высохнуть в соответствии с инструкциями производителя и британскими стандартами.
• Установите температуру комнатного термостата на требуемый уровень.
• Первоначальный нагрев должен начинаться с температуры проточной воды не выше 25 ° C.Это должно сохраняться не менее 3 дней. Это может быть достигнуто за счет использования смесительного клапана и термостата перегрева в сочетании. Полные инструкции поставляются с каждым насосным агрегатом.
• Через 3 дня термостат можно увеличивать на 5–10 ° C в день до тех пор, пока не будет достигнута температура 47 ° C, при которой смесительный клапан будет управлять и автоматически регулировать температуру воды в подающей линии при расчетной температуре.
• На этом этапе термостат перегрева должен быть установлен на 10–15 ° C выше расчетной температуры воды в подающей линии, и тогда он будет использоваться в качестве предохранительного устройства.Рабочая температура должна поддерживаться как минимум еще 4 дня.
• При использовании натуральных материалов, таких как деревянный пол, эту температуру следует поддерживать до тех пор, пока влажность стяжки не снизится до уровня, указанного поставщиком напольного покрытия.
• Система должна проработать минимум 2 недели перед укладкой любых покрытий.

Ни при каких обстоятельствах нельзя использовать теплый пол для ускорения времени высыхания стяжки сверх указанного графика.

Ввод в эксплуатацию

После начального периода запуска система должна быть введена в эксплуатацию со всеми уложенными напольными покрытиями, чтобы обеспечить правильную балансировку системы.

Убедитесь, что вся система центрального отопления, включая радиаторы, если они есть, работает до требуемой рабочей температуры.

Затем каждый контур можно медленно регулировать с помощью клапанов на коллекторе, чтобы обеспечить равномерный поток и нагрев.

Проверьте детали установки, поставляемые с коллектором.

Общие указания по электричеству

Электрический блок управления Speedfit UFH, который включает в себя контроллер коллектора (с или без периодов задержки возврата), комнатные термостаты и приводы, представляет собой постоянно действующую систему, работающую независимо и постоянно 24 часа (автономная система).

Он не будет управлять главным котлом и насосом системы, поэтому, если главный котел и насос системы не включены, тепло не будет поступать в систему UFH.

Для индивидуального управления нагретой водой в системе UFH, двухходовой зональный клапан, установленный на подающем трубопроводе системы UFH, должен быть подключен к резервному каналу на существующем программаторе часов.Если на часах нет устройства, то двухходовой зонный клапан необходимо подключить к дополнительным часам / программе. Оба эти требования соответствуют Части L Строительных норм.

Если в существующей системе уже есть трехходовой зонный клапан (среднее положение, план Y), то его необходимо заменить на 2 двухходовых зональных клапана (план S). При этом для существующей системы может потребоваться байпас трубопровода.

Если система UFH установлена ​​с собственным выделенным источником тепла, она все равно требует двухходового зонального клапана и таймера / программы, которая может быть частью котла или удаленной.Эти часы будут управлять зонным клапаном, который, в свою очередь, включит источник тепла (котел) и системный насос, если он установлен. Электрическая система UFH по-прежнему будет работать независимо и постоянно 24 часа.

За дополнительной консультацией обращайтесь к электрику, сертифицированному IEE.

Контрольный список для установки

1. Устройство перекрытий

Система подогрева полов Speedfit предназначена только для стяжек.

2. Потребность в тепле

Максимальная мощность системы 100 Вт / м² при температуре воздуха 20 ° C и температуре пола 29 ° C.Система обычно подходит для новых приложений сборки. При тепловых потерях более 100 Вт / м² может потребоваться дополнительное отопление.

3. Положение коллектора

Насосный блок и коллектор Speedfit должны располагаться по центру, чтобы минимизировать отходы труб и максимально увеличить площадь пола с подогревом.

4. Требования к трубам

Нарисуйте схему расположения труб и рассчитайте общее необходимое количество труб. Включите хвосты труб. Запомните те участки, где трубы можно расположить ближе друг к другу.

5. Не стыкуйте трубы в выровненном полу.

6. Расчет котла

Потребление тепла обычно определяет типоразмер котла. Важно убедиться, что котел имеет достаточную мощность для всей отапливаемой площади.

7. Определение размеров подающей и обратной трубы

Размеры первичного и обратного потока должны быть нормальными. При подключении водопровода к существующей системе важно убедиться, что существующих трубопроводов подачи и возврата, а также насоса достаточно.

8. Отделка полов

Уточните у производителя, подходит ли выбранное напольное покрытие для полов с подогревом.

Техническая консультационная служба

Полный спектр технических консультационных услуг можно получить в компании JG Speedfit. Для получения дополнительной информации позвоните в службу технической поддержки по телефону 01895 425333 .

Все продукты JG Speedfit можно приобрести в сети магазинов, и вам могут быть предоставлены консультации как по проектированию, так и по установке системы.JG Speedfit также ведет список предпочтительных подрядчиков и установщиков.

Для получения конкретных рекомендаций по изоляционным материалам обращайтесь в Celotex Limited по телефону 01473 820888 или по электронной почте [email protected]

Для получения конкретных рекомендаций по стяжкам обращайтесь в Optiroc Limited по телефону 01928 515656 .

Насос для теплого пола: осознанный выбор энергоэффективности

Прочтите эту статью, если в вашем доме есть система подогрева полов или вы планируете ее установить.Это сэкономит вам значительную сумму денег каждый год.

• Насос теплого пола
• Замена насоса теплого пола

Насос теплого пола

Шланги / трубки, по которым перекачивается горячая вода, проходят под полом, где расположена система теплого пола. Эта горячая вода повышает температуру в помещении, в котором установлена ​​система отопления. В большинстве случаев он будет достаточно теплым, чтобы не использовать радиаторы.

Вода в системе отопления обычно нагревается котлом, который перекачивает ее в систему распределения полов, где вода распределяется по различным группам отопления. Система оснащена насосом теплого пола, который обеспечивает распределение горячей воды между ними.

Знаете ли вы, что этот насос для теплого пола такой же, как и в вашей системе центрального отопления? Эти насосы работают без остановок, если используется вода, что приводит к высоким затратам энергии.На насосы для полов и центрального отопления приходится около 450 кВтч энергии в год.

Поэтому может быть хорошей идеей поискать устойчивые альтернативы.

Энергоэффективные полы с подогревом

Вам не нужно беспокоиться о замене всей системы теплого пола, чтобы сократить расходы. Одним из компонентов этой системы, который может сэкономить вам много денег, является насос.

Насос для теплого пола также называют циркуляционным насосом или насосом центрального отопления, потому что это фактически тот же тип насоса, который используется в вашей системе центрального отопления.Предлагаемые нами модели – циркуляционные насосы DAB Evosta – обладают высокой энергоэффективностью, имеют класс энергопотребления типа A, регулируются по скорости и потребляют всего около 135 кВтч энергии в год.

Это означает экономию затрат на электроэнергию на 70% или 78,75 евро в год.

Следовательно, если вы решите купить DAB Evosta, насос окупится примерно за 2,5 года,

Замена насоса теплого пола

Все насосы для теплого пола, даже если им уже несколько десятилетий, можно напрямую заменить моделью из линейки DAB Evosta, которая представлена ​​в трех различных версиях.

Таким образом, вы сразу же начинаете экономить электроэнергию. Единственное, что важно – это знать марку и тип используемого циркуляционного насоса, которые вы можете найти в этой таблице замен, прежде чем проверять, какой насос DAB Evosta подходит для его замены. Циркуляционный насос может легко заменить любой мастер, умеющий обращаться с плоскогубцами для водяных насосов, даже если их нужно взять напрокат.

Выполните следующие действия по замене:

1. Отключите подачу воды в системе распределения полов
2. Отсоединить насос теплого пола
3. С помощью плоскогубцев для водяного насоса открутите два вертлюга.
4. Раздвиньте их и снимите циркуляционный насос тока
5. Поместите между ними новый циркуляционный насос
6. Закрепите два вертлюга с помощью клещей для водяных насосов
7. Плагин новый циркуляционный насос
8. Включите подачу воды.

, если у вас есть вопросы или проблемы. Мы будем рады помочь Вам. Не стесняйтесь обращаться к нам

Самый продаваемый насос теплого пола

Замена старого или неисправного насоса теплого пола

Если ваш насос теплого пола вышел из строя и может нуждаться в замене, вам будет важно точно знать, в чем проблема. В этой статье содержится дополнительная информация об этом типе помпы.

• Полы с подогревом не работают; что случилось?
• Как узнать, что насос теплого пола неисправен (показания)?
• Замена насоса теплого пола

Ваш пол с подогревом не работает; что могло быть не так?

Существует множество причин, по которым система теплых полов перестает работать, но что с ней не так? Иногда система не нагревается, и если радиаторы находятся в одной комнате, термостат отключается, когда они достигают нужной температуры.В этом случае система теплого пола не могла нагреться. Это может быть причиной неисправности или возможной ошибки, но также может быть связано с потерей давления. Котел центрального отопления нагревает систему пола, но при отсутствии или недостаточном давлении тепло не может распределяться. Проблема может заключаться в том, что бойлер необходимо повторно заполнить, но это также может быть связано с поломкой расширительного бака. Если вам приходится часто доливать котел, есть вероятность, что расширительный бак протекает.Судно может нуждаться в замене, и его можно заказать у нас. Пожалуйста, обратитесь к нашей коллекции расширительных баков, чтобы подобрать подходящий для вашей системы отопления.

Как узнать, что насос теплого пола неисправен (показания)?

Насос теплого пола может быть неисправен и вообще не работать или издает необычный звук. Если в контуре застревают пузырьки воздуха, необходимо удалить воздух из системы. Вам нужно проверить несколько вещей:

• Контрольная лампа горит?
• Верхняя труба распределителя теплая?
• Открыты ли групповые запорные клапаны и работает ли насос?
• Температура не превышает 50 градусов?

Замена насоса теплого пола

Может оказаться, что необходимо заменить насос теплого пола, что вы легко сделаете сами.Мы поставляем подходящие, энергосберегающие сменные насосы практически для всех существующих систем. См. Нашу таблицу замен. Мы сделали видео, демонстрирующее, как производится замена вашего насоса теплого пола.

Пожалуйста, обращайтесь к нам, если у вас есть какие-либо вопросы, или вам нужна помощь или личный совет. Важно, чтобы ваша система отопления работала хорошо, особенно когда наступает холодная погода.

Руководство по насосным изделиям для циркуляции лучистого тепла под полом

Насосные продукты обеспечивают прибыль от теплых полов. Лучистое отопление

. Лучистое напольное отопление – один из старейших методов отопления дома.Он восходит к тысячелетиям древней Кореи, где тепло от камина передавалось через дымоходы, встроенные в кирпичную кладку жилища, и проводилось через каменные полы.

Сегодня лучистое отопление остается одним из наиболее эффективных и экономичных методов отопления дома, предлагая ряд преимуществ, включая комфорт и минимальное обслуживание. Два наиболее часто используемых типа:

Электрическое лучистое отопление , при котором электрические кабели или электропроводящие пластиковые маты укладываются под полом по рисунку.

Hydronic Radiant Heating , в котором вода, нагретая от бойлера, перекачивается через трубы, проложенные по схеме под полом.

Pump Products предлагает широкий выбор насосов, предназначенных для циркуляции водяного лучистого тепла, включая серию Grundfos UPS, серию Armstrong Astro, радиантные насосы Taco 00R и насосы серии NRF от Bell & Gosset.

Хотите знать, подходит ли вам теплый пол с подогревом? Наши специалисты по продуктам составили этот краткий список плюсов и минусов, чтобы помочь вам принять решение:

Преимущества лучистого теплого пола

Энергоэффективность Лучистое тепло согревает людей и предметы, а не воздух, потолок и стены, обеспечивая тот же уровень комфорта, который достигается при использовании обычных систем отопления при более низкой температуре и меньшем потреблении энергии.Для водяного отопления требования к более низкой температуре котла, чем для отопления плинтуса, увеличивают срок службы котла и предоставляют возможность использовать горячую воду, нагретую за счет солнечной энергии.

Зональный контроль Наличие индивидуального термостатического контроля для каждой комнаты дома является ключом к экономии энергии. Это позволяет вам устанавливать разные настройки температуры для каждой комнаты, не нагревая неиспользуемое пространство.

Комфорт В системах с приточным воздухом нагретый воздух поднимается к потолку, где охлаждается.«Система лучистого отопления нагревает от пола вверх, – говорит эксперт по продуктам Фред Хеттингер. «Тепло начинается с малого и поднимается само по себе. Тебе комфортнее, и тебе будет больше тепла “.

Silence Нет воздушного потока через воздуховоды, как в случае с системами принудительного воздушного отопления, и нет бульканья и почти отсутствует скрип при расширении и сжатии, как это часто бывает с радиаторами для плинтусов.

Чистота В системах с излучающим воздухом минимальное движение воздуха, поэтому меньше пыли, чем в системах с циркуляцией воздуха.

Низкие эксплуатационные расходы Лучистое тепло не требует увлажнения помещения. Он также ограничивает образование плесени и грибка, которые могут быть проблематичными во влажном климате.

Недостатки лучистого теплого пола

Expense Модернизация системы водяных трубопроводов может оказаться дорогостоящей в более старом доме, при этом некоторые системы обходятся на 50% дороже за установку водяного водяного теплого пола, чем за обычную систему с принудительной подачей воздуха. Системы напольного отопления зачастую более экономичны для новых домов.

Ограничения при проектировании Керамическая плитка – наиболее распространенное и эффективное напольное покрытие для теплого пола, но также можно использовать тонкие ковровые покрытия и дерево. Большинство систем лучистого отопления не следует использовать с обычным паркетным полом, забитым гвоздями, поскольку гвоздь или скоба через один из проводов или труб могут повредить всю систему. Кроме того, будущие ремонтные работы могут усложниться, поскольку разводка труб может помешать пробивке отверстий в полу или стенах.

Время задержки Лучистому теплу требуется время, чтобы пройти через пол.Это может привести к медленному нагреванию в домах, где нет других источников тепла, и к перегреву в домах, где они есть.

С учетом всех обстоятельств, хорошо управляемая система лучистого отопления с программируемым термостатом может сэкономить домовладельцу сотни долларов на счетах за отопление дома каждый год, и многие штаты предлагают финансовые стимулы для выбора таких систем. Если вы строите небольшой дом, вам могут подойти теплые полы с подогревом.

Просмотрите наш обширный перечень моделей циркуляционных насосов, запасных частей и принадлежностей для насосов на сайте www.pumpproducts.com или поговорите с одним из наших экспертов по продуктам по телефону 1-800-429-0800.

Обширный инвентарь

Pump Products позволяет нам предлагать доставку на следующий день в любую точку США. Введите код купона 5 долларов при оформлении заказа, чтобы получить скидку 5 долларов на любую покупку на сумму более 100 долларов. Предложение действительно до 1 ноября 2014 года, с однократным использованием на одного покупателя.

Коллекторы и насосы водяного теплого пола БЕСПЛАТНАЯ доставка по Великобритании

БЕСПЛАТНАЯ доставка на следующий рабочий день для большинства товаров (может отличаться из-за текущих ограничений covid).Более 95% товаров, отправленных в тот же день, доставляются на следующий рабочий день. Нет минимального заказа – есть вопросы? Позвоните нам по телефону 020 7183 2784 или отправьте нам сообщение онлайн прямо сейчас.

Купите самые продаваемые коллекторы водяного теплого пола собственной марки – выберите из нашего комплекта коллектора водяного теплого пола из латуни или полного комплекта коллектора теплого пола из нержавеющей стали собственной марки – оба будут отправлены в тот же рабочий день, когда будет размещен заказ. 13:30 для быстрой доставки по Великобритании.

Подключение геотермальных систем отопления к водяным подпольным трубам

Системы водяного отопления «теплый пол» можно легко подключить к источнику тепла любого типа и стиля. Это включает в себя солнечное отопление, а также все геотермальные системы отопления. Вы также можете переоборудовать и подключиться к существующей или новой системе центрального отопления дома.

Латунные и стальные водяные коллекторы – в чем разница?

Латунный коллектор для водяного обогрева пола Преимущества:

1. прочный
2. Выдерживает высокие температуры
3. Латунь имеет более низкую твердость, поэтому ее легче установить.
4. Большинство деталей сантехники изготовлено из латуни, и использование латунного коллектора сделает изделия для подогрева пола более интегрированными, потому что тот же материал имеет одинаковую степень теплового расширения, поэтому он может предотвратить утечку воды при изменении температуры.
5. Снаружи слой никелевого покрытия, обладающий повышенной коррозионной стойкостью.

Узнайте больше в нашем блоге о водяных коллекторах. Помните, что латунь – это сплав, состоящий из меди с добавлением цинка.Из-за присутствия цинка цвет латуни может измениться с красного на желтый, поэтому нет причин для беспокойства.

Преимущества коллектора водяного теплого пола из нержавеющей стали

Преимущества коллектора из нержавеющей стали для экспресс-обогрева полов:

1. Коррозионная стойкость
2. Огнестойкость и жаропрочность
3. Эстетический внешний вид – хороший и блестящий новый вид

Нержавеющая сталь – это по существу низкоуглеродистая сталь, которая содержит 10% или более хрома по весу.Именно добавление хрома придает стали уникальные нержавеющие и коррозионно-стойкие свойства.

Содержание хрома в стали позволяет образовывать прочную, плотно прилегающую, невидимую, устойчивую к коррозии пленку оксида хрома на поверхности стали.

Обратите внимание: поскольку большинство деталей сантехники изготовлено из латуни, а нержавеющая сталь имеет другую степень теплового расширения по сравнению с латунью, поэтому в долгосрочной перспективе существует риск утечки воды с течением времени.

Зоны и коллекторы водяного теплого пола

При использовании водяных теплых полов необходим специальный комплект для прокладки водопроводных труб.Для управления потоком воды в различные зоны вам потребуется один из наших специальных коллекторов из списка ниже.

Влажные полы с подогревом и жилые зоны

Влажные полы с подогревом позволяют теплу ощущаться поджаренным и комфортным в небольшом зимнем саду, на открытой кухне – действительно, одна из самых популярных комнат в доме для установки UFH будет в ванной комнате, влажной / душевой комнате или просто для обогрева весь дом, используя разные обозначенные вами зоны.

Подробнее – Комплекты для теплого пола Тепловой насос

Воздушно-водяной Тепловой насос vs.Электрические теплые полы | by SPRSUN Heat Pumps

С постепенным отказом от загрязняющих и традиционных методов отопления, экологически чистое отопление домов постепенно становится новым выбором. В настоящее время основными методами отопления нового дома являются отопление с помощью теплового насоса и электрическое отопление. Полы с подогревом с помощью теплового насоса с воздушным источником более популярны. Итак, почему для полива теплого пола лучше использовать воздух, чем электрический? Далее мы дадим вам подробное представление.

Подогрев полов с тепловым насосом «воздух-вода»

Во-первых, давайте получим общее представление о том, как работает тепловой насос « воздух-вода» и электрический теплый пол.Электрическое отопление – это прямое преобразование электроэнергии в тепловую энергию, КПД которого составляет около 85%; то есть каждый киловатт-час электроэнергии может генерировать около 850 Вт тепла. Принцип работы тепловых насосов с воздушным источником заключается в использовании хладагента для поглощения низкопотенциального тепла из воздуха и сжатия тепла в высококачественную энергию для пользователей с помощью небольшого количества электроэнергии для привода компрессора. Таким образом, воздушные тепловые насосы потребляют меньше электроэнергии. В качестве примера возьмем тепловой насос воздух-вода SPRSUN.Его коэффициент энергоэффективности составляет 4,19, то есть тепло, вырабатываемое тепловыми насосами с воздушным источником, примерно в 4,93 раза больше, чем у электрического напольного отопления.

SPRSUN Тепловой насос «воздух-вода» в системе теплого пола. Проект

Во-вторых, мы сравним уровень комфорта этих двух методов теплого пола. Система подогрева пола с тепловым насосом с воздушным тепловым насосом излучает тепло в пол через горячую воду с температурой не менее 55 ℃. Его процесс нагрева не повлияет на зимнюю влажность в помещении. Напротив, электрический теплый пол при кабельном обогреве испаряет влагу из воздуха в помещении.Все мы знаем, что зимой воздух относительно сухой. Норма влажности воздуха для человека составляет 30-60%, а среда с индексом влажности 50-60% является наиболее комфортной для человеческого организма. Следовательно, напольное отопление с помощью теплового насоса «воздух-вода» может быть более комфортным, чем электрическое отопление.

Наконец, давайте посмотрим на затраты на отопление полов с использованием источника воздуха и электрического теплого пола. Для воздушного отопления обычно требуется 40 Вт тепла на квадратный метр за один час.Для домохозяйства с площадью обогрева 100 квадратных метров ежемесячная стоимость электроэнергии составляет около 76 долларов. При электрическом отоплении дом с площадью обогрева 100 квадратных метров потребляет тепловую нагрузку 80 кВт каждый день в течение 8 часов. Если счет за электроэнергию рассчитывается из расчета 0,11 доллара за киловатт-час, дневная стоимость электроэнергии составляет около 8,8 доллара, а ежемесячная стоимость – 264 доллара.

В целом, мы видим, что теплый пол воздух-вода является лучшим выбором, чем электрическое отопление, с точки зрения эффективности, комфорта и затрат на отопление.Таким образом, в долгосрочной перспективе полы с подогревом с помощью теплового насоса «воздух-вода» определенно более выгодны для пользователей.

Технология тепловых насосов для теплых полов

В настоящее время нет никаких сомнений в том, что тепловые насосы являются одними из самых сложных трехцелевых устройств отопления и охлаждения, доступных на рынке. Обладая уникальной способностью удовлетворять потребности в охлаждении, обогреве и горячей воде в вашем доме или коммерческой недвижимости, эти устройства являются превосходными благодаря тому, что для этих целей они используют воздух снаружи.Это означает, что при минимальном потреблении электроэнергии ваше устройство может включать большинство основных функций в вашем доме.

Поскольку отопление и охлаждение составляют 40% потребления энергии в среднем австралийском домохозяйстве, такие устройства, как тепловые насосы, могут по-настоящему изменить использование энергии и сэкономить.

В нашем блоге на этой неделе рассказывается о том, как эти устройства проявляют себя примечательными, когда дело доходит до включения систем теплого пола в любой отдельно взятой собственности!

Как в этих системах используется технология теплового насоса?

Гидравлическое отопление или напольное отопление – это невероятно экономичное и низкоэнергетическое решение для отопления как жилых, так и коммерческих объектов.

Подходящие для множества вариантов установки, эти системы прочно закрепились на рынке благодаря своим многочисленным преимуществам. Среди них свобода, с которой пользователи могут проектировать свое пространство, мощные возможности обогрева и отсутствие негативного воздействия на здоровье, добавляют к его рентабельным и энергоэффективным возможностям.

Комбинируя технологию теплового насоса и теплый пол, вы объединяете беспрецедентные преимущества обеих этих систем. Здесь для водяного отопления можно использовать первое, чтобы воспользоваться преимуществами конвекции, побуждая тепло подниматься вверх через пространство, а не заставляя его опускаться.Это также позволяет осуществлять зонированное управление – вместо обогрева всего пола в офисе или дома, отдельные комнаты и помещения можно обогревать по мере необходимости.

Учитывая, что тепловые насосы могут плавно переключаться с обогрева или охлаждения, а также его простая интеграция с фотоэлектрическими батареями и батареями, это упрощает приобретение энергии вне сети.

Обзор технологии тепловых насосов

На рынке энергии эти устройства представлены в различных формах и выбираются на основе ряда различных факторов.В этом отношении двумя основными типами устройств являются геотермальные тепловые насосы и тепловые насосы воздух-вода.

Геотермальные насосы являются более дорогостоящими по сравнению с системами воздух-вода, но при этом более эффективны. Они также требуют меньше обслуживания и работают намного тише.

Эти устройства получают тепло от земли и, следовательно, не зависят от погодных условий, что является значительным преимуществом для пользователей. Это также означает, что геотермальные насосы эффективны даже в более холодном климате или в экстремальных погодных условиях.

Хотя эти устройства вначале оказываются дорогими, в долгосрочной перспективе эти затраты всегда компенсируются их превосходной эффективностью и надежностью. Его ожидаемый срок службы составляет около 25 лет, а первоначальные инвестиции окупаются в течение 5-10 лет.

Насосы воздух-вода , с другой стороны, идеальны для людей с ограниченным бюджетом. Эти устройства намного дешевле установить и интегрировать в существующие здания. В отличие от геотермальных насосов, устройства воздух-вода потребляют тепловую энергию из окружающего воздуха.Недостатком этого является то, что это делает его более зависимым от климатических условий. Таким образом, тепло и КПД сильно зависят от погоды на улице.

В этих системах конструкция системы отопления / охлаждения имеет отношение к обеспечению максимальной эффективности работы теплового насоса. Чтобы бороться с такими явлениями, как низкий расход, необходимо уделять внимание минимальной площади пола теплового насоса. Это связано с тем, что устройства воздух-вода должны покрывать минимальный пол, чтобы функционировать стабильно и эффективно.

Каковы преимущества сочетания полов с подогревом с тепловыми насосами?

Одним из основных преимуществ сочетания этих превосходных систем является их повышенная стоимость и энергоэффективность.

В то время как тепловые насосы используют определенное количество электроэнергии для питания своего оборудования, системы имеют КПД 4,5, по сравнению с котлами, работающими на природном газе, и дизельными котлами, которые производят всего 0,93 КПД на штуку.

Таким образом, тепловые насосы потребляют всего около 4 единиц.44 кВт электроэнергии, чтобы поддерживать тепловую нагрузку 20 кВт, в то время как котлу, работающему на природном газе, потребуется более 21,5 кВт для обеспечения такой же мощности. Это означает, что тепловые насосы обеспечивают экспоненциальную экономию затрат до 70% на счетах за электроэнергию среднего домохозяйства.

Эти устройства также предлагают большую гибкость конструкции по сравнению с более традиционными технологиями, такими как газовые котлы или канальные системы отопления и охлаждения.

Основные выводы

Тепловые насосы – действительно эффективные устройства, особенно в сочетании с благотворным эффектом систем теплого пола.
