Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов.

Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров.

Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

• выбирается самая длинная петля. Запорный кран выкручивается на максимум;
• потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

• • температура воды в «обратке»;
  • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 13 337

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Настройка и регулировка водяного тёплого пола

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

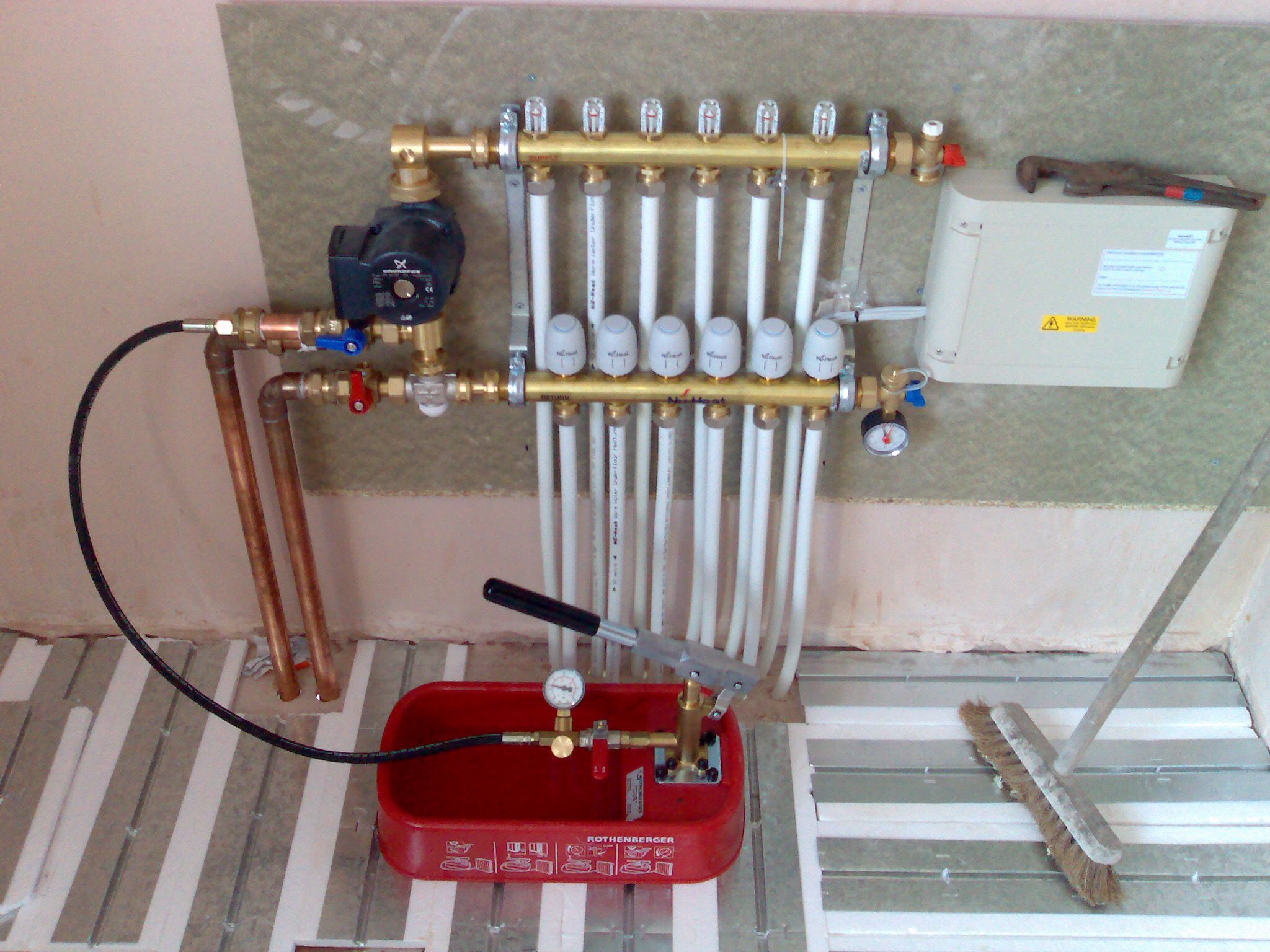

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

• Нержавеющей стали. Самые долговечные и дорогие.
• Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.

• Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

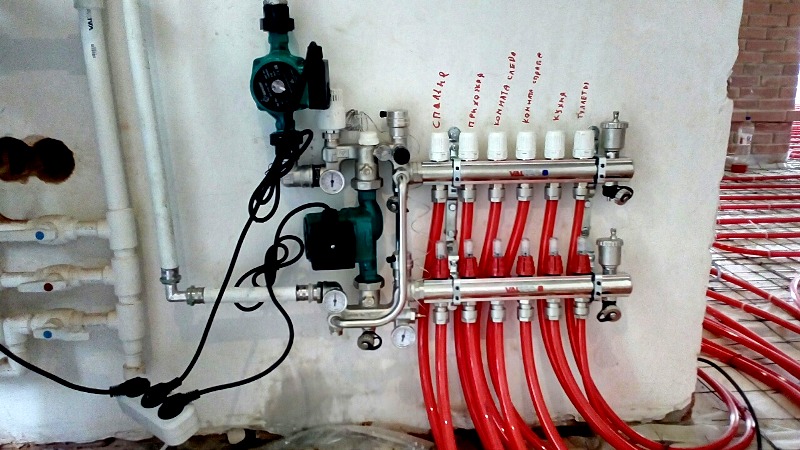

  Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола,  к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.
5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Управляющие элементы

Настройка коллектора теплого пола невозможна без специальных приборов. С их помощью устанавливается оптимальный режим нагрева системы, регулируются потоки воды в трубопроводах. Каждый из них выполняет определенную функцию.

1. Датчик температуры воды

Устанавливаются на входных и выходных патрубках устройства. Эти приборы не влияют на работу системы, но указывают текущий показатель нагрева. Разница значений может быть полезна при подсчете эффективности работы. Также они служат индикатором нарушения режима нагрева.

1. Центральный терморегулятор с сервомеханизмом и датчиком.

Он монтируется на приемный патрубок входного коллектора и подключается к обратной трубе с охлажденным теплоносителем. Датчик температуры помещается в корпусе гребенки. На корпусе терморегулятора есть поворотная ручка, с помощью которой устанавливается требуемый уровень температуры. От датчика в устройство поступают показания о степени нагрева воды. В зависимости от этого регулируются потоки холодного и горячего теплоносителя.

1. Сервоприводы на патрубках входной гребенки

По принципу работы они полностью аналогичны терморегулятору, но с небольшими дополнениями. С их помощью регулируется объем потока воды для каждого контура водяного пола. В зависимости от модели это можно делать в ручном или автоматическом режимах. Для последнего применяются сервоприводы со встроенными датчиками температуры, которые могут подключаться к общему выносному терморегулятору.

1. Расходометры

Необязательные для монтажа устройства, которые, впрочем, могут стать эффективными элементами для ручного управления работой водяного теплого пола. Они устанавливаются на патрубки обратного коллектора и представляют собой запорные механизмы со стеклянной колбой.

При повороте головки на корпусе шток в устройстве меняет свое положение. Это влияет на объем жидкости, проходящей через него. Для наглядности на поверхности расходометра нанесена шкала измерений, обозначающая скорость прохождения воды л/мин.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

В него в дальнейшем будут заводить две трубы:

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Способы подключения

Понадобятся следующие материалы и устройства:

• Трубопровод;
• Комплектующие для трубопровода;
• Котел;
• Трехходовой термостатический клапан;
• Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

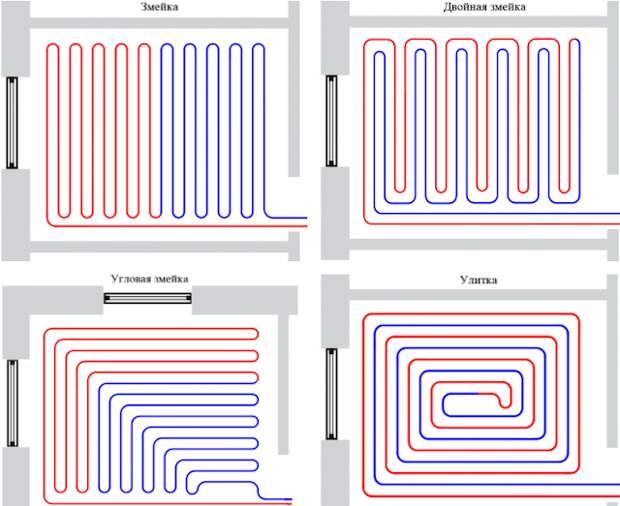

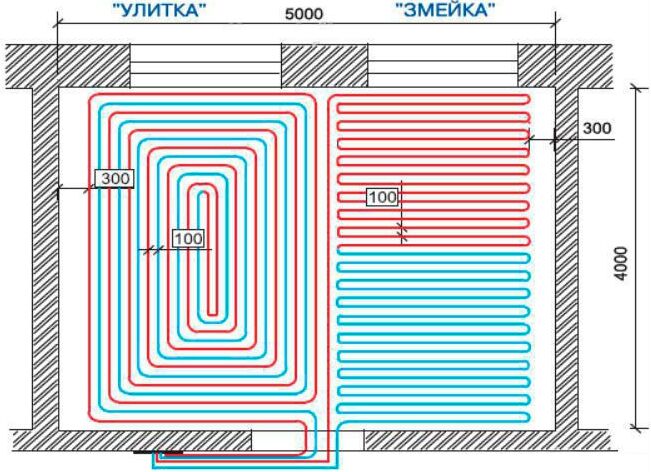

Варианты укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обратная.

• Плюс «змейки» в том, что можно распределять зоны нагрева. Например, обходить мебель или сантехнику.
• Преимущество «улитки» — более равномерный нагрев всей площади.

После укладки трубопровода его нужно подключить к котлу. Предварительно необходимо рассчитать мощность насоса. Используется следующая формула:

G =Q Х 0,86/Δt,

где G — производительность системы (л/ч),

Q — мощность системы (Вт),

0,86 — коэффициент преобразования в Ккал/ч,

Δt — перепад температуры «подача-обратка» (°C).

Насос нужен для обеспечения скорости движения теплоносителя по трубам. В зависимости от типа насоса, им можно управлять либо вручную, либо при помощи автоматики. Монтируется устройство на подающий трубопровод. В системе без смесительного узла устройство насоса располагают под котлом. Цепь между трубопроводом с насосом и котлом замыкает трехходовой термостатический клапан.

Чтобы теплый пол работал стабильно без установки смесительного узла, следует выбирать качественный мощный котел. Электрический или газовый – особого значения не имеет. Главное, чтобы мощность устройства была рассчитана конкретно на спроектированный теплый пол. Мастера рекомендуют выбирать модели с наличием насоса.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Оптимальные температурные параметры

Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:

• прогрев пола до 28 градусов;
• при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
• если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.

Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.

Обязательно ли нужен смесительный узел

Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Это интересно: Какие полы лучше сделать в частном доме — излагаем по пунктам

Как отрегулировать теплый водяной пол вручную подготовка и ввод

Ручная настройка проводится с помощью обычного крана, который называется термоголовкой. Ее монтируют на обратку и подачу. Использование крана позволяет не нагружать систему автоматикой и дополнительным оборудованием. Это существенно сокращает расходы, но создает ряд неудобств. Качественная и быстрая регулировка теплого водяного пола с термоголовкой — миф. Кран придется крутить часто, а при определении температуры полагаться исключительно на личные ощущения.

Важно! Более удобной считается регулировка водяных теплых полов ротаметрами (расходомеры), которые устанавливают на входе в каждый контур (место монтажа коллектор). Все, что нужно, — контролировать допустимую разницу в показаниях приборов. Она составляет 0.3-0.5 л

Она составляет 0.3-0.5 л.

Корректная регулировка теплого пола с термоголовкой предполагает соблюдение норм ввода в эксплуатацию всей системы. Иначе система основного или вспомогательного нагрева воздушных масс снизу помещения будет работать со сбоями.

Устройство и принцип работы сервомоторов

Основным рабочим элементом сервопривода является сильфон. Т.е. такая же деталь, как и в . Небольшой по размерам, герметичный цилиндр с эластичным корпусом заполнен веществом, чутко реагирующим на температуру.  В зависимости от того, происходит повышение или понижение температуры, происходит соответственно изменение объема вещества. Рисунок – схема наглядно демонстрирует устройство сервомотора, где основным местом занимает сильфон.

Сильфон находится в тесном контакте с электрическим нагревательным элементом. Получая сигнал с термостата, нагревательный элемент включается от сети и включается в работу. Внутри сильфона вещество подогревается и увеличивается в объеме. Таким образом, увеличившийся в размерах цилиндр начинает давить на шток, меняя его положение и перекрывая путь потоку теплоносителя. Оценивая работу сервопривода можно сделать вывод – прибор не оснащен никакими моторами, в нем нет никаких шестерней и передаточных звеньев. Обычная рабочая связь «тепловая энергия и электричество». Отсюда и распространенное название приборов, термоэлектрические регуляторы.

Для того, что бы клапан снова стал открытым, весь процесс повторяется только в обратном направлении. Отсутствие электропитания приводит к тому, что нагревательный элемент перестает работать. Следовательно, вещество внутри цилиндра остывает, уменьшаясь в объеме. Давление на шток уменьшается, он подымается, действуя на клапан, а, следовательно, открывается доступ горячей воды в систему.

Ознакомившись с принципом работы устройства, важно помнить, что для механического действия клапана необходимо определенное время.   Несмотря на то, что при поступлении сигнала с термостата, нагревательный элемент начинает нагревать вещество внутри цилиндра. Время, необходимое на изменения физического состояния жидкости, составляет 2-3 минуты, поэтому клапан приводится в действие не сразу

В отличие от нагрева, остывание жидкости проходит медленнее. На обратный процесс, т.е. на закрытие клапана потребуется уже не 2-3 минуты, а 10-15 минут. При перегреве каждый сервомотор должен автоматически отключаться. Для этого в конструкции предусмотрен механизм аварийного отключения.

Для примера: используемые в работе коллекторной группы сервоприводы не все оснащаются цилиндрами и баллонами с веществом. Ест модели, в которых эту роль играют термоэлементы, напоминающие собой пружину или пластину, которые под действием все того же нагревательного элемента нагреваются. Расширяясь, эти детали воздействуют опять же, на шток, приводя в конечном итоге в рабочее состояние клапан.  Определить в каком положении находится клапан, можно по изменению внешнего вида сервопривода. Выдвигающийся элемент сигнализирует о работе прибора. Если этого не происходит, значит, ваш прибор неправильно подключен или система отопления работает с перебоями.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров

При этом берется во внимание уровня нагрева жидкости и давления

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

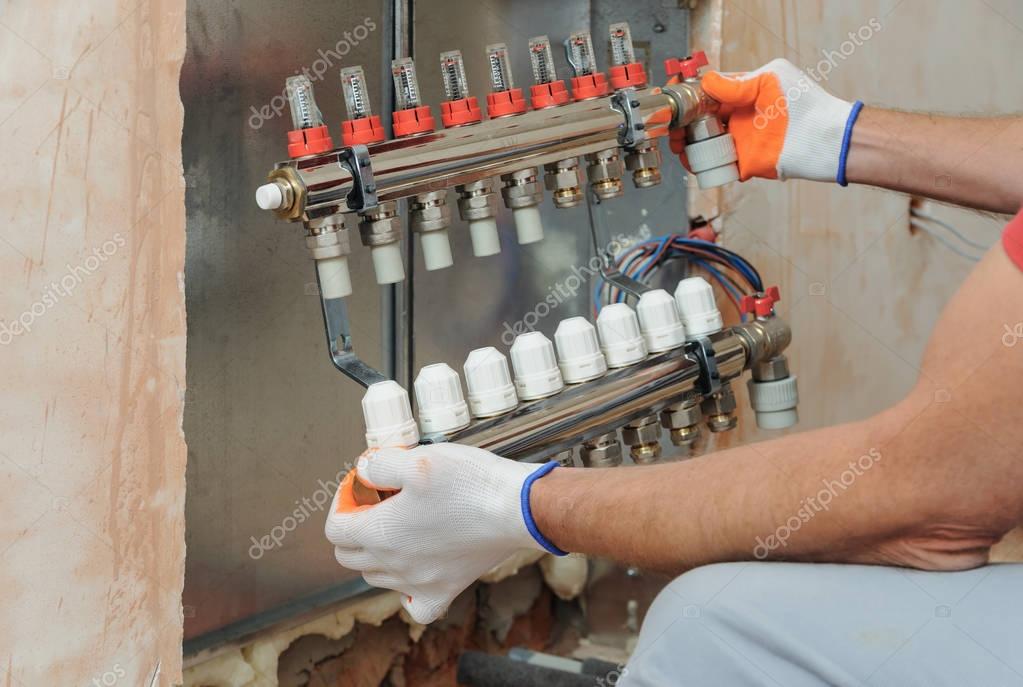

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Н аконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Как самому настроить теплый пол

Переплетение труб, клапаны, датчики, колбочки и манометры — вот, что видит владелец загородного дома, впервые открывая короб теплого пола. Система кажется сложной и запутанной, однако понимать как она работает и как ее регулировать необходимо.

После прочтения статьи вы поймете предназначение основных узлов системы теплого пола и сможете оптимизировать его работу, перенаправив тепло из комнаты в комнату.



Для начала разберемся в основных узлах теплого пола. Две большие трубы, которые соединяют теплый пол и котел служат для циркуляции теплоносителя. По одной трубе разогретый теплоноситель подается в теплый пол. По другой — охладившийся теплоноситель возвращается в котел для подогрева. Разница температуры в этих двух трубах показывает сколько тепла было потрачено на отопление дома. Оптимальная разница составляет от пяти до десяти градусов.

В коллекторе мы видим циркуляционный насос, который помогает насосу котла продавливать теплоноситель через протяженные магистрали труб теплого пола. Вторая функция насоса — подмешивать холодную воду обратной подачи к прямой. Это необходимо для работы теплого пола параллельно с батареями, которые требуют для эффективной работы более высокой температуры теплоносителя. Обратим внимание, что температура прямой подачи, поступающей непосредственно в трубы пола всегда на несколько градусов ниже, чем ее температура на выходе из котла.

Дальше мы видим трехходовой кран, который позволяет перенаправить часть потока теплоносителя обратно в подмешивающий насос и еще сильнее уменьшить температуру подачи непосредственно в трубы пола.

За термометрами прямой и обратной подачи находится основная часть коллектора пола — «гребенка» с контурами труб, подключенных к специальным разъемам. Разъемы каждого контура располагаются друг напротив друга. Один подключен к магистрали прямой, второй — к магистрали обратной подачи. Каждый контур – по сути отдельная батарея, замурованная под нагревающейся поверхностью и вы должны четко понимать в какой части дома он находится.

Рядом с разъемом прямой подачи находится колбочка расходомера. Рядом с разъемом обратной подачи — вентиль, перекрывающий контур. Принцип работы расходомера прост. Его поплавок тонет тем глубже, тем больше проток теплоносителя через контур. Бывают системы, где расходомеры стоят на обратной подаче. В этом случае поплавок, наоборот, всплывает при увеличении протока теплоносителя.

Расходомеры не только указывают на скорость протока теплоносителя в трубах пола, но и являются ручками регулировки протока. Часто на них ставятся предохраняющие красные шайбы, которые необходимо поднять, чтобы освободить ручки вращения.

Закручивая расходомер вы уменьшаете проток теплоносителя по контуру и тем самым уменьшаете количество тепла, которое поступает в ту или иную часть дома.

Оптимальный проток теплоносителя в контуре составляет 2 литра в минуту. Во время начальной балансировки петель надо добиться равного протока в каждом контуре, немного вращая ручки расходомеров. Если проток равный, но ниже 2 литров в минуту, значит мощности циркуляционного насоса недостаточно. Надо заменить его на более производительный. Но для начала проверьте, стоит ли регулятор его оборотов на полной мощности.

После каждой регулировки надо давать системе прийти в динамическое равновесие в течение 10 минут и подокорректировать скорость протока.

После первичной балансировки контуров необходимо дать теплому полу поработать пару дней и замерить температуру в каждой из комнат дома. С помощью расходомеров уменьшаем проток теплоносителя на 25% в тех помещениях дома, которые слишком нагрелись. Теперь некоторые контуры показывают проток 1,5 литра в минуту, а остальные чуть больше 2 литров в минуту. Тепло автоматически перераспределяется в более холодные помещения. Ждем еще пару дней, проверяем температуру и опять корректируем проток теплоносителя. Повторяем пока баланс температуры в помещениях дома не станет оптимальным. Возвращаем на место предохранительные шайбы расходомеров, так как дальше управлять температурой в доме мы будем с помощью температуры теплоносителя на котле или с помощью трехходового крана.



Монтаж теплых полов в Краснодаре здесь.

Балансировка теплых полов, как настроить коллектор

Настройка теплого пола вызывает вопросы потому, что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых  — с помощью балансировочного вентиля,  руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.

Но обычный подход заключается в другом, — каждый контур теплого пола настраивается по ротаметру в соответствии с расчетным расходом теплоносителя.

Но как настроить сам коллектор теплого пола? Многие коллектора оснащены двухходовыми клапаноми с термоголовкой, а также байпасом между подачей и обраткой, который снабжен настроечным клапаном, его нужно балансировать… Могут встретится коллектора с трехходовым клапаном, или другими вариантами…



Работа трехходового клапана

Трехходовой клапан смешивает два входящих в него потока, друга разновидность – разделяет их. Соотношение потоков и температура на выходе зависит от положения тарелки. Это регулируется утапливанием штока, на который в свою очередь надавливает термоголовка.

Используются термоголовки с выносным датчиком, устанавливаемым на трубопровод, управляемые по температуре получаемого потока.

Таким образом, установив на входе в коллектор трехходовой клапан, мы может поддерживать в теплых полах нужную температуру теплоносителя, чаще 35 — 45 град. Настройка по температуре чаще заключается лишь в выставлении значений на термоголовке. Балансировать сам коллектор не нужно, только контура.

Почему предпочитают двухходовые клапаны, а не трехходовые

В схеме с трехходовым клапаном температура теплоносителя будет слишком остро зависеть от положения тарелки клапана. Неточности в работе механизмов приводят к значительным ненужным результатам. Схема оказывается не столь надежной, как с двухходовым клапананом и байпасом.



Как работает коллектор с двухходовым клапаном

Двухходовой клапан регулирует расход «больше-меньше» в зависимости от утапливания штока термоголовкой.  Устанавливается на входе в коллектор со стороны подачи и регулирует долю горячего теплоносителя, поступающего в коллектор, по сравнению с тем, что идет с обратки на подачу через байпас.

Но эта система нуждается в предварительной настройке соотношения потоков через байпас и через открытый двухходовой клапан. Байпас же снабжается настроечным клапаном под шестигранный ключ. Его нужно настроить, но как правильно?

Или же на байпасе устанавливается двигатель, а настройка заложена в обратке коллектора. В общем нужно сделать предустановку количества с обратки теплого пола, по отношению к тому что идет с подачи от котла.

Какие термоголовки использовать, с какой температурой

Используемые термоголовки должны соответствовать температурному режиму теплых полов. Термоголовки имеют довольно узкие пределы регулировки температуры, например «40 – 70 град», или «50 – 80 град», поэтому их нужно правильно выбрать.

Наиболее подходящими остаются «20 – 50 градусов». Низкая граница в 20 градусов понадобится в спортивных комнатах, а также нередко летом для подогрева «ледяного» плиточного пола, но воздух при этом нагреваться не будет. Возможно также применение механизма с предустановкой «30 – 60 градусов» в системах частных домов.



Как настроить, отбалансировать коллектор с двухходовым клапаном

Сперва делается настройка расхода теплоносителя в каждом контуре с помощью ротаметров в соответствии с расчетом. При этом двухходовой клапан на входе полностью перекрывается, а кран на байпасе (подача с обратки) открывается, – жидкость циркулирует только по контуру теплого пола через байпас.

После настройки контуров, двухходовой клапан полностью открывается, а вентиль на байпасе постепенно прикрывается. Как только тарелки на ротаметрах сдвинутся, — общий расход через контура начнет уменьшаться, – значит «Готово», система первично отбалансирована «по гидравлике» и работоспособна. Значит данная схема стала «чувствительной» к сопротивлению обратки.

Окончательная балансировка коллектора «По температуре» проводится после укладки стяжки и разогрева теплого пола в течении суток в номинальный режим. На вход коллектора от котла подается +50 градусов, а после байпаса на гребенке подачи должно быть +45 градусов. Если там температура больше, то клапан на байпас открывают (добавляется холод), если меньше, то закрывают. Но, чаще первоначальная настройка «по гидравлике» в особых корректировках не нуждается.



Где устанавливаются ротаметры — на подаче или на обратке?

Существуют два вида ротаметров, – или для подачи, или для обратки. Например, ротаметры для обратки отличают тем, что в нормальном положении тарелка утоплена вниз, а подходящая из контура (снизу) жидкость приподнимает тарелку.

У механизмов для подачи наоборот – без нагрузки тарелка находится вверху колбы, а жидкость идущая с коллектора будет ее опускать вниз.

Перепутать установку ротаметров, – значит запереть контуры, так как жидкость будет прижимать тарелки к седлу, система работать не будет.

Как выполняется регулировка температуры теплых водяных полов

Большой популярностью пользуются системы с одновременным подключением нескольких водяных контуров отопления. Нагрев помещения одновременно выполняется с помощью традиционных радиаторов и теплых полов.

Но для системы отопления радиаторного типа необходима температура теплоносителя в 70-90°С, а для водяного контура, вмонтированного в пол, по крайней мере, вдвое меньше максимум 35°С.

Существует несколько способов, как регулировать температуру теплого водяного пола. Одним из лучших является монтаж терморегулятора.

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.
2. Поддерживать необходимую температуру в помещении.
3. Осуществлять автоматический нагрев комнаты к необходимому времени.
4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Принцип работы регулятора температуры

Главной функцией регулятора является управление водяным теплым полом. В зависимости от сложности устройства, возможна, как полная, так и частичная автоматизация процесса отопления комнат.

По своему принципу работы можно разделить все терморегуляторы на две основных категории:

1. Простейшие ручные регуляторы – по сути, представляют обычный кран. Отсекающий вентиль регулирует давление в системе отопления. Ручной режим имеет множество недостатков, но часто применяется в основном для небольших помещений.
2. Термостатический регулятор – принцип работы во многом похож на тот, что имеет ручное управление, только сигнал на подачу теплоносителя выполняет специальный датчик. При достижении определенной температуры подается сигнал на включение циркуляционного насоса. Все действия происходят по заранее выставленной программе.
   Программируемые термостаты-регуляторы способны одновременно контролировать сразу несколько контуров, изменять температуру нагрева в зависимости от времени суток и погодных условий. Автоматический контроллер регулировки давления позволяет установить наиболее комфортный режим для человека.

Существует еще один экономный вариант регулировки. На коллекторе обратки размещают температурное реле. Запитывают устройство таким образом, чтобы включение-выключение циркуляционного насоса контролировалось через термореле. Выставляется необходимая температура нагрева. Устройство самодельного регулятора достаточно простое, но не подходит для одновременного отопления нескольких зон.

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

• Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.
• Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.
• Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.
• Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
  Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).
• Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
  Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
  Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.
• Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.

Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:
{banner_downtext}

• Устанавливается короб для терморегулятора.
• Монтируется термостат.
• Устанавливается температурный датчик, его помещают между изгибами водяного контура.

Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Как правильно регулировать водяной теплый пол

Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.

• Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
• Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.

Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.

4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.



Читайте так же:

Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

температура, как настроить термостат, как отрегулировать регулятор, фото и видео

Содержание:

Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название – регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй – возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: “Схема коллектора теплого пола – как всё должно работать”). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т.д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности). Читайте также: “Какой датчик температуры для теплого пола выбрать и как его установить правильно”.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола – это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: “Правильная установка терморегулятора теплого пола и условия эксплуатации”).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Чтобы упорядочить расположение проводов монтируют коммутаторы теплого водного пола. Помимо обычных функций подключения и соединения различных устройств, они выполняют и защитную роль. Читайте также: “Оптимальная схема подключения теплого пола – делаем правильный выбор”.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: “Как выбрать и установить расходомер для теплого пола”).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства – термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Теплый пол 101 – Боб Вила

Иллюстрация: Findanyfloor.com

Теплый пол, возможно, является идеальной системой отопления дома. Он удобный, эффективный, ненавязчивый, тихий и не продувает пыль и аллергены, как это делают системы принудительного горячего воздуха. Вместо того, чтобы перегревать периметр комнаты в надежде, что теплый воздух пройдет по всему помещению, прежде чем подняться, теплый пол подает тепло снизу. В результате получается более равномерное общее тепло, которое согревает все в комнате, включая поверхности, мебель и, что наиболее важно, вас.Лучистое тепло похоже на тепло, которое вы чувствуете, когда стоите у окна в солнечный холодный день. Ваше лицо кажется теплым, но солнцу не нужно было нагревать воздух снаружи, чтобы вы так себя чувствовали.

Для справки, полы с подогревом существовали на протяжении веков, от гипокауста – пола, поднятого на колоннах, где тепло могло циркулировать внизу и излучаться через слои плитки и камня – древних турецких и римских бань, до череды Фрэнка Ллойда Райта. – заимствование более современных японских образцов прошлого века.И хотя решение установить лучистое отопление раньше было требованием перед строительством, сегодняшние инновации делают его возможным – и даже пригодным для самостоятельной работы – для модернизации существующих домов.

Типы систем теплого пола

Теплые полы нагреваются либо с помощью электрических кабелей сопротивления, либо горячей воды, протекающей по трубам.

Электрические системы

Системы электрического лучистого отопления обычно являются дополнительными, а не единственным источником тепла для помещения.Кабели, которые часто предварительно прикрепляются к матам для простоты монтажа, прокладываются над черновым полом в слое из тонкозастывающего раствора. Керамическая или каменная плитка – популярные варианты отделки пола. Существуют также излучающие электрические панели для подогрева пола, которые можно установить под ламинатом и другими плавающими полами, например, из искусственной древесины. Один производитель, Thermosoft, производит подушечки производительностью 31 БТЕ на квадратный фут. Установка проста. Просто раскатайте его, приклейте скотчем, накройте плавающим полом и выполните электрические соединения.Никакого строительного раствора не требуется.

Не хотите поднять существующий пол? Такие компании, как SunTouch, производят электрические излучающие подушки, которые подходят для балок под черным полом. Вам, конечно, понадобится доступ к отсекам из подвала или из подвала. Под ковриками устанавливаются биты из стекловолокна, поэтому большая часть тепла идет вверх, а не вниз.

Фото: manasquanplumber.com

Гидравлические системы

Гидравлические системы лучистого отопления обычно предназначены для обогрева всего дома.Вода нагревается до температуры от 100 до 120 градусов по Фаренгейту с помощью бойлера и циркулирует по трубам под полом. Трубы могут быть установлены несколькими способами: вмонтированы в бетонную плиту, установлены поверх существующей плиты в цементе, скреплены скобами под черновым полом или установлены внутри каналов специально разработанных панелей чернового пола. Поверх него можно укладывать любой вид готового напольного покрытия, в том числе полосовой паркет, винил или ковровое покрытие. (Примечание: некоторые установщики могут порекомендовать паркетные полы из инженерной древесины, а не из массивной древесины в домах с высоким уровнем влажности.В противном случае изменения содержания влаги могут привести к образованию чашечек, выгибанию или деформации деревянных досок.)

Найдите надежных местных профессионалов для любого домашнего проекта

+

Больше комфорта, меньше затрат на энергию

Лучистое отопление более комфортно, чем другие системы по целому ряду причин. Прежде всего, становится теплее, потому что тепло доставляется туда, где вы живете, – к полу. Поскольку все поверхности в комнате также нагреваются, нет холодных предметов, которые могли бы отнять у вас тепло и заставить вас чувствовать себя холодно.Кроме того, лучистое тепло не постоянно включается и выключается, из-за чего вам становится слишком жарко в одну минуту и ​​слишком холодно в следующую. Он также не сушит воздух, который, в свою очередь, сушит носовые оболочки. Кроме того, лучистое тепло не имеет сквозняков. Здесь нет регистров подачи и возврата или радиаторов, зависящих от конвекции, а также меньше утечек воздуха вокруг дверей и окон. Наконец, воздух в доме становится чище, потому что пыль и аллергены с меньшей вероятностью поднимаются воздушными потоками.

Фото: fotosearch.com

Поскольку электрическое отопление стоит дорого, электрические лучистые полы обычно ограничиваются небольшими помещениями, такими как ванна или кухня. Для таких систем рекомендуется использовать программируемые термостаты с ограничениями температуры воздуха и пола для экономии затрат на электроэнергию. Системы водяного излучающего пола позволяют экономить электроэнергию и снижать расходы на топливо, поскольку лучистое тепло ощущается комфортно при более низких температурах воздуха, что позволяет снизить температуру термостата. Дальнейшая экономия может быть достигнута, поскольку использование высокоэффективного котла при более низких температурах увеличивает срок его службы.Кроме того, жидкостное лучистое тепло более эффективно, чем другие системы, поскольку для обогрева вашего дома используются относительно низкие температуры воды. Фактически, весь пол представляет собой радиатор, поэтому он не должен быть таким горячим, как обычные радиаторы. Бойлеры могут нагревать воду до более низких температур более эффективно, чем они могут нагревать воду до более высоких температур.

Фото: warmboard.com

Последние инновации

Растущая популярность труб из PEX (сшитого полиэтилена) за последние 15–20 лет сделала излучающие полы более простыми в установке и исключающими утечки.Это было не так с излучающими системами 50-х и 60-х годов, в которых использовались медные трубы, залитые в бетон. Со временем в трубах произошла утечка, и системы были заброшены. Вначале PEX тоже не обходился без сбоев. Крошечные количества кислорода могут проникать через футеровку PEX, вызывая коррозию металлических компонентов, таких как чугунные котлы. Новые версии PEX включают кислородный барьер.

Растущая популярность солнечного отопления также побудила строителей и домовладельцев обратить внимание на лучистое отопление полов.Солнечная энергия является хорошим источником тепла для излучающих полов, поскольку солнечные тепловые коллекторы очень эффективны при обеспечении более низких температур воды, необходимых для таких систем.

Упрощенная установка

Установка была упрощена в последние годы с появлением чернового пола, в котором предварительно установлены каналы для труб. Warmboard, например, производит излучающие панели пола 4 x 8 для нового строительства и панели 2 x 4 для реконструкции, которые облицованы алюминиевым листом для равномерного распределения тепла.Панели дороже материалов, используемых в некоторых других системах, но они более эффективны и снижают трудозатраты.

Лучистое охлаждение

Единственным минусом лучистого напольного отопления является то, что его не так просто использовать для охлаждения. В традиционной системе воздушного отопления те же каналы, по которым горячий воздух через каналы из печи, могут быть использованы для подачи холодного воздуха от центрального кондиционера. Хотя радиационное охлаждение возможно, его установка обычно не рентабельна.Для подачи холодной воды необходимо использовать чиллер или геотермальный тепловой насос. Кроме того, трубку для лучистого охлаждения лучше всего прокладывать под потолком (а не в полу, это лучшее место для обогрева). И хотя системы лучистого охлаждения снижают температуру воздуха, также может потребоваться осушение, чтобы пассажиры чувствовали себя прохладно.

Стоимость систем теплого пола

Для нового строительства, система водяного теплого пола, вероятно, будет стоить больше, чем принудительный горячий воздух (воздуховоды и регистры) или гидравлические системы (радиаторы плинтуса).Однако в долгосрочной перспективе это позволит сэкономить деньги за счет более низких настроек термостата и более высокой эффективности. Стоимость модернизации водяных излучающих полов варьируется в зависимости от того, есть ли доступ к черному полу, а также от того, в какой степени пол и потолки должны быть оторваны и установлены заново. В качестве отправной точки материалы и механическое оборудование для установки водяного лучистого тепла в доме площадью 2000 кв. Футов стоят около 3500 долларов или 1,75 доллара за квадратный фут, по данным компании Radiant Floor. Это исключает источник тепла и предполагает две зоны (1000 кв.футов подвала и 1000 квадратных футов первого этажа). Затраты на рабочую силу зависят от должности и местоположения.

Электрические лучистые полы с подогревом стоят около 6 долларов за кв. Фут на материалы, но зачастую их установка дешевле из-за более низких затрат на рабочую силу. К сожалению, его эксплуатация обходится дороже, и поэтому его можно использовать в качестве дополнительного, а не основного источника тепла.

Подходит ли вам лучистое отопление?

Лучистое тепло – простая задача, если вы строите новый дом – можно модернизировать, чтобы подогнать под полы существующих домов, хотя затраты на установку будут выше.При модернизации трубы присоединяются к нижней стороне чернового пола первого этажа, предполагая, что к нему есть доступ из подвала или из подвала. Если ремонт обширный и готовый пол в любом случае будет заменен, обычно лучше установить трубы над черным полом, где они будут более эффективными, легче в установке и потребуют меньше труб. Добавление лучистого тепла ко второму и третьему этажам, когда существующие полы должны оставаться на месте, может потребовать снятия потолка в помещениях ниже, чтобы получить доступ к нижней стороне черного пола.

Ваш источник тепла также будет влиять на ваше решение. Если у вас есть эффективный котел, который не слишком старый, его, вероятно, можно использовать для теплоснабжения ваших лучистых полов. Если ваш котел пережил лучшие времена, выберите высокоэффективный конденсационный газовый модулирующий котел, который также может нагревать вашу воду для бытового потребления.

Найдите проверенных местных профессионалов для любого домашнего проекта

+

Установка водопровода для теплого пола – Clever Moderns

Этот пост содержит партнерские ссылки, то есть я получаю комиссию (без дополнительных затрат для вас), если вы решите совершить покупку по моим ссылкам.Я делюсь партнерскими ссылками только на вещи, которые: а) мы действительно использовали (или сопоставимые предметы, если исходный элемент больше не доступен), б) которые я бы использовал снова, и в) которые, по моему мнению, принесут пользу вашей сборке. См. Мое раскрытие для получения дополнительной информации.

---

Обогрев хижины Quonset с помощью теплого пола

Лучистое отопление пола станет одним из удобств, которые мы создаем в доме, и мы очень рады этому. Каждый раз, когда у вас есть открытое высокое пространство в доме, самый эффективный способ его обогрева – это излучение в пол, что делает его отличным решением для обогрева дома-хижины Quonset.Обдувание горячим воздухом большого возвышенного помещения, как я уверен, вы можете себе представить, очень неэффективно – тепло просто поднимается до потолка.

С другой стороны, мягкое нагревание снизу не только более эффективно, но и обеспечивает больший комфорт в целом. Теплые ноги вызывают в целом большее ощущение тепла по всему телу, а лучистое тепло менее склонно к ощущению сквозняка, как когда включается печь и начинает обдувать воздух.

Этот пост в основном посвящен нашей системе рециркуляции воды через трубы в плите перекрытия; для получения более подробной информации о настройке труб и заливке плиты см. этот пост.Кроме того, этот пост содержит партнерские ссылки, и вы можете узнать больше о нашей политике в отношении партнерских ссылок в наших Условиях использования.

---

Основы нашей системы

Вот схема нашей системы, за которой следует пошаговое объяснение, привязанное к числам; под объяснением представлены некоторые крупные планы с разных ракурсов:

1. Вода поступает в здание. Сразу за картинкой слева – наш главный запорный клапан. См. Также деталь № 1 ниже.
2. Манометры с обеих сторон фильтров.Заметное падение давления с одной стороны на другую будет признаком того, что пора менять фильтры.
3. Двойная фильтрующая система (это всего лишь корпуса – фильтрующие элементы в них еще не установлены).
4. Это тройник, ответвляющийся на коллектор, подающий холодную воду в дом; В левой части изображения находится запорный клапан (4a), позволяющий полностью отключить холодную воду, подаваемую в ванную комнату и кухню.
5. Накидка для шланга, которая при необходимости может служить сливным отверстием.
6. Ингибитор образования накипи, помогающий продлить срок службы нашего водонагревателя без резервуара.
7. Обратный клапан, также известный как предохранитель обратного потока (белая вертикальная линия № 10 проходит за ним, см. Деталь № 2 ниже).
8. Двухконтурный коллектор: (8a) подает горячую воду в ванную комнату и зону отдыха этажами выше, но эта трубка еще не установлена. (8b) будет то место, где вода будет возвращаться с вышеуказанных этажей.
9. Коллектор с тремя петлями: (9a) направляет воду вниз по оранжевой трубе в плиту пола; (9b) – это место, где вода возвращается снизу.
10. (8b) и (9b) соединяются вместе в (10), и вся холодная вода, возвращающаяся с пола (-ов), направляется в водонагреватель.
11. Горячая вода, выходящая из водонагревателя, сразу же отводится и, пройдя через запорный клапан (11а), попадает в коллектор, питающий дом.
12. Это насос, который включается, когда термостат срабатывает «воздух слишком холодный, подайте больше тепла». Когда насос работает, он забирает горячую воду из водонагревателя и закачивает ее в пол через (8a) и (9a).
13. Расширительный бак для сброса избыточного давления в системе, создаваемого водонагревателем.
14. Этот клапан в верхней части системы расположен так, чтобы улавливать воздух, который может накапливаться и вызывать проблемы в водонагревателе и неэффективность системы. Поместив ведро под открытый конец внизу, можно открыть клапан и удалить воздух из системы. См. Также деталь № 4 ниже.
15. Это ключ для снятия корпуса фильтра для установки / замены фильтра.
16. Для дальнейшего удаления воздуха из системы сюда можно подсоединить короткий шланг для подключения к небольшому насосу, погруженному в ведро.Когда ведро наполовину заполнено водой и помещено под открытый конец (14), насос может направлять воду через напольную трубу, вытесняя воздух, когда открытый конец (14) сбрасывает воду (и любой падающий воздух). обратно в ведро.

Деталь № 1: Водонагреватель в точке (10) (11) и ниже, основная линия (1) с запорным клапаном. Деталь 2: Обратный клапан (7) проходит перед обратной магистралью холодной воды (10).
Вертикальная белая трубка в дальнем правом углу – это открытый конец (14). Деталь № 3, показывающая холодные и горячие коллекторы, которые будут питать ванную комнату и кухню.
Запорные клапаны (4a) и (11a) справа по центру. Деталь № 4: Улучшенный вид на удлинительную линию продувки (14) и ее клапан.

Надеюсь, все это имеет смысл и поможет вам понять нашу систему!

А летом?

Если вы задаетесь вопросом: «А что насчет летнего времени, когда вы хотите принять горячий душ, но не хотите нагревать пол?» Я предлагаю вам еще раз взглянуть на приведенную выше последовательность с этой точки зрения.Вот что будет:

Каждый раз, когда вы включаете кран при неработающем насосе, будь то летом или зимой, горячая вода будет выходить из водонагревателя в точке (11) и сразу же течь через клапан (11a) вверх в дом. Пока насос не работает, эта нагретая вода не будет проходить через пол. Стандартное давление воды в системе просто направит свежую холодную воду через пол в водонагреватель, а затем в кран или душ. Таким образом, даже летом вода в полу постоянно циркулирует в системе и не застаивается.

Но всякий раз, когда срабатывает насос, и только когда он перекачивает , он забирает воду непосредственно из водонагревателя и направляет ее в пол, а затем обратно через водонагреватель, повторяя при необходимости, пока пол и, следовательно, воздух в помещении достаточно прогрет.

---

Несколько дополнительных советов

Некоторые вещи, которые могут быть полезны, но не упомянутые выше:

1. Если вы выполняли какие-либо сантехнические работы самостоятельно, вы, вероятно, использовали тонкую белую тефлоновую ленту для герметизации резьбовых соединений.Эта синяя лента для уплотнения нитей – гораздо лучший выбор, она тяжелее тонкой тонкой белой ленты. Немного дороже, но с тех пор, как мы его обнаружили, он сэкономил нам массу времени и усилий.
2. Трубка Pex: помните, что Wirsbo и PEX – это не одно и то же! Они выглядят очень похоже, но детали не взаимозаменяемы. Будьте осторожны, если спешите в строительный магазин.
3. Наши коллекторы для напольных труб (позиции 8a / b и 9a / b) были куплены на Amazon, но те, которые у нас есть, похоже, больше не доступны, и у нас нет хороших предложений для ссылки для тех прямо сейчас.Если мы узнаем о хорошем варианте для коллекторов, мы обновим этот пост; Тем временем я предлагаю узнать в местном водопроводном магазине.

---

И, наконец, если вы хотите увидеть, как мы устанавливали трубы перед заливкой плиты, вы можете вернуться к этой публикации прошлой осени.

Как всегда приглашаю ваши вопросы в комментарии. Спасибо за прочтение!

---

Хотите узнать о Quonsets? Готовы узнать больше об этих причудливых, удивительных, блестящих, круглых сборных конструкциях? Оставьте свою информацию ниже, и я начну с моей серии руководств по электронной почте.Хотите построить недорогой, но красивый дом без долгов? Рассматриваете отключение от сети? Или вы просто устали от одного и того же старого и хотите чего-то уникального и красивого? Quonset House может быть для вас ответом.

Следуйте за нами в Instagram и Facebook. У нас также есть частная группа в Facebook под названием DIY Quonset Dwellers, где мы делимся обсуждениями, проектированием и советами по строительству с другими, кто заинтересован в строительстве собственного дома-хижины Quonset. Группа в Facebook, насчитывающая почти 3000 участников, выросла в самостоятельный удивительный ресурс! Узнайте больше и подайте заявку на вступление в группу Facebook здесь.

Как работает теплый пол?

Теплый пол с подогревом сохраняет тепло в помещениях, не производит шума и является энергоэффективным. Вы можете обогреть весь дом или дополнить только одну или две комнаты.

Благодаря теплому полу тепло равномерно поднимается снизу, поэтому температура в комнате одинакова сверху вниз, и ваши пальцы никогда не простужаются. Это особенно приятно в ванных комнатах.

Также нет продувки воздухом, как в системах с принудительной подачей воздуха. Это означает, что меньше пыли и аллергенов.

Лучистое напольное отопление дороже обычных систем с принудительной подачей воздуха, но со временем позволяет сэкономить деньги за счет повышения эффективности – отсутствуют каналы для утечки воздуха и потери энергии.

Вы не можете охладить свой дом лучистым теплом, поэтому вам понадобится отдельная система для кондиционирования воздуха в теплую погоду.

Существует два основных типа систем лучистого теплого пола: электрическая и водяная.

Электрический излучающий теплый пол использует электрические кабели сопротивления для производства тепла. Самый популярный стиль – это кабели, встроенные в тонкие маты, которые можно прокладывать под плиткой, камнем, паркетом или ламинатом. Электрические нагревательные маты подходят для модернизации.

Коврики подключаются к контроллеру термостата, где вы можете выбрать настройки температуры или установить таймер, чтобы полы были теплыми и гостеприимными по утрам.Некоторые типы также сертифицированы как безопасные для использования в душевых.

Электрические излучающие напольные коврики нельзя разрезать так, чтобы они подходили к умывальникам и водостокам – их нужно заказывать у производителя и складывать, как головоломку. Решением является установка полноразмерных матов только на открытых участках с высокой проходимостью.

Некоторые производители делают нагревательные маты, предназначенные для крепления скоб между балками пола, чтобы вы могли добавить лучистое тепло для пола снизу, не снимая существующий пол.Затем под коврики устанавливается изоляция, чтобы тепло не рассеивалось вниз.

Опытные мастера своими руками справятся с установкой электрических тепловых матов. Стоимость ковриков, разъемов и контроллеров колеблется от 5 до 7 долларов за квадратный фут. Добавьте от 3 до 5 долларов за квадратный фут, если вы предпочитаете нанять профессионала.

Электрические однопроводные установки являются альтернативой матам. У них есть один сплошной изолированный провод, обвивающий металлические зажимы, прикрепленные к черному полу.Это позволяет вам настроить схему обогрева и разместить ее именно там, где вам нужно.

Однопроволочная система предназначена для заделки в строительный раствор с укладкой финишного напольного покрытия над слоем раствора.

Водяные лучистые системы , также называемые водяным отоплением, используют нагретую воду, циркулирующую по трубкам из PEX (сшитого полиэтилена). Трубка заделана в строительный раствор или в фанерные панели повышенной толщины под полом, в которых есть предварительно вырезанные каналы для удержания трубки на месте.Метод фанеры нельзя использовать под гвоздями, например, под паркет.

Гидравлические системы присоединяются к водонагревателю, насосу, который циркулирует воду, и термостату для регулирования температуры в помещении. Система закрытая, то есть она не подключается к водонагревателю и системе, которую вы используете каждый день для стирки, приготовления пищи и купания.

Системы водяного отопления также могут использоваться между балками перекрытий под существующими перекрытиями.Это делает их удобными для ремонта, но не рекомендуется для самостоятельной установки. Вы будете платить от 6 до 16 долларов за квадратный фут за профессионально установленную систему.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала прошла через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или тип необходимого вам источника топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения

Открытая система Схема потока воды с водонагревателем резервуарного типа

Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода попадает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла одновременно с использованием горячей воды, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, – это использование фильтра для всего дома.Обычные кожухи канистрового типа можно приобрести в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть возможность использования «закрытой» системы отопления или системы отопления с «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляторы работают, не украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в домашних условиях.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем

Четырехзонная открытая система с использованием водонагревателя по запросу

Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.

Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-х зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу

Газ по запросу многозонная система

Многозонная открытая система с использованием масляного нагревателя

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На рисунке выше показаны несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря”.

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию

Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода из нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию

«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
При недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления.Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома приведет к вытеснению воды через зону. Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.

Если ваша зона Radiant имеет несколько контуров трубок, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура для всей зоны.

Примеры коллекторов контура: (настенный монтаж и версия в коробке):

Одно важное замечание: насос никогда не должен быть горячее, чем жидкость, циркулирующая в нем.Это указывает на нагрузку на насос, превышение скорости вращения двигателя насоса из-за нехватки жидкости (воздуха) или из-за ограниченной циркуляции (или сдерживания) якоря электродвигателя. Это можно удалить, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. Д. Шумный насос обычно означает, что в системе присутствует воздух, и его необходимо удалить.

Для наших систем лучистого отопления не требуется много технического обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Это может потребоваться повторить несколько раз, особенно при запуске! Щелкните ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы просмотреть короткое видео о том, как это делается.

Размещение / снятие фильтра водонагревателя по запросу:

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену. Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку.Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, остающийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой.Уксус имеет слабую кислоту и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4.Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Пропустите шланг от «холодной» (в сторону Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус на ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ на входной порт, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)

Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством.В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны облегчают наполнение или опорожнение котла при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок).Датчик на накопительном баке , , возврат, , линия контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла – это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей.Пресная вода поступает в резервуар прямо пропорционально количеству забираемой воды для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, например расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза .Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в общем, любое отопление , требующее защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем с использованием чистой воды), вы не хотите, чтобы вся ваша излучающая система использовала незамерзание только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы ( см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратя драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае, солнечную, деревянную и газовую) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, застрявший в замкнутой излучающей системе, является наиболее частой причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны.Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака. В целях описания мы назовем его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что , или , из этих клапанов могут работать как для заполнения, так и для слива. Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и наполнительным клапанами находится запорный клапан .Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов через напольные трубы в водонагреватель или бойлер, а затем выйдет из сливного клапана. Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная замкнутая система должна заполняться по одной зоне, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз.Идея состоит в том, чтобы как можно точнее сфокусировать давление воды.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, снаружи или в другое место, куда вы хотите унести много галлонов сливаемой воды.

Еще один шаг, который многие установщики считают полезным, – это поставить ведро объемом 5 галлонов в одно из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию.Преимущество этого метода – визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

• Закройте запорный клапан .
• Присоедините второй садовый шланг к заправочному клапану .Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном наполнения.
• Теперь вы готовы удалить воздух из зоны №1.
• Залейте зону затоплением, используя давление в помещении или мощный коммунальный насос.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всех.Любые оставшиеся зоны будут только смывать воздух из трубы пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов вода начнет течь, часто брызгами и брызгами. Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только покажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне.Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где много изгибов и поворотов нормальны. Однако через несколько минут потока воды даже самый стойкий пузырек лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к потоку воды, протекающей через систему. В системе перекрытий пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке в плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны.Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель – тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры. Если в крыльчатке окажется воздух, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, чугунные циркуляционные насосы работают настолько тихо, что нужно прикоснуться к ним, чтобы понять, что они включены.Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумят, значит присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы наличия воздуха в зоне прекратились, вы готовы повторить процедуру с оставшимися зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда по прошествии нескольких минут вода будет равномерно течь из сливного шланга, закройте клапан перед зонным насосом № 2 и откройте клапан перед зонным насосом № 3.

Повторите эту процедуру для всех остальных зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на комплекте расширения и продувки и наблюдение за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола.Когда манометр покажет 15 фунтов на кв. Дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный вентиль между краном заполнения и слива.

Теперь ваш источник тепла готов к розжигу.

Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

---

Заполнение замкнутой системы антифризом

Заполнение однозонной замкнутой системы Электрокотлом

Чтобы удалить весь воздух из системы, выполните описанную выше процедуру.В качестве альтернативы можно использовать насос для перекачки коммунальных услуг насос – не отстойный насос – для закачки жидкости в систему и откачивания воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi.

Итак, независимо от того, используете ли вы насос или давление в помещении для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Poly… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Некоторые рекомендуют 30% антифриза, другие 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Всегда предварительно смешивайте антифриз перед закачкой в ​​систему!

После того, как необходимое количество предварительно смешанного антифриза будет рассчитано, поместите свои первые несколько галлонов в чистое пятигаллонное ведро и с помощью вспомогательного насоса закачайте его в систему.Постоянно пополняйте 5-галлонное ведро предварительно смешанным антифризом.

Все клапаны перед всеми зонными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз закончится, закройте сливной кран.

Если излучающая система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система работает, зонный коллектор (в случае системы теплообменника) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», дополнительно смешивая антифриз с любым оставшимся чистая вода, которая может остаться в системе.

Последний шаг – создать давление в системе. Если у вас нет мощного вспомогательного насоса, подключите подачу воды к заправочному клапану (не забудьте залить садовый шланг водой перед повторным подключением к заправочному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на кв. Дюйм, затем закройте заправочный клапан.

Ваш источник тепла готов к розжигу.

Коммунальный насос мощностью 1/2 л.с. идеален для заполнения замкнутой системы.

Кстати, некоторые антифризы уже предварительно смешаны, другие в виде концентрата.Обязательно проверьте этикетку перед добавлением воды.

Лучистое отопление 101 | Nelson Mechanical Design Incorporated

Описания и изображения ниже предназначены для облегчения общего понимания частей вашей системы лучистого отопления . Мы надеемся, что когда вы обратитесь в службу поддержки, они помогут вам определить те части вашей системы, которые могут нуждаться в обслуживании.Когда вы получите от нас счет, мы надеемся, что приведенная ниже информация поможет прояснить, над какими частями и системами мы работали во время нашего сервисного визита.

Лучистое отопление использует горячую воду – обычно в диапазоне от 85 F до 120 F – вырабатываемую бойлером, тепловым насосом воздух-вода, тепловым насосом геотермальная вода-вода или резервуаром для горячей воды для бытового потребления – для обогрева здания с помощью использование большой площади поверхности с водой низкой температуры. Здесь мы обсудим отдельные компоненты типичной излучающей системы.
Чаще всего излучающие трубки используются для их установки в напольную систему . Его можно либо закопать в тонкий слой бетона, соединенного с полом снизу, либо часть самого пола в алюминиевой обшивке, прижатой к дереву (Warmboard).

Благодаря такой большой площади поверхности для обогрева комнаты температура воды, протекающей по трубке, может быть очень низкой, намного ниже, чем в обычных радиаторах или плинтусах.

Подводящий и обратный трубопроводы к и от излучающего пола обычно представляют собой пластмассовые трубки PEX . PEX очень гибкий, не подвержен коррозии и ржавчине, легко подключается и имеет длительный срок службы.

Обычно площадь пола достаточно велика, чтобы потребовалось несколько петель трубок из полиэтиленгликоля, которые подводятся от коллектора в механической зоне. У каждой петли есть балансировочный клапан (красные ручки на рисунке), так что теплый пол равномерно распределяется по комнате.

Горячая вода, используемая в системе теплого пола, циркулирует с помощью небольшого циркуляционного насоса. Это циркуляционный насос ECM модели , который работает с переменной скоростью в зависимости от тепловой нагрузки.

Иногда один циркуляционный насос обслуживает несколько зон нагрева – их можно разделить с помощью зональных клапанов с электроприводом , таких как эта модель Taco Sentry.

Температура воды имеет решающее значение для успеха лучистого пола – во многих случаях она контролируется внешней температурой, которую определяет регулятор смешивания – когда на улице холоднее, лучистая вода будет теплее, а когда на улице теплее , лучистая вода будет прохладнее. Температуру воды можно автоматически регулировать с помощью смесительного клапана с электроприводом .

Смесительный клапан с электроприводом управляется излучателем , который отслеживает внешнюю температуру, температуру пола и температуру воды и регулирует положение смесительного клапана.

Требуется специальный излучающий термостат , который быстрее реагирует на температуру пола, а также может контролировать температуру воздуха в помещении. Подобная система может подключаться к Интернету, позволяя в режиме реального времени наблюдать и регулировать настройки и графики термостата.

Старые излучающие системы не имели автоматической регулировки температуры воды и имели только одну настройку температуры.Это означало, что зимой им было комфортно в некоторые моменты, но в другое время было либо слишком жарко, либо слишком холодно. Они использовали термостатический смесительный клапан .

Есть много типов излучающих трубок, которые использовались за последние 30 лет. Обычно мы можем подключить этот старый тип к нашим современным трубкам из полиэтиленгликолята, чтобы мы могли подключаться к нашим современным коллекторам.

Radiant Control для подключения к Интернету

Наша цель – стать Martha’s Vineyard лучшим магазином сантехники и HVAC – мы ценим возможность обслуживания, установки и спасения вашей системы лучистого отопления !

Все о теплых полах | tekmar

Решение

Решение – отапливать дом с помощью системы лучистого теплого пола.Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, жильца здания.

Для обогрева пола в системе лучистого теплого пола используется теплая вода, протекающая по пластиковым трубкам, установленным в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно отапливать природным газом, пропаном, мазутом, электричеством или дровами, а также есть варианты солнечных панелей для нагрева воды для обогрева вашего дома.

Лучистые полы с подогревом обладают рядом преимуществ для комфорта и здоровья. Обеспечить контроль температуры в помещении для каждой комнаты или зоны дома очень просто. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, снижая при этом температуру в редко используемых гостевых комнатах. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, давая возможность контролировать ваши затраты на электроэнергию.

Выбор подходящего оборудования Обычные термостаты с принудительным воздушным отоплением плохо подходят для работы в системах водяного отопления.Эти термостаты включают излучающий пол, когда температура воздуха ниже установленной температуры, и отключаются, когда она выше установленной температуры. В результате пол имеет тенденцию резко превышать температуру нагрева воздуха при обогреве, а затем не включается, пока температура пола не станет низкой. Кататься на этих американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для теплого пола.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, чтобы периодически подавать в пол нужную температуру воды, чтобы пол поддерживал постоянную постоянную температуру, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

• Ограничение температуры пола из твердых пород дерева.
