Желаемая температура воздуха

Температура воздуха в помещении, которая является комфортной для жильцов. Этот показатель весьма индивидуален – кто-то любит чтобы в комнате было очень тепло, а кто-то не переносит жару и предпочитает прохладу.

В среднем можно принять 20⁰С. По европейским нормам в спальнях, гостиных, кабинетах, кухнях, столовых принимается 20-24⁰С; в туалетах, гардеробных, кладовых – 17-23⁰С; в ванных 24-26⁰С.

Чем выше желаемая температура воздуха, тем больше энергии нужно затратить на ее достижение и поддержание.

Вверх

Температура подачи и обратки

Температура подачи – температура теплоносителя на входе в теплый пол (в подающем коллекторе).

Температура обратки – температура теплоносителя на выходе из контура теплого пола (в обратном коллекторе).

Температура подачи должна быть выше температуры обратки, иначе теплый пол не будет отдавать тепло в помещение.

Оптимальным является поддержание разницы температур подачи и обратки в 10⁰С.

Температура подачи должна быть выше желаемой температуры воздуха в помещении.

Вверх

Температура в нижнем помещении

Этот показатель используется для учета теплового потока вниз.

Если рассчитывается водяной теплый пол в двух- или многоэтажном доме, то в расчете используется температура воздуха в расположенной ниже комнате. Например, 22⁰С.

Если теплый пол располагается над подвалом, то используется температура, поддерживаемая в подвале. В случае, если дом не имеет подвала, а пол располагается над грунтом или на грунте, то следует использовать температуру воздуха в самую холодную пятидневку для конкретного города. Например, для Москвы это -26⁰С.

Вверх

Шаг укладки трубы теплого пола

Шаг укладки трубы – расстояние между трубами в стяжке теплого пола. Он влияет на теплоотдачу пола – чем меньше шаг, тем выше тепловой поток с каждого квадратного метра пола. И наоборот – чем больше шаг, тем меньше тепловой поток.

Только Европейские трубы для теплых водяных полов.

Оптимальным является шаг укладки труб в пределах 100-300 мм. При меньшем шаге возможна отдача тепла из трубы подачи в трубу обратки, а не в помещение. При большем шаге может образоваться «полосатое тепло» – участки, где нога отчетливо чувствует тепло над трубами и холод между ними.

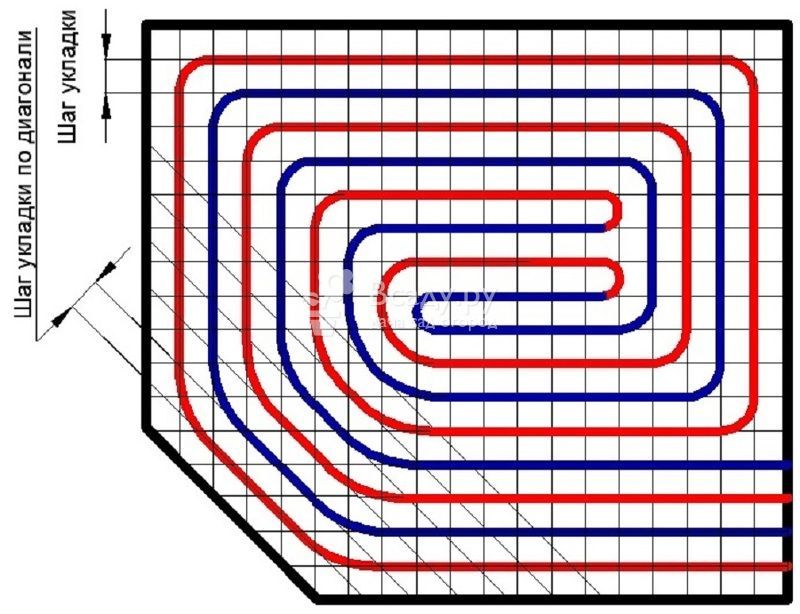

Влияние шага укладки трубы теплого пола на равномерность прогрева можно посмотреть на рисунке.

Вверх

Длина подводящих труб от коллектора

Это длина трубы от коллектора до начала контура теплого пола, т.е. точки, где трубы укладываются выбранным рисунком с заданным шагом.  Плюс длина от конца контура до обратного коллектора.

Если коллектор установлен в том же помещении, где монтируется теплый пол, то длина подводящей магистрали минимальна и практически не оказывает влияния на гидравлическое сопротивление петли. Если же коллектор устанавливается в другом помещении, то длина подводящей магистрали может оказаться большой.

При этом гидравлические потери на подводящей магистрали могут составлять до половины гидропотерь петли.

Вверх

Толщина стяжки над трубой теплого пола

Стяжка над трубой выполняет 2 функции – воспринимает нагрузку от предметов и людей, защищая трубу от повреждений, и распределяет тепло по поверхности пола.

Если стяжка над трубой армируется, то ее минимальная толщина должна быть не меньше 30 мм. При меньшей толщине стяжка не будет обеспечивать необходимую прочность и будет ощущаться эффект «полосатого тепла» – неравномерный нагрев поверхности пола.

Также, стяжку не стоит делать толще 100 мм, т.к. это приведет к тому, что пол будет прогреваться очень долго. При этом регулирование температуры становится практически невозможным – изменение температуры теплоносителя будет ощутимо спустя несколько часов, а то и сутки.

Оптимальная толщина стяжки без добавления пластификатора и фибры – 60-70 мм. Добавление фибры и пластификатора позволяет заливать стяжку толщиной 30-40 мм.

Влияние толщины стяжки на равномерность прогрева можно посмотреть на рисунке.

Вверх

Максимальная температура поверхности пола

Максимальная температура поверхности пола – температура поверхности пола над трубой контура в стяжке. Согласно СНиПу не должна превышать 35⁰С.

Вверх

Минимальная температура поверхности пола

Минимальная температура поверхности пола – температура поверхности пола на равном расстоянии от соседних труб контура. Чем больше шаг укладки трубы, тем больше разница между максимальной и минимальной температурой пола.

Вверх

Средняя температура поверхности пола

Средняя температура поверхности пола – среднее значение между максимальной и минимальной температурой поверхности пола.

Согласно СНиПу, в помещениях с постоянным нахождением людей эта температура не должна превышать 26⁰С. В помещениях с непостоянным пребыванием людей и с повышенной влажностью (ванные, бассейны) средняя температура поверхности пола не должна превышать 31⁰С.

На практике такие значения являются заниженными – ощущения тепла для ног нет, поскольку температура ступни человека 26-27⁰С. Оптимальной является температура 29⁰С – при этом обеспечивается комфорт. Поднимать температуру выше 31⁰С не стоит, т.к. это приводит к высушиванию воздуха.

Вверх

Тепловой поток вверх

Количество тепла, которое теплый пол отдает на обогрев помещения.

Если планируется использовать водяной теплый пол в качестве основной системы отопления, то этот показатель должен немного превышать максимальные теплопотери помещения.

Если основным видом отопления являются радиаторы, то тепловой поток вверх компенсирует лишь незначительную часть тепловых потерь, а первоочередным показателем является температура пола.

Вверх

Тепловой поток вниз

Количество тепла, уходящее от труб водяного теплого пола вниз. Поскольку эта энергия расходуется не на обогрев помещения, то тепловой поток вниз является потерей тепла. Для повышения энергоэффективности системы этот показатель должен быть как можно ниже. Добиться этого можно увеличением толщины утеплителя.

Вверх

Суммарный тепловой поток

Общее количество выделяемого теплым полом тепла – вверх (полезного) и вниз (потери).

Вверх

Удельный тепловой поток вверх

Тепловой поток вверх (полезный) с каждого квадратного метра теплого пола.

Вверх

Удельный тепловой поток вниз

Тепловой поток вниз (теплопотери) с каждого квадратного метра теплого пола.

Вверх

Суммарный удельный тепловой поток

Общее количество тепла, выделяемого каждым квадратным метром теплого пола.

Вверх

Расход теплоносителя

Этот параметр необходим для гидравлической балансировки нескольких контуров, подключенных к одному коллектору теплого пола. Полученное значение необходимо выставить на шкале расходомера.

Вверх

Скорость теплоносителя

Скорость движения теплоносителя по трубе контура влияет на акустический комфорт в помещении. Если скорость превысит 0,5 м/с, то возможны посторонние звуки от циркуляции теплоносителя по контуру.

Повлиять на это значение можно диаметром или длиной трубы.

Вверх

Перепад давления

По этому параметру подбирается циркуляционный насос. Перепад давления в контуре (между подающим и обратным коллектором) указывает какой напор должен обеспечивать насос. Если насос не обеспечивает требуемый напор, то можно выбрать более мощную модель, или уменьшить длину трубы.

Вверх

Коллектор для теплого пола; монтаж и настройка

Для того чтобы добиться эффективности работы этой системы подогрева, мало правильно выбрать материалы, составить схему и грамотно уложить трубы водяного контура. Как показывает практика, в большинстве случаев все «упирается» в монтаж и настройку органа управления теплым полом – коллекторного узла. Именно на этом этапе чаще всего и допускаются различные просчеты и ошибки. Как результат – нарушение температурного баланса со всеми вытекающими.

Что такое коллектор теплого пола? В упрощенном исполнении – отрезок трубы, в которой есть несколько отверстий для присоединения «петель» теплого пола. В просторечии такие изделия называются гребенками. Но для схемы (так как вода циркулирует по замкнутому контуру), их понадобится две – на подачу и обратку.

Есть и более «серьезные» образцы – коллекторные сборки и узлы. Они полностью готовы к монтажу, поэтому в установке никаких дополнительных устройств не нуждаются.

Собственник, в зависимости от выбранного для теплого пола схемного решения, может сам (лучше с помощью специалиста) подобрать оптимальный для своей системы вариант. Подробнее с различными модификациями коллекторов и ценами на них можно ознакомиться по этой ссылке.

Почему при монтаже системы ТП желательно ставить именно коллектор? В интернете много статей по самостоятельному обустройству теплых полов. Естественно, все они акцентируют внимание на том, как можно сэкономить на монтаже контура. И одной из составляющих обозначают использование в схеме различных разветвителей и самодельных гребенок, причем не обязательно из металла. Обоснование – полимеры дешевле, вот их и нужно ставить. Следовать подобным рекомендациям – заранее обречь себя на решение множества проблем в дальнейшем. И вот почему.

Водяной теплый пол монтируется лишь в частных строениях. Для квартир такой подогрев – не вариант. А в любом доме всегда несколько комнат, к тому же и на разных этажах.

Вряд ли кто, имея отопительный котел, станет заниматься организацией искусственного подогрева для одной единственной комнаты. В этом случае, если она сравнительно небольшая, а требования к комфортности проживания минимальные, коллектор, может быть, и не нужен. Но ведь такая ситуация – не правило, а редкое исключение.

Собственники всегда обустраивают теплый пол, схема которого включает несколько «петель», каждая из которых отводится в конкретное помещение для подогрева напольного покрытия. Именно потому, что все они отличаются параметрами, без коллектора в системе теплого пола не обойтись.

И самое главное. Этот элемент схемы является связывающим звеном между контурами теплого пола и отопления. Коллектор может и не ставится, но в том случае, если в доме лишь одна линия подогрева пола, и подключается она непосредственно к котлу. Но это скорее из области фантастики.

Почему стоит монтировать коллекторы промышленной сборки? В первую очередь, из-за материала. Лучшим решением считается «нержавейка». Все «полезные советы» по изготовлению гребенок из отрезков полимерных труб не выдерживают никакой критики. Достаточно нескольких аргументов, чтобы понять это.

• Не все пластиковые трубы подходят для монтажа контура ТП. О том, как их правильно выбирать, детально рассказывается здесь.
• Сделать все присоединения своими руками, не имея необходимого оборудования и практического опыта, не получится. Главное в контуре теплого пола – герметичность. Именно поэтому, с учетом температурных расширений, вероятности гидроударов так важна надежность всех стыков.
• В большинстве случаев, для повышения эффективности теплого пола, простейший коллектор дополнительно оснащается различными элементами – клапанами, расходомерами. Самостоятельно рассчитать все параметры технических устройств, в том числе, и стыкуемого смесительного узла, применительно к конкретной схеме не получится. Здесь нужны профессиональные знания. Гораздо проще приобрести готовую (в необходимой комплектации) коллекторную группу.

И последний аргумент. Все «знатоки», дающие советы по самостоятельному изготовлению различных гребенок, умалчивают о таком немаловажном нюансе, как ремонтопригодность. А если поломка произошла в отопительный период? С заводским коллектором вся понятно: поехал – купил – поставил вместо дефектного. А что делать с самодельным образцом? Сначала придется решать вопрос с резервированием по обогреву дома, потом подбирать материалы, изготавливать новый коллектор. Вряд ли такая экономия оправдана, если учесть, с какими проблемами можно столкнуться в перспективе.

Особенности монтажа коллектора теплого пола

В каждом доме – своя планировка, габариты комнат и иные нюансы. Потому и схемы могут разительно отличаться. Но независимо от этого, существует ряд правил, которые рекомендуется соблюдать в любом случае.

• Коллектор не монтируется сам по себе, например, с креплением на стене. Его установка производится в специальном боксе, который располагается в доме так, чтобы доступ к нему был свободным, и в то же время он не диссонировал с внутренним оформлением. Но зачем именно в ящике? Свободный доступ не означает буквально для всех. Настройка коллектора – процесс довольно сложный, требующий грамотного подхода. И если кто-то из любопытствующих гостей или домочадцев где-то что-то «покрутит», то у хозяина добавится проблем. О том, что собой представляют коллекторные шкафы и сколько они стоят – здесь.
• При выборе места необходимо учесть (по возможности), что желательно добиться одинаковой длины всех подключаемых к коллектору «ниток». Это минимизирует риск вероятного появления гидроударов в одной из них (при ошибках в расчетах) и будет способствовать более равномерному прогреву полов в каждом помещении.
• Если на коллекторе установлены расходомеры, то обязательное требование – ориентация гребенок в горизонтальной плоскости. Иначе корректной работы регулирующих устройств из-за неточностей в их настройке не добиться.
• При расположении контуров на разных этажах коллекторный шкаф ставится в верхней «точке» системы. Такая предусмотрительность нивелирует возможность ее завоздушнивания и облегчает уход за ней в процессе эксплуатации.
• При значительных площадях, на которых обустраивается теплый пол с множество «петель», их желательно «развязать». В подобных ситуациях целесообразно монтировать не один, а два коллектора. Это позволит оптимизировать распределение потоков теплоносителя и режим работы котельного оборудования.
• На последнем этапе, после монтажа системы теплого пола, производится ее опрессовка. Так как все «нитки» представляют собой цельные отрезки труб, то основное внимание – коллекторному шкафу. Если протечки и возникнут, то только в нем.

Настройка расходомеров коллектора теплого пола

В принципе, без них можно и обойтись. Но при этом неравномерность распределения теплоносителя по «петлям» обеспечена. Кроме того, что о приемлемом микроклимате во всем доме в этом случае говорить не приходится; отсутствие расходомеров может поставить собственника перед большой проблемой.

В разных помещениях, в зависимости от их специфики, свой тип напольного покрытия. Следовательно, и степень его нагрева должна выбираться индивидуально для каждой комнаты, с учетом материала финишной отделки. Как это отрегулировать без расходомеров, если все контура подключены через коллектор к общей системе отопления? Смесительный узел не поможет – у него совершенно иная функция.

Так как одними из популярных у собственников частных строений являются коллекторы от производителя «Stout» (нержавейка, огромный сортамент). Для информации – в изделиях данной модификации расходомеры ставятся на гребенке.

Алгоритм действий по настройке расходомеров, независимо от их конструктивного исполнения, практически идентичен. Но простота выполнения работы – кажущаяся. Необходимо учитывать все нюансы схемы отопительной системы – возможности насоса, тип котла и его характеристики, параметры контура теплого пола (в том числе, и протяженность «петли») и много иных особенностей. И вот здесь без услуг специалиста не обойтись. Иначе теплового баланса, а значит, и подлинно комфортных условий во всех комнатах с «подогревом» (при самостоятельной настройке) не добиться.

Вывод

Максимальная эффективность теплого пола, оптимизация расхода топлива для котла достигается выполнением ряда условий – грамотное составление проекта, правильный выбор комплектующих и профессиональный монтаж системы. Самостоятельно выполнить все технологические операции с высоким качеством не получится – это подтверждается практикой. Так как речь идет о такой специфической коммуникации, как отопление, лучше не экспериментировать, пытаясь сэкономить по максимуму, а обратиться к специалистам. Хотя бы на отдельных, особо сложных для понимания и реализации этапах.

Проживающим в Подмосковье достаточно набрать номер телефона 8 (495) 109-00-95, и сотрудники компании «АЛЬФАТЭП» дадут исчерпывающие разъяснения и профессиональные рекомендации по вопросу обустройства теплого пола. При желании клиента все выполнят сами – от проектирования до доставки и монтажа необходимого оборудования. Произведут его настройку, опробование в работе, а заодно и обучат собственника жилища всем нюансам эксплуатации и обслуживания системы.

Настройка водяного теплого пола в Тюмени

Настройка водяного теплого пола, ввод в эксплуатацию

Запуск водяного теплого пола в Тюмени

Ввод водяного теплого пола в эксплуатацию состоит из нескольких этапов. Первым делом следует запустить циркуляцию воды по контурам и выгнать воздух.

Водяные теплые полы Тюмень +7-932-2000-535

Для этого нужно :

• – если система и заполнена водой, то проверить, чтобы все краны были открыты, чтобы циркуляция была возможна не только внутри контура теплого пола, но и снаружи в системе, потому что смесительный клапан будет пытаться взять горячую воду из системы ;
• – установить ручку или термоголовку смесительного клапана в положение минимальной температуры ;
• – запустить циркуляционный насос контура теплого пола. При этом лучше, чтоб котел был отключен, т.к. котловой насос будет мешать работать ;
• – если на торцевых элементах коллектора установлены ручные воздухоотводчики, то время от времени стравливать скопившийся воздух.

Проверить по расходомерам, что циркуляция идет через все контуры. Часто от коллектора теплого пола на первом этаже ветка идет на второй этаж на санузел. Если нет врезки автоматического воздухоотводчика наверху, то воздух с нее выгнать будет сложно. Для этого нужно перекрыть остальные контура и установить насос на максимальную скорость, чтоб весь напор пустить наверх. Если это не сработает, нужно остановить насос и прогнать контур водопроводным давлением. Для этого закрыть кран подачи на коллектор, все контуры коллектора перекрыты, кроме верхнего, и резко открыть дренажный кран на обратном коллекторе. Выходящая под давлением вода вытеснит воздух, может понадобиться открыть подпитку системы от водопровода.

Выпустить воздух из всей системы отопления. В нее попадет часть воздуха из контуров теплого пола.

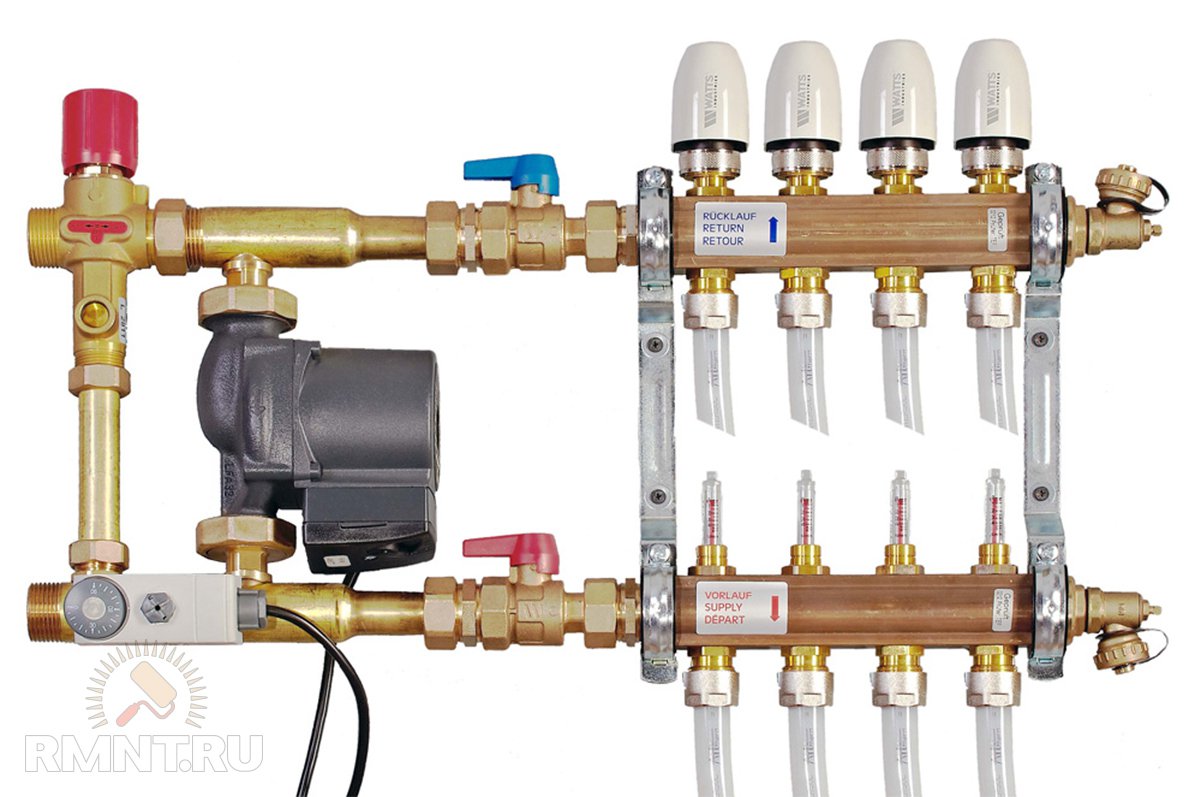

На рисунках #_1 и #_2 соответственно показаны коллектора без расходомеров и с расходомерами. На них цифрами обозначены соответствующие элементы :

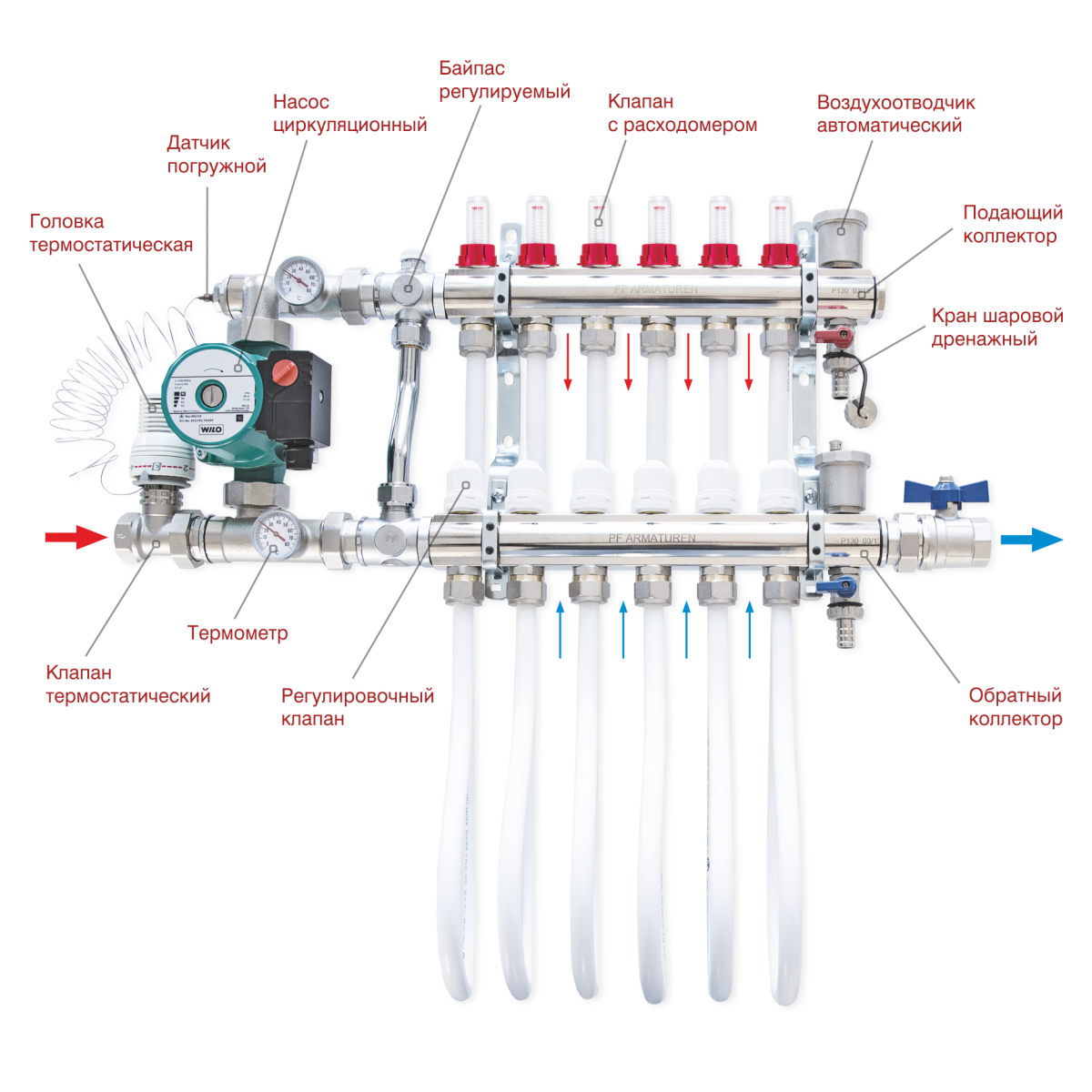

1 – циркуляционный насос;

2 – подающий коллектор;

3 – обратный коллектор;

4 – смесительный клапан;

5 – расходомеры;

6 – воздухоотводчик;

7 – дренажный кран;

8, 9 – соответственно подающий и обратный трубопроводы от котла.

Гидравлическое выравнивание водяного теплого пола в Тюмени

У нас есть система водяного отопления, в которую входят водяные теплые полы, устроенные на основе насосно-смесительного узла и обычного коллектора с расходомерами или без. Это надежная, безопасная, комфортная и хорошо управляемая система теплых полов. Для того, чтобы она стала таковой на деле, а не только на рекламных проспектах, ее нужно настроить.

Для водяного пола в частном доме лучше использовать коллекторы с расходомерами, в этом случае управлять системой будет гораздо проще. Если вы читаете эту статью, но у вас подобный теплый пол в Тюмени в квартире или доме с центральным отоплением, то обратите внимание на максимальное рабочее давление коллектора, который вы выбрали, обычно у коллекторов с расходомерами оно 6 бар. Для центральной системы этого может оказаться недостаточно.

Если у вас на коллекторе стоят сервоприводы, которые управляются автоматикой, то они и будут по необходимости регулировать расход теплоносителя. Тем не менее потребуется сделать предварительную настройку расхода в контурах. Если же у вас коллетор без приводов (в подавляющем большинстве случаев), то такая настройка является просто необходимой.

Расход теплоносителя через контур можно рассчитать по формуле :

Gуд = Q/(1,163 х Δt),

где, Gуд – удельный расход теплоносителя, (л/ч)/м2 ;

Q – удельная мощность теплого пола, Вт/м2 – если не знаете, какую установить, подставляйте – 50,0 Вт/м2 ;

Δt – разница между температурой подачи и обратки, °C – если не знаете, какую установить, подставляйте – 5,0 °C ;

1,163 – поправочный коэффициент.

Далее, для того, чтобы получить необходимый расчетный расход теплоносителя через контур, необходимо удельный расход – Gуд ((л/ч)/м2) умножить на площадь пола S /м2/, которую обслуживает данный контур.

Итак, максимально простой способ произвести гидравлическое выравнивание теплого пола у нас в Тюмени – это :

• – рассчитать расход воды через каждый контур, умножив площадь пола, по которой этот контур проходит, на – 8,6 – таким образом, получим расход в л/ч;
• – включить насос теплого пола, выставить на нем первую скорость /для среднего частного дома/;
• – выставить термоголовку или ручку смесительного клапана в положение примерно – 30,0 °C ;
• – убедиться, что вода свободно циркулирует по веткам и воздух выгнан ;
• – отрегулировать конура таким образом, чтобы на каждом расходомере добиться значений расхода, полученных в п.1.

Указанные действия обеспечат так называемую “преднастройку”. Если все правильно рассчитано, то ее будет вполне достаточно. Но фактически в процессе эксплуатации внутрипольного отопления может понадобиться подрегулировать, основываясь на ощущениях комфорта. При настройке необходимо понимать, что контуры гидравлически взаимозависимы, “прикручивание” одного может повысить расход через другой. Также нужно быть готовым к тому, насос котла и насос теплого пола будут влиять друг на друга. Это не страшно, но, когда включается насос котла, производить настройку теплого пола невозможно, нужно подождать, пока он остановится.

Температурное выравнивание водяного теплого пола в Тюмени

С помощью водяного теплого пола можно регулировать температуру поверхности пола и температуру воздуха в помещении. В тех комнатах, в которых помимо теплого пола есть еще и радиаторы, лучше предоставить радиаторам возможность поддерживать температуру воздуха, а теплый пол будет обеспечивать комфортную температуру поверхности.

Необходимо помнить, что нормами ограничена температура поверхности греющих конструкций, в т.ч. для теплого пола в помещениях с постоянным пребыванием людей /спальня, гостиная и т.п./ температура поверхности не должна превышать – 26,0 … 29,0 °C. В помещениях с временным пребыванием людей /ванная, коридор/ – не более – 35,0 °C. Фактически часто жители домов нарушают эти нормы по причине их незнания или неумения пользоваться системой. Кроме того, ограничение по температуре есть и у производителей напольный покрытий. Итак, если у вас не плитка, то стоит поднять этот вопрос и посмотреть в техническую документацию по напольному покрытию.

Температура поверхности теплого пола находится в сложной зависимости от температуры теплоносителя в подающем и обратном коллекторах, а также от расхода и удельной тепловой мощности, и, в особенности от конструкции пола и напольного покрытия. Выделим главное: при следующих расчетных или фактических показателях нужно опасаться повышения температуры поверхности пола выше нормы :

• – температура воды в подающем коллекторе выше – 45,0 °C ;
• – расчетная удельная тепловая мощность теплого пола больше – 120,0 Вт/м2.

Итак, температурное регулирование водяного теплого пола в Тюмени возможно выполнять в ручном режиме с помощью термоголовки или поворотной ручки на смесительном клапане. При этом помним об ограничении температуры поверхности. Необходимо обратить внимание на то, что регулирование температуры теплоносителя в системе отопления в целом с помощью котла практически не влияет на контур теплого пола. Также возможно автоматическое регулирование как поверхности пола, так и температуры воздуха в помещении. Для этого применяется автоматика, основанная на сервоприводах, датчиках температуры воздуха, датчиках температуры пола и управляющих контроллерах.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Водяные теплые полы Тюмень

Регулировка теплых полов расходомерами – По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

No related posts.

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Простой способ регулировки температуры теплого пола

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Регулировка температуры водяного теплого пола

Коллектор для теплого пола. Три способа настройки расходомеров.

RTL клапан регулировка температуры теплого пола

Не греет теплый пол/ Проблема решается просто

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?

Принцип регулировки теплых полов.

Регулировка теплого пола

Этапы работ по устройству водяных теплых полов в компании центрт

Этапы работ по устройству водяных теплых полов в компании центртеплыхполов.рф:

1) Встреча с заказчиком, выявление его предпочтений и знаний по теплым полам. Рассказ заказчику о опыте нашей организации и квалификации специалистов.

2) Информирование заказчика о преимуществах отопления дома водяными теплыми полами по сравнению с традиционными системами отопления.

3) Предоставление заказчику информации по выполненным объектам и ознакомление с отзывами клиентов.

4) Предоставление заказчику информации о материалах и оборудовании которые наша организация центртеплыхполов.рф применяет при устройстве водяных теплых полов.

5) Получение от заказчика поэтажного размерного плана помещений дома, размеров окон, дверей, послойного описания конструкции полов, стен и кровли.



6) Сообщаем сроки расчета системы отопления, в зависимости от загрузки и количества вариантов запрашиваемых заказчиком от 2 до 4 дней.

7) Переносим размерный план помещений дома в программу по расчету систем отоплений и теплопотерь зданий, прочерчиваем полностью все конструкции здания: наружные и внутренние стены, полы и кровлю, окна и двери.

8) Описываем полностью структуру всех конструкций и производим расчет теплопотерь здания для интересующего нас региона страны, так для Вологодской области система отопления рассчитывается на самую холодную пятидневку, а это -32гр.С.

9) По итогам расчета мы узнаем какую мощность системы отопления нужно обеспечить для каждого помещения, и справятся с этой задачей водяные теплые полы или нужна комбинированная система отопления ― теплый пол и радиаторы.

10) Даем рекомендации по утеплению дома и снижению энергозатрат, предоставляем расчет по расходу энергии за отопительный сезон. Мы знаем какие дома самые теплые!!!

11) В зависимости от теплопотерь рассчитываем: шаг укладки трубы водяных теплых полов, длину петель водяного теплого пола, диаметр трубы, и наиболее рациональную температуру теплоносителя подаваемого в петли теплого пола и его расход по каждой петле.



12) Прочерчиваем подводы, подбираем нужный коллектор и смесительный узел для водяного теплого пола и определяем какие помещения могут обогреваться за счет подводов.





13) На основе расчетов подбираем необходимый котел и оборудование теплового узла  для отопления водяными теплыми полами загородного дома.

14) Составляем калькуляцию нужных материалов для монтажа системы отопления в нескольких вариантах с использование комплектующих разных производителей.

15) Производим расчет комнатной автоматики для автоматического поддержания заданной температуры в разных помещениях.

16) Согласовываем с заказчиком стоимость и сроки монтажа теплых полов.

17) Производим монтаж теплых полов, делаем фотоотчет всех этапов монтажа.

18) Опрессовываем систему отопления и производим настройку работы водяного теплого пола.

19) Сдаем заказчику работы с предоставление сопутствующей документации.

20) Получаем отзыв от заказчика

P.S.

                В этой стать конечно очень много упущено, т.к. не было задачи полностью раскрывать все тайны монтажа водяных теплых полов, а  нюансов еще очень много. Да и монтаж водяного пола это только половина дела, вторая половина это устройство стяжки, или системы сухого монтажа и поверьте это тоже должны делать специалисты своего дела.

Обращайтесь к специалистам своего дела.

 С уважением к своим Заказчикам компания центртеплыхполов.рф.

Статью подготовил Зеляков В.М.

Коллектор на теплый пол, как рассчитать и настроить!

Коллектор на теплый пол, какой выбрать и как сэкономить

Устройство водяного теплого пола более 20 квадратных метров, просто не представляется возможным без коллектора. Более того это основное оборудование для теплого пола. Смесительные узлы и насосы – это дополнительное, в некоторых случаях без этого можно обойтись. А без коллектора теплый пол не получится.

Коллектор отвечает за работу теплого пола, за его комфорт и равномерность прогрева всех помещений, в зависимости от потребления тепла. Лучше всего заказать проект теплого пола, так как без специального Программного Обеспечения, не один монтажник с 50-летним стажем не сможет в ручную рассчитать правильно настройки коллектора, шаг укладки трубы и самое главное БАЛАНСИРОВКУ выводов коллектора! Это важнейшая настройка, которую рассчитать можно только специализированной программой.

Выбор коллектора теплого пола

Для выбора коллектора нам нужны типы помещения с размерами, площадью и известными тепловыми характеристиками – такими как: потребляемое количество тепла и желаемая температура в помещении.

Согласно заданным параметрам мы берем среднюю температуру теплоносителя, учитываем напольное покрытие (керамическая плитка, ламинат, паркет и тп – ЭТО очень важно!), и рассчитываем необходимый шаг укладки трубы, после чего получаем погонный метраж трубы.

Получим расчетный метраж труб, мы делим длину всех труб на отрезки – контруры. В каждое помещение берем отдельный контур, если длинна труб одного контура превышает 80 метров (для трубы 16мм), то в это помещение добавляем еще один контур, до тех пор, пока максимальная длинна контура в этом помещении не будет меньше 80 метров. Эту процедуру проделываем с каждым помещением. Стоит заметить, что коллектор рассчитан максимально на 12 контуров. Если количество контуров получается больше, то мы берем еще один коллектор.

В зависимости от теплосъема в каждом помещении (изначально мы считали теплопотери для каждой комнаты, в зависимости от площади стен и площади окон), мы высчитываем падение давления на каждом контуре. Чем больше теплосъем, тем больше падение давления в системе. Для того что бы уравновесить все контура по гидравлической нагрузке, мы рассчитываем количество жидкости в каждый контур. Для того что бы это настроить, нам помогут расходомеры.

Примерно что может у нас получиться

Настройка коллектора теплого пола

Контур отопления	Помещение	Положение расходомера литр/минута
1 контур	Помещение 1	1,0
2 контур	Помещение 1	2,0
3 контур	Помещение 2	1,5
4 контур	Помещение 2	2,5
5 контур	Помещение 4	0,5

* Это примерный расчет одного из объектов. Не стоит его брать как образец. Для каждого объекта обязателен индивидуальный проект! Правильный расчет, балансировка и настройка системы на этапе строительства, сэкономит Вам УЙМУ денег в процессе эксплуатации.

За проектом и расчетом систем, обращайтесь к нашему менеджеру, или оставьте заявку на сайте.



Настройка и регулировка водяного теплого пола

Большой популярностью в последнее время пользуются системы теплого пола. Причем электрические отошли на второй план ввиду своей дороговизны. Мало того что они имеют высокую стоимость, так еще и приходится выбрасывать большие средства на электроэнергию. Жидкостные теплые полы позволяют прогревать дом при помощи котла.

Достаточно систему труб подключить к контуру отопления. Вот только регулировку водяного теплого пола нужно производить правильно, в противном случае он сможет работать в двух режимах – «очень горячо» и «холодно». Давайте рассмотрим особенности конструкции системы, а также способы регулировки температуры теплоносителя.

Типовые варианты подключения

Как правило, в домах жидкостный теплый пол – это лишь приятный «бонус» к основной системе отопления. Но в некоторых случаях теплого пола более чем достаточно для полноценного обогрева помещений. Это, правда, в условиях мягкого климата. Или же в помещениях, у которых большая площадь. И при условии, что в них съем тепла не будет ограничиваться предметами интерьера, мебели либо же крайне низкой теплопроводностью покрытия пола.

В большинстве случаев объединяются в одну систему котлы отопления, радиаторы, контуры теплого пола и приборы для осуществления подготовки ГВС. Самым технологичным и легко настраиваемым вариантом является типовая схема с подключением элементов теплого пола и радиаторов. Это комбинированная схема, для ее воплощения придется потратить немало средств и сил. Но оно того стоит.

Основные компоненты систем

А теперь давайте поговорим о регулировке теплого водяного пола. «Валтек» – это фирма, которая занимается выпуском различных приборов для реализации систем отопления любых типов и сложности. Конструкция теплого пола состоит из таких элементов:

1. Отопительный котел.
2. Насос для циркуляции, группа безопасности, расширительный бак.
3. Для того чтобы произвести раздельное подключение двумя трубами радиаторов, используется схема «звезда». Также в конструкции применяется коллектор.
4. Отопительные радиаторы.

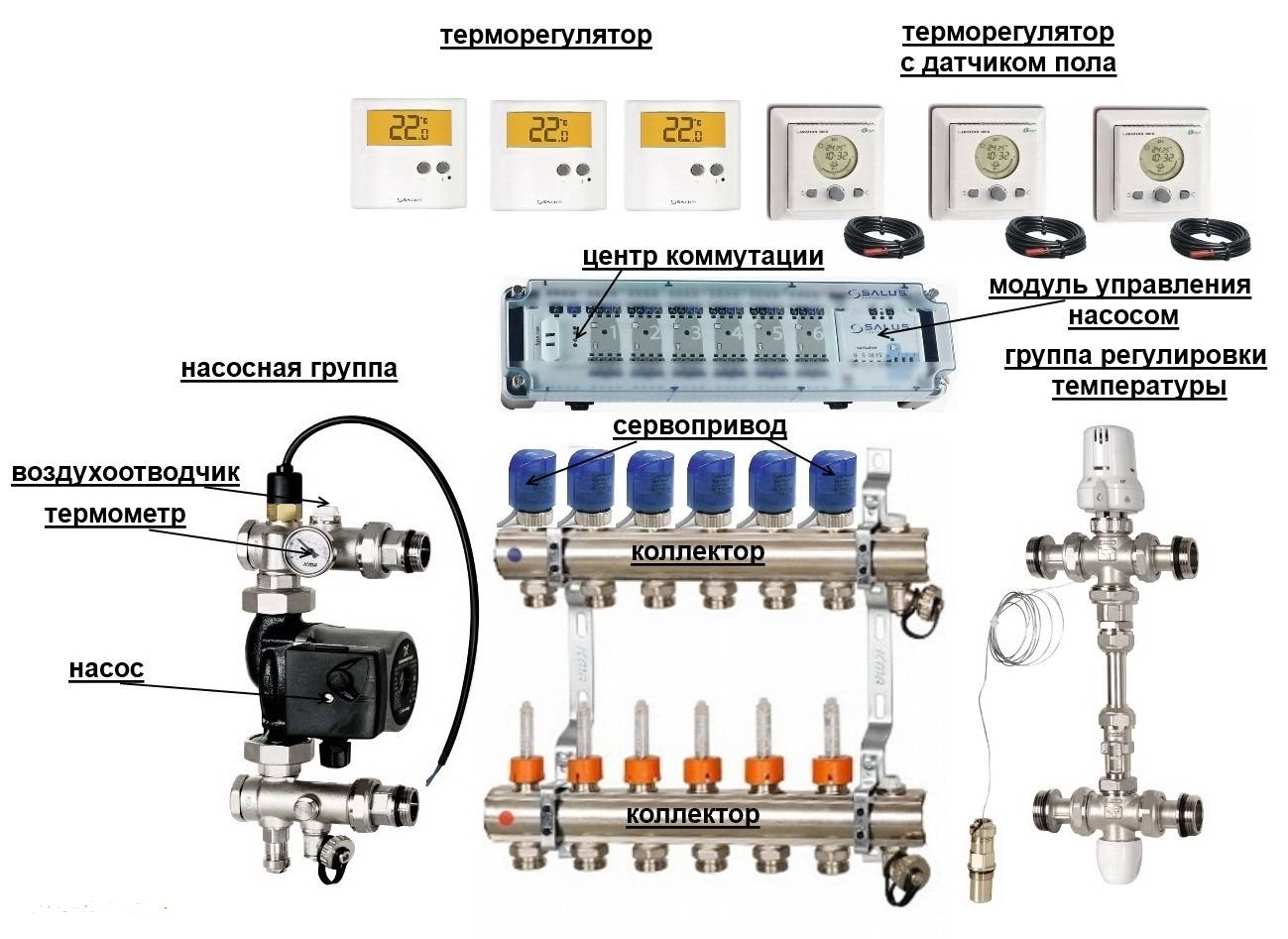

5. Непосредственно коллектор системы теплого пола, который состоит из: байпаса; трехходового клапана; термостатической головки; циркуляционного насоса; гребенки, которой осуществляется соединение редукторов и контуров отопления, расходомеров.
6. Контуры системы теплого жидкостного пола.

Вариации типовой схемы

Существует большое количество вариантов исполнения обвязок котельных. В каждом конкретном случае используют основные принципы функционирования гидравлических систем.

Но в том случае, если не учитывать специфические варианты, можно выделить пять способов согласования работы отопительных приборов:

1. Привязка коллектора системы теплого пола параллельным способом. В магистраль врезка производится до подключения радиаторов. Для подачи жидкости в систему труб пола используется насос циркуляционного типа.
2. Объединение по типу вторичных и первичных колец. В той магистрали, которая заворачивается в кольцо, есть сразу несколько врезок в части подачи. Снижение расхода теплоносителя происходит при удалении от источника тепла. За счет правильного подбора подающих насосов и ограничения проточной способности регуляторами удается выполнить балансировку расхода теплоносителя.
3. Соединение теплого пола с крайней точкой коллектора компланарного типа. Теплоноситель двигается при этом по петлям пола за счет общего циркуляционного насоса, который устанавливается на генераторном участке. Балансировка системы осуществляется по принципу приоритета расхода. При регулировке температуры теплого водяного пола разумнее всего использовать метод ограничения подачи жидкости в трубопровод.
4. Соединение с помощью гидравлического разделителя. Такой вариант идеален в случае, если нужно подключать большое количество нагревательных элементов. Также его можно использовать в случаях, когда расход в контурах сильно отличается, либо петли имеют большую протяженность. Необходимость в гидрострелке возникает, если требуется устранить перепады давления, которое способно помешать нормальному функционированию насосов циркуляции.
5. Подключение параллельное локальное посредством унибокса. Такой вариант подойдет для включения небольшой петли теплого пола. Обычно так делают, если нужно сделать отопление пола только в одном маленьком помещении – ванной или туалете. Регулировка температуры теплого водяного пола окажется максимально точной за счет низкой протяженности петель.

Простейшее подключение

Простейший вариант подключения теплого пола подразумевает наличие таких компонентов:

1. Магистрали подачи и обратки контуров высокой температуры.
2. Контур непосредственно системы теплого пола.
3. Унибокс. При регулировке коллектора водяного теплого пола именно его чаще всего используют в качестве основного элемента автоматической системы.

Помните, что режим работы системы теплого пола может меняться, все зависит от того, как произведена укладка змеевика. Наиболее оптимальный вариант – это схема типа «улитка».

В этом случае укладка труб осуществляется попарно, следовательно, удается добиться максимально равномерного прогрева поверхности. В том случае, если произвести укладку труб «лабиринтом» или «змейкой», то неизбежно появление холодных и теплых участков. Такие недостатки можно устранить, но придется поработать над настройкой системы.

Температурные режимы работы радиаторной системы

Перед тем как приступать к настройке работы системы теплого пола, нужно определиться с тем, для какой цели это делается. Сразу нужно заметить, что конструкция теплого пола отличается от систем батарей кардинально. Например, при отоплении радиаторами нужно жидкость прогревать до высокой температуры – около 80 градусов. Все, конечно, зависит от времени года, температуры на улице, площади дома. Вполне возможно, что достаточно нагревать жидкость до 50-60 градусов.

А как должен работать теплый пол?

Что касается змеевиков теплого пола, то в него нужно подавать жидкость с температурой 40-42 градуса. Только в этом случае вы сможете обеспечить максимальный комфорт и безопасность. Про регулировку теплых водяных полов расходомерами поговорим далее. Нормальный режим работы при этом обеспечит прогрев поверхности пола до 25 градусов. Если сделать температуру выше, то не очень приятно будет ходить по полу.

Первый способ регулировки

Регулировка теплого пола водяного отопления выполняется несколько проще, нежели электрического. У последнего для достижения необходимой температуры подается электроэнергия, а у водяного – жидкость (теплоноситель). Можно выделить два способа, при помощи которых осуществляется регулировка температуры. Первый осуществляется за счет подмешивания охлажденной жидкости, поступающей из обратки.

Для этой цели устанавливается трехходовой клапан с головкой термостатирующей нажимного действия. Эта головка отличается от радиаторной тем, что она реагирует не на температуру окружающего воздуха, а непосредственно жидкости в системе. За счет такой конструкции можно обеспечить постоянный расход в петлях, возможно незначительное изменение температуры жидкости.

Второй способ регулировки

Следующий способ – это ограничение расхода горячей жидкости в змеевике. Также необходимо ставить термостатирующую головку, но на двухходовом клапане. При регулировке теплого водяного пола термоголовка позволяет осуществлять подачу горячего и холодного теплоносителя в трубы. А самое главное – клапан позволяет прерывать цепь обратного потока жидкости. В этом случае обратка и подача – это цепь байпаса. Через нее проток регулируется с помощью ограничительного клапана. У него заранее производится калибровка пропускной способности.

Регулирование температуры основывается в первую очередь на том, что конструкция теплого пола имеет высокую инерционность. При работе жидкость поступает в змеевик с минимальной температурой. Изменяется только лишь расход. Следовательно, стяжка прогревается циклически. А это говорит о том, что необходим аккумулирующий слой, который сможет сгладить перепады температур.

Особенности вариантов регулировки

Для обоих вариантов можно выделить одно правило: арматура термостатирующего типа обязательно должна опираться на температуру обратки или коллектора. Конструкция арматуры может быть как электронной, так и механической. Допускается даже применять простой термометр. Это позволит выполнять регулировку теплого водяного пола вручную.

Как правильно заправлять систему?

Но перед настройкой необходимо правильно заправить всю систему теплоносителем. Обратите внимание на то, что при самопроизвольном изменении расхода выполнить настройку невозможно. Поэтому крайне важно верно осуществить заправку системы. Для того чтобы это сделать, на ветках коллектора нужно поставить воздухоотводчики автоматического типа. В том случае, если расположены петли выше, чем коллекторы, то подающий вывод нужно подключать посредством деаэратора.

Что учитывать при заправке?

Обязательно нужно учесть, что заранее осуществляете заправку генераторной и радиаторной части. Только после этого можно приступать к заполнению змеевика пола. На всех входах обязательно нужно закрывать все краны.

Чтобы залить жидкость, нужно подключить от водопровода или насоса шланг к дренажному отводу. Чтобы стравить воздух, к отводу на возвратной ветке также подключаете шланг. Его рекомендуется вывести на улицу или опустить в емкость (30-45 литров).

Сначала наполняете коллектор и обвязку, все расходомеры нужно открыть, а регуляторы закрыть. После этого наполняете все петли жидкостью, пока из стравливающего шланга не начнет идти жидкость без воздуха. Обратите внимание на то, что напор при заправке должен быть минимальным, только так у вас получится вытеснить весь воздух из системы.

Как работать с расходомерами на коллекторах?

Стоит упомянуть про гидравлическую балансировку системы петель. При регулировке коллекторной группы водяного теплого пола нужно учитывать множество нюансов. В зависимости от того, какая длина у петель, потребуется различное количество жидкости для того, чтобы она остывала за строго определенное время. Количественное значение протока можно определить по отношению тепловой нагрузки на петлю пола к произведению теплоемкости жидкости и разницы температур в обратке и подаче:

G = Q / с * (t₁ – t₂)

Довольно часто рекомендуют вычислять расход по значению производительности насоса циркуляции. Это сделать довольно просто, но не стоит прибегать к подобным методам. Во-первых, сложно вычислить суммарную длину каждого змеевика. Во-вторых, вы нарушите одно из важных правил – выбор параметров оборудования должен осуществляться, исходя из потребностей системы. У вас же получится все наоборот.

Регулировку протока при помощи расходомеров выполнить очень просто. Существуют модели, в которых пропускная способность корректируется за счет поворота корпуса прибора. У других вращается специальный ключ. А на корпусе обязательно имеется шкала, которая показывает текущее значение расхода.

Ручное и автоматическое выравнивание температуры

Огромные отличия имеются в системах, которые регулируют температуру методами ограничения и смешивания. Само собой, способ корректировки температуры тоже отличается. Огромное значение имеет то, выполняется ли корректировка на ходу, либо же она делается вручную. Обратите внимание, что ручное управление допускается использовать, если выбран метод смешивания. При этом расход жидкости в остальных контурах изменится незначительно.

При ручной настройке клапана трехходового типа нужно в обратной ветке контролировать температуру. Для этой цели устанавливается в нее специально под термометр гильза. Допускается использовать термощуп.

Замер температуры допускается не сразу проводить, а ориентироваться на то, какой расход жидкости в системе, длина петель. Замер температуры рекомендуется проводить спустя время, равное тому, за которое дважды или трижды обновится теплоноситель в системе. За счет регулировки вы обеспечите постоянные перепад температур в подаче и обратке. И зависит разница напрямую от материала стяжки, толщины, формы и направления труб, расстояния между ними.

При автоматической регулировке настройка выполняется еще проще. В качестве основного управляющего элемента используется клапан унибокса или же головка термостатирующего типа RTL. Но, по сути, автоматическая регулировка контуров водяного теплого пола выполняется примерно по такому же принципу, как и в ручном варианте.

Как установить теплый пол – советник Forbes

От редакции. Советник Forbes может получать комиссию за продажи по партнерским ссылкам на этой странице, но это не влияет на мнения или оценки наших редакторов.

• Время работы: от 2 до 4 часов
• Общее время: До 3 дней
• Уровень квалификации: Средний
• Стоимость проекта: От 300 до 600 долларов США за 100 квадратных футов материалов

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценка

От пола мерзнут ноги? Лучистые теплые полы – это как раз то, что сделает ваши холодные полы комфортно теплыми.Для использования как в качестве основных, так и дополнительных систем отопления, лучистые полы с подогревом могут быть установлены во время строительства дома, но обычно добавляются к существующим полам с умеренной легкостью и всего несколькими инструментами. В этой статье мы обсудим, как установить теплый пол двумя способами, чтобы покрыть 100 квадратных футов существующего пола.

Типы теплых полов

Есть два типа теплых полов. Это гидравлические системы (горячее водоснабжение) и электрические системы.Внутри этих двух типов существует несколько способов установки. Ниже вы найдете инструкции по установке самых простых способов дооснащения обоих полов в существующем полу. Оба являются экономически выгодными способами сделать полы более удобными и привлекательными.

Когда устанавливать теплые полы

Установка лучистого тепла в существующие полы – обычное дело, особенно во время реконструкции. Если у вас есть возможность, лучшее время для установки лучистого отопления – до завершения строительства дома или постройки новой пристройки.Однако укладывать теплый пол можно в любое время, следуя этим рекомендациям.

Меры безопасности

Стандартные меры предосторожности являются правилом при использовании электроинструментов. Для установки электрического теплого пола потребуется работа с электропроводкой на 110 В. Соблюдайте все правила электробезопасности.

Для систем водяного теплого пола требуется водопроводное соединение с вашим бойлером или водонагревателем. Эти соединения под силу квалифицированному домашнему мастеру, но большинству домовладельцев лучше доверить это профессионалам.

Инструменты

• Защитные очки
• Маркер
• Электродрель
• Степлер для тяжелых условий эксплуатации
• Различный ручной инструмент

Гидравлические тепловые инструменты для теплых полов

• Инструменты для сантехники PEX
• Сверло 7/8 дюйма (лопата или форстнер)

Гидравлические теплые материалы для теплых полов

• Трубка из PEX с кислородным барьером (приблизительно 150 погонных футов на 100 кв. Футов площади пола)
• Сантехническая арматура PEX
• Алюминиевые пластины теплообмена
• Стеклопластиковые изоляционные ватины

Электроинструменты для обогрева полов

• Смесительная насадка для дрели
• Емкость для смешивания на пять галлонов
• Электромонтажные инструменты

Электроэнергетические теплые полы

• Электрические кабели или маты для лучистого тепла
• Состав для выравнивания полов (пять мешков по 50 фунтов)
• Термостат, совместимый с теплом пола

Инструкции по установке водяных лучистых полов

Для следующего метода требуется доступ к пространствам балок под полом, которые необходимо отапливать.Лучше всего для домов с недостроенными подвалами. Вы можете снять потолочный гипсокартон для доступа, но его замена может быть сложной или дорогой.

1. Схема расположения

Из-под пола в подвале отметьте маркером план на потолке. Сделайте отметки с шагом от шести до восьми дюймов в том месте, где будет размещаться тепловая трубка. Также отметьте места, где трубы будут проходить через балки пола.

2. Просверлить отверстия

Просверлите отверстия диаметром 7/8 дюйма в балках, через которые будет проходить труба.Обязательно следуйте местным строительным нормам относительно количества и расположения отверстий. Пропустите этот шаг, если у вас есть балочные перекрытия ферменного типа, которые обычно используются в более новых постройках.

3. Установите трубку PEX

По очереди вставляйте трубки из полиэтиленгликоля в алюминиевые теплообменные пластины. Прикрепите их к нижней стороне пола прочными скобами по размеченному шаблону. По ходу проденьте трубку PEX через просверленные ранее отверстия. Оставьте около двух футов дополнительных трубок на обоих концах для подключения к горячей воде позже.

4. Установите изоляцию

Установите термоизоляцию и закрепите скрепками изолирующий войлок лицевой стороной к себе. Оставьте лишние два фута тепловых трубок открытыми.

5. Подключение водопровода к источнику тепла

Подключите водопровод к вашей котельной или специальному водонагревателю. Это хорошее время для вызова специалиста, если вы не знакомы с контурами водяного отопления.

Инструкции по установке электрических лучистых полов

Этот метод лучше всего подходит для домов, где доступ к пространству под полом ограничен или отсутствует.Для достижения наилучших результатов любой существующий пол необходимо удалить до чернового пола.

1. Подготовьте рабочее пространство

Удалить существующее напольное покрытие до чернового пола и подмести.

2. Разложите электрические нагревательные маты или кабели

Разложите электрические нагревательные маты или кабели так, чтобы покрыть как можно больше площади пола. Не перекрывайте коврики ни на какие части. Прикрепите коврики или кабели к основному полу скобами или приклейте их в соответствии с инструкциями производителя.

Разместите термопару с матами на расстоянии не менее 12 дюймов от стен и как можно ближе к центру пола.

Соберите провода от термопары и от каждого мата. Проведите их вдоль стены до места, где будут выполнены электрические соединения. Изолируйте три фута каждого провода, прикрепив их к стене над полом. Это будет важно для следующего шага.

3. Выровняйте пол

Следуя инструкциям на пакете, смешайте и равномерно нанесите выравнивающий состав по всему полу.Продолжайте добавлять, чтобы достичь толщины дюйма или пока маты или кабели не будут полностью погружены в воду. Дайте составу полностью затвердеть в течение 24-72 часов.

4. Подключить электричество

Подключите провода от всех ковриков к электрической схеме дома в соответствии со строительными нормами и правилами. Подключите провод термопары к термостату, следуя прилагаемым инструкциям по подключению проводов. Это хорошее время, чтобы вызвать специалиста, если вы не знакомы с процедурами электромонтажа.

5. Установить новый пол

Ваш пол готов к новому покрытию. Плитка, ламинат, винил, линолеум, даже ковролин с плотным покрытием – все это хорошие варианты. Покрытия можно укладывать непосредственно на выравнивающую смесь после ее отверждения. Избегайте проникновения в новый черновой пол прихваток или других креплений, чтобы не повредить электрические компоненты.

Опция

Кабели и маты для электрического лучистого обогрева можно также установить в пространствах между балками под черным полом.Прикрепите кабели или маты скобами к нижней части пола и закрепите провод как обычно. Следуйте приведенным выше инструкциям, чтобы изолировать пространство между балками.

Когда звонить профессионалу

Выполнение большей части работы самостоятельно снизит расходы на лучистое отопление пола примерно вдвое. Но большинство домовладельцев предпочитают нанять профессионала для подключения нового водяного отопления к существующему источнику горячей воды. Подключение компонентов электрического теплого пола к существующей проводке – простой процесс, если у вас есть опыт электромонтажа.В противном случае наймите электрика для окончательного подключения.

В старых домах помните о возможном наличии асбеста в старых напольных покрытиях. Если есть подозрение на асбест, вызовите специалиста, чтобы он проверил и при необходимости удалил напольное покрытие.

Сравните предложения лучших местных подрядчиков по напольным покрытиям

Бесплатно, без обязательств Оценка

Можно ли установить лучистое отопление под существующий пол?

Лучистое тепло – отличный вариант обогрева вашего дома.Преимущества проявляются в трех важных аспектах: больший комфорт, ежегодная экономия энергии и простота установки. Но легко ли установить теплый пол на существующий деревянный пол? Мы ответим на этот центральный вопрос ниже.

Во-первых, давайте посмотрим, как работает лучистое тепло.

Лучистое отопление означает, что под полом устанавливается нагревательный элемент, электрический или водяной. Обычно элемент представляет собой тонкие рейки или трубки и может включать барьерный мат. Его легко установить, если вы знаете, какой тип нагревательного элемента вам нужен.Об этом мы поговорим ниже.

Электрическое лучистое тепло состоит из проводов с подогревом, установленных в полу, которые излучают тепло вверх; это наиболее часто используемый тип для одноместных небольших комнат, особенно ванных комнат.

Гидравлическое лучистое отопление – это нагретая вода, проталкиваемая через трубы под полом. Этот метод может быть даже более энергоэффективным, чем электрический, поэтому его обычно с самого начала устанавливают в новых домах.

Является ли внутрипольное отопление энергоэффективным и экономичным?

Вы знаете всю энергию, которая требуется, чтобы нагнетать или выдувать воздух в комнату? Он просто не нужен для теплого пола, так что да, он очень энергоэффективен.Кроме того, наши ноги более чувствительны к температуре, поэтому тепло через пол согреет нас, даже если воздух в доме холодный. Таким образом, для поддержания определенной температуры пола потребуется гораздо меньше энергии и времени, и вы будете чувствовать себя комфортно.

Лучистое отопление более эффективно, чем воздушные обогреватели, потому что энергия не тратится впустую, продувая воздуховоды – это благо для людей, страдающих аллергией, потому что частицы пыли не разлетаются по комнате. Еще лучше то, что лучистое тепло может отводиться от различных источников энергии, таких как газ, нефть, солнечная энергия и древесина, или даже от их комбинации.Системы лучистого отопления в сочетании с энергоэффективными термостатами помогут вам еще больше сэкономить деньги.

Итак, можно ли установить лучистое отопление под существующий пол?

Если вы можете получить доступ к балкам пола из-под дома, то да , вы можете установить лучистое отопление под полом уже на месте. Лучистое отопление под балками обычно бывает двух видов: электрическое и водяное. Но с обоими методами ваше лучистое тепло будет более полезным, если у вас есть звукоизоляция и надежный излучающий продукт.

Какой тип лучистого отопления лучше всего подходит для ваших полов?

Для небольших помещений существующий деревянный пол лучистым теплом лучше всего использовать с электрическим обогревом. Но для больших зданий с большими помещениями вам стоит обратить внимание на водяное лучистое отопление. В случае больших помещений электрическое лучистое отопление может оказаться менее энергоэффективным, чем принудительное воздушное, из-за того, что оно занимает большое пространство. Подумайте также, будете ли вы часто переходить из комнаты в комнату или оставаться в основном в одном месте, например, в гостиной.

Факты, которые следует учитывать при использовании электрических и гидравлических систем:

Лучистое отопление под балками в большинстве электрических систем состоит из тонких панелей, которые устанавливаются между балками пола. Также можно использовать лучистое тепло электрического мата, и он отлично подходит для установки между черным полом и самим полом.

Гидравлическое лучистое тепло, которое отводится от водонагревателя вашего дома, состоит из труб, установленных под черным полом. Обычно под трубами ставится излучающий барьер, чтобы тепло оставалось в жилом помещении.Обратной стороной этого метода является то, что если ваш дом огромен – например, 3000 квадратных футов или более – вам нужно поговорить с подрядчиком, чтобы узнать, может ли бойлер заменить ваш водонагреватель. Может ли возраст и размер вашей воды выдержать нагрузку (в этом случае еще один вариант – солнечная энергия)?

Последние мысли

Как жидкостное, так и электрическое лучистое отопление отлично подходят для существующих полов, но вы должны учитывать размер вашей комнаты и стиль жизни. Нет никаких сомнений в том, что лучистое тепло – отличный вариант для домовладельцев (при условии, что вы понимаете, какие варианты есть) и в большинстве случаев очень энергосберегающее! Лучистое отопление – это инвестиция, которую стоит рассмотреть, если вы собираетесь провести в доме какое-то время.

Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление помещения), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения

Открытая система Схема потока воды с водонагревателем резервуарного типа

Еще один пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубопроводу пола.Мы прокладываем водопроводную систему таким образом, чтобы никогда не было шансов, что застоявшаяся вода попадет в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе не открыты клапаны горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому чистые потери энергии отсутствуют.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубопровод, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла одновременно с использованием горячей воды, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодно.

Кстати, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, – это использование фильтра для всего дома.Обычные корпуса типа канистры доступны в любом хозяйственном магазине, а фильтр 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора в небольшой части случаев и характерны для муниципального водоснабжения, возможно, повредили трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой, которую он выберет (дистиллированной или родниковой водой, или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляционные насосы работают, не украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но они не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем

Четырехзонная открытая система с использованием водонагревателя по запросу

Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.

Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация нашей «первичной / вторичной» системы водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу

Газ по запросу многозонная система

Многозонная открытая система с использованием масляного нагревателя

Примеры многозонных систем с первичным контуром.

Однозонная открытая система «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря”.

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить температуру на выходе так же просто, как нажать кнопку.

Открытая система со схемой по требованию

Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом.Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода от нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной «Radiant Ready» в 38 конфигурациях. На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по запросу.

Radiant Ready разработан для систем по требованию

«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor по возможности будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, чтобы наши клиенты могли сэкономить 50-75% затрат на эксплуатацию своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

ЗАПОЛНЕНИЕ И ПРОДУВКА ОТКРЫТОЙ СИСТЕМЫ:
При недавно установленной открытой системе лучистого отопления первый запуск является наиболее важным, а удаление воздуха из вашей системы является обязательным. Воздух в вашей системе – НАИБОЛЬШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления.Перейдите по этой ссылке https://www.radiantcompany.com/system/opensystem/#Filling_the_Open_System Для получения сведений о хранении и очистке открытой системы, а также сведений об очистке / удалении фильтра водонагревателя по запросу. Выключите или отключите электропитание водонагревателя, чтобы не тратить горячую воду во время этого процесса .

Помните, простое открытие арматуры для горячего водоснабжения в любом месте дома приведет к вытеснению воды через зону. Однако открытие сливного клапана котла вправо / над смесительным клапаном / термометром является наиболее удобным и обеспечивает лучший поток.

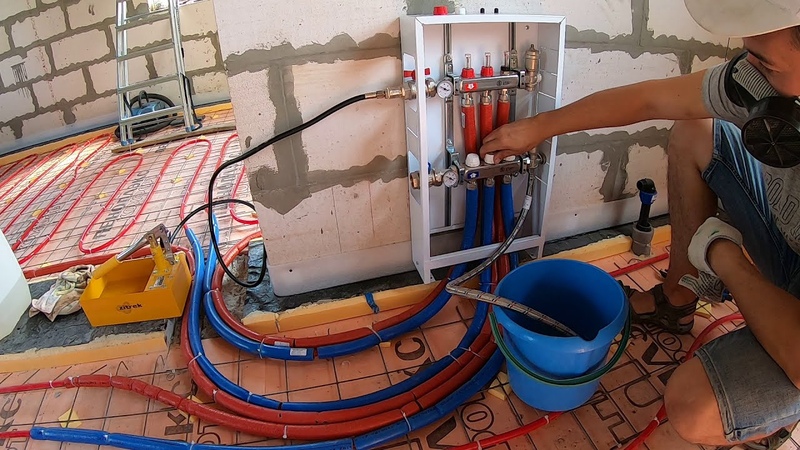

Если в вашей зоне Radiant имеется несколько контуров трубок, каждый контур будет иметь шаровой клапан на стороне подачи коллектора контура, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. После продувки контура №1 закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура для всей зоны.

Примеры коллекторов контура: (настенный монтаж и версия в коробке):

Одно важное замечание: насос никогда не должен быть горячее, чем жидкость, циркулирующая в нем.Это указывает на нагрузку на насос, превышение скорости вращения двигателя насоса из-за нехватки жидкости (воздуха) или из-за ограниченной циркуляции (или сдерживания) якоря электродвигателя. Это можно удалить, удалив любые частицы, которые могут застрять в крыльчатке внутри корпуса насоса и т. Д. Шумный насос обычно означает, что в системе присутствует воздух, и его необходимо удалить.

Для наших систем лучистого отопления требуется не так много обслуживания, как чистка фильтра в водонагревателе и поддержание давления в системе.Это может потребоваться несколько раз, особенно при запуске! Щелкните ссылку https://www.radiantcompany.com/system/opensystem/ и прокрутите вниз более половины страницы, чтобы просмотреть короткое видео о том, как это делается.

Размещение / снятие фильтра водонагревателя по запросу:

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену. Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку.Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Любой посторонний воздух, остающийся в системе, со временем будет естественным образом удален за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней водопроводной системы. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, которые выглядят как насадки для шлангов, являются стоками котла. Слив одного котла расположен на верхней (горячей «отводящей») трубе чуть ниже стандартного запорного клапана. Слив котла на нижней трубе (холод / обратка «вход») находится чуть выше второго запорного клапана.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой.Уксус имеет слабую кислотность и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2–3 галлона чистого белого уксуса в чистое ведро емкостью 5 галлонов.
4.Подсоедините шланг от «горячей» (от Takagi) линии к погружному отстойнику или коммунальному насосу.
5. Протяните шланг от «холодной» (по направлению к Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус НА ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники. Позвольте уксусу циркулировать таким образом в течение нескольких минут. В качестве альтернативы вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционная петля

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения. Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему, обеспечивая непрерывную циркуляцию горячей воды между пользователем и источником тепла. Затем один или несколько устройств для горячего водоснабжения ответвляются от основного контура, и горячая вода становится, по сути, мгновенно доступной.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)

Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию.Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством.В результате котловая вода ни в коем случае не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

.

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите.Циркуляционный насос из чугуна (внизу слева) отправляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны позволяют при необходимости легко наполнить или опорожнить бойлер.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового потребления / отопления теплообменника (верхний правый снимок).Датчик на линии накопительного бака возврат контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другой вариант темы дровяного котла – это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды для бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная энергия. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей.Пресная вода поступает в резервуар прямо пропорционально количеству забираемой горячей воды для бытового потребления . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления , она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствия доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, блок Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива.В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / дренажные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега в коллектор открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или, в основном, для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагревание с помощью антифриза на 15% менее эффективно, чем нагрев с использованием чистой воды), вы не хотите, чтобы вся ваша лучистая система использовала антифриз только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы (, см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу, не смешивая две жидкости.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратить драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех различных источников тепла (в данном случае, солнечную, деревянную и газовую) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите внимание также, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) посредством стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Можно ли разместить в передвижном доме теплые полы?

Какие типы полов лучше всего подходят для полов с подогревом?

Теоретически можно использовать теплый пол с любым напольным покрытием. Однако не все типы полов одинаковы. Некоторые материалы и конструкции, несомненно, будут работать более эффективно, чем другие, в сочетании с полом с подогревом.

Большой вопрос здесь в том, может ли пол проводить и удерживать тепло или нет.Лучистое отопление работает, передавая тепло материалу, чтобы оно повышалось и помогало поддерживать температуру в доме. Специалисты обычно называют это термической «массой».

Предпочтительно использовать материалы с теплопроводными свойствами. Примеры этих вариантов:

• Камень
• Бетон
• Керамическая плитка

Кроме того, вещество должно выдерживать тепло.

Примеры обычных полов, которые также не работают:

• Дерево: Деревянные полы, к сожалению, прекрасны, но обычно они плохо выдерживают значительные колебания температуры. Они могут сжиматься и расширяться по мере изменения, что приводит к образованию зазоров между досками. Или они могут даже изменить форму.
• Ткань: Обычно проблема ковров в том, что они обладают изоляционными свойствами. Поэтому некоторые типы могут препятствовать передаче тепла должным образом.
• Винил, пластик и ламинат: Эти три материала также имеют свои ограничения по теплопроводности. К тому же система обогрева могла повредить напольное покрытие.

Производители мобильных домов часто предпочитают более легкие материалы другим вариантам. Вот почему они могут выбирать для своих моделей пластик или винил. Таким образом, оригинальные полы в передвижном доме могут работать не так эффективно, как другие типы полов.

В этих случаях вы можете заменить пол.В противном случае вам нужно будет предпринять дополнительные шаги, чтобы убедиться, что он может выдерживать и передавать тепло.

Хорошие новости

С другой стороны, есть и хорошие новости. Независимо от типа пола, обычно можно установить систему подогрева пола. Но вам, вероятно, придется внести некоторые изменения, так как владельцам придется делать многие дома, построенные на месте.

Помните об этих факторах, которые могут помочь вашему дому сохранять тепло.Во-первых, это изоляция пола и подполья вашего мобильного дома. Плюс ко всему, герметичность конструкции тоже может сыграть роль.

Вы можете улучшить работу системы отопления, установив качественную изоляцию. Помимо этого, светоотражающие экраны также могут помочь вам повысить эффективность.

Вы должны помнить, что эти отопительные приборы и системы постоянно модифицируются и улучшаются.

В настоящее время колодки и панели намного тоньше, чем раньше.Поэтому они более универсальны и лучше подходят для большего количества типов напольных покрытий. Для их размещения потребуется меньше места.

Сделай сам или профессиональная работа?

Допустим, мы исследуем вопрос: «Можно ли установить полы с подогревом в мобильный дом?» побудило вас установить теплые полы в собственном доме. Для большинства домовладельцев остается вопрос, собираются ли они устанавливать систему отопления самостоятельно или им следует привлечь профессионала.

В целом проект может быть довольно сложным. Ниже приведены несколько ситуаций, в которых вы, возможно, захотите дважды подумать о DIY:

• У вас нет хотя бы некоторых знаний или опыта с аналогичными установками и обновлениями, и y вы также не снимали и не заменяли полы раньше.
• Пол и основание вашего дома на колесах сильно повреждены.
• Полы в доме деревянные.

В этих случаях вам может быть лучше обратиться к специалисту. Они могли устранять неполадки и преодолевать препятствия с большей уверенностью и, возможно, с большим успехом.

Помимо этого, в большинстве ситуаций вам потребуется нанять электрика, сантехника или другого специалиста, который поможет вам с определенными частями установки. Это особенно необходимо при установке и подключении новых силовых кабелей и водопроводных труб.

Неслучайно наиболее серьезными проблемами после монтажа являются неисправность проводки в электрических радиаторных системах и воздух в трубах в системах водяного отопления.

Сколько стоит теплый пол?

Еще одно важное соображение – во сколько вам будет стоить весь этот процесс. Модернизация полов с подогревом обычно намного дороже, чем некоторые другие возможности. Насколько это будет дороже, зависит от того, есть ли у вас уже доступ к черновому полу. Кроме того, это зависит от того, сколько полов нужно разорвать и переустановить.

В среднем вам нужно будет заплатить от 5 до 7 долларов за квадратный фут материалов для электрической излучающей системы.А если вы выбираете профессиональную установку, она обычно будет стоить вам на 8–12 долларов больше за квадратный фут. Просто помните, что такой тип системы может быть довольно дорогим в эксплуатации.

Напротив, водяные лучистые полы с подогревом будут стоить от 6 до 16 долларов за профессиональную установку.

Следовательно, профессиональная установка сухой системы в доме площадью 1500 квадратных футов будет стоить от 12 000 до 18 000 долларов – более или менее. С другой стороны, вы можете рассчитывать заплатить 9000 долларов за профессиональную установку влажной системы в доме площадью 1500 квадратных футов.

Установка систем лучистого отопления

При установке системы лучистого отопления тип пола, который вы используете, будет определять метод ее установки. Давайте посмотрим на различия между излучающей бетонной плитой и подвесным полом.

Для излучающей бетонной плиты первое, что мы устанавливаем, – это пароизоляция. Грунтовые воды могут стереть БТЕ с нагретой плиты. Пароизоляция предотвращает попадание воды на дно плиты.

Следующий пункт – утеплитель плит. Энергетический кодекс штата определяет коэффициент сопротивления изоляции под плитой и кромок. Тепло отводится от трубки во всех направлениях, поэтому надлежащая изоляция помогает направить тепло в кондиционируемое пространство. Для полов обычно используется экструдированный пенополистирол с минимальной прочностью на сжатие 25 фунтов на квадратный дюйм. Следует избегать использования пенополистирольных «бортовых досок», так как они подвержены повреждениям насекомыми.

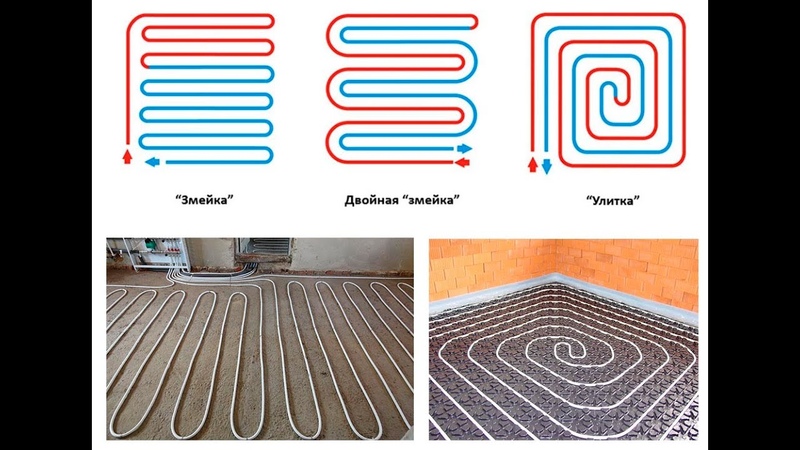

Трубки можно прикрепить к пенопласту с помощью скоб для пенопласта или привязать к стержню или проволочной сетке.Во избежание повреждений необходимо следить за тем, чтобы на трубке не было острых краев.

Если вы используете источник тепла с очень низкой температурой, такой как геотермальный тепловой насос, тогда вам следует использовать метод сетки или повторного стержня и тянуть сетку к центру плиты во время заливки. Это позволит передать максимум БТЕ на поверхность с водой с более низкой температурой.

Еще одно соображение при выборе излучающей бетонной плиты – это напольные покрытия. Если вы используете твердую поверхность, такую ​​как керамика, камень или сланец, подрядчик по укладке пола должен нанести изоляционную мембрану для предотвращения перехода бетонных трещин на поверхность.Кроме того, имейте в виду, что древесина твердых пород, ковер и набивка имеют значения r и могут значительно снизить тепловыделение.

Для подвесных полов , можно использовать три метода: тонкие плиты из бетона / гипса толщиной 1-1 / 2 дюйма, системы деревянных и алюминиевых пластин на 5/8 дюйма над полом или системы скрепления под полом. У каждого из этих методов есть свои преимущества и недостатки.

Тонкая плита толщиной 1-1 / 2 дюйма требует, чтобы все внутренние и внешние стены были построены на дополнительных плитах, чтобы выдержать заливку толщиной 1-1 / 2 дюйма.Кроме того, необходимо установить шпалы, если требуется деревянный пол с гвоздями. Однако это относительно простой способ установки. Тепловая масса также делает комнату более тихой.

Система деревянных и алюминиевых пластин 5/8 ”более трудозатратна, так как панели требуют раскроя и подгонки по заранее разработанной схеме. С другой стороны, поскольку это система для тонкого пола, время отклика, как правило, меньше.

Наконец, скрепочные системы, как правило, являются наименее дорогостоящими, но наименее эффективными из трех, в первую очередь потому, что черновой пол и готовый пол создают большую изоляцию над нагреваемой трубой и алюминиевой панелью.После установки системы скоб не забудьте добавить отражающую изоляцию из пузырчатой ​​фольги на нижнюю часть балок пола, чтобы помочь отвести тепло обратно к задней стороне пола.

Системы сшивания без металлических пластин создают проблемы. Поскольку нет металлических пластин, помогающих отводить тепло от трубопровода к полу, для передачи БТЕ требуются более высокие температуры. Более высокие температуры заставляют трубки расширяться и сжиматься с большей скоростью, чем более низкие температуры, что, в свою очередь, вызывает шумы трения в решетке труб, которые будут передаваться в жилые помещения.

При установке излучающей системы обязательно проведите исследование, так как существует множество различных методов. К каждому из них применяются основные правила: воздух вокруг трубки является изолятором, и БТЕ должны попадать из воды на поверхность пола с максимальной эффективностью.

Вы домовладелец или владеете коммерческой недвижимостью? Посетите mybryantdealer.com/, чтобы найти ближайшего к вам дилера Bryant!

Хотите теплые полы?

Моя жена и я использовали Carroll Plumbing-Heating-Cooling для различных домашних водопроводных работ (вода и пропан) в течение примерно 4 лет.Прежде чем описывать наш последний опыт, мы хотели бы поделиться кратким описанием всех проектов, которые они завершили.

Наш первый опыт работы с Carroll Plumbing-Heating-Cooling произошел во время полной реконструкции нашей кухни и прачечной. Это был сложный проект, поскольку мы полностью изменили площадь помещений, и поэтому пришлось переместить всю сантехнику. Мы были постоянно впечатлены их профессионализмом, вниманием к деталям и, прежде всего, ежедневным обменом информацией о прогрессе / проблемах и обновлениями сроков, касающихся частей проекта, связанных с сантехникой.

Позже мы решили модернизировать наш обычный электрический водонагреватель до водонагревателя Rinnai по запросу, работающего на пропане (включая установку необходимых линий / соединений для пропанового газа, необходимых клапанов). Мы проконсультировались с несколькими подрядчиками для предложений и были рады видеть, что Carroll Plumbing-Heating-Cooling были опытными установщиками / поставщиками услуг водонагревателей Rinnai по запросу и имели конкурентоспособные цены на проект «под ключ», включая необходимые разрешения Ричмонд-Сити.Мы решили пойти с Кэрроллом, основываясь на нашем предыдущем опыте, и снова были довольны качеством их работы, стремлением к постоянному общению и конкурентоспособной стоимостью проекта.

Примерно 2 года назад мы снова заключили контракт с Кэрроллом на выполнение сантехнических работ; модернизация и т. д. относительно полного ремонта нашей основной, полностью укомплектованной ванной комнаты. Их внимание к деталям в исполнении и общение не только с нами, но и с другими профессиями (кафель, электричество, отделочные работы и т. Д.) был впечатляющим и освежающим.

Наш последний случай произошел за неделю до Дня Благодарения. 19.11.2017 моя жена связалась с Ким из Carroll Plumbing-Heating-Cooling по поводу проблемы, с которой мы столкнулись (стук / стук трубы) после недавней установки новой высокоэффективной стиральной машины. Ким немедленно отправила сантехника / специалиста из Риннаи, и в тот день они определили проблему как состояние под названием «Гидравлический удар». Деталь была заказана и установлена ​​на следующий день по удивительно низкой цене.

Кэрролл всегда удовлетворял наши потребности в сантехнике – мы без колебаний звоним им, когда возникает проблема или проект.

Позвоните им и убедитесь в их стремлении удовлетворить потребности клиентов.

Лучистое тепло | Теплые полы | Подъезд с подогревом

Сияющие полы сохраняют тепло ног

Лучистое напольное отопление способно изменить ощущение вашего дома. Напольное отопление эффективно, тихо и не пропускает воздух через воздуховоды, вызывая появление аллергенов или другой пыли.Компания Flotechs Plumbing & Heating имеет лицензию на установку лучистого теплого пола по всему округу Вестчестер. После того, как линии отопления будут проложены внутри вашего пола, ваша семья сможет наслаждаться теплом, исходящим снизу. Лучистое тепло согревает в комнате все, к чему прикасается, поэтому при неизменной температуре воздуха пространство мгновенно становится уютнее.

Как работают сияющие полы

Излучающие теплые полы прошли долгий путь за последние несколько десятилетий. Теперь технология позволяет использовать трубы из сшитого полиэтилена в качестве источника тепла, устраняя коррозию материалов под полом.Установка теплого пола означает, что тепло в вашем доме постоянно, в отличие от воздушного отопления, которое может создавать взлеты и падения с температурой в вашем доме.

Тепло в излучающих полах вырабатывается водопроводными трубами или электрическими проводами. Полы с подогревом создают постоянное и экономичное тепло и могут быть установлены под большинством типов готовых полов, но, как правило, не подходят для помещений с ковровым покрытием, поскольку ковровое покрытие может сдерживать тепло. Команда Flotechs может установить или отремонтировать ваш лучистый пол, чтобы этот эффективный вариант отопления для вашего дома продолжал работать долгие годы.

Типы теплых полов

Flotechs специализируется на установке и ремонте двух наиболее распространенных типов лучистого отопления для пола: водяного и электрического.

Если вы хотите установить лучистое отопление по всему дому, лучше всего подойдет водяное отопление. Установлен бойлер с лучистым нагревом, который нагревает воду, которая течет по трубам под полом. Вода нагревается от 100 до 120 градусов. Трубку, по которой проходит вода, можно установить несколькими способами.Наши специалисты могут обследовать ваш дом, предложить варианты и помочь вам принять правильное решение по установке. Некоторые варианты включают установку труб в решетки с защелками или панелей с пазами, прикрепление к алюминиевым полосам или укладку в заливной бетон.

Электрическое лучистое тепло обычно используется в небольших помещениях, чтобы контролировать расходы на электроэнергию. Этот источник тепла обычно устанавливается в одноместных спальнях, ванных комнатах или пристройках для дополнительного тепла. Термостат контролирует электрическое тепло, чтобы помочь контролировать затраты на электроэнергию.Установка электрических кабелей – это простой процесс, который требует предварительного прикрепления кабелей к матам для укладки на черный пол или встраивания в пол.
