Ремонт теплого пола при неисправности терморегулятора — “Ремонт теплого пола”

Ваш теплый пол вдруг перестал греть или не включился сразу после укладки кафеля?

Терморегулятор теплого пола

Причин неисправностей теплого пола может быть всего две: терморегулятор, по какой-то причине не подает напряжение на нагревательный кабель и /или обрыв цепи нагревательного кабеля. В этой статье мы рассмотрим первую — не работает терморегулятор.

Терморегулятор.

Что такое терморегулятор и как он работает читайте здесь
Неисправность терморегулятора легко диагностировать. Обычно это может сделать любой, технически грамотный человек, умеющий пользоваться мультиметром.

Для диагностики терморегулятора, его нужно демонтировать.

Демонтаж терморегулятора теплого пола

ВАЖНО! Перед началом работ обязательно отключите питание терморегулятора, если он запитан через отдельный автомат или обесточьте всю квартиру, выключив входной рубильник или вывернув пробки.

Неисправность терморегулятора

Терморегулятор не включается, на лицевой панели не загорается контрольная лампа или не включается дисплей.
В данном случае, сначала необходимо проверить, есть-ли питание на подводящих клеммах. Для этого, при отключенном питании, демонтируют терморегулятор из монтажной коробки, не отключая провода. Затем, включив питание, нужно проверить наличие напряжения на подводящих клеммах терморегулятора. Подводящие клеммы обозначены буквами N (ноль) и L (линия/фаза). Напряжение проверяется или с помощью мультиметра(тестера) – между подводящими клеммами или с помощью отвертки-пробника – на клемме L и, на всякий случай, на клемме N. По правилам, к клемме N должен подходить голубой провод (провод с голубой полосой), а к клемме L – белый или красный(коричневый) провод. Если на подводящих проводах нет напряжения – проблема не в системе теплого пола, а в проводке или в распределительном щите.
Если Ваша диагностика выявила, что фазовый провод подходит на клемму N терморегулятора, так называемую «перефазировку» — необходимо поменять местами подводящие провода, отключив, предварительно, напряжение. «Перефазировка» может привести к выходу терморегулятора из строя.
Если питание присутствует и правильно расключено по фазам, а контрольная лампа или дисплей на терморегуляторе не включается – значит вышел из строя терморегулятор. Такая неисправность в «полевых» условиях не исправляется, проще заменить весь терморегулятор. Если еще не вышел гарантийный срок на терморегулятор, Вам должны поменять его по гарантии.
Терморегулятор включается, но не выходит в рабочий режим, на лицевой панели горит только зеленая лампочка или дисплей включается, но не высвечивается значок нагрева пола.
В данном случае, первичная проверка состоит в задании большей температуры, выкрутив колесико терморегулятора в сторону увеличения или выставив на дисплее температуру, заведомо превышающую текущую температуру в помещении (30-350).
Если, в данном случае, терморегулятор не выйдет в рабочий режим, наверняка, потребуется замена терморегулятора.
При включении терморегулятора, красная лампочка на панели сразу меняет цвет на зеленый или моргает красным цветом, на дисплее высвечивается надпись о неисправности датчика температуры.
Вышел из строя датчик температуры. Заменить его вполне возможно самостоятельно, при условии изначально грамотного монтажа термодатчика в гофротрубку, выходящую в распределительную коробку. Для этого нужно, предварительно отключив питание, демонтировать терморегулятор, отключить провода термодатчика (как правило, это самые тонкие провода) подключенные к соответствующим клеммам на задней панели. Клеммы обозначаются словом «датчик» или «sensor» и могут располагаться отдельно от основной клеммной колодки. После отключения датчика можно проверить его сопротивление. Сопротивление термодатчиков разных производителей разное и находится в пределах 5-15 КОм (КилоОм). Электрическое сопротивление Вашего датчика указано в паспорте на терморегулятор.
Следует иметь в виду, что некоторые бытовые тестеры не могут измерить электрическое сопротивление более 2 КОм.
Если сопротивление термодатчика соответствует паспортному, возможен плохой контакт в клеммах. Для проверки можно еще раз тщательно присоединить провода датчика к соответствующим клеммам. Терморегулятор должен заработать. Если этого не произошло – терморегулятор подлежит проверке в сервисном центре.
Если сопротивление датчика отличается от паспортного более чем на 20 % — термодатчик подлежит замене.
Так как датчик уже отключен от терморегулятора, Вам остается только вытянуть его из гофротрубки и заменить на новый. Новый датчик должен быть помещен в гофротрубку на ту же длину, на которую туда заходил прежний. Обращаю Ваше внимание на то, что термодатчик есть принадлежность терморегулятора, а не теплого пола и номинальное сопротивление датчиков разных производителей различается и датчики одного производителя могут не подходить к терморегулятору другого.
Поэтому, при покупке отдельно термодатчика, обязательно уточните наименование Вашего терморегулятора и фирму-производителя.
Если по каким-то причинам, Вам не удалось самостоятельно заменить вышедший из строя термодатчик, наш мастер сделает это быстро и аккуратно или подскажет другие пути решения проблемы.
Терморегулятор выходит в рабочий режим, на лицевой панели горит красная лампочка или высвечивается значок нагрева на дисплее, а пол не нагревается.
В данном случае, скорее всего, произошел обрыв нагревательной жилы кабеля теплого пола. Разобраться в причинах вам поможет статья Почему не работает теплый пол?
Диагностировать обрыв можно следующим способом. От, предварительно обесточенного, терморегулятора отсоединяют провода, ведущие к системе теплого пола, и замеряют электрическое сопротивление между ними. Сопротивление должно соответствовать величине, указанной в паспорте на Ваш теплый пол. Если сопротивление стремиться к бесконечности и/или измеряется МегаОмами, к сожалению, у Вашего
теплого пола действительно произошел обрыв нагревательной жилы. Наш мастер произведет ремонт обрыва, используя специальный инструмент и приспособления.

Если у Вас нет времени или возможности для изучения причин неисправности, просто позвоните по телефону 958-81-66 — мастер по ремонту теплого пола, Юрий Игоревич (СПб)

Теплый пол не греет или греет очень плохо. Причины и их диагностика

Этот вопрос, как правило, может возникнуть при включении электрического теплого пола после длительного перерыва. Лучше всего в этом случае обратиться к помощи специалистов, которые профессионально выполнят диагностику. Они определят причину поломки и устранят неисправность. В некоторых случаях найти причину сбоев в работе системы и ее ремонт можно осуществить самостоятельно.

Неисправность терморегулятора

Все ошибки в работе терморегулятора сможет выявить его диагностика.

ВНИМАНИЕ! Перед началом работ обязательно отсоедините терморегулятор от сети или полностью отключите автомат в распределительном щите.

Затем убедитесь в надежности клеммного соединения элементов цепей. Проверьте напряжение на выводах кабеля (включив питание). Напряжение можно измерить с помощью мультиметра или тестера. Бывает ситуация, когда терморегулятор уже выключается, а пол нагрет еще слабо. Возможной причиной могут быть неполадки в работе термодатчика.

Если сопротивление датчика температуры пола соответствует паспортному, то возможно дело в плохом контакте в клеммах. Для проверки присоедините провода датчика к соответствующим клеммам – терморегулятор должен заработать. Если этого не происходит – терморегулятор подлежит сервисному обслуживанию или полной замене. Если сопротивление датчика отличается от паспортного более чем на 20% – датчик температуры пола подлежит замене.

Неисправность греющего кабеля

Терморегулятор и датчик температуры пола после проведения диагностики показали корректную работу. Напряжение на кабель подается, но пол не нагревается.

Может случиться так, что кабель был поврежден во время или после монтажа напольного покрытия. Чтобы это узнать, необходимо произвести замеры сопротивления кабеля, а также проверить его изоляцию. Для этого используются специальные приборы: мультиметр и мегаомметр. Следует отметить, что без специальных знаний и подготовки измерять сопротивление кабеля и изоляции мегаомметром не стоит, т.к. данный прибор во время работы выдает высокое напряжение – от 500 до 2500 В. Поэтому данную проверку необходимо проводить специалисту с наличием группы по электробезопасности не менее третьей.

ВНИМАНИЕ! Все измерения должны осуществляться только после того, как греющий кабель отсоединен от клемм термостата.

Показатели сопротивления кабеля при проверке мультиметром должны полностью соответствовать параметрам, указанным в паспорте изделия.

Если показания ниже нормы – повреждена внешняя оболочка кабеля.
Если сопротивления почти нет, то это означает, что отгорела соединительная муфта или поврежден кабель.
В случае нестабильных показаний под оболочку попала вода.
Если сопротивление “зашкаливает”, превышая нормы, то это говорит об обрыве или перегорании находящегося в соединительной муфте кабеля.

Но, все-таки, во всех случаях рекомендуем обратиться в сервисную службу.

Современные методы диагностики позволяют определить место обрыва с высокой точностью и ремонт кабеля будет производен с минимальными потерями. Вскрывается только одна-две плитки поврежденного участка и демонтируется слой стяжки.

Куда уходит тепло?

Отсутствие теплоизоляции или неверно подобранная толщина изолирующего материала может являться причиной значительных теплопотерь. На первых этажах этому надо уделить особое внимание. Чем тоньше слой теплоизоляции, тем более высокие показатели теплопотерь.

Уровень напряжения в квартире может не отвечать заявленным нормам. Чем больше падение напряжения, тем ниже мощность пола! Установка стабилизатора позволит регулировать подачу тока и наладить работу не только теплого пола, но и других электроприборов.

В этой статье мы привели лишь краткие сведения о причинах появления холодного “теплого пола” и способах их самостоятельной диагностики. Каждый случай является индивидуальным. Главными профилактическими мероприятиями по недопущению неисправностей теплого пола является верный выбор системы, соответствующий техническим условиям, а также качественный монтаж и эксплуатация с соблюдением требований производителя.

Плохо греет теплый пол – По полу

Теплый пол греет плохо или вообще не греет! Что случилось и как можно помочь?

Эти вопросы особенно часто возникают при включении электрического теплого пола после длительного перерыва. Попробуем разобраться, что происходит с системой теплого пола на самом деле.

Для начала, нужно произвести диагностику системы. Это можно сделать как самостоятельно, так и вызвав нашего специалиста. Про самостоятельную диагностику, кстати, в ближайшее время я планирую написать статью. Практически любая неисправность систем теплого пола поддается ремонту без глобальных разрушений и перекладки всего пола.

Иногда бывают случаи, когда при включении теплого пола после большого перерыва, например, после отпуска, создается субъективное впечатление, что теплый пол стал греть хуже. Для начала, надо подождать день-другой, система теплого пола достаточно инерционна и после перерыва или при первом включении выходит в рабочий режим в течение нескольких суток.

Вместе с тем, если теплый пол греет хоть как-нибудь — поздравляю! — самое неприятное, а именно обрыв кабеля, Вас миновало, ведь греющий кабель «не умеет» греть вполсилы, он либо греет, либо нет.

Конструктивно, любой греющий кабель представляет собой проводник, который нагревается при прохождении через него электрического тока. Сила протекающего тока обуславливается только физическими параметрами самого кабеля, его электрическим сопротивлением, и не может быть изменена. Терморегулятор регулирует не мощность, а время подачи напряжения. Питание на греющий кабель включается и, при достижении заданной температуры, выключается. Следовательно, если Ваш теплый пол стал греть хуже, проблема может быть либо в терморегуляторе, либо в термодатчике. Что же дальше?

В чем же причина?

Самый простой способ проверить работоспособность терморегулятора — заменить его на аналогичный. Полная диагностика и ремонт терморегулятора теплого пола возможны только в сервисном центре производителя или его представителя.

Другая теоретически возможная причина плохо греющего теплого пола — неисправность датчика температуры или его несовместимость с терморегулятором. Последнее вполне возможно, если Вы заменили вышедший из строя терморегулятор на аналогичное изделие другого производителя без сопутствующей замены термодатчика. Дело в том, что разные производители используют разные стандарты датчиков и терморегулятор одного производителя может некорректно работать с датчиком другого. Правда, в большинстве случаев терморегулятор сам извещает о неисправности термодатчика, в электронном изделии высвечивается сообщение об ошибке, в механическом варианте, как правило, моргает контрольная лампа.

Ну, и конечно, надо проверить, не сбились-ли настройки терморегулятора. В электронных терморегуляторах настройки могут сбиться при долгом отключении питания, поэтому при необходимости выключить терморегулятор — выключайте его при помощи функции «выключить» в терморегуляторе. В механических моделях настройки могут сбиться при случайном повороте регулирующего колеса.

Определить причины некачественной работы теплого электрического пола достаточно просто самостоятельно. Другой вопрос — устранение неполадок. Возможно, что в этом случае потребуется помощь профессионалов. Тем не менее, давайте разбираться по порядку.

Одной из частых неисправностей при эксплуатации подобных систем отопления является неравномерность прогрева рабочей поверхности. Сюда же можно отнести слабый нагрев теплого пола, прогрев участками и другие похожие проблемы. Причина у данных явлений, как правило, одна и та же. Наиболее частые предпосылки для появления таких неисправностей следующие:

Терморегулятор теплого пола или температурный датчик вышли из строя. Необходимо проверить плотность соединения клемм, работоспособность датчика и термостата. Довольно распространенной ошибкой является слишком близкое расположение термодатчика от поверхности нагрева. В этом случае автоматика срабатывает раньше, чем теплый пол прогреется до заданной температуры;
Перебои в работе системы электроснабжения дома. В частности, в качестве причины «плохого» нагрева поверхности может служить недостаточное напряжении в электросети. При установке системы отопления следует выбирать кабель или маты с достаточным запасом мощности;
Неправильный выбор мощности греющих элементов (кабеля, матов, пленки). Особенно часто с подобной проблемой сталкиваются пользователи теплых полов зарубежного производства. Европейское оборудование рассчитано на использование электрического тока напряжением 230 В, тогда как российские электросети обеспечивают в лучшем случае 220 В. Отсюда потеря мощности. Также причиной нехватки мощностных характеристик может служить банальная ошибка в расчетах;
Механические повреждения кабеля или пленки при монтаже. Чаще всего это происходит в момент заливки цементной стяжки или установке финишного напольного покрытия. Чтобы исключить возможность повреждения из перечня неисправностей, необходимо отсоединить провод от терморегулятора и проверить сопротивление жил. Максимально допустимое отклонение от паспортных данных составляет 5%.

Устранение неисправностей

Как уже говорилось выше, не все поломки можно удалить самостоятельно. Но какие-то неисправности вполне под силу отремонтировать своими руками:

недостаток мощности теплого пола вследствие низких показателей рабочего напряжения электросети можно компенсировать установкой стабилизатора напряжения;
если при измерении сопротивления жил установлены существенные отклонения от данных производителя, причина неисправности — повреждение кабеля. Значения на дисплее мультитестера равное «0» показывает, что в системе отопления присутствует короткое замыкание, знак «бесконечности» — неплотность соединений;
слабый нагрев или нагрев участками также может быть следствием недостаточной теплоизоляции.

В двух последних случаях скорее всего потребуется демонтажа системы отопления, устранение неполадок и установка по новой.

Смотрите еще

Поделитесь в соцсетях:

Водяной теплый пол плохо греет – причины; что делать, когда не включается электрический (пленочный — Офремонт

2017-12-08

Поломки пола с подогревом электрического образца

Что сделать, если пол с подогревом греет неровно или не нагревается совсем? Для того, чтобы начинать работы по ремонту не работающего устройства фирмы Теплолюкс, нужно узнать причину неполадки и понять, как собственно работает система пола с подогревом.

Рабочий принцип выглядит так: ток поступает на элемент нагрева, вследствии чего он накаляется и передает тепло напольной поверхности. Это в последующем приводит к нагреву воздуха в помещении.

Ток поступает в нагревательную систему через термостат, основная функция которого — включить и выключить нагрев, и еще с помощью него регулируют температуру теплового носителя. Когда достигается температура которая установлена, терморегулятор автоматично приостанавливает процесс нагрева.

Движение тока к элементам нагрева происходит через термодатчик, важной задачей которого считается включение и выключение подогревания пола. По достижению заданной температуры он выключается, также выключение происходит, если случился перегрев покрытия.

Необходимо рассмотреть главные причины, почему не греет пол с подогревом, очень частые из них такие:

Неполадка внешнего водяного термостата , это одна из очень часто встречающихся поломок, для контроля обесточьте сеть, снимите прибор и протестируйте его, применяя мультиметр.
Повреждён провод , происходит это, в основном, еще на шаге монтажа или если вы делали отверстие в полу. Для контроля измеряют его сопротивление и изоляцию.

Если отклонение измерения от реквизитов паспорта более 4-6 %, можно с точностью заявить, что он повреждён или разорван. Пленочный инфракрасный элемент нагрева быстро приходит в негодность, если покрытие самое тонкое и на него регулярно идет неравномерная нагрузка.

Не работает датчик температуры . Если поверхность плохо греется (еле-еле), или он не выключается, это говорит о некорректной работе или ошибочном монтаже. Еще одной основой поломки может быть неверное его расположение, другими словами его монтировали достаточно близко к системе нагрева.

Это может привести к тому, что он в минимально возможное время будет разогреваться и отключаться, при этом поверхность не успеет нагреться в достаточной мере. Допустимой нормой расхождения от установленной в большинстве случаев считают не больше 2-3 градусов.

Плохо сделанная изоляция .

Итак давайте рассмотрим, что необходимо делать при определенных поломках.

Поломанный провод

Если проблема с кабелем нагрева:

Поломанный измеритель

Если проблема с датчиком:

Поломанный терморегулятор

Очень часто сложность заключается в том, что клеммы объединяющие провода, становятся слабее, достаточно их чуть-чуть прижать и проблема устранится. Если выполнить обмеры напряжения питания и исходящего напряжения в исправном состоянии, они обязаны быть равны. Если это не так, прибор нуждается в замене.

В основном, все термостаты показывают на собственном дисплее появившиеся поломки. Еще одной основой того, что слабо греет, может быть ошибочно выбранная мощность. Самая маленькая мощность составляет 150 Вт на м2, при установке собственными руками рекомендуется брать запас в 10%.

Потому как только профессионал с опытом сможет произвести правильный расчет. Так как кроме площади имеет большое значение насколько суровые зимы, уровень напряжения в сети, на каком этаже делается монтаж. Если у вас в сети происходят постоянные перепады, с целью улучшения работы лучше всего применять стабилизатор электрического напряжения.

Для оценки состояния важно понимать, сколько греется пол, в документации отмечено, что за 30-35 минут температура датчика должна подходить показателям внешнего водяного термостата. Во время нагрева горит указатель, а по завершению он должен тухнуть.

Поломки теплого гидравлического пола

Основной причиной недобросовестной работы гидравлического пола считается плохой монтаж, который выполняют низкоквалифицированные профессионалы. Также причина может крыться в небольшой мощности котла или неотлаженной работы насоса.

Циркулярный насос пола с подогревом

При включении в первый раз, может появиться ситуация, когда не нагревается или неровно греет система, необходимо для начала проверить правильно ли работает контур. Необходимо проверить все ли вентили в щитке распределения находятся в положении “открыто”. Любые работы по ремонту необходимо начинать с предварительного осмотра. Если все вентили повернуты вдоль трубы, значит они открыты.

Если пол перестал согревать, потенциальная причина неполадки может крыться в циркулярном насосе. Система не включится, при этом питание поступает, но температура не подымается, потому как тепловой носитель не двигается. Необходимо сделать замену поломанного насоса.

Еще одной основой почему не запускается контур, как правило будет служить завоздушивание, другими словами из-за появившейся пробки тепловой носитель не продавливается по системе. Из-за причины завоздушивания одна напольная часть может быть тёплая, а остальная холодная. Данную проблематику способна решить мастер профессионал.

Холодная обратка может говорить не о неисправности, а о площади больших размеров обогрева или о недостаточной мощности котла. Если прогрев происходит местами, это результат плохой пароизоляции, поправить аналогичное можно лищь переделав ее снова.

Ну и, разумеется, может быть повреждение труб нагрева, выходом из данной ситуации считается их неполная замена. Для этого перекройте водо подачу, обеспечьте доступ к трубе и поменяйте испортившийся компонент.

Поломки инфракрасного пола с подогревом

Несмотря на то, что это наиболее новый и новый способ обогрева, и в нем есть проблемы, которые появляются в момент монтажа или эксплуатации:

Во время запитки системы от электрической сети применяются провода, которые закрепляются к медному элементу, который размещён с края пленки. Крепление делается с применением зажимов. Если зажать недостаточно сильно, по истечению определенного времени металл начинает окисляться. Это может привести к обрыву цепи и прохладному полу. Чтобы поправить ситуацию, необходимо почистить и присоединить снова.
При эксплуатировании может поломаться термостат, он отвечает за регулировку степени нагрева. При этой неисправности происходит ошибочная работа, температура не отвечает установленной или нагрев происходит очень долго. Это можно поправить, только заменив поломавшийся элемент.
Если существенно снизилось качество обогрева . и температура в доме не подымается до комфортабельного значения, нужно выполнить испытание исправности ленточного электрического элемента. Если он неисправен можно лищь поменять на новый, потому как ремонту он почти не подлежит.

Если вы делаете первый пуск, часто появляется вопрос, как продолжительно греется пол? Изначально следует установить температуру на 40 градусов, и в конце концов у вас будет необходимая, или сказать точнее, удобная для человека температура поверхности 36-38 градусов, приблизительно через минут 30-40.

Рекомендуем посмотреть видео о ремонте пола с подогревом собственными руками:

1 year ago

Часто задаваемые вопросы – Radiant

Какой вид обслуживания требуется для моей системы лучистого отопления?
Какой тип гликоля мне следует использовать в моей системе таяния снега?
Как часто я должен проверять свою гликольную систему?
Могу ли я использовать любой источник топлива в моей системе лучистого отопления?
Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?
Планирую большой дом с высокими потолками и множеством окон.Насколько практичны лучистые полы с подогревом?
Может ли моя лучистая система таять снег и лед?
У старых систем лучистого отопления полы слишком горячие?
Влияет ли лучистое отопление на циркуляцию воздуха или чистоту?
Сколько должна стоить типичная система лучистого теплого пола?
Стоимость эксплуатации системы лучистого тепла ниже, чем у альтернативных вариантов?
Желательны ли энергосберегающие термостаты с пониженным энергопотреблением в системе излучающего теплого пола?
Долго ли нагревается лучистый дом после холодного старта?
Как передается тепло?
Какой тип труб мне следует использовать?
Действительно ли “радиаторы” плинтуса излучают тепло?
Где большинство людей устанавливают электрические теплые полы?
Электрический коврик для пола ослабляет или укрепляет мой пол?
Эффективен ли электрический обогрев пола?
Нужен ли мне обогрев пола, если моя ванная отапливается?
Есть ли преимущества у “низковольтной” системы электрического лучистого отопления?
Какое напряжение мне нужно для электрического теплого пола?
Может ли 120 В переменного тока работать лучше, чем 240 В переменного тока?
Что делает ваши нагревательные элементы особенными?

1.Какое обслуживание требуется для моей системы лучистого отопления?

Большая часть обслуживаемых предметов относится к насосам и котлам. По большей части насосы, используемые сегодня, не требуют обслуживания. Они используют воду для смазки подшипников, что обеспечивает более тихий и эффективный срок службы. Как правило, эти насосы имеют расчетный срок службы 10 лет. Большинство установщиков котлов предложат ежегодный пакет обслуживания, который включает в себя чистку и общий уход. Разные типы котлов требуют разного обслуживания.

2. Какой тип гликоля мне следует использовать в моей системе таяния снега?

Следует использовать раствор ингибированного пропиленгликоля. Убедитесь, что используемый гликоль предназначен для систем водяного лучистого отопления, а не для автомобильных двигателей. Гидравлические гликоли по-разному относятся к металлам, присутствующим в котлах, насосах и других компонентах системы.

3. Как часто я должен проверять свою гликольную систему?

Гликолевые системы следует проверять не реже одного раза в год, чтобы убедиться, что уровень pH в системе не упал ниже рекомендуемых уровней.Гликоль обычно кислый. Добавленные к ним ингибиторы помогают нейтрализовать pH системы и защищать компоненты системы. По мере старения системы ингибиторы разрушаются, в результате чего pH системы падает. На этом этапе следует добавить больше ингибиторов в системы водяного отопления и таяния снега. Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Обычно это около 5-7 лет, но будет зависеть от используемого гликоля.

4. Могу ли я использовать какой-либо источник топлива в моем дистилляторе системы лучистого отопления?

Любой природный ресурс может быть использован для сжигания источника тепла, природного газа, пропана, электрического, деревянного, геотермального и т. Д.Неважно, какой источник тепла, если он может обеспечить необходимые БТЕ (энергию) при требуемых расчетных температурах. Источники тепла будут различаться в зависимости от эффективности, реакции, стоимости и мощности. Выберите тот, который лучше всего соответствует потребностям системы отопления.

5. Могу ли я кондиционировать свой дом с помощью системы лучистого теплого пола?

Не рекомендуется пытаться «кондиционировать» помещение с помощью системы лучистого отопления. Теоретически теплый пол можно использовать для охлаждения помещения.Чтобы снизить внутреннюю температуру помещения, охлаждающая поверхность должна понизиться. Эта более низкая температура «забирает» тепло из воздуха и затем уносится через жидкость в трубах под полом.

Теплые полы можно использовать для снижения общей охлаждающей нагрузки в помещении. В большинстве случаев воздушный компонент все равно потребуется для удаления влаги из воздуха или для осушения помещения. При правильном размере система водяного охлаждения пола может помочь снизить общие эксплуатационные расходы на охлаждение, обеспечивая при этом более равномерную внутреннюю температуру воздуха.

6. Планирую большой дом с высокими потолками и множеством окон. Насколько практичны лучистые полы с подогревом?

Высокие потолки и «много окон» – одна из основных причин, почему лучистое тепло выбрано в качестве системы отопления здания. Поскольку горячий воздух поднимается вверх, в системе принудительного воздушного отопления все полезное тепло сначала направляется к потолку. Это может быть от 10 до 20 футов в высоту. К тому времени, как этот воздух достигает вашего уровня, примерно на 6 футов. над землей, он потерял большую часть своей энергии и начал сталкиваться с другим горячим воздухом, входящим в комнату.Если этот воздух холоднее, чем когда он вошел, куда ушло все его тепло? Прямо под потолком.

Лучистое отопление работает наоборот. Поскольку система лучистого тепла накапливает свою энергию в полу, все тепло в комнате сохраняется именно там, где оно должно быть, на полу, где вы находитесь. Потолок в системе лучистого пола всегда намного холоднее, чем площадь пола, именно так, как вы этого хотели бы. Эта более низкая температура потолка означает, что меньше энергии тратится наружу.Меньше отходов – выше эффективность.

7. Может ли моя лучистая система таять снег и лед?

Системы снеготаяния становятся все более популярными, особенно в регионах, где важна охрана природы. Системы таяния снега устраняют все другие необходимые химические вещества и загрязняющие вещества, используемые сегодня для защиты территорий от льда и снега. Больше нет соли для отслеживания в помещении. Нет больше неравномерного таяния. Ручьи и реки больше не загрязняются ненужными добавками.

Системы снеготаяния также защищают ваши вложения.Плиты служат дольше. Соль и другие химические добавки со временем начнут разрушать поверхность бетонной плиты. При укладке кирпича системы снеготаяния обеспечивают определенную физическую защиту. Держите подальше опасные снегоочистители и сохраните красоту своих вложений.

8. Становятся ли полы слишком горячими в старых системах лучистого отопления?

В прошлом системы лучистого отопления проектировались и устанавливались почти так же, как и обычные системы плинтусов.Для управления системой лучистого отопления использовались высокие температуры и простые средства управления. Эти высокие температуры на самом деле были слишком высокими с точки зрения комфорта. Чем выше температура воды в полу, тем выше станет температура поверхности пола. Для всех систем для обеспечения комфорта поддерживается максимальная температура пола 85 ° F. В этих старых системах температура пола могла фактически превышать этот предел, вызывая ощущение дискомфорта на полу.

Сегодня существует бесконечное множество средств управления и трубопроводов, которые гарантируют, что этого не произойдет.Поддерживается более низкая температура воды для предотвращения перегрева. Внутренние / внешние системы сброса используются для прогнозирования потребности в обогреве и увеличения времени отклика. Технология лучистого отопления с каждым днем становится все более совершенной.

9. Влияет ли лучистое отопление на циркуляцию воздуха или чистоту?

Да. Поскольку воздух не нагревается и не перемещается по дому, распространяется меньше пыли и плесени. Это помогает свести к минимуму аллергию и другие заболевания.

10. Сколько должна стоить типичная система лучистого теплого пола?

Стоимость системы будет сильно варьироваться в зависимости от требований к установке, выбора средств управления и размера проекта. Простые системы лучистого отопления в больших плитах в зонах с умеренным климатом стоят ненамного дороже, чем альтернативы. Однако, если вы выберете множество вариантов и функций, которые Radiant может предложить вашему дому, первая стоимость будет выше.

Помните, что главные преимущества Radiant – это комфорт и низкие эксплуатационные расходы.Вам следует обсудить свои планы и требования с подрядчиком по установке, чтобы получить твердую цену на систему «под ключ».

11. Стоит ли эксплуатировать систему лучистого отопления дешевле, чем ее альтернативы?

Да, есть. Сумма экономии будет зависеть от потерь тепла, от того, насколько хорошо построена конструкция, от того, насколько хорошо здание теплоизолировано и от используемого природного источника топлива. По большей части лучистые полы будут работать на 25-40% эффективнее, чем другие формы принудительного воздушного отопления.

12. Желательны ли энергосберегающие понижающие термостаты в системе водяного отопления пола?

Не рекомендуется использовать понижающий термостат в системах лучистого отопления. Системы лучистого отопления не реагируют так быстро, как системы отопления конвекционного типа, в основном потому, что система лучистого обогрева пола использует массу здания для хранения энергии и обеспечения более равномерного нагрева.

13. Долго ли нагревается лучистый дом от холодного старта?

Большинству систем лучистого обогрева пола требуется около суток для достижения полной температуры.Причина этого в том, как система лучистого отопления хранит энергию. Прежде чем теплый пол сможет излучать энергию (тепло) в пространство, он должен сначала поднять температуру пола. В зависимости от конструкции пола и начальной температуры пола это время запуска может составлять от нескольких часов до нескольких дней. Плиты на перекрытиях будут иметь наибольшее время запуска, в основном потому, что они будут иметь наибольшее значение массы.

14. Как передается тепло?

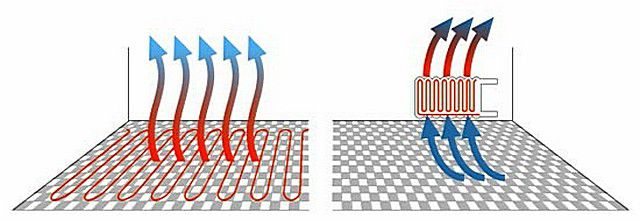

Тепло передается из одного места в другое за счет конвекции, теплопроводности и лучистого тепла.

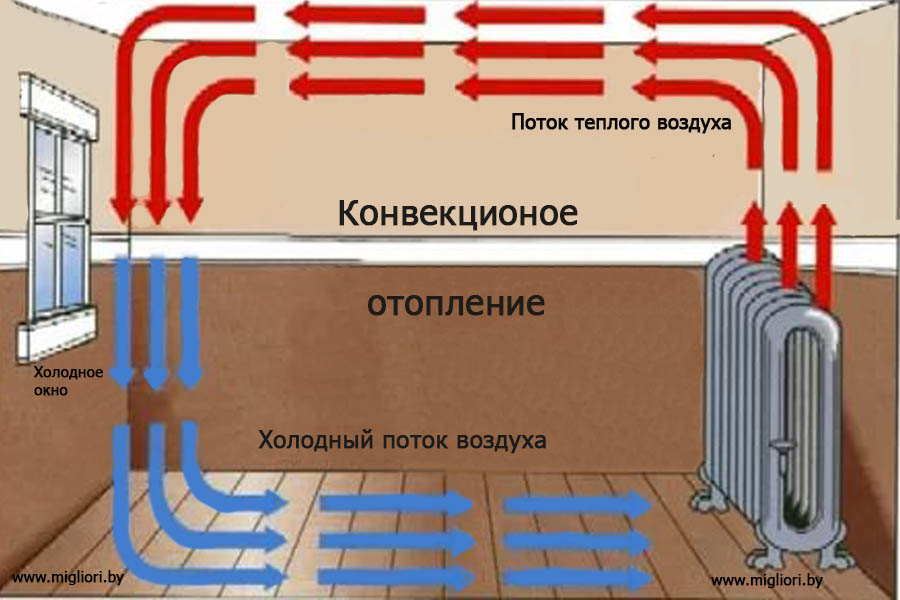

Конвективная теплопередача – это то, с чем большинство из нас знакомо. Таким образом наша система принудительного воздушного отопления или наша система плинтусов передает энергию (тепло) в пространство. Воздух движется над нагревательным элементом, становится теплее и расширяется в пространство. В среде с принудительным воздушным потоком большая часть горячего воздуха находится у потолка, почти так же, как поднимается воздушный шар, и теплый воздух в комнате, нагретой принудительным воздухом. Конвективная теплопередача – наименее эффективное средство передачи энергии.
Кондуктивная теплопередача – это две поверхности, соприкасающиеся друг с другом.Представьте себе металлическую сковороду на плите. Если ваша рука находится на дюйм выше горячей рукоятки, вы действительно не будете сильно ощущать ее от рукоятки, и вы можете держать руку там столько, сколько захотите. Но при прикосновении к ручке рука мгновенно начинает нагреваться. Это кондуктивный теплообмен. Кастрюля очень быстро и эффективно передает энергию (тепло) в ручку вашей руке. Электропроводность – один из наиболее эффективных способов передачи тепла.
Лучистая теплопередача – лучшая, потому что она не замедляется воздухом.Лучистая энергия ощущается только тогда, когда энергетическая волна ударяется о другую поверхность. Это означает, что все окружающие поверхности достигают заданной температуры. Окружая свое тело теплыми поверхностями, мы можем лучше контролировать, как наши тела теряют тепло. Лучистое отопление пола означает больший комфорт при более высокой эффективности. Одно основное правило для всех трех режимов: тепло не поднимается, горячий воздух поднимается. Тепло переходит от горячего источника к холодному.

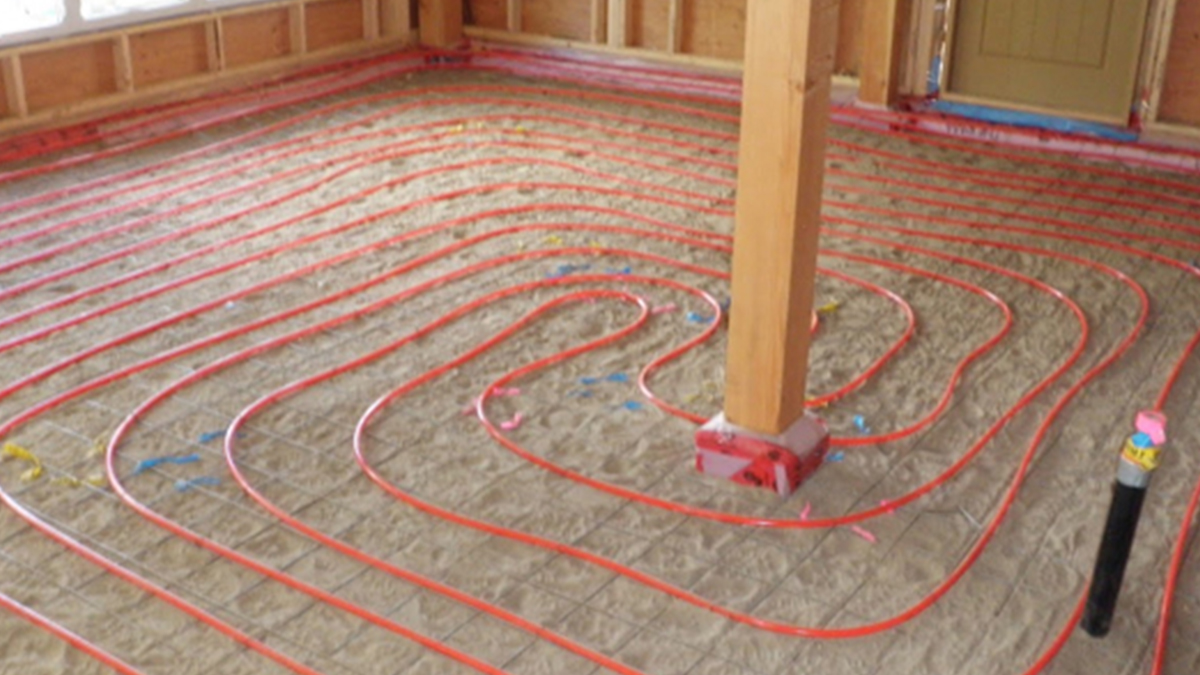

15. Какой тип труб мне следует использовать?

Watts предлагает три различных типа излучающих трубок, каждый из которых обладает своими уникальными качествами.Трубки Onix – самый разнообразный продукт на рынке сегодня. Это единственный продукт, который можно установить под каркасным полом без дополнительных аксессуаров (без теплообменных пластин, без специальных зажимов). Поскольку Onix не расширяется и не сжимается при изменении температуры, это самая тихая система.
Watts также предлагает линейку PEX (сшитый полиэтилен). Этот продукт обычно используется в плитах или тонких плитах, но также может быть установлен под каркасным полом с использованием теплообменных пластин или зажимов.
Кроме того, мы предлагаем трубки из полиэтилена для повышенных температур (PE-RT), состоящие из пяти слоев материала, что придает им значительную прочность. Гибкие и более простые в установке, чем другие материалы для трубопроводов, трубы из PE-RT могут использоваться в системах жидкостного лучистого отопления, охлаждения, таяния снега и распределительных трубопроводов. Пока выбранная трубка установлена правильно и в соответствии с рекомендациями производителя, система лучистого тепла будет работать сверх ожиданий.

16.Действительно ли «радиаторы» плинтуса излучают тепло?

Плинтусы на самом деле конвекторы. Они нагревают воздух, создавая разность температур между ребрами. Эта разница температур «тянет» более холодный воздух через нагретые ребра. Затем нагретый воздух поднимается вверх, усиливая притяжение.
Радиаторы работают аналогично плинтусу, но с одним отличием. Поскольку радиаторы имеют гораздо большую массу и, как правило, имеют более открытую нагретую поверхность, они действительно обеспечивают определенное количество лучистого тепла в помещении.

17. Где большинство людей устанавливают электрические теплые полы?

Чаще всего идут ванные комнаты, за ними следуют кухни и прихожие. Грибы – еще и прекрасное место для теплого пола.

18. Электрический коврик ослабляет или укрепляет мой пол?

Коврики мощностью

Вт были протестированы Советом по плитке Северной Америки (TCNA) в соответствии с ASTM C 627, официально известным как «Стандартный метод испытаний для оценки систем укладки керамической плитки на пол с использованием напольного тестера Робинсона».«Он проверяет прогиб при возрастающих весовых нагрузках на деревянный каркасный пол или бетонную плиту. Наши маты прошли эти испытания для ТЯЖЕЛЫХ классификаций, таких как торговые центры и коммерческие площади. Маты, очевидно, добавляют прочности на растяжение сэндвичу из плитки и строительного раствора. В случае сомнений следуйте спецификациям TCNA и ANSI (Американский национальный институт стандартов).

19. Эффективен ли электрический обогрев пола?

Теплые полы согревают людей и предметы напрямую, не перегревая воздух.Электрический луч преобразует почти всю свою энергию в пригодную для использования форму. Вы можете установить домашний термостат ниже и по-прежнему чувствовать себя комфортно. Используйте программируемый термостат, и система автоматически установит более низкую температуру, когда комнаты не используются. Изолируйте под полом или под системой отопления и поверх бетонной плиты, чтобы система реагировала быстрее и потребляла меньше энергии.

20. Нужен ли мне обогрев пола, если моя ванная отапливается?

Даже когда ванные комнаты отапливаются принудительным воздухом или плинтусом, кафельный пол может казаться холодным.Представьте, что вы начинаете день с того, что выйдете из душа на теплый и удобный кафельный пол!

21. Есть ли преимущества у “низковольтной” системы электрического лучистого отопления?

Нет. Ватты и конкуренты доставляют на пол примерно такое же количество энергии. Они могут использовать меньшее напряжение, но для выработки такой же мощности (тепловыделения) требуется более высокая сила тока. Однако для получения необходимой мощности в ваттах используется линейное напряжение и меньшая сила тока. Это позволяет установить более крупную систему с меньшим выключателем.В низковольтных системах используются трансформаторы, которые шумят, нагреваются и их трудно скрыть как визуально, так и акустически. Все ванные комнаты в Северной Америке имеют доступ к источнику питания напряжением 120 вольт (VAC), и по правилам необходимо установить электрические системы подогрева пола с защитой GFCI. GFCI обнаруживает замыкания на землю и при необходимости отключает энергию от системы отопления в течение миллисекунд.

22. Какое напряжение мне нужно для электрического теплого пола?

Системы электрического обогрева мощностью

Вт рассчитаны на 120 или 240 В переменного тока (для обогрева больших площадей).

23. Работает ли 120 В переменного тока лучше, чем 240 В переменного тока?

Обе системы имеют одинаковую эффективность. Лучше всего посмотреть, какая мощность доступна для вашей установки. 240 В переменного тока более распространены за пределами США и в коммерческих приложениях. Термостат Watts может контролировать до 150 квадратных футов пола с подогревом при 120 В переменного тока или 300 квадратных футов при 240 В переменного тока.

24. Что делает ваши нагревательные элементы особенными?

Нагревательные элементы должны противостоять неправильному обращению на рабочем месте и долгосрочному старению.Уоттс использует дорогую изоляцию проводов под названием ETFE (этилентетрафторэтилен). Физические свойства этого полимера не имеют себе равных для применения, особенно его водостойкость, диэлектрические свойства и длительное температурное старение. Мы также используем бескислородные сплавы в наших нагревательных элементах, чтобы продлить им срок службы. Двойные нагревательные элементы защищены медным заземляющим экраном, а кабели с оболочкой покрыты либо хорошо видимой водостойкой полимерной оболочкой PEX, либо очень упругой оболочкой из ТПУ, которая обеспечивает выдающиеся свойства, позволяющие избежать повреждений в результате незначительных злоупотреблений на рабочем месте.Лучше провода нагревательного элемента никто не строит.

QuietWarmth – Системы теплого пола – Часто задаваемые вопросы

Какая температура лучше всего подходит для теплого пола?

Мы обнаружили, что 73 градуса – это правильная температура для установки термостата для теплого пола. Когда ваш пол нагревается, тепло будет передаваться через ваше тело по сравнению с воздушными блоками. Температура также зависит от того, насколько вам нравится ваш комфорт.

Может ли пол стать слишком горячим?

В системах подогрева пола QuietWarmth температура коврика не может превышать 85 градусов.Это не сожжет и не нагреет пол.

Можно ли использовать QuietWarmth в ванной?

Совершенно верно. QuietWarmth – идеальное место для установки, так как оно сделает утро более терпимым с теплыми ногами. Коврики, однако, не предназначены для установки под проточной водой, например, в душевых поддонах и т. Д.

Могу ли я подключить несколько устройств QuietWarmth к 1 термостату?

Один термостат может обрабатывать до 150 кв. Ft. на 120В и 300 кв. Ft. при 240 В. Если у вас больше кв.Футов, то для увеличения мощности до тех же дополнительных квадратных футов необходим силовой модуль.

Сколько стоят полы с подогревом?

QuietWarmth потребляет 12 Вт на квадратный фут, поэтому 30 квадратных футов будут составлять 360 Вт в час. Счет за коммунальные услуги выражается в киловатт-часах, поэтому вам нужно разделить ваш расход за киловатт-час на 2,77 и умножить его на количество часов, которые вы будете использовать каждый день. Таким образом, если ваша электрическая компания взимает с вас 0,20 доллара за киловатт-час, а вы работаете 8 часов в день, это будет: 0,20 / 2,77 = 0,07 доллара в час, умноженное на 8 часов = 0 долларов.56 в день.

Можно ли использовать эти маты для обогрева комнаты?

Да, в некоторых ситуациях может. Требуется ручной расчет потерь тепла J. Проконсультируйтесь с вашим специалистом по HVAC для более точных расчетов.

Есть ли вибрационный шум при работе пленки из-за переменного тока 60 Гц.

QuietWarmth не будет вибрировать во время работы.

Могу ли я подключить несколько устройств к 1 термостату?

Один термостат может обрабатывать до 150 квадратных футов при 120 В и 300 квадратных футов при 240 В.Если у вас больше квадратных футов, то потребуется силовой модуль, чтобы увеличить мощность до того же дополнительного квадратного метра.

Какую подложку вы рекомендуете использовать с продуктом QuietWarmth?

Вы можете использовать любую подложку, однако мы рекомендуем нашу подложку Quietwalk. Причина в том, что у него лучшее R-Value, которое способствует нагреву, а высота подкладки такая же, как у кабелей QuietWarmth. Когда дело доходит до укладки, вы можете создать канал или траншею в подкладке, а не в деревянном / бетонном черновом полу.Облегчает установку.

Какова длина предварительно подключенных проводов? А как их продлить?

Да. Стандартно поставляется с 15-футовыми подводящими проводами, но при необходимости их можно удлинить. Вы можете просмотреть инструкции, нажав здесь, или скачать PDF здесь

Можно ли использовать QuietWarmth в туристическом прицепе?

Да, это возможно при соблюдении инструкций и рекомендаций производителя напольного покрытия по подготовке чернового пола.Мы слышали истории, что он отлично работает и действительно нагревает кемпер, когда температура падает до 35-40 градусов F.

Можно ли использовать в подвале, где иногда бывает вода?

Мы рекомендуем установить пароизоляцию над бетонным черным полом, чтобы исключить любые проблемы с влажностью. Мы также не одобрены для установки под проточной водой, такой как душевые поддоны или смесители.

Могу я отрезать его и повернуть на нем. Например, L-образная форма с одним ковриком?

Коврики можно обрезать только по длине.Нельзя отрезать одну сторону мата и придать ему L-образную форму. В этот момент вы бы разорвали цепь.

Ищу замену электрического плинтуса на ванную комнату. Можно ли использовать существующие линии электропитания и термостата?

Для нашей системы требуется следующее (встроенный термостат, термостат или автоматический выключатель со встроенным GFCI, выделенная цепь на 20 ампер). Подтвердив, что ваша существующая мощность и термостат соответствуют этим требованиям, все готово. Если вы хотите узнать больше об установке, вы можете просмотреть руководство здесь: https: // www.mpglobalproducts.com/_storage/_products/floating-floors/Qwarmth-Float.pdf

Сколько ампер генерирует один пэд?

3 × 10 мат на 120 В выдает 2,73 ампер. Вы можете найти диаграмму ампер и ватт, посетив страницы продуктов QuietWarmth здесь: https://www.mpglobalproducts.com/heated-flooring-systems/products/

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

1] Что такое системы обогрева Электрическое водонагревание полов?

Сеть низкопрофильных полностью армированных нагревательных кабелей, укладываемых в раствор прямо под полом, обеспечивая теплый пол и добавляя комфорта в комнату наверху.

2] Каковы требования к напряжению, току и мощности?

Warming Systems предлагает изделия, рассчитанные на работу на 120 или 240 В. Система рассчитана на выработку примерно 12 Вт на квадратный фут

3] Какова толщина нагревательного кабеля? 4] Какие типы полов можно использовать с системами обогрева пола Warming Systems? Системы обогрева пола

Warming Systems предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

5] Что мне следует учитывать при установке на бетонную плиту? 6] Сколько времени нужно, чтобы утеплить пол?

Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

7] Насколько теплее станет пол?

Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

8] В чем разница между системами на 120 В и 240 В?

Помимо разницы в напряжении, разные усилители. Усилители системы на 240 В – это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов – 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 Вт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В. меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в вашем счете за электроэнергию.

9] Требуется ли установка продукта Warming Systems профессионалом? Продукты

Warming Systems разработаны для легкой установки обычным мастером, который следит за соблюдением всех местных строительных норм и правил.

10] Как определить размер системы отопления, необходимой для обогрева пола?

Вам нужно будет точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте точный план этажа по электронной почте на [email protected].

11] Можно ли проверить систему обогрева перед установкой?

Да, путем измерения сопротивления между черным и белым проводом холодного вывода.Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

12] Я получаю странные показания на проводе датчика, что мне делать?

Показание на проводе датчика составляет от 8000 до 12000 Ом, а НЕ 8–12 Ом. Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

13] Можно ли разрезать красный нагревательный элемент?

№Длину нагревательного элемента нельзя регулировать.

14] Могу ли я отрезать серебряный холодный свинец?

Да, экранированный холодный конец можно отрезать до нужной длины.

15] Можно ли отрезать провод датчика температуры пола? 16] Можно ли перекрывать нагревательный элемент?

Нет. Нагревательные элементы ни в какой точке не должны касаться, пересекаться или перекрывать друг друга. Это приведет к аннулированию гарантии и потребует замены.

17] Насколько близко я могу проложить нагревательные кабели?

Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

18] Насколько далеко тепло отводится от кабелей?

Тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

19] Какой раствор использовать?

Используйте раствор на основе модифицированного полимером цемента.

20] Я случайно порезал красный нагревательный элемент. Что мне делать? 21] Можно ли установить систему отопления на фанерный черновой пол?

Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладку, но систему можно установить и на фанерный черновой пол.Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

22] На каком расстоянии от стены следует ставить систему отопления?

Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

23] Требуется ли защита системы подогрева пола GFCI?

Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3.Используйте термостат со встроенным GFCI.

24] Защищен ли термостат GFCI?

Термостаты OJ Electronics и aube by Honeywell модель Th215-AF-GA имеют защиту GFCI. Термостаты Aube by Honeywell Th215-AF-120S и Th215-AF-240S не имеют защиты от GFCI. Если вы используете эти термостаты, вам понадобится автоматический выключатель с защитой GFCI.

25] Можно ли подключить несколько кабелей / матов к одному термостату?

Несколько матов / кабелей могут быть подключены параллельно к термостату.Коврики / кабели на полу не соединяются. В системах должно быть одинаковое напряжение. См. Следующий вопрос.

26] Насколько большая система отопления может работать на одном термостате?

Вы можете разместить до 150 квадратных футов системы на 120 В на одном термостате на 120 В и до 300 квадратных футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

27] Электрический шкаф какого размера мне следует использовать?

Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного вывода.

28] Как близко к унитазу можно поставить систему отопления?

Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

29] Почему важен «одиночный» холодный свинец?

Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

30] Как долго длится холодный свинец?

Длина холодного провода, подключаемого к термостату, составляет 10 футов.длинный.

31] Какова длина датчика температуры пола?

Датчик температуры пола термостата имеет длину 10 футов.

32] Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?

Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.

33] Какую гарантию предлагает Warming Systems на свою продукцию? Компания

Warming Systems предлагает 25-летнюю гарантию на свои нагревательные маты и кабели. На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

34] Могу ли я установить продукты Warming Systems на открытом воздухе?

№. Электрические системы обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 ватт на квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

35] Сколько стоит эксплуатация системы электрического обогрева пола?

Электрические системы обогрева пола очень рентабельны в эксплуатации. Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки.Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

36] Как будет отправлен мой заказ?

Заказы, доставляемые в США, отправляются через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

Теплый пол с подогревом | Информация, виды, стоимость

Теплый пол можно назвать тихим героем домашнего отопления. Поскольку тепло на самом деле исходит от пола, он работает эффективно и тихо, не разнося аллергены по всему дому.Это не сквозняк, без воздуховодов, регистров и возвратов. Лучистые полы с подогревом создают ощущение, что вы стоите у окна в холодный солнечный день, когда солнце согревает вас, а солнце не согревает наружный воздух. Когда волны теплового излучения поднимаются снизу, они нагревают любые предметы в комнате, которых они касаются, а те, в свою очередь, излучают это тепло. Несмотря на то, что температура воздуха остается прежней, эти предметы нагреваются и, следовательно, не отбирают тепло у вашего тела. В Графтоне, штат Висконсин, есть несколько домов, которые пользуются преимуществами лучистого теплого пола.

Полы с подогревом использовались еще древними римлянами и турками до Фрэнка Ллойда Райта. Древние использовали его в своих домах и банях, обогревая мраморные и кафельные полы, в то время как Фрэнк Ллойд Райт использовал медные трубы в своих домах, и несколько послевоенных подразделений также использовали его. В то время он вышел из строя из-за коррозии медных труб и затрат на замену полов. Однако благодаря технологиям на сцену вышли трубы из сшитого полиэтилена (PEX), которые устранили необходимость в металлических и корродирующих трубопроводах, что сделало лучистые полы с подогревом эффективным и подходящим выбором для отопления домов.Позвоните в K Komfort Heating & Cooling, чтобы поговорить со знающим специалистом об этом выборе отопления для вашего дома.

Как работают сияющие полы

В системах водяного отопления тепло исходит от труб с горячей водой или электрических проводов, проложенных под полом. Как упоминалось выше, тепловые волны поднимаются и нагревают ударяемые предметы. Вы сохраняете тепло, потому что эти предметы имеют собственное тепло и не забирают ваше. Сравните это с обычным воздушным отоплением, которое есть в большинстве американских домов.Воздух дует из регистров с температурой 120 градусов по Фаренгейту, поднимается в верхнюю часть комнаты, а затем снова опускается вниз по мере охлаждения. Это объясняет, почему пальцы ног могут быть холодными, а голова теплая. Цикл также приточно-вытяжной системы отопления. Вы включаете печь, она нагревается до заданной температуры, а затем отключается. Этот цикл повторяется, делая температуру в вашем доме неравномерной из-за серии взлетов и падений с температурой. Теплые полы производят равномерное, постоянное и экономичное тепло, которое наиболее эффективно для большинства типов готовых полов, включая паркет и плитку.Ковролин обычно не рекомендуется использовать из-за набивки под ним – он подавляет жару.

Типы лучистого теплого пола

Существует два основных типа излучающих полов: электрические и водяные. Существует и третий вариант – теплый пол с воздушным подогревом, но в жилых помещениях он не рентабелен и используется редко. Не стесняйтесь звонить в K Komfort Heating & Cooling в любое время, чтобы получить полную информацию о теплых полах и о том, какой тип лучше всего подходит для вашего дома и бюджета.

Электрическое лучистое тепло

Электрическое лучистое тепло использует электрические кабели сопротивления под полом. Как правило, электрические полы не используются в качестве основного источника тепла в доме, поскольку относительно высокая стоимость электроэнергии не делает этот выбор экономически эффективным. Этот тип теплого пола используется в качестве дополнительного тепла, как в случае пристройки или ванной комнаты. Программируемые термостаты рекомендуются для ограничения температуры воздуха и пола, чтобы минимизировать затраты на электроэнергию. Электрические кабели встроены в пол или могут быть предварительно прикреплены к матам для облегчения установки и прокладываются над черным полом в слое из тонкозастывающего раствора.Если подтянуть существующий пол невозможно, есть компании, производящие электрические излучающие подушки, которые подходят для балок под черным полом. Свяжитесь с K Komfort Heating & Cooling, чтобы узнать, подходит ли это для вашего проекта.

Hydronic Radiant Heat

Гидравлические системы лучистого отопления обычно проектируются для всего дома. Бойлер или водонагреватель нагревают воду до температуры от 100 до 120 градусов по Фаренгейту, и она циркулирует по трубам под полом. Как уже упоминалось выше, в настоящее время предпочтение отдается трубкам из PEX, поскольку медь и металл со временем подвержены коррозии.Эту гибкую трубку можно установить множеством способов – поверх чернового пола в панелях с пазами или защелкивающихся решетках, закрепить их на алюминиевых полосах на нижней стороне пола или заделать в заливной бетон.

Стоимость сияющих полов

Установка лучистого теплого пола изначально стоит дороже, чем более традиционные системы отопления, такие как принудительное воздушное отопление или водяные системы (радиаторы плинтуса). Но в конечном итоге это экономит деньги за счет более низких настроек термостата и более высокого КПД.Кроме того, лучистые полы с подогревом не решают проблемы охлаждения дома, так что это отдельная покупка, которую стоит рассмотреть. Как и в случае любого проекта отопления, вам необходимо получить доступ к затратам на материалы и оборудование, а также к затратам на рабочую силу. Но даже оценивая необходимые начальные инвестиции, многие жители Графтона, штат Висконсин, устанавливают в своих домах лучистые полы с подогревом и блаженно довольны своим выбором.

Можно ли обогреть весь дом с помощью теплого пола?

Теплый пол с подогревом – это не просто приятная роскошь, позволяющая согреть ноги (что, по общему признанию, очень приветствуется по утрам в холодном Аннаполисе, штат Мэриленд).Это вид отопления, который имеет ряд преимуществ.

По сравнению с другими системами отопления, лучистые полы с подогревом имеют пыльные воздуховоды, дребезжащие радиаторы или шумные вентиляционные отверстия. Скорее, у вас есть тихое, равномерное распределение тепла, когда и где вы этого хотите.

Да! (Или там, где у вас есть этаж)

Краткий ответ на вопрос «Можно ли обогреть весь дом с помощью лучистого теплого пола»? Да. Теоретически, если у вас есть пол, вы можете использовать теплый пол.

Система отопления идет прямо в пол, нагревая воду или используя электричество в инфраструктуре труб.

Хотя это обычно зависит от помещения (например, для кухни или ванной, где вы много стоите или можете ходить босиком), это жизнеспособный и эффективный способ обогрева вашего дома. Если вы планируете использовать лучистое отопление для обогрева всего дома, рекомендуется использовать метод горячей воды (гидронный).

Это более энергоэффективно

Лучистые полы с подогревом более энергоэффективны по ряду причин.Он работает больше по требованию, а это означает, что вы тратите меньше.

Помните также, что тепло поднимается, поэтому, учитывая, что этот тип отопления расположен в полу, он использует естественную способность тепла подниматься вверх по комнате, выделяя больше тепла, не потребляя больше энергии.

Как это работает?

При лучистом отоплении трубы с горячей водой или электрические провода проложены в полу. Эти трубки / провода излучают тепло, которое течет вверх по комнате, и нагревают предметы, когда эти тепловые волны сталкиваются с ними, еще больше распространяя тепло по всему пространству.

Это контрастирует с принудительным воздушным отоплением, которое вы найдете в большинстве домов в США. Тепло выходит из вентиляционных отверстий в комнате, быстро поднимается к потолку и быстро охлаждается, опускаясь на пол.

Теоретически верхняя часть тела может быть теплой, а ноги замерзают, поскольку теплый воздух не всегда достигает пола (вот почему полы так часто бывают холодными, когда вы просыпаетесь утром).

Короче говоря, лучистое тепло более равномерно и более эффективно, чем принудительное воздушное отопление.Его установка немного дороже, но, как и в случае всех энергоэффективных обновлений, вы со временем окупите свои затраты за счет экономии на счетах.

Теплый пол с использованием уличного дровяного котла

Несколько очень распространенных вопросов, которые мы получаем от наших клиентов:
«Можно ли использовать дровяную печь с тепловым излучением?» и «Является ли лучистый пол с подогревом более эффективным?»

Дровяная печь Лучистое тепло от вашей печи – лучший вид тепла и согревает ваши полы! Лучистое отопление пола примерно на 20% эффективнее, и вы можете поддерживать температуру воды намного ниже; сэкономить вам еще больше дров или угля!

Вода, которая течет через ваш пол для лучистого обогрева пола, никогда не бывает теплее 140 °.Более высокие температуры вызовут трещины в полу, если у вас есть бетон, и могут деформировать дерево, если оно станет более горячим.

Одно из преимуществ лучистого теплого пола заключается в том, что он сохраняет самые теплые 10 футов в нижней части комнаты. Это исключает попадание тепла на потолок и от крыши, где оно в конечном итоге теряется. Это одна из причин большой экономии при использовании лучистого теплого пола. это замечательно для комнат с высокими потолками, например, в больших комнатах.

Еще очень приятно, когда не обдувается воздухом.Это означает, что воздух тоже не дует и становится теплее.

Гидравлическое тепло означает тепло, распределяемое через воду.

Лучистое тепло – это тепло, передаваемое через пространство от поверхности без использования воздуха или других жидкостей. Это похоже на тепло от солнца. Например, вы вышли на прогулку в прохладный день, а потом сразу залились солнечным теплом! Вот что такое лучистое тепло .

Вот как работают водяные теплые полы.Вода циркулирует по специальной трубке, называемой PEX Tubing , , которая проходит под полом. Теплая труба излучает тепло через пол, делая его жарким.

Лучистое отопление для пола более эффективно, потому что оно нагревает вас напрямую. Влажность в помещении также более идеальная. Он постепенно высвобождает лучистой энергии к прохладным предметам в комнате.Тепло больше на уровне пола и уменьшается по мере достижения потолка. Это и более комфортно (голова кажется прохладнее, а ноги теплее). Этот вид обогрева не новость! Он восходит к римским временам и до сих пор остается очень популярным способом обогрева в Европе.

Подумайте об установке лучистого теплого пола в вашем новом или существующем доме. Преимущества этой превосходной системы отопления включают в себя равномерное тепло, более высокую эффективность, более тихое, чистое, уютное и полезное для здоровья отопление!

Если у вас уже есть дом, вы можете установить там радиаторы; либо чугунные радиаторы старого образца, либо водонагреватели для плинтусов (они выглядят так же, как электрические обогреватели для плинтусов, за исключением того, что они несут воду и чрезвычайно эффективны), либо радиаторы нового стиля, которые выглядели намного лучше, но опять же, если у вас старый дом, Чугунные радиаторы старого образца могут выглядеть очень хорошо – и, как правило, они очень дешевы, если их использовать!

При новой конструкции мы обычно рекомендуем прокладывать трубу Pex в полу.Это может быть как черный пол, так и под черным полом, с готовым материалом наверху – будь то керамика для керамогранита, ковер или древесина твердых пород.

Трубка PEX

Наиболее распространенные трубы, используемые сегодня, – это герметичные, нетоксичные, высокотемпературные, гибкие трубы, называемые сшитым полиэтиленом или PEX , как его называют в промышленности. Популярные благодаря тому, что они могут справляться как с агрессивными добавками в бетон, так и с водными условиями, не становясь со временем хрупкими, трубы PEX используются в Европе с 1970-х годов и в США с 1980-х годов.Трубки PEX оказались намного более надежными.

Это то, что называется двойным ходом. Это дает больше тепла между балками и лучшее распределение тепла, чем при использовании одного участка трубы.

Металлические пластины прибивают к основанию пола и удерживают трубу Pex на месте.

Металлические пластины передают тепло по полу, поэтому на нем не остается горячих и холодных полос. Однако, таким образом, вы должны сначала нагреть черновой пол, прежде чем тепло сможет перейти на пол.

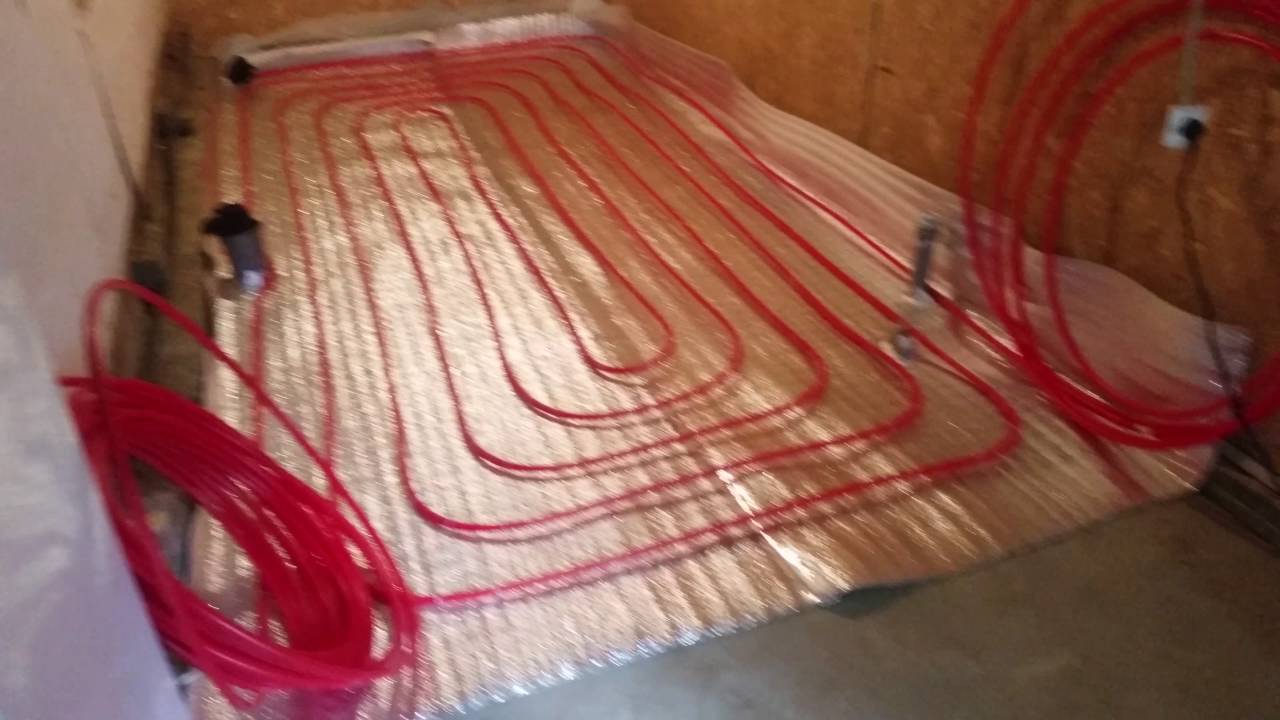

Лучше – в новом строительстве – просто прокладывать трубопровод поверх черного пола. Таким образом, вы нагреваете готовый пол, а не всю древесину на черновом полу.

Это достигается путем установки на пол поплавков в качестве распорок для трубы Pex.

Еще лучший способ – использовать предварительно изготовленный продукт, в котором есть канавки, вырезанные для установки трубы Pex, и на нем уже есть алюминий (и в канавках), чтобы распространять тепло по полу. Лучший продукт, который я нашел, называется Warmboard.Warmboard – это структурная излучающая панель толщиной 1-1 / 8, изготовленная из 7-слойной фанеры Douglas Fir, которая продается в листах размером 4 x 8 с полными шипами и пазами.

Это то, что составляет ваш черновой пол. Как только вы положите его на балки пола или ферму, ваш пол готов! это экономит много лишней работы. Просто вставьте трубу Pex в пазы и положите на нее пол. У вас получится ОЧЕНЬ прочный пол.

Это не самый дешевый на рынке, но, безусловно, лучший!

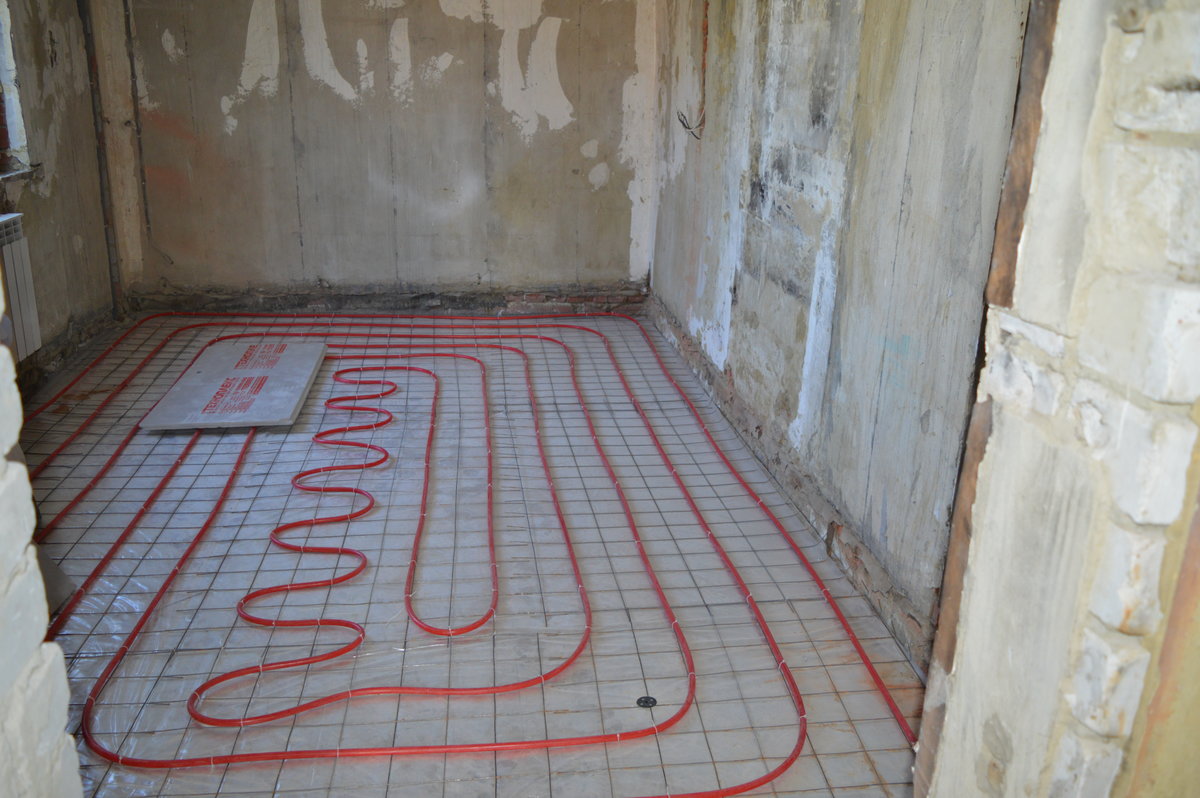

SLAB Radiant Floor Heat – это проект, сделанный своими руками.

Вы начинаете с слоя гравия, а затем кладете изоляцию. Это необходимо, чтобы вы прогревали землю. Обычно также требуется в соответствии с большинством строительных норм и правил.

Я предпочитаю продукт под названием TheBarrier. Это лучше, чем панели из жесткого пенопласта – розового или синего – потому что он чрезвычайно гибкий и не трескается и не ломается, когда вы ходите по нему. Помните, что вам нужно пройти по нему, чтобы положить проволоку и привязать к ней трубу Pex, и тогда рабочие будут заливать бетон и ходить по нему.

Изоляция TheBarrier – это гибкая изоляция, которая поставляется в рулоне и снабжена липкими полосками для прикрепления к соседнему элементу. Он спроектирован таким образом, что за один простой шаг образует как пароизоляцию, так и радоновую преграду. Если вы используете большие листы пенополистирола, вам придется вернуться и накрыть их пластиком в форме необходимого барьера.

Большинство людей кладут вниз проволоку размером 6 x 6 дюймов, которая идет в рулоне. Затем вы будете использовать проволочные стяжки, чтобы свободно прикрепить трубу Pex к проволоке.Так труба Pex не всплывет на поверхность и не испортит ваш новый красивый пол.

Некоторые люди используют арматуру вместо проволоки, которая позволяет сделать пол еще более прочным. Иногда арматурный стержень поддерживается так, что он не сидит внизу.

Это верхний этаж, а не цокольный этаж. Вот почему бетон такой тонкий, потому что он чрезвычайно тяжелый. Типичная плита фундамента имеет толщину 4 дюйма.

Как видите, разместить лучистое тепло для уличной дровяной печи не так сложно, как вы могли бы себе представить.

Водяное лучистое отопление с дровяной печью – определенно хороший вариант обогрева вашего помещения!

Мы оставляем вас с последним вопросом, который задают нам наши клиенты: «Какой котел для лучистого тепла лучше всего?»

Ответ прост. Hyprotherm предлагает лучшие бойлеры для лучистого отопления!

Если у вас есть другие вопросы о лучистом отоплении с дровяным котлом, вы можете связаться с нами по телефону нашей команды @ (800) 780-4302.

Книга по лучистому отоплению: когда в этом есть смысл, а когда нет

Алекс делает здесь несколько замечательных моментов, но нужно помнить, что это исходит из точки зрения, что вы с ума сошли от своего дома.Даже если вы просто строите достаточно зеленый дом, стоит подумать о выгоде для себя, позвоните мне, если вы хотите обсудить свои варианты. -Вес

Следующая статья была написана Алексом Уилсоном для журнала «Новости экологического строительства». Авторские права © 2002 by BuildingGreen, Inc. Все права защищены; перепечатано с разрешения. www.BuildingGreen.com

Лучистое отопление для пола: когда оно работает – и когда нет –

Прошлой весной во время судейства на Северо-восточном конкурсе экологичных зданий я был поражен количеством заявок на жилые дома с действительно звездным дизайном с пассивным солнечным излучением и сверхвысокими характеристиками ограждающих конструкций.Ясно, что, когда я начал рассматривать особенности, я прошел долгий путь в области высокоэффективного зеленого строительства жилых домов с момента моего первого опыта использования пассивной солнечной энергии в середине 1970-х годов. Но что-то тоже показалось странным. У большинства этих входов были сложные системы теплого пола. После всех усилий и затрат на то, чтобы изолировать оболочки этих домов и обеспечить пассивную солнечную конструкцию, нужны ли им системы отопления за 10 000 долларов? И действительно ли эти системы имеют смысл с точки зрения производительности? Я не был уверен и решил разобраться в этих вопросах.

Я давно являюсь поклонником комфорта, обеспечиваемого лучистым теплом пола, и часто приводятся веские аргументы в пользу экономии энергии и улучшения качества воздуха в помещении. Но действительно ли это лучший вариант для высокоэффективных зеленых домов? В наиболее энергоэффективных зданиях ответ кажется «нет», хотя лучистые полы с подогревом могут предложить как комфорт, так и преимущества качества воздуха в помещении. В этой статье дается краткий обзор лучистого теплого пола, рассматриваются преимущества этого подхода к доставке тепла, а также рассматриваются случаи, когда эти системы имеют смысл, а когда нет, в домах и небольших коммерческих зданиях.

Обзор систем водяного отопления

Лучистое отопление полов возникло в Древнем Риме, где под полом вилл разводили костры. Ранние корейские здания аналогичным образом отапливались, направляя дымовые газы под полы, прежде чем выпускать эти газы через дымоходы. Фрэнк Ллойд Райт пропустил по трубам горячую воду, а не воздух, через полы многих своих зданий в 1930-х годах – практика, которая сегодня стала обычным явлением в обычных домах.

Теплый пол с подогревом превращает пол в большой низкотемпературный радиатор.В большинстве современных систем теплого пола теплая вода циркулирует по пластиковым трубам, встроенным в плиту пола или прикрепленным к нижней стороне чернового пола. В системах перекрытий можно использовать либо стандартную бетонную плиту, либо более тонкую и легкую гипсобетонную плиту, уложенную на черный пол или поверх существующего готового пола. В любом случае тепловая масса плиты удерживает тепло и медленно излучает его в жилое пространство наверху.

Помимо горячей воды в качестве источника тепла, для теплых полов можно использовать электричество или горячий воздух.Из-за высокой стоимости электроэнергии в большинстве районов лучистое электрическое отопление пола обычно имеет наибольший смысл, когда электричество в непиковые часы доступно для зарядки плиты в ночное время и в другие непиковые часы. Создание электромагнитных полей (ЭМП) также является потенциальной проблемой для лучистого электрического отопления (см. EBN Vol. 3, No. 2). Полы с лучистым воздухом иногда используются в коммерческих зданиях, но, как правило, это непрактично и слишком дорого для жилых помещений.

Для водяных систем теплого пола в прошлом использовались медные трубы, но сегодня в большинстве систем используются трубы из каучука или сшитого полиэтилена (PEX), причем последний является наиболее распространенным.Проектирование систем лучистого теплого пола довольно сложно и должно выполняться кем-то, имеющим соответствующую подготовку или опыт. Различные руководства по проектированию, руководства по установке для конкретных производителей и программные инструменты доступны для использования при проектировании и определении размеров систем лучистого теплого пола. Длина трубок, необходимых на квадратный фут пола, зависит от таких переменных, как диаметр труб, тип системы лучистого пола (толстая плита, тонкая плита, без плиты), климат, тепловая нагрузка здания, а также тип используемого котла и средств управления. .В последние годы производители проделали огромную работу по упаковке различных компонентов, чтобы упростить конструкцию систем теплых полов.

Ключевым требованием для большинства систем теплого пола является надлежащая изоляция под обогреваемой плитой или под трубой (когда трубка прикреплена к нижней стороне чернового пола). Большинство производителей рекомендуют минимум 1 дюйм (25 мм) экструдированного полистирола (XPS) для бетонных плит на уровне грунтовых систем лучистого отопления, но значительно более высокие уровни оправданы в холодном климате.

Зонирование теплых полов обычно выполняется с помощью усовершенствованных коллекторных модулей, которые позволяют варьировать температуру воды в разных зонах. Это обеспечивает гибкость для поддержания разной температуры в разных помещениях и для обеспечения дифференциальной подачи тепла в помещения с солнечным излучением и без него.

Наконец, часто устанавливаются сложные элементы управления, чтобы обеспечить оптимальный комфорт и максимизировать энергоэффективность. Некоторые системы излучающих полов полагаются на отдельные датчики температуры на открытом воздухе, внутри плиты перекрытия и в жилом пространстве – с микропроцессорным управлением, чтобы точно регулировать, когда и куда должна подаваться горячая вода.По словам консультанта по строительству, из-за длительного запаздывания с системами излучающего пола с бетонными плитами стандартные понижающие термостаты обычно неэффективны, хотя пониженные термостаты со встроенной функцией ожидания могут хорошо работать в этом случае. Энди Шапиро из Монтпилиера, штат Вермонт.

Преимущества систем водяного отопления

Теплый пол с подогревом дает ряд существенных преимуществ:

Комфорт. Безусловно, самый большой аргумент в пользу лучистого теплого пола – это комфорт.Большая излучающая поверхность означает, что большая часть тепла будет доставляться за счет излучения – непосредственного обогрева людей, а не за счет конвекции (основной механизм передачи тепла от обычных «радиаторов» плинтуса). Более теплые поверхности в жилом помещении приводят к более высокой средней излучаемой температуре, показателю температуры поверхности в помещении, который влияет на скорость потери лучистого тепла от людей). При более высоких средних радиационных температурах большинству людей комфортно даже при более низких температурах воздуха.Подача тепла на уровень пола с помощью теплой поверхности пола также позволяет пассажирам ходить босиком даже зимой – очень популярная функция. Повышенный комфорт должен быть важным аргументом в пользу любого зеленого дома, поэтому можно привести веские аргументы в пользу такого подхода к отоплению.

«Пока вы не привыкли к этому виду тепла, – говорит исполнительный директор ассоциации Radiant Panel Association Ларри Дрейк (который увлекся лучистым отоплением после многих лет работы с солнечными домами), – трудно понять, насколько это удобно.Он утверждает, что, в частности, в «зеленых» домах после того, как были приложены все усилия и средства для включения здоровых и экологически чистых материалов, обеспечение высокого уровня комфорта с помощью лучистого тепла должно стать главным приоритетом.

Экономия энергии

Существует потенциал для экономии энергии с помощью лучистого теплого пола с помощью нескольких механизмов, включая более низкие настройки термостата, более низкие настройки котла и снижение инфильтрации. Домовладельцы, использующие излучающий пол с подогревом, скорее всего, будут чувствовать себя комфортно при более низких температурах воздуха из-за повышенной средней излучаемой температуры в таких домах, отсутствия значительного воздушного потока (как это происходит с системами конвективного водяного отопления и принудительного воздушного отопления) и наличия тепло на уровне пола.Сторонники лучистого теплого пола утверждают, что кому-то, кому обычно комфортно при 72 ° F (22 ° C), будет комфортно в здании с лучистым напольным отоплением, поддерживаемым на уровне 68 ° F (20 ° C). Если это так, можно ожидать, что люди, использующие излучающий пол с подогревом, будут устанавливать более низкие термостаты и, таким образом, получать значительную экономию энергии.

Вторая возможность экономии энергии с помощью лучистого теплого пола – поддержание температуры бойлера ниже, чем это необходимо при обычном распределении горячей воды на плинтусе.Типичный европейский подход к лучистому напольному отоплению заключается в том, чтобы циркулировать довольно низкотемпературную воду почти непрерывно, изменяя температуру воды по мере необходимости для удовлетворения нагрузки. Такая практика может снизить потери тепла в безусловное пространство, если котел и трубопроводы расположены в неотапливаемом подвале, но эксперты EBN предполагают, что в лучшем случае экономия будет очень небольшой – особенно из-за дополнительного потребления электроэнергии для работы насосов в течение долгих часов. Консультант по экологическому строительству Марк Розенбаум, П.E. из Меридена, штат Нью-Гэмпшир, предлагает использовать котел с малой массой, который работает по требованию, а не котел с большой массой, работающий почти непрерывно.

Третья возможность экономии энергии (за счет принудительного нагрева воздуха) заключается в том, что системы теплого пола не увеличивают скорость проникновения воздуха. Стандартные системы воздушного отопления могут значительно увеличивать или уменьшать давление воздуха в различных частях здания, что, в свою очередь, может увеличивать скорость инфильтрации / эксфильтрации воздуха – по крайней мере, в обычном негерметичном здании.С водяным теплым полом, как и с водяным отоплением плинтуса, этого не произойдет. (Хорошо спроектированная, правильно сбалансированная система приточной вентиляции не должна увеличивать инфильтрацию.)

Возможность использования солнечной энергии

Относительно низкая температура, необходимая для циркуляции воды в системе водяного отопления, дает возможность использовать горячую воду от солнечной энергии. Этот подход лучше всего работает с системами бетонных плит; Вода с более высокой температурой обычно требуется, когда труба прикрепляется к нижней стороне деревянного пола.Хотя такие системы довольно сложны и дороги, излучающие плиты предлагают один из лучших способов использования солнечной энергии для обогрева частей здания без прямого доступа к солнечному свету. Наиболее практичными являются системы, в которых солнечная энергия нагревает воду в резервуаре для хранения, которая затем может циркулировать через плиту. Согласно информационному бюллетеню EREN Consumer Energy Information Brief (www.eren.doe.gov) под названием «Солнечное лучистое напольное отопление», такие системы обычно стоят не менее 14 000 долларов. Резервное тепло по-прежнему требуется, и его можно обеспечить с помощью дровяной печи, газового обогревателя с вентиляцией через стену, электрического резистивного нагрева или резервного нагревательного элемента в резервуаре для хранения солнечной энергии.

Увеличенный ресурс котла. Эксплуатация котла при более низкой температуре может продлить его срок службы. В системах теплого пола обычно используется вода с температурой 85–140 ° F (30–60 ° C), по сравнению с жидкостными системами плинтуса, которые обычно работают при температуре 130–160 ° F (55–70 ° C). Согласно информации Министерства энергетики, при таких рабочих температурах срок службы котла может превышать 45 лет. (Однако Шапиро скептически относится к этому заявлению, указывая на то, что более новые котлы предназначены для работы с холодным запуском и должны хорошо выдерживать этот температурный цикл.)

Тихая работа

Излучающий водяной теплый пол работает очень тихо. В отличие от воздушного отопления, здесь нет шума от вентилятора или воздушного потока через воздуховоды; и, в отличие от водяного обогрева плинтуса, обычно нет бульканья воды через радиаторы плинтуса или скрипа от расширения или сжатия. Основным шумом будет звук циркуляционных насосов и вентилятора, используемого для отвода воздуха из котла. В системах теплого пола, в которых трубы прикреплены к нижней стороне деревянного пола, также может возникать некоторый скрип от расширения и сжатия.

Гибкая планировка помещений

Поскольку нет радиаторов на плинтусе или воздушных регистров с лучистым теплым полом, существует гораздо большая свобода в том, где можно разместить мебель. Системы теплого пола «невидимы».

Улучшение качества воздуха в помещении

Можно привести доводы в пользу улучшения качества воздуха в помещениях в домах с лучистым напольным отоплением. По сравнению с обычной системой принудительного распределения воздуха в доме, вероятно, будет меньше пыли.И в отличие от электрического плинтуса или принудительного воздушного обогрева, здесь не будет поверхностей, достаточно горячих для сжигания частиц пыли, которые могут вносить летучие химические вещества или токсичные частицы в воздух дома (даже проходя через фильтры). Это особенно опасно для людей с острой химической чувствительностью. Фактически, опытный строитель Макс Стрикленд из Burkholder

Construction в Траверс-Сити, штат Мичиган, впервые заинтересовался системами водяного отопления несколько лет назад после того, как его жена стала химически чувствительной.Он беспокоится о том, чтобы «поджарить воздух» с помощью обычных систем отопления, и считает, что обычные фильтры в системах с принудительной подачей воздуха неэффективны. Три года назад Стрикленд построил Дом здоровья Американской ассоциации легких (ALA) в Траверс-Сити, и теперь он включает теплый пол во всех своих домах (обычно от 4 до 6 специализированных домов высокого класса в год).

Итак, что не так с теплым полом?

В правильном применении лучистые полы с подогревом представляют собой превосходную систему теплопередачи – на самом деле, возможно, самую лучшую.Обычно вы платите за это больше, но повышенный комфорт, потенциальная экономия энергии и другие преимущества могут легко оправдать дополнительные затраты. При этом, однако, супер-энергоэффективные зеленые здания могут не так хорошо подходить для обогрева полов. Вот почему:

Экономика

Можно разумно утверждать, что зеленый дом в умеренно-холодном климате должен иметь очень высокий уровень изоляции (как минимум стены R-25 и потолок / крыша R-40), чрезвычайно низкий уровень инфильтрации, высокоэффективное остекление. (Единичный U-фактор ниже 0.3), и по крайней мере некоторое пассивное солнечное усиление или закаливание на солнце.

Мы говорим не об обычных домах, заметьте, а о высокоэффективных зеленых домах. Такой дом будет потреблять очень мало тепловой энергии – вероятно, менее 2,0 БТЕ / фут2 · градус в сутки (41 кДж / м2 · ° C), что приведет к очень низким расходам на отопление. Для достижения такого уровня энергоэффективности требуются значительные вложения в ограждающую конструкцию здания (например, двойные стены 2 × 4). В таком доме ставить дорогостоящую систему отопления не имеет большого экономического смысла.Как отмечает Розенбаум, «просто нет смысла вкладывать 10 000 долларов в отопительную систему, чтобы обеспечивать теплом на 100 долларов в год».

Вложение стольких денег в ограждающую конструкцию здания и при этом установка дорогостоящей системы лучистого теплого пола исключает возможность возмещения большей части дополнительных затрат на улучшение ограждающей конструкции здания за счет экономии на механическом оборудовании – один из ключевых принципов интегрированного, единого целого. -системы проектирования зданий. В большинстве домов с высокой энергоэффективностью такой же высокий уровень комфорта, который обеспечивает теплый пол, должен быть достигнут просто путем установки одного или двух небольших, тихих, высокоэффективных газовых обогревателей, проходящих через стену (например, производимых компанией Rinnai) или несколько коротких отрезков электрического обогрева плинтуса.При цене от 1000 до 2000 долларов за штуку для обогревателей Rinnai (установленных) или нескольких сотен долларов для электрических плинтусов против 10 000 долларов для типичной системы водяного отопления, возможна экономия от 6000 до 9000 долларов, и эта экономия может окупить большую часть улучшения оболочки, необходимые для снижения тепловой нагрузки до такой степени, что отопление помещений (вместо распределенного тепла) становится жизнеспособным вариантом.

Даже Ларри Дрейк, решительный сторонник систем лучистого теплого пола в качестве исполнительного директора Ассоциации лучистых панелей в Ловленде, штат Колорадо, признает, что лучистое тепло труднее оправдать в высокоэффективных зданиях.«Чем плотнее оболочка, тем меньше экономия от излучающей системы», – сказал он EBN.

Тепловая мощность при микронагрузках

Наряду с экономическими вопросами о целесообразности систем лучистого теплого пола для высокоэффективных зеленых домов, существуют научные причины, по которым это может быть не очень подходящим вариантом. Согласно Розенбауму, тепло передается от открытой плиты в пространство со скоростью около 2 БТЕ / фут2 · час · ° F (11 Вт / м2 · ° C). В хорошо изолированном доме такая скорость теплового потока означает, что даже когда на улице очень холодно, плита может быть лишь на несколько градусов теплее, чем остальная часть комнаты, иначе комната будет продолжать нагреваться.Однако для того, чтобы бетонная плита была теплой, она должна быть около 80 ° F (27 ° C). Таким образом, большую часть отопительного сезона не будет проявляться величайшая особенность лучистого пола – теплый пол. При умеренном солнечном притоке теплоотдача от плиты перекрытия будет еще меньше. Поскольку пол снизу изолирован, ходить по нему будет удобнее, чем по большинству плитных полов, но преимущество будет заключаться в изоляции, а не в тепловом излучении.

Временная задержка движения тепла через бетон также может быть проблемой.В очень хорошо изолированном доме это запаздывание может привести к перегреву, особенно если есть другие источники тепла, доставляемые в пространство, например, пассивное солнечное излучение. Если бетонная плита «заряжена» теплом в ранние утренние часы, а поверхность нагревается до такой степени, что она не может легко поглощать падающее на нее солнечное излучение, это солнечное тепло будет более непосредственно нагревать воздух, увеличивая риск перегрева. То же самое происходит в гораздо большей степени в высокопроизводительных пассивных солнечных домах с каменными обогревателями, потому что поверхность работающего каменного обогревателя имеет более высокую температуру.В таких домах жильцам обычно нужно проверять прогноз погоды – если они загружают топку каменной каменкой утром, и оказывается, что день будет ясным, солнечным, то помещение, скорее всего, будет перегреваться. Светлый пол поддерживает гораздо более низкую температуру поверхности, чем каменный обогреватель, поэтому пол будет эффективно «отключаться», когда комната нагревается за счет солнечной энергии. «Если температура пола составляет 76 ° F, – говорит Розенбаум, – то излучающая система не может обогреть помещение до более высокой температуры». Следовательно, это не большая проблема с системами лучистого теплого пола, но это может означать, что домовладельцам придется периодически открывать окна зимой, и их общая экономия энергии за счет солнечной энергии будет не такой большой.Шапиро не рекомендует использовать лучистые плиты в домах с пассивным солнечным отоплением. «Это пустая трата энергии», – говорит он, хотя неясно, сколько отходов происходит.

Риск перегрева в системах теплого пола с бетонными плитами в очень энергоэффективных зданиях побуждает некоторых проектировщиков использовать сложные системы управления. Вместо простого комнатного термостата многие дизайнеры излучающих полов устанавливают системы управления, которые также регулируют температуру циркулирующей воды в зависимости от температуры наружного воздуха и температуры плиты.Также может быть важно иметь разные зоны в системе теплого пола из бетонных плит, чтобы, например, можно было доставить меньше тепла к тем частям плиты, которые нагреваются за счет солнечной энергии. Однако, по словам Розенбаума, плита излучающего пола в некоторой степени саморегулируется, когда дело доходит до солнечной энергии. Если плита перекрытия начинает поглощать солнечное тепло и нагреваться, она будет извлекать меньше тепла из циркулирующей воды; это тепло возвращается в котел и может циркулировать в несолнечных зонах.

Теплопотери в землю

При использовании систем лучистого теплого пола «плита на поверхности» существует вероятность значительных потерь тепла в землю. По словам Пола Торчеллини, доктора философии, П.Е. из Национальной лаборатории возобновляемых источников энергии, даже с изоляцией под плитой 20% тепла, поступающего в плиту, может уходить в землю. Это снижает общую эффективность системы излучающих плит, компенсируя потенциальную экономию, описанную выше. Стандартные рекомендации производителя для изоляции XPS толщиной 1 дюйм (25 мм) под излучающей плитой явно неадекватны; даже 2 дюймов (50 мм) может быть недостаточно.Shapiro рекомендует до 4 дюймов (100 мм) в холодном климате. Вместо озоноразрушающего XPS можно использовать пенополистирол высокой плотности (минимум 1,5 фунта на фут, рекомендуется 24 кг / м3 пены).

Как это ни парадоксально, большинство людей хотят лучистого тепла пола, потому что им не нравится холодный пол, но уже давно существует сопротивление изоляции под бетонными плитами пола, что резко уменьшило бы проблему холодного пола. Они решают проблему с помощью дорогостоящей системы теплого пола (включая жесткую изоляцию под плитой), когда одна жесткая изоляция решает большую часть проблемы.(Чтобы быть справедливым по отношению к сторонникам лучистого теплого пола, единственный способ сделать плиточный пол действительно теплым на ощупь – это обеспечить лучистый пол, потому что высокая проводимость бетона делает плиту прохладной, даже когда она равна или немного выше комнатной температуры.)

Проблемы с охлаждением

Большинство систем лучистого теплого пола не могут обеспечить охлаждение, и сегодня большинство домов и небольших коммерческих зданий строятся для обеспечения охлаждения даже в относительно прохладном климате.Вот почему системы с принудительной подачей воздуха гораздо более популярны, чем системы водяного отопления по всей стране – воздуховоды, используемые для нагрева с принудительной подачей воздуха, также могут использоваться для подачи охлажденного воздуха (см. Дальнейшее обсуждение в разделе «Лучистое напольное отопление и принудительное воздушное отопление». ниже). Одна из проблем при превращении пола в теплоотвод – это риск образования конденсата на прохладной поверхности. (Конденсация возникает, когда температура поверхности опускается ниже точки росы, которая может быть довольно высокой в более влажных частях страны.)

Лучистое охлаждение (обычно с потолочными панелями) довольно часто используется в Европе, где уровни влажности, как правило, не такие высокие, как в восточной части Северной Америки, и где комфортная зона обитателей здания (диапазон температур, при которых они комфортны) шире, чем здесь.Тем не менее, в США ведутся некоторые интересные исследования по лучистому охлаждению. Эта концепция опробуется, например, в студии архитектурной школы Пенсильванского государственного университета. Охлажденная вода циркулирует через потолочные панели, обеспечивая лучистое охлаждение, при этом 100% свежий воздух используется для вентиляции. Ключевым моментом является то, что вентиляционный воздух осушается перед подачей в кондиционируемое пространство, что исключает возможность образования конденсата на излучающих потолочных панелях. Эта система экономит энергию двумя способами: потому что для перекачивания воды требуется меньше энергии, чем для перемещения воздуха, и потому, что охлажденная вода должна снимать только явные тепловые нагрузки, а не скрытые нагрузки.При 100% подаче наружного воздуха общее количество циркулирующего воздуха уменьшается примерно на 80% по сравнению с обычными системами рециркуляции.

Прогнозируемая и фактическая экономия

Последняя проблема, связанная с системами лучистого теплого пола, заключается в том, что большая часть предполагаемой экономии энергии может не произойти. Существует очень мало достоверных данных, подтверждающих распространенное утверждение о том, что системы лучистого теплого пола экономят много энергии, потому что люди с этой формой тепла чувствуют себя комфортно при более низких температурах и, следовательно, держат свои термостаты более низкими.Фактически, единственное исследование, которое мы смогли найти, показывает, что это не так.

Прошлой зимой Канадская ипотечная и жилищная корпорация (CMHC) провела исследование 75 домов в Новой Шотландии: 50 с лучистым напольным отоплением и 25 с другими системами распределения тепла – исследование, о котором впервые было сообщено в декабрьском выпуске журнала за 2001 год. Журнал легкого строительства. Эти дома посещали в светлое время суток по выходным, и регистрировали настройки термостата. Установки термостата в домах с водяным отоплением в среднем составляли 68.7 ° F (20,4 ° C), в то время как настройки в диспетчерских в среднем составляли всего 67,6 ° F (19,8 ° C). Хотя размер выборки был небольшим, это исследование не показывает доказательств того, что домовладельцы, использующие лучистые полы с подогревом, сохраняют настройки своих термостатов на более низком уровне; на самом деле это показывает обратное. Дон Фуглер из CMHC, который руководил исследовательским проектом, сказал EBN, что они начали исследование после того, как производитель оборудования для теплого пола связался с CMHC с просьбой предоставить более подробную информацию о стандартной информации, которую агентство давало об экономии энергии за счет излучающего теплого пола. .Он предупреждает, что это было очень поверхностное исследование, но оно указывает на необходимость дополнительных исследований распространенного утверждения об экономии энергии.

Ларри Дрейк из Radiant Panel Association говорит, что исследование CMHC было очень интересным, а выводы, сделанные на его основе, вводят в заблуждение. «Предположение, что люди не чувствуют себя комфортно при более низкой температуре, – это предположение», – сказал он. Он утверждает, что связь между комфортом и средней лучистой температурой была хорошо установлена ASHRAE на протяжении десятилетий.Он предполагает, что, если домовладельцы, использующие лучистое тепло, предпочли оставить свои термостаты там, где они хранятся, без излучаемого тепла, они предпочли повысить уровень комфорта, а не экономить энергию. Он также предполагает, что домовладельцы могут иметь тенденцию настраивать свои термостаты численно, независимо от комфорта, так что если они раньше поддерживали свои термостаты на уровне 70 ° F, а затем включали излучающий пол с подогревом, они вполне могли поддерживать свои термостаты на уровне 70 ° ( и в итоге будет более комфортно).
Энди Шапиро предпочитает не заявлять об экономии энергии с помощью лучистого теплого пола. «Лучистое тепло может быть прекрасным удовольствием в доме, – говорит он, – но продавать его как средство энергосбережения – слишком много».

Лучистое напольное отопление и принудительное воздушное отопление

Многие люди, которые выбирают теплый пол, делают это, потому что им не нравится принудительное воздушное отопление. Бытует мнение, что системы воздушного отопления осушают воздух и выделяют пыль.«Нет ничего более далекого от истины при правильно установленной системе приточного воздуха», – говорит Бетси Петтит, AIA, Building Science Corporation в Вестфорде, штат Массачусетс. Она утверждает, что системы с принудительной подачей воздуха предлагают то преимущество, что они «все для всех». Система приточного воздуха может обеспечивать тепло, кондиционирование, вентиляцию и фильтрацию – все через единую систему воздуховодов и с общими вентиляторами. С другой стороны, система лучистого теплого пола, по словам Петтита, делает только одно, и делает это по цене, которая обычно выше, чем у системы с принудительной подачей воздуха, выполняющей эти многочисленные функции.«Для меня это просто непростая задача», – сказала она EBN. «Если вы изолируете плиту и правильно построите ограждающую конструкцию здания – то есть без утечек – вы можете чувствовать себя более комфортно за меньшие деньги с системой распределения с воздуховодами», – говорит она.

Петтит не мог придумать ни одного строителя жилых домов в США, который установил бы лучистые полы с подогревом, хотя есть много строителей по индивидуальному заказу и спецификациям, которые очень довольны лучистым теплом пола. Макс Стрикленд подтверждает, что затраты на лучистое тепло для пола действительно выше – обычно на 50% выше, чем на принудительный воздух, – но он отмечает, что если вы обеспечите такой же уровень зонирования с принудительным воздухом, затраты будут намного меньше.Он занимается кондиционированием воздуха в домах с лучистым теплом пола, устанавливая бесканальные мини-сплит-кондиционеры производства Fujitsu, Sanyo или Mitsubishi, которые, по его словам, очень эффективны. Дрейку не было известно ни о каких крупных строителях частных домовладений, которые предпочли бы теплые полы с помощью систем с принудительной подачей воздуха.

Когда и где теплый пол имеет смысл

Было отмечено, что системы лучистого теплого пола могут быть не лучшим выбором для домов с очень хорошей изоляцией и пассивными солнечными батареями.Итак, когда они имеют смысл?

В домах и небольших коммерческих зданиях с обычными уровнями теплоизоляции и стандартными окнами с изолированным остеклением – особенно в климате с минимальными охлаждающими нагрузками – где желателен дополнительный комфорт лучистого тепла, а бюджет позволяет.
В зданиях с большими открытыми пространствами и высокими потолками.
В зданиях, где распространена продувка воздухом, например, в гаражах, пожарных депо, ангарах для самолетов и промышленных помещениях (поскольку излучающий пол большой площади обеспечивает быстрое восстановление).
Когда стоимость не является проблемой и удовлетворение большей части или всей тепловой нагрузки солнечной энергией является высшим приоритетом.
Если жители здания имеют острую химическую чувствительность или аллергию – в этом случае могут возникнуть опасения, что пыль может распространяться через систему принудительной подачи воздуха или что высокие температуры поверхности от газовой горелки или электрического нагревательного элемента будут сжигать частицы пыли и вызывать проблемы со здоровьем .

Последние мысли

Трудно выразить сомнения по поводу того, что действительно популярно.Подобно геотермальным тепловым насосам, лучистые полы с подогревом пользуются лояльными и ревностными поклонниками строителей, дизайнеров и домовладельцев, которые считают его лучшим вариантом отопления – и подходящим практически в любой ситуации.

Одна из причин, по которой лучистое отопление пола так популярно, заключается в том, что оно намного удобнее, чем то, что у большинства из нас было: старые, сквозняки в домах, где наблюдается значительная температурная стратификация от пола до потолка. Если бы большее количество людей осознало, что такой же – или, по крайней мере, подобный – уровень комфорта может быть достигнут просто путем создания действительно хорошо изолированной, плотной оболочки здания, мы могли бы обеспечить больший комфорт многих людей, одновременно сэкономив огромное количество энергии. энергии, не нуждаясь в тепле излучающего пола.«Дом с достаточно хорошей оболочкой, чтобы называться« зеленым »- хорошо изолированным и герметичным – будет иметь очень высокий уровень комфорта независимо от того, какой тип системы отопления используется, – говорит Шапиро, – если эта система отопления исправна. разработан. ”

В домах с обычным уровнем теплоизоляции и типичным остеклением лучистый пол с подогревом является чрезвычайно удобным вариантом распределения тепла. Это не способствует возникновению проблем с качеством воздуха в помещении и может даже сэкономить немного энергии, если домовладельцев можно убедить снизить температуру своих термостатов до уровня, обеспечивающего тот же уровень комфорта, что и в доме без лучистого тепла.Но в очень хорошо изолированном зеленом доме лучистый пол с подогревом обычно не лучший вариант. Если вы приложили все усилия и потратили все деньги, чтобы создать действительно выдающуюся энергосберегающую оболочку с пассивным усилением солнечной энергии, почему бы не компенсировать эти затраты, резко снизив стоимость системы отопления?

– Алекс Уилсон

Для получения дополнительной информации:
Radiant Panel Association
P.O. Box 717
Loveland, CO 80539
800 / 660-7187, 970 / 613-0100
970 / 613-0098 (факс)
www.radiantpanelassociation.org
Для получения информации о подписке обращайтесь: Environmental Building News,
122 Birge St.
