Утеплитель под плиту фундамента

Почти 80% территории нашей страны приходится на зону пучинистых грунтов, представляющих опасность для фундаментной плиты и других видов оснований под здания и сооружения. Такие грунты, промерзая, могут значительно увеличиваться в объеме, что приводит к подъему его поверхности – морозному пучению.

Содержание

Как утеплить фундаментную плиту?
- Утепление фундаментной плиты пенополистиролом
- Установка плит изоляции
- Утепление основания
- Теплая фундаментная плита

Утепление фундаментной плиты позволяет отсечь зону морозного пучения, а значит избежать ее растрескивания. К тому же снижается оплата за отопление. Еще одним плюсом можно считать, тот факт, что на стенах не образуется конденсат, а значит не появиться плесень. Проведение работ по теплоизоляции благотворно влияет на эксплуатационные свойства всего здания, увеличивает его долговечность.

При выборе материала для утепления фундаментной плиты нужно учитывать следующие эксплуатационные характеристики:

высокий уровень механической прочности к сжатию;
минимальный показатель водопоглощения;
низкая теплопроводность.

Такой привычный утеплитель, как минеральная вата, не подходит для этих целей, поскольку хорошо впитывает воду и сжимается при засыпке грунтом. Удовлетворяет все требованиям и очень прост в использовании пенополистирол. Еще одним утеплителем под фундаментную плиту, который имеет необходимые эксплуатационные качества, является пеностекло, однако его применение будет стоить гораздо дороже.

Утепление фундаментной плиты может происходить не только снаружи, но и из нутрии. Специалисты считают, что наружная теплоизоляция намного эффективнее и позволяет решать множество задач, по улучшению климата в помещении и повышению долговечности строения. Однако утепление снаружи не всегда возможно, в основном, из-за высокой трудоемкости, поэтому эти работы лучше выполнять еще на стадии строительства.

Впрочем, и внутренняя термоизоляция дает свои результаты: помещение становится более прогретым, нормализуется микроклимат, тепло не утекает наружу. Также следует отметить простоту таких работ.

Утепление фундаментной плиты пенополистиролом

Достаточно эффективным и простым способом утепления фундаментных плит считается экструдированный пенополистирол. Этот материал имеет закрыто-ячеистую структуру, чем отличается от обычного пенопласта, у которого после 2-3 лет эксплуатации будет разрушена структура и он превратится в груду шариков.

Экструдированный полистирол обладает следующими свойствами:

устойчивость к влаге и агрессивным химическим соединениям;
не стареет и не изменяет эксплуатационных свойств;
экологическая чистота;
доступная цена и др.

Для термоизоляции используются пенополистирол в виде специальных плит. Они должны обладать прочностью на сжатие не менее чем 200 кПа для частных строений, 250 кПа для объектов промышленности и высотного жилого строительства.

Чтобы утеплить вертикальную часть фундаментной плиты снаружи необходимо выполнить подготовительные операции:

в случае если фундамент засыпали грунтом, то нужно удалить всю землю вдоль боковой поверхности до глубины промерзания грунтов;
нанести на всю рабочую поверхность слой изоляции.

Установка плит изоляции

Когда в качестве гидроизоляции используется битумный рулонный материал, достаточно разогреть его в нескольких точках и прижать плиту из полистирола. Очень важно рассчитать силу прижатия, поскольку можно продавить поверхность утеплителя и изделие придет в негодность.

Если используются другие виды битумных или битумно-полимерных материалов, то на пенополистирол под фундаментную плиту наносят специальную мастику в виде полос или точек и прикладывают их в нужном месте. Для грамотной теплоизоляции плиты располагают в шахматном порядке. Металлические крепления могут нарушить гидроизоляцию, поэтому специалисты не рекомендуют их использовать при утеплении фундаментных плит.

Выполнить достаточно большие объемы работ, которые требуют не только сноровки, но и знаний, а также опыта их выполнения, достаточно сложно, да и долго. Если вы живете в Москве или Подмосковье, то обратившись в строительную компанию «Проект», сможете избавить себя от этой монотонной и требующей усилий работы, и получить качественно и быстро выполненное утепление фундаментных плит по невысокой цене.

Утепление основания

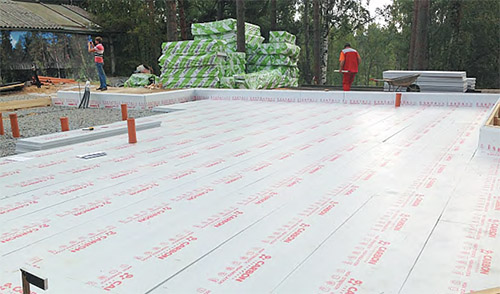

Провести утепление под фундаментной плитой можно только в процессе ее устройства, а значит ее нужно планировать еще на стадии разработки проекта. Теплоизоляционные изделия из экструдированного пенополистирола укладывают на слой изоляции.

Чтобы защитить утеплитель под фундаментную плиту от попадания жидких составляющих бетона, на него укладывают в один слой полиэтиленовую пленку, которая должна иметь толщину 150-200 мкм. Такой защиты будет достаточно, если армирование фундаментной плиты будет выполняться способом вязки. Если же используется сварка, то необходимо создание защитной стяжки, которую можно выполнить из бетона низких марок, либо раствора из песка и цемента. В этом случае полиэтилен укладывается при помощи двухстороннего скотча с перехлестом в 150 мм.

Теплая фундаментная плита

Специалисты рекомендуют устанавливать теплый плитный фундамент с вмонтированными в него трубами подогрева. Такую конструкцию называют утепленной шведской фундаментной плитой. Кроме системы подогрева, в ней размещается канализация и водопровод.

Начинают возведение теплой фундаментной плиты с рытья котлована, на дно которого укладывается сначала песок, который нужно утрамбовать и проложить в нем коммуникационные трубы. Затем укладывают слой гравия и теплоизоляцию в два слоя. На утеплитель устанавливают арматуру, на которой размещаются трубы подогревающие пол, причем они не должны пересекаться между собой. Остается только залить эту многослойную конструкцию бетоном, толщина которого будет составлять 10 см.

По аналогии, наши специалисты разработали свою концепцию теплой фундаментной плиты. В этом случае экструдированый пенополистирол укладывают на песчаную отсыпку. При этом способ размещения утеплителя зависит от конструкции здания и задач теплосбережения. Далее укладывается арматура и прямо внутри арматурной сетки закладывают трубки для водяного теплого пола. Потом заливают все бетоном.

Справится с любым из вышеописанных вариантов возведения теплой фундаментной плиты, могут только специалисты с достаточной квалификацией, опытом и прочными знаниями.

Всем этим критериям отвечают сотрудники нашей компании. Обращайтесь к нам, и вы сможете стать обладателем фундамента, параметры которого будут отвечать всем государственным нормативам, обязательно учтем и все пожелания клиентов.

Некоторые эффективные строительные технологии созданы недавно. Это объясняется появлением на рынке новых материалов, обладающих лучшими, или уникальными характеристиками. Некоторые из этих методик могут быть воспроизведены обычным человеком после сравнительно небольшого изучения соответствующих материалов. В данной статье рассмотрим процесс утепления собственными руками основания частного жилого дома, иного, сравнительно небольшого строения.

Для чего может понадобиться утепление плиты фундамента

Улучшение изоляционных параметров здания упростит и сделает более дешевой его эксплуатацию. Только этого факта вполне достаточно для того, чтобы задуматься о проведении соответствующих работ. Энергетические ресурсы, несмотря на временные колебания рынка, всегда будут обладать высокой ценностью.

Снизив их потребление, можно будет рассчитывать на существенную экономию денежных средств.

Также следует отметить, что правильный инженерный расчет поможет вынести точку росы за контур основной части строения. Это значит, что влага не будет конденсироваться внутри конструкций. Таким образом, после модернизации ухудшатся условия для появления и развития плесени, прекратятся скрытые коррозийные процессы.

Отдельно необходимо рассмотреть пучение грунтов. Оно происходит в зимний период. Эти механические воздействия способны создавать большое давление на элементы конструкции здания. Качественное утепление плиты фундамента предотвратит такие и другие перечисленные выше вредные воздействия.

Любая технология становится понятнее на примерах, подтверждающих целесообразность ее применения. В данном случае следует обратить внимание на фундамент «утепленная шведская плита». Приведем основные параметры этой зарубежной методики, которая все чаще используется сегодня в отечественном частном домостроении:

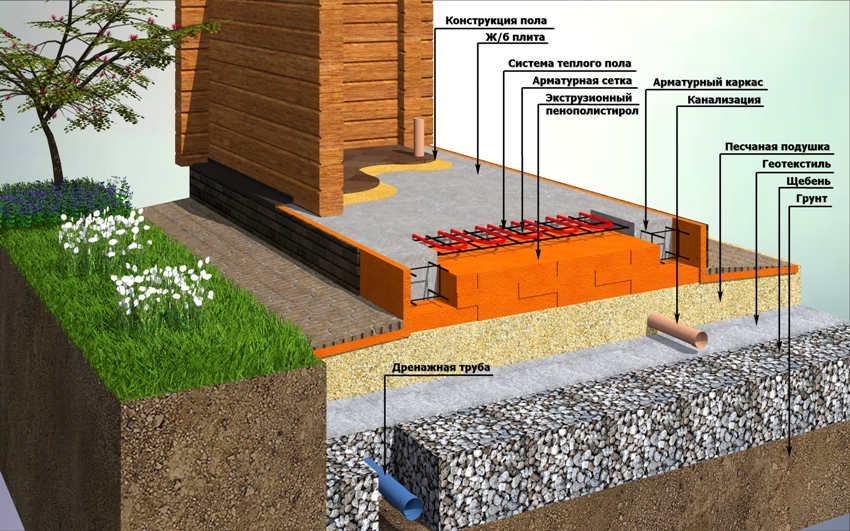

Он представляет собой единую конструкцию из литого бетона с армированием, ребрами жесткости. Ее устанавливают на подушке и в окружении плит из пенополистирола.
Под главный утеплитель и по бокам от него изначально засыпается песок.

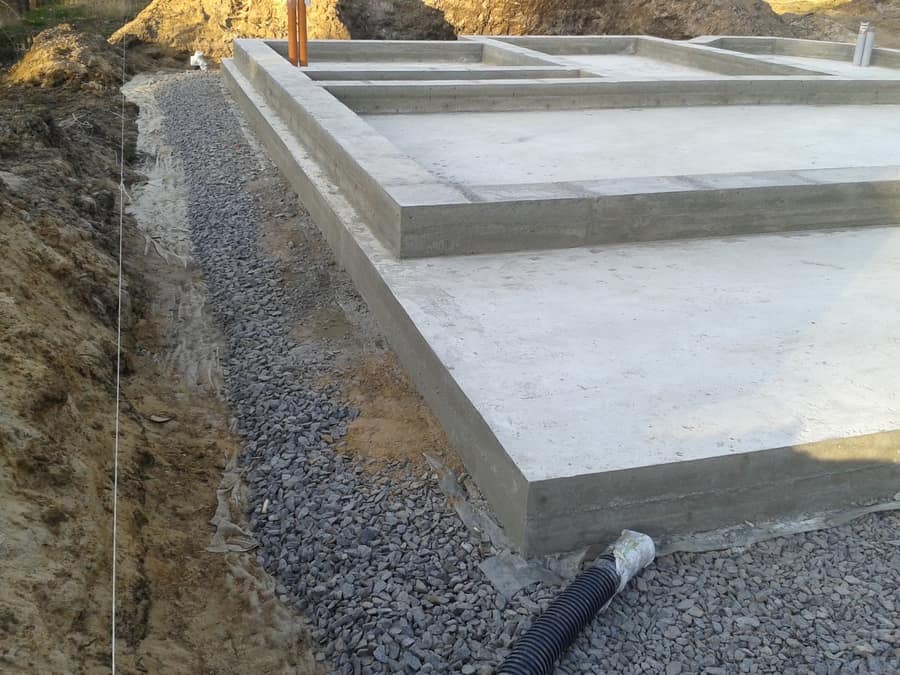

Предварительно устанавливается система сбора вод и их отведения в дренаж.
Отмостка по контуру снижает нагрузку на дренажный комплекс.

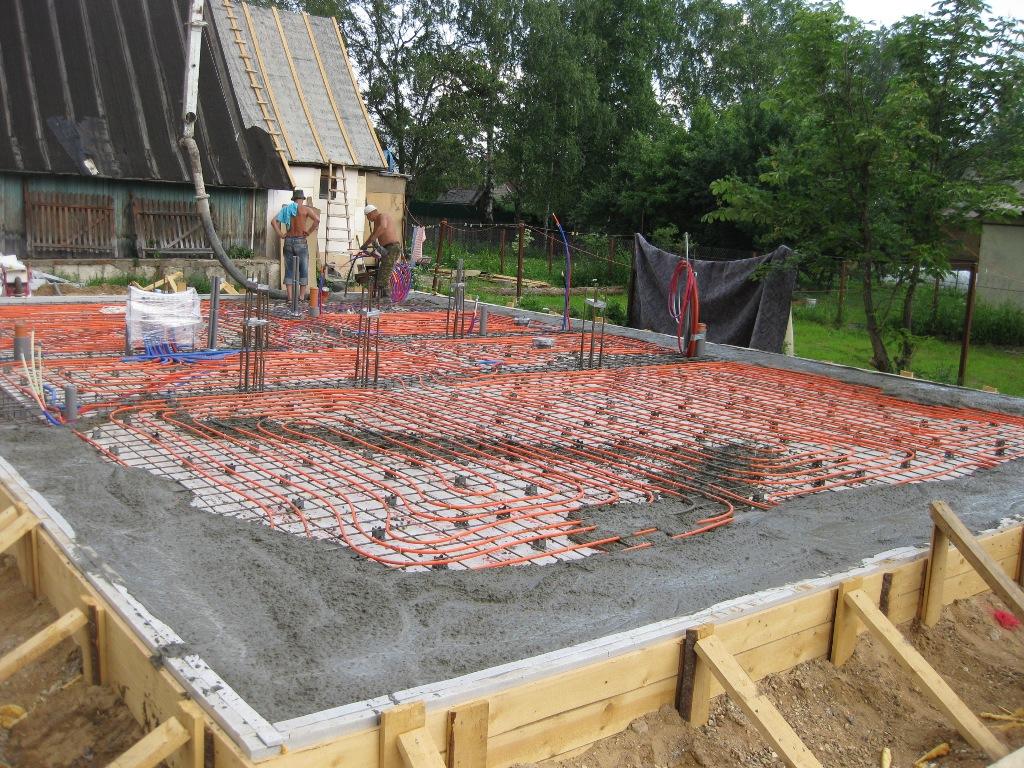

Обеспечение комфортных температурных условий производиться с помощью системы «теплый пол». Она встраивается в фундамент на этапе его создания.

Само это название определяет страну происхождения технологии. В Швеции ее с успехом применяют боле полувека, а в России частные лица и строительные компании используют подобные методики около десяти лет. Такие сроки вполне достаточны для обоснованных выводов. Практические испытания подтвердили наличие следующих особенностей:

Эта технология возведения фундаментов хорошо подходит для строительства 1-2 этажных домов. Для более высоких зданий необходимо заказывать индивидуальный проект. Его далее придется согласовать во всех официальных инстанциях.
Чтобы полностью исключить возможность подтопления строения в период паводков следует устанавливать песчаную подсыпку необходимой высоты. Для ее определения можно использовать статистические данные по нужному региону с максимальными уровнями. При необходимости – применяются дополнительные меры по улучшению системы дренажа и гидроизоляции.
На песчаных грунтах можно сэкономить в процессе строительства. Здесь не понадобится производительная система отвода вод.

Работа с бетоном, как и во всех иных подобных случаях, рекомендована только в теплый период. Можно осуществить заливку фундамента зимой, но это будет сопровождаться повышенными затратами и увеличит риск возникновения брака.
Эта конструкция особенно хорошо себя проявляет именно в комбинации с «теплым полом». В частности, при отключении подогрева даже в холодную пору года тепло будет сохраняться в доме на протяжении 72 часов.
Полный цикл работ профессиональная компания способна произвести за 3-4 недели.

Материал для создания качественного изоляционного слоя

Можно сделать выбор, основываясь на аналогах материалов, которые применяются в шведской технологии. Но вначале исключим неподходящие варианты:

Минеральные ваты разных типов не обладают необходимой жесткостью, прочностью и слишком хорошо впитывают воду.

Керамзит, иные материалы из гранул. Они также не подойдут, так как не могут стать плотной, не пропускающей влагу основой для будущего фундамента.
Полимерные пенистые материалы, которые создаются непосредственно на рабочих площадках. Некоторые из них можно применять. Но реализация такого проекта потребует наличия определенных навыков. Также понадобится специальное оборудование.

Методом исключения мы нашли «победителя» этого заочного соревнования. Это – пенистый полистирол фабричного производства, пеноплекс. Перечислим далее те характеристики материала, которые пригодятся для решения поставленных задач:

Его способ производства подразумевает выпуск стандартизированной продукции. Таким образом, если приобрести пеноплекс известного бренда, то можно будет не сомневаться в том, что каждая плита будет обладать одинаковыми параметрами.

Точные размеры и небольшой вес облегчат перевозку, складирование, выполнение монтажных операций.
Равномерное распределение закрытых пузырьков в структуре пеноплекса обеспечивает отменные теплоизоляционные свойства. Чтобы произвести полноценное утепление монолитного фундамента не потребуется создавать слишком толстый слой.
Этот материал прочен, не пропускает влагу. Многие разновидности плит из него производят со специальными пазами по краям, что позволяет без дополнительных средств обеспечивать герметичность стыковых соединений.

Утепление плитного фундамента

Мы выяснили основные параметры данной методики, поэтому можно переходить к описанию рабочих операций. Рассмотрим этапы, которые используются для утепления плиты фундамента:

Для этой группы работ вполне достаточно будет создать слой из качественного пеноплекса с толщиной не более 10 см. Его можно сформировать из двух рядов плит, которые укладываются в шахматном порядке с совместным перекрытием областей стыков.
Подготовка площадки должна производиться с учетом геологии участка, характеристик грунтов. При создании углубления дно надо делать ровным, поэтому на завершающих стадиях рекомендуется использовать ручной труд.
Производится засыпка и уплотнение песка, после чего устанавливается временная опалубка, производится заливка первого слоя бетона без армирующих элементов.

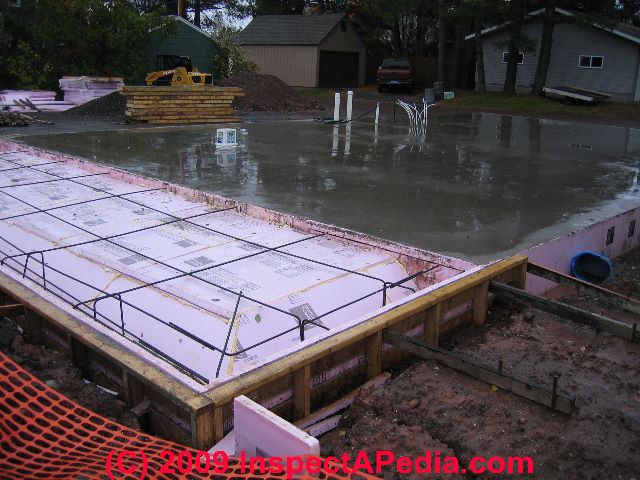

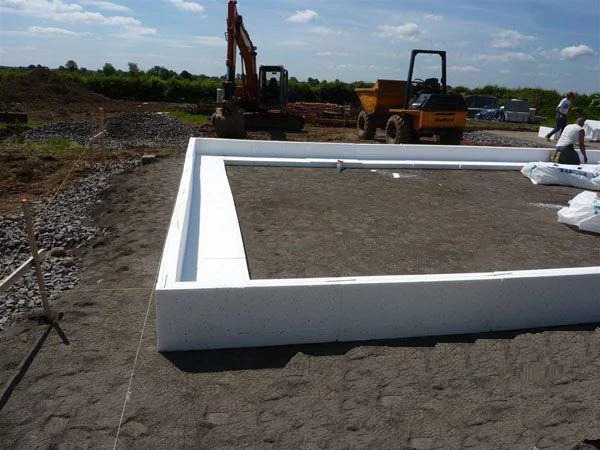

Когда основа застыла, на нее укладываются плиты пеноплекс в указанном выше порядке. Их закрывают сверху толстой полиэтиленовой пленкой. Швы между отдельными полосами аккуратно заклеивают широким скотчем.

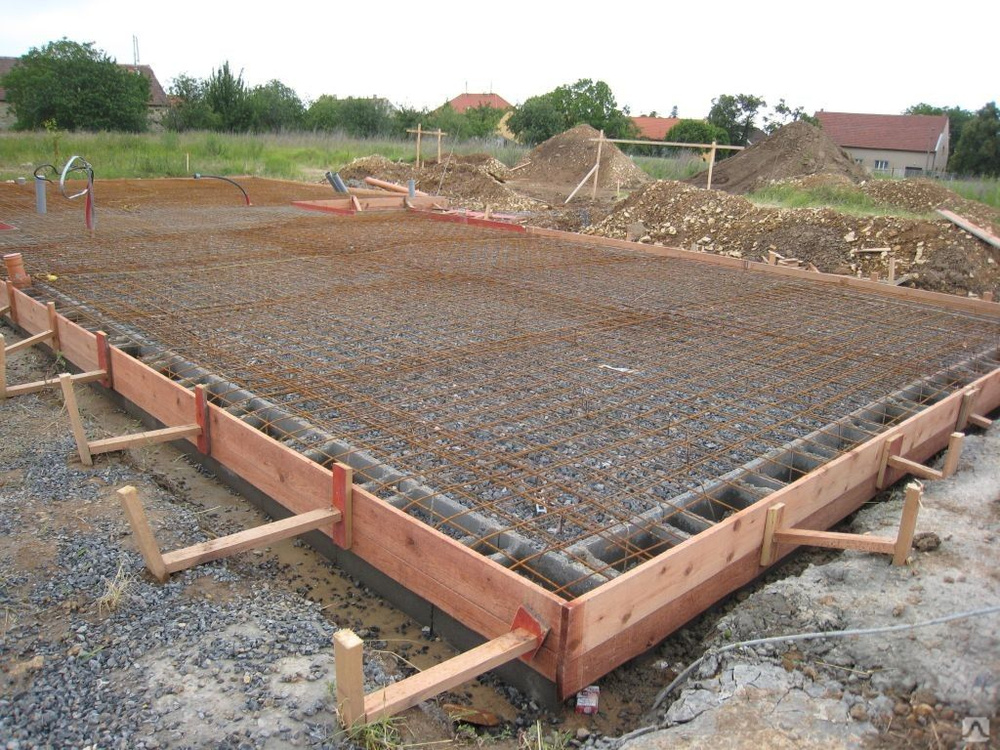

Далее создается основной фундамент из армированного бетона.
После того, как он застынет, к торцевым частям присоединяют клеевым составом плиты пеноплекса.

Утепленный плитный фундамент или фундамент — шведская плита подходит для строительства домов из таких материалов, как брус, бревно, клееный брус, оцилиндрованное бревно, а также блоки, кирпич, камень.

Стоимость плитного фундамента, сравнима с мелкозаглубленным фундаментом на котором установлена монолитная плитой перекрытия, но при этом давление на грунт у плитного фундамента в разы ниже, что немаловажно при строительстве дома на слабых пучинистых грунтах.
Стоимость фундамента — шведская плита немного больше.
При этом нагрузки, которые держат оба типа фундамент достаточные для строительства на нем большого капитального дома.

Это и является неоспоримым достоинством плитных фундаментов — возможность его монтажа на сложных, водонасыщенных грунтах, с последующим строительством на данном фундаменте большого деревянного или каменного дома.

Утепление фундаментной плиты — одна из важнейших работ при ее строительстве, которая выполняется после подготовки утрамбованного песчаного основания, установки опалубки, заливки предварительной стяжки, укладки гидроизолирующего материала, но до вязки арматурного каркаса и заливки бетона.

В зависимости от выбранной конструкции фундаментной плиты ее утепление, как правило, выполняется пеноплексом с толщиной слоев от 50 до 100 мм. Утеплитель укладывается не только под основанием плиты фундамента, но и вокруг нее по всему периметру и под отмостку.
Для утепления фундаментов используется пеноплекс со средней плотностью 25-35 килограмм на метр кубический и прочностью на сжатие не менее 20 тонн на метр квадратный. Теплопроводность такого материала очень маленькая.
Края листов утеплителя по периметру имеют «ступеньку», это дает возможность укладывать листы более плотно, что не позволяет возникать мостикам холода. Толщина утеплителя его марка, схема укладки указывается проектировщиком выполняющим проектирование фундамента. При этом учитываются данные из геологического исследования грунта в месте установки фундамента и нагрузки от самого дома, который в последующем будет установлен на проектируемый фундамент. Плиты утеплителя укладываются с перехлестом, это обеспечивает дополнительную жесткость, соответствует технологии утепления рекомендованной производителем и снижает теплопотери.

Такой способ утепления дает возможность закрыть все внешние стороны фундамента не оставив открытых мест, которые будут напрямую контактировать с внешней средой, а следовательно и отдавать в нее тепло. Контакта фундамента с грунтом также не будет.
Такой подход в утеплении фундаментов используется не только при монтаже плитных фундаментов, но и мелкозаглубленных и заглубленных фундаментов. Между технологиями их утепления разница не существенная и заключается только в мероприятиях по гидроизоляции и утепляемых поверхностях.

Утеплитель не только существенно снижает потери тепла фундаментном, но и позволяет не промерзать грунту находящемуся под домом.

Плитный фундамент дает возможность сделать теплые полы и положить кафельную плитку, так как является полом первого этажа.

Температура фундаментной плиты всегда положительная,она несет функцию своеобразного аккумулятора тепла, который имеет большую массу и хранит тепло продолжительное время, даже при отключении системы отопления, а утепление плиты поможет сохранить драгоценное тепло.

Если такой аккумулятор не будет утеплен со стороны грунта, то очевидны его потери, тепло будет уходить не только в сторону дома, но и в грунт, что крайне не позволительно в век экономии энергии.

Второй не менее весомой причиной утепления фундаментной плиты является промерзание грунта под плитой. При промерзании грунта создаются дополнительных силы, так называемые силы пучения — нагружающие фундамент.

Стоимость утепления фундаментной плиты не велика, но позволяет не только снизить нагрузки на фундаментную плиту, но и снизить затраты на отопление дома.

Рекомендуем Вам при строительстве плитного фундамента обязательно выполнять его утепление.

Утепление плиты фундамента пенополистиролом

Главная » Блог » Утепление плиты фундамента пенополистиролом

Как утеплить плитный фундамент пенополистиролом?

Главная > > > Объекты > > > Утепление фундамента > > > Как утеплить плитный фундамент пенополистиролом?

На нестабильных грунтах трудно устроить прочный фундамент. В таких случаях применяется плитное основание. Оно выступает фундаментом малого заглубления, дрейфуя по участку, при перемещении грунтовых масс. Так как движется вся конструкция не возникает разрушающих напряжений.

Для правильной работы данного вида фундамента необходима его защита от промерзания. Утепление монолитной плиты фундамента:

предотвращает разрушение бетона от перепада температур;
способствует теплому полу первого этажа;
дает возможность сэкономить на обогреве здания;
уменьшает пучинистость грунта под зданием.

Содержание статьи:

Выбор утеплителя

Не каждый, даже самый эффективный материал, подойдет для работы в грунте или в близости его. Выбирая материал нужно руководствоваться:

влагонепроницаемостью. Напитываясь водой из грунта изделие теряет свои утепляющие свойства. Расширяясь при замерзании, влага нарушает целостность покрытия, сводя всю работу на нет;
прочность. Сезонные движения грунтовых масс создают на материал ощутимое давление. Особенно оно ощутимо при скальных грунтах. Острые края могут продавить изделия, оставляя в нем трещины или надломы;
устойчивость к агрессивным средам. Грунты нередко бывают химически и биологически активными. В грунтовых водах может содержаться повышенная концентрация солей. Все эти факторы приводят к преждевременному разрушению утеплителя.

При устройстве утепления внутри здания материал должен быть негорючим. При возможности возгорания не должно выделяться вредных веществ, которые могут послужить причиной удушья.

При всем этом срок службы утеплителя должен быть не меньше срока службы материала отделки. В таком случае не придется менять его раньше, чем устареет покрытие. В противном случае придется демонтировать еще соответствующее нормам отделочное полотно.

Зачастую для работ нулевого цикла применяется экструдированный пенополистирол. Утепление плиты фундамента пенополистиролом, сделанное по всем правилам, позволяет не беспокоиться о сохранности бетона и сбережении тепла.

Характеристики пенополистирола

Срок службы плит составляет 30 лет при правильном монтаже покрытия. Показатель уменьшается если:
- поверхность перед приклеиванием не выровнена;
- плиты не защищены от ультрафиолета;
- перед монтажом изделия долгое время находились под воздействием атмосферных осадков.
Пожароопасность. По ГОСТ 30244-94 материал относится к Г3 и Г4 классам горючести. Это самые опасные материалы. В настоящее время в состав плит добавляют антипирины. Они позволяют изделию затухать при отсутствии открытого огня. В маркировку такого материала добавляется буква С;
Дымообразование при горении составляет для обычного пенополистирола 1048 м2/кг, для самозатухающего 1219 м2/кг. При этом выделяются циано- и бромоводород;
Влагопоглощение изоляции составляет всего 0,4 %;
Изгибная прочность материала находится в пределах от 0,4 до 1 кг/см2;
6Коэффициент теплопроводности колеблется от 0,028 до 0,034 Вт/(м*К). Для плотности 45 он составляет 0,03 Вт/(м*К). Коэффициент верен при температуре от -50 до +70 С;
Химическая активность высока при взаимодействии с нефтепродуктами и некоторыми спиртами. Растворяют его скипидар, олифа, ацетон. Не страшны пенополистиролу:
- битум;
- цемент;
- гипс;
- известь;
- асфальт.

Пенополистирол применяется для теплоизоляции плиты фундамента:

снаружи;
изнутри;
в теле бетона

Технология наружного утепления

Высота плиты может быть от полуметра. Промерзание по периметру самое опасное для фундамента. Потому, в основном, утепление крепится именно по боковым поверхностям.

Перед тем как покрыть фундамент слоем утепления его необходимо гидроизолировать. Несмотря на то что пенополистирол водонепроницаем покрытие им не бесшовно. В швы между плитами проникает влага, способная разрушить плиту.

Гидроизоляция происходит нанесением битумной мастики или расплавление по поверхности и краям плиты парафина. Второй способ более экономичен и надежен. При помощи газовой горелки куски парафина расплавляются. Материал равномерно распределяется по поверхности, впитываясь в нее.

Парафинизация закрывает поры бетона, создавая барьер на пути влаги. Полная адгезия способствует исключению отслаивания изоляции. А значит, на нее можно беспрепятственно крепить утеплитель.

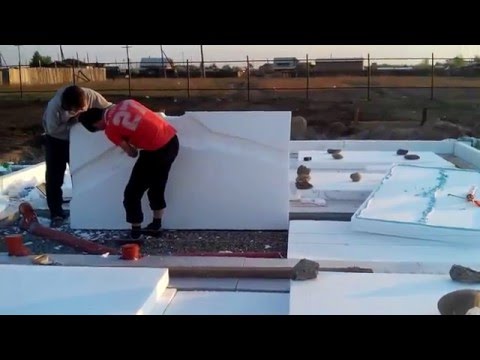

Плиты пенополистирола монтируются на клею или на цементно-песчаном растворе. Первый вариант позволяет вести утепление при минусовых температурах. Подземная часть закрепляется только методом приклеивания. Это необходимо для избегания нарушения гидробарьера.

Цокольная часть утепления плитного фундамента пенополистиролом дополнительно фиксируется пластиковыми дюбелями. Для этого, через приклеенные плиты просверливаются отверстия. Они проходят через все утепление и часть фундамента.

Клей наносится по периметру плиты и несколькими полосами в центре. Выдерживается 1 минута и плита прижимается к поверхности на пару минут. После приклеивания нижние плиты присыпаются слоем песка. Это помогает зафиксировать их в монтажном положении.

Второй ряд утеплителя монтируется со смещением швов. Желательно сделать перевязку и горизонтальных стыков. Это помогает избежать возникновения мостиков холода.

Если толщины плит недостаточно, утепление ведется в два слоя. Берутся изделия с максимальными толщинами, чтоб избежать монтажа нескольких слоев. Плиты верхнего слоя, должны перекрывать швы нижних.

Фиксация зонтиками проводится в пяти точках плиты. Дюбеля монтируют после полного приклеивания плит, но и не позже чем через три дня.

После монтажа швы заделываются монтажной пеной. Излишки пены обрезаются, и поверхность штукатурится по сетке. Сетка необходима для лучшего сцепления пенополистирола и штукатурки.

Технология внутреннего утепления

При утеплении монолитной плиты фундамента изнутри укладка материала происходит двумя способами:

Поверх плиты;
В теле бетона.

При первом способе последовательность работ такая:

по плите фундамента устраивается гидроизоляция, с заходом на стену;
поверх гидроизоляционного слоя прикручиваются лаги;
между лаг устраивается слой утеплителя;
поверх утепления к лагам крепится гидроизоляционная пленка;
на пленку монтируется дощатое основание, фанера или плиты OSB;
поверх чернового пола настилается подложка из пробки, вспененного полиэтилена или хвои. На нее монтируется чистовой пол.

Можно обойтись без лаг. В таком случае происходит полное утепление плитного фундамента пенополистиролом. Материал укладывается сплошным слоем. Сразу поверх него настилается подложка и чистовое покрытие пола.

При монтаже в бетоне выполняются следующие работы:

плита основания гидроизолируется;
устраивается слой утепления толщиной не менее 100 мм. Лучше применять изделия с системой соединений-замков;
на утеплитель укладывается ПВХ пленка плотностью не ниже 1,42 г/см3;
укладывается арматурная сетка. В ее роли может выступать кладочная сетка с ячейкой 100*100 мм;
поверхность заливается стяжкой не тоньше 5 см;
по стяжке укладывается финишное покрытие.

При внутреннем утеплении стоит применять только самозатухающий пенополистирол. Для монтажа под стяжку можно применять изделия класса горючести Г4.

Утепление тела плиты фундамента

Теплый бетон применяется во многих сферах строительства. Он может закупаться в виде уже готовой смеси или изготовляться в условиях строительной площадки. Для приготовления в исходную смесь для формирования фундаментной плиты добавляется гранулированный пенополистирол.

Для устройства конструктивных элементов применяется полистиролбетон плотностью D1200. При приготовлении 1 куба в состав входят:

300 кг цемента М400;
1,1 м3 гранул пенополистирола. Лучше использовать гранулированный, а не дробленый материал. Он имеет форму шарика, что приводит к лучшему обволакиванию цементной смесью;
800 кг песка;
ПАД. Зачастую, добавляется омыленная смола. Ее наличие в составе обеспечивает лучшую адгезию и повышает теплозащитные свойства.

Создавая подобный бетон нужно помнить об усадке. Она составляет 1мм на 1 м поверхности. Плите нужно выстояться некоторое время после набора прочности. По поверхности необходимо устроить выравнивающую стяжку.

Класс горючести такого изделия Г1. Сам бетон не горит, зато воздействию огня подвергаются гранулы утепления. В итоге в теле фундаментной плиты создаются поры. Они снижают плотность конструкции и повышают ее влагопоглащение.

Теплопроводность такой плиты будет составлять примерно 0,105 Вт/(м*С). Изделие требует дополнительного утепления плитного фундамента снизу. Толщина изоляционного материала будет меньше, в отличие от простого бетона.

Выбор вида и технологии утепления плиты фундамента зависит от конструктивных особенностей здания и площадки строительства. Выбирать оптимальное решение стоит на основании данных теплотехнического расчета и сравнения сметной стоимости.

Утепление фундаментной плиты: преимущества технологии

23.10.2017

Утепление монолитной плиты, как технология, уже положительно себя зарекомендовала в Европе, и в странах постсоветского пространства. Востребована УШП мелкого заложения в тех географических зонах, где преобладает суровый климат. Монолитный каркас заливается на разных типах грунтовых основ, в том числе на пучинистых, со слабой переносимой нагрузкой. В то же время, главная опасность для монолитной плиты – отрицательная температура, когда земляная основа поднимается, деформируя плитное основание. Это приводит к механическим дефектам сооружения, непригодности и аварийности. Избежать подобного поможет утепление фундаментной плиты горизонтальным методом. О том, нужно ли утепление фундамента, и как это сделать, рассмотрим ниже.

Преимущества утепления

Проводя утепление плиты фундамента, обеспечивается долговечность и длительную эксплуатацию без необходимости промежуточных ремонтов. Для владельцев квартир на первом этаже, домов, коттеджей, эта проблема возникает часто, нужен проект утепления фундамента пенополистиролом. Чтобы избежать тепловых потерь фундаментная плита утепляется. В каких случаях производится утепление фундамента:

обеспечить уровень гидроизоляции фундаментальной основы;
снизить показатель термоизоляционных потерь;
уменьшить растраты на обогрев жилого помещения;
предотвратить избыточное образование конденсата на поверхности несущих стен строения. Ведь конденсат приводит к разрушению зданий, как ни странно это звучит;
сделать условия жизни комфортными в утеплённом здании;
стабилизация температурного режима внутри помещения, жилого дома.

Классификация материалов для утепления

Очень часто у собственников жилья возникает много трудностей в выборе того или иного материала утепление фундамента превращается в проблему. Люди путаются в названиях и свойствах, смешивают теплоизоляционные характеристики, что только усложняет процесс обеим сторонам при покупке. В целях оказания методической помощи, рассмотрим утепление плитного фундамента, материалы и характеристики.

Материал подбирается в зависимости от характеристик теплоизоляции, климатических условий региона. Второй момент: привлечение специальной техники для распыления химического реагента – полиуретана на поверхности мелкого заложения. Третий фактор – наличие финансовых средств, так как утепление процедура не дешёвая.

Пенополиуретан: плиты пеноплэкс для фундамента востребованный материал среди остальной линейки утеплителей. Изготавливается из вспененной кислородом пластмассы. Сама химическая смесь изготавливается непосредственно на площадке при строительстве. Там происходит процедура смешивания двух реагентов для утепления.Пенопластовые листы или ППУ обладают великолепными качествами по сохранению тепловой энергии в строении, снижении уровня шума, повышении звуковой изоляции. Не подвержен негативному воздействию влаги, устойчив к воспламенению;
пенопласт — утеплитель для фундаментных плит в основе содержит гигроскопичную пену. Экструзионный пенопласт также используется для утепления фасадов и иных частей конструкций. У плиточного пенопласта низкий коэффициент прочности и неустойчивость к механическим повреждениям на поверхности мелкого заложения;
ЭППС экструдированный пенополистирол — утеплитель для плит фундаментов: занимает почётное первое место по функциональности и применению. Изготавливается в стандартной прямоугольной форме. Листы состоят из ячеистой структуры. Материал способен выдерживать нагрузки, не подвержен изменениям, устойчив к температурным перепадам. Используется для теплоизоляции фундамента пенополистиролом, причём, дополнительная защита не требуется. Наличие отверстий для отвода конденсата и влаги.

Утепление плиты

С целью утепления фундаментальных основ используют гранулированный пенополистирол (пенопласт) в бетон мелкого заложения. Ещё называют тёплым бетоном. Приготовление утеплителя для плитного фундамента возможен как на заводе, так и непосредственно на строительной площадке. Это зависит от заказчика и возможности доступа строительной техники к площадке для утепления фундамента пенополистиролом.

В плитный фундамент рекомендовано использовать ППС с плотностью не менее чем 1200D. Проект: на один куб бетонной смеси: 0,3 тонны цемента М400, один куб пенополистирола гранулированного, 0,8 тонны песка, омыленная смола по надобности.

При укладке бетона учитывается показатель усадки, один миллиметр на каждый метр. Теплопроводность смеси будет не велика. Нужен экструдированный пенополистирол под плиту снизу, но не сверху. Пенопласт должен иметь толщину слоя не больше 10,0 см.

Чем руководствоваться при выборе материала утеплителя

Так как не каждое изделие может подойти для использования в качестве утеплителя, при выборе нужно руководствоваться следующими факторами:

показатель водонепроницаемости: чем меньше пенопласт набирает в себя воду, тем дольше сохраняет полезные свойства, и наоборот. В период отрицательных температур, вода кристаллизуется, расширяется, изменяет молекулярную структуру элемента, нарушает целостность;
коэффициент прочности: данные важны при сооружении фундаментальной основы на подвижных грунтовых массах, скальных породах. Острия способны причинить деформацию, повредить фундамент;
стойкость к различным средам: у каждого типа грунта есть особенности, состав, как химический, так и биологический. Из-за этого повышается уровень и концентрация соли, что приводит к преждевременному разрушению утеплителя мелкого заложения.

Технология (проект) утепления фундамента пеноплексом предусматривает укладку также с внутренней стороны. Но материал должен быть стойким к возгоранию. При воспламенении должно выделяться минимальное количество токсических веществ. Часто эти пары служат для возбуждения удушья у астматиков.

Срок годности панели не должен быть ниже срока отделочного материала. В противном случае будете вынуждены демонтировать слой раньше положенного времени.

Утепление фундамента лучше проводить экструдированным пенополистиролом. Таким образом защитите сооружение и сохраните тепло.

Классический проект утеплённой фундаментальной плиты

Утрамбованная грунтовая поверхность;
прослойка геотекстиля;
слой песчаной подушки глубиной не более 20,0 см;
слой подушки из щебня глубиной не более 20,0 см;
10-ти сантиметровый уровень залегания мелкозаглубленной бетонной плиты;
шар гидроизоляции;
пласт утеплителя с толщиной не менее чем 5,0 см;
35-ти сантиметровая монолитная плита;
ростверк из бетона размером 50 х 50 см;
металлические прутья третьего класса с диаметром не менее чем 1,2 см;
ряд газобетона шириной 37,5 см;
с фронтальной части ряд облицовочного кирпича, покрывающего газобетон;
вентиляционный зазор 3,0 сантиметра;
гидроизоляция, утеплитель, облицовка ростверка на цоколе из полистирола.

Характеристики пенополистирола

Средний срок эксплуатации пенополистирола равен 30-ти годам. При условии обслуживания дом будет стоять вечно. Следующие факторы негативно сказываются на сроке:

фронтальная поверхность, на которую будет клеиться материал, не выровнена, имеются воздушные прослойки, пробки;
ППС плиты изготовлены не по технологии, не имеют должной защиты от негативного воздействия ультрафиолета;
перед установкой материал лежал на открытом пространстве и на него воздействовали погодные условия.

Утеплители, независимо от названия и маркировки, имеют повышенный уровень воспламенения. Относятся к третьему и четвёртому классу. В настоящее время большинство производителей добавляют в состав такой химический реагент, как антипирин. Главная особенность – затухание при воспламенении. К стандартной маркировке добавляется марка «С».

Обильное выделение дыма при горении, в процессе которого в атмосферу выпадают цианиды и бромоводород;
минимальный показатель поглощения воды;
повышенная прочность на изгиб;
утепляющая функция — минимальный показатель теплоотдачи;
взаимодействие с нефтепродуктами.

Нейтральное взаимодействие с битумом, цементом, гипсом, известью, асфальтом.

Утепление фундамента несложный проект. Достаточно иметь строительную площадку с подъездом для техники. В противном случае нужно самостоятельно готовить бетонную смесь с обязательным учётом пропорций и соотношения. Может быть изначальный этап покажется затратным, но эти затраты себя окупят в полном объёме в течение первого года. Стоит ли утеплять фундаментную плиту пенополистирольными листами, однозначно да.

Как утеплить фундамент экструдированным пенополистиролом – технология

Строительство дома «на века» предусматривает обязательное устройство правильного фундамента.

С одной стороны, фундамент является опорой дома, нивелирует пагубные воздействия в результате вспучивания грунта и высокого уровня грунтовых вод. С другой, является источником теплопотерь. Ведь через фундамент уходит до 20% тепла. Чтобы не обогревать окружающую среду, следует позаботиться об утеплении фундамента.

Утепление фундамента экструдированным пенополистиролом

Традиционно для теплоизоляции фундамента использовался керамзит, который засыпался в бетон, еще на этапе строительства. В настоящее время требования к энергосбережению повысились. А, следовательно, утепление керамзитом не может больше считаться эффективным.

Утепление фундамента пенополистиролом – преимущества методики

Сегодня среди профессионалов и владельцев частных домов наибольшую популярность завоевало утепление фундамента экструдированным пенополистиролом. На рынке этот материал появился относительно недавно, но уже стал бесспорным лидером среди теплоизоляционных материалов, применяемых для наружного утепления.

Справки ради, отметим, что экструдированный пенополистирол, это новое поколение проверенного временем пенопласта. Что лучше, пенополистирол или пенопласт, что теплее, в чем разница и в чем отличие? Независимый ответ дают тесты.

Сравнение пенополистирола и пенопласта по характеристикам приведено в таблице.

Улучшение основных показателей пенополистирола налицо.

Еще стоит добавить – изменение геометрии листа. Система монтажа «паз-гребень» исключает возможность появления мостиков холода, снижает расходы на приобретение пены для задувания щелей.

При этом технология утепления фундамента пенополистиролом не понесла существенных изменений. И всё также под силу даже новичкам.

Утепление фундамента пенополистиролом – инструкция

Проводя утепление фундамента снаружи пенополистиролом необходимо выполнить те же действия, что и при утеплении пенопластом.

Устроить песчаную подушку под пенополистиролом, а в идеале по дну всей поверхности. При этом, песчаный настил должен иметь уклон около 5о, для того, чтобы вода не скапливалась у подножия утеплителя. Если почва слишком насыщена водой, следует позаботиться об устройстве дренажа фундамента. Для этого дно траншеи засыпают щебнем, на него укладывают геотекстиль, а затем трубу с перфорацией. Вода, просачиваясь через грунт, будет попадать в трубу, а геотекстиль защитит ее от засорения.

Высушить поверхность в течение нескольких дней.

Подготовить фундамент. Для этого нужно сбить все, что отслаивается от него и выровнять. Выравнивание не является обязательной процедурой, но позволит уменьшить расход клеевой смеси и устранит возможность появления воздушной прослойки между утеплителем и стеной. Опасность прослойки в том, что при попадании в нее воды, она будет замерзать и оттаивать, нанося, тем самым, ущерб материалу фундамента.

Обработать поверхность фундамента мастикой или грунтовкой глубокого проникновения. Это улучшит сцепку поверхности с клеевым составом.

Крепление пенополистирола к фундаменту. Монтаж листа начинается с угла и ведется снизу-вверх.

Приклеить можно на клеевой раствор, который продается в мешках. Например, Knauf, Ceresit, Polimin. Замешанная клеевая смесь наносится отдельными кляксами по периметру листа или зубчатым шпателем по всей его площади. Плюс клеевого раствора в относительной дешевизне, а минус в трудоемкости процесса.
Более современной способ – клей-пена для пенополистирола в баллоне. Например, Ceresit, Tytan Styro 753. Удобство нанесения и минимальный расход компенсируют высокую стоимость продукта.

Утепление фундамента пенополистиролом в два слояПри необходимости создания более толстого слоя утепления, следует отдать предпочтение наклейке листов в два слоя. При этом швы не должны пересекаться.

Защита пенополистирола армирующей полимерной или металлической сеткой. Выполняется чтобы избежать механических повреждений при засыпке и обезопасить себя от грызунов.

Облицевать сетку клеевой смесью.

Засыпать траншею керамзитом. Можно просто грунтом. Но керамзит, создаст дополнительное утепление, плюс обеспечит дренаж фундамента.

Узел утепления фундамента пенополистиролом показан на схеме.

Узел утепления фундамента пенополистиролом

Описанная технология отражает последовательность работ в том случае, если необходимо утепление ленточного фундамента пенополистиролом. А утепление других видов отличается некоторыми особенностями.

Утепление пенополистиролом фундаментов разного типа

1. Утепление мелкозаглубленного ленточного фундамента

Основные элементы фундамента мелкого заложения представлены на рисунке.

Особенность конструкции в том, что граница промерзания находится гораздо ниже нежели заложен фундамент. Таким образом, утепление ленточного фундамента пенополистиролом должно проводиться по площади фундамента снаружи здания, и по площади пола внутри. Только так можно достичь качественного утепления и существенного снижения теплопотерь.

Глубина заложения фундамента

Чтобы выполнить утепление малозаглублённого фундамента не нужно копать глубокую траншею. Достаточно «откопать» фундамент. Ведь нет смысла рыть до точки промерзания грунта. Да и ширина может быть меньше, достаточной для установки плит пенополистирола.

Далее работы выполняются по такому же принципу, как описано выше.

2. Утепление плитного фундамента пенополистиролом

Утепление плитного фундамента пенополистироломФундамент плитного типа называют плавающим по той причине, что построенный на нем дом как бы плавает на нем, как на плоте. Используют его там, где преобладают размытые, слабые или насыпные грунты.

Утепление плитного фундамента пенополистиролом по технологии схоже с утеплением мелкозаглубленного ленточного. Т.е., нужно выполнить вертикальное утепление плиты пенополистиролом. Для этого устанавливают несколько слоев пенополистирола общей толщиной 100-150 мм. по периметру плиты. Следует отметить, что глубина залегания плиты редко превышает 200 мм. Это связано с тем, что при увеличении толщины плиты увеличивается нагрузка на почву, таким образом, дом проседает. А основное преимущество этого вида фундамента сводится на нет. Далее выполняют горизонтальное утепление. Это обусловлено тем фактом, что основное направление ухода тепла – это горизонтальная поверхность плиты, место ее стыка с грунтом.

Последовательность расположения слоев представлена на схеме.

Утепление плитного фундамента пенополистиролом

Стоит отметить, что качественное утепление плитного фундамента пенополистиролом возможно только на этапе его строительства. В противном случае, придется выполнить утепление изнутри, а такой подход к утеплению имеет несколько недостатков, о которых речь пойдет ниже.

3. Утепление свайного фундамента пенополистиролом

Утепление свайного фундамента пенополистироломОсобенность свайного фундамента в применении свай, который углубляются в грунт на глубину более 1 м. На сваи выставляется ростверк из железобетона, дерева или металла. Следовательно, утепление свайно-винтового фундамента пенополистиролом производится путем утепления ростверка. Принцип устройства: пенополистирол укладывают, начиная с нижнего уровня ростверка до первого ряда кирпича или бруса.

Утепление свайного фундамента пенополистиролом

Технология утепления фундамента пенополистиролом изнутри

Утепление фундамента изнутри пенополистиролом более предпочтительно, нежели утепление пенопластом. Это связано с тем, что достаточная толщина пенополистирола для утепления фундамента изнутри составляет 30 мм. А, следовательно, его наличие не забирает много полезного пространства.

Однако проведение работ внутри подвала имеет существенный недостаток: вследствие смещения точки росы, фундамент по-прежнему подвергается перепадам температур, а значит, не исключается возможность его деформирования.

на поверхности устраняются все дефекты;

трещины расширяются до V-образного вида. Затем обрабатываются грунтовкой и заделываются песчано-цементным раствором;

вся поверхность обрабатывают грунтовкой.

выполняется монтаж пенополистирола с использование клеевой смеси или клей-пены. Лист обязательно фиксируется «зонтиком» (если приклеивать на пену, то тоже крепят зонтики на время застывания, после чего их снимают, это делается для того, чтобы в процессе разбухания пены исключить деформацию плит пенополистирола).

лист защищают металлической сеткой от грызунов;

При монтаже утеплителя изнутри помещения нужно обеспечить качественную вентиляцию, чтобы избежать появления конденсата.

Достаточно простая технология и относительно недорогие материалы позволят вам сделать первый шаг на пути к внедрению энергосберегающих технологий.

Утепление фундамента пенополистиролом – видео

Метки: Фундамент Утепление Пенополистирол

Рекомендуем статьи на похожие темы

Как утеплить фундамент дома снаружи и изнутри. Утепление фундамента пенопластом, ппу, пенополистиролом, пеноплексом, керамзитом. Технология утепления…

Внутреннее утепление стен дома и квартиры. Технология утепления стен изнутри. Выбор материала. Утепление стен изнутри пенопластом, минватой,…

Чем и как утеплить чердачное перекрытие своими руками. Обзор утеплителей и способов монтажа. Утепление перекрытия чердака минватой, опилками,…

Ленточный фундамент используют при возведении домов с тяжелыми стенами (каменными, бетонными, кирпичными) или с перекрытиями с тяжелым весом….

У строителей есть поговорка, что дом можно построить и без фундамента, на каком угодно грунте. Вот только, как долго этот дом выстоит? Если это…

Комментарии к новости (2)

Утепление фундаментной плиты – материалы и варианты теплосбережения

Укладка малозаглубленного плитного фундамента при строительстве небольших зданий дает довольно ощутимую экономию материалов и финансовых средств. Однако сезонное промерзание грунтов приводит к подвижке и неравномерному поднятию и осадке уложенной плиты, в результате чего происходит ее деформация с последующим разрушением всей конструкции. Избежать подобных рисков поможет утепление плитного фундамента посредством укладки горизонтальной теплоизоляции, позволяющей отсечь зону морозного пучения грунтов под конструкцией.

Теплоизоляционные материалы и способы утепления фундамента

Монолитный плитный фундамент находит свое приоритетное применение в строительстве одно-трехэтажных домов. Он представляет собой железобетонную жестко армированную конструкцию, позволяющую воспринимать большие внешние нагрузки по всей несущей плоскости плиты без ее деформации. Так как глубина заложения такого фундамента выше уровня промерзания грунта, то силы воздействия морозного пучения почвы приходится компенсировать утеплением фундаментной плиты теплоизоляционными материалами еще на стадии возведения. Утеплитель должен отвечать нескольким основным требованиям:

не подвергаться деформированию под давлением;
быть устойчивым к воздействию влаги;
обладать высокими теплосберегающими характеристиками.

Применявшаяся ранее для таких работ минеральная вата не отвечает современным требованиям строительства в силу недостаточной жесткости своей структуры, высокого водопоглащения и сравнительно низких теплоизоляционных качеств. Новейшие технологии производства при изготовлении теплоизоляционных материалов предоставляют широкую возможность их выбора. В зависимости от способа утепления монолитной фундаментной плиты, наиболее востребованными являются:

пенополиуретан;
пенопласт;
экструзионный пенополистирол.

Эти синтетические полимерные вспененные материалы обеспечивают надежную защиту подошвы монолитной плиты от промерзания. Кроме того, для мелкозаглубленных оснований широко применяется фундамент, называемый утепленной шведской плитой, которая как нельзя лучше подходит для пучинистых грунтов. Подобрать подходящий утеплитель под монолитный фундамент поможет краткий обзор свойств материалов и способов монтажа.

Пенополиуретан и его применение

Основной особенностью данного теплоизолирующего материала является его плотная закрытая ячеистая структура, заполненная инертными газами на 85-90% и обеспечивающая его низкую теплопроводность. Для утепления фундаментов материал может использоваться как в виде готовых листов, так и в виде жидких самовспенивающихся двухкомпонентных составов, надуваемых методом напыления.

Нанесение жидкого состава пенополиуретана на бетонную стяжку под готовящуюся фундаментную плиту выгодно отличается от применения аналогичных листовых материалов.

Высокая адгезия обеспечивает прочное сцепление с поверхностью, не оставляя при этом зазоров или щелей. Но плитный пенополиуретан требует предварительной обработки бетона специальными составами для надежного склеивания.
Полимеризуясь, материал образует бесшовное покрытие, не пропускающее влагу. При применении листового пенополиуретана требуется дополнительная гидроизоляция.
Напыление состава производится в 2-3 слоя, что дает возможность образования любой толщины теплоизоляции.

Кроме того, экологическая чистота изоляционного материала позволяет использовать его для утепления готового фундамента даже внутри помещения. Но основным недостатком в применении пенополиуретана является высокая стоимость компонентов напыляемого утеплителя и недоступность специального оборудования для производства работ в домашних условиях.

Пенопласт и экструзионный пенополистирол

Широкое применение при утеплении монолитной фундаментной плиты получил экструзионный пенополистирол благодаря, прежде всего, своей ценовой доступности. По сути, это тот же пенопласт, однако разница в технологиях изготовления определила их различные свойства и теплоизоляционные характеристики.

Основное достоинство экструзионного пенополистирола состоит в том, что при малом удельном весе он обладает высокими прочностными показателями на сжатие. Это свойство позволяет ему выдерживать значительные статические нагрузки, не подвергаясь деформациям, а пористая структура газонаполненных закрытых ячеек определяет его низкую теплопроводность.

Несомненным преимуществом перед пенопластом является способность экструзионного пенополистирола минимально насыщаться влагой, практически не пропуская ее. Пенопласт, в силу своей структуры, обладает высоким водопоглощением, из-за чего быстро теряет свои теплоизолирующие свойства и приходит в негодность, поэтому его использование в качестве утеплителя для фундаментной плиты нежелательно.

Особенности утепления плитного фундамента пенополистиролом

Экструзионный пенополистирол (ЭППС) выпускается в виде готового листового материала под разными торговыми марками и, соответственно, различной толщины. Для надежного утепления плиты фундамента необходимо предварительно произвести расчет, определив нужную толщину с учетом плотность конкретной марки ЭППС, тепловое сопротивление укладываемой бетонной плиты, а так же климатический регион. Такую задачу лучше предоставить специалистам или же воспользоваться указаниями СНиП по строительной теплотехнике и тепловой защите зданий.

Расчет толщины теплоизоляционных материалов при утеплении плитного фундамента является основополагающим фактором возведения качественной основы строящегося здания!

Укладка листов пенополистирола производится на гидроизоляцию, в качестве которой применяются битумные рулонные материалы. Листы приклеивают встык друг к другу на предварительно прогретую до необходимой температуры поверхность. На гидроизоляционные материалы, не имеющие битумного покрытия, дополнительно наносится клеевой состав со специальными мастиками. Следует учитывать, что в них не должно присутствовать различного рода растворителей, иначе избежать расплавления листов пенополистирола не получится.

Некоторые производители выпускают плиты ЭППС, имеющие замковое соединение, что упрощает их монтаж и обеспечивает минимальные зазоры между ними. Такая конструкция утеплителя способствует уменьшению тепловых потерь и ликвидирует так называемые «мостики холода».

Перед заливкой монолитной плиты, уложенный утеплитель потребуется защитить от соприкосновения с компонентами жидкого бетонного раствора. При армировании фундамента связанным железным каркасом, достаточно будет использовать полиэтиленовую пленку толщиной 150-200 мкм, которую укладывают в один слой внахлест с перекрытием 100-150 мм и скрепляют двусторонним скотчем. Если для устройства арматуры необходимы будут сварочные работы, то защитить уложенный теплоизолирующий материал рекомендуется цементно-песчаной стяжкой или низкомарочным бетоном.

Одним из достаточно распространенных вариантов утепления малозаглубленного плитного фундамента является способ совмещения в устраиваемой монолитной конструкции систем коммуникаций здания. Проходящие через плиту трубы отопления, водоснабжения и канализации дополнительно прогревают плиту и грунт, не давая им возможности неравномерных деформаций. Такие конструкции незаменимы на сложных пучинистых почвах, а также на торфяниках с высоким содержанием влаги.

Для исключения прямого контакта с грунтом, производится дополнительное утепление «шведской плиты» с применением листового экструзионного пенополистирола. Таким образом достигается уменьшение толщины бетона в монолите фундамента почти в 2 раза.

Технология устройства плитного фундамента по типу «утепленной шведской плиты» состоит из нескольких этапов:

расчистки малозаглубленного котлована;
прокладки геотекстильного полотна;
подсыпки песчаной подушки с последующей послойной утрамбовкой;
укладки утеплителя;
вязки арматурного каркаса под всю площадь плиты;
монтажа труб коммуникаций;
заливки бетоном подготовленного участка.

Основным достоинством подобного метода утепления является совмещение технологических операций по устройству плитного фундамента с одновременной прокладкой коммуникаций, что позволяет значительно сократить сроки строительства. Кроме того, простота возведения конструкции не требует привлечения на объект тяжелой строительной техники.

Тщательное соблюдение технологических норм, а также правил и способов утепления малозаглубленных монолитных плит в различных климатических зонах, позволяет возводить фундаменты для малоэтажных построек практически на любых грунтах.

Смотрите также

Нужно ли делать гидроизоляцию фундамента без подвала
Плитный фундамент под гараж
Фундамент для террасы
Как сделать отмостку свайного фундамента
Правила вязки арматуры для фундамента
Чем оштукатурить цоколь фундамента
Гидропломба для фундаментов
Технология утепления фундамента экструдированным пенополистиролом
Фундамент под железный гараж своими руками
Лазерный уровень для фундамента какой выбрать
Опалубка для фундамента своими руками из подручных материалов

для чего производится, как выбрать материал и его толщину, какова технология утепления плитного фундаментного основания?

Качественная теплоизоляция плитного фундамента защищает дом от промерзания в процессе эксплуатации.

Большинство практикующих строителей используют с этой целью пеноплекс – материал, который отличается минимальной теплопроводностью, влагостойкостью и высокой прочностью на сжатие.

Об особенностях методики применения этого теплоизоляционного сырья и утеплении монолитной плиты фундамента пеноплексом можно узнать из настоящей статьи.

Содержание

1 Критерии выбора сырья
- 1.1 Характеристики материала
- 1.2 Плюсы и минусы
2 Подготовка и расчеты
- 2.1 Толщина утеплителя
3 Технология утепления плитного основания
4 Заключение

Критерии выбора сырья

Плитное основание, особенно в условиях высокой влажности внешней среды, нуждается в качественном утеплении.

Теплоизоляция позволяет:

Защитить бетон от температурных перепадов.
Сэкономить на обогреве дома.
Уменьшить пучинистость почвы под подошвой основания.

Эти функции способен выполнять пеноплекс – экструдированный пенополистирол. Материал отличается низкой теплопроводностью, высокими прочностью и эксплуатационным ресурсом.

Несмотря на то, что пеноплекс легко режется ножом, этот материал не хрупкий, поэтому в местах разлома не должно быть видно шариков, как у пенопласта. Если надавить пальцем на поверхность листа, то материал тут же вернется в прежнее состояние.

Выбирая материал, необходимо обращать внимание на условиях хранения. Пеноплекс не оставляют на открытом воздухе, а закрывают тканью или упаковкой. Подбирают сырье в зависимости от назначения: для фундаментов подойдет материал с наибольшим удельным весом – от 33 до 45 кг/м3.

Характеристики материала

Технологические свойства пеноплекса:

теплопроводность – 0,03 Вт/мК;
плотность – от 29 до 45 кг/м3;
прочность на сжатие – 0,27 Мпа;
водопоглощение – 0,5% по объему за 8 суток;
категория стойкости к огню – Г4;
температурный диапазон эксплуатации – от –50 до +70 ͦС;
размер – 600х1200 мм;
толщина листа – от 20 до 100 мм.

Плюсы и минусы

Преимущества материала:

Минимальная водопроницаемость. Жидкость проникает лишь во внешнюю структуру пеноплекса, которая была повреждена при нарезании листов. Замкнутые ячейки материала остаются водонепроницаемые весь срок эксплуатации.
Низкий коэффициент теплопроводности, что позволяет использовать пеноплекс для утепления фундаментов с подвалом, экономя на гидроизоляции.
Незначительная паропроницаемость. Сырье экструзионного типа устойчиво к испарениям влаги: листы толщиной всего 20 мм имеют такую же паропроницаемость, как и рулонный рубероид.
Продолжительный срок службы (более 50 лет), на который не оказывают влияние многократное замерзание и оттаивание, а также постоянные нагрузки.
Простота в монтаже и обработке. Нарезать листы пеноплекса можно обычным ножом. При этом свойства материала не меняются, если на его поверхность попадают осадочные воды.
Экологическая безопасность. Сырье не является ядовитым и при разложении не наносит вред окружающей среде.
Низкая химическая активность. Лишь незначительное количество химических реагентов, которые содержатся в почве и грунтовых водах могут вступать во взаимодействие с пеноплексом, размягчая его структуру. В большинстве случаев материал сохраняет целостность в течение всего срока службы.

К недостаткам материала в качестве утеплителя для фундаментной плиты нужно относить его дороговизну, но материальные расходы с лихвой окупаются преимуществами пеноплекса.

При этом, чтобы материал сохранил свои качества и форму в процессе эксплуатации, необходимо учитывать допустимую температуру внешней среды.

Подготовка и расчеты

Мероприятия по утеплению фундамента конструктор должен продумать на этапе проектирования силовой конструкции. Чтобы реализовать качественную теплоизоляцию, специалисту нужно знать климатические и геологические особенности участка, проектное давление от сооружения на основание, а также конструктивные характеристики самой плиты.

Выбирая пеноплекс в качестве утеплителя, как правило ориентируются на его преимущественные свойства. При этом перед строительством нужно рассчитать оптимальную толщину плиту и определить общую потребность в сырье, чтобы подготовить смету.

В работе по утеплению фундамента помимо самого пеноплекса также понадобится клеевой раствор в виде смеси, либо монтажная пена, а также инструмент для нарезания плит.

Толщина утеплителя

При строительстве плитного основания эксперты рекомендуют использовать пеноплекс плотностью, близкой к 45 кг/м3, и толщиной листа от 20 до 100 мм. При этом, чем ниже температура окружающей среды в зимнее время года, тем толще и плотнее должен быть утеплитель.

Как правило, на упаковке пеноплекса производитель приводит рекомендации по выбору типа пеноплекса в зависимости от условий применения – для областей с разными температурными показателями. Но индивидуальному застройщику целесообразно самому рассчитать значение показательно относительно проектных условий. За основу берут формулу:

где:

R – региональное сопротивление теплопередаче;
h2 – толщина плиты фундамента;
h3 – толщина утеплителя;
λ1 – коэффициент теплопроводности бетона;
λ2 – коэффициент теплопроводности пеноплекса.

В представленной формуле неизвестная величина – h3, а остальные показатели берут из официальных справочников. Значение толщины утеплителя всегда округляют в большую сторону, оставляя запас на непредвиденные ситуации.

Общую потребность в пеноплексе определяют, исходя из площадей основания и одной заводской плиты. Для основательной теплоизоляции фундамента пеноплекс кладут в два слоя, смещая плиты в шахматном порядке, чтобы целостность конструкции не нарушилась в процессе эксплуатации.

Технология утепления плитного основания

При устройстве плитного фундамента утепляют силовую конструкцию не только снизу, но и с боковых сторон. Последовательность технологических этапов следующая:

На выравненное дно котлована засыпают слой нерудного материала (песок, щебень) и тщательно утрамбовывают его, формируя плотный несущей пласт для фундамента.
Сверху расстилают слой геосинтетического материала, чтобы при подвижках грунта листы пеноплекса не расходились и не образовывались мостики холода.
Под теплоизолятором выстилают слой гидроизоляции. Этот этап можно пропустить при глубоком залегании подземных источников, поскольку сам по себе пеноплекс отличается низкой влагопроницаемостью.
Листы экструдированного пенополистирола кладут максимально близко друг к другу, заполняя швы монтажной пеной или специальным клеем.
По периметру силовой конструкции монтируют опалубку, с внутренней стороны которой также устраивают ряды из листов пеноплекса на высоту будущей бетонной стяжки. Здесь также листы теплоизолятора тщательно склеивают между собой.

После того, как строители соберут конструкцию из пеноплекса, во внутренне пространство можно укладывать армирующий каркас и инженерные коммуникации, затем переходят непосредственно к бетонированию.

Как производится утепление фундаментной плиты пеноплексом, расскажет видео:

Много важной и полезной информации о возведении плитного фундамента представлено в этом разделе.

Заключение

На текущий момент экструдированный пенополистирол чаще всего используют для теплоизоляции фундаментов. Это простой в работе материал, который надежно защищает основание дома от потерь тепла, служит более 50 лет и сохраняет свои эксплуатационные характеристики даже под высокими нагрузками.

Пенополистирол под фундаментную плиту в Дзержинске: 234-товара: бесплатная доставка, скидка-44% [перейти]

Партнерская программаПомощь

Дзержинск

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Здоровье и красота

Текстиль и кожа

Детские товары

Продукты и напитки

Электротехника

Промышленность

Сельское хозяйство

Мебель и интерьер

Вода, газ и тепло

Все категории

ВходИзбранное

Пенополистирол под фундаментную плиту

Теплоизоляционная плита из экструзионного пенополистирола Технониколь Master XPS Техноплекс FAS/2, S/2 0. 58 м*1.18 м/50 мм

ПОДРОБНЕЕЕще цены и похожие товары

Теплоизоляционная плита из экструзионного пенополистирола Технониколь Master XPS Техноплекс FAS/2, S/1 0.58 м*1.18 м/100 мм

ПОДРОБНЕЕЕще цены и похожие товары

Теплоизоляционная плита из экструзионного пенополистирола Технониколь Master XPS Техноплекс 0.6 м*1.2 м/20 мм

ПОДРОБНЕЕЕще цены и похожие товары

Теплоизоляционная плита из экструзионного пенополистирола Технониколь Master XPS Техноплекс FAS/2, S/1 0. 58 м*1.18 м/50 мм

ПОДРОБНЕЕЕще цены и похожие товары

Плита для теплого пола пенополистирол FT Производитель: SAS, Максимальная площадь обогрева: 0.5м²

ПОДРОБНЕЕЕще цены и похожие товары

Пеноплэкс Комфорт, пенополистирол экструдированный Пеноплекс 1185х585х20 мм (18 плиты/13,86 м2)

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5347250/img_id7552699053456401688.jpeg/300×300″>

Пеноплэкс Комфорт, пенополистирол экструдированный Пеноплекс 1185х585х30 мм (13 плиты/9,01 м2)

ПОДРОБНЕЕЕще цены и похожие товары

Экструзионный пенополистирол Пеноплэкс Комфорт, 50 x 585 1185 мм, 7 плит

В МАГАЗИНЕще цены и похожие товары

mds.yandex.net/get-marketpic/5622524/pic9a9626a0dc469edc413a7054edb604b7/300×300″>

Плита потолочная прессованная «Жар-Птица» 2 м2 50х50 см пенополистирол цвет белый Цвет: Белый, Вес,

В МАГАЗИНЕще цены и похожие товары

Плита потолочная экструдированная FX «Вьюнок», 2 м2, 50х50 см, пенополистирол, цвет жемчужный Вес,

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/de/b3/deb312611f8ed729d76d67b768dbb866.jpg”>

559

769

Плита потолочная “ЖАР-ПТИЦА” прессованная, пенополистирол / Плитка для потолка из пенопласта, клеевая на потолок Набор 16 шт, площадь покрытия 4 м.кв, размер одной плитки 50х50 см

В МАГАЗИНЕще цены и похожие товары

729

1149

Плита потолочная “ЖАР-ПТИЦА” 6 м.кв, прессованная, пенополистирол / Плитка для потолка из пенопласта, клеевая на потолок Набор 24 шт, площадь покрытия 6 размер одной плитки 50х50 см

В МАГАЗИНЕще цены и похожие товары

regmarkets.ru/listpreview/idata2/de/b3/deb312611f8ed729d76d67b768dbb866.jpg”>

349

549

Плита потолочная “ЖАР-ПТИЦА” прессованная, пенополистирол / Плитка для потолка из пенопласта, клеевая на потолок Набор 8 шт, площадь покрытия 2 м.кв, размер одной плитки 50х50 см

В МАГАЗИНЕще цены и похожие товары

jpg”>

899

1419

Плита потолочная “ЖАР-ПТИЦА” прессованная, пенополистирол / Плитка для потолка из пенопласта, клеевая на потолок Набор 32 шт, площадь покрытия 8 м.кв, размер одной плитки 50х50 см

В МАГАЗИНЕще цены и похожие товары

Экструдированный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO 118х58см 100мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Подложка под ламинат из пенополистирола Материал: пенополистирол, Назначение: ламинат

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол Ravatherm XPS Eсo, 1185х585х100 мм (4 плиты/2. 773 м2)

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO SP/шведская плита 236х58см 100мм

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Утеплитель URSA XPS 50мм уп 8 плит 5,664м2 0,283 м3 Производитель: URSA

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол Технониколь Carbon Eco Г4 100х580х1180 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/5962382/pica13f3d81f23787178fa14a8e762143e6/300×300″>

Экструзионный пенополистирол Технониколь XPS Carbon Eco FAS/2 0.58 м*1.18 м/110 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Плита пенополистирольная с покрытием EASYFIX 1000 x 500 x 40 мм Производитель: Format, Диаметр

ПОДРОБНЕЕЕще цены и похожие товары

Экструзионный пенополистирол Технониколь XPS Carbon Eco FAS/2 0. 58 м*1.18 м/100 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-16Ф (ПСБ-С-25Ф) 1000*1000 мм, 40 мм Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Экструзионный пенополистирол Технониколь XPS Carbon Eco FAS/2 0.58 м*1.18 м/80 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол (XPS) ТЕХНОНИКОЛЬ CARBON ECO 118х58см 30мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-13 (ПСБ-С-25Ф лайт) 2000*1000 мм, 40 мм Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Knauf Therm Фундамент 1200х600х100 мм 6 плит в упаковке Производитель: KNAUF

ПОДРОБНЕЕЕще цены и похожие товары

11 750

Пенополистирол ПСБ-С-50 1000*1000*50мм Пенополистирол Мосстрой-31 Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Утеплитель Пеноплэкс. фундамент 100мм.уп 4 плит 2.77м2 Производитель: ПЕНОПЛЭКС,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Knauf Therm для тёплого пола Тип: нагревательный мат, Производитель: KNAUF

ПОДРОБНЕЕЕще цены и похожие товары

Плиты пенополистирол ПСБ-С Россия Плита пенополистирол ПСБ-С 25 (15кг/м3) Длина: 1200см, Плотность:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол URSA XPS N-III-L 100 мм

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/67/bc/67bc40bbd8e8cbf1b2fcca7429a3a9fc.jpg”>

Пенополистирол для тёплого пола, 1000х500х40 мм EasyFix Область применения: полы, Толщина: 4см

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Утеплитель Техноплекс (Технониколь) 100мм.уп 4 плит 2,73м2 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-10 (ПСБ-С-15) 2000*1000 мм, 40 мм Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Плита из пенополистирола с фиксаторами для крепления труб Энергофлекс Energofloor Pipelock 0.7 м*1.1 м/20 мм

ПОДРОБНЕЕЕще цены и похожие товары

Плиты Технониколь CARBON PROF 300(8пл.) 50мм Производитель: ТЕХНОНИКОЛЬ, Особенности: фольгированная

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Кнауф Терм Теплый Пол 0. 6 м*1.2 м Производитель: KNAUF, Длина: 120см, Ширина: 60см

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол Пеноплэкс Комфорт, 1185х585х50 мм (7 плит/4.85 м2) (Размер: 1185х585х50 мм 4,85 м2 / 0,2429 м3)

ПОДРОБНЕЕЕще цены и похожие товары

Экструзионный пенополистирол Технониколь XPS Carbon Eco FAS/2 0.58 м*1.18 м/40 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-10 (ПСБ-С-15) 1000*1000 мм, 40 мм Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-16Ф (ПСБ-С-25Ф) 1000*1200 мм, 40 мм Производитель: Мосстрой-31,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ППС-10 (ПСБ-С-15) 1000*1200 мм, 50 мм

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/e6/2d/e62d961d2a95c931ca23e7d5bf2ea6d3.jpg”>

Пенополистирол Knauf Therm для системы Теплый пол 47 мм 0,6х1,2 м Производитель: KNAUF, Материал:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол VALTEC с покрытием, для теплого пола (1100*800*38) 2102 Производитель: VALTEC,

ПОДРОБНЕЕЕще цены и похожие товары

Экструзионный пенополистирол Технониколь XPS Carbon Eco 0.6 м*1.2 м/20 мм Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Плита пенополистирольная с покрытием EASYFIX L 1000 x 500 x 40 мм Производитель: Format, Диаметр

ПОДРОБНЕЕЕще цены и похожие товары

regmarkets.ru/listpreview/images3/63/51/63516c137d87d5f09bec85aca585110f.jpg”>

Плита потолочная прессованная «Жар-Птица» 2 м2 50х50 см пенополистирол цвет белый

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ПСБ-С-15 У 1000*1000 мм, 400 мм Производитель: Мосстрой-31, Ширина:

ПОДРОБНЕЕЕще цены и похожие товары

10 700

Плита из пенополистирола с фиксаторами для крепления труб Энергофлекс Energofloor Pipelock Solo 0.7 м*1.1 м

ПОДРОБНЕЕЕще цены и похожие товары

Экструдированный пенополистирол Технониколь Техноплекс 20 мм (плита) Производитель: ТЕХНОНИКОЛЬ,

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол Мосстрой-31 ПСБ-С-15 У 1000*1000 мм, 390 мм Производитель: Мосстрой-31, Ширина:

ПОДРОБНЕЕЕще цены и похожие товары

Пенополистирол для теплого пола Экопол 2102 Максимальная площадь обогрева: 0. 88м²

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 9

Фундамент дома монолитная плита: гидроизоляция, опалубка, утепление

Как фундамент плитный утеплить пенополистиролом?

Схема плитного фундамента с ребрами жесткости.

Утепляя вертикальную часть фундамента, пенополистирол при этом устанавливают на глубину промерзания почв, которая для каждого региона определяется индивидуально. Если устанавливать утеплитель глубже, эффективность от этого резко снизится.

Толщина слоя теплоизоляции в углах должна быть увеличена в полтора раза с отступом в обе стороны не меньше 1,5 м.

Фундамент плитный утеплить снаружи – более рациональный путь, поскольку так уровень потерь тепла будет ниже.

Теплоизоляционные плиты укладывают на слой гидроизоляции. Если планируется применить вязаную арматуру для армирования монолитной железобетонной плиты фундамента или силового пола, то для плит пенополистирола необходимо устроить защиту от жидких компонентов бетона. Для этого используют полиэтиленовую пленку (150-200 мкм), которую укладывают в один слой. Если арматурные работы предполагают применение сварки, то поверх пленки нужно выполнить стяжку из низкомарочного бетона или раствора цемента для ее защиты. Полиэтилен укладывают внахлест 100-150 мм на двухсторонний скотч.

Наружное утепление фундамента

Схема свайного фундамента.

Уменьшить глубину промерзания стен и основу фундамента, удержать границу промерзания в толще непучинистого грунта – песчано-гравийной подушке и обратной засыпке поможет утепление грунта по всему периметру дома под конструкцией отмостки.

При укладке пенополистирола важно учитывать заданный уклон отмостки – примерно 2% от дома. Не меньше глубины сезонного промерзания почв должна быть ширина теплоизоляции из экструдированного пенополистирола по периметру

Толщина теплоизоляции по горизонтали должна быть не менее толщины теплоизоляции фундамента по вертикали.

Внутреннее утепление фундамента

Если невозможно утеплить плитный фундамент снаружи, допускают устройство теплоизоляции изнутри стенок фундамента.

Укладка теплоизоляции со стороны стенок помещения выполняют либо приклеиванием экструдированного пенополистирола к поверхности стен составами без растворителей (можно на цементной основе), либо путем механического закрепления плит утеплителя с последующим устройством отделки.

Разновидности гидроизоляции

Если вы все же пришли к мнению, что есть необходимость в обеспечении гидроизоляции , следует на начальном этапе возведения основания и применения влагоизоляционных материалов учесть следующие моменты:

Перед обустройством самой плиты на площадке предварительно уничтожается плодородный слой.
Для более устойчивого положения конструкции делается подушка под основанием из слоя песка и щебня.
Крупный щебень может легко повредить влагоизоляционную пленку или рулонные материалы, поэтому лучше использовать его мелкие фракции. Если щебень будет расположен не ровно, обеспечить герметичность нахлестов или стыков материала будет просто невозможно.

Вследствие указанных причин строители часто сначала заливают бетоном поверхность площадки, чтоб получить ровный слой, а затем уже делают подушку. Для обеспечения гидроизоляции фундамента используются следующие материалы:

Рулонные материалы – наиболее распространенный вариант. Также к этой группе часто относят различные влагоизоляционные пленки. Наиболее популярный представитель – рубероид.
Пенетрирующие составы. После нанесения на бетон вещества создают разницу потенциалов, чем меняют его структуру.
Добавки к бетону. Сегодня существует немало веществ, которые вводятся в бетонный раствор, а затем уже производится заливка основания.
Обмазочные материалы. В основном применяются для гидроизоляции ленточного фундамента, для плит не особо подходит, так как отсутствует возможность обмазать подошву основания.

Для гидроизоляции монолитных плит наиболее подходящим вариантом являются рулонные материалы, добавки и составы. Последние два варианта существенно сокращают расходы и временные потери. Рулонные материалы могут обходиться дороже, в зависимости от цен в регионе. Кроме того, укладка рубероида или других материалов данной группы может занять достаточно много времени. Однако, вместе с тем, рулонные материалы считаются одними из самых надежных.

Какие материалы могут использоваться для утепления плитного фундамента?

В настоящее время на отечественном строительном рынке представлен огромный ассортимент материалов, которые застройщики могут задействовать при проведении утеплительных мероприятий:

Пенополиуретан. Этот материал изготавливается из вспененной пластмассы, которая имеет пористую структуру, наполненную пузырьками воздуха. Эта утепляющая смесь создается непосредственно на строительной площадке и наносится на фундаментные конструкции посредством специального оборудования. Компоненты, вступившие в химическую реакцию, уже на бетонных поверхностях образуют прочную пену, практически мгновенно затвердевающую. Этот материал помогает минимизировать теплопотери, предотвращает проникновение внутрь помещений посторонних шумов с улицы, не подвергается гнилостным изменениям при постоянном контакте с влажной средой, обладает высокой устойчивостью к воспламенению.
Пенопласт. Этот материал на протяжении десятилетий применялся в строительной сфере в качестве утеплителя. Его главным недостатком является низкая механическая прочность, из-за чего он нуждается в дополнительной облицовке.
Пенополистирол экструдированный. Этот материал имеет мелкоячеистую структуру и поставляется на строительный рынок в виде листов, имеющих прямоугольную форму. Он обладает отличными техническими свойствами, способен выдерживать высокие нагрузки, не изменяя при этом ни внутренней структуры, ни геометрической формы. В последние годы застройщики при проведении утепления плитных фундаментных конструкций задействуют именно экструдированный пенополистирол, так как он не нуждается в дополнительной защите и может на протяжении десятилетий выполнять возложенные на него функции.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Данный тип основания закладывается под всей площадью будущей постройки и характеризуются максимальной устойчивостью к нагрузкам на изгиб и разрыв и выталкивающим воздействиям грунта. Как следствие, такой фундамент подходит для строительства на любых ровных участках, включая песчаные, торфяные, болотистые, часто подтопляемые, пучинистые и слабые грунты (супеси и суглинки с несущими способностями в пределах 2,5 кг/см2).

Точные параметры плиты обосновываются расчетом, но в целом она без проблем выдерживает вес домов из тяжелых стройматериалов с этажностью в пределах 3.

Максимальный экономический эффект от заложения плиты достигается при ведении строительства на нестабильных или пучинистых грунтах с большой глубиной промерзания (в особо сложных случаях ей нет альтернатив). Данный тип фундамента не относится к бюджетным, но вложения на его строительство окупаются долгим сроком службы и надежностью. Ограничения проявляются лишь в невозможности обустройства подвалов у плит мелкого заложения и в жестких требованиях к ровности участка.

Несмотря на единые требования технологии (наличие плотной подушки из песка и щебня, обязательная гидроизоляция подошвы и армирование конструкции, выбор толщины плиты в пределах 10-40 см, соответствие ГОСТ Р 54257-2010 и другим строительным нормативам) фундаменты такого типа могут иметь разную глубину заложения и другие отличия.

В зависимости от конструктивных особенностей и способа обустройства выделяют:

• Незаглубленные, мало- и сильнозаглубленные фундаментные плиты. Первые идеально подходят для ведения строительства на любых грунтах кроме сильнопучинистых, вторые закладываются после снятия небольшого слоя плодородного грунта и имеют универсальные рабочие характеристики, третьи стоят дороже всего и выбираются при наличии в проекте подвала или подземных этажей.

• Монолитные, сборные или сборно-монолитные конструкции. В большинстве случаев такой фундамент заливается непосредственно на месте, но иногда функции основании выполняет цельное ж/б изделие заводского качества или сборные конструкции из плит перекрытий.

• Обычные ровные плиты и конструкции, усиленные дополнительными ребрами жесткости или сваями.

Обычный и утепленный

В зависимости от типа пирога все плитные фундаменты разделяются на обычные и утепленные.

Размещение утепляющей прослойки не является обязательным условием возведения плиты, но ее наличие существенно сокращает тепловые потери через низ здания и продляет срок службы основания.

Лучше всего для этих целей подходят специализированные плиты уплотненного пенополистирола, укладываемые как минимум в 2 слоя при обычной форме краев или в 1 слой и более при использовании листов с L-кромкой или замковыми системами.

Суммарная толщина утепляющей прослойки зависит от условий эксплуатации и поставленных задач и составляет 10-15 см у обычных оснований и не менее 20 см у фундаментов, закладываемых по технологии «шведская плита» (УШП).

Последние, в свою очередь, относятся к конструкциям мелкого заложения и признаны оптимальными при ведении строительства на пучинистых и подтопляемых грунтах.

С закладкой теплого пола и без

При отсутствии утепляющей прослойки в пироге плитного фундамента заложение элементов теплого пола в ходе бетонирования не имеет смысла. Львиная доля тепла в таких системах уходит на обогрев бетона и грунта, их КПД существенно снижается.

В УШП и их аналогах, наоборот, комплексные действия только приветствуются. В частности, в таких конструкциях помимо основных инженерных коммуникаций успешно размещают трубы водяного теплого пола. После завершения этапа бетонирования и шлифовки поверхность плиты пригодна к монтажу напольных покрытий, сроки строительства частного дома и расходы на его отопление сокращаются.

Рецепт второй: гидроизоляция ленточного, монолитного фундамента

Ленточное основание изолируют немного иначе. Во-первых, в данном случае, все работы проводятся на уже готовом основании. И, во вторых, гидроизолятор наносят с двух сторон стены фундамента: по внешней и внутренней части основания строения.

Ну а сам процесс выглядит следующим образом:

Демонтировав опалубку стену, фундамента готовят под монтаж гидроизолятора. Для этого со стены счищают остатки грунта, обнажая плоскость основания до самой подошвы, и соскребают не отвердевшие участки, которые так и не успели трансформироваться в цементный камень.
Далее, по очищенной поверхности распыляют, с помощью особого прибора, слой жидкой резины, которым покрывают и внутреннюю и внешнюю часть стены фундамента, и его ростверк.
После отвердения резины фундамент укутывают геотекстилем, ориентированным на проницаемость по направлению «от стены в грунт», и засыпают пазухи между основанием и границами котлована отобранным грунтом.

Ну а цокольную часть, открытую любым напастям можно, время от времени, ремонтировать, возобновляя целостность гидроизоляционного слоя.

Во внутренней части стены основания, поверх резинового напыления, обустраивают кирпичную кладку — протектор, которая защитит мягкий изолятор от механических повреждений. Впрочем, аналогичную систему можно выстроить и на цокольном уровне с внешней стороны фундамента, защитив гидроизолятор кирпичной или каменной облицовкой.

https://youtube.com/watch?v=WP39XxDeDw4

О сайте

zalman

Утепление фундамента монолитного типа пенополистиролом

Теплоизоляция плит основания таким способом – относительно молодой вид модификации частных домов. Его начали применять в 50-х – 60-х годах XX века. Такой вид утепления плиты отличается прочностью и долгим сроком службы. Согласно статистическим данным популярность пенополистирола с каждым днем неуклонно растет.

Укрепление монолитных плит пенополистиролом показало себя как очень удачное решение при строительстве домов, ведь срок их эксплуатации составляет более 50-ти лет. После проведения различных испытаний и проверок стало понятно, что материал за весь период эксплуатации никак не меняется.

Из этого следует, что растущая популярность и неуклонное увеличение потребления пенополистирола – закономерность. За последние 20 лет его использование возросло в десятки раз. Главными потребителями данного материала являются Европа и Северная Америка.

Сравнение теплоизоляционных материалов.

Экструдированный пенополистирол для утепления монолитной плиты основания представляет из себя материал, имеющий равномерную структуру, состоящую из закрытых ячеек. Из-за невысокой плотности материала возрастают его теплоизоляционные свойства. Также следует знать, что пенополистирол обладает повышенными прочностными характеристиками и способен выдерживать довольно большие нагрузки.

Пенополистирол практически не пропускает воду и не боится воздействия химически-агрессивных сред. Теплоизоляцию этим материалом делают в регионах с суровыми зимами и очень холодной погодой. Пенополистирол прекрасно справляется с многократными циклами заморозок и разморозок, при этом его эксплуатационные характеристики совершенно не меняются. Пенополистирол обычно реализуется в виде плит.

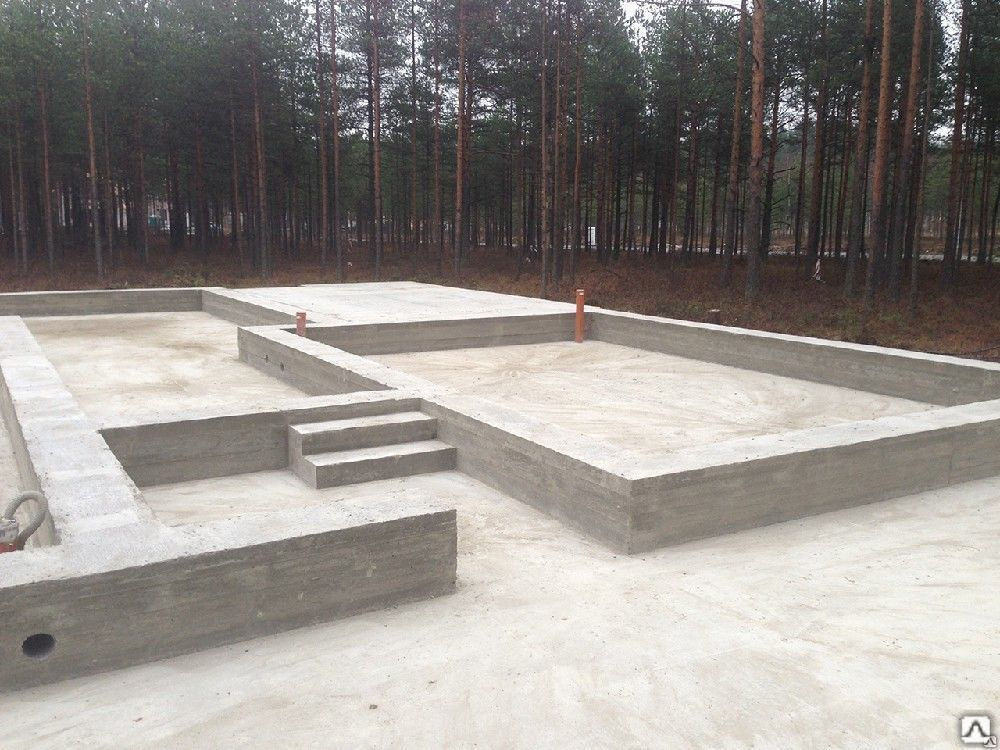

Устройство монолитного фундамента

По своему составу монолитный фундамент можно охарактеризовать как бетон, в теле которого находится металлическая арматура. В качестве армирующих элементов можно использовать также железные прутки, толстую стальную проволоку или стальные трубы небольшого сечения. Арматура монолитного фундамента выполняет функцию скелета, силового каркаса. Благодаря ей, нагрузки распределяются одинаково на любые точки бетонной заливки.

Рекомендуется сооружать армирующий каркас таким образом, чтобы силовые элементы располагались недалеко от поверхностей фундамента. Тем самым будут снижаться нагрузки на растяжение. Толщина арматуры или прутков не очень важна, но обычно она находится в пределах 5-15 мм.

В некоторых случаях составляются чертежи монолитного фундамента. На них указываются размеры, глубина и ширина фундамента, наличие межстенных перегородок, под которыми также будет выполняться заливка. Чертежи выполняются в нескольких видах, то есть, вид сверху, вид сбоку и вид спереди. В некоторых случаях без чертежа обойтись очень сложно. Например, при сооружении свайного фундамента на чертеже ставятся отметки расположения свай. Затем сваи вбиваются или вкручиваются в землю согласно данным расчета. Так удается избежать ошибок при заливке монолитного фундамента.

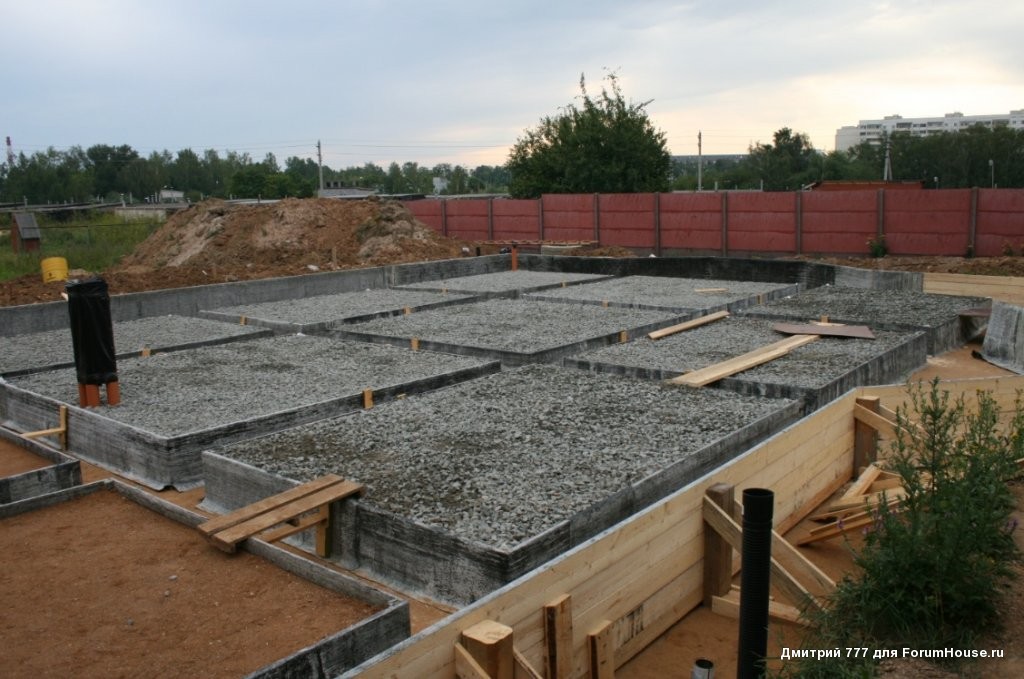

Какой вариант фундамента предпочесть?

Намереваясь заливать монолитный фундамент, вы должны заранее решить, какому типу фундамента отдать предпочтение.

Выбор зависит от типа почвы на участке и весовой нагрузки здания:

На пучинистых почвах преимущество будет иметь плитный фундамент

Неважно, на какую глубину он будет заложен, достаточно лишь обеспечить его правильное обустройство. Монолитная железобетонная плита позволит распределить все нагрузки равномерно по ее площади

Постройка на таком основании, даже в случае зимнего вспучивания, не даст трещин или деформаций, так как все силы пучения будут воздействовать одинаково на всю площадь фундамента. Существенным недостатком железобетонной заливаемой плиты является ее высокая себестоимость. Особенно в том случае, если здание планируется построить достаточно большое.

Если грунт пучинистый, плитный фундамент применить не представляется возможным, то можно обустроить ленточный и свайный монолитный фундамент. Ленточный фундамент обязательно должен быть углублен настолько глубоко, чтобы глубина промерзания грунта была выше основания такого фундамента. В этом случае за безопасность постройки можно не переживать. Монолитный свайный фундамент имеет особенность. Его сваи также должны быть утоплены в почву достаточно глубоко, ниже уровня промерзания почвы сантиметров на 20-30.
На непучинистом грунте рекомендуется использовать ленточный фундамент. Он может быть заглубленным или малозаглубленным. Если вы отдали предпочтение второму варианту, то учтите, что малозаглубленный фундамент необходимо утеплить. Для утепления монолитного фундамента используются листы экструдированного пенополистирола, укладываемые поверх грунта, по внешнему периметру фундамента.

Материалы для теплоизоляции фундамента

Изоляция основания дома

Утепление фундамента является обязательным мероприятием для защиты основы здания от неблагоприятных внешних воздействий.

При выборе утеплителя, важно исходить из таких показателей, как:

высокая механическая прочность;
водонепроницаемость;
низкое паропоглощение.

Чем утеплить основу дома? Сегодня на рынке предлагается несколько подходящих материалов для утепления фундамента снаружи своими руками. Каждый из этих материалов мы рассмотрим подробнее.

Экструдированный пенополистирол

Как оптимальный утеплитель для фундамента в последнее время используется экструдированный пенополистирол.

Он отличается следующими свойствами:

устойчивостью к биологическим воздействиям;
полной безопасностью для человеческого здоровья;
высокой влагостойкостью;
морозостойкостью.

Водопоглощение при продолжительном намокании практически равно нулю. Утеплитель фундамента – пенополистирол имеет стандартные размеры и высокую механическую прочность. Это определяет его использование в качестве изолирующего материала для полов, стен, крыш и бетонных фундаментов зданий.

Теплоизоляция основы экструдированным пенополистиролом

Инструкция по монтажу экструдированного пенополистирола:

Утепление фундаментов экструдированным пенополистиролом должно проводиться на высоту не менее 50 см над уровнем земли.
Проводить монтаж желательно после нанесения гидроизолирующего слоя. Для этого можно применить битумный раствор на водной основе.
Если в качестве гидроизоляции применяются водостойкие растворы на основе цемента, материал можно наклеивать на основу специальным клеем для теплоизоляции.
После того, как проведено утепление плитного фундамента, теплоизоляция застилается защитным геотекстильным полотном.
Затем укладываются дренажные трубы, и основа с внешней стороны засыпается щебнем или другим материалом.

Пенополиуретан

Напыление пенополиуретана

Другой эффективный материал, применяющийся как утепление фундамента – пенополиуретан. Он обладает следующими свойствами:

сохраняет свои качества в насыщенном влагой грунте;
благодаря напылению, плотно прилегает к фундаменту, не имеет швов и «мостиков холода»;
некоторые виды этого материала обладают гидроизолирующими свойствами;
устойчив к воздействию химических веществ.

Пенополиуретан – это не только теплоизоляционный материал. Он также защищает от влаги и поглощает шумы. Монтаж данного материала происходит с помощью напыления на фундамент послойно, с использованием специального оборудования.

Таким образом, можно проводить утепление фундаментной плиты, также как и других видов оснований.

Еще одним преимуществом пенополиуретанового покрытия является его монолитность. При равномерном напылении не образуется швов или зазоров, то есть не образуются мостики холода.

Обычный пенопласт

Теплоизоляция цоколя пенопластом

Нужно ли утеплять основу? Конечно же, да, ведь из-за возможного образования многочисленных мостов холода при связке фундамента со стенами, необходима оптимальная теплоизоляция.

Некоторые собственники домов, решая как утеплить фундамент на зиму, по традиции останавливают выбор на обычном пенопласте. Использовать данный материал можно только в том случае, если нет никакой опасности подтопления.

Привлекает людей цена данного варианта. Но в вопросе теплоизоляции фундамента лучше не экономить. Разумнее выбрать более практичный, влагостойкий, однородный, крепкий материал, который прослужит долгие годы.

Обычный пенопласт больше подходит для внутренней изоляции, например, как утепление лоджии или застекленного балкона.

Каковы плюсы УШП?

Высокая скорость возведения конструкции за 2-3 недели. Срок выполнения работ зависит от площади и геометрии плиты: чем больше по размеру и сложнее по форме фундамент, тем дольше его будут сооружать. Играют роль и погодные условия: во время сильного дождя бетон лучше не заливать. Возможность устройства почти на любых грунтах, в том числе с высоким уровнем грунтовых вод и пучинистых – глинах, суглинках. Благодаря утеплителю земля не промерзает, а значит, фундамент защищён от деформаций из-за морозного пучения грунта. Однако УШП нельзя делать на грунтах с очень низкой несущей способностью, например, торфяниках. В этом случае возможна осадка фундамента. Не требуется глубокий котлован: экономия на земляных работах. Готовность всех коммуникаций ещё на этапе устройства фундамента. Это существенно ускоряет строительство дома. Высокая энергоэффективность благодаря слою теплоизоляции. А значит, низкие затраты на отопление здания. УШП с утеплителем толщиной 200 мм имеет коэффициент теплопроводности 0,17 Вт/(м•°С). Для сравнения: коэффициент теплопроводности обычной монолитной бетонной плиты, как правило, превышает 0,40 Вт/(м•°С)

Нет мостиков холода в конструкции плиты и промерзания нижних углов здания благодаря сплошному слою теплоизоляции под фундаментом и утеплённой отмостке. Отопление с помощью водяного тёплого пола на 20-30% экономичнее радиаторного, поскольку в радиаторы подаётся теплоноситель с температурой около 70°С, а в тёплые полы – с температурой около 40°С. Кроме того, тёплый пол прогревает помещение равномерно, создавая очень комфортные температурные условия для обитателей дома. Наконец, отсутствие радиаторов улучшает внешний вид помещений. Поверх плиты не нужно устраивать стяжку: поверхность фундамента выровнена и отшлифована, служит готовым основанием для укладки напольного покрытия. А значит, при отделке помещений можно отказаться от дополнительных влажных работ.

В плите нет швов (в стяжке компенсационные зазоры – обязательны), что упрощает монтаж напольного покрытия.

Технология шведская плита

Порядок работы:

Вырывается котлован по площади будущего здания глубиной 40 см.
Закладывается гравийно-песчаная подушка с утрамбовкой и укладкой промежуточного геотекстиля.
Монтируется опалубка из пенополистирольных плит с бортами с помощью металлических крепежей. Вся площадь устилается обычными плитами ППУ толщиной 10 см. Боковые элементы имеют такую же толщину. Если по периметру используются обычные плиты, то дополнительно по внешнему краю монтируют опалубку из ламинированной фанеры.
Дно и стенки из пенополистирольных плит выстилают рубероидом.
Укладывают еще один слой пенополистирола (тоже 10 см).
Прокладывают коммуникации (водопровод, водоотвод, электричество и прочее) и подогрев пола.
Устанавливают арматурную сетку.
Заливают все бетоном с применением вибромашины.

Так, за короткий срок получают супер теплую конструкцию фундамента. Хотя есть мнение, что УШП выгодна в первую очередь для производителей пенополистирола.

Недостатки данная технология все же имеет:

Монолитная плита склонна к неравномерной усадке из-за мелкого заглубления, а укладка пенополистирола под нее еще больше может усугубить данный процесс. Несмотря на то, что производитель гарантирует способность пенополистирольной плиты выдерживать максимальные нагрузки, для тяжелых и многоэтажных домов эта технология не подходит.
В случаях, когда допущена ошибка в укладке коммуникаций, чтобы исправить некачественно выполненную работу придется демонтировать весь фундамент. Ремонтировать водоснабжение и электрокоммуникации при такой закладке будет крайне сложно.

Существует немало способов утепления монолитной плиты. В каждом случае наиболее подходит тот или иой вариант. Каждый строитель должен выбирать вариант, исходя из типа грунта, типа сооружения и его будущей нагрузке.

Плита из экструдированного пенополистирола пеноплэкс фундамент купите в Екатеринбурге – цена от 1888 ₽/упак в розницу

Толщина:

cdpl_id” ng-if=”!pt_js.cdpl_is_hided_in_table”>

Товар	Толщина, мм	Ширина, мм	Длина, мм	Кол-во в упаковке, шт	Розничная цена	Количество
{{pt_js.cdpl_tolshina_val_or_minus}}	{{pt_js.cdpl_shirina_or_diametr_val_or_minus}}	{{pt_js.cdpl_dlina_val_or_minus}}	{{pt_js.cdpl_kolvo_val_or_minus}}	{{pt_js.cdpl_cost_str}} {{pt_js.cdpl_cost_spravka_str}}

Товар

Толщина, мм

Ширина, мм

Длина, мм

Кол-во в упаковке, шт

Розничная цена

Количество

Описание Характеристики Монтаж Упаковка Документы Аксессуары

Старое название ПЕНОПЛЭКС 35 без антипирена. Теплоизоляция из экструдированного пенополистирола. Плотность 27–35 кг/м3. Однородная структура из герметичных ячеек. Плита оптимальна для использования в нагружаемых конструкциях с защитным слоем или незначительными требованиями по огнестойкости. Отличается повышенной прочностью и способна выдерживать существенные нагрузки в течение всего срока эксплуатации. Создаёт высокоэффективную теплоизоляцию фундаментов и подвалов, предотвращая морозное пучение и появление теплопроводящих «мостиков». Если вам сложно самостоятельно выбрать толщину материала или посчитать нужное количество, обращайтесь WhatsApp за консультацией. Наш менеджер поможет вам подобрать и купить плиты ПЕНОПЛЭКС Фундамент.

Технология изготовления

Плиты производятся при высоком давлении и температуре. Полистирол нагревают, смешивают с вспенивающими веществами. Смесь пропускают через экструдер и формуют в ровные листы определенных размеров. Экструзия улучшает свойства и качеств полимера, повышает прочность. После просушки листы готовы к использованию. Экструдированный пенополистирол по химическому составу близок к пенопласту, но по функционалу и техническим характеристикам далеко опережает своего собрата.

Преимущества

низкая теплопроводность
нулевое водопоглощение
высокая прочность на сжатие и изгиб
биостойкость
долговечность
экологичность

Надёжно защищает гидроизоляционный слой и обеспечивает дренаж грунтовых вод. Снижает давление на подземные конструкции здания или цоколь. Не подвергается биоразложению и обладает нулевым коэффициентом водопоглощения при контакте материала с водой и почвой. Обеспечивает долговечность всей конструкции фундамента или подвального помещения.

Показатель	Значение
Плотность, кг/м3	27–35
Прочность на сжатие при 10% линейной деформации, МПа, не менее	0,3
Расчетный коэффициент теплопроводности при условиях эксплуатации «Б», Вт/(м×К)	0,032
Водопоглощение за 24 часа, % по объёму, не более	0,4
Водопоглощение за 28 суток, % по объёму, не более	0,5
Группа горючести	Г4
Звукоизоляция перегородки (ГКЛ 50 мм), дБ, Rw	41
Индекс улучшения изоляции структурного шума в конструкции пола, дБ	23
Коэффициент паропроницаемости, мг/(м×ч×Па)	0,005
Модуль упругости, МПа	17
Удельная теплоемкость, кДж/(кг×°С)	1,45
Предел прочности при статическом изгибе, МПа	0,4
Температурный диапазон эксплуатации, °С	-70 . .. +75

Инструкция по утеплению кровли плитами из экструдированного пенополистирола

Железобетонная поверхность предварительно должна быть сухой, ровной, очищенной от пыли и грязи.
Раскатать рулон пароизоляции по всей поверхности. К вертикальным частям кровли материал приклеить всплошную.
Каждый последующий слой выполнить с перехлёстом 10 см. Стыки проклеить скотчем.
Монтаж теплоизоляционного слоя необходимо начинать с угла здания.
Плотно прижимая закрепить листы пенополистирола на основание пластмассовыми дюбель-грибками. На 1 лист 2 дюбеля.
Проследить, чтобы листы были плотно пристыкованы друг к другу «паз в гребень».
Выполнить уклонообразующий слой из бетона для отвода воды с кровельного ковра в водоприемные воронки. Величина уклона не менее 2%.
Выполнить цементно-песчаную стяжку толщиной 40–50 мм, армированную дорожной сеткой с шагом 100×100 мм.
Цементно-песчаная стяжка должна быть нарезана на карты не более 6×6 м.
Нанести битумный праймер на основание с помощью малярных валиков и щёток.
Нижний приклеиваемый слой разогреть газовой горелкой.
Раскатать рулон плотно прижимая к основанию, в том числе обработать все примыкания.
При правильном температурном режиме, плёнка на нижней поверхности материала должна быть полностью оплавлена. Должна произойти деформация индикаторного рисунка.
Боковые нахлёсты 7–10 см, торцевые 10–15 см.
Второй слой наплавить аналогичным образом. Расстояние между краями рулонов в первом и втором слоях должно быть >300 мм. Обычно составляет 500 мм.
На поверхности уложенных материалов не должно быть морщин, трещин, складок. В том месте, где наплавляемый материал соприкасается с основанием, образовывается «битумный валик».

Инструкция по утеплению фундамента пенополистиролом

Поверхность фундамента предварительно очистить от пыли, грязи, цементных образований и неровностей.
Выполнить фрезерование поверхности плит ножовкой для улучшения сцепления.
Поверхность фундамента обработать антикоррозионной грунтовкой.
Закрепить плиты к фундаменту с помощью полимерцементной смеси, соблюдая допустимый зазор между плитами не более 2 мм.
Все зазоры заполнить специальной клей-пеной для пенополистирола.
Выждать 24 часа.
Закрепить плиты к стене с помощью тарельчатых дюбелей из расчёта 5 шт на 1 плиту.
Нанести штукатурно-клеевой слой на плиты.
Утопить пластиковую сетку так, чтобы она оказалась внутри смеси.
Нанести второй штукатурный слой. На каменное покрытие или плитку использовать кладочную сетку с ячейками 50×50 мм.
Установить финишное покрытие: декоративный камень, плитку и др.

Наименование	Размер, мм	Толщина, мм	Количество в упаковке, шт	Площадь упаковки, м2	Объём упаковки, м3
ПЕНОПЛЭКС Фундамент	1185×585	50	7	4,9	0,245
ПЕНОПЛЭКС Фундамент	1185×585	100	4	2,8	0,28

Сертификаты

Санитарно-эпидемиологическое заключение Пеноплэкс Фундамент
Декларация о соответствии

Инструкции

Руководство по монтажу Пеноплэкс Фундамент

Расчёт необходимого количества материала

Данные для расчёта:

Конструкция

Необходимое кол-во:

{{ totalCount() }} {{ tokens[‘_RESULT_METRIC’].value }}

Цена:

Итого:

{{ calcTotalPriceStr() }}

с учётом мин. количества для заказа, кратности упаковки, коэффициента запаса

Итого:

{{ calcTotalPriceStr() }}

Вам нужно положить жесткую изоляцию под бетонную плиту? [Объяснение]

Как группа экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

Если вы планируете утеплить свой дом для проекта строительства дома, вам может быть интересно, нужно ли вам укладывать жесткую изоляцию под бетонную плиту.

Жесткая изоляция под бетонной плитой является неотъемлемой частью жилищного строительства, поскольку она повышает энергоэффективность здания, контролирует влажность и снижает затраты на энергию. Хотя изоляция вашей бетонной плиты с помощью жесткой изоляции может отличаться в зависимости от местных строительных норм и правил, установка такой изоляции внутри вашего дома является хорошим решением.

Источник: kingspan.com

Если вы хотите изолировать свою бетонную плиту жесткой изоляцией, очень важно знать соответствующую информацию, в том числе о различных используемых изоляционных материалах, строительных нормах, стоимости и о том, как правильно изолировать бетонные полы.

Вот подробное руководство обо всем, что нужно знать об изоляции из жесткого пенопласта под бетонными плитами.

Какая изоляция обычно укладывается под бетонную плиту?

Изоляция бетонных плит необходима, поскольку она помогает поддерживать постоянную температуру в помещении, улучшает контроль влажности, повышает энергоэффективность и экономит счета за электроэнергию.

Одной из наиболее распространенных форм изоляции, используемой под бетонной плитой, является изоляция из жесткого пенопласта, такая как пенополистирол (EPS), экструдированный полистирол и полиизоцианурат (Polyiso).

Пенополистирол (EPS), также известный как картон, представляет собой легкий, жесткий изоляционный пенопласт с закрытыми порами. Он сделан из синтетических материалов, называемых крошечными шариками полистирола. Они проходят через термопластичный полистирол, который воздействует на шарики паром или теплом с пентаном, чтобы смягчить, расширить, сформировать и сплавить вместе.

EPS Изоляция также состоит из 2 % пластика и 98 % захваченного воздуха со средним R-значением от 3,6 до 4,0 на дюйм. Этот тип изоляции из жесткого пенопласта имеет несколько пределов прочности на сжатие, чтобы выдерживать силы и нагрузки обратной засыпки, обеспечивая гибкость, долговечность и стабильность размеров. Это также самый дешевый тип жесткой пеноизоляции и более устойчивый к влаге.

Тем не менее, пенополистирол под плитной изоляцией проницаем для молекул воды и имеет минимальное водопоглощение, но соответствует стандартам Американского общества по испытаниям и материалам (ASTM). Он также является наиболее паропроницаемым из всех видов утеплителя и не теряет теплотворную способность с течением времени.

Экструдированный полистирол представляет собой изоляционную плиту из термопластичного полимерного пенопласта с закрытоячеистой структурой, представленную в розовом, синем и зеленом цветах. Он сделан из твердых кристаллов полистирола или смолы, полученной в процессе экструзии, где он смешивается и расплавляется с добавками в экструдере для создания вязкой жидкости. Затем жидкая форма расширяется с помощью вспенивающего агента, а затем выдавливается в желаемую форму через головку.

Изоляция XPS имеет среднее значение R-Value от 4,5 до 5,0 дюймов, что указывает на высокий уровень эффективности изоляции. Этот тип утеплителя из жесткого пенопласта также обладает устойчивостью к сжатию и морозостойкости. Он также не разлагается быстро и обладает большей влагостойкостью, чем утеплитель из пенополистирола. Однако XPS под плитной изоляцией дороже, обладает меньшими водопоглощающими свойствами, чем EPS, и со временем теряет R-значение.

Полиизоцианурат, также известный как PIR, представляет собой термореактивную изоляцию из жесткой пенопластовой плиты с закрытыми порами. Он состоит из двух жидких химических веществ: изоцианурата и полиола, которые объединены катализатором, который перестраивает и сплавляет молекулы. Затем вспенивающий агент используется для создания закрытых ячеек и антипиренов для формирования жесткой полиизоциануратной изоляционной плиты, зажатой между двумя облицовочными панелями.

Изоляция Polyiso имеет среднее значение R 6,5-6,8 дюймов, которое не теряется со временем, что является самым высоким значением R на дюйм среди всех трех типов изоляции из жесткого пенопласта. Он обеспечивает высокую энергоэффективность и повышает структурные и тепловые характеристики, обеспечивая превосходную изоляцию

Он также помогает уменьшить конденсацию воды, эксфильтрацию и инфильтрацию воздуха, уменьшая потери тепла. Кроме того, утеплитель Polyiso под плитами обладает влаго- и огнестойкостью, а также высокой паропроницаемостью.

Строительные нормы и правила для жесткой изоляции

Строительные нормы и правила для жесткой изоляции Требования могут различаться в зависимости от того, где вы живете. В целом Международный кодекс энергосбережения (IECC) определяет минимальные требования к энергоэффективности для зданий с использованием предписывающих и связанных с характеристиками положений. Например, требуется изоляция из твердой пены, если поверхность ниже уровня земли менее чем на 12 дюймов.

В разделе R402.2.10 IRC также предписывается наличие как минимум изоляции R-10 в климатических зонах с 4 по 8. Для климатических зон с 1 по 3 установка изоляции из жесткого пенопласта под бетонную плиту не является обязательной, но лучше иметь ее для повысить энергоэффективность. Если вы устанавливаете плиты с подогревом в зонах с 1 по 3, изоляция из жесткого пенопласта должна быть на глубину фундамента или 2 фута.

Поскольку это зависит от вашего местоположения, лучше проверить местные строительные нормы и правила, чтобы узнать более точные требования к жесткой пеноизоляции под бетонной плитой.

Обязательно ли использовать пароизоляцию под бетонной плитой?

Пароизоляционный слой под бетонной плитой необходим, поскольку он укрепляет основание бетонной плиты. Это предотвратит проникновение влаги в бетонную плиту, поскольку со временем вода имеет тенденцию впитываться в изоляцию из жесткого пенопласта.

Американский институт бетона требует, чтобы пароизоляционный слой имел толщину не менее 10 миль (одна тысячная доля дюйма), чтобы выдерживать тяжелые строительные работы на бетонном основании. Более высокий диапазон может также потребоваться, если материал имеет острые углы. Кроме того, пароизоляция должна иметь коэффициент влагопроницаемости 0,3 промилле, что означает, что через барьер может пройти только 0,3 гран водяного пара.

Кроме того, согласно IRC, в подразделе R506.2.3, для бетонных плит, которые будут установлены в отапливаемых конструкциях, требуется пароизоляция толщиной не менее 6 мил. Также лучше проконсультироваться с вашими местными строительными нормами для получения более точных требований.

Сколько стоит жесткая изоляция?

Точная оценка стоимости изоляции из жесткого пенопласта может сильно различаться в зависимости от факторов, включая изоляционный материал из жесткого пенопласта, местоположение и размер, стоимость рабочей силы, уровень сложности, а также то, является ли дом новым или уже существующим.

В целом, средняя изоляция из жесткого пенопласта стоит от 1,50 до 5,00 долларов США за квадратный фут. Общая стоимость процесса установки может варьироваться от 2500 долларов США (низкая стоимость), 3000 долларов США до 10000 долларов США (средняя стоимость) и 24000 долларов США (высокая стоимость).

Изоляционный материал из жесткой пены также значительно повлияет на фактическую стоимость установки, и цена может варьироваться в зависимости от толщины плиты и ее коэффициента теплопередачи.

Как правило, изоляция из пенополистирола может стоить от 0,25 до 0,35 долларов за квадратный фут, а изоляция из пенополистирола — от 0,40 до 0,50 долларов за квадратный фут. Полиизо, самый дорогой из трех типов, стоит примерно от 0,40 до 0,60 долларов за квадратный фут для самой пенопластовой плиты.

Как изолировать бетонный пол перед заливкой

Перед изоляцией бетонных полов лучше всего проконсультироваться с местным метеорологическим бюро о градусо-днях отопления в вашем районе или о количестве дней, в течение которых зданию требуется энергия для обогрева. Он также используется для определения подходящей глубины изоляции и R-значения.

Первый шаг – измерить ширину и длину плиты и умножить их, чтобы определить количество необходимой жесткой пеноизоляции для покрытия бетонной плиты. Не забудьте измерить по периметру плиты.

Далее необходимо выкопать участок на 12 дюймов ниже плиты для изоляции и насыпного материала и засыпать 4 дюйма гравия или щебня, разгребая гравий в котлован по всей площади пола.

Уложите выбранный пароизоляционный материал до полного покрытия площади, используя клейкую ленту или другие строительные ленты, чтобы скрепить материал. Не забудьте добавить изоляцию по краям для дополнительной изоляции, защищая бетонный пол от проникновения холодного воздуха.

Затем вы также можете добавить 2 дюйма песка, сгребая его поверх изоляции. Наконец, залейте бетоном изолированную зону, пока она не будет полностью покрыта. Используйте грабли или лопату, чтобы выровнять залитый бетон.

Какую изоляцию использовать под бетонным полом гаража

Различные изоляционные материалы, которые можно использовать для изоляции под бетонным полом гаража, включают жесткую пену, стекловолокно, барьеры для излучения, отражающую изоляцию, целлюлозу и пенопласт.

Во-первых, также важно не забыть заполнить воздушные зазоры в вашем неизолированном гараже, прежде чем начинать проект изоляции гаража.

Изоляция цокольного этажа с жесткой пеной

Жесткие пенопластовые изоляционные материалы, обычно используемые для цокольных полов, включают EPS, XPS, Polyiso и напыляемую полиуретановую пену с закрытыми порами. Перед изоляцией цокольных этажей важно учитывать следующие факторы: требования к изоляции, признаки структурных проблем, детали отделки, а также модернизацию сантехники и электропроводки.

Убедитесь в отсутствии утечек воздуха и произведите необходимый ремонт. После этого поместите базовый гравий, равномерно распределив его и удерживая на 1 дюйм ниже. Далее следует уложить плиту из экструдированного пенополистирола, проклеив стыки строительным скотчем, чтобы получился плотный изоляционный слой. Затем пришло время установить выбранный жесткий пенопластовый изоляционный материал поверх доски, следя за тем, чтобы не было отверстий, разрывов или зазоров. В последнюю очередь нужно проклеить стыки строительным скотчем.

Объяснение изоляции под плитой и структурных последствий

Легкий и универсальный формованный пенополистирол — коммерческий строительный материал, который, несмотря на то, что широко используется, до сих пор остается непонятым.

22 апреля 2020 г.

Sean O’Keefe

Легкий и универсальный формованный пенополистирол — это коммерческий строительный материал, который, несмотря на то, что он широко используется, до сих пор остается неправильно понятым. Изделия из формованного полистирола, которые часто называют неправильным названием «пенополистирол», варьируются от легких конструкционных материалов и изоляционных материалов, используемых в коммерческом строительстве, до упаковки для лекарств, электроники и других деликатных полезных грузов, а также для OEM-применений, таких как корпус гидроцикла или изоляционный наполнитель для жилых домов. намного больше.

«Формованный пенополистирол очень универсален и эффективно решает множество распространенных задач», — говорит Дейл Малликин, директор по национальным счетам Atlas Molded Products.

Формованный полистирол обладает невероятной прочностью на сжатие, что делает его подходящим в качестве легкого конструкционного наполнителя. На горнолыжном и летнем курорте Snowbird в Юте, когда на высоте 14 000 футов на вершине Хидден-Пик был построен новый гостевой центр на 23 000 квадратных метров, формованный геопенополистирол помог стабилизировать 45-летний горный трамвай. Проектировщики не хотели, чтобы в результате новостройки на фундамент трамвая ложилась нагрузка от оседающих грунтов. Дизайнеры разработали структурный барьер, который никогда не разрушается, заполнив пустоту между фундаментом гостевого центра и стеной трамвая пеной Foam-Control Geofoam.

Как и прочность на сжатие, теплоизоляционные свойства формованного полистирола также весьма исключительны. Жесткий пенополистирол, используемый в качестве изоляции, идеально подходит практически везде, где требуется высокоэффективная оболочка здания. В компании Badger State Fruit Processing, переработчике клюквы в Висконсине, была выбрана изоляция из формованного полистирола Foam-Control PLUS+, исходя из сочетания характеристик, воздействия на окружающую среду и стоимости. Целью изоляции Badger State было полное решение оболочки здания — стены, крыша, периметр фундамента и нижняя плита — что делало его шестисторонним. Изоляция под плитой была выполнена из пеноматериала Foam-Control PLUS+ 400. Обладая прочностью на сжатие 40 фунтов на квадратный дюйм, штабелируемая изоляция может выдержать вес массивных морозильных камер завода без риска обрушения конструкции.

Atlas Molded Products производит Foam-Control Geofoam и Foam-Control PLUS+ с широким диапазоном прочности на сжатие, начиная с 15 фунтов на квадратный дюйм (psi) и до 60 psi. Сквозная структурная нагрузка никогда не является проблемой для формованного полистирола, иногда доказывая, что она может быть. Недавно у компании, занимающейся строительством крупного предприятия пищевой промышленности, возникли вопросы об использовании изоляции Foam-Control PLUS+ под плитами холодильных камер, которые Малликину никогда раньше не задавали.

Ответ инженера по электронной почте:

Мне переслали ваши технические брошюры о свойствах изоляции Foam-Control PLUS+. Я хотел проверить, есть ли у вас техническая информация относительно модуля изоляционного основания (эквивалентного модуля реакции грунтового основания) для вашего продукта. Мы ожидаем очень высоких точечных нагрузок на плиту для этого проекта, поэтому я хотел бы иметь эту информацию для проверки и использования в будущем.

«Для меня это было впервые, — говорит Малликин. «Термин «модуль реакции грунтового основания» не был мне знаком».

К счастью для Малликина, надежный источник был наготове в лице Тодда Бергстрема, доктора философии, из корпорации AFM. Бергстром провел последние 22 года, применяя свою докторскую степень в области материаловедения и инженерии, полученную в Северо-Западном университете, для исследования, разработки и тестирования формованного полистирола на всевозможные переменные. Бергстром посвятил свою карьеру формованному полистиролу, начиная с проведения испытаний на водопоглощение и количественной оценки структурных характеристик и заканчивая определением коэффициента сопротивления теплопередаче.

«Модуль реакции грунтового основания относится к относительной жесткости слоев поддержки под бетонной плитой», — говорит Бергстрем.

Количественный модуль реакции грунтового основания помогает инженерам в выборе подходящего формованного пенополистирола для поддержки давления нагруженной плиты. «В данном случае инженеры доказали, что изоляция из формованного полистирола Foam-Control PLUS+ выдерживает те же нагрузки, что и земляное полотно, состоящее из XPS».

Бергстром говорит, что некоторая путаница, связанная с формованным полистиролом, заключается в том, что его можно использовать как в качестве изоляции, как в случае Badger State Fruit Processing, так и в качестве структурного наполнителя, называемого геопеной, как в гостевом центре Snowbird. Хотя материалы идентичны, в международных стандартах ASTM есть два отдельных обозначения: ASTM C578 для изоляции и ASTM D6817 для геопены.

Жесткий пенополистирол уже более 50 лет используется в качестве кровельного и внутристенного утеплителя в коммерческом строительстве. Впервые он был протестирован и опубликован в стандартах ASTM согласно ASTM C578 «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола». Изделия из жесткого ячеистого полистирола включают как экструдированный полистирол, так и формованные полистирольные материалы, практические цели которых в коммерческом строительстве вышли далеко за рамки первоначальных целей теплоизоляции и теперь включают в себя структурную поддержку.

«До 2002 года весь жесткий ячеистый полистирол подпадал под категорию C578, когда ASTM D6817 был введен специально для учета конструкционных применений с использованием геопены», — говорит Бергстром. «Многие архитекторы до сих пор думают об этих продуктах исключительно как об изоляции, и проблема заключается в том, что первоначальные структурные характеристики, указанные в стандарте изоляции для материалов XPS, недостаточны без поправочных коэффициентов. Структурная нагрузка всегда должна указываться с использованием структурных нагрузок в ASTM D6817».

ASTM D6817 «Стандартная спецификация для жесткого ячеистого пенополистирола Geofoam» определяет структурную способность жесткого ячеистого полистирола путем сжатия материала до тех пор, пока он не деформируется всего на один процент. Спецификация изоляции, ASTM C578, сжимает тот же материал до тех пор, пока он не деформируется на десять процентов.

«C578 предназначен для сравнения двух типов материалов друг с другом», — резюмирует Бергстром. «Однако D6817 определяет грузоподъемность, которую материал может выдерживать в течение неопределенного времени при конструктивном использовании».

В то время как формованный пенополистирол Foam-Control Plus+ и экструдированный полистирол могут выдерживать предполагаемую конструкционную нагрузку холодильного склада на Среднем Западе, Foam-Control PLUS+ гораздо эффективнее в строительстве. Изоляция из XPS изготавливается в виде плоских жестких листов толщиной всего несколько дюймов, и их необходимо укладывать друг на друга для достижения глубины. Foam-Control Plus+ отливается в виде блоков толщиной 8 x 4 x 36 дюймов. Несмотря на свой размер, эти большие блоки легко перемещаются вручную, и строители могут быстро и легко устанавливать большие секции конструкционного заполнения в труднодоступных местах, используя только ручной труд. Кусачки для горячей проволоки используются для простой настройки блоков, чтобы они подходили к трубам, колоннам или другим препятствиям.

«Двадцать с лишним лет работы с клиентами над изоляцией и конструкционными решениями, и у них никогда не заканчиваются вопросы», — говорит Малликин. «Atlas Molded Products хочет, чтобы владельцы, инженеры, архитекторы и подрядчики понимали невероятную емкость, устойчивость и универсальность формованного пенополистирола, и мы будем делать это по одному проекту за раз».

Роль геопены в развитии современной строительной отрасли

bauma – международное строительное событие, которое нельзя пропустить

Добавить «бетонные основы» в вашу программу адаптации

Что впереди: Дорожная карта Cement к углеродной нейтралитете

Позади инженерного инструмента Bosch’s Construction

. 4 -й Generation Mason. Ваша следующая бетонная работа

Широкий выбор бетонных инструментов, доступных подрядчикам по бетонным работам, может заставить закружиться голову даже самого опытного каменщика. Вот некоторые из инструментов, которые вам понадобятся для вашей следующей бетонной работы.

Стоячая вода в подготовленных основаниях: проблема или мера предосторожности?

Ассоциация бетонных фундаментов решает проблему структурной целостности бетонных оснований из-за попадания воды в земляные работы.

bauma – международное строительное мероприятие, которое нельзя пропустить

Проходит с 24 по 30 октября 2022 года в выставочном центре Messe Munich в Мюнхене, Германия, Bauma представит всесторонний обзор лидеров рынка и инноваций в строительной отрасли.

GRS-IBS экономит время при замене бетонного моста

При первом использовании инновационной технологии GRS-IBS в Вермонте она и система штифтов Anchor Diamond Pro оказались критически важными для проекта замены моста Хартленд (I-91) – сокращение срока установки с двух лет до шести месяцев.

Укладывайте бетон там, где это необходимо, с помощью бетоноукладчика E-Z Укладчик бетононасоса

Перестаньте стоять в зоне отделки бетона.

Список «10 лучших инструментов» каменщика в четвертом поколении для ваших следующих бетонных работ

Широкий выбор инструментов для бетонных работ, которыми может воспользоваться подрядчик по бетонным работам, может заставить закружиться голову даже самого опытного каменщика. Вот некоторые из инструментов, которые вам понадобятся для вашей следующей бетонной работы.

Стоячая вода в подготовленных основаниях: проблема или мера предосторожности?

Соединение модульной конструкции с нехваткой жилья

В этом выпуске подкаста Digging Deeper рассказывается, как модульное строительство может решить проблему нехватки жилья с участием Криса Андерсона, генерального директора Vantem.

bauma – международное строительное мероприятие, которое нельзя пропустить

4 способа преодолеть проблемы с цепочкой поставок бетона

Бетонная промышленность зависит от одного ключевого ингредиента — портландцемента — и при его нехватке работа может полностью остановиться. Бетонные подрядчики могут следовать этим четырем стратегиям навигации по напряженной цепочке поставок цемента.

Что такое содержание влаги в бетоне и почему это важно

Если вы не работаете в идеальных условиях, содержание влаги в бетоне, вероятно, будет проблемой. Важно понимать, что происходит под поверхностью.

Образование и обучение Основные причины нехватки рабочей силы Согласно опросу 2022 года

В преддверии Дня труда анализ рабочей силы в строительстве, проведенный AGC за 2022 год, указывает на нехватку должным образом подготовленных или квалифицированных кандидатов в качестве основной проблемы при заполнении имеющихся вакансий, усугубляемой материальными затратами и сбои в цепочке поставок.

LIGCHINE упрощает откачку трубопроводов, приобретает E-Z Placer

27-фут. Бетоноукладчик E-Z Placer теперь доступен через Ligchine.

PSI Fiberstrand REPREVE 225 Экологически чистая микрофибра для армирования бетона

Устойчивая альтернатива полистироловой изоляции под плитой отчасти потому, что он предлагает прямую среду для водяного отопления.

Типы изоляции грунтового основания можно разделить на две большие категории: органические и неорганические материалы. Органические (углеродные) варианты представляют собой в основном материалы на основе полистирола (экструдированные или вспененные полистирольные продукты), полученные из нефтехимических (ископаемых видов топлива) прекурсоров. Варианты неорганических (не углеродных) продуктов включают модифицированные природные минеральные продукты (например, вермикулит и перлит), пеностекло и пеноцементные продукты.

С точки зрения устойчивого развития ответственный проектировщик должен быть экологически информирован при рассмотрении вилки решений между этими двумя вариантами, химическим или минеральным. Полистирол — это вариант изоляции на нефтехимической основе («пластмассовая геопена»), который в настоящее время преобладает в этом применении. Среди многих жизнеспособных альтернативных минералов одним из них является перлит.

О полистироле

На долю полистирола, вероятно, приходится 95-99% рынка изоляционных материалов под плиты в этой стране. И XPS (экструдированный) полистирол, и его альтернативный пенополистирол (EPS) имеют свои предшественники в химической переработке этилена (из природного газа или сырой нефти) с другим нефтехимическим производным, бензолом. Результат их реакции в конечном итоге полимеризуется в полистирол.

Бензол является бесспорным канцерогеном. Его реагент, стирол, определяется EPA (Агентством по охране окружающей среды) как «возможный канцероген, мутаген, хронический токсин и токсин окружающей среды». Промежуточный продукт обработки, мономер стирола, внесен в список Международного агентства по изучению рака (IARC) Всемирной организации здравоохранения как обладающий высоким канцерогенным потенциалом; в некоторых листах MSDS мономер стирола указан как остаточный компонент в продукте на уровне до 0,2 процента, в соответствии с экологическим проектированием и строительством.

Вспенивающим агентом, используемым для превращения пенополистирола в пенопластовый изоляционный продукт, исторически был CFC-12, разрушающий озоновый слой хлорфторуглерод, в настоящее время запрещенный на международном уровне. В настоящее время в качестве промежуточного пенообразователя используется гидрохлорфторуглерод ГХФУ-142b. Несмотря на меньшую проблему, ГХФУ-142b по-прежнему разрушает озоновый слой земли, и ожидается, что его применение в качестве пенообразователя будет прекращено в соответствии с мандатом EPA в соответствии с Монреальским протоколом 2002 года. По данным The Alliance for Responsible Atmospheric Policy, преемниками ГХФУ-142b в производстве XPS, вероятно, будут HTC-134a и двуокись углерода (CO2).

Один из используемых в настоящее время альтернативных пенообразователей, пентан, не считается разрушающим озоновый слой. Тем не менее, он и все альтернативы, предложенные производителями полистирола – CFC-12, HCFC-142b, HTC-134a и CO2 – признаны парниковыми газами, способствующими антропогенному глобальному изменению климата.

Можно ожидать, что эти легкогазовые вспенивающие агенты, «пневматические опоры» ячеистой структуры полистирола, со временем улетучатся — сколько времени оспаривается между промышленностью и академическими источниками. Но наверняка со временем они сбегут. Когда они выделяют газ, они легко проникают в здание, а затем уходят в тропосферу.

Таким образом, вредные для озона и вызывающие изменение климата газы, используемые в производстве полистирола – в прошлом, настоящем и предполагаемом – представляют собой вредную и постоянную нагрузку на глобальную экологию на многие годы вперед.

Применительно к зданию такое вытеснение более легких газов более плотными заменителями (например, водой) приводит к нарушению изоляции (критическое снижение изоляционных свойств).

Экологичный вариант: перлит

В свете этих опасений в нашей практике мы старались избегать полистирола и по-разному рассматривали ряд альтернативных продуктов, включая такие экзотические продукты, как пеностекло (аэрогель). На момент написания этой статьи мы выбрали альтернативный материал — перлит. Встречающийся в природе расширенный вулканический минерал, перлит относительно доступен, доступен по цене, легко устанавливается и инертен, то есть не разлагается.

Надлежащим образом выполненная изоляция под плитой с использованием этого материала будет хорошо работать в течение всего срока службы здания, то есть она не будет страдать от недостатков полистирола: она не деградирует со временем, не расширяется/сжимается из-за влаги, не теряет изоляционная ценность с течением времени. Он также не полагается на социально-политический промышленный комплекс, работающий на ископаемом топливе, для обеспечения стабильных поставок продукта.

Институт перлита описывает этот материал как «природную кремнистую породу… инертную, легкую, стерильную, долговечную, негорючую, нетоксичную, устойчивую к гниению и вредителям…». 20-кратный исходный объем материала. Продукт может иметь удельный вес в 2 фунта/фут3, а его теплопроводность оценивается в 0,27-0,33 БТЕ-дюйм/час-фут2 (источник: http://www.perlite.com). Его расширение за счет тепла вызывает озабоченность, поскольку это увеличивает коэффициент воплощенной энергии. Тем не менее, даже в этом случае автор считает этот материал гораздо более ответственным выбором, чем его вездесущий конкурент, полистирол.

На рис. №1 показано применение на месте для использования в качестве изоляции под плитой.

Автор благодарит Дэвида Ярборо P.E., технического консультанта Supreme Perlite, за его отличные технические предложения, внесенные в эту статью.

Нравится:

Нравится Загрузка…

IFLEXFOAM: Жесткая изоляция под плиту

iFLEXFOAM

Жесткая изоляция под плитой

Ламинированная мембраной с обеих сторон и оснащенная уникальной четырехсторонней системой крепления ISOCLICK, iFLEXFOAM предназначена для обеспечения непрерывной и равномерной изоляции под бетонной плитой. Гибкий и очень прочный, он предлагает множество преимуществ, которые делают его оптимальным выбором для изоляции под плитой.

НОВОЕ СТРОИТЕЛЬСТВО
Жилое. Коммерческий. Промышленный. Институциональный.

КУПИТЬ ЭТОТ ПРОДУКТ СМОТРЕТЬ ПРОЕКТЫ

Преимущества

НЕПРЕРЫВНАЯ И ОДНОРОДНАЯ ИЗОЛЯЦИЯ
Непревзойденная эффективность системы клипсования ISOCLICK. Четырехсторонняя система блокировки обеспечивает непрерывную и равномерную изоляцию, поскольку панели остаются на месте и надежно фиксируются во время и после установки, а также во время заливки бетона.

ПРЕДЛАГАЕТ ПРЕВОСХОДНУЮ ПРОЧНОСТЬ
Прочность и несравненная гибкость. Благодаря ламинированным мембранам с каждой стороны установка iFLEXFOAM гарантирует изоляцию под плитой с высокой устойчивостью к поломке, по которой вы можете легко двигаться.

УСТАНОВКА: ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ
Сократите трудозатраты. Благодаря уникальной системе крепления гибкая и прочная изоляция iFLEXFOAM облегчает вашу жизнь на стройплощадке.

Непревзойденная производительность системы клипсования ISOCLICK

Предотвращает смещение панели и появление неизолированных зазоров.
Обеспечивает непрерывную и равномерную изоляцию.
Стабильное и постоянное значение изоляции.
Повышенный комфорт и энергоэффективность.

Прочная и непревзойденная гибкость

Позволяет устанавливать панель, даже если поверхность не идеально ровная.
Многослойные мембраны придают ему большую прочность и гибкость, уменьшая поломку и потери продукта на стройплощадке.
Доступен с различной плотностью для соответствия строительным требованиям.
Высокая устойчивость к воде и влаге, а также к замораживанию и оттаиванию.

Сократите трудозатраты

Панели приклеиваются к неровной поверхности и облегчают любое требуемое перемещение.
Нет необходимости герметизировать стыки между панелями.
Оптимальный размер сводит к минимуму количество швов и отходов.
Сокращает рабочее время и трудозатраты.

ЗАПАТЕНТОВАННЫЙ ПРОДУКТ. УНИКАЛЬНАЯ СИСТЕМА ЗАЖИМА ISOCLICK.

Гибкий и высокопрочный iFLEXFOAM — это первая и единственная теплоизоляция под плитами с непревзойденной четырехсторонней системой крепления, которая предотвращает перемещение панелей во время работы. Нет необходимости герметизировать стыки и меньше поломок для беспрецедентной эффективности на месте!

Соответствие требованиям и сертификаты

iFLEXFOAM позволяет легко выполнять строительные нормы и правила и строительные требования для энергоэффективных строительных стандартов, таких как Energy Star и Passive House.

Запатентованный продукт
ASTM C-578, тип VIII (iFLEXFOAM 160)
ASTM C-578, тип IX (iFLEXFOAM 250, iFLEXFOAM 300)
Сертифицированный продукт с низким выбросом химических веществ:
GREENGUARD — UL 2818, GREENGUARD Gold — UL 2818

Может способствовать получению баллов LEED.
Сертификация соответствия доступна по запросу.

Установка

Продукт iFLEXFOAM прост и быстр в установке.
Чтобы обеспечить максимальную изоляцию, убедитесь, что установка выполняется в соответствии с рекомендуемыми методами.

* Видео предназначены только для информационных целей. Перед началом любых работ ознакомьтесь с рекомендациями по установке и действующими требованиями в вашем регионе.

Подготовка почвы: Разровнять дробленую зернистую основу или песок.
Установите изоляционные плиты по всей изолируемой поверхности.
- Начните укладку, поместив стрелку «старт» в угол стены, чтобы убедиться, что панели правильно заблокированы (как в случае с плавающими полами).
- Рекомендуется снимать наконечники панелей, установленных по периметру.
Уложите пароизоляционный полиэтилен по всей поверхности (если это указано в строительных нормах и правилах вашего региона) для обеспечения воздухонепроницаемости, защиты от влаги и контроля почвенных газов.
Установите проволочную сетку (при необходимости) для армирования плиты.
На проволочную сетку также можно установить систему водяного теплого пола.
Залить бетонную плиту.

УСТОЙЧИВОЕ ЗДАНИЕ

ДОЛГОСРОЧНАЯ ЭФФЕКТИВНОСТЬ

Стабильное значение изоляции из года в год.
Повышенный комфорт и экономия энергии благодаря непрерывной и равномерной изоляции под плитой.

Технические характеристики

Панели 48″ x 96″
4-сторонняя клипса ISOCLICK (IC4)
Прочность на сжатие 16 фунтов на кв. дюйм (110 кПа), 25 фунтов на кв. дюйм (173 кПа) или 30 фунтов на кв. дюйм (210 кПа)

iFLEXFOAM 160

Толщина	Значение Ч
1 1/4″	Р5.1
1 7/8″	Р7.6
2 1/2″	Р10.1

iFLEXFOAM 250

Толщина	Значение Ч
1 1/4″	Р5. 3
1 7/8″	R7.9
2 1/2″	R10.5

iFLEXFOAM 300

Толщина	Значение Ч
1,2″	Р5.1
1,8″	R7.7
2,4″	R10.2

Также доступны по запросу:

Другие значения прочности на сжатие

Изоляционные материалы из пенополистирола Isolofoam экологически безопасны.

95-98% воздух, 2-5% пластик
Не содержат ГФУ и ГБЦД, которые повреждают озоновый слой
Содержит переработанный материал
Перерабатываемый и многоразовый
Продукты с сертификацией Greenguard и Greenguard Gold

УЗНАТЬ БОЛЬШЕ +

Найти дилера

Underslab Ответы | Журнал Civil + Structural Engineer

Truth and Insight on Spectural Underплитing Insulations with Structural Impacts

Автор Шон О’Киф

Дейл Малликин привык отвечать на вопросы. Он получает их много. Он является старшим представителем компании ACH Foam Technologies и в течение последних 20 лет отвечает на самые разные вопросы дизайнеров, инженеров, подрядчиков, полевых бригад, владельцев и инспекторов о формованных изделиях из пенополистирола.

«Формованный пенополистирол — очень универсальный материал, который решает множество распространенных строительных задач, но его также немного неправильно понимают», — говорит Малликин.

Он работает с дизайнерами и подрядчиками на Среднем Западе, чтобы понять проблемы, ответить на вопросы и предоставить доказательства производительности с помощью технических данных и примеров прошлых применений. От изоляции кровли и ограждающих конструкций до легких конструкционных и сборных панелей — поскольку формованный пенополистирол часто является удивительно простым решением очень сложных задач — Малликину часто приходится преодолевать первоначальное чувство недоверия в разговорах с клиентами.

«Прочность формованного пенополистирола на сжатие откровенно невероятна, — говорит Малликин.

Изоляция из жесткого пеноматериала Foam-Control PLUS+ изготавливается в виде блоков с широким диапазоном прочности на сжатие, начиная с 15 фунтов на квадратный дюйм (psi) и заканчивая 60 psi. «Даже с самым тяжелым оборудованием структурная нагрузка никогда не является проблемой, но иногда оказывается, что она может быть».

Именно такой вопрос возник в связи с недавним проектом для пищевой компании, специализирующейся на производстве белков, которая заинтересована в строительстве большого холодильного склада в распределительном центре Среднего Запада. Когда Малликин обратился к потенциальному покупателю с предложением использовать изоляцию Foam-Control PLUS+ под плитами холодильных камер здания, он получил от инженера владельца немного больше, чем ожидалось.

Ответ инженера по электронной почте, частично прочитанный:

Мне были отправлены некоторые из ваших технических брошюр о свойствах вашей изоляции Foam-Control PLUS+. Я хотел проверить, есть ли у вас техническая информация относительно модуля изоляционного основания (эквивалентного модуля реакции грунтового основания) для вашего продукта. Мы ожидаем очень высоких точечных нагрузок на плиту для этого проекта, поэтому я хотел бы иметь эту информацию для проверки и для дальнейшего использования.

«Это было для меня впервые», — весело говорит Малликин. «Термин «модуль реакции грунтового основания» не был мне знаком». Формованный полистирол

Foam-Control Plus+ 400 обеспечивает плотное и легкое конструкционное решение под бетонной плитой, предназначенной для поддержки больших холодильных установок на коммерческом перерабатывающем предприятии.

К счастью, у Малликина был наготове надежный источник в лице Тодда Бергстрема, доктора философии, из корпорации AFM. Бергстром имеет докторскую степень в области материаловедения и инженерии Северо-Западного университета и провел последние 22 года, исследуя, разрабатывая и тестируя формованные материалы из полистирола в зависимости от различных переменных. Бергстром провел свою карьеру на переднем крае науки о материалах из формованного полистирола, от проверки R-значений до проведения испытаний на водопоглощение и количественной оценки структурных характеристик.

«Модуль реакции грунтового основания относится к относительной жесткости слоев поддержки под бетонной плитой», — говорит Бергстрем. В количественном выражении модуль реакции грунтового основания помогает инженерам в выборе подходящего формованного пенополистирола, способного выдержать давление нагруженной плиты. «В данном случае инженеры доказали, что изоляция из формованного полистирола Foam-Control PLUS+ выдерживает те же нагрузки, что и земляное полотно, состоящее из XPS».

Изоляция из жесткого пеноматериала Foam-Control PLUS+ доступна с четырьмя стандартизированными значениями прочности на сжатие в диапазоне от 150 при номинальном давлении 15 фунтов на квадратный дюйм (psi) до 600 при 60 psi. Материалы высочайшей прочности могут быть интегрированы в ситуации, когда конструктивные требования требуют размещения таких тяжелых транспортных средств, как пожарные машины. Как указывает Бергстром, одна из причин путаницы вокруг жестких ячеистых полистирольных материалов заключается в том, что жесткий ячеистый полистирол можно использовать как в качестве изоляции, так и в качестве конструкционного наполнителя, известного как геопена. Хотя материалы идентичны, в международных стандартах ASTM есть два отдельных обозначения: ASTM C578 для изоляции и ASTM D6817 для геопены.

Жесткий пенополистирол был впервые использован в коммерческом строительстве более 50 лет назад в качестве изоляции всей оболочки здания. Впервые он был протестирован ASTM и опубликован в их стандартах ASTM C578 «Стандартная спецификация для жесткой теплоизоляции из ячеистого полистирола». Изделия из жесткого ячеистого полистирола включают как экструдированный полистирол, так и формованные полистирольные материалы, практические цели которых в коммерческом строительстве вышли далеко за рамки первоначальных целей теплоизоляции и теперь включают в себя структурную поддержку.

Легкий в маневрировании и вырезанный на месте формованный пенополистирол обеспечивает теплоизоляцию и стабильность для широкого спектра структурных наполнителей в любых климатических условиях и условиях почвы.

«Весь жесткий ячеистый полистирол подпадал под категорию C578 до 2002 года, когда был введен стандарт ASTM D6817 специально для учета конструкционных применений с использованием геопены», — говорит Бергстром. «Многие архитекторы до сих пор думают об этих продуктах исключительно как об изоляции, и проблема заключается в том, что первоначальные структурные характеристики, указанные в стандарте изоляции для материалов XPS, недостаточны без поправочных коэффициентов. Структурная нагрузка всегда должна указываться с использованием структурных нагрузок в ASTM D6817».

ASTM D6817 «Стандартная спецификация для жесткого ячеистого пенополистирола Geofoam» определяет структурную способность жесткого ячеистого полистирола путем сжатия материала до тех пор, пока он не деформируется всего на один процент. И наоборот, спецификация изоляции ASTM C578 сжимает тот же материал до тех пор, пока он не деформируется на 10 процентов.

«C578 предназначен для сравнения двух типов материалов друг с другом», — сказал Бергстром. «Однако D6817 определяет грузоподъемность, которую материал может выдерживать в течение неопределенного времени при конструктивном использовании».

В то время как формованный пенополистирол Foam-Control Plus+ и экструдированный полистирол способны выдерживать предполагаемую конструкционную нагрузку холодильного склада на Среднем Западе, Foam-Control PLUS+ гораздо более эффективен для строительства. Изоляция XPS изготавливается в виде плоских жестких листов толщиной в несколько дюймов, которые необходимо укладывать друг на друга. Foam-Control Plus+ отливается в виде блоков толщиной 8 x 4 x 36 дюймов. Несмотря на свой размер, такие большие блоки можно легко перемещать вручную, что позволяет строителям быстро и легко устанавливать большие секции структурного заполнения, используя только ручной труд. Используя кусачки для горячей проволоки, блоки легко настроить так, чтобы они подходили к препятствиям, таким как трубы или колонны.

«Двадцать с лишним лет работы с клиентами над изоляцией и конструкционными решениями, и у них никогда не заканчиваются вопросы», — смеется Малликин. «ACH Foam Technologies хочет, чтобы владельцы, инженеры, архитекторы и подрядчики понимали невероятную емкость, устойчивость и универсальность формованного пенополистирола, и мы будем делать это по одному проекту за раз».

Шон О’Киф пишет истории о дизайне и строительстве, основываясь на 20-летнем опыте и живом интересе к людям, которые реализуют проекты. С ним можно связаться по адресу [email protected].

Что происходит с пенопластом после заливки бетонной плиты?

спросил 3 года 3 месяца назад

Изменено 3 года, 3 месяца назад

Просмотрено 11 тысяч раз

Я планирую сделать гараж из большого навеса, и я посмотрел и понял, как правильно утеплить новую бетонную плиту. 4 дюйма гравия, пароизоляция, 2 дюйма пенопластовой плиты, 2 дюйма песка, а затем 4-6 дюймов залитого бетона с арматурной сеткой.

У меня вопрос: как плита из пенопласта толщиной 2 дюйма выдержит весь бетон? Особенно, когда я паркую оба своих грузовика на нем! Не будет ли он дробиться в некоторых местах и быть неровным под землей. Почему это хорошая база?

бетон
изоляция

Например, розовый продукт Owens-Corning FOAMULAR 250 и синий продукт DOW STYROFOAM Brand SM рассчитаны на прочность на сжатие 25 и 30 фунтов на квадратный дюйм соответственно. Если вес распределяется и распределяется равномерно, квадратный фут FOAMULAR 250 может выдержать 25 * 12 * 12 = 3600 фунтов на своем пределе, в то время как STYROFOAM может выдержать 4320 фунтов. В сноске в техпаспорте это квалифицируется как «при пределе текучести или 10% прогибе, в зависимости от того, что произойдет раньше».

Вес бетона варьируется, но обычно это 150 фунтов на кубический фут. Тогда квадратный фут бетона толщиной в полфута должен весить около 75 фунтов. Это оставляет не менее 3500 фунтов грузоподъемности, прежде чем пена под бетоном разрушится.

Вес автомобиля приходится на пятно контакта его шин. Если мы рассмотрим гипотетический 8000-фунтовый пикап с 70% веса на передние колеса, это 2800 фунтов на шину. (Возможно, распределение веса 70/30 является крайним; я не знаю.)

Пятно контакта с шиной намного меньше квадратного фута, о котором мы думали, поэтому может показаться, что нагрузка слишком сконцентрирована и раздавит пенопласт. Действительно, если бы шина катилась прямо по пене, она, вероятно, была бы раздавлена. К счастью, железобетон хорошо распределяет нагрузку. Вес на этом пятне контакта с шиной распределяется по большей площади пены, и все это работает.

Кстати, огромные пеноблоки можно использовать вместо грунта в качестве заполнения в строительных проектах, таких как опоры мостов, дороги и т. д. См. Geofoam.

Пенопластовая изоляция рассчитана на нагрузку на единицу площади, и пока эта нагрузка не превышена, она не деформируется.

Когда мы проектировали изоляцию для основания нашей собственности, мы указали толщину 8 дюймов пенопластовой плиты определенного сорта. Строитель заказал другую плиту, и нам пришлось проверить, достаточно ли она прочна – к счастью, так оно и было…

Жесткая изоляция XPS и EPS используется под бетонными плитами.

Они оба имеют различную номинальную прочность на сжатие от 10 фунтов на квадратный дюйм до примерно 80 фунтов на квадратный дюйм.

Допустим, вы используете среднее (и относительно недорогое) значение 40 фунтов на квадратный дюйм, тогда изоляция выдержит: 40 фунтов на квадратный дюйм x ширина шины 8 дюймов x длина шины 12 дюймов = 3840 фунтов.

Пенополистирол под фундаментную плиту: Пенополистирол под плиту фундамента. Утепление плиты фундамента. Заливка фундаментной плиты бетоном

Утеплитель под плиту фундамента

Утепление фундаментной плиты пенополистиролом

Установка плит изоляции

Утепление основания

Теплая фундаментная плита

Утепление плиты фундамента пенополистиролом

Как утеплить плитный фундамент пенополистиролом?

Выбор утеплителя

Технология наружного утепления

Технология внутреннего утепления

Утепление тела плиты фундамента

Утепление фундаментной плиты: преимущества технологии

Преимущества утепления

Классификация материалов для утепления

Утепление плиты

Чем руководствоваться при выборе материала утеплителя

Классический проект утеплённой фундаментальной плиты

Характеристики пенополистирола

Как утеплить фундамент экструдированным пенополистиролом – технология

Утепление фундамента пенополистиролом – преимущества методики

Утепление фундамента пенополистиролом – инструкция

Утепление пенополистиролом фундаментов разного типа

1. Утепление мелкозаглубленного ленточного фундамента

2. Утепление плитного фундамента пенополистиролом

3. Утепление свайного фундамента пенополистиролом

Технология утепления фундамента пенополистиролом изнутри

Утепление фундамента пенополистиролом – видео

Утепление фундаментной плиты – материалы и варианты теплосбережения

Теплоизоляционные материалы и способы утепления фундамента

Пенополиуретан и его применение

Пенопласт и экструзионный пенополистирол

Особенности утепления плитного фундамента пенополистиролом

Смотрите также

для чего производится, как выбрать материал и его толщину, какова технология утепления плитного фундаментного основания?

Критерии выбора сырья

Характеристики материала

Плюсы и минусы

Подготовка и расчеты

Толщина утеплителя

Технология утепления плитного основания

Заключение

Пенополистирол под фундаментную плиту в Дзержинске: 234-товара: бесплатная доставка, скидка-44% [перейти]

Фундамент дома монолитная плита: гидроизоляция, опалубка, утепление

Как фундамент плитный утеплить пенополистиролом?

Наружное утепление фундамента

Внутреннее утепление фундамента

Разновидности гидроизоляции

Какие материалы могут использоваться для утепления плитного фундамента?

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Рецепт второй: гидроизоляция ленточного, монолитного фундамента

Утепление фундамента монолитного типа пенополистиролом

Устройство монолитного фундамента

Какой вариант фундамента предпочесть?

Материалы для теплоизоляции фундамента

Экструдированный пенополистирол

Пенополиуретан

Обычный пенопласт

Каковы плюсы УШП?

Технология шведская плита

Плита из экструдированного пенополистирола пеноплэкс фундамент купите в Екатеринбурге – цена от 1888 ₽/упак в розницу

Технология изготовления

Преимущества

Рекомендации к монтажу

Инструкция по утеплению кровли плитами из экструдированного пенополистирола

Инструкция по утеплению фундамента пенополистиролом

Сертификаты

Инструкции

Вам нужно положить жесткую изоляцию под бетонную плиту? [Объяснение]

Какая изоляция обычно укладывается под бетонную плиту?

Строительные нормы и правила для жесткой изоляции

Обязательно ли использовать пароизоляцию под бетонной плитой?

Сколько стоит жесткая изоляция?

Как изолировать бетонный пол перед заливкой

Какую изоляцию использовать под бетонным полом гаража

Изоляция цокольного этажа с жесткой пеной

Объяснение изоляции под плитой и структурных последствий

Роль геопены в развитии современной строительной отрасли

bauma – международное строительное событие, которое нельзя пропустить

Добавить «бетонные основы» в вашу программу адаптации
