Плавающий пол для звукоизоляции – Плавающий пол – звукоизоляция в доме межэтажных перекрытий

Содержание

Звукоизоляция потолка шумоизоляция плавающий пол – Часть 4

Сладкая парочка



Большинство жалоб жильцов на паразитное проникание шума в квартиру касается их собственного потолка и соответственно – пола в квартире, расположенной над их головой. Проникание звука через потолок, пожалуй – самое заметное из всех, которые удается идентифицировать в необорудованной звукоизоляцией квартире. На самом деле материалы, из которых построен дом тут не слишком важны. Шум одинаково хорошо проникает и через потолок в высотках 2017 года и в перестроенных дореволюционных домах районов Крещатика или Липок.

Про блочные и панельные дома здесь говорить даже неуместно т.к. проникание через потолок в них еще сильнее. Более не менее качественной звукоизоляцией потолка могут похвастаться разве что довоенные дома с деревянными перекрытиями, засыпанными строительным мусором или дореволюционные с двухслойными перекрытиями и доходящим до полуметра расстоянием между полом верхней квартиры и потолком нижней.

Проникновение шума через потолок (без зукоизоляции) в «новодельных» и перестроенных домах происходит по банальной причине – перекрытия в них сплошь монолитные, намертво впечатанные в бетон несущего «каркаса» или в толстенные кирпичные стены. Механически ЖБ перекрытие представляет собой довольно тонкую и напряженную плиту с избытком арматуры и качественного цемента. Несмотря на огромный вес своими свойствами оно напоминает натянутую кожу барабана или лист закаленной стали. Напряженная и закрепленная по периметру упругая плита имеет явно выраженную резонансную частоту с хорошей добротностью и кучей кратных ей гармоник.



Полы соседей сверху



Как обычно делаются полы во время капитального ремонта? Через тонкую прокладку на плиту перекрытия заливается стяжка, сверху на нее клей и плитка (на кухне и в санузлах), или нарезанная на квадраты фанера и паркет (в гостиной и спальнях). В лучшем случае под стяжку укладывают тонкий термоизолятор, на него сетку и пластиковые трубы подогрева пола, трубы заливаются стяжкой. Сверху на подогреваемый пол опять же укладывают плитку, приклеивая ее на СМ-117 или СМ-11 «Церрезит». В итоге имеем жесткую конструкцию по механическим свойствам не слишком отличимую от монолитного перекрытия. Шумоизоляция пола с подогревом или паркетом в сумме с несущей плитой по акустическим свойствам лишь немного отличается от «барабанной» акустики голой плиты перекрытия.

Если в квартире над вами пол выложен прямо на плиты перекрытия натуральным камнем или керамической плиткой – это тяжелый случай и «тушите свет». Когда по такому «каменному» полу просто ходят у жильцов этажом ниже синхронно шагам начинают колебаться барабанные перепонки, ну а если начинают бегать дети или двигаться мебель… Такой шум называется «ударным» и жесткая конструкция большой площади, каковой является «каменный» пол намертво приклеенный к ЖБ перекрытию – передает его в нижнюю квартиру просто прекрасно, как дырка в потолке.

Причина плохой звукоизоляции потолка от такого пола являются: недостаточная масса плиты перекрытия, связь плиты с керамической плиткой «намертво» и жесткая связь этого «бутерброда» с несущими столбами каркасно-монолитного дома.



Ваши потолки



Как обычно делаются потолки в квартире этажом ниже? Каркас из профиля + гипсокартон в один слой и покраска. Тут о звукоизоляции потолка никто слыхом не слыхивал, главное, чтобы он был ровным. Замена гипсокартона на натяжной вариант ситуацию со звукоизоляцией потолка только ухудшает, тонкий пластик натяжных потолков – это НЕ звукоизоляция.

Хорошо, если владельцы заставят строителей уложить в межпотолочное пространство минеральную вату. С минеральной ватой акустические свойства гипсокартонного потолка немного улучшаются, он становится «глуше» и не так гудит при постукивании.

Тут есть подводные камни. Минеральную вату берут чаще всего в рулонах и толщиной 50 мм. Такая «обесшумка» в качестве звукоизоляции потолка «что мертвому припарка», что бы Вам не рассказывали «опытные строители». Нормальный эффект звукоизоляции потолка можно получить только от плотной и тяжелой ваты в брикетах толщиной 100-150 мм. При этом она должна быть уложена практически по всей площади потолка. А гипсокартон желательно чтобы был закреплен не на П-профили, а на спицы (они меньше резонируют и звенят). «Высший пилотаж» – убедить клиентов уложить на потолок двойной слой гипсокартона и соответственно, поднять стоимость его монтажа в те-же два раза. На такие расходы владельцы идут крайне неохотно т.к. не совсем понимают, почему двойной потолок звукоизолирует квартиру от соседей сверху чуть ни в два раза лучше одинарного. Гипсокартон на потолке представляет собой тонкий лист большой площади с ярко выраженными на нескольких частотах резонансами. Укладка второго слоя снижает резонансную частоту гипсокартона чуть не в два раза и переводит ее в менее заметную для ушей низкочастотную область.



Как выйти из положения?



Сделать шумоизоляцию пола максимально возможной т.е. уговорить соседей сверху сделать «плавающий пол». В свою очередь сделать «плавающий пол» у себя, чтобы соседи этажом ниже не пришли с аналогичной проблемой уже к вам.

Сделать в квартире максимально возможную звукоизоляцию потолка т.е. подвесить на шпильках двойной гипсокартон, гипс друг к другу клеить, между гипсом и перекрытием положить слой плотной минеральной ваты толщиной 100-150 мм. Как альтернативу – установить тяжелый акустически прозрачный натяжной потолок (здесь его подробное описание). Пространство между натяжным потолком и перекрытием забить слоем плотной минеральной ваты толщиной 100-150 мм.

В общем, касателно звукоизоляции потолков и полов для квартир – это максимум. При вышеописанных процедурах, полученный результат будет ошеломительным, и вложений потребует – не так, чтобы очень много.



Шумоизоляция «плавающим полом»



Лучшая шумоизоляция пола – это пол «плавающий», поданному вопросу можно найти обширную статью (плавающие полы), написанную НЕ лично мной, а скомпилированную из сотен разрозненных кусков информации с просторов интернета. К сожалению полной и удобочитаемой информации, по устройству и эффективности применения плавающих полов, звукоизоляции потолков и другим насущным вопросам акустической подготовки жилища просто нет. Вот и приходится тратить по нескольку месяцев времени на поиск таковой и ее приведению в удобный для понимания и чтения вид. К счастью я могу присовокупить к этой информации свой личный опыт по строительству залов для домашних кинотеатров и Hi-End стереосистем. Благо данным видом полу-бизнеса, полу-хобби занимаюсь более 20 лет.

Для улучшения акустической обстановки в доме и надежной изоляции нижнего этажа от шума, проникающего с верхнего – «плавающий пол» средство, пожалуй, наиболее эффективное. Шумоизоляция нижнего этажа с помощью правильно сделанного «плавающего пола» поразительна. «Плавающий пол» шумоизолирует комнату настолько радикально, что пребывание в ней становится «супер-комфортным» и из нее не хочется уходить. Такое впечатление что вы ходите не по комнате, а по весенней лужайке и Ваши ноги утопают в только что пробившейся траве.

Описать в цифрах эффект шумоизоляции комнаты «плавающим полом» невозможно, а в эпитетах – легко. Шаги по тому же паркетному или плиточному полу, но с «плавающей подложкой» становятся мягкими и едва слышными. От плавающего пола идет ощущение положительной энергетики и защиты. В своей практике я лично применял плавающие полы раз пятнадцать, не больше. Хотя по уму их нужно делать в каждом объекте, особенно в частных домах и современных «звенящих» квартирах высоток.

Заказчиков на «плавающий пол» для шумоизоляции уговорить сложно. Максимум, на что они соглашаются, смонтировать «плавающий пол» в зале домашнего кинотеатра или гостиной с комплектом аудио-видео аппаратуры. Наибольшее упорство здесь исходит от прорабов, которые этого решения просто боятся. Они отвечают за надежность и последующую эксплуатацию объекта, в котором проводят ремонт, плавающие полы для них революционны и применять их они просто боятся.

Хотя лично у меня за 20 лет создания комнат прослушивания и залов домашних кинотеатров ни разу не было случая, чтобы плавающий пол вызвал на объекте какие-либо проблемы. Шумоизоляцию пола «плавающий» вариант дает капитальную, а стоит – копейки. Единственное препятствие в том, что он «съедает» 7-12 сантиметров высоты пола. Пожалуй, это и есть главная проблема, из-за которой от «плавающих полов» для шумоизоляции отказываются, а зря…



Устройство плавающего пола



Шумоизоляция помещения плавающим полом легка в реализации и совсем не тяжела для кошелька. Глобально «плавающий пол» это пол отвязанный от плиты перекрытия или фундамента и боковых стен. Есть несколько вариантов плавающего пола. Первый вариант, это когда под чистый пол (паркетная доска, плитка, линолеум и т.д.) и под выравнивающую стяжку укладывают тонкий слой изолятора «ударного» шума. Зачем нужен именно ударный шумопоглотитель? Для того, чтобы задерживать звук, имеющий «ударную природу, это звук шагов, топот детей, передвижение мебели, звук с разделочной доски при изготовлении хозяйкой отбивных на кухне и подобный «ударный» шум.

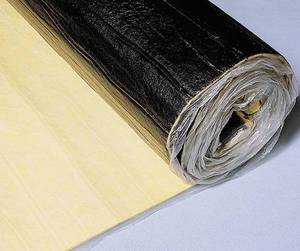

Материалы, защищающие от ударного шума, звуковые волны не впитывают, а отражают, заставляя их терять первоначальную энергию. К защищающим от «ударного» шума относятся, например – прокладки из холста «Шуманет-100», толщиной от 3 до 10 мм. Для организации «плавающего пола» под стяжку толщиной 50-70 мм нужно уложить либо специальный акустический «Шуманет-100» толщиной 3-5 мм, либо другой упругий материал, например – пористую резину. Уровень проникающего в нижнее помещение «ударного» шума с такой шумоизоляцией пола снизится на 20-25 дБ, а это очень много.

Если толщину упругой прокладки под стяжкой увеличить, установив вместо 3-5 мм. стеклохолста «Шуманет-100», 20 мм. стекловолокнистые маты «Шуманет-П60», уровень шумоизоляции пола возрастет до 35-38 дБ. Шумоизоляция пола, улучшенная на 35-38 дБ, это очень хороший результат. Например, звук от разбившейся об плиточный пол бутылки, упавшей с высоты 1,5 метра, в квартире снизу будет восприниматься не как оглушительный грохот, а как упавшая 50-ти копеечная монета.

Вместо специальных акустических материалов под «плавающую стяжку» можно уложить листы пенопропилена толщиной 5-10 мм, листовую пробку 3-5 мм, волокно из кремнезема и другие упругие прокладочные материалы. Самым качественным для этого можно считать пористую резину, но она относительно дорога и дефицитна. Шумоизоляция плавающего пола пористой резиной получается идеальной.

Пол называется «плавающим» потому что плита под паркетом не соприкасается с несущим перекрытием и боковыми стенами. Упругая подвеска плиты со всех сторон здесь – обязательное условие. Шумоизоляция «плавающего» пола будет максимальной только в случае отсутствия физического контакта между этой плитой и связанными в единый каркас монолитными элементами дома.

Примыкание нарезанной под паркет фанеры, самого паркета или керамической плитки к боковым стенам также должно быть не жестким, а через упругую прокладку толщиной 5-20 мм. Тут будет определенная сложность сопряжения плинтусов с паркетом и боковыми стенами, их нужно крепить не к плавающему полу, а к боковым стенам, не забивая гвозди через фанеру или доски в балки. При этом между плинтусами и паркетом должна быть уложена прокладка толщиной 3-5 мм. Плавающая бетонная плита с подложкой под паркет и паркетом, или с клеем СМ-117 и керамической плиткой должна представлять собой единую жесткую конструкцию, подвешенную со всех сторон на упругих элементах, как на пружинах.



Эффективность плавающего пола



Вышеописанная «плавающая» конструкция – сильнодействующее средство, и шумоизолирует пол в основном от ударного шума. Воздушный шум (звук сабвуфера или колонок домашнего кинотеатра) упругая прокладка толщиной 5-15 мм «Шуманет» погасит всего на 5-7 дБ. От топота детей, шагов на каблуках и падающих тарелок это избавит, а от «громкого» домашнего кинотеатра – нет.

Для защиты еще и от «воздушного» шума толщину упругой прокладки нужно увеличить, а лучше составить ее из двух разных по свойствам акустических материалов. Одного шумоотражающего, второго – шумопоглощающего. Для этого тонкую упругую прокладку из пористой резины, «Шманет-100» или пробкового холста нужно заменить на материал с высоким коэффициентом зукопоглощения. Это может быть слой плотной минеральной ваты толщиной 100 мм. Под тяжестью «плавающей» плиты он со 100 мм просядет до 40-50 мм и в итоге будет служить почти идеальным демпфером.

С такими материалами есть определенная опасность, что минеральная вата, сжавшись до 40-50 мм на этом не остановится и просядет еще больше, опустив чистовой пол ниже расчетной отметки. Тут нужно либо устраивать шумопоглощающий «плавающий пол» под площадью всей квартиры, либо, если он только под комнатой домашнего кинотеатра или гостиной с аппаратурой – заранее знать физические свойства шумопоглощающей прокладки.

Идеальный вариант комбинированной демпферной прокладки для плавающего пола: пористая резина толщиной 5-10 мм и несжимаемый натуральный или искусственный войлок толщиной 10-20 мм. Это очень дорого он очень и очень действенно. За 20 лет практики я видел такой пол всего один раз. Он был уложен в доме из цилиндрованного бруса 250-300 мм, сделанном без клея и единого гвоздя. Но такой шумоизолирующий пол, это конечно «экстремальный вариант».

Высотой потолков в случае применения шумопоглощающего «плавающего пола» придется пожертвовать на 70-120 мм. Шумопоглощающий плавающий пол всегда имеет приличную толщину и это обстоятельство нередко удерживает владельцев жилья от его применения.

Шумопоглощающие «плавающие полы» будут уместны при применении в квартирах и домах системы отопления с подогревающими трубами «теплого пола». При применении «теплого пола» пластиковые трубы как раз можно проложить в монолите плиты «плавающего пола». Получим «два в одном», упругая демпферная прокладка будет акустически изолировать плиту «плавающего пола» от монолитного перекрытия и одновременно – служить температурным экраном для электрических нагревательных элементов или труб «теплого пола».



Ссылки по теме





aovox.com

Акустический плавающий пол

Акустический плавающий пол

Андрей Надеждин, Одесса, ООО и-нетЛаб (www.tiho.com.ua)

Часть 1: популярное заблуждение «плавающий пол — подарок соседу снизу» — ой ли!

Широко распространённое заблуждение: «плавающий пол — подарок соседу снизу». Подвернулся удачный случай его прокомментировать.

Обратился ко мне мой старый знакомый, мастер Андрей Зотов, диалог с которым по вопросу Плавающего Пола был типичным разговором с каждым вторым заказчиком или пользователем моего сайта:



Zotov: Помоги со звукоизоляцией — начал ремонт в одной новостройке и хочу сделать на 5.

Надеждин: Пожалуйста. Давай начнём с задачи звукоизоляции — Какие требования заказчика к звукоизоляции?

Zotov: А никаких — звукоизоляция это моё требование.

Надеждин: Андрюша, ты же знаешь, что звукоизоляция — это недешёвая «забава»! Ты собираешься вложить средства в то, что твой заказчик может и не оценить вовсе?!..

Zotov: Нет. Это мои постоянные клиенты — они знают, что «Андрюша» плохо не сделает, поэтому поручили мне не только контроль за выполнением работ, но так же и дизайн квартиры. Выделили бюджет.

Надеждин: Extraordinaire! Значит мне не только не придется вымаливать каждый миллиметр пространства, так необходимый для звукоизолирующих конструкций, но ещё и выполнить их можно специальными акустическими материалами с гарантированным качеством и эффективностью!

Zotov: Да, только без фанатизма. Там также будет перепланировка. Все пенобетонные перегородки я уже демонтировал и вывез. Какой материал лучше всего использовать для стен в плане звукоизоляции?

Надеждин: Фанатизм тут не при чём — конструкции должны быть адекватны поставленной задаче. И… хорошо то, что не мне пришлось настаивать на разрушении межкомнатных перегородок из пористого бетона или гипсолитовых плит — с точки зрения звукоизоляции хуже только деревянная стена, оштукатуренная по дранке. Однако со стенами подожди — всё начинается с акустического Плавающего Пола.

Zotov: Зачем мне вкладывать деньги своих заказчиков, чтоб сделать подарок соседу снизу?!

Надеждин: Андрюша, ой ли! Есть как минимум две веские причины даже не знаю какая важнее.

Ни одно железобетонное перекрытие не обладает нормативной звукоизоляцией ударного шума.

Причём дефицит порядка 20 дБ — это пропасть между требуемой нормой и фактической изоляцией ударного шума! Поскольку квартира уже в собственности заказчика, то все вопросы по нормативам будут обращены к владельцу.

Zotov: Да кто у нас читает СНиПы!?

Надеждин: Профессионалы СНиПы (ДБН) должны не читать, а знать и выполнять. Результатом нарушения данной нормы будут постоянные жалобы соседей снизу на топот, грохот, шум передвижения табуреток и т.п., а в перспективе, если вдруг заработает наше исполнительное законодательство, то соседи снизу смогут через суд обязать твоих заказчиков привести конструкцию пола к нормативу, что означает очередной ремонт. Ты хочешь в их жизненную перспективу заложить такой hemorr? (пардон за мой французский).

Zotov: Мда… так что — стяжку от строителей демонтировать тоже?

Надеждин: Однозначно! И норматив не единственное показание для этого. Ведь в зависимости от конструкции плавающего пола с учётом твоего ограничения по толщине мы можем добиться дополнительной изоляции воздушного шума перекрытием и привести квартиру не только к нормативу, а к комфортным условиям проживания: 60 дБ и более изоляции воздушного шума.

Кроме этого на плавающий пол монтировать легкие гипсокартонные перегородки можно без акустической развязки, так как пол уже развязан от перекрытия — а это экономия на узлах виброразвязки.

Так что высылай мне чертёж твоей перепланировки для проекта звукоизоляции, а сам займись демонтажем стяжки.

Послесловие:

В пятницу посетил этот объект с целью авторского надзора по проекту звукоизоляции.

Пенобетонные «джунгли» и стяжка от строителей демонтированы и вывезены.

На объекте заканчивает разводку отопления сантехник.

Идет подготовительная работа по устройству плавающего пола:

Доставлена акустическая вата для плавающего пола, цемент, песок, армирующая стальная сетка, уплотнительная лента для деформационных швов и прочие необходимые материалы.

Андрюша Зотов раскладывает акустическую вату.

Часть 2: фотоотчёт

Плавающим называют пол, не прикреплённый к основанию. То есть конструктивно цементно-песчаная стяжка, устроенная по слою керамзита тоже «плавающий пол», однако не имеющий никакого отношения к эффективной звукоизоляции.

Далее речь пойдёт о варианте акустического плавающего пола: цементно-песчаная стяжка, устроенная по упругому слою.

В продолжении разговора о звукоизоляции пола приведу несколько фотографий о ходе выполнения работ в одной из элитных новостроек Одессы (без Равшана и Джумшута).

Как уже говорилось, плавающий пол будет устроен под каждое помещение квартиры. Первый этап: устройство стяжки в детской и санузле. В качестве опалубки Андрюша Зотов использовал плиты ОСБ, прикрученные к брусу, и уже успел разложить акустическую вату.

Коммуникации санузла требуют особого внимания: частично они будут находится в упругом слое пола, частично в стяжке. Где бы они не находились нужно следить за тем, чтоб они не стали звуковым мостиком между плавающим полом и перекрытием.

Акустическая развязка труб — Андрюша Зотов изолирует трубы отопления.

Не последнее дело — фотодокументация: нелишним будет точно (до сантиметра) знать в каком именно месте находятся коммуникации под стяжкой.

Устройство слоя гидроизоляции: проклейка швов гидроизоляционной мембраны.

Стяжка выполняется полусухим цементно-песчаным раствором и начинается с устройства «маяков». На фото Андрюша Зотов демонстрирует толщину слоя стяжки — уровень взят от устроенного маяка.

Толщина стяжки в детской: учитывая толщину упругого слоя 20 мм, общая толщина пола 110 мм. По этому поводу зачастую от заказчика можно услышать:

«…Как можно «украсть» столько пространства от высоты помещения!?»

На что я обычно отвечаю: «не плачьте, сердце раня»© — ведь плавающий пол это основа акустического комфорта Вашего жилища.

…а что до разрезов — то они бывают ещё менее «гуманными»

Хочется сделать акцент на то, что застройщики продают квадратные метры жилья и понятно, что это не стоит дёшево. И если эти «квадратные метры» застройщики привели хотя бы к нормативу звукоизоляции, то их бы стало меньше, а стоили бы они дороже.

Нужно понять следующее: для того чтобы жильё стало комфортным неким пространством нужно пожертвовать потому, что «помазать или покрасить от шума» абсолютно нечем!!!

P.S. Фотодокументация: все этапы работ документируются, и после завершения ремонта ключевые фотографии будут отобраны для фотокниги (вариант фотоальбома в типографском переплёте), которая будет вручена хозяевам квартиры.

Часть 3: варианты

Устройство стяжки по упругому слою продолжается: армированная стальной сеткой стяжка устраивается в спальне.

Сетка укладывается внахлёст и Андрюша Зотов её перевязывает.

И вот при подготовке коридора в кадр попадает упаковка пенопласта — измена?!…*DONT_KNOW* Не совсем…

Дело в том, что Андрюша решил устроить водяной тёплый пол в зонах, где предполагается керамическое плиточное покрытие. По технологии устройства тёплого пола сантехнику потребуется пенопласт, который будет уложен поверх акустической ваты.

Акустически (вата+пенопласт) — это составная пружина из материалов, модули упругости которых отличаются на порядок. И в данном случае работать будет пружина с наименьшим модулем упругости, т.е. вата. А к пенопласту можно отнестись как к увеличению воздушного зазора между двумя массивными отражающими слоями (перекрытие и стяжка).

В общем, всё оказалось не так плохо — данная конструкция напоминает конструкцию 5.6 из альбома «Звукоизоляционные системы Кнауф». Вата Роквул Стропрок плотностью

160 кг/м3 — акустически жёсткая, и в данном случае играет роль увеличения воздушного зазора.

Пенопласт упомянутую роль сыграет за немного другие деньги

Процесс укладки пенопласта по слою ваты.

Часть 4: основа комфорта

Почему плавающий пол будет основой комфорта (не в переносном, а в прямом смысле) в данной квартире я покажу к концу публикации, а пока всё по порядку — устройство стяжек закончено во всех помещениях.

Данное событие совпало с днём рождения Андрюши Зотова, и он с лёгким сердцем решил отпетлять в Крым на недельку с семьёй.

Тем временем готовим пенобетонные межквартирные стены к монтажу каркасных конструкций.

Пенобетонные ограждения частенько трещат, поэтому для того чтобы гарантированно обеспечить герметичность воздушного зазора между стеной и облицовкой решено покрыть стену тянущейся после высыхания гидроизоляцией.

Однако есть ещё одна проблема — часто в новостроях стены не доводят до перекрытия (потолка) 20-30 мм и заполняют пространство над стеной либо монтажной пеной, либо лёгким волокнистым утеплителем, как на этом объекте.

В общем случае было бы неплохо акустически развязать стену с перекрытием с целью некоторого ограничения переизлучения ударного шума.

Но есть два НО

Первое — сосед за стеной может не оценить данное мероприятие по достоинству, и, оштукатурив стену снизу доверху, свяжет звуковым мостиком (штукатуркой стену и потолок), чем сведёт коту под хвост все усилия по виброразвязке.

Второе НО — это узлы связи перекрытия и стены, которыми строители «гарантируют» прочность конструкции. На один из таких узлов указывает перед отъездом Андрюша Зотов, объясняя Витале (гипсокартонных дел мастеру), что до слоя гидроизоляции шов нужно заложить цементно-песчаным раствором. Другой такой узел справа от Андрюши я обвёл кольцом. Эти узлы также сводят на нет любые усилия по акустической развязке.

Виброразвязке здесь мы сказали «нэт» и вот Витала уже заканчивает второй слой гидроизоляции после заполнения шва раствором.

Теперь о каркасной конструкции: для четырёх помещений, наиболее значимых с точки зрения звукоизоляции (спальни и гостиная) будут смонтированы независимые несущие каркасы. Т.е. каждая комната находится на собственной «плавающей» плите, и её ограждения более никак и ничем не связаны с другими ограждающими конструкциями.

Первый двутавр, соединяющий две стороны каркаса. Таким образом мы не только экономим на дорогостоящих акустических креплениях, но и получаем наилучшие условия виброразвязки — отсутствие связи.

stopshum.kz

Шумоизоляция плавающего пола



Показатель индекса снижения воздушного шума междуэтажными перекрытиями в большей степени определяется толщиной самой плиты. Но в отношении ударного шума, данный вопрос решается при помощи дополнительных конструкций. Это характерно потому, что такого рода шум получается при непосредственном контакте на перекрытие. В большей степени ударный шум получается вследствие перестановки мебели, стука каблуков и т.д.



Понятие ударного шума.

Шумоизоляция пола считается наиболее важной задачей при строительстве многоэтажных домов. Создать нормативные требования, которые обеспечат поглощение ударного шума при помощи одних плит перекрытия – не представляется возможным. Таким образом, если удвоить перекрытие, то шумоизоляция от ударного шума составит всего плюс 9дБ. При этом аналогичное увеличение плотности, коэффициент потерь увеличит шумоизоляцию на 3 и 4,5; 1,5дБ. Также стоит учитывать, что сегодня межэтажные перекрытия новостроек не имеют нормативных показателей и как правило, не дотягивают до нужных значений от 18 до 22 дБ. Именно из-за этой причины сегодня очень широко в строительной практике применяются разного рода напольные конструкции на твердом основании.



Сегодня специалисты выделяют конструкцию «плавающий пол», как наиболее эффективный способ борьбы с нежелательным ударным шумом в жилых помещениях.



Пол на основе плавающей стяжки.

Плавающий пол – это большая массивная стяжка на основе цементно-песчаного состава или бетона, которая укладывается непосредственно на перекрытие сверху упругого материала. Нужно учитывать, что стяжка никоем образом не должна контактировать с различными ограждающими конструкциями, по этой причине ее ограждают от перегородок и боковых стен при помощи упругих прокладок. Упругий изоляционный слой обычно выполняется при помощи разного рода рулонных полимерных материалов.

Поглощение этого вида шума определяется показателем эффективности, так называемой резонансной системы по принципу масса; пружина; масса. Где по сторонам является стяжка, а центральной пружиной служит упругость материала. Чем меньше показатель резонансной частоты, общей конструкции напольного покрытия, тем лучше его способность поглощать ударный шум. Это обусловлено тем, что индекс шумопоглощения прямо пропорционально зависит от свойств упругого материала и массивности стяжки и обычно имеет значение ∆Ln,w = 23-28 дБ. При определенных обстоятельствах использование высокоэффективных материалов дает возможность обеспечить поглощение ударного шума до 40дБ.

Ниже, на рисунке 1 показана схема стандартной конструкции плавающего пола. На перекрытие ложится нужный слой изоляционного материала (в зависимости от задач – от 4 до 20 миллиметров). Далее делается массивная стяжка, которая выглядит в виде бетонной плиты (гипсовой смеси, цементно-песчаной смеси и т.п.) толщиной до 80 мм. При этом, как говорилось выше, стяжка должна быть полностью изолирована от боковых перегородок при помощи упругих прокладок 4-10мм, по всему периметру без исключения. В противном случае образуются так называемые «звуковые мостики», которые снижают эффективность шумоизоляции пола в несколько раз.



Применение конструкции плавающего пола в жилом помещении всегда приводит к повышению изоляции ударного шума по направлению сверху вниз. В некоторых случаях данной эффективностью можно управлять.



Увеличение эффективности пола на основе плавающей стяжки.

Шумоизоляция пола, сделанного с плавающей стяжкой, становится более эффективной если:

  • сделать больше толщину шумопоглощающего слоя;
  • сделать больше массу поверхности стяжки;
  • оградить стяжку от боковых перегородок при помощи прокладок;
  • использовать материалы с низким показателем динамического модуля упругости.

Не стоит забывать, что использование более мягких материалов приводит к повышению эффективности звукоизоляции, но наряду с этим, снижается прочность конструкции в целом. На сегодняшний день самым распространенным и наиболее эффективным материалом для «плавающих полов» является СтопЗвук.

В целом, все звукоизоляционные материалы делятся на такие основные категории:

– минеральные, которые созданы на основе керамзита, стекла или цемента. Они употребляются в жестком или мягком виде;

– органические, включающие в себя вспененные полимеры, которые состоят в основном из воздуха и используются в мягком или жидком виде;

– древесно-стружечные, производящиеся из обработанной древесины и коры дерева.



Плавающий пол на лагах.

Иногда встречаются ситуации, когда несущая способность перекрытия не дает возможности создать массивную стяжку при помощи бетона. Тогда на помощь приходит плавающий пол созданный на основе лаг. Непосредственно к перекрытию они крепятся при помощи специальных креплений. Полученное пространство тщательно заполняется шумоизоляционным материалом. После чего все это закрывается верхним слоем из фанеры, листов ДСП или ОСБ. Наглядно схема такого пола находится на рисунке 2.



Увеличение эффективности плавающего пола на лагах.

Повышение изоляции ударного шума конструкции по типу «плавающий пол на лагах» происходит, если:

  • сделать максимально возможную высоту лаг;
  • сделать максимально возможную массу настила;
  • в качестве изоляционного слоя использовать материалы с большим коэффициентом шумопоглощения;
  • производить монтаж лаг при помощи опор с минимальной резонансной частотой;
  • не допускать контакта настила полового покрытия со стенами и другими перегородками.

shumoizolacia.ru

Как сделать звукоизоляцию пола своими руками

Вы радушный человек и любите принимать гостей? У Вас маленькие дети, шумные непоседы? В подобных случаях ковра на полу или линолеума с мягким основанием для гашения шума недостаточно. Если хотите избавить себя от выяснения отношений с соседями снизу, сделайте для пола настоящую хорошую звукоизоляцию! Разумеется, хорошо, когда качественную звукоизоляцию имеют все конструкции квартиры не только пол, но и стены, и потолок. Здесь мы рассмотрим как сделать звукоизоляцию пола своими руками.

Содержание
1. Как сделать плавающий звукоизолирующий пол своими руками.
2. Как сделать плавающий звукоизоляционный пол по лагам.
3. Звукопоглощающие напольные панели.
4. Гранулированная эластичная смесь.
5. В заключении о звукоизоляции пола.

Рассмотрим несколько конструкций пола обеспечивающих качественную звукоизоляцию.

Как сделать плавающий звукоизолирующий пол своими руками

Одним из способов решения вопроса является – «плавающий пол». Суть его в том, что стяжка и паркетная доска не соприкасаются со стенами и между ними и полом не образуются «мостики» передающие звук.

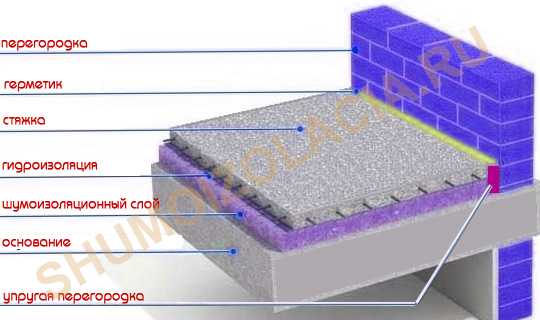

Конструкция звукоизоляции проста: на основание укладывается звукоизолирующий слой из стекло-, минераловатных плит, или вспененных полимеров. Далее цементно-песчанная стяжка, сверху упругая подложка и покрытие.

Подробно технологический процесс выглядит следующим образом:

1. Зачищаем и выравниваем основание.

2. При использовании минеральной ваты по основанию расстилаем паробарьер защищающий ее от парообразной влаги. Стыки паронепроницаемой прослойки проклеиваем.

3. По периметру стен вертикально укладываем упругий разделительный слой из вспененных полимерных материалов. Именно он обеспечивает нашему полу «плавающие» свойства. Перед установкой плинтусов остатки слоя обрезаем.

4. Укладываем минераловатные плиты. Если в перекрытии располагаются коммуникации – укрываем их упругим материалом.

5. Поверх звукоизолирующего слоя расстилаем полиэтилен. Он не даст цементному молочку из стяжки проникнуть в слой минваты.

6. Заливаем цементную стяжку.

7. Укладываем упругую подложку и покрытие из ламинатной, или паркетной доски.

8. Последний этап – установка плинтусов. Крепим их только к стенам или к полу. Так мы избежим передачи звука через плинтуса.

Можно заменить неудобную к устройству в условиях квартиры цементно-песчанную стяжку, двухслойным покрытием из гипсоволокнистых плит. Слои плит размещаем внахлёст, стыки обрабатываем специальным клеем. На рис. 1 можно увидеть схему классического «плавающего» пола.

Как сделать плавающий звукоизоляционный пол по лагам

Не всегда конструкция перекрытия имеет достаточную несущую способность, чтобы нагружать его стяжкой или плитами. Рассмотрим, как сделать звукоизоляцию пола своими руками в этом случае, выполнив «плавающий» пол на лагах. На перекрытие лаги опираем через эластичные опорные элементы, а между лагами и настилом пола помещаем упругую прокладку. Между лагами укладываем акустический слой минваты. Такое конструктивное решение даёт высокие показатели звукоизоляции при лёгкости конструкции (см. рис. 2)

Звукопоглощающие напольные панели

Ещё один способ ухода от «мокрых» процессов при устройстве звукоизоляции пола – использование звукопоглощающих сэндвич-панелей, относительно нового композитного материала. Панель состоит из 2-х слоёв: мягкая ДВП (МДВП) и экструдированный пенополистирол толщиной 10-100 мм и имеет защитный слой из полимерцементного состава армированного стекловолоконной сеткой.

Укладка таких панелей проста. Черновой пол застилается пароизоляционным слоем. Каждая панель имеет виброизолирующие опоры. Соединяются панели через пазогребневый замок. Поверх панелей укладывают гипсоволокнистые листы, а для большей жёсткости и слой фанеры. Дальше – чистовой пол.

Сэндвич-панели хорошее решение задач изоляции ударного и воздушного шума при высокой скорости монтажа.

Гранулированная эластичная звукоизолирующая смесь

Новый материал на рынке строительной звукоизоляции. Смесь готова к применению и проста в использовании. Она хороша, если перекрытие выполнено некачественно, площадь его велика, а выравнивать нет возможности или желания. Кроме того по каким-либо причинам нежелательно использование и вышеперечисленных конструкционных решений.

Процесс укладки смеси состоит из шести этапов.

1. Убираем строительный мусор.

2. Выполняем кромочный слой. При помощи кисти наносим грунтовочный слой, затем наносим покрытие на стены. Высота должна быть чуть больше высоты звукоизоляционного слоя и защитной стяжки.

3. Укладываем смесь. После обработки периметра помещения укладываем основной слой, в процессе укладки проверяя толщину слоя щупом. Помещение должно иметь хорошую вентиляцию, а в холодный период отапливаться. Через 48 часов состав полимеризуется и готов к нанесению стяжки.

4. Укладываем стяжку. Кромочный слой служит упругим барьером между стяжкой и стеной, не допуская передачи звуковых вибраций от пола стене.

5. Подрезаем кромку и убираем излишек. Процедура проста и выполняется строительным ножом.

6. Герметизируем стык слоем герметика.Смесь хорошо заполняет неровности, не нуждается в укладке паробарьера и в решении вопроса, как сделать звукоизоляцию пола своими руками может представить собой очень удачный вариант.

В заключении о звукоизоляции пола

Звукоизоляция пола, как Вы видите — процесс хлопотный, но этих хлопот стоящий. Качественно выполнив звукоизоляцию, мы обеспечим спокойствие и комфорт не только себе и своей семье, но и соседям.

Рады будем увидеть Ваши комментарии и ответить на Ваши вопросы.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

что представляет собой шумоизоляция пола и какие материалы применяются для шумоизоляции

К наиболее неприятным и вредным внешним факторам относится бытовой шум, который не только раздражает и утомляет. Доказанный факт, что бытовой шум влияет на сердечно-сосудистую и нервную системы. Шумы бывают структурными и воздушными. Первый возникает при механическом действии, от которого вибрация передается через поверхности, к примеру, забивании соседом гвоздя в стену. Воздушный шум — это звук, распространяемый в воздухе: крики или разговоры соседей, звуки аудио- или видеоаппаратуры, лай собаки. Поэтому звукоизоляция также необходима как утепление квартиры или система безопасности.

Звукоизоляция — как решить вопрос

Многим материалам, используемым в строительстве, присущи звукоизоляционные качества. Конечно же, сама проектировка домов предполагает некоторый уровень шумоизоляции. Но если жильцам квартиры досаждают шумные соседи снизу или они и сами не прочь пошуметь, стоит задуматься о дополнительных мерах снижения шума.

Весь процесс начинается с устранения всевозможных отверстий и щелей. Только делать это необходимо не в ущерб жилого пространства. Самым простым и дешевым способом является так называемый «мягкий пол», например, линолеум с войлочной основой или ковролин эффективно справятся с задачей шумопоглощения деревянного пола, только они совершенно не подходят для комнат с высокой влажностью.

Во втором варианте при укладке напольного покрытия используются звукоизолирующие прокладки, которые не должны быть гигроскопичными и обладать высоким уровнем шумопоглощения. Зачастую в качестве таких прокладок используются рулонная пробка, вспененный полиэтилен или волокнистые материалы. Чем выше у материала коэффициент поглощения звука, тем меньше будет слой подложки.

Третий способ, помогающий справится со структурными шумами — «плавающий пол»: напольное покрытие в такой системе совершенно не связано со стенами или межэтажным перекрытием, а звуковые вибрации гасятся за счет сухой стяжки или подложки.

Материалы для обустройства шумоизоляции

Материал для этих целей выбирается в зависимости от способа устройства звукоизоляции. В настоящее время строительный рынок предлагает широкий выбор материалов, однако, основные их компоненты принято подразделять на:

  • минеральные: керамзитовая засыпка, цементные растворы, минеральная вата;
  • древесные: опилки, фанера или древесно-стружечные плиты;
  • силикатные — стекловата;
  • полимерные: пенополистирол, отражающие материалы, жидкие звукоизоляторы.

По степени прочности шумопоглощающие материалы можно подразделить на твердые, полужесткие и мягкие.

Однако при выборе шумоизоляционных материалов основным критерием все-таки остается степень отражения и поглощения звука.

Для шумоизоляции напольного покрытия в квартире используются:

  • акустические материалы;
  • многослойные подложки из стекловолокна;
  • кашированные стекловолокнистые плиты;
  • звукопоглощающие плиты или маты на основе минеральной ваты;
  • ленточные шумоизоляционые прокладки;
  • виброакустические герметики;
  • гипсоволокнистые плиты в системе «плавающий пол»;
  • сухая стяжка с применением звукоизолирующей засыпки;
  • рулонный вибродемпфирующий материал;
  • перфорированный гипсокартон;
  • листы ДСП;
  • МДФ-панели со шпоном;
  • целлюлозное звукопоглощающее напыление;
  • пенополиуретановые плиты.

Акустические материалы

Звукопоглощающая способность этой группы материалов обусловлена их ячеистым, волокнистым или зернистым строением. Степень жесткости такого материала различная.

Выпускаются акустические материалы в виде плит и рулонов с коэффициентом звукопоглощения в среднем 0.7.

Весь ряд данных материалов условно можно разделить на три группы:

  1. Первая группа включает каменную вату, изготовленную из горно-базальтовой породы. В основном выпускается в виде матов и плит с толщиной слоя 50 мм.
  2. Ко второй группе относятся экструдированные полистирольные пенопласты, которые благодаря структуре хорошо гасят вибрации и ударные шумы.
  3. Третья группа основана рулонными битумно-полимерными материалами, отличительной чертой которых является высокая степень поглощения звука при небольшой толщине.

К тому же они обладают еще и гидроизоляционными свойствами.

Технология «плавающего пола»

Данная технология подразумевает полное отсутствие жесткой связи между напольным покрытием и конструкциями здания, позволяет не только изолировать помещение от шумов, но и работает как теплоизоляция.

В системе «плавающий пол» выделяются три вида:

  • бетонный плавающий пол;
  • сухая стяжка;
  • сборное покрытие.

Первый вид применяется при необходимости создать прочное основание, а также при монтаже «теплого пола», так как бетон обладает высокой теплопроводностью и в данном варианте является элементом отопительной системы. На плиты перекрытия укладывается пароизолирующий материал, который препятствует потерям тепла. Поверх пароизоляции кладут звукоизоляционный материал. В качестве изоляции применяется пенополистирол, плиты из минеральной ваты или стекловолокна или засыпка. По периметру помещения закрепляется кромочная изолирующая лента. Затем по маячным рейкам выполняется цементно-песчаная стяжка с применением армирующей сетки.

Функция сухой стяжки, второго вида «плавающего пола», заключается в создании основания для финишного покрытия. Представляет собой слой изоляции, заключенный между парозащитной и гипсоволокнистыми плитами. В качестве «начинки пирога» применяется минераловатные маты, обладающие наиболее высоким индексом снижения шумов ударного характера, пенопластовые плиты либо керамзитовая засыпка.

Выполненная поверх уложенной на основание пола парозащиты засыпка, выравнивается согласно маякам и трамбуется. Поверх засыпки, начиная от угла, монтируются гипсоволокнистые плиты, скрепляемые между собой при помощи клея и саморезов. Образовавшиеся технологические зазоры закрывают изоляционной лентой или герметиком.

Небольшая толщина полученного в результате основания — преимущество данной технологии при звукоизоляции небольших по высоте помещений.

К последнему виду — сборному покрытию — относятся шпунтовано-досчатый пол, ламинат, паркет и тому подобное. Укладывается данный тип пола на покрытое изоляционным материалом основание. В качестве изоляции зачастую выступает пенополиэтилен — эластичный материал с ячеистой структурой. Также нашли применение целлюлозные и пенополистирольные материалы. При такой технологии выполнения напольного покрытия, толщина слоя должна быть не больше 5 мм. Важная особенность при проведении работ по сборке пола — ровная плоскость основания.

Пробковые подложки

Тепло- и звукоизоляция, выравнивание поверхности — основные функции этого материала. Пробковый материал обладает ячеистой структурой и чаще всего используется в качестве подложки под линолеум или ламинат. К плюсам пробковой подложки также относится устойчивость действию влаги, то есть можно без опасений применять этот материал во влажном помещении. На основе пробковой крошки выпускаются пробковые листы, пробко-резиновая и битумно-пробковая подложки. Срок службы такого материала составляет около 40 лет.

Тексаунд

Одним из новейших звукоизоляционных материалов является тексаунд. Этот материал состоит из двух слоев — войлока и специально разработанного полимера. Звукоизоляционная мембрана применяется в офисах, промышленных зданиях, частных домах и квартирах. Материал имея толщину 3.7 мм практически не уменьшает высоту помещения. Поставляется тексаунд в рулонах.

Данный звукоизоляционный материал обладает:

  • высоким показателем плотности;
  • эластичности;
  • шумопоглощения;
  • большим сроком эксплуатации, который приравнивается к сроку службы здания в целом.

Единственный недостаток текстаунда заключается в его большом весе, что влечет за собой трудности в перевозке и необходимости усиления перекрытия.

Для шумоизоляции пола тексаунд укладывается поверх гидроизоляционной пленки войлочной стороной вверх, затем делается стяжка (толщина слоя 5 мм) и после этого делается чистовое напольное покрытие.

При использовании данного материала в сочетании с волокнистыми плитами, тексаунд войлочной прослойкой предварительно приклеивается к плите. После монтажа ГВЛ все стыки закрываются шпаклевкой.

В настоящее время, хоть технологии устройства звукоизоляции не стоят на месте, добиться абсолютной тишины не получится. Во-первых, чтобы добиться почти 100% шумопоглощения слой изоляции должен быть весьма внушителен, что повлечет сокращение жилого пространства и большие затраты. А во-вторых, при абсолютной тишине у человека могут начаться слуховые галлюцинации, и появляется психический дискомфорт. Тишина должна быть комфортной, а не абсолютной.

Отзывы пользователей

Год назад переехал в панельный дом. Ужас! Можно было, не напрягаясь слышать все, о чем говорят соседи снизу. Встал вопрос о звукоизоляции. Так как стяжка в доме была качественно сделана предшествующими владельцами, на нее уложили фанеру, поверх которой пробковые листы и ламинат. Очень доволен эффектом — тихо и хорошо!

Дмитрий, г. Омск

Нам «повезло» с молодыми соседями сверху, шумели они дико. Затем все прекратилось. Поинтересовались в чем дело. Оказывается, они сделали «плавающий пол», стремясь сохранить тепло, а получилось еще и тихо. Так как остались звуки снизу, мы с мужем задумали также сделать звукоизоляцию. «Плавающий пол» нам сделали быстро и чисто. Сверху постелили линолеум. Конечно вышло недешево, но того стоит. Теперь не можем нарадоваться.

Елена, г. Москва

www.nashpol.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
