Почему теплый пол не греет до заданной температуры: причины и решения. Что делать если теплые полы не греют

причины и решения. Что делать если теплые полы не греют

Электрический теплый пол – превосходный способ обеспечить дома комфорт и уют. В то же время, как и во всяком деле, здесь могут быть свои нюансы.

Что нужно учесть, чтобы результат оправдал ваши ожидания, как убедиться, что теплый пол функционирует нормально и что можно сделать, если полученная температура пола оказалась ниже, чем та, на которую вы рассчитывали или пол вообще не греет (перестал нагреваться, или вообще никогда не работал, а на нашей практике бывало и такое…)?

Что делать, если теплые полы не греют? В некоторых случаях ситуацию можно спасти. О том, как это сделать, вы можете узнать из этой статьи. Вы также можете обратиться за консультацией к нашим специалистам по указанному выше телефону.

Причина 1. Неправильный выбор греющего кабеля, недостаточная теплоизоляция

Довольно часто причиной недостаточного нагрева электрического теплого пола является неправильный выбор типа и мощности греющего кабеля (см.

Выбор греющего кабеля), отсутствие должной теплоизоляции в случаях, когда она необходима. Это особенно актуально при самостоятельном выборе и установке теплого пола. Общая рекомендация тут только одна: пользуйтесь услугами специализированных фирм и профессионалов, знающих все тонкости монтажа своей продукции. Это поможет избежать «сюрпризов» и скорее всего, выйдет дешевле, чем привлечение «многопрофильных» специалистов. Теплосветло осуществляет бесплатный монтаж систем теплого пола нашим клиентам с весны 2011 года.

Несколько слов об объективных способах оценки температуры теплого пола.

После включения и нагрева (может занимать от 30 до 90 минут в зависимости от толщины обогреваемой поверхности – стяжки и плиточного клея, мощности теплого пола и т.д.), температура поверхности пола в месте установки термодатчика должна сравняться с той, что установлена на терморегуляторе. О том, какую температуру рекомендуется выставлять для помещений с теплыми полами, можно прочитать в соответствующей

статье об оптимальной температуре теплого пола. После достижения необходимой температуры, нагрев пола (питание) отключится, о чем сообщит тот же терморегулятор: перестанет гореть соответствующая лампочка или индикатор.

Причина 2. Неправильный монтаж

Иногда имеет место выключение терморегулятора при слабо нагретом теплом поле. Почему это происходит? Возможная причина – неправильная установка термодатчика – он установлен либо слишком близко к греющему кабелю, либо вообще лежит на нем.

При правильно выполненном монтаже, выставленная температура с точностью до 1-2 градусов соответствует желаемой, в чем можно дополнительно убедиться при помощи ИК-термометра, мгновенно измеряющего температуру поверхности. Если же индикатор нагрева горит постоянно и пол не нагревается до требуемой температуры, следующим шагом будет выяснение причины неисправности.

Причина 3. Механическое повреждение кабеля

Если теплый пол не греет совсем, прежде всего, нужно проверить целостность и исправность греющего кабеля: он мог быть поврежден после укладки, например, при укладке плитки или заливке стяжки. Для этого кабель отключается от предварительно отключенного терморегулятора и замеряется сопротивление между его греющими жилами. Сопротивление должно соответствовать значениям, указанным в паспорте теплого пола с небольшим (в пределах 5%) допуском.

При отсутствии информации по паспортному сопротивлению кабеля (эта информация зачастую не заполняется или отсутствует в гарантийных талонах), можно самостоятельно определить сопротивление по формуле –

Сопротивление кабеля (Ом)=напряжение (220 В или др.) В в квадрате/мощность кабеля Вт.

Также проверяется сопротивление между греющей жилой и оплеткой кабеля (т.н. сопротивление изоляции). Нормальное значение сопротивления изоляции – от 1 МОма.

Если замеры сопротивления позволили выявить повреждение греющего кабеля, необходимо искать место механической неисправности и при его обнаружении произвести ремонт теплого пола.

Причина 4. Поломка терморегулятора или датчика температуры

Если целостность греющего кабеля сомнений не вызывает, проверяем правильный монтаж и исправность термостата (терморегулятора). Все соединительные клеммы (греющего кабеля, питания и термодатчика) должны быть хорошо и плотно затянуты. Проверяем напряжение на выводах греющего кабеля – оно должно быть равным напряжению питания при включенном терморегуляторе.

Нужно проверить и сопротивление датчика температуры пола, если он имеется (зависит от типа терморегулятора). Значения сопротивления в зависимости от температуры приводятся в инструкции или паспорте терморегулятора.

При неисправности терморегулятора или датчика производится их замена, что при профессионально выполненном ранее монтаже делается достаточно быстро и просто.

Причина 5. Низкое напряжение питания

В отдельных домах напряжение питания, подаваемого теплому полу значительно ниже того, на которое рассчитано это изделие, что и вызывает его пониженную эффективность. Более того, мощность теплого пола уменьшается сильнее, чем падает напряжение питания (см. формулу выше), т.е. при уменьшении напряжения всего на 10%, мощность падает аж на 19 %!

В случае, если существует вероятность того, что в вашем доме питающее напряжение ниже нормы (она высока, например, для загородного дома), рекомендуем учитывать это при выборе греющего кабеля, отдавая предпочтение тем, которые обеспечат хороший запас удельной мощности для ваших условий. Ведь, как говориться, запас карман не тянет.

Если предусмотреть подобную ситуацию не удалось, и теплый пол действительно плохо греет при пониженном напряжении, можно попробовать применить устройства для повышения напряжения. Зачастую оправдано применение стабилизаторов напряжения на весь дом или квартиру. К сожалению, эти устройства достаточно дороги и громоздки. Некоторые стабилизаторы позволяет обеспечить напряжение даже большее номинального (220 В), что также может использоваться для увеличения мощности электрических теплых полов, при условии соответствия максимально допустимым значениям напряжения для конкретных греющих кабелей.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Ещё по этой теме:
Ремонт теплого пола
Стоимость ремонта теплого пола

Не греют электрические теплые полы что делать –

Что делать, если не греет теплый пол

Теплый пол не греет — выясняем причины и устраняем проблему

Теплый пол используется для подогрева напольного покрытия. Вопреки распространённому мнению о том, что теплыми полами можно отапливать помещение, это не так. В то же время, работая вместе с радиаторами отопления, теплые полы могут отдавать своё тепло и внутрь комнаты.

Рассмотрим с сайтом remstroisovet.ru основные причины, из-за которых теплый пол может не греть, и что в данном случае следует предпринять для устранения проблемы.

Если не греет электрический теплый пол

Если такая проблема появилась с электрическими теплыми полами, и они перестали греть, то, причин этому, может быть несколько:

• Возможно, вышел из строя терморегулятор. Именно данный элемент электрических полов отвечает за «старт» включения нагревательной пленки или кабеля в работу. Если вышел из строя терморегулятор, то, соответственно, теплый пол работать не будет.

• Сгорел датчик температуры. Эта такая маленькая штучка, которая расположена непосредственно в самом теплом полу. Температурный датчик передаёт данные терморегулятору, а тот, в свою очередь, «думает», нужно ли включать теплые полы. При выходе из строя датчика температуры, электрические полы, также, работать не будут.
• Проблемы с нагревательным кабелем, возможно, он повреждён. Подумайте над тем, когда именно перестал греть теплый пол. Возможно, перед возникновением этой проблемы, осуществлялись какие-то ремонтные работы, и нагревательные элементы теплого пола были повреждены.

Рассмотрим, что можно сделать, в данном случае, чтобы «оживить» теплый пол, и он начал греть. В том случае, если электрический теплый пол перестал включаться, то искать проблему нужно в терморегуляторе. Сначала необходимо извлечь терморегулятор из монтажной коробки, а затем посмотреть, все ли провода подключены к его клеммам.

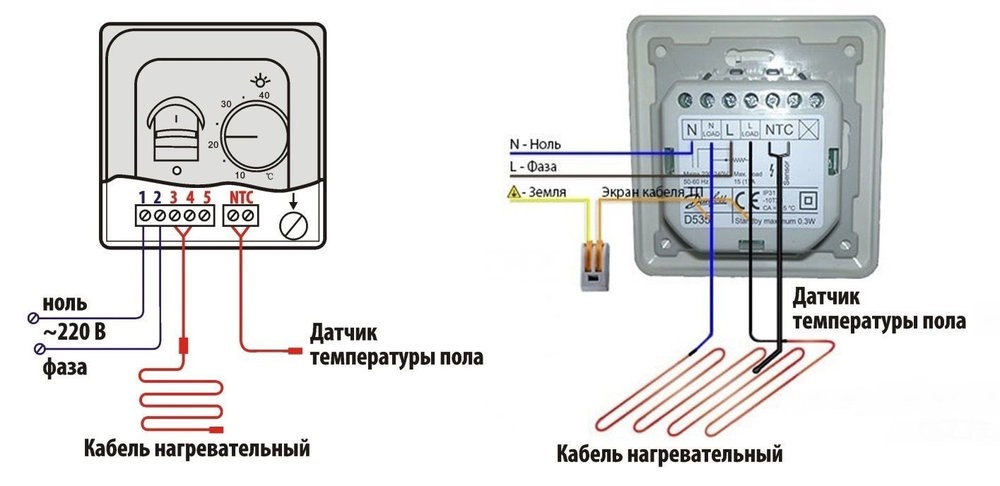

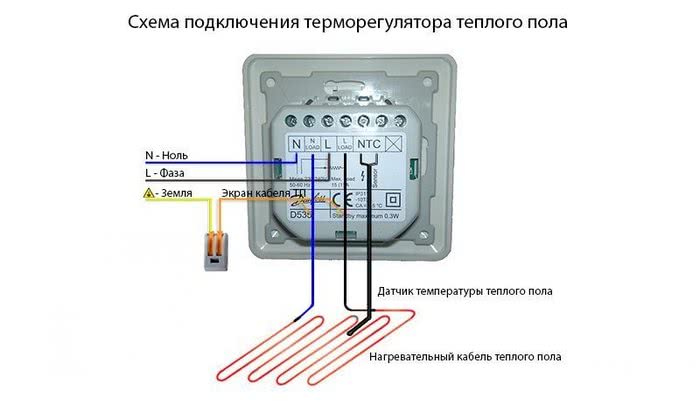

Как проверить терморегулятор теплого пола

Если есть под рукой мультиметр, то проверьте, поступает ли на терморегулятор теплого пола напряжение. Проверить напряжение можно также и обычной индикаторной отвёрткой, но лучше, всё-таки, использовать мультиметр, так как фаза может и быть, а вот ноль отсутствовать.

В некоторых терморегуляторах очень важно соблюдать полярность подключения: L — это фаза, а N — ноль. Также необходимо проверить и все остальные клеммы, к которым идут провода, они должны быть надёжно обтянуты.

Если питание к терморегулятору подходит, а проблем с клеммами нет, то, возможно, вышел из строя датчик температуры теплых полов. Поэтому, прежде чем нести терморегулятор в ремонт или покупать новый, обязательно убедитесь в работоспособности температурного датчика.

Чтобы проверить и сам терморегулятор, и датчик температуры, не разбирая теплых полов, достаточно подключить к ним обычную лампочку. Для этого к клеммам подключения кабеля теплых полов, подсоедините контакты от лампочки, а затем включите терморегулятор. Если после изменения температуры на терморегуляторе, раздастся щелчок и лампа загорится, то, терморегулятор исправен.

Как проверить датчик температуры теплых полов

Для того чтобы проверить работоспособность датчика температуры теплых полов, потребуется строительный фен, а также знать, где именно расположен датчик. Не выключая лампу, возьмите строительный фен и нагрейте тот участок теплого пола, где расположен температурный датчик.

При повышении температуры пола, датчик должен подать команду терморегулятору, и тот, выключит лампу.

Если именно так и произошло, то, скорее всего, повреждены нагревательные элементы теплых полов. Часто именно так и происходит по причине вмешательства со стороны третьих лиц или же из-за срока давности. Нередко после пяти лет эксплуатации теплого электрического пола, отваливается провод датчика температуры, или возникают другие, не менее серьёзные проблемы.

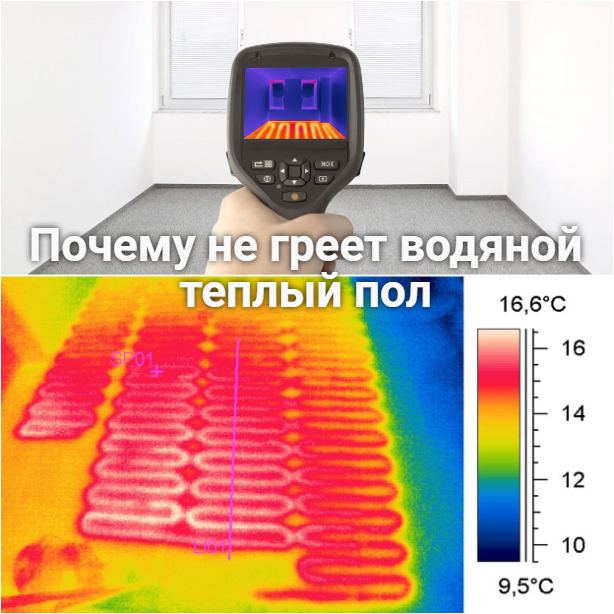

Что делать, если не греет водяной теплый пол

В случае с водяными теплыми полами, частой причиной, из-за которой они могут не греть, является завоздушивание. При возникновении данной проблемы достаточно развоздушить теплый пол, и он тут же начнёт нормально греть.

Для развоздушивания теплых полов, на коллекторе имеются специальные развоздушиватели. Обратите внимание, что колпачок, сверху, на их корпусе, должен быть практически полностью откручен. Если это не так, то воздух просто не выходит из труб, и теплые полы не греют по причине этого.

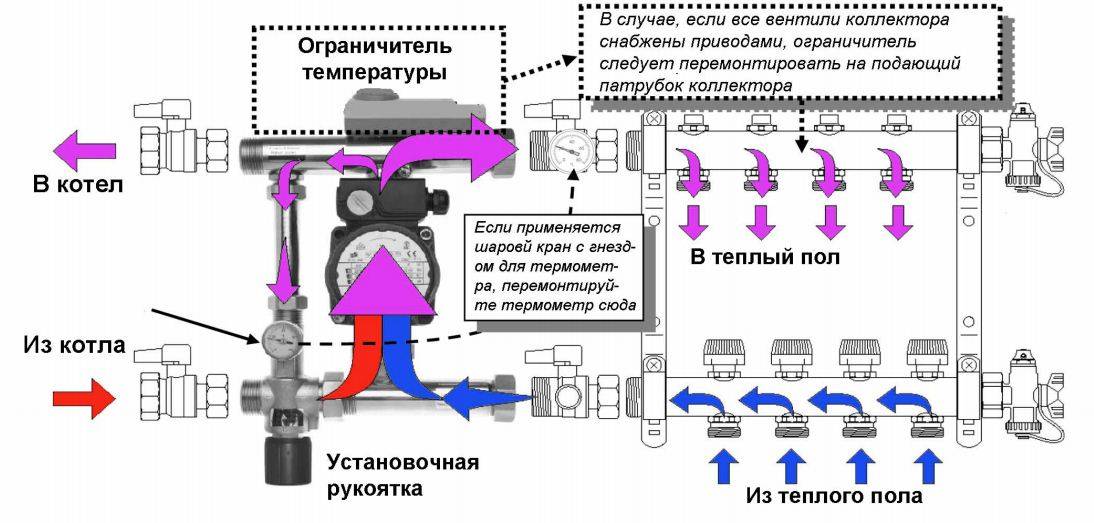

Кроме того, следует убедиться в работоспособном состоянии циркуляционного насоса. Для этого возьмите плоскую отвёртку и выкрутите болт, расположенный на корпусе насоса.

При поступлении питания, крыльчатка насоса должна вращаться, а из отверстия проступать небольшое количество воды. Если из насоса брызжет тонкая струя, то это указывает на то, что работа насоса нарушена, и возможно, придётся осуществлять его ремонт в дальнейшем.

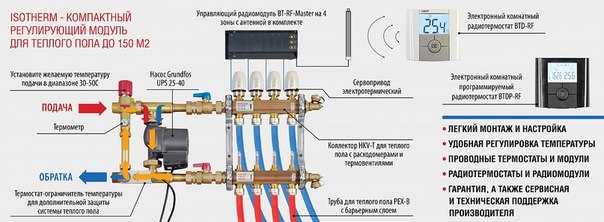

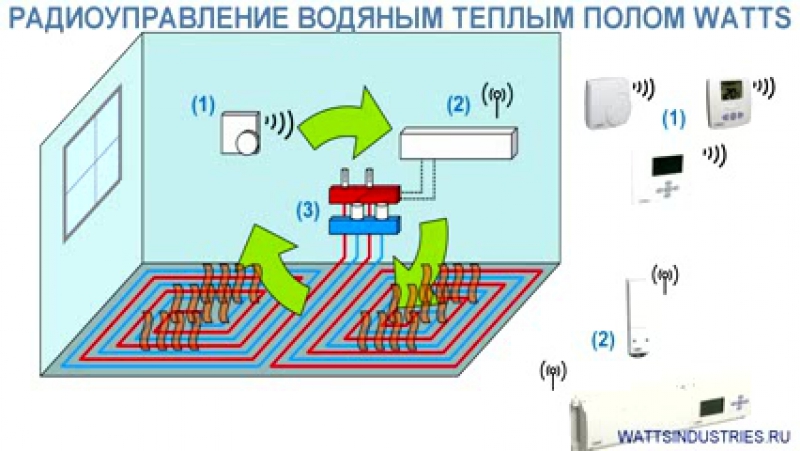

Не стоит забывать и об автоматике, если на коллекторе теплых полов установлены термоголовки или другие регулирующие устройства. Возможно, также как и в случае с электрическими полами, вышел из строя датчик температуры, и контура теплого пола, оказались вследствие этого, автоматически перекрытыми.

Теплосветло

c 9:30 до 21:30, без выходных

Группа товаров

Теплый пол не греет?

Укажите контактные данные в форме обратной связи или позвоните по тел. 458-45-67 с 9:30 до 21:30

Подробней о ремонтах — в разделе Ремонт теплого пола.

Советы по ремонту

Теплый пол плохо греет: причины и решения

• размер шрифта уменьшить размер шрифта увеличить размер шрифта

Электрический теплый пол – превосходный способ обеспечить дома комфорт и уют. В то же время, как и во всяком деле, здесь могут быть свои нюансы.

Что нужно учесть, чтобы результат оправдал ваши ожидания, как убедиться, что теплый пол функционирует нормально и что можно сделать, если полученная температура пола оказалась ниже, чем та, на которую вы рассчитывали или пол вообще не греет (перестал нагреваться, или вообще никогда не работал, а на нашей практике бывало и такое…)?

Что делать, если теплые полы не греют? В некоторых случаях ситуацию можно спасти. О том, как это сделать, вы можете узнать из этой статьи. Вы также можете обратиться за консультацией к нашим специалистам по указанному выше телефону.

Причина 1. Неправильный выбор греющего кабеля, недостаточная теплоизоляция

Довольно часто причиной недостаточного нагрева электрического теплого пола является неправильный выбор типа и мощности греющего кабеля (см. Выбор греющего кабеля), отсутствие должной теплоизоляции в случаях, когда она необходима. Это особенно актуально при самостоятельном выборе и установке теплого пола. Общая рекомендация тут только одна: пользуйтесь услугами специализированных фирм и профессионалов, знающих все тонкости монтажа своей продукции. Это поможет избежать «сюрпризов» и скорее всего, выйдет дешевле, чем привлечение «многопрофильных» специалистов. Теплосветло осуществляет бесплатный монтаж систем теплого пола нашим клиентам с весны 2011 года.

Несколько слов об объективных способах оценки температуры теплого пола.

После включения и нагрева (может занимать от 30 до 90 минут в зависимости от толщины обогреваемой поверхности – стяжки и плиточного клея, мощности теплого пола и т.д.), температура поверхности пола в месте установки термодатчика должна сравняться с той, что установлена на терморегуляторе. О том, какую температуру рекомендуется выставлять для помещений с теплыми полами, можно прочитать в соответствующей статье об оптимальной температуре теплого пола. После достижения необходимой температуры, нагрев пола (питание) отключится, о чем сообщит тот же терморегулятор: перестанет гореть соответствующая лампочка или индикатор.

Причина 2. Неправильный монтаж

Иногда имеет место выключение терморегулятора при слабо нагретом теплом поле. Почему это происходит? Возможная причина – неправильная установка термодатчика – он установлен либо слишком близко к греющему кабелю, либо вообще лежит на нем.

При правильно выполненном монтаже, выставленная температура с точностью до 1-2 градусов соответствует желаемой, в чем можно дополнительно убедиться при помощи ИК-термометра, мгновенно измеряющего температуру поверхности. Если же индикатор нагрева горит постоянно и пол не нагревается до требуемой температуры, следующим шагом будет выяснение причины неисправности.

Причина 3. Механическое повреждение кабеля

Если теплый пол не греет совсем, прежде всего, нужно проверить целостность и исправность греющего кабеля: он мог быть поврежден после укладки, например, при укладке плитки или заливке стяжки. Для этого кабель отключается от предварительно отключенного терморегулятора и замеряется сопротивление между его греющими жилами. Сопротивление должно соответствовать значениям, указанным в паспорте теплого пола с небольшим (в пределах 5%) допуском.

При отсутствии информации по паспортному сопротивлению кабеля (эта информация зачастую не заполняется или отсутствует в гарантийных талонах), можно самостоятельно определить сопротивление по формуле –

Сопротивление кабеля (Ом)=напряжение (220 В или др.) В в квадрате/мощность кабеля Вт.

Также проверяется сопротивление между греющей жилой и оплеткой кабеля (т.н. сопротивление изоляции). Нормальное значение сопротивления изоляции – от 1 МОма.

Если замеры сопротивления позволили выявить повреждение греющего кабеля, необходимо искать место механической неисправности и при его обнаружении произвести ремонт теплого пола.

Причина 4. Поломка терморегулятора или датчика температуры

Если целостность греющего кабеля сомнений не вызывает, проверяем правильный монтаж и исправность термостата (терморегулятора). Все соединительные клеммы (греющего кабеля, питания и термодатчика) должны быть хорошо и плотно затянуты. Проверяем напряжение на выводах греющего кабеля – оно должно быть равным напряжению питания при включенном терморегуляторе.

Нужно проверить и сопротивление датчика температуры пола, если он имеется (зависит от типа терморегулятора). Значения сопротивления в зависимости от температуры приводятся в инструкции или паспорте терморегулятора.

При неисправности терморегулятора или датчика производится их замена, что при профессионально выполненном ранее монтаже делается достаточно быстро и просто.

Причина 5. Низкое напряжение питания

В отдельных домах напряжение питания, подаваемого теплому полу значительно ниже того, на которое рассчитано это изделие, что и вызывает его пониженную эффективность. Более того, мощность теплого пола уменьшается сильнее, чем падает напряжение питания (см. формулу выше), т.е. при уменьшении напряжения всего на 10%, мощность падает аж на 19 %!

В случае, если существует вероятность того, что в вашем доме питающее напряжение ниже нормы (она высока, например, для загородного дома), рекомендуем учитывать это при выборе греющего кабеля, отдавая предпочтение тем, которые обеспечат хороший запас удельной мощности для ваших условий. Ведь, как говориться, запас карман не тянет.

Если предусмотреть подобную ситуацию не удалось, и теплый пол действительно плохо греет при пониженном напряжении, можно попробовать применить устройства для повышения напряжения. Зачастую оправдано применение стабилизаторов напряжения на весь дом или квартиру. К сожалению, эти устройства достаточно дороги и громоздки. Некоторые стабилизаторы позволяет обеспечить напряжение даже большее номинального (220 В), что также может использоваться для увеличения мощности электрических теплых полов, при условии соответствия максимально допустимым значениям напряжения для конкретных греющих кабелей.

У вас сломался теплый пол? Мы починим! Укажите контактные данные в форме обратной связи или позвоните по тел. 309-7-123 с 9:30 до 21:30 в любой день, без выходных!

Ещё по этой теме:
Ремонт теплого пола
Стоимость ремонта теплого пола

Устройство теплого пола, поиск и устранение его неисправностей

Теплые полы становятся необычайно популярными, несмотря на свою относительно высокую стоимость. Тепло, исходящее от поверхности пола, не только согревает воздух в помещении, но и дарит ощущение комфорта, позволяет ходить по дому без обуви и безо всякого преувеличения создает атмосферу домашнего уюта. Особенно это касается помещений с холодным кафельным покрытием пола – ванных комнат, кухонь, коридоров. Но и ламинат или линолеум все чаще скрывают под собой пленочный инфракрасный теплый пол.

Монтаж теплых полов технически не особенно сложен, но вот неисправности такого пола могут принести настоящую головную боль. Пол смонтирован, возможно, что даже залит бетонной стяжкой, и вдруг выясняется, что теплый пол не работает. Что же делать? Попробуем разобраться в этой ситуации.

Устройство теплого пола

Для начала необходимо определиться с устройством электрического теплого пола. Он, в общем случае, состоит из следующих элементов: термостата (регулятора), датчика и собственно греющего кабеля. Кабель бывает саморегулирующий (изменяющий свое сопротивление в зависимости от температуры) или резистивный, сопротивление которого условно от температуры не зависит. В любом случае через кабель пропускается электрический ток, который нагревает проводник, окружающую его изоляционную оболочку, бетонную стяжку и так далее. Если длина кабеля при этом выверена с достаточной точностью, кабелю и изоляции не угрожает повреждение от температуры.

Именно из-за требований термической стойкости кабели теплых полов нельзя резать в произвольном порядке: если греющий провод будет слишком коротким, его сопротивление окажется низким, ток возрастет и вызовет повреждения. Наиболее распространены два вида кабеля:

1) единый двухжильный провод, часто связанный основой в виде сетки и заглушенный с одной стороны. Такой кабель обычно монтируется в бетонную стяжку. Резать его нельзя категорически, поэтому он подбирается строго под площадь помещения, свободную от мебели или сантехники.

2) два магистральных одножильных провода, расположенных параллельно друг другу и соединенных греющими проводами. Это тоже кабель, монтируемый в стяжку. Отличается он тем, что его можно разрезать при монтаже строго поперек, не опасаясь за целостность изоляции.

Пленочный инфракрасный пол работает немного по-другому, но с точки зрения любого электрика – он тоже просто цепь активных сопротивлений. Удобен пленочный пол тем, что из-за его небольшой толщины он может быть установлен под любое напольное покрытие. Резать пленку пола можно, но только поперек и по специальным разметочным линиям.

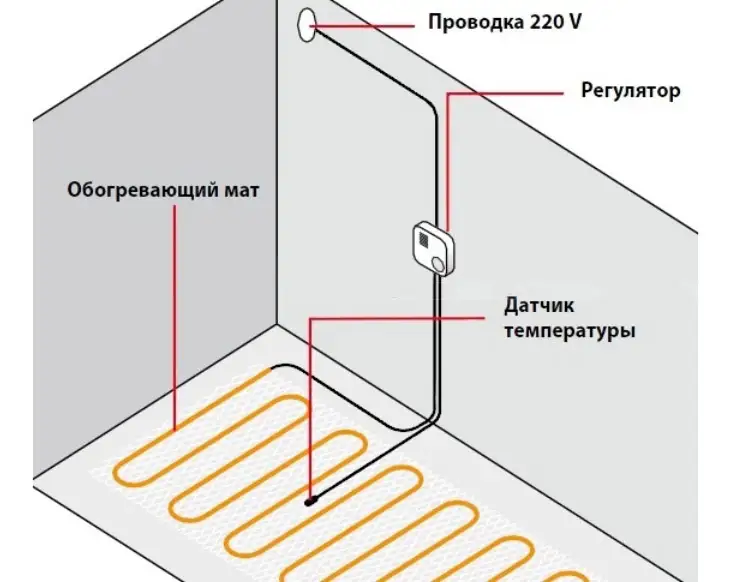

Термостат теплых полов, или, как его часто называют, регулятор, — это электронное устройство, управляющее подачей напряжения на греющийся провод теплого пола. К клеммам L и N термостата подключаются, соответственно, «фаза» и «ноль» бытовой сети 220 вольт, а провода самого теплого пола подключаются к клеммам, имеющим цифровые обозначения и точно указанным в паспорте регулятора.

В ходе работы термостат постоянно сравнивает температуру среды вокруг греющегося кабеля или пленки пола с температурой, заданной пользователем. Если температура оказывается ниже задания, на теплый пол подается напряжение, возникает электрический ток и происходит нагревание. Когда же температура достигает необходимого уровня, термостат отключает питание и ток течь прекращает.

Выводы о текущей температуре в пространстве вокруг теплого пола термостат делает благодаря термодатчику, который чаще всего заливается в стяжку пола вместе с полом в специальной оболочке. Термодатчик – это резистор, сопротивление которого прямо пропорционально температуре. Выводы этого резистора тоже подключаются к специальным клеммам регулятора.

Непосредственно теплый пол в виде кабеля или пленки, а также регулятор с термодатчиком всегда можно приобрести отдельно на свой собственный выбор – подавляющее большинство марок и моделей сочетаются прекрасно. Дорогие регуляторы, кроме прочего, оснащаются различными дополнительными функциями: такими, как часы с будильником или встроенный радиоприемник. Но суть остается прежней – это просто регулятор температуры пола.

Неисправности и возможные способы решения проблем

Первая неисправность, которая может прийти в голову – это отсутствие напряжения на входе. Сработал автоматический выключатель (для теплого пола желательно дифференциальный) или повреждена линия. Проверить это совсем не сложно: у большинства регуляторов наличие напряжения на входе индицируется символами на ЖК-экране или свечением специального светодиода. Если же этим признакам вы не доверяете, то можно аккуратно вынуть регулятор из подрозетника и замерить напряжение на клеммах L и N мультиметром.

Если питание в порядке, то мы имеем троих «подозреваемых»: теплый пол, регулятор и датчик. Теплый пол можно проверить, измерив его сопротивление постоянному току. Поскольку нагрузка, которую представляет собой такой пол, носит чисто активный характер, то это сопротивление будет равно реальному сопротивлению греющего кабеля.

Итак, замеряем сопротивление кабеля или греющей пленки и делаем выводы. Делим напряжение сети (220 вольт) на полученное сопротивление в Омах – получаем ток, теоретически протекающий через теплый пол. Этот ток вновь умножаем на 220 вольт и получаем мощность, потребляемую полами из сети. Затем мы можем сравнить эту мощность с паспортным значением теплого пола. Если окажется, что полы потребляют существенно большую мощность, то это свидетельствует о наличии коротких замыканий и, скорее всего, повреждений изоляции. При этом некоторая часть пола может не работать, а другая – напротив, будет греть с большей силой, но, вероятно, недолго, так как повышенный ток быстро приведет кабель в негодность.

Слишком маленькая потребляемая мощность говорит о том, что в цепи кабеля есть обрывы, пропускающие электрический ток, но повышающие сопротивление цепи. Это приводит к снижению эффективности работы теплого пола и нестабильной его работе.

Если паспортная мощность пола вам неизвестна, то ее можно определить приблизительно, исходя из расчета 150 ватт на каждый квадратный метр.

Практически полное отсутствие сопротивления кабеля теплого пола говорит о том, что в цепи есть короткое замыкание. Если речь идет о кабеле, заливаемом в пол, то вопрос о поиске неисправности снимается, потому что замена или ремонт кабеля, расположенного в полу, возможны крайне редко. Если это пленочный пол, то можно поднять покрытие и попытаться найти место, где возникло короткое замыкание.

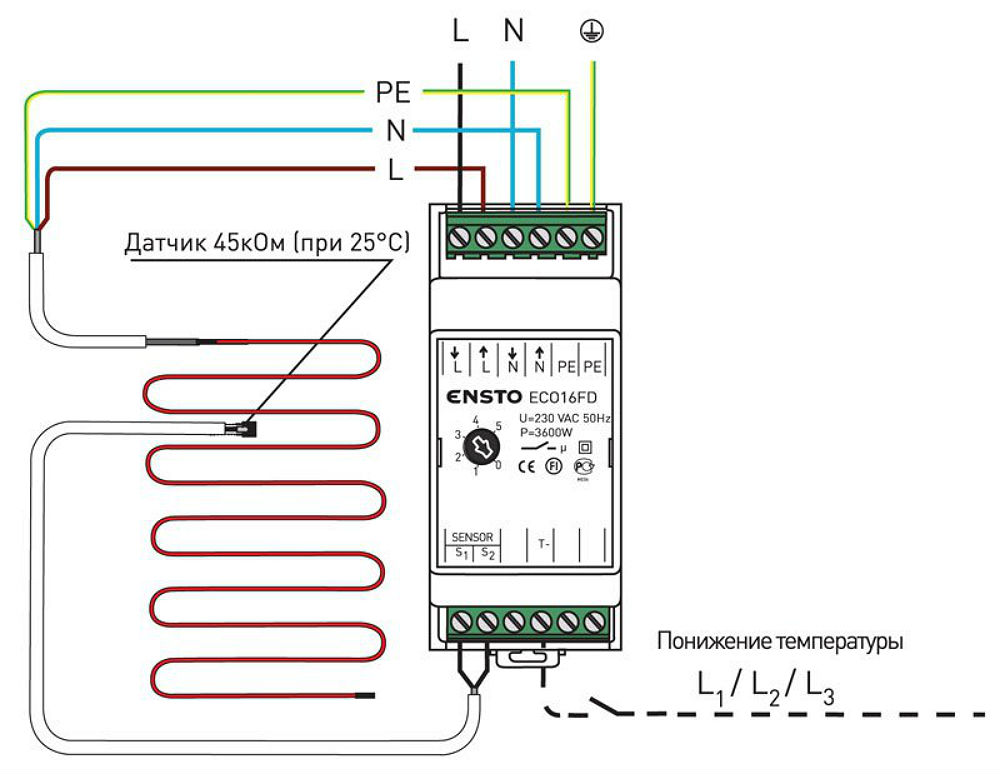

Если сам пол, слава богу, оказался исправен, то переходим к термодатчику. Поскольку датчик является по своей сути резистором, то у него должно быть какое-то активное сопротивление. Исчисляется оно обычно килоомами, а измеряется мультиметром на соответствующих пределах. При этом надо учитывать, что сопротивление датчика впрямую зависит от его температуры (на то он и датчик). Например, для датчика, номинальное сопротивление которого составляет 10 кОм, показания мультиметра могут изменяться от 22 кОм при температуре 5 градусов до примерно 6 кОм при 40 градусах. Определить пропорцию и критически оценить состояние вашего термодатчика получается не так уж и трудно. Некоторые цифровые регуляторы при неисправности датчика выдают на свой дисплей соответствующее сообщение.

Заменить датчик возможно даже для заливаемых полов, так как устанавливается он в специальной защитной трубке, выходящей наружу. Максимум придется немного повредить стену, чтобы до нее добраться. Датчики для теплых полов находятся в свободной продаже и по совсем невысокой цене.

Если же и датчик оказался в порядке, то, скорее всего, вышел из строя сам регулятор. Проверить его можно при помощи все того же мультиметра. Подключаем к термостату питание, подсоединяем датчик, а концы, ведущие к теплому полу, откидываем. Выставляем максимальную температуру. Внутреннее реле должно включиться, и на клеммах, предназначенных для подключения пола, должно появиться напряжение. Выворачиваем ручку регулятора в обратную сторону и выставляем минимальную температуру. Реле должно сработать, а мультиметр показать отсутствие напряжения на рабочих клеммах.

Неисправность регулятора теплых полов – это неисправность, позволяющая обойтись малой кровью. Действительно, намного проще и легче заменить регулятор, чем вскрывать напольное покрытие и искать способы замены самого теплого пола. Замена датчика – тоже не всегда приятная процедура, поэтому, если ваш теплый пол перестал работать, лучше надеяться, что дело только в регуляторе.

Почему не греет теплый пол? Ремонт электрического теплого пола

Конструкция «теплый пол» становится все более популярной, заменяя традиционные методы обогрева помещений. Установка системы достаточно проста, но неквалифицированная укладка может повлечь за собой последствия. Так, нередко после монтажа выясняется, что электрический теплый пол не греет.

Разобраться в сложившейся ситуации помогут два способа решения задачи:

1. Вызов мастера. Здесь придется терпеливо ждать прибытия специалиста, приготовить наличные и ждать, когда же система заработает.
2. Самостоятельная починка. Если хозяин дома разбирается в системах отопления или просто дружит с техникой, то выяснить причину может и самостоятельно.

Но в любом случае ремонт электрического теплого пола – обязательная процедура в таких ситуациях.

Плохо греет кабельный теплый пол: основные причины

Прежде чем принимать скоропостижные решения о неисправной работе, нужно объективно оценить работу системы. Для этого понадобится выполнить 2 простых действия:

1. Запустить отопление на 30–90 минут. Время разогрева напрямую зависит от качества изоляции и толщины финишного покрытия.
2. Подождать, пока температурный режим не будет отвечать установленной на датчике температуре. После должного нагрева рабочей поверхности устройство отключится, а индикатор перестанет светиться.

Ремонт теплых электрических полов будет нужным только в случае, когда время разогрева будет значительно дольше нормированного, а лампочка на терморегуляторе не отключится. Пришло время выяснить, почему не работает теплый электрический пол. Виной тому могут стать следующие факторы:

1. Неверный подбор греющих проводов. Вид и мощностные характеристики кабеля выбираются, исходя их технических условий работы с полом. При самостоятельном проектировании всегда остается риск провести неверные расчеты. Исправить такие недочеты помогут лишь квалифицированные специалисты. Потому при монтаже и разработке нужно быть предельно внимательным.
2. Неточности при установке. Монтажник может не просчитать всех нюансов работы с конструкцией, особенно если он неопытен. Работоспособность системы зависит от корректной установки термодатчика. Если его монтировать неправильно, то можно не дождаться полного нагрева системы никогда. Соответственно, хозяина дома ждет холодная зима.
3. Повреждения проводки. Если делалась стяжка или укладка плитки, то есть вероятность того, что кабель был поврежден.

4. Поломка датчика температуры. Необходимо проверить соединения. Клеммы должны находиться в плотно затянутом положении. Также стоит проверить напряжение на выводах проводов. Значение должно быть таким же, как и при включенном термодатчике. Кроме того необходимо замерить сопротивление устройства.

Чем больше падение напряжения, тем ниже мощность пола!

1. Отсутствие тепловой изоляции, неверно подобранная толщина материала. Недочет особенно ощутим на первых этажах. Чем тоньше слой теплоизоляции, тем больше значение теплопотерь. Нередко пользователи жалуются, что не греет электрический теплый пол, ищут причины неисправности. Но дело не в самой системе обогрева, а в неверных расчетах теплоизоляции. Если же теплый пол уже установлен и нет возможности повысить его эффективность, то стоит уменьшить теплопотери путем монтажа дополнительных изоляционных материалов.

Как починить кабель теплого пола

Неисправность проводов – одна из основных причин неполадок всей системы. В результате электрический теплый пол не греет. Основная причина поломки может скрываться за непредвиденным механическим повреждением проводов. Чаще всего это происходит во время стяжки или при работе плиточников. Чревато это выходом из строя всего обогрева комнаты или определенной зоны.

Справиться с проблемой поможет диагностика. Проверить наличие повреждений можно следующим образом: отключить его от термодатчика, измерив после этого электрическое сопротивление. Здесь нужно пройтись по участкам между всеми жилами, чтобы не пропустить возможной неисправности. Сверять значение нужно с паспортными данными устройства. Допускается погрешность в пределах 5%. Наиболее распространенными случаями считаются:

1. Мультиметр показывает нулевое сопротивление. Это значит, что в системе произошло короткое замыкание. Чаще всего неприятная ситуация случается после перегрева либо неверно рассчитанного сечение проводов.
2. Измеритель показал бесконечность. Это даст понять, что в конструкции произошел обрыв кабеля или его перегорание. Стоит проверить соединительные элементы системы.

Ремонт кабеля теплого пола своими руками предполагает не только диагностику, но и выявление места поломки, устранение неисправного узла. Когда прибор показывает корректное значение, то следует перейти к диагностике другого элемента обогрева – терморегулятору.
Система может работать не на полную мощность по одной простой причине: иностранные разработчики предполагают, что теплый пол будет питаться от сети 230 В, когда в действительности соотечественники подключают кабель к источнику 220 В. Здесь и кроется потеря мощности.


Как отремонтировать теплый пол электрический, видео

Ремонт терморегулятора электрического теплого пола

Среди возможных причин того, почему стал плохо греть электрический теплый пол, стоит выделить неправильную установку термодатчика. Проявляется такая поломка следующим образом: время от времени терморегулятор будет отключаться, несмотря на то, что пол еще не разогрелся.


Почему не греет электрический теплый пол? Ремонт терморегулятора, видео

Среди возможных причин такой ситуации может быть некорректный монтаж устройства. Чаще всего неопытный домашний «специалист» размещает его очень близко к кабелю нагревания. Нередко датчик лежит прямо на проводах обогрева. А чего еще ждать в такой ситуации от прибора? Конечно, он будет «думать», что пол разогрелся до предела, и будет отключаться с целью пожарной безопасности.
Ремонта терморегулятора электрического теплого пола можно избежать, если правильно установить устройство. Корректный монтаж подразумевает не только правильное размещение датчика, но и наладку температурного режима с точностью до 2 °C. Проверить работу датчика позволит современный инфракрасный термометр.

Если же терморегулятор постоянно включен (это видно по горящему индикатору), то необходимо задуматься над проверкой теплого пола, после чего уже выяснять причину поломки.

Что делать, если пробил электрический теплый пол?

Случается так, что при установке пленочной конструкции, заливке бетоном или монтаже плитки можно пробить провода теплого пола. Конечно, заметить это сразу невозможно, но поломка проявит себя при включении системы. Тогда и будет заметно, что пленочный теплый пол не греет.
Первым делом нужно определить, где именно произошла поломка. Если удалось определить, что кабель нагревания был пробит, то стоит найти место пробоя. Снять линолеум или ламинат не составит проблем. Гораздо сложнее придутся работы по демонтажу плитки. После вскрытия финишного покрытия, как правило, пробоя не будет видно. Далее нужно разрезать кабель. Так появится участок для прозвона. Определив пробой, нужно соединить все разрезы и пробои муфтами.


Альтернативой может стать применение пайки и трубок термоусадки. Замотав все места вмешательства изолентой, стоит запечатать аварийное место.

Попадание влаги в систему критично. Если система установлена в душе, необходимо использовать влагоизоляцию.

Все неисправности электрического теплого пола можно отремонтировать самостоятельно. Важно лишь определить, где произошла поломка.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:

  А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!

  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.

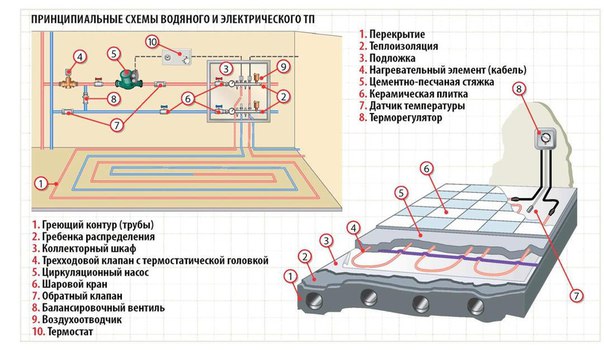

Основа знаний про теплый пол

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.



Монтаж водяного теплого пола Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.  Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.
  Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.  Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.

  Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере – терморегулятор Mycond ORB FAN.
  Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.

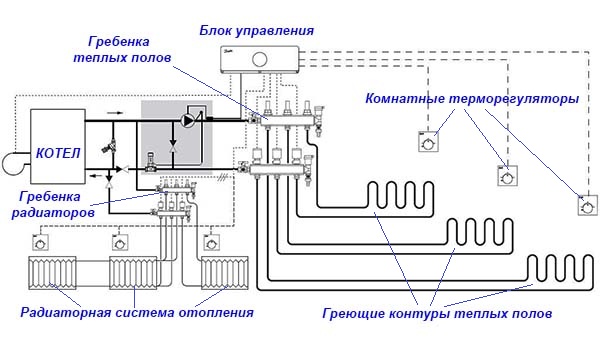

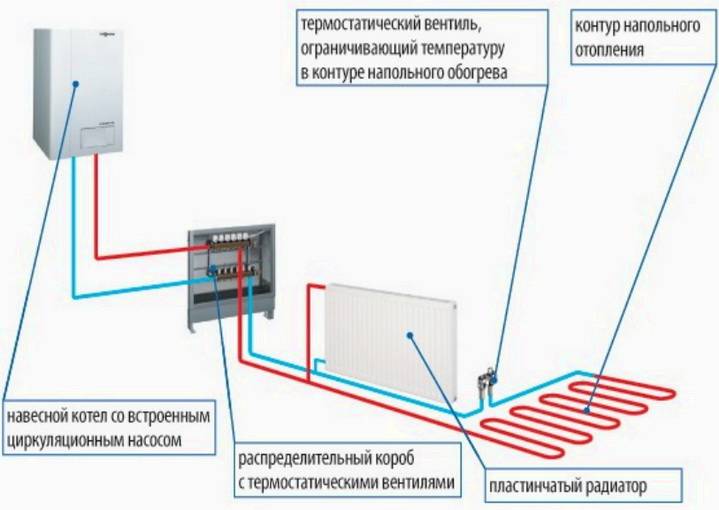

  Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.
Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.




Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.

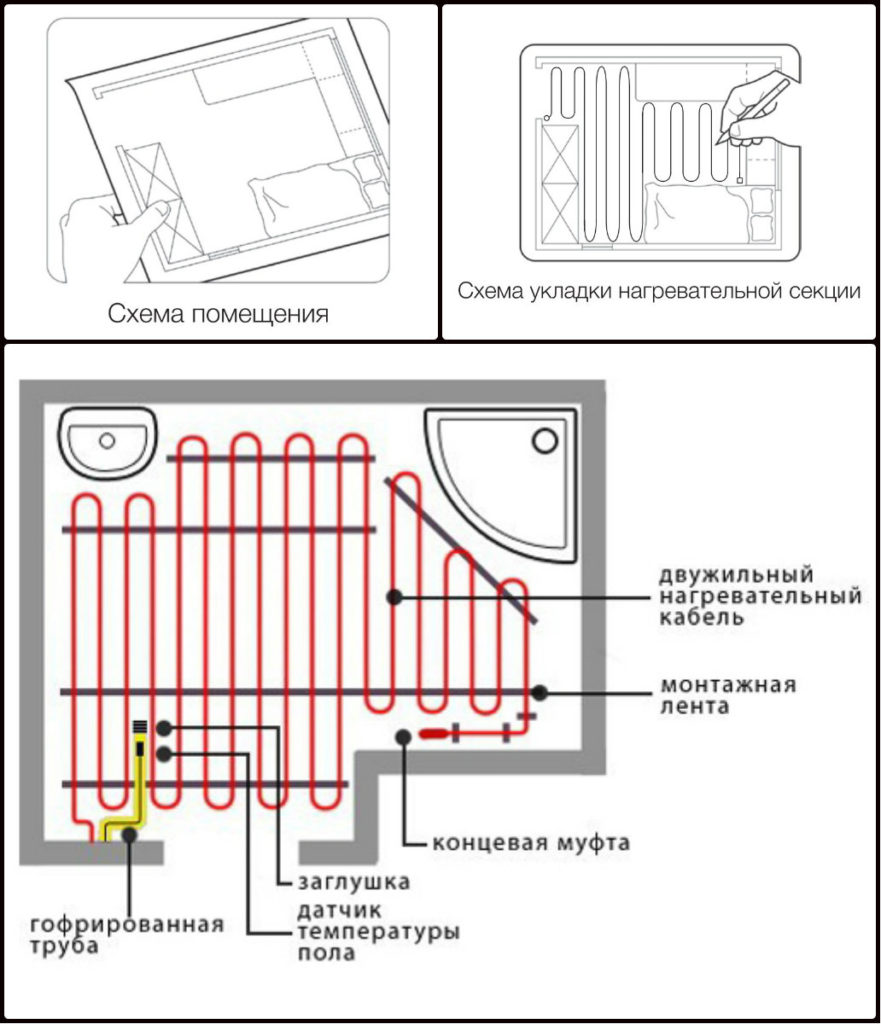

  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку



  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.

  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

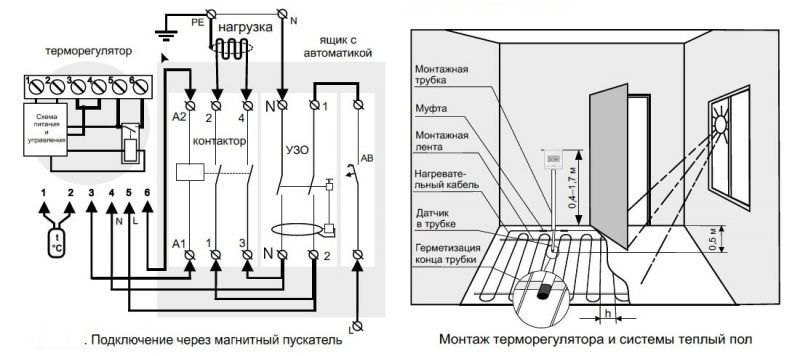

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.

  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!

  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.



Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.


Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.



Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:

1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;


2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;


3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;


4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.

  Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.



Статьи на подобную тему:

Управление теплым полом | Danfoss

Теплый пол создает непревзойденный комфорт в помещении и позволяет дополнительно сэкономить до 10% энергии на отопление. В загородных домах распространены водяные теплые полы, тепловая энергия для которых берется от того же источника тепла, которым отапливается весь дом. Такая энергия получается значительно дешевле электрической, и эксплуатационные затраты на водяные теплые полы существенно ниже, чем на распространенные в городских квартирах электрические теплые полы. Рассмотрим, какое оборудование необходимо для комфортной работы водяного теплого пола.

В зависимости от напольного покрытия, максимальный комфорт достигается при температуре поверхности 23-26 С. Слишком высокая температура пола вредна для здоровья, поэтому в своде правил по отоплению установлена максимальная средняя температура поверхности пола в жилых помещениях 26 С. Чтобы достичь такой температуры на поверхности, в трубопроводы теплого пола нужно подавать теплоноситель с температурой 35-40 С. Проходя по трубопроводам теплого пола, теплоноситель остывает. Температура воды на выходе из змеевика теплого пола должна быть на 5-10 С ниже температуры на входе, иначе перепад температур будет ощущаться ногами, что некомфортно.

Котел нагревает воду до 60-80 С чтобы обеспечить подготовку горячей воды и прогреть радиаторы. Температура на входе и выходе из котла отличается, как правило, на 20 С. Чтобы обеспечить необходимую температуру для водяного теплого пола, применяют узлы смешения. Узел смешивает остывшую воду на выходе из теплого пола с горячей водой от котла и подает воду с температурой 35-40 С в контур теплого пола. Насос узла смешения обеспечивает циркуляцию воды в контуре теплого пола и небольшую разницу температур на входе и выходе из петли теплого пола, не более 10 С. Термостатический элемент с чувствительным элементом в подающем патрубке обеспечивает постоянную температуру в контуре теплого пола. Значение температуры можно отрегулировать в пределах 20…50 С в зависимости от толщины стяжки и типа напольного покрытия.

Теплый пол состоит из нескольких контуров. Как правило, один контур отапливает до 15 м2. Для достижения комфорта необходимо распределить теплоноситель по контурам теплого пола в соответствии с нагрузкой, т.е. длиной каждого контура. Для этого используют специальные распределительные коллекторы с преднастройкой. Преднастройка представляет собой прецизионный клапан со шкалой настройки. Каждому промаркированному положению соответствует определенное проходное сечение клапана. Положение каждого клапана определяют по таблице в зависимости от длины петли контура. Корректность настройки можно проверить с помощью расходомеров, установленных в каждом контуре.

С помощью узла смешения и коллекторов с расходомерами достигается подача необходимого количества теплоносителя в каждое помещение, пропорционально площади помещений. Но требуемая мощность отопления не постоянна. Она меняется в зависимости от времени суток и того, насколько ярко светит солнце, какую температуру воздуха в помещении установил пользователь. Наконец, если в комнате несколько дней никого не будет, владелец может без потери комфорта снизить температуру теплого пола или вовсе выключить напольное отопление.

Для регулировки температуры теплого пола в каждом помещении независимо служат комнатные термостаты с датчиком температуры теплого пола. Комнатный термостат измеряет температуру теплого пола и включает/отключает подачу теплоносителя в контур теплого пола данного помещения. Для включения/отключения подачи теплоносителя служат термоэлектроприводы, устанавливаемые на коллектор теплого пола. Если помещение большое и в одном помещении уложено несколько контуров теплого пола, сигнал от одного комнатного термостата подается одновременно на несколько термоэлектрических приводов – по числу контуров.

Простые комнатные термостаты позволяют автоматически поддерживать заданную температуру теплого пола. Более функциональные модели позволяют автоматически изменять температуру теплого пола, например, прогреть пол ко времени прихода с работы. Проводные модели подключаются с помощью обычного электрического кабеля, для удобного подключения служит распределительная коробка. Беспроводные модели работают совместно с приемником беспроводного сигнала и не требуют проводов для подключения.

Для небольших, не более 10м2, помещений вместо комнатного термостата можно использовать термомеханический регулятор температуры теплого пола. Такой регулятор поддерживает заданную температуру теплоносителя на выходе из теплого пола и, таким образом, управляет температурой самого теплого пола. Термомеханический регулятор не требует электроэнергии и поэтому особенно часто применяется в помещениях с повышенной влажностью – ванных комнатах.

Легко и быстро выбрать оборудование для теплого пола вашего дома можно с помощью бесплатного конфигуратора систем отопления коттеджей. Наглядные изображения и подробное описание позволят даже неспециалисту выбрать оптимальное решение.

Перейти в конфигуратор

Теплый пол не греет. Причины неисправности и способы решения

• Главная
• /Статьи
• /Теплый пол не греет. Причины неисправности и способы решения

После установки теплого пола либо после продолжительного перерыва в его использовании могут появиться проблемы, связанные с работой нагревательной системы. В этом случае лучше всего вызвать специалистов, которые выполнят диагностику оборудования, определят причину поломки и быстро устранят неисправность. В некоторых случаях причину сбоев в работе системы можно определить самостоятельно.

Причины неполадок

1. Неверно выбран греющий кабель, неправильно выполнена теплоизоляция. При выборе мощности кабеля учитывают технические условия того помещения, в котором устанавливается обогревательная система. При ошибке в расчете площади настила либо мощности системы или при использовании недостаточно толстого изоляционного слоя пол может нагреваться недостаточно сильно. Чтобы устранить проблему, нужно вызвать специалистов, которые проверят правильность монтажа системы и устранят неполадки либо объяснят, как это можно сделать.
2. Неправильный монтаж. Если отключение теплого пола происходит сразу же после включения системы, вероятно, неправильно расположен термодатчик.
3. Наличие механических повреждений. Во время монтажа системы может быть поврежден ее греющий кабель. Это может произойти во время заливки стяжки либо в ходе монтажа напольного покрытия. Чтобы понять, исправен ли кабель, теплый пол нужно отключить от терморегулятора, а затем измерить сопротивление жил. Сравнив полученные данные с теми, которые указаны в инструкции к системе, следует убедиться, что отклонение от нормального показателя не превышает пяти процентов.
4. Недостаточное напряжение. Теплый пол может нагреваться слишком слабо из-за чересчур низкого напряжения в электросети дома.
5. Сбои в работе датчика и терморегулятора. Пол может оставаться холодным из-за неисправности регулирующего оборудования.

Почти все вероятные поломки системы являются однотипными, поэтому выявить неисправности при наличии необходимых приборов несложно. Первым делом исключите наиболее простые, банальные варианты. Проверьте, есть ли в сети напряжение. Убедитесь, что не сбились настройки температуры системы.

Если, проделав все перечисленное выше, вы не смогли обнаружить причину холодного пола, повреждение было вызвано одним из трех элементов — греющим кабелем, датчиком температуры либо специальным терморегулятором.

1. Поломка терморегулятора. При поломке этой детали напряжение из электросети в греющий кабель либо в нагревательный мат не подается, вследствие чего не происходит нагрева. Это может быть вызвано обрывом датчика температуры, поломкой терморегулятора либо выключенным автоматом, который находится в щитке питания. Для устранения данной неисправности необходимо измерить при помощи мультиметра омическое сопротивление.
2. Выход из строя температурного датчика. Чтобы проверить работу датчика температуры, необходимо измерить его сопротивление и сверить этот показатель с указанными в техпаспорте данными. Учтите, что при нагревании датчика его сопротивление может незначительно уменьшиться. Если разница показателей существенна, датчик необходимо отключить и заменить новым.
3. Поломка нагревательного кабеля. Если, проверив датчик теплого пола и терморегулятор системы, вы не обнаружили неисправность, проверьте греющий кабель. Для определения создаваемой нагревательным кабелем нагрузки измерьте его сопротивление, а затем сравните этот показатель с данными, указанными в техпаспорте.

Показания приборов помогают установить причину поломки теплого пола. Если данные ниже нормы, повреждена внешняя оболочка кабеля, отвечающего за нагрев. Если сопротивление стремится к нулю, отгорела соединительная муфта или поврежден кабель. Если значения неустойчивы, под оболочку попала вода. Появление на мультиметре знака бесконечности свидетельствует об обрыве или перегорании находящегося в соединительной муфте греющего элемента.

Выполнив диагностику и обнаружив неисправность, вы можете выполнить ремонт самостоятельно либо вызвать специалистов. Квалифицированный мастер качественно, быстро, с минимальными повреждениями вашего напольного покрытия выполнит ремонт нагревательного кабеля.

Понравилась статья? Поделитесь с друзьями!

Что делать, если электрический теплый пол не греет ⋆ Электрик Дома

Причин, почему не греет теплый пол электрический или делает это не в полную силу, много. Поэтому для ремонта сначала нужно произвести диагностику системы. Одни причины неисправности теплого пола легко устраняются собственными силами, другие требуют профессионального подхода и специального оборудования. Как же определить тип поломки и ликвидировать ее?

Диагностика поломок электрического пола

Неисправность теплых полов может привести к полному выходу из строя оборудования или снижению эффективности его работы.
В первом случае можно приступать к диагностике сразу.Во втором сначала нужно объективно оценить работу системы.
Дело в том, что владельцы квартир часто переоценивают способность электрических теплых полов обогревать помещение. В результате им кажется, что система работает недостаточно эффективно.

Если греет не в полную силу

Чтобы объективно оценить работу электрического пола, засеките время, за которое он нагревается, и сравните его со стандартными значениями:

• Комфорт от пленочного пола без стяжки и клеевого слоя начинает ощущаться спустя 10 минут работы системы;
• Матовые полы в клеевом слое нагреваются до температуры, заданной термостатом за 6-8 часов;
• Кабельный теплый пол под толстой стяжкой прогревается сутки.

Если ваши полы укладываются в указанные нормы, то проблем нет. Казаться, что поверхность недостаточно теплая, может из-за разности температур тела (36,6 ^оС) и той, что устанавливается на термостате (20-30 ^оС). Задача электрической системы – обогревать пол и воздух до комфортной для человека температуры, а ее среднее значение составляет всего 21 ^оС.

Если же электрический пол нагревается до рабочей температуры слишком долго или вовсе не может ее набрать, то имеет место хотя бы одна из причин:

• Термический датчик установлен слишком близко к нагревательному элементу. Когда достигается заданная температура, он заставляет терморегулятор отключаться. Но поскольку тепло еще не дошло до напольного покрытия, оно так и остается не прогретым;
• Неисправность датчика. Проверьте напряжение на выводах нагревательного элемента и на питании, не отключая при этом терморегулятора. Показания должны быть одинаковыми. Дополнительно проверьте сопротивление датчика, которое должно совпадать со значением, указанным в паспорте терморегулятора;
• Низкое напряжение. Можно проверить с помощью мультиметра. Напряжение замеряют на клеммах, обозначенных L и N. Перед измерением нужно вынуть терморегулятор из подрозетника. Если напряжение меньше необходимого. То проблема найдена;
• Отсутствие теплоизоляционного слоя. Потери тепла могут быть настолько большими, что ваш пол не сможет прогреться никогда. Вспомните, при монтаже системы вы использовали теплоизоляционные отражающие материалы. Соблюдали ли правила их применения? Это особенно актуально для владельцев квартир на первом этаже;
• Неверно рассчитана мощность. При неправильном расчете теплого пола он не будет греть хорошо.

Из списка возможных причин плохого нагрева пола видно, что большинство проблем можно избежать на стадии расчета и укладки электрической системы. Замеченные ошибки, допущенные во время монтажа, исправить легче до отделки финишным покрытием. А если уже устроена стяжка и уложена плитка, то ремонт электрического теплого пола обещает быть долгим и затратным.

Если не греет совсем

Если не греет теплый пол электрический совсем, то нужно провести диагностику в следующем порядке:

1. Проверьте наличие напряжения. Пол совсем перестает нагреваться только при полном его отсутствии. Если питание есть, то переходите к шагу 2;
2. Проверьте датчик, измерив на нем сопротивление. Если он неисправен, его придется заменить. В противном случае переходите к шагу 3;
3. Проверьте работу регулятора температуры. Его замена – самый простой и дешевый способ починки полов. Если он исправен, переходите к шагу 4
4. Проверьте сопротивление в контурах с помощью того же мультиметра. Если оно не соответствует значениям, указанным в паспорте, то придется искать короткие замыкания или обрывы кабеля.


Если датчик и регулятор температуры исправны, и напряжение есть, а пол все равно не греет, то потребуется его ремонт. Чтобы не демонтировать покрытие целиком, необходим специальный инструмент для поиска неисправностей. Это особенно актуально, если мат или кабель вмонтирован в стяжку, устройство которой – трудоемкое и дорогое занятие.

Устранение возможных проблем

Инфракрасную пленку можно монтировать и демонтировать несколько раз, но она не может служить основным источником тепловой энергии. Полная замена пола потребуется, если он вмонтирован в стяжку, а для обогрева квартиры у него не хватает мощности, или полностью отсутствует теплоизоляция. А в каких случаях возможен локальный ремонт теплого электрического пола, и как он производится? Рассмотрим способы устранения неполадок в системе «теплый пол», начиная от замены терморегулятора и заканчивая ремонтом кабеля.

Как заменить терморегулятор?

Если электрические полы не работают по причине неисправного терморегулятора, то нет смысла ремонтировать этот прибор. Его стоимость невысока, а большинство замен производится вовсе по гарантии. Сначала нужно отключить питание, чтобы работа была безопасной. Затем вскрывается лицевая панель, крепящаяся на защелках или с помощью винтов. На ее место ставится новая, исправная.

Проблемы с напряжением: что делать?

Если повреждена или обесточена линия, автоматически сработал выключатель, то напряжения не будет совсем. И полы нагреваться не смогут совсем. Если же напряжение слабое, то потребуется установка стабилизатора. При снижении напряжения мощность нагревания кабеля уменьшается вдвое. Поэтому покупка и установка стабилизатора – оправданные расходы.

Неправильная установка или поломка датчика температуры

Если термодатчик оказался неисправным, то придется сменить его на новый. Датчики стоят недорого, а ремонт возможен даже при залитых стяжкой полах. Термодатчик всегда устанавливается в защитную медную или пластиковую гофрированную трубку, которая выходит наружу. Но чтобы получить к ней доступ, придется проникнуть внутрь стены. Достав трубку, потребуется всего лишь установить в нее новый датчик. Затем ее монтируют вновь и скрывают следы повреждения стены.

Если же термодатчик расположен близко к греющему кабелю, то нужно будет снять часть напольного покрытия и ликвидировать стяжку в месте, где он установлен. Заливая цементным раствором полученную яму, нужно будет проследить, чтобы датчик принял правильное положение относительно кабеля.

Обрыв кабеля или короткое замыкание

Если датчик, терморегулятор исправны, и есть напряжение, то остается только 2 варианта. Это короткое замыкание или перебитый кабель. В любом случае потребуется демонтаж напольного покрытия и вскрытие стяжки, если она есть. Чтобы найти неисправный участок, нужно профессиональное оборудование. Оно позволит обойтись только локальным ремонтом теплого пола, сэкономит финансовые и временные затраты. Поэтому в случае неисправного кабеля остается только один выход: вызвать специалиста.

О том, чтобы не понадобился ремонт теплого электрического пола, нужно позаботиться еще на этапе его проектирования. Правильный расчет мощности и учет обычных показателей напряжения поможет избежать проблем с недостаточным нагреванием половой поверхности. А правильная установка датчика температуры и проверка исправности электрической системы до устройства стяжки позволят исключить риск демонтажа напольного покрытия для поиска поломок в случае, если, как оказалось, кабель не греет совсем.

Терморегулятор теплого пола с Wi-Fi управлением Electrolux

Терморегулятор теплого пола с Wi-Fi, который экономит

Всем привет! Очень часто производители теплых полов выпускают свои терморегуляторы, которые совместимы только с их же датчиками теплых полов. Спустя какое-то время терморегулятор выходит из строя, приходится покупать новый. И ладно, если терморегулятор этого производителя можно найти в продаже и заменить на идентичный, но чаще всего в продаже их уже нет, и теплый пол дома остается погребенным под слоем плиточного клея или бетонной стяжки, не неся никакой пользы.

В этом тексте мы расскажем вам об универсальном терморегуляторе, который подходит к подавляющему большинству теплых полов, а еще он невероятно красив, имеет wi-fi управление, помогает экономить на электроэнергии и у него идет гарантия целых 5 лет. Друзья, встречайте, терморегулятор Electrolux ThermoTronic Smart ETS-16.



Управление

Модель имеет два варианта управления – механическое и дистанционное, по wi-fi. Механическое управление реализовано гениально просто: изменение температуры происходит при помощи поворотной кнопки, шаг установки tº составляет 0.1ºC. Крутишь по часовой стрелке – увеличиваешь температуру, против – уменьшаешь. Синяя подсветка означает, что теплый пол не греет в данный момент, оранжевая – греет. Текущая и заданная температура выводится на дисплее белыми цифрами.

Терморегулятор Electrolux ThermoTronic Smart ETS-16 Wi-Fi. Вот так лаконично и по-настоящему красиво он выглядит.



Дистанционное управление по Wi-Fi осуществляется из мобильного приложения и открывает очень гибкие возможности по управлению теплым полом: здесь вы можете детально настроить интенсивность его работы вплоть до конкретного часа. Хотите, чтобы теплый пол на кухне работал только в промежутке с 8 до 9 утра, а в гостиной включался с 21-23 каждый вечер? Это все можно настроить (рис. 1), каждый час работы, с точностью до 1/10 градуса. Это по-настоящему круто и очень сильно экономит деньги, вы можете исключить время работы теплого пола в ваше отсутствие, чтобы он не работал вхолостую.

Рис. 1. Интерфейс вкладки по настройке расписания работы теплого пола. Оранжевые квадратики – теплый  пол запрограммирован работать в режиме “комфорт” в эти часы, все остальное время теплый пол не работает.



Даже если у вас в полу лежит какой-нибудь старый кабель, который был смонтирован много лет назад, но он работает, вы всегда можете снять свой старый терморегулятор, установить новый от Electrolux, выбрать нужное сопротивление и получить современное решение и возможность значительно экономить на энергопотреблении. Это супер-современная система управления теплым полом, такой нет ни у кого, только у Electrolux.

Обзор мобильного приложения

Мобильное приложение позволяет управлять не только теплым полом, но еще и другим климатическим оборудованием: кондиционером, увлажнителем, водонагревателем, инверторными конвекторами. Заходим в интересующий нас сегодня раздел – тёплый пол. Сюда вы сами заносите комнаты, наименовываете их удобным для себя образом: детская, гостиная, спальня, ванная.

Здесь сразу выводится средняя температура по дому и средняя температура полов (рис. 2).

Рис. 2. Интерфейс комнаты (представьте, что это детская). Здесь показана текущая tº пола и воздуха, по центру – заданная tº пола и режим его работы.



Если у вас теплый пол не от Электролюкс, то первым делом нужно зайти в раздел «выбор датчика температуры» и выбираем нужный показатель сопротивления.

Рис.3. Выбор нужного сопротивления, если у вас теплый пол не от Electrolux. Вот этот список предустановленных сопротивлений – практически все сопротивления, которые используются у теплых полов.



Далее идем во вкладку «выбора типа управления» и выбираем нужный режим контроля целевой температуры. Выбирайте исходя из вашего датчика – пол/воздух или же пол + воздух. У нашего терморегулятора идет два датчика – пол+воздух.

После этого идем во вкладку «выбор напольного покрытия» и выбираем свой вариант из списка. Каждое покрытие имеет свой верхний порог нагрева и если вы вдруг для ламината случайно выставите 35 градусов, то приложение предупредит вас, что вы его можете испортить и не включит обогрев на этой мощности. Нажмете кнопку «ок» – включит.

Потом идем во вкладку температурные режимы и настраиваем их под себя (рис. 4).

• «Эко-режим» – минимальная целевая температура теплого пола.
• «Комфорт» – оптимальная целевая температура теплого пола.
• «Форсаж» – максимальная целевая температура теплого пола.
• «Отпуск» – минимальная плюсовая температура.
• «Незамерзание» – порог от 5 до 8 градусов.


Рис.4. Интерфейс вкладки с настройкой температурных режимов. Каждый можно подогнать под себя и настроить с точностью до 1/10ºC



В окне «энергопотребление» можно установить стоимость одного кВт энергии, поддерживается до трех тарифов и потом можно увидеть, сколько денег стоило вам использование теплого пола, это очень удобно (рис. 5).

Рис. 5. Интерфейс вкладки по настройке стоимости 1 кВт энергии. Здесь вы потом будете видеть, во сколько денег вам обходится теплый пол (интервал выбираете сами).

Тут же идет регулировка уровня яркости самого терморегулятора, блокировка управления от детей, выбор часового интервала (выбирайте согласно вашей геолокации).



Итог

Это уникальный терморегулятор, который позволяет очень точно и эффективно управлять теплым полом у вас дома. Если вы стремитесь к рациональной экономии, то имеет смысл поставить такой терморегулятор, он сможет заметно экономить деньги, не позволяя теплому полу работать в холостую, а еще он просто изумительно выглядит и имеет пятилетнюю гарантию и подходит ко всем типам теплых полов.
Купить терморегулятор теплого пола Electrolux Thermotronic Smart ETS-16 Wi-Fi можете в нашем интернет-магазине с доставкой по всей РФ и СНГ.





Почему мои полы не теплые?

Излучающее панельное отопление превратилось из любимца индустрии гидроники в 1990-х годах в уважаемую технологию, которая может обеспечить превосходный комфорт в различных областях применения.

Большинство из вас, читающих это, вероятно, спроектировали и / или установили несколько систем излучающих панелей. Во многих случаях эти системы включали покрытие всей площади пола конструктивными элементами излучающих панелей определенного типа: монолитные плиты, тонкие плиты, трубы и плиты и т. Д.Это стало стандартной практикой в ​​отрасли и хорошо работает, когда в домах со средней тепловой нагрузкой устанавливается лучистый пол с подогревом.

Однако по мере уменьшения расчетной тепловой нагрузки на единицу площади пола уменьшается и средняя температура поверхности пола. В доме с хорошей теплоизоляцией средняя температура поверхности теплого пола может быть всего на несколько градусов выше температуры воздуха в помещении. Причина в том, что пол не должен нагреваться для удовлетворения тепловой нагрузки, определяемой настройкой комнатного термостата.

Например: рассмотрим комнату с расчетной тепловой нагрузкой 3000 БТЕ / час и соответствующей температурой воздуха 70F. Помещение имеет размеры 20 футов на 15 футов. Если бы вся площадь пола была покрыта излучающей панелью, требование к восходящему тепловому потоку при расчетной нагрузке было бы:

См. Формулу 1

Среднюю температуру поверхности пола можно оценить по следующей формуле:

См. Формулу 2

Где:

T _{Поверхность} = средняя температура поверхности пола (ºF)

q = восходящий тепловой поток (БТЕ / ч / фут ² )

T _воздух = температура воздуха в помещении (ºF)

Таким образом, для указанного примера:

См. Формулу 3

Эта температура на несколько градусов ниже нормальной температуры кожи рук и ног.Инфракрасный термограф термально комфортной руки в Рис. 1 показывает температуру кончиков пальцев от низкой до середины 80-х годов.

Поверхность пола 75F будет казаться слегка прохладной на ощупь этой рукой, даже если этот пол выделяет достаточно тепла для поддержания температуры в комнате 70F.

Принуждение пола к работе при более высоких температурах приведет к быстрому перегреву помещения и, вероятно, к потере энергии из-за того, что люди открывают окна или иным образом заменяют перегретый внутренний воздух более холодным наружным воздухом.

Также имейте в виду, что средняя температура поверхности пола 75 ° F будет существовать только в расчетный день, когда наружная температура равна или близка к минимальным значениям. Эта средняя температура поверхности пола будет еще ниже в условиях частичной нагрузки.

ПОСМОТРЕТЬ В ЯРКУЮ СТОРОНУ

Даже несмотря на то, что пол с подогревом в здании с низким энергопотреблением может быть не таким теплым, как пол с подогревом в более энергоэффективном здании, он все равно будет теплее, чем полы без подогрева в помещениях, обогреваемых системами принудительной подачи воздуха или плинтусом из ребристых труб.

Кроме того, с точки зрения теплового КПД источника тепла более низкая температура поверхности – это хорошо. Источники тепла, такие как конденсационный котел, водяные тепловые насосы и солнечные тепловые подсистемы, будут работать с высокой эффективностью в сочетании с низкой температурой воды. Чем ниже температура воды, тем выше КПД источника тепла.

Пол, температура поверхности которого немного выше температуры воздуха в помещении, также менее подвержен перегреву из-за непредсказуемого внутреннего притока тепла, например, вызванного солнечным светом или скоплением людей.

Потенциальная «ложка дегтя» заключается в том, что ожидания владельцев теплых на ощупь полов могут не оправдаться. Как многие из вас могут подтвердить, невыполненные ожидания клиентов являются проблемой, даже когда система отопления работает с максимальной эффективностью.

Если покупатель был проинформирован о том, что полы не будут теплыми, даже если внутренняя заданная температура все еще будет поддерживаться, и если он понял и согласился с этим рабочим состоянием, не должно быть никаких нереализованных ожиданий.Однако, если покупатель не может забыть об уютной рекламе лучистого теплого пола и по-прежнему рассчитывает на теплые полы независимо от нагрузки, результат, скорее всего, будет серьезным разочарованием.

Возражение «а я заплатил за теплые полы…» наверняка будет услышан, и перспективы хороших отношений с клиентами устремлены на юг. Тот факт, что установленный вами котел mod / con работает с тепловым КПД 97%, а не 92%, вероятно, не сгладит ситуацию.

Я рекомендую серьезно поговорить с клиентами, которые рассматривают возможность использования теплого пола в здании с низким энергопотреблением. Обязательно объясните, почему полы часто не кажутся теплыми на ощупь, и внимательно выслушайте все их опасения по этому поводу. Если изначальные инстинкты клиента к теплым поверхностям очевидны, подумайте о том, чтобы предложить им некоторые из следующих альтернатив.

КОГДА МЕНЬШЕ БОЛЬШЕ

Существует несколько альтернатив системам теплого пола с полным покрытием, которые обеспечивают разумный баланс между эффективностью источника тепла и желанием владельца иметь теплые поверхности.

Один состоит в том, чтобы уменьшить площадь поверхности излучающей панели, не покрывая всю площадь пола трубами. Если бы размер излучающей панели в предыдущем примере был уменьшен вдвое, необходимый восходящий тепловой поток увеличился бы с 10 до
20 БТЕ / час / фут ² . Это повысит среднюю температуру поверхности пола в условиях расчетной нагрузки от 75 до 80F. Такая более высокая температура поверхности пола, скорее всего, понравится тем, кто ищет полы, «подходящие для босиком».Уменьшение площади панелей до одной трети площади пола в помещении повысит среднюю температуру поверхности пола в условиях расчетной нагрузки примерно до 85 ° F, что является рекомендуемым максимумом для полов, на которых наблюдается продолжительный контакт ног.

Конструктивный подход, заключающийся в том, что не покрывать всю площадь пола трубами, был обычным явлением в те дни, когда медные трубы использовались для систем водяного отопления полов (см. Врезку). Каждая излучающая панель была рассчитана на нагрузку в помещении с учетом удельного восходящего теплового потока и заданной температуры подаваемой воды.

Комната с половиной тепловой нагрузки другой комнаты получит половину квадратных футов площади панелей. Предполагая, что напольные покрытия имеют сопоставимое значение R, этот подход позволяет системе работать с одной температурой подаваемой воды и устраняет необходимость в нескольких смесительных устройствах.

Другой вариант, который хорошо сочетается со зданиями с низким энергопотреблением, – это лучистое потолочное отопление. Большинство потолков с подогревом передают 95+ процентов своей тепловой мощности в виде теплового излучения. Они «светят» тепловым излучением в комнату так же, как светильник направляет вниз видимый свет.

Излучающие потолки с малой массой, такие как конструкция, показанная на рис. , рис. 3 , могут быстро нагреться после холодного пуска. Они идеально подходят для помещений, где желательно быстрое восстановление после неблагоприятных условий. Малая масса также означает, что они могут быстро отключить тепловую мощность при необходимости, что помогает ограничить перегрев при значительном внутреннем притоке тепла.

Для потолочной панели, сконструированной, как показано на , рис. 3 , средняя температура воды 110F может обеспечить тепловую мощность около 28 БТЕ / час / фут
т ² .Рассмотрим эту панель, установленную в здании с низким энергопотреблением с расчетной тепловой нагрузкой всего 10 БТЕ / час / фут ² . Панель должна покрывать лишь около 36% площади потолка, чтобы обеспечить необходимую тепловую мощность. Это значительно снижает затраты на материалы и трудозатраты на установку. Это также позволяет низкотемпературным источникам тепла достичь высокого теплового КПД.

Другой вариант – система, в которой используются панельные радиаторы, а не излучающие панели, устанавливаемые на месте. Панельные радиаторы доступны в различных размерах и формах и, соответственно, в широком диапазоне номинальной тепловой мощности.Наиболее распространенный подход к проектированию – это подобрать размер однопанельного радиатора к расчетной нагрузке типичного помещения, такого как спальня, ванная комната или кухня. Для больших помещений может потребоваться несколько параллельных трубопроводов панельных радиаторов.

Я предлагаю установить размер каждого панельного радиатора в системе таким образом, чтобы он обеспечивал расчетные потребности в обогреве отведенного для него помещения, работая при температуре подаваемой воды не выше 120F. Это поддерживает высокий КПД низкотемпературных источников тепла. Это также увеличивает процентное соотношение лучистого и конвективного тепловыделения и устраняет любые проблемы безопасности, связанные с прикосновением пассажиров к слишком горячим поверхностям.

Панельный радиатор с температурой поверхности в диапазоне от 100 до 115F неизбежно заставит людей приспосабливаться к нему в холодную погоду. Это будет место, куда кладут влажные варежки, перчатки и шапки для быстрого высыхания. Возможно, самое главное, это решение для тех случаев, когда вы просто хотите приложить холодные руки, ноги или дерриер к теплой поверхности.

Рис. 4 – это инфракрасное изображение панельного радиатора, работающего при относительно низкой температуре воды.Обратите внимание на температурный градиент сверху вниз и на то, как он относительно однороден на поверхности радиатора. Это свидетельство хорошо разработанного продукта.

НИКАКИХ ВОПРОСОВ

Я оставлю вас с последней мыслью о теплых полах с более низкой температурой поверхности. Это происходит из того, что я вижу, как люди, которых я сопровождал на протяжении многих лет, отреагировали, когда впервые сказали, что они находятся в помещении с подогреваемым полом. Многие садятся на корточки, кладут руку на пол и затем встают с растерянным выражением лица.Затем они говорят что-то вроде «пол не теплый».

Тогда я задаю вопрос: «Вам удобно?» На что большинство отвечает «да» или, может быть, даже «да, мне очень комфортно». Последний совет, который я предлагаю, звучит так: «Если вам удобно, не беспокойтесь о ощущениях пола». Попробуйте это сделать в следующий раз, когда познакомите кого-нибудь с лучистым теплым полом. <>

Джон Зигенталер, физический факультет, окончил политехнический институт Ренсселера по машиностроению и имеет лицензию профессионального инженера.Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Он также является почетным адъюнкт-профессором инженерных технологий в колледже Mohawk Valley Community College в Ютике, штат Нью-Йорк. Примечание редактора: см. Джона на Modern Hydronics-Summit 2015 в Торонто 10 сентября 2015 г.

Поиск и устранение неисправностей Теплый пол | Руководства по дому

Джерри Уолч Обновлено 19 декабря 2018 г.

Существует два основных типа систем лучистого теплого пола: водяное и электрическое.Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным полом и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

Настенные термостаты

Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате.Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить и легко заменить в случае неисправности.

No Heat

Настенный термостат регулирует линейное напряжение к зональным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск и устранение неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если нет напряжения, у вас сработал автоматический выключатель или перегоревший предохранитель в сервисной панели.Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них.Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

Замена клапана неисправной зоны

Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику.Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем на утечки.

Замена неисправного нагревательного кабеля или мата

Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом. В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата.В последнем варианте установки вам придется снять финишный пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может быть довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, установленного на его диапазон сопротивления. Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

Комната недостаточно нагревается

В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема с термостатом, просто отключите термостат с помощью набора перемычек. Большинство зонных клапанов можно разобрать и очистить, если они не открываются полностью.В случае дефектной секции параллельно подключенных нагревательных кабелей отделите секции друг от друга и проверьте целостность каждой секции.

Предупреждения

Если вам неудобно пользоваться фонарем в непосредственной близости от деревянных конструктивных элементов вашего дома, вызовите сантехника для замены зонного клапана. Использование факела может вызвать пожар в доме.

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением правил электротехники и созданием более эффективной системы вы захотите ее использовать.Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Nuheat Floor Sensor

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола.Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Термостат SunTouch в «Режиме окружающего воздуха»

Вариант 2: Вырежьте часть раствора между плитками.

1. Если ваш гипсокартон уже залит, а ширина швов составляет не менее 1/4 дюйма, вы можете пропустить провод датчика из контрольной точки за стеной и вытащить его через отверстие рядом с полом, используя рыболовную ленту или гвоздь на веревочке.
2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол. Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.

Вариант 3. Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
2. Закрепите датчик в кармане с помощью клея, а затем изолируйте.

Как диагностировать и ремонтировать системы отопления

Как первоклассный дистрибьютор систем теплого пола, мы предлагаем только самые надежные и хорошо спроектированные электрические системы теплого пола.

Иногда нагревательные элементы случайно разрезаются пилой для плитки или лезвиями для очистки раствора, раздавливаются тяжелыми ведрами с цементом или просверливаются при установке дренажа.

Если с вами такое случится, не волнуйтесь! Простые в использовании ремонтные комплекты доступны для каждой системы отопления, и большинство систем можно отремонтировать, даже если они уже были облицованы плиткой. Мы создали эту статью, чтобы помочь вам в устранении неполадок и поиске правильного решения, если у вас возникнут проблемы с вашей системой.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И РЕМОНТ НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ

• Шаг 1. Проверьте сопротивление нагревательных элементов с помощью цифрового мультиметра (омметра).
  • Это единственный 100% надежный способ определить, были ли повреждены нагревательные элементы. Каждый коврик и кабель будут иметь маркировку UL на проводах питания, которая покажет, какое сопротивление должно быть.
  • Если показание сопротивления верное, значит, нагревательные элементы исправны на 100%. В этом случае еще раз проверьте, что в систему подается правильное питание (120 В или 240 В). Если подано правильное питание, а система по-прежнему не работает, проблема может быть в термостате.В этом случае см. Раздел «Устранение неполадок термостата» в конце этой статьи.
  • Если показания сопротивления неверны и пол НЕ был уложен, переходите к шагу 3.
• Шаг 2: Если пол уже был установлен, вам нужно будет найти место разрыва нагревательного элемента.
  • Для этого позвоните нам по телефону 1-866-558-3369, чтобы связаться с техническим специалистом по вашему конкретному продукту.
  • ПРИМЕЧАНИЕ. Если разрыв находится внутри пола душа, его нельзя отремонтировать, так как водонепроницаемое покрытие нарушено.Встроенный GFCI на термостате сработает и не позволит отремонтированному нагревательному элементу работать в душе или влажной зоне.
• Шаг 3. После того, как вы обнаружите поломку в системе, вам необходимо приобрести соответствующий ремонтный комплект в зависимости от продукта, который вы используете, и местоположения поломки.
  • Если нагревательный элемент поврежден, щелкните ссылку вашего продукта, чтобы приобрести ремонтный комплект:
  • Если шнур питания поврежден, щелкните одну из следующих ссылок:

Каждый ремонтный комплект поставляется со списком необходимых инструментов и инструкций, которые вы также можете загрузить в нашем Центре знаний.

СРОК СЛУЖБЫ ТЕРМОСТАТА НАПОЛЬНОГО ОТОПИТЕЛЯ И ГАРАНТИЯ

Если система обогрева не работает и сопротивление нагревательных элементов находится в пределах нормы (на основании маркировки UL, прикрепленной к элементу), то проблема может быть в термостате.

Термостаты для подогрева пола намного сложнее, чем термостаты HVAC, подобные тем, которые вы используете для управления кондиционерами и воздухонагревателями. Поскольку они предназначены для обработки высокого напряжения, поступающего непосредственно с панели выключателя, термостаты для подогрева пола имеют больше механических частей, чем термостаты HVAC, и их высококачественная защита GFCI встроена.Из-за этого они имеют меньший срок службы, чем термостаты HVAC, и в конечном итоге их необходимо будет заменить.

Хотя нередки случаи, когда термостаты нуждаются в замене через 4 или 5 лет, у нас также есть термостаты со сроком службы от 12 до 14 лет. Правильная установка (например, внутри глубокого электрического шкафа и на открытом воздухе, а не внутри шкафа или туалета) может помочь гарантировать, что ваш термостат прослужит как можно дольше, поэтому обязательно внимательно прочитайте инструкции по установке, прилагаемые к вашему устройству. агрегат перед установкой.

На все термостаты, которые мы продаем, предоставляется трехлетняя гарантия производителя. Если у вас возникли проблемы с термостатом, который был установлен менее трех лет назад, позвоните нам по телефону 1-866-558-3369, и мы свяжем вас с техническим специалистом по вашему продукту, который сможет вместе с вами устранить неполадки устройства. и при необходимости замените.

Устранение неполадок | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного выше или ниже, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу на вашем измерителе и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения в сопротивлении вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor должны сниматься только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Отсутствуют показания сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш глюкометр все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» глюкометра, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, это может означать, что один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
• Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления с панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на “стороне линии” на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

• Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
• Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

• Мультиметр показывает короткое замыкание на массу. Обратитесь к производителю. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для сращивания для ремонта. Свяжитесь с нами для получения подробной информации.
• Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
• Мультиметр не обнаруживает замыкание на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли у вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

• Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто сразу при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно. Элемент управления мигает «Предел пола» в нижней левой части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства плиточных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол больше не нагреется.

• Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
• Если два датчика температуры пола соединены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
• Возможно, датчик температуры пола поврежден, его необходимо проверить.Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, установленного на шкале 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
• Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена ​​или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

• Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

• Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям по управлению и убедитесь, что все ваши циклы запрограммированы правильно, и все циклы для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

• Возможно, датчик температуры пола неправильно подключен к системе управления.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления “SunStat” провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
• Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
• Если кажется, что датчик температуры пола находится в правильном диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или позвоните производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

• Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на обратной стороне, и что у вас есть 4 гайки для подключения к системе управления (и гайка 5-го провода для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов должны сниматься только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи обогрева, или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, его необходимо отремонтировать.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Устройство обнаружения повреждений кабеля (только мат)

Поиск неисправностей кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение “стороны нагрузки” блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен посылать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов.Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную оболочку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку.Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неполадок WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

• Установите омметр на достаточно высокую шкалу, чтобы проверить имеющееся у вас изделие. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного высокое или низкое, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо заменить.Если это более старый счетчик, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
• Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик все еще находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Ваш омметр может быть неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

• Если калибровка вашего измерителя не проходит этот тест нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден, и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
• Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении от цепи обогрева, или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и требует ремонта

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на “стороне линии” при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Протестируйте выходное напряжение на “стороне нагрузки” блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверьте мат (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке.Если ваш счетчик обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

• Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое невозможно обнаружить с помощью стандартного омметра. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция контура отопления.
• Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить элемент управления, если он по-прежнему отключает GFI без подключения к системе обогрева пола, устройство управления подключено неправильно или неисправно.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Кабель для подогрева пола сохраняет подогрев пола после того, как он прекратил нагрев

Возможно, управление было “шунтировано”.

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

• Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Проверьте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли он в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющему проводу. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонтного комплекта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов.Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ, чтобы выполнить «Тест мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить проверку мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

• Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр сейчас показывает обрыв цепи или значение сопротивления вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
• Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не передает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения на «стороне нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
• Если имеется амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не сработал, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры, чтобы избежать поражения электрическим током, ПРЕЖДЕ чем поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

• Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты.Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы повторно запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
• Если GFCI в системе управления срабатывает после того, как вода попала на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Почему термостат вашей системы отопления установлен на 68, а не выше 65.

«Здесь холодно или это только мне?» Возможно, вы задавали этот вопрос достаточно раз за последние несколько дней, и вам приходится дважды проверять, на что вы настроили свой термостат. Тем не менее, сколько бы раз вы ни проверяли, вы обнаружите, что вы установили температуру выше 68 градусов, и, к сожалению, она не становится теплее 65 градусов.

В зимние месяцы понятно желание, чтобы в вашем доме было значительно теплее, чем на улице.Когда на улице падает погода, даже 65 градусов тепла может казаться морозным. Поэтому неудобно, когда температура, установленная на термостате, не доставляется.

Очевидно, что-то не так. Теперь вам нужно ответить на вопрос, можно ли эту проблему легко решить самостоятельно или проблему лучше оставить профессиональному специалисту по системам отопления. Ниже мы перечислили несколько вещей, которые вы можете проверить и исправить самостоятельно, прежде чем позвонить специалисту, а также несколько вещей, которые профессионал не только проверит для вас, но и исправит своевременно.

Проверьте свой фильтр

Это должно быть то, чем вы занимаетесь регулярно. Если это полезно, сделайте напоминание в своем календаре, чтобы проверять его раз в месяц, потому что грязный фильтр может вызвать у вас самые разные проблемы. Ваша система в конечном итоге будет усерднее работать, чтобы согреться, вместе с уменьшением воздушного потока. Уменьшение воздушного потока приводит к потере энергии, что, в свою очередь, приводит к дополнительным затратам. Он также может пропускать пыль и грязь в ваш дом, что вызывает проблемы у аллергиков.Всем этим можно помочь, если вы проверяете свои фильтры раз в месяц и заменяете их, когда они начинают выглядеть грязными. Посмотрите наше видео, чтобы узнать, почему и как менять фильтры.

Проверьте свой термостат

Скорее всего, проблема может заключаться в том, что ваш термостат не работает должным образом, и вам просто нужно настроить его, чтобы ваша система снова работала на 100%. Если ваш термостат жестко подключен, дважды проверьте предохранитель или автоматический выключатель, если он работает от батареи, проверьте, не нужно ли заменять батареи. Посмотрев на термостат, проверьте, нет ли на нем грязи или остатков, которые необходимо удалить. Если проблема не исчезнет, ​​вы можете проверить калибровку термостата. Если после проверки калибровки проблемы по-прежнему возникают, мы рекомендуем обратиться к специалисту.

Проверьте свой пилотный фонарь

Если у вас есть старая газовая печь, работающая на природном газе, у вас будет то, что обычно называют запальным светом. Когда вы включаете свою печь, газ будет выходить из основной горелки, и цель пилотной лампы – быть пламенем, которое воспламеняет газ.Одна из основных причин, по которой ваша газовая печь не работает должным образом, заключается в том, что контрольная лампа перестает работать правильно или полностью гаснет. Чтобы проверить свою пилотную лампу, следуйте приведенным здесь инструкциям.

Что специалисты в вашем доме могут сделать для вас

Если ваш дом не отапливается должным образом, вот список вещей, которые мы вам проверим.

• Электрические соединения – Проверка блока управления, проводки и любых дополнительных органов управления или принадлежностей на предмет надежности соединений.Если электрические соединения не тугие или просто плохие, это может привести к небезопасной работе вашей системы отопления.
• Очистка вокруг вашей системы – Если у вас есть внешний блок, проблема может быть связана с грязью, листьями или мусором. Избавление от листьев и мусора вместе с очисткой от грязи позволит вашей системе отопления не работать больше, чем обычно. Системы отопления, которые работают с большей нагрузкой из-за этих факторов, могут потенциально вызвать повреждение системы.
• Регулировка компонентов нагнетателя – Системные нагнетатели помогают контролировать воздушный поток в вашем доме. Если у вас возникнут проблемы с воздушным потоком, эффективность вашей системы может снизиться на 15 процентов. Техник будет проверять различные компоненты: подшипники электродвигателя вентилятора, тягу усилителя и вращение колеса, которые при необходимости будут смазывать.
• Утечки газа и воздуховодов – Возможно, ваша система отопления неисправна из-за утечки в газовой печи или в воздуховодах. Эти утечки могут быть сложными, и в зависимости от того, где находится ваш воздуховод, до них трудно добраться.Если квалифицированный специалист в вашем доме проведет оценку и устранит неисправность, вы сэкономите время и силы, которые потребуются для их поиска.
• Соединения для газа или масла – Очень важно убедиться, что все ваши газовые или масляные соединения, а также давление газа, горение горелки и теплообменник подключены правильно. Если что-то из этого не подключено должным образом, это может стать причиной пожара и вызвать проблемы со здоровьем.
• Общее техническое обслуживание вашей системы отопления – Регулярные настройки могут удвоить срок службы вашей системы отопления, что может сэкономить тысячи долларов на установке новой.Специалисты у вас дома могут выполнять полную настройку системы один раз в год, что поможет избежать дорогостоящих поломок и продлит срок службы вашей системы. Experts in Your Home помогут согреться вечером в самые холодные дни года, а также каждый день в промежутках между ними.

Когда ваша система отопления выходит из строя, и вам нужно позвонить в компанию по ОВК, будьте уверены, что знаете правильные вопросы, которые нужно задать, загрузив наши Вопросы, которые нужно задать при выходе из строя вашей системы отопления.Внутри вы найдете 8 основных вопросов, которые вам следует задать, а также список исчерпывающих вопросов.

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

Что такое системы обогрева электрическими лучистыми полами с подогревом?
Сеть низкопрофильных полностью армированных нагревательных кабелей, помещенных в раствор чуть ниже вашего пола, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

Каковы требования к напряжению, току и мощности?
Warming Systems предлагает продукты, рассчитанные на работу на 120 или 240 В. Система рассчитана примерно на 12 Вт на квадратный фут.

Какой толщины у нагревательного кабеля? 1/8 “

Какие типы полов можно использовать с системами обогрева пола Warming Systems?
Warming Systems Системы обогрева полов предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или шиферных полов.

Что следует учитывать при установке на бетонную плиту?
Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон. Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

Сколько времени нужно, чтобы утеплить пол?
Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств нижнего пола.

Насколько теплее будет пол?
Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

В чем разница между системами на 120 В и 240 В?
Кроме разницы в напряжении, разные усилители. Усилители в системе на 240 В – это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов – 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в счете за электроэнергию.

Требуется ли установка продукта Warming Systems профессионалом?
Продукты Warming Systems разработаны для легкой установки средним мастером, который следит за соблюдением всех местных строительных норм и правил.

Как определить размер системы отопления, необходимой для обогрева пола?
Вам нужно будет точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие труднодоступные места или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте по электронной почте в компанию design @ warmingsystems план этажа с точными размерами.com.

Можно ли проверить систему обогрева перед установкой?
Да, путем измерения сопротивления между черным и белым проводом холодного вывода. Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

У меня странные показания на проводе датчика, что мне делать?
Показание на проводе датчика составляет от 8000 до 12000 Ом, НЕ 8–12 Ом.Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

Можно ли разрезать красный нагревательный элемент? Нет. Длина нагревательного элемента не регулируется.

Могу ли я отрезать серебряный холодный свинец? Да, экранированный холодный конец можно отрезать до нужной длины.

Можно ли отрезать провод датчика температуры пола? Да.

Можно ли перекрывать нагревательный элемент?
№Нагревательные элементы ни в коем случае не должны касаться, пересекаться или перекрывать друг друга. Это приведет к аннулированию гарантии и потребует замены.

Как близко я могу проложить нагревательные кабели?
Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

Как далеко тепло отводится от кабелей?
Тепло излучается не более чем на 2 дюйма в любом направлении кабеля.

Какой раствор использовать?
Используйте раствор на основе модифицированного полимером цемента.

Я случайно порезал красный нагревательный элемент. Что мне делать?
Для ремонта можно приобрести ремкомплект.

Можно ли установить систему отопления на фанерный черновой пол?
Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладную плиту, но систему можно установить и на фанерный черновой пол. Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

На каком расстоянии от стены следует ставить систему отопления?
Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

Требуется ли защита системы подогрева пола GFCI?
Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3. Используйте термостат со встроенным GFCI

Защищен ли термостат GFCI?
Термостат aube by Honeywell (модель Th215-AF-120S / Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI.Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой GFCI. Вы можете приобрести термостат aube by Honeywell модель Th215-AF-GA с защитой GFCI или термостат с сенсорным экраном OJ Electronics UDG4-4999 с защитой GFCI за дополнительную плату.

Можно ли подключить несколько кабелей / матов к одному термостату?

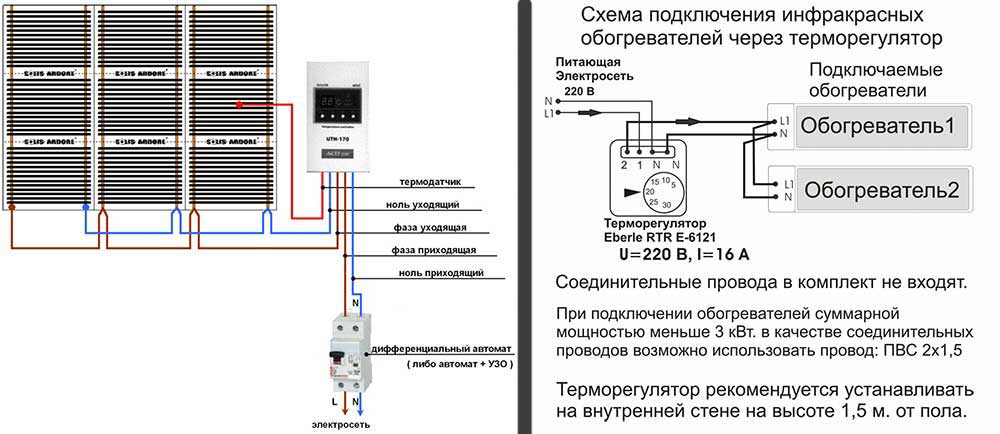

Несколько матов / кабелей можно подключить параллельно к термостату. Коврики / кабели на полу не соединяются.В системах должно быть одинаковое напряжение. См. Следующий вопрос.

Насколько большая система отопления может работать на одном термостате?
Вы можете разместить до 150 квадратных футов системы на 120 В на одном термостате на 120 В и до 300 квадратных футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

Электрический шкаф какого размера мне следует использовать?
Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10 футов холодного конца.

Как близко к унитазу можно поставить систему отопления?
Держите нагревательные провода на расстоянии примерно 6-8 дюймов от восковой печати на унитазе. Если воск нагреется, он может расплавиться.

Почему важен «одиночный» холодный конец?
Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

Сколько длится холодный свинец?
Холодный конец, который подключается к термостату, составляет 10 футов.длинный.

Сколько длится датчик температуры пола?
Датчик температуры пола термостата имеет длину 10 футов.

Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?
Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.

Какая гарантия Warming Systems предлагает на свою продукцию?
Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели.На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

Могу ли я установить продукты Warming Systems на открытом воздухе?
No. Системы электрического обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

Сколько стоит эксплуатация системы электрического обогрева пола?
Электрические системы обогрева пола очень рентабельны в эксплуатации.Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки. Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.
