Подключение теплого пола к котлу: оптимальные схемы и их особенности

От того, насколько правильно будет выполнено подключение теплого пола к котлу, во многом зависит эффективность работы такой системы в будущем. В зависимости от типа используемого отопительного оборудования (может быть установлен агрегат настенной или напольной установки) для подачи теплоносителя в трубопровод после подогрева возможно использование нескольких вариантов схем.

Каждый из используемых при этом способов смешивания и подключения имеет свои особенности, которые необходимо учитывать, чтобы в ходе эксплуатации выбранный вариант отвечал всем базовым требованиям пользователей. При этом каждая схема подключения теплого пола к котлу предполагает использование циркуляционного насоса, термостата, запорных вентилей, коллекторного шкафа.

Основные этапы подключения водяного теплого пола к котлу отопления

  • Устройство стяжки.
  • Установка котла (при этом необходимо учитывать, что петли водяных труб должны идти от коллектора). Желательно выделить для этих целей отдельное помещение.
  • Монтаж коллекторного шкафа, основной функцией которого является создание циркуляции теплоносителя в трубах и совместить тёплый пол с другими видами отопления.
  • Подведение труб подачи и обратки к коллекторному шкафу, на каждой из них устанавливается запорный кран, который в случае необходимости позволит оперативно перекрыть воду.
  • Подключение теплых полов к котлу отопления (труба соединяется с вентилем) через компрессионный фитинг.
  • Вход коллектора подключается к вентилю и к контурам тёплого пола.
  • Установка циркуляционного насоса на трубе подачи (для удобства регулировки температуры нагрева лучше использовать модель с термостатом).
  • Тестирование системы перед её введением в эксплуатацию.

Важно!

 Специалисты рекомендуют завершать установку тёплого пола только после того, как система успешно проработает в тестовом режиме не менее 10-12 ч, чтобы впоследствии не создавать себе проблем с необходимостью выполнения повторного ремонта.

Схемы подключения теплого водяного пола к котлу

Однотрубная система отопления

Схема подключения теплого пола к котлу отопления в данном случае включает в себя котёл напольной установки, запорную арматуру на подаче и обратке, блок безопасности, циркуляционный насос и расширительный бак. Система подключения радиаторов выполнена двумя ветками, на каждой из которых предусмотрен запорный вентиль. В качестве основного трубопровода в данном случае используется полипропиленовая труба 25 мм, для подключения к радиаторам используется её аналог диаметром 20 мм.

Такое подключение теплого пола к газовому котлу актуально для небольших одноэтажных домов, так как для второго этажа потребуется устройство своей отдельной ветки, что крайне неудобно в монтаже. Возможна работа системы через смесительный узел с автоматическими клапанами или байпас. Первый вариант более удобен в эксплуатации, но второй при этом станет недорогим бюджетным решением.

Для того чтобы подключить тёплый пол к настенному котлу используется следующая однотрубная схема.

Ключевым отличием от схемы подключения, которая была представлена выше становится тот факт, что в данном случае тёплый пол будет подключен к линии подачи. В результате теплоноситель будет подаваться в контур с той же температурой, что и в радиаторы, поэтому необходимо установить термоконтроль, чтобы не допустить перегрева. Использования только байпаса будет недостаточно.

Как подключить теплый пол к газовому котлу отопления в двухтрубной системе

Двухтрубная система отопления представляет собой схему, в которой трубы подачи и обратки выполняются отдельно. Важно учитывать, что при её использовании будет наблюдаться разница температур между первым и последним в цепи радиатором. Подключение коллектора теплого пола к котлу по такой схеме больше подходит для двухэтажных строений.

Как подключить теплый пол к котлу в квартире

Сам факт использования водяного тёплого пола в квартире в большинстве случаев проблематичен, но возможен, поэтому стоит рассмотреть и эту схему подключения. В простейшем варианте такой схемы предусматривается наличие распределительного коллектора, смесительного узла и циркуляционного насоса, термостатического клапана, запорной арматуры. В данном случае отопление в квартире полностью реализовано через тёплый пол. Проблемой в данном случае может стать систематический перегрев. Именно поэтому в схеме предусмотрена регулировка температуры.

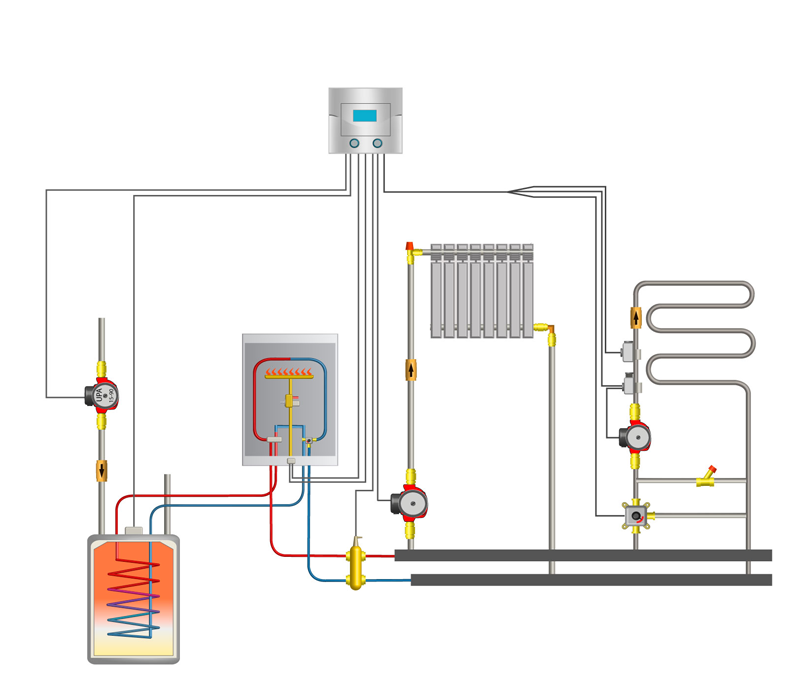

Подключение теплого пола к двухконтурному котлу

При использовании в системе отопления двухконтурного котла задача терморегуляции и поддержания оптимальной температуры в контуре тёплого пола существенно упрощается. В этом случае оптимальным решением становится подключение системы к линии горячего водоснабжения, которая изначально соответствует требованиям по всем параметрам.

Как правило, каждая из схем подключения вызывает множество дополнительных вопросов, которые связаны в первую очередь с необходимостью учёта конкретных условий монтажа и системы отопления на объекте. Именно поэтому для начала лучше проконсультироваться с опытным специалистом в Москве, чтобы определиться с лучшим вариантом схемы подключения тёплого пола через насосный узел к двухконтурному котлу или его одноконтурному аналогу. Обращайтесь, ваши сомнения будут разрешены.

Подключение теплого водяного пола

Систему отопления дома можно представить как состоящую из трех частей: теплогенератор, транспортное звено и теплообменники.

Теплогенератор – это, конечно, котел. Задача котла состоит в передаче тепла, получаемого в результате химических реакций (горения) или преобразования электрической энергии в тепловую, к теплоносителю (воде или, незамерзающим при отрицательных температурах, жидкостям).

По сути, котел – это теплообменник, предназначенный для нагрева теплоносителя.

Котлы – самостоятельные технические устройства, оснащенные по определенным правилам автоматикой и другими элементами для безопасной и эффективной работы.

Все приборы, которые отдают тепло от теплоносителя, также теплообменники. К их числу относятся радиаторы, конвекторы, бойлеры косвенного нагрева, теплые полы. Они предназначены для нагрева воздуха или воды (это бойлеры).

Это, как правило, также готовые технические устройства, изготовленные в заводских условиях и обладающие заданными техническими характеристиками. При проектировании системы отопления наша задача заключается выбрать нужные устройства исходя из технических и других (например, дизайнерских) требований для выполнения задач по нагреву воздуха в помещениях дома для компенсации теплопотерь в окружающую среду.

Исключение составляют лишь теплые полы – они не являются законченным заводским продуктом, который нужно лишь установить в нужном месте. Теплые полы монтируются на месте и поэтому требуют грамотного и внимательного отношения в части проектирования, подбора комплектующих материалов, гидравлической и тепловой увязки с остальными частями системы отопления, а также управления.

Таким образом мы обозначили два элемента системы отопления: теплогенерацию и теплотдачу. Третьей важной частью системы отопления является транспортное звено.

Задачи транспортного звена очевидны: это доставка от котла теплоносителя ко всем частям системы отопления (ко всем теплообменникам) нагретого теплоносителя и его возврат к котлу для последующего нагрева.

Транспортное звено системы отопления – это система труб, насосов, дополнительных емкостей (для компенсации теплового расширения/сжатия), регуляторов, узлов гидравлической развязки контуров и т.п.

При всей, кажущейся, на первый взгляд, простоте задач транспортного звена, эта часть системы отопления крайне важна и ее важность усиливается с увеличением различных функций системы.

Эта часть, как и теплые полы, в отличие от котлов и радиаторов не является продуктом заводской сборки. Гидравлическую часть системы отопления мы формируем на месте и от правильно принятых решений при ее создании, зависит не только комфорт в доме, но и ресурс надежной работы всех частей системы отопления, например, срок службы котла.

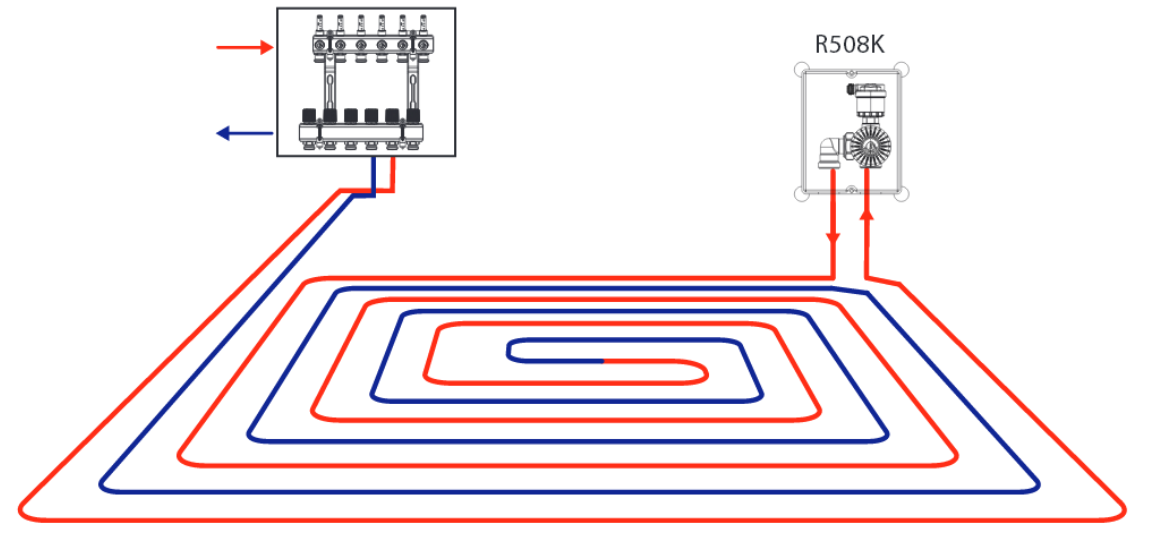

подключение труб к коллектору

для котлов до 50 кВт

для котлов выше 50 кВт

к одноконтурному котлу без радиаторного отопления

к одноконтурному котлу с радиаторным отоплением

к одноконтурному котлу от радиаторного отопления
