Подложка для теплого пола под ламинат: какая лучше, как выбрать

Главная » Подложки под финишные покрытия

Содержание

1. Виды теплого пола
2. Водяной
3. Электрический
4. Требования к подложке на теплый пол под ламинат
5. Теплопроводность
6. Износостойкость
7. Дополнительные свойства
8. Гидроизоляция
9. Экологичность
10. Подложка для пленочного теплого пола
11. Подложка для водяного теплого пола
12. Рекомендации

Централизованное отопление уже не устраивает большинство домовладельцев, так как тепло от батарей исходит только в одном направлении. Добиться оптимального обогрева помещений позволяют так называемые «теплые полы». Они бывают водяными и электрическими – пленочными, реже кабельными.

В качестве финишного напольного покрытия, в том числе и на системы с подогревом, первое место занимает ламинат. Для увеличения его срока службы, максимальной теплоотдачи от системы обогрева и во избежание возникновения различных посторонних шумов нужно правильно подобрать подложку, как под теплый пол, так и непосредственно под ламинат.

Виды теплого пола

Водяной

Чаще всего устанавливается в частных домах или в многоэтажках с индивидуальным типом отопления. Состоит водяной теплый пол из металлопластикового трубопровода, по которому циркулирует горячая вода. Обогрев происходит за счет индивидуального котла.

Электрический

Существует два вида электрических полов с подогревом:

1. пленочные (более распространенные) – обогрев осуществляется за счет инфракрасного излучения;
2. кабельные – тепло излучается от кабеля за счет внутренних токопроводящих элементов.

Требования к подложке на теплый пол под ламинат

Выбирая подложку для теплого пола под ламинат, нужно учитывать ряд требуемых характеристик:

Теплопроводность

Для полов, устраиваемых по бетонным основаниям, большое значение имеет теплопроводность подложки. Она должна быть низкой (чтобы тепло уходило не в бетонное перекрытие, а в помещение), поэтому теплоизоляционные маты, подстилающиеся под греющие элементы, делают из пенополистирола.

Когда водяная напольная система монтируется по деревянному балочному перекрытию, теплоизолирующая подложка вообще не нужна, так как дерево плохо проводит тепло. В таком случае в качестве подложки используют металлические пластины с углублениями под трубы, которые аккумулируют тепло и отражают его в комнату. Как вариант пазы, в которых размещены трубы, можно просто заполнить плиточным клеем.

Под плёночный пол обычно укладывают тонкие фольгированные материалы из вспененного полиэтилена (Пенофол, Тепофол, Изолон), основная задача которых — отражать тепло в помещение с минимумом потерь.

Износостойкость

Изредка случается так, что подложка со временем дает усадку, что приводит к потере тепла. Избежать этого можно путем просчета однородной нагрузки на всю поверхность пола.

Дополнительные свойства

Чтобы облегчить укладку нагревательных элементов, многие производители предлагают воспользоваться подложками с нанесенными разметками. Также для водяного теплого пола есть варианты со специальными выступающими бобышками, между которыми легко укладывать водопровод.

Гидроизоляция

Что касается водяной обогревательной системы, то протечки нужно исключить еще на начальном этапе монтажа, иначе не избежать неприятностей и дополнительных финансовых расходов.

После того как система уложена и подключена, ее следует запустить и прогнать. Если протечек в трубах нет, можно спокойно завершать ремонт.

В случае с пленочным наличие влаги вообще исключается, так как существует риск короткого замыкания.

Избежать образования влаги в теплом полу можно следующим образом: монтажные работы проводить при температуре выше +10°С, если предварительно делалась стяжка, надо дать ей полностью высохнуть, только потом приступать к укладке системы теплого пола.

Экологичность

Так как подложка под теплый пол длительный период времени будет подвергаться воздействию повышенной температуры, то особое внимание нужно обратить на показатели количества выделяемых токсических веществ.

Так или иначе, все материалы склонны к выделениям разного рода испарений, поэтому нужно выбрать оптимальный вариант.

Совет. Специалисты рекомендуют под ламинат подложку из пенополистирола. Она тоньше многих других, пластичнее и легко режется. Актуальны и перфорированные подложки под ламинат на теплый пол, хорошо пропускающие теплый воздух.

Подложка для пленочного теплого пола

Под полы пленочного типа рекомендуется пробковая прессованная подложка или вспененный полимер (полистирол). Последний можно укладывать даже под бетонную стяжку, так как он способен выдерживать большие нагрузки без деформации.

Если перед укладкой теплого пола нужно выровнять основание, то в качестве подложечного слоя отлично подойдет клееная фанера, листы ОСП или ДСП.

ВАЖНО! Категорически не рекомендуется использовать под электрический теплый пол подложку с алюминиевой прослойкой без дополнительного защитного вакуумного напыления, так как существует риск пробивания тока, если возникнет нарушение в изоляции теплого пола.

Подложка для водяного теплого пола

В сравнении с электрическим теплым полом водяной обязательно нужно покрывать стяжкой из смеси цемента и песка – это поможет защитить трубы от нежелательных повреждений. Как результат, требования к изолирующему материалу более жесткие:

• влагостойкость – важный критерий, так как в случае устранения протечки, подложку можно использовать и дальше, не меняя весь теплый пол;
• фиксация труб – водяной теплый пол требует особого внимания при укладке, водопроводные трубы нужно закреплять в определенном положении. Для облегчения процесса можно использовать специальную подложку с бобышками.

Иногда, если не требуется дополнительного утепления и выравнивания напольного основания, под водяной теплый пол можно уложить плиты ДСП или ОСП, поверх них закрепить армирующую сетку с квадратами 10*10, а к ней уже крепить трубы с помощью пластиковых затяжек.

Экономичный вариант подложки под водяной теплый пол – фольгированный рулонный вспененный полистирол. На него кладется армирующая сетка, а к ней пластиковыми затяжками крепятся трубы.

Рекомендации

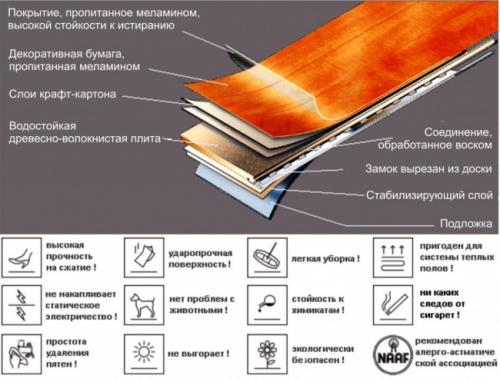

Так как ламинат состоит из отдельных ламелей, замыкающихся между собой «замком», перед его укладкой на обогревательную систему нужно позаботиться о качественном подложечном слое. В противном случае со временем покрытие начнет скрипеть при ходьбе.

Толщина подложки под ламинат на теплый пол оптимальна не меньше 2 и не больше 5 мм.

Оптимальным вариантом станет рулонный полиэтилен. Как известно, полиэтилен – синтетический материал и имеет ряд преимуществ:

• не подвергается воздействию бетона или цемента;
• не вступает в реакцию со многими химическими веществами;
• на нем не размножаются грибок и плесень;
• хорошо пропускает и сохраняет тепло;
• имеет хорошие амортизационные свойства;
• способен выровнять небольшие перепады основания пола под ламинатом;
• защищает ламинированные доски от повреждения.

Подводя итоги, можно сказать, что независимо от вида теплый пол вполне совместим с ламинатом, главное – правильно подобрать подложку и сам ламинат.

Понравилась статья? Поделиться с друзьями:

Плёночный тёплый пол под ламинат

Покрытие пола из ламинированных панелей стремительно набирает популярность среди хозяев жилья. Оно красиво практично, цены на него отличаются доступностью даже для семей с не слишком высоким уровнем дохода. Достоверная, практически неотличимая имитация натуральной древесины привносит в интерьер помещения дополнительные нотки комфорта и уюта. Однако до природной теплоты дерева композитным материалам все же еще очень далеко. Не беда – есть эффективное решение подобной проблемы – плёночный тёплый пол под ламинат.

Из всех видов теплых полов именно инфракрасный пленочный в этих условиях будет оптимальным – он как будто специально создан для укладки под ламинированное покрытие. Если присовокупить сравнительную простоту его монтажа, то сомневаться не стоит – смело выбирайте этот вариант.

Содержание

1. Инфракрасный теплый  пол – принцип работы и основные достоинства
2. Комплект инфракрасного теплого  пола
3. Правильно составленная схема – залог успешной работы
4. Подготовка поверхности для монтажа инфракрасного пола
5. Укладка и коммутация пленочных  инфракрасных излучателей
6. Подключение к терморегулятору и особенности пуска системы обогрева
7. Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Итак, что же из себя представляет пленочный инфракрасный пол, и почему именно он является оптимальным для ламинированного покрытия?

Большинство существующих систем отопления основаны на принципе прямого теплообмена. Так, например, привычные всем батареи передают тепловую энергию воздуху, который в процессе естественной или принудительной конвенции распространяет ее по помещению. Инфракрасное тепловое излучение в этом случае сводится к минимуму.

Нечто аналогичное происходит и в водяных или электрических системах «тёплого пола». Отличие только в том, что нагревается не радиатор, а толща стяжки, в которой расположены трубы или греющий кабель. От нее тепло передается настеленному покрытию, и лишь потом от его поверхности идет обогрев воздуха в помещении.

Подобная система обладает большой инертностью – много энергоресурсов затрачивается на предварительный прогрев пола, правда, и остывание происходит также не мгновенно, а в течение определенного времени, что обуславливает достаточную экономичность такого принципа отопления.

Пленочные инфракрасные обогреватели работают по совершенно иному принципу. Между двух плотных прозрачных полиэстерных слоев расположены параллельные полосы из специальной карбоновой пасты.  Каждая из таких полосок с обеих сторон подключена с токопроводящей медной шине, на которую подаётся сетевое напряжение питания. При прохождении через такой элемент переменного тока он, не особо нагреваясь сам по себе, создает поток инфракрасного излучения, достаточно «жесткого», с длиной волны порядка 5 ÷ 20 мкм. Этот поток лучевой энергии способен нагревать любые поверхности или предметы на своем пути. Таким образом, расходуемая энергия не затрачивается на процесс передачи тепла на определенное расстояние. Чтобы было понятней, можно привести классический пример – точно так же действуют инфракрасные солнечные лучи, нагревая все, на что они попадают.

Подобная методика обогрева уже достаточно давно используется для навесных, потолочных, настенных приборов, и полностью доказала свою высочайшую эффективность. Научились ее размещать и под напольное покрытие, освоив выпуск экономичных и действенных плёночных теплых полов.

• Общая толщина пленки – всего порядка 0,5 мм, то есть ее легко убрать под любое покрытие. В отличие от водяных или электрических полов, такая система абсолютно не требует трудоемких работ по заливке стяжек и обустройства мощного термоизолирующего слоя. Помимо этого, такая система обогрева не приведет в существенному поднятию уровня пола, что бывает решающим фактором в условиях городских квартир.
• Еще одно явное преимущество – равномерность нагрева поверхности пола. Известно, что ламинат в вопросах перепада температур часто выказывает определенную «капризность» – иногда он может прореагировать на это расхождением швов или даже вспучиванием поверхности. С инфракрасным полом эта вероятность практически нулевая – максимальный нагрев пленочных элементов (даже при вышедшем из строя терморегуляторе) никогда не бывает выше 40 ºС, а это для пола из ламинированных панелей абсолютно некритично.
• В условиях многоэтажного дома стяжку бывает невозможно залить и из соображений утяжеления перекрытия. С пленочным инфракрасным полом подобных проблем нет в принципе.
• Инфракрасные лучи нагревают не только поверхность ламината, но, проходя через него, передают тепло и другим предметам, и поверхностям в помещении, что создает максимально комфортный микроклимат.
• Важно, что передача энергии начинается практически мгновенно – можно вечером, по приходу домой, быстро и без особо больших энергозатрат довести температуру воздуха в помещении до требуемого уровня.
  Мало того, электронная система управления инфракрасными полами легко интегрируется в набирающие в настоящее время популярность системы «умного дома» – можно заранее запрограммировать, прогрев жилья по нужному графику или даже включить его дистанционно через сеть интернет или посредством мобильной связи.
• Инфракрасные полы не сушат воздух в помещении, и, по утверждениям некоторых исследователей, даже создают определенный ионизационный фон, особенно полезный для людей, страдающих хроническими заболеваниями органов дыхания.

В продажу системы пленочных теплых полов поступают в практически полном необходимом комплекте:

• Сами пленочные нагревательные элементы. Они производятся обычно стандартной шириной покрытия 500 или 1000 мм. Длина может быть разной (не рекомендуется превышать 8 метров). Полотно может нарезаться в нужный размер, но только строго по отмеченным на поверхности полосам с пиктографическим изображением ножниц (обычно они расположены с шагом 25 см). Дело в том, что именно на этих участках расположены контактные посеребренные площадки для подключения клемм с кабелями питания.
• Сами клеммы также обязательно входят в комплект поставки. В наборе может быть и необходимое количество кабеля. Обязательно следует обратить внимание на наличие специальных изоляционным материалов – битумной ленты.
•  В комплекте должен быть термодатчик с кабелем – именно на него возлагается задача контроля уровня нагрева.
• Наконец, покупатель может выбрать один из видов блока управления – терморегулятора. Они бывают с электромеханическим или полностью электронным регулированием, могут различаться по дизайну, системе индикации, но, как правило, все имеют одинаковую систему подключения к сети питания, к нагревательным элементам и термодатчику.

При выборе модели плёночного теплого пола именно для ламинированной поверхности следует обратить особое внимание на его удельную мощность. Обычные стандарты – 150 или 220 Вт/м², реже встречается 440 Вт/м². Больше 150 Вт в нашем случае не требуется – такая мощность приводит к нагреву поверхности пленки до 40 ºС, а больший уровень температур для ламинированной доски противопоказан.

Для укладки пола необходимо приобрести, кроме того, необходимое количество подложки толщиной не менее 3 мм. Лучше, если одна сторона к у нее будет фольгированной – она отразит инфракрасное излучение от бетонного основания, сфокусировав его в нужном направлении – вверх. Однако, при этом необходимо учесть, что поверхность подложки не должна быть токопроводящей. Для соединения полотен подложки потребуется специальный скотч.

Прежде, чем браться за работу, а по большому счету – даже прежде, чем приобретать комплект инфракрасного пленочного «теплого пола», необходимо до мелочей продумать план монтажа нагревательных элементов, их подключения к устройству управления и коммутацию с источником переменного тока. Какие базовые принципы учитываются при составлении подобной графической схемы:

• Поверхность пола никогда не закрывается пленочными элементами полностью, всплошную. Они не размещаются в местах, где планируется стационарная установка мебели. Закрытое пространство приводит к нарушению нормального теплообмена с поверхности ламинированного покрытия. Мало того, что подобный перегрев может вызвать деформации деталей мебели или самого ламината – снижается и срок службы самих пленочных элементов, повышается абсолютно не нужный расход электроэнергии.
• По тем же соображениям такое покрытие должно быть на определённом безопасном расстоянии от стен помещения, и обязательно – от стационарных приборов отопления – радиаторов или труб с теплоносителем. По существующим правилам требуется отступ не менее 250–300 мм.

• Рулоны пленочных обогревателей должны быть при раскатывании ориентированы вдоль длинной стороны помещения – это позволит минимизировать количество контактных соединений.
• Уже упоминалось, что резку инфракрасной пленки проводить исключительно в разрешенных для этого местах – они отмечены графически.

• Интервал между соседними листами инфракрасной пленки должно быть порядка 50 мм. Категорически запрещены нахлесты одного нагревательного элемента на другой.
• Для полноценного прогрева помещения обычно считается достаточным покрыть нагревательными пленочными элементами до 60 – 70 % площади пола. Можно предусмотреть и «зоны повышенного комфорта» – в традиционных местах детских игр или отдыха взрослых.

Особое внимание уделяется кабельной коммутации системы инфракрасного пола.

• В первую очередь, должно быть предусмотрено оптимальное место для установки управляющего блока – терморегулятора. Его необходимо размещать на высоте не менее 500 мм от пола. Конкретное место выбирают с учетом наиболее удобного подведения кабеля питания 220 В и всех проводов от плёночных элементов.
• Суммарная мощность «теплого пола» может быть достаточно высокой, поэтому нельзя его подключать напрямую в обычную бытовую розетку.
  Лучше заранее предусмотреть прокладку выделенной линии питания соответствующего сечения с установкой отдельного автомата.  Еще лучше, если в целях повышения безопасности в схему будет включено защитное устройство УЗО.
• Большинство моделей терморегуляторов рассчитаны на установку в стене в стандартное розеточное гнездо. Для подведения кабельной части можно проделать к поверхности пола штроб порядка 20 × 20 мм, так, чтобы уложить в него гофротрубу Ø 16 мм, в которую будут убраны провода. Другим вариантом может быть укреплённый на поверхности стены декоративный пластмассовый короб (кабель-канал).

• При планировании прокладки проводов на поверхности пола учитывают, что они не должны пересекаться. Схема подключения может быть разной. Чаще всего прибегают к соединению кабелей с одной стороны пленочных элементов (как на приведенной схеме)

• Однако, бывают ситуации (например, сложная конфигурация помещения), когда выгоднее фазный и нулевой провод подключить к полосам с противоположных сторон комнаты. Этот подход требует особой внимательности, чтобы не коммутировать на одну медную шину оба контакта – короткое замыкание будет обеспечено!
• Предусматривается на схеме место расположения термодатчика. Он должен быть размещен по центру ширины плёночного элемента, на расстоянии не менее 500 мм от стены. Оптимальным решением будет его монтаж в самом холодном месте комнаты, но эта возможность может быть ограничена длиной штатного кабеля термодатчика – наращивать провод нельзя.

После составления схемы будет наглядно видно требуемое количество материала – можно приобретать комплект и приступать к дальнейшей работе.

Поскольку тема публикации – монтаж инфракрасных пленочный элементов под ламинат, то предполагается, что базовое основание пола полностью готово к настилу ламинированных панелей – оно ровное, отремонтированное, прогрунтованное.

• Первым этапом в этом случае можно считать тщательную очистку основы от даже мельчайших твёрдых фрагментов мусора и от пыли – чтобы исключить повреждение подложки и пленочных элементов снизу.
• Следующий шаг – вся поверхность пола (не только та, где планируется установка обогревательных элементов, а помещение целиком) застилается подложкой. Фольгированная ее часть должна быть снаружи. Листы укладываются встык, фиксируются к основанию пола двухсторонним скотчем. Между собой полосы подложки скрепляются специальным скотчем, также имеющим верхнюю фольгированную отражающую поверхность.

• Толщина подложки имеет очень важное значение. Дело в том, что в ней будут прорезаться пазы для укладки в них кабелей, клеммных соединений, мест изоляции контактов, термодатчика. Все эти элементы электроцепи не должны ни вызывать поднятия самого пленочного покрытия, ни, тем более, служить помехой при укладке ламинированных панелей.

При укладке пленочных инфракрасных элементов составленная схема всегда должна быть «перед глазами».

Все работы проводятся очень аккуратно. Нельзя допускать при раскрое пленки, ее укладке или при настиле финишного покрытия нарушения целостности элементов. Если по каким-либо причинам случился разрыв или порез на токоведущей части или на излучающей карбоновой полосе, та такой фрагмент пленки подлежит выбраковке и обязательной замене.

• Укладка пленочных элементов производится таким образом, чтобы блестящая сторона медных шин оказалась снизу. К подложке пленку можно зафиксировать обычным скотчем.
• После укладки пленочных элементов следует сразу же провести изолирование мест разреза токоведущих шин, которые не будут использоваться в дальнейшем при коммутации кабелей. Применяют для этого входящую в комплект поставки битумную ленту.

Она наклеивается таким образом, чтобы надежно защитить контакт и сверху, и снизу, плотно обжимается для полной герметизации.

• Перед укладкой полотна, под которым планируется установка термодатчика, в подложке вырезается паз для него и канал для укладки кабеля. Сам корпус датчика должен располагаться на черной карбоновой излучающей полосе, примерно по центру полотна. Его следует надежно зафиксировать в этом месте той же изоляционной битумной лентой.

После укладки датчика и вывода его кабеля к терморегулятору, пленочный элемент укладывают и фиксируют на поверхности пола.

• Следующий шаг – установка клемм в местах подключения пленочных элементов к электрической цепи. Большинство моделей инфракрасных полов оснащены клеммами клипсового типа.

Верхняя пластина клипсы вводится в специальный контактный разрез, так, чтобы второй лепесток оказался снизу пленки.

Затем аккуратно, но максимально плотно клипсы обжимаются плоскогубцами, чем обеспечивается их надежный контакт с посеребрённой площадкой медной шины.

• Некоторые виды пленочных полов имеют иную систему клеммного соединения, например, по типу заклепки – это оговаривается в инструкции по монтажу с описанием приемов крепления контакта.

• Очередной этап – укладка кабелей, в строгом соответствии с вычерченной схемой. Зачищенные от изоляции концы проводов (порядка 10 мм) вставляют в уже соединенную с пленочным элементом клемму, которую обжимают плоскогубцами.
• Далее, следует очень тщательная изоляция все контактных групп.

Полоски битумной ленты наклеиваются и сверху, и снизу пленочного элемента, так, чтобы надежно закрыть все металлические части. После обжатия должна получиться полностью герметичная «капсула», исключающая любую вероятность попадания на клеммный узел влаги.

• После коммутации кабеля и заизолированные клеммы укладываются в проделанные для них в подложке пазы и фиксируются в них клейкой лентой.

• По завершении этапа укладки, все провода должны сойтись в одном месте – у терморегулятора. Следует учесть важный момент– если к одному прибору управления подключается несколько участков «теплого пола», то недопустимы никакие скрутки проводов. В этом случае нужно прибегнуть к установке сертифицированных клеммных соединений.

• Производится подключение проводов к разъемам блока управления (терморегулятора) в строгом соответствии с указанной в технической документации схемой. На ней обязательно отмечаются места подключения напряжения питания ( L и N – фаза и ноль), заземления, нагрузки – т.е. самих обогревательных элементов (обычно в этом месте, вместе с пиктограммой резистора, указывается максимальная величина нагрузки в ваттах или амперах), и термодатчика («sensor»). После коммутации проводов они убираются в предусмотренный для этого канал, а сам терморегулятор крепится на свое штатное место.

• После еще одной тщательной проверки всех соединений можно провести пробный пуск системы. Если все работает нормально, она вновь отключается от питания, и теперь предстоит монтаж ламинированного покрытия.
• Чтобы повысить безопасность плёночных обогревателей, дополнительно защитить их от повреждений при укладке ламинированных панелей, исключить вероятность попадания на них влаги в случае разлива по полу большого количества воды, рекомендуют настелить еще один слой. В этих целях используют полиэтиленовую пленку толщиной порядка 200 мкм – она не станет препятствием для прохождения лучей инфракрасного излучения. Полотна пленки расстилаются с перекрытием на 150–200 мм, и образовавшиеся нахлесты герметизируются скотчем.

• Монтаж ламината по установленному инфракрасному плёночному теплому полу в принципе, ничем не отличается от обычной технологии укладки – в соответствии с рекомендациями по конкретной модели панелей. Основные приемы укладки ламинированного покрытия подробно изложены в других публикациях портала.

После завершения работ по настилу ламинированного покрытия можно будет включить систему инфракрасного подогрева. Однако, и здесь следует проявить определенную осторожность – чтобы ламинат лучше адаптировался к этим условиям, разумнее будет не запускать подогрев сразу на полную мощность. Лучше первоначально задать значение порядка 15 – 20 ºС, а затем, прибавляя ежедневно по 5º, вывести систему на расчетный эксплуатационный уровень. Это, кроме того, даст возможность экспериментально выявить наиболее оптимальный режим работы «теплого пола».

Видео: мастер-класс по укладке инфракрасной пленки под ламинат

Подложка под ламинат для пленочного теплого пола

Главная » Разное » Подложка под ламинат для пленочного теплого пола

Какую подложку стелить под пленочный теплый пол

Теплые инфракрасные полы появились сравнительно недавно и уже завоевали популярность. Это произошло благодаря низкой себестоимости и возможности самостоятельного монтажа. В большинстве инструкций по эксплуатации указано, что предварительно обязательно должна укладываться подложка под пленочный теплый пол. Для чего это нужно?

Обязательно ли укладывать подложку под ИК пол

Устройство теплых полов заключается в следующем. Нагревательные элементы запечатаны в прочный пластик. При нагреве инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо проложить теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:

1. Создает ровную плоскость. В основном для этой цели применяют подложку из экструдированного пенополистирола. Благодаря особой системе замков, удается создать полностью ровное основание.
2. Не допускает теплопотерь. Инфракрасное излучение строго направляется в одну сторону, что позволяет избежать увеличенных расходов электроэнергии.
3. Помогает при монтаже финишного напольного покрытия. Основа под инфракрасный теплый пол может меняться в зависимости от того, какой именно материал будет укладываться сверху.

Как выглядит послойный «пирог» под плёночный пол

Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения укладки.

Как в результате должен выглядеть «пирог»?

• Основание. Проверяется плоскость, при нахождении серьезных дефектов: перепадов, трещин, ям, потребуется выровнять плоскость. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка. Небольшие неровности можно подровнять с помощью нивелирующих смесей. В таком случае слой гидроизоляции не нужен.
• Алюминиевая фольга. Укладывается непосредственно на стяжку. Закрывать фольгой основание важно, чтобы создать экранированную поверхность, отражающую излучение.
• Листы ДВП, магнезитовая плита. Укладываются на бетонную поверхность. Непосредственно под теплый пленочный пол кладут утеплитель. Стыки рулонных материалов проклеиваются битумной пленкой или специальным скотчем.
• Пленка ИК пола.
• Сверху матов стелют дополнительный слой подложки в зависимости от выбранного полового покрытия. Так, для ламината подойдет материал из пробки. Подложка в данном случае устранит вероятность появления посторонних шумов при ходьбе по доске.
  Минимальная толщина подложки выбирается в зависимости от того, насколько качественно выровнены полы. Для плитки потребуется простелить армирующую сетку.

Пирог для плёночного тёплого пола должен выполнять несколько важных задач: обеспечить экранирование инфракрасных лучей, снизить вероятные теплопотери.

Какую подложку укладывают под теплый пол

Для этой цели традиционно используются магнезитовые или ДВП листы. Еще одним материалом, который хорошо зарекомендовал себя, является Пенофол. Благодаря использованию Пенофола, толщина отражающей пленки теплоизоляции для ИК пола может быть сведена к минимуму.

Преимущество Пенофола в том, что он является одновременно изолирующим и отражающим материалом и препятствует распространению:

1. Тепла.
2. Конвекции воздушных потоков.
3. Излучению.

При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на фактические технические особенности помещения.

Какую дополнительную теплоизоляцию надо под ИК пол

Применяемая теплоизоляция при настиле пленочных теплых полов предназначена для достижения двух целей:

1. Предотвратить поступление холодного воздуха извне помещения (подвала, цокольного этажа и т.д.).
2. Не допустить свободного перемещения нагретого воздуха из здания.

При выборе изоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Изготовители считают, что лучше теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной лавсановой пленки.

Материал с использованием алюминиевой фольги категорически не рекомендовано прокладывать под теплые полы. Как показали недавние исследования, применение фольгированной изоляции приводит к перегреву ИК системы отопления и выходу из строя отдельных элементов.

На эффективность ИК полов не влияет тип изоляции, которую планируется использовать. Поэтому материал, может быть практически любой, исходя из желаний и возможностей заказчика. Единственным ограничением является монтаж теплоизоляции с алюминиевой фольгой.

Для теплоизоляции надо использовать материал, который сможет остановить возможные теплопотери, будет предохранять полы от перегрева и не допустит поступления холода в отапливаемое помещение.

Система отопления с помощью ИК элементов эффективно отапливает помещение. Немалую роль в обеспечении работоспособности и результативности играет выбор подложки и теплоизоляции. Подбирая необходимый материал, надо ориентироваться на мнение производителя, который предоставляет исчерпывающие рекомендации в инструкции по эксплуатации.

Как сделать укладку инфракрасного пленочного теплого пола под ламинат

Ламинат можно укладывать на любой вариант теплого пола. Но чтобы добиться максимальной эффективности отопительной системы, необходимо выбирать самые популярные и лучшие. Именно здесь лидер занимает пол с инфракрасным обогревом. В этом случае теплый пол выполняется равномерно, а к тому же монтаж можно произвести очень быстро и качественно своими силами. Выбор в большинстве случаев падает на пленочные полы, так как они не оказывают негативного воздействия на здоровье человека.Стоит отметить, что здесь нужно только знать, как правильно и согласно инструкции выполнить укладку инфракрасного пола под ламинат.

Необходимые материалы

Для работы с системой теплого пола и последующим настилом следует использовать ламинатные материалы и оборудование, которые позволят произвести укладку всего «пирога» качественно и быстро.

Непосредственно к инфракрасному теплому полу лучше всего купить комплект комплектующих, где будет все до мелочей.В его состав входит сама нагревательная пленка, специальная лента, имеющая битумную основу, зажимы для соединения элементов, термостаты в необходимом количестве и датчики температуры. По инструкции все разрезано, поделено, соединено между собой. Главное смотреть по порядку и не отклоняться от технологии укладки ламината великобритании.

Под нагревательными элементами следует изготавливать напольный изоляционный материал. Также пригодится в работе и полиэтиленовая пленка, играющая роль гидроизоляции.В зависимости от масштабов операций и условий эксплуатации теплого пола под укладкой ламината могут применяться и контакторы.

Что касается инструмента, то это набор очень простой: отвертка, плоскогубцы, кусачки, нож, молоток, тестер и т. Д. Также может быть использован и специализированный инструмент, предназначенный, например, для контактного зажима Инфракрасная пленка пола ламинированного пола.

температурные ограничения

Любой пол способен выдерживать определенные температурные максимумы. температура приемлемая для классического ламината 25-26 градусов.Это связано с тем, что максимальные пределы составляют 27 градусов. Исходя из этого, он должен соответствовать определенным требованиям к термостату, выставляя температуру в зависимости от датчика температуры. При этом сам датчик находится не на поверхности в помещении, а под полом. Так что должны быть установлены определенные ограничения на термостат, согласно приложенной таблице.

Могут быть участки с плохой изоляцией. Добиться комфортной температуры не всегда удается. Но к нему есть свои требования.Для промежуточных этажей здания без установленного утеплителя, при наличии деревянного покрытия толщиной 15 мм, температура напольного покрытия относительно уровня комнатной температуры не должна превышать 6 градусов.

Все это говорит о том, что при необходимости достижения комфортной комнатной температуры для промежуточного пола (между обогреваемым) и без устройства изоляционного слоя, достаточно мощности для обогрева 80-100 Вт на квадратный метр, чтобы в итоге получить пол с температурой 26 градусов. .

Можно использовать теплоизолятор толщиной 20 мм. В этом случае температура десинхронизации воздуха и покрытия может достигать 8 градусов. Это приводит к дальнейшему снижению затрат на нагрев воздуха внутри помещения.

Планировка

Предварительный монтаж Пленка пола под ламинат, должна быть составлена ​​на бумажной карте, на которой будут укладываться ТЭНы. Если инфракрасный пол с подогревом используется в качестве основного источника тепла в комнате, пленка должна покрывать черновой пол от 65 до 85 процентов от общей площади.Он не должен попадать в помещения со встроенной мебелью, громоздкими предметами, потому что тепло не нагреет воздух, а уйдет обратно. Это могло бы привести к перегреву отдельной части пленки под ламинатом инфракрасного пола.

ИК-пол под ламинат можно использовать как дополнительный (комфортный) источник тепла. Тогда будет достаточно, чтобы покрыть порядка 40% всей площади комнаты. Между ТЭНами и стеной в комнате необходимо сделать отступ от 10 до 30 см. Но нельзя допускать зазора между уложенными нагревательными полосками более 40-50 мм. Это приведет к появлению холодных зон на полу.

При составлении плана следует учитывать тот фактор, что пленки не должны ложиться одна на другую. Это разрешено только в той части инструкции по напольному покрытию, в которой нет нагревательного элемента.

В зависимости от производителя и

.

Можно ли использовать подкладку под виниловый пол для утепления?

Дорогие Боб и Бетси,
Я живу в северном Мичигане, и зимой там бывает холодно. Могу ли я использовать подкладку под виниловый пол в качестве утеплителя, чтобы сохранить тепло в доме? Если да, то какая подложка лучше?
Спасибо! Сильвия О.

Уважаемая Сильвия,

BRRR! Зима в Мичигане – это не весело! Мы можем понять, зачем вам нужно тепло и изоляция в любом месте, где вы можете их получить.Когда дело доходит до подкладочного покрытия и виниловых полов, есть хорошие и плохие новости.

Без толстой подкладки под виниловый пол

К сожалению, добавление изоляционного покрытия под виниловый пол приведет к его нестабильности. Поскольку виниловые полы не сделаны из деревянных изделий, они не имеют такой структуры, как ламинат. Виниловые полы должны иметь прочный, устойчивый основание с очень небольшой амортизацией, независимо от типа укладки: приклеивание, фиксация с защелкиванием или свободная укладка.Однако, если вы устанавливаете виниловый пол на бетонный черновой пол, вам понадобится очень тонкий пароизоляционный слой, например, подложка Visqueen Vapor Barrier, чтобы защитить ваш пол от влаги.

Visqueen 6Mil PE Vapor Barrier

Если вы хотите сделать изоляцию под полом…

Если вы хотите, чтобы под вашим полом было тепло и теплоизоляция, мы рекомендуем перейти на ламинат. Полы из ламината должны иметь подкладку, чтобы они не скользили.Существует множество различных подложек на выбор для ваших конкретных нужд. Если вам нужен утеплитель, мы рекомендуем подстилку Robert’s Super Felt Premium. Войлок добавляет много изоляционных и звукопоглощающих свойств, которые сохранят тепло и тишину на полу!

Робертс.

Зачем нужна подложка для укладки ламината?

Подложка под ламинат – сусло . Поскольку ламинат – это плавающий пол, он должен быть равномерно распределен по черному полу. Подложка – это то, что позволяет полу плавать, придает ему устойчивость, поддержку, снижение шума и поддерживает системы фиксации между досками, чтобы обеспечить самый прочный проект пола. Существует несколько различных вариантов подкладки, и выбор подходящего для вашего проекта может быть несколько сложным.

Как выбрать подкладку

Лучший способ определить, какая подложка вам нужна – это посмотреть на черновой пол. Двумя наиболее распространенными черновыми полами являются дерево и цемент, и есть особые различия, на которые следует обращать внимание при выборе подходящего основания.

Деревянный черновой пол

Если вы устанавливаете ламинат на деревянный черновой пол, вам следует использовать стандартную основу для премиум-класса. Если у вас достаточно прочный деревянный черновой пол, вам не понадобится специальная подложка.Если ваш черновой пол немного неровный или скрипучий, вы можете получить премиальную подложку, которая обладает способностями снижения шума и амортизации. Вот несколько вариантов:

Цементный пол

При укладке ламината на цементный черновой пол следует использовать паровую подложку. Паровые подкладки защищают ваш пол от влаги, которая может просочиться через цементный черновой пол. Вам также следует использовать одну из этих подкладок при установке под землей, чтобы помочь контролировать влажность.Вот несколько вариантов:

.

Как выбрать настил ламината толщиной

Уважаемые Боб и Бетси,
Я не понимаю, как выбрать толщину подложки для ламината. На какие факторы мне нужно обратить внимание? Как мне решить?
– Джон К.

Дорогой Джон,

Отличный вопрос! Подложка находится между досками ламината и черным полом. Тип, который вы выбираете, имеет большое значение для комфорта и долговечности вашего напольного покрытия, поэтому важно, чтобы вы сделали правильный выбор, соответствующий вашим потребностям.

Что нужно помнить

Подложка обеспечивает три основных уровня защиты, что важно для успешной укладки ламината.

1. Уменьшает звук шагов и эхо в комнате, делая ваше жилое пространство тише.
2. Добавление амортизирующего водостойкого слоя для предотвращения попадания лишней влаги и предотвращения коробления полов.
3. Изоляция комнаты, чтобы горячий и холодный воздух не просачивался через черновой пол.

Виды подкладки

Так как ламинат не приклеен к полу прочно, подложка играет решающую роль в обеспечении комфорта и защиты вашего дома. Существует несколько видов подложки. Знание этих типов может помочь вам определить, какая подложка подходит для вашего проекта.

• Предустановленная подложка . На некоторых этажах предварительно установлена ​​стяжка. Даже если подложка предварительно установлена, вы все равно можете добавить под нее небольшой слой влагонепроницаемого покрытия, чтобы не допустить попадания влаги на пол.Обычно это толщина 3 мм или 1/8 дюйма.
• Подложка стандартная. Это наиболее часто используемая подложка. Он также имеет толщину 3 мм (1/8 дюйма) и лучше всего укладывается на деревянный черновой пол. Он предлагает только базовое шумоподавление. Не задерживает влагу.
• Подложка 3 в 1. Этот тип подкладки обеспечивает все три основных преимущества в одной подушке. Он защищает ваш пол от испарений, звука и любых других внешних воздействий. Легко укладывается на любой черновой пол.Подложка 3-в-1 также тоньше других. Его толщина всего 2 мм.

Выбор правильной подложки сбивает с толку, если вы не уверены в разнице между уровнями толщины. Если у вас есть другие вопросы при подготовке к укладке пола, свяжитесь с нами, используя раздел комментариев ниже! Специалист по напольным покрытиям свяжется с вами, чтобы помочь вам подобрать идеальную основу для ваших нужд.

Узнать больше:

* Этот пост был обновлен с 2014 года, чтобы вам было удобнее читать!

.

Смотрите также

• Кондиционер инвентор что это
• Теплый пол под ключ
• Пенополистирол под теплый пол
• Продул кондиционер что принимать
• Теплый пол на деревянном перекрытии
• Лента для теплого пола
• Как включить кондиционер после простоя
• Теплый умный пол
• Теплый пол водяной электрический
• Как почистить кондиционер chigo
• Кондиционер gree как включить теплый воздух

Подложка для теплого пола под ламинат: какая лучше, как выбрать

Централизованное отопление уже не устраивает большинство домовладельцев, так как тепло от батарей исходит только в одном направлении. Добиться оптимального обогрева помещений позволяют так называемые «теплые полы». Они бывают водяными и электрическими – пленочными, реже кабельными.

В качестве финишного напольного покрытия, в том числе и на системы с подогревом, первое место занимает ламинат. Для увеличения его срока службы, максимальной теплоотдачи от системы обогрева и во избежание возникновения различных посторонних шумов нужно правильно подобрать подложку, как под теплый пол, так и непосредственно под ламинат.

Виды теплого пола

Водяной

Чаще всего устанавливается в частных домах или в многоэтажках с индивидуальным типом отопления. Состоит водяной теплый пол из металлопластикового трубопровода, по которому циркулирует горячая вода. Обогрев происходит за счет индивидуального котла.

Электрический

Существует два вида электрических полов с подогревом:

1. пленочные (более распространенные) – обогрев осуществляется за счет инфракрасного излучения;
2. кабельные – тепло излучается от кабеля за счет внутренних токопроводящих элементов.

Гидроизоляция

Устройство гидроизоляции теплого пола
Ламинированные доски для устройства напольного покрытия изготовлены из прессованной бумаги. При воздействии влаги данный материал будет разрушаться.

Даже если в качестве напольного покрытия выбран влагостойкий ламинат, при длительном негативном влиянии воды его срок службы значительно уменьшится.

Преимущественно влага испаряется из цементно-песчаной стяжки. Поэтому для уменьшения такого негативного эффекта рекомендуют, кроме укладки специальной подложки, приступать к монтажу напольного покрытия через 1 месяц после заливки основания из бетона.

Требования к подложке на теплый пол под ламинат

Выбирая подложку для теплого пола под ламинат, нужно учитывать ряд требуемых характеристик:

Теплопроводность

Хорошей считается подложка с наименьшей теплопроводностью. Этот параметр зависит от ее состава и толщины материала изготовления. Хорошо себя зарекомендовала подложка с отражающим алюминиевым слоем.

Износостойкость

Изредка случается так, что подложка со временем дает усадку, что приводит к потере тепла. Избежать этого можно путем просчета однородной нагрузки на всю поверхность пола.

Дополнительные свойства

Чтобы облегчить укладку нагревательных элементов, многие производители предлагают воспользоваться подложками с нанесенными разметками. Также для водяного теплого пола есть варианты со специальными выступающими бобышками, между которыми легко укладывать водопровод.

Гидроизоляция

Что касается водяной обогревательной системы, то протечки нужно исключить еще на начальном этапе монтажа, иначе не избежать неприятностей и дополнительных финансовых расходов.

После того как система уложена и подключена, ее следует запустить и прогнать. Если протечек в трубах нет, можно спокойно завершать ремонт.

В случае с пленочным наличие влаги вообще исключается, так как существует риск короткого замыкания.

Избежать образования влаги в теплом полу можно следующим образом: монтажные работы проводить при температуре выше +10°С, если предварительно делалась стяжка, надо дать ей полностью высохнуть, только потом приступать к укладке системы теплого пола.

Экологичность

Так как подложка под теплый пол длительный период времени будет подвергаться воздействию повышенной температуры, то особое внимание нужно обратить на показатели количества выделяемых токсических веществ.

Так или иначе, все материалы склонны к выделениям разного рода испарений, поэтому нужно выбрать оптимальный вариант.

Совет. Специалисты рекомендуют под ламинат подложку из пенополистирола. Она тоньше многих других, пластичнее и легко режется. Актуальны и перфорированные подложки под ламинат на теплый пол, хорошо пропускающие теплый воздух.

Монтаж подложки

Эта простая инструкция поможет вам избежать серьезных ошибок в процессе установки:

• Приступая к работам, следует тщательно очистить от мусора несущий пол.
• Плиты нужно размещать в том же направлении, в котором впоследствии будет устанавливаться ламинатное покрытие.
• Края подложки не должны ложиться внахлест. Соединение плит необходимо осуществлять строго встык.
• Если, выбранный вами, материал имеет рельефную поверхность, его следует устанавливать неровностями вниз, чтобы обеспечить максимальное выравнивание основания.
• Стыки между отдельными полотнами соединяются металлизированным скотчем, вследствие чего достигается надежная гидроизоляция пола. Далее вам пригодятся советы из статьи Как класть ламинат: полезные советы.

Подложка для пленочного теплого пола

Под полы пленочного типа рекомендуется пробковая прессованная подложка или вспененный полимер (полистирол). Последний можно укладывать даже под бетонную стяжку, так как он способен выдерживать большие нагрузки без деформации.

Если перед укладкой теплого пола нужно выровнять основание, то в качестве подложечного слоя отлично подойдет клееная фанера, листы ОСП или ДСП.

ВАЖНО! Категорически не рекомендуется использовать под электрический теплый пол подложку с алюминиевой прослойкой без дополнительного защитного вакуумного напыления, так как существует риск пробивания тока, если возникнет нарушение в изоляции теплого пола.

Общая технология утепления пола

Сначала подготавливается основание. Все имеющиеся неровности на полу следует устранить: счесать выступы, ямки и трещины заделать раствором и зашпаклевать. Следующий этап выполнение гидроизоляции. Поверхность застилается полиэтиленовой пленкой так, чтобы края стыковались внахлест. На швы приклеивается скотч. Гидроизоляционный слой очень важен: он защищает деревянные элементы от воздействия влаги.

Если утепляется деревянный пол, то укладываются лаги, а в пространство между ними теплоизоляционный материал (керамзит, минеральная вата, пенопласт). Затем для выравнивания поверхности используются доски и подложки из материалов, выпускаемых в листах, к примеру, фанера.

Если пол неровный, то выровнять его можно при помощи бетонной стяжки или самонивелирующийся смеси. Такую смесь для пола приготавливают в соответствии с инструкцией в подходящей по размеру емкости. Затем ее необходимо распределить по поверхности при помощи шпателя.

Подложка для водяного теплого пола

В сравнении с электрическим теплым полом водяной обязательно нужно покрывать стяжкой из смеси цемента и песка – это поможет защитить трубы от нежелательных повреждений. Как результат, требования к изолирующему материалу более жесткие:

• влагостойкость – важный критерий, так как в случае устранения протечки, подложку можно использовать и дальше, не меняя весь теплый пол;
• фиксация труб – водяной теплый пол требует особого внимания при укладке, водопроводные трубы нужно закреплять в определенном положении. Для облегчения процесса можно использовать специальную подложку с бобышками.

Иногда, если не требуется дополнительного утепления и выравнивания напольного основания, под водяной теплый пол можно уложить плиты ДСП или ОСП, поверх них закрепить армирующую сетку с квадратами 10*10, а к ней уже крепить трубы с помощью пластиковых затяжек.

Экономичный вариант подложки под водяной теплый пол – фольгированный рулонный вспененный полистирол. На него кладется армирующая сетка, а к ней пластиковыми затяжками крепятся трубы.

Назначение подкладного материала

При его сооружении обязательно присутствие подложки, которая позволит избежать образования люфтов при соединении досок и различных звуков в полу.

Толщина подложки варьирует в пределах от 2 мм до 5 см, главным свойством её является теплопроводность. Она также поможет:

• защитить панели от вредных проявлений, которые могут возникнуть при взаимодействии бетона и ДВП;
• предотвратить вредные выделения из ламината при нагревании;
• утеплить покрытие;
• смягчить нагрузки;
• сравнять перепады высот;
• продлить срок эксплуатации ламината.

Особо нужно сказать о рулонном полиэтилене. Специалисты считают этот материал наиболее подходящим вариантом из всех представленных на строительном рынке.

Он отлично сочетается с бетонными и цементными стяжками, способен выдержать различные воздействия и задерживает появление микробов.

Рекомендации

Так как ламинат состоит из отдельных ламелей, замыкающихся между собой «замком», перед его укладкой на обогревательную систему нужно позаботиться о качественном подложечном слое. В противном случае со временем покрытие начнет скрипеть при ходьбе.

Толщина подложки под ламинат на теплый пол оптимальна не меньше 2 и не больше 5 мм.

Оптимальным вариантом станет рулонный полиэтилен. Как известно, полиэтилен – синтетический материал и имеет ряд преимуществ:

• не подвергается воздействию бетона или цемента;
• не вступает в реакцию со многими химическими веществами;
• на нем не размножаются грибок и плесень;
• хорошо пропускает и сохраняет тепло;
• имеет хорошие амортизационные свойства;
• способен выровнять небольшие перепады основания пола под ламинатом;
• защищает ламинированные доски от повреждения.

Подводя итоги, можно сказать, что независимо от вида теплый пол вполне совместим с ламинатом, главное – правильно подобрать подложку и сам ламинат.

Критерии выбора ламината

Решив делать инфракрасный тёплый пол в квартире с финишным покрытием — ламинат, встаёт вопрос — кокой именно вид ламелий подходит для такой системы. Если уложить не соответствующий паркет, то при нагреве он деформируется, может выделять вредные вещества, и будет плохо проводить тепло.

Изделие должно:

иметь специальную маркировку – «змейка», которая говорит о возможности использовать его с инфракрасной греющей системой;

• обладать хорошей теплопроводностью — коэффициент теплового сопротивления должен быть от 0,05 до 0,10 м2 х °K/Вт;
• иметь толщину 8 — 9 см;
• не выделять формальдегид при нагревании до 30 градусов, то есть, допустимый класс эмиссии E1 или E0;
• быть износоустойчивым — лучше 32 или 33 класса износостойкости.

Все эти данные можно найти на упаковке.

Эксплуатация

1. Полностью выключается обогрев и пол остывает до температуры 18 градусов.
2. Как только ламинат будет уложен, необходимо постепенно по 5 градусов в день увеличивать температуру прогревания.
3. Максимальная температура подогрева не должна превышать 28 градусов. Поэтому температура воды в системе не должна быть больше 50 градусов.
4. При отоплении температурный режим сменяется постепенно. Регулировка проводится на отопительной аппаратуре.
5. Нужно поддерживать влажность воздуха на уровне 50 %. Иногда используются увлажнители воздуха. Не стоит собирать тепло под коврами или мебелью с маленькими ножками.
6. При отоплении на стыках ламината могут появляться зазоры.

Структура «пирога» плёночного пола

Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:

1. Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
2. Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
3. Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
4. Инфракрасной плёнки — нагревательный элемент.
5. Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Выравнивание поверхности

Для укладки ламинированной доски необходимо добиться идеально ровной поверхности. Перепады по высоте не должны превышать 2 мм на 1 м. Если не будет выполнено данное условие, значительно снижается долговечность напольного покрытия. На практике неровное основание приводит к образованию щелей между планками.

Электрический теплый пол под ламинат: укладка своими руками

Теплый пол быстро завоевывает популярность, ведь очень приятно, когда ногам тепло. Не все напольные покрытия одинаково хорошо проводят тепло, но стали разрабатывать специальные виды, которые совместимы с подогревом. Например, возможна укладка теплого пола под ламинат. Правда, обычный не подойдет. Нужен специальный. Зато можно все сделать быстро и с относительно небольшими затратами.

Содержание статьи

• 1 Можно ли делать теплый пол под ламинат
• 2 Варианты теплого пола под ламинат
• 3 Монтаж инфракрасного теплого пола под ламинат
  • 3.1 Состав системы
  • 3.2 Виды ИК пленки
  • 3.3 Сколько пленки надо и какой ширины
  • 3.4 Электрическое подключение
  • 3.5 Установка датчика температуры
  • 3.6 Последовательность работ

Можно ли делать теплый пол под ламинат

Сразу скажем, что подогрев пола из ламината делать можно, но есть ограничения. Первое — такой способ не является основным видом отопления, а лишь служит для повышения комфорта или может быть «помощником» для основного обогрева.

Второе ограничение — ламинат нужен специальный, который нормально переносит длительное повышение температур. Такой ламинат в маркировке имеет один из значков с изображением греющего элемента. Наиболее часто встречающиеся пиктограммы приведены на фото ниже. Укладка теплого пола под ламинат возможна, только если ваше покрытие имеет один из этих значков или нечто похожее. Стоит он дороже за счет того, что применяются термостойкие материалы и красители. Так что повышенная цена не просто так.

Варианты теплого пола под ламинат

Есть ли какие-то ограничения по выбору типа греющего элемента? В общем, нет. Можно использовать водяной подогрев или электрический греющий кабель, маты из него, уложив нагревательные элементы в стяжку. Но стяжка — дело трудоемкое, требующее значительных вложений и много времени. Кроме того, эффективность такого подогрева низка, так как греется стяжка, а от нее ламинат.

Есть более быстрые в монтаже варианты. Они же более экономные, так как греется непосредственно ламинат, а не стяжка под ним. Наиболее удобный в этом плане пленочный инфракрасный теплый пол. Его можно расстилать на ровное основание (любое), а сверху сразу красть ламинат. Смонтировать своими руками такой тип теплого пола для ламината в одной комнате можно за полдня. Если совсем без опыта — за день. Больше всего времени обычно занимает электрическая часть и укладка тепловых датчиков. В остальном укладка пленочного теплого пола очень проста.

Второй вариант быстрого монтажа теплого пола под ламинат — греющий кабель. Но тут уже нужна будет особая система. Кабель укладывается в металлические теплорассеивающие желоба, которые укладываются в теплоизолирующую подложку. Сверху кладут ламинат. В общем и целом система получается дороже — за счет стоимости пластин.

Монтаж инфракрасного теплого пола под ламинат

Инфракрасный теплый (ИК) пол называют еще пленочным. А все потому, что карбоновая (разновидность графита) паста, которая и является в данном случае нагревательным элементом, закатана в полимерную пленку. Чаще всего паста распределена в виде полосок, которые параллельно соединяются медными шинами. По шинам проходит электрический ток, который поступает на полоски карбона. А этот материал при прохождении электрического тока начинает греться. Карбон испускает тепло в инфракрасном диапазоне, поэтому такой нагревательный элемент называется еще инфракрасным (обозначается иногда ИК).

Карбон и шины закатаны в прочную пленку из полимера, которая гарантирует электрическую и пожарную безопасность. Надо только быть внимательными при электрическом соединении частей пленки — хорошо изолировать места соединения.

Состав системы

Электрический пленочный подогрев пола под ламинат — это не только пленка. Это еще и контактные пластины, провода, терморегулятор и датчики температуры пола. Только в таком случае подогрев будет эффективным и экономным.

Как работает система? На термостате выставляете требуемую температуру, до которой надо нагреть покрытие. При включении элементы находятся в работе до тех пор, пока не будет достигнут заданный порог. Затем термостат (на основании показаний датчика температуры) выключает подачу электричества. Когда температура становится ниже заданного уровня, подогрев включается снова. То есть, он не работает постоянно и круглосуточно. А насколько экономичной будет система, зависит от того, насколько хорошо утеплен пол. Чем меньше потери тепла, тем меньше будут расходы.

Можно ли обойтись без терморегулятора? Теоретически можно. Пленка напрямую подключается к электричеству, например, при помощи провода с обычной электрической вилкой. Когда надо отключить подогрев, вилку вынимают из розетки. В чем недостаток такого типа подключения? Кроме того, что придется постоянно «щупать» пол и дергать розетку, точно контролировать нагрев пленки невозможно. То есть, пол будет то слишком холодным, то слишком горячим. Это приведет к увеличению расхода электроэнергии. А еще перегрев пленки приводит к быстрому выходу из строя. Так что выгоднее и экономнее все-таки установить датчики и термостат. Пусть даже механический, самый простой.

Виды ИК пленки

Как уже говорили, инфракрасная пленка может быть разной ширины — от 30 см шириной до 100 см. Кроме того, элементы одинаковой ширины могут быть разной мощности. Если пол утеплен плохо и бывает ощутимо холодным, лучше брать более мощные нагреватели. Также более высокая мощность пригодится, если основная система отопления в холодные дни недостаточно хорошо справляется с поддержанием температуры. Тогда можно гарантировать, что пол будет теплым независимо от температуры на улице. Но более рационально хорошо утеплить пол. Это займет больше времени, конечно, но «работать» будет не один год и снизит затраты на отопление.

Не так давно появилась саморегулирующаяся инфракрасная пленка. Дело в том, что обычный инфракрасный нагреватель не располагают под мебелью, коврами. Мебель, ковры в таком случае передвигать не рекомендуется. Пленка греется всегда равномерно и если не сможет эффективно передавать тепло, может перегреться. Долговременный перегрев приводит к перегоранию контактов или пасты. То есть, часть пленки перестает работать.

Саморегулирующийся элемент при достижении порогового значения перестает нагреваться. Отключается тот участок, на котором превышена температура. После остывания нагрев возобновляется. То есть, такая пленка служит дольше (исключен перегрев, даже локальный), меньше расход электричества. Ведь не греется диван, шкаф, ковер и т.д.

Сколько пленки надо и какой ширины

Для укладки теплого пола под ламинат, надо рассчитать количество и размер нагревательного элемента. Сначала стоит нарисовать план комнаты, очертить на нем крупную мебель, если есть, ковры тоже. На свободное пространство укладывается инфракрасная пленка.

Совсем необязательно использовать фрагменты одинаковой ширины. Важно, чтобы они не находили друг на друга, но и чтобы между полосами не было большого расстояния. Иначе под ногами будут ощутимые более теплые и более холодные зоны.

По плану высчитываете метраж пленки каждой ширины. Резать ее можно по специальным линиям, которые обозначены пунктиром и изображением ножниц. Располагаются эти линии каждые 25 см. Метраж рассчитываем исходя из этой особенности.

Электрическое подключение

Так как инфракрасная пленка — электрический нагревательный элемент, то надо позаботиться об электрике. Для этого в комнату выводится пара проводов — фаза и ноль. Желательно еще и заземление. Оно необходимо для безопасности. Под установку термостата у стены делают отверстие, как для установки розетки. Туда заводятся провода от щитка. При монтаже они подключаются к соответствующим клеммам на корпусе термостата, но делают это в последнюю очередь. До того времени провода от щитка замотаны изолентой и просто торчат из подрозетника.

На каждый кусок пленки нужно по два контактных зажима. Их подключают к шинам с одной стороны, к ним припаивают провода. Противоположную сторону шины изолируют. Для этого можно применять битумную изоляцию (более надежно), но можно обойтись и обычной изолентой. Контактные зажимы устанавливаются на шины (медные, оранжевого или красноватого цвета). Шины эти запаяны в пленку. Для установки зажима пленку надо приподнять, пластины прижать к меди используя пассатижи.

Провода от контактных зажимов тянут по полу к месту установки термостата. Тут они собираются в жгут, поднимаются по стене и заводятся в подрозетник. Чтобы выглядело все прилично, лучше всего сделать штробу, в нее уложить гофрошланг или толстостенную пластиковую трубу. Провода  продеть в трубу/гофрошланг. Это позволит при необходимости быстро и без особых хлопот заменять провода.

Установка датчика температуры

Температурный датчик — один из ключевых элементов системы. От того насколько правильно он показывает температуру, зависит правильность работы всей системы. Поэтому выбор места установки датчика очень важен. Его располагают на открытом пространстве посередине пленки, отступив не менее метра от стены.

Сам датчик имеет очень небольшие размеры. От него тянутся два провода, которые тоже должны заводиться на термостат. Эти небольшие датчики — самая уязвимая часть системы. Они часто выходят из строя. Но стоят они совсем немного, так что затраты небольшие. А чтобы можно было заменять их без проблем, их лучше тоже устанавливать в гофрошланг. Это может быть неудобно, так как придется делать углубление. Зато замена будет простой.

Последовательность работ

Теперь, когда основные части процесса ясны, определимся с тем, что за чем и как лучше делать. Сразу скажем, что пол должен быть ровный. Под укладку ламината его все равно надо ровнять. На выровненное основание расстилают тонкий слой теплоизоляции. Вариантов достаточно. Опишем основные:

Как видите, особого выбора нет. Либо пробка (но не рулонная, а листовая), либо полиэтилен с лавсаном. Толщина — 3 мм и больше. Настилается по всей площади пола. Стыки проклеиваются скотчем. В случае с пробкой — обычным скотчем, при укладке покрытия с лавсаном, применяют скотч, предназначенный для данного материала.

Далее идет уже укладка теплого пола под ламинат . На подложку расстилаем инфракрасную пленку, фиксируем по краю. Можно на двусторонний скотч или при помощи скоб из строительного степлера. Но скобы ставим в край пленки — ни в коем случае ни в шину, ни в полоски карбона.

Соседние полосы должны укладываться вплотную. Перекрываться могут только чистые края пленки. Наложение и соприкосновение шин недопустимо. Также как и полос карбона.

После того, как уложены полосы, к ним подключают контактные пластины с проводами. Затем устанавливается датчик. Если он выступает над плоскостью пола, в подложке вырезается отверстие. Нельзя допустить, чтобы он торчал. Далее все провода заводятся в подрозетник. Там они подключаются к клеммам на термостате. Все клеммы подписаны, так что проблем быть не должно.

Могут возникнуть некоторые сложности с подсоединением пленки, если их больше трех. Три провода уже сложно подключить к одной клемме, а если их четыре или больше… Тогда выход — установить на концы клемму подходящей формы. Они стоят копейки. Концы провода зачищаются от изоляции, все они скручиваются и укладываются в «ножку» контакта, зажимаются пассатижами. Завести один контакт гораздо проще.

После того как подключили все участки пленки, датчик, при выключенном автомате на щитке заводим на соответствующие клеммы линейные провода. Врубаем автомат, включаем подогрев. Ждем минут 15-20 и проверяем температуру пленки. Если все греется, имеет одинаковую температуру — отключаем все (можно только автомат, но желательно снять линейные провода).

Ну, и последний этап — укладка ламината. Тут никаких особенностей. Кроме того, что надо следить, чтобы пленка не сдвинулась, провода остались на месте. Закончили укладку ламината? Снова включаете и проверяете греется или нет. Если все в порядке, монтируете плинтуса. Все, можно пользоваться.

Теплый пол для виниловых полов

Позвольте нам помочь вам выбрать!	WarmStep ® Mats Ultra-thin heating mats	ThermoFloor ® Mats Heated underlayment pads	ThermoTile ® Mats Heating cable on mesh
Залитый цементом	Нет	Нет	Да
Затраты и затраты	Низкий	Средний	Высокий
Мин. Vinyl Thickness	5mm(rigid) + 1.5mm pad	3mm(rigid)	Any
Requires MDF	No	Yes	No
Added Floor Height	Low	Medium	Высокий
	КУПИТЬ	КУПИТЬ	КУПИТЬ СЕЙЧАС

Доступные решения для обогрева виниловых полов

Теплые полы и долговечный винил идеально сочетаются друг с другом. Надежные системы подогрева пола от ThermoSoft выдержат испытание временем и обеспечат тепло, роскошь и комфорт на долгие годы. Благодаря системам лучистого обогрева, разработанным для простой установки и надежной репутации, вы можете обновить свой пол, не беспокоя себя.

Тип вашего винилового напольного покрытия будет определять тип необходимой вам системы подогрева пола. У ThermoSoft есть варианты, совместимые со всеми типами винила, независимо от того, нужна ли вам мягкая подложка, минимальное добавление профиля или укладка нового бетонного основания.

AS SEEN ON

AS SEEN ON

Shop Heating Systems by Floor Type

Tile & Stone

Engineered & Solid Wood

Laminate

Vinyl

Carpet

Concrete Slab

Benefits of ThermoSoft’s Floor Heating Solutions

• Эффективно передает тепло

  Виниловые напольные покрытия эффективно сохраняют и излучают тепло. Вы будете чувствовать тепло дольше и быстрее.

• Носки не нужны

  Избавьтесь от холода на холодных полах и почувствуйте приятное тепло от кончиков пальцев ног.

• Преображает обычные помещения

  Полы с подогревом превратят ваши повседневные помещения в роскошное убежище в собственном доме.

• Минимизация времени и трудозатрат

  Системы разработаны с учетом наиболее эффективного процесса установки.

• Обогревает помещения всех форм и размеров

  Профессиональная помощь в проектировании, поэтому любой проект становится проще простого.

• Разработано с определенной целью

  Мы не просто стремимся нагреть пол; мы стремимся поставлять продукт, который обеспечивает высокое качество конечного опыта.

• Быстрое и простое подключение

  Провода, установленные на заводе, упрощают электрические соединения для систем ThermoSoft.

• Практически универсальная совместимость

  Выберите свое любимое напольное покрытие. Наши системы отопления подходят для всего, что вы можете им предложить.

• Технически дружественный

  Wi-Fi, интеллектуальные термостаты и энергосберегающие технологии сделают ваш умный дом еще умнее.

• Разработано для совместимости

  Проверено и одобрено многими производителями напольных покрытий.

• Без увеличения высоты пола

  У нас есть решения, позволяющие добавить тепла без увеличения высоты.

• Сертифицировано по безопасности

  Внесено в списки UL или ETL для США и Канады.

• 10-летняя или пожизненная гарантия

  Отопительные системы ThermoSoft рассчитаны на долгий срок службы.

• Премиальная поддержка производителя

  Ведущая в отрасли прямая поддержка в США.

Наши обязательства перед вами

При поддержке настоящих людей

Мы знаем, что быть лучшим означает не только превосходную продукцию, но и подкреплять ее превосходным обслуживанием.

Приоритет 1: Делать вас счастливыми

Создавать радость и комфорт с помощью наших обогревателей — наша главная цель.

Лучшее в отрасли соотношение цены и качества

Американское качество, простая установка и безопасная эксплуатация. Все по конкурентоспособным ценам за лучшее соотношение цены и качества в лучистом отоплении.

Инновационная и надежная конструкция

Продвижение отрасли вперед благодаря инновациям и длительной эксплуатации с высочайшей надежностью. Вот почему наши системы есть и в наших домах.

Понимание ваших потребностей

ThermoSoft — лучший партнер для вашего проекта, потому что мы знаем, когда выслушать, а когда дать совет.

Постоянная честность

Наша репутация — один из наших лучших активов. Мы создали эту репутацию, выполняя каждое обещание.

Featured News & Videos

NWFA Webinar Part 1

59:12 min

NWFA Webinar Part 2

55:49 min

NWFA Webinar Part 3

57:59 min

Вебинар NWFA, часть 4

54:56 мин.

Вебинар NWFA, часть 5

59:24 мин.

NWFA.

Выбор термостата для системы электрического отопления

Уход за деревянным полом с подогревом

Установка системы лучистого тепла под деревянным полом

Теплый пол для плавающих полов

ПЛЕНКИ И ТЕРМОСТАТЫ ДЛЯ ПОДПОЛЬНОГО ОБОГРЕВА.

СВЯЖИТЕСЬ С НАМИ

** ВАЖНО: ПОСМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ ПЕРЕД УСТАНОВКОЙ ЛЮБОГО ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ QUIETWARTM.

Лучистое отопление для плавающих и деревянных полов Разработанная для ПЛАВАЮЩИХ полов, включая ламинат, инженерную древесину, массивную древесину, роскошную виниловую плитку/планку, SPC, пробковые и бамбуковые полы, система лучистого обогрева пола QuietWarmth является идеальным способом добавить мягкого тепла на полы в кухнях, ванных комнатах, общих комнатах, соляриях. , и новое строительство. Тоньше кредитной карты, QuietWarmth не поднимает высоту пола, поэтому нет необходимости в самовыравнивающихся растворах или других грязных растворах. Установите плавающие напольные покрытия в тот же день. Просто разверните подходящие маты поверх. Одобрено для использования с подложками QuietWalk, QuietWalk Plus+ и Insulayment.

   click – Сертифицированный тест UL As/nzs pdf

• Технология ультратонкой проводящей чернильной пленки — для плавающих полов, в том числе из элитного винила и ламината твердых пород дерева.
• Установка для быстрого развертывания — подключение до 14 м2 матов, соединенных параллельно, к одному термостату с автоматическим выключателем на 20 А.
• Подгонка по длине — просто отрежьте по пунктирной линии.
• Регулятор температуры – при наличии напольного термостата. (25 градусов по Цельсию идеально)

240 V – Диаграмма AMPS

Нажмите – QuietWarmth Float Data Leate Pdf

Клипко – QuiceWarmth Ploat Manual Play WiTywarm.

Видео не может быть отображено

Это видео недоступно.

СВЯЖИТЕСЬ С НАМИ

** ВАЖНО: ПЕРЕД УСТАНОВКОЙ ЛЮБОГО ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ СМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ.

Пленка для теплого пола Peel & Stick для плиточных полов с прямым приклеиванием. Система лучистого обогрева полов QuietWarmth, разработанная для ПЛИТОЧНЫХ полов, в том числе керамических и фарфоровых, является идеальным способом добавить мягкого тепла на полы в кухнях, ванных комнатах, общих комнатах, соляриях и новостройках. Тоньше кредитной карты, QuietWarmth не поднимает высоту пола, поэтому нет необходимости в самовыравнивающихся растворах или других грязных растворах.
Уложите напольное покрытие в тот же день.

• Технология ультратонкой проводящей красящей пленки — для плавающих полов, в том числе из элитного винила и ламината твердых пород дерева.
• Установка для быстрого развертывания — подключите до 14 м2 матов, соединенных параллельно, к одному термостату с автоматическим выключателем на 20 А.
• Обрезка по длине — просто отрежьте по пунктирной линии.
• Регулятор температуры – при наличии напольного термостата.
• (25 градусов по Цельсию идеально)

240 V – Диаграмма AMPS

КЛИНГ – Сертифицированный тест UL AS/NZS

Кличок – QuietWarmth Tile Data Leate Pdf

903

CLICK – QUIETWARMTH TILE WARRANTY

Видео не может быть отображено

Это видео недоступно.

СВЯЖИТЕСЬ С НАМИ

Плавающий коврик Quietwarmth (0,69 м2 – 457 мм x 1524 мм) (1,39 м2 – 457 мм x 3048 мм) (1,39 м2 – 914 мм x 1524 мм) (2,78 м2 – 914 мм x 3048 мм) Коврик Quietwarmth Tile (клейкий вниз) (0,69 м2 – 457 мм x 1524 мм) (1,39 м2 – 457 мм x 3048 мм) (2,78 м2 – 914 мм х 3048 мм) (1,39 м2 – 914 мм x 1524 мм)

** ВАЖНО: ПОСМОТРИТЕ ВИДЕО ПО УСТАНОВКЕ ПЕРЕД УСТАНОВКОЙ ТЕРМОТЕРМОСТАТА.

7-дневный программируемый термостат с датчиком пола и встроенным GFCI 7-дневный программируемый термостат для систем напольного отопления, термостат QuietWarmth Thermpro имеет адаптивную функцию, позволяющую ему рассчитать, когда необходимо включить отопление, чтобы обеспечить достижение комфортной температуры в требуемое время. Термостат можно настроить для управления температурой пола, комнатной температурой или комнатной температурой с ограничением температуры пола. Предназначен для использования с пленками излучающего тепла QuietWarmth.

• Мониторы потребления энергии – 2 дня, 30 дней или 365 дней.
• Мониторы температуры — датчик пола длиной 3,0 м для точного контроля подогрева пола.
• Удобное чтение — большой дисплей с подсветкой.
• Безопасная эксплуатация — встроенный GFCI с самотестированием.
• Простое управление – нет необходимости в справочном руководстве.
• 25 градусов Цельсий – идеальная настройка

Нажмите – Лист данных ThermPro PDF

Нажмите – Руководство по эксплуатации ThermPro

Кличок – Установка Страница ThermPro Thermostat PDF

Связаться с US

MI -Block Heating Film Plamp 1,5 мм

4

00 MI -Block Plam

Шопаускунфт

4,76 / 5,00 (186 разворотов)

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.

Выбрать/Отменить все

---

YouTube

Дополнительная информация

Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Ютуб (гугл). Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка

---

ReCaptcha

Дополнительная информация

Чтобы отправлять формы на этой странице, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google. С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы. Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами. После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы. Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.

Описание:

Остановка спам-ботов

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка

---

Google Analytics 4

Дополнительная информация

Dies ist ein Webanalysedienst.

Добавление Дата: анонимный IP-адрес, Дата и Uhrzeit des Besuchs, Nutzungsdaten, Klickpfad, App-Aktualisierungen, Browser Informationen, Geräte-Informationen, JavaScript-Support, Besuchte Seiten, Referrer URL, Standort-Informationen, Kaufaktivität, Widget-Interaktionen

Описание:

Анализ

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка

---

Отслеживание конверсий Google Ads

Дополнительная информация

Mit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉

Erhobene Daten: zufallsgenerierte USER-ID

Описание:

Маркетинг

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка

---

Выбрать/Отменить все

Настройки конфиденциальности данных

Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу). Дополнительные сведения см. в Уведомлении о конфиденциальности.

Очень жаль, теперь нам нужно вернуться к стеклянному шару или прочитать в кофейной гуще, чтобы понять наших посетителей…

Почему мы должны это делать? Проще говоря, вы запретили нам отслеживать ваши шаги на нашем сайте с помощью Google Analytics. Мы знаем, что это звучит драматично для Вас. Но посмотрите на это: мы даже не знаем, кто ВЫ, мы просто видим, что КТО-ТО просматривает наши страницы, как он это делает, как долго этот КТО-ТО задерживается на соответствующих страницах и т. д. Мы не знаем, кто Вы , мужчина Вы или женщина, сколько Вам лет, каков Ваш вес – без понятия. Мы также не передаем эти данные в Google, у нас их нет вообще! Тем не менее, эти данные КОГО-ТО предоставят нам ценную информацию о нашем сайте, мы хотим, чтобы Вам здесь все нравилось, чтобы Вы чувствовали себя хорошо и – конечно же – покупали нашу продукцию. ..

Итак, мы видим, где есть проблемы. Если многие посетители покидают наш сайт в процессе покупки при выборе способа оплаты, мы знаем, что что-то не так, и можем это исправить. Звучит хорошо, правда? Это хорошо для Вас и хорошо для нас. Так что это беспроигрышная ситуация. Итак, позвольте нам сопровождать Вас на Вашем пути через наш магазин. Иметь дело?

Отлично, ты понял! Теперь мы снова можем лучше работать над нашим предложением!

Изолирующая подложка Warmup | Магазин теплых полов

В наличии

Площадь покрытия *

2,5 м 25 м 210 м 225 м2

Пожалуйста, выберите вариант.

Рекомендуемая розничная цена: 40,79 фунтов стерлингов Наша цена 25,60 фунтов стерлингов вкл. НДС

Следующий рабочий день доставка
Заказ в пределах

Описание

Установка

Спецификация

Продукты

Доставка

Обзоры

Огромная наязовая насильственность. Огромная наязочная барьера. Огромная наязование. действенный и эффективный. Это также снижает контактный шум, а подложка из фольги действует как эффективный барьер от влаги.

Теплоизоляционная подложка Warmup была специально разработана для укладки под двойной накладкой Warmup как часть полной стабильной системы накладок. Это идеальный дуэт для укладки мягких и эластичных напольных покрытий, таких как ковролин, винил и линолеум, в сочетании с пленочным утеплителем Warmup.

Благодаря структурной целостности и дизайну изоляционной подложки Warmup достигается термостойкость до 0,19 (значение Rm).

Особенности и преимущества

• Препятствует потерям тепла и повышает эффективность системы напольного отопления
• Чрезвычайно эффективно снижает контактный шум
• Очень тонкий, всего 6 мм в толщину
• Легкий и простой в установке
• Подложка из фольги действует как влагозащита
• Рекомендуется для использования в сочетании с накладкой Warmup Dual Overlay для достижения наилучших результатов под коврами и эластичными напольными покрытиями, такими как винил и линолеум

Изолированная подложка Warmup представляет собой тонкий изоляционный барьер, который отражает тепло вверх, делая систему обогрева пола более эффективной и действенной. Теплоизоляционная подложка была специально разработана для укладки под систему Warmup Dual Overlay в сочетании с системой обогрева из фольги Warmup.

Шаг 1

Убедитесь, что основание чистое и сухое. Установите изоляцию серебряной фольгой вниз. После укладки первых рядов раскатайте следующую часть подложки. Снимите защитную пленку с самоклеящегося нахлеста и склейте оба ряда вместе, создав влагонепроницаемую ситуацию.

Ковры и подложки

Ковры и подложки имеют более высокое значение TOG и большее сопротивление теплопередаче, поэтому важно выбирать ковры и подложки с низким рейтингом Tog. Чем толще ковер и подложка, тем дольше время прогрева; это приведет к замедлению теплопередачи пола в помещение. Важно проверить пригодность для использования с подогревом пола. Если вам нужно использовать дополнительную подложку, убедитесь, что она имеет низкий рейтинг Tog, не более 0,8 Tog, в идеале 0,5 Tog.

Подложка Warmup и виниловые напольные покрытия

Виниловые напольные покрытия Этот тип напольного покрытия можно использовать поверх двойного покрытия Warmup, но важно помнить, что необходимо использовать высокотемпературные клеи, подходящие для полов с подогревом. Перед приклеиванием виниловых напольных покрытий уложите двойную подложку и накладку Warmup за 24 часа до этого.

ПРИМЕЧАНИЕ: Максимальное значение Tog для ковра, подложки и двойной накладки Warmup не должно превышать 2,5 Tog. При креплении ковра к двойному оверлею Warmup рекомендуется использовать клей, повышающий клейкость, или метод укладки ковра двойным клеем. При натяжном методе монтажа захват должен быть установлен перед системой отопления. Для правильной работы захвата верхняя поверхность захвата должна быть на одном уровне с верхней поверхностью системы двойного наложения Warmup или изолирующей подложки. Этого можно добиться либо с помощью архитектурного захвата, либо с помощью деревянной прокладки под обычным захватом, чтобы поднять его на нужный уровень.

Композиция: верхний слой	Полистирол
Состав: нижний слой	Серебряная фольга с клейкой
rm. используется в сочетании с двойным наложением Warmup.

* В случае систем с плавающим основанием звукоизоляция готового напольного покрытия всегда будет зависеть от звукопоглощения существующего основания.

Name	Product Code	Price
Warmup Insulated Underlay – 2.5m2	1142	£25.60
Warmup Insulated Underlay – 5m2	1144	£51.19
Изолирующая подложка Warmup – 10 м2	1141	102,40 £
Изолирующая подложка Warmup – 25 м2 909 4003 100040039 256,00 фунтов стерлингов

Варианты доставки

В магазине «Теплые полы» мы стремимся сделать каждый шаг вашего заказа максимально простым и удобным, от поиска подходящей системы подогрева пола до доставки вашу систему уже на следующий день.

Мы рады предложить вам несколько вариантов доставки, включая бесплатную доставку всех наших заказов или доставку на следующий рабочий день по фиксированной цене 5 фунтов стерлингов.

Варианты поставки

• Доставка в течение 2–3 рабочих дней
БЕСПЛАТНО
• На следующий рабочий день
5 фунтов стерлингов (заказ до 16:00 с понедельника по пятницу)
• На следующий рабочий день до 10:30
15 фунтов стерлингов (заказ до 16:00 с понедельника по пятницу)
• Доставка в субботу
30 фунтов стерлингов (заказ до 16:00 в пятницу)

Загрузка…

Инструкции и информация

Сопутствующие товары

Деревянный коврик для подогрева пола ProWarm™ – 1,0 м2

85,00 фунтов стерлингов

9010 9010 м2

107,99 фунтов стерлингов

Система с двойным покрытием Heat-Pak®, 11,52 м2

207,86 фунтов стерлингов

% 1 0 объект >/OCGs[5 0 R 292 0 R]>>/Страницы 3 0 R/Тип/Каталог>> эндообъект 2 0 объект >поток application/pdf

双面说明说制作文件

2018-11-13T10:53:50+08:002018-11-13T10:53:50+08:002014-12-04T17:38:56+08:00Adobe Illustrator CS5

140256JPEG/9j/4AAQSkZJRgABAgEBVQFVAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABABVQAAAAEA AQFVAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAACMAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9HeUv+ObJ/xmb/iK4qlv nv8AM7yz5JexTWfXZtQfHEEIEVuABALvyZKKK12qaA+GAmmQjaDi/O/8AK2VeSa6lOKOAYLlSyysF TiDECxYtsBv18Dg4gvAW4vzt/K6SFZRrsaoy8wZIbiM8K05EPGpC179Nj4GjxBeAp/5Z84eXPNFv Pc6DefXbe2k9GWZY5UTnTlRWkVA+xB+Gvbxwg2gilPzF/vdpf/GU/wDEkwoT3FXYqkersw1vTgCQ CwqP9liqhH+ZHkKQEp5g09gACxFzFtUAjl8W2zA74q6T8x/IcZVX1+wVm+ypuIgTXpQcu/bxxVz/ AJjeRI4zJJr1jHGP23uIlWlK1qWAp74qkHnH8wNOuNJ5eV/N2l2F9ayCW4acxTq8KoS0bAt8GxD1 60HgcBSPNJvKPm7zjqGvQ2ereY9Gks3ikcW1m8MtzO4jJWJQpBQD7RbiTRad+WAWyNdHonlZmbTC SST6jdfkMkwTfFXYq7FUj8pso02SpA/fN1/1VxVvzB5T8r+YXtn1i1S6e09QQN6jxkLMAJEb02Tk jhRyRqqe4wEJBpgf/Kt/OcUUEdvf6CjwJCFuTpdsH5xCAiiLEqqI3Wcx06cx9EeEs+IKR/Lbz79S ht/0noDemsySKdLtgrLK3MKB6RVRUnl8PxdceErxB6XomiaFoVkbLSLeKztWkeZ44/2pZW5O7MSW Zie5OTAYE2g/MJBvdLINR6p6f6yYoT3FXYqkesf8dzTf9Yf8SxV5S/m/VIZHt5NWuKo4DS/o6Uo2 /CisWG1R41+7FVN/NmqHk51a4hCkrRdOnoOSkqCpb4D+9FOvT7lU10/zdHBELa9ur++uA5jjkjt2 t1bbiB8aT8u7ci22Ksis9Qe2CXVw0kixMTIkuoaeyENU/EQsYovHbcYqymLUtHuLcBZLZLto6/V1 kieRXaMtxHamp416dsVW+Vf+OYf+MjfqGKpxirsVdirCGbSm8tS22qIZbO6meGWFUaT1FaNQycE+ JqjqB2xViep6T5PuBDLpfq2IWpl/3F3c3qrIoVSqsEoffviqVt5W0yPhD+lZ2tzJy9EaLdPFVkIV W+I/ZX7I7dB1piqfx/lVpqVa31ewjtpIzGlvJaxunpyRcWRlaXiyt8TUI6E/PFU6m/L78vmtvSkS zWAfuxSZk41XhxVg4K/DtQHFU51NEWbS+EiyqZmIdDUfaQdsVZLirsVSLWf+O3pv+sP+JYq8q1GM ya/cWyyScXu2BmOrosaCQmQSFFq0YROJAA+zv23VTAeW2eOVJtdsmLhIx/uXkNSBVqj0BuxUH/ax ВЭ23lW91CdI7fVre7uUjkY28eryPQmlHAW2P2X2+zTvTemKoz/lWvmLjJH9ZrHKo511G4+3QKWAW 2Wm1RsQN/sgbYqmGkeSdc0++huZ7gtbW6uWh26aUsDGw4tG0CBqEinxD9dVWS+Vf+OYf+MjfqGKp xirsVdirz3VrWe58nusUMkpS7Dn0UlkkHFBTisLxv13608cVSCPypq1yJWtbFlSJViVplubaQcUC MQZrpKhuNaivzOKo+byPr7JQ2qFVosfxSchXiSSTfgbGoHv7bYqmFp5O4xxtd6NcSXLVWYJeCONh ueYQzSmvxU3atd8VV5vK1kIP+UcncrwUR/Xk2C1PLk0vUeJ338MVRj2cdmmlwR272yC4ciGSX1iO TIftVbb2rirL8VdiqRax/wAdzTf9Yf8AEsVeQ+X7vULOOC5WKd56soFxdwSVqBy5JLGdwPbvUdcV TvTtY846hC0dlYG4lUq8rxNpp9MOuy09Ch5e++KvQvKthrVrBTV7azW4APG7t3BlcMa8XRbe2VeP TavTFU+xVTuf955f9Rv1YqlflX/jmH/jI36hiqcYq7FXYq871iziuvKLRyQ+qPrZ3EEdxSsQFOMj xgVr1rirEYraNbWMwW7sVULHTS7cElAQy8jd715F2PLepPXFU5tbTyzJCti2m3rXlyQZJLe3sIB6 k2w482biQNvib+GKpz/hKwDFB5bvVRm5kp+iacg3IVJflRj26Yqsh8mafGEZfL1+CqemFb9EHipV gQPjP82+Ko6DTYtPi02GO0ms+dy8jx3h2cyFmMdWJtiyHw61+imKs1xV2KpFrP8Ax29N+Y/4liry JrnUpYy/C9CFAADqZCjlHRUYBR+8+ztTrvXpiqwPqYiFP0gWkpxQ6qTK7SSGKgFOKnj1C7H54qme j+aPMOnR8Y0mVVUyoLjUIJy5JrQmSGR1qnxUG1PffFUfP5881hOaz+iF4jk01qVcszhCP9GrQ8Pi 8AK+OKorQ/PHmS/1+20y5QrbukpnYzW8jH92WXaOFaAFaMOQNT4Yqznyr/xzD/xkb9QxVOMVdirs Veba+sy8oCRhDzS8Ija4jtZEUmGpNLpkSvEEChrv9IVYjHDaQzyyzG2KAAL6ltoLcG5EEmjkrXlT 7/bFVR/SiqvC3NUDBPq2gKoLE/CaPuNgR28fZVfDMlu1vPG8CSWbtPHKYdDUxs4+II6yKwY1qSOw xVNT5w18T1fWplXjULXR6/ExA29UVIKEeGKsh03Ubu/sNInu5jcXAuJFeU+hvR0IP+jvKgFCKb1p 1xVnWKuxVI9Y/wCO5pv+sP8AiWKvGfUcW3o2bWsQaRwFfTW48vTYVFWAFVJR6/ZB3xVOra60GWO0 FxpjCZFROUCW4U3AZa8V+qsUAZvhblTwJxVRtb/yu6x3KaTOeISRJQIjKZUpQU+phuw36delDRVa 8vlWSeOc6VIJSP3Uyi3SQxqBQA/U1P2Rstd9h4GKp7ot75dHmCOOGwkjuLlpJEnZIx8TIzA1S3Qm qk78+5FcVZ35V/45h/4yN+oYqnGKuxV2KvOtYkjj8p+pJKsSLeE8nkt405CL4d7hXBYdVA+nbFUL pXmvRLSzt7NNfuLcsxDCGbRTEskoNVTktaB2+Gortv7qoqPz7osiokXmG9kZ2MSusuiklgR8Wwp3 p/DFW2886T+7P+IL4B3ZwfU0WnEbcCePRSf9b3xVYfP+hxhGl8x3Y5kgK8uiDrxRe383T/KPyGKp nDq1pqcOmT2t82oLHcNG88j2zvyHpGjG0pENmB8d8VZpirsVSPWP+O5pv+sP+JYq8gt11U2RmEV2 5ZZFl46ohZvs8aGtVqCaDbw74qqD9NkuqrPHHJHGVH6URUjZVL8tl2FVIbrsNxvirUX6Yms45Ivr BVWdnWXVImqWpxoaMV4A1IA270JGKqkSapKqWyJMH5MvqjVFVkjHV3VSnxIAGAXYnwNRiqZeXGv4 /NEIm9UpzliKvqP1ilIWIBhANRTxPvir0ryr/wAcw/8AGRv1DFU4xV2KuxV5/fSqnloA3Jtibsnl ydAQIxvVIbgkr1AoPGu2KobycsVy7zR67Mt7EoVo4ucyBegJNxBDXkamnDwoaYqyoRX/AMQGvTks /JCbe3+Eb0XaMbbj32xVFNpesU+HWphUqSTDbnYdQP3Y64q5dK1lSxOtzPyaqhobaiipNPhjXsaY qgNVt7i3m0uO4unvJPWY+tIsaNQsm1I1RdvlirJMVdiqRaz/AMdvTfmP+JYq8hgsRBHNC8cKyRkK sqafp0XAbs6Ko1GoUvVWB2LD2riq91tksiklnEHSTiWbTtNrz5qA1Pr/AMRQBqCteJpTkKYqukjg gdU+qxFViJeQ6fp7JIv7xfhC6gvxAfaNCDt8gqybRfIlrq9lFf2V7p0kZdWeKXTI3WN1KSBQI51U OKKCQTttirK7fyLoFhN9dghUTwI3pH0oF4nhxJBSNW+LvviqN8q/8cw/8ZG/UMVTjFXYq7FXmur2 ssujW00VvFO8NzJxaVbIlC6xCqG9BAJWv2fpxVLdNgms7MxDQNMvSWMyib9Fhgr0BSMQyRR9V5b9 +pOKsktdHW8iguYtI8vCOdObho1dwXB+GqKyH7W9GPfFUSnlO4VUH6F0AFJOVRbnpQgMPg2bZcVb Xyi5Kq2iaAIwQxAtq/EG+0PgG/Fm+nFWpLCayOmxTW1naO1wz+lYIUiNTGKkEL8W2+KsvxV2KpHr H/Hc03/WH/EsVeWzWgvdc1FYLnToTHJKsDz2qQxlTJIGIklK+o6sa/Ad+UKr/wDCcnOSUXugBCAF 4x23prtVh5mQ0YihBr137YqmVuvnG0gtIrfXtMtrQJSOJZYwHdCDwWkwUBq/s16+O+Kqr3HnBI1j XzVYsqmkknrQ8quCq0Yyjozj4SN6DffZVHaJP5lXVo477X7O+t5BM8ltFOvqEFP3fBfUYld+lPux Vl3lX/jmH/jI36hiqcYq7FXYq801yyN15ciX0/UQXMnIeg9WADEtSVSWGNw17+w3xVj0OgLeyR26 6bSR3jjVGs2jWoUFj8N2FFVHXYfPFWW6T5E1uOwSFLyPS4oyOFtHBKlCN2b9xelAGJ6Yqnln5X1V Zg19rEs0XplTHAbmAmQuG5cnuJtgBTjT6abYqi38shuysdQ1AFOnG7lAPw8dwDQ/13xVA6lYLYza ZAs006+uzB7iRpXFWTbk1TQYqybFXYqkesf8dzTf9Yf8SxV5bqEOpm/vpZmvGcSVVRfxRhWaR0X4 VYUHIb7fR0GKpj+n/MIWFlVVhkdqmRtNUqGPFDQRUJDeGKquma/qEoX6+1zb1ZTbvFHo78xINgwb iVYU7D78VZD/AI38vlGWTRZvgX1By/R3xkDan+k9T70xVNtO1a31KH2rfRpoLdkkCXri04LwBFKR zPJ12FFxVE+Vf+OYf+MjfqGKpxirsVdirzDzDHFJ5egWSFZR9Zl4lo7eXixiQBh9YlhAIrtxriqV aTo+ifpSNZLCyiiR3ZnnsrD0RUikbLBI0ldyAeNPl3VZuvmi8fZNV0stxrtFcEmgrUD1PcbYqvh8 y3crIiapprPK/pRAQz7uSAB/ee/04qmZi828mIubDjyHEehNXjyFan1uoWvbriqB1RdQWfTBfvFJ P6zfFAjInHklBR2c1964qyXFXYqkesf8dzTf9Yf8SxV5BewWj3d0UayZZbiQKPqUw3MpAh3TyDO3 2a/ScVU5phIjoVsiz1PI2c1ArVRVVVQ7Gvc7HFUbY6ppunQBDZaXcO3GZPrGmzu6sKgoKKvA7Nxq fbFWS6MmhanYPdTL5csi8rrLHcaWUL9DypNPAx5L34/qxVOtP0ry9BeJJbSexzPEJBEtlZRRXABU grG4nkKnlWtF9vfFU78q/wDHMP8Axkb9QxVOMVdirsVea61HH+gbWZ3EZS9ZectZoKyRr8PK8BXo OXw77YqxmS7tTH8MkUr89o1uNHqVp9sOwp1PHjXbfxGKo6TVdLEccF1oulXkcdImne6sucgAryos saAu3YKAa9O2Kqy69pMoEf6G0koygTK13aABSWY8v9IP2vtffXfbFU2Ov/l88cIfSI5Flj+Aiawd ePEg8T9ZrsE7frxVMoH0V7bSW0e3jtbU3EgaCNon4yK6KwYwvKlduzbfhirNMVdiqRaz/wAdvTfm P+JYq8s1TUZVu75J7i1d1kMcoA1RisyPUk8ZacepAVQd6KablVN7X8ztMhtYImtbUKkcYLyCdRsv xGr271pT+dq+OKp9D5qu5CJR5fee2YB/VS2uiGBBKlf9F+LptTFV6ebJZSg/wrPQCtHtrpeLdABy tAOnfFUw0jVLnUfWmfQxZFQQ88izRPxKsQVE9vbs3xChA6dfCqqYeVf+OYf+MjfqGKpxirsVdirz LzBffVvLtuPUded3IQkU6W7sViXoXguC32qUFNz1xVfaeerB+KzeYL5Zl3ljibS5YxvsFkMKMVNa AkV/XiqPsPM1rqEipY67qd5I8PrLFAmlytwLKC3GOJm+Hmte24xVXS+1ViT9Y8xAM1Aps9PBGw3q YPs799+uKqiXupSqALjzBGXaoY2lgCAd6GsB2Hyriq6SaaYaW8rXjP67b38cUU1Kx/swrGtPoxVl 2KuxVI9Y/wCO5pv+sP8AiWKvLNZe9NxqMaS3zyiacgQX0MYWkjkUAbx2FTXbfFUJZPfzW0Bb9IOs yKRKt7bcORqrclZuVVbwTpShNMVTa01zUrXT0t0sLma5twImaTVnLONgrfBdRIGKqa8R9HbFVdNc mVOUemXLSSERKq6tcBQ0dBUVu6BSF2+49a4qyTRrXXxdwy32j3lpGEk5yzajJcBGEbKC0f1udW5b fsmlfbFWQ+Vf+OYf+MjfqGKpxirsVdirzPWp2h0W0ZZJI5Prcvpsk9xb/F6K/tW8U7E0rQEdfemK sdg1q5a1aQX1ywqvJDe6kTycfFsLQE8VJ3p1HbriqY6bfacI0m1LWtVtLliTHGsl/OgSnIcmkSJu R7qRuPHsqrCfy2J1hXzDqilCGVUiuVIMdC68/tVcKRSta9N8VVGl0DhJJ/iTV3hRDC0IF0yhqcA9 CTyasZI69fliqeWup2WoQaZJZ3kl7DFctD6kyGORCnpfAwIDEgHq2/jvirN8VdiqRaz/AMdvTf8A WH/EsVeX3Gn2D6zczRaj5fUySGT1fXjEzCQ89lE3wjjuD7+HVVRfR9M4JCNR8vLJUZE+sRCQOwdC wpIBQ0puDWlD02VcdI0tkVo7zy2lspFKTRUNDyAqJQtOI6eBxVkWkeVdWGn27afpegahZu/MXDwp PzVvtOsgen7I2Fd8VTrSNI8y2WpNNLpOj21rIkgurqzhENwV4UUAhmr8S1Ne2Kp/5V/45h/4yN+o YqnGKuxV2KvNdZgupNBgNtBPO63MpZbc3ykD00INbEFvtAfa98VQОмятьZM31fT5+c1DM13Zapcj j8MYK+rG/En7TKNz36YqyG2Hny5ia5NhY8JI1a3SRDHICzAnmsihl+HqGFR0xVV+oed1dWFrp0ho STwVfiINCep2O22KrItP88hSr2um1blVliVegqKirVqzH/M4qvEGrwrpq6qkEd0bl2C24AQKWjp0 A3xVmWKuxVItY/47mm/6w/4liry2a3ZNaka5XUIbc3c8hSOazDqik8EVS3RuGwYh4IxVHCx8tGaK p153DDgDPpu6ycgKkyfZoK/zd+uKtS2XlgCRg2vRxihKrNpoBCAK1CW5fZoevy3riqtbHQ4lEcE/ MERIAyQ/WdOCnqdgZOwqafhiqe+Uri3S8ntI73V29SJ5wmoSWESU3wlaL6HOVeHXbitfuxVk/lX/ AI5h/wCMjfqGKpxirsVdiry3zMIX8vWsM06QB7x2XlKIizJGhoKxTV2rirFkGkIoFtcRcfUIt0F5 QgqRJKdrZupILjt44qtVdI9e3lM8QDu6hzddFYANJtZEKBxLfPvtiqbw+XtPEYgj1zSpY2Xhx/Sk PatVAFeoNTiqfWmp6hbW0dtY+ZdKSGGMpbW41C1ZVjA+h5jZs54KCR+OKppDd3F1Hpz3F9BqEi3 UifWLaaOdKAxkKWjigUMK7jj9OKs0xV2KpHrH/Hc03/WH/EsVeP6xcaUt3PA89jX6xckB4Lt3NZG ADAnj6nxfGf9vFUXHpP5exRF5dYtriaQCKS5l068LGtaNyMw/u6Hl4Drirc9l5Cm4ynW7FooSfUr pV0QI2QLwNJtgRQHv0riq5tP8iLD/wAdi0KMrAKdLvJDzAMlaCY7U3piqc+UX8sW+ucNK1mCS4kj MctvHZXcDTBYTxHJ5inFQpI5KQD74qz3yr/xzD/xkb9QxVOMVdirsVecalPLHpFqguDbQyXMvquj 3iO3GNCFAtEeoPfnt9+yqEsvMeq2Fq4S/UipZ3mTUJyzLEoPxTWsjDcgcB7Hq2KqjeeNdjlV3vbd IEC0C2l8wqh5N8Qs6UB296bYq4efdeQOkl9bVijDPJ9WviORIArSzApRgQe/SncqrU86+YQkS3F7 al6pc8Rb3nxEEUG9mNtj8RA8d6Yqmun6vdapDYT3M0VxLHdvF6kKyIpA9IjaWOFv2v5ae5xVneKu xVItZ/47em/6w/4liry7WLkzXN4BqQZp5ZACmo6WgAduYZQ78wjIyt8VW6bYq6zEVxqAN7r0Nito Af8ASdVsiXPDisRAsm5PXlTb8FUfHY6Qt0lPNtg7W/ACFtTiI4kCRlZVhVhz8Qa03FMVTg3vlaB/ SGpaIr/DwD6rNzKUDitWJpvUL0piqP0abRWvx6F7pks8n1gBLbUJriRmjTiQkbsQSo/vPDFWQeVf +OYf+MjfqGKpxirsVdirzbWIlfQrdjdw2YS6lrLcXEtsnEwgh5opYK7eJ/rirHTqNvd+qLbV9JME 7SAqdSuiRWT4/wC6vIxX4gOQA7Hp0VTjSvLuq30cDfWbI2U7Vaa3ub6WNOLMzcFW94ycpAARX51A 44qn7/l5IzKfrkVFVVG2oVIHUN/p/wAQ9v6DFWm/LqV5o5mvYi8de2oAb1FOIv8Aj0O1QfHriqs+ jnSRplrzWT9+zBkEoFKxgCkss7dF7NT2xVl+KuxVjHm26e0uIbpAC9vFJKob7JKAsK7rtt44q8k8 vald6zElxPbaHbWLP/pLy3F5FMGCg8khubu39QfvPtB+PgTTI2y4WfRXlw4MkV1pLB+rpbwkH6Rq uG1pjPm7zvquh4CLFBpN4ZFQsxtZmI5+oOlpdXzf7r/aAwWoinmlavqGo2FvezS6Qs0ih3RYFbgS OQU+rqMEitxIqrxqR0IxtaRyanfwSwsZtPkDSRwlYoI0fjM6xtxZdRnI+1X+7b5YbRTKPKv/ABzD /wAZG/UMKE4xV2KuxV5jrsjxaLayp9qO5lJPrGh5SsSsKrDOxFG3pTFWNSakWWReSKkqu1tK17Mr HnUBQgs25FB7n7hiqOtbXzBcwG5tbM3UEkokjngup5Y3UMBVWGn8eH7unw4qntlolxJbKl9Lq0Mt QjQxRyTRoSxeqzPHE7rsD8S0HTFURB5fhub5Imn1iP1eQiaSF1hQlubcz9k13+3tvtviqaXGlNpj 6bA11Lds1w8hlmNW+Ix7D2FMVZZirsVYn56BMZAqD9Wm3HX7J6UBxUPDvLHkHX2uLKbUtF1a402R lkkjCKisHqVZma4uKxivxD0at4DtCmy3r9lorWFuLax+vWtupLLDBJdxoCxqxCrYgbk1OFjbCfzK 8n+ZdWltns4tSvo6KHT9/cFTH6nUTHTQAwlpsX96dwQkFkXk3yxe6LoEFryvoLiQtPciM3cBMkhr +8Vba4BkVOKM3qsDx2NKDCAglNLy2vVSFnnv2QXNtVZZbpkP79PtB7SNfvYYqybyr/xzD/xkb9Qy TFOMVdirsVeZ6z9a/Q9l9XYqTeOCa3Kj7CHf6ur+H7fw4qkF1+kVZESORoSqpCZJdVBLlunFUNPh PWux2riq5b3VvRkSN5hDRaRx3OrbNU8viRCvX2HsMVXpf6ysYSW6unENGllMuscnUU6Lw5dWNQP7 MVTC0liaFW1HV79L+QuWito9YlQBjQfHzT9lSaUH07YqntilusVj6F1Pdo17KxkuRcBgS0fwj6y8 j077Gm/StcVZzirsVYp52ANARUG3mBB/1Tioec2X5A6tdWVrdJ5ogi9WKORI/wBEWzBKgMoB9QVp yPXY9aZHhZcTIdP8iebB5hWzv/M7zWkcJmmMGgafbxvyqqol1IlwgcNQleB2/BpbZRfeSfKWqavP Hf6TbTJFb27IPTC0LPOD9jjhpFpTq+n/AJQ+UJYrq+gsbW9tU5w25cPcNFKxjLiBmLyLu1TxNKE9 sdk2Sj7y+8jXkHp6TcaZcXkctvIETHt3lULcRgtSMlgBXrijdN/Kv/HMP/GRv1DChOMVdirsVeZ6 3A02hWyrbSXP+lOHVI7pgEZIwxL2skJQ06FiRXtXFWPQadeOUih02WJYuIDNaavQMwl3PO6h3fhN KeHgKKuisbtIpZINHnkqWb00tNYXq6jiCLjZh2JG9anxGKr30i8eRY/0NMgULy/0bVFqC9ГУУуКД 86dO1BiqaW/lzSJRDO8s55IsnH9Ga4oq3J6r/pH8pow33+dMVTywsI7G306KNzIpunbk0N3bn/dQ oUvJJ5TsOvKmKs6xV2KpBrsUcur2EUqLJFJ8MkbAFWUmhBB2IIxVI083/lnEjx/VbeAW4CmI28S0 Ah3VWn7PTb6O2NLaYafrHki/eEQWMQjnBZJ5LZEi4itCXIp8VPh8caW03g0ryvO7vb2djK9AHaOO FjQV4gkD3NMaW0JqaeVLKGVjp9nczrxQ2iLaLK1TSn75ok2FT8TDvTfAWcBxGieHzN/osqNnJ5au 3uYBYWsd7ZhCXSNGiMjqXX6vMUT1OJTqo2IwBlkhQBBsH5/EdEb5V/45h/4yN+oZJqTjFXYq7FXm PmC2WfQLb1LY3UKXUrPETv8AWCT6SgAD1YeJNdjv9GKsbtdMigZWlsTKRvMw04gK9Crk1v5h5sOg qevffFV5060CRJNpv75FBp+ju9XqOP1w1qRvvuanviqr+jkSVom03nCZAIE/R4ZVoxAG978Yqu9F HT3GKq1nDDAZJItFiuo3joy3GlrNWgVhQyXoAYcmDb/EcVZNpUivbWJWzhsgL2Uelb2os0JHpVb0 xJNWp/aqPlirPsVdiqR6x/x3NN/1h/xLFV3+MvL/AK3omaYSDcg21zQbE7n06fsnFVFtc8oyuWaM O7vxLNaSkl6E7kx+x3xVu18y+VYwWtqxB/tFLSdK8Ry3pGOgxVKtZtvJ17JNK8lzDfXH91O/6SWI SMCiFkjeFSoPVQy/MdcSyiRe/JMra80CS4ke2Dc5UMdvF9TeJY+HLm3MxKQXPUlqUAoOpZUkUBSK 8q/8cw/8ZG/UMWKcYq7FXYq8v8xQJLoNsGRGBupE5Olq9C6RgKPrLKPiO23XvtirHlt7Z1gE9vGs dBJVoNKViZBJ6nqAy9Pho3Hx77nFVsdlbekaWlsaV9Xna6ZwU81MgZlmO3FhWn66DFU5srDyrdz2 0D6bcT3c3FJjGmicGkKmvVufx/F08cVTpPKNikoUEX7/AIFwxb0tDCChr0DA03PbuaYqirbTo9Пи 06CO0nsl+tO3pXK2iuamL4v9DJjoad/i8e2Ks2xV2KpFrNf03p1Otdv+CxVik+mac0sz295oMMdV 9BWsrRzHUCAzeqvKobbYdcVSOS01xLg808tPbxkJIxhs6mJm4cyCUoexXp2FcVWtF5gSQJLY+W2N HDlxZAtShDEU3Cqr16YqjtLsJPRE91f+W7fUTR0MdlaOY2id9w4mTlxoOOw4mvXsqyvRdT1B+cd9 rtlqQmVlgW3SKI1RTyA4yyljtvTFU18q/wDHMP8Axkb9QxVOMVdirsVeYeYJETQbdnnjgrczLzdr VCvKJF5KbtXX4a9B1+WKseiuLF2kpPCYCQjoJdLIRaIyJtD0+KRVr9PsqtmeJlE3qrJPbVJUS6Tz 5PJwMrH0aLRf5gPvxVW+tWq8o3uolMhLj97pRHxLyqA0PxKfUY/Qe3VVCx3Vusf1qW5jQyR8zWXS AQzgInFvRAPwJRvltQYqzDy2VOn2PF0kh2+Ylo3gdeRaItvbpGu7EmhHLxxV6NirsVY55luo7TUL S7kDNHbo0rqgqxVPiIUdztiry+08xflxPCJ4/MupKrhlUS3CxMODct0llD7cep34/wCTg4k8KJGs /l/PJHbxeY78yEpCsSXULM7GqqpHqkszM3fevTHiXhRGoeafy98r3iaf5jfWzdMn1u2+sC6DCMs6 n4oZKstQa88bWla384/k48YmimnVZErxa+kSiykmjRtdAqSx6EAg48S8KYaR5w/LSW9hg0qaaa8d /Rt4xeNcBXdeO0ZuJAPhNWovSpxteFmnlX/jmH/jI36hhQnGKuxV2KvNdYnjh0a0dpSjpdyPGizi AuyxoOI/dTsxo3QU+eKpBZXvl9beE3Gt3kUpRqRwSQTqIipNecqxsaKgYnjTpiqcac/lK89Th5qu LURKIxNPLbwqxKgVQt13Qtt4+GKsjbU9PE3pt55jWRhURB9NDUB5VAMZP2T/ABxVa+p2Jpw89RLx NW+LTjVdm/k/lYb+4xVxuIZ/0dJDrC63Gbl+N2pgYL8Uf7utuqJ8PyrirMMVdirEvPVPTNWCD6tN VzsB8J3NCP14qHmlha+cVuE+vfmFp0kLShpHi1ziUTlQqsZtviou+7ip798iz+DJBp2mhq/8rSkO 1KG9gputK/3n0/Ph5o+Dyv8ANsJF5hshZazH5i9KwjEt4WS5c/v5W4M3G6VW6cQvEeI74CyCVaBp nmgNa6tpt1aWMsRcQ3DXml2t0hdmikZVkEMq1Wta8eQO1Qa4FegeXNa83za1Zw6neCWzllgR0fXL O9+ISKwZYIGV3PJAvcfFXjthQXsvlX/jmH/jI36hk2CcYq7FXYq801u5uYNAi9C6a0d55V5rJcx/ sRn/AI9kck02HLpXriqRG6u0upYxqzCWQMEUXmphNixKl44GUjdyvXbp0BxVVsn1S6uQ1tqM0pSQ ORFcaqZGUFFb939XJI+Kuw/AGiqJGn+aPUKRy3pMVFj5za0AXckklvqo+h5expXr1xVHQ6LObKNW 1bWYGSOhjS21R1DqVJIJKs4p8K1A7mmKppZWa2kGnRLPc3AN07B7uOeKQA+lRQtwWfiB9GKs4xV2 KpHrH/Hc03/WH/EsVYLcecPnyTvH9YnRwZCil9OpWIVowMfPgR1p8VT2G+Kqc/nDzjHIVSe5ZoyF c+rpnFjQfZX0AxNG5GjdvemKpnonmXV7q5kTUtVudPt0XiHb6hK7OZOI4+lA426EkAfrxVOP0zpz RiQebLnhICUPo2viB0+reOKomC9tnnRR5hnuzKrMlqY7cI4aMsF5JArAAAKfFXFUd5V/45h/4yN+ oYqnGKuxV2KvONWupbfy6jxzm3ZbiSQMslrGSVSMAVu0lSnxdhirFodduiFCa8CIxykrPo7EhwzF aiDqOLcadvwVTPTPOk+niaaS4trhi7+irXVioRFr9h50hJHVWLV3xVkek/mdb3WoQQ3f1K3tJjT6 yt5E/GtVWtDx3dePXeo2xVmlpeWd7brc2c8dzbvXhNC6yI3ElTRlJBoQRiqUeYv97tL/AOMP/wCJ Jiqe4q7FUj1j/juab/rD/iWKvK9RhjbUb23mtrgq00w4nRYJgrcwQS/r1kDMo+Kg38NsVV9h2ZNK lRbSLUre2lkWS6S00uK2eQ/Eu7pOa0JrRlP8MVT+HznAjkGPzI7E+oAYrdjtQBKKP2x8QGKubznb hmbj5lXkqkKIbYgCtBxBG9e+KonSvNMNzq6QBNeLSB42+tR25tQeDbyelVhTxXatMVZT5V/45h/4 yN+oYqnGKuxV2KvONWmhj8uxh4uEMlywAtCiyEKqOwrIUX9j+bFUri1OOI+rcJqgjEh/cvPZnmoB LRgxzVPMLX9R74qm9pq/lWUCC70y9sogilWuLtpAQACqn0biZjWvyNOvTFU4dvIkcbM106KAoLm4 ugafCRRude46d/pxVYs35fpFzW7f06lOQuLs0IXkR9vbZP4YqunbSm/RZ0yQy23rt8bPJIeVY/2p SzdKYqy3FXYqkesf8dzTf9Yf8SxV5Nqt3pg1W/8AVXT3mSaaNpWuNQj29Qkk8JQASAGK+G9SOiqH nutPdYrWZdMk9Qh2Mk+pFpGJKfDGs7HlutQK0O3hirIrW+meCLhL5Rj5BCguWrcCKgKM5chuQUft LXbriqu99elEMs/k4FZTzAdSOLQpLH7Vev8AnVVN9AukkvFe+uvLi3LIy2sWmhXuJW9JufB2dSu1 DQKfh+/FWS+Vf+OYf+MjfqGKpxirsVdirzXWopm8vwvFbLdNHdOfTb6jWjRopob74RUEg8CGxVCW /l2S+R/VvLGJjVUiuBpZkoasrj0LaVdzyp8X82Ko2Dyg86KkF3pUqI/qsiRWLR82BHLgLTrv/NX3 xVXg/L7XEjWN7i0Kxq0cai3sgOBBUCi2S02bcDb8aqt/8q91dYfSjkshxdqP9XtByjY78l+pFa7D YfSTiqLt9El0ePT7WT0gWupJFWBio0CsYgBSKKBduPurX3xVmuKuxVItZ/47em/Mf8SxV5rN5r81 Wt5eWthq9ikkknGQTcmAZXMTuvNSpFaM3HYV+QxVk2k+b/ME+mxvcXGlXEzhjU3iW9eNSQY2icrQ U++uKptF5wvGPBotK5BuElNVQ0NaHb0f5Sp8d8VWp5yvnQMINJ5cmCKNWQ1K7tQ+h241OKoiy8zz 3rpBKmnqs8chBt9QS4eqhvsII059Ox2+jFUb5V/45h/4yN+oYqnGKuxV2KvONWtXuPLqILYXSNcS JIjQNcKA8aCvFZYah4NcVYj+hrZw6jSljSc/BN+j5UKE0fihN4SgqzU6U7YqjdNSWylkms7KS1nn KPSGxljDcC3wfu7zjxBJ2b+OKp3YyatdLM1zrNzZclEKpJbX9aLx/eK0d26g1bie58cVT21vNIgh iF3quozXBqXdY71FZlUg0jKyFR1+Hl196Yqq3UlpI+mvazTzRG4f47j1OVQYwQPVCtTFWV4q7FUj 1j/juab/AKw/4lirynUHln1u6Y6jMkqXE4Ki+gCK7lwFADOw6dD/AA2VQckUrpEh2WZGavJRfxuE JLfE1WWlW2Ff2cVVI/WidTqszKzEMDqEdKcwtQQeVK8eR60NeuKo7T4dKuo7eG81u/NzK/7mK2u7 VyCQeIDF43qSw7dh5nFWZ+XtAt7OblNb6s8sYc2897IBFFSMgjhFMykNv1U4qyHyr/xzD/xkb9Qx VOMVdirsVeda1Ej+UavH6tLwhY2WF15GL4SVnkhWtRRd6gmtP2gqxe1mmtrsTafbvaTh/gkWHSkc iQDiyMtyrcirstT+yCKYqnul6n5x1NpJLCa8mhiYPJGGsS60Wixn/Sv2qe29d+mKor6v+YjqBImp I6njzjNhvQfaobwCjFR7/wAFV0Ft+Ykcw5jUZU41LMbDcqAacfrQ+In/AGPsBiqPt/00INMXWFlW 7W5cAz+jzZKxkH9xJMtKk03r7YqzXFXYqkesf8dzTf8AWH/EsVeeXPkTzJJdSySaa0iiZnRY7fSg jKWG1JJeZFPE1Ap3xVMrf8rL6Wty01vatIh/cSWdm7hmUVLlY5F5VqPhYih9sVVIfyq1KNG5ahbS OSApaytgFQA1ApF3Lfd33OKoqD8utZgnW4i1K3SaP03jkS0tlYSpsX5eieopsKfwxVlEcXmSOPjd 3FrPAqMJHWJ0lYBSAahuHInrRQPAYq15V/45h/4yN+oYqnGKuxV2KpJ5S/45sn/GZv8AiK4qneKu xV2KuxVIvMX+92l/8ZT/AMSTFU9xV2KpHrH/AB3NN/1h/wASxVPMVdirsVdiqnc/7zy/6jfqxVK/ Kv8AxzD/AMZG/UMVTjFXYq7FX//Z

UUID: 7cbafc54-d25b-4441-b3ec-ee1a2bcab1e9xmp. did: A7DCA146967BE4119172A9F53FEC710Buuid: 5D20892493BFDB11914A8590D31508C8proof:pdfuuid:eeaef169-1669-4f5e-be56-2f074cdcbd8cxmp.did:05137DA48E7AE411B13C84F3CFADD971uuid:5D20892493BFDB11914A8590D31508C8proof:pdf

savedxmp.iid:05137DA48E7AE411B13C84F3CFADD9712014-12-03T09:49:39+08:00Adobe Illustrator CS5/

сохраненныйxmp.iid:A7DCA146967BE4119172A9F53FEC710B2014-12-04T17:38:47+08:00Adobe Illustrator CS5/

PrintFalseFalse1124.999791710.000414Миллиметры

Голубой

Пурпурный

желтый

Черный

白认色板组0

白色CMYKPROCESS0.0000000.0000000.0000000.000000

黑色CMYKPROCESS0.0000000.0000000.000000100.000000

CMYK 红CMYKPROCESS0.000000100.000000100. 0000000.000000

CMYK 黄CMYKPROCESS0.0000000.000000100.0000000.000000

CMYK 绿CMYKPROCESS100.0000000.000000100.0000000.000000

CMYK 青CMYKPROCESS100.0000000.0000000.0000000.000000

CMYK 蓝CMYKPROCESS100.000000100.0000000.0000000.000000

CMYK 洋红CMYKPROCESS0.000000100.0000000.0000000.000000

C=15 M=100 Y=90 K=10CMYKPROCESS15.000000100.00000090.00000010.000000

C=0 M=90 Y=85 K=0CMYKPROCESS0.00000090.00000085.0000000.000000

C=0 M=80 Y=95 K=0CMYKPROCESS0.00000080.00000095.0000000.000000

C=0 M=50 Y=100 K=0CMYKPROCESS0. 00000050.000000100.0000000.000000

C=0 M=35 Y=85 K=0CMYKPROCESS0.00000035.00000085.0000000.000000

C=5 M=0 Y=90 K=0CMYKPROCESS5.0000000.00000090.0000000.000000

C=20 M=0 Y=100 K=0CMYKPROCESS20.0000000.000000100.0000000.000000

C=50 M=0 Y=100 K=0CMYKPROCESS50.0000000.000000100.0000000.000000

C=75 M=0 Y=100 K=0CMYKPROCESS75.0000000.000000100.0000000.000000

C=85 M=10 Y=100 K=10CMYKPROCESS85.00000010.000000100.00000010.000000

C=90 M=30 Y=95 K=30CMYKPROCESS90.00000030.00000095.00000030.000000

C=75 M=0 Y=75 K=0CMYKPROCESS75. 0000000.00000075.0000000.000000

C=80 M=10 Y=45 K=0CMYKPROCESS80.00000010.00000045.0000000.000000

C=70 M=15 Y=0 K=0CMYKPROCESS70.00000015.0000000.0000000.000000

C=85 M=50 Y=0 K=0CMYKPROCESS85.00000050.0000000.0000000.000000

C=100 M=95 Y=5 K=0CMYKPROCESS100.00000095.0000005.0000000.000000

C=100 M=100 Y=25 K=25CMYKPROCESS100.000000100.00000025.00000025.000000

C=75 M=100 Y=0 K=0CMYKPROCESS75.000000100.0000000.0000000.000000

C=50 M=100 Y=0 K=0CMYKPROCESS50.000000100.0000000.0000000.000000

C=35 M=100 Y=35 K=10CMYKPROCESS35. 000000100.00000035.00000010.000000

C=10 M=100 Y=50 K=0CMYKPROCESS10.000000100.00000050.0000000.000000

C=0 M=95 Y=20 K=0CMYKPROCESS0.00000095.00000020.0000000.000000

C=25 M=25 Y=40 K=0CMYKPROCESS25.00000025.00000040.0000000.000000

C=40 M=45 Y=50 K=5CMYKPROCESS40.00000045.00000050.0000005.000000

C=50 M=50 Y=60 K=25CMYKPROCESS50.00000050.00000060.00000025.000000

C=55 M=60 Y=65 K=40CMYKPROCESS55.00000060.00000065.00000040.000000

C=25 M=40 Y=65 K=0CMYKPROCESS25.00000040.00000065.0000000.000000

C=30 M=50 Y=75 K=10CMYKPROCESS30. 00000050.00000075.00000010.000000

C=35 M=60 Y=80 K=25CMYKPROCESS35.00000060.00000080.00000025.000000

C=40 M=65 Y=90 K=35CMYKPROCESS40.00000065.00000090.00000035.000000

C=40 M=70 Y=100 K=50CMYKPROCESS40.00000070.000000100.00000050.000000

C=50 M=70 Y=80 K=70CMYKPROCESS50.00000070.00000080.00000070.000000

灰度1

C=0 M=0 Y=0 K=100CMYKPROCESS0.0000000.0000000.000000100.000000

C=0 M=0 Y=0 K=90CMYKPROCESS0.0000000.0000000.00000089.999400

C=0 M=0 Y=0 K=80CMYKPROCESS0.0000000.0000000.00000079.998800

C=0 M=0 Y=0 K=70CMYKPROCESS0. 0000000.0000000.00000069.999700

C=0 M=0 Y=0 K=60CMYKPROCESS0.0000000.0000000.00000059.999100

C=0 M=0 Y=0 K=50CMYKPROCESS0.0000000.0000000.00000050.000000

C=0 M=0 Y=0 K=40CMYKPROCESS0.0000000.0000000.00000039.999400

C=0 M=0 Y=0 K=30CMYKPROCESS0.0000000.0000000.00000029.998800

C=0 M=0 Y=0 K=20CMYKPROCESS0.0000000.0000000.00000019.999700

C=0 M=0 Y=0 K=10CMYKPROCESS0.0000000.0000000.0000009.999100

C=0 M=0 Y=0 K=5CMYKPROCESS0.0000000.0000000.0000004.998800

鲜艳1

C=0 M=100 Y=100 K=0CMYKPROCESS0. 000000100.000000100.0000000.000000

C=0 M=75 Y=100 K=0CMYKPROCESS0.00000075.000000100.0000000.000000

C=0 M=10 Y=95 K=0CMYKPROCESS0.00000010.00000095.0000000.000000

C=85 M=10 Y=100 K=0CMYKPROCESS85.00000010.000000100.0000000.000000

C=100 M=90 Y=0 K=0CMYKPROCESS100.00000090.0000000.0000000.000000

C=60 M=90 Y=0 K=0CMYKPROCESS60.00000090.0000000.0031000.003100

Библиотека Adobe PDF 9.90 конечный поток эндообъект 3 0 объект > эндообъект 7 0 объект >/Ресурсы>/Свойства>>>/Thumb 291{+մk=ؼ5A0z\v?{};~~

Патент США на системы и методы подстилающего отопления Патент (Патент № 9,297,541, выдан 29 марта 2016 г.

)

ПРЕДПОСЫЛКА , и системы кондиционирования воздуха (HVAC) для контроля температуры воздуха в помещении. В качестве альтернативы существуют другие способы контроля температуры, такие как, например, системы напольного лучистого отопления и лучистого охлаждения. Системы напольного отопления могут иметь преимущества перед широко используемыми системами отопления, вентиляции и кондиционирования воздуха. Например, системы напольного лучистого отопления могут обеспечить лучшее качество воздуха в помещении и контроль влажности, сократить количество плесени и бактерий, а также снизить количество аллергенов, поскольку для передачи энергии в них используется конвекция, а не принудительный воздух (т. циркулирует вдуваемым воздухом). Кроме того, системы напольного отопления могут потреблять меньше энергии для того же контроля температуры, поскольку в лучистых системах обычно используются более низкие рабочие температуры и более быстрое время прогрева по сравнению с другими типами систем.

Два типа современных систем напольного лучистого отопления включают водяные системы и электрические системы. Водяные системы обычно нагревают пол за счет циркуляции раствора, состоящего из воды и антифриза, в замкнутом контуре под полом с использованием сложной серии труб и/или труб, установка которых может занимать много времени и быть дорогостоящей в эксплуатации (например, отдельное оборудование для нагрева раствора). С другой стороны, электрические системы обычно пропускают электричество через элементы электрического сопротивления для выработки тепла. В существующих электрических системах для выработки тепла обычно используются резистивные провода, которые могут быть хрупкими и подвержены поломке.

Независимо от типа системы лучистого теплого пола процесс установки может быть трудоемким из-за количества отдельных слоев, которые необходимо укладывать в несколько этапов. Например, с напольными системами можно использовать такие слои, как подложка и пароизоляция. Слой пароизоляции может защитить пол от влаги, а подкладочный слой может служить нескольким целям, таким как обеспечение амортизации, звукоизоляции, изоляции и комфорта для ног. Благодаря таким функциональным возможностям пароизоляционный слой и подкладочный слой могут увеличить срок службы пола. Однако, как отмечалось выше, эти слои обычно устанавливаются как отдельные слои, что требует дополнительного времени и затрат на установку.

РЕЗЮМЕ

В общем, в аспекте варианты реализации раскрытого предмета изобретения обеспечивают систему обогрева подстилающего слоя для использования с напольным покрытием, причем система включает в себя подкладочный слой, пароизоляционный слой, тонкопленочный слой лучистого нагревателя, расположенный между по меньшей мере, часть нижнего слоя и пароизоляционного слоя, при этом тонкопленочный слой излучающего нагревателя включает в себя подложку и проводящий резистивный рисунок краской, расположенный на подложке, при этом рисунок краски выделяет тепло при прохождении электричества через рисунок резистивной краски. Система обогрева подстилающего слоя включает участки внахлест, которые проходят вдоль противоположных продольных краев системы, и при этом слой тонкопленочного лучистого нагревателя расположен между слоем подстилающего слоя и пароизоляционным слоем таким образом, что рисунок резистивной краски расположен за пределами перекрывающихся участков подпольная система отопления.

Различные аспекты раскрытого объекта могут обеспечить одну или несколько из следующих возможностей и преимуществ. Установка систем лучистого теплого пола может быть упрощена по сравнению с предыдущими системами. Упрощенный процесс установки, используемый в вариантах осуществления раскрытого предмета изобретения, может предотвратить или, по меньшей мере, свести к минимуму электрические и/или механические неисправности системы отопления и/или пола из-за неправильной установки, поскольку в ней не задействованы движущиеся части. Стоимость и время установки системы лучистого теплого пола могут быть снижены, поскольку необходимо установить меньше слоев. Систему лучистого отопления можно комбинировать с традиционной системой подстилающего пола для создания комбинированной системы излучающего подстилающего пола. Излучающая система подстилающего пола может функционировать как барьер от ударов, влаги и тепла.

Эти и другие возможности раскрытого объекта станут более понятными после рассмотрения следующих фигур, подробного описания и формулы изобретения.

КРАТКОЕ ОПИСАНИЕ РИСУНКОВ

РИС. 1 показан внутренний вид комнаты, включая пример системы обогрева пола, имеющей систему обогрева подстилающего слоя и пол в соответствии с вариантом осуществления раскрытого предмета изобретения.

РИС. 2 показан вид в разобранном виде примерной системы обогрева пола по линии I-I на фиг. 3 в соответствии с вариантом осуществления раскрытого предмета изобретения.

РИС. 3 показан вид сверху примерной системы обогрева подстилающего слоя в соответствии с вариантом осуществления раскрытого предмета изобретения.

РИС. 4 показан вид сверху примерной системы обогрева подстилающего слоя в соответствии с другим вариантом осуществления раскрытого предмета изобретения.

РИС. 5 показан вид сверху примерной установки системы обогрева пола в соответствии с вариантом осуществления раскрытого предмета изобретения.

РИС. 6 показана примерная система управления в соответствии с вариантом осуществления раскрытого предмета изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

Варианты осуществления раскрытого предмета изобретения обеспечивают способы комбинирования системы лучистого обогрева пола с подстилающим слоем, используемым под системой напольного покрытия. Система обогрева подстилающего слоя может включать в себя подкладочный слой, тонкопленочный слой лучистого обогревателя и пароизоляционный слой, соединенные вместе с помощью клея. Систему напольного отопления можно использовать в сочетании с другой системой отопления, включая стандартную систему отопления, вентиляции и кондиционирования воздуха, или как автономную систему отопления. Другие варианты осуществления входят в объем раскрытого предмета изобретения.

На фиг. 1 показан вид изнутри комнаты 5 . В помещении 5 показана система обогрева пола, которая включает в себя пол 10 и систему обогрева пола 15 . Пол 10 может быть, например, плавающим паркетным полом, инженерным паркетным полом, ламинированным полом и ковровым покрытием. Система обогрева пола 15 предпочтительно включает несколько слоев, которые более подробно описаны ниже. В типичной установке система обогрева пола 15 укладывается на черновой пол (например, на фанеру или бетонную плиту), а пол 10 укладывается поверх подстилающей системы отопления 15 . Подпольная система отопления 15 может быть, например, приклеена к черному полу, прибита гвоздями к черному полу или может плавать над черным полом (например, не прикреплена к черному полу). Система напольного отопления 15 может быть установлена ​​таким образом, что соседние ряды (например, 15 ₁ и 15 ₂ ) частично перекрывают друг друга. Пол 10 можно, например, приклеить к системе отопления 15 , прибить гвоздями к черному полу (например, через участки системы отопления 15 , которые не проводят электричество) или плавать над системой отопления. 15 .

Подпольная система обогрева 15 имеет несколько преимуществ. Например, система обогрева подстилающего слоя 15 может быть установлена ​​за один этап, а не за отдельные этапы, которые обычно требуются для укладки отдельных слоев подстилающего слоя, утеплителя и пароизоляции. Подпольная система отопления 15 может обогревать пол 10 и, следовательно, обогревать воздух в помещении 5 . Система обогрева под полом 15 может функционировать как пароизоляция, предотвращающая попадание влаги из чернового пола (не показано) на пол 10 . Система обогрева подстилающего слоя 15 может иметь один или несколько различных форм-факторов, таких как рулон и лист (например, лист жесткой пеноизоляции). В то время как вышеприведенное описание сосредоточено на листе, обсуждаемый объект не ограничивается этим форм-фактором и предполагается, что он может быть изготовлен и установлен в других формах.

Ссылаясь на ФИГ. 2-3 примерный вариант системы 15 обогрева подстилающего слоя показан как система 100 обогрева. Система обогрева 100 может включать пароизоляционный слой 105 , тонкопленочный лучистый обогреватель 115 и подкладочный слой 120 . Для ламинирования (например, соединения вместе) тонкопленочного лучистого обогревателя 115 между двумя другими слоями можно использовать клейкие слои 110 . Система отопления 100 может также включать клейкую ленту 112 вдоль одной или нескольких сторон (например, продольной и/или поперечной сторон). Предпочтительно, чтобы одна сторона пароизоляции 105 выступала за пределы тонкопленочного лучистого обогревателя 115 на расстояние 130 , а одна сторона подкладочного слоя 120 выступала за пределы тонкопленочного лучистого обогревателя 115 на расстояние 125 . Таким образом, ширина 160 представляет собой область, в которой присутствуют все три слоя. В таких вариантах система отопления 100 может включать противоположные продольные края, которые не включают лучистый обогреватель 115 (например, лучистый обогреватель 115 присутствует только на расстоянии 160 ). В некоторых вариантах осуществления один или оба из пароизоляционного слоя 105 и нижнего слоя 120 не выходят за пределы тонкопленочного лучистого обогревателя 115 . Кроме того, система обогрева подстилающего слоя 15 также может включать участки внахлест вдоль ее поперечных краев.

Хотя в приведенном выше описании тонкопленочный лучистый обогреватель 115 ламинирован между пароизоляционным слоем 105 и подкладочным слоем 120 , возможны и другие конфигурации. Например, слои могут быть ламинированы в другом порядке, некоторые слои могут быть исключены (например, пароизоляционный слой) и/или могут быть добавлены дополнительные слои (например, звукопоглощающий слой, огнестойкий слой и т. д.). ). Вместо использования отдельного огнезащитного слоя каждый из различных слоев сам по себе может быть сделан огнезащитным с использованием, например, химических добавок.

Пароизоляционный слой 105 может быть, например, из пластика, обработанной бумаги, листа полиэтилена и/или других влагонепроницаемых пленок. Можно использовать практически любой материал, если он препятствует или предотвращает проникновение влаги и/или жидкости.

Слои клея 110 могут быть, например, чувствительным к давлению клеем или клеем, активируемым при нагревании. Клей можно наносить выборочно, чтобы обеспечить обжатие электрического соединения. Например, клей можно нанести примерно на 60% центральной части системы отопления 9.0127 100 таким образом, чтобы можно было выполнить электрические соединения со слоем тонкопленочного лучистого нагревателя 115 .

Состав подкладочного слоя 120 может различаться в зависимости от типа напольного покрытия. При укладке под ковровое покрытие подкладочный слой 120 может представлять собой, например, переклейку, вспененный пеноматериал, пенопласт, вафельную резину, пластинчатую резину, волокно и/или пенопласт с закрытыми порами. Предпочтительно при укладке под ковровое покрытие подкладочный слой 120 устанавливается сверху слоем луана или обычной фанеры (например, 0,125-0,25″). При укладке под деревянные и ламинированные полы подкладочный слой 120 может быть, например, пеной, комбинацией пленки и пены горения, эластомером (например, стирол-бутадиен, бутил, этилен-пропилен, нитрил, неопрен, уретан, силикон , бутадиен), волокна и/или пробки. При укладке под эластичное напольное покрытие подложкой 120 может быть, например, ДВП, ДСП, ориентированно-стружечная плита и/или фанера.

Клейкая лента 112 может использоваться для создания непрерывной пароизоляции. Например, несколько систем отопления 100 можно частично перекрыть с помощью клейкой ленты 112 . Как описано выше, система обогрева 100 предпочтительно сконфигурирована так, что пароизоляционный слой 105 и/или подкладочный слой 120 проходят за пределы тонкопленочного лучистого обогревателя 115 . Используя эту конфигурацию, несколько рядов системы обогрева пола могут быть размещены рядом друг с другом с частичным перекрытием, так что соседние тонкопленочные лучистые нагреватели 115 не пересекаются друг с другом. То есть расширенная часть пароизоляционного слоя 105 (например, расстояние 130 ) может быть помещена поверх пароизоляционного слоя соседней системы отопления и приклеена к нему с помощью клейкой ленты 112 . Аналогичным образом расширенная часть подкладочного слоя 120 (например, расстояние 125 ) может проходить под соседней системой отопления. В некоторых вариантах осуществления слой подстилающего слоя , 120, может быть достаточно толстым, чтобы два слоя подложки создавали неровный пол. В таких ситуациях расширенная часть подкладочного слоя 120 (например, расстояние 125 ) можно опустить. Пример перекрывающейся конфигурации также обсуждается со ссылкой на фиг. 5.

Следующие технические характеристики приведены только в качестве примера и не являются ограничивающими. Ширина 155 клейкой ленты 112 может составлять от 0,5 до 0,75 дюйма. Расстояние 160 от тонкого лучистого обогревателя 115 может составлять от 11 до 48 дюймов. Толщина нижнего слоя 120 может составлять от 0,08 до 0,25 дюйма. Толщина пароизоляционного слоя 105 может быть от 0,003 до 0,010 дюйма. Расширенная ширина 130 пароизоляции 105 по поперечной стороне тонкопленочного лучистого обогревателя 115 может составлять от 6 до 9 дюймов. Расширенная ширина 125 пароизоляции 120 над противоположной поперечной стороной тонкопленочного лучистого обогревателя 115 может составлять от 2 до 6 дюймов. Возможны и другие толщины и ширины.

Ссылаясь на РИС. 4, вид сверху на примерную систему отопления 9.0127 100 показан. В целях иллюстрации предполагается, что пароизоляция 105 и клей 112 являются прозрачными, что позволяет визуализировать тонкопленочный лучистый обогреватель 115 . Тонкопленочный лучистый нагреватель 115 может включать бумажную или пластиковую подложку с размещенными на ней i) электродами 117 и и 118 продольных шин, проходящих параллельно друг другу и на расстоянии друг от друга, и ii) множеством излучающих нагревательных элементов, сконфигурированных как полосы 215 расположены на расстоянии друг от друга и проходят между шинами 117 и 118 и электрически соединены с ними. Предпочтительно сопротивление полос 215 намного больше, чем сопротивление шин 117 и 118 . Подложка, напечатанный на ней рисунок резистивной краской (например, полосы 215 ) и электроды (если имеются) могут быть герметично запечатаны между парой тонких пластиковых листов, таких как диэлектрический изолятор из полиэстера. Электрические провода (например, обжимной соединитель) могут соединять тонкопленочный лучистый нагреватель 115 к контроллеру и/или источнику питания.

Шины 117 и 118 предназначены для обеспечения электроэнергией полос 215 и могут формироваться различными способами. В одном варианте осуществления шины , 117, и 118, могут быть сформированы путем печати пары продольных полос на подложке с использованием, например, шелкографии и/или струйного процесса и резистивных чернил (например, полупрозрачных). проводящие чернила, такие как чернила на основе коллоидного графита, которые выделяют тепло при прохождении через них электричества). В других вариантах шины 117 и 118 могут быть электродами из меди (или любого другого электропроводящего металла), которые крепятся к подложке. В других вариантах осуществления шины , 117, и 118, могут быть изготовлены из комбинации резистивной краски и проводящего электрода и/или могут быть изготовлены только из резистивной краски. Например, медный электрод можно поместить поверх продольной полосы, напечатанной на подложке.

Полосы 215 предпочтительно формируют путем печати рисунка на подложке с использованием электрорезистивных чернил. Печать может быть выполнена, например, с помощью трафаретной печати и/или струйной печати. Предпочтительно полосовая конфигурация 215 проходит по существу параллельными прямыми линиями с промежутками между ними, хотя возможны и другие конфигурации (например, под углом, со смещением, изогнутые и т. д.). Предпочтительно конфигурация полос , 215, имеет практически одинаковую толщину (например, 0,0025 см).

В конфигурации, показанной на РИС. 4, продольная шина 117 может действовать как электрически положительная или отрицательная шина, а продольная шина 118 может действовать как электрически противоположная шина по отношению к шине 9.0127 117 , таким образом обеспечивая разность потенциалов для протекания электричества через полосы 215 . Типовой вариант тонкопленочного лучистого обогревателя 115 можно найти по адресу col. 2, 1. 23 по цв. 4, 1. 21 патента США. № 4 485 297. патент США. № 4485297 полностью включен в настоящий документ посредством ссылки.

Расстояние между полосами 215 можно настроить таким образом, чтобы обеспечить по существу равномерный нагрев. Например, ширина каждой полосы 215 может быть больше, чем расстояние между соседними стержнями, а расстояние между стержнями 215 может быть меньше дюйма, предпочтительно в диапазоне примерно от ⅛″ до 1″. Ширина стержней , 215, обычно находится в диапазоне от около 1/8 дюйма до около 2 дюймов, предпочтительно от около 1/4 дюйма до 1/2 дюйма, хотя возможны и другие значения ширины. Возможны и другие схемы расположения тонкопленочного лучистого обогревателя , 115, , такие как показанные на ФИГ. 4А, 4В, 4С и 8-11 патента США. № 4,485,297, которые включены сюда в качестве ссылки.

Тонкопленочный инфракрасный обогреватель 115 также может включать электроды, соединенные с медными полосами, отходящими от концов продольных шин 117 и 118 . Как правило, как описано, например, в ст. 3, 11. 56-59 патента США. В патенте № 4485297, который включен в настоящее описание посредством ссылки, электроды могут обеспечивать электрическое соединение между тонкопленочным лучистым обогревателем , 115, и блоком управления, который, в свою очередь, может быть подключен к источнику питания. Тонкопленочный инфракрасный обогреватель 115 может быть сконфигурирован для работы при различных напряжениях, например, в диапазоне 5–5000 В, но предпочтительно в диапазоне 100–277 В.

Шинные шины 117 и 118 , а также полосы 215 могут быть саморегулирующимися, чтобы избежать горячих точек. Например, в некоторых случаях избыточное тепло может накапливаться в отдельных частях тонкопленочного лучистого обогревателя 115 (например, под мебелью). В одном варианте, где шины 117 и 118 и/или полосы 215 изготовлены из резистивной краски, химический состав резистивной краски может быть сконфигурирован таким образом, что по мере повышения температуры краски сопротивление краски становится выше, вызывая меньше тепло, выделяемое чернилами в этой области. Другими словами, сами чернила могут быть настроены на саморегулирование (например, химически), чтобы избежать локализованных горячих точек в тонкопленочном излучающем нагревателе , 115, .

Ссылаясь на фиг. 5 показаны две смежные и частично перекрывающиеся системы обогрева пола 100 . Система подпольного отопления 100 справа может быть частично уложена поверх системы подпольного отопления 100 слева. Предпочтительно, когда системы обогрева , 100, перекрываются, они перекрываются таким образом, что содержащиеся в них тонкопленочные лучистые нагреватели , 115, не перекрываются. Поскольку системы отопления 100 расположены внахлест, клейкая лента 112 может соединить две системы отопления вместе. Эта конфигурация нескольких систем отопления с использованием клейкой ленты 112 позволяет размещать несколько рядов системы отопления 100 рядом друг с другом таким образом, чтобы образовалась непрерывная пароизоляция под полом 10 .

Ссылаясь на РИС. 6, системой отопления 100 можно управлять с помощью автоматизированной системы управления 600 , которая включает контроллер 605 и датчик температуры 610 . Предпочтительно контроллер 605 соединен с источником 615 питания и с датчиком 610 температуры. Датчик 610 можно настроить на определение температуры окружающего воздуха и/или температуры пола. Контроллер 605 может быть сконфигурирован как термостат, который измеряет температуру воздуха в помещении и/или пола с помощью датчика 610 . Пользователь может установить желаемую температуру окружающего воздуха и/или пола. При превышении заданной температуры контроллер 605 может отключить систему отопления или, в качестве альтернативы, обеспечить ее меньшим количеством электроэнергии, чтобы ограничить вырабатываемое тепло. Когда заданная температура превышает температуру окружающей среды и/или температуры пола, контроллер 605 может включить систему отопления или, альтернативно, обеспечить ее дополнительной электроэнергией для выработки дополнительного тепла. Пользователь также может управлять контроллером 605 вручную. Одну систему управления 600 можно использовать для управления несколькими системами обогрева пола 100 и/или отдельные системы управления 600 могут использоваться для управления соответствующими системами обогрева пола 100 . Несколько систем обогрева пола , 100, могут быть соединены последовательно, параллельно и/или последовательно-параллельно с источником питания.

Другие варианты осуществления находятся в пределах объема и сущности изобретения. Например, из-за характера программного обеспечения функции, описанные выше, могут быть реализованы с использованием программного обеспечения, аппаратных средств, встроенного программного обеспечения, аппаратного обеспечения или комбинации любого из них. Элементы, реализующие функции, также могут быть физически расположены в разных местах, в том числе могут быть распределены таким образом, что части функций реализуются в разных физических местах. Хотя вышеприведенное описание показывает участок перекрытия на обоих поперечных краях системы подстилающего слоя, система 9 обогрева подстилающего слоя0127 100 может включать только один перекрывающийся участок вдоль одной из поперечных кромок. Система обогрева подстилающего слоя 100 также может включать в себя одну или несколько перекрывающихся частей вдоль ее поперечных краев.

Следует отметить, что сюда включены одна или несколько ссылок.
