как его сделать? Устройство проливного, бетонного пола

Люди часто стремятся устраивать собственные бани на берегах водоёмов. Те, кто не имеет выхода к открытой воде, предпочитают поставить зону отдыха на косогорах. В подобных случаях очень часто фундаменты располагаются на грунтах, сложенных из осадочных или намывных пород, или даже на торфяниках.

Здесь единственно верным решением может считаться устройство пола в бане на сваях. Это наиболее простое и недорогое решение.

Содержание статьи

  • Особенности пола в бане на сваях
  • Монтаж свайного фундамента под баню
    • Что влияет на расчеты?
    • Советы по правильному монтажу винтовых свай
    • Последовательность установки свай
    • Утепление пола
    • Облицовка фундамента
  • Устройство пола в бане на винтовых сваях
    • Проливные полы
    • Бетонная стяжка пола
    • Укладка напольной керамической плитки

Особенности пола в бане на сваях

Если баня строится из цельных, не состыкованных по длине брёвен, то в этом случае нижний обвязочный венец может служить полноценным ростверком, и не потребуется его обвязки брусом или швеллером.

Преимущества пола на сваях в бане:

  • Возможность собственноручного и быстрого изготовления фундамента.
  • Устойчивость получаемой конструкции благодаря уплотнению грунта ввинчивающимися в него сваями.
  • Возможность ремонта фундамента.
  • Современные приборы позволяют установить сваи абсолютно вертикально.
  • Заниматься фундаментом можно в любое время года и в любую погоду.
  • Автоматическое наличие естественной вентиляции подпола, что особенно важно для бани.
  • По сравнению с ленточным фундаментом, устройство пола в бане на винтовых сваях отличается большей простотой.
  • Если баню на сваях хорошо утеплить плитами пеноплекса, то она получит надёжную гидроизоляцию.
  • Свайные фундаменты по сроку службы и прочности не уступят монолитным фундаментам.
  • Пол в бане на свайном фундаменте является надёжной защитой стен постройки от проникновения в них талой и дождевой воды из грунта.

Использование свайных фундаментов целесообразно также на грунтах, подверженных сезонному пучению или значительному изменению структуры.

Монтаж свайного фундамента под баню

При современном строительстве используются трубы, полученные из металлопроката.

В нижней части трубы приварены лопасти, которые подобно саморезам заглубляют сваю в грунт, а в процессе эксплуатации они берут на себя роль основания.

Установленный на винтовые сваи фундамент предопределяет ту конструкцию, которую будет иметь пол в бане на винтовых сваях.

Что влияет на расчеты?

Перед тем как возвести фундамент необходимо провести все расчёты для оптимизации затрат на строительные материалы. Лучше всего расчёты и замеры, определение видов материалов доверить специалисту. При расчётах должны учитываться следующие параметры:

  • уровень талой воды;
  • глубина промерзания грунта;
  • особенности грунтов, составляющих почву;
  • ветровая нагрузка;
  • среднестатистическая высота снежного покрова;
  • вес сооружения с полной отделкой.

Советы по правильному монтажу винтовых свай

Если для возведения бани был выбран фундамент с опорой на винтовые сваи, то в ходе его обустройства необходимо придерживаться некоторых важных условий:

  • Нужно соблюдать расстояние между сваями, которое не должно быть больше трёх метров.
    Если же сделать это расстояние больше, то из-за чрезмерной нагрузки конструкции пол в бане начнёт прогибаться.
  • Если лаги имеют длину более трёх метров, то под ними требуется устанавливать промежуточную опору. Если такой опоры не будет, то при динамических нагрузках, например, при ходьбе, пол под ногами начнёт пружинить.
  • Поскольку шаг между винтовыми сваями больше, чем частота врезки лаг ленточного фундамента, то центральный ряд необходимо будет обвязать швеллером.
  • Если в качестве швеллера используется опорный брус, то высота центральных опор должна быть ниже высоты остальных опор на размер бруса.
  • В местах примыкания пятой стены здания следует дополнительно установить пару винтовых свай.

Во время монтажа фундамента на винтовых сваях под деревянную баню 6-метровые стандартные лаги нужно установить таким образом, чтобы образовалось как можно меньше отходов. Если винтовые сваи установлены в соответствии со всеми нормативами, то прослужат они не меньше полувека.

Последовательность установки свай

  1. Места установки свай должны находиться под углами и стенами сооружения, поэтому их нужно разметить при помощи бечёвки и отметить кольями.
  2. Сваи вкручиваются в грунт с помощью мускульной силы человека и продетого параллельно земле в отверстие трубы рычага.
  1. После каждого четвёртого полного витка нужно обязательно проверять положение сваи магнитным уровнем, при этом на протяжении всей работы по установке свай должен использоваться один и тот же уровень.

Если после замера будет обнаружен наклон сваи, то её не нужно выкручивать, а следует выровнять, используя вращающийся лазерный нивелир.

При выкручивании и повторном вкручивании сваи грунт сильно разрыхляется, что впоследствии вызовет неминуемую осадку сооружения.

  1. Сверху опора после полного закручивания должна иметь около 20 см излишка высоты, который впоследствии нужно будет срезать болгаркой.
  2. Во внутреннюю полость всех металлических труб-свай опускаются арматурные прутья и заполняются бетонным раствором.
  1. После монтажа свай вокруг них остаётся пустота, которую необходимо также залить бетоном. Благодаря этому свайная конструкция получит дополнительный запас прочности, а бетонная оболочка будет защищать металлическую трубу от коррозии, что намного увеличит срок её эксплуатации.
  2. Затем нужно замерить положение всех свай, приварить к ним оголовки и обработать места сварочных швов антикоррозийными средствами.
  1. Ростверк можно делать как металлическим, фиксируемым сваркой, так и из прикручиваемых с помощью болтов деревянных брусьев.

Утепление пола

Перед тем как сделать пол в бане на сваях и положить на черепные бруски опорные доски, нужно все деревянные элементы конструкции тщательно обработать антисептиками, которые предохранят их от микроорганизмов и насекомых-вредителей. Между опорными элементами конструкции закладывается утеплитель. Слой утеплителя должен быть не тоньше 25 см в случае использования минеральной ваты, а при использовании более дешёвого пенопласта достаточно 15 см. Это особенно необходимо, если баня не имеет цоколя, но предполагается её использование в зимнее время.

Если высота балок недостаточна, то на них набиваются перпендикулярно бруски, благодаря чему можно увеличить толщину слоя утеплителя. Первый слой утеплителя нужно нанести на слой гидроизоляции, он будет находиться между балками. Второй же слой утеплителя будет располагаться между набитыми брусками. Сверху конструкция накрывается другим слоем гидроизоляции, и к брускам набивается финишный пол в каркасной бане на сваях.

Подробнее о способах и материалах утепления пола бани на сваях читайте в нашей статье.

Облицовка фундамента

Когда свайный фундамент завершён, ему следует придать более приемлемый внешний вид. Если баня строится из дерева, то облицовочные материалы должны сообщить ему такие свойства, которые бы увеличили срок его эксплуатации. Для этого нужно понимать, какие факторы внешней среды наиболее угрожают материалам наружной отделки:

Деревянную баню на сваях нужно защищать от высокого снежного покрова, который неизбежно будет скапливаться под её стенами и привносить сырость. Поэтому для облицовочного материала очень важными являются гидроизолирующие свойства.

Чтобы совместить в отделке прочность и гидроизоляцию, лучше всего использовать для неё искусственный или природный камень.

Камень можно крепить на тот же специальный раствор, который применяется при укладке плиточных покрытий. Основу его составляет цемент, подкреплённый усиливающими его качества связующими добавками. Чтобы фиксация отделки к поверхности была прочнее, смесь следует наносить на отделочный материал. Нужно также заделать швы, образовавшиеся в местах стыков, но делать это нужно спустя сутки после крепления камня.

Устройство пола в бане на винтовых сваях

Проливные полы

Поскольку при строительстве бани на сваях её пол априори получается оторванным от поверхности земли, то самым простым и напрашивающимся решением будут проливные полы в бане на сваях. Подобную конструкцию необходимо обязательно утеплить, иначе баня на сваях сможет работать лишь в тёплый период, при этом пол будет оставаться холодным.

Для его обустройства требуется, чтобы цоколь имел высоту не меньше 50 см.

Также в пользу проливного пола в бане на сваях говорит то, что перекрытие бани регулярно испытывают воздействие воды, поскольку во время процедур во внутренних помещениях льётся вода, а, кроме того, на всех поверхностях парилки и моечного отделения оседает конденсат. Всю эту воду как-то нужно отводить, поэтому даже если сделана баня на сваях, как сделать пол устойчивый к влаге, остаётся актуальной задачей. Лучшим решением считается обустройство трапа – стока, по которому вода уходит в сливную яму или канализационную систему. При этом следует учитывать, что трап нужно предусмотреть не только в моечной или душевой, но и в парном отделении, поскольку там бывает не только конденсат от эксплуатации, но и вода, которой полы и лавки нужно промывать после каждой банной процедуры.

Конструкция проливного пола проста:

  1. Лаги укладываются на ростверк без уклона.
  2. К ним приколачиваются обрезные доски с достаточно большими зазорами (не менее 7 мм). Благодаря ширине этих зазоров, которые не закрываются даже тогда, когда доски разбухают от впитываемой влаги, вода, поступающая сверху, не будет задерживаться, а сразу же удаляться через эти щели.

Обустраивая проливной пол, нужно позаботиться о защите подпола, чтобы уже там не скапливались сточные воды, грозящие затхлым запахом, грибком и антисанитарией. Для этого в подполе нужно сделать конусообразную бетонную стяжку с уклоном к дренажной системе. Эту систему в процессе эксплуатации необходимо регулярно чистить, промывать проточной водой и обрабатывать антисептиками.

Бетонная стяжка пола

Бетонные полы в банях на свайном фундаменте также имеют право на существование. Перед заливкой цементно-песочной или бетонной смеси на полу в банях на винтовых фундаментах, требуется провести некоторую подготовку:

  1. Проложить необходимые водопроводные и канализационные трубы.
  2. Смонтировать трап, решётка которого при чистовой отделке должна оказаться в самой низкой части пола.
  3. Под основанием бани сделать песочно-щебневую подсыпку, чья толщина должна быть связана с использующимся для утепления материалом. Если применяется керамзит, то толщина подушки не должна превышать 40 мм.
  4. По всем отсекам фундамента настелить гидроизоляцию, в качестве которой можно использовать рубероид, но лучше всё же взять вместо него специальную паропроницаемую плёнку.
  5. Положить утеплитель.

Тот, кто знает, как делать пирог пола в бане на сваях, обязательно купит разные фракции керамзита и проследит, чтобы он был сухой, поскольку это очень гигроскопичный материал воду впитывает быстро, а вот отдаёт её с трудом.

Видео о полах в бане на сваях:

Укладка напольной керамической плитки

Деревянный пол можно покрыть керамической напольной плиткой.

Но в таких случаях вместо досок применяются ДВП, фанера или двойной слой ЦСП, причём каждый из этих слоёв фиксируется к прибитым брускам. Уже сверху этого покрытия укладывается плитка по традиционной технологии. Здесь даже можно использовать систему тёплого пола, причём как гидравлического, так и инфракрасного электрического. Благодаря этому пол в бане на сваях будет гораздо комфортнее для ног.

А Вы бы построили баню на винтовых сваях? Или у Вас уже есть такой опыт? Расскажите об этом в комментариях.

Страница не найдена - ГидФундамент

Содержание статьи1 Определение и назначение2  3 Нормативы4 Параметры4.1 Ширина4.2 Глубина4.3 Угол наклона5 Типы и структура6 Самые распространённые виды отмосток6.1 Бетонная6.2 […]

Содержание статьи1 Функции армопояса из кирпича2 Виды поясов3 Пояс из кирпича под перекрытие4 Кирпичный пояс под мауэрлат5 Гидроизоляция и утепление6 […]

Содержание статьи1 Для кровли1.1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила  армирования2 Для перекрытий3 Общие принципы устройства армопояса3.1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды  армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3.1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4.1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Страница не найдена - ГидФундамент

Содержание статьи1 Определение и назначение2  3 Нормативы4 Параметры4.1 Ширина4.2 Глубина4.3 Угол наклона5 Типы и структура6 Самые распространённые виды отмосток6.1 Бетонная6.2 […]

Содержание статьи1 Функции армопояса из кирпича2 Виды поясов3 Пояс из кирпича под перекрытие4 Кирпичный пояс под мауэрлат5 Гидроизоляция и утепление6 […]

Содержание статьи1 Для кровли1.1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила  армирования2 Для перекрытий3 Общие принципы устройства армопояса3.1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды  армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3.1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4.1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.



Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.



В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.



В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Ещё один вариант, в котором используется утеплитель из минеральной ваты вместе с экструдированным пенополистиролом (ЭПП) изображен на следующей схеме.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя. При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна.

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.



Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.







Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка. Подробнее об организации вентиляции в бане читайте здесь.

устройство пола и отвод воды

Обустройство канализации бани – это важнейший этап в её строительстве. Для строений с монолитным, ленточным и другими видами фундамента этот процесс ничем не отличается от монтажа канализации в доме.

Но самостоятельно обустроить слив в бане на винтовых сваях сможет далеко не каждый человек.

Прежде чем перейти к вопросу, как сделать слив в банях на винтовых сваях, необходимо разобраться, почему люди выбирают подобный вид фундамента. Это может быть обусловлено несколькими факторами:

  • необходимостью установить баню на склоне с целью сэкономить полезное пространство;
  • желанием иметь парилку в непосредственной близости от водоема;
  • проблемным грунтом, исключающим возможность монтажа ленточного или монолитного фундамента и т. д.

Свайный фундамент – это решение многих проблем, но не следует забывать об особенности эксплуатации надворной постройки. Возведение строений на подобном фундаменте имеет массу нюансов, но главным вопросом является то, как сделать слив в бане на винтовых сваях.

Содержание статьи

Обустройство пола

Прежде чем перейти к процессу монтажа канализации, необходимо понять, каким должно быть устройство пола в бане на винтовых сваях и какой материал лучше всего выбрать для его изготовления.

Может показаться, что идеальным вариантом является монтаж бетонного пола, но это не так, ведь нужно учитывать специфику эксплуатации банного помещения.

Баня используется со значительными перерывами. В зимний период помещение охлаждается в кратчайшие сроки, и прогреть его довольно сложно. Особенно это касается пола, на который прямые потоки тепла практически не попадают. Таким образом, пол в бане на сваях лучше всего делать из досок.

Отвечая на вопрос «Как сделать пол в бане?», нужно упомянуть и о том, что он должен быть добротно утеплен. Утепление пола – это не менее важный процесс, чем монтаж канализации. Если в процессе строительства бани не учесть этот момент, то посещение парилки в зимний период не будет возможным.

Пол в бане на винтовых сваях может иметь уклон в центр или один из углов, а также быть проливным. Каждый вариант нужно рассмотреть более детально.

Проливной пол

Баня на винтовых сваях в большинстве случаев оснащается проливным полом. Это традиционное решение для русских бань. Главным отличием пола подобной конструкции является то, что вода уходит по всей площади пола сквозь имеющиеся щели. Дальнейший путь воды зависит от конструктивных решений в области канализации, о которых речь пойдет немного ниже.

Традиционным такой пол для бани считается, потому что раньше древесина не являлась дефицитным материалом. Для монтажа использовались толстые сосновые доски, способные прослужить десятки лет. Современные технологии позволяют возводить бани, в частности обустраивать полы, с гораздо меньшей затратой пиломатериалов. Существует масса средств, защищающих древесину от гниения или по крайне мере значительно замедляющих этот процесс.

Бани на сваях, в том числе и винтовых, и проливные полы из древесины созданы друг для друга. За счет наличия естественной вентиляции в значительной мере уменьшается вероятность развития грибка на древесине.

Если вы решили сделать для бани на свайном фундаменте проливной пол, то его монтаж нужно проводить в следующем порядке:

  • Первым делом следует подготовить необходимый материал. Для этого требуется измерить длину и ширину помещения, чтобы узнать ее площадь. В качестве материала для настила отлично подойдет обрезная доска толщиной 3,5–5 сантиметров. Доски следует приобрести с небольшим запасом. Помимо них потребуются гвозди длиной 100 миллиметров и плинтус.
  • Все пиломатериалы необходимо тщательно обработать антисептиком, предварительно высушив их. Пропитка должна выполняться не менее двух раз, иначе проливной пол не прослужит долго.
  • Начинать монтаж пола со сливом нужно с отрезки досок по имеющимся размерам. Стоит понимать, что, несмотря на проведенную обработку, древесина все же подвержена воздействию воды, особенно в помывочной, поэтому доски могут разбухать. Чтобы избежать деформации, требуется отрезать доски на 1–1,5 сантиметра короче, чем ширина бани.
  • Полы моечной и прочих помещений бани, в которых нужен отвод воды, нужно стелить, оставляя небольшие зазоры. Как правило, расстояние между досками равно 1–1,5 миллиметра. Этого достаточно, чтобы вода свободно уходила, при этом исключается возможность возникновения сквозняков. Важно, чтобы зазоры были одинакового размера. Поэтому лучше всего воспользоваться шаблонами, например обыкновенной деревянной линейкой.
  • Не менее важным моментом является прибивка гвоздей. Независимо от ширины досок, монтаж полов подразумевает использование двух гвоздей на каждую лагу. В противном случае доски со временем начнут деформироваться. После того как монтаж полов завершен, необходимо спуститься под баню и загнуть прошедшие насквозь гвозди.
  • Поверх досок вдоль стен нужно установить заранее заготовленные плинтусы. На этом монтаж проливных полов в парной или помывочном отделении завершен.

Делая проливной пол своими руками, следует покрыть настил лакокрасочными материалами. Это не только увеличит срок его службы, но и исключит возможность получения травм в виде заноз.

Пол с уклоном

Если вас по каким-либо причинам не устраивает проливной пол, то вы можете смастерить конструкцию, использование которой предусмотрено во всех душевых кабинах. Иными словами, вы можете сделать обыкновенный слив. Чтобы вода не застаивалась, тем самым ускоряя процесс гниения, часть пола должна находиться ниже, чем основание.

Уклон делается довольно просто. В процессе монтажа настила можно использовать доски с постепенно уменьшающейся толщиной. Можно размещать подкладки между лагами и досками. Уклон должен быть незначительным, буквально 1–1,5 сантиметра. Этого хватит, чтобы вода уходила.

Стоит отметить, что пол с уклоном по большей части предназначен для помещений с бетонной стяжкой. Для полностью деревянных бань с мойкой и парной лучшим решением является проливной пол.

Виды канализации

Наши предки не задумывались над решением проблемы отвода воды. Она миновала напольные перекрытия и уходила в землю. Если вам интересен подобный вариант, то нужно возводить баню на небольшой возвышенности, чтобы вода не скапливалась под полом. Это ускорит процесс гниения древесины.

Если вы построили баню на приусадебном участке, то вас вряд ли заинтересует вышеуказанный вариант отвода воды. Стоки должны перенаправляться в отведенные для этого места (выгребные ямы или септики). Чтобы добиться этого, конструкция подпола должна быть немного видоизменена. Под лагами необходимо установить корыто из нержавеющей стали, в котором будет накапливаться вода, после чего уходить дальше по трубам.

Инструкция монтажа подобной канализации не имеет сложных моментов. Единственное, на что следует обратить внимание, – поочередность установки сточных труб при наличии в бане туалета. Труба, выходящая из корыта, должна находиться в общей системе после слива унитаза.

Это цивилизованный метод отведения сточных вод, к тому же баня с накопительной емкостью под полом является более теплой. Возможность появления сквозняка практически полностью исключена. Кроме того, возможен монтаж утепляющего материала поверх корыта.

Баням на сваях, расположенным на дачных участках, следует придать презентабельный вид. Вряд ли конструкция с корытом под полом покажется уместной. Отделать помещение по всему периметру можно массой различных материалов – начиная древесиной и заканчивая кирпичом. Такая отделка – это не только эстетичная составляющая, но и дополнительная теплоизоляция.

устройство слива своими руками, как сделать в каркасной бане проливной пол на свайном фундаменте, фото и видео

Содержание:

Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.


Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

Если вы хотите построить на своем участке баню из клееного бруса или бревенчатого сруба, то свайный винтовой фундамент подойдет как нельзя лучше.

Тонкости строительства

В тех областях, где грунты нечерноземные, традиционные столбчатые и ленточные фундаменты отошли на второй план (прочитайте также: "Как сделать фундамент для бани столбчатый – разновидности вариантов строительства"). Вместо них активно используются винтовые сваи, поскольку они не только более надежны, но и намного более доступны в финансовом плане для широкого круга покупателей.


Одной из особенностей винтовых свай является отсутствие необходимости дополнительной состыковки брусом или швеллерами. В качестве ростверка служит нижний обвязочный венец сруба.

Многие предпочитают возвести баню на сваях своими руками, выбирая при этом местности возле водоемов или на склонах холмов. Поскольку в таких местах грунты, как правило, намывные или осадочные, а иногда и торфяные, то использование свай в таких случаях более чем оправдано.

Технология сооружения свайно-винтового фундамента

Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

Проводя расчеты необходимо учитывать следующие факторы:

  • состав грунта и его качества;
  • средний уровень снежного покрова в зимнее время;
  • глубина промерзания грунта;
  • уровень затопления талыми водами;
  • роза ветров;
  • масса готового сооружения с полной отделкой.

Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта. Читайте также: "Выбираем фундамент под баню - какой лучше подойдёт".


Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне. Прочитайте также: "Баня на сваях своими руками - пошаговая инструкция".

Если в процессе закручивания сваи образовался уклон, их выравнивают с помощью ротационного нивелира, не вытаскивая. Нельзя выкручивать уже загнанный в землю шпунт, иначе, со временем баня начнет давать усадку из-за рыхлости почвы. Завинченный опорный столб должен иметь запас высоты не менее 20 см. Впоследствии этот кусок можно будет отрезать болгаркой.


По мере монтажа опорных свай между ними и почвой образуются зазоры, которые заливают раствором бетона и заполнить кусками арматуры. Такой подход сделает фундамент для каркасной бани на винтовых сваях своими руками более прочным и долговечным, защитит металлические элементы от ржавления.

После установки опор выполняют замеры их расположения и приступают к привариванию оголовков. На швы наносят антикоррозийный состав.

Если вы не хотите использовать металл, перемычками может служить и брус, который прикрепляют болтами. Правда, древесину нужно обработать специальными антисептическими средствами.

Облицовка фундамента

Чтобы опорные столбы имели более презентабельный вид, а также с целью защиты их от грязи и сырости, вызванных таянием снега или затоплением водой из водоема, следует произвести дополнительную их отделку. Различные облицовочные материалы помогут защитить пол в бане на винтовых сваях, а также сделать акцент на внешнем виде самого здания.


Поскольку основной ущерб может быть нанесен снегом и потоками грязной воды в межсезонье, особое внимание следует обратить на гидроизоляционные качества материалов для облицовки.

Отметим, что весьма прочным и абсолютно водонепроницаемым является натуральный и искусственный камень.

Конструкция пола в банях

Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.


Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

Поэтому один из очень важных вопросов при постройке бани на винтовых сваях – как сделать слив в бане. Он выглядит как небольшой трапик, по которому вода поступает непосредственно в септик или центральную канализацию (прочитайте также: "Как сделать септик для бани или выбрать готовый").

Отметим, что слив в бане на винтовых сваях следует оборудовать не только в душе, но и в парилке, где вода появляется после мытья полок и полов.

Протекающие полы

Проливной пол в бане на сваях является наиболее простым и не затратным в исполнении. Для его организации потребуется наличие цоколя высотой не менее 50 см.

Методика монтажа такого пола предполагает укладку лаг на ростверк без уклона. На лаги набивают настил из обрезной доски с отступами в 7 мм, чтобы по мере пользования баней вода могла спокойно проходить сквозь щели, даже если дерево набухнет.


Перед тем, как сделать пол в бане на сваях, необходимо позаботиться о подполье. В этой части конструкции заливают бетонную стяжку с уклоном в сторону дренажной системы, чтобы протекающая сверху вода не застаивалась, и не разрасталась плесень, а также, чтобы избежать затхлого запаха. С целью очистки и обеззараживания, пол необходимо периодически проливать напором проточной воды и обрабатывать антисептическими средствами.

Заливка бетонной стяжки

Полы в бане на свайном фундаменте могут иметь и бетонное основание.

Предварительный этап перед заливкой бетона включает следующие работы:

  1. Монтаж коммуникаций – водопровода и канализации.
  2. Укладка трапика для стока воды так, чтобы после чистовой отделки решетка располагалась в наиболее низком отрезке пола.
  3. Насыпка песчано-гравийной подушки, толщина которой будет варьироваться в зависимости от типа утепляющего материала. Как правило, при утеплении керамзитом слой гравия не превышает 4 см.
  4. Укладка в каждой из секций фундамента слоя гидроизоляции. Как вариант, рубероид будет приемлем, но лучше всего использовать паропроницаемую пленку.
  5. Монтаж утепляющего материала.

Если для утепления полов в бане был выбран керамзит, то желательно, чтобы он имел в составе гранулы разной фракции. К тому же, перед укладкой следует проследить, чтобы керамзит был абсолютно сухим, поскольку он имеет свойство быстро впитывать и очень медленно отдавать влагу.

Утепление пола

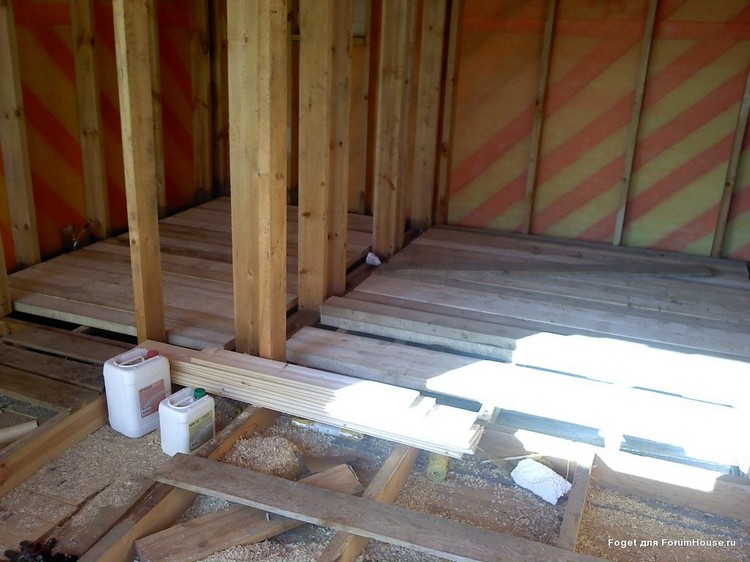

Прежде чем укладывать поддерживающие доски на черепные брусья, их, а также все деревянные элементы, следует обработать антисептиками, чтобы не допустить появления микробов и прочих вредителей. Далее между слоями досок каркаса укладывают утеплитель.


Толщина слоя утепления будет разной, например, если применяется минеральная или базальтовая вата, то слой будет достигать 25 см. В случае применения пенопласта для утепления достаточно слоя в 15 см, особенно, если баня не имеет цоколя, но предполагается ее использование зимой.

Если высоты уложенных лаг не хватает, чтобы произвести укладку утеплителя слоем нужной высоты, на балки дополнительно набивают бруски. При этом один слой утеплителя располагается между балками на пароизоляционный материал, а второй слой укладывают в промежутках между брусками. Далее всю поверхность пола застилают еще одним слоем гидроизоляции, а уже поверх брусков производят монтаж дощатого настила.

Облицовка керамической плиткой

Хорошим облицовочным материалом для декора пола в бане является керамическая или кафельная напольная плитка. Под нее, как правило, не кладут цельную доску, а предпочитают древесно-стружечные плиты, фанеру и прочие материалы, которые крепятся к брускам в полу.


Поверх такого настила можно смело укладывать керамическую плитку по стандартной схеме. Кроме того, допускается даже организация «теплых полов» различных видов – электрических, инфракрасных или водяных.

Принципы монтажа винтовых свай

Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

Необходимо обращать внимание на следующие моменты:

  1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
  2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
  3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
  4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
  5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.


Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

Достоинства и недостатки фундамента на винтовых сваях

Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества. Читайте также: "Как сделать фундамент своими руками для бани – ленточная конструкция на практике".

Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

  • доступность расходных материалов для рядового потребителя с невысоким достатком;
  • независимость выполнения работ от климатических или погодных условий;
  • возможность организации фундамента своими силами;
  • небольшое количество времени, требуемое для постройки фундамента;
  • получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
  • возможность производить ремонт опор;
  • абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
  • обеспечение вентиляции подполья, защищающей его от гниения.

Баня Джейкоба Рииса, задуманная как центральная часть парка, выглядит заброшенной

«Мы действительно хорошо умеем сохранять природные ресурсы и защищать дикую природу и исторические сооружения, - сказала она, - но большинство людей не попадают в парковую службу, потому что у них есть отличное деловое чутье ».

К востоку от Джейкоба Рииса на полуострове Рокавей, что в Куинсе, городской департамент парков превратил собственный участок пляжа в кулинарный центр, причем в гораздо более скромных зданиях. Городской пляж привлекал молодых художников из Вильямсбурга, Бруклина и других мест, и посетители могут выбирать из нескольких ресторанов, где продаются классические и причудливые пляжные блюда, такие как тако с тофу, гамбургеры с черной фасолью, роллы с лобстером и смузи из манго.

Некоторые посетители Jacob Riis на недавних выходных задавались вопросом, почему их песчаная полоса не может поддерживать подобные предприятия. Пляжные зонтики всех оттенков закрывали пляж в обоих направлениях, и несколько сильных пловцов и предприимчивых подростков устремились на волну. «Здесь много людей, - сказал 28-летний Виктор Доктор из Риджвуда, Квинс, который делал перерыв во время 15-мильной велопробега. «Вы могли бы разбить сад во дворе, столы и, возможно, место для барбекю».

Лиза Крисано, личный тренер из Бэй-Ридж, Бруклин, загорала на променаде рядом с баней.«Им нужно сдвинуться с места, вложить немного денег в это место и открыть его», - сказала она. «Они могли бы использовать несколько домашних душевых и место для переодевания».

В «уловке-22» любые дополнительные деньги на ремонт, вероятно, будут зависеть от прибытия продавцов. Теоретически на втором этаже бани можно разместить круглогодичный ресторан или общественное пространство. Но для этого нужна большая работа.

«Все, что они сделали, это удалили асбест», - признала г-жа Канзанелли.

Она сказала, что зона отдыха Gateway, которая включает не только части Rockaways, но и Sandy Hook, N.J., Флойд Беннетт Филд в Бруклине и залив Ямайка насчитывают более 600 исторических построек.

«Баня, - сказала она, - далеко не самая большая и далеко не самая нуждающаяся в помощи».

«Мы должны распределить богатство, - добавила она, - или недостаток богатства».

Прошлое сокровище месяца - июль 2020 г. - Библиотека-музей Розенберга

Баня Мердока

Оригинальная баня Мердока была построена прямо на пляже у Мексиканского залива.Он был полностью разрушен штормом 8 сентября 1900 г. [изображение любезно предоставлено Центром истории Галвестона и Техаса, Библиотека Розенберга].

Баня Мердока является достопримечательностью Галвестона с конца 19, и века. В течение июля в библиотеке Розенберга было выставлено несколько предметов, связанных с этим островным учреждением. Среди них были исторические фотографии, билеты и другие сувениры.

Оригинальная баня Мердока открылась в Галвестоне в конце 19, , века.Отель Murdoch’s расположен прямо на пляже у подножия 23 rd Street. К услугам гостей прокат купальных костюмов, раздевалки и душ. Поскольку в то время в Галвестоне не было дамбы, прибрежная структура была полностью разрушена Великой бурей 1900 года.

К февралю 1901 года владелец Джордж Мердок перестроил баню на том же месте. Согласно интервью Galveston Daily News в январе 1901 года, Мердок сказал, что, по его мнению, выздоровление Галвестона будет зависеть от его будущего как туристического направления.Такие заведения, как его баня, привлекали посетителей на остров в летний сезон и способствовали росту местной экономики.

Эти членские билеты были выданы купальщикам во время купального сезона Мердока 1904 года [подарок Дойла Макдональда].

К сожалению, всего восемь лет спустя на побережье Мексиканского залива обрушился еще один мощный ураган, разрушивший баню. В 1911 году открылся новый, улучшенный ресторан «Мердок» по цене 35 000 долларов (почти 1 миллион долларов в сегодняшних ценах).Баня стояла на 160 деревянных сваях размером 10 на 10 дюймов и была спроектирована так, чтобы выдерживать ураганы. В нем было 542 номера с отдельными раздевалками для мужчин и женщин. С прогулочной площадки наверху здания открывался прекрасный вид на Мексиканский залив, и она могла вместить до 2000 гостей для проведения специальных мероприятий.

Кроме того, в бане была спасательная станция на случай чрезвычайных ситуаций. Этот более крупный объект позволил независимым компаниям работать в рамках Murdoch’s. Одним из таких предприятий был магазин сувениров и подарков, которым управлял Уильям Гайетт, потомки которого на несколько поколений стали владельцами бани Мердока.Первый ресторан Gaido’s также находился внутри Murdoch’s.

Это ок. На открытке 1917 года изображен дом Мердока после того, как он был перестроен после урагана 1915 года. Здание было расширено, и высота этажа поднялась до 10 футов над дамбой [изображение любезно предоставлено Центром истории Галвестона и Техаса, Библиотека Розенберга].

К сожалению, усовершенствованная конструкция не выдержала разрушительного урагана, обрушившегося на Галвестон несколько лет спустя в 1915 году. Однако здание Мердока было снова перестроено в 1916 году, на этот раз с поднятым полом на десять футов над дамбой.Помещение было расширено, чтобы принять 1000 купающихся.

С годами компания Murdoch’s развивалась, чтобы соответствовать меняющимся потребностям своих клиентов. Когда аренда купальных костюмов и раздевалки перестали пользоваться спросом, Мердок начал продавать прохладительные напитки, пляжные принадлежности и туристические сувениры.

Баня Мердока 1916 года оставалась стойкой до урагана Карла в 1961 году. Как и во время предыдущих штормов, она была реконструирована. Совсем недавно дом Мердока был разрушен ураганом Айк в 2008 году.Достопримечательность Галвестона была перестроена и снова открыла свои двери для посетителей. Это культовое сооружение является символом стойкости Галвестона и его готовности противостоять штормам на протяжении более столетия. Он остается популярным местом среди островных туристов.

Del Mar продлевает аренду деревянных свай 130-летней давности

Del Mar -

Заросли 130-летних деревянных свай, обнаруженные только во время самых низких приливов в году, получили новую жизнь.

Небольшой прибрежный город Дель Мар в понедельник возобновил свое соглашение, впервые подписанное в 1988 году с Земельной комиссией штата, о предотвращении вывоза бревен с двух длинных узких пляжных участков, охваченных приливом.

Штат считал сваи ненужной опасностью для пляжников и готовился их убрать в середине 1980-х годов. Однако члены городского совета Дель-Мар - поскольку многие жители считают сваи ценным историческим ресурсом - договорились об аренде, чтобы они оставались своего рода памятником началу города, а не игровой площадкой для туристов.

«Оба эти места видны публике во время прогулки по пляжу и вызывают много вопросов у Исторического общества», - сказал Ларри Брукс, президент Исторического общества Дель-Мар, в письме в поддержку продления соглашения.

«Кроме того, они представляют особый интерес для учеников третьего класса Дель Мар, когда они изучают местную историю».

Сваи в воде на концах 10-й и 11-й улиц - единственные остатки бани и нататория, которые были частью отеля Casa Del Mar, открывшегося в 1886 году. Гости роскошного отеля на 30 номеров в конце с 10-й улицы спустились по деревянной лестнице, чтобы добраться до бани, построенной у подножия обрывов, и отдельного нататория, который по сути представлял собой водоем с морской водой, заполненный приливами.

«Он был построен для защиты купающихся от« ужасного ската », - сообщил Брукс по электронной почте во вторник.

Баня представляла собой трехэтажное деревянное строение с раздевалками на первых двух уровнях и танцполом наверху, сказал Брукс.

Лишь несколько раз в год океан отступает достаточно, чтобы дать людям представление о прошлом города и его истоках как пляжного курорта. Лучшие виды открываются после того, как большие волны от зимних штормов вымыли часть песка.

Никаких бревен сейчас не видно, сказал Брукс. Но они обязательно вернутся, когда пляж снова разрушится.

«Сваи пережили более 130 лет прибоя и эрозии песка, поэтому я считаю, что им осталось пройти еще несколько лет», - сказал он.

До сих пор город и историческое общество не разместили никаких информационных знаков возле бревен, в основном из-за ограниченного доступа для осмотра участков со стороны железной дороги на вершине обрыва.

Предприниматель по имени полковник.Согласно истории 1985 года в Los Angeles Times, Джейкоб Шелл Тейлор построил отель, чтобы привлечь путешественников со всего штата, вскоре после того, как железная дорога завершила свой маршрут из Лос-Анджелеса в Сан-Диего. Но всего через несколько лет после открытия отеля дождливая зима размыла большие участки прибрежной железной дороги, и туризм резко упал, а также заполняемость Casa Del Mar.

Отель сгорел дотла в 1890 году, оставив владельца под облаком подозрений. Неизвестно, как долго просуществовали пляжные сооружения, но дом Тейлора сгорел вскоре после отеля.Затем он быстро вылетел в Техас, чтобы открыть там еще один отель.

Изначально компания Del Mar арендовала сваи сроком на 25 лет без каких-либо затрат, за исключением примерно 3000 долларов США в виде единовременных сборов и стоимости страхования ответственности. Еще одно условие договора - при его заключении город обязан убрать сваи.

Члены совета единогласно согласились продлить договор аренды на 30 лет.

[email protected]

Twitter: @phildiehl

Римский банный комплекс | Римские бани

Бани в Бате были необычными не только своими размерами, но и тем, что в них использовалось очень много горячей воды.Римское купание было основано на практике передвижения по нескольким отапливаемым комнатам, кульминацией которых становилось окунуться в холод в конце. Эта последовательность может включать в себя возможность понежиться в гидромассажной ванне или небольшой ванне с горячей водой в кальдарии, но обычно она не включает плавание в большом горячем бассейне, таком как Большая ванна.

Большая баня

Большая баня была центральным элементом римских бань. Его питали горячей водой прямо из Священного источника и обеспечивали роскошное теплое плавание.Ванна облицована 45 толстыми листами свинца и имеет глубину 1,6 метра. Доступ осуществляется по четырем крутым ступеням, которые полностью окружают его. Первоначально крытый скатной деревянной конструкцией был заменен во 2 веке гораздо более тяжелым керамическим сводом, для поддержки которого потребовались усиленные колонны. В результате оригинальные тонкие колонны были утолщены и выступали внутрь самой ванны.

Восточные бани

В восточной части бани находилась большая прохладная ванна, питавшаяся водой, которая текла по трубе из Большой купальни.Здесь была построена серия отапливаемых комнат, которые постепенно становились все больше, пока сайт не достиг максимальной степени в четвертом веке нашей эры.

Лаконикум

Необычной особенностью римских бань является специальное отапливаемое помещение, известное как лаконикум. Это была небольшая комната с сильным сухим жаром, хотя ее можно было превратить в парную, разбрызгивая воду. В любом случае, если бы вы остались здесь больше, чем на минуту или две, вы бы быстро покрылись потом.Тогда вы будете готовы к лечению маслом и стригилом, которые сделают вас бодрящей чистотой.

Круглая ванна

Холодная ванна была характерна для многих римских бань, но редко в таком масштабе! Здесь можно было окунуться в бодрость после процедур в теплых и горячих комнатах. Глубина ванны составляет 1,6 метра, а с одной стороны есть подводный постамент, на котором когда-то стоял водный объект, вероятно, фонтан.

Западные бани

В западной части бани располагались отапливаемые помещения и бассейны.Развитие комплексов отапливаемых комнат как на западном, так и на восточном концах участка, возможно, позволило одновременно использовать участок как мужчинам, так и женщинам, но сохранило для них приличное разделение помещений. Западные бани содержат исключительно хорошо сохранившийся набор плов, представляющих собой груды плиток, через которые циркулирует горячий воздух, нагревая пол и стены комнаты наверху.

На фотографиях: Древнеримские бани Бата, Англия

Древние римские бани Англия

(Изображение предоставлено: Линда и доктор.Дик Бушер)

На юго-западе Англии есть природный заповедник, которым когда-то правили люди железного века, известные как добунни. Здесь находятся единственные в Англии источники с горячей водой, приносящие минеральную воду из глубин земли. Религиозный класс кельтских друидов считал это место священным для богини Сулис и что это было особое место, где люди могли общаться с подземным миром.

Древние римские бани Англия

Когда римский легион прибыл сюда в A.D. 43 они сразу же осознали важность этого места. После того, как региональное восстание было насильственно подавлено в 60 г. н.э., римляне начали превращать природные источники в живописные священные бани. Горячие источники нужно было контролировать, поэтому римские инженеры начали закладывать дубовые сваи глубоко в грязь, в то время как свинцовые трубы направляли священную воду в резервуар, облицованный свинцовым листом глубиной 6 футов (2 метра). Купальщицы входили в священную воду по четырем крутым ступеням, окружавшим всю баню.

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

Римляне были чувствительны к местным богам и богиням покоренных ими людей, и они решили, что богиня Сулис действительно была еще одним проявлением их. римская богиня Минерва (сама приравнивается к греческой богине Афине). Они спроектировали и построили Храм Сулис Минервы над священной водой к концу первого века.

Древние римские бани Англия

(Изображение предоставлено Линдой и Др.Дик Бушер)

Могущественное лицо Горгана приветствовало купальщиков с вершины фронтона храма и напоминало всем горожанам, приходившим в бани, о военной мощи и мудрости Минервы.

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

Священная вода, которая все еще течет в ванны сегодня, однажды выпала в виде дождя в соседнем регионе, известном как Мендип-Хиллз, сотни или даже тысячи лет назад . Медленно он просочился вниз через слои известняка на глубину более 3 миль (5 км), где естественное тепло Земли нагревает воду до 147–205 градусов по Фаренгейту (от 64 до 96 градусов по Цельсию).

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

Под большим давлением нагретая вода поднимается по разломам и трещинам обратно через древний известняк и хлынет на поверхность, как это было уже более двух тысяча лет. Здесь друиды сначала поклонялись богине Сулис, римляне когда-то построили Храм Сулис Минервы и современный город Бат, Англия.

Древние римские бани Англия

(Изображение предоставлено Линдой и Др.Дик Бушер)

К тому времени, когда священная вода достигает поверхности, она остывает до постоянной 115 F (46 C). Ежедневно на протяжении веков из этих природных источников текло более 250 000 галлонов (1 100 000 литров) горячей воды.

Древние римские бани Англия

Вода бесцветная, но то, что сегодня можно увидеть в банях, очень зеленое из-за роста водорослей, которые стимулируются жарой и солнечным светом. Вода из ванн не рекомендуется для питья или купания, поскольку она все еще течет по свинцовым трубам, проложенным много лет назад римлянами.Питьевую родниковую воду можно пить сегодня во всемирно известном ресторане Pump Room, который доставляет богатую минералами воду из тех же древних источников в ресторан из глубокого подземного источника через современные бессвинцовые трубопроводы.

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

В воде растворены сорок три различных минерала. Сульфат и кальций - два основных ингредиента, в то время как хлорид и натрий также встречаются в большом количестве.В воде очень мало растворенных металлов, за исключением железа, которое вызывает отчетливые оранжевые пятна вокруг священных бассейнов. Распыленные газы вызывают постоянную серию пузырьков, поднимающихся и взрывающихся на поверхности воды. В римские времена бани были заключены в красивый храм с высокими сводчатыми потолками.

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

На протяжении более 300 лет ванны с горячей водой и храм Сулиса Минервы были маяком римской культуры и силы в этом уголке древнего мира .Но в конце четвертого века варвары-набеги предсказали конец этой части Римской империи. Пренебрежение банями и большим храмом и их вандализм стали обычным явлением, и в конце концов Храм Сулис Минервы снова рухнул в грязь постоянно растущего болота.

Древние римские бани Англия

(Изображение предоставлено Линдой и доктором Диком Бушерами)

В конце XIX века римские бани были заново открыты английскими археологами. В то время древнеримские бани находились примерно на 20 футов (6 м) ниже уровня улицы нового и постоянно растущего города Бат.Но важность открытия никогда не вызывала сомнений, и планы реконструкции начались немедленно.

Гипокауст: Древний Рим и Новое время

Что такое гипокауст?

Богатые римляне любили тепло и уют. У них был центральный отопление дома, на вилле и в общественных банях. Система отопления сохранилась. шли рабы, которые поддерживали огонь в печи, чтобы нагреть теплый воздух. В теплый воздух перемещался по зданию через пространства под полом и между стены.Подпольное пространство оформлено поднятием пола на сваи. плитки или камня. Римскую систему отопления назвали гипокаустом.

Гипокауст - одна из самых древних форм системы отопления, вентиляции и кондиционирования воздуха. Как и многие другие великие инновации, он появился у римлян более 2000 лет назад. Гипокауст является одновременно первичной и вторичной системой, поскольку он создает и распределяет тепло.

Основное применение гипокаусту было найдено в широкой публике. бани.Помещения сауны были созданы добавив бассейн с водой, нагретый тем же огнем, нагревая воздух внизу. Это создало жаркое влажное пространство для уборки. себя и общаться с друзьями. В температура могла легко достичь 100 градусов по Фаренгейту, а влажность мог достигнуть 100% за счет пулов. Эти параметры не точны, так как система не использовалась очень много, много лет.

Его целью было равномерное отопление помещения в наиболее возможен эффективный способ. Гипокауст был состоит из фальшпола (обычно около двух футов), поддерживаемого колоннами или каменные пьедесталы через каждые несколько футов, а пространство внизу оставлено открытым.Печь, состоящая из непрерывно горящего огонь, создавал тепло, которое затем позволяло течь через пространство под фальшпол, таким образом нагревая пол и остальную часть помещения. После охлаждения воздух выходил через дымоходы в стены и вентиляционные отверстия в крыше. Печь занимает изрядное количество места, поэтому обычно ее располагали в отдельной комнате. Дымоходы были построены прямо в стены, чтобы они не занимали полезного места.

Подключение акведуков (по которым вода в город с гор), резервуары для воды и бассейны представляли собой серию туннелей.Они были построены из кирпича и раствора. (очень грубо по сегодняшним меркам, но они явно работали

Как и водяная система, система подачи воздуха была подключена через каналы, состоящие из каменных или кирпичных туннелей под полом, в большие открытое пространство под фальшполом и в стенные дымоходы. Эти дымоходы также были источником утеплитель для комнаты. Горячий воздух Подъем создавал барьер, сохраняющий тепло внутри здания.

Как упоминалось выше, типичные материалы, используемые в этом Система - камень, кирпич ручной работы и раствор. Возможно, использовалась и ранняя форма бетона, поскольку римляне использовали это для многих других построек той эпохи (например, купол Пантеон). Из-за второго этажа и столбы, это было сложно и кропотливо построить. Затраты были намного выше, чем у простого камин из-за большего количества используемых материалов.

Главный недостаток системы гипокауста очень опасна. Дым, созданный огнем в печи легко выползла из места ожидания под фальшполом в основную пространство.Этот тихий убийца теперь известен как окись углерода. Хотя это легко обнаруживаемый и предотвратимый сегодня, римляне, вероятно, понятия не имели о эта концепция

Еще одним недостатком этой системы является возможность пожар становится неуправляемым и выходит из-под контроля. Каменное или бетонное здание может выжить, но пассажиры не могут.

Излишне говорить, что гипокауст давно не используется. Однако у нас есть современная версия этого концепция.Теплый пол использует основная концепция для равномерного обогрева помещения без опасности открытого огня и пары. Также намного дешевле сделать это система, чем современный гипокауст.

В стороне, гипокауст похож на корейский. Ондоль. Это в основном настроено в Таким же образом можно использовать полы с подогревом, обеспечивающие тепло жильцам. Это тоже давно не используется из-за того же угарный газ и проблемы с перегревом.

Типичное использование

Эта система использовалась в древние времена, но сегодня коды безопасности использовать его в настоящее время практически невозможно.Это связано с тем, что гипокауст системы имеют сравнительно высокую вероятность того, что обитатель заболеть или, возможно, умереть от отравления углекислым газом. Однако в крайнем случае, чтобы помочь борющимся страны и деревни, возможно, было бы неплохо научить их использовать эти системы и, возможно, применить современные синтетические или текстильные материалы, чтобы избежать опасность (по крайней мере, это единственный способ увидеть современное приложение для эту систему).

Параметры

Температурные диапазоны для гипокаустической системы не пользовательские. контролируется из-за того, что вы не можете контролировать тепло, исходящее от открытый огонь.По этой причине есть всего две реальные настройки для системы гипокауста; включить и выключить. Это делает низкую температуру, которая может быть Достигнутые зависят от внешней погоды. Максимальная температура, которую может достичь гипокаустическая система, составляет около 100oF. и влажность может достигать около 100%. В влажность может быть добавлена ​​путем подогрева бассейнов с водой. Опять же, нет особого контроля, что это метод предоставляет.

Общие влияния римлян

На многие вещи, которые мы используем каждый день, повлияли римлянами - наш календарь, купольные здания, шоссе, вехи, мосты, акведуки, бетон, бронзовые клапаны, водяные насосы и многое другое.Римляне были прекрасными инженерами, разработка большого количества инструментов и инструментов для инженерии, строительство и обмер. Но когда что касается отопительной техники, мы в нашей отрасли больше всего подвержены влиянию архитектура римских бань, а точнее их отопительная система - Хотя сегодня мы не используем аквадуки в качестве источника воды и радианта. Тепловая техника превратилась в современную систему, мы используем многие из тех же принципы в наших конструкциях для достижения комфортного и эффективного обогрева.Наш курс, нам тоже нравится различия. Сегодня мы используем воду в наших лучистые системы, в которых римляне использовали тепло, вырабатываемое их древесиной печи. Кроме того, наши лучистые полы имеют более низкая температура, обеспечивающая максимальный комфорт. Нам нравятся «поджаренные» ноги и мы можем наслаждаться ощущением тёплых полов босиком. Римляне пришлось бы носить сандалии, чтобы ходить по самым горячим этажам, потому что у них нет возможности регулировать температуру пола в кальдерии. Римляне изобрели аквадуки, которые в настоящее время представляют собой современные системы водоснабжения.

Современные системы теплого пола

Современные полы в системах отопления используются либо элементы электрического сопротивления («электрические системы ") или текучая среда, протекающая по трубам (" гидронные системы ") для нагрева этаж. Любой из этих типов может быть установлен в качестве основного отопления всего здания. система или как локальный теплый пол для теплового комфорта. Электрическое сопротивление можно использовать только для отопления; когда также требуется охлаждение помещения, жидкостная системы должны использоваться.Другие приложения, для которых либо электрические, либо гидравлические системы подходят для таяния снега / льда для прогулок, проездов и посадки подушек, кондиционирования газона футбольных и футбольных полей и предотвращения замерзания в морозильные камеры и катки.

Электрическое отопление элементы или гидравлические трубопроводы могут быть залиты в бетонную плиту перекрытия («заливка система пола »или« мокрая система »). Их также можно разместить под напольное покрытие («сухая система») или прикрепленное непосредственно к деревянному основанию. пол («система чернового пола» или «сухая система»).

Некоторая коммерческая здания спроектированы так, чтобы использовать тепловую массу, которая нагревается или охлаждение в непиковые часы, когда тарифы на коммунальные услуги ниже. С система отопления / охлаждения отключена днем, бетонная масса и помещение температурный дрейф вверх или вниз в пределах желаемого комфортного диапазона. Такие системы известные как термически активируемые строительные системы или TABS.

Электросистемы

Электрический пол отопительная установка, применяется цемент

Электросистемы используются только для обогрева и используют неагрессивные гибкие нагревательные элементы. включая кабели, предварительно сформированные кабельные маты, бронзовую сетку и углеродные пленки.Из-за благодаря низкому профилю они могут быть установлены в теплообменнике или непосредственно под отделка пола. Электрические системы также могут использовать время использования учета электроэнергии и часто используются как обогреватели ковров, переносные под обогреватели ковров, подогрев полов из ламината, под плиткой, под деревом полы с подогревом и системы подогрева пола, в том числе пол и сиденье под душем обогрев. Большие электрические системы также требуют квалифицированных проектировщиков и специалистов. но это не так для небольших систем обогрева пола.Электрические системы используют меньше компоненты и их проще установить и ввести в эксплуатацию, чем гидравлические системы. В некоторых электрических системах используется технология линейного напряжения, в других - низкое напряжение. технология. Энергопотребление электрической системы зависит не от напряжения, а от скорее выходная мощность, производимая нагревательным элементом.

Типовое отопление и охлаждение полов

Техническое проектирование

Количество тепла заменяется на систему пола или с нее, основывается на комбинированном излучающем и коэффициенты конвективной теплоотдачи.

Лучистый теплообмен постоянный

Конвективная теплопередача изменяется во времени в зависимости от плотности воздуха и, следовательно, его плавучести. Изменения плавучести воздуха в зависимости от температуры поверхности и

Принудительное движение воздуха из-за вентиляторов и движения людей и предметов в пространстве.

Конвективное тепло передача с подпольными системами намного больше, когда система работает в режиме обогрева, а не охлаждения.Обычно с подогревом пола конвективная составляющая составляет почти 50% от общего теплообмена и в подпольном при охлаждении конвективная составляющая составляет менее 10%.

Учет тепла и влажности

При нагревании и охлаждаемые трубы или нагревательные кабели находятся в одном помещении с другим зданием компонентов, паразитная теплопередача может происходить между холодильными приборами, холодильные камеры, бытовые холодные водопроводы, кондиционирование и вентиляция воздуховоды.Чтобы контролировать это, трубы, кабели и другие компоненты здания должны все должно быть хорошо изолировано.

С под полом охлаждения, на поверхности пола может скапливаться конденсат. Чтобы предотвратить это, влажность воздуха поддерживается на низком уровне, ниже 50%, и поддерживается температура пола выше точки росы, 19 ° C (66F)

Строительные системы и материалы

Тепловые потери ниже класса Тепловые проводимость почвы будет влиять на теплопроводность между грунтовые и обогреваемые или охлаждаемые монолитные полы.

Почвы с влажностью более 20% может быть в 15 раз более проводящим, чем почвы с менее чем 4% содержание влаги.

Уровень грунтовых вод и общие почвенные условия должны быть оценены.

Подходит для изоляции плит, например, жесткой Экструдированный или пенополистирол требуется в соответствии с Типовыми национальными энергетическими кодексами.

Тепловые потери на Обрамление наружного пола Подогреваемый или охлаждаемый черный пол увеличивает температуру разница между уличным и кондиционированным полом.

Пустоты, образованные деревянным каркасом такие как коллекторы, триммеры и консольные секции должны быть затем изолированы жесткая изоляция из войлока или спрея, подходящая по качеству в зависимости от климата и строительные методы.

Кладка и прочее Учет твердых полов Бетонные полы должны выдерживать усадку и расширение из-за отверждения и изменений температуры.

Время отверждения и температура для заливки полы (бетон, легкие покрытия) должны соответствовать отраслевым стандартам.

Контрольно-компенсирующие швы и трещины методы подавления требуются для всех полов каменного типа, в том числе;

· Плитка

· шифер

· Терраццо

· Камень

· Мрамор

· Бетон, мореные, текстурированные и штампованные

Деревянные полы Стабильность размеров древесина основана на содержании влаги, однако другие факторы могут смягчить ее изменения древесины по мере ее нагрева или охлаждения, в том числе; Порода древесины

· Фрезерование техника, четверть или рубанок

· Акклиматизация период

· Родственник влажность в помещении

· Трубопровод стандарты

Использование термографии для наблюдения за системами пола

Термография - это полезный инструмент, позволяющий увидеть фактическую термическую эффективность системы пола по ее запустить (как показано) до его рабочих условий.В стартапе легко определить местоположение трубки, но в меньшей степени, так как система переходит в устойчивое состояние условие. Важно правильно интерпретировать термографические изображения. Как есть случай с анализом конечных элементов (МКЭ), как видно, отражает условия во время изображения и могут не соответствовать устойчивому условия. Например, поверхности, представленные на показанных изображениях, могут выглядеть «Горячие», но на самом деле ниже номинальной температуры кожи и внутренняя температура человеческого тела и способность "видеть" трубы делают не значит «чувствовать» трубы.Термография также может указать на недостатки ограждающие конструкции (левое изображение, деталь углового пересечения), тепловые мосты (изображение справа, шпильки) и тепловые потери, связанные с наружными дверьми

Кредиты:

http://www.tjsradiantheat.com/noteworthies/radiant-heat-then-and-now/

http://www.pages.drexel.edu/~jpm55/AE390/A5/hypocaust.htm

http: // en.wikipedia.org/wiki/Hypocaust

https://www.google.com/search?q=hypocaust&safe=off&source=lnms&tbm=isch&sa=X&ei=Zr8SUqDcHoLtrAe6q4DIAw&ved=0CAkQ_AUoAQ&biw=1366&bih=667#facrc=_&imgdii=_&imgrc=dZn3f9IT62m6nM% 3A% 3BCb2kjt1Vx1W2MM% 3Bhttp% 253A% 252F% 252Fdepts.washington.edu% 252Fhrome% 252FAuthors% 252Fkjw2% 252FBathsBathinginAncientRome% 252F243% 252F244% 252FHypocaustDiagram.jpg.1% 3Bhttp% 253A% 252F% 252Fdepts.washington.edu% 252Fhrome% 252FAuthors% 252Fkjw2% 252FBathinginAncientRome% 252Fpub_zbarticle_view_printable.html% 3B1044% 3B824

https://www.google.com/search?safe=off&biw=1366&bih=667&tbm=isch&sa=1&q=modern+under+floor+heating+systems&oq=modern+under+floor+gsheating_+systems = img.3 ... 33651.42939.0.44060.36.31.1.4.4.0.317.1708.28j1j1j1.31.0 .... 0 ... 1c.1.25.img..21.15.631.KzqTxwjbvyE # facrc = _ & imgdii = _ & imgrc = 1kZIlk4oZ6m2UM % 3A% 3Bx13vRLNVdiXsaM% 3Bhttp% 253A% 252F% 252Fwww.plumbwestheating.co.uk% 252Fimages% 252Fservices% 252Funderfloor.jpg% 3Bhttp% 253A% 252F% 252Fwww.plumbwestheating.co.uk% 252Funderfloor-heating.html% 3B370% 3B198

http://en.wikipedia.org/wiki/Underfloor_heating

Коды эскизов зданий

(верхний) верхних этажей
1 в 1 легковой автомобиль
1 с 1 этаж
1+ в 1+ вагон
2 в 2 вагона
2+ в 2+ вагон
2WA 2 пристройки к стене
3WE Дополнительный модуль на 3 стены
3WS 3-я стена, дополнительная
А Чердак
Дополнение Пристройки
Воздушная башня Башня управления воздушным движением
Приложение Зерновой элеватор, приложение
Арена Животноводческая арена
Артиф: газон Искусственный газон
Банкомат Банковский автомат
Подставка для банкомата Банковский автомат с вестибюлем
Атриум Атриум
Att CP Навес для машины
Att Gar Пристроенный гараж
AttBCP Навес для машины в подвале
Авто кассовый аппарат Авто кассовый аппарат
B Bsmt
Ограничитель обратного хода Ограничитель обратного хода
Балк Балкон
BALC Балкон
Балюстра Балюстрада
Банк R S A Хранилище банковских записей - в среднем
Банк R S G Хранилище банковских записей - хорошее
Банк R S L Хранилище банковских записей - низкая стоимость
Банк V A Банковское хранилище - Среднее значение
Банк V G Банковское хранилище - хорошее
Банк V L Банковское хранилище - низкая стоимость
BARBQ Жилое барбекю
БЕЙСБОЛ Бейсбольное поле
Bathhse Баня
Залив Залив
ЗАЛИВ Залив
Корзина Стальные резервуары и гофрированные металлические контейнеры
Бункер Цил Бункер для сухого хранения - цилиндрический тип
Bin Hop Бункер для сухого хранения - Тип бункера
Отбеливатель Трибуны
BlkHdWll Стенка переборки
Лодка D Пристань для лодок на набережной
Boathse Лодочный домик на набережной
Подъемник Лодочный подъемник
BoatSlip Наклейка для лодки
Котел F T Котел - пожарная труба
Котел S M Котел - Scotch Marine
Котел W T Бойлер - водяная трубка
Br каркас из дерева / металла, внешнее покрытие в основном из кирпича / камня
Br P Кирпичный дворик
Мост Мост
Мост HC Автомобильный мост - высокая стоимость
Мост LC Автомобильный мост - Низкая стоимость
Мост MC Автомобильный мост - средняя стоимость
Мостик P Пешеходный мост
BRP Кирпичный дворик
Bsktball Баскетбольная площадка - Resid
Bsmt G Подвал Гараж
Bulkhd2 Переборка на набережной
Переборка Сваи переборки
Пуля Пуленепробиваемое стекло
Бампер Бампер
Бункеры Бункеры для гольфа
С Ползать
C Grn Hse Теплица - Коммерческая
C Стр. D Холодильник - Двери
C Стр. I Холодильный склад - изоляция
Кабина Кабина
CarSelf Ave Автомойка, самообслуживание - в среднем
CarSelf Good Автомойка, самообслуживание - хорошо
CarSelf Low Автомойка самообслуживания - низкая стоимость
Автомойка пр. Автомойки - в среднем
Мойка Хорошая Автомойки - хорошее состояние
Низкая мойка Автомойки - Низкая стоимость
Собор Потолок собора
Cell Rnd Ячейки, стальные сваи - круглые
Cell Sq Ячейки, стальные сваи - квадрат
Сайт Cem Кладбище
Дымоход Дымоход
Дымоход 2 Дымоход с 2 дымоходами
Cnpy Обычный Caremovepy
CNPY Обычный Caremovepy
Com Cnpy В среднем Коммерческие Caremovepy - Среднее значение
Com Cnpy G Commercial Caremovepy - Хорошо
Com Cnpy Hi Коммерческий Caremovepy - Высокая стоимость
Com Cnpy Low Commercial Caremovepy - Низкая стоимость
Общий бассейн Коммерческий бассейн
Связь Коммерческое использование
Связь: Разное Разное
Conc Бетонный дворик
Conc Aprn Бетонный фартук для жилых домов
Conc Aprn Бетонный фартук
Conc Clsd Бетонные опоры - закрытые
Док-станция Conc Конструкционная док-станция Бетонный пол
Conc Open Бетонная опора - открытая
Conc RW LB Подпорная стена Conc, ровная засыпка
Conc RW SS Подпорная стенка Conc, наклонная надбавка
Conc Tank Бетонный резервуар для воды
CONCP Бетонный дворик
Cov Mall Mall Concourse - крытый
CP Навес для машины
CS Сарай
Бордюр NG Бордюр - удалить желоб
Бордюр WG Бордюр - с желобом
D U Wind Подъезжайте к окну кассира
Давит Давит
Дека Дека
Dep Truck Зона углубления грузовика - стены
Дет Гар Жилой отдельно стоящий гараж
Дайка Дайка, Земля
Dr In Teller Автоматизированные кассовые терминалы
Dr Диапазон Запас хода
Привод Драйв в кинотеатре
Жилой Жилище
EFP Крыльцо закрытого каркаса
EFP Крыльцо закрытого каркаса
Elev Tank Подъемный стальной резервуар
ELEVCOM Лифт коммерческий МС
ЛИНИЯ Лифт - Жилой MS
ЭМИ Крыльцо для каменной кладки
ЭМИ Крыльцо для каменной кладки
Enc Mall 1 Mall Concourse - закрытый первый этаж
Enc Mall 2 Mall Concourse - закрытый верхний этаж
Энкл Стадион Закрытый спортивный стадион
Escalatr Эскалатор-МС
Escltr Эскалатор
Exec Гольф Поле для гольфа Executive
Extfeat Внешний вид
F Elv El Грузовой лифт - электрический
F Elv Hyd Грузовой лифт - гидравлический
Забор Ограждение коммерческое
Забор CL Ограждение - звено цепи
Забор M Кирпичный забор
Забор W Ограждение - дерево
FenceRes Ограждение жилое
Ребро Завершен
Камин Камин
Флагшток Флагшток
FlatCP Навес с плоской крышей
Фонтан Фонтан
кадров в секунду тяжелая стальная рама, различный внешний вид, огнестойкость
Fr каркас из дерева / металла, различные наружные покрытия со съемной кладкой
ФС П Патио с плиткой
FSP Патио с плиткой
Топливный бак Топливный масляный бак
G Гараж
Ворота Ворота
Беседка Жилая беседка
Гольф Crse Поле для гольфа
Зерно EL Зерновые элеваторы
Зеленый Эль Зелень - повышенная
Зеленый Fl Зелень - плоский
Grnhse FS Жилая теплица - Отдельностоящая
Защитный кожух Защитные перила
Guardhse Дом охраны
H Зерно Горизонтальный зернохранилище
H S бак Горизонтальный резервуар для хранения сыпучих материалов
Ангар Ангар для самолетов
ICP Навес для машины
IG Встроенный гараж
Инсинер Инсинератор
Ind Cnpy Промышленный тип Caremovepy
Домофон Домофон
JacuzCom Джакузи - Коммерческая
Джакузи Джакузи - Жилой
Гидроцикл Гидроцикл
Питомник R Питомник - Жилой
Озеро Поле для гольфа Lake
Озеро А Поле для гольфа на озере - асфальт
Озеро ПС Поле для гольфа Lake - пластиковый песок
Lfgrd Sta Станция спасательной службы
Подъемник Наклонный подъемник
Грузовые доки Погрузочные доки
Лофт Лофт
Lt Incd Incadescent Lights
Lt Merc Меркурий Фары
Lt полюс Фонарный столб
Lt Sec Огни безопасности
M H Park Промышленное жилое сообщество
M Дом Дом промышленного производства
M Stp Ступень для каменной кладки
Станок Корпус общего назначения x Другое
Бегущая строка A Marquee - Среднее значение
Marquee G Marquee - Хорошо
Бегущая строка H Marquee - высокая стоимость
Бегущая строка L Marquee - низкая стоимость
Мас полнотелый кирпич, бетонные, каменные или кирпичные стены
Каменщик: Стены Кладка стен
Met Chim Дымоход - Металл
Mezz Антресоль
MEZZFD Мезонин-отделка, разделенная
MEZZFO Мезонин с отделкой открыто
MEZZSF Антресоль-полуфабрикат
MEZZUF Мезонин без отделки
MH Передвижной дом
MH вн. Тел. MH добавочный номер
MHPARK2 Парк передвижных домов - MS
Min Golf Миниатюрный гольф
РАЗНОЕ Разное
МобильныйH Передвижной дом
Mod Stad Парк современного типа
Мур 3 Блок швартовки, 3 сваи
Мур 5 Причал на 5 свай
Move Walk Движущаяся прогулка
MSTP Ступень для каменной кладки
Mun Pool Муниципальный бассейн
Ночная глубина Ночной депозитарий
OFP Крыльцо с открытой рамой
OFP Крыльцо с открытой рамой
ОН Повесить
Масляный бак Масляный бак
Старый стадион Парк старого типа
OMP Крыльцо с открытой кладкой
OMP Крыльцо с открытой кладкой
Открытый торговый центр Mall Concourse - открыто
OVHDDOOR Дверь потолочная -
П Эльв Эль Ау Пассажирский лифт, эл., Автоматический
P Elv El PO Пассажирский лифт, избранный, с пропускной способностью
P Elv Hyd Пассажирский лифт, гидравлический
P Теннис D Корты для паддл-тенниса - Deluxe
P Теннис S Корты для паддл-тенниса - стандартные
Гольф, пар 3 Поле для гольфа Par 3
PAV Мощение жилых домов
Мощение Мощение
Pent Elev Пентхаус Лифт / подъезд
Пент-мех Пентхаус - Механические комнаты
Труба Сварной стальной стояк
Pl Fix Сантехника
Сантехника Сантехника
Полюс каркас деревянного столба, различные типы внешних покрытий
PoleBldg Деревянная опора для здания общего назначения
Pool Enc Навес для жилого бассейна
Порт Портик
ПОРТ Портик
Пресс-бак Сварной стальной напорный бак
Пч-патт Поле для питч-энд-патт
Quonset Универсальный корпус типа Quonset
-r рельс
R Conc RW Подпорная стенка Conc, усиленная
R S Дверь Дверца хранилища пластинок
Железная дорога Подъездной путь
Rballct Площадка для ракетбола
RC Каркас железобетонный, внешний вид различный, огнестойкий
удалить структуру удалить структуру (удалена или разрушена)
Res Elev Лифт - электрический жилой тип
Резерв Резервуар - Поверхность
Остаток: Пул Жилой бассейн в земле
Отдых Rm Здание уборной
Сохранить Подпорная стенка
RFX Caremovepy для пристройки крыши
RFX Caremovepy для пристройки крыши
RipRap Waterfront Rip-Rap
экран
S B Стенка Подпорная стенка - стальной контейнер типа
S W Elv Тротуарный лифт
Сауна Сауна
Сауна R Сауна - Жилая
Доска Ш Корты для шаффлборда
Сарай Сарай - Тип сада
Сарай GP Сарай - рама общего назначения, до 10 выходов
Убежище Приют - Пикник, Павильон
В случайном порядке Shuffle Board Court - Остаток
Силос T 1 Силос, тип 1
Силос T 2 Силос, тип 2
Силос T 3 Силос, тип 3
Подготовка сайта Подготовка площадки
Skyway HC Закрытый переход - высокая стоимость
Skyway LC Закрытая пешеходная дорожка - низкая стоимость
Skyway MC Закрытый переход - средняя стоимость
Плита Перекрытие
Накладка Пристань для небольших лодок
Маленький Сарай - маленький или конюшня для хобби
Sol Солярий
SOL Солярий
Солнечный поддон Солнечная панель
SPFW Фруктовый Флэтвуд особого сорта
СПИР Фирменные фрукты Indian River
Sprnkl A Дождеватель - автоматический
Sprnkl M Дождеватель - Ручной
Sprnklr Спринклерная система
SS CB Av Касса самообслуживания - Ср.
Нержавеющая сталь CB Gd Касса самообслуживания - Хорошо
SS CB L Касса самообслуживания - низкая
стабильный Конюшня для скота / конюшня
Стек Стек - кирпич или бетон
Стенды стоит над гардеробной
Сталь Спроектированная стальная рама для снятия рамы с металлической внешней стороной
Сталь Утл Стальной каркас корпуса общего назначения
Стек Stl Стальная труба
Stm Ванна Паровая баня
SumKitch Летняя кухня
SWL Благоустройство жилой канализации и водоснабжения
террасная
T W Стенка Грузовик колодец - стены
Тройники Футболки для гольфа
Скажите Vue Tellervue
Теннис Жилой теннисный корт
Теннис D Теннисные корты - Делюкс
Теннис S Теннисные корты - стандартные
TikiHut Хижина Тики
Башня Башня
Гусеница Беговая дорожка
Грузовик Wl Грузовик колодец / рампа
UF Незавершенное
ПОМЕЩЕНИЕ Коммунальное хозяйство / Stg Room
Utl Сарай Жилой сарай - малое коммунальное хозяйство
V Дверь Cir Дверь хранилища - круглая
V дверь Rct Дверь хранилища - прямоугольная
V S бак Вертикальный резервуар для хранения сыпучих материалов
Vi Wind Окно обзора
-w деревянный пол
Водный бассейн Детский бассейн
Стенка Стенка
Водопад Гидравлический
Wd Dk Деревянная настила
Wd P Деревянный дворик
WDDK Деревянная настила
WDP Деревянный дворик
Wh бассейн Водоворот
Деревянный док Структурный деревянный пол док-станции
Деревянный бак Деревянное хранилище воды
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
