Как регулировать температуру водяного теплого пола

Как и зачем регулировать температуру в системе «теплый пол»?

В отличии от системы радиаторного отопления, система «теплый пол» имеет ряд особенностей. В этой статье мы поговорим об одной из особенностей – это необходимость ограничивать температуру не выше +55 *С  (СНиП 41-01-2003), а также необходимость регулировать эту температуру.

Почему нужны ограничения температуры в системе «теплый пол»?

• Нельзя перегревать поверхность пола – это может привести к дискомфорту. (максимальная температура поверхности пола по нормативам не должна превышать +29 *С)
• Многие материалы покрытия пола (например, ламинат, паркет) имеют ограничения по температуре нагрева
• Перегрев поверхности пола может привести к канцерогенному влиянию лежащей на нем пыли.
• Подача в трубы теплоносителя выше +55 *С может привести к разрушению поверхности пола (особенно это касается плитки).

Итак, мы разобрались с главным требованием по ограничению температуры. Теперь давайте разберем, какие устройства позволяют управлять температурой пола

К сожалению, не всегда можно организовать управление температурой теплого пола с котла. Газовые конвекционные, твердотопливные и дизельные котлы не могут работать на низких температурах. Иногда такое управление можно организовать через электрические котлы и конденсационные котлы. Однако если система «теплый пол» будет совмещена с радиаторным отоплением, то сделать это будет невозможно потому, что «теплый пол» и радиаторное отопление имеют разные рабочие температуры теплоносителя (например, +35 и + 70*С).

Какие устройства применяются для ограничения температуры теплоносителя в системе «теплый пол»?

Ограничитель температуры по обратке (например, Heimeier Multibox RTL).

Это специальный клапан с термостатической головкой. Принцип его действия заключается в ограничении температуры теплоносителя путем открытия\закрытия. По простому можно сказать, что клапан впускает в контур теплого пола порцию теплоносителя, ждет когда она остынет, затем пускает следующую.

Применяется для управления теплым полом суммарной площадью до 12 м2.

Смеситель для теплого пола (например, Watts aquamix).

Это полноценный смешивающий клапан. Он смешивает подачу с обраткой в определенном соотношении чтобы выдать смесь желаемой температуры. Эта температура указывается на регуляторе смесителя.

Может применяться для теплого пола площадью до 150 м2 (в зависимости от диаметра).

Смесительный узел (например, Royal Thermo Royal Mix).

По сути, это гибрид термосмесительного клапана и  насосного узла.

Может применяться для теплого пола площадью до 150 м2.

Насосная группа со смесителем (например, насосная группа Hummel серии 3000).

Это гибрид смесительного клапана и насосного узла. Однако, в такой схеме используется клапан с электронным управлением (например, от специальной автоматики).

Может применяться для теплого пола площадью до  150 м2

В зависимости от поставленной задачи, может быть применен один из этих вариантов. При этом стоит помнить, что каждое техническое решение в отоплении индивидуально. В связи с этим, рекомендуем обращаться к специалистам (например, к нам) для точного подбора и конструирования Вашей системы отопления.

Настройка и регулировка водяного теплого пола

Большой популярностью в последнее время пользуются системы теплого пола. Причем электрические отошли на второй план ввиду своей дороговизны. Мало того что они имеют высокую стоимость, так еще и приходится выбрасывать большие средства на электроэнергию. Жидкостные теплые полы позволяют прогревать дом при помощи котла.

Достаточно систему труб подключить к контуру отопления. Вот только регулировку водяного теплого пола нужно производить правильно, в противном случае он сможет работать в двух режимах – «очень горячо» и «холодно». Давайте рассмотрим особенности конструкции системы, а также способы регулировки температуры теплоносителя.

Типовые варианты подключения

Как правило, в домах жидкостный теплый пол – это лишь приятный «бонус» к основной системе отопления. Но в некоторых случаях теплого пола более чем достаточно для полноценного обогрева помещений. Это, правда, в условиях мягкого климата. Или же в помещениях, у которых большая площадь. И при условии, что в них съем тепла не будет ограничиваться предметами интерьера, мебели либо же крайне низкой теплопроводностью покрытия пола.

В большинстве случаев объединяются в одну систему котлы отопления, радиаторы, контуры теплого пола и приборы для осуществления подготовки ГВС. Самым технологичным и легко настраиваемым вариантом является типовая схема с подключением элементов теплого пола и радиаторов. Это комбинированная схема, для ее воплощения придется потратить немало средств и сил. Но оно того стоит.

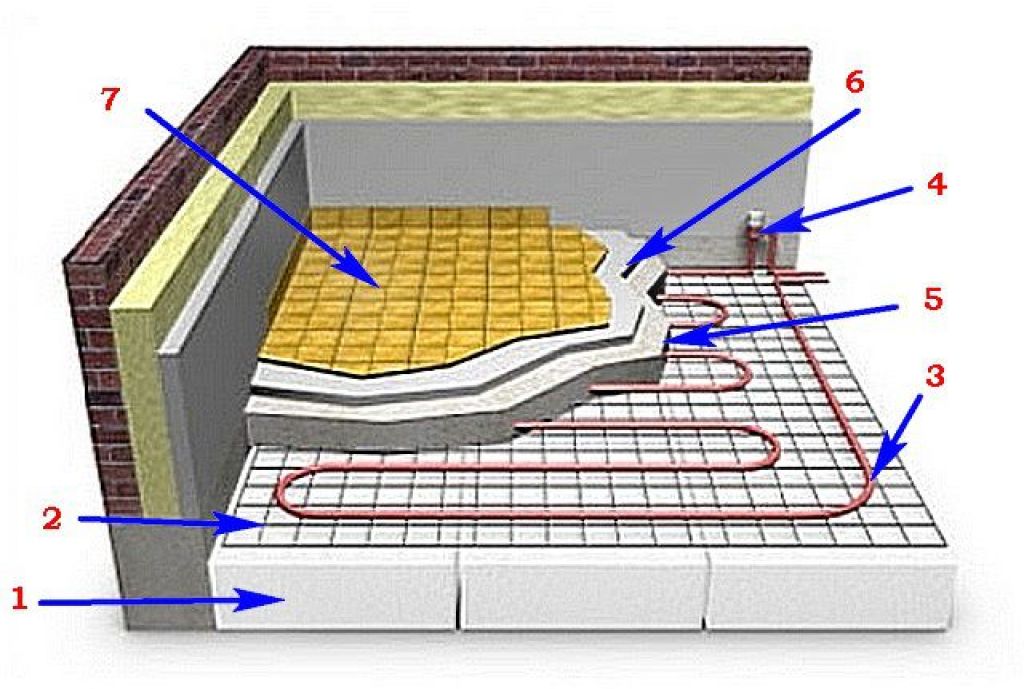

Основные компоненты систем

А теперь давайте поговорим о регулировке теплого водяного пола. «Валтек» – это фирма, которая занимается выпуском различных приборов для реализации систем отопления любых типов и сложности. Конструкция теплого пола состоит из таких элементов:

1. Отопительный котел.
2. Насос для циркуляции, группа безопасности, расширительный бак.
3. Для того чтобы произвести раздельное подключение двумя трубами радиаторов, используется схема «звезда». Также в конструкции применяется коллектор.
4. Отопительные радиаторы.
5. Непосредственно коллектор системы теплого пола, который состоит из: байпаса; трехходового клапана; термостатической головки; циркуляционного насоса; гребенки, которой осуществляется соединение редукторов и контуров отопления, расходомеров.
6. Контуры системы теплого жидкостного пола.

Вариации типовой схемы

Существует большое количество вариантов исполнения обвязок котельных. В каждом конкретном случае используют основные принципы функционирования гидравлических систем.

Но в том случае, если не учитывать специфические варианты, можно выделить пять способов согласования работы отопительных приборов:

1. Привязка коллектора системы теплого пола параллельным способом. В магистраль врезка производится до подключения радиаторов. Для подачи жидкости в систему труб пола используется насос циркуляционного типа.
2. Объединение по типу вторичных и первичных колец. В той магистрали, которая заворачивается в кольцо, есть сразу несколько врезок в части подачи. Снижение расхода теплоносителя происходит при удалении от источника тепла. За счет правильного подбора подающих насосов и ограничения проточной способности регуляторами удается выполнить балансировку расхода теплоносителя.
3. Соединение теплого пола с крайней точкой коллектора компланарного типа. Теплоноситель двигается при этом по петлям пола за счет общего циркуляционного насоса, который устанавливается на генераторном участке. Балансировка системы осуществляется по принципу приоритета расхода. При регулировке температуры теплого водяного пола разумнее всего использовать метод ограничения подачи жидкости в трубопровод.
4. Соединение с помощью гидравлического разделителя. Такой вариант идеален в случае, если нужно подключать большое количество нагревательных элементов. Также его можно использовать в случаях, когда расход в контурах сильно отличается, либо петли имеют большую протяженность. Необходимость в гидрострелке возникает, если требуется устранить перепады давления, которое способно помешать нормальному функционированию насосов циркуляции.
5. Подключение параллельное локальное посредством унибокса. Такой вариант подойдет для включения небольшой петли теплого пола. Обычно так делают, если нужно сделать отопление пола только в одном маленьком помещении – ванной или туалете. Регулировка температуры теплого водяного пола окажется максимально точной за счет низкой протяженности петель.

Простейшее подключение

Простейший вариант подключения теплого пола подразумевает наличие таких компонентов:

1. Магистрали подачи и обратки контуров высокой температуры.
2. Контур непосредственно системы теплого пола.
3. Унибокс. При регулировке коллектора водяного теплого пола именно его чаще всего используют в качестве основного элемента автоматической системы.

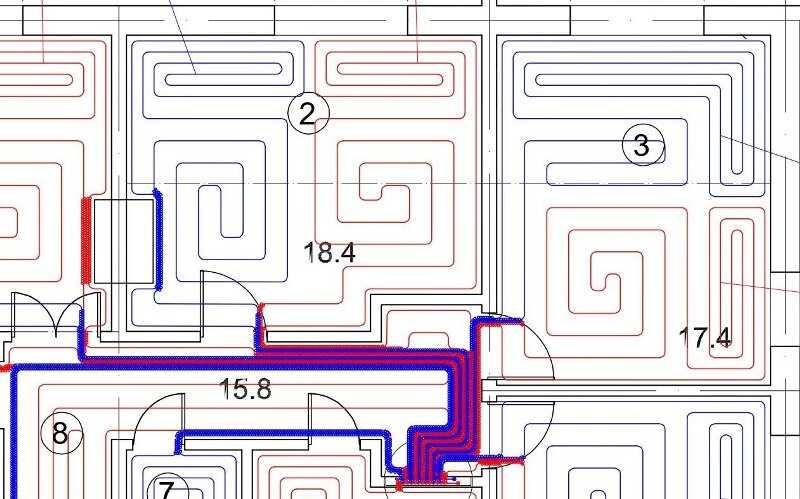

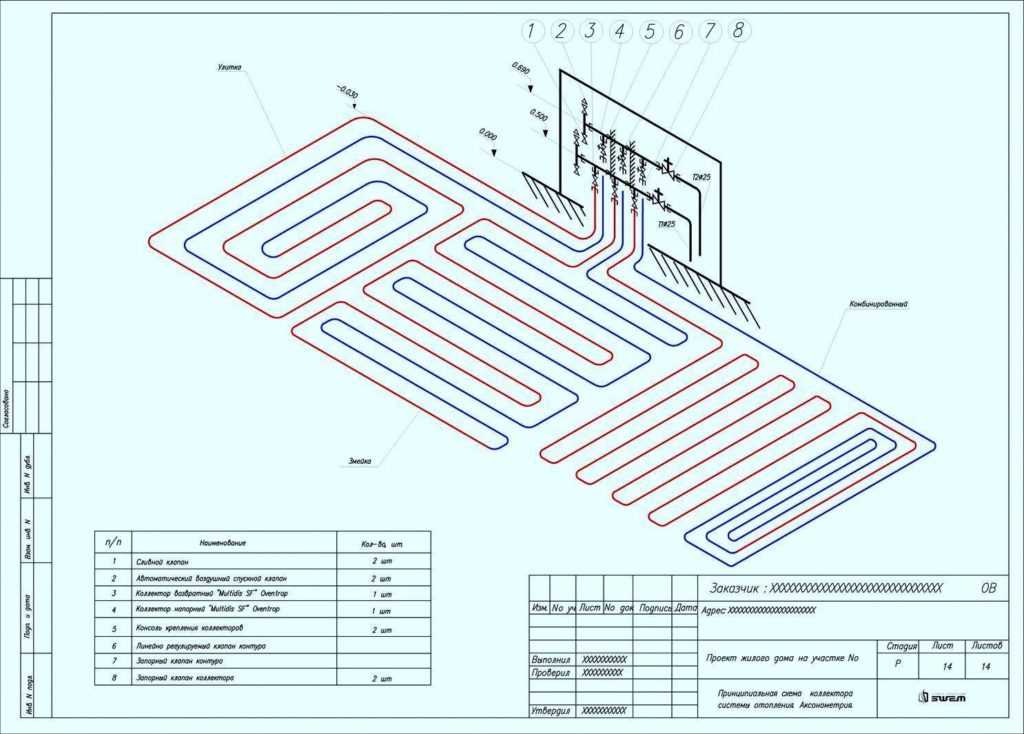

Помните, что режим работы системы теплого пола может меняться, все зависит от того, как произведена укладка змеевика. Наиболее оптимальный вариант – это схема типа «улитка».

В этом случае укладка труб осуществляется попарно, следовательно, удается добиться максимально равномерного прогрева поверхности. В том случае, если произвести укладку труб «лабиринтом» или «змейкой», то неизбежно появление холодных и теплых участков. Такие недостатки можно устранить, но придется поработать над настройкой системы.

Температурные режимы работы радиаторной системы

Перед тем как приступать к настройке работы системы теплого пола, нужно определиться с тем, для какой цели это делается. Сразу нужно заметить, что конструкция теплого пола отличается от систем батарей кардинально. Например, при отоплении радиаторами нужно жидкость прогревать до высокой температуры – около 80 градусов. Все, конечно, зависит от времени года, температуры на улице, площади дома. Вполне возможно, что достаточно нагревать жидкость до 50-60 градусов.

А как должен работать теплый пол?

Что касается змеевиков теплого пола, то в него нужно подавать жидкость с температурой 40-42 градуса. Только в этом случае вы сможете обеспечить максимальный комфорт и безопасность. Про регулировку теплых водяных полов расходомерами поговорим далее. Нормальный режим работы при этом обеспечит прогрев поверхности пола до 25 градусов. Если сделать температуру выше, то не очень приятно будет ходить по полу.

Первый способ регулировки

Регулировка теплого пола водяного отопления выполняется несколько проще, нежели электрического. У последнего для достижения необходимой температуры подается электроэнергия, а у водяного – жидкость (теплоноситель). Можно выделить два способа, при помощи которых осуществляется регулировка температуры. Первый осуществляется за счет подмешивания охлажденной жидкости, поступающей из обратки.

Для этой цели устанавливается трехходовой клапан с головкой термостатирующей нажимного действия. Эта головка отличается от радиаторной тем, что она реагирует не на температуру окружающего воздуха, а непосредственно жидкости в системе. За счет такой конструкции можно обеспечить постоянный расход в петлях, возможно незначительное изменение температуры жидкости.

Второй способ регулировки

Следующий способ – это ограничение расхода горячей жидкости в змеевике. Также необходимо ставить термостатирующую головку, но на двухходовом клапане. При регулировке теплого водяного пола термоголовка позволяет осуществлять подачу горячего и холодного теплоносителя в трубы. А самое главное – клапан позволяет прерывать цепь обратного потока жидкости. В этом случае обратка и подача – это цепь байпаса. Через нее проток регулируется с помощью ограничительного клапана. У него заранее производится калибровка пропускной способности.

Регулирование температуры основывается в первую очередь на том, что конструкция теплого пола имеет высокую инерционность. При работе жидкость поступает в змеевик с минимальной температурой. Изменяется только лишь расход. Следовательно, стяжка прогревается циклически. А это говорит о том, что необходим аккумулирующий слой, который сможет сгладить перепады температур.

Особенности вариантов регулировки

Для обоих вариантов можно выделить одно правило: арматура термостатирующего типа обязательно должна опираться на температуру обратки или коллектора. Конструкция арматуры может быть как электронной, так и механической. Допускается даже применять простой термометр. Это позволит выполнять регулировку теплого водяного пола вручную.

Как правильно заправлять систему?

Но перед настройкой необходимо правильно заправить всю систему теплоносителем. Обратите внимание на то, что при самопроизвольном изменении расхода выполнить настройку невозможно. Поэтому крайне важно верно осуществить заправку системы. Для того чтобы это сделать, на ветках коллектора нужно поставить воздухоотводчики автоматического типа. В том случае, если расположены петли выше, чем коллекторы, то подающий вывод нужно подключать посредством деаэратора.

Что учитывать при заправке?

Обязательно нужно учесть, что заранее осуществляете заправку генераторной и радиаторной части. Только после этого можно приступать к заполнению змеевика пола. На всех входах обязательно нужно закрывать все краны.

Чтобы залить жидкость, нужно подключить от водопровода или насоса шланг к дренажному отводу. Чтобы стравить воздух, к отводу на возвратной ветке также подключаете шланг. Его рекомендуется вывести на улицу или опустить в емкость (30-45 литров).

Сначала наполняете коллектор и обвязку, все расходомеры нужно открыть, а регуляторы закрыть. После этого наполняете все петли жидкостью, пока из стравливающего шланга не начнет идти жидкость без воздуха. Обратите внимание на то, что напор при заправке должен быть минимальным, только так у вас получится вытеснить весь воздух из системы.

Как работать с расходомерами на коллекторах?

Стоит упомянуть про гидравлическую балансировку системы петель. При регулировке коллекторной группы водяного теплого пола нужно учитывать множество нюансов. В зависимости от того, какая длина у петель, потребуется различное количество жидкости для того, чтобы она остывала за строго определенное время. Количественное значение протока можно определить по отношению тепловой нагрузки на петлю пола к произведению теплоемкости жидкости и разницы температур в обратке и подаче:

G = Q / с * (t₁ – t₂)

Довольно часто рекомендуют вычислять расход по значению производительности насоса циркуляции. Это сделать довольно просто, но не стоит прибегать к подобным методам. Во-первых, сложно вычислить суммарную длину каждого змеевика. Во-вторых, вы нарушите одно из важных правил – выбор параметров оборудования должен осуществляться, исходя из потребностей системы. У вас же получится все наоборот.

Регулировку протока при помощи расходомеров выполнить очень просто. Существуют модели, в которых пропускная способность корректируется за счет поворота корпуса прибора. У других вращается специальный ключ. А на корпусе обязательно имеется шкала, которая показывает текущее значение расхода.

Ручное и автоматическое выравнивание температуры

Огромные отличия имеются в системах, которые регулируют температуру методами ограничения и смешивания. Само собой, способ корректировки температуры тоже отличается. Огромное значение имеет то, выполняется ли корректировка на ходу, либо же она делается вручную. Обратите внимание, что ручное управление допускается использовать, если выбран метод смешивания. При этом расход жидкости в остальных контурах изменится незначительно.

При ручной настройке клапана трехходового типа нужно в обратной ветке контролировать температуру. Для этой цели устанавливается в нее специально под термометр гильза. Допускается использовать термощуп.

Замер температуры допускается не сразу проводить, а ориентироваться на то, какой расход жидкости в системе, длина петель. Замер температуры рекомендуется проводить спустя время, равное тому, за которое дважды или трижды обновится теплоноситель в системе. За счет регулировки вы обеспечите постоянные перепад температур в подаче и обратке. И зависит разница напрямую от материала стяжки, толщины, формы и направления труб, расстояния между ними.

При автоматической регулировке настройка выполняется еще проще. В качестве основного управляющего элемента используется клапан унибокса или же головка термостатирующего типа RTL. Но, по сути, автоматическая регулировка контуров водяного теплого пола выполняется примерно по такому же принципу, как и в ручном варианте.

Теплая зона

Теплая зона

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить цену

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Предыдущий Следующий

Выбор правильного котла и средств управления имеет решающее значение, поскольку они компоненты будут напрямую влиять на эксплуатационные расходы и эффективность водяного теплого пола система отопления. Наша работа в Warmzone ^® заключается в том, чтобы понять требования вашего проекта и цели, а затем разработайте лучшую систему, используя продукты, которые наилучшим образом удовлетворяют ваши потребности. Потому что наших прямых отношений с нашими клиентами и производителями, вы всегда получите честные рекомендации в сочетании с лучшими ценами и выбором в отрасли.

Чтобы узнать больше о котлах и элементах управления, используемых для водяных радиаторов. системы отопления, позвоните в Warmzone и поговорите со специалистом уже сегодня по телефону 888-488-9276 .

---

Водяные системы напольного отопления Warmzone

Надежные решения водяного теплого пола

В Warmzone используются самые передовые и проверенные решения контроллеры для своих систем водяного подогрева пола (и снеготаяния). ОЖ Электроникс и элементы управления tekmarNet® известны среди специалистов по строительству по всему миру, как с OJ, так и с tekmarNet считается золотым стандартом производителей водяных систем лучистого отопления.

контроллеры. Дизайнеры Warmzone разработают вашу систему по индивидуальному заказу, используя лучшие элементы управления и компонентов для ваших конкретных нужд. Мы работаем с лучшими инженерами гидротехнических систем в промышленности, и будет тесно сотрудничать с вами на протяжении всего процесса установки и предоставлять техническая поддержка для ваших установщиков, если они нуждаются.

Как работает водяная система лучистого отопления?

Расширенные средства управления Warmzone координируют все устройства в вашей системе водяного теплого пола, чтобы обеспечить уровень энергосбережения, комфорта и удобство невозможно с автономными элементами управления. У вас также есть возможность запрограммировать система подогрева пола, чтобы вы могли эффективно обогревать свой дом в соответствии с вашим графиком.

Водяные термостаты напольного отопления и электропроводка	Водяной нагрев — управление котлом	Контроллеры зоны нагрева Hydronic

Отличительные особенности

Группы охлаждения обеспечивают блокировку нагрева/охлаждения между термостаты.

Наружный датчик позволяет системе управления предусмотреть потребность здания в отоплении.

Термостаты обмениваются данными с системой управления домом для повышения комфорта за счет обратной связи в помещении.

Выполняется настройка каждого термостата в одно касание возможно с помощью пользовательского переключателя.

Простые графики могут быть введены в единый таймер и используется всей системой.

Есть несколько вариантов обогрева Ваш дом с системой водяного теплого пола. Проектировщики теплых зон и инженеры гидротехнических систем работать в тесном контакте, чтобы создать идеальное решение для отопления вашего дома или бизнеса. Консультироваться с одним из наших экспертов по подогреву пола, позвоните в Warmzone сегодня, в 888-488-9276 .

В дополнение к опыту и обширным выбор индивидуальных систем и компонентов напольного отопления, мы предлагаем непревзойденную поддержку клиентов Сервисы. Эти ведущие в отрасли услуги включают в себя бесплатное обучение установке, техническая поддержка для установщиков во время установки, и профессиональный системный дизайн и инжиниринг. Мы поддерживаем наших клиентов на протяжении всего процесса установки процесс и предлагаем наш многолетний опыт, чтобы помочь гарантировать, что система установлена правильно и клиент доволен. Если вы хотите узнать больше о наших возможностях проектирования и услугах поддержки обращайтесь по телефону

888-488-9276 сегодня.

---

Гидравлическое руководство по системам Hydronic Иллюстрация зонирования Hydronic Чертеж управления котлами Hydronic Термостаты Hydronic и чертеж проводки Брошюра о продуктах и ​​услугах Warmzone

Дополнительные документы и информация по напольному отоплению

---

Ссылки на страницу дополнительной гидравлической системы:

Детали гидравлической системы отопления

Преимущества гидравлической системы Гидравлический против электрического



СПЕЦИАЛЬНЫЕ ПРЕДЛОЖЕНИЯ И Премиум-услуги

ПОЛУЧАТЬ ЕЖЕМЕСЯЧНЫЕ НОВОСТИ

Все о теплых полах| tekmar

Проблема

Твердые напольные покрытия могут быть холодными в зимние месяцы, даже если воздух нагрет до нормальной температуры.

Это связано с тем, что системы принудительного воздушного отопления нагревают только воздух внутри помещения. Поскольку поверхность пола намного массивнее воздуха, в результате пол никогда не достигает температуры, установленной термостатом принудительного воздушного отопления.

Решение

Решение состоит в том, чтобы обогреть дом с помощью системы лучистого теплого пола. Все поверхности в помещении нагреваются до той же температуры, что и пол. Это включает в себя стены, мебель и, конечно же, вас, обитателя здания.



Для обогрева пола в системе лучистого обогрева пола используется теплая вода, проходящая через пластиковые трубы, установленные в полу. Теплая вода циркулирует по полу с помощью насосов и клапанов и нагревается бойлером. Котел можно нагреть с помощью природного газа, пропана, мазута, электричества или дров, а также есть варианты с солнечными панелями для нагрева воды для обогрева вашего дома.

Теплые полы обладают рядом преимуществ для комфорта и здоровья. Очень легко обеспечить контроль внутренней температуры для каждой комнаты или зоны в доме. Это позволяет поддерживать тепло и комфорт в обычных жилых помещениях, одновременно снижая температуру в гостевых комнатах, которые используются нечасто. Внутреннее зонирование может обеспечить максимальный комфорт для каждой комнаты, предоставляя возможность контролировать свои затраты на электроэнергию.

Выбор подходящего оборудования

Обычные термостаты с принудительным воздушным отоплением плохо подходят для эксплуатации систем лучистого теплого пола. Эти термостаты включают лучистый пол, когда температура воздуха ниже заданной температуры, и выключают, когда она превышает установленную температуру. В результате пол имеет тенденцию превышать температуру нагрева воздуха при нагреве, а затем не включается снова, пока температура пола не станет низкой. Кататься на этих температурных американских горках может быть довольно неприятно.

Найдите термостат, разработанный специально для напольного отопления.

В наших термостатах используется широтно-импульсная модуляция и технология обратной связи по температуре в помещении, которые периодически подают на пол нужную температуру воды, чтобы поддерживать постоянную температуру пола, тем самым поддерживая оптимальный комфорт.

Они также включают возможность установки датчика температуры пола, который, в свою очередь, предоставляет следующие возможности:

• Ограничение температуры деревянного пола. Паркетные полы могут высыхать и повреждаться из-за теплового расширения. Термостаты Tekmar позволяют устанавливать максимальную температуру пола. Многие производители паркетных полов указывают максимальную температуру 85ºF (30ºC).
• Поддерживать минимальную температуру пола. Это особенно полезно в ванных комнатах. Поддерживая температуру пола в диапазоне от 80 до 85ºF (от 25 до 30ºC), пол кажется теплым на ощупь.
• Поддерживайте комфорт в помещениях с большим количеством стеклянных окон, выходящих на южную сторону. Эти помещения часто перегреваются в течение дня из-за проникновения солнечных лучей через окна. Как правило, это может привести к тому, что теплый пол станет холодным в течение дня. Поддерживая на полу температуру воздуха, близкую к желаемой, помещение остается комфортным, даже когда вечером садится солнце.

В целях экономии энергии наши термостаты также предлагают возможность программируемого графика ночного понижения температуры. Термостат снижает температуру в ночное время, тем самым обеспечивая экономию энергии. Затем термостаты могут использовать функцию оптимального пуска вместе с обратной связью по температуре в помещении, чтобы убедиться, что настройки комнаты и пола снова соответствуют температуре, когда вы просыпаетесь утром.

У нас есть решения для управления котлами, зонирования, эксплуатации систем охлаждения и возможности удаленного доступа в Интернет для вашей системы теплого пола. Наслаждайтесь максимальным комфортом с системой лучистого обогрева пола с термостатами Tekmar.
