Терморегулятор для теплого пола
Основные сведения
Нагреваемые полы могут иметь различную конструкцию. Тепло может передаваться жидким теплоносителя (горячей водой или антифризом), а также извлекаться непосредственно из элементов системы с помощью электрического тока, посредством нагревательного кабеля или инфракрасной пленки. В любом случае степень нагрева контуров регулируется с помощью регулятора температуры.
Температурный регулятор нагреваемого пола может быть механическим или электронным. В первом случае степень нагрева регулируется вручную, посредством поворота ручки управления реостата. Во втором за регулировку отвечает электронное реле. В электронных регуляторах температуры также могут иметься узлы программирования, позволяющие включать или выключать нагревательные контуры в определенное заданное время.

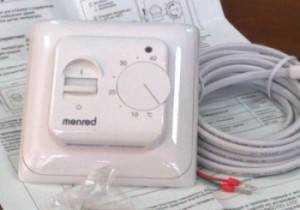

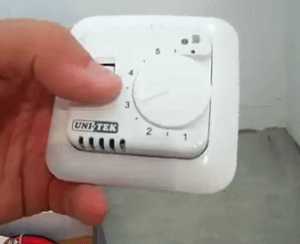

Таким образом выглядит механический регулятор температуры:

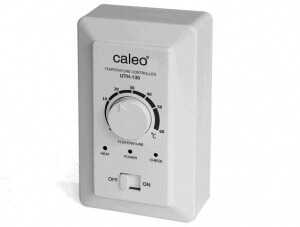

Механический регулятор температуры — фото

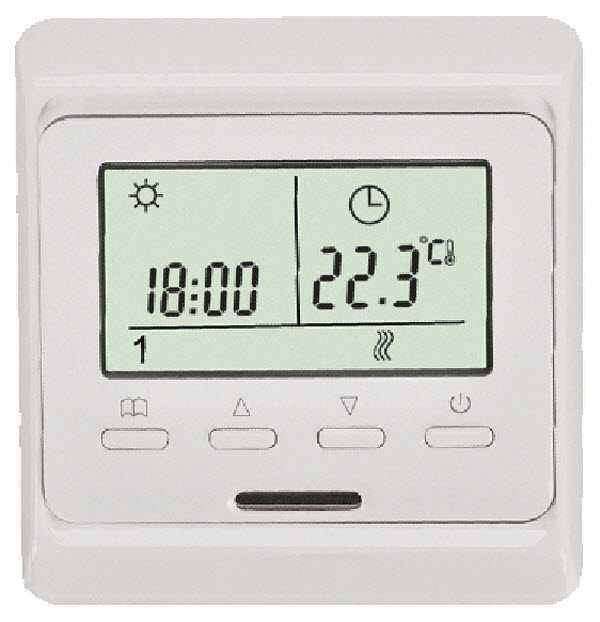

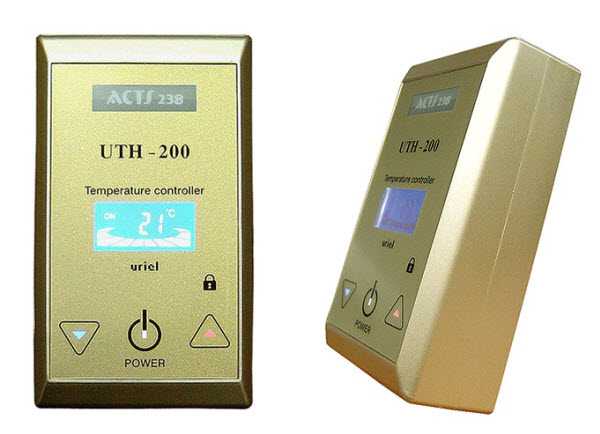

А вот так выглядит терморегулятор с электронным программируемым блоком:

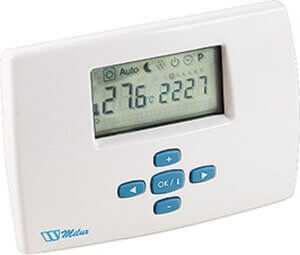

Электронный терморегулятор — фото
Также терморегуляторы могут отличаться от способа крепления к стене.
Терморегулятор может быть накладным, устанавливаемым на монтажную планку и накрывающийся корпусом с механизмом:
Образец терморегулятора
И встраиваемым, который утапливается в заранее подготовленную нишу в стене:
Встраиваемый терморегулятор — образец
Терморегулятор в системы электрических нагреваемых полов подключается обычно к силовой электропроводке помещения. При этом для его соединения рекомендуется использовать отдельный автоматический выключатель.
В тех случаях, когда системы нагреваемых полов монтируются в помещениях с высокой влажностью – терморегулятор может быть вынесен в другое помещение.
Кроме того, отдельным типом терморегуляторов для нагреваемых полов являются устройства, управляемые по радиоканалу. В этом случае сам терморегулятор и его выносной блок управления могут находиться в разным помещениях.
Видео — выбор терморегулятора
Установка терморегулятора
Рассмотрим установку встраиваемого терморегулятора для нагреваемого электрического пола с нагревательным элементом – электрическим кабелем.
Обратите внимание, что в комплекте поставки теплого пола имеется два кабеля. Один из них – это собственно нагревательный кабель, а второй предназначен для соединения нагревательного кабеля к терморегулятору нагреваемого пола.

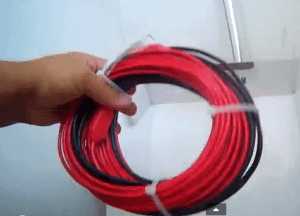

Кабель для теплого пола

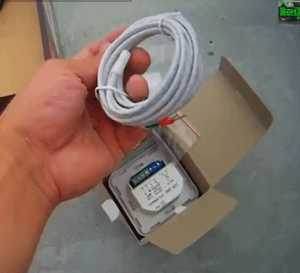

В комплекте поставки терморегулятора идет датчик температуры, который имеет вид провода с чувствительным элементом на окончании.
Кабель с датчиком температуры
И крупным планом простой механический терморегулятор:
Механический терморегулятор
Вот так выглядит клеммная коробка, расположенная с обратной стороны терморегулятора:

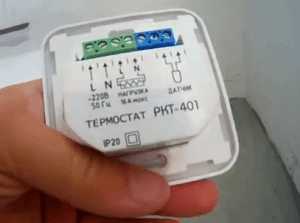

Образец клеммной коробки
Система нагреваемого пола с электрическим кабелем может комплектоваться двужильным и одножильным кабелем. В зависимости от количества жил на клеммной коробке терморегулятора располагаются клеммы-разъемы.
Разновидности клеммных коробок на терморегуляторе
В любом случае на клеммной коробке будут разъемы для температурного датчика, для самого нагревательного кабеля и для подключения силового напряжения от сети.
Обратите внимание на маркировку подводки электропроводки. Клеммы имеют маркировку «L» — соответствующей фазе и обозначение «N», обозначающей ноль.
Итак, нагреваемый электрический пол у нас уже уложен и красный нагревательный кабель соединен с соединительным черным кабелем.
Соединение кабелей для теплого пола — фото
Соединительные провода заведены в штробу в стене и выведены под посадочное место для терморегулятора:

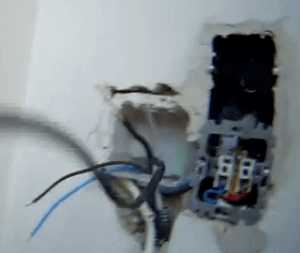

Выводим провода под терморегулятор

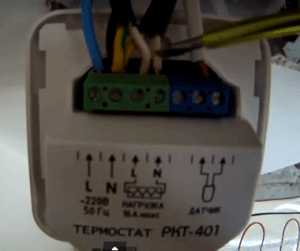

Подключаем провода (соединительные и датчика) к соответствующим клеммам на терморегуляторе:

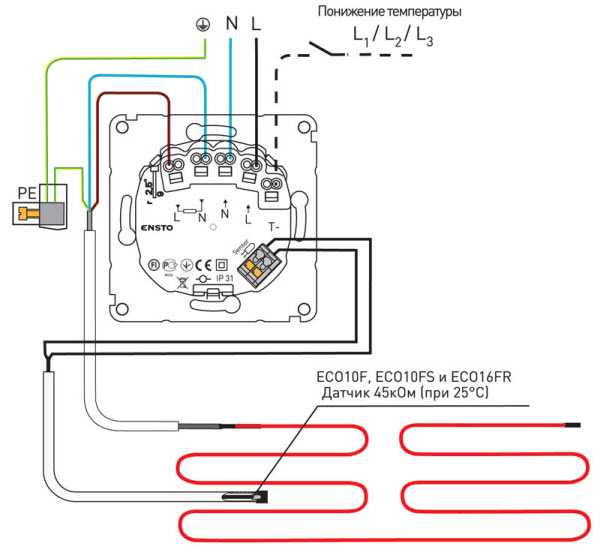

Схема подключения проводов к терморегулятору
Включаем терморегулятор (на его корпусе загорелась сигнальная лампочка( и проверяем работоспособность нагреваемого электрического пола:
Устанавливаем терморегулятор и включаем его
Выбор терморегулятора
Самый важный момент в выборе терморегулятора – это соответствие его мощности и мощности вашего нагреваемого электрического пола. Обычно бытовые системы электрического напольного освещения имеют мощность около трех киловатт.
Подключение нескольких терморегуляторов
Необходимость подключения нескольких терморегуляторов может возникнуть у вас, если вы желаете разбить помещение на зоны, в которых должен поддерживаться разный температурный режим. Также вам придется купить и установить несколько терморегуляторов, если суммарная мощность укладываемого нагреваемого электрического пола будет превышать возможности одного терморегулятора.
Терморегулятор для пола с жидким теплоносителем
В ряде случаем при монтаже нагреваемых полов с жидким теплоносителем никакой системы регулирования температуры не устанавливается. Нагревательные контуры просто подключаются к системе магистрального или индивидуального отопления через коллектор. На некоторых моделях коллекторов имеются регулировочные винты, которые могут выполнять терморегулирующую функцию
Терморегуляторы для нагреваемого пола с жидким теплоносителем действуют опосредованно. Исходя из результатов измерения температуры они дают команду сервоприводу, который ограничивает или увеличивает поток теплоносителя. Вследствие этого электрический нагреваемый пол регулирует на команду терморегулятора практически мгновенно, а на системе с жидким теплоносителем – с ощутимым опозданием, тогда, когда теплоноситель дойдет и прогреет нагревательные трубопроводы.
Типы регуляторов температуры в системах с жидким теплоносителем

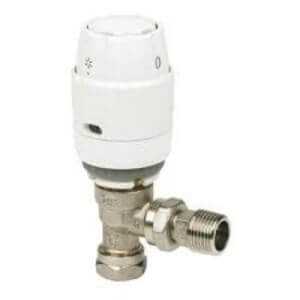

Самым простым видом терморегуляторов для нагреваемых полов с жидким теплоносителем являются механические, которые просто ограничивают поток воды в нагревательных контурах. Аналогичные устройства обычно устанавливаются на обычные современные отопительные радиаторы. Пользователь устанавливает желаемый поток (а следовательно и температуру) вручную поворотом головки. Они просты и дешевы, не требуют постоянного обслуживания и имеют долгий срок службы.
Образец механического терморегулятора с жидким теплоносителем
В электронном терморегуляторе для систем с жидким теплоносителем имеется электронный блок, который соединен с температурным датчиком. Датчики может измерять как температуру внутри помещения, так и непосредственно температуру теплоносителя. Они также могут иметь функции программирования и включаться и выключаться в периоды времени и на ту температуру, которая задана пользователем.
Электронный терморегулятор с жидким теплоносителем
Для передачи сигнала от терморегулятора к сервоприводу могут использоваться как проводные, так и беспроводные каналы связи.
Вы можете выбрать конкретный тип терморегулирующего устройства в зависимости от ваших потребностей, конструкции нагреваемого пола и вашего бюджета.
Видео — подключение терморегулятора
stroyvopros.net
Терморегулятор для теплого пола: какие бывают и как устанавливаются
Оглавление статьи:
Терморегулятор для теплого пола: три разновидности и их принципиальная разница
Схема подключения терморегулятора теплого пола: самостоятельная установка
Что такое терморегулятор для теплого пола? Название этого устройства говорит само за себя – в его задачи входит контроль над температурой электрических систем подогрева пола. Но это еще не все, на что способно данное устройство – современные терморегуляторы помогают экономить чуть ли 50% электроэнергии, потребляемой нагревательными элементами. Как оно это делает? На этот и многие другие вопросы вы найдете ответы в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с разновидностями терморегуляторов и принципами их самостоятельной установки.
Как производится установка терморегулятора теплого пола
Терморегулятор для теплого пола: три разновидности и их принципиальная разница
Современные электрические системы теплых полов могут быть оборудованы тремя типами контроллеров – они различаются и принципом управления режимами работы полов, и своими возможностями.

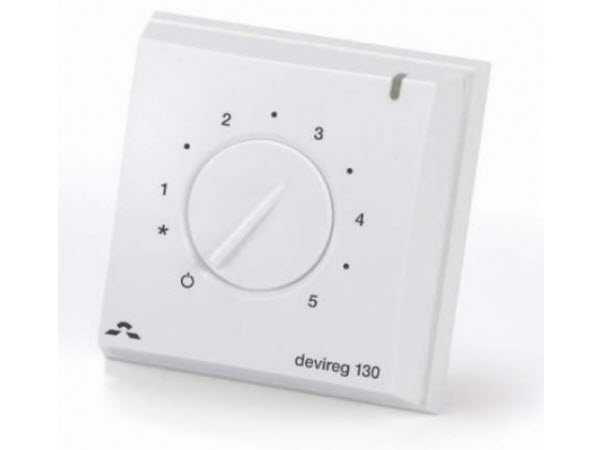

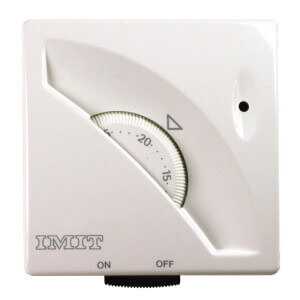

- Механический терморегулятор для теплого пола – его еще называют интуитивным. На этом устройстве вы не обнаружите никаких делений с указанием рабочей температуры, никаких кнопок и других элементов современной электроники. Все, чем располагает это устройство, – это круговой переключатель, чем-то напоминающий регулятор освещения под названием диммер. Крайнее левое положение является выключателем, а поворот рычага по часовой стрелке увеличивает температуру подогрева пола. Интереса данное устройство представляет мало – многие подобные модели даже не в состоянии отключать нагреватели по достижении заданной температуры. Экономного потребления энергии от полов, оборудованных такими терморегуляторами, можно не ждать.
Терморегулятор для теплого пола

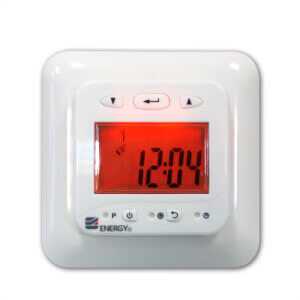

- Цифровой терморегулятор. Это усовершенствованный вариант интуитивного устройства – он ушел далеко от своего примитивного собрата и имеет цифровое табло, на котором указывается фактическая и заданная температура нагрева пола. В отличие от своего сородича, это устройство уже отключает нагреватели при достижении определенной температуры, а включает их в работу только после того, как температура пола снижается на несколько градусов. Установка такого терморегулятора теплого пола позволяет экономить львиную долю электрической энергии. Такие устройства могут быть двух типов.

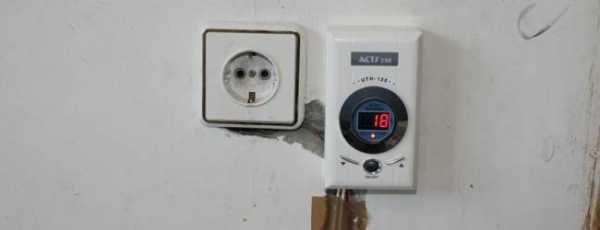

- Устанавливаемые в подрозетник – по своим габаритам они ничем не отличаются от розетки или выключателя.

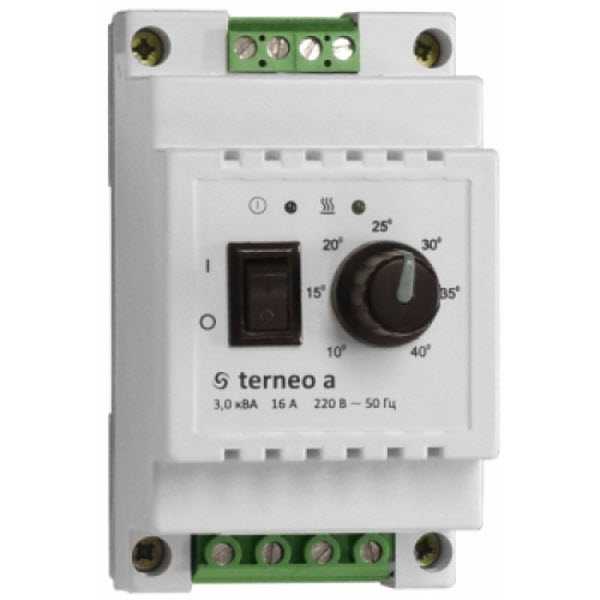

- Устанавливаемый в электрический щиток. Данные устройства в полной мере схожи с двойными или даже тройными автоматическими выключателями. Благодаря своим компактным размерам, эти устройства имеют не очень удобную систему управления – как правило, это три кнопки, с которыми приходится иметь дело, нажимая их по несколько раз, чтобы добиться нужного режима работы.
Электромеханический терморегулятор для теплого пола фото
- Программаторы. Продвинутый вид терморегуляторов для теплого пола – по сути, это устройство можно назвать полноценным микрокомпьютером, который позволяет задавать режим и график работы системы теплого пола на неделю, а то и на месяц вперед. Приведу простой пример программирования, чтобы вы понимали, о чем идет речь. График работы теплого пола, управляемого программатором, может выглядеть следующим образом: в 5 часов утра теплый пол включается и к вашим утренним процедурам он уже полностью нагреется; в 7 часов он выключается, а вы благополучно отправляетесь на работу. То же самое происходит и вечером, когда вы возвращаетесь с работы – этот график вы можете настроить индивидуально, причем каждый день недели (а в некоторых устройствах и месяца) он может быть разным. Такие программаторы бывают двух типов.
- Однозонный – он контролирует и поддерживает заданную температуру в одном помещении.
- Многозонный. Позволяет разбивать одно помещение на несколько зон и поддерживать в них свою собственную температуру пола. Вопрос, как настроить такой терморегулятор теплого пола, достаточно сложный – здесь либо специалист нужен, либо придется досконально штудировать инструкцию.
Как настроить терморегулятор теплого пола
Ну вот, с разновидностями и особенностями терморегуляторов для теплого пола мы разобрались, теперь остается изучить принцип его подключения.
Схема подключения терморегулятора теплого пола: самостоятельная установка
Подключение теплого пола к терморегулятору, несмотря на его, возможно, сложную конструкцию, осуществляется достаточно просто – намного сложнее изготовить для него посадочное отверстие и подвести все необходимые провода, которых не так уж и мало. Для начала разберемся с ними – в установленный подрозетник их придется провести три пары.
- Первая пара – это подача электроэнергии, которая подводится от распределительного щитка и в обязательном порядке защищается автоматическим выключателем.
- Вторая пара – это подача питания от терморегулятора на нагревательные элементы. Как правило, эти провода уже идут в комплекте с теплым полом, и вам останется только проложить их в нужное место.
- Третья пара – это датчик температуры, который подает на терморегулятор сигналы, характеризующие степень нагрева пола.

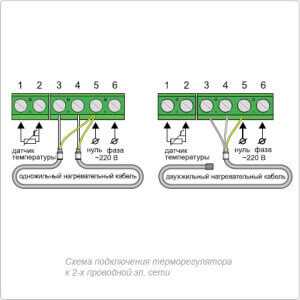

Схема подключения терморегулятора теплого пола
Именно эти три пары вам придется подключить к терморегулятору. Совсем забыл, в некоторых очень сложных моделях этих устройств возможно использование не одного температурного датчика, а двух. Второй следит за температурой окружающего воздуха, и он используется только в том случае, когда теплые полы применяются в качестве основного отопления для дома.
Теперь поговорим о самом монтаже терморегулятора теплого пола. Он выполняется легко, особенно если все провода проложены и подрозетник установлен. По сути, вам нужно будет только правильно, согласно предоставленной производителем схеме, подсоединить к соответствующим клеммам провода. Если умеете читать электрические принципиальные схемы, то разобраться с вопросом, как подключить терморегулятор теплого пола, не составит никакого труда.
Схема монтажа терморегулятора теплого пола
Что еще нужно знать о подключении терморегулятора, так это о правильной подводке проводов питания. От этого в полной мере зависит безопасность эксплуатации теплого пола. Как и все мощные потребители электроэнергии, энергоснабжающий провод должен оборудоваться некоторой защитой в виде автоматического выключателя. Кроме того, важную роль в процессе безопасной работы устройства играет защитное заземление – питающий теплые воды провод должен иметь три жилы, одна из которых обеспечивает надежное заземление. Категорически запрещено выполнять повторное заземление или, как его еще называют, зануление – в случае пробоя провода могут произойти серьезные неприятности.
В заключение несколько советов по выбору терморегулятора. Во-первых, если в семье имеются дети, то лучше отдать предпочтение механическому устройству – если ребенок поломает терморегулятор, то, по крайней мере, прибор будет не жалко. Кроме того, существуют такие модели, которые позволяют отключать поворотный механизм – он будет просто вращаться, а температуру регулировать не будет. Как вариант, можно просмотреть устанавливаемые в электрический щиток терморегуляторы. Во-вторых, если вы все же решите приобрести программируемый терморегулятор для теплого пола, то позаботьтесь установить его в недоступном для детей месте. Что же касается качества этих устройств, то здесь ошибиться невозможно, особенно если вы будете приобретать его в надежной компании. Они все изготавливаются по одному принципу.
Автор статьи Александр Куликов
stroisovety.org
Терморегулятор для теплого пола – виды, характеристики и способы монтажа
Сегодня большое количество потребителей отдают предпочтение системе обогрева «теплый пол». Это на самом деле инновационный способ отопления собственных домов и квартир, хотя знали о нем еще в Древнем Риме. Как говорится, новое — это хорошо забытое старое. Система теплых полов дает возможность не только равномерно распределить тепло по всему пространству помещения, но и существенно сэкономить на потреблении топлива, которое идет на нагрев теплоносителя. Но учтите — чтобы не перерасходовать это самое топливо, необходимо подумать о терморегуляторе для теплого пола. Именно этот небольшой прибор будет отвечать за температуру, которая вам требуется для создания комфортного микроклимата дома или квартиры.
Обычно его устанавливают в систему электрического пола. С его помощью можно отключать подачу электроэнергии к нагревательным элементам (нагревательный кабель или пленочный пол). В этом случае терморегулятор теплого пола взаимодействует с датчиком температуры, который устанавливается под напольное покрытие. Именно датчик контролирует температуру нагрева половой поверхности и подает сигнал на терморегулятор. Последний, в зависимости от показаний, включает или выключает систему.
Внимание! Запомните, что термостат (терморегулятор) должен подбираться по своим техническим характеристикам точно под параметры самого «теплого пола».
Виды терморегуляторов
В настоящее время производители готовы предложить несколько видов терморегуляторов, которые отличаются друг от друга количеством дополнительных опций:
- Прибор, который работает в режиме экономии по заданным временным параметрам. Принцип его функционирования заключается в следующем. При необходимости можно настроить термостат таким образом, чтобы в ваше отсутствие потребление электроэнергии резко снижалось, и температура в доме падала до определенных показателей. А вечером, когда вы должны прийти с работы, регулятор температуры теплого пола за час или два включил бы отопление. Экономия налицо.
- Программируемый регулятор. Это более сложная конструкция, которая в своем составе имеет дисплей. Именно на нем вручную устанавливаются параметры. К тому же смену режимов прибор может проводить самостоятельно, учитывая изменяющиеся условия обогрева.
- Прибор с ограничительным датчиком. Принцип его действия заключается в том, что он отслеживает максимальную и минимальную температуру теплоносителя и не допускает выхода за рамки температурного режима. Тем самым осуществляется контроль над перегревом системы в целом, а, соответственно, сохраняется и напольный отделочный материал.
Из всего вышесказанного можно сделать вывод, что существует две категории приборов — механические и электронные. Если теплый пол установлен в небольшом помещении, то здесь можно использовать простой стандартный вариант без каких-либо функций программирования. А вот сложные конструкции лучше всего применять в просторных комнатах.
Уже упоминалось о том, что терморегулятор для теплых полов выбирается с учетом мощности самой отопительной системы. Но имейте в виду, что современные аналоги имеют максимальный показатель мощности, при котором этот прибор будет работать эффективно, равный трем киловаттам.
Задачи, стоящие перед термостатом
Итак, с помощью термостата достигается оптимальная температура. Что значит «оптимальная» именно в данном случае? Учитываются два параметра — комфортная температура внутри помещения и отсутствие деформации напольного покрытия. Государственными санитарными органами были выведены величины температурного режима внутри всех помещений разного назначения.
К примеру, в детских садах и школах температура не должна опускаться ниже +24С. В квартирах и частных домах этот показатель равен +26С. Такие же параметры существуют и для напольных покрытий. Для паркета +30С, для ламината +27С. Конечно, каждый сам решает, какую температуру выдержать в своем собственном доме, но эти рекомендации необходимо принять во внимание.
Как правильно установить терморегулятор
Прежде чем приступить к установке, необходимо ознакомиться с инструкцией, которая прилагается к прибору. Запомните, что неправильный монтаж может привести к порче или некачественной работе. Так что будьте внимательны и следуйте параграфам спецификации.
С чего надо начать? Сначала необходимо установить монтажный короб, в котором и располагается терморегулятор. Это обычный металлический или пластмассовый шкафчик, который крепится к стене или утапливается в нишу, сделанную в ней. Фиксируют его саморезами. Здесь важно правильно выбрать место установки.
На что необходимо обратить внимание?
- Это место должно быть недалеко от розетки.
- Высота установки определяется размерным диапазоном 60-100 сантиметров.
- Если есть возможность, проведите скрытую проводку, подающую электрический ток на прибор, и подводку двух кабелей — от термодатчика и от нагревательного элемента.
Терморегуляторы RTC 70.26 для теплого пола.
Перед тем как подключить терморегулятор, необходимо отключить подачу тока в сети. Теперь спокойно установите прибор в коробе и закрепите его там. Что касается самого подключения, то терморегуляторы теплого пола имеют три провода. Чтобы не ошибиться с фазой и нулем, установлена цветовая отличительная разметка каждого провода. Черный (коричневый) – это фаза, синий – это ноль. И, конечно, есть провод заземления — он стандартный и имеет разноцветную окраску.
Если провода на приборе не отличаются цветом, то обратите внимание на клеммы. Клемма, обозначенная буквой «L» указывает на фазу, а буква «N» — это ноль. Ошибиться сложно. А вот провод, идущий от термодатчика, нужно подсоединять к клемме с надписью «sensor».
Обратите внимание, что регуляторы температуры любого типа надо устанавливать в монтажный короб очень аккуратно. Иногда при монтаже могут мешать провода или крепление самого короба, сделанные неправильно. Совет — никогда не прикладывайте силу, прибор должен войти свободно. Если это вам не удается, постарайтесь найти причины и избавиться от них. Обязательное условие — термостат должен быть установлен в шкафчике ровно, без искривлений. Поэтому в процессе монтажа используйте уровень.
Что остается? Закрыть всю эту конструкцию крышкой. Теперь нужно только протестировать устройство, включив подачу электроэнергии. На моделях, где установлен дисплей, это будет видно сразу — дисплей просто загорится. А вот чтобы проверить механические аналоги, придется включать само отопление и проверять работу на месте. В этом случае основную работу будут проводить термодатчики для теплого пола — именно они контролируют температуру.
Заключение по теме
Практически все производители рекомендуют, чтобы терморегулятор устанавливал специалист. Многие модели – это сложные электронные высокоточные приборы, поэтому ошибка в монтаже не только может стать причиной неэффективной работы теплого пола, но и приведет к выходу из строя напольного покрытия.
Но если вы, не являясь специалистом по проведению электромонтажных работ, решили своими руками провести установку, то получите квалифицированную консультацию у опытного электрика. Итак, терморегулятор и теплый пол — две неотъемлемые части одной системы, которая отвечает за комфорт внутри помещений.
