Современная отопительная система под названием «тёплый пол» значительно отличается от всех известных систем отопления. Она представляет из себя сложную конструкцию, нуждающуюся в правильной наладке и грамотном обслуживании. Работа такого пола осуществляется благодаря наличию определённых устройств и приборов. Один из таких приборов — регулятор тёплого пола — отвечает за изменение температурного режима и его поддержку.

Регулятор теплых полов отвечает за изменение температурного режима

Назначение регулятора

Основная характеристика, от которой зависит температура в помещении, оснащённом электрическим полом, —это мощность. При определении оптимально подходящего значения мощности приходится брать во внимание такие аспекты:

  • площадь обогреваемого помещения;
  • его назначение;
  • климатические характеристики воздуха (влажность, давление, температура и др.).

Нюанс определения оптимальной мощности заключается в том, что её значение не является постоянной величиной. Она может меняться в зависимости от времени суток, погодных условий, личных предпочтений жильцов. К примеру, для обогрева большой комнаты с помощью тёплого пола сначала потребуется выставить высокий показатель мощности, а по мере прогрева воздуха до нужной температуры снизить её. Чтобы оперативно и точно изменять основные параметры, требуется регулятор электрического тёплого пола.

Как установить терморегулятор теплого пола самостоятельно, увидите в данном видео:

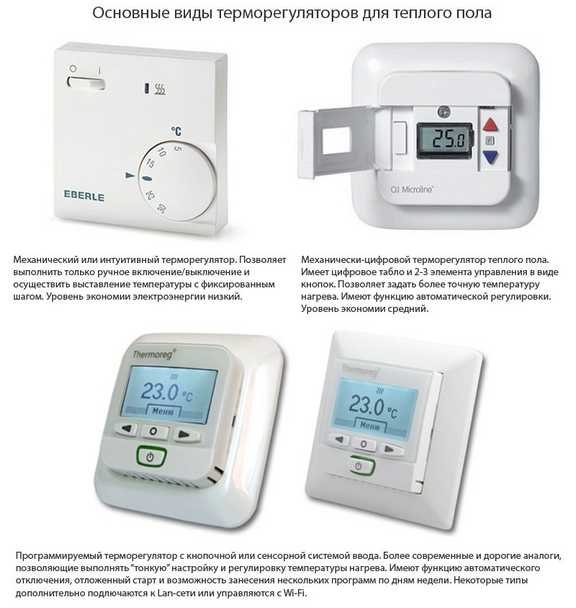

Разновидности приборов

Система электрического пола может оснащаться разными видами регуляторов. По принципу работы они делятся на следующие виды:

  1. Электромеханические. Имеют самое простое устройство и принцип действия. Несмотря на простоту конструкции, электромеханический датчик прекрасно справляется с функцией регулирования параметров. Работает он по той же схеме, что и терморегулятор утюга для глажки белья.
  2. Цифровые. Их устройство более сложное. Такие регуляторы оснащаются цифровым дисплеем, на котором легко увидеть все установленные показатели.
  3. Программируемые. Наиболее сложные по конструкции. Ими можно управлять дистанционно, используя для этого любой современный гаджет с выходом в интернет. Программируемый регулятор тёплых полов легко запускает работу отопительной системы в заданное время.
Для пола с большой площадью применяются регуляторы с двумя термодатчикам

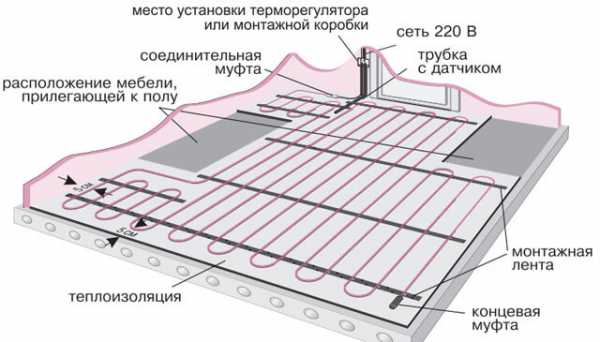

Часть конструкции регулятора температуры тёплых полов — специальный термодатчик. Если отопительная система, рассчитанная на обогрев внушительной площади, имеет большие размеры, одного такого датчика для эффективной работы будет недостаточно в силу ограничения его мощности. Для электрического пола большого размера используются регуляторы, оснащённые не одним, а двумя термодатчиками.

Установка и подключение

Вне зависимости от типа любой регулятор тёплых электрических полов имеет схожий механизм действия. Он запускается после того, как специальный температурный датчик подаёт сигнал. Термодатчик может быть расположен как внутри регулятора, так и снаружи. В роли встроенного внутреннего устройства чаще всего выступает датчик для пола, измеряющий уровень его нагрева.

Термодатчик может быть расположен как внутри регулятора, так и снаружи

Именно поэтому установке датчика тёплого пола следует уделять особенное внимание. В соответствии с инструкцией его необходимо располагать на обогреваемой поверхности под финишным покрытием пола. Если основной греющей деталью системы служит нагревательный кабель, то прибор необходимо наполовину залить цементной стяжкой после раскладки кабеля. Если в качестве основы отопительной системы выступают термоматы или плёнка, датчик нужно разместить в клеящем слое.

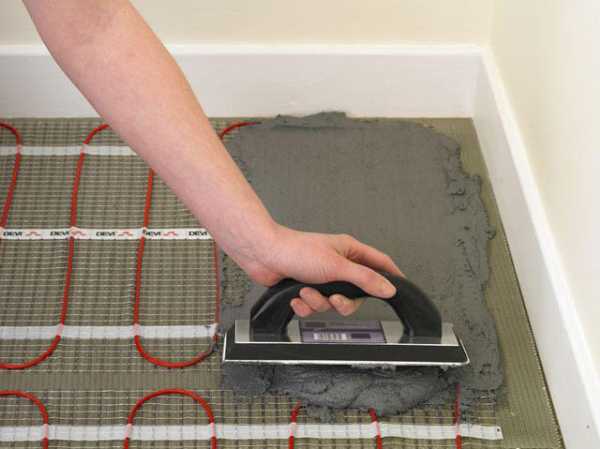

Цемент и клеящий состав — агрессивная среда, воздействие которой может негативно сказаться на работе датчика или совсем вывести его из строя. Чтобы этого не случилось, прибор перед установкой обязательно требуется защитить

. В качестве защиты лучше всего подойдёт гофрированный шланг, который удобно размещать и в бетонной стяжке, и в канале, проделанном в стене. В случае поломки датчика, вмонтированного таким способом, его можно будет достать и починить.

Подключение регулятора к отопительной системе требуется производить по строгой схеме. Такая схема обязательно присутствует в инструкции по установке оборудования либо на корпусе устройства. Первый этап подключения заключается в соединении колодок, размещённых на корпусе регулятора, с определёнными проводами. Чтобы прибор мог выполнять свою функцию, потребуется последовательно подключить:

Подключение терморегулятора необходимо производить строго по схеме
  1. Фазу от розетки или распределительного щита.
  2. Нулевой провод к источнику питания и к системе тёплого пола.
  3. Фазу к электрическому полу.

При подключении устройства к электросети лучше всего использовать отдельную, предназначенную только для его работы линию, оснащённую индивидуальным прибором, защищающим от перепадов напряжения. Так работа оборудования будет более стабильной и безопасной.

После соединения всех кабелей с колодками необходимо переходить ко второму этапу — подключению датчика контроля температуры, предварительно обесточив электрическую сеть. Финишная стадия — проверка работоспособности оборудования — подразумевает ряд действий:

  1. Руководствуясь инструкцией, убедиться в правильности соединения колодок с контактами проводов.
  2. Установить положение регулятора на минимальное положение.
  3. Подать напряжение в сеть.
  4. Перевести регулятор на максимальную отметку.
Установив терморегулятор, необходимо проверить его работоспособность

Если монтаж был проведён без ошибок, датчик начнёт передавать терморегулятору информацию о температуре, а регулятор будет определять необходимый уровень мощности на основе анализа заданного и фактического температурного режима. О том, что оборудование функционирует исправно, можно будет судить по отчётливому щелчку, который раздастся после подачи напряжения.

Особенности использования подключённого терморегулятора зависят от его типа. Механический прибор можно использовать сразу после проверки. В случае с цифровым или программируемым устройством потребуется предварительно настроить программы.

Все ошибки, допущенные при монтаже, сразу же отразятся на дисплее в виде некорректных показателей, не совпадающих с теми, которые обозначены в инструкции.

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[8] = []; blockSettingArray[8][“minSymbols”] = 0; blockSettingArray[8][“minHeaders”] = 0; blockSettingArray[8][“text”] = ‘

‘; blockSettingArray[8][“setting_type”] = 1; blockSettingArray[8][“element”] = “h3”; blockSettingArray[8][“elementPosition”] = 1; blockSettingArray[8][“elementPlace”] = 4; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как подключить регулятор теплого пола

Как подключить теплый пол к терморегулятору – схема подключения и описание операций

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Разновидности терморегуляторов

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

  • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
  • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

  1. Настенные, заглубленные внутрь стены.
  2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

Датчики могут показывать температуру теплого пола или воздуха в помещении.

Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

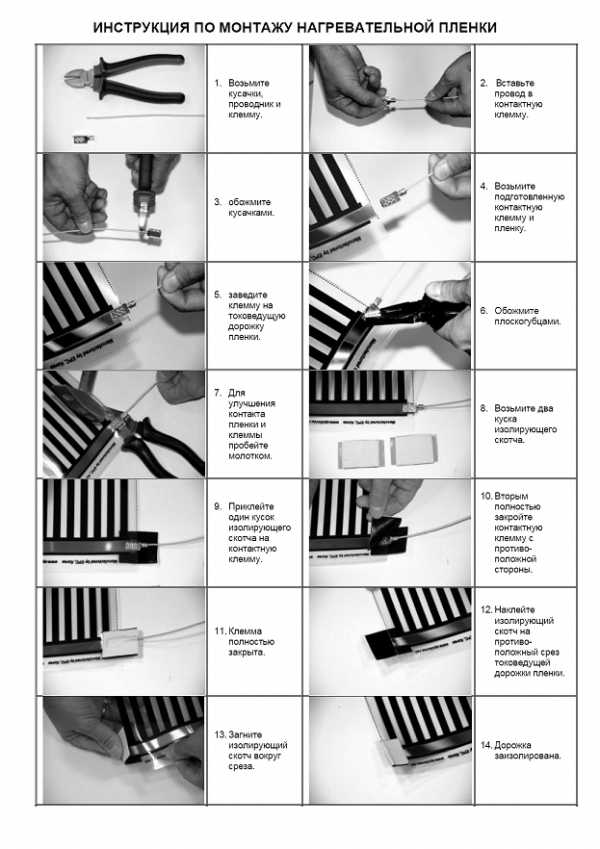

Некоторые особенности укладки ИК пленки

Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

  • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
  • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

  • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
  • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

Особенности подключения электрической системы теплого пола

Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

  1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
  2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
  3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой – выходить на поверхность. Это позволит достать датчик в случае необходимости.
  4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

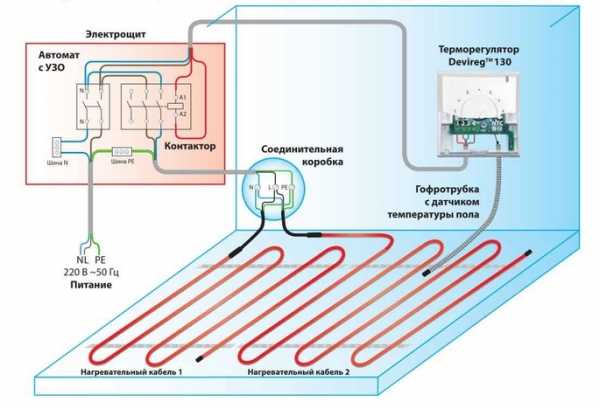

Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

    • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.

    Схема регулирования температуры в системе водяного напольного отопления

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Монтаж регуляторов теплого пола

    • По мощности
    • По типу монтажа
    • По типу управления системой
    • По функциональным возможностям
    • Монтаж терморегуляторов
    • Как подключить терморегулятор к водяным теплым полам

    Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

    Регулятор для теплого пола выполняет регулирование и управление обогревом.

    Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

    Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

    • включение/выключение системы;
    • автоматический подогрев до необходимой температуры к определенному времени;
    • функция поддержания тепла;
    • функция контроля электроэнергии;
    • функция экономии электроэнергии.

    Как выбрать регулятор?

    Теплые полы бывают электрические, водяные и инфракрасными.

    Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

    Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

    Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

    Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

    Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

    По мощности

    Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

    Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

    Вернуться к оглавлению

    По типу монтажа

    Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

    Вернуться к оглавлению

    По типу управления системой

    Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

    Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

    Вернуться к оглавлению

    По функциональным возможностям

    В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

    • гофрированная пластиковая трубка с диаметром не меньше 16 мм;
    • монтажная пластиковая коробка;
    • шлицевая отвертка.

    Вернуться к оглавлению

    Монтаж терморегуляторов

    Для монтажа терморегулятора нужно напряжение 220 В.

    Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

    Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

    Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

    После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

    Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

    При подключении проводов регулятора нужно соблюдать фазировку.

    Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

    Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

    Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

    Вернуться к оглавлению

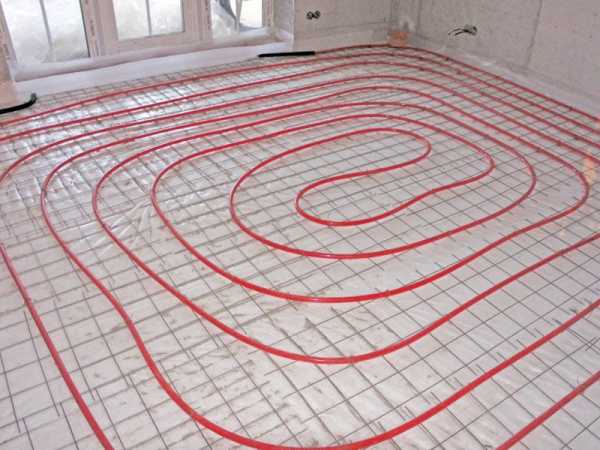

    Как подключить терморегулятор к водяным теплым полам

    Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

    Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

    При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

    Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

    Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

    Схема подключения теплого пола к регулятору температуры

    Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

    От правильности подключения регулятора температуры, будет зависит качество отопления

    Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

    Терморегуляторы, производимые сегодня, делятся на:

    • программируемые – в основе работы лежит предварительно установленное программное обеспечение;
    • непрограммируемые – не оснащенные программным управлением.

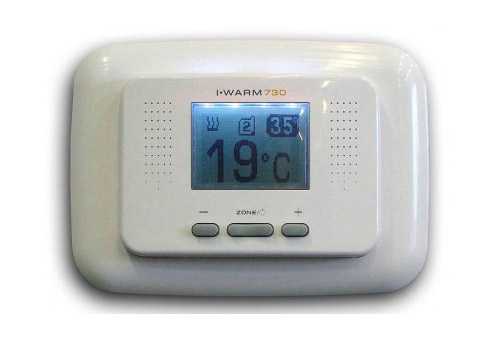

    Программируемый регулятор с LED-дисплеем

    На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

    Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

    Датчики для измерения температуры

    Датчики являются термопарой, состоящей из 2 проводов, меняющей сопротивление цепи в результате нагрева. Подключение проводов выполняется к соответствующим клеммам термостата. Датчики, как и сами терморегуляторы, бывают различных видов:

    В свою очередь, выносные делятся на датчики пола и воздуха. Монтаж приборов первого типа осуществляется вместе с установкой греющих деталей под финишное покрытие, второго – в участке комнаты, где удобно измерять температуру воздуха, и нет никаких препятствий для этого. Встроенные датчики расположены непосредственно в самом терморегуляторе. Сегодня в продаже имеются термостаты, которые оборудованы как встроенными, так и выносными датчиками.

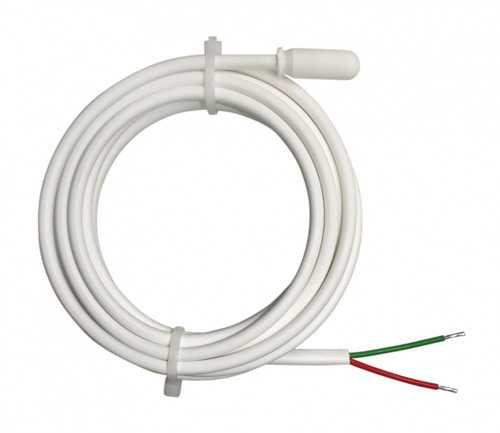

    Выносной датчик температуры

    Специалисты рекомендуют в ванной комнате и на кухне монтировать термостаты, использующие датчик температуры пола. Это объясняется тем, что температура воздуха в этих комнатах может увеличиваться за счет плиты либо горячей воды, в то время как сам пол будет холодным.

    Как подключить термостат?

    Данная разновидность теплых полов состоит из греющего кабеля, обладающего высоким сопротивлением. Также применяется инфракрасная пленка. Монтаж их производится на заранее подготовленное основание, затем выполняется стяжка пола и укладка финишного покрытия.

    Пошаговая инструкция и схема подключения терморегулятора:

    1. Перед монтажом нужно определиться, где установить термостат, и продумать его подключение к электросети. Чтобы подключить данное устройство нужно напряжение в 220 Вольт переменного тока, ввиду этого подключение может выполняться с помощью розетки, или к отдельному кабелю посредством автоматического выключателя.
    2. Укладывая пол, выбирается место, где будет находиться термодатчик. Рекомендуется устанавливать его недалеко от терморегулятора, на участке пола, незагроможденном мебельными изделиями.

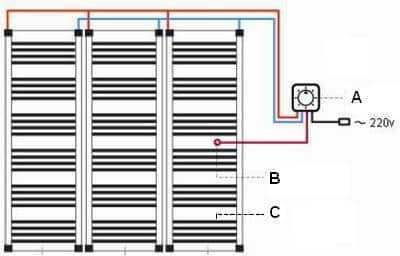

    3. Для полов, в которых применяется инфракрасная пленка, схема укладки датчика такова – его устанавливают с изнаночной части пленки и соединяют с термостатом проводами.

    Схема подключения теплого пола и терморегулятора к сети

  • В кабельных теплых полах, которые заливаются бетоном, датчик ложится в железную гофротрубу, предварительно обеспечив ее изолированность от проникновения бетона. Это надо чтобы в нужный момент легко извлечь и заменить датчик, что будет очень трудно сделать, если его замуровать в бетоне. Трубу проводят к стенке, где производится монтаж термостата.
  • Терморегулятор монтируют после того, как будет уложен пол. Руководствуются следующей схемой монтажа — в месте установки делают углубление, соответствующее габаритам корпуса устройства. При использовании накладного термостата – размечают поверхность стены. Далее надо снять переднюю панель и закрепить прибор.
  • Сравнивают допускаемую коммутируемую мощность терморегуляторных контактов с мощностью кабеля либо ИК пола. В случае если ее показатель меньший – ставят магнитный пускатель, катушка которого обладает номиналом 220 Вольт. Цепь греющего кабеля соединяют с электропитанием 220 В посредством контактов магнитного пускателя, что касается цепи катушки пускателя — ее соединяют с выходом с термостата.
  • Иногда коммутационной мощности контактов хватает, тогда подключение греющего кабеля производится к выходу с термостата.
  • Цепь датчика соединяется с клеммами, описанными в паспорте либо инструкции.
  • Выполняется подключение питания 220 В к соответствующим клеммам, которые, как правило, обозначены L или F – фаза, и N – ноль. Ни в коем случае не стоит пренебрегать фазировкой.

    • Подводя итоги, следует сказать о том, что монтаж терморегулятора играет значимую роль. От того, насколько грамотно и правильно он будет проведен, зависит дальнейшая работа устройства, поэтому будьте внимательны и осторожны, производя все необходимые работы.

    Источники: http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://1poteply.ru/montazh/pol/podklyuchenie-regulyatora-teplogo-pola.html, http://energomir.biz/otoplenie/teplyj-pol/podklyuchenie-teplogo-pola-k-termoregulyatoru.html

    teplosten24.ru

    Регулятор теплого пола

    Система напольного отопления позволяет значительно увеличить комфорт в помещении. Однако для корректной работы этого отопления, необходимо установить соответствующее оборудование, а именно регулятор теплого пола, по-другому он также известен как терморегулятор. Данное устройство устанавливается независимо от типа обогрева, которое сегодня бывает электрическим или водяным. В этой статье, мы предлагаем вам рассмотреть технологию установки и подключение регулятора теплого пола фирмы «Legrand». Также вы узнаете о разновидностях терморегулятора. Сразу стоит заметить, что регулятор «Legrand» совмести с самого разного рода фирм напольных систем. Например, его можно устанавливать в комбинации с теплым полом «Devi», полы «Теплолюкс», «Terneo», «Caleo» и многие другие.

    Классификации

    Прежде всего рассмотрим принцип действия регулятора теплого пола. Благодаря ему можно с легкостью управлять нагревательными элементами. При монтаже электрического обогрева в пол, также осуществляется укладка температурного датчика. Он укладывается в непосредственной близости от нагревательного мата. Этот датчик передает информацию, а именно уровень температуры теплого пола в регулятор. Как следствие, терморегулятор получает информацию, которая и определяет его работу на включение или выключение. Все предельно просто.

    Важно! Если в системе электрического теплого пола будет отсутствовать регулятор, то может случиться перегрев. Из-за этого может повредиться сама нагревательная система, напольное покрытие и даже предметы, стоящие на полу. Поэтому его установка является не прихотью, а необходимостью.

    Что касается классификаций, то регулятор теплого пола сегодня выпускается двух типов: механический и электронный. В первом случае температура выставляется вручную. В эксплуатации этот тип регулятора считается более надежным. Однако с другой стороны он зависим от человеческого фактора. Если температура внутри помещения или на улице измениться, то регулятор как грел, так и будет греть. Как следствие это приведет к перерасходу электроэнергии.

    Совсем другое дело с электронным регулятором температуры теплого пола. Это устройство многофункционально. Например, на нем имеется специальный дисплей с управлением. Также дополнительно регулятор оборудуется вторым датчиком воздуха. Так, один закладывается непосредственно в пол возле греющего элемента, а второй делает измерения воздуха. Благодаря синхронной работе, регулятор автоматически выключается и включается, ориентируясь от температуры внутри помещения. Все процессы проходят без участия человека. Безусловно, один сильный минус перед механическими регуляторами – высокая стоимость. В остальном он имеет только преимущества.

    Кроме всего прочего миру известны современные модели программируемых регуляторов, у которых сенсорные дисплеи. Что это дает? Например, можно задать программу на определенный режим работы в разное время суток. Все это значительно сказывается на экономии электроэнергии. Также многие производители выпускают регуляторы с дистанционным управлением. Все это прибавляет большего комфорта в его эксплуатации.

    Другие же регуляторы теплого пола бывают двухзональными. Под этим подразумевается возможность задавать в разных комнатах разную температуру. Если такой функции нет, то придется в каждой комнате ставить индивидуальный регулятор. В итоге все обойдется гораздо дороже. Поэтому при выборе обязательно учитывайте этот важный фактор. Терморегулятор в теплом поле будет срабатывать поочередно при подаче сигналов от того или иного датчика температуры.

    Еще различия касаются способа монтажа. Крепить устройство можно встраиваемым или накладным способом. Что касается накладных моделей, то их установка осуществляется непосредственно на стену. Для встраиваемого регулятора для теплого пола необходимо изготавливать отверстие в стене. Монтаж осуществляется по принципу установки обычных розеток.

    Как правильно выбрать

    Получив общее представление об регуляторе теплого пола, рассмотрим важные аспекты того, как правильно осуществить его выбор. Так, если отапливаемое помещение имеет небольшую площадь, то можно обойтись механическим агрегатом, например, застекленный балкон или маленькая ванная комната. Их стоимость заметно ниже. Что касается электронных приборов, то их предпочтительней устанавливать при больших площадях отопления электрическим теплым полом.

    Кроме всего прочего, выбор регулятора следует осуществлять исходя и из мощности кабеля. Важно чтобы эти параметры полностью соответствовали. Например, если используется система напольного обогрева «Devi», то важно убедиться, что выбранный терморегулятор соответствует описанным параметрам производителя.

    Что касается программируемых регуляторов, то они будут отличным решением для офисных помещений. Например, можно задать программу на рабочее время и когда работников нет. Если вы проживаете в доме или квартире сами и днем вас преимущественно не бывает дома, то в целях экономии электроэнергии также будет не лишним установка именно программируемого регулятора. Днем можно выставить меньшую температуру, а к вашему приходу помещение можно прогревать сильнее. Это важный момент, ведь каждый здравомыслящий человек согласиться с тем, что поддерживать комфортную температуру в помещении не имеет смысла в отсутствии людей.

    Особенности подключения

    Теперь ознакомимся с основными особенностями подключения регулятора температуры. Как правило, при покупке производитель предоставляет инструкцию и схему подключения. Поэтому она идет в комплекте с электрическим теплым полом. Суть всего подключения сводится к тому, чтобы правильно подсоединить температурный датчик, нагревательный кабель и питание. Это основные три кабеля, которые идут от терморегулятора. Дополнительно можно подключаться датчик воздуха, устанавливаемый внутри помещения.

    На обратной стороне регулятора предоставляет схема того, как подключить провода и в какой последовательности. Каждый клеммник имеет соответствующую подпись, что упрощает процесс подключения. Итак, существует несколько групп контактов, а именно:

    • Группа 1 и 2. Она имеет соответствующие пометки символами. К этой группе осуществляется подключение температурного датчика, который закладывается непосредственно в стяжку пола возле нагревательного элемента.
    • Группа контактов 3 и 6. Они используются для подключения нагревательного кабеля, который выходит от электрического обогрева.
    • Группа контактов 4 и 5. Они используются для подачи или запитки от электросети.

    Совет! Стоит заметить, что для регулятора рекомендуется провести индивидуальную линию к электрическому щитку и установить индивидуальное УЗО. Это позволит безопасно осуществлять контроль его работы.

    Если вы установили механический регулятор, то после монтажных работ он сразу готов к эксплуатации. Что касается электронного программируемого устройства, то его необходимо настроить под заданную программу. Перед включением того или иного регулятора убедитесь, что все работы произведены верны.

    Заключение

    Итак, вот мы и рассмотрели все особенности регулятора для теплого пола. Как мы увидели, он выполняет важную роль в осуществлении контроля и регулировки температурного режима во время обогрева пола. Также мы узнали о том, как осуществить его выбор так, чтобы он был наиболее эффективным в вашем случае. А если вы решили произвести его подключение, то также предоставляется практичное руководство. Надеемся, что этот материал был полезен для вас. Дополнительно предлагаем вам посмотреть подготовленный видеоматериал, в котором рассказывается о других нюансах по этому вопросу.

    bouw.ru

    Регулятор теплого пола: принцип работы и настройка

    Теплые полы – это достаточной новый вид отопления, который быстро завоевал популярность среди разных групп населения. Новая система отопления имеет много разновидностей и представлена электрическим, инфракрасным и водяным полами.

    Каждый вид обогреваемого настила имеет свои особенности и преимущества, но регулятор теплого пола применяется во всех конфигурациях теплых настилов. Он может отличаться параметрами и устройством, но назначение одинаковое – регулировка температурных параметров теплого пола.

    Устройство водяного теплого пола и его основные рабочие органы

    В устройстве водяных полов применяют металлические и полимерные трубы

    Рассматривая принцип работы и устройства водяных теплых полов, стоит сказать, что функции теплоносителя в этом случае выполняет вода, а контролирующим органом являются различные расходомеры теплых полов и регуляторы.

    В качестве нагревательного элемента для систем водяного теплого пола применяются металлические (медные и из нержавеющей стали) и полимерные трубы.

    Для данной отопительной системы существует две схемы подключения к магистрали:

    • спираль;
    • зигзаг.

    Спиралью укладывают трубы в холодных широтах

    «Спиралью» преимущественно нагревательные элементы укладываются в регионах, где преобладает холодная погода, в больших помещениях. Данная схема позволяет равномерно распределять тепло (перемежение теплой трубы с холодной) по всему помещению, при использовании «спирали» многие люди применяют простой регулятор для теплого пола (или отказываются от его установки) и напольное покрытие деформироваться при этом не будет.

    Существует таблица расчета трубы в зависимости от шага петли.

    Схема расположения водяного теплого пола «зигзагом» применяется в небольших комнатах. Принцип работы заключается в поступлении горячей воды от наружной стены и постепенном ее охлаждении (при проходе всех зигзагов) к внутренней стене.

    Для создания равномерности обогрева как пола, так и помещения в целом рекомендуют укладывать трубы «двойным зигзагом» с обязательной установкой коллектора для теплого пола.

    Коллектор для водяного теплого пола

    Коллектор

    Коллектор для теплого водяного пола является главным контролирующим органом. Этот смесительный узел главным образом предназначен для регулировки и циркуляции потока воды внутри труб теплых полов, а также с его помощью осуществляется регулировка теплого пола, точнее его температурных значений.

    В задачи коллектора, не считая перечисленных выше обязанностей, входит:

    • ликвидация воздуха из отопительного контура;
    • контроль и обеспечение равномерного снабжения воды внутри системы;
    • измерение параметров давления в отопительном устройстве;
    • учет расходов теплоносителя.

    За большинство функций, выполняемых коллектором, отвечают дополнительные приспособления, которые устанавливаются непосредственно на узел или каким-либо образом связаны с ним. Такими дополнительными устройствами являются терморегулятор для водяного теплого пола с расходомерами для теплого пола.

    Коллектор рекомендовано устанавливать на высоте не более 1 м от уровня пола. При организации теплых полов по квартире место для установки коллектора выбирается так, чтобы длина всех отопительных контуров была одинакова. Трубы при подсоединении к устройству должны быть подрезаны строго под прямым углом.

    Устройство и функции дополнительных приборов теплого пола

    Большинство дополнительных приборов, установленных на коллекторе или «привязанные» к нему каким-то образом, отвечают за выполнения обособленных функций.

    Расходомеры для коллекторов теплого пола отвечают за функцию контроля количества теплоносителя в системе отопления, а термостат контролирует температурные показатели обогревателя.

    Терморегулятор водяного теплого пола

    Задвижечный регулятор тепла уже устаревший вариант

    Практически каждый коллектор для теплого пола в своем устройстве имеет вентили, которые следят за тем, насколько горячий водный контур отопления. Постоянный контроль системы отопления ручным способом при помощи задвижек – это довольно устаревший вариант.

    Настроить необходимые параметры настила, таким образом, сложно, так как при повороте заслонки резко изменяется нагрев пола, но со временем стабилизируется. Поэтому отрегулировать ручным способом температуру обогреваемого покрова не просто и приходится запоминать, на какие отметки нужно выставлять регулировочную ручку для получения необходимого результата (опыт приходит во время эксплуатации).

    Сегодня мало кто пользуется приведенным выше способом регулировки температуры пола. Данный метод регулировки оказывается актуальным, когда не работает электрический терморегулятор.

    Электронные термостаты для водного теплого пола способны не только, благодаря установленному датчику, контролировать температуру в настиле, но и следить за ее значениями внутри помещения. Вмонтированное термореле позволяет устройству реагировать на повышение и понижение нормированных значений температуры.

    Принцип работы электронного термостата заключается в определении отклонений показателей и передаче сигналов на повышение или понижение температуры на сервопривод.

    Устройство сервопривода

    Сервопривод – это трехступенчатая электрическая заслонка, которая монтируется на каждом контуре отопления, отходящем от коллектора, регулирует подачу горячей и холодной воды, в результате чего температурные показатели теплого пола приходят в норму.

    Можно сказать, что настенный термостат является мозговым и реагирующим центром (вместе с датчиком) общего регулятора, а устройством, которое контролирует подачу теплоносителя в теплый водяной пол, считается сервопривод. Об автоматических системах для терморегуляции смотрите в этом видео:

    При выборе терморегулятора стоит учитывать такой фактор, как время нахождения человека в отапливаемом помещении. Если вы или члены вашей семьи долгое время проводите дома в течение суток, то рекомендовано устанавливать механические термостаты, которые относительно недорого стоят и позволяют регулировать нагрев теплого пола вручную.

    При проведении большей части жизни на работе стоит устанавливать автоматические регуляторы, которые самостоятельно будут производить контроль температуры.

    Регулятор расхода теплоносителя

    Расходомер может не только контролировать количество теплоносителя в системе обогрева, но и тем самым усреднять температурные показатели воды в контурах.

    В отсутствии расходомеров, устанавливаемых на отводе коллектора, температура на разных контурах (во всех комнатах) будет существенно отличаться (зависит от площади обогреваемой комнаты) и терморегулятору вместе с сервоприводом будет тяжело справиться с постоянной регулировкой показателя (будет перерасход электроэнергии).

    Автоматический расходомер совместно с термодатчиком, установленном на коллекторе, может заменять терморегулятор и самостоятельно контролировать температуру контура. Подробнее об устройстве водяного отопления смотрите в этом видео:

    Принцип работы устройства заключается в автоматическом срабатывании клапана, который при достижении определенной температуры в системе начинает сужаться или закрываться полностью (по сигналу датчика температуры). Именно с помощью датчика происходит балансировка температурных показателей обогревательного контура. Установка теплого пола с расходомерами заменяет электронный терморегулятор и при этом для работы устройства не требуется электрического питания.

    Следует знать, что после монтажа расходомер должен находиться в вертикальном положении, строго перпендикулярно коллектору, который выставляется по уровню. Если данные требования не будут соблюдаться, то регулировка температуры и контроль поступления воды в систему будут иметь большие погрешности.

    Регуляторы теплого пола играют важную роль в правильном функционировании всей системы обогрева. Монтируя водяные теплые полы в комнатах дома или квартиры, рекомендуется устанавливать расходомер на общий коллектор, а терморегуляторы с сервоприводом – на каждый из отапливаемых контуров.

    Такое обустройство отопительной системы позволит не только производить точную регулировку температуры, но и даст шанс оборудованию работать не на пределе своих возможностей, что продлит жизнь всей конструкции теплых полов на долгие годы.

    dekormyhome.ru

    Регулятор теплого пола: подключение, установка, схема

    Электрический теплый пол набирает большую популярность. За счет своей универсальности  эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола – важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

    В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения,  в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

    На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

    Упрощенная схема подключения

    На схеме обозначено:

    • А – тепловой регулятор;
    • В – датчик, отслеживающий уровень температуры;
    • С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

    Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

    Классификация

    В зависимости от конструктивных особенностей терморегулятор может быть:

    • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;
    Терморегулятор Легранд (Legrand) с механическим таймером
    • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.
    Фотография цифрового устройства Priotherm

    К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

    В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

    Программируемый прибор Microlin

    Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

    Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

    В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

    Встроенное устройство Nexans со снятой накладной фальш панельюФото: подготовленное место для установки устройства встроенного типа

    Как выбрать

    В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

    Видео: выбор терморегулятора для теплого пола.

    Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

    Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

    Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

    Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя.  В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

    Подключение

    Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

    Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

    Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

    Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

    Рисунок, демонстрирующий пример подключения

    В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

    • группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
    • контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
    • к контактам «4» и «5» подается питание от электросети.

    После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

    Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

    Обзор цен в различных городах СНГ

    Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

    ГородСтоимость (USD)ГородСтоимость (USD)
    Екатеринбург43,4Казань43,5
    Донецк45,2Минск45
    Москва42,3СПб42,3



    Учитывая распространенность этой модели и широкую дилерскую сеть производителя, разброс стоимости в различных регионах незначителен, уверены, что в Новосибирске или других городах на регулятор теплого пола цена будет примерно такая же.

    www.asutpp.ru

    как правильно подключить регулятор, схема, как соединить с датчиком

    Содержание:

    Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

    Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

    В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

    Виды электрического теплого пола

    Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

    В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

    • Одножильный или двухжильный резистивный кабель.
    • Кабель с функцией саморегулирования.
    • Тепловые маты.
    • Углеродная или биметаллическая пленка.
    • Карбоновые стержни.

    Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.


    Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

    При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

    Способы монтажа терморегулятора

    Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

    Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.


    Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

    На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.


    После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой – провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

    Правила подключения кабельного пола

    Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

    В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.


    Последующие работы предполагают выполнение таких действий:

    • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
    • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
    • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
    • Далее берут датчик и помещают его в пластиковую трубу.
    • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
    • Заливается бетонная стяжка.

    Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

    Установка нагревательных матов

    Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

    Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.


    Укладка теплого пола из нагревательных матов выполняется следующим образом:

    • Пленку с кабелем распределяют на черновом бетонном полу.
    • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
    • Укладывают финишное напольное покрытие.

    Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

    Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.


    После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

    Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

    Монтаж пленочных полов

    Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

    Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

    Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.


    Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

    Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

    Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

    В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


    teplospec.com

    Как подключить регулятор теплого пола

    Регулятор температуры теплого пола Legrand, Теплолюкс — где купить

    Электрический теплый пол набирает большую популярность. За счет своей универсальности эта отопительная система может быть установлена практически в любой комнате или на застекленный балкон. Регулятор теплого пола — важный элемент системы, управляющий температурным режимом, он также позволяет существенно оптимизировать расход электроэнергии.

    В отличие от водяного теплого пола, где можно обойтись без подобного элемента, в электрических системах схема подключения, в обязательном порядке, предусматривает установку регулятора. Для справки, в системах теплого пола, где вода является носителем тепловой энергии, иногда используются терморегуляторы, управляющие насосом или клапанами. Но, такая реализация скорее является исключением, чем правилом.

    На рисунке показан принцип, как осуществляется подключение регулятора температуры для управления нагревом термоэлементов.

    Упрощенная схема подключения

    На схеме обозначено:

    • А — тепловой регулятор;
    • В – датчик, отслеживающий уровень температуры;
    • С – нагревательные элементы (нагревательный кабель или инфракрасные панели).

    Такой принцип подключения практически у всех устройств, контролирующих режим работы теплого пола (ABB, Bticino, Caleo, Schneider, Devi, Terneo, Тhermoreg и т.д.).

    Классификация

    В зависимости от конструктивных особенностей терморегулятор может быть:

    • механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;

    Терморегулятор Легранд (Legrand) с механическим таймером

    • электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов — это стоимость, они значительно дороже механических аналогов.

    Фотография цифрового устройства Priotherm

    К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.

    В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).

    Программируемый прибор Microlin

    Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.

    Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).

    В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.

    Встроенное устройство Nexans со снятой накладной фальш панелью

    Фото: подготовленное место для установки устройства встроенного типа

    Как выбрать

    В первую очередь, необходимо определиться с типом устройства. Механические приборы просты в управлении, стоят недорого, но у них слабый функционал. Как правило, их устанавливают в небольших помещениях, например, в ванной комнате или застекленном балконе.

    Видео: выбор терморегулятора для теплого пола.

    Электронные устройства предпочтительнее, поскольку позволяют управлять работой теплого пола в более широком диапазоне. В зависимости от мощности нагревательного кабеля (пленочного нагревательного элемента), подбирается соответствующий терморегулятор.

    Отдельно заметим, что программируемый регулятор скорее подходит для больших офисных помещений, чем для обычной квартиры. В таком случае можно задать разные режимы работы на тот период, когда есть люди в помещении или их нет. Согласитесь, нет смысла отапливать пустое помещение до комфортной температуры.

    Выбирая регулятор, следует обращать внимание на изготовителя, продукция, выпущенная известными брендами, славится высоким качеством и надежностью, в отличие от устройств неизвестных китайских компаний.

    Учитывая, что электронные регуляторы температуры довольно сложные устройства, убедитесь, что в вашем городе есть дипломированный сервисный центр, обслуживающий продукцию данного производителя. В противном случае, когда возникнут неисправности, выполнить ремонт вышедшего из строя устройства может стать проблематичным.

    Подключение

    Как правило, к каждому регулятору температуры теплого пола прилагается инструкция, следуя которой выполнить подключение своими руками не составит труда. Помните, что устройство контроля работы нагревательных элементов подключается к системе в последнюю очередь.

    Собственно все, что для этого необходимо, так это правильно подключить питание, датчик и нагревательный кабель (или нагревательную панель).

    Пример подключения к регулятору одножильных и двужильных нагревательных кабелей

    Как правило, клемник имеет соответствующее подписи, поэтому проблем с подключением не должно возникнуть. Устройства всегда комплектуются датчиком температуры, следовательно, вопрос с его выбором также не будет вас волновать.

    Рисунок, демонстрирующий пример подключения

    В частности, на верхнем рисунке видно, как выполнить подключение к контактной группе устройства:

    • группа контактов «1» и «2» – помечена соответствующим символом, чтобы было понятно – к ним подключается датчик, снимающего показания температуры с нагревательных элементов;
    • контакты «3» и «6» предназначены для подключения к ним нагревательных элементов;
    • к контактам «4» и «5» подается питание от электросети.

    После того, как произведена установка теплорегулятора механического типа, он сразу готов к эксплуатации. Монтаж программируемого устройства не обозначает готовность к работе, его потребуется настроить.

    Прежде, чем делать пробное включение теплого пола, убедитесь в надежности и правильности подключения теплорегулятора, в противном случае прибор может функционировать неправильно или даже выйти из строя. Причем, на этот случай гарантия не распространяется.

    Обзор цен в различных городах СНГ

    Если вам необходимо купить регулятор для контроля системы отопления теплый пол, приведенная в таблице информация о средней стоимости прибора Теплолюкс ТР-515 в различных городах России и СНГ может быть полезна.

    Как подключить теплый пол к терморегулятору – схема подключения и описание операций

    Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

    Разновидности терморегуляторов

    Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно выбрать терморегулятор. Существует несколько типов устройств:

    • Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
    • Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

    Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

    1. Настенные, заглубленные внутрь стены.
    2. Накладные.

    Конструкция и предназначение датчика

    Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

    Датчики могут показывать температуру теплого пола или воздуха в помещении.

    Подключение датчика и кабеля теплого пола к электрической сети (клик для увеличения)

    Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

    Некоторые особенности укладки ИК пленки

    Правильно надо подключить не только регулятор. Важна сама укладка пленки. Она имеет определенные особенности:

    • Перекрывать нагревательные элементы плинтусами, мебелью или какими-либо декоративными материалами не стоит.
    • Лучше всего позиционировать панели по длине комнаты. Благодаря такому расположению вы сможете существенно уменьшить количество точек, к которым будет подключаться пленка.

    • Элементы нагрева нельзя укладывать слишком близко к силовым линиям. Минимальное расстояние между ними обычно составлять около 5 см.
    • Если в комнате присутствуют другие отопительные приборы, то они располагаются на расстоянии не менее 20 см от инфракрасных нагревательных элементов.

    Особенности подключения электрической системы теплого пола

    Итак, если вы уже определились с типом подогрева и смонтировали систему, можно приступить к ее подключению. Подключение теплого пола к терморегулятору в этом случае осуществляется так:

    1. Определение места расположения терморегулятора. Учтите, что сеть питания должна находиться неподалеку. Лучше, если у вас будет нарисована схема подключения теплого пола. Между розеткой и контроллером нужно расположить автоматический выключатель.
    2. Определение места размещения датчика. Если вы хотите сделать все правильно, то постарайтесь разместить его там, где он не будет закрыт мебелью. Только в этом случае вы сможете добиться от устройства точных показателей.
    3. Если вы укладываете инфракрасный электрический пол, то датчик обязательно расположите с изнаночной стороны пленки. Если вы монтируете кабель, то вам придется заливать его стяжкой. Она может испортить датчик, поэтому в этом случае его нужно защитить при помощи гофрированной трубки. Один ее конец будет размещаться в стяжке, а другой — выходить на поверхность. Это позволит достать датчик в случае необходимости.
    4. Разметка места установки терморегулятора. Если устройство будет встраиваться в стену, вам придется выдолбить для него подходящее отверстие. Накладное изделие прикручивается к основанию при помощи дюбелей с саморезами. Естественно, места для фиксаторов нужно предварительно отметить.

    Электрическая схема подключения нагревательного кабеля к терморегулятору через контактор

  • Определение допустимой мощности регулятора и ее сопоставление с мощностью нагревательных элементов. Она должна быть не меньше той нагрузки, которая впоследствии будет подаваться на нагреватели.
  • Теперь подключите электрический пол к клеммам терморегулятора. Учтите, что при этом должны быть правильно подсоединены фазы. Клеммы следует обжать плоскогубцами. Для большей надежности соединения вы можете несильно простучать их молотком. Старайтесь хорошо заизолировать все соединения клемм с токопроводящими шинами.
  • Проверка устройства. Для начала следует установить самые маленькие температурные параметры на терморегуляторе. Далее, подключите теплый пол к сети питания. Теперь можно включить тумблер нагрева. Далее, следует медленно и плавно поменять температурное значение, увеличить его. После того, как система нагреется до заданной температуры, она должна отключиться. При этом вы услышите негромкий щелчок. Остается только зрительно проверить равномерность нагрева пола.

    • Особенности подключения водяного теплого пола

    Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

    Итак, работа по подключению терморегулятора состоит из таких действий:

    • При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
    • Соедините регулятор и датчик проводами.

    Схема регулирования температуры в системе водяного напольного отопления

    • Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
    • На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

    Если вы все сделали правильно, то устройство будет регулировать работу обогрева без сбоев и проблем. Самостоятельное подключение терморегулятора нужно делать очень осторожно и внимательно. В случае неправильного соединения система обогрева пола будет работать неадекватно, и может быстро выйти из строя. Если вы не уверены в своих силах, лучше обратиться к специалистам. Оставляйте мнения, пожелания, дополнения к статье в комментариях!

    Материалы По Теме:

    Теплый электрический пол под плитку – о выборе системы и технологии монтажа

    Выбор терморегулятора для теплого пола

    Как правило терморегулятор теплого пола покупают отдельно, руководствуясь при этом его функциями, внешним видом и набором опций самой системы обогрева. Терморегулятор теплого пола предназначен для того, чтобы поддерживать на поверхности пола и в самом помещении выбранный температурный режим. Основным принципом работы регулятора теплого пола является выключение системы подогрева после того, как температура в помещении или на поверхности пола достигает определенного заранее уровня. После того, как температура падает хотя бы на один градус, то есть пол начинает остывать, термостат снова включает систему подогрева. Таким образом постоянно наблюдая за температурой, этот прибор помогает значительно сэкономить расход электроэнергии.

    Поддержание постоянного температурного режима — это основная, но далеко не единственная функция терморегулятора теплого пола. С его помощью можно нагреть комнату до заданной температуры к определенному времени. Очень удобно делать это в холодное время года, подогрев помещение вечером, на ночь выключить систему обогрева, а утром к назначенному времени терморегулятор сам нагреет пол и воздух до нужной температуры и вставать будет гораздо комфортней. Для этого вам нужно правильно смонтировать электрический теплый пол .

    Существующие разновидности регуляторов температуры теплого пола

    Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

    1. Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).
    2. Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
    3. Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

    Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

    • простой датчик измерения температуры;
    • инфракрасный датчик измерения температуры пола;
    • встроенный или выносимый датчик измерения температуры воздуха в помещении;
    • двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

    Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

    Каким образом правильно подключить регулятор теплого пола

    Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков. Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

    Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений. Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

    Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

    • контакт № 1 предназначен для подключения фазы от розетки или распределительного щитка;
    • контакт № 2 используется для подсоединения нулевого кабеля к источнику питания;
    • с помощью контакта № 3 подключают нулевой кабель, который ведет к системе подогрева пола;
    • в контакт № 4 подсоединяют фазу, ведущую к системе подогрева;
    • контакты № 6 и № 7 используются для подключения датчика измерения температуры.

    ВАЖНО. Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

    Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

    • проверить правильность подключения всех кабелей в соответствии со схемой, которая находится в паспорте прибора;
    • затем нужно выставить термостат на минимальную температуру;
    • после этого можно подавать напряжение;
    • теперь можно включить тумблер и повернуть регулятор температуры на максимум. При этом происходит подача электричества в контакты № 3 и № 4 и должен послышаться щелчок.

    Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно. Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

    Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

    Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

    Как правильно выбрать терморегулятор теплого пола

    Сейчас существует большой выбор регуляторов теплого пола. Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара.

    Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

    Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

    Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам. Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор. Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

    Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

    Обычно просматривают еще и эти статьи:

    Добрый день. А что можете сказать про прозрачные решётки из поликарбоната?

  • Как наносить жидкие обои на стену

    Если всё делать по инструкции с нанесением проблем нет. Наносила сама серию Ист от Силк пластер, делала даже рисунок в детской. Ложится отлично, смотрится классно.

  • Все способы создания рисунка жидкими обоями

    Делали рисунок в детской с жидкими обоями, использовали российские серии Ист Силк Пластер. Цвета супер, ложатся на стену отличну. Получили удовольствие и мы и дети.

  • Инструкция по установке межкомнатных дверей своими руками

    Спасибо за информацию.Очень помогла.

  • Инструкция по установке межкомнатных дверей своими руками

    Отличная статья! Хочу купить недорогие двери покрытые плёнкой экошпон. И сам установить. Есть ли какие-то ньюансы с которыми могу столкнуться? Так вроде всё понятно.

  • Как установить мойку в столешницу своими руками

    Спасибо за подробную инструкцию по установки мойки!

    • Самые высокие оценки

    Источники: http://www.asutpp.ru/elektrika-v-kvartire/regulyator-teplogo-pola.html, http://polprofy.ru/teplyj-pol/montazh/podklyuchenie-teplogo-pola-k-termoregulyatoru.html, http://kvartirnyj-remont.com/vybor-termoregulyatora-dlya-teplogo-pola.html

    pol-v-dome.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ➤
