Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

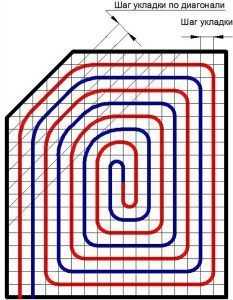

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

• Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.

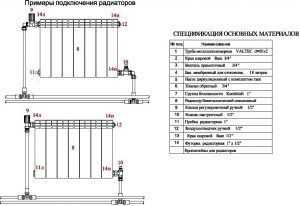

  Спецификация подключения радиатора

• Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
• Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

• энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
• узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.

  Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

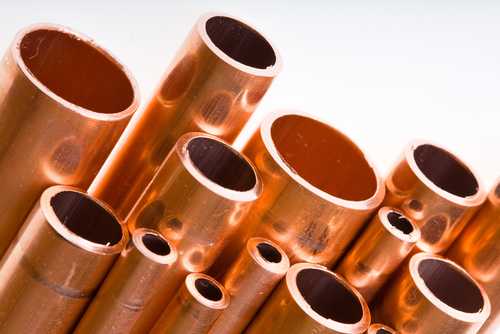

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.
• Полипропилен.

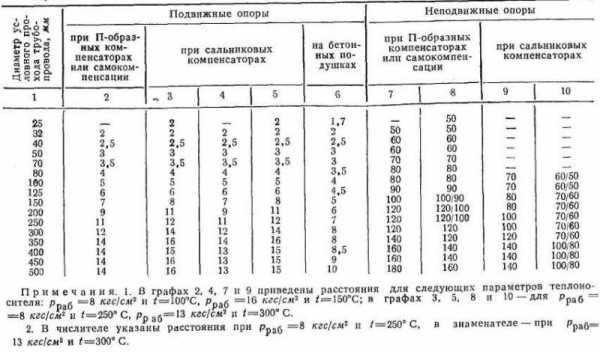

  Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

  Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

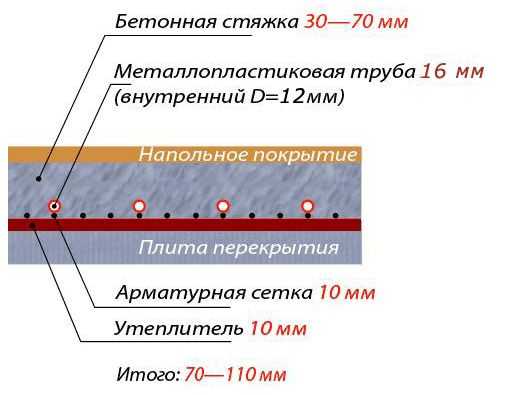

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

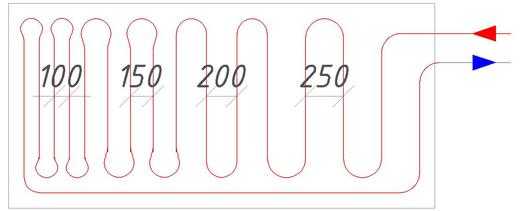

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.

Видео: Простые секреты укладки труб

kaminyn.ru

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

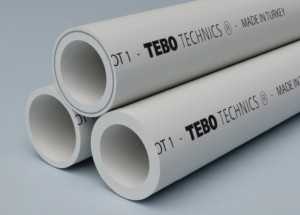

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

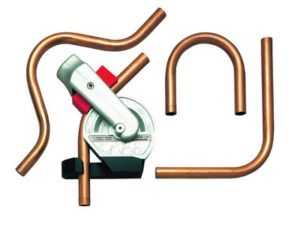

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

1. Линейное расширение не более — 0, 055 мм/мК;
2. Теплопроводность не менее – 0,43 Вт/мК;
3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

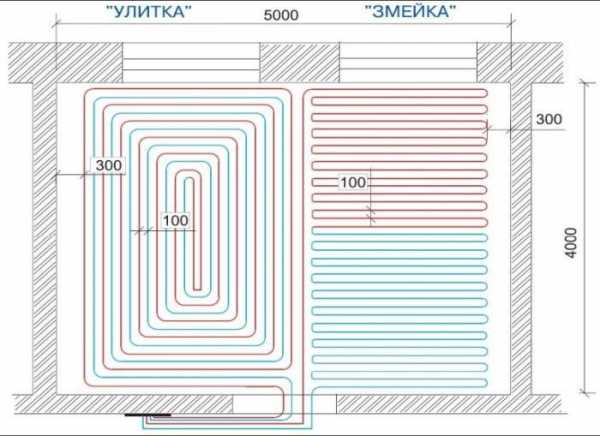

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

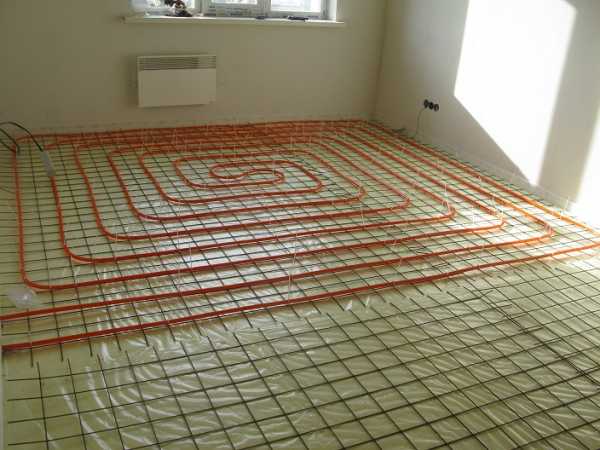

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубы	Максимальная величина трубы
1,6 – 1,7 см.	100 – 102 м.
1,8 – 1,9 см.	120 – 122м.
2 см.	120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см.	Расход рабочего материала на 1 кв.м., м.
10 — 12	10 – 10,5
15 — 18	6,7 – 7,2
20 — 22	5 – 6,1
25 — 27	4 – 4,8
30 — 35	3,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

1. На бумаге рисуется общая площадь помещения.
2. Измеряются размеры габаритной мебели и напольной электротехники.
3. В соответствующем расположении все измерения переносятся на бумагу.
4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

Рассмотрев всю последовательность расчета трубопровода для водяной системы, можно сделать вывод, что выполнить его не так уж и сложно. При его выполнении самое главное придерживаться рекомендуемых норм шага укладки контуров и площадь обогреваемой поверхности. Если же упустить эти показатели из вида, можно будет не только переплатить при покупке рабочего материала, но и не получить желаемого обогрева жилого помещения. AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Шаг укладки и способы укладки теплых полов ~ Первоисточник

Наиболее замечательным свойством водяного теплого пола, по сравнению с другими системами отопления, является комфорт, создаваемый в помещении за счет формирования оптимального для человека температурного поля. К сожалению, подавляющее большинство компаний, занимающихся монтажом теплых полов, не могут провести качественный расчет системы, и поэтому предлагают дополнительные средства отопления в виде радиаторов или конвекторов даже в современных энергоэффективных домах. Наиболее важными характеристиками, влияющими на эффективность системы, являются шаг укладки и способ укладки труб теплого пола. Правильный выбор этих параметров при проведении проектных работ позволяет существенно увеличить эффективность системы отопления и отказаться от дополнительных средств отопления, сохранив тем самым, основные достоинства водяного теплого пола. При этом, необходимо соблюдать условие непревышения максимально допустимой температуры поверхности пола. Конечно, качественный проект системы отопления предполагает применение качественного оборудования.

Компания «Первоисточник» входит в международную группу компаний Термотех и представляет системы водяных теплых полов шведского производителя на Украине. Богатейший опыт компании Термотех в разработке нового эксклюзивного оборудования и проектированию систем напольного отопления позволил установить водяной теплый пол как полноценную и единственную систему отопления на тысячах объектах в различных странах Европы и Азии с различными климатическими условиями.

Поэтому, если Вам скажут, что ваш дом невозможно отопить только теплым полом, без дополнительного применения радиаторов, конвекторов или фанкойлов, Вы должны задуматься. Если дом старый и не имеет утепления (тепловые потери составляют более 100 Вт/м²), возможно, это так. Но, если дом построен по современным технологиям или имеет хотя бы незначительную теплоизоляцию стен и кровли, и в нем установлены стеклопакеты, у Вас есть повод усомниться в компетентности проектировщика. Вероятнее всего этот человек не владеет необходимыми знаниями для качественного расчета водяного теплого пола.

Наш опыт показывает, что для любого сравнительно утепленного дома (с тепловыми потерями менее 70-80 Вт/м²) возможна организация отопления с помощью любой системы водяного теплого пола. Если тепловые потери лежат в диапазоне от 80 Вт/м² до 100 Вт/м², напольное отопление возможно только при помощи бетонной системы с применением определенных технических решений.

При грамотном проектировании системы отопления на базе водяного теплого пола решается достаточно большое количество задач связанных с тепловыми и гидравлическими расчетами, а также выбором технических решений и инженерных подходов.

Одна из основных задач — это выбор типа системы (бетонная или настильная), а также способа и шага укладки труб контуров водяного теплого пола. Именно эти параметры определяют возможность использования теплого пола в качестве полноценной единственной системы отопления в конкретном помещении. Выбор этих параметров проводится с учетом предназначения помещения и величины тепловых потерь.

www.pervoistochnik.com.ua

как выбрать, шаг укладки, схема и расстояние, расчет и виды

Одной  из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

Трубы для теплого водяного пола

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под теплый водяной пол. Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Далеко не каждый вариант способен удовлетворять ряду требований, обусловленных самой спецификой монтажа, а также эксплуатации выбранной отопительной системы:

• ВГП трубы категорически не подходят для теплого водяного пола , поскольку в закрытых контурах по строительным нормам и правилам не разрешается применять прямо- или спиральношовный сварной пайпинг, такие варианты имеют большой вес, что существенно увеличивает нагрузку на перекрытия, а также подвержены коррозии, засорению солями с сужением просвета;
• укладка труб для теплого водяного пола должна осуществляться с минимумом сращиваний, которые являются «слабыми» местами, способными рано или поздно дать течь, для ликвидации которой придется поднимать декоративное покрытие, удалять залитую стяжку;
• материал, диаметр, длина, схема укладки труб для водяного теплого пола должны обеспечивать невысокое гидравлическое сопротивление, способное значительно понизить экономичность и эффективность системы отопления;
• комплектующие должны быть механически прочными, не подверженными термической деформации, отличаться идеально гладкой внутренней поверхностью.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без заливки, стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

Рекомендации для расчетов

С целью уменьшения гидравлического сопротивления системы, повышения эффективности ее работы, специалисты рекомендуют придерживаться соотношений между диаметром трубы для теплого водяного пола и длиной контура:

• 16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
• 20 мм – до 80-90 м;
• 25 мм – до100-120 м.

Чем больше расстояние между трубами водяного теплого пола, или шаг в каждом контуре, тем больший диаметр труб выбран.

В расчете сколько трубы теплый пол водяной потребует, необходимо определиться с количеством контуров. Существует правило, согласно которому площадь, обогреваемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Выбор по типу

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

• Медный пайпинг – наиболее дорог, укладка требует специальных знаний и оборудования, однако только данный тип характеризуются отличным коэффициентом теплоотдачи, прочностью, долговечностью, коррозионной инертностью, пластичностью (при определенных условиях может быть изогнут без сращений).Однако ответ специалистов, какие трубы лучше для теплого водяного пола, остается однозначным.
• Гофрированная нержавейка – такие трубки для теплого водяного пола не подвержены коррозии, могут быть дополнительно защищены полимерным покрытием, гибки, стабильны в размерах и свойствах, механически прочны, единственный    вид, отличающийся совершенной системой соединительных фитингов (риск протечки исключен).Из минусов можно отметить довольно высокую стоимость и пока еще малую распространенность.
• Сшитый полиэтилен – одни из лучших труб для теплого водяного пола в виду их гибкости и прочности.Также обеспечивается возможность повышения температуры теплоносителя. Соединение осуществляется методом обжима с помощью специального инструмента и особых фитингов.Для бытового использования, в частности, для укладки контуров для обогрева небольших помещений это хороший вариант. Из минусов – цена, а также то, что раскладка труб водяного теплого пола потребует определенной сноровки в их закреплении.
• Металлопластик, или полипропилен для горячей воды – наиболее бюджетный и распространенный вариант, тем не менее, при реализации которого не обходится без пайки и стыков.Теплопроводность на среднем уровне, а потому высокой теплоотдачи ждать не приходится, что снижает потенциальный КПД теплого пола. Прочность и долговечность высокие.

Сегодня рейтинг трубы для водяного теплого пола возглавляют варианты из сшитого полиэтилена. Более того, некоторые разновидности разработаны специально для применения в системах отапливаемого водяного пола.

Расчет перед укладкой

Как рассчитать трубу на теплый водяной пол? После того как принято решение, какую трубу выбрать для теплого водяного пола, нужно определить общий расход, учитывая все потери.

Необходимо определиться со схемой укладки. Существует 2 основных варианта – змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом размеров помещения в масштабе составляется схема раскладки контуров. Расчеты, скорее всего, придется делать несколько раз. А потому в расчете труб теплого пола водяного калькулятор онлайн сможет оказать неоценимую помощь.

Схема должна включать расположение мебели. Под крупной тяжелой мебелью обустройство встроенного отопления нецелесообразно.

Расстояние от стены до первой нитки – от 20 см и более. Определить какое расстояние между трубами водяного теплого пола (шаг) можно исходя из размера диаметра, а также требуемой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительная, основная).

Для того чтобы избежать неравномерного прогрева и холодных зон, шаг трубы для теплого водяного пола не должен превышать 35 см. 16-миллиметрового диаметра хватает для нормального прогрева до 15 см поверхности в обе стороны.

Заключение

Определить, какие трубы нужны для теплого водяного пола, можно самостоятельно. Однако правильно рассчитать метраж, а также выбрать оптимальную схему и шаг укладки труб водяного теплого пола поможет опыт специалиста.

netholodu.com

Труба для теплого пола, расчет длины, диаметра, шага укладки

В современном мире все уже знают и понимают, что такое теплый пол, и этим точно никого не удивишь. Почти в каждом частном доме, где есть автономная система теплоснабжения, собственники собираются устанавливать водяной пол самостоятельно – если это предусматривается проектом. Безусловно, в квартире система водяных полов может быть установлена, но это сказано с очень большой натяжкой, так как не каждая управляющая компания разрешит вам выполнить для своих «прихотей» реконструкцию центральной отопительной системы жилого дома, а монтаж дополнительного автономного котла для таких систем отопления вероятней всего окажется очень дорогим.

Теплый водяной пол

Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.

Способы установки системы

Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.

Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.

Система монтажа «Бетонная»

В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.

Рекомендуем к прочтению:

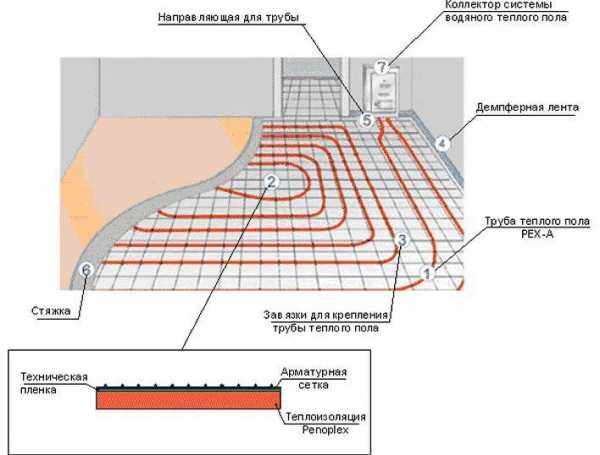

Схема водяного пола

Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.

Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.

Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.

Укладка пенопласта на черновой пол

В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.

Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.

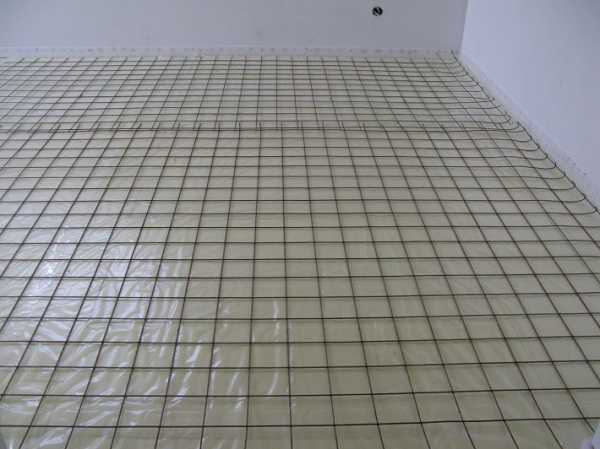

Армирование сеткой с ячейкой 150х150 мм

Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.

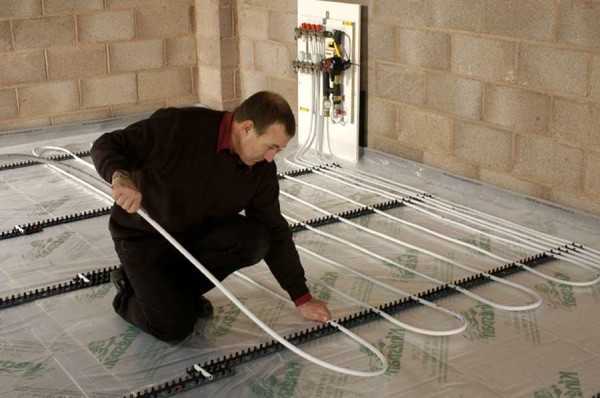

Монтаж трубопровода теплого водяного пола

Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.

Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.

Количество трубы для теплого пола рассчитывается следующим образом — на 1 м² поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.

Рекомендуем к прочтению:

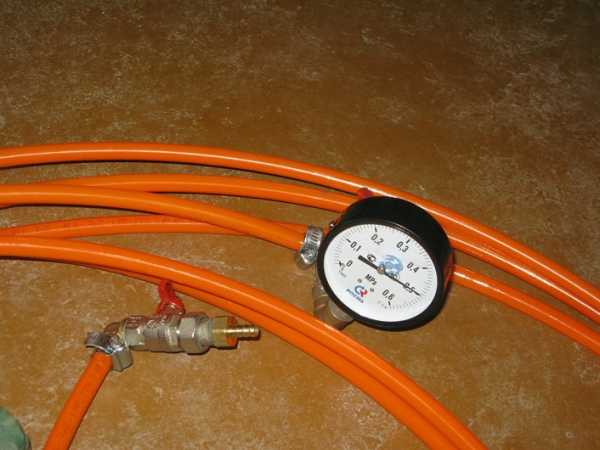

Проведение опрессовки под рабочим давлением

Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.

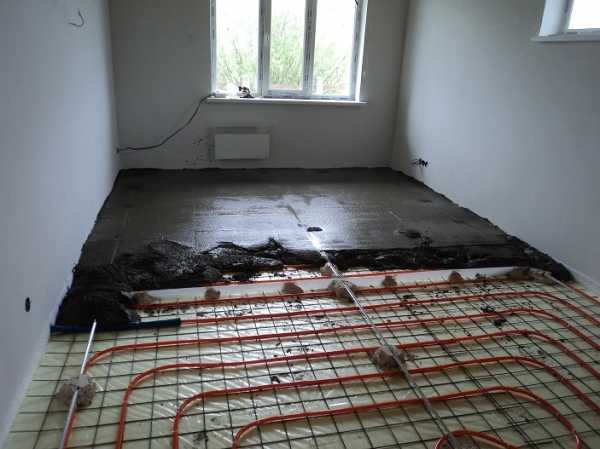

Заливка бетонным раствором

Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).

Система монтажа «Полистирольная»

Такая система считается легкой в установке, так как предполагает установку полистирольных плит на  имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)),  на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.

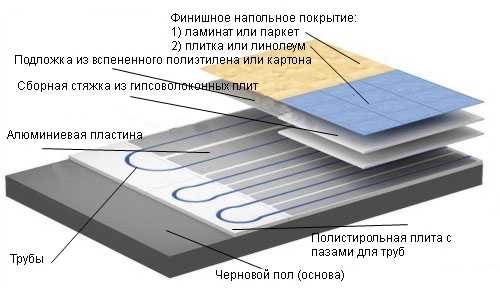

Монтаж трубы теплого водяного пола на специальные полистирольные плиты с зажимами

Расчет теплого водяного пола

Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.

Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.

Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.

В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП)  для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.

Расход трубы теплого пола при монтаже

И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.

centro-pol.ru

Энциклопедия сантехника Шаг укладки и способы укладки теплого пола

Наиболее замечательным свойством водяного теплого пола, по сравнению с другими системами отопления, является комфорт, создаваемый в помещении за счет формирования оптимального для человека температурного поля. К сожалению, подавляющее большинство компаний, занимающихся монтажом теплых полов, не могут провести качественный расчет системы, и поэтому предлагают дополнительные средства отопления в виде радиаторов или конвекторов даже в условиях современных энергоэффективных домов. Наиболее важными характеристиками, влияющими на эффективность системы, являются шаг укладки и способ укладки труб теплого пола. Правильный выбор этих параметров при проведении проектных работ позволяет существенно увеличить эффективность системы отопления и отказаться от дополнительных средств отопления, сохранив тем самым, основные достоинства водяного теплого пола. При этом, необходимо соблюдать условие непревышения максимально допустимой температуры поверхности пола. Конечно, качественный проект системы отопления предполагает применение качественного оборудования. Поэтому, если Вам скажут, что ваш дом невозможно отопить только теплым полом, без дополнительного применения радиаторов, конвекторов или фанкойлов, Вы должны задуматься. Если дом старый и не имеет утепления (теплопотери составляют более 100 Вт/м2), то, возможно, это так. Но, если дом построен по современным технологиям или имеет хотя бы незначительную теплоизоляцию стен и кровли и в нем установлены стеклопакеты, у Вас есть повод усомниться в компетентности проектировщика. Вероятнее всего этот человек не владеет необходимыми знаниями для качественного расчета водяного теплого пола. Наш опыт показывает, что для любого сравнительно утепленного дома (с теплопотерями менее 70-80 Вт/м2) возможна организация отопления с помощью любой системы водяного теплого пола. Если теплопотери лежат в диапазоне от 80 Вт/м2 до 100 Вт/м2, напольное отопление возможно только при помощи бетонной системы с применением определенных технических решений. При грамотном проектировании системы отопления на базе водяного теплого пола решается достаточно большое количество задач связанных с тепловыми и гидравлическими расчетами, а также выбором технических решений и инженерных подходов. Одна из основных задач — это выбор типа системы (бетонная или настильная), а также способа и шага укладки труб контуров водяного теплого пола. Именно эти параметры определяют возможность использования теплого пола в качестве полноценной единственной системы отопления в конкретном помещении. Выбор этих параметров проводится с учетом предназначения помещения и величины тепловых потерь. Какие способы укладки существуют Существуют два основных способа укладки труб контуров водяного теплого пола — «змейка» и «улитка» (другие названия «спираль» или «ракушка»). Преимущество «змейки» — это простота проектирования и укладки, поэтому такой способ получил большее распространение в западных странах. Недостатки способа — больший перепад температур пола по помещению, что приводит к эффекту температурно-«полосатого» пола, когда чувствуется различная температура участков пола, соответствующих входу и выходу контуров. Из-за этого снижается степень комфортности, а также возникает вероятность (если теплопотери велики) превышения температуры отдельных участков пола допустимых значений по СНиП 41-01-2003, согласно которому средняя температура полов помещений с постоянным пребыванием людей не должна превышать 26°С, а полов помещений с временным пребывание людей — 31°С. Для снижения эффекта температурной «полосатости», при проектировании вводится ограничение на максимальный перепад температур теплоносителя (не более 5°С) на входе и выходе греющих контуров, что также накладывает ограничения на максимальную снимаемую мощность. Поэтому способ укладки змейкой применяется в основном в помещениях с малыми теплопотерями или на промышленных предприятиях. Способ укладки «улиткой» («спиралью») получил наибольшее распространение в России и Украине. Единственный недостаток способа — более сложное проектирование и более трудоемкий монтаж. Основное преимущество — это равномерное распределение температуры по поверхности пола, которое достигается за счет последовательного чередования подающих (более горячих) и обратных (более холодных) труб. Усреднение температуры происходит в распределителях тепла, в качестве которых выступает или бетонная стяжка (с соблюдением минимальной толщины стяжки 50 мм) или алюминиевые пластины (для безбетонных настильных систем). Такой способ укладки позволяет значительно увеличить снимаемую отопительную нагрузку с теплого пола за счет увеличения допустимого перепада температур (напор/обратка) до 10°С, а для систем с большой мощностью (например, для систем снеготаяния) до 25°С. Как правильно выбрать шаг укладки Следующий параметр рассматриваемой системы отопления — шаг укладки труб контуров водяного теплого пола (расстояние между трубами контуров теплого пола). Это один из важнейших параметров и от его выбора зависит правильность работы всей системы. От шага укладки зависит тепловая нагрузка, которую сможет обеспечить водяной теплый пол, а также равномерность распределения температуры по поверхности пола. При увеличении шага укладки необходимо также увеличивать температуру подающегося в систему теплоносителя для получения требуемой расчетной средней температуры поверхности пола. Величина шага укладки находится в диапазоне значений от 50 до 600 мм. Наиболее часто используемые значения шага: 150, 200 и 300 мм. Выбор шага укладки, как правило, производится в зависимости от типа помещения и от величины его расчетной тепловой нагрузки. Возможны варианты укладки с постоянным и переменным шагом. Так, при отопительной нагрузке менее 50 Вт/м2, допустимо укладывать водяной теплый пол с постоянным шагом равным 300 мм. При высоких отопительных нагрузках (более 80 Вт/м2), а также в санузлах и в помещениях, где предъявляются жесткие требования к равномерности температуры поверхности пола, рекомендованный шаг укладки составляет 150 мм. В остальных, промежуточных случаях, как правило, берется переменный шаг укладки — в краевых зонах (вдоль наружных стен, где имеют место наибольшие теплопотери) используется более частый шаг укладки, а во внутренних зонах помещений — более редкий. Количество рядов с меньшим шагом определяется в процессе проектирования системы. Укладка с шагом 200 мм обычно применяется в больших промышленных помещениях, а также в аквапарках и бассейнах. При этом, как правило, в качестве контуров теплого пола используется труба диаметром 20 мм.   Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление, то оставте Ваше Имя и Email.   Все о дачном доме         Водоснабжение                 Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.                 Неисправности скважинной автоматической системы водоснабжения.                 Водозаборные скважины                         Ремонт скважины? Узнайте нужен ли он!                         Где бурить скважину – снаружи или внутри?                         В каких случаях очистка скважины не имеет смысла                         Почему в скважинах застревают насосы и как это предотвратить                 Прокладка трубопровода от скважины до дома                 100% Защита насоса от сухого хода         Отопление                 Обучающий курс. Водяной теплый пол своими руками. Для чайников.                 Теплый водяной пол под ламинат         Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМ Водяное отопление         Виды отопления         Отопительные системы         Отопительное оборудование, отопительные батареи         Система теплых полов                 Личная статья теплых полов                 Принцип работы и схема работы теплого водяного пола                 Проектирование и монтаж теплого пола                 Водяной теплый пол своими руками                 Основные материалы для теплого водяного пола                 Технология монтажа водяного теплого пола                 Система теплых полов                 Шаг укладки и способы укладки теплого пола                 Типы водных теплых полов         Все о теплоносителях                 Антифриз или вода?                 Виды теплоносителей (антифризов для отопления)                 Антифриз для отопления                 Как правильно разбавлять антифриз для системы отопления?                 Обнаружение и последствия протечек теплоносителей         Как правильно выбрать отопительный котел         Тепловой насос                 Особенности теплового насоса                 Тепловой насос принцип работы Про радиаторы отопления         Способы подключения радиаторов. Свойства и параметры.         Как рассчитать колличество секций радиатора?         Рассчет тепловой мощности и количество радиаторов         Виды радиаторов и их особенности Автономное водоснабжение         Схема автономного водоснабжения         Устройство скважины Очистка скважины своими руками Опыт сантехника         Подключение стиральной машины Полезные материалы         Редуктор давления воды         Гидроаккумулятор. Принцип работы, назначение и настройка.         Автоматический клапан для выпуска воздуха         Балансировочный клапан         Перепускной клапан         Трехходовой клапан                 Трехходовой клапан с сервоприводом ESBE         Терморегулятор на радиатор         Сервопривод коллекторный. Выбор и правила подключения.         Виды водяных фильтров. Как подобрать водяной фильтр для воды.                 Обратный осмос         Фильтр грязевик         Обратный клапан         Предохранительный клапан         Смесительный узел. Принцип работы. Назначение и расчеты.                 Расчет смесительного узла CombiMix         Гидрострелка. Принцип работы, назначение и расчеты.         Бойлер косвенного нагрева накопительный. Принцип работы.         Расчет пластинчатого теплообменника                 Рекомендации по подбору ПТО при проектировании объектов теплоснабжения                 О загрязнение теплообменников         Водонагреватель косвенного нагрева воды         Магнитный фильтр – защита от накипи         Инфракрасные обогреватели         Радиаторы. Свойства и виды отопительных приборов.         Виды труб и их свойства         Незаменимые инструменты сантехника Интересные рассказы         Страшная сказка о черном монтажнике         Технологии очистки воды         Как выбрать фильтр для очистки воды         Поразмышляем о канализации         Очистные сооружения сельского дома Советы сантехнику         Как оценить качество Вашей отопительной и водопроводной системы? Профрекомендации         Как подобрать насос для скважины         Как правильно оборудовать скважину         Водопровод на огород         Как выбрать водонагреватель         Пример установки оборудования для скважины         Рекомендации по комплектации и монтажу погружных насосов         Какой тип гидроаккумулятора водоснабжения выбрать?         Круговорот воды в квартире         фановая труба         Удаление воздуха из системы отопления Гидравлика и теплотехника         Введение         Что такое гидравлический расчет?         Физические свойства жидкостей         Гидростатическое давление         Поговорим о сопротивлениях прохождении жидкости в трубах         Режимы движения жидкости (ламинарный и турбулентный)         Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе         Местные гидравлические сопротивления         Профессиональный расчет диаметра трубы по формулам для водоснабжения         Как подобрать насос по техническим параметрам         Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.         Гидравлические потери в гофрированной трубе         Теплотехника. Речь автора. Вступление         Процессы теплообмена         Тплопроводность материалов и потеря тепла через стену         Как мы теряем тепло обычным воздухом?         Законы теплового излучения. Лучистое тепло.         Законы теплового излучения. Страница 2.         Потеря тепла через окно         Факторы теплопотерь дома         Начни свое дело в сфере систем водоснабжения и отопления         Вопрос по расчету гидравлики Конструктор водяного отопления         Диаметр трубопроводов, скорость течения и расход теплоносителя.         Вычисляем диаметр трубы для отопления         Расчет потерь тепла через радиатор         Мощность радиатора отопления         Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704         Расчет теплопотерь через ограждающие конструкции                 Найти теплопотери через чердак и узнать температуру на чердаке         Подбираем циркуляционный насос для отопления         Перенос тепловой энергии по трубам         Расчет гидравлического сопротивления в системе отопления         Распределение расхода и тепла по трубам. Абсолютные схемы.         Расчет сложной попутной системы отопления                 Расчет отопления. Популярный миф                 Расчет отопления одной ветки по длине и КМС                 Расчет отопления. Подбор насоса и диаметров                 Расчет отопления. Двухтрубная тупиковая                 Расчет отопления. Однотрубная последовательная                 Расчет отопления. Двухтрубная попутная         Расчет естественной циркуляции. Гравитационный напор         Расчет гидравлического удара         Сколько выделяется тепла трубами?         Собираем котельную от А до Я…         Система отопления расчет         Онлайн калькулятор Программа расчет Теплопотерь помещения         Гидравлический расчет трубопроводов                 История и возможности программы – введение                 Как в программе сделать расчет одной ветки                 Расчет угла КМС отвода                 Расчет КМС систем отопления и водоснабжения                 Разветвление трубопровода – расчет                 Как в программе рассчитать однотрубную систему отопления                 Как в программе рассчитать двухтрубную систему отопления                 Как в программе рассчитать расход радиатора в системе отопления                 Перерасчет мощности радиаторов                 Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана                 Расчет гидравлического разделителя (гидрострелка) в программе                 Расчет комбинированной цепи систем отопления и водоснабжения                 Расчет теплопотерь через ограждающие конструкции                 Гидравлические потери в гофрированной трубе         Гидравлический расчет в трехмерном пространстве                 Интерфейс и управление в программе                 Три закона/фактора по подбору диаметров и насосов                 Расчет водоснабжения с самовсасывающим насосом                 Расчет диаметров от центрального водоснабжения                 Расчет водоснабжения частного дома                 Расчет гидрострелки и коллектора                 Расчет Гидрострелки со множеством соединений                 Расчет двух котлов в системе отопления                 Расчет однотрубной системы отопления                 Расчет двухтрубной системы отопления                 Расчет петли Тихельмана                 Расчет двухтрубной лучевой разводки                 Расчет двухтрубной вертикальной системы отопления                 Расчет однотрубной вертикальной системы отопления                 Расчет теплого водяного пола и смесительных узлов                 Рециркуляция горячего водоснабжения                 Балансировочная настройка радиаторов                 Расчет отопления с естественной циркуляцией                 Лучевая разводка системы отопления                 Петля Тихельмана – двухтрубная попутная                 Гидравлический расчет двух котлов с гидрострелкой                 Система отопления (не Стандарт) – Другая схема обвязки                 Гидравлический расчет многопатрубковых гидрострелок                 Радиаторная смешенная система отопления – попутная с тупиков                 Терморегуляция систем отопления         Разветвление трубопровода – расчет         Гидравлический расчет по разветвлению трубопровода         Расчет насоса для водоснабжения         Расчет контуров теплого водяного пола         Гидравлический расчет отопления. Однотрубная система         Гидравлический расчет отопления. Двухтрубная тупиковая         Бюджетный вариант однотрубной системы отопления частного дома         Расчет дроссельной шайбы         Что такое КМС? Конструктор технических проблем         Температурное расширение и удлинение трубопровода из различных материалов Требования СНиП ГОСТы         Требования к котельному помещению Вопрос слесарю-сантехнику Полезные ссылки сантехнику — Сантехник – ОТВЕЧАЕТ!!! Жилищно коммунальные проблемы Монтажные работы: Проекты, схемы, чертежи, фото, описание. Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Каким образом выполнить монтаж труб теплого пола водяного типа

Зачастую после горячего душа приходилось ступать на холодный кафель. Это уж точно никому не приятно. Данная ситуация может возникнуть даже на кухне или в других помещениях жилища. Не сыграет тут роли напольное покрытие. Избежать такой проблемы можно, если качественно устроить систему теплого водяного пола. Самое главное в данной ситуации правильно выбрать конкретную систему укладки отопительных приборов, чтобы радоваться результату в процессе эксплуатации.

Понятие

Теплый пол относят к одной из систем, благодаря которой происходит отопление комнаты в доме или квартире. Основная особенность заключается в том, что все элементы нагрева монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в помещении, а также не портить его эстетический внешний вид.

До начала рассмотрения системы водяного теплого пола, следует определиться с устройством системы водяного обогрева при помощи классических радиаторов. Воздух после нагрева стремительно поднимается вверх. Следовательно, на тело он точно не попадает, тем более на пол. Основная масса тепла будет расположена около самих радиаторов, а также в области потолка.



Теплый водяной пол позволяет справиться с этими всеми проблемами. Все тепло начинает подниматься с пола, следовательно, первоначально нагреваются ноги и все тело человека. До потолка тепла почти не доходит. К тому же все нагревательные элементы располагаются равномерно по всей плоскости в помещении. Высота содержания тепла ориентировочно будет составлять 2 метра.

Именно такой вариант будет самым комфортным для человека. Ноги будут всегда на теплой поверхности, что не позволит теряться теплу через стопы.

Не смотря на то, что стоимость монтажа водяного варианта отопления, по сравнению с электрическим, заметно выше, все же процесс эксплуатации куда экономней. К тому же водяной теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. Ведь цена электроэнергии куда выше стоимости жидкости, протекающей по трубопроводу.

Схема «улитка»

Иначе данную схему расположения трубопровода в теплом полу называют спиралью. Относится к числу экономных вариантов, обладающих эффективностью в плане передачи тепла от способа укладки труб теплого пола. Популярность постоянно увеличивается и спрос растет.

Монтаж труб выполняется по периметру помещения, начиная от стен и приближаясь к его центральной части. Радиус при этом сокращается. Основное достоинство такой системы заключается в том, что тепло по носителю распределяется равномерно, сокращает до минимума теплопотери, а также исключает вероятность появления в полу тепловых ям. Шаг распределения труб может составлять минимум 10 мм, и доходить до любого выбранного расстояния. Это также можно отнести к положительным качествам. С самого начала появления способа укладки теплого пола «улитка» он не перестал считаться самым надежным, востребованным, самым работающим.

Так как в процессе монтажа трубы практически не изгибаются относительно первоначального положения, то и сама работа не занимает много времени и не отнимает сил. Если будет такое желание, то все работы можно произвести собственными силами без привлечения строительных бригад и лишней траты денег.

Вариант обладает универсальностью, так как укладка труб для теплого водяного пола может производиться в зонах края помещения – веранды, уличные двери, большие окна и т.д. Как только человек входит в помещении с улицы, то он оказывается в тепле и уюте. Любые площади комнат, а также их формы могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно выполнить несколько витков, которыми обогнуть, например диван или установленный шкаф.

Способы утепления внешних стен дома

Еще один плюс такой системы – в работе можно использовать совершенно различный шаг между трубами. Может доходить до того, что шаг будет составлять 10-15 см. Тепла будет достаточно для всего помещения. Каждый квадратный метр площади даже в таком случае передает порядка 60-65 Вт мощности. Нормой для отопления является 45 Вт. То есть, происходит запас мощности почти до 50%.

«Змейка»

Есть некоторые недостатки, с которыми можно столкнуться при использовании схемы расположения труб теплого водяного пола «змейка». Основной из них – большие теплопотери за счет того, что подача носителя тепла осуществляться от одного источника. Пока он дойдет до конца системы, носитель очень сильно остынет. Следовательно, тепло будет сохраняться только на тех участках, где начинается исход подачи. Горячий пол будет остывать по мере отдаления от источника.

К одному из минусов можно отнести трудный процесс монтажа. Труба изгибаться может до 180 градусов. Шаг в таком случае между трубами может доходить до 20 см. У Улитки он составляет минимум 10 мм. Потери можно сократить, создав кольцо на окончании петли. Но тогда придется приложить еще больше усилий в процессе монтажа.

Универсальным шагом можно считать 15 см, а если это краевые зоны (у стен, у входных дверей) – 10 см. Можно справиться с потерей тепла. Но тогда надо выполнить разновидность системы — двойную змейку. Если и будет несколько лучше отапливаться помещение, то процесс монтажа все равно относится к числу трудоемких. Для наглядности можно просмотреть схему укладки теплого водяного пола на чертеже.

Зачастую система укладки труб «змейка» применяется для того, чтобы выровнять смежные зоны различных контуров. Лишь изредка – для монтажа в сантехнических зонах. Очень проблематично будет обходить большое количество приборов, которыми могут быть унитазы, раковины и все такое. К тому же такие помещения очень часто незначительной площади, что также негативно отражается на устройстве всей схемы теплого водяного пола. Тут уже лучше воспользоваться укладкой «спирали».

«Змейка» чаще всего выполняется в центральной части комнаты жилья, если при этом отсечены краевые зоны. Распределение температуры в таком случае является наиболее оптимальным и рациональным. При необходимости некоторые участки, которые не обязательны для прогрева, могут быть обведены системой теплого водяного пола.

Комбинированный способ

Когда нет возможности выбрать конкретный вариант расположения труб в системе, лучше всего прибегнуть к комбинированному способу укладки теплого водяного пола. Здесь несколько схем демонстрируется в одном монтаже. Возможно даже дублирование одной из схем – двойная «улитка» или некоторое количество «змеек». Но для этого необходима соответствующая планировка комнаты, позволяющая выполнять все эти действия.

Существуют определенные участки, которые не требует сильного прогрева. Это может быть вход в помещение. Здесь подойдет и «змейка», а вот в центральной части комнаты – «улитку», так как она концентрирует собой всю возможную энергию, которую передает в последующем людям, находящимся на ней.

Комбинировать можно не только схемы, но и разные типы теплого пола – водяного и электрического. Не всегда можно включить центральное отопления и чувствовать себя комфортно в летнее время при сырой и влажной погоде, при низких температурах. Оно может отключаться и в таком случае отлично подойдет автономная работа водяного теплого пола.

До самого монтажа лучше всего сделать схематическую зарисовку планируемого варианта устройства теплого пола, где отразить конкретные участки для повышенного прогрева, выделить малозначительные зоны и другие проблемные вопросы. Это не только позволит выбрать конкретный вариант устройства труб в системе теплого пола, но и даст возможность произвести монтаж теплого водяного пола с наибольшей эффективностью.

Технологии укладки труб

Кроме непосредственного расположения труб системы теплого водяного пола стоит понимать, что есть и технологии, по которым производиться последующее закрытие всего трубопровода для непосредственного использования. Среди них выделяют:

Заключение

Изучив все способы и технологии укладки труб в системе водяного теплого пола, можно обратить внимание на какой-то конкретно вариант. Все будет исходить из основания пола в помещении, а также выбранных труб, их материала. При этом не малое значение сыграет площади комнаты, где проводиться отопительная система, а также финансовых возможностей.

Наиболее универсальный способ настила труб в системе теплого водяного пола является способ «улитка». Здесь появляется не только экономия в процессе эксплуатации, но и равномерное распределение тепла по всей плоскости в комнате. Не придется искать место, где наступить, чтобы оказаться в тепле. На это не смогут повлиять погодные условия, пора года, а также наличие центрального отопления или его отсутствие.

Если нет уверенности в итоговом положительном результате, когда работы проводятся впервые, лучше обратиться к специалисту, который способен выполнить все в короткие сроки и наивысшим качеством.

sdelalremont.ru
