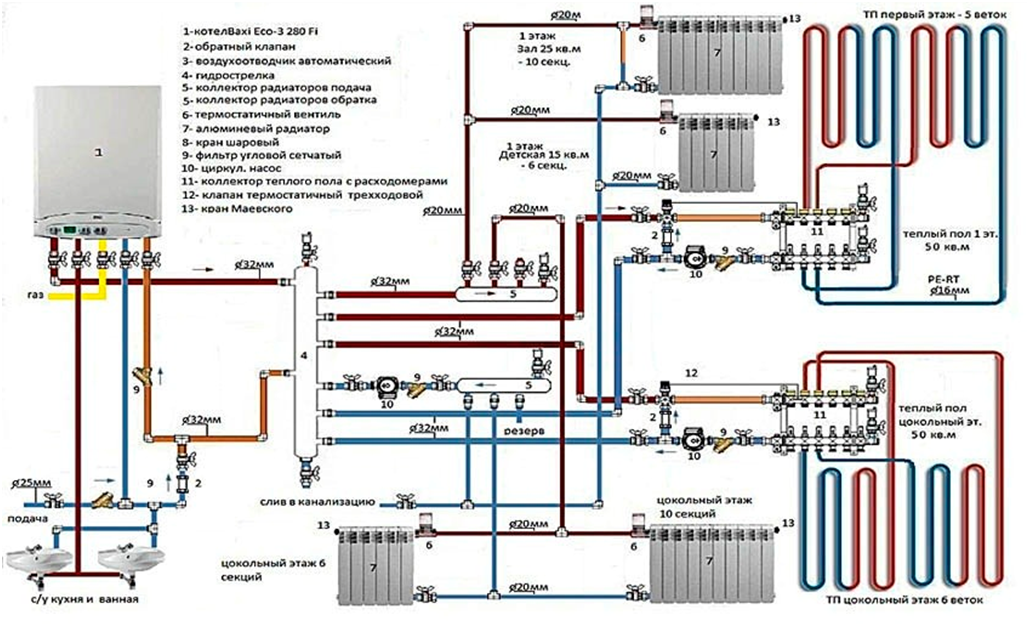

Схема подключения теплого пола к системе отопления в частном доме: Схема теплого водяного пола в частном доме, подключение теплого пола к системе отопления

Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

• 1 Принципы технологии подключения теплого пола к системе отопления
• 2 Материалы для устройства теплого водяного пола
• 3 Трубы
• 4 Коллектор
• 5 Теплоизоляционная подложка
• 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
• 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
• 8 Преимущества и недостатки теплого пола от существующего отопления
• 9 Видео: Монтаж однотрубной системы отопления с теплыми полами

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

• к существующим радиаторам нужно произвести подключение коллекторного узла;
• температуру теплоносителя необходимо уменьшить как минимум до +55°С;
• устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

• с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия; Укладка фольгированной подложки под теплый пол
• пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро; Пенополистирольные плиты для водяного теплого пола
• минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче. Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

• однотрубная схема.
  Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана; Однотрубная система водяного отопления
• двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов; Двухтрубная система водяного отопления
• схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов. Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

• нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
• применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапана
• использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
• внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

• оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный ввод
• создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
• для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
• при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
• используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Как подключить теплый пол к отоплению в частном доме

Теплый пол — распространенный и удобный способ отопления комнаты, при этом затраты регулируются в зависимости от того, какая схема подключения выбрана. Применяют водяные трубы из металлопластика, полипропилена или ставят нержавеющие коллекторы. Помимо труб в системе есть много других конструктивных узлов и элементов, которые подключают к источнику тепла различными методами.

Содержание

1. Особенности обустройства водяного теплого пола
2. Схемы подключения теплого пола
3. Как подключить теплый пол к отоплению в частном доме
4. Монтаж от трехходового клапана
5. Разводка от смесительно-насосного узла
6. Подключение от радиатора

Особенности обустройства водяного теплого пола

Основа — трубы с нагретой водой, обогревающие поверхность пола. Степень обогрева зависит от теплопроводности покрывающих материалов. Предусмотрены некоторые ограничения по подключению водяного теплого пола к котлу, чтобы предупредить протечки и опасные ситуации. Специалисты не рекомендуют ставить теплые водяные трубы в полу выше первого этажа, поэтому такие варианты разрешены только в частном доме и на начальном уровне многоэтажек.

Подключение теплого пола к системе отопления в частном доме имеет преимущества:

• Можно обогревать помещение значительной площади, при сниженных затратах, если технологически правильно организовать схему и вариант подключения к источнику тепла.
• Теплые полы ставят в качестве дополнительного отопления, но иногда такую систему рассматривают как основную.
• Отмечают равномерный прогрев основания по всей плоскости, отсутствие перегрева отдельных участков.
• Водяные полы работают в системе пола около 30 лет без нарушения функциональности.
• Водяной теплый пол можно совместить с разными отопительными системами и котлами (газовым, на твердом и жидком топливе).
• Терморегулятор и современные датчики координируют температуру и время отключения.

Основное

16. 67%

Есть пара радиаторов

16.67%

Дополнительное

66.67%

Проголосовало: 6

Водяные полы полностью безопасны при соблюдении технологии подключения. В комнате отсутствует сырость, не развивается плесень, грибок. Теплые полы легко мыть и убирать.

Недостаток обогреваемых полов в том, что системы нельзя устанавливать в многоэтажном секторе, кроме первого этажа. Для функционирования в заданном режиме не стоит полагаться на напор в существующей сети подачи воды, поэтому в системе положено ставить насос.

Если полы монтируют на первом этаже многоквартирного дома, плиты перекрытия над подвалом обязательно утепляют минватой, пенополистиролом, пенопластом и другими современными материалами.

Перед монтажом рассчитывают длину труб и расположение:

• Одна ветка по правилам не должна быть длиннее 120 м (трубы 20 мм в сечении), и 100 мм (труба 16 мм диаметром) — такие ограничения создают неудобство при проектировании системы теплого пола.
• Коллекторы лучше рассчитывать так, чтобы основная ветка проходила по центру помещения.
• Учитывают поперечное сечение коллекторов при расчете.
• Между витками труб по перпендикуляру должно быть не менее 140 мм, если система пола низкотемпературная, промежуток уменьшают до 100 мм, а диаметр труб принимают на уровне 16 – 18 мм.

Электро-водяной теплый пол

Водяной греющий пол бывает двух типов:

• электро-водяной, когда нагревательный кабель располагается в трубах;
• классическая конструкция в виде нагревательного котла с подключенными к нему коллекторами.

В электро-водяном трубы не подсоединены к источнику общего отопления. Нагреватель располагается внутри полости коллектора на всей протяженности, а источником тепла служит электричество. Спираль нагревает воду внутри коллекторов.

В классической системе тепло подается в трубы жидким энергоносителем, а температура его повышается от котла центральной отопительной системы. Подключают к городской теплоцентрали, возможно подключение коллектора теплого пола к системе отопления автономного типа в собственном доме. Водяные трубы укладывают в бетонную стяжку либо коллекторы располагают в каркасно-навесной системе полов. Во втором случае применяют схему деревянного реечного или модульного типа.

Схемы подключения теплого пола

В отопительную трубу пола вода подается нагретой до +50° — +55°С. Энергоноситель остывает в контуре, отдавая часть тепла стяжке и напольному покрытию. После этого теплоноситель покидает ветку теплого пола охлажденным и поступает в коллектор. Здесь происходит повторное смешивание с горячей водой, температура устанавливается на заданном уровне в +55°С. Теплоноситель снова полается в контур теплого пола.

Схема установки системы:

• в доме разрешается несколько контуров, для каждого из них может быть смонтирован коллектор;
• разрешается прокладывать трубы по системе «улитка», «змейка» и в комбинированном варианте.

Схема «улитка» распределяет тепло более равномерно. Трубу устанавливают от края к центру по кругу, затем коллектор раскручивают по окружности в обратном направлении. При раскладке по основному пути нужно предусматривать промежуток, где можно будет установить обратную ветку.

При схеме «змейка» трубу раскладывают волной в одну сторону (прямую), после окончания ее просто подключают для возврата в обратный контур. В начале волны температура всегда выше, а при окончании движения в «змейке» понижается — из-за неравномерного нагревания площади такую схему применяют редко.

Валера

Голос строительного гуру

Задать вопрос

Для расчета системы обогреваемого пола определяют место установки труб, например, в центре. Схематично составляют планировку, потом по эскизу находят длину коллекторов. В идеале нужен теплотехнический расчет строения. Если потери энергии в комнате не превысят 100 Вт на каждом квадрате, теплый пол можно подсоединить к существующим отопительным приборам, и дополнительных затрат на перевооружение не потребуется.

Как подключить теплый пол к отоплению в частном доме

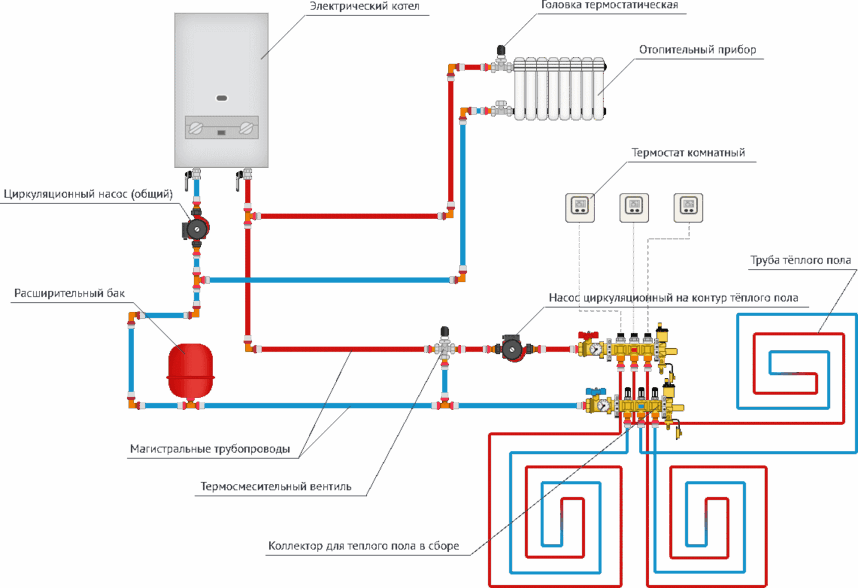

Схема теплого пола водяного от котла с насосом

Энергоноситель от котла идет в коллектор распределения, после этого расходится по отопительным веткам. Отопительный агрегат настраивают на температуру воды в системе теплого водяного пола.

Нюансы подключения теплого пола к котлу:

• Лучше применять конденсационный отопительный котел, чтобы он мог функционировать в низкотемпературном режиме (самый выгодный КПД). У агрегата другого типа в таком температурном режиме быстро износится теплообменник. К твердотопливному котлу нужен буферный резервуар для регулировки температуры.
• Нужна тепловая помпа для подсоединения теплого пола.

У котла есть 4 выхода:

• подача в отопительную систему;
• вывод в контур ГВС;
• подводка из системы ХВС;
• обратка из отопительной ветки.

Стыки делают разъемные, применяют накидные гайки. Предусматривают подпитку с помощью кранов от водоснабжения, регулируют объем поставленной жидкости манометром (1 – 1,5 атм) на входе. На обратке устанавливают насос, между помпой и агрегатом ставят расширительный бак. Схема подключения теплого пола к котлу описывается производителем в паспорте, поэтому все подсоединяют по инструкции.

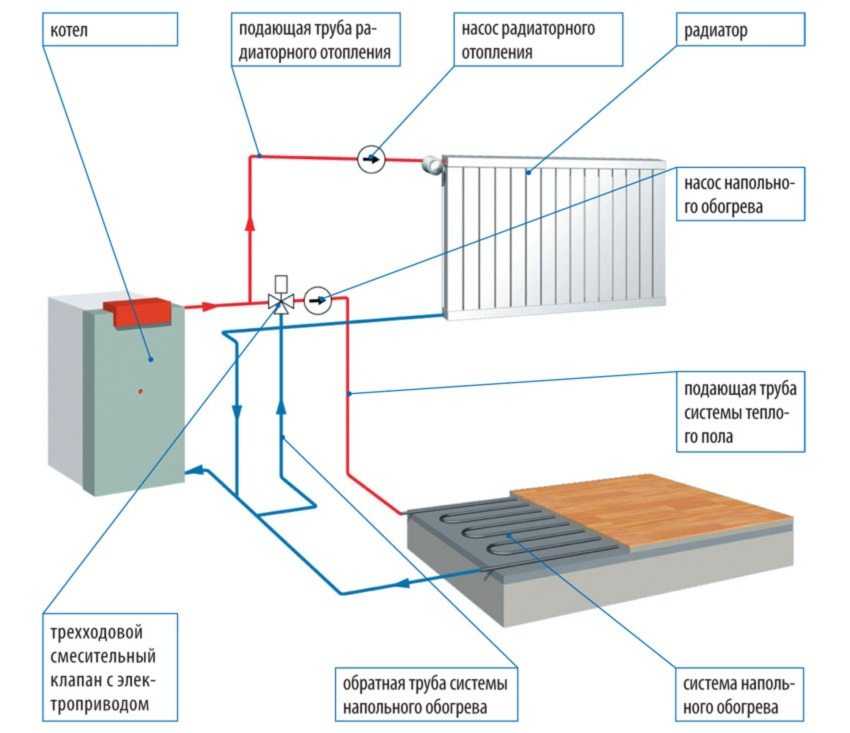

Монтаж от трехходового клапана

Обычно применяют комбинированную систему подогрева, при этом в комнате есть отопительные радиаторы (около +80°С) и система подогреваемого пола (+40°С). Чтобы уравновесить температуру в обеих ветках, используют термостатический клапан.

Особенности подсоединения:

• Клапан ставят на подающей ветке, после него врезают циркуляционный насос.
• С обратки подогреваемого пола подмешивают остывший энергоноситель к жидкости из котла.
• Трехходовой клапан снижает температуру воды из котла до нужной температуры (+40°С).
• Монтаж системы простой и требует недорогого оборудования.

Недостаток системы в сложности дозировки горячего и остывшего энергоносителя, поэтому в трубы пола поступает перегретый или недостаточной температуры теплоноситель. Такое обстоятельство понижает комфортность. При открывании трехходового клапана питается нагревательный контур пола, а давление в системе может снижаться.

Разводка от смесительно-насосного узла

Относится к категории смешанного подсоединения, в этом случае есть ветка радиаторов, контур теплого пола, действие которых объединено использованием коллекторного узла. В нем смешивается охлажденный энергоноситель и подающийся от котла.

Особенности системы:

• У насосно-смесительных устройств присутствует клапан балансировки, который дозирует объем остывшей воды при смешивании с нагретой. Можно четко контролировать требуемую температуру жидкости, поступающей в систему подогреваемого пола.
• Разные модели узла предполагают другие детали: байпас с клапаном, балансировочный затвор котловой ветки, шаровые вентили на двух сторонах от помпы.

Валера

Голос строительного гуру

Задать вопрос

Экономии достигают, собирая самостоятельно смесительный узел с насосом. Коллектор также несложно собрать своими руками. Можно разместить трехходовой клапан или заменить его комплектом балансировочного и двухходового. В первом случае в коллектор подается вода постоянного нагрева, но применение ограничено площадью пола 200 м². Второй вариант позволяет использовать неограниченную квадратуру, но температура скачет.

Подключение от радиатора

Вариант предусматривает подключение одной ветки на площадь размера комнаты не больше 20 м². Соединительный комплект представлен в форме пластиковой коробки, внутри которой стоят датчики, терморегуляторы, ограничители и отводчики воздуха из системы.

Энергоноситель поступает из высокотемпературной магистрали (+70°С), охлаждается в контуре теплого пола, дальше поступает в коробку, где смешивается с вновь поступившим горячим. В этой системе не нужен насос, т. к. для такой квадратуры достаточно котловой помпы.

В системе отмечаются участки перегрева пола, поэтому комфортность снижена. Систему применяют для коридоров, кухонь, санузлов, но в детских и спальнях лучше не применять. Плюсом является то, что подсоединение простое и доступное для неопытного пользователя.

5 схем отопления с теплым полом и радиаторами в частном доме

Содержание:

1. Нормы и ограничения
2. Особенности комбинированной системы
3. Насосно-смесительный узел
4. Схемы и инструкция по монтажу от одного котла
5. Монтаж системы
6. Схемы со смесительным клапаном
7. С 3х-ходовым смесительным клапаном
8. С 2х-ходовым смесительным клапаном
9. Использование встроенного котлового насоса
10. Когда можно совмещать системы
11. Ошибки и проблемные моменты
12. Видео инструкции

Ассортимент отопительных систем, для создания благоприятного микроклимата в доме, в настоящее время огромен.

Раньше для обогрева помещений использовались в основном радиаторы — узнайте как произвести монтаж самостоятельно. Но сейчас, большинство владельцев частных строений отдают предпочтение тёплым полам. Однако, применение только ТП не всегда позволяет создать в квартире комфортные условия. Поэтому, для частных домов профессионалы все больше стали рекомендовать комбинированную схему отопления — с радиаторами и тёплым полом.

Наша статья будет полезна тем, кто строит свой дом, и планирует обустроить комбинированную модель отопления.

Вы узнаете, как совместить радиаторное отопление и тёплые полы, какими плюсами обладает данная схема в сравнении с обычными радиаторами, как сделать проект с учётом произведённых расчётов и осуществить монтаж самостоятельно.

Предлагаем ознакомиться с статьей — какие радиаторы отопления лучше ставить в квартире, критерии выбора и ТОП фирм производителей.

Нормы и ограничения

Тёплый водяной пол — низкотемпературная система отопления. По существующим нормам, максимальный температурный уровень теплоносителя должен составлять +55 градусов. При эксплуатации, стандартный нагрев обычно колеблется в диапазоне от  +35 до +45, причём пол нагревается до +26 — +31. Нормы для разных помещений отличаются:

• для спальни, кухни, гостиной — +26;
• для ванны, туалета, прихожей— +31.

По магистралям пола жидкость циркулирует при помощи насоса. Кроме того, он позволяет регулировать уровень отопления в помещении. Подбирать его нужно отталкиваясь от скорости движения воды. Максимум, который допустим для гидрополов — 0,6 м/с.

Разница между нагревом воды на подаче и выходе не должна быть в приделах 10 градусов.

Особенности комбинированной системы

В комбинированную систему отопления входят радиаторы, которые являются высокотемпературными источниками, и низкотемпературные — тёплые полы.

Подсоединять водяной пол в смешанной схеме возможно двумя способами:

1. К имеющемуся нагревательному котлу — такой способ уменьшает стоимость оборудования и время монтажа. Недостаток этой конструкции — невозможность работать автономно. При этом увеличивается расход энергии, и снижается эффективность пола.
2. Путём установки отдельного котельного оборудования для пола — это существенно увеличивает расходы при монтаже. Однако такая система имеет преимущество — автономность, её работа не зависит от батарей. Это удобно, когда радиаторный обогрев уже не функционирует.

Есть несколько рекомендаций, которые надо учитывать, решив создавать в частном доме совместное отопление:

1. Устанавливать температурные режимы отдельно для батарей и тёплого пола. Так как в батареях нагрев воды на подаче и на выходе составляет около 70 и 55 градусов соответственно, а для греющих полов требуется — 40 и 30, то котлы с этой задачей самостоятельно справится не способны.
2. Применять специальные комплектующие для настройки нагрева. Насосно-смесительные узлы, запорную арматуру — они сократят затраты, и позволят грамотно произвести соединение системы с ёмкостью, в которой нагревается вода.
3. Осуществлять настройку комбинированной системы с использованием специальных и правильно установленных технических средств. Например, смесительный узел с термостатической головкой, его функция — регулировка уровня нагрева жидкости, термостат — отвечает за управление степенью обогрева каждой комнаты в отдельности.

При укладке водяного пола, нет смысла ограничиваться только ванной и туалетом. Лучше разместить такую систему по возможности везде, так как увеличение её площади, существенно не сказывается на монтажных и эксплуатационных затратах.

Ведь в любом случаи понадобится установка смесительного узла и устройства, которое обеспечит циркуляцию жидкости. А какой будет коллекторная группа — однотрубной, двухтрубной или больше — не важно.

Расходы на стяжку так же не изменяться, даже если пол монтируется лишь в одной части комнаты, бетонный раствор придётся заливать по всей площади.

Насосно-смесительный узел

Сооружать систему отопления по комбинированной схеме в частном доме можно с применением насосно-смесительного узла. Конструкция с ним наиболее эффективна, но обойдётся дороже, в сравнении с использованием 3-х ходового клапана, хотя принцип функционирования такой же.

Охлаждённая вода из обратной трубы разбавляет горячий теплоноситель, а наличие балансировочных кранов позволяет делать это в требуемых пропорциях.

Данный узел бывает в разных комплектациях. Это зависит от предназначения и стоимости оборудования. В стандартное устройство входит:

• термостатический клапан;
• погружной термодатчик;
• балансировочный кран с фиксирующим пружинным вентилем;
• циркуляционный насос;
• погружной термометр;
• резьбовая гильза;
• перепускной и запорный вентиль;
• дренажный и шаровой клапан;
• воздухоотводчик;
• перепускной байпас.

Схемы и инструкция по монтажу от одного котла

Наиболее простым и экономичным способом сооружения комбинированной отопительной системы в частном доме считается схема с радиатором и тёплым полом от одного котла. От него уже монтируются все элементы и циркуляционный насос.

Есть настенные котлы, внутрь которых уже встроен насос. При использовании напольной модели, его придётся устанавливать отдельно.

При прямом подключении к газовому прибору (именно эту модель специалисты советуют устанавливать при обустройстве комбинированного способа отопления в частных домах) — рекомендована установка ёмкости для конденсата. Монтаж обычного котла на газе приведёт к быстрому выходу из строя теплообменника.

Газовое оборудование размещается в помещениях с потолками не ниже 2 метров. Обязательно наличие вентиляции.

Если применяется твёрдотопливная модель, то для подключения тёплого пола к ней, нужна установка буферной ёмкости. Её функция — ограничивать температурный режим, так как напрямую трудно проводить регулировку температуры.

Принцип работы отопления по комбинированной схеме — тёплый пол и батарея от одного котла, состоит в следующем. Нагретая вода направляется в смесительный узел, где она упирается в предохранительную головку. Термоголовка определяет её температуру, и если она превышает необходимый уровень, то вентиль открывается, и происходит смешивание горячего и холодного теплоносителя до нужно градуса.

Затем вода распределяется по контурным магистралям пола и батарей. После прохода всего трубопровода, она возвращается в теплогенератор для нагрева.

 В схему подключения от одного котла тёплых полов и батарей входят следующие элементы:

• котёл с расширительным баком — нагревает теплоноситель;
• гидрострелка — разводка, в виде трубы с четырьмя ответвлениями, по ним движется вода;
• радиаторный и половой насос — они обеспечивают подачу жидкости в коллекторный узел;
• коллектор — к его выходам подсоединяются петли пола, и осуществляется подача горячей воды;
• смесительный узел — в нём происходит разбавление теплоносителя для ТП;
• термостат — головка, которая открывает или закрывает поступление воды в контуры.

Монтаж системы

После сооружения «пирога» пола — выравнивания основания, гидро и теплоизоляции и укладки нагревательных элементов, можно переходить к монтажным работам и подключению комбинированной системы отопления от одного котла (тёплого пола и радиаторов). Разберем процесс по шагам:

• Устанавливается котёл и производится его обвязка (в частном доме он чаще монтируется в отдельном строении). Помещение должно иметь дымоход и приток воздуха.

• Соединяются трубы от радиаторов с водонагревателем, между ними монтируется насос.

• Подключаются контуры пола через устройство, в котором вода разбавляется до требуемой температуры. Для этого применяются: смесительный узел,  2-х или 3-х ходовой клапан, они крепятся к подающей трубе.

• Устанавливается циркуляционный насос.

• Контуры пола соединяются через гребёнку с источником подачи горячей воды, именно она является теплоносителем, и будет отапливать помещение.

Схемы со смесительным клапаном

В частных домах специалисты советуют отдавать предпочтение схеме отопления комбинированного типа, с использованием смесительного клапана, он бывает 2-х или 3-х ходовым.

Коллекторы теплого пола. Насосно-смесительные узлы.

Смотрите это видео на YouTube

С 3х-ходовым смесительным клапаном

В данной комбинированной схеме для радиатора жидкость нагревается до 80 градусов, а для тёплых полов требуется 40 градусов.

Главная задача — снизить температуру воды, которая поступает от радиаторов, до требуемого градуса для тёплых полов. Именно эту проблему и решает 3-х ходовая термостатическая головка.

Принцип работы системы — нагретая вода подаётся от источника тепла через это устройство в коллектор, где она разбавляется до нужного градуса охлаждённым теплоносителем из обратной трубы ТП. В таком состоянии жидкость и подаётся в контуры пола.

У этой комбинированной схемы есть недостаток — нет возможности произвести регулировку и ограничить поступление остывшей воды из обратки. В связи с этим, в магистраль будет поступать как чрезмерно охлаждённая вода, так и горячая, а это может привести к перегреву пола, или недостаточному ему обогреву.

Но данные температурные перепады могут пройти незаметно, так как они компенсируются бетонной стяжкой.

Схема с трёхходовым клапаном проста в монтаже, и имеет не высокую стоимость. Она особенно подходит для одноэтажного частного дома, или помещений с небольшой площадью.

Если используется трёхходовой клапан с байпасом, смешивание нагретого и охлаждённого теплоносителя производится внутри устройства.

Монтаж прост:

• на подачу устанавливается тройник;
• после, подсоединяется циркуляционный насос.

С 2х-ходовым смесительным клапаном

Двухходовой клапан — его термостатическая головка контролирует температурный уровень на входе в трубопровод пола.

Схему рекомендовано использовать в помещениях с большой площадью, но не более 200 м. кв. Наличие балансировочного крана даёт возможность регулировать степень смешивания жидкости для контуров тёплого пола. Он способен перекрывать или открывать поток горячей воды.

Циркуляционный процесс теплоносителя устроен так, что жидкость движется по кругу, а добавление нагретой воды происходит при падении температуры. Так как пропускная способность устройства небольшая, то регулировка осуществляется плавно, без скачков.

Монтируется он также на подаче, и требуется установка прибора для принудительной циркуляции жидкости.

Использование встроенного котлового насоса

Эта схема подразумевает применение котельного оборудования с встроенным насосом, мощность которого до 35 КВТ. Он создаёт напор на выходе из ёмкости в приделах 20 — 25 кПa, при расходе воды 1000 — 1500 литров в час.

Процесс монтажа схож со схемой от обычного тэна, но дополнительный насос для тёплого пола не требуется.

Чтобы полностью использовать потенциал приспособления, и создать циркуляцию теплоносителя в тёплом полу и радиаторах, необходимо правильно соединить устройство с контурами.

Достигнуть это в данной схеме можно кольцевым совмещением — котёл с ТП, и с радиатором. Эти два кольца объединены небольшим общим участком с низким гидросопротивлением, тем самым один контур, не влияет на другой.

В этой схеме шлакоуловителем  выступает косой фильтр-грязевик, а воздухоотводчики есть в котле, радиаторе и контуре пола.

Суть функционирования кольцевой схемы — вода поступает от ёмкости, где она нагревается, в трубопроводы. Скачки давления в патрубках подачи и обратки приводят к перемещению жидкости по магистралям и её возврату обратно.

Когда можно совмещать системы

Производить установку комбинированной системы отопления допустимо в помещениях любого назначения. Главное  подобрать финишное изделие и тип тёплого пола в соответствии с требованиями. Совмещённая конструкция — идеальное отопление для двухэтажного частного дома.

При укладке нагревательного водяного пола на первом этаже, тёплые воздушные массы, поднимаясь, будут прогревать перекрытия второго, где можно установить только радиаторы. Для отделочного материала на первом этаже лучше выбрать плитку, а для второго подойдёт любой материал.

Соорудить комбинированную систему в многоквартирных домах не представляется возможным, так как подключать гидрополы к источнику теплоснабжения всего дома запрещено. Выходом является обустройство теплообменника.

Ошибки и проблемные моменты

Чтобы сэкономить, многие упрощают конструкцию, исключая важные элементы. Но этого делать не следует, по следующим причинам:

1. При закрытых батареях и функционирующем тёплом полу, насосы котла и ТП будут мешать работе друг друга.
2. При функционировании радиаторов и пола с обогревом, насос пола может понижать давление, тем самым уменьшать циркуляцию воду в батареях.
3. Даже при остановке котельного оборудования, насос ТП осуществляет движение жидкости через котёл и радиаторы, что нецелесообразно. И если с ненужным перемещением теплоносителя в батареях можно справиться, установив обратный клапан, то остановить движение водяных потоков в котле не удастся.
4. Отсутствие защитного термостата может спровоцировать выход из строя смесительного узла, чрезмерно горячая вода попадёт в трубы пола, и есть риск повреждения стяжки.
5. При отсутствии перепускного крана, если закрываются петли пола, циркуляция жидкости в них прекращается. При этом если забыли выключить насос, то он работает на закрытую задвижку и нагревается, что приводит к быстрому выходу из строя.

Можно не устанавливать перепропускной клапан, если:

• один контур пола будет постоянно открыт;
• насос имеет частотное регулирование;
• автоматика ТП может управлять циркуляцией, и если надо, отключать оборудование.

Решили обогревать частный дом с использованием системы отопления комбинированного типа — тёплый пол и радиаторы, следует ознакомиться со всеми схемами, их плюсами и минусами. Только потом, нужно переходить к выбору модели, в соответствии с вашими требованиями, финансовыми возможностями и характеристиками помещения.

Видео инструкции

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Смотрите это видео на YouTube

Схема отопления двухэтажного дома теплый пол + коллекторное отопление

Смотрите это видео на YouTube

Комбинируем отопление. Теплый пол + радиаторы. Простое решение

Смотрите это видео на YouTube

Схема отопления с теплым полом и радиаторами в частном доме: выбор и монтаж

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

С чем придется столкнуться при отоплении теплыми полами?

Дом не прогреется к Вашему приезду

Теплый пол без радиаторов очень медленно реагирует любые команды и изменения. У него слишком высокая инерция.

Сначала система получит команду с котла, затем прогреет 45 мм бетонной стяжки, 20 мм напольного покрытия и только потом начнет медленно отдавать тепло в помещение. Температура пола при этом 35 о С. Поэтому для нагрева дома с дежурной температуры 15 о С до комфортной 23 о С теплому полу понадобится примерно 11 часов.

Если Вы не планируете жить в доме круглосуточно – отопление теплым полом окажется неэкономичным. Когда Вас нет дома, придется поддерживать не 15 о С, а все 20 о С, иначе дом просто не успеет прогреться к Вашему приезду. Радиаторы с 15 о С до 23 о С нагреют дом в среднем за 3 часа.

Нет резерва на случай сильных холодов

В комбинированной системе радиаторы включаются при наружной температуре -12 о С и работают вместе с теплым полом.

Если Вы решаете не ставить радиаторы, вы лишаетесь резерва, который гарантированно отопит дом в сильные холода. В таком случае вам придется перегревать полы и передвигаться по полу перебежками. От перегретых поверхностей будет выделяться запах.

По расчетам: перегретый пол может отапливать помещение до -16 о С. При температуре ниже полы не будут справляться и в помещении будет холодно.

Напольное покрытие — плитка или керамогранит

Отопление теплым полом накладывает свои ограничения по материалу покрытий. Даже небольшие ковры на полу придется исключить во всем доме, потому что они полностью перекрывают тепловой поток.

Отдача тепла от поверхности пола напрямую зависит от материала покрытия. Вы не сможете себе позволить паркет, ламинат, поливинилхлорид или пробку. всё это не подходит для систем отопления теплыми полами. Ламинат и паркет в 7 раз хуже отдает тепло, чем плитка.

Важный нюанс: не столько важен внутренний состав материала, сколько сама поверхность! Матовые и ребристые поверхности того же керамогранита на 30% хуже отдают тепло, чем гладкие.

Никаких витражных окон «в пол»

Витражные окна в комнатах создают большие потери тепла. Примерно на 50% больше, чем обычные окна, поэтому для отопления дома с витражными окнами теплые полы не подойдут. Вам придется отказаться от фасадных и витражных окон во всех жилых комнатах.

Теплый пол в помещении с витражными окнами сможет обогреть помещение при наружной температуре не ниже -12оС, поэтому в Европе теплые полы применяют как основное отопление. В России это недопустимо.

Локальные зоны перегрева или мебель на ножках

При отоплении теплым полом единственным источником тепла является поверхность пола. В спальных комнатах обычно 40% площади съедает мебель. Диваны, шкафы и кровати полностью перекрывает тепловой поток от пола к воздуху, поэтому теплообмен не происходит и помещение не обогревается.

Поэтому есть 2 варианта решения этой проблемы:– диваны, шкафы и кровати должны быть на ножках; – локальные зоны перегрева вдоль окон.

Локальные зоны перегрева – область пола вокруг стен и окон, в которой трубы теплого пола укладываются близко друг другу, с уменьшенным шагом укладки, от чего в результате повышается тепловой поток.

Обычно в спальных комнатах локальная зона перегрева точно попадает на площадь вокруг кровати, поэтому проснувшись зимним морозным утром и встав с кровати, Вы точно попадаете ногой на горячую зону теплого пола с температурой 38-42 о С, при этом без радиаторов температура воздуха в помещении будет около 18 о С.

Электрический теплый пол

При строительстве коттеджа, такое оборудование можно установить, как основной вид отопления и сэкономить на устройстве альтернативного.

Необходимые условия, чтобы сделать основным обогрев электрическими теплыми полами:

• Бесперебойное электроснабжение;
• Стабильное напряжение в электросети;
• Наличие надёжной электропроводки.

Зимой возможны форс-мажорные ситуации, например, сильный снегопад или метель, когда происходят перебои с подачей электроэнергии. В этом случае дом останется без обогрева. Из этого следует, что такое оборудование можно использовать, как основной, но не единственный источник тепла.

Технология устройства электрического пола:

1. Подготовительные работы, штробовка стен под проводку и терморегулятор, выравнивание и очистка поверхности;
2. Укладка теплоизоляции;
3. Крепление направляющих;
4. По направляющим укладывается нагревательный кабель. Можно использовать нагревательные маты, где кабель уже закреплён на основе;
5. Подключение терморегулятора;
6. Заливка цементно-песчаной стяжкой;
7. Чистовой настил.

Обогреть дом используя только пол на основе теплового кабеля вместо радиаторов, возможно, но такая схема нестабильная и дорогостоящая.

Инфракрасный плёночный теплый пол

Современная технология ИК-полов предусматривает настил инфракрасной плёнки не только на пол, но и на потолок. Иногда ИК-пленку также укладывают в стены. Дом без отопительных батарей обустраивают ИК-настилом снизу и сверху.

Учитывая, что для инфракрасной пленки источником энергии является электричество, которое в некоторых случаях может пропадать, рационально оборудовать дом альтернативным способом обогрева помещения.

Стержневая система отопления без использования радиаторов

Стержневой настил представляет собой маты из карбоновых стержней. Обогрев выполняется путём инфракрасного излучения. Работает пол от электросети, поэтому оснащать дом только стержневым ИК-настилом не рекомендуется. На случай отключения электричества, должен быть альтернативный источник тепла.

Схема настила:

• Черновая поверхность;
• Теплоизоляция;
• ИК-стержневой настил;
• Стяжка;
• Чистовая поверхность.

Схема может меняться в зависимости от вида настила. За счёт того, что стержни погружаются в стяжку, эту систему можно укладывать под плитку.

Дом или квартиру важно оборудовать системой отопления, которая обеспечит комфорт и экономию, учитывая плюсы и недостатки различных типов теплых полов. Водяной теплый пол является оптимальным выбором при условии его эксплуатации как основного источника тепла. Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии

Другие виды напольного обогрева при правильном расчёте и монтаже способны в полной степени обеспечить комфортный микроклимат помещения, но они зависят от бесперебойной подачи электроэнергии.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Виды систем для обогрева пола

Есть две принципиально разные системы, рассмотрим их сильные и слабые стороны. Выбор схемы повлияет на комфортность пребывания в жилых помещениях, имейте это в виду во время принятия решения, учитывайте не только технические параметры различных схем, но и особенности помещений и существующих отопительных систем.

Водяной теплый пол

Позволяет получать равномерный подогрев пола, совместим с некоторыми существующими системами отопления домов старой застройки. К недостаткам относится сложность оборудования и монтажных работ и высокая сметная стоимость. Кроме того, водяная система уменьшает высоту помещения минимум на 10 см за счет бетонной стяжки. Для создания монтажной схемы помещение разбивается на отдельные участки с учетом размеров и конфигурации пола, каждый контур должен иметь примерно одинаковую длину труб, в противном случае нагрев будет неравномерным по площади. В зависимости от технологии строительства водяной пол может иметь несколько схем монтажа.

1. По бетонному основанию. Состоит из слоя теплоизоляции по бетонному основанию, металлической сетки для укладки труб, трубопроводов, верхней стяжки и финишного полового покрытия.

   Укладка пенополистирола

   Разводка труб

   Укладка сетки

   Крепление трубы к сетке

2. Полистирольная. Более современный метод укладки водяного теплого пола, цементно-песчаной стяжки делать нет надобности. На теплоизоляционный слой укладываются специальные полистирольные плиты с местами для фиксации пластиковых трубопроводов. Готовая разводка накрывается гипсоволоконными плитами, на которые укладывается финишное половое покрытие.

   Маты IPS, укладка

   Маты для теплого водяного пола

Общий недостаток водяного подогрева пола – аварийные ситуации имеют очень серьезные последствия. Наиболее сложные элементы водяного теплого пола смесительный узел и коллектор.

Описание видов смесительных узлов

Смесительный узел обеспечивает постоянную и сбалансированную циркуляцию нагретой воды по уложенным контурам, изменяет скорость движения, самостоятельно поддерживает заданную температуру нагрева пола и теплоносителя. В зависимости от конструкционных особенностей может иметь несколько видов:

• с последовательным соединением водяного насоса и двухходовым термоклапаном;
• с последовательным соединением водяного насоса и трехходовым термоклапаном;
• с последовательным соединением водяного насоса, трехходовой термоклапан функционирует со сходящимися в одном узле потоками;
• с параллельным присоединением водяного насоса, термоклапан двухходовой;
• водяной насос подсоединен параллельно, термоклапан трехходовой.

Смесительный узел для теплого пола

Каждая схема имеет свои особенности, подбор осуществляется с учетом технических параметров и количества контуров подогрева.

Разводка труб для радиаторов и теплого водяного пола

Распределительные коллекторы

Предназначены для подключения в одном месте всех отопительных устройств системы подогрева пола. В зависимости от номенклатуры и количества дополнительного специального оборудования могут быть простыми и усовершенствованными. Простые не имеют никакой арматуры и служат только для соединения фитингов. Усовершенствованные имеют датчики контроля, устройства исполнения, измерительные приборы и т. д.

Электрический и инфракрасный теплый пол

В электрических системах проводка делается кабелями, нагревающими половые покрытия. Этот вариант считается устаревшим, компании-производители предлагают более современное решение теплых полов с использованием электроэнергии – инфракрасные. Для подогрева применяются специальные пленки с карбоновыми нагревательными элементами.

Инфракрасный теплый пол

Преимущества теплых полов с подогревом электроэнергией – простота монтажа и отсутствие мокрых этапов.

Монтаж инфракрасного теплого пола

Еще одно достоинство – терморегулятор можно установить в любом незаметном месте, габариты устройства всего несколько сантиметров.

Установка терморегулятора

Крепление подключенного терморегулятора

Для подогрева помещений требуется, чтобы нагреватели имели максимальную мощность в пределах 100 Вт на квадратный метр, а среднее значение потребляемой мощности 20–40 Вт. Такие эксплуатационные характеристики существенно упрощают процесс монтажа, незначительное увеличение потребления электрической энергии часто не требует предварительных согласований с владельцами компаний. Именно для этого варианта дадим пошаговую инструкцию установки.

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схема «улитка» позволяет расположить трубы с теплоносителем для равномерного прогрева.

Комбинированный способ делает возможным прогрев углов у наружных стен помещения.

Змейка

Выкладка «змейка» начинается по периметру всего помещения, затем петля выгибается на 180, и укладывается от стены к стене зигзагами. В этом случае поверхность прогревается неравномерно, имеются участки с более и менее интенсивным обогревом.

Второй способ «змейка» подразумевает, что трубы с горячей и остывшей водой кладутся рядом. В результате происходит равномерный прогрев всей поверхности.

Схема «Змейка» имеет следующие особенности:

• максимальный изгиб петли достигает 180
• уложенный данным способом контур работает от не слишком мощного циркуляционного насоса
• активно применяется в ванной комнате и санузлах
• монтируется в помещениях с линейным уклоном, укладывая от смесительного узла в сторону наклона

Улитка

Проложение труб начинается вдоль стен, затем у самой дальней стены петля разворачивается обратно. Её прокладывают по спирали, перемещаясь к центру комнаты. Достоинством данного метода является одинаковый прогрев всей поверхности даже у наружных стен, что позволяет снизить мощность котла при сохранении отдачи теплоносителя.

Особенности схемы укладки «Улитка»:

• изгиб трубы составляет 31-90
• используется при отоплении больших площадей, где обогрев идёт за счёт нескольких водяных контуров
• не применяют в комнатах с линейным уклоном, потому что велика вероятность частого образования воздушных пробок

Комбинированная схема раскладки

При комбинированной схеме часть комнаты отапливают водяным контуром, уложенным способом «улитка», а вторая половина – по схеме «змейка». Либо две жилые комнаты в доме можно отапливать по схеме «улитка», а в санузеле и душевой проложить несколько витков «змейкой». Как составить схему укладки пола по плану?

При составлении плана монтажа пола надо учитывать следующее:

• определиться, в каких помещениях будет проведена система «тёплый пол», а где останутся радиаторы
• мощность котла
• размеры комнат в м2
• количество отапливаемых этажей
• материал основы (дерево, бетон, полистирол)
• расположение мебели в комнатах
• угол наклона поверхности

Также при расчете следует обратить внимание на некоторые нюансы:

• длина контура (общей длины трубы теплоносителя) не должна превышать 80 м, иначе нарушается циркуляция
• разница между длиной контуров в разных комнатах должна быть не более 15 м
• минимальная площадь контура должна составлять 15 м2
• количество материала зависит от шага укладки

Расстояние между петлями/см	Расход материала/погонный метр
10	10
15	6,7
20	5
25	4
30	3,4

Т. о. количество материала высчитывается по формуле:

погонный метр трубы (с учётом расстояния между петлями) x площадь помещения

План дома или помещения переносят на миллиметровую бумагу либо пользуются специальной программой.

Подключение тёплого пола к системе отопления

Обогрев жилых помещений на сегодняшний день представляет собой целый набор самых разных вариантов, каждый из которых отличается технологичностью, экономичностью и эффективностью. В большинстве случаев жители городских квартир довольствуются услугами централизованного отопления. Только в последние годы начался процесс индивидуального подхода к отоплению жилых помещений в многоквартирных домах. Основной упор делается на установку автономных систем отопления в новостройках с последующим подключением радиаторов отопления. Во многих домовладениях сегодня можно встретить комбинированные варианты, теплый пол вместе с радиаторным отоплением.

В качестве дополнительного способа обогрева становится модным использовать водяные полы. Для частного дома и городской квартиры с автономным отоплением такая схема отопления вполне реальна. Другое дело – централизованное отопление в многоквартирных домах старой постройки. В данном случае оборудовать теплый пол в квартире, задача проблематичная. Однако существуют способы подключения теплых полов, как дополнительный источник обогрева в городской квартире. Рассмотрим, какие существуют варианты в данном случае, каким образом можно сделать монтаж теплого пола у себя дома.

Другие виды подключения

Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:

1. Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
2. Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.

В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.

Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:

Двух и однотрубная системы

• Установить однотрубную систему с боковым подключением.
• Провести монтаж двухтрубной системы с диагональным подключением.
• Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.

Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды

Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов. В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура

Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении

В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.

Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.

Схема подключения теплого пола в частном доме

Главная » Разное » Схема подключения теплого пола в частном доме

9 схем подключения с инструкциями

На чтение 10 мин. Обновлено 12 сентября, 2020

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

• кухня, спальня, гостиная — 26 градусов;
• в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

• вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
• расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

• радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
• контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

• простота монтажа;
• приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

• термостатического регулировочного клапана;
• температурного датчика для теплоносителя;
• крана для балансировки с фиксирующим прижимным винтом;
• циркуляционного насоса;
• резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
• погружного термометра;
• клапанов: для перезапуска системы, поворотно-дренажного, шарового;
• автоматического воздухоотводчика;
• перезапускового байпаса;
• кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

• температурного ограничителя для теплоносителя;
• ограничителя для регулировки температуры воздуха в обогреваемой комнате;
• воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

• если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
• при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
• при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

• для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
• применять трубы DN;
• данную схему использовать при наличии не более 5 радиаторов;
• обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
• обустроить устройство дополнительным насосом для принудительной циркуляции воды;
• расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Подключение по такой схеме возможно несколькими способами:

1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Какие типы комнат есть в доме

В домах так много разных типов комнат, что это может быть сложно чтобы отслеживать их всех. Есть также много мест, в которых типы, с которыми вы, возможно, не знакомы. Сегодня Я собираюсь рассказать о разных типах комнат и о том, для чего они используются. Это даст вам более полное представление о том, какие типы комнат вы можете иметь в дом.

Если вы планируете в ближайшее время построить собственный дом, то вам стоит обратить особое внимание на эту статью. Это может дать вам несколько надежных идей, когда вы будете составлять планы. Не торопитесь, чтобы изучить всю информацию. Вы узнаете о различных комнатах и ​​узнаете, как лучше всего их использовать.

Список 15 типов комнат в доме (с описанием)

1.

Спальня

Как вы уже знаете, спальни являются одними из самых важных типы комнат, которые будут у вас в доме. Они могут быть расположены примерно в любом месте вашего дома. В некоторых домах есть спальни на первом этаже, а остальные будут иметь спальни, расположенные на второй этаж. Есть большие спальни хозяев и есть спальни поменьше. который будет идеального размера для детей.

Подумайте, как вы планируете планировку спальни. В зависимости от типа мебели, которую вы планируете использовать, вы можете захотеть, чтобы спальня была больше, чем обычно. Средний размер спальни в Америке составляет где-то около 11 x 12 футов (132 квадратных футов) . Помните об этом, и вы сможете правильно все спланировать.

2.

Гостиная

Для большинства домов жилые помещения комната будет считаться сердцем дома. Это где вы собираетесь проводить много времени. У большинства людей будет много набор сидений в гостиной. Здесь также большинство людей смотрят телевизор и расслабиться после работы.

Гостиная вашего дома, скорее всего, превратится в центральный узел для вашей семьи.Это будет место, где вы встретитесь и спросите другой о том, как прошел их день. Гостиные должны быть удобными и приглашение. В гостиной почти всегда будет располагаться на первом этаже дома и обычно является первым комната, которую вы видите при входе в дом.

3.

Семейный номер

Семейный номер в основном просто еще одна гостиная. Некоторые дома спроектированы таким образом, что в них будет две жилые комнаты. Это может быть удобно, если вы хотите иметь отдельный площадь для определенных членов семьи. Многие семьи используют семейную комнату дать своим подросткам место, где они могут пообщаться со своими друзьями.

У этого типа комнаты могут быть и другие названия. Некоторые люди могут называть эту комнату ден. Другие могут в конечном итоге использовать это пространство в качестве другой тип помещения. Это действительно зависит от ваших личных предпочтений.

4.

Комната для гостей

Во многих домах будет гостевая комната для удобства. Если у вас есть члены семьи или друзья, которые иногда приезжают, чтобы остаться на ночь, а затем снимают комнату для гостей для них использовать отлично. Это дает гостям место для сна, где они могут наслаждаться некоторая конфиденциальность.

Гостевая комната – это, конечно, всего лишь запасная спальня. Несмотря на это, это важная комната для многих семей. Если у вас большая семья или много друзей, и тогда у вас есть комната для гостей. дом имеет большой смысл.

5.

Кухня

Дом без кухни был бы не очень удобен, правда? Кухня – это комната, которой вы будете пользоваться все время.Это место, где вы будете готовить восхитительные блюда для всей семьи. Большинство кухонь будет располагаться на первом этаже вашего дома.

Похожие сообщения:

6.

Столовая

Столовая должна располагаться рядом с кухней. У большинства людей есть столовая где-нибудь рядом с их кухней. Это зависит от дома и доступная площадь. Как правило, столовая всегда будет на первом этаже в традиционных американских семейных домах.

Некоторые столовые собираются быть крупнее и щедрее других. Более богато украшенные дома могли иметь длинные и узкие столовые с длинными столами. Более традиционная столовая то, что вы увидите в небольшом доме, скорее всего, будет небольшого размера.

7.

Игровая комната

Игровые комнаты становятся все больше и более распространены в наше время . На самом деле это может означать несколько разных вещей. Некоторые думают, что игровая комната – это место, где можно поиграть в бильярд, дартс и другие барные игры.Другие думают о комнате, в которой можно играть в видеоигры, когда они говорят об игровой комнате.

Обычно это большой зал, в котором находится множество развлекательных предметов. Некоторые семьи будут использовать это зал как место для развлекательной компании. У других это будет место, где один член семьи может сохранить свою коллекцию видеоигр или другую безделушки. Это определенно одна из самых веселых комнат в доме, и не все собирается иметь один из них.

8.

Ванная

Конечно, ванная комната также будет очень важной частью вашего дома. Санузел комнатный где вы сможете освежиться и принять душ или ванну. Некоторые ванные комнаты будут больше и эффектнее других. Есть люди, у которых есть большие душевые и ванны, в которых может поместиться несколько человек.

Вы также найдете много в домах более одной ванной комнаты. Обычно на каждом уровне Главная.В некоторых домах есть две ванные комнаты на первом этаже. Это идеально подходит, если вы живете с большой семьей или просто хотите, чтобы собственное личное пространство для заботы о вашем бизнесе.

9.

Подвал

Подвал – это не то помещение, которое будет в каждом доме. В Фактически, в некоторых районах страны подвалов нет вообще. В зависимости от того, где вы живете, подвал либо будет общей чертой, либо странностью. Многие люди, у которых подвалы любят использовать их как дополнительное помещение для хранения вещей.

Подвалы будут расположены ниже уровня земли. Это означает, что подвал – это самый нижний уровень вашего дома. В некоторых районах страны их не используют, но они очень полезны. Люди даже используют подвалы в качестве укрытий от ураганов во время торнадо и других типов ненастной погоды.

Эти подвальные помещения можно также использовать как прачечные. Очень часто можно найти крючок ИБП для стиральных и сушильных машин в подвале. области. Это просто удобное место для стирки.Подвалы можно использовать не только для хранения вещей или стирки, если вы хотите поменять Однако дела обстоят лучше.

Есть люди, которые достраивают свои подвалы и превращают их в игровые комнаты или притоны. Некоторые люди даже используют подвал своего дома как комнату для гостей. Вам решать, как лучше всего использовать это пространство. Есть много возможностей, и вы можете сделать выбор, исходя из ваших потребностей.

Вы также можете прочитать:

10.

Детская

Детская – это комната, в которой ты будешь заботиться о своем ребенке. Не в каждом доме есть выделенный детская, но многие все еще делают. Это комната, где вы можете меняться стол, детская кроватка и другие предметы первой необходимости. Это также удобно, когда у вас есть друзья, у которых есть ребенок.

Это просто отличное место, чтобы быть способны изменить ребенка и позаботиться о его потребностях. Стулья можно расставить для качая ребенка спать, и вы также сможете убедиться, что станция правильно укомплектована. Если у вас есть ребенок, то полезно иметь детская комната.Однако некоторые люди могут использовать для этой цели просто спальню.

11.

Домашний офис

Для некоторых людей будет важно иметь домашний офис. В зависимости от типа работы, которую вы выполняете, вам может понадобиться тихое место, где вы сможете заняться делами. Многие в современную эпоху люди работают из дома. Есть много рабочих мест, которые позволяют людям работать дома на своих компьютерах, поэтому иметь домашний офис действительно приятно.

Есть много людей, которые решить перепрофилировать запасная спальня, чтобы превратить ее в домашний офис . Какой-то домашний офис комнаты будут больше и внушительнее других. Основы Однако домашний офис не требует много места. Пока у вас есть место для стол и компьютер, вам должно быть хорошо.

12.

Игровая

У детей много энергии, и им нужно место, где они могут позволить это все. Если у вас достаточно места в ваш дом, то создание игровой комнаты для ваших детей – хорошая идея. Это это отличное место для детей, где они могут собраться и поиграть со своими друзьями.Как правило, игровая комната будет немного больше традиционной спальни.

Некоторые люди превращаются в логова или другие большие комнаты в игровые. Иногда люди даже используют старые столовые в качестве игровой комнаты. Это просто место, где ты дети могут играть со своими игрушками и веселиться. В целях безопасности игровые комнаты обычно должны располагаться на первом этаже.

13.

Библиотека

Тем, кто любит читать, понравится тихое место, где они можете насладиться хорошей книгой. Библиотека комната, где вы можете разместить свою коллекцию книг. Также работает как спот где вы можете сесть и читать, не отвлекаясь. Эти комнаты обычно будут созданы для комфорта.

Этот тип комнат обычно собирается занять место семейной комнаты или игровой комнаты. Есть еще многие люди, которые предпочитают внешний вид настоящих книг. Распространенность Электронные книги изменили то, сколько людей нуждаются в библиотеках у себя дома. Несмотря на это, вы найдете много книжных энтузиастов, которым нравится иметь отдельную комнату, где они могут продемонстрировать свои большие книжные коллекции.

14.

Домашний тренажерный зал

Возможность тренироваться также очень важна. Так много людей пытаясь достичь своих целей в фитнесе. Бытие возможность заниматься дома – самое удобное занятие для многих профессионалов. Подвал или запасную спальню можно превратить в домашний спортзал.

Наличие собственного домашнего тренажерного зала упростит тренировку всякий раз, когда у вас есть для этого время. Большинство людей с домашними тренажерными залами пользуются комнатами разместить различные виды тренажеров.Это также может быть отличным местом для сложите коврики для йоги и другие предметы первой необходимости. Хороший домашний тренажерный зал должен быть достаточно просторным, чтобы вы не чувствовали слишком ограничен, пока вы пытаетесь передвигаться.

15.

Кладовая

Y вы также можете обнаружить, что некоторые люди используют одну из своих свободных комнат как временное хранилище. Это встречается чаще, чем вы думаете. Многим людям нужно иметь возможность хранить лишнее. вещи, но просто не хватает места в шкафу.Если есть дополнительная спальня в доме, который не используется должным образом, то он часто превращается в кладовая.

Люди обычно хранят сумки и другие предметы, которых они не хранят нужно регулярно в такой комнате. Комната , такая как это отличное место для хранения палаток, сезонной одежды, и другие предметы, которые вы будете использовать только иногда. Есть даже люди, которые хранят инструменты в своих хранилищах комнаты из-за отсутствия надлежащего сарая или сарая. Некоторым это может показаться как пустая трата места.

Только учтите, что это комната могла быть использована для других целей. Кладовые помещения достаточно распространено среди людей, которым нужно хранить вещи, но не хватает другого подходящего места положить хлам. Часто можно увидеть, как пожилые пары используют старые спальни своих детей как кладовые после того, как они покинули гнездо, чтобы жить самостоятельно. Это может не самый интересный тип номера, но он, безусловно, существует.

Подробнее о различных типах номеров

Как видно из информации выше, существует множество разных комнат.Вам нужно будет о многом подумать, когда дело доходит до обустройства дома. Просмотр списка типов комнат может дать вам несколько хороших идей для вашего собственного дома. Найдите время, чтобы обустроить свой дом так, как вы хотите, чтобы вы могли жить своей идеальной жизнью.

.

Строительство домов

Строительство домов

Чтобы понять, как строится дом
, мы должны начать с начала
. Первое, что нужно сделать, это
, чтобы выровнять землю и заложить фундамент
. Обычно их делают из бетона
, который заливают в вырытые в земле траншеи.Они должны быть достаточно сильными, чтобы удерживать

вверх по зданию, поэтому важно предотвратить их растрескивание или смещение. Во время строительства фундамента необходимо проложить основные стоки для подключения к общественной канализации.

Деревянное каркасное здание имеет бетонные фундаментные стены на бетонном фундаменте, а затем деревянные подоконники, которые крепятся к бетону, пока он еще влажный. В домах из кирпича кладка кирпича начинается поверх бетонного фундамента.Первые ряды из кирпичей нужно возводить аккуратно, ведь на них будет опираться весь дом.

После завершения фундамента и пола можно застраивать основную часть дома. В домах с деревянным каркасом основные несущие балки иногда делают из стали или железобетона. Для поддержки крыши и лестницы, а также дверных и оконных рам необходимо использовать тяжелые бревна; для остальной конструкции используется более легкая древесина. В кирпичных домах стены возводятся в два слоя, а деревянный каркас дверей и окон, а также деревянные балки перекрытий добавляются по мере выполнения работ.По мере того, как дом поднимается, необходимо обеспечить рабочие леса и платформы, на которых они могут стоять. Он сделан из стальных труб с уложенными поперек планками, лестницами для подъема и спуска и подъемниками для подъема строительных материалов.

Крыша дома может быть плоской или покатой. Поперек укладывают стропила, которые затем покрывают шифером или плиткой. В некоторых местах их называют битумной черепицей. Они могут быть сделаны из любого водонепроницаемого материала, включая глину, бетон, металл и асбест.Их укладывают так, чтобы они перекрывали друг друга и давали стекать воде.

Дом с деревянным каркасом должен быть покрыт деревом, кирпичом или каким-либо другим покрытием для отделки стен. Также, вероятно, будет изолирующий слой, например, из стекловолокна, чтобы в доме было тепло и сухо. Он будет помещен между жилым пространством и крышей, чтобы предотвратить утечку тепла вверх. Дома из кирпича имеют изоляцию в полости между стенами и

ниже крыши.

Когда внешняя оболочка завершена, можно начинать работы внутри дома. Стены обычно облицованы штукатуркой. Его можно наносить прямо на кирпичные стены или в виде гипсокартона, который крепится к стенам на деревянных планках, называемых рессорами. Позже его покрасят или оклеят обоями для украшения; влажной штукатурке необходимо дать несколько недель, чтобы она высохла, прежде чем это можно будет сделать. Оштукатуривание должно быть тщательно рассчитано, чтобы соответствовать работе сантехников и электриков.

Сантехники прокладывают трубы водоснабжения, отопления и канализации. Они также должны закрепить дренажные трубы снаружи дома, которые присоединятся к водостоку и канализации, и установить в ванную и кухню арматуру, к которой они подсоединены. Большинство этих труб необходимо скрыть от глаз в готовом доме, поэтому некоторые из них будут закреплены так, чтобы они находились за штукатуркой после ее нанесения, а некоторые – под половицами.Точно так же электрические провода и арматура будут в основном заделаны штукатуркой или проложены под полом. Иногда провода заключают в пластиковые трубки, которые укладывают по краю

.

Полы и оконные рамы. Сантехник и электрик также работают вместе над установкой котлов центрального отопления

В то же время в доме будут работать плотники, отделка деревянных полов, лестниц, оконных рам и дверей, а также установку шкафов.В последнюю очередь приходят художники и декораторы, чтобы расписать дом внутри и снаружи.

21. Завершите предложения, выбрав лучший вариант
, соответствующий содержанию текста 4B.

1) Фундамент должен быть достаточно прочным

a), чтобы предотвратить их растрескивание.

б), чтобы выровнять землю.

c) для поддержки здания.

2) Дом будет отдыхать на

а) бетонный фундамент.

б) первые ряды кирпича.

в) верх подошвы из бетона.

3) Рабочим предоставляются строительные леса и площадки

а) стоять.

б) для подъема строительных материалов.

c) подниматься и опускаться.

4) Сланец из

а) глина.

б) дерево.

в) любые водонепроницаемые материалы.

5) Дренажные трубы подключены к

а) сантехника и кухня.

б) канализация и коллекторы.

в) половицы.

6) Последнее, что нужно делать в доме –

а) для установки котлов центрального отопления.

б) для отделки деревянных полов, оконных рам и дверей.

в) покрасить дом.

22. Прочтите Текст 4C «Дома и дома» и найдите ответы на эти вопросы. Обсудите свои ответы с одноклассниками.

а) Как узнать, что ты в другой стране?

б) Каковы причины строительства многоквартирных домов?

в) С какими проблемами сталкиваются люди, живущие в многоквартирных домах?

г) В чем заключается основная идея дома для англичан?

д) Как англичане отличают квартиру от дома?

е) В чем разница между словами дом и дом?

г) Как дом считается старым в России и Англии?

ТЕКСТ 4C

---

: 2015-09-12; : 12 |

Завершите следующие предложения, переведя слова и фразы в скобках. | Надеюсь, вы не будете курить коноплю всю жизнь! | ДЕЛОВАЯ ЭТИКА | Вопросы | Связывание слов и фраз | От колыбели к колыбели |

---

lektsii.net -. – 2014-2020 гг. (0,011.) .

Прочтите форум о современных и старинных домах. Что больше всего предпочитают участники форума из

: современные или старинные дома?

Королева красоты: Мне никогда не нравилось жить в период

дома. Слишком много вещей просто хотят сломаться. Прямо сейчас

жили в более старом доме. Не очень современных, кроме

для двух ванных комнат. Он просто кажется старым. Иногда

Я бы хотел жить в новом доме.Проще бы

почистить

штуки и все должно хорошо выглядеть. Как вы думаете?

лучше жить в старом доме или в новом доме? Вы найдете

что более новым домам не хватает очарования и тепла?

Стелла: Я бы предпочла жить в новом доме, чем

старый дом. Без сомнения, старые дома выглядят хорошо, но спросите у кого-нибудь

кто там реально живет: потолков низкие, плохие электричество проводка

и водопровод, без современных удобств. Я могу жить в старом

дом но только для отдыха. Обычно можно найти только талисман

и тепло в старых домах, то есть в домах. Новые дома

просто для комфорта.

Роберт: Я живу в старинном доме. Построен в 1914 году.

В нем нет особой изоляции, за исключением того, что мы сделали.

Проводка старая, за исключением того, что мы обновили. Но новее

дома построены не на год.Большинство современных домов построено из

сосны и стоят просто дешевле. Мой дом построен из дуба и ореха

и выдержали испытание временем . Иногда мне жаль, что у меня не было

новый дом но в то же время знаю насколько хорошо этот дом

. Однако для этого нужно много работать. Сейчас моя дочь

Комната Gwens и ванная находятся на капитальном ремонте.

Ремонтируются как чердак , так и подвал .Что касается

Очарование

, для меня это стиль, а не возраст дома.

Ангел: Я предпочитаю жить в новых домах. На мой взгляд, новый

дома имеют более современные удобства. Они удобнее

для проживания потому что все под рукой. Но я не против

живу в старом доме, пока чувствую себя комфортно. Это все

зависит.

Coolguy: Я бы предпочел жить в старом доме, а это

очаровательный, домашний и полный воспоминаний… И я не могу позволить себе

построить новый дом …

Germione: Я никогда не жил в новом или современном

дом. Дом, в котором мы сейчас живем, старый, более 100 лет

На самом деле

старый, и это наш первый дом. Я полюбил этот старый

дом , но зимой холодно то мой единственный жупел с ним.

На самом деле холодно круглый год! Я думаю это потому что это так

просторная , плюс потолки действительно высокие.

Ирландская роза : В современных и старинных домах есть

их достоинства и недостатки. Я сейчас живу в

40-летний дом. Дома построили тогда не много

изоляции. Так что когда жарко, становится еще жарче. Когда холодно,

ты мерзнешь. Но история дома настолько богата, что

может даже удивить вас, для чего он изначально использовался. Сейчас

, если говорить о новом доме, охлаждение и отопление будет

тоже намного проще, так как теперь они имеют большую изоляцию.

С новыми домами вы получаете чувство безопасности. Лично

Я бы лучше жил в новом.

Золушка: Я убираю дома, чтобы заработать себе на жизнь и большинство моих клиентов

имеют более новые дома, так как у них есть деньги, чтобы их позволить

и я, чтобы убрать их дом. Я не люблю более новые дома; их всего

не имеют никакого символа. Я предпочитаю старые дома с характером.

Мне нравятся старые дома, потому что они были построены прочнее

тогда.В наше время дома возводятся так быстро и с

дешевой древесины, в долгосрочной перспективе потребуется еще ремонта.

3. а) Найдите в тексте выделенные жирным шрифтом слова, которые означают:

a) пространство или комната наверху здания, под крышей,

часто используется для хранения вещей

б) часть здания, состоящая из комнат, частично или

полностью ниже уровня земли

в) вода, которая предусмотрена для определенного участка

г) система проводов (), по которым проходит электричество

д) что-то в доме, облегчающее жизнь его пользователю

, потому что работает быстро и требует небольших усилий

f) поверхность комнаты, которую вы можете увидеть, если посмотрите сверху

вы

г) определенного времени в истории

ч) система обогрева дома в холодную погоду

i) система охлаждения дома в жаркую погоду

j) много места

k) не хватать (чего-то, что нужно или нужно)

---

Дата: 03. 01.2016; вид: 2077

---

.

Дом и ночлег

ДОМ

Чтение

Сидр с Рози – это современная классика Лори Ли. Это описывает время, когда он рос сразу после Первой мировой войны. Ли был одним из восьми человек, которые жили в коттедже в Котсуолдсе [1] в тогда еще отдаленной части английской сельской местности. Мир, который описывает Лори Ли, теперь исчез.

СИДР С РОЗИ

Значит, вместе с матерью нас было восемь в этом коттедже, в комнатах на трех больших этажах.Там был очень большой белый чердак, где спали девочки. На этаже ниже Мать и Тони делили одну спальню; У Джека, Гарольда и меня был второй. Но с момента постройки дом так часто меняли, что было почти невозможно попасть в свою комнату, не пройдя сначала через чужую. Итак, каждую ночь шествие незаметных фигур сонно ложилось спать, пока не задула последняя свеча.

Но большую часть времени, когда мы не спали, пока мы росли, мы проводили на кухне. Пока мы не поженились или не сбежали, это была общая комната, которую мы все делили. В нем мы жили и ели в густом воздухе многолюдной семейной жизни; мы не возражали против небольшого пространства; мы наступали друг на друга, как птицы в гнезде, протискивались мимо друг друга без неприязни, все разговаривали одновременно или все молчали. Но, думаю, мы никогда не чувствовали себя переполненными, потому что мы были отделены друг от друга, как ноты фортепиано.

Кухня, показывающая следы наших ботинок и нашей жизни, была неухоженной, теплой и низкой.Его беспорядочная мебель никогда не была прежней; его перемещали каждый день. Уголь и буковые палки [2] потрескивали в черном камине и печи; полотенца повесить сушиться на пожарный щиток; на каминной полке над плитой стояла неопрятная коллекция старинного прекрасного фарфора и картофеля необычной формы. На полу были полосы грязной циновки; окна были забиты растениями в горшках; стены поддерживали остановленные часы и открытки с картинками. Было шесть столов разного размера; какие-то кресла с выпирающими внутренностями; коробки, книги и бумаги на каждом стуле; диван для кошек, орган [3] для пальто и пианино для пыли и фотографий.А на полу вокруг всего за годы образовались бесформенные груды газет Матери.

ПОНЯТИЕ 1. Ответьте на вопросы. Сколько человек проживало в коттедже? Где семья проводила большую часть своего времени? Какие музыкальные инструменты были на кухне? 2. Исправьте утверждения. Лори Ли выросла в небольшом коттедже. Девочки спали в разных комнатах. На кухне был очень высокий потолок. На кухне был застелен ковер.Было шесть столов одинакового размера. Все книги были в книжном шкафу. Газеты лежали аккуратными стопками.

ДУМАЙ ОБ ЭТОМ Как вы думаете, Лори Ли происходила из богатой семьи? Как вы думаете, почему некоторые из семьи сбежали? Как вы думаете, какой была мать Лори Ли?

Дом и ночлег

1. а. Когда вы выбираете дом для аренды или покупки, какой из следующих пунктов является или будет для вас более важным? Напишите 1, 2 и 3 рядом с тремя наиболее важными.

1.		соседи и возможности для социальных отношений
2.		простота очистки и обслуживания
3.		расположение
4.		отсутствие шума
5.		сад и виды
6.		Размер и количество комнат
7.		Возраст и состояние
8.		другое: что? ________________

б.Сравните свои идеи с идеями партнера. Ты согласен?

2. Сопоставьте картинки со словами в списке.

Типы домов / мест проживания людей:

отдельно стоящий дом : не соединен ни с каким другим домом

двухквартирный дом (неофициальный: полу- ): соединен с еще одним домом

таунхаус : соединен с несколькими домами в ряд

коттедж : домик на даче или в деревне

бунгало : дом только одноэтажный (без верхнего этажа)

вилла : большой дом с большими садами или арендованный дом на курорте / в туристической зоне

особняк : большой внушительный особняк

хижина : часто небольшое и временное жилище простой конструкции

дом : жилище на ферме

спальных места : спальня и гостиная в одном

таймшер : дачная квартира или дом, где вы имеете право проживать одну или две недели в году

3. Используйте слово ниже, чтобы обозначить план.

мезонет на цокольном этаже

однокомнатная квартира второй этаж

спальный пентхаус

Квартира на первом этаже с балконом

4. Какие виды дома в упражнениях 2 и 3 наиболее распространены в вашей стране? Похожи ли они на аналогичные дома в других известных вам странах или отличаются от них? Какие основные отличия?

5.Представьте, что вы решили поехать учиться в Великобританию на два-три года. Что бы вы сделали с проживанием? Что из следующего будет для вас наиболее важным 2 ? Сравните свои приоритеты с приоритетами партнера.

колледж b чистота c цена

зачисление в колледж	cцена	экомфорт
чистота	шум	fother

ИСПОЛЬЗОВАНИЕ СЛОВАРЯ

ОПРЕДЕЛЕНИЯ 6. Все приведенные ниже слова можно использовать вместо live. Используя словарь, если необходимо, сопоставьте их с их определениями жить и проживать b занять f приседать c урегулировать g остаться i lodge h dwell

1. начать жить на месте после переезда из другого места 2. [больших групп людей или животных] жить в стране или 3. площадь 4. пожить какое-то время в месте в качестве гостя или гостя. 5. [формально] иметь свой дом в месте 6.быть в (доме или комнате) 7. [литературное или старинное употребление] для проживания в месте. 8. оставаться в чужом доме в обмен на оплату аренды 9. жить в неиспользуемом доме без разрешения и без оплаты аренды

7. Используйте глаголы выше, чтобы завершили следующие предложения.

а. Когда Клэр была студенткой университета, она ___________ с двумя старушками в течение года. Арендная плата была очень разумной.

г. Если вы приедете в Бостон на несколько дней, вы можете __________ с нами. У нас много места.

г. Туареги части Северной Африки.

г. Бездомная пара ворвалась в пустой дом и _________ там полгода. Затем хозяин заставил их уйти.

e. После войны Ван Донги покинули Вьетнам и в конечном итоге __________ в Бордо.

ф. Этот дом не похож на ___. На окнах нет штор, и я никогда не видела, чтобы кто-то входил или выходил.

ЗНАЧЕНИЕ В КОНТЕКСТЕ

8. Введите следующие слова из поля, используя словарь, если необходимо.

давайте арендовать (v) арендовать (n) депозит выселить домовладелец домовладелец арендатор договор / соглашение принимающая сторона гостеприимство агентство

В 1988 году мы провели шесть месяцев в Лондоне. Найти дом было нелегко. В течение первой недели мы были а) _____ родителями моего друга.Они были очень добры и показали нам отличные вещи б) _______. Наш c) ________ также помог нам найти жилье и познакомил нас с d) _______, который специализируется на краткосрочном размещении. На четвертый день мы пошли в Фулхэм, чтобы посетить двухкомнатную квартиру, которая должна была e) _______. Нам это очень понравилось, но f) _______ сказала нам, что она обещала g) _______ это другой паре накануне. У них были проблемы с h) ______ квартиры, в которой они жили: он хотел увеличить i) _______ на 30 процентов, а они отказывались платить, поэтому он собирался j) _____ им.Вот почему им нужен был другой дом. Мы очень волновались, когда услышали это, и узнали, что очень важно внимательно прочитать ваш k) ____ или договор аренды, прежде чем подписывать его. Тогда ваши права как l) ______ могут быть защищены.

Так или иначе, на следующий день мы узнали, что квартира в Фулхэме все-таки свободна, поэтому мы поспешили обратно в агентство, тщательно проверили m) ______ и заплатили) _______ из 400, а также за первый месяц o) _____ – еще один 400. Жить в Лондоне было довольно дорого.

ОБРАЗОВАНИЕ СЛОВА

9. Посмотрите на глаголы в следующих предложениях. Затем завершите их, используя существительные с этими окончаниями:

Люди -er / -ier -ent / -ant

Места: -ing -ence -ment -ation

1. Лицо, ночевавшее с семьей, является их __________.
2. Большой дом, в котором проживает богатая семья в году, – это их _______.
3. Человек, который занимает дом , даже если только на короткое время, является ________.
4. Место, где человек ложится, обычно на короткий период, называется его или ее _______ на формальном английском языке или копает на неформальном британском английском.
5. Людей, которые выселяют на корточки в пустых домах без разрешения хозяев, называют _______.
6. Место, где группа людей решает поселиться, например, в джунглях или ненаселенной местности, называется ________.
7. Люди, которые населяют страну или город, называются его _________.
8. Людей, которые приезжали в новую развитую часть страны, чтобы поселиться там или , часто называли _______.

10. Заполните таблицу с описанием вашего нынешнего дома (или дома, который вы хорошо знаете). Опишите комнаты, атмосферу, расположение, особенности или виды и т. Д., А также людей, которые там живут. Похож ли он на ваш идеальный дом? Если нет, то каким был бы ваш идеальный дом?

	Настоящий дом	Идеальный дом
Тип дома
Люди, которые там живут
Расположение
Номера
Атмосфера и особенности

b Сравните описание вашего идеального дома с

вашего партнера.

ЗНАЧЕНИЕ

СЛОВА ПО ТЕМЕ.

11. Прочтите следующие объявления о домах, взятые из рекламы британского агента по недвижимости. Предполагая, что у вас есть деньги, какой дом, если он есть, вы бы хотели посмотреть и почему?

Просторный викторианский дом с террасами и видами на город. Handy для местных магазинов, автобусов, школ и т. д. Крыльцо, вестибюль, 2 впечатляющих гостиных, кухня / комната для завтрака, ванная комната с душем, 3 спальни, центральное газовое отопление, небольшой, но восхитительный сад .

Южная окраина города: двухэтажный довоенный двухквартирный дом с 3 спальнями на тихой, обсаженной деревьями дороге. Удобно для местных магазинов и городских автобусов. Period холл, хороший холл, столовая, подсобное помещение / кладовая, электрические обогреватели, стеклопакеты, очаровательный зрелый сад, гараж.

Специально построенная квартира на верхнем этаже, расположенная в одном из жилых районов prime города, примерно в 10 минутах ходьбы от центра города и железнодорожного вокзала. Закройте местным магазинам и пешеходным дорожкам. Командный превосходный вид на город и окружающие холмы . Центральное газовое отопление, холл, гостиная 6м х 4м, ванная, 2 спальни с двуспальными кроватями с гардеробными, гараж.

Очень хорошо продуманное отдельно стоящее бунгало недалеко от центра города, роскошная кухня , впечатляющая гостиная открытой планировки с камином, 4 спальни с двуспальными кроватями и 2 ванные комнаты.Газовое центральное отопление, ярмарка декоративный порядок во всем, большой уединенный сад и гараж на две машины.

ЗНАЧЕНИЕ

СВЯЗАННЫЕ ЗНАЧЕНИЯ

12 Все следующие прилагательные взяты из рекламных объявлений выше. Поместите их в таблицу в зависимости от того, относятся ли их значения к размеру, расстоянию, возрасту или качеству .

прайм суперб двусторонний довоенный период дозы впечатляющий люкс свободной планировки зрелые пропорциональные не далеко уединенный удобный удобный очаровательный	Размер
Расстояние
Ag e
Качество

13. При необходимости, используя словарь, найдите еще одно составное слово, начинающееся с каждого из следующих слов.

a хорошее – b открытое – c хорошо – d целевое – e двойное –

14. Используйте словарный запас из рекламных объявлений, чтобы подготовить новое объявление для дома или квартиры, которые вы хорошо знаете (или для воображаемой квартиры / дома), и поместите ее на доске объявлений в классе. Помните, что вы можете преувеличивать его достоинства и преуменьшать его недостатки.Стремитесь заинтересовать как можно больше людей!

ИСПОЛЬЗОВАНИЕ СЛОВА

МЕТАФОРА И ИДИОМА

15. Вы можете понять, что означают эти выражения?

ИСПОЛЬЗОВАНИЕ СЛОВА

ПОСЛОВИЯ И Поговорки

16. Расположите следующие слова в правильном порядке, чтобы получились известные высказывания и строки из песен о доме. Есть ли на вашем языке похожие высказывания и цитаты?

а где / находится / дом / это / сердце

b желаю / домой / были / связаны / I / I

c дом / держать / костры / горящие /

д нет / дома / нравится / есть / место

e сердце / отсутствие / the / fonder / make / grow

I дом / дом / сладкий

СЛОВА ФОКУСА.

– ФОКУСНЫЕ СЛОВА	агентство	двусторонний	домовладелец	резиденция
	соглашение	двойной	лет	уединенный
	балкон	остекление	гостиная	второй этаж
	квартира подвал	гостиная	домик	двухквартирный
	ванная	жилище	постоялец	дом
	спальня	агент по недвижимости	жилье	поселок
	ночлег	выселить	гостиная	поселенец
	завтрак	ярмарка	люкс	поселок
	номер	дом	таунхаус	просторный
	бунгало	квартира	особняк	приседание
	центральное отопление	этаж	занимают	скваттер
	очаровательный	добротный.	житель	пребывание
	аудитория	цокольный этаж	свободная планировка	кладовая
	закрыть	гость	собственник	однокомнатная квартира
	контракт	зал	пентхаус	исследование
	удобно	под рукой	период (прил.)	превосходно
	коттедж	гостеприимство	крыльцо	таунхаус
	восхитительный	хост	довоенный	подсобное помещение
	залог	хижина	премьер	вилла
	отдельный	впечатляющий	специально построенный	пропорциональный
	дом	населяют:	аренда
	раскопок	кухня	проживать
	столовая	хозяйка	резидент
ФРАЗЫ ФОКУСА	по всему дому
	обрушить дом
	съесть кого-нибудь из дома и дома
	на доме
	навести порядок в доме

ПРОВЕРКА СЛОВ: См. Только ключевые слова и ключевые фразы

1 Из всех упомянутых номеров , в каком номере eel вам наиболее комфортно? Почему?

2 В списке несколько составных слов.Какие из них имеют ударение на первой части, а какие – на второй? Кажется, есть какие-нибудь правила ?

3 Составьте короткий рассказ с кем-нибудь из класса, в котором вы используете все ключевые фразы.

4 Какие слова в списке вы найдете:

самое странное? Почему?

b Сложнее всего произносить? Почему?

17. Обстановка и отделка дома.

---

Дата: 17.12.2015; вид: 1904

---

.

---

Смотрите также

• Как настроить на холод кондиционер haier
• Маты теплый пол devi
• Как сделать кондиционер тише
• Uponor коллектор теплого пола
• Газовый котел для теплого пола и горячей воды
• Клеммы для теплого пола
• Теплый водяной деревянный пол своими руками
• Теплый пол в деревянном доме
• Теплый пол водяной сколько трубы
• Fan как переводится на кондиционере
• Как начать бизнес по установке кондиционеров

подключение к системе, схема водяного пола, как подсоединить правильно, соединить, подсоединение к батарее, радиатору

Содержание:

Причины популярности полов с обогревом
Ограничение к переоборудованию отопительных систем
Подключение к централизованной отопительной сети
Как подключить теплый пол к разным системам
Выбор варианта подключения водяного теплого пола
Нерегулируемая система
Регулируемая сбалансированная теплоснабжающая конструкция
Система обогрева с монтажом трехходового клапана
Водяной теплый пол с узлом смешивания
Видео

Жильцы квартир в крупных населенных пунктах в основном пользуются услугами централизованного теплоснабжения. Только на протяжении последнего десятилетия приобрел популярность процесс обустройства индивидуального обогрева в квартирах многоэтажек. Он предполагает подключение теплого пола к системе отопления.

Сегодня в новостройках обычно устанавливают автономные отопительные конструкции с подключением радиаторов. Дополнительным вариантом обогрева владельцы недвижимости нередко выбирают теплые полы.

Комбинированные способы обустройства теплоснабжения жилья стали популярны. Для загородных домов и городских квартир с автономным обогревом возможна реализация подобной схемы подключения водяного теплого пола.

В многоквартирных зданиях с централизованным отоплением, возведенных много лет назад, использовать комбинированный вариант очень сложно. В этом случае можно продумать монтаж теплого пола, но исключительно как вспомогательного источника тепловой энергии.

Причины популярности полов с обогревом

Идея подогрева напольной поверхности возникла давно. Теплый пол – это довольно эффективная современная система обогрева помещений за счет физических особенностей нагретых воздушных потоков. Разогретая напольная поверхность отдает тепло воздуху, который поднимается вверх и заполняет в комнате внутреннее пространство.

Пол с обогревом в отличие от отопительных батарей в квартире, выполняющих функцию тепловой завесы, равномерно прогревает воздух в помещениях. Кстати, эффективность данных систем больше на 30 – 40% по сравнению с традиционным способом теплоснабжения жилья с использованием радиаторов.

Комфортный температурный баланс обеспечивается благодаря перемещению воздушных масс, имеющих разную температуру нагрева – самая высокая температура наблюдается в нижних слоях воздуха. При радиаторном обогреве весь процесс происходит наоборот, ведь теплый воздух собирается вверху, а пол является в помещении наиболее холодным местом.

Обустраивать напольный обогрев стало модным в течение последних лет, поскольку теперь приобрести соответствующие стройматериалы и отопительное оборудование можно без проблем. Сейчас такой способ обогрева частных домовладений стал обычным делом, что невозможно сказать о многоэтажных домах.

Кстати, попытки самостоятельного монтажа теплого пола от центральной теплосети в небольших по площади помещениях в многоквартирных зданиях заканчивались в основном удачно, чего не скажешь о намерениях обустроить подогрев напольной поверхности во всех комнатах за счет централизованного поступления тепла.

Ограничение к переоборудованию отопительных систем

Согласно отечественному законодательству, подсоединение теплого пола к отоплению централизованного типа в помещениях многоэтажек запрещено.

Причины запрета связаны с некоторыми нюансами:

1. Классически устроенный теплый пол состоит из труб с теплоносителем, подключенным к отопительной системе и уложенным на ровное основание. Сверху водяного контура заливают бетонную стяжку, обеспечивающую защиту трубопровода и выполняющую функцию технологического элемента здания. От труб тепло передается слою бетона и за счет его высокой теплопроводности он становится поверхностью, активно передающей тепловую энергию. Следует отметить, что не все жилые объекты рассчитаны на ремонт, связанный с обустройством системы теплого пола. В этом случае имеет значение высота потолков и вес стяжки, одни квадратный метр которой достигает 200 –300 килограммов. После ее укладки на плиты перекрытия будет воздействовать существенная дополнительная нагрузка.
2. Другой аспект проблемы связан с регламентными нормами. Прежде, как подключить к радиатору отопления теплый пол, нужно произвести врезку водяного контура в стояк, а это может привести к ухудшению качества обогрева квартир, расположенных как сверху, так и снизу. В результате функционирование всей системы централизованного теплоснабжения окажется под угрозой.

В подобной ситуации единственное, что возможно – это подсоединение теплого пола к системе отопления в квартирах на первом этаже.

Следует знать, что получить разрешение на изменение способа теплоснабжения в старых домах с централизованным отоплением по ряду причин почти не реально. В новостройках сейчас уже на стадии проектирования предусматривают возможность обустройства пола с обогревом.

Для владельца частного дома, оборудованного автономным нагревательным газовым котлом не должно возникнуть проблем с тем, как подсоединить к отоплению теплый пол.

В многоэтажках отопительная конструкция обогрева напольной поверхности, в которой главным источником тепловой энергии является вода, получается недолговечной, с низкими эксплуатационными показателями по причине плохого качества жидкости, подаваемой от теплоцентрали.

Также не следует забывать о наличии гидравлического сопротивления в уложенном в стяжку водяном контуре и о слабой сопротивляемости труб возможности получить гидроудар.

Если вышеописанные трудности не являются препятствием, тогда владельцу недвижимости следует детально разобраться с тем, как правильно подключить теплый пол к отоплению. Необходимо выполнять инструкцию и учитывать расчетные параметры, на которые следует опираться при проведении монтажных работ.

Подключение к централизованной отопительной сети

Создание обогрева пола, как и укладка в доме любых инженерных коммуникаций, нуждается в тщательном проведении подготовительных мероприятий.

Прежде, как соединить теплый пол с отоплением, необходимо выяснить несколько важных моментов:

• имеется ли конструктивная возможность подключения к радиаторам в квартире нового водяного контура и других элементов системы, таких как узел подмеса, коллектор, насос, трехходовой клапан и т.д.;
• можно ли обеспечить понижение температуры воды до 50 градусов, поскольку в батареях и стояках подаваемая жидкость нередко нагрета до 65 – 75 градусов;
• какая величина рабочего давления у теплоносителя в центральном квартирном стояке и не превышает ли она нормативный параметр в 8 – 9 атмосфер.

Существуют стандартные схемы, как подключить к батарее отопления теплый пол, причем каждая из них отличается эффективностью и технологическим решением. Оптимальным считается проект, предусматривающий подключение узла смешения, коллектора и устройств регулировки.

Как показывает практика, водяной пол без использования смесительного узла будет малоэффективной конструкцией. Также не станет лишним монтаж трехходового клапана, который обеспечит правильную регулировку температуры нагрева рабочей среды.

В группу безопасности системы обогрева напольной поверхности входят:

• термодатчики;
• циркуляционный насос;
• термостат.

Вне зависимости от принятого решения, как подключить теплый пол к системе отопления – непосредственно к стояку или батарее – в любом случае для этого нужно использовать специальное оборудование. При этом каждый из элементов теплоснабжающей конструкции имеет свой принцип работы.

Как подключить теплый пол к разным системам

Если контур пола нужно подключить к системе двухтрубного радиаторного теплоснабжения, его соединяют с подающим и обратным трубопроводом, подведенным к батареям. Эту работу делают посредством специального модуля или при помощи двух шаровых кранов.

Когда обустраивается однотрубная система отопления с теплым полом, тогда подачу теплоносителя на контур обогрева напольной поверхности подключают после насоса, а обратку – перед ним. Регулировку температурного режима в помещении осуществляют с помощью модуля подключения или шаровых кранов.

Выбор варианта подключения водяного теплого пола

Чаще всего используют следующие схемы подключения:

• нерегулируемая отопительная система;
• регулируемая сбалансированная теплоснабжающая конструкция;
• система обогрева с монтажом трехходового клапана;
• водяной теплый пол с узлом подмеса.

Каждую из вышеназванных схем, поясняющих последовательность действий, как подключать теплый пол и радиаторы, отличает собственная эффективность.

Нерегулируемая система

В данной схеме монтажа нет ничего особо сложного. К водяному контуру, предназначенному для обогрева напольной поверхности, присоединяют циркуляционное насосное оборудование.

При этом имеются значительные ограничения. Прежде всего, протяженность трубопровода не может превышать 70 метров. Для его строительства задействуют полипропиленовую или металлопластиковую трубную продукцию, имеющую диаметр 16 миллиметров и пропускную способность, не превышающую 10 литров в течение минуты.

Система теплого пола, обустроенная согласно этой схеме, получается абсолютно нерегулируемой. Ее эффективность недостаточна, поскольку высока вероятность большой потери тепла в результате быстрого остывания отопительных радиаторов.

При обустройстве нерегулируемой системы не следует забывать, что насос монтируют на обратку двухтрубного теплого пола. Если не соблюдать эту рекомендацию, насос направит основной поток нагретого теплоносителя в дополнительно проложенный водяной контур, а батареи в квартире, как и соседские радиаторы, сразу станут чуть теплыми.

Регулируемая сбалансированная теплоснабжающая конструкция

При ее создании используют специальный контур, предназначенный для подмеса. Его оснащают запорным вентилем. Благодаря его наличию регулировка степени нагрева теплоносителя осуществляется путем понижения интенсивности циркуляции жидкости.

Балансировочный кран выполняет функцию регулятора степени нагрева водяного пола. С целью увеличения или уменьшения пропуска воды в контур необходимо переставить кран в определенное положение.

Система обогрева с монтажом трехходового клапана

Чтобы обустроить регулируемый, надежный и практичный источник обогрева квартиры, нужно установить на систему такой элемент как трехходовой клапан. Назначение данного устройства заключается в возможности держать под контролем расход тепла, поступающего от теплоносителя, который перемещается по контурам.

В этом случае температура нагрева напольной поверхности регулируется в автоматическом режиме. Специалисты советуют: если радиатор слишком быстро остывает, следует в перемычке установить двухходовой клапан, который начнет перекрывать поступление горячей жидкости в трубопровод, обеспечивающий отопление пола. При этом циркуляция будет происходить в прежнем режиме.

Водяной теплый пол с узлом смешивания

Если интересует вопрос, как подсоединить к системе отопления теплый пол, чтобы получилась эффективная, практичная и хорошо управляемая теплоснабжающая конструкция, нужно включить в рабочую схему установку смесительного узла.

Этот вариант является оптимальным решением для жилья, расположенного в регионах с суровым климатом. Дело в том, что в таких населенных пунктах в централизованных теплосетях температура теплоносителя часто достигает 75 – 95 градусов, а это критическая величина для пола с обогревом.

Данную проблему успешно решит установка смесительного узла, обеспечивающая подачу в контур пола воды, нагретой до 35 – 40 градусов.

Подогрев напольного покрытия станет эффективным способом обогрева, если придерживаться инструкции, как подключить теплый пол к отоплению и учитывать особенности планировки помещения, в котором он обустраивается, и специфику функционирования центрального источника теплоносителя.

руководство по подключению системы к коммуникациям

Теплый пол водяного типа становится все более популярным у владельцев частных домов, отапливаемых от котла. Комбинированная система, оборудованная по всем правилам, исправно работает уже 15-20 лет. Грамотно подобранная схема подключения водяного теплого пола (ВТП) обеспечивает подачу теплоносителя, нагрев его до нужной температуры и распределение по контурам.

В этой статье мы подробно разберем особенности сборки коллекторного узла и схему подключения системы. Мы также предоставляем подробные инструкции по установке. Но сначала рассмотрим, когда водяной пол становится полезным, а когда его устраивать нецелесообразно.

Содержание статьи:

• Ограничения по монтажу ЭЦН
• Разбор схемы подключения с коллектором
  • Принцип нагрева
  • Подбор и сборка коллекторного узла
  • Пошаговая инструкция по монтажу
• Схема подключения от радиатора отопления
• Выводы и полезное видео по теме

Ограничения по монтажу ЭЦН

Производители комплектующих для теплых полов (ТП) не всегда указывают, есть ли ограничения по монтажу водяных систем , но они есть. В некоторых случаях запрещается устанавливать отопительные конструкции.

Где не принято укладывать водяные полы:

• В многоквартирных домах. Центральное отопление распределено между квартирами. Дополнительное подключение в одном из них приведет к нагреву и гидравлическому дисбалансу.
• В общественных местах. Теплый пол считается малоэффективным, так как потери тепла велики, а по сути экономичные системы удорожаются в процессе эксплуатации.
• В жилых домах с недостаточной теплоизоляцией в качестве основного источника тепла. Одним из условий устройства теплых полов в северных районах является снижение теплопотерь за счет пола и пола, а также установка радиаторов по периметру помещений, под окнами.

Наиболее эффективной системой отопления признана комбинация традиционного радиаторного отопления с теплыми полами, а основными источниками тепла остаются отопительные батареи.

Но иногда большую роль играет система, спрятанная под полом:

Фотогалерея

Фото

Большие окна в пол требуют особого оформления интерьера, а радиаторы в комнатах со стеклянными стенами кажутся излишними

Чтобы сохранить все нюансы стиля ретро, ​​дизайнеры идут на разные ухищрения. Одна из хитростей – использование теплого пола вместо технических радиаторов

В отличие от взрослых, дети очень любят играть на полу, где при традиционном отоплении скапливается холодный воздух. Выход – теплый пол

Помещение для принятия водных процедур не может быть холодным, а когда не только воздух, но и пол становится теплым, комфорт повышается

Просторные комнаты с панорамными окнами

Интерьер в стиле ретро

Детские и игровые комнаты

Ванные и туалеты

Теплые полы, оборудованные с соблюдением норм и технологических нюансов, безопасны, гигиеничны и не нарушают эстетику помещения.

А за функциональность и удобство использования отвечает выбранная схема подключения, описание которой будет рассмотрено более подробно.

Анализ схемы подключения с коллектором

Существует несколько вариантов проектирования системы водяного ТП. Но самой практичной и рациональной признана конструкция – многофункциональный узел, распределяющий теплоноситель.

Принцип отопления

Основным источником теплоснабжения в доме, как правило, является автономный генератор, функцию которого обычно выполняет котел. Тип котла значения не имеет, но считается, что он стоит в 6-7 раз дешевле электрического.

Котел можно установить на кухне, в коридоре, подвале или в специально выделенном помещении – котельной. Связь с радиаторами и теплым полом осуществляется посредством труб (полипропиленовых, металлопластиковых и др.)

Температура отопительной воды для отопления достигает 95°С. Система закрытая и температура обратки ниже – примерно 65 -70°С. Но для теплого пола эти параметры не подходят, максимально допустимое значение составляет 55°С. На практике теплоноситель поступает в трубы ЭХЗ еще более охлажденным – 35-45°С.

Для регулировки нужной температуры к контурам подключается обратка и устанавливаются потоки смешения.

Схема подключения: 1 – клапан трехходовой; 2 – насос циркуляционного типа; 3 – краны шаровые с датчиками температуры; 4 – коллектор распределения теплоносителя с расходомерами; 5 – коллектор с регулировочными вентилями, установленными на обратке; 6 – теплый пол “улитка”

Температуру в системе можно регулировать вручную, ориентируясь на данные датчиков температуры. Однако существуют газовые котлы, рассчитанные на прямое подключение ЭХЗ. Автоматически подают воду с заданной температурой 40-45°С.

Твердотопливные котлы плохо регулируются. Чтобы теплоноситель в системе с твердотопливным генератором достиг нормы, требуется установка дополнительной буферной емкости.

И вот они подходят идеально, так как нужная температура поддерживается автоматически, однако это самый дорогой способ обогрева, экономически не выгодный.

Подбор и сборка коллекторного узла

Контуры ЗТП подключаются к системе отопления через распределительный коллектор. Это узел, позволяющий регулировать расход теплоносителя, контролировать температуру и расход, балансировать контуры, удалять воздух из системы. За каждую функцию отвечают отдельные элементы: , расходомеры, манометр, термостаты.

Метод подключения пробоотборника. К стене крепится гребенка, к которой с одной стороны подсоединяются подающая и обратная линии, а с другой – водяные контуры из одного или нескольких помещений

Для того, чтобы правильно подобрать комплектующие для сборки смесительно-распределительного узла, лучше нанять специалиста, хорошо разбирающегося в качестве запчастей на рынке.

Основные элементы узла:

Галерея изображений

Фото

На подающей линии имеется коллектор с балансировочными клапанами, оборудованными расходомерами, на выходе такой же коллектор, но с обычными клапанами или термостатическими клапаны

На оба коллектора устанавливаются краны, выполняющие 2 функции: удаление теплоносителя из системы и сброс воздуха при первичном или последующем заполнении контуров водой

При отсутствии отдельного стояка необходим смесительный узел, включая байпас, термостат и насос. Вариантов установки блока множество, в зависимости от расположения коллектора, количества подключаемых контуров и других условий монтажа

Причин завоздушивания системы несколько, поэтому установка автоматического воздухоотводчика необходима. Он крепится сбоку, желательно в самой высокой точке коллекторно-смесительного узла, на подающей гребенке 9.0003

Коллекторные гребенки с расходомерами и вентилями

Краны дренажные для аварийного слива СОЖ

Смесительный узел регулировки СОЖ

Автоматический воздухоотводчик для отвода воздуха из труб

фурнитура), необходимы специальные кронштейны. Вся сборка обычно размещается в коллекторном шкафу, который может иметь различную конструкцию и место установки.

Пошаговая инструкция по установке

Водяной пол подключается к системе отопления на завершающем этапе, когда строительные работы полностью завершены, собран и установлен коллекторный шкаф.

Весь процесс установки системы ВТП включает следующие этапы:

1. Проектирование, расчеты, составление схемы.
2. Подготовка основания ;
3. Армирующая сетка правая;
4. Заполнение контуров теплоносителем, гидравлические испытания.
5. Заливка укладка чистового пола.
6. Подключение к системе, балансировочные цепи.
7. Ввод в эксплуатацию, испытания.

Как видите, действия по подключению выполняются в самом конце. И здесь большую роль играет контурная балансировка. Каждая петля имеет разную длину, соответственно все цепи отличаются гидравлическим сопротивлением.

Инструкция по соединению труб:

Фотогалерея

Фото

Для предохранения труб от износа и перегибов, перед соединением надеваем теплоизоляцию или гофрированные трубы

Сначала надеваем на трубу накидную гайку, затем обжимное кольцо и упорную втулку

Приводим трубу с резьбовым зажимным соединением, которое накручиваем на резьбовой штуцер

Чтобы не сорвать резьбу, надеваем для затяжки используйте два ключа: одним держим шестигранник на штуцере, другим закручиваем гайку

Расстояние между двумя соседними отопительными контурами должно быть 10 см

Второй конец контура соединяется с штуцером на гребенке относящийся к возвратному патрубку охлаждающей жидкости

Все защитные рукава из гофрированной трубы или изоляции должны быть длиной не менее 50 см, из которых 25 см будут в стяжке, а остальные 25 под коллектором

По окончании работ все контуры должны быть соединены с арматура. При желании можно установить систему автоматического управления

Шаг 1 – надеть защитные трубы

Шаг 2 – установить зажимное соединение под евроконус на трубу

Шаг 3 – присоединить штуцер к штуцеру коллектора

Шаг 4 – аккуратно затянуть соединение

Шаг 5 – спланировать установку второго конца трубы

Шаг 6 – найти соответствующий штуцер на задней гребенке

Шаг 7 – отрегулировать положение изоляционных втулок

Шаг 8 – подключите все трубы по очереди

Если установить коллектор в сборе без расходомеров, функция обогрева будет нарушена. При вводе системы в эксплуатацию теплоноситель будет стремиться попасть в контуры меньшего размера, с минимальным сопротивлением. В результате помещения при коротких замыканиях будут отапливаться по проекту, а при длинных останутся неотапливаемыми.

Балансировка должна начинаться при подключении коллектора к подающей и обратной трубам.

Схема теплых полов с различными отопительными контурами. Для того, чтобы температура в них была примерно одинаковой, необходимо выполнить балансировку, для чего нужны расходомеры

Инструкция по балансировке:

• Попеременно открыть подающий и обратный клапаны . Убедитесь, что вентиляционные отверстия также открыты.
• При выключенном котле включить циркуляционный насос и установите термостат на максимальную температуру.
• Довести давление в системе до нормы – 1-3 бар.
• Закрыть вентили на всех контурах Оставить только самый длинный. Запишите данные расходомера.
• Откройте клапан на втором по длине контуре . Отрегулируйте скорость потока до первого результата с помощью балансировочного клапана.
• Продолжайте открывать клапаны на контурах по одному , от длинного к короткому, регулируя скорость потока до одного значения (первого).

С помощью удобного функционала вы всегда сможете настроить параметры потока. Но делать все придется вручную, ориентируясь на значение в самом длинном контуре.

Запрещено начинать работу сразу на полной мощности, температуру охлаждающей жидкости в системе следует повышать постепенно. В первые сутки подается вода чуть выше комнатной температуры — +25°С, затем каждый день прибавляется 5-6°С. Желаемая температура устанавливается на термостате.

При достижении температуры 30-45°С, обогреваемой водой, в помещениях должен быть максимально комфортный микроклимат. Если этого не произошло, можно добавить еще максимум 5-10°С

Скорость насоса повышать не нужно; лучше, если он работает на первом. Нормальная разница температур на подаче и обратке составляет 5-10°С, но если значение выше, то скорость насоса можно увеличить.

Схема подключения от радиатора отопления

Иногда вместо схемы «котел — смесительно-коллекторный узел — контуры» применяют другие варианты подключения теплого пола. И самый распространенный из них – подключение контура ВТП к радиатору отопления.

Схема выглядит так:

Подключение к обратке выполнено: 1 – краны шаровые запорные; 2 – обратный клапан; 3 – трехходовой смесительный узел; 4 – насос циркуляционного типа; 5 – воздушный клапан; 6 – коллекторный узел; 7 – труба к котлу

Минус схемы – сезонное использование теплого пола. Как известно, радиаторы отопления летом не используются, поэтому пол также останется холодным.

Чтобы температура охлаждающей жидкости не поднималась выше нормы, в цепь включен специальный датчик с клапаном. Он автоматически перекрывает подачу воды, как только становится слишком жарко. Когда охлаждающая жидкость остынет до приемлемой температуры, снова открывается.

Этот тип ВТП может быть выполнен без насосно-смесительного узла. Единственным средством регулировки является термостатическое устройство, установленное на подающей трубе.

Выводы и полезное видео по теме

Обзор способов подключения:

Вариант подключения схемы без коллектора:

Как собрать насосно-смесительный узел

При выборе схемы подключения ЭЦН к системе отопления следует лучше обратиться к специалисту для учета всех нюансов дальнейшей эксплуатации .

Если нет навыков самостоятельной сборки коллекторно-смесительного узла, рекомендуем купить готовый.

Используете самостоятельно собранный и подключенный теплый пол и хотите поделиться полезными советами по установке и предупредить новичков о возможных ошибках? Пишите свои комментарии в блоке ниже, добавляйте фото и рекомендации.

Может у вас есть вопросы по теме статьи? Не стесняйтесь задавать их нашим специалистам ниже под этим материалом.

схемы оптимальных вариантов

При решении задачи обогрева жилья существует множество комбинаций построения системы подачи и отвода теплоносителя. Каждую разводку отопления в частном доме можно классифицировать по нескольким критериям.

Предлагаем разобраться в нюансах обустройства и возможных вариантов работы. Понимание принципов проектирования, плюсов и минусов каждого вида разводки поможет спланировать геометрию системы и ее структуру с учетом индивидуальных особенностей помещения.

Содержание статьи:

• Моделирование оптимальной геометрии контура
  • Естественная и принудительная циркуляция воды
  • Вертикальная и горизонтальная разводка
• Выбор однотрубного или двухтрубного варианта
  • Использование однотрубного подключения
  • Использование двухтрубного варианта отопления
• Встраивание распределительного коллектора
  • Система подключения радиаторов
  Правила использования теплых полов
  • Выводы и полезное видео по теме

  Моделирование оптимальной геометрии контура

  Для одного частного дома можно спроектировать несколько замкнутых водяных контуров, которые будут обогревать разные помещения. Они могут существенно отличаться друг от друга по типу проводки.

  При проектировании в первую очередь исходят из работоспособности системы, а также оптимальной геометрии с позиций минимизации затрат, простоты монтажа и возможности вписать элементы отопления в дизайн помещения.

  Фотогалерея

  Фото

  Основная задача возводимой системы отопления частного дома – полностью компенсировать теплопотери, происходящие через строительные конструкции и проемы

  Вариант разводки выбирается таким образом, чтобы уменьшить тепло потери как можно больше. Через неотапливаемые помещения должно проходить не более 10% трубопровода

  В значительной степени на выбор системы влияет бюджет владельцев дома. Исходя из финансовых возможностей определяется техническое оснащение сооружения, вид движения теплоносителя и его эффективность

  Чем больше технических средств требуется для работы системы, тем она эффективнее, но и тем больше ситуаций, связанных с поломками и ремонт

  При выборе оптимальной разводки отопления загородного дома следует учитывать взаимосвязь контура с другими инженерными коммуникациями

  На этапе проектирования необходимо четко определить тип котла, планируемого к использованию для отопления, чтобы досконально продумать организацию котельной и склада топлива

  Изначально следует продумать возможность корректировки режимов работы котла система и размещение регулирующего оборудования

  На этапе проектирования разводки теплоснабжения необходимо определить наиболее удобное расположение приборов и оборудования, облегчающих обслуживание и создающих эксплуатационный комфорт

  Основная задача системы отопления

  Рекомендации по выбору схемы подключения

  Открытый вариант системы отопления

  Принудительный замкнутый контур

  Соединение отопления с другими инженерными сетями

  Тип котла и организация котельной

  Регулировка режима отопления

  Доступ для обслуживания и ремонта

  Естественная и принудительная циркуляция воды

  Нагрев теплоносителя для отопления дома происходит в одном или нескольких устройствах, расположенных внутри помещения. Это могут быть печи, камины, а также газовые, электрические или твердотопливные котлы.

  Напор воды в контуре обеспечивается либо за счет использования циркуляционных насосов, либо за счет выравнивания геометрии системы, что позволяет создать условия для естественной циркуляции.

  Также источником горячей воды может быть система центрального отопления на несколько домов. При низком давлении возможно подключение циркуляционных насосов для создания дополнительного давления и увеличения скорости движения жидкости по трубам.

  Установка циркуляционного насоса создает достаточное давление в системе, что дает возможность использовать варианты разводки, которые нельзя использовать при естественной циркуляции

  При выборе варианта с или низкого давления в трубах с централизованным отоплением необходимо тщательно продумать возможность максимального использования физических законов, позволяющих запускать и поддерживать движение жидкости.

  Обязательным элементом электропроводки в данном случае является ускорительный коллектор. Представляет собой вертикальную трубу, по которой горячая вода поднимается вверх, затем распределяется по отопительным приборам и, потеряв первоначальную температуру, стекает вниз.

  Из-за разной плотности возникает разница гидростатического давления столба горячей и холодной жидкости, что является движущей силой циркуляции воды.

  Галерея изображений

  Фото

  Самый простой вариант разводки отопления для частного дома – самотечная система, согласно которой теплоноситель течет самотеком по контуру

  Самотечные контуры не требуют использования насоса, предельно просты в build

  Температуру в приборах систем естественного типа можно регулировать только уменьшением/увеличением теплоносителя. Термостаты на радиаторы не ставятся

  В системах отопления с естественным движением теплоносителя сброс лишнего воздуха осуществляется через открытый расширительный бачок. Только в схемах с нижним подключением на радиаторах устанавливаются автоматические или механические воздухоотводчики

  Системы с принудительной перекачкой теплоносителя значительно сложнее, их монтаж и обслуживание дороже

  Для перемещения теплоносителя в принудительных системах устанавливается насос; для обеспечения прерывания включается группа безопасности

  В закрытых насосных контурах отопления необходимо устанавливать воздухоотводчики на радиаторах и секциях с системными поворотами

  В большинстве принудительных систем вместо открытого расширительного бака используется закрытый . Для нормальной работы потребуются не только воздухоотводчики, но и предохранительный клапан

  Гравитационная открытая система

  Простота и доступность

  Устройства в системах естественного типа

  Радиатор с краном Маевского

  Насосный вариант системы отопления

  Техническое оснащение насосных контуров

  20система 0

  Воздухоотводчик закрытый

  Вертикальная и горизонтальная разводка

  Подача горячей воды к радиаторам может осуществляться различными способами. Разводку условно делят на вертикальную и горизонтальную, по положению труб (стояков), подающих воду непосредственно к радиаторам отопления.

  В современных домах чаще используется горизонтальное, а не вертикальное отопление. Причина в том, что расположение радиаторов на разных этажах редко совпадает.

  Схемы вертикальные с верхней подачей горячей воды, разность гидростатического давления между теплым и холодным участками контура используется максимально, поэтому практически всегда используются как для естественной циркуляции, так и для слабонапорных в системе.

  Кроме того, такие схемы работоспособны в случае аварийного отключения насоса, которое может произойти из-за его поломки или отсутствия электричества.

  Разводка с нижней подачей практически не применяется для отопления с естественной циркуляцией. При наличии хорошего давления в системе ее применение оправдано, так как такая схема имеет два существенных преимущества, относительно альтернативного варианта.

  Преимущества схемы:

  • меньшая общая длина используемых труб;
  • нет необходимости проводить трубы на чердаке или в технологических нишах под потолком второго этажа.

  Горизонтальное расположение 9Отопительные разводки 0035 применяются для одноэтажных частных домов. Если здание двухэтажное и более, то его часто используют, когда вертикальные стойки нежелательны с точки зрения дизайна.

  Горизонтальные трубы подачи и отвода воды могут органично вписываться в интерьер помещений, а также прятаться под полом или в нишах, расположенных на уровне пола.

  Фотогалерея

  Фото

  При вертикальном варианте разводки отопительные приборы подключаются к системе в одном направлении. Как правило, это схемы с верхней подачей, устраиваемые в домах с двумя и более этажами

  Вертикальные схемы однотрубные и двухтрубные. Гравитационная однотрубная может быть только с верхней разводкой

  Горизонтальный вид разводки еще называют напольным, т.к. система собирается в пределах одного этажа и подключается к стояку

  Горизонтальные виды разводки, особенно с нижним подключением, необходимо стимулировать движение теплоносителя, т.е. необходимость применения насоса

  Вертикальная схема системы отопления

  Двухтрубная вертикальная система с верхней разводкой

  Горизонтальный тип разводки

  Особенности устройства горизонтальных контуров

  Выбор одно- или двухтрубного варианта

  Подача горячей воды и отвод охлажденной для системы отопления частного дома может осуществляться с помощью одной или двух трубы. Каждый вариант имеет положительные и отрицательные стороны, а также особенности использования в зависимости от типа проводки.

  С точки зрения дизайна интерьера наличие второй трубы никак не влияет на внешний вид системы отопления за счет нижнего варианта подключения системы к радиаторам и возможности уменьшения диаметров труб

  Использование однотрубного подключения

  Схема водяного отопления частного дома с использованием одной трубы для подачи горячей и отвода охлажденной воды называется однотрубной. Основным преимуществом такой системы является минимизация длины труб.

  Основные преимущества варианта:

  • самые низкие затраты на приобретение элементов системы отопления;
  • самый простой и быстрый монтаж;
  • наименьший риск несчастного случая.

  Основной минус – постепенное снижение температуры воды, которая проходит последовательно через все радиаторы в контуре.

  Следовательно, необходимо использовать несколько большую площадь поверхности последних радиаторов (большее количество колен), что зачастую нивелирует экономическую выгоду от минимизации длины труб.

  Фотогалерея

  Фото

  В однотрубных схемах отопления подача нагретого теплоносителя и отвод его после остывания обратно в котел осуществляется по одной магистральной трубе

  Отопительные приборы подключаются к сети последовательно. Температура в дальнем от котла радиаторе на пару градусов ниже, чем в ближнем, потому что он попутно успевает охладить

  При строительстве однотрубных систем трубы используются в два раза меньше. Через помещение проходит только одна труба, что выглядит намного лучше, чем сложная двухтрубная разводка

  В многоэтажных домах в основном применяется однотрубный вариант разводки с подачей теплоносителя от верхнего устройства к нижнему

  нижний вариант подключения приборов диктует использование циркуляционного насоса и воздухоотводчиков в контуре

  Настраивать приборы однотрубной системы с помощью терморегуляторов бессмысленно, т.к. изменение температуры возможно только по всей сети

  Можно обеспечить подачу теплоносителя практически равной температуры к приборам системы с верхней разводкой путем устройства замыкающих участков – байпасов

  Преобладающее количество однотрубных систем монтируют Т-образным способом способ с установкой функциональных элементов по периметру помещения

  Принцип работы однотрубной системы отопления

  Особенности подключения отопительных приборов

  Минимальное количество труб в устройстве

  Вариант однотрубной верхней разводки

  Вариант нижнего подключения радиатора

  Особенности балансировки температуры в контуре

  Модернизация однотрубной схемы с верхней разводкой

  Способ построения отопительного контура с одной трубой

  Дополнительно , из-за этого недостатка существуют ограничения для одного контура на количество подключаемых радиаторов. Если их слишком много, то последний по ходу движения теплоносителя практически не будет излучать тепло.

  Кроме того, есть проблема с расчетом теплопередачи. Следует учитывать, что отключение первых радиаторов от системы отопления приводит к повышению температуры поступающей воды для последующих устройств.

  Однотрубные схемы с вертикальной нижней разводкой использовать бессмысленно, так как длина труб будет такой же, как и у двухтрубного варианта, который нивелирует все преимущества, но оставляет минусы.

  Если возврат теплоносителя происходит по тому же маршруту, что и подача, то общая длина труб при обоих вариантах практически одинакова

  Нагреватель обычно подключают сквозным, чтобы можно было отключить любой из них, не прекращая циркуляцию воды по контуру.

  Для экономии на кранах можно не перепускать воду через выпуски, но тогда придется останавливать работу этой части системы и сливать воду при необходимости замены или ремонта радиатора.

  Самый экономичный вариант – использовать одну стальную трубу диаметром 1,5-2 дюйма без радиаторов отопления. Отсутствие кранов и фитингов делает эту систему еще и наиболее практичной за счет минимизации риска протечек или прорывов воды.

  Подробнее о расчете однотрубной системы отопления в .

  Применение двухтрубного варианта отопления

  Схема контура отопления, когда одна труба используется для подачи горячей воды к отопительным приборам, а вторая – для возврата охлажденной, называется двухтрубной.

  Его основные преимущества:

  • температура воды, подаваемой на все радиаторы, одинакова;
  • отключение одного или нескольких радиаторов не влияет на температуру подаваемой воды к другим отопительным приборам;
  • ограничение количества радиаторов на один отопительный контур зависит только от пропускного объема труб.

  Основным недостатком данной разводки является незначительное увеличение метража труб.

  Это приводит к дополнительным недостаткам:

  • увеличиваются затраты на приобретение и монтаж элементов системы отопления;
  • сложная интеграция в интерьер частного дома.

  Количество фитингов и кранов в двухтрубной системе почти такое же, как и в однотрубной.

  Для попутной схемы движения теплоносителя общая длина труб при использовании двухтрубной системы увеличивается на расстояние между первым и последним радиатором. Иногда она незначительна по сравнению со всей протяженностью контура.

  В зависимости от относительного движения горячей и охлажденной воды делятся на два вида:

  • попутное;
  • тупик.

  Схема прохождения . Оба потока движутся в одном направлении и, таким образом, длина цикла обращения теплоносителя одинакова для каждого радиатора. В этом случае их нагрев равновелик по скорости при запуске системы отопления.

  Опция тупика . Направление движения горячей и охлажденной воды встречное. Ближайшие к котлу радиаторы прогреваются быстрее.

  Чем ниже скорость воды, тем заметнее этот эффект, поэтому при естественной циркуляции нагрев одних помещений будет происходить намного медленнее, чем других.

  Фотогалерея

  Фото

  В двухтрубных схемах отопления нагретый теплоноситель подается по одной трубе, называемой подающей, а после ее охлаждения отводится по другой трубе, обратке

  По подающей трубе теплоноситель подается практически ко всем приборам одновременно, не успевает остыть по пути

  Температура в приборах двухтрубных систем отопления может регулироваться раздельно, балансировка результат не влияет на работу всей тепловой сети

  В двухтрубных схемах с нижней разводкой по аналогии с однотрубными используются циркуляционные насосы и воздухоотводчики

  Двухтрубные схемы отопления работают значительно эффективнее однотрубных , но они сложнее в установке и эксплуатации, дороже в установке

  С появлением полимерных труб стала возможной скрытая прокладка трубопроводов в строительных конструкциях.

  Скрытым способом допускается прокладка подачи и обратки из медных труб. Срок их службы 100 лет, для полимера 50

  В напольной разводке двухтрубная тройниковая разводка составляет серьезную конкуренцию балочным схемам, предполагающим подключение подачи и обратки от каждого прибора к коллектору

  Принцип сборки двухтрубная система

  Особенности двухтрубных схем

  Применение терморегуляторов

  Двухтрубная схема нижней разводки

  Обоснование вложений в устройство

  Скрытая обвязка

  Скрытая медная труба

  Двухтрубная балка 03 03 вы используете циркуляционный насос или расстояние между первым и последним радиатором в контуре ничтожно мало, то эффект неравномерного нагрева при тупиковой двухтрубной разводке незаметен. Тогда выбор в пользу того или иного варианта обусловлен исключительно соображениями удобства проведения обратки.

  Встраивание распределительного коллектора

  Популярным в последнее время способом организации водяного отопления является так называемая «лучевая схема» с использованием распределительного коллектора.

  Этот способ разводки надежно работает только при хорошем давлении воды в системе, поэтому при естественной циркуляции не применяется.

  Радиальная разводка предполагает подключение каждого нагревателя (или небольшой их группы) непосредственно к распределительному коллектору, который распределяет горячую и собирает охлажденную воду

  Система соединения лучевых радиаторов

  Наиболее равномерное и контролируемое разделение потока теплоносителя отопительными приборами можно осуществить с помощью .

  Устройство включает в себя две гребенки, в одну из которых горячая вода поступает от котла и распределяется по радиаторам, а охлажденная вода возвращается в другую и возвращается обратно в котел.

  Радиаторы подключаются через распределительный коллектор параллельно, поэтому при такой разводке достигается минимальный перепад температур теплоносителя, подаваемого на отопительные приборы.

  Это значительно облегчает расчет параметров радиаторов на этапе проектирования, а также позволяет легко регулировать мощность каждого прибора в процессе эксплуатации.

  Фотогалерея

  Фото

  Многообразные варианты монтажа систем отопления активно вытесняют неудобную и технически сложную горизонтальную тройниковую разводку приборы, подача и обратка проложены

  В радиальных вариантах отопления преобладают двухтрубные схемы, обычно систему обслуживают два коллектора: для подающей трубы и обратки

  В коллекторной разводке каждое из колец представляет собой миниатюрный отопительный контур, желательно, чтобы теплоноситель двигался по ней со своим насосом

  Из-за большого количества труб они укладываются скрытым способом в стяжку. В многоэтажных домах такое решение допустимо только на первых этажах

  На обеих частях коллекторной группы двухтрубной системы устанавливаются автоматические воздухоотводчики, необходимые для сброса воздушных пробок

  Для выравнивания длины линий, подсоединенных к коллектору, рекомендуется устанавливать его по центру этажа. В малоэтажных домах коллекторы соединяются стояками

  Коллектор для сооружения лучистого отопления можно купить в готовом виде или собрать устройство из полипропиленовых труб и фитингов

  Коллектор системы отопления

  Принцип работы коллектора тип

  Распространенность двухтрубных решений

  Специфика устройства радиационных систем

  Стяжка труб отопления

  Гребенка разводная воздушников

  Гребенка разводная в ванной

  Гребенка разводная самодельная

  Вторым существенным преимуществом данной разводки является возможность управления подачей теплоносителя ко всем приборам из одного места. Коллектор размещается в специальном шкафу с доступом к индикаторам и органам управления: вентилям, кранам и насосам.

  Это удобно с позиции регулирования микроклимата дома и облегчает вписывание радиаторов в интерьер помещения.

  К недостаткам систем с коллекторной схемой разводки отопления следует отнести максимальную длину приточных и вытяжных труб к радиаторам. Этот вариант самый дорогой по стоимости элементов схемы и самый сложный в монтаже, а также требует определенной квалификации.

  Использование коллектора для подключения различных видов отопительных приборов требует хорошего понимания темы водяного отопления, а иногда и гидравлических расчетов для нормального функционирования таких систем

  Обычно трубы монтируются в стяжку пола. Это значит, что проектировать и устанавливать такую ​​систему необходимо при строительстве или капитальном ремонте частного дома.

  Сделать коллекторный вариант для подключения радиаторов или изменить геометрию контуров в помещениях с уже проведенным внутренним ремонтом достаточно сложно. Это второй существенный минус такого типа проводки.

  Правила использования теплых полов

  Удобным и очень популярным способом обогрева жилых помещений является . Если отапливаемая площадь небольшая, то можно обойтись одной трубой, размещенной в стяжке пола.

  Подключение системы теплого пола через распределительный коллектор – единственный вариант обогрева больших площадей таким способом

  Для больших площадей использование одной трубы невозможно по следующим причинам:

  • количество подаваемого тепла недостаточно для обогрева всего помещения, к тому же такой нагрев будет неравномерным;
  • при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что приводит к чрезмерным энергозатратам на создание давления и увеличивает риск прорыва воды в местах стыков.

  Поэтому при значительной площади теплого пола использование нескольких труб не желание, а необходимость.

  В этом случае подключение осуществляется через распределительный коллектор.

  Фотогалерея

  Фото

  Коллектор теплого пола

  Отличительные особенности системы

  Металлопластиковые и медные трубы

  Заливка стяжки по контуру отопления температура воды, подаваемой в трубы теплого пола. Дело в том, что для радиаторов, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.0003

  Регулирование температуры через смеситель надежное, что очень важно, так как превышение температуры может вызвать значительную деформацию напольного покрытия: линолеума, ламината или паркета.

  Выводы и полезное видео по теме

  Схема разводки отопления в двухэтажном доме большой площади. Двухтрубная проходно-тупиковая система и теплый пол, подключенные через коллекторы. Устранение конфликта циркуляционных насосов с помощью гидрострелки:

  Радиационная схема отопления двухэтажного дома. Так как отделочные работы еще не проводились, хорошо видна вся проводка. Нюансы укладки труб на пол под бетонную стяжку:

  Мнение практикующего мастера по монтажу систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:

  Представленная разводка для отопления дома является типовой и может быть изменена с учетом геометрии помещения, требуемой значения температуры или другие факторы. При доработке схем необходимо соблюдать законы и основные принципы физики, гидравлики, материаловедения и других дисциплин.

  В случае решения сложных или нестандартных задач лучше обращаться к специалистам, ведь переделка систем отопления может выйти даже дороже их моделирования и монтажа.

  Если у вас есть вопросы или есть желание поделиться личным опытом по установке отопления в вашем доме, пожалуйста, оставляйте комментарии к этой статье. Вы можете дополнить свой отзыв фотографией – контактная форма расположена ниже.

  как правильно установить своими руками в коттедже и деревянном доме полы, лучшие схемы разводки для грамотной стяжки пола

  Большой популярностью среди домовладельцев пользуются системы напольного отопления. Лучшим решением для создания тепла в частном доме может стать установка водяного пола. Однако сделать правильный выбор и установить его в помещении – сложная задача, так как этот процесс имеет свои нюансы и требует определенных знаний.

  Особенности: плюсы и минусы

  Водяной теплый пол представляет собой конструкцию отопительного контура, состоящую из труб. Они подключаются к основной системе отопления.

  Несомненными достоинствами такого устройства являются:

  • Рациональность использования энергии, что позволяет избежать значительной траты материальных ресурсов. При установке такой системы денежные затраты на электроэнергию сокращаются почти вдвое.
  • Создание уюта и комфорта в доме.
  • Равномерное распределение тепла по помещению.
  • Достаточно высокий уровень безопасности за счет того, что теплоноситель расположен под полом, поэтому нет риска получить ожог или травму.
  • Бесспорная совместимость с отделочными материалами. Например, устройство легко подходит для таких покрытий, как плитка, линолеум или ламинат. Если используются материалы с химическими добавками, это должно быть указано на упаковке. Следует проверить, разрешает ли производитель устанавливать такие изделия в жилых помещениях.
  • Изменчивость соединения. Так, вы можете подключиться напрямую к основной системе отопления, а можете создать отдельную конструкцию теплоснабжения.

  Однако система водяного теплого пола имеет некоторые недостатки:

  • Для получения низкой температуры нагрева необходим смеситель, работающий совместно с водяным насосом.
  • Часто приводит к снижению давления в системе центрального отопления.
  • Установка занимает много времени из-за необходимости создания многоуровневой установки.
  • В случае протечки необходимо вскрывать все покрытие, что приводит к его возможному повреждению.
  • Теплый водяной пол не справляется с обогревом всего помещения, поэтому должен быть котел для обогрева всего помещения.

  В целом эта конструкция имеет больше плюсов и обязательно станет спасением в зимнее время года. Не рекомендуется выключать систему зимой.

  Схемы электромонтажа

  По качеству материала различают следующие виды укладки теплого водяного пола в загородном доме на даче:

  • Бетон . Здесь используется стяжка с монтажом гидроизоляции и теплоизоляции, фиксация труб армирующей сеткой. В качестве крепления используется плитка, камень или паркет.
  • Полистирол . Это простой вариант монтажа с помощью специальных пластин из полистирола, которые после прессования приобретают выпуклую форму. Внутри размещаются трубы.
  • Деревянные полы.

  Для последнего схема подключения достаточно проста. Для устройства такого способа отопления в частных деревянных домах существует несколько способов укладки водяной конструкции на деревянную поверхность. Пластиковые трубы устанавливаются под полом. Дают горячую воду.

  Максимальная температура нагрева таких поверхностей не более 30 градусов, иначе начнется высыхание деревянного покрытия.

  Циркуляция горячей воды происходит постоянно. Важно помнить, что система отопления в помещении не связана с теплым полом. Процесс отопления осуществляется котлами любого типа. Лучшим вариантом будет, если котел будет состоять из двух отопительных контуров. То есть один из них предназначен для создания тепла в самом помещении, а другой для системы теплого пола.

  Такая конструкция позволит сэкономить, так как воздух начинает подниматься снизу вверх, а конвекторы создают тепло во время прихода холода из окон. Система водяного теплого пола на базе газового котла:

  • Труба забора природного газа.
  • Труба для водопровода.
  • Линия подачи системы отопления в двух направлениях.
  • Коллектор.
  • Два направления для водяного теплого пола.

  Технология обустройства

  Монтаж системы отопления возможен только после необходимой подготовки фундамента. Это делается для создания идеального перекрытия путем его восстановления или замены. Этот этап включает в себя важные моменты:

  • Удаление старого покрытия и демонтаж чернового основания.
  • Удаление всех видов изоляции.
  • Очистка поверхности от загрязнений.
  • Осмотр конструкций на устойчивость путем осмотра. При обнаружении изношенных частей балок их следует вырезать и заменить на деталь того же размера.
  • Применение веществ для защиты от грибка и плесени.

  Важно обратить внимание на ровность основания, наличие выступов. Не допускайте слишком больших капель. Если дефекты поверхности больше 2 см, то необходимо произвести выравнивание, отсыпав мелкий щебень. Этот способ подходит для укладки теплого водяного пола под паркет.

  Монтаж легкого водяного пола может производиться как со стяжкой, так и с помощью сухого пола под плитку или дерево. Важно знать, что монтаж полов лучше начинать в помещении, где находится котел . Одна секция для установки не должна иметь площадь более 40 м. Трубы для монтажа имеют свойство деформироваться, поэтому придать нагревательным элементам любую форму не составит труда. Специалисты считают, что самый эффективный способ укладки спиральный.

  Можно использовать как пластиковые, так и металлопластиковые трубы. Часто специалисты используют полипропиленовые устройства, отличающиеся устойчивостью, герметичностью.

  Важно, чтобы эти конструкции подходили для установки в системах отопления. В противном случае использование неподходящих устройств может привести к неэффективной схеме отопления. Важно изучить маркировку на трубе.

  Что касается котла, то выбор есть. Вы можете купить не только газовую, но и электрическую или работающую на твердом топливе. Все зависит от расположения дома. Необходимость коллекторной системы объясняется тем, что она важна для обеспечения работы всего водяного пола и поддержания нужной температуры.

  Не все котлы имеют встроенный циркуляционный насос. В таких случаях его необходимо приобретать отдельно. , так как без него невозможна циркуляция воды. Лучше выбрать насос с тремя скоростями. Остальные детали для обустройства системы водяного теплого пола приобретаются исходя из индивидуальных особенностей каждого устройства.

  Как сделать отопление своими руками?

  Если вам предстоит работа по установке конструкции самостоятельно, то важно соблюдать следующие этапы.

  Подготовка поверхности путем ее выравнивания

  Это можно сделать при помощи бетонной стяжки или специальных составов, которые продаются в строительных магазинах. Далее рекомендуется обработать основание грунтовкой. Не забывайте об утеплителе, который необходимо укладывать на подготовленную поверхность.

  Укладка утеплителя

  Процесс не сложный, достаточно просто зафиксировать стыки монтажной лентой. Из материалов для утепления есть такие как пенопласт пенопластовый утеплитель. Оптимальная толщина 5 см. В отдельных случаях при укладке на грунт или с повышенной защитой от холода допускается толщина до 10 см.

  Для сохранения тепла рекомендуется сверху надеть теплоотражатель из металлической пленки. . Это может быть пенофол, пенопластовый элемент или алюминиевая фольга.

  Трубоукладка

  На основе выложенной армирующей сетки, обеспечивающей полное сцепление. Сами трубы могут быть установлены в форме змейки или спирали. Все зависит от личных пожеланий владельца помещения, но мастера считают спиральную схему монтажа предпочтительнее. При первом варианте укладки возможен неравномерный прогрев пола. Для расчета ширины установки учитывается множество значений. К ним относятся толщина стенки, диаметр трубы и другие факторы. Оптимальная длина трубы 100 м, так как вода остывает, удаляясь от начала циркуляции.

  Отопительные материалы могут быть самыми обычными водопроводными трубами, но срок их службы будет намного меньше специальных устройств. Есть тонкости герметизации труб, которые заключаются в том, что соединение между ними должно осуществляться с помощью переходников. В случае установки металлопластиковых труб металлическая поверхность должна быть удалена в пределах 3 см от начала трубы.

  Труба крепится к изоляции крепежными элементами. Они необходимы для облегчения монтажа пола и гарантии правильного размещения трубы. Крепления могут быть пластиковыми или металлическими деталями.

  Важно знать, что для теплого пола нужно использовать только один отрезок трубы. При этом максимальная длина каждого контура должна достигать 100 м. В противном случае будет необходимо использовать слишком высокое давление для оптимальной скорости теплопередачи.

  Подготовка и подключение коллектора

  Установка данного устройства осуществляется согласно инструкции, указанной на упаковке. В каждом случае процесс установки будет отличаться из-за того, что сейчас в продаже много разных моделей. Правильное расположение коллекторной коробки должно обеспечивать одинаковое давление воды во всех контурах.

  Установка котла

  Часто при подключении котла к системе теплого пола возникает проблема, что температура воды в несколько раз превышает требуемую для работы водяного пола. Поэтому важно следить за тем, чтобы в трубы поступала вода с более низкой температурой. Это возможно за счет разбавления уже охлажденной водой, которая течет в обратном направлении.

  Отопительная конструкция должна пройти процесс сборки, состоящий из следующей схемы:

  • Установка регулирующего клапана.
  • Крепление циркуляционного насоса.
  • Установка коллектора.
  • Обеспечение поступления низкотемпературной воды.
  • Подсоедините трубу к котлу.

  При использовании стяжки процесс происходит под давлением. Смеси для стяжки могут быть цементно-песчаными, бетонными или сухими.

  При использовании цемента и песка лучше всего приобретать готовые продукты, в состав которых входят специальные пластификатор. Этот элемент позволяет пластифицировать раствор. , а также повышает уровень нагрева за счет теплопроводности. Для бетонного состава рекомендуется приобретать цемент специальной марки М-300.

  Сухие материалы включают песок, различные добавки для расширения тепла и уменьшения пузырьков воздуха. На последнем этапе работ необходимо принять меры, чтобы вовремя не допустить появления трещин. Здесь есть два варианта:

  • При разделении комнаты на две половины каждая из них заливается отдельно с помощью специальной ленты. Далее все имеющиеся щели удаляются шпаклевкой.
  • После высыхания стяжки периметр помещения разрезается на сектора с помощью болгарки, а швы заделываются силиконом. Затем их необходимо оштукатурить.

  При сооружении деревянного пола весь процесс намного проще, так как не требуется устройство стяжки. Достаточно накрыть досками специальный короб, куда укладываются трубы отопления. Важной особенностью является правильное размещение труб. . Вся конструкция расположена на уровне ниже котла. Это будет способствовать свободному нагреву и циклированию пластиковых ТЭНов.

  Стоит более подробно остановиться на рассмотрении вопроса об укладке водяного теплого пола без стяжки. Преимуществ здесь много, одним из которых является небольшой вес конструкции, а также отсутствие необходимости ждать высыхания цемента. Это система отопления, которая экономит деньги. . Монтаж такой конструкции требует использования основания, куда будут укладываться контуры труб. Он может быть деревянным или пенопластовым.

  Также должны быть полоски металла, равномерно распределяющие тепло. Обустраивать теплый пол можно как под плитку, так и под ламинат, но во всех случаях нужно позаботиться о хорошей теплоотдаче.

  Сегодня используется система монтажа с использованием гипсовых листов. Они укладываются в качестве основы, заполняют зазоры между контурами труб, служат верхним слоем под выбранное покрытие. Данная конструкция легко разбирается, при необходимости ремонтируется . Кроме того, листы из гипса отлично сохраняют тепло.

  Еще одним возможным вариантом создания водяного пола без стяжки является использование листов алюминия, которые уже имеют участки для укладки контура труб. Но мастера говорят, что гипсоволокнистые элементы намного лучше по качеству. Преимущества таких материалов:

  • Доступная цена.
  • Простая схема обработки.
  • Безопасность.

  Не стоит отказываться от возможности установить теплые водяные полы своими руками, так как эта система значительно облегчит жизнь за счет создания комфортных условий проживания и экономии средств на покупку энергии.

  Грамотно установить тепло в доме можно без дорогостоящих услуг специалистов. Достаточно знать необходимые тонкости этого процесса и правильно подобрать оборудование для отопления.

  Отзывы

  В целом отзывы об использовании теплого водяного пола в доме у людей положительные. При выборе труб для монтажа системы потребители рекомендуют использовать полупропиленовые варианты, так как они более долговечны.

  Итак, многие отмечают удобство водяного пола в домах, где живут дети. Большую часть времени ребенок проводит на полу, работая с игрушками. Вам не придется опасаться за здоровье непоседы, ведь тепло всегда равномерно распределяется по покрытию.

  Примеры интересных решений

  • Вариант укладки водяного теплого пола змейкой уместен в помещении с разделенными функциональными зонами. Предполагается, что будет использование разных температурных режимов.
  • Спиральный тип размещения труб предполагает равномерный обогрев всего помещения. Для такой установки расходуется меньше трубы.
  • Использование комбинации змейки и спирали в установке подходит для помещений с наружными стенами. Для более быстрого нагрева контуры располагаются петлями или под углом 90 градусов.
  • Устройство облегченного теплого водяного пола позволяет использовать его сразу после укладки.

  Правильный монтаж теплоизоляционного слоя гарантирует сохранение тепловых характеристик при длительной эксплуатации. При выборе металлической подложки необходимо распределить ее по всей поверхности, которая будет подвергаться нагреву. Это необходимо для сохранения целостности конструкции, обеспечения прочности и надежности покрытия.

  Из этого видео вы узнаете пять основных правил устройства теплого водяного пола.

  Схемы систем отопления в частных домах. Схема разводки системы отопления

  Выбор оптимальных схем системы горячего водоснабжения и отопления является основной задачей в обеспечении комфортного микроклимата. Чаще всего в частных домах применяют схемы систем отопления следующих типов: система с принудительной и естественной циркуляцией, однотрубная, двухтрубная, а также «ленинградская» и радиальная схемы разводки.

  Ключевое значение инженерных коммуникаций имеет система отопления жилых домов, офисов и предприятий различного назначения. Несмотря на активно развивающиеся технологии, человечество до сих пор не избавилось от необходимости устанавливать в своих домах источники тепла. Система отопления эксплуатируется всего 4-6 месяцев в году, при этом стоимость монтажа и комплектующих остается на высоком уровне. От того, как выполнена разводка, во многом зависит срок службы, надежность и эффективность схемы систем отопления в частных домах.

  Начало работ

  Разводка системы отопления в квартире или частном доме начинается с анализа условий, в которых планируется ее эксплуатация. Для обеспечения эффективного отопления необходимо правильно подобрать котел, диаметр магистрального трубопровода, а также определиться с видом топлива.

  Основные компоненты

  Ключевые компоненты системы отопления, влияющие на схему подключения:

  • Тип топлива.
  • Тип котельного оборудования, его основные показатели и мощность.
  • Тип нагревательных устройств.
  • Характеристики помещения (этажность, теплоизоляция, площадь, другие характеристики).

  Вид топлива

  Наиболее востребованным источником тепла является газовый котел. Выбирайте это оборудование для частных домов, квартир или хозяйственных построек из-за экономичности, автономности и универсальности. Также двухконтурный котел способен нагревать воду и для санитарно-бытовых целей. В этом случае подключение газового котла к системе отопления, схема обвязки должны учитывать мощность циркуляционного насоса и относительно невысокую производительность.

  Если планируется отапливать двухэтажное строение, помимо насоса, установленного в двухконтурном котле, потребуется дополнительное оборудование для циркуляции теплоносителя.

  Котлы

  Эти устройства различаются по способу установки, типу топлива и мощности. Бытовые котлы могут функционировать на таких видах топлива, как твердое (дрова), дизельное, жидкое (мазут), уголь, сжиженный или природный газ, а также пеллеты. Довольно популярны электрические котлы, которые могут быть электродными и отопительными. Кроме того, существуют комбинированные агрегаты, работающие на разных видах топлива.

  Для многих котлов характерна напольная конструкция, но есть разновидности настенных конструкций, мощность которых не превышает 25 кВт. Для размещения электродных электрокотлов не требуется отдельного места, они монтируются непосредственно в систему трубопроводов. Большинство современных моделей оснащены отопительным контуром для горячего водоснабжения, а для обогрева больших площадей их можно собирать в каскад.

  В любом случае для схемы систем отопления одноэтажного дома необходимо выбирать котельные агрегаты, позволяющие максимально автоматизировать их работу и упростить эксплуатацию. Не менее важна зависимость системы отопления от электрических сетей. Этому условию полностью отвечает применение газовых котлов, а также схема устройства системы отопления в частном доме без электронасосов.

  Отопительные приборы

  Отопительные приборы для частных домов можно разделить на две основные группы – радиаторы и регистры. Принцип их действия достаточно прост. В обоих случаях теплоноситель, двигаясь внутри отопительного прибора, постепенно отдает тепло окружающей среде. Выбор этих конструкций зависит от этажности здания. Если помещения расположены на двух и более уровнях, желательно отдать предпочтение компактным и эстетичным радиаторам.

  Использование радиаторов в системе отопления частного дома более удобно с точки зрения расположения мебели в помещениях. Их размещают под оконными проемами, трубопроводы для их подключения можно проложить по стенам или спрятать в конструкции пола. Теплоотдача регулируется количеством секций, определяемым назначением и площадью отапливаемого помещения.

  Тип подогревателя определяется характеристиками системы, такими как давление, расход и температура охлаждающей жидкости. В зависимости от этих показателей выбирают алюминиевые ребристые или чугунные радиаторы. Алюминиевые конструкции выделяют тепло за счет набегающих конвективных потоков воздуха в каналах между ребрами устройства, чугунные за счет инфракрасного излучения и высокой теплоемкости.

  При температуре теплоносителя 90-95°С и небольшом расходе предпочтительнее отдать предпочтение чугунным приборам. При температуре 65-80°С и наличии в системе отопления циркуляционного насоса предпочтительнее использовать ребристые алюминиевые радиаторы.

  Также системы отопления частных домов часто дополняют устройством теплых полов. Максимально комфортный микроклимат позволит добиться температуры теплоносителя в трубопроводах, находящейся в пределах 40°С. Устройство водяного теплого пола требует обязательной установки насосного оборудования.

  Трубопроводы

  Отопительные приборы и котел соединены между собой трубопроводами, устройство которых зависит от расположения радиаторов, этажности здания, его периметра и длины.

  Материал трубопроводов следует выбирать, исходя из удобства и условий монтажа, их долговечности, ремонтопригодности.

  В современных системах отопления на смену громоздким нержавеющим, стальным и оцинкованным трубам пришли изделия из полипропилена и металлопластика. Медные трубопроводы широко используются в сочетании с чугунными нагревателями.

  Установка

  При наличии источника тепла основной задачей будет перемещение нагретого теплоносителя по системе отопления. Тип выбранного контура будет зависеть от параметров эксплуатации и долговечности системы отопления. Как правило, эти работы проводятся на стадии капитального ремонта или строительства, так как затрагивают все жилое пространство.

  Существует два основных типа систем отопления. Он:

  • Естественный (гравитационный).
  • Закрытая система отопления в частном доме. Эта схема предусматривает искусственное кровообращение.

  В первом случае под естественной циркуляцией теплоносителя понимают его нагрев и расширение. В закрытой системе используется замкнутый контур отопления, который находится под давлением. Перераспределение тепла и циркуляция жидкости обеспечивается насосным оборудованием.

  Любой из этих вариантов можно организовать по разным схемам подключения. Наиболее часто используются однотрубные, двухтрубные и балочные разводки. Рассмотрим их подробнее.

  Однотрубная система

  Однотрубная схема подключения системы отопления подразумевает последовательную установку приборов. Теплоноситель поступает в отопительные приборы, а затем, проходя через них, отдает часть своего тепла. Таким образом, в последний аппарат попадает жидкость с максимально низким температурным показателем. Чтобы это не сказалось на микроклимате помещения, следует увеличить количество секций в конечном отопительном приборе.

  На сегодняшний день существуют технологии, оптимизирующие работу однотрубной системы отопления. В качестве вспомогательных элементов возможна установка регуляторов отопления, шаровых кранов, термостатических клапанов или балансировочных клапанов. Это позволит добиться баланса при получении тепла. Перекрытие одного конкретного радиатора не повлияет на работу системы отопления в целом.

  Схема системы отопления в частном доме может быть реализована в виде:

  • Горизонтальная система с использованием циркуляционного насоса.
  • Вертикальная система с естественной или комбинированной циркуляцией, а также с помощью циркуляционного насосного оборудования.

  Горизонтальная однотрубная система

  Эта схема в народе получила название «ленинградская». Трубопроводы могут быть встроены в отопительную конструкцию или проложены над уровнем пола. Поэтому, чтобы уменьшить тепловыделение, рекомендуется их утеплить.

  Монтаж подводящей магистрали осуществляется с небольшим уклоном в сторону движения теплоносителя. Нагреватели должны быть на одном уровне. Для удаления воздуха из системы необходимо предусмотреть краны Маевского.

  Схема однотрубной системы отопления в двухэтажном доме предусматривает наличие стояка, подающего теплоноситель на второй этаж и ведущего к первому радиатору.

  Контроль температуры осуществляется с помощью кранов. Их следует устанавливать перед первым обогревателем на каждом этаже.

  Вертикальная однотрубная система

  Такие схемы систем отопления в частных домах предусматривают естественную циркуляцию теплоносителя. Преимущество такой разводки в том, что она не зависит от электроснабжения, так как нет необходимости в циркуляционном насосе.

  Существенным недостатком является использование трубопроводов большого диаметра, а также необходимость выравнивания магистрали строго под углом. Главный недостаток заключается в том, что такая схема подключения системы отопления в частном доме выглядит не очень эстетично. Однако это можно устранить с помощью циркуляционного насоса.

  Двухтрубная система

  Такие схемы систем отопления в частных домах требуют значительных финансовых затрат. Также увеличивается объем выполняемых работ и, соответственно, стоимость монтажа.

  Основным преимуществом является равномерное распределение теплоносителя по всей системе. А самое главное – очень легко регулировать температурный режим: в соответствии с потребностями проживающих в доме.

  При монтаже современных коммуникаций, производителями комплектующих для которых в основном являются иностранные фирмы, рекомендуется подключение газового котла к системе отопления, схема которой двухтрубная, так как это значительно облегчает эксплуатацию насосного оборудования .

  Нагревательные приборы можно подключать сбоку, снизу и по диагонали. Выбор оптимального варианта зависит в основном от размеров используемых радиаторов и материала их изготовления.

  На входе и выходе подогревателя необходимо установить регулирующую арматуру. Также не стоит забывать о сливном кране, который должен располагаться в самых нижних точках системы.

  Расход трубопроводов зависит от типа подключения котла к системе отопления – однотрубная или двухтрубная схема. Частные дома с небольшой площадью следует оборудовать двухтрубной разводкой.

  Кроме того, такая система оснащена циркуляционным насосом. Наличие терморегуляторов в каждой отдельной комнате позволяет настроить наиболее оптимальный режим обогрева.

  Если ваши материальные ресурсы ограничены, а частный дом небольшой площади, то можно обойтись однотрубной разводкой.

  Площадь зданий, в которых допускается применение однотрубных систем, не должна быть выше 100 м ² . В этом случае можно обойтись без насосного оборудования и применить естественную циркуляцию.

  Излучающая система

  Коллекторная или лучевая схема характеризуется тем, что каждая пара трубопроводов имеет свою пару трубопроводов для постоянного и обратного тока. Эти трубопроводы сходятся на гребенках возле нагревателя. В такой системе длина труб намного больше даже по сравнению с двухтрубной схемой.

  Для равномерного распределения теплоносителя по радиаторам система излучения перед эксплуатацией балансируется.

  Вывод

  Вне зависимости от того, какая система отопления выбрана, схема будет разработана с помощью специалистов, важно помнить, что проектирование и монтаж данных инженерных коммуникаций считается достаточно сложным мероприятием. Если вы не уверены в собственных силах, то предпочтительнее обратиться за помощью к специалистам.

  Это позволит избежать ошибок, которые могут возникнуть на любом этапе запуска и эксплуатации системы отопления. Чтобы не устранять недостатки в будущем, лучше их не признавать и предусмотреть все заранее.

  Ленинградка Схема отопления частного дома, особенности подключения системы, фото +видео

  Содержание:

  1. Особенности схемы отопления Ленинградка
  2. Преимущества модернизации ленинградской системы
  3. Особенности горизонтальной системы Ленинградка
  4. Особенности ленинградской вертикальной системы
  5. Достоинства и недостатки ленинградской системы
  6. Особенности установки Ленинградка

  Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта конструкции отопления. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.

  По мнению специалистов, в индивидуальном строительстве наибольшей популярностью пользуется система отопления «Ленинградка» — схема ее монтажа проста.

  С помощью такого конструктивного решения можно организовать отопление любого дома, при этом существенно сэкономив на закупке материалов и монтажных работах. При работе ленинградской системы отопления жители имеют возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

  Особенность схемы отопления Ленинградка

  В первую очередь следует отметить, что схема системы отопления Ленинградки однотрубная. Принцип разводки магистрали теплоснабжения заключается в том, что отопительные приборы размещаются на контуре последовательной установкой. По ним нагретый теплоноситель перетекает от одного радиатора к другому (подробнее читайте: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

  Схема подключения отопления Ленинградка может иметь как горизонтальную, так и вертикальную, а также верхнюю или нижнюю разводку трубопровода, что видно на фото. Собственник недвижимости должен определиться, какой способ будет востребован еще на стадии проектирования (читайте: «Какая оптимальная схема подключения радиаторов отопления?»).

  Схема отопления “Ленинградка” применяется для двухэтажного дома максимум. Здания с большим количеством этажей не отапливаются при такой конструкции. Принцип работы ленинградской системы следующий: нагретый теплоноситель от котла (газового, электрического) направляется в подающую магистраль, проложенную по всему помещению дома. Затем вода (антифриз) возвращается в котел.
  Таким образом, контур замыкается, и теплоноситель проходит по нему за полный цикл.

  Радиаторы устанавливаются в каждой комнате и подключаются к подводящей линии. Для обеспечения эффективного обогрева помещений их может быть разное количество в зависимости от потребностей.

  При разработке схемы отопления частного дома на Ленинградке предусматривают либо естественную циркуляцию теплоносителя, либо принудительный вариант (подробнее: “Ленинградская система отопления: схема, устройство, монтаж”). Второй способ реализуется путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и устройств, контролирующих функционирование отопления. Безусловно, их установка приводит к удорожанию реализации проекта, но с другой стороны, значительно возрастает эффективность системы.

  Преимущества модернизации Ленинградской системы

  Установив современные приборы в системе Ленинградка, вы сможете получить ряд преимуществ:

  1. Теперь можно регулировать температурный режим в каждой комнате и подсобных помещениях. Например, увеличить нагрев до максимума или понизить до минимальных значений. При этом полностью отключать отопление не рекомендуется, иначе помещение не удастся поддерживать в надлежащем состоянии.
  2. Несмотря на уменьшение или увеличение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
  3. При необходимости ремонта отдельно расположенного радиатора его можно отключить. При этом все остальные батареи продолжат функционировать в том же режиме и отопление частных домовладений не пострадает.

  Особенности горизонтальной системы Ленинградка

  Если проектируется горизонтальная схема отопления Ленинградки частного дома, то при разводке труб следует учитывать некоторые нюансы:

  1. Магистральный трубопровод необходимо прокладывать в плоскости пола. Трубы располагают либо поверх напольного покрытия, либо под ним. В последнем случае потребуется теплоизоляция трубопровода, иначе потери тепла в системе будут большими.
  2. Монтаж трубной разводки выполняется до укладки напольного покрытия, независимо от варианта монтажа.
  3. При выполнении однотрубного водяного отопления Ленинградка – может измениться планировка по верхнему этажу (читать: “Схема водяного отопления частного дома-возможные виды расчета”).
  4. Подающая часть трубопровода должна быть установлена ​​с небольшим уклоном по направлению движения теплоносителя в сторону радиаторов отопления.
  5. Все батареи должны быть установлены на одном уровне и на каждом устройстве должны быть установлены краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при ее заполнении жидким теплоносителем.



  Особенности Ленинградской вертикальной системы

  Планируя вертикальную схему отопления Ленинградки, необходимо установить циркулярный насос. Как показала практика, его отсутствие самым негативным образом сказывается на работе системы отопления (читайте также: «Вертикальный радиатор для отопления — стильно и эффективно»).

  Среди преимуществ вертикальной разводки труб следует отметить:

  • быстрый прогрев радиаторов;
  • равномерное распределение нагретого теплоносителя по всем элементам контура;
  • возможность монтажа труб меньшего диаметра.

  Что касается недостатков вертикальной разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его приобретение и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.

  При реализации вертикальной схемы отопления одноэтажного дома на Ленинградке расстояние от котла отопления до последнего радиатора не может превышать 30 метров. Во всем остальном, включая установку дополнительных устройств, эта система аналогична горизонтальному варианту.




  Преимущества и недостатки ленинградской системы

  Как и любая система отопления, Ленинградка имеет преимущества:

  • экономичность реализации проектного решения, как по материалам, так и по стоимости работ;
  • наличие нагревательных элементов конструкции. Все составляющие системы-котел, трубы, арматура (регулирующая, запорная и управляющая) всегда в наличии в широком ассортименте в специализированной розничной сети;
  • недорогая операция;
  • легко проводить ремонт;
  • несложные монтажные работы – можно сделать систему отопления «Ленинград» самостоятельно. Главное понять схему подключения после прочтения информации по данной теме;
  • самая эффективная схема отопления двухэтажного дома на Ленинградке.

  Недостатки системы можно нивелировать:

  • при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет устройство дополнительных секций на радиаторах в самых отдаленных местах;
  • при горизонтальной прокладке труб не получится установить полотенцесушители или систему «теплый пол»;
  • конструкция эффективно работает только при наличии циркулярного насоса. Это устройство увеличивает давление и степень нагрева.

  Особенности монтажа Ленинградки



  1. Трубопровод укладывается по периметру здания.
  2. Требуется расширительный бак. Необходимо создать внутри трубопровода небольшое давление и таким образом обеспечить равномерное движение теплоносителя.
  3. Радиаторы встраиваются в магистраль одним из двух способов. Первый из них – нижний – предполагает подключение через входные отверстия, расположенные внизу. Второй вариант называется диагональным: вход теплоносителя происходит из нижнего патрубка, а выход из верхнего отверстия.

  Устройство и эксплуатация теплых полов в квартире или доме

  Преимущества устройства теплого пола

  Использование систем теплого пола дает владельцам и арендаторам городских квартир и частных домов определенные преимущества. Это составляет в стройство теплых полов в ванной все более популярным как средство поддержания комфортной температуры. Основными среди этих преимуществ являются:

  • снижение затрат на коммунальные услуги при использовании водяного отопления. Средняя экономия, получаемая за счет снижения температуры теплоносителя в трубках, до 30%. Для электрического пола этот показатель меньше – но, благодаря термостатам, экономия все же присутствует;
  • равномерный прогрев всего объема воздуха в помещении, при этом создается оптимальный температурный режим – от 22 до 18 градусов в зависимости от расстояния от пола;
  • повышенной безопасности. В отличие от обычных нагревательных элементов, от прикосновения к которым можно обжечься, «Электроприборы предотвращают» контакт человека с теплоносителем.

  Важным моментом также является то, что спрятанная под полом система обогрева не нарушает интерьер. И не создает шума при выполнении мелкого ремонта или перепланировки помещений. При этом радиаторы пришлось заменить на новые, более подходящие по стилю, или спрятать под декоративные панели.

  Электрическая система

  Теплый пол, работающий от сети, Система нагревательных матов – изделие, созданное из специальной ткани со встроенными кабелями. Каждый элемент полностью изолирован, а вся конструкция в целом оснащена термостатом для контроля и изменения температуры. Вариант, как подключить теплый пол такого типа, только один – с помощью электрического шнура, который подключается к электросети.

  При монтаже маты приклеиваются к бетону и стяжке, как правило, закрываются сверху плиткой. Вся система электропроводки, представляет собой оптимальный выбор для небольшого помещения, собрана в трубу для предотвращения перегибов и повреждений. Поврежденные или согнутые шнуры могут привести к выходу из строя всей системы.

  Другой вариант электрического теплого пола под баню – Использовать только кабель, не встроенный в мат. При его размещении над основанием следует составить специальную схему и приклеить к ней шнур по ходу укладки на металлическую сетку и погрузить в бетонный пол. Этот вариант максимально защищает конструкцию крепления излома.

  Электрическая система обогрева пола в ванных комнатах имеет ряд недостатков, которые следует учитывать перед ее проектированием и установкой:

  • дополнительная нагрузка на электросеть. Это означает, что при использовании электрического «теплого пола» требуется замена электропроводки в квартире или доме, если она не менялась с момента постройки;
  • Улучшение устройства снижения высоты при работе системы – иногда на величину от 8 до 10 см. выше;
  • необходимо предусмотреть для теплогенерирующих с электроснабжением присоединение напольного специального теплого пола через УЗО и заземляющие устройства.

  следует знать: Считается, что система создает в помещении электромагнитное поле, оказывающее негативное влияние на человека. Хотя, учитывая тот факт, что в ванной комнате задерживаются редко, более чем на несколько минут, этим фактором можно пренебречь.

  Теплые полы

  Самый простой и доступный вариант, как сделать теплый пол, это использование инфракрасной пленки.

  Как и электроматы, система укладывается с использованием бетонной стяжки и облицовочной плитки. Особенностью этого метода является нагревание не воздуха помещения, а напольного покрытия. Температура плитки достигает 26 градусов, что позволяет ходить по ней почти босиком, без риска заболеть.

  Инфракрасный теплый пол в квартиру Вписывается за несколько часов и может быть выполнен своими руками, без обращения к опытным мастерам. А при использовании потребления электроэнергии по сравнению с матами и кабелями из системы, становится еще выгоднее. Кроме того, установка конструкции в ванной и под плитку исключает ее основные недостатки – выгорание напольного покрытия и деформацию пленки.

  водяное отопление

  Система водяного теплого пола Может использоваться под различные виды покрытий – доски, ламинат, линолеум или плитку. Хотя процесс его монтажа и подключения к общей системе отопления может быть связан с определенными проблемами.

  Итак, для снижения вероятности затопления дома или квартиры устройство теплого пола в помещении требует укладки напольного покрытия ниже уровня по сравнению с другими помехами. НО, устраивая систему в частном доме с автономным теплоснабжением, иногда необходимо предусмотреть дополнительный котел.

  Процесс подключения водяного теплого пола в квартире еще сложнее. Кроме того, перед установкой системы необходимо получить разрешение соответствующих органов. А для раздачи теплоносителя нужно покупать дополнительное оборудование.

  Бетонная стяжка

  Наиболее популярным способом устройства теплой воды в пол ванны является укладка цементной стяжки. При этом сначала укладывается гидроизоляция, затем утеплитель, и только потом укладывается и закрепляется труба. Для большого помещения систему дополнительно закрепили армирующей сеткой. При небольшой площади достаточно закрепить трубы ванной пластиковыми скобами.

  укладываются сверху Тубы заливают цементно-песчаным раствором с добавлением пластификатора. Завершающий этап устройства системы – укладка готового пола. В качестве покрытия рекомендуется использовать керамический или декоративный камень, в крайнем случае – ламинированную доску.

  плиты пенополистирольные

  Еще один вариант напольного покрытия предполагает использование плит полистирола, имеющих форму выпуклых кругов. Для удобства соединения друг с другом каждый элемент оснащен замком. Результатом их размещения является создание монолитной теплоизоляционной поверхности пола.

  Преимуществом этого метода является отсутствие необходимости использования крепежа. Трубы укладывают закладкой в ​​образовавшиеся пазы в плитах и ​​прессуют. Сверху собранная конструкция укладывается металлическими пластинами, а уже на них же монтируется пол.

  Деревянные полы на даче

  Еще один способ, как сделать теплый пол из отопления Это использование фанеры, МДФ и обрезной доски. Трубы укладываются на деревянные лаги, сверху и крепятся к ним саморезами пластины со специальными углублениями для лучшего распределения тепла. Как и в случае с деревянными напольными покрытиями, монтаж осуществляется без использования крепежных элементов. подробно, о технике без галстуков.

  Завершив укладку теплого пола, следует застелить поверхность пленкой. Поверх конструкции устанавливают листы гипсоволокна, стыкуемые саморезами. Они служат дополнительным теплораспределяющим слоем и основанием для чистового пола.

  разводка теплоносителя

  при подключении теплого пола к автономной системе особых проблем не возникает. Особенно, если в качестве обогревателя используются конденсационные газовые котлы, температура теплоносителя которых не превышает 50 градусов. Распределение нагретой жидкости происходит по специальному корпусу коллектора, к которому подведена система подающего и обратного трубопроводов. Первая труба соединена с коллектором Раздан, вторая – с краном для охлаждения после использования в жидкостной системе.

  Если в пол попадает теплый теплоноситель от центрального отопления, требуется специальное устройство теплового отключения, одним из элементов которого является циркуляционный насос. Это оборудование предназначено для сбора воды из общей системы и снижения ее температуры до приемлемого уровня.

  Провести водяной пол, подключение к центральному отоплению в квартире самостоятельно вряд ли получится, но, значит, будет доступ к специалистам, благодаря которым система теплого пола станет не только эффективной, но и более безопасной.

  Особенности выбора «теплого пола»

  Вне зависимости от того, осуществлялось ли подключение теплых полов к отоплению в квартире или от автономной системы отопления в частном доме, одним из основных нюансов выбора является напольное покрытие. Лучше всего подходит для этой плитки.

  например инфракрасный теплый пол лучше использовать ламинат.

  При использовании автономной системы отопления в частном доме правильный подогрев пола в бане водяной должен быть.
