Штукатурка на пенополистирол: Что такое пенополистирол? Как штукатурить по пенополистиролу? — Farbe

Содержание

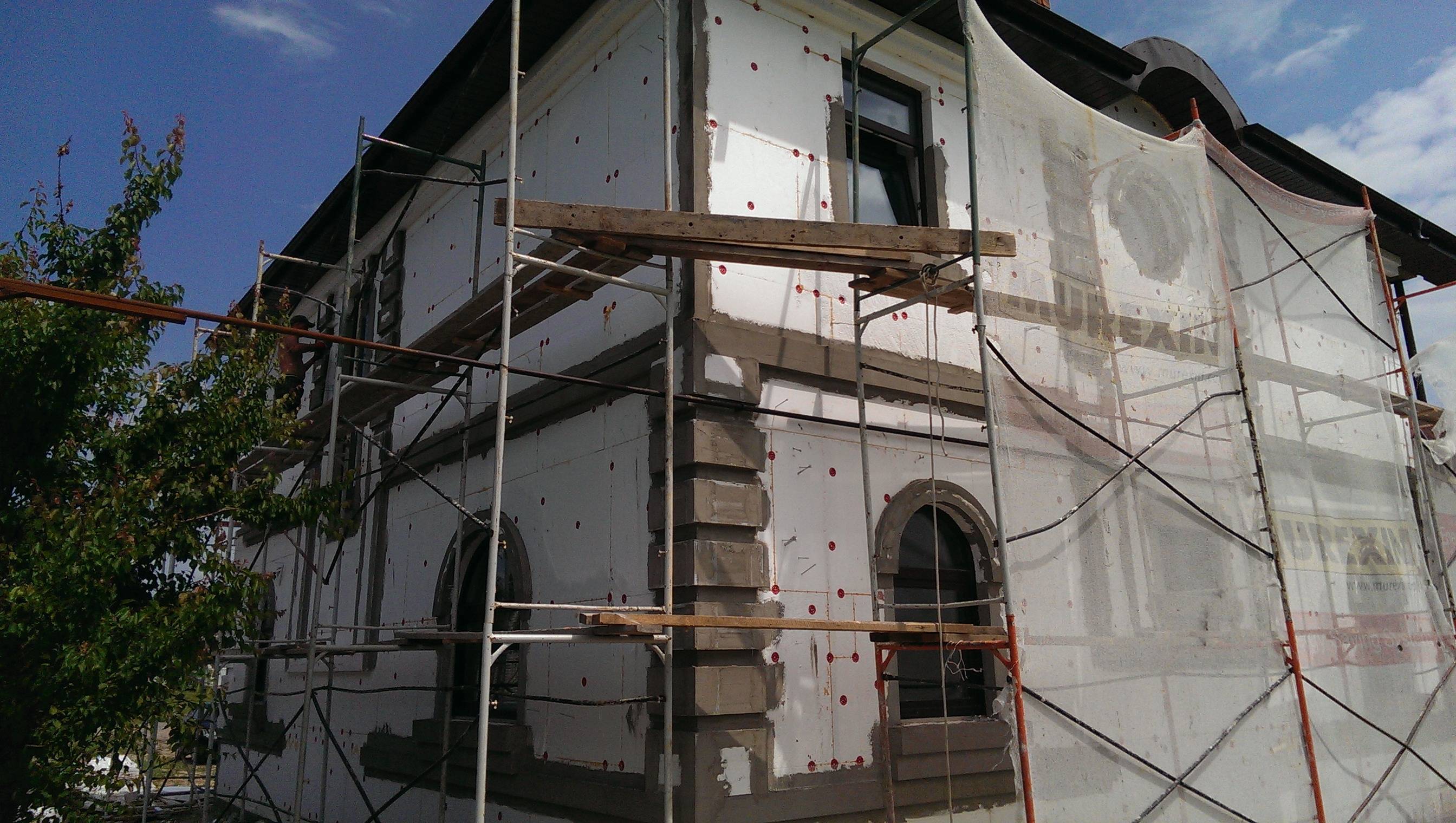

Полная система утепления: пенополистирол, клей, грунтовка, штукатурка

Чем утеплить дом? Это фундаментальный вопрос, который ставят перед собой инвесторы, планирующие термомодернизацию здания. Проверенным и рекомендуемым решением является полная система утепления. В его состав входят изоляционные материалы, изготовленные из высококачественного сырья и использующие современные технологии. Мы отвечаем на часто задаваемые вопросы о системах потепления.

Какие основные изоляционные материалы входят в полную систему утепления?
Полная система утепления состоит из подходящих продуктов, которые идеально подходят для комплексной изоляции наружных стен. Среди них плиты из пенополистирола для утепления, сетки, клеи для пенополистирола и для заливки сетки, грунт, различные виды штукатурки и краски.

Зачем делать ставку на плиты из пенополистирола для утепления?
Основным теплоизоляционным материалом, которым мы можем утеплить дом, является пенополистирол.

Доля пенополистирола, используемого в жилищном строительстве, составляет около 80% от всех изоляционных материалов. Утепление зданий пенополистирольными плитами, в частности наружных стен выполняется уже более 40 лет и прекрасно проверил под разными углами зрения: тепловой защиты, экономической, пожарной безопасности, долговечности, надежности и эстетики. Технология в настоящее время называется „этика” (External Thermal Insulation Composite System). Она заключается в том, что к наружной стене приклеиваются плиты из пенополистирола для утепления (иногда в дополнение к клею из пенополистирола используются механические крепежи, в просторечии называемые дюбелями). Затем на доски наносится клей для сетки, в который сливается сетка из стекловолокна. Следующий шаг после высыхания – грунтовка и тонкопленочная штукатурка наносится на подготовленный грунт.

Какой пенополистирол для утепления дома подойдет лучше всего?
Важнейшим компонентом полной системы утепления являются пенополистирольные плиты типа “фасад”, выпускаемые в 7 вариантах, отличающиеся изоляционными свойствами и механическими параметрами.

Графитовые пенополистиролы наиболее часто выбираются, поскольку они отличаются лучшими изоляционными характеристиками.

На что обратить внимание при выборе материала для утепления стен?
Самое главное – теплоизоляция. Параметр, который необходимо проверить при выборе изоляционных материалов является? (лямбда), то есть коэффициент теплопроводности. Наибольшую популярность в последние годы приобретает графитовый пенополистирол termonium plus, коэффициент теплопроводности которого (лямбда) составляет 0,031 Вт/мК. Чем меньше значение лямбда-фактора, тем лучше изоляционные свойства пенополистироловых плит и, следовательно, лучше тепловая защита здания уже при меньшей толщине плит. Например, слой изоляции толщиной 20 см, выполненный из плит termonium плюс фасад, защищает стены здания так же, как слой обычного пенополистирола из лямбда – 0,045 Вт/мК толщиной 28 см. Для пенополистирола также важным параметром является прочность на растяжение (TR). Минимальный уровень – 80 кПа. Материал с более низким параметром прочности на растяжение TR может разорваться с гораздо меньшей силой и, следовательно, оторваться от стены.

Какой клей для пенополистирола выбрать?
Сам пенополистирол не будет “прилипать” к поверхности стены, поэтому для крепления пенополистироловых плит используются правильно составленные различные типы клеев, которые крепятся к постоянно изолирующим элементам.

Клей для крепления теплоизоляции:

Клей TO-KS для склеивания пенополистироловых плит.
Полиуретановый клей-KPS для склеивания пенополистироловых плит.

Универсальный клей TO-KU для склеивания пенополистироловых пластин и для погружения сетки.

Монтаж пенопласта на поверхность внешней стены с помощью клея – это одна из очень важных задач, но второй, не менее важный этап выполнения работ утепления при помощи клея – это армирование фасада с использованием сетки из стекловолокна затопленной в слое универсального клея. Клеи для погружения сетки в свой состав дополнительно имеют диффузное армирование в виде полипропиленовых волокон, укрепляющих всю систему утепления. Универсальным клеем мы можем выполнить два действия: приклеивание пенополистирола к поверхности утепленной стены и погружение сетки, то есть изготовление слоя, армированного стекловолоконной сеткой.

Универсальные клеи:
Универсальный клей для склеивания пенополистирола и для погружения армирующей сетки.
Универсальный клей белый – куб для склеивания пенополистирола и для погружения армирующей сетки.

Какие виды штукатурки доступны на рынке?
Штукатурка – последний слой фасада, поэтому она должна быть эстетичной, но также прочной, прочной и устойчивой. На практике нет штукатурки, полностью устойчивой к загрязнениям, как и другие элементы здания (лучший пример – стекла в окнах). Рано или поздно они постепенно становятся грязными. Особое внимание нужно уделить видам штукатурки. Клиент может выбрать различные виды штукатурки, например: силиконовая штукатурка, акриловая штукатурка, минеральная штукатурка или другие, образующие соединения, например, силикон-акриловая штукатурка или силикон-силикатная штукатурка.

Какую штукатурку выбрать для пенополистирола?
Если утепление сделано из пенополистироловых плит для утепления, то возможности с точки зрения выбора штукатурки безграничны.

Важно также расположение здания (стоит ли оно, например, рядом с водоемами, деревьями, оживленными улицами и т.д.).

Лучшим решением в настоящее время является силиконовая штукатурка GOLD to-TSG. У нее есть важная особенность – способность к самоочищению, что затрудняет прикрепление грязи к ней, потому что его поверхность омывается дождем. Такие штукатурки стоит использовать, в частности, в местах с интенсивным движением, близостью к деревьям и высоким кустарникам, а также в непосредственной близости от водоемов, где может быть повышенная влажность воздуха. Силиконовая штукатурка дольше сохранит свои качества и обеспечит эстетику здания.

В ассортименте имеются и другие виды силиконовой штукатурки:
SILVER to-TSS силиконовая штукатурка.
Силикон – акриловая штукатурка-TSA.
Силикатная штукатурка TO-TSISI.

Другие системные штукатурки:

Поликремниевая штукатурка TO-TP.

Акриловая штукатурка.
Минерально-полимерная штукатурка-ТМ.

Полная система утепления лучший способ утепления стен
Для наружных стен лучшим и проверенным способом ограничения потерь является использование полной системы утепления, которая поставляется от одного производителя. Правильно выполненные работы с использованием высококачественных материалов для утепления стен обеспечат эффективную и прочную тепловую защиту стен зданий от охлаждения. Полная система также является гарантией совместимости отдельных ее компонентов, что обеспечивает безопасность использования, а также долговечность и эстетику фасада. Плиты из пенополистирола и полная система утепления имеют техническую рекомендацию, поэтому они являются верным выбором для многих лет службы.

Чем лучше штукатурить пенопласт снаружи?

Пенопласт – популярный материал для утепления, имеющий целый ряд достоинств. Но при этом он нестоек к ультрафиолету и агрессивным химикатам, довольно хрупок. Чтобы продлить срок службы пенопласта его каким-то образом надо защитить от воздействия разрушающих факторов.

Несмотря на невысокую прочность материала, можно штукатурить по пенопласту. Штукатурка не только предохранит материал, но и придаст поверхности приятный внешний вид.

Чем оштукатуривать пенопласт?

Многие задаются вопросом, можно ли штукатурить пенопласт цементным раствором? Нет, этого делать не стоит. Для пенопласта и родственных ему полистирольных материалов существуют специальные штукатурные смеси. Хотя в их составе и присутствует цемент, но также есть и особые добавки, обеспечивающие прочное соединение с поверхностью пенопласта.

Чтобы штукатурка хорошо держалась на поверхности пенопласта, используют штукатурную сетку. Чем более плотная сетка применяется, тем ровнее получится оштукатуренная поверхность, но и тем сложнее оклеивать углы и изгибы.

Смесь разводится в соответствии с инструкцией и пропорциями, указанными на упаковке. Нарушать рекомендации производителей не стоит, но если что, то лучше сделать смесь слишком жидкой, чем излишне густой, потому что так сетка будет лучше приклеиваться к поверхности пенопласта.

Важно использовать на всем протяжении работ штукатурку одного производителя. Из-за возможной разницы в составах, реакции между продуктами разных марок могут быть непредсказуемыми.

А конкретно чем лучше штукатурить по пенопласту? Наиболее популярна продукция следующих производителей:

  • Ecomix
  • Ceresit
  • Столит

Порядок работ по оштукатуриванию

Оштукатуривание начинается с углов. Чтобы сетка хорошо легла на них и не отклеивалась, ее предварительно нужно согнуть так, чтобы остался след от сгиба, либо просто приобрести уже готовые уголки. Смесь наносят толщиной в несколько мм, вставляют в нее сетку и закрепляют ее надавливающими и разглаживающими движениями в направлении от углов к центру поверхности.

На саму поверхность стены не стоит наклеивать сразу слишком широкие полосы сетки (более метра), т.к. из-за скорости схватывания раствора их не удастся хорошо закрепить. Сетка вжимается в смесь и закрепляется движениями шпателя от центра к краям. На стыках следует оставлять зазор в несколько сантиметров для проклеивания и соединения отдельных листов сетки между собой.

После высыхания первого слоя, на который была приклеена сетка, и его ошкуривания пластиковой теркой с наждачной бумагой наносится выравнивающий слой толщиной также в 2-3 мм. Работа ведется двумя шпателями. Узким шпателем смесь набирается на широкий, набрасывается на поверхность стены и разравнивается. Желательно, чтобы стыки отдельных оштукатуренных участков не совпадали со стыками полотен сетки, так штукатурка будет держаться прочнее.

Перед тем, как затирать выравнивающий слой, следует дать штукатурке просохнуть. В сухую и теплую погоду для этого может быть достаточно и нескольких часов, в прохладную и сырую потребуются хотя бы сутки. Но слишком сильно затягивать с ошкуриванием не стоит, иначе штукатурка сильно наберет прочность, и придется прикладывать очень много усилий. После ошкуривания можно грунтовать стены и наносить финишное покрытие. Важно понимать, чем лучше штукатурить пенопласт, тем дольше он прослужит и тем меньше проблем доставит в процессе эксплуатации.

Как нужно штукатурить Пеноплекс? Список хитростей и действий » Remtra.ru

После выполнения утеплительных работ часто встает вопрос, как штукатурить «Пеноплекс». Для тех, кто не в курсе: так называется материал, представляющий собой экструдированный пенополистирол и отличающийся от привычного пенопласта практически только повышенной жесткостью. Остальные характеристики у материала практически те же: он не гниет, не поглощает воду, имеет низкую теплопроводность и используется преимущественно для внешней теплоизоляции. Впрочем, с технологической точки зрения внутреннее утепление вообще неграмотно и допустимо лишь в самых крайних случаях, что не мешает людям часто утепляться изнутри.

Кстати, уверения рекламистов и продавцов в том, что использование «Пеноплекса» эффективнее, чем пенопласта, несколько недобросовестны: теплоизоляционные характеристики у них практически одинаковы, разницу спокойно можно отнести в область допустимых погрешностей. Материал выигрывает лишь за счет меньшей хрупкости.

Как штукатурить «Пеноплекс» и что при этом использовать, зависит, прежде всего, от расположения теплоизолятора: снаружи он или изнутри.


Зачем штукатурить по утеплителю?


Необходимость процесса объясняется сходством характеристик «Пеноплекса» и пенопласта.
  • Несмотря на более высокую жесткость, она остается недостаточной. Без укрепления поверхности случайная вмятина даст целую паутину трещин, которые спровоцируют отслаивание утеплителя и ослабление его теплоизоляционных свойств.
  • Полистирол при нагревании (даже без горения) начинает выделять стирол – летучий и ядовитый. Штукатурка предохраняет «Пеноплекс» от перегревания и сопутствующего ему разложения.
  • К погодным влияниям материал не очень стоек, как и его аналог – пенопласт. Перепады температур и влажности вкупе с воздействием ультрафиолета могут вывести его из строя за один сезон.
  • Швы между листами утеплителя вполне могут стать мостиками холода, и ликвидировать эту вероятность может только сплошная штукатурка.
  • Насчет горючести: сам по себе пенополистирол воспламеняется с легкостью. Однако при производстве «Пеноплекса» в него добавляются антипирены, вследствие чего материал становится самозатухающим. Однако от выделения токсинов антипирены не защищают.


Что понадобится?


В любом случае, и при наружном утеплении, и при внутреннем, при проведении оштукатуривания потребуется армирующая малярная сетка. Для внешних работ закупается разновидность, стойкая к щелочам, при проведении внутренних это не обязательное условие.
Изнутри «Пеноплекс» можно смело оштукатуривать гипсовыми составами. Наиболее часто для этих целей используются смеси производства «Knauf» – штукатурка « Rotband » или универсальная шпатлевка « Fugenfueller ». Адгезивных качеств этих составов обычно достаточно для надежного сцепления с поверхностью. Однако на высоту человеческого роста стены лучше прогрунтовать «Бетоноконтактом» от «Tikkurila» или « Ceresit CT 19 »: здесь вероятны повышенные механические нагрузки.

Снаружи гипс не применяется – он гигроскопичен и не водостоек. Однако и обычными цементными растворами по «Пеноплексу» работать нельзя: цемент разъедает материал. Придется купить особый клей для пенополистирола или плиточный на основе цемента.

Грунтовка в этом случае не обязательна: составы проникают в плиты на достаточную глубину и обеспечивают высокую степень сцепления.

После окончания штукатурных работ проводится повторное грунтование под конечную, финишную отделку.


Технология штукатурки по «Пеноплексу»

  • Швы между отдельными плитами задуваются монтажной пеной. Заделывать их штукатурными смесями не нужно: станут упомянутыми уже мостиками холода. Оставлять без заделки тоже не стоит: потери тепла будут обеспечиваться конвекцией, а пустоты могут продавиться при внешнем воздействии.
  • После застывания излишки пены (пузыри) срезаются ножом заподлицо с поверхностью, и вся она затирается для сглаживания задиров и выпуклостей.
  • Разводится штукатурная смесь. Не забывайте: порошок добавляется в воду, а не наоборот, иначе штукатурка получится неоднородной.
  • Примерно метр стены в ширину покрывается составом толщиной в 2-3 мм. По высоте обработанный участок должен быть таков, чтобы вы без труда смогли за раз приклеить отрезок сетки: она монтируется только в свежий состав.
  • Отрезается сетка по высоте промазанной поверхности, прикладывается на стену и вдавливается так, чтобы была полностью погружена в штукатурку. Разглаживание проводится от центра к краям.
  • Следующий кусок сетки накладывается внахлест; заход одной половины на другую должен составлять не меньше 10 см.
  • После армирования всей стены делается перерыв, необходимый для просыхания клеевого слоя. Летом достаточно 2-3 часов, в холода или при высокой влажности лучше подождать сутки.
  • Просохшее армирование затирается теркой из дерева или пластмассы со шлифовальной сеткой, круговыми движениями, без чрезмерного усердия и с равным нажимом.
  • После обработки всей поверхности проводится финальное оштукатуривание. Его слой – те же 2-3 мм. Можно пользоваться тем же составом, которым была наклеена малярная сетка, можно применить специальную финишную штукатурку.


После окончательного высушивания и этого слоя, стена снова затирается до максимальной гладкости, зачищается от пыли мягкой щеткой, пылесосом или сухой губкой и грунтуется под выбранное финишное покрытие. На этом этапе нужно проявить особую внимательность: некоторые краски способны разрушать «Пеноплекс», проникая сквозь штукатурку, особенно если она нанесена недостаточно толстым слоем или имеет гипсовую основу. Категорически не подходят краски, имеющие в составе олифу, бензол, ксилол, толуол, ацетон, полиэфирные и каменноугольные смолы, керосин или бензин.

При покраске также нельзя пользоваться самыми распространенными растворителями вроде того же бензина с керосином или уайт-спирита. Подойдут для окрашивания оштукатуренного утеплителя фасадные водоэмульсионки, силикаты и минеральные краски на основе цемента и извести. В принципе, между тем, как штукатурить «Пеноплекс» и оштукатуриванием любой другой поверхности, разница не слишком велика. Важно правильно подобрать составы для работ и в обязательном порядке провести армирование. Защищенный штукатурным слоем утеплитель прослужит не менее 10 лет, а при своевременном подновлении верхнего покрытия и реставрации поврежденной штукатурки протянет и все 20.

Влияние толщины штукатурки на характеристики систем наружной теплоизоляции (ETICS) в зданиях

https://doi.org/10.1016/j.conbuildmat.2016.06.128Получить права и содержание

Основные моменты

Эффективность были исследованы изоляционные плиты различного типа.

Обжиг изоляционных плит производился с толщиной штукатурки от 2 до 8 мм.

Также была определена адгезия изоляционных плит к штукатурке.

Для минимального возгорания необходимо использовать изоляционные плиты со штукатуркой толщиной не менее 4 мм.

Реферат

В правильно спроектированном и построенном здании изоляционный материал вносит огромный вклад в экономию энергии для отопления и охлаждения зданий (около 60%). С другой стороны, всегда есть вероятность возгорания в зданиях. Изоляционные материалы, в основном используемые в Турции, – это пенополистирол (EPS), экструдированный полистирол (XPS) и минеральная вата (RW).RW – лучший огнеупорный материал, который, однако, стоит дорого. EPS и XPS начинают размягчаться при низких температурах (около 80 ° C). Это не только финансовые потери, но и вклад в CO 2 и глобальное потепление. Для исследования были проведены испытания для определения характеристик горения изоляционных плит с разной толщиной штукатурки 2, 4, 6 и 8 мм. Они подвергались возгоранию с помощью единственной испытательной установки пламени на передней поверхности. Причем время воспламенения на изоляционных плитах постепенно увеличивалось с 0.От 5 мин до 25 мин. По окончании испытаний измеряли длину прожога и объем выгоревшего пенополистирола за штукатуркой на поверхности образца. Результаты показали, что на практике все типы плит, кроме RW, должны использоваться в качестве изоляционных материалов с штукатуркой не менее 4 мм для минимального возгорания и опасности. Оптимальная толщина для всех покрытий составляет 6 мм.

Ключевые слова

Изоляционные плиты

Толщина штукатурки

Огнестойкость

Рекомендуемые статьи Цитирующие статьи (0)

Полный текст

© 2016 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Цитирующие статьи

% PDF-1.6 % 665 0 объект > эндобдж 673 0 объект > поток 2010-10-07T19: 30: 20Zpdftk 1.41 – www.pdftk.com2010-10-11T17: 19: 08 + 13: 002010-10-11T17: 19: 08 + 13: 00itext-paulo-155 (itextpdf. sf.net -lowagie.com) application / pdfuuid: 2f2bc193-e937-8142-95c3-df1d75a58d06uuid: 421960a1-95d6-ca4a-b534-a9a036f17a28 конечный поток эндобдж 1 0 объект > эндобдж 674 0 объект > эндобдж 675 0 объект > эндобдж 676 0 объект > эндобдж 192 0 объект > / MediaBox [0 0 595 842] / Родительский 676 0 R / Ресурсы 194 0 R / Тип / Страница >> эндобдж 203 0 объект > / ProcSet [/ PDF / Text] / Свойства >>> / Type / Page / VP [>] / D [>] / R () / Subtype / RL / Type / Measure / X [>] >> / Type / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>] >> эндобдж 220 0 объект > эндобдж 257 0 объект > эндобдж 297 0 объект > эндобдж 334 0 объект > эндобдж 370 0 объект > эндобдж 407 0 объект > эндобдж 444 0 объект > эндобдж 481 0 объект > эндобдж 518 0 объект > эндобдж 555 0 объект > эндобдж 592 0 объект > эндобдж 629 0 объект > эндобдж 678 0 объект > эндобдж 687 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Свойства> / XObject >>> эндобдж 692 0 объект > поток

Строительные стены из бетона, напыляемого с низкой скоростью | Журнал Concrete Construction

Вверху: Установить панели из пенополистирола с армирующей сеткой с каждой стороны легко и быстро. Бетон с низкой скоростью распыляется с обеих сторон панели, чтобы построить стены, которые могут выдерживать как сейсмические, так и сильные ветровые нагрузки. В центре: показанный здесь рабочий плавит пенополистирол, чтобы обеспечить связующую балку для настила. Внизу: установка панелей для потолка.

Стены любой формы и размера можно возводить методом распыления бетона. Спроектированные стены могут быть построены так, чтобы противостоять ураганам, торнадо, землетрясениям, пожарам, нашествиям насекомых, и, как и все другие бетонные системы жилищного строительства, стены с напылением требуют мало энергии для обогрева и охлаждения.Одностенная система, позволяющая легко возводить стены с помощью низкоскоростных методов распыления, была изобретена EVG в Австрии в начале 1970-х годов. В США она продается как система Tridipanel.

До недавнего времени торкретбетоном называли как распыляемый бетон с низкой, так и с высокой скоростью. Американская ассоциация торкретбетона, Фармингтон-Хиллз, штат Мичиган, однако, недавно решила, что бетон, распыляемый с низкой скоростью, не подходит под определение торкретбетона. Основное отличие состоит в том, что бетон более уплотняется и уплотняется при высокой скорости нанесения.В системе, описанной в этой статье, используется бетон, распыляемый с низкой скоростью.

ЭЛЕМЕНТЫ СИСТЕМЫ

Панели Tridipanel, подпадающие под классификацию сэндвич-панелей (изоляция зажата между бетоном с обеих сторон), начинаются с наполнителя из пенополистирола (EPS) плотностью 1 или 2 фунта. EPS можно заказать в виде панелей толщиной от 2 до 5 дюймов. Значение R для пенополистирола толщиной 2 дюйма составляет приблизительно 10, причем каждый дополнительный дюйм толщины добавляет значение R, равное 5.Так, например, панель из пенополистирола толщиной 5 дюймов будет иметь значение R 25.

.

На каждой стороне панели EPS есть 2-дюймовая сетка из сварной проволочной сетки. Есть также выбор относительно проволоки в сетке. Он может быть из оцинкованной или гладкой стали и изготовлен из проволоки калибра 11, 12,5 или 14. К сетке по обе стороны от EPS присоединяются провода 9-го калибра, которые проходят через изоляцию по диагонали. Проволока удерживает сетку на расстоянии 5/8 дюйма от EPS. Род Адриан, президент Hadrian Construction, Виста, Калифорния.объясняет, что диагональные проволоки создают эффект фермы между слоями сетки.

Типичный бетон для системы представляет собой смесь портландцемента и песка. Адриан рекомендует использовать 3,5 части песка на 1 часть цемента для достижения минимальной прочности 2500 фунтов на квадратный дюйм.

УСТАНОВКА НАРУЖНЫХ СТЕН

Процесс начинается с бетонных оснований с выступами арматурных дюбелей на 2-футовых центрах. Адриан пытается расположить панели, которые обычно весят около 1½ фунта на квадратный фут, так, чтобы стержни находились между проволочной сеткой и пенополистиролом.«Иногда для этого я растапливаю немного пены», – говорит он. «Когда бетон распыляется, он должен полностью окружать арматурный стержень». Когда одна панель установлена ​​и закреплена вертикально, устанавливается соседняя панель. Затем рабочие привязывают кусок проволочной сетки шириной 12 дюймов к стыку между панелями, чтобы прикрепить их друг к другу. На внутренних и внешних углах сетка шириной 12 дюймов сгибается по углам и фиксируется на месте. Адриан говорит, что он использует инструмент «кольцо для свиней», чтобы связать проволоку, что значительно ускоряет процесс.

Стены можно возводить очень быстро, за исключением установки оконных и дверных опор и установки стали для соединительных балок. Стандартные деревянные бакенбарды вставляются в окна и двери, а когда требуется связующая балка, часть пены в центре панели удаляется, а арматура помещается в пустоту. Если бетонный настил или пол над уровнем земли опирается на стены, рабочие удаляют часть пены на пересечении стены и пола и добавляют арматуру, как указано инженером.

РАЗМЕЩЕНИЕ БЕТОНА

Бетон разбрызгивается на поверхность стены с низкой скоростью.Затем рабочие расплавляют его, удаляют, чтобы получить ровную поверхность, и затирают поверхность, чтобы добиться гладкой отделки, если это необходимо.

По словам Адриана, важно найти подрядчиков для распыления бетона, которые уделяют меньше внимания объемным работам и больше точной укладке. Он предпочитает нанимать штукатурных и штукатурных подрядчиков, потому что они обычно более склонны действовать медленно, следя за тем, чтобы бетон был уложен равномерной толщиной в 1,5 дюйма. После того, как бетон нанесен, рабочие отрывают поверхность, чтобы сделать ее ровной.Штукатурка часто используется на внешних поверхностях, а слой суспензии из кварцевого песка и пластичного цемента обеспечивает хорошую отделку внутренней поверхности стены. Он добавляет, что бетон, торкретбетон, строительный раствор или огнестрельный раствор можно наносить с разной толщиной, минимальная толщина составляет 1,5 дюйма.

НЕОБЫЧНОЕ ИСПОЛЬЗОВАНИЕ

Цельнобетонный дом в настоящее время строится на острове в озере Махопак в Нью-Йорке, который был спроектирован Фрэнком Ллойдом Райтом в 1950 году (см. Выпуск ЖИЛОГО БЕТОНА за март 2006 года).Строитель, Лидия Вусатовска, использовала тридипанели необычным образом для некоторых внешних стен и в качестве форм палубы в других местах. «В одной комнате дома планировалось установить потолок из деревянных панелей», – сказала она. «Мы вставили деревянные куски между сеткой и пеной на одной стороне трехслойных панелей, а затем поддержали их берегами, используя их в качестве форм для бетонного настила. Палуба была усилена арматурой, а арматура после растяжения была помещена в несколько дюймов бетона. После периода отверждения мы прикрепили готовый деревянный потолок к деревянным частям под сеткой.«Та же самая техника была использована для некоторых стен, за исключением того, что внешняя поверхность панелей была забрызгана бетоном. При напылении бетона она предпочитала использовать бетонную смесь, содержащую мелкий гравий толщиной 3/8 дюйма. Смеси из мелкого гравия могут затруднить установку гладких, прямых стен, и их трудно использовать для напыления потолков.

ПРИБЛИЗИТЕЛЬНЫЕ РАСХОДЫ

Как вы можете видеть на этом фото, возможны любые формы.

Как и все системы для строительства бетонных стен, окончательная стоимость во многом зависит от навыков и опыта рабочих, устанавливающих ее. Вусатовска говорит, что она считает панели недорогими, а стоимость установки разумной, если рабочие научатся работать более продуктивно. Сглаживание поверхностей стен из напыленного бетона было тем, где им пришлось учиться.

Адриан говорит, что в его районе затраты на панели в среднем составляют от 3 до 4 долларов за квадратный фут, в зависимости от толщины пенопласта и толщины заказанного провода. По его оценкам, стоимость отделки стен составляет от 14 до 20 долларов за квадратный фут, в зависимости от выбранной отделки поверхности; потолки и крыши больше.

ВКЛЮЧАЯ БЕТОННЫЕ СТЕНЫ

Ценности и преимущества бетонных стен намного превосходят выбор других материалов. Вусатовска говорит, что было легко почувствовать разницу в температуре между стенами Tridipanel и другими стеновыми материалами. Владельцы замечают значительную экономию в счетах за электроэнергию. Адриан добавляет, что 40% домов, которые они строят, также имеют бетонные внутренние стены для звукоизоляции. И все системы бетонных стен могут быть спроектированы с учетом ветра и сейсмостойкости.

Для получения дополнительной информации о системах Tridipanel посетите www.tridipanel.com.

Термические и механические свойства гипсовой штукатурки, смешанной с пенополистиролом и трагакантом

# 1Кефенг Гао (Ляонинский университет нефтяных и химических технологий) # 2Faheng Wang (Центр перспективных материалов) H-Index: 1Послед. З.М. Чжан (Центр перспективных материалов) H-Index: 7

просмотреть всех 10 авторов …

Аннотация Пористые гипсовые материалы имеют большое значение и демонстрируют широкое применение в строительстве и биомедицинской инженерии; тем не менее, сложно одновременно улучшить их механические и функциональные свойства.Здесь, копируя конструкции из натурального дерева, новые гипсовые материалы, содержащие однонаправленные микропоры, были изготовлены с использованием модифицированной техники ледяной темперирования. Сохранение ледяных архитектур было реализовано на основе гидратации … подробнее

Резюме В данной статье представлена ​​оценка звукоизоляции простых стен, построенных из гипсовых блоков, как сплошных, так и пустотелых, различной толщины и плотности. и двойные стены со звукопоглощающим материалом и без него.В настоящее время индекс звукоизоляции (R) является одним из параметров, используемых в проектах жилых домов в Бразилии, поскольку он имеет фундаментальное значение для прогнозирования звукоизоляции в полевых условиях, что является требованием, рекомендованным бразильской организацией … подробнее

Аннотация Чтобы уменьшить потери тепла из ограждающих конструкций и обеспечить энергосбережение при ремонте зданий, в марокканскую натуральную гипсовую штукатурку добавляют шарики из полистирола. Проведена полная характеристика механических, термических и акустических свойств образцов с учетом различного содержания и диаметров пенополистирольных шариков.Увеличение размера шариков, пиковое значение прочности на изгиб происходило при более низком процентном содержании полистирола. Тепловые свойства были измерены с помощью … подробнее

Целью данного исследования был анализ физико-механических свойств гипсовых плит, включая заполнители пластиковых отходов от вторичного использования кабеля. Пластиковые кабельные отходы включаются в гипсовую матрицу без какого-либо отбора и / или обработки, поскольку они получаются после процесса переработки кабеля. В ходе экспериментального процесса были изготовлены гипсовые плиты различных размеров и испытаны на их модуль Юнга, ударопрочность, прочность на изгиб и т. Д…больше

В этой статье представлены характеристики нового облегченного материала на основе гипса для использования в зданиях. В состав гипсового материала входит полимерный состав на основе поливинилацетата, бикарбоната и раствора борной кислоты, которые снижают плотность и теплопроводность до 20% и 30% соответственно. Кроме того, были проведены испытания облегченного гипсового материала, армированного стеклянными (GF), базальтовыми (BF), полипропиленовыми (PPF) и древесными (WF) волокнами. Значительное улучшение…more

В данном исследовании рассматриваются потребности мелких инвесторов в системах теплоизоляции при выборе наиболее подходящего решения для семейного дома. Ожидается, что к 2050 году семьдесят процентов существующих зданий, включая жилые дома, все еще будут в эксплуатации. Чтобы достичь углеродной нейтральности, необходимо снизить эксплуатационное потребление энергии и, таким образом, снизить связанные с этим затраты на эксплуатацию зданий и стоимость жизненного цикла зданий. Одно из решений – правильно адаптировать ограждающие конструкции зданий…more

# 1Guopu Shi (UJN: University of Jinan) H-Index: 9Last. Чжи Ван (UJN: Университет Цзинаня) H-Index: 15

просмотреть всех 4 авторов …

Резюме Потребление энергии в зданиях и промышленные твердые отходы вызывают серьезную озабоченность в последние годы. Новый теплоизоляционный композит (NTIC) изготавливается путем объединения твердых промышленных отходов с шариками из пенополистирола (EPS) для неструктурных применений, связанных с энергосбережением в зданиях. Промышленные твердые отходы, содержащие гипс для десульфуризации дымовых газов (FGD), улучшают огнестойкость образцов NTIC и сокращают углеродный след материала по сравнению с аналогичными i…more

В этой статье представлено влияние трех добавок, а именно: гидроксиэтилметилцеллюлозы (HEMC), бикарбоната натрия и гипса для десульфуризации дымовых газов (FGD) на пористость материалов на основе гипса. Специфическая микроструктура материала с хорошими теплоизоляционными свойствами, то есть с многочисленными закрытыми порами, распределенными в связующей матрице, была достигнута с использованием HEMC (0,3 мас.%) И бикарбоната натрия (0,5–2 мас.%). Добавление HEMC к гипсовому вяжущему, как и ожидалось, определяет увеличение…подробнее

Влияние гранул из дробленого пенополистирольного пакета на свойства теплоизоляционной штукатурки

В статье рассматривается использование легкого пористого заполнителя – крошки пенополистирола в составе термоизоляционной штукатурки. Его эффективность сравнивают со сферическими гранулами пенополистирола белого (EPS) и серого (NEOPOR) цвета. Содержание легкого заполнителя изменилось с 1.От 25 до 1,75 л / кг сухой смеси. Исследование было сосредоточено на свойствах модифицированного гипса, таких как плотность, прочность на сжатие, теплопроводность и паропроницаемость. Установлено, что EPSC снижает плотность штукатурки с 1350 до 530 кг / м3, улучшая такие свойства, как теплопроводность и паропроницаемость, но снижая прочность на сжатие. Кроме того, в работе установлена ​​сила адгезии штукатурки (содержание легкого заполнителя 1,25 л / кг сухой смеси) к керамическим, силикатным и автоклавным элементам из пенобетона.Учитывался характер макроструктуры штукатурки, а также приклеивание слоем декоративной краски. Было обнаружено, что штукатурка с EPSC имеет такие же свойства, что и штукатурки с заполнителями EPS и NEOPOR; однако в случае EPSC относительная паростойкость лучше. Предоставленные уравнения регрессии можно использовать для прогнозирования различных модифицированных штукатурок.

Ключевое слово: внутренняя штукатурка, плотность, прочность на сжатие, коэффициент теплопроводности, относительная паростойкость, сила сцепления, макроструктура

Как цитировать

Šeputytė-Jucikė, J. , Сеземан, Г. А., Синица, М., Клигис, М., и Вайткус, С. (2014). Влияние гранул из дробленого пенополистирольного пакета на свойства термоизоляционной штукатурки. Журнал гражданского строительства и управления , 20 (4), 581-589. https://doi.org/10.3846/13923730.2014.922492

Доступный, безопасный корпус на основе пенополистирола (EPS) и цементного покрытия

Abstract

В этом документе описывается текущий проект по демонстрации доступной, безопасной и энергоэффективной жилищной технологии на основе панелей из пенополистирола (EPS) с цементным покрытием. покрытие.Описываемые концепции: (1) панели из пенополистирола, заделанные фермами из оцинкованной стали, стальная сетка, приваренная или прикрепленная к выступающим точкам ферм и покрытая цементной штукатуркой; (2) панели из цементных плит, армированных волокном, и сердцевина из пенополистирола, склеенные высокопрочным клеем, высушенные под высоким давлением и соединенные шлицами целлюлозно-фиброцементных плит; и (3) панели из пенополистирола, покрытые композитом, армированным волокном. Объем этого проекта заключается в моделировании потоков энергии, анализе затрат, моделировании сейсмических сил, испытаниях в условиях окружающей среды и строительстве пилотных домов первоначально в Калифорнии, Техасе и Афганистане.Приводятся результаты анализа качества воздуха и потоков энергии, предварительного моделирования затрат, расчетов конструкций и испытаний на огнестойкость. Цели производительности касаются сейсмической безопасности; энергоэффективность при экстремальных температурах для снижения расхода топлива и снижения вредного воздействия на воздух в помещениях; доступность и простота строительства, а также легкость расширения под будущую застройку; возможности трудоустройства на местах и ​​мелкие капитальные вложения; и, наконец, культурное признание через образование и адаптацию к традиционной архитектуре.© Springer Science + Business Media, Inc., 2006.

Основное содержание

Загрузите PDF-файл для просмотраПросмотрите больше

Введите пароль, чтобы открыть этот PDF-файл:

Отмена Ok

Подготовка документа к печати…

Отмена

Изолированная фасадная система – EPS

Скачать PDF Скачать DOC

Описание работ / Технические характеристики

В данной спецификации рассматривается система визуализации Rockcote Insulated Cavity Plus Render System, наносимая на листовую основу толщиной 50 мм.
Система включает установку дренажной полости диаметром 20 мм и отделку с минеральной текстурой.
Толщина – 56 мм (мин / среднее)
Вес – 9 кг / м2
Ветровая зона – Все ветровые зоны 3604 и конкретное расчетное давление ветра до 2,5 кПа расчетный перепад ULS
Огнестойкость – Уровень эффективности «A» был достигнут в соответствии с со Строительными нормами Новой Зеландии. Приемлемые решения C / AS1 таблица 7.5 Отчет BRANZ № Fh4712 – 9 ноября 2006 г.
Пиковая скорость тепловыделения 30.8 кВт / м2, общая скорость тепловыделения 4,8 МДж / м2, приемлемое решение NZBC C / AS1, часть 7.11, приложение C9.1, в отношении огнестойких свойств систем внешней облицовки стен
.
Долговечность – 15-летняя гарантия / ожидаемая долговечность от BRANZ 30 лет
Thermal – R.78 / включает снижение номинала x 0,45 для полости 20 мм.
Испытания – Сертификат оценки BRANZ № 633 (2018)

Если у проекта есть согласие на строительство, применяются следующие положения.

B1 – Строение

Эта спецификация соответствует требованиям, изложенным в B1 – Конструкция, который требует, чтобы здания, строительные элементы и строительные работы выдерживали комбинацию нагрузок и физических условий, с которыми они могут столкнуться во время строительства, перестройки и на протяжении всей своей жизни.Нагрузки и физические условия включают собственный вес, температуру, воду, землетрясения, снег, ветер, огонь.

B2 – Прочность

Эта спецификация соответствует требованиям, изложенным в B2 – Долговечность, которые всегда необходимо учитывать при демонстрации соответствия каждому из пунктов Строительного кодекса. Это гарантирует, что здание на протяжении всей своей жизни будет соответствовать требованиям Строительного кодекса. Он подтверждает использование материалов, которые останутся функциональными в течение указанного предполагаемого срока службы здания, но не менее 50, 15 или 5 лет

E2 – Внешняя влажность

Эта спецификация соответствует требованиям, изложенным в E2 – Внешняя влажность, который демонстрирует, что внешняя крыша, облицовка стен и внешние отверстия предотвращают чрезмерную влажность или повреждение внешней влаги.

F2 – Опасные строительные материалы

Эта спецификация соответствует требованиям, изложенным в F2 – Опасные строительные материалы, который защищает людей от болезней и травм, вызванных воздействием большого количества газа, жидкости, радиации и твердых частиц, вызванных воздействием строительных материалов

Текущие инструкции по техническому обслуживанию

Предоставляет инструкции по текущему обслуживанию, необходимые для выполнения требований NZBC к производительности.

Требования к разрешению на строительство

Все соответствующие проверки должны проводиться представителем BCA и соответствовать требованиям NZBC.

Сокращения

В данном разделе работы используются следующие сокращения:

  • BCA – Строительное согласие
  • LBP – Лицензированный специалист по строительству
  • PPCS – Запатентованная система облицовки штукатуркой
  • MPNZA – Ассоциация мастеров живописи Новой Зеландии
  • MSDS – Паспорт безопасности материала
  • NZBC – Строительный кодекс Новой Зеландии

Документы производителя

Копии вышеупомянутых соответствующих документов компании, упомянутых в данной спецификации, доступны по адресу;

Resene Construction Systems
Web: реконструкция.co.nz
Телефон: 0800 50 70 40

Замен нет

Замены не разрешены для какой-либо указанной системы Resene Construction Systems. Материалы и исполнение в соответствии со спецификацией Resene Construction Systems, за исключением случаев, когда они изменяются данной спецификацией и поддерживаются архитектурными деталями.

Квалификация

Используйте только зарегистрированных в LBP штукатур, имеющих лицензию на нанесение систем наружной штукатурки Resene Construction Systems.

Образец отделки

Отправьте один образец выбранной текстуры и цвета размером 300 мм x 300 мм на утверждение по запросу главного подрядчика или специалиста.Получите на образце подпись о принятии и верните штукатуру.

Инструкции по техническому обслуживанию

Предоставить руководство по техническому обслуживанию Resene Construction Systems во время или до практического завершения контракта для выдачи владельцу здания. Руководство по техническому обслуживанию Resene Construction Systems предоставляется по запросу.

Заявление производителя

Если у проекта есть согласие на строительство, штукатур должен предоставить заявление производителя в форме, требуемой BCA.

Здоровье и безопасность

См. Требования Закона о здоровье и безопасности при найме на работу 2015 г. и Worksafe NZ: Руководящие указания по предоставлению помещений и общей безопасности в строительной отрасли. Если устранение или изоляция потенциальных опасностей и рисков невозможно, минимизируйте опасности и риски в этой работе на месте, используя надлежащее оборудование и методы, как требуется в Руководстве по опасностям для художников MPNZA. Поставка защитной одежды и оборудования. Информируйте сотрудников и других лиц на месте об опасностях и внедрите процедуры действий в чрезвычайных ситуациях.Получите в Resene Construction Systems паспорта безопасности материалов для каждого продукта. Храните листы на месте и соблюдайте необходимые процедуры безопасности. Подтверждение в начале проекта того, должен ли Зарегистрированный штукатур подготовить план безопасности для конкретного участка до начала работ.

Гарантия

Гарантия на отсутствие сбоев в работе данной системы при нормальных условиях окружающей среды и эксплуатации. Гарантия на систему Resene Construction Systems.
Материалы: от Resene Construction Systems – только материалы на 15 лет

Исполнение: сертифицированным штукатуром – только 5 лет изготовления

Помощь на месте

Разрешить осматривать всю работу на каждом этапе.Определите программу оказания помощи на месте, включая уведомление, когда каждая часть и этап работы готовы для проверки до начала работы. Разрешите представителям Resene Construction Systems осматривать незавершенные работы и брать образцы их продукции с места, если потребуется.

Resene Construction Systems, 20 мм планка Graphex

  • 40 мм x 20 мм планка Graphex Graphex для кожуры и ручки, 40 мм x 20 мм
  • Поставляется в коробках
  • 228 шт. В ящике
  • AS 1366 Часть 3, класс H (с огнестойкостью).

EPS 50 мм

  • 2400 x 1200
  • Толщина 50 мм
  • Учитывайте 10% потерь при установке
  • AS 1366 Часть 3, класс H (с огнестойкостью).

Гвозди (с преднатягом) 110 мм

  • Шайбы с плоской головкой, горячеоцинкованные, нейлоновые шайбы диаметром 40 мм.
  • 110 мм x 3,55

Всепогодная мигающая лента 3M ™ (50 мм)

  • Клей с высокой липкостью для надежного приклеивания к большинству строительных материалов в диапазоне температур от -18 ° C до 80 ° C, даже на влажных поверхностях
  • Thin для надежной и удобной установки в углы и под сайдинг
  • Отсутствие отрицательной реакции со многими строительными герметиками
  • Стойкость к УФ-излучению до 12 месяцев (тестирование BRANZ заканчивается через 3 месяца)
  • Доступен в 3 рулонах шириной; 76 мм, 152 мм и 228 мм x 22.8м. Другая ширина может быть предоставлена ​​по запросу
  • Проходит герметичность гвоздя до и после термоциклирования в соответствии с AAMA 711-05
  • Разделительный вкладыш для легкого и точного позиционирования ленты, особенно длинной ленты
  • Агрессивно прилипает к себе и самозаклеивается вокруг гвоздей и скоб для предотвращения проникновения влаги
  • Устойчив к проколам и разрывам в процессе эксплуатации и в течение всего срока службы
  • Не требует грунтовки, скоб или других механических креплений
  • BRANZ Оценка 775 (2012)

Resene Construction Systems, доводчик полостей 20-30 мм

  • Поставляется длиной 2400 мм
  • Подходит для полостей 20-30 мм

Resene Construction Systems, канал 50 мм

  • Поставляется длиной 2400 мм
  • Подходит для 50 мм подложек

Resene Construction Systems Капельная кромка (оконные головки)

  • Поставляется длиной 2400 мм
  • Используется как с головкой EdgeSeal, так и с универсальной стартовой лентой

Resene Construction Systems EdgeSeal Head Flashing

  • Поставляется в 2.Длина 4 м
  • Обычно требуется кромка для отвода капель

Обделка окон EdgeSeal Resene Construction Systems

  • Используется для установки на порогах и косяках
  • Поставляется длиной 2400 мм

Уголки Resene Construction Systems с предварительной сеткой

  • Поставляется длиной 2400 мм

Грубая сетка для штукатурных систем – Базовое покрытие

Resene Construction Systems Blue Mesh (ширина 1200 мм)

  • Щелочестойкая сетка 6 мм x 5 мм, поставляется в рулонах по 50 м

Грубая сетка для штукатурных систем – Уровень

Bostik SafeSeal

Rockcote Fast Float Тасман

  • Сухая штукатурная смесь на полимерцементной основе.Поставляется в мешках по 20 кг

Resene Limelock

  • Дисперсия акрилового полимера на водной основе. Поставляется в ведрах по 10 литров.

Resene X200 (2 слоя)

  • Водонепроницаемая мембрана, армированная акрилом. Поставляется в ведрах по 4 и 10 литров. Тонировка в выбранный цвет

Деревянная рама

Проверить крепления

Строитель или установщик каркаса несет ответственность за обеспечение правильного расположения и правильного выравнивания в соответствии с требованиями Проектировщика.Перед установкой теплоизоляционных панелей проверьте правильность обрамления и правильность совмещения со стойками с максимальным расстоянием между центрами 600 мм, выступы / выступы на расстоянии не более 1200 мм (рекомендованное расстояние 800 мм), а также предусмотрена блокировка для поддержки субстрат, например, вокруг всех проемов, у потолков, стыков и внутренних углов.

Все каркасы должны соответствовать требованиям NZS 3604 для зданий из легких деревянных каркасов, не требующих особого дизайна, или соответствовать определенному конструктивному проекту.

Перед укладкой основания убедитесь, что содержание влаги в любом каркасе не превышает 18% mc. См. Раздел 11 E2 / AS1

Выравнивание стен

Для вертикального, горизонтального и точного выравнивания.

Перед укладкой штукатурки необходимо проверить ровность стены с помощью прямой кромки. Любые неровности следует устранить, выпрямив шпильки.

Builder для повторного выравнивания каркаса, когда он не находится в правильном выравнивании, и вставки дополнительных блокировок при необходимости.

Обшивка, поставляемая строителем

Удостоверьтесь, что все металлические планки строителя, седла и задние планки находятся на своих местах.

Рейки – Graphex 20 мм

Общие

Осушенные и вентилируемые полости рассматриваются как один из способов борьбы с влагой, которая может проникнуть через внешнюю оболочку. Resene Construction Systems рекомендует использовать полости.

Когда используется дренажная полость, она должна состоять из воздушного пространства за пределами подстилающего слоя здания, прикрепленного к каркасу, с одобренными планками для отвода воды к внешней стороне облицовки.

Ограничения

Пар свежей древесины, обработанной LOSP, может расплавить рейки на основе стирола.

Крепежные планки

Клейкое крепление к строительной подложке. Вероятно, это самый быстрый способ крепления обрешетки. Клей действует как временная фиксация, и он будет постоянно зафиксирован после того, как подложка будет закреплена гвоздями. Ни при каких обстоятельствах нельзя использовать клеи на основе растворителей, так как они расплавят рейки.

Помните, что рейки нужно только временно удерживать на месте, потому что, когда вы фиксируете основание в соответствующих центрах, это закрепит все рейки на месте.

Закрепите вертикальные рейки на стропах. Вертикальные рейки должны быть во всю высоту полости, но для этого можно стыковать рейки (стыковать).

Учтите, где потребуется крепление облицовки для точного расположения реек. Например, в углах или стыках облицовки обеспечьте дополнительные или более широкие рейки, необходимые для крепления облицовки, обратных планок или облицовки.

Если требуется промежуточное или горизонтальное крепление, например, для фиксации верхнего или нижнего края листовой облицовки, установите проставку для полостей (небольшую длину рейки) на уклоне не менее 5 °.Оставьте зазор не менее 50 мм между распоркой и вертикальными планками (зазор должен обеспечивать дренаж и вентиляцию)

Закрытие верхней части полости

Вентиляция в верхней части полости не требуется (обратите внимание, что для облицовки каменной кладкой используется другая система полостей, требующая вентиляции сверху)

Закройте верхнюю часть камеры, чтобы влажный воздух из камеры не попал во внутренние помещения, каркас крыши или карниз. Это особенно важно, если полость заканчивается под потолком или в другой области, которая может быть открыта для кровельного пространства.

Одним из способов закрытия верхней части полости является использование горизонтальной обрешетки непрерывной длины, как показано на Рисунке 9. Горизонтальная обрешетка также поддерживает крепления на верхнем крае листовой облицовки, где это необходимо.

Стены полостей более двух этажей

См. E2 / AS1, параграф 9.1.9.4

Полости могут быть непрерывными до двух этажей или максимум 7 м, но не более, из-за ограничений по дренажу и сушке. Если стена больше двух этажей или 7 м, разделите полость с помощью горизонтального гидроизоляционного слоя, перекрывающего полость.Обеспечьте вентиляцию полости над стыком, как описано для основания стены.

Строитель несет ответственность за поставку и установку горизонтального оклада в соответствии с E2 / AS1.

Существующие основания – над деревянным каркасом

Обычно применяется для существующих обшивок или жестких опорных плит (фиброцементный лист).
Рейки должны быть закреплены винтами, чтобы обеспечить надежное крепление к несущему каркасу.

Рекомендуется крепление реек винтами, так как существующие внутренние облицовки могут быть повреждены, если в каркас конструкции забить гвозди.

EPS листов 50 мм

Не должно быть горизонтальных поверхностей, которые могут быть затоплены; необходим минимальный уклон 5 градусов (только для металлических крышек, 10 градусов для жидких мембран).

Дорожный просвет

Важно, чтобы после завершения строительства и заселения здания оставались зазоры, а внешний участок земли имел уклон для отвода воды от внешних стен.

Гаражные этажи

Должен быть достаточно низким, чтобы по нему можно было въехать, и достаточно высоким, чтобы обеспечить минимальный 50-миллиметровый отступ до наружного покрытия, при этом сохраняя зазоры между облицовкой по обе стороны от ворот гаража.Для этого может потребоваться устройство пола гаража ниже уровня пола здания.

В этих ситуациях наличие «наконечника» на дверных проемах гаража позволяет облицовке продолжаться по прямой линии, сохраняя при этом минимальные зазоры внизу стеновых полостей для вентиляции.

E2 / AS1: ссылка на раздел 9.1.3, рисунок 65 и таблицу 18

Ландшафтный проектировщик или другой внешний подрядчик несет ответственность за соблюдение уровня земли в отношении зазора между облицовкой и за соблюдение зазоров после завершения строительства и оккупации здания.

Зазоры для настила / пороги уровня

Требуется минимальный зазор 35 мм в самой высокой точке настила до облицовки.

E2 / AS1: справочный раздел 7.0

Наборы управляющих / расширительных швов

  • В местах пересечения колонн контрольные стыки балок должны быть сформированы так, чтобы они проходили вертикально и горизонтально от пересечения
  • Большие двери и окна, например, тип Ranch Slider и двустворчатый тип, где площадь окна больше 8.0м2
  • Соединения между разнородными материалами, например, каменная кладка с системой Resene Construction Systems EPS / XPS System
  • Если штукатурка имеет небольшую ширину (т.е. меньше ширины шпателя)
  • Если длина стены превышает 8 метров, необходимо установить вертикальный регулирующий стык
  • Если высота стены двухэтажного жилого дома превышает 6 метров, требуется горизонтальный контрольный шов
  • Контрольные соединители требуются на всех уровнях между этажами при многоуровневом строительстве (например.3 и более этажей)

Установка подложки

Необходимо установить все изоляционные плиты EPS; вертикально, иметь полную опору со всех сторон и плотно прилегать друг к другу встык. Если соединение листов полностью поддерживается деревянным каркасом, для фиксации обоих листов можно использовать один гвоздь и шайбу. Любые зазоры между листами не должны превышать 5 мм. Все зазоры необходимо заполнить пеной.

Гвозди (предзагруженные) 110 мм

Закрепите изоляционные плиты крепежными деталями и шайбами, как указано в Таблице 1 – Размеры крепежа

Закрепите крепежные детали в шпильках в центрах крепления, указанных в Таблице 2 – Центры крепления.

Крепления должны быть заподлицо с выемкой в ​​шайбе, чтобы шайба плотно прилегала к изоляционной плите и сильно прижимала лист к каркасу / обрешетке.

Таблица 1 – Размеры креплений

8 г x 100 мм ** 8 г x 100 мм **

Толщина подложки (мм)

Размер гвоздя для деревянной рамы

Размер винта для деревянной рамы

Размер шурупа для деревянной рамы (зенковка)

Стальная рама Размер винта

40 мм + 20 мм планка

90 х 3.55 мм *

8 г x 80 мм **

8 г x 70 мм **

8 г x 80 мм **

50 мм + 20 мм рейка

100x 4,0 мм *

8 г x 100 мм **

8 г x 80 мм **

8 г x 100 мм **

60 мм + 20 мм планка

110x 4,0 мм *

8 г x 100 мм **

8 г x 80 мм **

8 г x 100 мм **

75 мм + 20 мм планка

10 г x 120 мм **

8 г x 100 мм **

80 мм + 20 мм планка

10 г x 120 мм **

8 г x 100 мм **

100 мм + 20 мм планка

12 г x 150 мм **

10 г x 120 мм **

* Тип гвоздя = оцинкованная плоская головка
** Тип винта = Класс 4, с потайной головкой

Таблица 2 – Центры крепления

NZS 3604 Строительство ветровых зон

Центры крепления (мм)

Низкая

300

Средний

300

Высокая

300

Очень высокий

200

NZS3604 Сверхвысокая ветровая зона и здания со специальной конструкцией, до 2 человек.Расчетный перепад ветрового давления ULS 5 кПа с шпильками на максимальном расстоянии между центрами 400 мм.

Максимальные вертикальные центры крепления (мм) вдоль шпилек Максимальные центры крепления по горизонтали (мм) вдоль верхней и нижней пластин Максимальные горизонтальные центры крепления (мм) по dwangs
150 200 150

Примечание. Если вы устанавливаете EPS / Graphex, требуется также по одному креплению на каждый корпус, верхнюю и нижнюю пластины на средней длине.Для продуктов XTherm нет необходимости в этой застежке на основании испытаний на плотность и растяжение.

Раствор для заделки подложки 50 мм и полости 20 мм

Общие замечания

Соблюдайте инструкции по прошивке для специальных работ. Выполняйте требуемые стандарты исполнения, чтобы вода не проникала внутрь.

См. Технические чертежи Resene Construction Systems для получения информации о устанавливаемой системе.

Грунтовки

Все обшивки Resene Construction Systems должны быть загрунтованы.Компания Resene Construction Systems требует использовать раствор, состоящий из 50% акрила, 50% воды и смеси для подстилки Rockcote MultiStop или смеси для панелей AAC. Затем наносят кистью на оклады и оставляют на 24 часа, чтобы она могла прилипнуть и застыть.

Крепежные планки

Используйте 40-миллиметровые зажимы для временного закрепления планок на месте.

Установка стартовой ленты / канала

Необходимо установить сразу после укладки листа на уровне земли, чтобы предотвратить загрязнение нижнего края.

Установка вертикального регулирующего шарнира

Там, где вертикальный контрольный шов пересекается с начальными полосами, необходимо обрезать начальную полосу, чтобы обеспечить перемещение носителя.

Для размещения горизонтального контрольного шва должно быть предусмотрено пространство 10 мм между соседними подложками.

Должен быть одной непрерывной длины. Если секция облицовки превышает длину гидроизоляции, перед установкой стык необходимо заделать гидроизоляционной лентой на основе бутила с нижней стороны гидроизоляции.

Установка горизонтального регулирующего шарнира

Для размещения горизонтального контрольного шва должно быть предусмотрено пространство 30 мм между смежными подложками.

Должен быть одной непрерывной длины. Если секция облицовки превышает длину гидроизоляции, либо на внешнем или внутреннем углу стык перед установкой должен быть заделан бутиловой лентой EIFS с нижней стороны гидроизоляции.

Бусины угловые

Закрепите на внешних углах или других открытых краях подложки, чтобы получился ровный, прямой край.

Разнородные стыки облицовки

См. Технические чертежи Resene Construction Systems и смежные технические чертежи производителей облицовки.

горизонтальный

Если не указано иное, должен быть установлен фартук / z-планка.

Разветвитель вертикальный

Перед установкой облицовки необходимо установить обратный отлив.

Расстояние 10–15 мм должно быть обеспечено от любой прилегающей облицовки / основания.

Опорный стержень из PEF увеличенного размера должен быть вставлен в пространство на 5-7 мм ниже внешней линии облицовки.

На это соединение необходимо нанести герметик

.

Установка пакета прошивки EdgeSeal ™

Подготовка – алюминиевые столярные изделия

Очистите поверхность / основу, на которую наносится набор для переплетения Resene Construction Systems EdgeSeal ™, с помощью салфеток Resene Construction Systems IPA. Слегка протрите поверхность, на которую вы наносите набор Resene Construction Systems EdgeSeal ™ Flashing Suite.
Этот процесс обезжиривает и удаляет все остатки до и после строительства.
НЕ ИСПОЛЬЗУЙТЕ ДРУГИЕ НЕ ОДОБРЕННЫЕ ОЧИСТИТЕЛИ, поскольку гарантия на порошковое покрытие может быть аннулирована.

Убедитесь, что столярные изделия выступают за рамку не менее чем на 20 мм или за линию обрешетки.

EdgeSeal ™ Flashing Suite сохраняет максимальную стойкость через 72 часа. Укладку облицовки можно продолжить в течение этого периода отверждения. После затвердевания гидроизоляцию невозможно удалить без труда и риска повреждения поверхности, к которой она приклеена.

Комплект для окладов EdgeSeal ™ может состоять из двух вариантов длины, пожалуйста, убедитесь, что оклад плотно стыкуется с прилегающим окладом.

Винты столярные

Если алюминиевые столярные изделия имеют выступающие винты по любому краю, необходимо аккуратно обрезать клей EdgeSeal ™ Window Flashing и край ПВХ вокруг них и закрыть герметиком MS перед грунтованием.

Дренажные отверстия

Если алюминиевые столярные изделия имеют дренажные отверстия, расположенные вдоль нижней стороны кромки алюминиевого «подоконника», вы должны освободить эти области от штукатурки и герметика. При установке кромки EdgeSeal убедитесь, что вы удалили часть кромки кромки EdgeSeal, чтобы дренажные отверстия на столярных изделиях оставались свободными.Подставка на кромке EdgeSeal Flashing должна оставаться вертикальной и непрерывной за отверстиями. Это предотвратит попадание ветрового дождя в заднюю часть полости и сохранит сток к внешней стороне системы облицовки.

Установка порога EdgeSeal ™
  1. Измерьте длину «негабаритной» оконной планки EdgeSeal ™ на 24 мм (по 12 мм с каждой стороны отверстия).
  2. Это измерение до внешнего края «гибкого колена» косяка.
  3. Для обеспечения точности 12 мм за внешним краем отверстия.
  4. Удалите угол подкладочной ленты с клеевого края подготовленной планки.
  5. Наносить горизонтально по краю алюминиевых оконных профилей так, чтобы край клея находился заподлицо, а не выступал за лицевую сторону алюминиевых окон.
  6. Медленно потяните за ленту, удерживая планку в положении
  7. Приложите давление к передней части гидроизоляции, чтобы убедиться, что между гидроизоляцией и столярными изделиями была достигнута надлежащая связь.
  8. Прикрепите оклад для сохранения формы
Установка косяка EdgeSeal ™
  1. Измерьте длину откоса от нижней стороны алюминиевой планки до открытой поверхности установленной планки EdgeSeal ™.
  2. Обрежьте оконную планку Rockcote EdgeSeal ™ на расстоянии примерно 1 мм от общей длины – обрезка дополнительной длины на 1 мм позволит получить плотное «сжатое» соединение в месте соединения оконной планки EdgeSeal ™ с подоконником.
  3. Удалите угол подкладочной ленты с клеевого края подготовленной планки.
  4. Нанесите гидроизоляцию, скользя и плотно прижавшись к ней под оконной накладкой EdgeSeal ™ (или алюминиевой накладкой, в зависимости от того, что используется), затем нанести вертикально вниз по краю алюминиевых оконных профилей так, чтобы край клея был ровным, а не гордится лицевой стороной из алюминиевых окон.
  5. Медленно потяните за ленту, удерживая планку в положении
  6. Приложите давление к передней части гидроизоляции, чтобы убедиться, что между гидроизоляцией и столярными изделиями была достигнута надлежащая связь.
  7. Прикрепите оклад для сохранения формы
Установка головки EdgeSeal ™
  1. Измерьте длину оконной головки и оставьте дополнительные 10 мм с каждой стороны (косяк поднимается под головку).
  2. Обрежьте оконную планку EdgeSeal ™ по длине.
  3. Отслоение угла подкладочной ленты на оконной планке EdgeSeal ™
  4. Поместите оконную планку EdgeSeal ™ на оконную головку и медленно потяните за ленту, удерживая планку в положении
  5. Приложите давление к передней части гидроизоляции, чтобы убедиться, что между гидроизоляцией и столярными изделиями была достигнута надлежащая связь.
  6. Используя те же размеры, что и выше, отрежьте кусок ленты для мигания головы, который совместим со строительной пленкой (например,3 м мигающая лента)
  7. Приклейте ленту для заглушки к верхней части оконной планки EdgeSeal ™ и протяните ее на строительную пленку
  8. На обоих концах создайте небольшой стопорный конец, повернув ленту к планке, вам нужно предотвратить попадание влаги на концы мигающей ленты.
  9. Установите облицовочную основу и решите, оштукатуриваете ли вы или красите головы.
  10. Если вы красите головки, установите универсальную планку для защиты от капель между слоем облицовки и оконной планкой EdgeSeal ™

Грубая штукатурка для штукатурных систем – базовое покрытие

Подготовка поверхности

Убедитесь, что поверхность чистая, прочная, сухая и свободная от пыли, грязи, жира, плесени и лишайников.

Приложение

Штукатурку можно наносить стальным шпателем, насосом или широким ножом толщиной примерно 3-5 мм (3 м2 на мешок). Наносите штукатурку только при температуре от 5 ° C до 30 ° C и в этом диапазоне в течение 24 часов после нанесения.

Отверждение:

Первые 16 часов штукатурку следует беречь от сушащих горячих ветров и прямых солнечных лучей. Новую штукатурку беречь от дождя и стекания воды в течение первых 24 часов.

Сетка Resene Construction Systems (стандартное плетение)

Общие

Отмеренный и отрезанный немного длиннее, чем высота / длина покрываемой области.

Применение сетки из стекловолокна

Нанесите предварительно отмеренную сетку сверху стены.

Вдавите стекловолоконную сетку в штукатурную смесь стальным шпателем, начиная от центра и работая по направлению к сторонам, так, чтобы она полностью залилась штукатурной смесью, проталкиваемой прямо через отверстия сетки.

Убедитесь, что сетка не имеет складок и пузырей и полностью внедрена прямо под поверхность рендера.

Не вставляйте передний край сетки, так как он определяет ваш следующий слой сетки.

Сетку нельзя обнажать, ее следует удерживать как можно ближе к поверхности.

Перекрыть сетку на 100 мм с прилегающей к ней каплей сетки и заделать шпателем.

Убедитесь, что стекловолоконная сетка покрывает все открытые участки основания, включая любые углубления вокруг внешних столярных изделий и внутренних углов.

Стекловолоконная сетка должна быть куплена для внешнего края всех оконных проемов.

Наклейте полосы 450 x 150 мм из стекловолоконной сетки «бабочки» по диагонали на каждый угол проемов оконных и дверных столярных изделий, ящиков для счетчиков и т. Д.

После того, как штукатурка затвердеет, аккуратно отрежьте лишнюю длину по кромке светящегося слоя.

Грубая штукатурка для штукатурных систем – ровное покрытие

Подготовка поверхности

Убедитесь, что поверхность чистая, прочная, сухая и свободная от пыли, грязи, жира, плесени и лишайников.

Приложение

Штукатурку можно наносить стальным шпателем, насосом или широким ножом толщиной примерно 2-3 мм (6 м2 на мешок). Наносите штукатурку только при температуре от 5 ° C до 30 ° C и в этом диапазоне в течение 24 часов после нанесения.

Отверждение:

Первые 16 часов штукатурку следует беречь от сушащих горячих ветров и прямых солнечных лучей. Новую штукатурку беречь от дождя и стекания воды в течение первых 24 часов.

Rockcote Fast Float Tasman текстурная отделка

Приложение:

Штукатурка наносится стальным шпателем толщиной не менее 1 мм (8 м2 на мешок) до ровной поверхности, затем расплавляется круговыми движениями до однородной текстуры в течение следующих пяти минут пластиковой теркой.Наносите штукатурку только при температуре от 5 ° C до 30 ° C и в этом диапазоне в течение 24 часов после нанесения.

Отверждение:

Штукатурку первые 16 часов беречь от сушащих горячих ветров и прямых солнечных лучей. Новую штукатурку беречь от дождя и стекания воды в течение первых 24 часов. Его можно запечатать, пока покрытие еще зеленое.

Ресен Limelock Sealer

Приложение

Наносить на затирочную штукатурку сразу после окончательного затирки (в зависимости от пористости поверхности, обычно 5-8 м2 на литр).Нанесите один слой Resene Limelock на свежее основание с помощью ранцевого опрыскивателя, распылителя, валика с длинным ворсом или кисти и дайте высохнуть. Равномерно нанесите покрытие на все свежие поверхности, чтобы обеспечить равномерное затвердевание и предотвратить проникновение свободной извести через слабые места.

Лакокрасочное покрытие Resene X200 (2 слоя)

Приложение

Используйте валик из синтетического волокна толщиной 12-20 мм или валик для текстурирования в зависимости от поверхности. Нанесите два слоя: первый слой 2 квадратных метра на литр, второй слой: 3.5 квадратных метров на литр

Техническое обслуживание

Спланируйте, какое обслуживание вы предлагаете провести.

Примите во внимание тип работы, которая требуется, и время года, в которое вы хотите ее выполнить. Большая часть внешнего обслуживания завершается летом, так как это, как правило, лучшая погода для сушки и общих работ на открытом воздухе, таких как садоводство. Если вы планируете установить кронштейны, сигнальные огни или любое другое приспособление снаружи, убедитесь, что у вас есть навыки и оборудование для выполнения этой задачи.

Если вы не уверены, обратитесь к специалисту.

Если это касается проникновения через внешнюю облицовку, позвоните нам прямо по телефону 0800 50 70 40 – простой телефонный звонок может сэкономить вам время и деньги в дальнейшем. Техническое обслуживание кажется сложным и дорогостоящим – на самом деле, все может быть совсем наоборот.

Это может стать трудным и дорогостоящим, если его никогда не предпринять, и к тому времени могут возникнуть другие проблемы, которые можно было бы решить раньше путем регулярного общего обслуживания.

На рынке практически нет «необслуживаемой» внешней облицовки, на самом деле почти все не требует обслуживания – многие люди склонны выбрасывать вещи в наши дни, когда они выходят из строя, поскольку это дешевле, чем их починить.Это не относится к вашей внешней облицовке, вы не можете просто выбросить ее, она защищает вашу семью и ваше имущество. Интересно отметить, что большинство людей ухаживают за своим садом и транспортным средством, чтобы хорошо выглядеть. Тем не менее, когда дело доходит до мытья наружных окон и стен или очистки забитого желоба от листьев, кажется, что его оставляют в покое, так как это считается «трудным» или есть вещи получше, возможно, грязь и листья просто исчезнут. когда-нибудь. Обычно это не так, и требуется регулярное обслуживание.

Одно из ваших главных жизненных вложений – недвижимость, так почему бы не позаботиться о ней? Общее техническое обслуживание является требованием гарантии эксплуатационных характеристик Resene Construction Systems.

Объем технического обслуживания

Объем и характер необходимого обслуживания зависят от

  • Тип используемой облицовки или компонентов
  • Расположение облицовки или компонентов на здании
  • Географическое положение здания
  • Особые условия на объекте.
  • Участки, не подлежащие ремонту
  • Области с сильной текстурой
Вымойте внешние поверхности

Вам нужно будет чистить штукатурку Resene Construction Systems каждые 12-18 месяцев. Большая часть переносимых по воздуху частиц грязи накапливается на внешних поверхностях в летние месяцы. Поэтому, прежде чем зимний дождь смоет грязь на стенах, очистите эти участки, это значительно снизит вероятность появления пятен на вашей штукатурке Resene Construction Systems.

Мойка дождем удаляет большинство атмосферных загрязнений, но защищенные участки, такие как стены непосредственно под карнизами, защищены от прямого воздействия дождя и требуют регулярной ручной мойки. Эту работу следует выполнять с помощью струи воды низкого давления (300 фунтов на квадратный дюйм или меньше), держите струю под углом 45 градусов и на расстоянии 300 мм от облицовки во время очистки. Для достижения наилучших результатов используйте «Средство для мытья крыш и очиститель для краски Resene». Нанесите разбавленный раствор мягкой метлой и смойте большим количеством пресной воды.Большинство моющих средств пагубно влияют на жизнь рыб, поэтому не допускайте попадания сточных вод в ливневую систему. ЗАПРЕЩАЕТСЯ использовать агрессивные чистящие средства на основе растворителей.

Тем не менее, важно, чтобы вода под высоким давлением не направлялась на чувствительные соединения, такие как оконные рамы и другие элементы конструкции. Следует проявлять особую осторожность, чтобы вода не проникала через антикапиллярные щели и не попадала в полости стен.

Примыкания и отводы кровли

Во время чистки проверьте излив, чтобы убедиться, что нет листьев, которые могут заблокировать слив или перелива воды во время дождя.Одновременно подрезайте задние ветви и очищайте желоба. Подумайте о том, чтобы установить ограждения водосточного желоба (однако грязь все еще может проникнуть внутрь, поэтому вам нужно время от времени проверять, что находится под защитными ограждениями водосточного желоба). Проверьте отводы фартука (отводы), чтобы убедиться, что они отводят воду от облицовки.

Дорожный просвет

Для наружной облицовки требуется минимальный дорожный просвет, чтобы влага не попала на древесину стены из-за капиллярного действия. Дорожные просветы между облицовкой и землей / настилом должны быть сохранены.Для получения дополнительной информации о требуемых дорожных просветах см. RCS TradeSpec 1.2 – Информация о конструкции.

Если ваш газон примыкает к дому, косильная полоса шириной 150–225 мм по краю остановит рост травы и сорняков на этих труднопокосимых участках и сделает участок более сухим. Косильная полоса также предотвратит повреждение дома от удара косилки о облицовку. Вы также можете использовать бетон, кирпич, брусчатку или обработанную древесину для косилки, уложенной на бетонное основание или полиэтилен, но убедитесь, что между брусчаткой и основанием облицовки есть зазор не менее 100 мм.

Проверить герметики

Проверьте герметик на наличие трещин, его отсутствие или ослабление. Вы обнаружите, что герметики использовались вокруг окон, дверей, электрической и сантехнической арматуры, а также вдоль линии перекрытия. Все испорченные герметики должны быть удалены и повторно запечатаны (см. RCS TradeSpec 3.4 – Герметики)

Проверить скрытые области

Проверьте за листвой, под палубами и в сильно затененных местах на наличие признаков водорослей и плесени. Если возможно, увеличьте циркуляцию воздуха вокруг этих точек, обрезав фольгу.Использование мульчи, коры или камней на этих участках также снизит риск появления водорослей на поверхности покрытий.

Поврежденные участки

Обратитесь к своему зарегистрированному штукатуру, и он предоставит необходимые услуги для устранения повреждений. Если вы не можете связаться с зарегистрированным штукатуром Resene Construction Systems, позвоните в Resene Construction Systems по бесплатному телефону 0800 50 70 40 – мы организуем осмотр и проведем оценку ремонта внешней облицовки.

Необслуживаемые участки

Парапеты считаются необслуживаемыми участками. Они находятся в таком месте, поскольку степень сложности содержания этих участков в соответствии с общими требованиями строительных норм и правил без риска для вашего здоровья и безопасности считается высокой. Если у вас есть области, которые не подлежат обслуживанию, мы потребуем, чтобы они проверялись каждые 6 месяцев. Любые необслуживаемые участки также необходимо перекрашивать / покрывать каждые 2-3 года.

Перекраска жилья

Перекраску экстерьера должен проводить профессиональный маляр каждые 7–10 лет, чтобы обеспечить сохранность целостности всей системы.Если вы выберете цвет, у которого LRV менее 25%, вы можете рассчитывать на перекрашивание каждые 7 лет. Когда вы перекрашиваете свое жилище, рекомендуется рассмотреть возможность использования Resene X200 в качестве краски для вашего выбора.

Ремонтные зоны парапетов с использованием жидких мембран

Если у вас есть участки с ремонтопригодной жидкой мембраной, например, большие наклонные подоконники, балюстрады, груды дымоходов, мы потребуем, чтобы они проверялись каждые 12 месяцев. Любые ремонтируемые участки также необходимо перекрашивать / покрывать каждые 3-5 лет.

Важно:

Данную спецификацию необходимо читать вместе с техническими чертежами Resene Construction Systems.
Изменение RenderSpec® Resene Construction Systems не допускается.
Следующие документы Resene Construction Systems TradeSpec® можно найти по адресу http://tradespec.co.nz
Все листы технических данных доступны по адресу https://reseneconstruction.co.nz/technical-library/technical- data-sheet /
Все паспорта безопасности доступны по адресу https: // Reseneconstruction.co.nz/technical-library/safety-data-sheets/

.

Добавить комментарий

Ваш адрес email не будет опубликован.
