Шумоизоляция пола в доме с деревянными перекрытиями: монтаж

Шумоизоляция пола в доме с деревянными перекрытиями — это обязательный этап строительных работ. Кроме того, материал, используемый для этой цели, очень часто одновременно является и эффективным теплоизоляционным слоем, что тоже немаловажно, особенно для помещений над неотапливаемыми подвалами или под холодными чердаками. Как создать эффективную звукоизоляцию для деревянных перекрытий? Что делать, если пол сам по себе издает излишний шум? Ответы на данные вопросы рассмотрим в разделах предлагаемой публикации.

Шумоизоляция пола в доме с деревянными перекрытиями

Содержание статьи

  • 1 Что такое шум и звукоизоляция?
    • 1.1 Общие понятия и вред шума для человека
      • 1.1.1 Воздушные шумы
      • 1.1.2 Ударные и структурные шумы
    • 1.2 Индекс изоляции воздушного и ударного шума
  • 2 Материалы для звукоизоляции перекрытий из дерева
    • 2.1 «Шуманет БМ»
    • 2.2 Плиты из пробкового агломерата
    • 2. 3 Сухая стяжка с керамзитовым наполнением
    • 2.4 Напыляемый пенополиуретан
    • 2.5 «Изоплат»
    • 2.6 Панели «ЗИПС»
    • 2.7 «Тексаунд»
  • 3 Делаем звукоизоляцию пола в доме с деревянными перекрытиями
  • 4 Что делать, если пол скрипит?
  • 5 Видео: Эффективная шумоизоляция перекрытий специальной минеральной ватой

Что такое шум и звукоизоляция?

Общие понятия и вред шума для человека

Некоторые «начинающие» владельцы квартир проблему борьбы с шумами не считают серьезной. Мол, главное, что тепло, есть электричество, водоснабжение, канализация – а остальное мелочи.  Однако жизнь быстро учит их уму-разуму. И радость от приобретения квартиры постепенно начинает сменяться усталостью от борьбы со слишком шумными соседями. Причём, как мы увидим дальше, это могут быть соседи необязательно этажом выше или ниже, или, как говорится, «через стенку».

Повышенная шумность в жилых помещениях – это не только дискомфорт, но и источник расстройства здоровья людей.

Впрочем, отмеченная выше «усталость» от борьбы с шумом – это еще не самое плохое из того, что ожидает хозяев жилья с недостаточным уровнем шумоизоляции. Проблемы незаметны, может быть, сразу, но последствия постепенно нарастают, и могут принять весьма опасную форму.

  1. Существенно снижается производительность любого труда (и умственного, и физического). У детей уменьшается или серьезно затрудняется восприятие информации, получаемой при подготовке домашних заданий.
  2. Появляется раздражительность, повешенный агрессивный фон в общении, что часто ведет к  необоснованным семейным скандалам.
  3. Пропадает глубина нормального сна, поутру не приходит ожидаемого восстановления физических сил и психоэмоционального равновесия.
  4. Доказано, что повышенный уровень шума притупляет остальные органы чувств, в том числе зрение.
  5. В долгосрочной перспективе – вообще все безрадостно, так как могут появиться необратимые последствия в состоянии организма человека. Особенно это опасно для детского развития, для женщин, ожидающих ребенка.

Так что «шутить» с шумами, пренебрежительно относиться к их постоянному наличию (или самостоятельному созданию!!!) — никак нельзя.

Допустимые уровни шума

Поэтому для того чтобы с максимальной степени избавиться от этих раздражающих явлений широко используются сочетания различных шумоизоляционных материалов, либо такие, что отличаются высокой универсальностью действия.

Шумы в здании могут иметь различную природу, и требовать специфичного подхода для борьбы с ними.

Воздушные шумы

Колебания воздуха с определённой амплитудой, частотой, интенсивностью и уровнем звукового давления называют воздушными шумами. К таким шумам, поступающим извне, в приложении к «квартирной жизни» можно отнеси разговоры и крики, детский плач, громко работающий телевизор или музыка, лай собак, звуки, доносящиеся с улицы от движения транспорта.

Частые источники воздушных шумов

В многоэтажных домах такие акустические шумы частенько распространяются по каналам вентиляционной системы, проходящей через все квартиры стояка – здесь для воздушных колебаний практически нет преград.

Да и через ограждающие конструкции (перекрытия, стены) такие шумы при их высоком уровне вполне «просачиваются». Мало того, иногда перегородка между помещениями (неважно, соседствующими по вертикали или по горизонтали) становится дополнительной «мембраной – ретранслятором» звука.

Путями для распространения воздушных шумов могут быть сквозные трещины или щели, оставленные в ходе строительства или ремонта незакрытыми те или иные технологические отверстия, каналы-гнезда для установки розеток и т.п.

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Задать вопрос эксперту

Борьба с воздушными шумами, кроме выявления и перекрытия сквозных «каналов» распространения звука, чаще всего заключается в размещении на их пути особых материалов. А именно — способных при отражении «ломать», рассеивать звуковые волны, забирать их энергию на деформацию упругой или перемещение сыпучей структуры звукоизоляционной преграды.

А вот жесткие утеплители (типа экструдированного пенополистирола), которые некоторые отчего-то всерьез рассматривают в качестве барьера от воздушных шумов, особо помочь не смогут. Наоборот, сами порой превращаются в мембрану, усилия шумовой эффект.[/expert_bq]

Для многих материалов в их характеристиках указывается αw — коэффициент звукопоглощения – снижения энергии отражаемой звуковой волны. Эта величина изменяется от 0 до 1, то есть чем она выше, тем эффективнее поглощается звук.

Ударные и структурные шумы

Ударные шумы вызываются воздействием предметов на строительные конструкции. И эти конструкции становятся отличным проводником таких шумов, распространяя их порой на все здание.

Классические примеры – стук молотком, работа дрели или перфоратора, громкая ходьба на каблуках по жесткому напольному покрытию, прыжки по полу, уроненные тяжелые предметы, перестановка мебели, стук закрывающихся дверей и многое другое.

У ударных шумов – не счесть причин, а бороться с ними – тяжелее всего.

Иногда выносят в отдельную категорию, но нередко рассматривают вместе с ударными – еще и структурные шумы. Сходство очевидно – передача идёт тоже по строительным конструкциям. А примерами источников таких могут служить приводы, вентиляционной системы или мощного насосного оборудования, работа других механизмов, в том числе – крупной бытовой техники (стиральной машинки). Даже поставленная на пол звуковая колонка при громко включенной музыке способна производить не только воздушный, но и структурный шум.

Очень часто распространение ударных или структурных шумов их воздевшие сочетается с крайне неприятным вибрационным.

Один из путей борьбы с распространением ударных шумов – это своеобразная «изоляция», где это возможно, строительных конструкций одна от другой. То есть недопущение прямого жесткого контакта, установка эластичных прослоек или прокладок, демпфирующих приспособлений, применение специальных технологий, например, плавающей или сухой стяжки и других методов.

Материалы для борьбы с ударными и структурными шумами должны обладать массивностью, своеобразной внутренней вязкостью, чтобы гасить колебания строительных конструкций. Другой подход — эластичность или сыпучесть, для предотвращения дальнейшего распространения таких шумов.

Индекс изоляции воздушного и ударного шума

А какими показателями измеряются возможности материалов по противостоянию воздушным и ударным шумам? Система звукоизоляции оценивается по специальным индексам. Причем несмотря на то что единица измерения одна (тот же децибел), в принципе оценки имеется существенная разница.

Для оценки характеристик ограждающих конструкций применяется так называемый индекс изоляции воздушного шума (в наиболее характерном для жилых домов диапазоне частот от 100 до 3000 Гц). Обозначается он Rw, определяется опытным путем — сопоставлением со специальными оценочными кривыми. Чем выше этот индекс – тем качественнее звукоизоляция.

Для перекрытий используется иной показатель – индекс приведенного ударного шума, Lnw. Здесь картина иная – чем ниже этот параметр, тем тише будет в помещении.

В Своде Правил СП 23-103-2003 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий» приведены и нормативные значения этих индексов, и алгоритмы расчёта для различных систем с использованием материалов разного типа. Но это – удел специалистов, и разобраться, не имея соответствующей подготовки – крайне сложно. Но раз речь в нашей статье идет о перекрытиях, то можно лишь для справки привести некоторые нормированные значения обоих индексов:

В действующем СП имеется еще и разделение этих параметров для жилых домов разных категорий:

  • категория А – повышенная комфортность проживания;
  • категория Б – комфортные условия проживания;
  • категория В – предельно допустимые условия.
Тип перекрытия
между помещениями жилого дома
Rw
(минимум), дБ
Lnw
(максимум). дБ
Между любыми помещениями квартир, между квартирами и холлами, лестничными клетками, функциональными чердачными помещениями.
– кат. А5455
– кат. Б5258
– кат. В5060
Между помещениями квартир и размещенными этажом ниже магазинами.
– кат. А5955
– кат. Б5758
– кат. В5758
Между комнатами двухуровневой квартиры
– кат. А4763
– кат. Б4566
– кат. В4368
Между комнатами квартиры и находящимися этажом ниже кафе, рестораном, спортивным залом
– кат. А6255
– кат. Б6058
– кат. В6058
Между комнатами квартиры и расположенными этажом ниже офисами и иными административными помещениями.
– кат. А5258
– кат. Б5060
– кат. В5060

К этим совокупным показателям и следует стремиться при проектировании системы звуко- и шумоизоляции перекрытий.

Материалы для звукоизоляции перекрытий из дерева

Фото Название Рейтинг Цена
#1 «Шуманет БМ» ⭐ 97 / 100 Подробнее
#2 Плиты из пробкового агломерата ⭐ 94 / 100 Подробнее
#3 Сухая стяжка с керамзитовым наполнением ⭐ 96 / 100 Подробнее
#4 Напыляемый пенополиуретан ⭐ 80 / 100 Подробнее
#5 «Изоплат» ⭐ 98 / 100 Подробнее
#6 Панели «ЗИПС» ⭐ 90 / 100 Подробнее
#7 «Тексаунд» ⭐ 95 / 100 Подробнее

Особенности шумоизоляции деревянных перекрытий очевидны – здесь, в отличие от железобетонных плит, не используются тяжеловесные материалы. Но и того, что можно применить в подобных условиях – вполне достаточно.

В ассортименте строительных магазинов представлены широкий ассортимент звукоизоляционных материалов различных производителей. Просто для примера, не выделяя никого ни в лучшую, но в худшую сторону, можно навскидку целый ряд известных брендов:

  • «ТехноНиколь», «AcousticGroup», «МаксФорте», «TechnoSonus» — отечественного производства;
  • «AcousticWool» — украинский продукт;
  • «WolfBavaria» —  материал немецкого производства;
  • «Rockwool» — датский бренд;
  • «Texdecor» — материал французского производства;
  •  «IsoverEcophon» — продукт финской компании;
  • «Mappy» — производства Италии

и тот список еще можно продолжать…

При приобретении любого из материалов необходимо ориентироваться на его конкретное предназначение. Так, блоки минеральной ваты могут быть чисто утеплительными, а могут предназначаться специально для шумоизоляции.  При всей схожести, и при практическом равенстве термоизоляционных качеств, индекс шумоизоляции именно у акустических блоков может быть на 5÷7 дБ повыше.

Перечислить все возможные материалы – сложно. Поэтому рассмотрим только некоторые из них, из числа наиболее популярных.

«Шуманет БМ»

«Шуманет БМ» – это продукция отечественной компании «Acoustic Group». Продукция поступает в продажу в виде рулонов и плит. «Шуманет БМ» можно использовать для утепления и звукоизоляции оснований из разных материалов, в том числе и деревянных перекрытий. По сути — это базальтовая вата. Коэффициент звукопоглощения – 0,95. Размеры — 1200×600-50 мм. Плотность – 47 кг/м³.

Минераловатных блоки «Шуманет БМ» — эффективное средство для звукоизоляции перекрытий.

Плюсы

  1. Материал имеет небольшой вес, поэтому не утяжелит деревянные перекрытия.
  2. Плиты обладают определенной жесткостью, поэтому выдерживают достаточно серьезные нагрузки без сильной деформации от первоначальных размеров.
  3. Экологическая чистота теплоизолятора позволяет применять его внутри помещений.

Минусы

  1. Из недостатков можно выделить сложность раскроя плит.
  2. Обязательный монтаж на основание только при положительных температурах.
  3. Чтобы материал не растерял свои первоначальные качества, его необходимо хранить до монтажа в сухом и темном помещении, защищенном от попадания солнечных лучей.

Шуманет БМ

Плиты из пробкового агломерата

Пробковый агломерат не настолько популярен, как минеральная вата или, например, пенопласт (который в принципе, как уже говорилось, не является звукоизолятором). А между тем — материал обладает отличными тепло- и звукоизоляционными характеристиками. Плиты состоят из измельченной до средней фракции коры пробкового дуба, скрепленных между собой природным клеем. Их структура способна качественно поглощать ударный шум.

Эффективый во всех вопросах материал — плиты из черного пробкового агломерата

Плюсы

  1. Материал обладает небольшим весом и оттого не утяжелит конструкцию перекрытия.
  2. Пробка по своей природе антистатична, поэтому в ней не накапливается пыль.
  3. Инертна к солнечным лучам, не теряет своих качеств, в том числе и внешних.
  4. Пробковая звукоизоляция относится к группе Г1 по горючести, то есть является самозатухающим материалом, что немаловажно для использования в деревянных зданиях.
  5. Плиты относятся к «дышащим» утеплителям, поэтому в них не будет собираться влага.
  6. Очень важно, что в состав пробки входят антисептические составляющие, что исключает появление плесени.
  7. Еще одно преимущество пробки — это то, что она не привлекает грызунов и насекомых.
  8. Плиты имеют довольно высокую прочность, поэтому его используют как основной настил пола, так и в качестве изолирующей подложки под декоративное покрытие.

Минусы

Из недостатков можно выделить высокую стоимость.

плиты пробкового агломерата

Сухая стяжка с керамзитовым наполнением

Сухая стяжка все чаще используется не только для чистового выравнивания, но и для звукоизоляции межэтажных перекрытий – она способна снижать ударные шумы на 18 дБ.

Сухая стяжка имеет свойство весьма эффективно противостоять распространению шумов

С качестве сухой засыпки чаще всего применяют керамзитовый гравий специально подобранной мелкой фракции. Его, кстати, можно применять для засыпки между лагами под деревянный настил или же полностью выравнивать засыпку под монтаж покрытия из ГВЛ (гипсоволокнистых листов), то есть произвести устройство плавающих полов. Этот материал обладает и довольно неплохими теплоизоляционными качествами, а внутри засыпки вполне можно разместить инженерные коммуникации.

Одной из наиболее популярных сухих засыпок является «Компэвит».

компэвит

Напыляемый пенополиуретан

Этот материал может наноситься по технологии напыления на любые поверхности, в том числе – на перекрытия, то есть на потолки до их отделки или черновые полы. Расширяясь и застывая, пена плотно прилегает к поверхностям и создает слой, обладающий и отменными утеплительными качествами, и высокими шумопоглощающими способностями. Напыляемый материал образует бесшовное покрытие, при этом заполняет все зазоры и пустоты, которые могут стать каналами распространения звуковых волн или даже резонаторами.

Пенополиуретан – больше эффективен в борьбе с ударными шумами.

Плюсы

  1. Пенополиуретан не утяжеляет конструкции, так как плотность его невысока – это воздухонаполненная ячеистая структура.
  2. Адгезия практически к любым материалам – идеальная.
  3. После застывания – абсолютная химическая безвредность.

Минусы

  1. К недостаткам можно отнести недостаточную эффективность в противостоянии воздушным шумам.
  2. Многих отпугивает необходимость приглашения специалистов со сложным оборудованием для напыления материала. Правда, в магазинах можно отыскать комплект и для самостоятельного нанесения ППУ. Но стоимость выглядит, увы, пугающе высокой.

«Изоплат»

«Изоплат» является одним из новых материалов, который относится к мягким вариантам ДВП (МДВП), изготавливаемых из волокон древесины.

Плита «Изоплат» — довольно близкий родственник известного всем ДВП

«Изоплат» может применяться не только в качестве звукоизоляции, но и для усиления основания, на которое монтируется. Материал не рекомендован для укладки во влажных помещениях, тем более что для этой цели компания производит специальные влагостойкие плиты.

Плиты «Изоплат» изготавливаются из сырья хвойных пород эстонской компанией «Skano Fibreboard». Предлагаются изделия толщиной 12 мм (снижение уровня шума на 23 дБ) и 25 мм (26 дБ).

Плюсы

Плиты просты в монтаже и безопасны в эксплуатации.

Минусы

Недостатком именно этих звукоизоляционных изделий можно выделить низкую устойчивость к влаге.

плиты изоплат

Панели «ЗИПС»

Это звукопоглощающие и антивибрационные сэндвич-панели. Они могут быть установлены на любые поверхности помещений – стены,  пол, потолок.

Панели «ЗИПС» успешно используют даже для звукоизоляции крупных кинозалов.

Состоят они из двух слоев — верхнего жесткого и нижнего эластичного звуко — и теплоизоляционного. Преимущество этого материала заключается в том, что с помощью них можно создать дополнительную звукоизоляцию на готовом деревянном перекрытии, обшитом досками или фанерой.

Для примера – панели «ЗИПС-пол модуль» при толщине 11 мм, удельной массе 59 кг/м², обеспечивают снижение индекса ударного шума на 38 дБ, дают прибавку к индексу снижения воздушного шума в 7÷10 дБ.

Плюсы

  1. Панели легко и быстро монтируются на поверхность.
  2. Устойчивы к возгоранию.

Минусы

Из недостатков нужно выделить то, что укладку материала можно производить исключительно на ровное основание. Имеются и некоторые другие специфические трудности монтажа.

панели ЗИПС

«Тексаунд»

Это относительно новый материал, предназначенный для защиты помещений и от ударного, и от воздушного шума.  Он имеет мембранную структуру, и его монтируют на все поверхности — потолок, стены и полы.

Один из наиболее действенных способов защиты помещений от шумов – мембраны «тексаунд».

Изготавливается «тексаунд» на основе природного минерала арагонит, с добавкой других натуральных материалов и полимерного связующего. В итоге получается мембрана толщиной в несколько миллиметров, несколько напоминающая каучуковую, но отличающуюся большей вязкостью и выраженно высоко плотностью. Продается «тексаунд» в рулонах,  используется или самостоятельно, или в комплексе с другими  материалами.

Плюсы

  1. «Тексаунд» отличается высокой влагостойкостью.
  2. Не подвержен разрушению.
  3. Стойко переносит перепады температур.

Минусы

  1. Из недостатков можно выделить высокую стоимость.
  2. Если используется индивидуально, то под него придется тщательно выравнивать основание.
  3. При звукоизоляции деревянных перекрытий материал может быть применен, как дополнительный слой, который станет преградой и для воздушного, и для ударного шума.

тексаунд

*  *  *  *  *  *  *

Кроме перечисленных выше материалов для снижения уровня шумов, проникающих через деревянные перекрытия, используют также традиционные засыпки — это песок, опилки или обычный керамзит. Каждый из них имеет свои достоинства и недостатки.

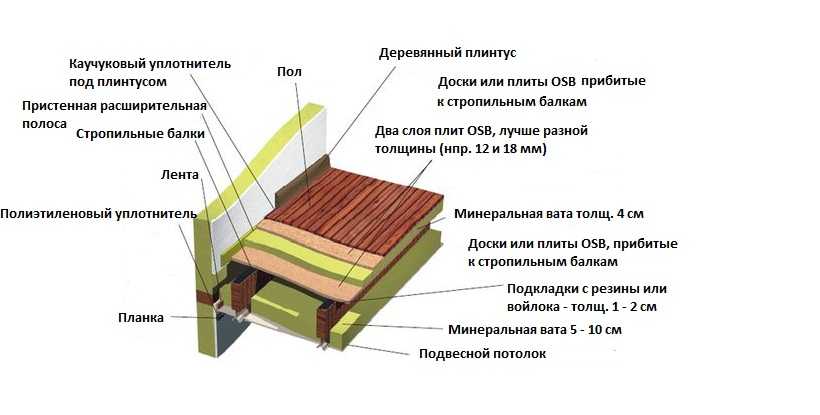

Варианты схем перекрытий с разными материалами для зукоизоляции

  1. Песок не горюч и недорог по цене. Однако имеет достаточно большую насыпную плотность, и поэтому значительно утяжелит перекрытие.
  2. Опилки и стружка считаются неплохим звукоизолятором. Но они неустойчивы к влаге, а кроме того — в них хорошо чувствуют себя грызуны.
  3. Обычный керамзит мелкой фракции (около 5 мм) является хорошим вариантом для утепления перекрытий. Но несколько проигрывает обычному песку в плане звукопоглощающего эффекта.

Делаем звукоизоляцию пола в доме с деревянными перекрытиями

Если слышимость через пол очень высокая, что часто бывает в старых домах, когда в перекрытии отсутствует утеплитель, или же он за время эксплуатации здания уже выработал свои возможности, то вместо обычной сухой стяжки можно выбрать ее, так сказать, усиленный вариант. Один из вариантов будет рассмотрен ниже.

Для выполнения звукоизоляции этим способом потребуется сотовый картон. Он в приводимом примере будет использоваться в качестве каркаса и регулятора толщины сухой стяжки. Это и значительно облегчает выполнение работ, и упрочняет конструкцию.

Картонная конструкция, напоминающая соты, может иметь разную толщину. От этого параметра и будет зависеть высота стяжки. Найти подобные изделия несложно – их широко предлагают всем известные восточные интернет-магазины.

Кроме того, сотовый картон сам по себе является звукопоглощающим и теплоизоляционным материалом. А в комплексе с другими элементами сухой стяжки сотовые маты создают очень весомое усиление защиты помещения от воздушных и ударных шумов.

Эта конструкция подходит для основания, выполненного из любого материала, в доме с любой этажностью. Основа не должна иметь сильных уклонов, так как выровнять ее сухой стяжкой в этом случае не получится. Дело в том, что толщина будет ограничена высотой сотовой картонной конструкции.

Этот способ звукоизоляции идеально подходит для обустройства на старом дощатом полу по деревянному перекрытию на балках. Создаваемая система не тяжелая, и чрезмерной нагрузки на несущие детали перекрытия не создаст.

Работы по звукоизоляции полов этим способом осуществляются следующим образом:

ИллюстрацияКраткое описание выполняемых опреаций
Первым шагом следует проверить деревянный настил на его ровность – этот легко можно произвести, установив правило поперек уложенных досок. Просвет между ними и правилом должен быть минимален, таким, чтобы он не был препятствием для ровной установки картонной сотовой конструкции.
Чтобы новые полы не издавали скрипа, дощатый настил следует тщательно проверить на прогиб и любые другие участки нестабильности. Если таковые изъяны присутствуют, то их следует заранее устранить.
Если шумоизоляция будет выполняться по бетонной стяжке, то поверхность необходимо проверить на наличие трещин, раковин или сколов. Такие дефекты необходимо заделать заподлицо с общей поверхностью, иначе в них впоследствии может собираться влага.
Если ячеистые плиты не оснащены дном, то есть сплошным листом, то можно самостоятельно приклеить решетку на картонный лист. Или же использовать вместо картона подложку, выполненную из «дышащих» материалов.
Если работы производятся на бетонном покрытии, то в качестве подложки под засыпку чаще всего применяется полиэтилен высокой плотности (до 200 микрон). При укладке нескольких полотен полиэтилена, их настилают внахлест на 100÷150 мм и проклеивают по этой линии водостойким скотчем.
Важно, чтобы картон не «вытягивал сырость» из покрытия.
Далее, поверх подготовленного основания начинается укладка встык картонных сотовых блоков.
В процессе установки картонных блоков, или даже до их монтажа, по периметру комнаты устанавливаются отрезанные полосы минеральной ваты толщиной в 40÷50 мм. Они будут будут служить демпфером, разделяющим стену и сухую стяжку.
Можно использовать и обычную кромочную ленту из пенополиэтилена, толщиной желательно не менее 10 мм.
Высота демпферной кромки должна быть такой, чтобы ее верхний край оказался выше уровня будущего финишного покрытия пола.
Это всё делается, чтобы исключить передачу ударных шумов через стены на пол или наоборот.
Далее, когда на полы будут установлены сотовые блоки, в них из мешков засыпается смесь, предназначенная для сухой стяжки.
Это может быть керамзит мелкой фракции или, как в показанном примере, вспученный перлитовый песок (или вермикулитовый).
Засыпка должна заполнить ячейки блоков на всю их глубину.
После засыпки блоков они приобретут жесткость и прочность, поэтому по ним можно будет спокойно передвигаться.
Распределяется засыпка, оставшаяся сверху блоков с помощью широкого резинового шпателя.
На поверхности звукоизоляционного слоя должно слегка проступать очертание сотовых ячеек.
Когда заполнение сотов будет закончено, сверху них настилаются гипсоволоконные напольные плиты, или, что еще эффективнее — плиты ЗИПС, имеющие нижний утеплительный слой.
Схема укладки жесткого покрытия представлена на этом рисунке. Монтаж панелей начинается с дальнего угла комнаты. Во втором ряду укладки швы между плитами смещаются относительно первой линии на ½ длины панели. Поэтому кладку следует начинать с половины плиты.
Плиты оснащены специальным соединительным замком, с помощью которого они скрепляются между собой.
При монтаже первого ряда фаска замка, расположенная по длинной и короткой стороне панели, примыкающей к стене, отпиливается, ровно по линии с помощью электрического лобзика.
Перед соединением отдельных панелей линии замков промазываются специальным клеем.
На иллюстрации хорошо видна демпферная кромка, в которую будут упираться крайние к стенам листы покрытия.
На этой иллюстрации показано, как монтируется первая панель второго ряда.
.Дополнительно к клею, плиты скрепляются между собой саморезами (4×19 мм).
Крепежные детали вкручиваются с шагом примерно, в 150 ÷ 200 мм.
Когда панельное покрытие будет полностью уложено, можно переходить к настилу поверх него чистового пола.
Если в качестве напольного финишного покрытия будет выбран мягкий материал, например, ковролин или линолеум, то швы между плитами нужно зашпаклевать. Для этой цели хорошо подходит шпаклевка «Фюгенфюгель» компании «Кнауф». Когда шпаклевка застынет, швы нужно аккуратно отшлифовать.
В любом случае поверхность перед настилом финишного покрытия следует загрунтовать. После высыхания грунта можно приступать к монтажу.

Если перекрытие уже достаточно хорошо утеплено, и его нужно только дополнительно усилить звукоизоляцию, то можно использовать схему и  без сотового картона.

Плавающее покрытие дощатого пола с использованием сухой стяжки и гипсоволокнистых плит

В этом случае деревянный пол необязательно выравнивать до монтажа засыпки, так как с помощью засыпки можно вывести ровную поверхность. Но если дощатое покрытие скрипит, то его обязательно нужно отремонтировать.

Что делать, если пол скрипит?

Кроме слышимости из-за некачественной звукоизоляции или ее полного отсутствия, дискомфорт может создавать и скрип, возникающий при ходьбе по полу.

Чтобы снизить вероятность возникновения скрипов в процессе эксплуатации дощатого пола, его монтаж следует производить со строгим соблюдением технологии.

Скрип может появиться как в новом дощатом настиле, так и в давно эксплуатируемом. Если скрипят новые деревянные полы, то, скорее всего, была нарушена технология монтажа, или же выбран некачественный материал. Причин скрипа старого покрытия может быть намного больше.

К основным причинам относят следующее:

  1. Деформация досок из-за неправильного монтажа.
  2. Древесина разбухла от излишка влаги.
  3. Древесина рассохлась, и крепления не удерживают половицы на лагах;
  4. Сами лаги плохо закреплены к балкам перекрытия.

Поэтому если хозяин квартиры всерьез решил заняться ремонтом полов, то придется проверить разные версии появления скрипа.

Если же монтируется новое дощатое покрытие, то заранее следует уточнить моменты, которые могут повлиять на появление скрипа в полах. Об этих правилах также нужно знать при проведении ремонтных работ.

Итак, несколько рекомендации, которых следует придерживаться при монтаже нового дощатого покрытия и ремонта старого пола:

  • Ни один из элементов конструкции деревянного пола не должен контактировать с поверхностью стен — это касается как лагов, так и досок. Зазор между торцами деревянных деталей и стеной должен составлять примерно 10 мм, а крайнюю доску крепят к лагам, отступив от стены около 15 мм. Эти зазоры можно заполнить монтажной пеной, а затем они закрываются плинтусом. Получается, кроме того, очень неплохая защита от передачи ударного шума.
  • Очень важно, чтобы расстояние между лагами соответствовало толщине доски настила. Иначе половицы будет прогибаться, провоцирую скрип.
Толщина доски, ммРекомендованное расстояние между лагами, не более, мм
20300
25400
30500
35600
40700
45800
501000
  • Не рекомендуется производить монтаж досок непосредственно на балки перекрытия — это снижает возможности осуществить качественную звукоизоляцию без поднятия полов. Поэтому оптимальным вариантом будет сначала закрепить к балкам перекрытия лаги (желательно – через эластичные прокладки), затем обустроить черновой пол, на который будет удобно монтировать звукоизоляцию.

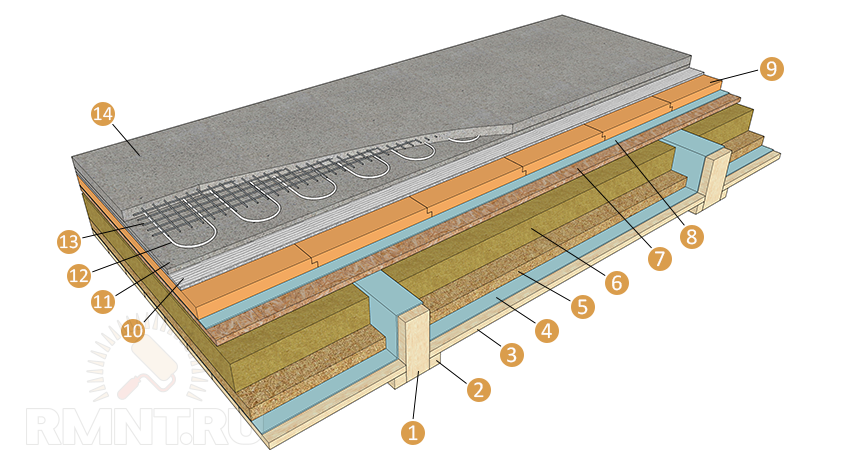

Одна из схем звуко- и теплоизоляции дощатого покрытия

Если потолок в помещении имеет достаточную высоту, то в качестве чернового пола можно использовать старый пол, но его обязательно нужно будет проверить на скрип.

Шумоизоляционная лента для крепления на лаги

  • На лаги под доски рекомендуется настелить специальную резиновую или войлочную прокладку — ленту, для того, чтобы исключить прямой контакт двух деревянных деталей. Тоже дает отличный эффект в глушении воздушных и ударных шумов
  • При укладке дощатого покрытия рекомендуется приобретать шпунтованные половицы. Этот вариант доски обеспечит отличную тепло- и звукоизоляцию, а также значительно снижается вероятность возникновения скрипа, так как детали покрытия будут жестко связаны между собой по всей длине.
  • Нельзя использовать для дощатого покрытия слишком влажные доски, так как при высыхании они могут деформироваться, а между ними образуются зазоры, поэтому может возникнуть скрип. Древесина должна иметь нормальную влажность, не превышающую 14%.
  • Скрип дощатого покрытия может возникать из-за неровных поверхностей досок или лагов. То есть каждая деталь перед ее монтажом должна тщательно проверяться и, при необходимости, «доводиться до ума» или отбраковываться.

Появился скрип на дощатом полу?

Ищите причину и применяйте действенные методы устранения этого шума!

Проблема скрипа пола в этой публикации была затронута, скажем так, «по касательной». На деле же причин может быть значительно больше, впрочем, как и способов борьбы с этим явлением. Подробно об устранении скрипа деревянных полов читайте в отдельной статье нашего портала.

*  *  *  *  *  *  *

Надеемся, что информация о шумоизоляции деревянных перекрытий окажется читателю полезной. Понятно, что способов оградить свои владения от шума – значительно больше, и обо всех в одной публикации – не расскажешь. Но чтобы расширить информативность статьи – прилагаем еще и видеосюжет о шумоизоляции перекрытий акустической минеральной ватой.

Видео: Эффективная шумоизоляция перекрытий специальной минеральной ватой

Звукоизоляция пола в доме с деревянными перекрытиями

Звукоизоляция деревянного пола на проверенных примерах

Изоляция помещений от внешних раздражителей очень важна. Если в первую очередь упор делается на повышение теплоизоляции, то следующим этапом является достижение максимальной защиты от шумов поступающих извне. Особенно часто проблема возникает в частных домах с деревянными перекрытиями, поскольку древесина отлично пропускает звуковые волны.

По сути, любые колебания будут поступать через дерево внутрь помещения, и доставлять дискомфорт владельцам. Что касается бетона и цемента, то конструкции из них не пропускают звук и считают изначально отлично изолированными. Потому в статье речь пойдет о такой процедуре, как звукоизоляция деревянного пола: нюансы, правила и поэтажный алгоритм монтажа.

Особенности монтажа звукоизоляции

Важно запомнить, что звукоизоляция монтируется на этапе строительства при закладке перекрытий определенного этажа. Если же забыть о данном моменте, то в дальнейшем при необходимости произвести изоляцию полов придется выполнять демонтаж покрытий, что приведет к дополнительным расходам и повышению сроков работ.

Важно знать, что звукоизоляция пола в деревянном доме производится при помощи разнообразных материалов, которые выбираются в зависимости от потенциальных источников создающих шумы в доме:

  • ударная группа: шаги, стуки, удары об пол и т.д.;
  • звуки с акустической природой: телевизор, динамики, человеческий голос и т.д.;
  • звуки, создаваемые самой постройкой (структурные): скрип половиц, свист ветра и т. д.

Учтя данный параметр можно заранее подготовиться к покупке строительных материалов и сэкономить время на их выборе. Приобретать их лучше всего в специализированных магазинах, поскольку представленная там продукция имеет высшее качество. Сделав фото подготовленного участка пола после стяжки и произведя необходимые замеры можно получить помощь от продавца в выборе материала.

Первый этап

Укладка покрытия для полов осуществляется за счет установки множественных соединительных и крепежных элементов, которые объединяют черновой пол и деревянную конструкцию. Каждый такой контакт является дополнительным звукоотражающим объектом, что способствует быстрому проникновению звуковой волны внутрь помещения. Потому в последнее время максимальную популярность получил такой вопрос, как звукоизоляция пола на лагах и решением его является использование мягких волокнистых структур.

Звукоизоляционное покрытие соединений и креплений очень важно, поскольку они являются первоисточниками звуков, а их особое расположение обуславливает направленность шумов не только в стороны от них и вверх прямиков в комнату. Начинать работы необходимо уже с учетом предполагаемой группы образования шумов. Непосредственно шумоизоляция лаг пола достигнет максимальной эффективности в случае уже обработанных элементов, через которые осуществляется контакт с черновым полом.

Монтаж деревянного пола первого этажа

В случае с нижним уровнем здания начинать работы по шумоизоляции необходимо одновременно с обустройством стяжки пола. Довольно часто при этом материал выбирают такой, чтобы он совмещал в себе качества утеплителя и шумоподавителя. Преимущество такого материала заключается не только в эффективности относительно различных выполняемых функций, а еще и в понижении затрат.

В связи со всем вышесказанным процесс звукоизоляции обычно производится одновременно с закладкой утеплителя в пол, а иногда используемый материал выполняет обе функции. В случае, если материал однонаправленного действия, то некоторые специалисты рекомендуют укладывать его под финальное покрытие (паркет, ламинат и т. д.).

Подобная мера позволит минимизировать шумы от любых ударов, звуков распространяемых динамиками различных устройств или просто громкого голоса. Для этого после заливки стяжки на нее укладываются пробковые листы или ДВП, очень плотно друг к другу, но без каких-либо крепежных элементов (гвозди, саморезы и т.д.), поскольку металлические части являются дополнительным усилением звуковой волны.

В итоге получается «плавающее» покрытие, на которое и осуществляется кладка основного эксплуатируемого материала (половое покрытие верхнего этажа). Под ним же фактически будет находиться двойной слой изоляционного материала: утеплитель и шупоподавляющая часть.

Монтаж пола верхних этажей

Пол верхних этажей (потолок первого) представляет собой каркас из балок и перекрытий, который закрепляются на брусьях каркаса здания. В ходе строительных работ нижняя поверхность будет отделываться, как потолок, а на втором этаже придется произвести укладку выбранного полового покрытия.

В отличие от того, как производится звукоизоляция деревянного пола на лагах первого этажа, на верхних уровнях процесс выглядит немного иначе. В первую очередь все соединительные узлы прокладываются рулонными утеплителями и звукоизоляторами. Конкретно балки и перекрытия целесообразно покрывать войлоком в целях повышения пожарной безопасности.

Главной задачей при утеплении второго этажа является подавление шумов, которые будут производиться самой конструкцией после определенного времени эксплуатации дома. Проблема заключается в том, что балки и перекрытия имеют тенденцию к пересыханию, а это чревато образованием скрипов при ходьбе по верхним этажам. Облачив дерево в утеплитель можно погасить данный вид шума. Читайте также: «Делаем пол второго этажа по деревянным балкам своими руками».

Наиболее популярным способом для устранения таких шумов является обустройство «второго потолка». По сути это конструкция популярного во многих домах подвесного потолка, но отличается она тем, что в ней имеет два деревянных листа из звукопоглощающего материала.

Выполняется такая процедура в следующей последовательности:

  • поверх решетки из балок и перекрытий ложится один лист с габаритами соответствующими площади помещений и выполненный из заранее выбранного материала;
  • затем под ним прокладывается по периметру здания материал, выбранный в качестве звукоизолятора с максимальным заполнением пустот;
  • второй лист закрывает своеобразную мембрану снизу и фактически получается «бутерброд» из двух деревянных листов с прослойкой из утеплителя.

Подобная конструкция не дает проходить разнообразным шумам. Чтобы избежать образования вибраций данной конструкции с различной силой она закрепляет по периметру на стены строения специальными подвесами. Надежнее будет приобрести уже готовую конструкцию, поскольку использоваться должны специфические материалы, а использование простейших металлических элементов, как уже говорилось просто недопустимо.

У такого способа имеется множество вариаций, которые отличаются видами используемых материалов. Положительным моментом еще является и то, что конструкция не портит эстетичность перекрытий, а значит, хозяин смело может делать фото своего дома и хвастаться перед родственниками и друзьями. Стоит заметить, что таким же образом может быть выполнена шумоизоляция пола в квартире под линолеум, в результате чего пол из линолеума будет меньше пропускать звук.

Выбор материала

Как уже говорилось, подбор материала осуществляется в соответствии с потенциальными источниками шума.

В связи с этим стоит рассматривать следующие виды:

  • стекловата – это многофункциональный материал, который одновременно выполняет функцию, как утепление, так и шумоподавление;
  • вата с базальтовыми волокнами – отличный материал для шумоизоляции, имеющий высокую популярность за счет высокой устойчивости к огню и влаге, а также благодаря хорошей защите непосредственно от различных ударных звуков;
  • войлок – материал с уникальной структурой, позволяющей его легко прокладывать во всех пустотах под половым покрытием, чем обуславливается высокая теплоизоляция и шумоподавление. Однако имеется и недостаток в виде большого риска возгорания, что устраняется при помощи обработки химикатами;
  • пробковый материал – обеспечивает максимальную звукоизоляцию при укладке под внешнее покрытие пола.

Между собой все эти материалы могут быть совмещены, поскольку одни помогают для устранения зазоров и щелей, понижающих тепловые характеристики помещения, а другие выполняют такую важную функцию, как шумоизоляция деревянного пола на лагах, что позволят использовать материалы максимально разносторонне. Читайте также: «Какие звукоизоляционные материалы для пола помогут избавиться от шума».

Итог

Производить такие работы самому, конечно же, можно, но выгоднее обратиться за помощью к профессионалам. В случае, если выбор пал на самостоятельное проведение работ по звукоизоляции и утеплению здания, то стоит соблюдать все советы и требования к материалам указанные в статье.

Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Любые перекрытия — это потенциальный источник теплопотерь и проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о правильной звукоизоляции перекрытий (шумоизоляция).

Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

  • ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шума Lnw;
  • воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле- и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.
  • структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительных конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

  • Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.
  • Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

  • Rw равен или превышает нормативное значение;
  • Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т. е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком Звукоизоляция перекрытий песком Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон Технология устройства звукоизоляции перекрытий под гипсокартон

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Звукоизоляция деревянного пола на проверенных примерах

Изоляция помещений от внешних раздражителей очень важна. Если в первую очередь упор делается на повышение теплоизоляции, то следующим этапом является достижение максимальной защиты от шумов поступающих извне. Особенно часто проблема возникает в частных домах с деревянными перекрытиями, поскольку древесина отлично пропускает звуковые волны.

По сути, любые колебания будут поступать через дерево внутрь помещения, и доставлять дискомфорт владельцам. Что касается бетона и цемента, то конструкции из них не пропускают звук и считают изначально отлично изолированными. Потому в статье речь пойдет о такой процедуре, как звукоизоляция деревянного пола: нюансы, правила и поэтажный алгоритм монтажа.

Особенности монтажа звукоизоляции

Важно запомнить, что звукоизоляция монтируется на этапе строительства при закладке перекрытий определенного этажа. Если же забыть о данном моменте, то в дальнейшем при необходимости произвести изоляцию полов придется выполнять демонтаж покрытий, что приведет к дополнительным расходам и повышению сроков работ.

Важно знать, что звукоизоляция пола в деревянном доме производится при помощи разнообразных материалов, которые выбираются в зависимости от потенциальных источников создающих шумы в доме:

  • ударная группа: шаги, стуки, удары об пол и т.д.;
  • звуки с акустической природой: телевизор, динамики, человеческий голос и т.д.;
  • звуки, создаваемые самой постройкой (структурные): скрип половиц, свист ветра и т.д.

Учтя данный параметр можно заранее подготовиться к покупке строительных материалов и сэкономить время на их выборе. Приобретать их лучше всего в специализированных магазинах, поскольку представленная там продукция имеет высшее качество. Сделав фото подготовленного участка пола после стяжки и произведя необходимые замеры можно получить помощь от продавца в выборе материала.

Первый этап

Укладка покрытия для полов осуществляется за счет установки множественных соединительных и крепежных элементов, которые объединяют черновой пол и деревянную конструкцию. Каждый такой контакт является дополнительным звукоотражающим объектом, что способствует быстрому проникновению звуковой волны внутрь помещения. Потому в последнее время максимальную популярность получил такой вопрос, как звукоизоляция пола на лагах и решением его является использование мягких волокнистых структур.

Звукоизоляционное покрытие соединений и креплений очень важно, поскольку они являются первоисточниками звуков, а их особое расположение обуславливает направленность шумов не только в стороны от них и вверх прямиков в комнату. Начинать работы необходимо уже с учетом предполагаемой группы образования шумов. Непосредственно шумоизоляция лаг пола достигнет максимальной эффективности в случае уже обработанных элементов, через которые осуществляется контакт с черновым полом.

Монтаж деревянного пола первого этажа

В случае с нижним уровнем здания начинать работы по шумоизоляции необходимо одновременно с обустройством стяжки пола. Довольно часто при этом материал выбирают такой, чтобы он совмещал в себе качества утеплителя и шумоподавителя. Преимущество такого материала заключается не только в эффективности относительно различных выполняемых функций, а еще и в понижении затрат.

В связи со всем вышесказанным процесс звукоизоляции обычно производится одновременно с закладкой утеплителя в пол, а иногда используемый материал выполняет обе функции. В случае, если материал однонаправленного действия, то некоторые специалисты рекомендуют укладывать его под финальное покрытие (паркет, ламинат и т.д.).

Подобная мера позволит минимизировать шумы от любых ударов, звуков распространяемых динамиками различных устройств или просто громкого голоса. Для этого после заливки стяжки на нее укладываются пробковые листы или ДВП, очень плотно друг к другу, но без каких-либо крепежных элементов (гвозди, саморезы и т.д.), поскольку металлические части являются дополнительным усилением звуковой волны.

В итоге получается «плавающее» покрытие, на которое и осуществляется кладка основного эксплуатируемого материала (половое покрытие верхнего этажа). Под ним же фактически будет находиться двойной слой изоляционного материала: утеплитель и шупоподавляющая часть.

Монтаж пола верхних этажей

Пол верхних этажей (потолок первого) представляет собой каркас из балок и перекрытий, который закрепляются на брусьях каркаса здания. В ходе строительных работ нижняя поверхность будет отделываться, как потолок, а на втором этаже придется произвести укладку выбранного полового покрытия.

В отличие от того, как производится звукоизоляция деревянного пола на лагах первого этажа, на верхних уровнях процесс выглядит немного иначе. В первую очередь все соединительные узлы прокладываются рулонными утеплителями и звукоизоляторами. Конкретно балки и перекрытия целесообразно покрывать войлоком в целях повышения пожарной безопасности.

Главной задачей при утеплении второго этажа является подавление шумов, которые будут производиться самой конструкцией после определенного времени эксплуатации дома. Проблема заключается в том, что балки и перекрытия имеют тенденцию к пересыханию, а это чревато образованием скрипов при ходьбе по верхним этажам. Облачив дерево в утеплитель можно погасить данный вид шума. Читайте также: «Делаем пол второго этажа по деревянным балкам своими руками».

Наиболее популярным способом для устранения таких шумов является обустройство «второго потолка». По сути это конструкция популярного во многих домах подвесного потолка, но отличается она тем, что в ней имеет два деревянных листа из звукопоглощающего материала.

Выполняется такая процедура в следующей последовательности:

  • поверх решетки из балок и перекрытий ложится один лист с габаритами соответствующими площади помещений и выполненный из заранее выбранного материала;
  • затем под ним прокладывается по периметру здания материал, выбранный в качестве звукоизолятора с максимальным заполнением пустот;
  • второй лист закрывает своеобразную мембрану снизу и фактически получается «бутерброд» из двух деревянных листов с прослойкой из утеплителя.

Подобная конструкция не дает проходить разнообразным шумам. Чтобы избежать образования вибраций данной конструкции с различной силой она закрепляет по периметру на стены строения специальными подвесами. Надежнее будет приобрести уже готовую конструкцию, поскольку использоваться должны специфические материалы, а использование простейших металлических элементов, как уже говорилось просто недопустимо.

У такого способа имеется множество вариаций, которые отличаются видами используемых материалов. Положительным моментом еще является и то, что конструкция не портит эстетичность перекрытий, а значит, хозяин смело может делать фото своего дома и хвастаться перед родственниками и друзьями. Стоит заметить, что таким же образом может быть выполнена шумоизоляция пола в квартире под линолеум, в результате чего пол из линолеума будет меньше пропускать звук.

Выбор материала

Как уже говорилось, подбор материала осуществляется в соответствии с потенциальными источниками шума.

В связи с этим стоит рассматривать следующие виды:

  • стекловата – это многофункциональный материал, который одновременно выполняет функцию, как утепление, так и шумоподавление;
  • вата с базальтовыми волокнами – отличный материал для шумоизоляции, имеющий высокую популярность за счет высокой устойчивости к огню и влаге, а также благодаря хорошей защите непосредственно от различных ударных звуков;
  • войлок – материал с уникальной структурой, позволяющей его легко прокладывать во всех пустотах под половым покрытием, чем обуславливается высокая теплоизоляция и шумоподавление. Однако имеется и недостаток в виде большого риска возгорания, что устраняется при помощи обработки химикатами;
  • пробковый материал – обеспечивает максимальную звукоизоляцию при укладке под внешнее покрытие пола.

Между собой все эти материалы могут быть совмещены, поскольку одни помогают для устранения зазоров и щелей, понижающих тепловые характеристики помещения, а другие выполняют такую важную функцию, как шумоизоляция деревянного пола на лагах, что позволят использовать материалы максимально разносторонне. Читайте также: «Какие звукоизоляционные материалы для пола помогут избавиться от шума».

Итог

Производить такие работы самому, конечно же, можно, но выгоднее обратиться за помощью к профессионалам. В случае, если выбор пал на самостоятельное проведение работ по звукоизоляции и утеплению здания, то стоит соблюдать все советы и требования к материалам указанные в статье.

Звукоизоляция межэтажных деревянных перекрытий – выбор материала и способ устройства

Любые перекрытия — это потенциальный источник теплопотерь и проникновения шума.

В случае с деревянными балками можно отметить, что древесина отлично проводит звук. Плюс, балки из дерева, со временем начинают издавать скрип.

Чтобы этого избежать, нужно своевременно позаботиться о правильной звукоизоляции перекрытий (шумоизоляция).

Звукоизоляция деревянных перекрытий в доме

По своей природе звук делят на три вида:

  • ударный шум. Отражает звук шагов, падение предметов, перемещение мебели. Характеризуется индексом приведенного уровня ударного шума Lnw;
  • воздушный (акустический) шум. Звуковые волны, которые передаются по воздуху. Источником может выступать голос проживающих, звук теле- и видеоаппаратуры и т.п. Характеризуется индексом изоляции воздушного шума Rw.
  • структурный шум. По сути, это разновидность ударного шума, в отличие от которого, проводниками шума являются места соединения строительных конструкций.

Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т. к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Звукоизоляция деревянных перекрытий между этажами – нормы и требования

Несмотря на общий подход к выбору шумоизоляционного материала, звукоизоляция деревянных перекрытий различного назначения проводится с соблюдением разных требований.

  • Звукоизоляция перекрытия нежилого чердака по деревянным балкам считается выполненной эффективно, если индекс изоляции воздушного шума Rw составляет не меньше 45 дБ. Такую защиту способен обеспечить слой минеральной ваты плотностью не менее 50 кг/м.куб уложенный слоем в 100 мм. Если высота балок меньше этой величины, то на них можно набить лаги. И следующий слой материала поместить между лагами. Для того чтобы не создавались мостики холода, лаги нужно расположить перпендикулярно к балками. Тогда места стыков будут закрыты следующим слоем ваты.
  • Звукоизоляция межэтажных перекрытий будет достаточной в случае использования матов из минеральной или базальтовой ваты уложенных слоем не менее 200 мм. При плотности 50 кг/м.куб. Если плотность материала выше, слой уменьшается пропорционально.

Индекс изоляции воздушного и ударного шума

Нормативные показатели звукоизоляции перекрытий прописаны в таких стандартах как СНиП 23-01-2003 «Защита от шума» и СНиП II-12-77 Защита от шума».

Подробные данные, отображающие индекс приведенного уровня ударного и воздушного шума Rw в зависимости от расположения перекрытия представлены в таблице.

Индекс изоляции воздушного и ударного шума — таблица

При этом, звукоизоляция считается достаточной если:

  • Rw равен или превышает нормативное значение;
  • Lnw равен или ниже нормативного значения.

Следует знать, что использование звукоизоляционного материала не защищает помещение от звуков, проникающих через стены. Поэтому звукоизоляцию стен нужно сделать дополнительно.

Материал подготовлен для сайта www.moydomik.net

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Звукоизоляция деревянных перекрытий песком

Метод спорный. Трудоемкий процесс, большой вес и самое главное, звук гасится частично, т.к. основной резонанс передается по лагам. Принцип устройства показан на фото.

Звукоизоляция деревянных перекрытий песком Звукоизоляция перекрытий песком Шумоизоляция перекрытий песком

Конечно, все зависит от способа устройства, как советуют мастера, нужно засыпать песок между лагами и черновым полом, а не только между балками перекрытия, а сверху монтировать систему плавающий пол.

Схема звукоизоляции перекрытий под гипсокартон

Схема устройства звукоизоляции перекрытий под гипсокартон Технология устройства звукоизоляции перекрытий под гипсокартон

Технология звукоизоляции перекрытий для деревянного дома в отличие от кирпичных и бетонных строений имеет ряд особенностей, которые непосредственно связаны с конструкцией перекрытий их свойствами и звукопроводящими характеристиками. Описанные выше способы помогут изолировать или значительно снизить проникновение звуковых волн между этажами в каркасных коттеджах, а также в домах из оцилиндрованного бревна или бруса.

Звукоизоляция потолка в частном доме с деревянными перекрытиями

Деревянные конструкции или отделка из этого материала со временем деформируется и усыхает, что приводит к появлению скрипа и других звуков при механических воздействиях. Кроме этого, между отдельными элементами появляются щели и зазоры. От трения деталей друг о друга тоже наблюдаются различные звуки. Чтобы повысить комфортность проживания, делается звукоизоляция потолка в доме с деревянными перекрытиями. При этом используются разные звукоизоляционные материалы. Каждая разновидность помогает избавиться от определенного вида шума.

Виды шумов и нюансы их распространения

Чтобы звукоизоляция деревянного потолка была правильно сделана, сначала нужно разобраться в природе появления и особенностях распространения каждого вида шума.

Через перекрытия из древесины передаются и распространяются следующие виды звуковых волн:

  1. Акустический шум появляется от внешних источников. Он передается по воздуху и проникает в конструкции дома. Яркие примеры шумов данной разновидности – громкий разговор, музыка и крики.
  2. Ударные шумы имеют взаимосвязь с вибрациями и распространяются внутри конструктивных элементов. Они появляются в результате перемещения мебели, хождения по полу и при падении разных предметов.
  3. Смешанные звуки появляются при объединении двух вышеописанных разновидностей. Они передаются через строительные конструкции и по воздуху при работе бытовой техники или электроинструментов.
  4. Структурный шум присутствует только внутри строительных элементов. Он появляется при трении деталей друг о друга, смещении элементов. В местах неплотной стыковки соседних конструкций появляются щелчки, стуки и скрипы.

Особенности монтажа деревянных лаг, а именно их сечение, шаг укладки и соблюдение технологии, сказываются на интенсивности распространения звука внутри перекрытия. Структурные шумы появятся с большой вероятностью в перекрытиях, которые имеют лаги, установленные с большим шагом, или с элементами неподходящего сечения. То же самое касается полного отсутствия лаг или неправильной их укладки. Помимо этого, другие разновидности звуковых волн в таком перекрытии будут распространяться лучше и быстрее.

Важно! Вы не найдете в продаже универсальный звукоизолятор, способный с одинаковой интенсивностью гасить все разновидности шумов. Традиционно использующиеся звукоизоляционные материалы хорошо справляются только с некоторыми звуковыми волнами.

Выбор звукоизоляции для деревянного дома

Для шумоизоляции потолка в деревянном доме применяют разные материалы:

  • Наибольшей эффективностью могут похвастаться волокнистые изоляторы. Они выпускаются в виде рулонов и плит. Чаще используется базальтовая вата, минвата и эковата. Мягкий изолятор закладывается между балочными конструкциями в комплексе с другими шумопоглощающими материалами.
  • Экструдированный пенополистирол и пенопласт тоже подходит для этих целей. Материал ценится за легкость и хорошее звукопоглощение. Есть плиты с пазами в торцах для плотной и герметичной стыковки.
  • Звукоизоляция потолка в деревянном доме может быть выполнена с помощью войлока. Материал прокладывают в точках примыкания строительных конструкций к стенам и делают из него подложки под лаги.
  • Рулонные изоляторы из пробки, резины, полистирола или фольги обычно укладывают под финишное напольное покрытие.
  • Раньше для решения проблем шумопередачи использовалась засыпка из песка между лагами. Однако этот материал повышает нагрузку на перекрытие и уменьшает его несущую способность.
  • Вместо песка можно использовать керамит. Он меньше весит, поэтому не так сильно утяжеляет перекрытие. Материал отличается удобством и простотой транспортировки и использования.
  • Хорошо гасит шум плавающий пол. Черновую конструкцию делают из ДСП, ОСП, фанеры или ГВЛ. Эффект гашения шума достигается за счет отсутствия жесткой связи с основанием.
  • Также в комплексе с другими изоляторами используются уплотнительные ленты из безопасных материалов. Прокладки хорошо гасят ударные шумы и защищают от теплопотерь.

Помимо перечисленных выше изоляторов шумоизоляцию потолка можно делать с использованием торфа, льняной пакли, кокосового волокна, пробки и других природных материалов. Однако при немаленькой цене они обладают достаточным коэффициентом звукопоглощения только при условии укладки слоем заданной толщины.

Схема деревянного перекрытия со звукоизоляцией

Как правило, звукоизоляция потолка в частном доме делается с использованием 2-3 материалов с повышенными характеристиками шумопоглощения. Поскольку деревянное перекрытие состоит из разных слоев, каждая разновидность шумоизолятора укладывается в определенном месте.

Все слои деревянного перекрытия располагаются в следующем порядке снизу вверх:

  1. В самом низу находится подшивной потолок из гипсокартонных плит или другого подходящего материала.
  2. Выше него располагается слой пароизоляционной пленки. При этом между ней и подшивкой должен быть вентиляционный зазор минимум в 1 см.
  3. Пароизоляция закреплена на деревянных балках, между которыми уложен мягкий изоляционный материал, например, минеральная вата. Высота утеплителя равна толщине балки.
  4. По верху балочных конструкций укладывают подложку, изготовленную из резины и пробки.
  5. На подложке фиксируют ДСП. При этом оптимальная толщина плит составляет 16 мм.
  6. Выше ДСП расстилается еще один слой резиново-пробковой подложки. Ее толщина составляет 4 мм.
  7. На подложке раскладывают ОСП и прикручивают их саморезами к древесно-стружечным плитам в основании. Толщина ОСП составляет 12 мм.
  8. Выше находится финишное напольное покрытие.

Установка изоляции на потолок

Укладывать все звукоизоляционные материалы лучше на этапе возведения жилого дома.

При этом шумоизоляция потолка в доме с деревянными перекрытиями выполняется в таком порядке:

  • После укладки балок междуэтажного перекрытия сверху на них закрепляются подложки из пробки и резины. Материал продается в рулонах, поэтому отдельные полосы нужной ширины лучше заранее самостоятельно нарезать. Подложку можно приклеивать подходящим клеем. Обычно производитель дает рекомендации относительно выбора клеевой смеси.
  • К нижней грани балок крепим пароизоляцию. Рулонный материал укладывают полосами с нахлестом соседних элементов на ширину 150 мм. Полосы пристреливаем к балкам степлером. Все места стыковки обязательно проклеиваются скотчем. Для более надежной фиксации пароизоляцию закрепляют деревянной обрешеткой. Планки с сечением 20х50 мм крепят поперек балок с шагом 50 см. Обрешетка выполняет и другие функции. Она создает необходимый вентиляционный зазор между пароизоляцией и подшивкой, служит основой для крепления подшивного потолка и дополнительно поддерживает звуко- и теплоизоляционные материалы, уложенные между балками.
  • Теперь можно закладывать минвату между балочными конструкциями. Делать это лучше сверху. Для плотной фиксации плит и исключения появления зазоров и щелей плитный или рулонный материал нарезают на полосы по длине шага балок, но с небольшим запасом в 2 см. Благодаря этому мягкий изолятор будет лежать в распорку.

Важно! Изоляционный материал укладывают на всю высоту балки. Если толщины утеплителя недостаточно, то его кладут в 2-3 слоя, но стык при этом смещают.

  • Сверху по балочным конструкциям укладывают ДСП. При этом стык соседних листов должен попадать на середину балки. Плиты не должны доходить до стен дома на 2-5 мм. Небольшой зазор нужен для компенсации температурно-влажностного расширения материала.
  • По всей поверхности ДСП клеим тонкую резиново-пробковую прослойку.
  • После этого настилаем ОСП. Плиты крепим шурупами, вкручивая их через подложку прямо в ДСП.
  • Стелим финишное напольное покрытие.
  • Снизу перекрытия по обрешетке потолок подшиваем гипсокартоном. Для фиксации листов используем саморезы, которые вкручиваем с шагом 15 см. Стык соседних плит должен приходиться на середину рейки обрешетки. После этого углубления от саморезов и швы шпаклюют. При шпаклевке швов используют армирующую ленту, чтобы не появлялись трещины. Весь потолок из ГКЛ покрывают грунтовкой. Теперь можно приступать к финишной отделке.

За счет качественной и правильной шумоизоляции перекрытия повысится комфортность дома из древесины. Кроме этого, звукоизоляционные материалы защитят помещение от теплопотерь.

Звукоизоляция пола в доме с деревянными перекрытиями: инструкция

Содержание

  • Тихая конструкция
  • Инструкция по звукоизоляции
  • Чем отличаются между собой материалы для звукоизоляции потолка?
  • Как еще можно добиться результата?
  • Мембранная звукоизоляция перекрытий в деревянном доме по потолку
  • Правила звукоизоляции мягкими материалами
  • Виды шумов и особенности их распространения
  • Нормативы по звукоизоляции перекрытий. Звукоизолирующие характеристики основных существующих перекрытий
  • Классификация

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Инструкция по звукоизоляции

Шумоизоляцию деревянного перекрытия начинают с антисептической обработки всей древесины. После чего:

  1. На нижней части бруса закрепляют рейку. В образовавшийся зазор зашивают доску с толщиной от 2,5 см.
  2. Добавляют пароизоляцию. 10 см от её края загибают на стене.
  3. Пространство над балками заполняют войлоком, а между ними — волокнистыми матами.

Чтобы завершить основание на нижнем этаже, подшивают потолочное покрытие. Можно использовать гипсокартон, доски или вагонку. Верхняя часть перекрытия тоже подготовлена для настила полов.

Для установки напольного покрытия кладут доски 40х150 мм. Сверху либо делают теплоизоляционную прослойку под фанеру, либо подложку под паркет и ламинат.

Для поглощения высокочастотных звуков применяют материалы с волокнистой структурой. Для гашения низких частот — настилы. Сочетание обоих типов повышает эффективность шумоизоляции.

Шумоизоляция при помощи песка

Песок обладает отменными звукоизоляционными свойствами. Колебания воздуха сначала спрессовывают песок, а затем поглощаются им.

Помимо этого песчаная прослойка заполняет пустоты в межэтажном перекрытии. Таким образом, песок изолирует и высокочастотные, и низкочастотные волны.

У такого способа имеется недостаток — межэтажные перекрытия становятся тяжёлыми. Поэтому под песок нужно предварительно подобрать балочную опору из крепких материалов.

При шумоизоляции песком:

  1. Как и в описанной выше процедуре, на нижней стороне балки закрепляют рейку и зашивают зазор массивной фанерой. После чего добавляют пароизоляцию.
  2. Чтобы связать деревянную перегородку, при укладке поперечных досок делают прорезь под балки. В итоге образуются сравнительно небольшие ячейки, куда впоследствии насыпают песок.
  3. При засыпке рекомендуют оставить 5 см от верхнего края. Это нужно для того, чтобы проветривать перекрытие.
  4. Закончив сыпать песок, набивают на лаги войлок, после чего стелят фанеру.

Этим завершают подготовку основания для чистового пола.

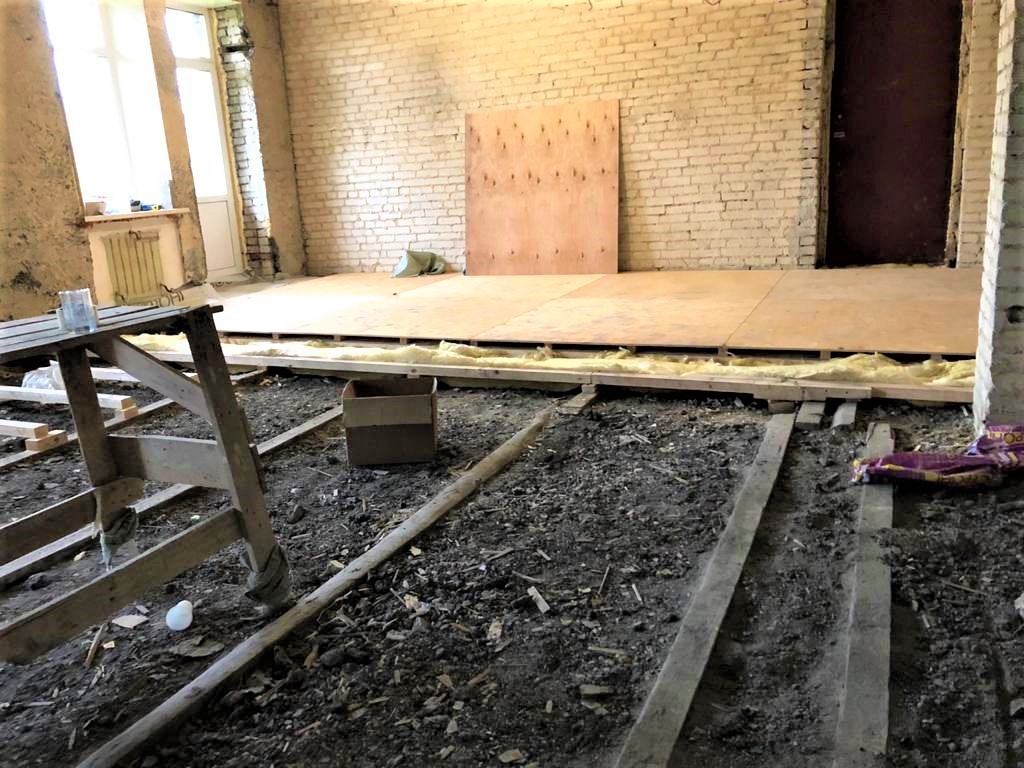

Черновой или плавающий пол

Черновой пол — это фанера, уложенная на поперечные лаги с отступом от стены 30 мм. На фанеру, которая накрывает доски, кладут войлок, не делая зазоров, после чего настилают пол. Такая конструкция существенно повышает уровень шумоизоляции

Плавающий пол также помогает улучшить звукоизоляцию. Его отличие от чернового пола в том, что фанеру не закрепляют, а просто укладывают поверх войлока. Чтобы скрепить фанерные листы друг с другом, вниз устанавливают рейку. При этом между полом и брусьями образуется свободное пространство, которое исключает возможность трения древесины и увеличивает шумоизоляцию.

Чем отличаются между собой материалы для звукоизоляции потолка?

Для обустройства потолка под шумоизоляцию подойдут материалы с эффективностью поглощения звука. Обустройство потолка производят различными методами, для каждого способа производители звукоизоляционных материалов придумали свой вариант.

Но каким бы шумопонижающий материал ни был хорошим, он должен обладать следующими свойствами:

  • Звукоизоляционными – звуковая волна не поглощается, а отражается. Звуковая волна не раскачивает перекрытие, потому что материал обладает приличной массой и внутренней потерей.
  • Звукопоглощающими – поглощается звуковая волна с помощью специальных каналов-пор. Материал имеет волокнистый состав, в порах присутствует трение, которое и обладает функцией, тормозящей звуковую волну.

Звуковая волна может не проникать в материал, но зато будет раскачивать и генерировать вторичный шум, поэтому лучше использовать конструкцию со звукопоглощающим материалом внутри и отделочным массивным звукоизоляционным материалом снаружи.

При выборе материала нужно обращать внимание на показатели:

  • Толщина материала.
  • Звукоизоляционный коэффициент.
  • Горючесть.
  • Сертификат на отсутствие вредных для организма веществ.

Как еще можно добиться результата?

Один из способов решения проблемы звукоизоляции потолка – монтаж «плавающего» пола в квартире сверху. Если у вас хорошие отношения с соседями, то несложная технология обладает отличным шумопоглощающим эффектом.

Пол покрывается пенополиэтиленом в виде гранул, затем застилается технической пробкой. Полученная конструкция заливается раствором бетона, после высыхания производится монтаж напольного покрытия.

Можно в качестве напольной звукоизоляции использовать рулонную подложку с пенополиэтиленовой основой или использовать составы, основанные на полимерных волокнах.

Мембранная звукоизоляция перекрытий в деревянном доме по потолку

Методика была описана на одном строительном форуме, грамотным человеком, судя по отзывам. Кто уже сделал, говорят, эффект достойный.

Звукоизоляция деревянных балочных перекрытий между этажами минеральной ватой или минеральными плитами (теплозвукоизоляционные плиты из минеральной ваты, например, ТехноНиколь, Технофас, Роклайт, Изовер ISOVER и тд).

Марка акустической изоляции выбирается на ваше усмотрение, принцип у всех производителей один. Варьируется размер и плотность (толщина от 40 до 100 мм, плотность 30-140 кг/м3). Выпускается в виде рулонов или плит, определенных габаритов.

Внимание! Монтаж ваты выполняется строго в защитных очках и респираторе. Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты

Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Преимущество ваты – отличное звукопоглощение, в частности, хорошо гасятся высокие и частично средние частоты. Тут действует правило – чем толще слой, тем больше он способен поглотить (имеется ввиду спектр низких частот). Следует понимать, что именно низкие частоты сильно передаются через деревянные перекрытия и избавиться от их проникновения очень трудно. Почему так? Всё просто – деревянные перекрытия имеют малый вес, а дерево выступает в роли резонатора. В бетонных перекрытиях добиться звукоизоляции проще, в виду конструктивной особенности бетонной плиты и её свойств.

Тем не менее, при желании можно значительно снизить передачу шума через перекрытия из дерева. Для этого нужно сделать поглотитель звука, представляющий собой пирог мембранного типа.

Устройство мембраны звукопоглотителя

Пирог изготавливается из листового материала, как вариант, ОСБ или фанера (не тоньше 10 мм). Внутри (между листами) укладывается звукоизолятор. В качестве звукопоглотителя может использоваться:

  1. Минеральная вата (минвата)
  2. Базальтовое волокно
  3. Минплита
  4. Строительный войлок (технический)

Если применять минераловатный материал, то с плотностью не меньше 30 кгм3 (чем выше плотность и толще, тем лучше).

Войлок строительный характеризуется высокими параметрами звукопоглощения, но склонен к водопоглощению и пожароопасен (хотя, качественная антисептическая пропитка снижает вероятность возгорания, т.е. открыто не горит, а тлеет).

Строительный (технический) войлок – плотный материал из шерсти или синтетических волокон. Характеристики: плотность – 10-80 кг/м3, толщина 5-40 мм, ширина разная, варьируется в пределах до 2-х метров, теплопроводность от 0,03 до 0,07 Вт/(м•К). Выпускается в рулонах или в виде полотнищ.

Поглотитель звука между перекрытием и мембраной делается не только для звукоизоляции, а в большей мере для того, чтобы погасить резонанс, возникающий между перекрытием и мембраной.

Звукоизоляция деревянных перекрытий — виброподвес Для достижения максимального эффекта звукоизоляции – мембрана (пирог) не должна соединяться с перекрытием, т.е. должна иметь независимое соединение (крепится на отдельный профиль на расстоянии 10 см от перекрытия, образуя воздушную подушку). Получается своего рода подвесной потолок.

Самодельный виброподвес Звукоизоляционный пирог крепится по периметру к стенам, а посредине к балкам только посредством амортизирующих креплений (эластичный потолочный подвес), причем редким шагом, не меньше метра. Виброподвесы можно купить заводские или сделать самодельный виброгасящий подвес.

Если мембрану прикрутить напрямую к деревянным балкам перекрытия, весь эффект будет утрачен.

Принцип технологии – рассинхронизировать звуковые колебания, возникающие между перекрытием и мембраной. Получается, так сказать, потолок с резонансным поглотителем.

Звукоизоляция деревянных перекрытий между этажами — устройство звукопоглощающей мембраны

Ещё возможно устройство такой конструкции – минвата крепится сеткой или рейками между балками перекрытия, а в качестве мембраны (т.е. вместо неё) подшить потолок фанерой или гипсокартоном. Но, крепятся они не на балки, а тоже независимо (т.е. за стены), на 3-5 см ниже перекрытия. При таком устройстве роль поглотителя будет играть минвата, закрепленная на балках.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

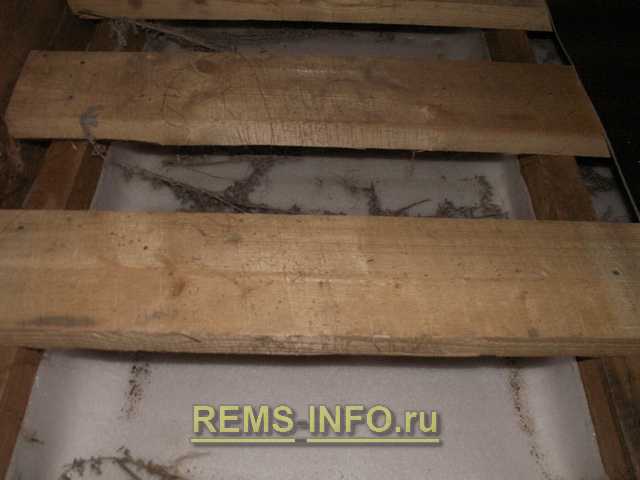

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

Звукоизоляция перекрытия песком

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий
