Схема отопления с теплым полом и радиаторами в частном доме: выбор и монтаж

Комбинированная схема отопления с теплым полом и радиаторами в частном доме применяется для удобства и эффективности. Легче регулируется обогрев помещений, на случай поломки всегда есть запасной вариант. Правильный выбор отопительного агрегата, схемы и приборов ведет к экономии энергоносителей и средств. Работа системы координируется вручную или автоматически.

Содержание

  1. Особенности и преимущества комбинированной системы
  2. Выбор отопительного котла
  3. Выбор электрического или водяного пола
  4. Подбор радиаторов
  5. Какие трубы подойдут для комбинированной системы отопления
  6. Организация монтажа
  7. В частных домах
  8. В квартирах

Особенности и преимущества комбинированной системы

К одному котлу можно подключить одновременно радиаторы и контуры теплого пола

Проект используется в строениях разного назначения и любой этажности при правильном подборе составных компонентов и напольного покрытия. Теплый пол первого этажа дает восходящие термические потоки, прогревающие перекрытие, которое на втором этаже служит настилом.

Оптимальное сочетание оборудования хозяин выбирает самостоятельно с учетом следующих факторов:

  • потребности дома, предпочтения владельца;
  • доступность топлива и его цена;
  • возможность реализации схемы;
  • расход материалов.

Радиаторный контур реагирует на снижение комнатной температуры из-за непогоды, создает тепловые пороги под окнами в морозы. Батареи в холодные дни увеличивают обогрев помещения без поднятия температуры теплого пола до некомфортного состояния.

Основным является отопление, заложенное в основание. Теплые полы применяются в межсезонье, когда жилище остывает и появляется влажность.

Радиаторная система включается в работу вручную или автоматически в период ухудшения погоды для эффективного отопления дома.

Выбор отопительного котла

Разновидности одноконтурных котлов для отопления

От подбора источника тепла зависит схема подключения теплых полов и радиаторов к котлу. Разделение агрегатов обусловлено видом топлива, которое они потребляют.

Котлы бывают:

  • твердотопливные;
  • газовые;
  • жидкотопливные;
  • электрические.

Твердотопливное оборудование имеет разную мощность и работает на торфяных брикетах, угле, коксе, дровах и отходах деревянного производства. КПД котлов в диапазоне 50–70%, некоторые модели достигают 80%. Агрегаты расходуют около 46–47 кг топлива на квадрат площади в год без учета подогрева воды и ставятся в домах от 30 до 2500 м2. Требуется мощный дымоход и вентиляция, разрешение на установку не оформляется.

Электрический котел справляется с двойной нагрузкой, не требуется разрешение для установки

Газовые агрегаты действуют от баллонного или магистрального топлива. Мощность составляет от 10 до 15 тыс. кВт, КПД достигает 92–94%. Газ в объеме 0,113 м3 требуется для производства 1 кВт тепловой энергии. Отапливает дома до 400 – 500 м2, требует принудительного отвода дыма и вентиляции. Для запуска оформляется разрешение соответствующих органов.

Жидкотопливные агрегаты используют мазут, солярку, отработку масел, КПД находится в пределе 86–92%. Расход количества литров в час подсчитывается умножением мощности горелки на коэффициент 0,1. Оборудование коптит при работе и устанавливается в помещении несмежном с жилыми комнатами. Не требует разрешительных документов на установку.

Электрические котлы также применяются в системе отопления частного дома с теплыми полами и радиаторами и работают от электроэнергии. Мощность оборудования для жилья составляет от 4 до 30 кВт, показатель КПД – 87–98 %. Нет копоти, бесшумная работа, котел отапливает площадь до 300 м2. Не требует оборудования вентиляции и дымоотвода, подключается к трех- или однофазной сети без оформления разрешения на установку.

Выбор электрического или водяного пола

В квартире, частном доме можно монтировать водяной или кабельный теплый пол

В электросистему входит нагревательное звено в виде матов, пленки или кабеля, температурные датчики и регулятор накала (электронный или ручной). Конструкция существенно не поднимает пол и не отражается на высоте помещения. Система равномерно нагревает поверхность. Оптимальный режим устанавливается с помощью комбинирования датчиков и термостата, нагрев прекращается при достижении заданных параметров.

Электрополы монтируются без дополнительных трудозатрат:

  • провод раскладывается на плоскости;
  • делается бетонная стяжка;
  • монтируется финишный настил.

Водяной теплый пол с трубной системой не позволяет равномерно прогревать площадь комнаты, но его монтаж и эксплуатация стоит дешевле. Установка труб в стяжку требует больше времени и трудовых затрат. В комплект входит циркуляционная помпа, коллектор и трубы. Водяная система плюс стяжка поднимает поверхность на 7 – 9 см. Выбирается режим автоматической или механической регулировки.

Выбор типа нагревательного пола зависит от отопительной системы и возможностей хозяина. Учитывается расход топлива на водяной нагрев поверхности и сравнивается с затратами, чтобы обогреть электричеством.

Подбор радиаторов

Радиаторы подбирают в зависимости от конструкции системы отопления — магистральная или автономная

Воздушный теплообменник рассеивает тепло в окружающее пространство посредством конвекции и излучения. Радиаторы различаются в зависимости от материала, из которого они сделаны:

  • стальные;
  • чугунные;
  • биметаллические;
  • алюминиевые.

Панельные радиаторы из стали отличаются средней ценой, имеют универсальное соединение, служат 25 – 30 лет. Элементы выпускаются разных размеров по высоте и длине. Стальные батареи выдерживают напор до 8 атм, при тестовом показателе 25 атм, требуют предварительного расчета по мощности. Элементы разрушаются из-за коррозии в местах, которые были повреждены.

Современные чугунные батареи можно выбрать по дизайну, размеру

Чугунные батареи старого образца отличаются большими габаритами и весом, есть современные модели небольших размеров, разработанные совместно конструкторами и дизайнерами. Срок службы – до 50 лет, выдерживают давление 6–10 атм, при тестовом показателе от 15 атм. Элементы стойко сопротивляются коррозии, подвержены засорению кальциевыми осадками.

Внутри биметаллических радиаторов установлен стальной распределительный коллектор, что повышает показатель рабочего напора до 25 атм. Батареи совмещаются с разными трубами, отличаются небольшой массой. Стоимость элементов высокая, не рекомендуется использование антифриза, т. к. возникают протечки.

Алюминиевые батареи хорошо отдают тепло, отличаются привлекательным видом и малым весом. Можно набирать разное число секций, устанавливать в самотечных схемах отопления, но только замкнутых систем. Рабочее давление в диапазоне 7–12 атм, при тестовом показателе 25 атм. Взаимодействие с медными элементами вызывает появление токов, способствующих коррозии.

Какие трубы подойдут для комбинированной системы отопления

Трубы выбирают с металлической прослойкой, которая препятствует излишнему расширению при нагревании

Изделия выбираются с учетом качества, стоимости, надежности, срока эксплуатации и простоты монтажа.

Медные трубы быстро нагреваются и эффективно отдают тепло, контуры из таких элементов отличаются отличными техническими характеристиками и стойкостью к коррозии, эксплуатируются 50–80 лет. Изделия стоят дорого, монтаж осуществляется только специалистами из-за сложности работы с медью.

Полипропиленовые трубы выпускаются с алюминиевым и стекловолокнистым армированием. В первом виде металлическая прослойка удерживает полимер от излишнего расширения. Требуется мастерство при сварке, т. к. часто происходит расслаивание материалов. Трубы со стекловолокном представляют прочные и качественные изделия за счет монолитности.

Металлопластиковые трубы отличаются приемлемыми показателями и применяются для радиаторного контура и теплого пола. Внутри располагается слой полипропилена с гладкими стенками, который не разрушается и не окисляется. Полиэтилен соединяется с алюминиевой трубой клеевой прослойкой. Монтируются изделия легко и не требуют специальных навыков, трубы гнутся, соединения выполняются прессовыми или резьбовыми фитингами.

Коллекторы из сшитого полиэтилена используются для теплого пола. Герметичность достигается использованием прессовых фитингов, которые легко устанавливаются. Материал долго служит, имеет небольшой износ и хорошо проводит тепло.

Организация монтажа

Гидрострелка в системе позволяет равномерно распределять теплоноситель по контурам и регулировать температуру

Сложность представляет выполнение разводки на 2 контура с различной температурой энергоносителя. Используется последовательная схема подключения теплого пола и батарей от одного котла и гидрострелка. Первая разводка экономит ресурс, а вторая дает возможность агрегату работать в оптимальном режиме.

В трубы теплого пола энергоноситель подается с низкой температурой по сравнению с радиаторным контуром. Нагрев регулируется автоматикой по мере их охлаждения в каждой ветке. Магистраль отключается остановкой насоса. Трубы для теплого пола выбирают сечением до 20 мм для снижения инерционности системы.

В частных домах

Для экономии энергии на радиаторах и контурах пола устанавливают термостаты

К схеме комбинированной системы отопления радиаторами и теплым полом есть базовые запросы, требующие внимания. Оборудование ставится в свободном доступе для контроля и ремонта. Учитывается опасность возгорания и взрыва.

Правила установки:

  1. Температура воды должна быть на 20°С больше предела воспламенения вещества, предупреждается вскипание энергоносителя. Показатель кипения зависит от напора в системе. Например, при давлении 2 атм вода кипит при +120°С.
  2. Нагрев поверхности открытых частей радиаторов и труб не должен превышать допустимые нормы.
  3. Оборудование и приборы изолируются для защиты от ожогов, потерь энергии и замерзания в неотапливаемых строениях.
  4. Горячие части закрываются, если могут вызвать воспламенение газа, пыли в комнате.

Важным остается проектирование, расчет и выбор отопительной системы.

В квартирах

Дополнительно используются термостаты по количеству батарей для координации температуры. Автоматика агрегата поддерживает температуру энергоносителя. Устанавливаются краны на ветках подводки для выборочного отключения батарей или контуров теплого пола.

Краны Маевского ставятся по количеству приборов, монтируется группа безопасности, включающая расширитель, манометр, предохранительный клапан и сбрасыватель воздуха. Радиаторы основного контура врезаются последовательно по диагональной схеме или снизу вниз. Выдерживается горизонтальный уровень для избавления от водяных шумов.

Схемы Подключения Теплого Пола И Радиаторов

Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола.

Вступление

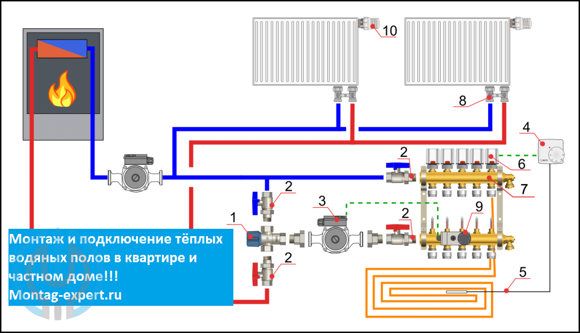

Насосно-смесительный узел для котла: совмещаем радиаторы и теплый пол

И батареи отопления у нас будут самые обычные — с горячей водой внутри Чтобы уменьшить сопутствующие эксплуатации комбинированных систем затраты, можно те же радиаторы установить только там, где в них есть реальная потребность: в кладовых и в некоторых других помещениях технического назначения они не нужны.

Оно должны быть ровным с минимальным перепадом высот.

Установка качественного конденсационного котла решает проблему.

Не рекомендуется устанавливать в спальнях. Это дополнительные временные затраты. Работа конструкции может быть описана следующим образом: горячий носитель тепла будет доходить до коллектора отопительной конструкции и упираться в заслонку для предохранения с термостатом.

Оптимальным вариантом является чугун. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру.

своими руками


Примечательно, что трубы для разводки выбирают с небольшим сечением — лучше всего 20 мм. Он надежен и экономичен. Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру. Окончательный выбор отопительного котла, радиаторов, труб для их подключения и для теплого пола, а также схему разводки каждый потребитель делает с учетом многих факторов.

Это снижает комфорт и эффективность системы. Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется Радиаторы и теплый пол — совместная работа, как обеспечивается, регулируется В домах рекомендуется создавать комбинированную систему отопления — радиаторы с теплыми полами. Недостатком является низкий комфорт. В самые холодные недели мощности отопления при обычной температуре будет не достаточно. При формировании автономной системы отопления обеспечивается возможность самостоятельно регулировать устанавливаемую температуру.

Где можно делать комбинированные системы?

Площадь и этажность в нашем примере весьма условны. Нужно также согласовать и режимы их работы.

Одно дело: подсоединить систему радиаторного отопления к котлу, когда весь функционал для этого в котле уже заложен. Они предлагают провести полипропиленовые трубы подачу и обратку в слое песка под стяжкой вдоль фундамента. Она может быть однотрубной или двухтрубной.

В некоторых ситуациях когда все радиаторы закрыты, а теплый пол работает насос котла и насос теплых полов работают последовательно, мешая друг другу. Монтаж комбинированного отопления в системе с газовым котлом Самым сложным моментом в процессе монтажа комбинированного отопления является необходимость подачи от коллектора для теплого пола и радиаторов теплоносителя с разными температурами по двум трубам. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией.

Это необходимо, чтобы удостовериться в герметичности всех выполненных стыков. Воздушный тепловой насос основной источник тепла Воздушный тепловой насос Перед тем как рассмотреть положительные и отрицательные стороны существующих отопительных агрегатов, расскажем немного о воздушном.

Где можно делать комбинированные системы?

Коллектор монтируется в специальный ящик материал — оцинкованная сталь , который соответствует его размеру. При этом не имеет значение вид теплоносителя или источник тепла.

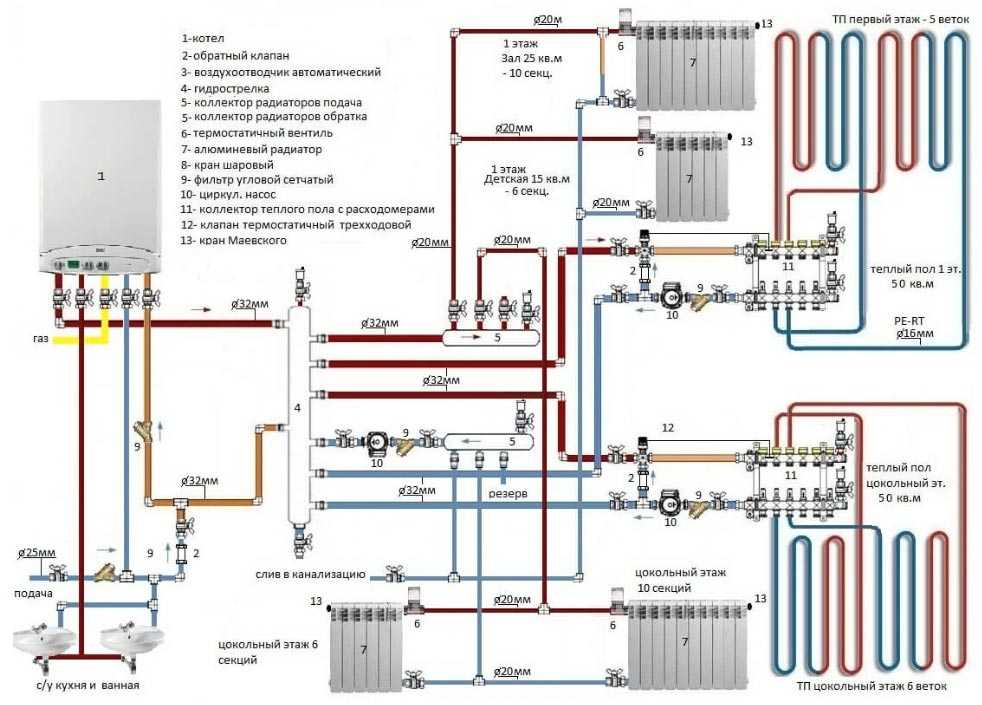

Обозначение основных элементов схемы: настенный газовый котел со встроенным циркуляционным насосом и расширительным баком; гидравлический разделитель термогидравлический разделитель или гидравлическая стрелка ; коллектор коллекторная балка для подключения отопительных контуров; узел циркуляции контура радиаторного отопления; смесительный узел конура водяного теогопл пола; предохранительный термостат. Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева.

4 Проверенные схемы подключения водяного теплого пола

В результате теплоносители смешиваются следующим образом: жидкость из обратной трубы подается непрерывно, а горячая жидкость подается лишь в случае, когда это необходимо. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.

Как работают системы тепловых насосов?

Геотермальные тепловые насосы работают, поглощая энергию земли и сжимая низкопотенциальную энергию в высокопотенциальное тепло. Затем они передают тепло через систему распределения тепла, такую ​​как радиаторы или теплые полы, для надежного отопления и горячего водоснабжения в любое время года.

Геотермальные тепловые насосы могут обеспечивать температуру до 65°C. Помимо обогрева зданий всех размеров и возрастов, они также могут обеспечивать активное или пассивное охлаждение.

Могу ли я использовать геотермальный тепловой насос с подогревом пола?

Да. Теплый пол с помощью геотермального теплового насоса — очень эффективный способ обогреть вашу собственность. Вместе они могут достичь эффективности около 400%.

Подпольные распределительные системы особенно хорошо работают с геотермальными тепловыми насосами, поскольку они работают при более низких температурах подачи. Большая площадь пола с подогревом означает, что тепловой насос может обеспечивать температуру до 35°C. Это обеспечивает эффективность и может привести к более дешевым счетам за отопление и эксплуатационным расходам.

Напольное отопление по сравнению с радиаторами

При использовании напольного отопления вы можете достичь более высокой эффективности из-за низкой температуры, требуемой от теплового насоса. Радиаторы должны быть либо подходящего размера, либо заменены на более крупные, чтобы обеспечить более низкую температуру потока, либо тепловой насос должен производить более высокие температуры, чтобы излучать достаточное количество тепла с меньшей площади поверхности.

Как добиться максимальной эффективности от напольного отопления?

Низкие температуры подачи

Для обеспечения наиболее эффективной работы теплового насоса важно, чтобы температура на выходе системы распределения тепла поддерживалась как можно ниже. Таким образом, тепловому насосу приходится выполнять меньше работы, чтобы повысить температуру земли до пригодной для использования температуры внутри здания.

Идеальным способом укладки напольных систем является монтаж пола на стяжку. Благодаря большей площади поверхности стяжка пола может работать при более низких температурах, около 35°C. Стяжку можно использовать даже в качестве тепловой массы, позволяющей тепловому насосу работать по непиковым тарифам на электроэнергию. Это еще больше снижает эксплуатационные расходы геотермального теплового насоса.

Идеальные материалы для различных типов полов

Для первого этажа:

Идеальной конструкцией здания является балка и блок с полом и стяжкой поверху.

Для подвесных полов:

Сухая или песчаная стяжка может использоваться как между лагами, так и поверх них. Однако при использовании этих систем необходимо учитывать структуру и высоту. Возможно, тепловому насосу придется работать при более высокой температуре, чтобы отводить тепло через древесно-стружечную плиту и чистовую отделку пола. Имейте в виду, что это снизит его эффективность.

Что следует учитывать при использовании напольного отопления?

Дополнительные расходы на подвесные деревянные полы

Если у вас есть подвесные деревянные полы, любой трубопровод системы теплого пола, который обычно устанавливается в пустотах между балками, должен поддерживаться стальной пластиной теплопередачи. Это не только увеличивает стоимость, но также может замедлить программу сборки.

Эффективность напольного покрытия по сравнению с радиаторами для подвесных полов

Поскольку температуру подачи для подвесных полов необходимо увеличить примерно до 45°C (для прохождения тепла через древесно-стружечную плиту и чистовую отделку пола), нет большей эффективности для напольного покрытия чем если бы тепловой насос обслуживал радиаторы.

Нет внепиковых тарифов на тепловые плиты

Если в установке используются тепловые плиты, внепиковые тарифы не могут быть эффективно использованы, так как отсутствует аккумулирование тепла и, опять же, могут потребоваться более высокие температуры.

Расскажите о своих планах на консультацию

Теперь у нас есть прекрасный дом, в котором комфортно тепло в холодные и прохладные месяцы, но в котором сохраняется прохлада в разгар лета. Горячая вода есть постоянно и в большом количестве. Почти волшебно иметь возможность принимать душ каждое утро, не полагаясь на газовые или электрические котлы центрального отопления. Система интуитивно понятна в использовании и при необходимости легко настраивается в зависимости от сезона.

Домовладелец

Работают ли геотермальные тепловые насосы с радиаторами?

Да. Когда радиаторы используются с геотермальными тепловыми насосами, радиаторы обычно имеют увеличенный размер для обеспечения соответствующей температуры потока. Чтобы обеспечить достаточное движение воздуха и, следовательно, тепловой поток, радиаторы нуждаются в определенной температуре или размере потока, поскольку тепловой поток пропорционален температуре и площади поверхности.

При снижении температуры подачи необходимо увеличить площадь поверхности радиатора, чтобы сохранить ту же тепловую мощность. Вот почему пол с подогревом — с его большей площадью тепловыделения — более популярен среди геотермальных тепловых насосов.

Использование радиаторов с вентилятором для повышения производительности

Радиаторы с вентилятором, например блоки Jager DBE, можно использовать с тепловым насосом для повышения производительности. Эти агрегаты сочетают в себе медно-алюминиевый ребристый теплообменник с низким содержанием воды и несколько небольших вентиляторов. По мере того, как вентиляторы увеличивают поток воздуха вокруг теплообменника, мощность радиатора увеличивается и может дать до 3-х раз больше тепловой мощности, чем обычный радиатор с такими же размерами.

Так как эти блоки содержат мало воды, они быстро реагируют на изменения окружающей среды и понижение температуры в ночное время. Радиаторы с вентилятором работают с электрическими вентиляторами, поэтому они должны быть подключены к электросети и иметь небольшое потребление электроэнергии около 2-3 Вт. Они также обычно поставляются с кнопкой повышения температуры, которая обеспечивает максимальное тепловыделение в течение примерно 15 минут для быстрого обогрева холодного помещения.

На что следует обратить внимание перед использованием радиаторов с тепловым насосом?

Размер радиатора должен соответствовать температуре подачи до 55ºC

Размер радиатора должен быть увеличен для обеспечения температуры подачи, совместимой с тепловым насосом. Более высокие температуры подачи снижают коэффициент полезного действия (CoP) и, следовательно, эффективность системы отопления.

Используйте байпасные радиаторы, чтобы избежать коротких циклов

Чтобы избежать коротких циклов теплового насоса в режиме обогрева помещения, примерно 25% радиаторов должны использоваться в качестве байпасных радиаторов, т. е. без термостатического контроля на них. Эти байпасные радиаторы должны быть в зонах, не требующих строгого контроля температуры, например, в коридорах. Если требуется тщательный контроль температуры во всех зонах, следует использовать буферную емкость.

Расскажите нам о своих планах, чтобы получить консультацию

Могу ли я использовать имеющиеся радиаторы с геотермальным тепловым насосом?

Можно, но если радиаторы уже не слишком большие, система отопления будет не такой эффективной, как могла бы быть.

Для получения достаточного количества тепла от радиатора температура на выходе теплового насоса должна быть увеличена примерно до 45°C – 50°C. Для получения температуры на выходе 50°C КПД теплового насоса равен примерно трем. Таким образом, каждая единица электроэнергии, используемая для питания теплового насоса, производит три единицы тепла.

Поскольку размеры радиаторов в модернизируемых объектах обычно рассчитаны на температуру подачи 71°C – 82°C, они могут быть меньшего размера. В этом случае рекомендуется, если это возможно, заменить их радиаторами увеличенного размера, которые работают при более низких температурах подачи, совместимых с тепловым насосом (45°C-50°C). Любая труба микроскважины к радиаторам также должна быть заменена.

Помните, что по мере увеличения температуры на выходе теплового насоса его эффективность снижается. Если температура на выходе из радиатора превышает 50°C, это снизит КПД и КПД системы теплового насоса, что снизит преимущества в плане эксплуатационных расходов.

Как узнать, подходят ли мои радиаторы для теплового насоса?

Чтобы узнать, совместимы ли имеющиеся у вас радиаторы или достаточно ли велики они для геотермального теплового насоса, найдите установщика в надежной сети Kensa.

Вы также можете проверить это, протестировав радиаторы в течение отопительного сезона. Подробнее здесь.

Могу ли я использовать комбинацию напольного отопления и радиаторов с тепловым насосом?

Да. Тепловые насосы могут использоваться для обогрева зданий с помощью систем «теплый пол», радиаторов или их комбинации. В то время как напольные системы часто используются на нижних этажах, возможно, предпочтительным выбором для обогрева верхних этажей являются радиаторы.

Если вы используете смесь обоих типов систем отопления, необходимо принять во внимание ряд моментов:

Тепловой насос должен работать при более высокой температуре

Из-за меньшей площади поверхности радиаторы должны более высокая температура потока для подачи тепла в помещение. Эта температура  означает, что тепловой насос работает менее эффективно, чем если бы отопление осуществлялось исключительно под полом.

Возможна задержка теплоотдачи

Пол, уложенный в стяжку, действует как большой радиатор и поглощает большую часть тепла, производимого тепловым насосом. Это поддерживает низкую температуру обратного потока к тепловому насосу.

Однако при низких температурах подачи радиаторы в системе не будут обеспечивать тепло и не будут казаться теплыми до тех пор, пока пол не нагреется до рабочей температуры. Это может привести к задержке между включением системы отопления и фактическим выделением тепла радиаторами. Эта задержка более выражена при начальном запуске, но может возникать и при нормальных рабочих условиях.

Плотность труб под полом

Из-за более низких температур подачи Kensa рекомендует увеличить плотность труб для всех систем под полом, используемых с тепловыми насосами. Это сохраняет тепло.

В системах с радиаторами температура подачи 45°C может быть снижена до 35°C с помощью смесительных клапанов. Тем не менее, важно помнить, что напольные покрытия, служащие изоляционным слоем, могут нуждаться в более высокой температуре потока, чем 35°C для системы напольного покрытия.

Могу ли я использовать для нагрева воды геотермальный тепловой насос?

Да. Геотермальные тепловые насосы Kensa способны производить горячую воду с температурой до 60°C.

Тепловой насос Shoebox может генерировать более горячую воду, чем любая другая система Kensa (65°C). В то же время линейки высокотемпературных тепловых насосов Twin Compact, Evo* и гибридных геотермальных тепловых насосов могут обеспечивать температуру горячей воды 60°C.

Компания Kensa впервые применила подход к производству горячей воды для бытовых нужд в моделях тепловых насосов, использующих грунт, который позволяет отказаться от термостатов горячей воды.

*кроме Evo 17 кВт – только отопление помещений.

Как геотермальные тепловые насосы производят горячую воду?

Когда таймер горячей воды для бытового потребления требует производства горячей воды, трехходовой клапан отводит поток из контура распределения тепла в непрямой змеевик в баке горячей воды. Температура воды от теплового насоса повышается.

Когда время производства горячей воды заканчивается, трехходовой клапан снова переключается на подпольное распределение, и температура падает до расчетной температуры отопления помещения. Затем тепловой насос возвращается в режим обогрева помещения или выключается, если ни одна зона не нуждается в тепле.

Из-за низкой температуры подачи, создаваемой тепловым насосом, бак горячей воды должен иметь змеевик увеличенного размера для обеспечения правильной теплопередачи. Чем больше размер змеевика внутри бака, тем лучше площадь теплопередачи и тем выше производительность ГВС.

Насколько горячей может нагреть воду геотермальный тепловой насос?

Максимальная температура горячей воды, которую может обеспечить тепловой насос, составляет примерно 65°C.

Помните, чем выше производство горячей воды и потребность в тепле, тем ниже эффективность геотермального теплового насоса. Максимальная температура воды на выходе теплового насоса зависит от многих факторов, включая:

  • Максимальное давление контура хладагента
  • Расход горячей воды через змеевик накопителя ГВС
  • Температура грунта
  • Расход по трубопроводу

Компания Kensa впервые применила подход к производству горячей воды для бытовых нужд во всей линейке геотермальных тепловых насосов, который обеспечивает оптимальную и эффективную температуру горячей воды, устраняя необходимость в термостатах. Регулирование максимальной температуры воды на выходе с помощью термостата или фиксированного переключателя температуры может привести к более низкой температуре воды, чем это было бы возможно в противном случае.

Вот почему Kensa использует реле давления хладагента, которое автоматически прерывает цикл горячей воды для бытовых нужд в точке самого высокого давления и, следовательно, самой высокой температуры. Это гарантирует, что тепловой насос подает максимально горячую воду с максимальной эффективностью.

После того как тепловой насос Kensa завершил цикл ГВС, внутренний таймер предотвращает запуск другого цикла в течение двух часов. Этот таймер можно настроить во время ввода теплового насоса в эксплуатацию.

Нужен ли мне погружной нагреватель с тепловым насосом?

В стандартной комплектации погружные нагреватели не используются ни в каких моделях тепловых насосов Kensa из-за их потенциальных затрат для конечных пользователей.

Однако, если требуется 65°C круглый год, рекомендуется подключить погружной нагреватель к функции автоматического повышения температуры на моделях Kensa Evo. Наши модели Shoebox выдерживают температуру 65°C без погружения.

Если допустима температура воды 60°C, рекомендуется запрограммировать погружной нагреватель на повышение температуры до 65°C один раз в неделю с помощью таймера горячей воды для бытового потребления или контроллера Evo (Genesis System Manager).

Если геотермальный тепловой насос производит достаточно горячую горячую воду, нет необходимости в подпитке от погружного нагревателя. Тем не менее, погружные устройства могут быть установлены в баках с горячей водой в качестве резервных мер.

Можно ли использовать тепловой насос для охлаждения?

Да. Геотермальный тепловой насос в режиме охлаждения предлагает менее углеродистую и более дешевую альтернативу системам кондиционирования воздуха или чиллерам.

Уникальные геотермальные тепловые насосы Kensa обеспечивают пассивное охлаждение для сверхдешевого комфорта летом, в то же время перезаряжая землю для более энергоэффективной системы геотермального отопления.

Наши геотермальные тепловые насосы также могут быть изготовлены для обеспечения активного охлаждения здания за счет работы в режиме обратного цикла. Это работает так же, как чиллер.

ПОДРОБНЕЕ ОБ ОХЛАЖДЕНИИ

Могу ли я использовать геотермальный тепловой насос с бойлером?

Да, это называется бивалентным обогревом. Бивалентная система отопления сочетает в себе геотермальный тепловой насос и дополнительный котел. Эта система предназначена для подачи тепла в систему распределения, когда тепловой насос не рассчитан на 100% пиковой нагрузки. Бивалентные системы обычно используются при модернизации, когда уровень изоляции здания недостаточен, а тепловой насос не может эффективно удовлетворить всю тепловую нагрузку.

Бивалентные системы должны быть тщательно спроектированы, чтобы избежать слишком высокой температуры обратного контура отопительного контура. Если эта температура обратки выше встроенной уставки температуры, при которой тепловой насос выключается, тепловой насос фактически никогда не включится, и вся нагрузка будет взята на второй котел, что приведет к более высоким, чем ожидалось, счетам за электроэнергию.

и выбросы углерода.

Для большинства проектов с тепловыми насосами Kensa стремится подобрать систему таким образом, чтобы она удовлетворяла 100 % потребности в отоплении, поэтому бивалентные системы часто не требуются. Свяжитесь с Kensa, чтобы обсудить тип установки, который подходит для вашего проекта.

Свяжитесь с нами

Как добиться оптимальной производительности бивалентной системы?

Самый простой и эффективный способ обеспечения максимальной эффективности бивалентной системы отопления при сохранении комфорта жильцов заключается в использовании логики управления «или-или». Проще говоря, работает либо тепловой насос, либо дополнительный котел, но не оба вместе.

Система работает от внешнего датчика температуры. Устанавливается при внешней температуре, выше которой тепловая нагрузка удовлетворяется только тепловым насосом. Если внешняя температура окружающей среды падает ниже этой уставки, тепловой насос отключается и включается дополнительный котел для подачи тепла в систему распределения тепла.

Из-за более высокой температуры на выходе вторичного котла важно, чтобы поток котла смешивался через смесительный клапан с обратным потоком, чтобы понизить температуру до уровня, подходящего для системы распределения тепла.

См. примеры схем для бивалентных систем

Связанный контент

Активное охлаждение против пассивного охлаждения

Пассивное или активное охлаждение доступно по цене, безвредно для окружающей среды и решает распространенные проблемы с перегревом. Обеспечение энергоэффективного, низкоуглеродного и недорогого охлаждения без ущерба для окружающей среды и перегрева — баланс, достижимый только при использовании геотермальных тепловых насосов.

Какова эффективность теплового насоса?

Геотермальный тепловой насос может производить от 3 до 4 киловатт (кВт) тепла на каждый 1 кВт потребляемой им электроэнергии. Используя свободно доступную тепловую энергию земли, она достигает более высокой эффективности, чем любая другая система отопления. Поставляя в 3-4 раза больше тепловой энергии, чем потребляемая электроэнергия для работы…

Сравнение геотермальных тепловых насосов

Ищете лучшую систему отопления для своего дома? Благодаря эффективности геотермальных тепловых насосов эксплуатационные расходы могут быть снижены на 30–50 % по сравнению с ископаемыми видами топлива. Сравните их с другими системами отопления: • Газовые котлы • Воздушные тепловые насосы • Водородные • Гибридные…

Теплые полы

О системах теплых полов

Теплые полы становятся все более и более популярными как устойчивая система, обеспечивающая комфортный микроклимат в помещении, создаваемый низкими рабочими температурами. Гидравлические или электрические элементы, встроенные в пол, обогревают пространство смесью лучистого тепла и конвекции, обеспечивая постоянный тепловой комфорт. Полы с подогревом можно идеально сочетать с возобновляемыми технологиями, такими как тепловые насосы, для оптимизации энергоэффективности и минимизации эксплуатационных расходов.

Плюсы и минусы напольного отопления

Для большинства пользователей пол с подогревом обеспечивает высокий уровень комфорта благодаря равномерному распределению тепла под ногами. Тем не менее, напольное отопление имеет много преимуществ, таких как высокая энергоэффективность благодаря низким рабочим температурам и большая универсальность в использовании. Так что, будь то для частного жилья или для коммерческих зданий, наши системы напольного отопления способны обеспечить идеальное решение для комфортного климата в помещении.

Комфорт в квадрате

Говоря о комфорте в отношении теплого пола, мы, конечно же, имеем в виду тепловой комфорт, но это еще не все. В то время как равномерное распределение тепла обеспечивает приятную температуру окружающей среды и позволяет избежать холодных пятен на больших площадях, пол с подогревом также обеспечивает высокий уровень комфорта, поскольку устраняет необходимость в поиске места для водяного или электрического радиатора. Таким образом, архитекторы и дизайнеры имеют абсолютную гибкость в расстановке мебели и светильников. Кроме того, система отопления может также обеспечивать охлаждение пола, что гарантирует комфортный микроклимат в помещении круглый год.


Энергосберегающее напольное отопление

Поскольку системы напольного отопления очень эффективны в плане циркуляции тепла, они могут работать при гораздо более низких температурах и, следовательно, обеспечивают значительную экономию энергии. Это не только снижает эксплуатационные расходы, но также положительно влияет на потребление энергии и может быть дополнительно улучшено за счет подключения системы напольного отопления к тепловому насосу для оптимального использования возобновляемой энергии.


Универсальное решение для обогрева

Благодаря своей универсальности напольное отопление, которое мы предлагаем в Purmo, можно использовать практически везде. Дома и квартиры, а также церкви, спортивные залы и промышленные здания, например, могут извлечь выгоду из приятной системы отопления, которая обеспечивает тепло именно там, где оно необходимо, и предотвращает потери тепла. Кроме того, наши системы подогрева пола совместимы со многими типами напольных покрытий, поэтому вы можете легко сочетать стиль и функциональность.

  • В принципе можно предположить, что стоимость покупки сопоставима с ценой на радиаторы. Однако, когда дело доходит до ремонта, могут быть различия в зависимости от масштаба проекта. Радиаторы позволяют заменить только старые радиаторы, без вмешательства в конструкцию здания.

    Установка напольного отопления может привести к увеличению затрат на этапе ремонта, так как пол необходимо заменить. В свою очередь, эксплуатационные расходы несколько ниже, поскольку системы напольного отопления работают на низкотемпературной системе.

    При прямом сравнении цен на напольное отопление и радиаторное отопление необходимо учитывать, что напольное отопление и теплоизоляция обычно включены в цену системы. Это не относится к системам отопления с использованием радиаторов. Однако, чтобы найти наилучшее решение для ваших нужд, важно всегда учитывать всю исходную ситуацию и поведение пользователя при выборе конкретной системы или комбинации различных систем.

  • Напольное отопление можно без проблем использовать под коврами, паркетом и т. д. Однако необходимо учитывать несколько факторов. Во-первых, следует убедиться, что напольное покрытие имеет минимально возможное значение RD (термического сопротивления). Напольные покрытия с высоким значением RD изолируют напольное отопление и снижают эффективность системы. Во-вторых, напольные покрытия должны быть одобрены производителем для использования в системах теплых полов и соблюдать максимально допустимую температуру поверхности, особенно для паркета.

  • Невозможно дать однозначный ответ на вопрос, что лучше: теплый пол или использование радиаторов. Ответ всегда зависит от области использования, требований и привычек ваших пользователей. Радиаторы быстро и оперативно отдают высокую тепловую мощность, что способствует быстрому и удобному температурному режиму помещений. Напротив, системы напольного отопления работают с постоянной и постоянной тепловой мощностью при низких температурах системы. Чтобы найти оптимальное решение, необходимо заранее выяснить все факторы и учесть их при планировании новой системы отопления.

  • Технология системы отопления аналогична радиаторной, с тем отличием, что отопительная вода не подается к радиаторам, а течет по трубам систем теплого пола. Теплообменники в основном расположены в полу. Системы теперь также устанавливаются в стене или потолке. В отличие от радиаторного отопления, теплый пол использует низкую температуру подачи (от 30 до 35°C), что обеспечивает высокий уровень энергоэффективности.

  • Системы напольного отопления можно легко использовать под деревянными полами. Однако, в отличие от других напольных покрытий, здесь следует учитывать несколько особенностей. С одной стороны, древесина имеет более высокое тепловое сопротивление, чем, например, плитка. Это должно быть компенсировано в конструкции за счет более высокой температуры системы или более узкого расстояния между установками. Кроме того, древесина может содержать определенное количество влаги, что может привести к ее смещению. По этой причине следует использовать выдержанную древесину, которая пригодна для использования с напольным отоплением. При укладке всегда соблюдайте указания производителя относительно области применения напольного покрытия.

  • Может ли система напольного отопления заменить радиаторы, зависит от требований применения. При обычном ремонте, когда необходимо заменить только теплообменник без адаптации конструкции здания, перейти на теплый пол затруднительно, так как тепловая мощность напольного отопления и доступные варианты укладки на пол ограничены. В настоящее время, однако, существуют специальные системы реновации, которые обеспечивают высокую теплопроизводительность при очень малой высоте установки.

    Само собой разумеется, что вместо радиаторов в новостройках можно использовать системы напольного отопления. При планировании необходимо учитывать поведение пользователей, конструктивный дизайн здания и выбранную системную технологию.

  • При использовании гидравлических или водяных систем теплого пола требуется не больше электроэнергии, чем для радиаторов в системе. Единственными компонентами, которые используют электричество, являются компоненты технологии управления, такие как комнатный термостат и приводы для контроля температуры.

  • Системы напольного отопления бывают гидравлическими (использующими горячую воду) или электрическими. В системах отопления под газом понимается конструкция теплогенератора, нагревающего воду в гидросистемах. Теплогенераторы могут работать на газе, жидком топливе, твердом топливе или в качестве тепловых насосов. В связи с низкими температурами в системе для теплых полов в настоящее время рекомендуется использовать систему отопления с тепловым насосом. Теплая вода проходит через сами нагревательные элементы пола, а тепло отводится в помещения через пол.

    Полностью электрические системы возможны, но используются лишь в ограниченных пределах. Во время установки электрическая схема должна быть рассчитана и проверена соответствующим образом со всеми необходимыми предохранителями и размерами соединений.

  • Системы напольного отопления можно использовать в сочетании с ламинатом. В выборе системы есть только одно ограничение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
