укладка и расчет оптимального значения

Прокладка труб обогрева под покрытием пола считается одним из лучших вариантов отопления дома или квартиры. Они потребляют меньше ресурсов для поддержания указанной температуры в комнате, превышают стандартные настенные радиаторы по уровню надежности, равномерно распределяют тепло в помещении, а не создают отдельные «холодные» и «горячие» зоны.

Длина контура водяного теплого пола — важнейший параметр, который необходимо определить до начала монтажных работ. От него зависит будущая мощность системы, уровень нагрева, выбор комплектующих и конструктивных узлов.

Варианты укладки

Строителями используются четыре распространенных схемы укладки труб, каждая из которых лучше подходит для использования в помещении различной формы. От их «рисунка» в немалой степени зависит максимальная длина контура теплого пола. Это:

  • «Змейка». Последовательная укладка, где горячая и холодна линия, идут друг за другом. Подходит для помещений вытянутой формы с разделением на зоны различной температуры.
  • «Двойная змейка». Применяется в прямоугольных комнатах, но без зонирования. Обеспечивает равномерное прогревание площади.
  • «Угловая змейка». Последовательная система для помещения с равной длиной стен и наличием зоны низкого прогревания.
  • «Улитка». Сдвоенная система прокладывания, подходящая для приближенных к квадрату форм комнат без холодных участков.

Выбранный вариант укладки оказывает влияние на максимальную длину водяного пола, потому что меняется количество петель труб и радиус изгиба, который также «съедает» определенный процент материала.

Расчет длины

Максимальная длина трубы теплого пола для каждого контура рассчитывается отдельно. Чтобы получить необходимое значение понадобится следующая формула:

Ш*(Д/Шу)+Шу*2*(Д/3)+К*2

Значения указываются в метрах и означают следующее:

  • Ш — ширина комнаты.
  • Д — длина помещения.
  • Шу — «шаг укладки» (расстояние между петлями).
  • К — расстояние от коллектора до точки соединения с контурами.

Полученная в результате вычислений длина контура теплого пола дополнительно увеличивается на 5%, куда входит небольшой запас на нивелирование ошибок, изменение радиуса сгибания трубы и соединение с фитингами.

В качестве примера расчета максимальной длины трубы для теплого пола на 1 контур возьмем помещение в 18 м2 со сторонами в 6 и 3 м. Расстояние до коллектора составляет 4 м, а шаг укладки 20 см, получается следующее:

3*(6/0,2)+0,2*2*(6/3)+4*2=98,8

К результату добавляется 5%, что составляет 4,94 м и рекомендуемая длина контура водяного теплого пола увеличивается до 103,74 м, которые округляются до 104 м.

Зависимость от диаметра труб

Второй по важности характеристикой является диаметр используемой трубы. Она напрямую влияет на максимальное значение длины, количество контуров в помещении и мощность насоса, который отвечает за циркуляцию теплоносителя.

В квартирах и домах со средним размером комнат используются трубы 16, 18 или 20 мм. Оптимальным для жилых помещений является первое значение, оно сбалансировано в плане затрат и производительности. Максимальная длина контура водяного теплого пола 16 трубой составляет 90-100 м в зависимости от выбора материала трубы. Превышать этот показатель не рекомендуется, потому что может образоваться так называемый эффект «запертой петли», когда, вне зависимости от мощности насоса движение теплоносителя в коммуникации прекращается из-за высокого сопротивления жидкости.

Чтобы выбрать оптимальное решение и учесть все нюансы, лучше обратиться к нашему специалисту за консультацией.

Количество контуров и мощность

Монтаж системы отопления должен соответствовать следующим рекомендациям:

  • Одна петля на помещение небольшой площади или часть большого, растягивать контур на несколько комнат нерационально.
  • Один насос на коллектор, даже если заявленной мощности достаточно на обеспечение двух «гребенок».
  • При максимальной длине трубы теплого пола 16 мм в 100 м коллектор устанавливается не более чем на 9 петель.

Если максимальная длина петли теплого пола 16 трубы превышает рекомендованное значение, то помещение разбивается на отдельные контуры, которые соединяются в одну отопительную сеть коллектором. Чтобы обеспечить равномерное распределение теплоносителя по всей системе, специалисты советуют не превышать разницу между отдельными петлями в 15 м, иначе меньший контур прогреется гораздо сильнее, чем больший.

Но что делать, если длина контура теплого пола 16 мм трубы различается на значение, которое превышает 15м? Поможет балансировочная арматура, которая изменяет циркулирующее по каждой петле количество теплоносителя. С ее помощью разница длин может составлять почти два раза.

Температура в комнатах

Также длина контуров теплого пола для 16 трубы оказывает влияние на уровень нагрева. Для поддержания комфортной среды в помещении нужна определенная температура. Для этого прокачиваемая в системе вода нагревается до 55-60 °C. Превышение этого показателя может пагубно сказаться на целостности материала инженерных коммуникаций. В зависимости от назначения комнаты в среднем получаем:

  • 27-29 °C для жилых комнат;
  • 34-35 °C в коридорах, прихожих и проходных помещениях;
  • 32-33 °C в комнатах с повышенной влажностью.

В соответствии с максимальной длиной контура теплого пола 16 мм в 90-100 м разница на «входе» и «выходе» смесительного котла не должна превышать 5 °C, иное значение свидетельствует о теплопотере на отопительной магистрали.

pol-hot.ru

Сколько контуров теплого пола может прокачать один насос


15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола

У вас нет теплого пола, но вы хотите его сделать? Я собрал 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола. Из-за этих ошибок, тысячи людей получают нерабочие системы отопления и возникают множество мифов про теплые полы.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Не любишь читать? Смотри видео

Как мне делали отопление

Со мной был такой случай. До того, как я стал специалистом по отоплению, мне в доме делали ремонт. Приехал монтажник, который должен был делать отопление. Мы ходим по дому. И я спрашиваю у него: «Сколько нужно ставить радиаторов и каких?»

Он ответил: «Сколько скажешь — столько и поставим».

Меня такой ответ смутил. Я думал, что он должен лучше меня знать сколько и каких.

Я говорю: «Мне нравятся секционные.»

Он: «Ну, давай секционные.»

Я: «А сколько?»

Он: «Ну, давай под каждое окно?»

Я: «По сколько секций?»

Он: «Ну, давай по четыре.»

Я: «Четыре не мало?»

Он: «Давай по пять.»

Я: «Почему по пять?»

Он: «Так везде ставят.»

Я еще подумал: «Странный монтажник. Не знает, как радиаторы подбирать.» Мы тогда кое-как решили сколько и куда поставить.

И в первую зиму после ремонта я и моя семья благополучно мерзли в нашем доме. Я потом менял одни радиаторы на более мощные, другие наращивал. В общем, из-за некомпетентности монтажника решал много головняков с отоплением.

Теплые полы тоже пришлось переделывать.

Если вы думаете, что это просто такой неумелый монтажник мне попался — вы ошибаетесь. Таких «мастеров» очень много. И каждый из вас рискует работать с таким.

Читайте также: Инструкция по монтажу водяных теплых полов

Первое, что следует сделать ДО монтажа системы отопления — это рассчитать теплопотери. Такой расчет покажет: хватит ли мощности теплых полов для обогрева здания или нет; на сколько не хватит, какой мощности нужны дополнительные тепловые приборы.

Расчет тепловых потерь поможет избежать многих  ошибок при строительстве системы отопления.

Ошибка номер 2: неправильный шаг трубы.

Шаг трубы теплого пола делается так, как привыкли монтажники. Кто-то делает 20 см. Кто-то делает 25. Бывают случаи, когда делают шаг трубы и по 30, и по 40 см.

И эта вторая распространенная ошибка, которая вытекает из первой ошибки. Нет расчетов тепловых потерь, соответственно непонятно какую мощность нужно компенсировать.  Поэтому часто монтажники делают как попало.

Конструкция теплого пола, шаг трубы — это расчетные параметры. Делать шаг трубы более 20 см — большой риск, можно получить температурную зебру. Это когда поверхность пола неравномерно прогревается, образуя полосы.

Ошибка номер 3.

Третья ошибка: плохая изоляция под трубами теплого пола или вообще ее отсутствие. Горе-монтажники объясняют это тем, что тепло поднимается вверх, поэтому трубу можно укладывать без изоляции: прямо на бетон или на грунт. Так делать нельзя.

У бетонной стяжки теплопроводность в тридцать! раз больше, чем у воздуха. Поэтому тепловая энергия будет, как и все в природе стремиться переместиться туда, где наименьшее сопротивление. Поэтому если сделать теплые полы без изоляции, большая часть тепла будет рассеиваться в конструкции или в грунт.

Ошибка номер 4.

Четвертая ошибка. Отсутствие компенсационных зазоров —  демпферов. Вы знаете, что при нагреве материалы расширяются. И стяжка, в которой смонтированы трубы водяного теплого пола при нагреве тоже будет расширяться. И если ей некуда расширяться, она начнет лопаться. Напольное покрытие тоже начинает деформироваться.

Ошибка номер 5.

Пятая ошибка: длинные контуры труб теплого пола. Длинные контуры создают большое гидравлическое сопротивление, что влечет за собой ухудшение циркуляции теплоносителя в трубах теплого пола.

Часто это приводит к установке более мощных циркуляционных насосов. А это износ труб, большие затраты на покупку насоса, увеличенный перерасход электроэнергии. Или неработающая система.

Ошибка номер 6.

Шестая ошибка: большое количество контуров на одну коллекторную группу. По строительным правилам разрешается применять распределительный коллектор до 8 контуров, по европейским стандартам до 12 контуров. Лучше не делать зоны теплого пола с количеством контуров более 12. Есть высокий риск получить нерабочую систему.

Ошибка номер 7.

Седьмая ошибка: неправильно подобран циркуляционный насос. Слабый насос не обеспечит нормальную циркуляцию теплоносителя в системе. Что приведет к отсутствию прогрева части теплого пола или всей системы. Мощный насос — дорого и перерасход энергии.

Ошибка номер 8.

Восьмая ошибка: неправильно реализована регуляция, отсутствуют смесительные узлы, регуляторы. В этом случае теплый будет перегреваться. Часто неопытные монтажники монтируют систему без регуляторов, подключая теплый пол напрямую к высокотемпературной системе.

В помещениях с такими «теплыми полам» постоянно жарко и душно. Водяные теплые полы — это низкотемпературная система, в которой температура поверхности не должна превышать 35 градусов. Что достигается использованием регуляторов, специальных клапанов и узлов.

Ошибка номер 9.

Девятая ошибка: сделана слишком тонкая или слишком толстая стяжка над трубами водяного теплого пола. При тонкой стяжке теплый пол будет греть неравномерно, при толстой стяжке теплый пол будет очень долго нагреваться и остывать. Это неудобно и некомфортно.

С нагревом понятно, осенью включил – прошло полдня, и пол нагрелся.

А теперь представьте, на улице днем +20, ночью 0, котел настроен на температуру в помещении +22. Утром солнце светит в окна, быстро нагревая ваш пол, котел отключился, а тепло из стяжки будет поступать в помещение еще несколько часов.

И ваш пол из теплого превратится в горячий. А вечером или ночью происходит обратный процесс: дом начал остывать, котел включился, вот только пол будет прогреваться несколько часов. И так каждый день.

Ошибка номер 10.

Десятая позиция в нашем чарте. Неправильно подобрано напольное покрытие. Тут особо комментировать я ничего не буду, думаю многим понятно, что чем выше теплопроводность у покрытия, тем лучше.

Но на теплых регулярно оказываются не очень подходящие материалы: дерево или ковры. При расчете теплопотерь и системы, опять же, нужно учитывать материалы напольного покрытия, что часто упускают из вида.

Ошибка номер 11.

Одиннадцатая ошибка: отсутствуют воздушные клапаны на распределительных коллекторах. Воздух — главный враг любой гидравлической системы отопления. Из системы должен выходить воздух, и если нет возможности его выпустить, рано или поздно появятся воздушные пробки, которые заблокируют циркуляцию теплоносителя в системе. В результате: плохоработающая или неработающая система.

Читайте также: Как выгнать воздушную пробку из системы отопления
Ошибка номер 12.

Двенадцатая ошибка: неправильный порядок подключения трубы теплого пола к коллекторам. Были в моей практике косяки, когда подачу и обратку контуров сажают на один коллектор. И потом этот контур не работал.

Или нарушают последовательность подключения контуров на коллекторе. Например, подача контура подключена на первый выход подающего коллектора, а обратка подключена на какой-нибудь третий или четвертый выход на обратном коллекторе.

Потом возникает путаница в регулировке контуров. Работает система отопления тогда не очень корректно. И как-то настроить ее работу бывает очень сложно.

Ошибка номер 13.

Тринадцатая ошибка: косяки при укладке труб водяного теплого

polaks.ru

Сколько контуров теплого пола может прокачать один насос — Все про стройку

Смесительный узел, или коллектор, в системе теплого водяного пола нужен для корректировки температуры теплоносителя. Последний нагревается котлом по заданным программой устройства параметрам. Обычно подающая температура теплоносителя составляет 55 °C. Этого достаточно, чтобы теплый пол прогревался до температуры 30 °C. Это максимально комфортное значение для холодного времени года.

При наличии коллектора, высокая подающая температура не играет роли – смеситель сам понизит ее до нужного значения путем подмешивания холодной воды. Соответственно, если планируется водяной пол без коллектора, то теплоноситель должен поступать уже заданной температуры, из чего можно сделать вывод, что для теплого пола без смесительного узла должен быть установлен отдельный котел.

Таким образом, для индивидуального радиаторного отопления нужен второй котел либо наличие централизованной общедомовой радиаторной системы. По государственным нормативам температура подачи теплоносителя в радиаторы составляет в среднем 70-80 °C, что на 20 °C выше требуемой для теплого пола.

Содержание статьи:

Нюансы устройства теплого пола без смесительного узла

В некоторых случаях, монтаж коллектора для теплого пола неоправдан

Главный минус монтажа системы без коллектора – необходимость минимизировать потери температуры теплоносителя на пути «нагреватель теплоносителя – трубопровод» и в самой системе. Также нужно сохранить требуемую температуру на площади пола. Поэтому рекомендуется учитывать следующие требования:

  • Утепление стен помещения;
  • Укладка теплоизоляции на пол;
  • Наличие качественных оконных систем;
  • Укладка пола в непосредственной близости от нагревательного элемента;
  • Площадь помещения не более 20-25 м2.

Главная и частая ошибка при монтаже такой системы без узла коллектора  – попытка установки на слишком большую площадь.

Важно! Необходимо рассчитать длину контура и его схему таким образом, чтобы обратная температура теплоносителя не была слишком низкой. Иначе на теплообменнике котла будет образовываться большое количество конденсата, что приведет к быстрой поломке устройства.

Однако некоторые мастера утверждают, что в ситуации, когда «обратка» в любом случае будет холодной, может спасти установка конденсатного котла. У него высокий КПД и такому устройству не страшны низкие температуры для нагрева.

Способы монтажа теплого пола без коллектора

h3_2

Схема монтажа теплого пола без смесительного узла

Понадобятся следующие материалы и устройства:

  • Трубопровод;
  • Комплектующие для трубопровода;
  • Котел;
  • Трехходовой термостатический клапан;
  • Узел насоса.

Некоторые пытаются использовать самый простой способ монтажа – врезать систему теплых полов непосредственно в центральное общедомовое отопление. Однако такой подход грозит серьезными поломками трубопровода, т.к. температура для радиаторов намного выше, чем нужна для пола. Также при обнаружении такого «самодельного устройства» надзорными органами, собственнику квартиры грозят серьезные штрафные санкции и предписание полностью демонтировать теплый водяной пол.

Предпочтительны 2 варианта укладки трубопровода без коллектора: улитка и змейка. Причем обе схемы должны состоять из двойного трубопровода: 2 параллельные петли на теплый пол – подающая и обра

vse-pro-stroyku.sqicolombia.net

Длина контура теплого пола: оптимальные значения труб

Одним из условий осуществления качественного и правильного отопления помещения при помощи теплого пола является поддержание температуры теплоносителя в соответствие с заданными параметрами.

Эти параметры определяются проектом с учетом необходимого количества тепла для отапливаемого помещения и напольного покрытия.

Необходимые данные для расчета

От правильно уложенного контура зависит эффективность системы отопления

Для поддержания заданного температурного режима в помещении необходимо правильно рассчитать длину петель, используемых для циркуляции теплоносителя.

Сначала необходимо собрать исходные данные, на основании которых будет выполнен расчет и которые состоят из следующих показателей и характеристик:

  • температура, которая должна быть над покрытием пола;
  • схема раскладки петель с теплоносителем;
  • расстояние между трубами;
  • максимально возможная длина трубы;
  • возможность использования нескольких различных по длине контуров;
  • подключение нескольких петель к одному коллектору и к одному насосу и возможное их количество при таком подключении.

На основании перечисленных данных можно выполнить правильный расчет длины контура теплого пола и благодаря этому обеспечить комфортный температурный режим в помещении с минимальными затратами на оплату энергообеспечения.

Температура пола

Температура на поверхности пола, выполненного с устройством под ним водяного отопления, зависит от функционального назначения помещения. Ее значения должны быть не более указанных в таблице:

Помещения с водяным теплым поломТемпература на поверхности пола
1помещения наиболее частого пребывания людей (спальни, гостиные, кабинеты, кухни, детские, игровые и т.д.)+ 29С
2ванные комнаты и санузлы+ 33С
3граничащие с ними помещения (коридоры, прихожие, веранды, кладовки и т.д.)+ 35С

Соблюдение температурного режима согласно указанным выше значениям позволит создать благоприятную обстановку для работы и отдыха находящихся в них людей.

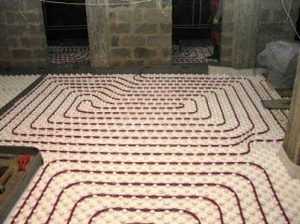

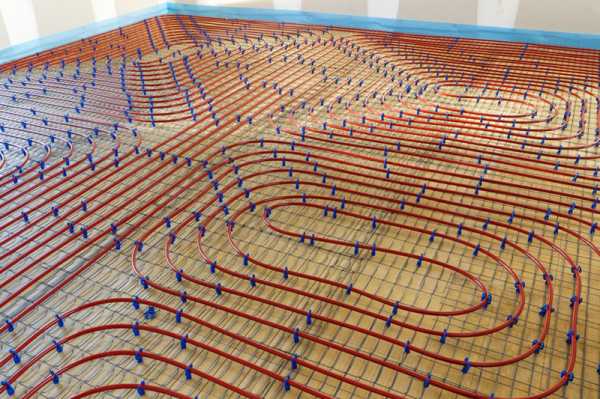

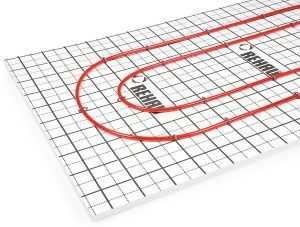

Варианты укладки трубы, применяемые для теплого пола

Варианты укладки теплого пола

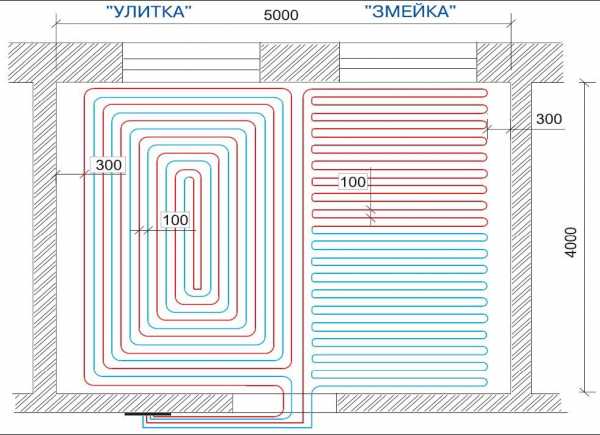

Схема укладки может быть выполнена обычной, двойной и угловой змейкой или улиткой. Также возможны различные комбинации этих вариантов, например, по краю помещения можно выложить трубу змейкой, а далее среднюю часть – улиткой.

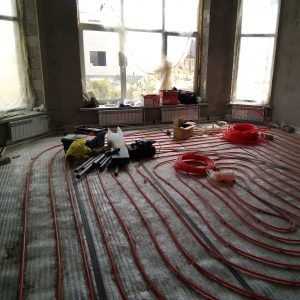

В больших комнатах сложной конфигурации лучше выполнять укладку улиткой. В помещениях небольших размеров и имеющих разнообразные сложные конфигурации применяют укладку змейкой.

Расстояние между трубами

Шаг укладки трубы определяется расчетом и обычно соответствует 15, 20 и 25 см, но не более. При раскладке трубы с шагом более 25 см нога человека будет ощущать разность температур между и непосредственно над ними.

По краям помещения трубу греющего контура закладывают с шагом 10 см.

Допустимая длина контура

Длину контура необходимо подбирать под диаметр трубы

Это зависит от давления в конкретной замкнутой петле и гидравлического сопротивления, величины которых определяют диаметр труб и объем жидкости, который подается в них в единицу времени.

При устройстве теплого пола часто происходят ситуации, когда нарушается циркуляция теплоносителя в отдельной петле, восстановить которую невозможно ни одним насосом, вода запирается в этом контуре, в результате чего он остывает. К этому приводят потери давления до 0,2 бар.

Исходя из практического опыта, можно придерживаться следующих рекомендуемых размеров:

  1. Менее 100 м может быть петля, изготавливаемая из металлопластиковой трубы диаметром 16 мм. Для надежности оптимальный размер составляет 80 м.
  2. Не более 120 м принимают максимальную длину контура из 18 мм трубы, изготовленной из сшитого полиэтилена. Специалисты стараются устанавливать контур длиной 80-100 м.
  3. Не более 120-125 м считается допустимым размер петли для металлопластика диаметром 20 мм. На практике также эту длину стараются уменьшить для обеспечения достаточной надежности работы системы.

Для более точного определения размера длины петли для теплого пола в рассматриваемом помещении, при которой не будет проблем с циркуляцией теплоносителя, необходимо выполнить расчеты.

Применение нескольких контуров разной длины

Устройство системы отопления пола предусматривает выполнение нескольких контуров. Конечно, идеальным является вариант, когда все петли имеют одинаковую длину. В этом случае не требуется настройка и балансировка системы, но осуществить такую схему разводки труб практически невозможно. Подробное видео о расчете длины водяного контура смотрите в этом видео:

Например, необходимо выполнить систему теплого пола в нескольких помещениях, одно из которых, допустим, ванная, имеет площадь 4 м2. Значит, на ее обогрев понадобится 40 м трубы. Устраивать в других помещениях контуры по 40 м нецелесообразно, тогда как можно выполнить петли по 80-100 м.

Разница длин труб определяется расчетом. При невозможности выполнить расчеты можно применить требование, которое допускает разницу в длине контуров порядка 30-40%.

Также разницу длин петель можно компенсировать увеличением или уменьшением диаметра трубы и изменением шага ее укладки.

Возможность подключения к одному узлу и насосу

Количество петель, которые можно подключить к одному коллектору и одному насосу, определяется в зависимости от мощности применяемого оборудования, количества тепловых контуров, диаметра и материала используемых труб, площади отапливаемых помещений, материала ограждающих конструкций и от многих других различных показателей.

Такие расчеты необходимо доверить специалистам, имеющим знания и практические навыки в выполнении таких проектов.

Определение размера петли

Размер петли зависит от общей площади помещения

Собрав все исходные данные, рассмотрев возможные варианты создания обогреваемого пола и определив самый оптимальный из них, можно приступить непосредственно к расчету длины контура водяного теплого пола.

Для этого необходимо разделить площадь помещения, в котором укладываются петли для водяного отопления пола на расстояние между трубами и умножить на коэффициент 1,1, который учитывает 10% на повороты и загибы.

К результату нужно прибавить длину трубопровода, который необходимо будет проложить от коллектора к теплому полу и обратно. Ответ на ключевые вопросы организации теплого пола смотрите в этом видео:

Определить длину петли, укладываемой с шагом 20 см в помещении площадью 10 м2, находящемся на расстоянии 3 м от коллектора можно, выполнив следующие действия:

10/0,2*1,1+(3*2)=61 м.

В этом помещении нужно уложить 61 м трубы, образующей тепловой контур, чтобы обеспечить возможность качественного обогрева напольного покрытия.

Представленный расчет помогает создать условия для поддержания комфортной температуры воздуха в небольших отдельных помещениях.

Чтобы правильно определить длину трубы нескольких тепловых контуров для большого количества помещений, запитанных от одного коллектора, необходимо привлечь проектную организацию.

Она сделает это с помощью специализированных программ, которые учитывают много разных факторов, от которых зависит бесперебойная циркуляция воды, а значит и качественный обогрев пола.

gurupola.ru

нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

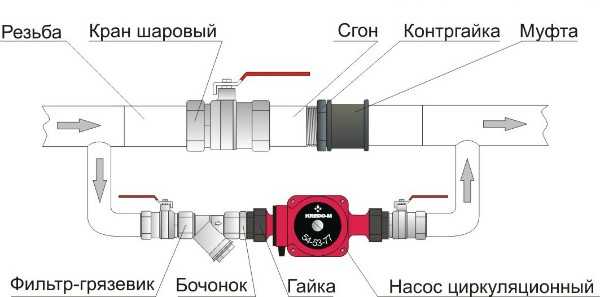

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

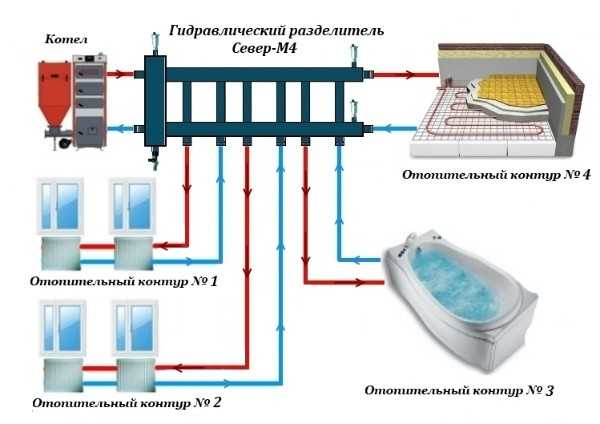

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

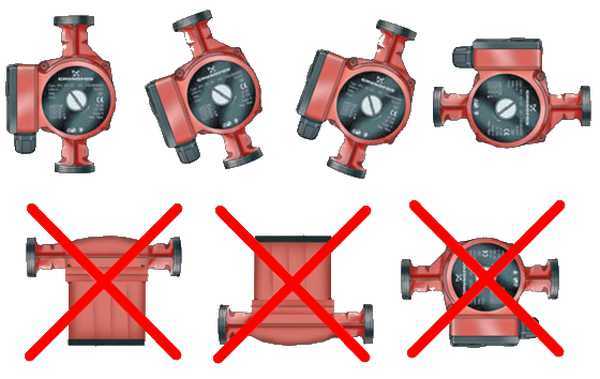

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

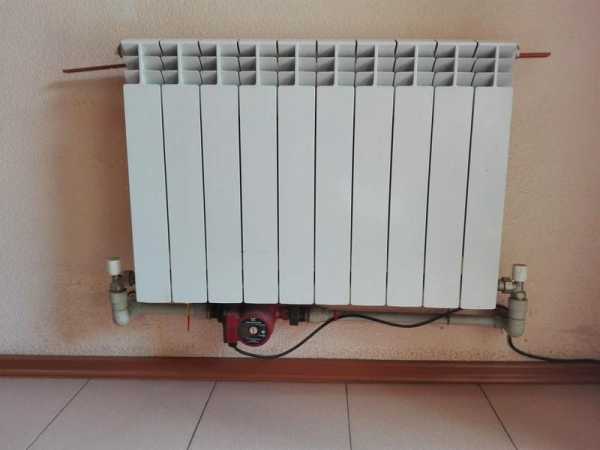

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

udobnovdome.ru

Выбор насоса для теплого пола

Для систем теплых водяных полов обычно используются стандартные циркуляционные насосы:



Циркуляционный насос для теплых полов

Они также применяются и для традиционного радиаторного отопления. Расход такого насоса равен 2,5 м3/ч — это около 40 л/мин при напоре до 6 м. Следует помнить, что чем сильнее напор насоса, тем быстрее расход в контуре теплого пола.

Однако если в инструкции к насосу указано, что его расход составляет 40 л/мин, на деле это выглядит несколько иначе. Все зависит от пропускной способности самой системы или узла теплого пола. Если в системе много длинных контуров, они создают высокое сопротивление движению жидкости, из-за чего расход насоса снижается.

В разных случаях можно воспользоваться как примерным графиком данных для всех насосов, так и графиком, составленным специально для насоса с параметрами 2,5 м3/ч с напором 6 м (рис. 1,2).

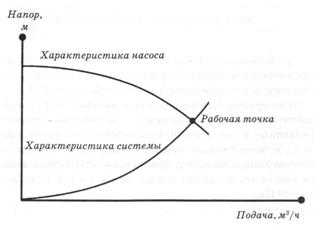

Рис. 1. График данных для всех насосов


Рис. 2. График напора и расхода насоса с параметрами 2,5 м3/ч с напором 6 м.

Чем лучше пропускная способность, тем меньше напор в контурах, и чем больше в одном смесительном узле веток (контуров), тем выше расход, а значит, меньше напор во всех контурах. В данном случае важно не перестараться и если для хорошей прокачки контура требуется напор 3 м, то по графику необходимо будет соблюсти расход, не увеличивая при этом количества контуров.

Чтобы точно определить, какой насос требуется для конкретной системы, нужно вначале рассчитать рекомендуемый расход для каждой ветки, а затем сложить все результаты. Также нужно подсчитать, каково будет количество потерь на всех ветках (контурах). Зная это, можно найти постоянный расход тепла, приходящий в смесительный узел — в среднем он составляет 40-100% расхода всех контуров.

Если в отопительной системе (радиаторной или с устройством теплого пола) планируется использование антифриза (незамерзающей жидкости), расчеты относительно расхода, длины труб и прочего должны быть иными. Незамерзающая жидкость по вязкости отличается от воды на 30-50%, поэтому вода течет по трубам медленнее, а антифриз — быстрее.

При расчетах для незамерзающей жидкости необходимо добавить запас мощности насоса или примерно на 20% укоротить трубы. Кроме того, теплоемкость антифриза также примерно на 20% меньше, чем у воды, а значит, и тепла он переносит меньше, чем вода. Другими словами, если вся сумма расхода контуров равна 15 л/мин, то расход приходящего тепла должен составлять 6-15 л/мин. Этот показатель также зависит от разницы температуры входящего потока и установленной термоголовкой.

На расход также влияет теплопотеря самого пола — если при выходе из котла температура жидкости составляет 60°С, а в смесительном узле она снизится до 40°С, то расход будет равен 40%. Если же температура жидкости, выходящей из котла, будет равна 75°С, а в смесительном узле будет снижена до 40°С, расход будет равен 25%.

Если в системе имеется байпас, это также необходимо учитывать. Через него тоже идет постоянный расход, поэтому к общему показателю следует прибавить еще около 6 л/мин на байпас. При использовании в системе длинных труб теплопотери будут большими и, соответственно, термоголовка будет пропускать больше тепла. Это означает, что расход насоса увеличится, а напор будет падать.

Таким образом, когда будет подсчитан рекомендуемый расход в каждой ветке и все расходы веток будут сложены в одну сумму, надо будет умножить эту сумму на 2. Например, если расход всех контуров составляет 15 л/мин, то общий расход самого насоса смесительного узла должен будет составлять 30 л/мин.

Весь расход в смесительном узле для последовательной схемы рассчитывается примерно так же — сначала рекомендуемый расход в каждой ветке, а затем общий суммарный расход всех веток, — поскольку в этом случае расход насоса будет идти полностью на контуры теплых полов. Далее полученный расход нужно сверить с графиком и найти потерю напора (см. рис. 2).

Шкалу для своего насоса можно изготовить самостоятельно, обозначив на ней дугу, как показано на этом графике. Однако, как правило, все насосы работают по стандартной кривой, поэтому необходимую длину трубопровода можно будет выбрать в зависимости от напора.

Насос с напором 6 м, указанным в инструкции, на практике обычно дает меньший напор — до 5 м. Точно так же и расход 40 л/мин, заявленный в инструкции, на деле сводится к 30 л/мин. Такое искажение параметров происходит под действием разных факторов — падения напряжения в сети, местного сопротивления самих узлов, тройников, узостей в трубах, поворотов и прочее.

Чтобы расчеты оказались приближенными к реальным значениям, в них примерно на 15% нужно сбавлять ресурс насосов. Поможет в этом график реального напора и расхода насоса с параметрами 2,5 м3/ч с напором 6 м, составленный на основании практического опыта (см. рис. 2).

Статьи по теме:

www.strservis.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
