Смесительные узлы для теплого пола – Смесительный узел для теплого пола своими руками

Содержание

видео-инструкция по монтажу своими руками, особенности насосно-смесительных самодельных водяных систем, цена, фото смесительный узел для теплого пола

Насосно-смесительный узел для теплого пола – это необходимая и очень важная часть системы напольного отопления, без которой нормальная её работа невозможна. Мы рассмотрим назначение и принцип действия этого узла, а также научимся собирать смеситель самостоятельно.

На фото представлен один из вариантов сборки смесительного модуля для водяного теплого пола.

Смесительный модуль для водяного теплого пола

Назначение

Смесительно-коллекторный модуль заводской сборки.

Чтобы лучше понять назначение смесительного узла, рассмотрим устройство напольной системы отопления. В стяжке пола проложены металлопластиковые трубки, по которым циркулирует теплоноситель.

Одним концом каждая такая трубка подключена к подающему коллектору, другим – к собирающему. Сами трубки уложены в виде контуров той или иной формы.

На подающий коллектор поступает горячая вода от котла отопления, далее она проходит по контурам теплого пола и поступает в собирающий коллектор, откуда возвращается в котел уже остывшей. В котле она вновь нагревается и поступает на подающий коллектор.

Коллектор с отходящими трубками контуров обогрева.

Как правило, в домах установлены комбинированные системы отопления, включающие радиаторы и теплые полы. Нагрев теплоносителя производится с помощью котла.

Температура воды, которая прошла через теплообменник котла, составляет примерно 75 – 95 ˚С, что вполне приемлемо для радиаторов, однако никак не допустимо для подачи в контуры пола.

Напольное отопление является низкотемпературной системой, для которой необходим теплоноситель не горячее 35 – 50 ˚С. Однако режим работы котла не предполагает таких значений, тем более что для радиаторов данная температура явно недостаточна.

Схема собранной системы.

Важно!
Для решения сложившегося противоречия используется смесительный узел водяного теплого пола, который домешивает в подаваемую горячую воду жидкость из обратного коллектора отопления, тем самым понижая температуру подачи до требуемого уровня.

Принцип действия

Заводской насосно-смесительный модуль итальянского производства.

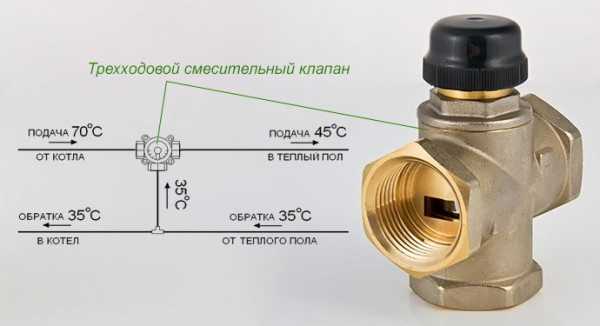

Принцип действия смесительного узла основан на использовании трехходового или двухходового клапана. Это сантехнический прибор, который имеет два входящих патрубка и один выходящий (два выходящих и один входящий – зависит от установки и поставленной задачи).

Клапан устанавливается в разрыв подачи и обратки.

Клапан имеет три положения:

  1. Вход 1 открыт, вход 2 закрыт, выход открыт;
  2. Вход 1 закрыт, вход 2 открыт, выход открыт;
  3. Оба входа и выход открыты.

Управление (переключение) производится вручную или за счет термостатической головки, также можно подключить сервопривод. Нас интересует вариант с термостатической головкой.

Устройство трехходового смесителя.

Теперь рассмотрим работу всего узла:

  • Горячая вода с температурой 70 – 95 ˚С поступает на один из входов клапана;
  • К выходу прибора подключен циркуляционный насос и коллектор подачи теплоносителя в контуры пола;
  • Обратный коллектор системы подключен к возвратной трубе, идущей в котел, однако она имеет ответвление, соединенное с вторым входом трехходового клапана, через который происходит домес холодной воды в горячую;
  • Термостатическая головка клапана имеет выносной датчик, который измеряет температуру воды в подающем коллекторе;
  • Термостат настроен так, что если температура на подающем коллекторе поднимается выше заданного значения, клапан перекрывает вход, подключенный к подаче теплоносителя от котла, и вода в контурах пола циркулирует по короткому кругу без участия котла;
  • Как только температура в подающем коллекторе падает ниже заданного значения, клапан снова открывает вход с горячей водой, и пол начинает прогреваться.

Используйте только качественные приборы.

Важно!
Как правило, в небольших системах применяется двухходовой вариант клапана, в котором отсутствует положение, при котором открыта подача горячей воды и закрыт вход, соединенный с обраткой.
Это исключает попадание перегретого теплоносителя в систему, так как это чревато авариями.

Разновидности и состав

Простейший самодельный модуль для домеса холодной воды в подачу.

Рынок современной сантехники в изобилии предлагает готовые коллекторные узлы с системой обратного домеса воды в подачу и отдельные смесительные модули с насосом и всеми необходимыми деталями в комплекте. Большинство производителей систем напольного отопления имеют в ассортименте оба варианта.

Продукт компании Watts.

При этом практически любой поставщик сантехники всегда предлагает все необходимые для самостоятельной сборки аналогичных узлов детали, включая насосы, клапана, измерительные приборы, термостаты с датчиками, краны и все необходимые фитинги для их соединения в единую систему. По этой причине сегодня не составляет никакой проблемы собрать рабочую систему смешивания своими руками, при этом её качество будет не хуже заводской сборки.

Еще один вариант фирменного модуля.

Важно!
Цена заводского модуля будет ощутимо выше, чем у собранного самостоятельно, при этом доступность качественных комплектующих делает такую сборку выполнимой даже для дилетанта.

Для самостоятельной сборки вам понадобятся следующие детали:

  • Трехходовой клапан с термостатической головкой и выносным датчиком;
  • Несколько шаровых кранов (2 – 5);
  • Циркуляционный насос;
  • Два термометра и один манометр;
  • Тройник-разветвитель;
  • Переходники и ниппеля для коммутации деталей.

Желательно использовать фирменную европейскую сантехнику.

Важно!
В минимальной сборке можно обойтись без термометров и манометра, также можно исключить шаровые краны, однако это очень нежелательно.

Монтаж

Приступаем к самостоятельной сборке.

Если вы не согласны переплачивать за заводскую сборку, тогда вашему вниманию наша инструкция. Чтобы было понятнее, возьмем для примера готовый узел и будем отталкиваться от него.

Детали коллекторной части нас не интересуют, все внимание на смеситель.

  1. Начнем с трехходового клапана 1˝ (2). Накручиваем на его головную часть термоголовку (1) с выносным датчиком, который пока не трогаем.
  2. К одному входу клапана присоединяем шаровый кран-американку ¾˝ (3) с помощью соединительной футорки 1˝ — ¾˝ (4). Ко второму входу прикручиваем тройник 1˝ (5) с помощью ниппеля 1˝ (6). К тройнику присоединяем такой же шаровый кран, как и ко входу смесителя.
  3. К выходу клапана (маркируется как «AB») подсоединяем циркуляционный насос (7) с помощью накидной гайки с внутренней резьбой 1˝ (13). К выходу насоса подключаем подающий коллектор 1˝ – ½˝(8).
  4. К свободному выходу тройника, соединенного с клапаном и шаровым краном, подключаем обратный коллектор (10). Между тройником и коллектором желательно установить термометр для контроля температуры обратного потока. Для надежности обратку можно снабдить обратным клапаном для недопущения противотока.
  5. Теперь берем выносной датчик температуры (14) и устанавливаем его на подающем коллекторе с помощью хомутов. Для более точной работы прибора это место можно утеплить.
  6. Коллекторы закрываем заглушками (9), подсоединяем к ним трубы контуров теплого пола (12) с помощью фитингов (11), а к шаровым кранам подключаем трубы подачи и обратки, идущие от котла.

С работой справится один человек.

Важно!
Желательно снабдить систему двумя термометрами для контроля температуры подающего и обратного коллекторов.
Это поможет правильно настроить работу насоса.

Вывод

Собрать смесительный узел для теплого пола своими руками сможет каждый мужчина, которой хотя-бы однажды держал в руках гаечный ключ. Все, что требуется – следовать пунктам инструкции и смотреть видео в этой статье.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

видео-инструкция по монтажу своими руками, особенности термосмесителей, клапанов, теплообменников, цена, фото смесительные узлы для теплого пола

Система теплый пол является отличным дополнением радиаторному отоплению. Однако, в отличие от традиционных батарей оно относится к низкотемпературным приборам отопления, поэтому при совместном использовании этих систем, обязательно устанавливают смесительные узлы теплого пола. Ниже мы подробней рассмотрим, что представляют собой данные устройства, из каких элементов они состоят и какие функции выполняют.

Смесительный узел для теплого пола

Зачем применяется смесительный узел

Чтобы понять, зачем нужен смеситель для водяного теплого пола, в первую очередь нужно разобраться, как работает система, что мы ниже и сделаем. Итак, для радиаторов и теплого пола подается один и тот же теплоноситель. Причем, разогрет он по максимуму, т.е. до температуры, которая требуется для радиаторов (до 95 градусов).

В то же время температура поверхности пола по санитарным нормам не должна превышать 30-31 градус, в противном случае ходить по такому полу будет некомфортно. По этой причине температура теплоносителя, который подается в контур, составляет, в зависимости от толщины стяжки и типа напольного покрытия, — 35-55 градусов.

Схема устройства теплого пола

Отсюда следует, что в контур нельзя подавать воду прямо из котла, так как ее температура может превышать допустимый предел. Как раз, с целью ее понижения и применяется термосмесительдля теплого пола. В нем происходит смешение горячего теплоносителя с более холодным, т.е. обраткой.

Обратите внимание!
Если отопление дома или квартиры реализовано при помощи низкотемпературных контуров, то смесительные узлы не устанавливаются, так как в таком случае в их использовании нет смысла.

Двухходовый термостатический смесительный клапан (не путайте — это не термосмеситель для теплого пола)

Устройство смесительного узла

Условно работу рассматриваемого смесителя можно описать следующим образом:

  • Горячий теплоноситель подается на коллектор отопления и там упирается в смесительный клапан для теплого пола с термостатом.
  • Если температура теплоносителя ниже требуемой, срабатывает клапан, в результате чего открывается подача горячего теплоносителя.
  • Как только в результате смешивания холодной и горячей жидкости температура достигает требуемого значения, клапан перекрывает подачу горячей жидкости.

Надо сказать, что смесительная группа для теплого пола нужна не только для регулировки температуры, но и для обеспечения циркуляции теплоносителя в контуре системы отопления. Поэтому система состоит из следующих основных элементов:

Смесительный (предохранительный) клапанПредназначен для подмешивания в контур горячей жидкости
Циркуляционный насосОбеспечивает движение жидкости в контуре с определенной скоростью. Благодаря этому обеспечивается равномерный нагрев всей площади пола

На фото — циркуляционный насос

Помимо этих двух главных элементов, в системе также может быть:

  • Байпас – защищает смесительный узел от перегрузок.
  • Отсекающие и дренажные клапаны.
  • Воздухоотводчики.

Надо сказать, что смесительный теплообменник обязательно устанавливается до контура, однако, само место его монтажа может быть разным:

  • В помещении, где реализована система теплый пол.
  • В котельной.
  • В ближайшем коллекторном шкафу.

Схема смесительного узла с двухходовым клапаном

Виды смесительных узлов

Главное различие в работе термосмесителей заключается в устройстве распределительных клапанов. Наиболее распространенными являются двухходовые и трехходовые устройства. Ниже подробно ознакомимся с их особенностями.

Двухходовый клапан

Двухходовые клапана называют еще питающими. На этом устройстве устанавливается термостатическая головка, которая содержит жидкостный датчик, отвечающий за контроль температуры в теплоносителе, который поступает в контур отопительной системы.

Смешение теплоносителя осуществляется по вышеописанному принципу, т.е. обратка подается постоянно, а горячая жидкость только когда это необходимо.

Среди достоинств такой конструкции можно выделить:

  • Система никогда не перегревается, что увеличивает срок ее эксплуатации.
  • Клапан обладает незначительной пропускной способностью, что обеспечивает плавное регулирование температуры, т.е.без резких скачков.

По этим причинам большинство специалистов, монтируя смеситель для теплого пола своими руками, используют двухходовые клапана.

Схема работы трехходового клапана

Трехходовый смеситель

Данное устройство совмещает в себе две функции:

  • Перепускного питающего клапана.
  • Балансировочного байпасного крана.

Основная его особенность заключается в том, что он смешивает в себе холодную обратку и горячий теплоноситель. Зачастую трехходовые клапаны оснащаются сервоприводами для управления погодозависимымии термостатическими устройствами.

Считается, что трехходовые смесители являются универсальными и незаменимыми в крупных системах, а также в системах, где применяются погодозависимые контроллеры.

Однако, они обладают и некоторыми недостатками:

  • Не исключена возможность подачи в контур теплого пола по сигналу термостата горячего теплоносителя с температурой 95 градусов по Цельсию. Это может привести к повреждению труб в результате избыточного давления. Кроме того, резкие перепады температуры сокращают срок эксплуатации системы.
  • Даже минимальное изменение настройки устройства может привести к существенному изменению температуры в контуре, что связано с большой пропускной способностью устройства.

Обратите внимание!
Долговечность системы зависит от качества сборки смесительного узла и качества выбранных материалов.
Поэтому этим моментам необходимо уделить особое внимание на этапе устройства системы.

Схема расположения распределительных шкафов

Особенности монтажа оборудования

Существует довольно много вариантом подключения оборудования. Ниже приведена наиболее популярная схема смесительного узла теплого пола.

Она позволяет самостоятельно собрать систему, соединив последовательно все важные элементы:

  • Котел;
  • Распределительный узел;
  • Трубопровод.

Схема подключения оборудования

Перед монтажом распределительного узла нужно установить защитный металлический шкаф, который может быть открытым или закрытым. В некоторых случаях узел монтируют полностью открытым, т.е. в виде стенда. В таком случае упрощается доступ к нему, но страдает защита соединений.

Место для шкафа, как правило, выбирается в зависимости от расположения контуров. Если будет использоваться несколько веток, то шкаф целесообразно установить посередине, в одинаковом удалении от контуров и поблизости с магистральными трубами. Подобное «серединное» расположение обеспечивает наилучшую производительность гидравлического процесса.

Начинать своими руками монтаж лучше с установки термометра и запорных кранов, которые должны располагаться на всех выходах контуров. Чаще всего, детали для регулировки работы подачи и обратки поставляются в комплекте коллекторного набора.

Ориентируясь на схему, можно грамотно и довольно быстро выполнить монтаж распределительного узла, подключить к нему трубы подачи и отвода жидкости, а также обеспечить возможность отключения одного или нескольких контуров, что может потребоваться в процессе эксплуатации системы.

Соединение частей осуществляется при помощи компрессорных фитингов,в монтажный комплект, которых входят:

  • Гайки;
  • Втулки;
  • Кольцевые зажимы.

Совет!
Для монтажа системы лучше использовать латунные фитинги, несмотря на то, что их цена более высокая.
Связано это с тем, то на их внутренних стенках практически не оседает накипь.

В случаях, когда не совпадает диаметр деталей, применяются переходники.

Краткая инструкция по сборке выглядит следующим образом:

  • В первую очередь к распределительному узлу подключаются две трубы – подачи теплоносителя и обратки.
  • Затем следует подсоединить элементы контура.
  • Затем устанавливаются элементы системы в такой последовательности:
    • циркуляционный насос;
    • отводчик воздуха;
    • сливной кран;
    • трехходовый смеситель.

Такая система позволяет в полном объеме контролировать обогревательный процесс.

Смонтированный распределительный шкаф

Обратите внимание!
Работа описанной системы полностью зависит от отопительного котла – понижение температуры либо ограничение подачи теплоносителя приводит к снижению температуры теплого пола.

Вот, собственно, и все основные элементы монтажа распределительных узлов.

Вывод

Смесительные узлы являются необходимым элементом для систем отопления, в которых комбинируются традиционные радиаторы с теплым полом. Причем, от качества распределителя зависит долговечность теплого пола. Поэтому качеству его монтажа следует уделить не меньше внимания, чем укладке самого теплого пола.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

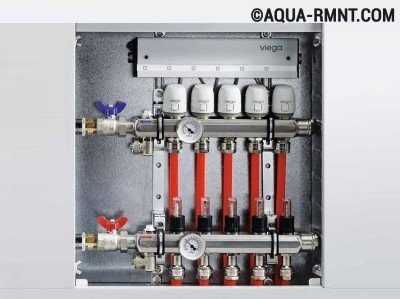

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.
