Смесительный узел для теплого пола своими руками: расчет, схема, фото и видео инструкция

Содержание

Смесительный узел для теплого водяного пола своими руками, Valtec

Многие сегодня устанавливают систему теплый пол в качестве дополнительного обогрева. В квартирах, как правило, она электрическая, а для частных коттеджей более выгодна установка водяного пола. Для выравнивания температуры, подаваемого на вход горячего теплоносителя необходима установка дополнительного элемента, которым является смесительный узел для теплого пола.

Зачем нужен термосмеситель?

Схема комбинированной отопительной системы частного дома может состоять из:

  1. Нагревательного котла;
  2. Коллекторного узла;
  3. Контуров теплых полов;
  4. Контура радиаторов.

Температура воды, нагреваемой котлом, равняется 75-95 °С, в то время как санитарные нормы устанавливают показатель в 31°С, как максимальная комфортная температура поверхности пола, для хождения по нему босиком.

Поэтому прямое поступление воды в напольные контуры недопустимо. Данная задача решается путем монтажа узла подмеса.

Следует принимать во внимание вид напольного покрытия и толщину стяжки. Температура воды в трубах должна составлять 35-55°С.

Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного обогрева пола. Благодаря этому схема отопления функционирует без отклонений.

Принцип работы системы

Смесительный узел для теплого пола стоит монтировать, если водонагревательный котел выдает высокую температуру воды, которая используется для бытовых нужд и радиаторов отопления.

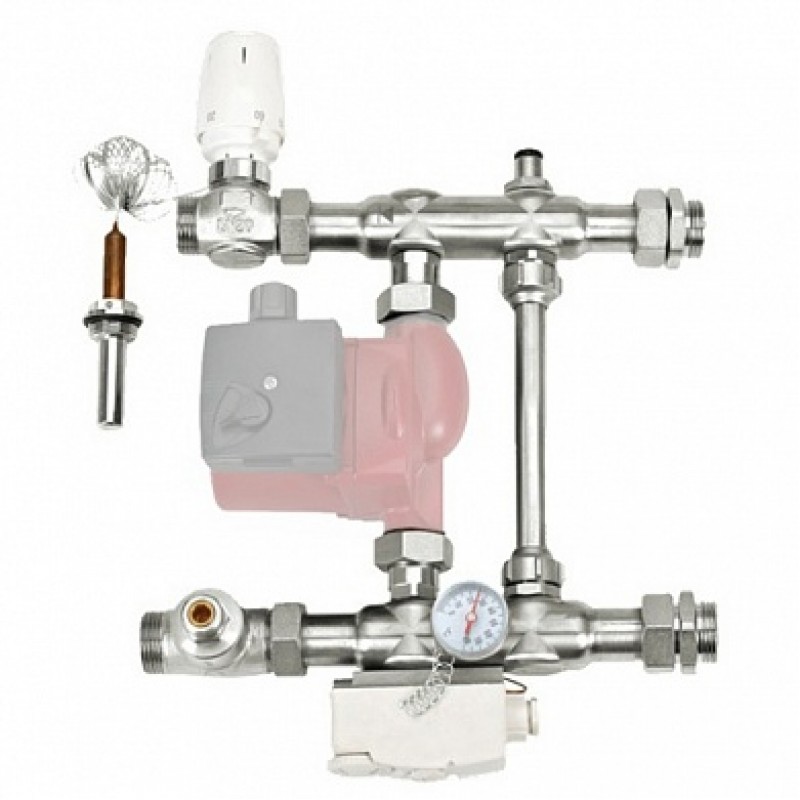

Как работает смесительный узел?

Горячий теплоноситель перед раздачей в коллекторе попадает в систему смешения, где термостат измеряет его температуру. Если показатель превышает допустимый, то предохранительный клапан открывается и мешает холодную и горячую воду. При достижении жидкостью температуры нужного значения, клапан прекращает подачу горячей воды.

Как правило, смесительный узел не только обеспечивает комфортный температурный режим, но и служит для поднятия уровня давления в контуре, что улучшает циркуляцию теплоносителя. Схема смесительного узла включает:

  • Предохранительный клапан;
  • Циркуляционный насос;
  • Байпас;
  • Отводы воздуха;
  • Клапаны для стабильного функционирования контуров (отсекающий, дренажный).

Схема узла подмеса может иметь различную конструкцию. Большей популярностью пользуются схемы с двух- и трехходовыми клапанами.

Схема с двухходовым клапаном

На клапан с двумя ходами (питающий) устанавливается термостат, оснащенный инфракрасным датчиком, который измеряет температуру жидкости, поступающей в теплые полы. Вода в системе подмеса движется по кругу, а головка предохранителя регулирует клапан, открывающий или закрывающий проход горячей воде. Так происходит процесс смешивания жидкостей разной температуры.

Трехходовой клапан неприменим для отопления площади свыше 200 м2.

Трехходовой клапан в схеме подмеса

Трехходовой клапан – универсальное оборудование. Он выполняет функции и пропускного клапана, и байпаса. Его особенность в том, что горячая вода мешается с обраткой внутри корпуса. Этот тип узла оснащается сервоприводами, термостатами, а также погодозависимыми контроллерами. Последние способны проверять температуру на улице с периодичностью 20 секунд. Если температура воды, которая поступает в систему теплых полов, не соответствует нужной, клапан автоматически поворачивается на 45° в ту или иную сторону.

Трехходовая конструкция, однако, несовершенна и имеет свои недостатки:

  1. Наличие избыточного давления;
  2. Возможность впуска горячей воды;
  3. Большая пропускная способность, приводящая к значительным колебаниям температуры теплоносителя.

Резкие перепады давления и температуры могут привести к разрыву труб теплых полов.

Как настроить узел подмеса?

Подключить агрегаты подмеса довольно просто, поэтому монтаж вполне осуществим своими руками при наличии инструкции. Первое, что нужно сделать, выбрать место для смесительного узла.

Группа подмеса монтируется до контуров системы теплый пол в коллекторном шкафу, в бойлерной или непосредственно в помещении.

Если части водяного пола соединяются посредством гибких труб, то узел смешивания жестко крепится на стене. К деталям смесительного узла необходимо обеспечить свободный доступ.

Коллекторный шкаф и его оборудование

Обязательно нужно учитывать тип материала, из которого изготовлены трубы. Они должны выдерживать температуру входящего теплоносителя. Если используется водно-гликолевый раствор, оцинкованные трубы не подойдут.

Нельзя допускать, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажа система смешения подключается к трубам подачи теплоносителя и обратки и устанавливаются датчики давления, температуры и расхода. Эти элементы либо поставляются в комплекте узла, либо собираются самостоятельно. После этого термосмеситель соединяется с патрубками отводов нагревательного контура.

Схема подключения узла подмеса

Перед тем как подключить циркуляционный насос, следует выполнить заземление. Оптимальные параметры потери давления обеспечиваются с помощью балансировочного клапана на байпасе. При этом учитываются потери в обратном клапане.

Если система отопления однотрубная, байпас всегда должен находиться в открытом положении. Тогда горячая вода частями будет проходить к радиаторам. При двухтрубной схеме байпас закрыт. Когда вся конструкция собрана, она подключается при помощи фитингов к контурам.

Смесительные узлы Valtec

Смесительный узел для теплого пола valtec (Италия) благодаря фурнитуре и автоматике как нельзя лучше вписывается в «умный дом». В отличие от других моделей Валтек регулирует температуру теплоносителя до 60 градусов Цельсия. Уровень допустимого давления – 10 бар.

Valtec Combimix представляет собой коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Кроме того, в комплектацию входят:

  • Расходомеры;
  • Автоматические воздухоотводы;
  • Клапаны отладки нагрева воды;
  • Дренаж.
Комплектация Valtec Combimix

Термосмеситель увеличивает скорость оборота воды в трубах пола и понижает температуру до установленного значения. Система Combi рассчитана на тепловую нагрузку до 20 КВт.

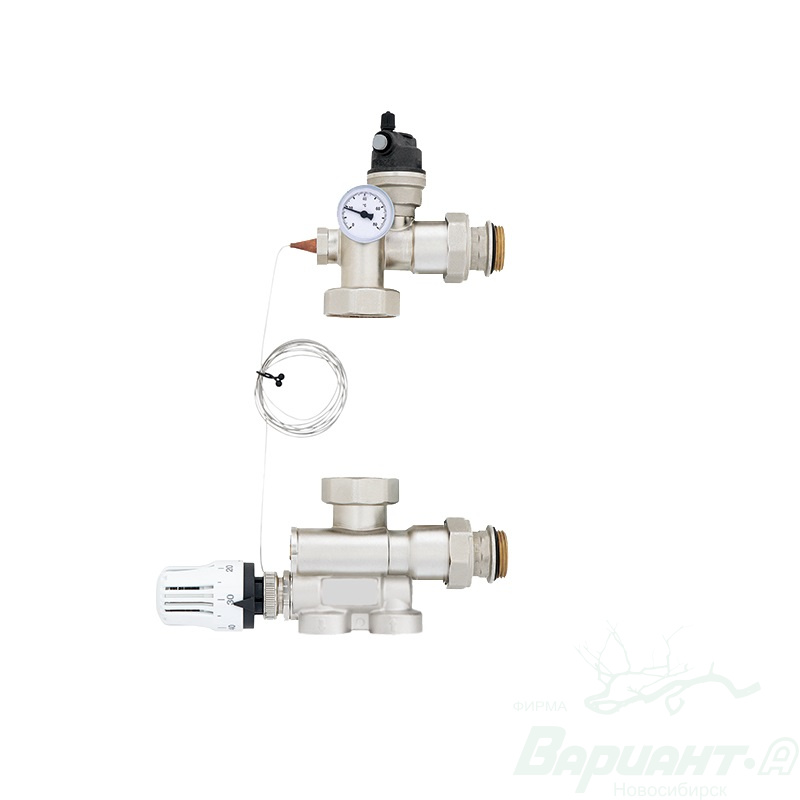

Смесительный узел для теплого пола valtec выполняет функцию смешения горячей воды из водонагревательного котла с холодной из контуров подогрева полов. Перемещение жидкости происходит посредством циркуляционного насоса. Подающий коллектор принимает воду из узла, которая затем течет по контурам системы обогрева пола. Температура теплоносителя понижается, обогревая помещение, а потом вода возвращается снова в коллектор. Холодная жидкость проходит из трубы обратной линии через узел, после чего цикл начинается заново.

На входе узла расположен клапан с термоголовкой, который служит для установки температурного режима. Перед коллектором подачи размещается внешний термодатчик. Степень подогрева воды настраивается своими руками по шкале термоголовки. Если параметры увеличиваются, клапан автоматически закрывается, и горячая вода перестает поступать в узел. Если жидкость остыла, клапан открывает путь к горячему теплоносителю. Таким образом, на выходе из блока обеспечивается постоянная температура.

Узел подмеса применяется не только в системе водяного теплого пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Уважаемый читатель, оставь свое мнение о статье в комментариях и поделись своим опытом и секретами монтажа смесительных узлов для теплых полов.

Материалы По Теме:

Смесительный узел для теплого пола своими руками

Предназначенный для регулировки температуры теплого пола путем смешивания воды из котла и обратки, смесительный узел для теплого пола своими руками сделать не сложно.


Основные составляющие

Смесительный узел состоит из двух важных деталей – регулирующего клапана и циркуляционного насоса. За счет насоса происходит постоянная циркуляция теплоносителя, а регулирующий клапан, когда нужно, добавляет горячий теплоноситель в том количестве, которое требуется для поддержания заданной температуры.

Конструкция смесительного узла может состоять из двух видов клапанов: 3-х или 2-х ходового клапана. Смесительный клапан выполняет функцию смешивания горячего теплоносителя, который поступает из котла, с остывшим — из контура. Клапаны могут регулироваться как автоматически с помощью сервопривода и управляющего устройства, так и вручную.

3-х ходовой клапан

В помещениях  большой площадью теплого пола рекомендуется использовать 3-х ходовой клапан. Оснащенный таким клапаном коллектор для водяного пола устанавливают, как правило, в помещениях, где теплый пол занимает больше 200 кв.м. Обычно, 3-х ходовой смесительный клапан оснащен погодозависимыми датчиками, в которых установлены специальные программы, определяющие нужную температуру для теплого пола с учетом внешних факторов.

Данный клапан используют в теплых полах, предназначенных быть основным отопительным элементом.

К сожалению, у 3-х ходового клапана есть несколько существенных недостатков. Первый – он может по сигналу с терморегулятора подать воду 80-90 °С из котла напрямую. Из-за этого повредится отопительный контур, стяжка и напольное покрытие. Вторым недостатком является то, что такой клапан обладает слишком большой пропускной способностью, из-за чего при минимальном изменении в настройках температура в помещении может сильно повысится.

2-х ходовой клапан

2-х ходовой клапан дает возможность более плавной и стабильной регулировки подачи теплоносителя.

Оснащенный 2-х ходовым смесительным клапаном коллектор водяного пола, как правило, устанавливается в помещении площадью меньше 200 кв.м. Благодаря клапану происходит смешивание теплоносителя из обратки, при этом регулируется количество поступающей из котла воды.

Данная особенность функционирования клапана теплый пол никогда не перегреется, что увеличивает срок его эксплуатации. 2-х ходовой смесительный клапан обладает малой пропускной способностью.

На видео ниже смотрите устройство смесительного узла.

Каждый смесительный узел и коллектор имеет большое количество модификаций и вариантов монтажа. Выбирая вариант установки, учитывайте удобство и целесообразность.

Смесительные узлы для теплого пола своими руками, принцип работы

Пол с подогревом создаёт отличный уют в помещении. Насосно-смесительный узел для полов с подогревом собственными руками выполняется легко, и он требуется как при подсоединении как к механизированному отоплению, так и к частным котлам на газу.

Во время монтажа необходимо помнить, что пол с подогревом и отопительные приборы считаются очень разыми видами систем отопления, по этому необходимо дополнительно ставить узел подмеса. Он поможет поддерживать оптимальную температуру в помещении.

Собственноручно смесительный узел можно создать, однако необходимо знать конкретную информацию, которую вы узнаете в данной заметке, а еще устройство, рабочий принцип и регулировку системы.

Рабочий принцип смесительного узла пола с подогревом

Горячая вода, которая поступает в коллектор системы пола с подогревом, попадает в специализированный клапан для предохранения, оборудованного терморегулятором. Если температура для контура считается очень высокой, открывается клапан, впускающий охлажденный тепловой носитель для смешивания.

У коллектора системы две основных функции. Помимо смешивания воды, обеспечения ей комфортной температуры, он создаёт циркуляцию теплового носителя. Для этого в коллекторе поставлен циркулярный насос.

    Постоянное передвижение воды по трубам создаёт одинаковый прогрев всей поверхности полов. Коллектор может снабжаться и добавочными компонентами:

Если контур создается в одной жилой зоне дома, коллектор оснащается в этом помещении. Для установки ящика в стене создается специализированная ниша. При разработке полов с подогревом в каждом помещении, можно обустроить ящик для коллекторов на пару комнат. Коллектор может находится как при входе теплового носителя от котла, так и на обратке.

    Рабочий принцип смесительного узла пола с подогревом состоит в следующем:
  • Разогретый тепловой носитель передвигается по контуру отопления и может достигать распределительного коллектора.
  • Дальше размещается клапан для предохранения и датчик температуры, замеряющий текущее состояние теплового носителя.
  • Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему нужный объем холодной воды, благодаря чему и выполняется перемешивание теплового носителя.
  • При достижении тепловым носителем конкретной температуры холодная водоподача заканчивается.
    • Смесительный узел с коллектором для пола с подогревом не только изменяет нагревательная степень теплового носителя, но и дает возможность ему циркулировать по системе – и для реализации данных функций применяются такие элементы:
  • Клапан для предохранения. Этот компонент обеспечивает подачу нужного количества горячей воды. Ее объем варьируется в зависимости от необходимого режима температур системы.
  • Циркулярный насос. Основной компонент системы, делающий допустимым движение теплового носителя по каждому отопительному контуру, таким образом обеспечивая одинаковое теплораспределение на всех участках системы для отопления.
  • Дополнительные детали. Отопление может снабжаться дополнительными деталями – циркуляционным насосом, кранами Маевского, клапанами и вентилями. Необходимость в таких элементах устанавливается персонально в зависимости от специфик работы смесительного узла.
  • Ставится смесительный узел всегда перед входом в контур отопления пола с подогревом, а вот к самому месту его установки специальных требований нет – смеситель будет одинаково продуктивен как очень близко от пола с подогревом, так и во время монтажа в находящейся на удалении от него теплогенерирующей установкой.

    Назначение смесительного узла

      Комбинирование центральной системы для отопления и пола с подогревом в себя включает несколько компонентов, среди которых имеется ряд ключевых:
  • котел нагрева;
  • радиаторы отопления;
  • магистральный трубопровод централизованной системы;
  • тепловой носитель;
  • трубопровод пола с подогревом.
  • Котлы отопления разогреваются до температуры от 70 до 95 градусов. Для отопительных приборов такая температура была бы подходящей, однако не для полов с подогревом – в соответствии с нормами, покрытие для пола нельзя обогревать более 31 градуса.

    Разумеется, часть температуры на себя возьмёт стяжка, однако даже в данном случае пол с подогревом можно подогревать до температуры не больше 50-55 градусов.

    Для уменьшения температуры забирается тепловой носитель из 2-ух контуров – горячего, выходящего конкретно из котла и отопительных приборов, и холодного, т.е. обратного контура. Использование узла смешивания по завершению позволяет настраивать характерный полу с подогревом режим температур, не трогая деятельность других компонентов системы.

    Есть только одна ситуация, в которой наличие водопроводного крана не требуется – если пол с подогревом считается единственным контуром отопления, котел для которого работает в низком режиме температур. В любой другой ситуации узел регулировки пола с подогревом – это обязательная составная часть системы для отопления.

    Устройство узла смешивания

    Основным элементом узла считается клапан, который вероятно будет двухходовым или трехходовым. В двухходовом варианте есть измеритель жидкости, установленый в термостатической головке.

    В его функции входит контроль над температурой теплового носителя. Закрытие клапана выполняется с помощью головки, отсекающей водо подачу от котла, если температура очень большая для контура.

    Узел смешивания не только создаёт оптимальную температуру, но и обеспечивает системе длительный эксплуатационный срок. Двухходовый клапан прекрасно справится с поддержанием комфортной температуры. Но использовать его в контурах, греющих больше помещения, площадью которая больше 200 кв. м. не рекомендуется.

    Трехходовой клапан одновременно исполняет функции регулировки поступления горячего теплового носителя и балансировочного байпасного крана. Перемешивание горячей воды и охлажденного теплового носителя происходит в самом клапане.

    Данные устройства нередко оборудуются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно сделать в системе любую оптимальную температуру.

    Не обращая внимания на многосторонность данного устройства, минусы у него есть. Высокая пропускная способность данного вида клапанов создаёт риск скачка подачи горячей воды в контуры. Это оказывает неблагоприятное воздействие на качество труб, есть возможность возникновения повреждений, раннего износа системы.

    Полезным дополнением узла смешивания являются погодозависимые датчики. Они меняют температуру теплового носителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка дает возможность экономить средства на отопление, обеспечить уют в доме и увеличить время работы пола с подогревом. Ручным способом качественно настроить температуру труднее.

    Регулировка смесительного узла пола с подогревом

    Рабочая эффективность пола с подогревом, домашний уют завит от хорошей регулировки узла смешивания. Перед выполнением данного процесса необходимо снять сервопривод или термоголовку.

    На перепускном клапане выставляется 0,6 бар — максимальное положение. Это даст возможность убрать его срабатывание во время регулировки, что помешает получить хороший результат.

      Для того, чтобы правильно установить балансировочный клапан, применяется специализированная формула. В расчете пропускной способности применяются следующие данные:
  • температура воды в трубе подачи к отопительным приборам;
  • температура теплового носителя в трубе подачи в контур;
  • температура воды в трубе обратки системы.
  • Из температурные значения горячей воды в отопительном приборе необходимо вычесть значение температуры в обратке. После отнять водную температуру в обратке от температуры воды подачи в контур.

    Первая разница разделяется на второй результат который получился. Из получившейся цифры вычитается единица и умножается на показатель 0,9. Результат и считается нужной пропускной способностью, которая ставится на клапане.

    Установка узла смешивания в системе теплого гидравлического пола даст возможность организовать комфорт в доме, исключит необходимость тратить силы и время на регулировку ее работы. Контур очень долго будет выполнять собственные функции, гарантируя уют, сохраняя здоровье всех членов семейства.

    Смесительные узлы для пола с подогревом ведущих производителей

    Смесительные узлы — это оборудование для создания комфортной температуры в контуре систем пола с подогревом. В смесительные узлы за частую устанавливают циркулярные насосы. Данное оборудование отмечается как насосно смесительный узел для пола с подогревом.

    Такие узлы подсоединяются к коллекторам и делают цельную систему управления полом с подогревом. Насосно смесительный узел это непростая система и просит квалифицированного и квалифицированного монтажа. Качественный и надежный насос залог длительной и беспроблемной работы всей системы полов с подогревом в помещении.

    Изготовители насосно-смесительных узлов для пола с подогревом:

    1. Valtec — достаточно известный и хороший изготовитель материалов для систем гидравлических полов с подогревом. Продукция завода проверена не одним годом применения в Украине. Valtec VT.Combi — насосно смесительный узел для пола с подогревом.

    Используется для приготовления теплового носителя с температурой от 20 до 60°С. Изменяется 2-ух ходовым клапаном. Управляется термостатической головкой с выносным датчиком. Без насоса. Монтажная длина насоса 180 мм. Valtec VT.Dual — узел смешивания теплового носителя для систем полов с подогревом.

    В состав входит насосный и термостатический модуль. Между ними устанавливается коллекторный блок. Монтажная длина для насоса составляет 130 мм.

    2. FIV — недорогой Изготовитель из Италии материалов для систем полов с подогревом. Насосно смесительные узлы FIV отличительны рентабельной стоимостью и достойным Итальянским качеством. FIV TM3 Mixing Unit — насосно смесительный узел для пола с подогревом.

    В набор поставки входит смесительный клапан с резьбой М30х1,5, термоголовка с погружным датчиком, байпасовый клапан, отводчик воздуха и термометр. FIV FMC Profi — насосно смесительный узел в сборе. В набор к данному узлу входит насос WILO HU 15/6. Подсоединяется к коллектору и не просит дополнительного оборудования.

    3. Rehau — изготовитель материалов для систем полов с подогревом. Заслуженно продукция Рухау пользуется популярностью в Украине благодаря собственному непревзойденному качеству и большой надежности. Смесительные узлы Rehau качественный и надежный компонент для создания системы из полов с подогревом.

    Типовый насосно смесительный узел подойдет для подключения к коллекторам Rehau HKV и Rehau HKV-D. В узел входит термостатический вентиль и термоголовка, соединители и переходники, насос с погружным датчиком что бы ограничить температуры, кран для наполнения и слива систем.

    4. Kermi — популярный Производитель из Германии материалов для систем пола с подогревом. Kermi Standart — насосно смесительный узел для систем полов с подогревом для коллекторов Kermi. Насос реализуется полностью в сборе и готов к установке без дополнительного оборудования.

    В комплекте циркулярный насос 15/6 с вмонтированным регулятором мощности, 3-х ходовой вентиль, заглушки и переходники, температурный регулятор.

    Насосно-смесительные узлы ВАЛТЕК предназначаются для поддержки установленной температуры теплового носителя во вторичном контуре (за счёт подмешивания из обратной линии). С помощью этого узла также можно гидравлически увязать существующую высокотемпературную систему обогрева и низкотемпературный контур пола с подогревом.

    Один из основных компонентов в напольном водяном отоплении считается смесительный узел. Стандартное отопление радиаторное имеет диапазон температур в границах 85 градусов, но пол с подогревом учитывает температуру намного ниже, приблизительно 35 градусов. Смесители поддерживают стабильную и работу без перебоев низкотемпературных систем.

    Для постоянной водоциркуляции во время установки следует подсоединить насос. Насосы дают возможность подавать охлажденную воду в непрерывном режиме из обратной линии в тепловой носитель.

      Пол с подогревом, который оборудован смесительным узлом для пола с подогревом Valtec, имеет очень много достоинств. Благодаря данным преимуществам данное покрытие для пола стало таким востребованным:
  • Эксплуатационный срок. Эта система достаточно надежна, как говорит практика, смеситель работает длительнее, чем обыкновенная труба, иногда даже 50 лет.
  • Легко делать уход. Пол с подогревом никогда не обзаведется грибком или плесенью, так как покрытие для пола имеет вмонтированную систему отопления, что дает возможность вожже или остальной жидкости высыхать очень быстро.
  • Безопасность. Бывают ситуации, когда об отопительный прибор люди обжигаются, так как он может быть чрезмерно горячий. Использование этой системы обезопасит от такого.
  • Удобное управление. Сегодняшние приборы дают возможность регулировать температуру в ручном режиме либо же задавать функции, например, ограничивающей температуры.
  • Для быстрого монтажа теплого гидравлического пола компания VALTEC включила в собственный выбор уже готовые узлы и модули. Использование готовых узлов в большинстве случаев упростит монтаж и сохранит много времени. Для правильного деления и гидро-связки прекрасно подходят насосно-смесительные узлы Valtec. Смесительный узел для пола с подогревом Valtec замечательно уместится в ящик для коллекторов.

    Помимо обычного использования смесительных узлов фирмы Valtec, а конкретно полов с подогревом, их еще приобретают для соседних целей. Например, это может быть панельное отопление (потолок, стены). Также этой системой можно нагреть полудом-полусад, теплицу или открытую альтанку.

    Марка Valtec с помощью собственных насосно-смесительных узлов подарила профессионалам и просто людям, которые делают самостоятельный ремонт, экономию времени ведь работа происходит легче и быстрее, экономию денежных средств, так как нет надобности в покупке немалого количества деталей. Также, работая с оборудованием Valtec, шансы позволить погрешность во время монтажа сводятся до нуля.

    Для установки смесительного узла для пола с подогревом, можно не иметь образование сантехника, они довольно удобны в применении и достаточно небольшие. Сам установочный процесс очень прост, все, что необходимо это присоединить трубы один к одному. А вот после того как провели монтажные работы смесительного узла нужно настроить его работу. Тут уже лучше попросить профессионалов.

    Рассмотрим насосно смесительный узел TIM JH-1036 пола с подогревом.

    Узел пола с подогревом Tim jh-1036 считается специализированным узлом последовательного типа смешивания теплового носителя. Преимущество такого насосно смесительного узла в том, что весь расход теплового носителя системы пол с подогревом, проходящего благодаря насосу, идет потребителю.

    Описание насосно смесительного узла TIM модель JH-1036 для использования в системах пола с подогревом, указана комплектация, установка показателей настройки и использование режимов температур.

    Узел TIM модель изделия JH-1036, назначение и использование.

    Технически правильно присоединенный насосный узел фирмы ТИМ будет работать на отопление приватного дома, создавая максимально атмосферу уюта для владельца и его гостей. Поизучайте тщательно инструкцию насосно смесительного узла TIM JH-1036 и правильно используйте в работе.

      Технические свойства TIM JH-1036:
  • Номинальный размер: DN 25.
  • Присоединительная внешняя резьба G: 1?.
  • Присоединительная внешняя резьба насоса G1: 1?».
  • Изменяемая монтажная длина насоса: 130 – 180 мм.
  • Максимальное рабочее давление: 10 бар.
  • Самый большой перепад давления первичного контура, ?pmax: 1 бар 3.
  • Пропускная способность, Kv (циркуляционный насос в положении 0): 3 м3/час.
  • Пропускная способность, Kv (циркуляционный насос в положении 5): 4.8 м3/час.
  • Теплопроизводительность Qmax, при ?Т=7°C и при ?p=0.25 бар (циркуляционный насос в положении 0): 10 кВт.
  • Теплопроизводительность Qmax, при ?Т=7°C и при ?p=0.25 бар (циркуляционный насос в положении 5): 12.5 кВт.
  • Самая большая температура теплового носителя в первичном контуре: 90°С.
  • Самая большая температура воздуха: 40°С.
  • Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С.
  • Диапазон шкалы термометра: от 20°С до 80°С.
  • Компания Овентроп была сделана еще в 1851 г. С самого начала, производство ограничивалось исключительно фурнитурой для мебели, а еще комплектующими, нужными для изготовления дверей и окон.

    Под маркой Овентроп выпускается более 400 названий самых разных товаров. Преимуществом устройства гидравлических полов с подогревом Oventrop считается полная продуманность конструкции, возможность приобретения полностью укомплектованной отопительные системы и разного инструмента, нужного для монтажа гидроконтура.

      Потребителю рекомендуют следующие комплектующие:
  • Коллекторы для пола с подогревом Овентроп. На базе компании были разработаны 2 варианта коллекторов Multidis SF. В зависимости от технических свойств отопительные системы, можно выбрать гребенку, для подсоединения от 2 до 12 контуров. Все модели делаются из прочной нержавейки, стойкой к коррозии и температурным изменением.
  • Насосная группа Oventrop – это целые станции, для подсоединения котла к водяному отопительному контуру. Насосно-смесительный узел для гидравлического пола с подогревом Oventrop Regumat, в зависимости от желаний, может быть укомплектован сервоприводом, циркулярным насосом, преднастраиваемым циркуляционным насосом, приборами для определения величины давления давления и т.д.
  • Температурный регулятор – автоматика и регулирующее оборудование для управления гидравлическими полами с подогревом Oventrop предоставлена в намного чем десяти самых разных типах. Оборудование выделяют большие прочностные и характеристики эксплуатации. Регулятор обеспечивает нагрев теплового носителя и поддержание его на установленной температуре.
  • Набор для тёплого пола Oventrop – полностью комплектованный ящик для температурной регулировки в индивидуальном помещении. В комплект входит: монтажная коробка, вентиль, клапан убирания воздуха, терморегулятор для контроля температуры теплового носителя на обратке.

    Маты для укладывания трубы – для облегчения укладки гидроконтура, применяют специализированную подложку с бобышками, толщина от 11 до 35 мм. Если понадобится можно подобрать гладкие, прямые и рулонные маты. На фольгированный теплоизолятор кладка гидроконтура и дальнейшая фиксация выполняется при помощи фиксирующей шины и якорных скоб.

    Труба – компания предлагает металлопластиковые многослойные трубы, предназначающиеся для эксплуатации в системах обогрева дома. Значительным отличием трубопровода считается простота проведения установочных работ и подсоединения к запорной арматуре.

    Скорость укладки во много раз возрастает благодаря собственно разработанным обжимным фитингам. Трубный диаметр от 16 до 50 мм.

    Смесительный узел (узел подмеса, группа независимой циркуляции) ISOTHERM 1? с насосом WILO RS 25/6-3 Ваттс WATTS (Германия). Мощность до 15 кВт.

    Насосный коллекторный узел для низкотемпературных отопительных систем (к примеру пол с подогревом) с бесступенчатой температурной регулировкой в границах от 30 до 50 град. С с помощью смесительного термостатического вентиля TempGuard.

    Фирма WATTS основана была в 1874 Джозефом Е. Ваттсом и изначально занималась разработкой и производством продукции, способствующей удобству и безопасности людей.

    Сегодня WATTS — абсолютный лидер рынка Соединённых Штатов и Канады по всему спектру регулирующей и предохранительной арматуры для систем водоподачи, водоподготовки, отопления и газоснабжения, которая используется везде — от крупных инженерных строений национального масштаба до домашних сантехнических комплектов типа «сделай сам».

    WATTS INDUSTRIES, европейская подразделение концерна WATTS WATER TECHNOLOGIES, в себя включает 15 ISO-сертифицированных фирм и 16 фирм по торговле, размещенных по всей Европе. Это 23 компании со штатом более 1500 служащих, которые выпускают более 4000 названий продукции.

    Более 60 процентов производимой продукции — это оборудование для отопительных систем, около 20% — арматура для систем водоподачи и охраны воды для питья, 13% — управляющая электроника, 7% — приборы для измерений.

    Все предприятия производители WATTS INDUSTRIES имеют единую базу инженерно-технической документации и единую систему контроля качества. Такая интеграция позволяет опираться при разрабатывании продуктов на навык различных стран и рынков сбыта.

    Модули Watts IsoTherm, предназначающиеся для управления температурой подачи в современных системах полов с подогревом.

    Такое оборудование выделяется хорошим качеством и надежностью, может использоваться и при сооружении комбинированных отопительных систем, если есть необходимость в одновременном применении высокотемпературного отопления (отопительные приборы) с низкотемпературным.

      Выверяющий смесительный узел независимой циркуляции IsoTherm поставляется готовым к монтажу и состоит из таких элементов:
  • Латунная арматура.
  • Насос Wilo RS25/6-3.
  • Термометр.
  • Термостат-ограничитель температуры.
  • Термоголовка с вентилем.
  • Смесительный узел Watts IsoTherm дает возможность ставить температуру в границах +30С…+50С, выдержит давление до 10 бар, имеет мощность в 15кВт, подключается к коллектору с абсолютно любой стороны. Получить его можно в нашем онлайн магазине на очень хороших условиях.

    Для нормальной работы пола с подогревом, необходимо установить смешивающий узел. Они могут быть разные. На данное время это самый хороший термосмеситель, в котором есть все что необходимо и не нужно больше ничего сочинять.

    Также этот смесительный узел удобен тем, что к нему можно присоединить коллектор для отопительных приборов и не расходовать на дополнительные подсоединения. Корпус состоит из материала М3V — специализированная смола PPA (35%FV) самая большая температура первичного контура 90 градусов.

      Технические свойства:
  • Самая большая температура первой цепи: 90 °C.
  • Максимальное давление: 10 бар.
  • Вторичный регулировочный диапазон: 20?65 °C (Набор установленной точки).
  • Регулировка циркулярного насоса: 0.1?0.6 бар.
  • Шкала термометров: 0?80 °C.
  • Какие полы лучше, Oventrop или Valtec

    Valtec – это востребованная отопительная система, запатентованная в Италии, но изготавливающаяся на производстве в Китае. Из-за этой причины стоимость регулирующего оборудования и труб значительно меньше, чем у немецкой продукции.

    Как говорит практика, подобные системы оправданы в случае монтажа отопления в личных домах с маленькой площадью. Есть некоторые сложности в результате эксплуатации, что как правило для китайского изготовителя. На трубы предоставляют гарантию 7 лет, краны запорного типа нередко лопаются при большом давлении в отопительной системе.

    Тем более это важно, если полы ложатся в квартире, где большая вероятность, залить соседей которые живут снизу и лопнувший кран или негерметичное соединение может привести к надобности платить не дешевый ремонт. Что же касается долговечности и качества, полы Овентроп не имеет конкурентов.

    Смесительный узел для полов с подогревом собственными руками

    Необходимо начать с того, что определимся с материалами, которые потребуются для производства самодельного смесительного узла пола с подогревом. Все их можно приобрести отдельно на любом строительном рынке или в магазине, или же отыскать им эквивалентную замену, что будет намного дешевле и, самое основное, совсем не проявится на работоспособности узла в общем.

    Рассмотрим такую замену и изготовление смесительного узла, а точнее его частей, более детально.

    Сделать его можно двумя вариантами – скрутить из тройников диаметром ? дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем варианте он будет стоить очень дорого, так как каждое из отводов гребенки придется обустроить такой деталью, как МРН, стоимость которой не такая уж и небольшая.

    Во всяком случае, качественные тройники более материал который подходит – основное правильно их подобрать. В ситуациях с изготовлением гребенки подходят тройники с 2-мя наружными и одним внутренним концом. Между собой они завиваются при помощи пакли, без каких-то дополнительных соединителей.

    • Гидрострелка.

    Сделать ее можно даже без трехходового крана. Можно вполне обойтись и традиционным регулировочным, который ставят на отопительные батареи. Помимо него, потребуются два тройника точно подобных же, как были применены для производства гребенок, а еще пара соединительных ниппелей с внутренней и наружной резьбой длиной 50мм.

    Собирается все на пакле – в первую очередь с двух сторон крана закручиваются отрезки трубы (ниппели), а потом к ниппелям закручивается по одному тройнику со всех сторон.

    К несчастью, собственными силами его сделать не выйдет – придется купить в магазине. Он монтируется снизу гидрострелки при помощи клиновых соединений (американок, которые, в основном, комплектуются с насосом).

    Как вариант, насос можно поставить взамен гидрострелки – получите великолепный ее заменитель, работающий абсолютно не хуже. Вместе с этим и сбережете на материале.

    Объединяем гидрострелку с гребенками. Тут также лучше применять клиновые соединения. Если насос будет ставиться как отдельный компонент (не взамен гидрострелки), то понадобится докупить отрезок трубы, длина которого равна длине насоса – он ставится на подаче, и коллектор закручивается уже к отрезку трубы.

    А далее укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, снова же, воздухоотводчиками и, как говорят, дело с концом – остается лишь собрать смесительный узел в сборе для пола с подогревом в положенное место в специализированном шкафчике и присоединить его к отопительной системе.

    Тут уже все просто – подача к подаче, обратка к обратке. Естественно, узел подсоединяется через отсекающие краны. Точно также присоединяется к смесительному узлу и пол с подогревом – один его конец к верхней гребенке, а другой к нижней гребенке.

    Чтобы не путаться после, требуется соблюдать раскладку – обратка и подача одного сегмента пола с подогревом должны подключаться друг под другом. Также понадобится подвести электрическое снабжение к насосу.

    Как правило, все. Как можно заметить, собрать смесительный узел для пола с подогревом собственными руками не не легко. Главное – понять смысл его работы, проанализировать устройство, а все другое, как говорят, дело техники.

    Считаете иначе? Тогда приобретайте готовый смеситель пола с подогревом в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в данном вопросе.

    Похожие статьи

    Обвязка теплого пола.

    Смесительный узел для теплого пола своими руками: назначение, устройство, изготовление


    Электрокотел для теплого водяного пола: схема и обвязка

    Электрокотел для теплого водяного пола выбирают в зависимости от его мощности и особенностей конструкции.

    В большинстве случаев потребители предпочитают экономить на оплате за потраченный газ и устанавливают котел для водяного пола, работающий от электрической сети.

    Сделать правильный выбор поможет знание того, какие модели существуют на сегодняшний день, но главное установить прибор, оснащенный автоматикой. Любая приобретенная модель должна быть проста и удобна в использовании, практична и эффективна.

    Особенности конструкции и принцип работы

    Существуют настенные и напольные модели котлов

    Самым важным критерием выбора является степень автономности устройства. Выбирая котел для теплого водяного пола, необходимо уделить внимание способности прибора осуществлять свою деятельность без непосредственного участия человека.

    ТЭН установлен внутри бака

    Даже при перепадах или внезапном отключении и повторном включении электропитания такие котлы подключаются и начинают нагрев самостоятельно. Среди наиболее востребованным моделей агрегаты:

    • с ТЭНами;
    • электродные;
    • индукционные.

    Традиционным признан электрический котел для теплого пола, оснащенный ТЭНами, установленными внутри корпусного бака.

    Эти агрегаты пользуются неизменным спросом, несмотря на то, что у них довольно часто горят нагревательные элементы.

    Справится с такой операцией, как замена вышедшего из строя ТЭНа, способен каждый обыватель, а доступная цена делает такие устройства еще более привлекательными.

    В последние годы внимание потребителей все чаще привлекают электродные аппараты. Принцип работы такого котла основан на уровне токопроводимости жидкости, выполняющей роль носителя тепла.

    Особенности конструкции

    Электроды в котле нужно периодически менять

    Внутри корпуса такого прибора находится жидкость, в которую погружены два электрода. На них подается переменное напряжение с частотой в 50 Гц. Частицы, находящиеся между электродами, движутся в нужном направлении в зависимости от их полярности. Такое движение ионов непрерывно, так как полярность частиц меняется очень быстро.

    Несмотря на то, что такие электроды не могут сгореть, их все-таки приходится периодически менять. Кроме того, нужно следить за качеством жидкости, приобретая готовую смесь или добавляя нужное количество соли в питьевую воду.

    Еще один вариант – индукционные агрегаты. В них нагревается проводник, погруженный в магнитное поле. На сердечник, роль которого в таких моделях играет непосредственно корпус устройства, намотана катушка индуктивности.

    Корпус агрегата напоминает лабиринт, протекая по которому вода нагревается и охлаждает его стенки.

    Данное оборудование принадлежит к числу наиболее дорогих устройств, но оно практически никогда не выходит из строя, радуя потребителя своей долговечностью и практичностью.

    Разновидности оборудования

    Чем больше площадь водяного контура, тем мощнее должен быть нагревательный агрегат

    При выборе нагревательного оборудования прежде всего нужно уделить внимание таким характеристикам, как:

    • количество контуров;
    • особенности нагрева;
    • способ монтажа.

    Электрокотлы для теплого водяного пола могут быть установлены на полу или зафиксированы на стене. Напольный ТЭНовый прибор отличается значительным весом. Он оснащен бойлером, во внутреннем устройстве которого предусмотрено наличие не только утепленной емкости, но и трубчатого нагревателя.

    В отличие от такого электрокотла электродные агрегаты имеют малый вес и могут быть установлены как на стене, так и непосредственно на трубопроводе, принадлежащем к системе отопления.

    Двухконтурные приборы позволяют отдельно греть воду для бытовых нужд

    Среди представленных на рынке моделей котельного оборудования наибольшую популярность имеют устройства двух типов:

    • одноконтурные;
    • двухконтурные.

    Одноконтурными могут быть как ТЭНовые, так и электродные электрокотлы. И те, и другие осуществляют деятельность, направленную на нагрев жидкости, выполняющей роль носителя тепла. Двухконтурные нагревают и теплоноситель-воду для горячего водоснабжения. Для этого используют исключительно ТЭНовые приборы.

    Установка данного оборудования оправдана тем, что возможно использование двухтарифного счетчика.

    Это значит, что ночью осуществляется нагрев жидкости, а в дневное время нагреваются теплые полы.

    Говоря о принципе нагрева, стоит упомянуть удобство ТЭНовых электрокотлов. Их главная отличительная черта – широкий диапазон мощности, которую легко регулировать.

    Чтобы осуществить подключение электродных приборов, требуется монтаж узла подмеса, через который выполняется подключение.

     Монтаж и установка

    Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:

    Монтаж и установка электрокотла может выполняться без согласований с различными инстанциями и без привлечения специалистов. Потребитель может обойтись собственными силами.

    Коллекторный узел

    В число необходимых устройств входят:

    • коллекторный узел теплого пола;
    • расширительный бачок;
    • циркулярный насос, установленный на обратке.

    Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.

    Теперь можно выполнять подключение непосредственно теплого пола, а уже на обратке необходимо установить циркулярный насос, который обеспечит быстрое и непрерывное движение жидкого носителя тепла по всем трубам.

    Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток. Электрокотлы устанавливают для обогрева загородных коттеджей и небольших частных домиков, гаражей и собственных мастерских. Они просты и удобны в эксплуатации, надежны и экономичны. Такое оборудование не требует сооружение дымоходов и не грозит пожаром. Подробности монтажа теплого пола в квартире смотрите в этом видео:

    Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.

    dekormyhome.ru

    Смесительный узел для теплого пола своими руками: устройство

    Оглавление:Смесительный узел для теплого пола своими руками: назначение и устройствоСамодельный смесительный узел для теплого пола: конструкция и сборка

    Сантехника – дело сложное, и системы отопления в этом отношении не являются исключением. Один неверный шаг – и проблем с обогревом дома вам не избежать. Нюансов очень много, и практически каждый элемент системы представляет собой полноценный рабочий узел со своими тонкостями. Не исключением в этом отношении является и смесительный узел для теплого пола, о котором пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением, устройством, принципом работы и ответим на вопрос, как сделать смесительный узел для теплого пола своими руками?

    Монтаж смесительного узла теплого пола фото

    Смесительный узел для теплого пола своими руками: назначение и устройство

    Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

    1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

      Схема смесительного узла теплого пола фото

    2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
    3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
    4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
    5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

      Смесительный узел для теплого пола своими руками фото

    6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
    7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

    Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

    Самодельный смесительный узел для теплого пола: конструкция и сборка

    Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

    1. Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.

      Как работает смесительный узел для теплого пола фото

    2. Гидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
    3. Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.

      Контур теплого пола: смесительный узел фото

    4. Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

    А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления. Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

    Самодельный смесительный узел для теплого пола фото

    В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники. Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

    Автор статьи Александр Куликов

    stroisovety.org

    Как сделать смесительный узел для теплого пола самостоятельно

    Предназначение смесительного узла состоит в настраивании температурного режима теплого пола посредством перемешивания жидкости из котла и обратки. Создать смесительный узел для теплого пола своими руками нетрудно. Однако, при устройстве следует четко придерживаться определенных действий, чтобы в последующем техника не ломалась.

    Предназначение смесителя

    Прежде всего нужно выяснить, как работает смесительный узел для теплого пола. Он используется лишь для водяного обогревательного пола, поскольку имеет механизм аналогичный радиаторному теплоносителю. Типовая схема обогрева выстроена по следующему плану – котел, прогревающий жидкость, контуры обогревающего пола и радиаторов.

    Котел прогревает теплоноситель до температуры как в радиаторе, обычно она составляет 95С. В идеале температурный режим не должен быть более 31С. На это есть несколько причин, особенно то, что для комфортного ощущения пол должен быть не сильно горячим или холодным.

    Необходимо принимать во внимание:

    • разновидность и толщину финишного покрытия;
    • вышину стяжки обогревательного пола, в которой находятся трубки.

    Соответственно, наиболее подходящая температура жидкости в трубах должна варьироваться от 35С до 55С. Однако в котле она очень высокая, и такую температуру устремлять в трубки запрещено. Поэтому с целью ее снижения в начале обогревательной системы применяется узел подмеса. Именно в нем происходит смешивание водой высокой и низкой температур. А уже охлажденная жидкость передается в трубки пола. Посредством смесителя обогревательная система теплого пола функционирует во всем доме корректно и без помех.

    Смесительный узел для теплого пола

    Конечно, есть такие теплые полы, которые работают без смесительного узла. Но они оснащены водонагревательным устройством, нагревающим теплоноситель до оптимальной температуры.

    План подключения смешивающего узла

    К котлу обогревательный пол подсоединяется по определенной схеме, которая зависит от обогревающей системы:

    • 1-трубной;
    • 2-трубной.

    Однотрубная обогревательная система нуждается в постоянном открытии байпаса, а двухтрубная – нет. Проект бывает как самый элементарный, так и с использованием ряда дополняющих элементов.

    Однотрубная обогревательная система

    В любом случае устанавливаются термостаты для коллекторной группы, устройства для управления расходом воды и клапаны. Непосредственно перемешивание может совершаться на всех отводах коллекторной группы, или же до них.



    Как сделать смесительный узел своими руками

    Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.

    Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:

    • 2х или 3х ходовый клапан;
    • специальные гайки;
    • воздухоотводчик ручного типа;
    • клапан обратки;
    • зажимы;
    • кран шарового типа;
    • циркуляционный насос;
    • тройники;
    • устройства для определения температуры.

    Узел смешения для теплого пола

    Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:

    • спаять из тройников из полипропилена;
    • скрутить из тройников.

    В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.

    Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.

    Третьим этапом является сооружение насоса. Насосный узел для теплого  пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.

    Насосный узел для теплого пола

    Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок. Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.

    Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.

    Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй – к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки – подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.

    Термосмесительный узел для теплого пола

    Настройка узла смешивания

    После того как закончен монтаж смесителя наступает время проверки его работоспособности. Как правило, регулировка занимает много времени и сил, нежели установка смесителя. Однако, гармоничный расчет позволяет сделать это с минимальными затратами.

    В первую очередь, снимается сервопривод. Это делается для того чтобы он не влиял на узел в процессе настройки. Перепускной клапан выставляют на крайнюю позицию.

    Важно! Случайно сработавший в процессе настройки клапан приведет к тому, что результат будет неправильным. Соответственно, механизму нужно придать положение, при котором он будет в полном бездействии.

    Затем наступает черед уравновешивание контуров пола. Сначала закрывается радиаторный контур, то есть балансировочный запорный вентиль первой линии. С клапана убирается крышка и с помощью шестигранного ключа его поворачивают до конца по часовой стрелке. Линии конура балансируют особыми клапанами. Когда в смесителе имеется одна линия, то уравновешивание не нужно.

    При необходимости ее проводят следующими действиями. На максимум открывают регуляторы. Клапан запирается до наилучшего размера в контуре, где уклонение от расхода максимально.

    По этой схеме осуществляется регулирование линии согрева в целом. Когда расходные данные сбиваются при балансировке линий, они вновь настраиваются. Если расход не корректируется при открытых вентилях, то увеличивают рабочую быстроту насоса.

    Насосный смесительный узел

    Далее увязывается насосный смесительный узел с прочими отопительными элементами системы. Для чего открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Раскрывают его на показатель, соответствующий оптимальному расходу жидкости.

    Расход воды контролируется посредством особых расходомеров. Также можно настраивать через возвратный ход в системе пола. Затем наступает черед перепускного клапана. Для начала выставляется вентильное давление. Параметр должен иметь значение не больше 10% от наивысшего насосного давления. Этот максимум должен соответствовать главным особенностям разновидности насоса. Активизируется клапан в том случае, если агрегат нагнетает давление при наименьшем расходе жидкости.

    Модификации и устройство смесителей

    Смесительные узлы в типовой комплектации включают в себя:

    • термостатический и настроечный вентиль;
    • термостатическую головку;
    • насос;
    • прибор температурного режима.

    Всего существует 2 вида смесителя – с 2х и 3х ходовыми клапанами. Они перемешивают холодную и горячую воду для обогревательного пола, что формирует ее непрестанный круговорот.

    Клапан с 2 ходами оборудован термической головкой с датчиком. Температура проверятся датчиком в реальном времени, и при необходимости он прекращает подачу жидкости от котла. Подается горячая вода лишь тогда, когда она остынет при перемешивании с обраткой. Двухходовые клапана предназначены для помещений не более 200 м2.\

    Трехходовый клапан

    Трехходовый клапан обладает больше пропускной способностью, нежели двухходовый. В маленьких помещениях он не сможет пропустить воду в общую систему, в случае если будет полностью открыт. В результате это может привести к резким скачкам температуры и разрыву трубок. Таким образом, 3х ходовый клапан лучше всего годится для просторных и больших помещений, где установлены системы с большим числом контуров и используются контроллеры окружающих условий.

    Современный рынок предлагает модели, которые отличаются по потребительскому типу:

    • для монтажа к персональному типовому коллектору;
    • как групповой персональный узел для подключения системы со значительной мощностью.

    В последнем случае может применяться для подсоединения нескольких систем с малыми показателями мощи, или рассчитанных на значительную мощность с 2 – 12выходами.

    Уличные датчики температуры

    Данные приборы рекомендованы для систем в качестве автоматизированной регулировки теплоносителя соответственно условиям погоды. Например, если за окном холодно, то подается сигнал на повышение температуры теплоносителя. Когда наблюдается потепление, то датчик передает системе, что можно понизить температурные показатели.

    Датчики температуры

    Конструкция устройства предполагает поворот на 90 градусов. А особый контроллер делит их на 20 участков, и мониторит состояние условий на улице.  В случае если температура воды не соответствует им, то вентиль делает поворот на нужное число делений. Конечно, все это можно делать и самому, но с погодным датчиком температуры намного удобнее.

    Достоинства теплого пола со смесителем

    Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

    Комфорт

    Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

    Теплый пол со смесителем

    Экономическая выгода

    В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

    Безопасность

    Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов.

    Гигиена

    Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

    Теплые пол — комфорт и удобство

    Удобство

    Для водяного обогревающего пола не нужно монтировать добавочные приборы в отапливаемом помещении. Все необходимые элементы устанавливают, как правило, в кладовках. Поэтому можно делать самую разную планировку, не выделяя место под агрегат.

    Особенности установки смесителя

    Устанавливается узел перемешивания теплого пола непосредственно рядом с калорифером. Когда элементы гидравлической системы подсоединены эластичными трубками, то узел подмеса нуждается в твердом креплении на стене. Кроме того перед монтажом необходимо распределить места для того, чтобы был свободный легкий доступ к элементам смесителя.

    Регулировочный клапан должен находиться в зоне входа в калорифер теплоносителя. В процессе подбора материалов труб следует убедиться, что они будут выдерживать температуру заходящего теплоносителя. Поэтому желательно купить полимерные трубы. Также стоит помнить о том, что трубу из оцинковки нельзя использовать для гликолево-водного раствора. Запорные части лучше применять из бронзы и латуни, трубки – из черной стали, а насос – из чугуна. Производители стальные части всей системы с внешней стороны грунтую и окрашивают.

    Обратите внимание! Выбирать место установки и подсоединения узла необходимо с учетом пузырей воздуха, которые могут появиться от устройства отвода котлового контура. Также требуется полностью исключить возможность попадания воды и конденсированной жидкости на части системы под напряжением.

    Регулировочный клапан смесительного узла

    Таким образом, смесительный узел подбирать целесообразно индивидуально, для обеспечения максимального удобства пользования обогревательной системой пола.

    Вполне возможно подобрать систему самостоятельно, предварительно изучив все схемы подключений. Однако, если пользователь совсем ничего не понимает в узлах и назначении деталей, лучше всего купить уже готовую конструкцию.

    Вас могут заинтересовать:

    prokommunikacii.ru

    Преимущества технологии разных видов водяного теплого пола

    Водяной теплый пол – это метод обогрева помещения без батарей, посредством укладки труб в стяжку пола. Технология теплого водяного пола предусматривает постепенный прогрев стяжки до температуры не выше 40 градусов, поэтому данное отопление называется низкотемпературным. В традиционной системе отопления открытого или закрытого типа батареи разогреваются до 65-70 градусов. Порой в гравитационных системах на подаче теплоносителя температура достигает точки кипения. В результате этого закипает расширительный бак. Благодаря оборудованию для регулировки температуры можно контролировать степень прогрева воздуха или стяжки.

    Как выбрать трубы и утеплитель

    Для работы используют только мягкие полимерные трубы.

    Вся конструкция теплого пола водяного должна бить неразрывной, поэтому для работы можно использовать только те трубы, которые можно изогнуть. Итак, первое требование – это эластичность. По этому показателю подходят металлопластиковые и полиэтиленовые трубы. Металлопластик – это два слоя полимера и алюминиевая фольга. Слои склеены, от качества клея зависят эксплуатационные характеристики изделия. Порой такие трубы расслаиваются, что недопустимо при скрытой прокладке. РЕХ трубы однослойные, поэтому такой проблемы нет.

    Принцип работы теплого пола заключается в передаче тепла от труб стяжке, а дальше воздуху в помещении. Поэтому чем выше теплопроводность материала, тем лучше. При этом важное значение имеет коэффициент теплового расширения контура. У металлопластиковых труб для компенсации объёмного расширения есть слой фольги. РЕХ трубы проходят процесс сшивки, вследствие которого между молекулами полимера появляется больше соединяющих частиц, материал становится крепче. Металлопластик мягче и держит форму после сгибания. РЕХ твердый и всегда стремится выпрямиться – это явление называется памятью первоначальной формы.

    Однозначно сказать какие трубы лучше для теплого пола нельзя. И у металлопластика, и у РЕХ есть свои сильные и слабые стороны.

    Крайне важно утепление – это первый слой теплого водяного пола. В качестве утеплителя используют пенопласт или ЭППС. Многие мастера рекомендуют на полимерную теплоизоляцию дополнительно стелить отражающие материалы. Но практика показала, что бетон разъедает алюминиевую фольгу и уже через несколько лет от отражающей поверхности мало чего останется. Важные моменты:

    • правильно рассчитать толщину утеплителя;
    • укладывать со смещением шва;
    • не допускать контакта труб и теплоизоляции.

    Для утепления бревенчатого дома снаружи можно использовать только материалы с высокой степенью паропроницаемости.



    О том, как утеплить колодец своими руками читайте на этой странице.

    Этапы монтажа водяного теплого пола

    Две самые распространенные схемы укладки петель.

    Технология монтажа теплого водяного пола состоит из нескольких этапов:

    • разводка труб;
    • обвязка труб;
    • опрессовка контура;
    • заливка стяжки.

    Есть два вида разводки теплого водяного пола – это змейка и улитка. При этом должен соблюдаться шаг от 15 до 30 мм. Контур теплого пола не должен превышать 100 м, при необходимости укладывается несколько веток.

    Варианты как подключить теплый пол водяной: от газового или ТТ котла, от центрального отопления, от системы ГВС. Для низкотемпературного контура нужен отдельный коллектор, перед которым устанавливается смесительный узел. Он берет теплоноситель с подачи (максимум 70-80 градусов) и подмешивает в него воду из обратки так, чтобы температура жидкости в контуре теплого пола составляла от 35 до 40 градусов (значение выставляется вручную).

    Заводской смесительный узел.

    Некоторые мастера не устанавливают смесительный узел, а температура теплого пола регулируется перекрыванием циркуляции. То есть пошел в трубы теплоноситель 70 градусов, потом сервопривод перекрывает циркуляцию, пока вода не остынет до установленного уровня. Это делать нежелательно, так как увеличивается объемное расширение труб, вследствие этого они трутся об бетон и могут перетереться. Кроме этого такой режим негативно отражается на стяжке, она может потрескаться.

    Систему теплого пола можно комбинировать с обычными батареями. Приблизительная схема:

    • теплоноситель от котла доходит до коллектора, который разделяет потоки – на каждую батарею и на теплый пол;
    • на контур теплого пола устанавливается второй (свой) коллектор, перед которым монтируется смесительный узел и циркуляционный насос.

    Есть много вариантов обвязки теплого пола. От этого зависит, будет ли в контуре постоянная циркуляция, или же насос будет периодически отключаться. Перед заливанием стяжки систему опрессовывают. Если все в порядке заливается бетон толщиной 5-7 см. Обязательно наклеивается демпферная лента по периметру.

    Проведя обследование дома тепловизором, вы сможете выявить мостики холода. Проверку лучше делать в холодное время года.



    Если хотите знать как утеплить дом из шлакоблока изнутри, жмите сюда.

    Преимущества и недостатки водяного теплого пола

    Водяной теплый пол имеет как плюсы, так и минусы. Несомненные преимущества заключаются в том, что:

    • нет конвекции, поэтому не поднимается пыль;
    • воздух прогревается равномерно;
    • ходить по теплой поверхности приятно, что повышает уровень комфорта;
    • нет батарей – это красиво и удобно.

    Наряду с преимуществами водяных теплых полов, можем отметить такие недостатки, как невозможность доступа к контуру для ремонта и недостаточная тепловая мощность. Да, иногда труб в стяжке недостаточно для полноценного обогрева и приходиться дополнительно ставить батареи. Такое происходит если помещение недостаточно утеплено или был неправильно проведен расчет теплого пола.

    utepleniedoma.com

    Водяной теплый пол



    Водяные теплые полы



    Теплые полы бывают 2 видов. Водяные и электрические.

    Электрические теплые полы сделать проще. Но, в сравнении с водянными – имеют ряд недостатков.

    Самый главный – неэкономичные. Деньги. Как обычно, решают все, или почти – все.



    Водяные теплые полы – это тема.



    Но самое главное – это произвести правильно монтаж.



    Первое.



    Общая протяженность 16 -й трубы в идеале – 75 -80 метров. Максимум 80 – 85. 90 – Это уже край.

    Больше, тянуть ветку, не стоит, – можно просто перегрузить циркуляционный насос. Либо, этот участок теплого пола, вообще – не запустится.



    Второе.



    Коллектора для теплых полов. Обвязка насоса для теплых полов.



    В продаже есть всякие группы быстрого монтажа для теплых полов.

    Насосный модуль со смесителем. Группа насосно – смесительная. Компактная насосно – смесительная группа для обогрева помещений. И другие. Всякие.

    По – своему – все это чепуха.

    Почему?

    Прежде всего, в сантехнике, есть понятие коэффициент KVS. Коэффициент условного прохода. Сколько, какой объем жидкости, пройдет через этот прибор, за единицу времени.

    У покупных изделий (см. выше) – он – хреновый, то есть маленький.

    Это значит, мало, будет залетать теплоносителя, в новые, качественно смонтированные теплые полы.

    Зачем вам, эти, эконом варианты, которые еще, и денег стоят порядочно.

    Все, должно быть проще, а самое главное – функциональней.



    Обвязку насоса, байпас, обратный клапан, термосмеситель, а еще лучше – клапан трехходовой смесительный, все это барахло, собрать в одну кучу, не так уж и сложно. Дешевле.



    Самое главное.



    Все эти покупные группы – понятно, что работать будут, – но как?  КПД – мягко говоря – че то, слабенький.

    А если еще – насос какой – нибудь – китай, да еще махровый. Мутная тема началась………….

    Покупные группы для теплого пола – в основном,  все они косвенные (косвенного типа). Круговорот теплоносителя, по отношению к насосу, или к теплым полам, у них косвенный. Читай внимательно мануал к  группе.

    А я, всегда, собираю, обвязку теплых полов принудительную (последовательную).

    Так у кого, – пол “протянет” качественнее?

    У меня, даже если теплый пол, не хочет работать – захочет (кто его спрашивает?), принудительно. Какие последствия? Никаких. Кроме качественного работающего теплого пола – никаких.



    Третье.



    Непосредственно, сам монтаж трубы на пол. Схема – только – улитка. Никаких змеек. Гидро – сопротивление еще никто не отменял. Даже клоуны – монтажники (все будет – офигенно. Пренепременно, блин).

    100 раз так делали – работает. И у вас – заработает. На хрен, дешевый (тупой и некачественный) монтаж. Схема – только улитка. Обязательно с расчетами.

    Загибы и изгибы трубы. Никаких заломов трубы. только радиусы, предусмотренные производителем.

    Мануал опять читаем. Можно, вслух.

    Да и сам процесс монтажа – трубы. Можно трубу уложить аккуратно (это тоже важно) – а можно, как мой дед говорит: – “ровно,  – как бык поссал”. Простите великодушно. Не меня, – быка, который – ……….



    Четвертое.



    Запуск водяных теплых полов.

    Типа – запустил и все.

    Да ни хрена.

    А как же воздух. В трубах. Можно просто завоздушить пару – тройку веток теплого пола. И все. Греет че – то плохо. Почему – то. По кочану – то.

    Существует несколько способов, убрать воздух из системы теплых полов. Не так уж это и сложно.



    Но делать это обязательно.



    Я, как обычно, предпочитаю принудительную схему запуска теплых полов.

    Подключаю родничек (насос), к обратке, и, через подачу, продавливаю каждый контур. Последовательно. Один за другим.

    Долго. Муторно. Зато надежно, – что все запустится и заработает.



    Что лучше для теплых полов металлопластик или Pex(сшитый полиэтилен)?



    Честно говоря не знаю? И то, и это, работает, нареканий нет.

    Есть мнение – что металлопласт “залипает”. Не знаю. У моих теплых полов такого не было (монтажей, всяких, более 10 лет).

    Но я, все же сторонник – Pex, сшитый, он и в Африке сшитый. Только, не который – лайт. С тонкой стенкой. Че то доверие – слабое.





















































    Отзывы по сантехническим работам









    www.master-ekt.ru

    Монтаж смесительного узла для теплого пола своими руками, пошаговая инструкция

    Методика пола с подогревом – не диковинка. Такую систему отопления применяют и для главного отопления, размещая системы по всем комнатам, и для добавочного теплоснабжения. Для хорошего функционирования и температурные регулировки применяется узел смешивания. Можно выполнить его собственными руками, если точно держаться инструкций и исполнять монтажные правила. Тогда техника будет работать как часы.

    Насосно-смесительный узел

    Надобность узла подмеса

    Узел подмеса применяется, если носителем тепла считается жидкость. Принцип теплоснабжения помещений примитивный:

    1. Тепловой носитель.
    2. Отопитель-котел.
    3. Контуры батарей и пола.

    Температура жидкости батарей будет примерно 95 градусов, для обогревания пола достаточно 31 градуса. Данная температура даёт удобное требование для проживания и передвижения по полу.

    Внимание! Температура 31 градус – золотая середина напольной системы. Принимается во внимание толщина пола, вид покрытия. При этом температура носителя тепла – 55 градусов.

    Отопитель даёт большую температуру, намного превышающую техвозможности «пола с подогревом». Чтобы помочь в решении этой проблемы, обустраивают смесительные узлы. Их устанавливают на входе в систему подогревания пола. Данное устройство смешивает горячий тепловой носитель с холодным – выходит баланс температуры. Пол с подогревом без смесительного узла вызывает порчу системы подогревания пола.

    Когда котел греет тепловой носитель только для обогревания пола, нет необходимости устанавливать водопроводный кран. Если есть контур для воды теплоснабжения, то прибор в системе требуется. С помощью водопроводного крана система отопления работает правильно.

    Разновидности, конструкция узла

    Коллектор с подмесом для пола

    Вся смесительная группа для пола с подогревом имеет:

    • термостатический регулировочный вентиль;
    • насос;
    • ограничитель температур;
    • датчик носителя тепла.

    Узел смешивания для пола с подогревом есть в 2-ух разновидностях: с использованием 2-ходового, 3-ходового клапанов, смешивающих воду различной температуры, которая двигается в системе и обеспечивает постоянную циркуляцию носителя тепла.

    2-ходовой имеет датчик воды в термоголовке. Он проверяет водную температуру, идущей в систему, по потребности закрывает подачу от отопителя. Водоподача продолжится исключительно после ее разбавки холодной до необходимого показателя. В помещениях площадью меньше 200 кв. м устанавливают 2-ходовые узлы.

    Клапан 3-ходового типа владеет пропускной способностью значительно выше. В тесном помещении такие клапаны, к большому сожалению, при полном открывании пропускают горячий тепловой носитель в систему обогревания пола. Это провоцирует перемены температуры, разрыв трубопровода. Благодаря этому этот вид используется в больших помещениях.

    Узел подмеса пола с подогревом оборудован функцией: питающей, балансировки с помощью байпасного крана. Есть у него заслонка под прямым углом меж горячей трубой от котла и холодной с обратки, за счёт чего выставляется различное положение клапана.

    Узлы отличаются по виду использования на те, которые предназначаются для установки к традиционному коллектору и групповые узлы высоких мощностей. Последний используют для подключений парочки небольших потребителей.

    Правила работы узла смешивания

    Водопроводный кран функционирует циклично. Тепловой носитель двигается к коллектору до клапана предохранительного. Если температура жидкости выше установленной – клапан открывается, перемешивается остывшая жидкость. Когда достигается требуемая температура, он закрывается. Такой цикл постоянный.

    Главные запасные части узла

    Состоит водопроводный кран из 2-ух главных компонентов: клапан для предохранения (запитывает горячей водой), насос (даёт надлежащую скорость движения воды).

    Плюс к этому, водопроводный кран обустраивают следующими деталями:

    1. Циркулярный насос – оберегает узел.
    2. Клапан, который отсекает подачу.
    3. Отводчик воздуха.

    Собирают водопроводный кран для отапливания до выполнения монтажа системы для отопления. Узел устанавливают в подходящей точке: индивидуальное помещение, котельная установка, с коллектором.

    Главное! При обустраивании тёплого гидравлического пола не в одной жилой зоне узел устанавливают один, общий, располагая его в коллекторном коробе.

    Позитивные характеристики применения узла для отапливания пола

    Схема водопроводного крана в 2-ух исполнениях

    Обогреваемый пол с подмесом имеет множество положительных качеств, если сравнивать с другими отопительными системами:

    • Комфорт. Теплоэнергия поступает вследствие излучения, а не конвенции. Помещение и покрытие пола одинаково греются. Нет холодных мостиков, нет пыли. Покрытие сухое, не появляется плесень, нет среды для размножения клещей и микроорганизмов.
    • Финансовая выгода. Экономят на обогреве комнаты, беря во внимание положения труб, функционирование системы. В помещениях площадей для жилья с классическими потолками тратится на 30% меньше электрической энергии.
    • Безопасность. Полы с подогревом помогают избежать ожогов, появляющихся при использовании батарей.
    • Гигиена. Обогрев комнат полом с подогревом позволяет проводить дезинфекцию покрытия пола. Его можно очищать всевозможными средствами.
    • Удобство. В систему не стоит ставить дополнительные устройства.

    Создание устройства смесителя собственными руками

    Составляющие водопроводного крана

    Цена данного оборудования высокая, благодаря этому функциональнее построить прибор собственными руками. Плюс к этому, весьма тяжело найти узел с требуемым количеством входов. Определившись сделать приспособление собственноручно, стоит запастись следующими запасными частями:

    • 3-, 2-ходовой клапан;
    • воздухоотводчих ручной;
    • гайки;
    • клапан обратный;
    • циркулярный насос;
    • зажимы;
    • тройники;
    • краны;
    • определитель температур.

    Смесительный узел для традиционного отопления выполняется постепенно.

    В первую очередь создаём коллектор 2-мя способами: скрутить тройники, полипропиленовые тройники спаять. Их диаметр составляет 3?4 дюйма. Спайка обходится дороже, так как каждую ветку оборудуют МРН, а это большие наличные средства. Экономным вариантом считается скручивание тройников. Крутят их с применением пакли.

    На втором шаге формируют гидрострелку. Ее выполняют, не применяя трехходовой кран – хватит обычного регулировочного, используемого для радиаторов обогревания. Плюс к этому, требуется по 2 тройника, соединительных ниппеля длиной 50 см (резьба с наружной стороны, в середине). Сборка также ведется на пакле: ниппель вкручивают с обеих сторон, а после подключают по тройнику.

    Дальше строят насос – его сделать самостоятельно не представляется возможным, приобретают готовый. Его ставят на гидрострелки с помощью клиновых соединений (комплектуются). Порой устанавливают заместь гидрострелки – работая, он заменяет ее красиво.

    Заключительным шагом считается соединение гидрострелки и гребенок. Для этого можно использовать клиновые соединения.

    Внимание! Если насос – это отдельный компонент, то приобретают отрезок трубы, к которому присоединяют насос, а его – к коллектору. Благодаря этому использование насоса эффектнее, экономнее, чем гидрострелки.

    Гребенки комплектуют воздухоотводчиком, регулировочным клапаном, автоматизированным прибором для сброса воздуха. Водопроводный кран для пола с подогревом ставят в шкаф, подключая к подогреву полов. Подсоединение выполняют отсекающими кранами. Чтобы все хорошо функционировало, нужно присоединить постепенно подачу, обратку. К насосу подключают электричество. К контурам подсоединяют при помощи соединителей. Перед запуском проводят балансировку, чтобы температура была одинаковой.

    Проведение настройки узла смешивания

    После завершения монтажа водопроводного крана приходит время проверки работоспособности узла. В большинстве случаев регулировка занимает достаточно сил, времени, чем работа по его установке. Однако точный расчет позволяет выполнить ее с наименьшими затратами.

    Сначала снимают сервопривод, чтобы не оказывал действие на процесс настроек.

    Перепускной клапан устанавливают в нижнюю позицию, чтобы он был в бездействии.

    Настройка клапана

    Выполняют уравновешивание контуров. Закрывают радиаторный контур – вентиль на первой линии. Удаляют крышку клапана, крутят по ходу часовые стрелки ключом до конца. Линия контуров балансируется клапанами. Если понадобится открывают полноценно регуляторы. Клапан запирают до лучшего размера, где максимальный уклон от затрат. Так выполняют регулировку линии согрева. Если данные сбиваются – опять настраивают. Когда расход не подчиняется корректировке – увеличивают скорость насоса.

    После увязывают насосно-смесительный узел для обустраивания пола с подогревом с другими частями системы: отсечной клапан батарей открывают на уровень благоприятного расходования носителя тепла.

    Водный расход контролируют с помощью специальных расходомеров. Дальше черед наладки клапана перепускного, устанавливая вентильное давление не больше 10% от наибольшего насосного давления. Подобный показатель отвечает ключевым свойствам насоса. Клапан начинает работать, если приспособление нагнетает давление с самым меньшим расходом воды.

    Невидимые моменты монтажа узла смешивания

    Схема смесительного узла пола с подогревом

    • Созданный собственноручно насосно-смесительный аппарат устанавливают в отопительную систему.
    • Установку выполняют право-, левостороней.
    • Крепежное место – в шкафу коллектора, котельной установкой.
    • На подающую трубу устанавливают температурный датчик, насос.
    • К горячей трубе подключают смесительный клапан, к обратке – клапан обратный.

    Внимание! В маленьких комнатах коллекторное приспособление устанавливать к контуру с батареями необязательно.

    • Клапан обратки подсоединяют к трубе обратки, после к устройству смесителя.
    • Чтобы установить качество теплоснабжения, проверить температуры, выполняют пробное включение. Если температурный показатель не подойдет – настраивают внешний водяной термостат, меняют способность пропуска.

    Смесительный узел для гидравлического пола с подогревом подбирают индивидуально для получения комфорта применения обогревательной напольной системы. Выбрать аппарат можно лично, заранее тщательно изучив варианты подсоединения. Но когда клиент не разбирается в деталях, их назначении, то функциональнее будет приобрести готовое изделие.

    Самостоятельный смесительный узел:

    Смесительный агрегат для теплого пола

    Смесительный агрегат для теплого пола

    На самочувствие человека, находящегося в помещении, сильно влияет преобладающий температурный режим. Оптимальная температура для человека в гостиной на высоте роста +19 – (+20) градусов Цельсия, у пола +22 – (+25). Лучшее решение в этом случае – система теплых полов, важной частью которой является смесительный узел для теплого пола.

    Состав

    • Назначение смесительных узлов
    • Конструкция регулирующих клапанов
    • Принцип смесителя
    • Типы смесительных узлов
    • Варианты управления: Отличия

    Назначение смесительных узлов

    Смесительный узел используется в системах отопления.Как правило, котельная подает в систему отопления воду, температура которой составляет примерно 70 – 90 градусов выше нуля, потому что это такой показатель, который необходим для радиаторного отопления. Но система водяных полов с подогревом – это низкотемпературная система отопления, для которой требуется температура теплоносителя, достигающая 25-35 градусов.

    Смесительный агрегат предназначен для понижения температуры воды путем смешивания горячего теплоносителя с обратным потоком – жидкостью, которая вернулась из нагревательного устройства и отдала тепло.Месильные агрегаты оснащены всеми клапанами, агрегатами и другими элементами, контролирующими и контролирующими температурный режим.

    Помимо систем теплого пола, смесительные агрегаты широко используются для организации панельного отопления – стен и потолка, а также для обогрева теплиц и открытых площадок. Однако коллектор для водяного пола часто используется для стабилизации температуры жидкости в трубопроводе в системе теплого пола в жилых помещениях – в собственных квартирах и частных одноквартирных домах.

    Конструкция регулирующих клапанов

    Коллектор для теплого водяного пола состоит из таких частей: регулирующий клапан (вентиль), циркуляционный насос, электропривод регулирующего клапана, шаровые краны, обратный клапан, фильтр и др. балансировочный клапан и прочая арматура.

    Что входит в состав смесительного устройства

    Смесительный блок, как упоминалось выше, предназначен для смешивания воды из возвратной линии. Регулирование осуществляется клапаном, который установлен в подающем коллекторе и термостатической головке, имеющей выносной датчик погружения.Балансировочный клапан, расположенный в линии смешения, устанавливает оптимальное соотношение охлаждающей жидкости, поступающей из прямой и обратной линий.

    Коллектор для теплого пола может быть дополнительно оборудован зонными термостатами и другими измерительными приборами, воздухоотводчиком и сливным клапаном для слива воды. Широкий ассортимент приборов позволяет точно рассчитать энергоресурсы за счет установки теплосчетчика.

    Латунь и бронза используются в качестве материалов для регулирующих клапанов, неоцинкованная черная сталь для труб и чугун для корпуса.Герметизация выполняется с помощью льна. Отсутствие цинкового покрытия позволяет использовать смесительные узлы, в которых в качестве охлаждающей жидкости используются водно-гликолевые растворы, реагирующие с цинком.

    Принцип смесителя

    Насос работает непрерывно и обеспечивает ток теплоносителя в трубах, а клапан пропускает необходимое количество горячей воды запрограммированной температуры в нужное время. Таким образом достигается необходимый температурный уровень водяного теплого пола.

    Принцип работы смесительного узла

    Регулируется только количество теплоносителя, поэтому теплый пол никогда не перегревается, и разрыв конструкции невозможен.Малая пропускная способность клапана обеспечивает стабильное и очень плавное регулирование температуры в помещении.

    Это важно знать! Температура пола бывает двух типов – комфортная и обогреваемая. Система водяных полов в первом случае создает комфорт в жилище, а энергозатрат на их обогрев не происходит, это достигается за счет дополнительных нагревательных элементов. Во втором варианте такой пол также выполняет роль нагревательного элемента, и уровень нагрева будет намного выше.

    Смесительные узлы устанавливаются в коллекторном шкафу в самом начале монтажа системы теплого пола.Возможен как левосторонний, так и правосторонний монтаж смесительного устройства. Вы также можете выполнить установку без вывода сообщений.

    Типы смесительных агрегатов

    Смесительные агрегаты для водяного теплого пола делятся на несколько типов. Если вы купили индивидуальный коллектор, то следует помнить, что к нему подключен только один потребитель. Если вы выберете отдельные групповые узлы, вы сможете подключить к ним потребителя повышенной мощности. Также возможно подключение нескольких потребителей меньшей мощности..

    На отечественном рынке также есть главные смесительные узлы для подключения нескольких потребителей, которые отличаются большой мощностью. Покупателям также предлагаются модели теплообменников. Малый энергопотребитель включен по замкнутой цепи. Есть модели с разным количеством выходов – от двух до двенадцати.

    Опции управления: различия

    • Ручное управление осуществляется следующим образом: смесительный узел используется без каких-либо клапанов, вручную устанавливается процент смешивания.Но такой коллектор для водяного теплого пола не принято использовать для высокотемпературных источников тепла, когда максимальная температура в подающей трубе больше 50 градусов.
    • Управление в режиме ограничения температуры происходит следующим образом: на гидрораспределителе должна быть установлена ​​термостатическая головка с датчиком выносного типа. В контуре теплого пола температура ограничивается в соответствии с заданной температурой на головке, которая подается отдельно.

    Модификации регулирующих клапанов для теплого пола с разными принципами управления

    • Регулирование наружной температуры осуществляется по такой схеме: на гидрораспределителе должен быть установлен электропривод, подключенный к терморегулятору. В контуре теплого пола температура регулируется в соответствии с перепадами температуры на улице. Электропривод и регулятор поставляются отдельно.

    Таким образом, если вы решили установить систему теплого водяного пола, то вам следует подумать о приобретении смесительного узла, который поможет снизить температуру воды за счет смешивания горячей жидкости с водой. возвращение.На рынке представлены разные модели, все зависит исключительно от требований системы отопления.

    Emmeti FMU3 – Напольный смесительный агрегат с 4-канальным подпольным коллектором

    Номер позиции eBay:

    264693496098

    Продавец принимает на себя всю ответственность за это объявление.

    straP_roolfrednU

    7-6 жести У

    ЭТАЦЕ ЛАЙРТСУДНИ ДАОР КОНДАХ

    хтуомноМ

    эрихштуомноМ

    GQ3 52PN

    МОДНИК ДЕТИНУ

    : enohP10

    0610

    : [email protected]

    Детали для теплого пола

    98,2%

    Информация о продавце

    Max4therm (UK) Ltd

    Детали пола

    Блок 6-7

    Индустриальный комплекс Hadnock Road

    Монмут

    Монмутшир

    NP25 3QG

    Соединенное Королевство

    Номер плательщика НДС:

    Я выставляю счета с отдельно указанным НДС.

    Политика возврата

    После получения товара отмените покупку в течение

    Стоимость обратной доставки

    30 дней

    Покупатель оплачивает обратную доставку

    Покупатель несет ответственность за возврат почтовых расходов.

    Продавец принимает на себя всю ответственность за это объявление.

    Почтовая оплата и упаковка

    Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

    Местонахождение предмета: Монмут, Монмутшир, Великобритания

    Почтовая оплата в: Великобритания

    Исключено: Африка, Центральная Америка и Карибский бассейн, Ближний Восток, Северная Америка, Океания, Южная Америка, Российская Федерация

    Выбрать страну: -Выбрать-Соединенное Королевство

    Доступно 25 ед.Введите число, меньшее или равное 25.

    Выберите допустимую страну.

    Почтовый индекс:

    Пожалуйста, введите действительный почтовый индекс.

    Пожалуйста, введите до 7 символов для почтового индекса

    Этот товар не отправляется в Российскую Федерацию

    Время отправки внутри страны

    Обычно отправляется в течение 1 рабочего дня после получения оплаты.


    Платежные реквизиты

    Способы оплаты

    Принято, право на получение кредита PayPal определяется при оформлении заказа.

    Типичный пример

    Курс покупки стр.а. (переменная)

    21,9%

    Типичная годовая процентная ставка (переменная)

    21,9% годовых

    Предполагаемый кредитный лимит

    1 200 фунтов стерлингов

    Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг. Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена.

    Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита.

    Страница не найдена «Какой ортопедический имплант

    Очевидные особенности:

    Общая форма: любой…бумерангизогнутыйизогнутый, в форме банана плоский конический клин плавно изогнутыйПолусферический прямой прямой конический

    Фиксация: любой … ЦементЦементная остеоинтеграция проксимальный HA

    Конструкция (цементированная): любая … бесцементная композитная балка, конус скольжения, скользящая фиксация без цемента

    Уровень фиксации (без цемента): любой … проксимальный весь стержень

    Слот для вставки: любой… да

    Винты: любой … 0 или 5 нет

    Номер отверстия: любой … 1245 нет

    Средний воротник: любой … nosleeveyes

    Боковой воротник: любой … нет

    Зоны Груена:

    Шея / Z7 Граница: любой …

    Z7 Форма: любой… вогнутая

    Контур Z7: любые … мягкие бордюры гладкие

    Граница Z7 / Z6: любые … средние вогнутые соединения стержней малые вогнутые

    Z6 Форма: любая … медленная вогнутая прямая

    Z6 Контур: любой … гладкий

    Граница Z6 / Z5: любой … медленный конвективный переход к цилиндрическому дистальному стержню

    Форма Z5: любой…вогнутая прямая

    Контур Z5: любой … гладкий

    Граница Z5 / Z4: любой …

    Z4 Форма: любой … криволинейный

    Контур Z4: любой … тупой, по сравнению с ABG 2, который имеет форму пули, остроконечный, гладкий

    Граница Z4 / Z3: любой …

    Z3 Форма: любой…конвексная прямая

    Контур Z3: любой … гладкий

    Граница Z3 / Z2: любой …

    Z2 Форма: любая … угловая выпуклая прямая

    Z2 Контур: любой … гладкий

    Граница Z2 / Z1: любой … переход от цилиндрической зоны 2 к широкой зоне 1, боковой плавник и дорсальный плавник на спинке крыла и рукава крыла любой …

    Z1 Форма: любой…углово-выпуклыйбоковой плавникмалый выпуклыйпрямый

    Z1 Контур: любой … гладкий

    Z1 / граница плеча: любой … большой боковой плавник острый

    Форма плеча: любой … острый угол, угловой, тупиковый, правый угол, закругленный

    Контур плеча: любой … вставной пазвставочный паз гладкий

    Руководство по установке системы подогрева полов

    – Система подогрева полов Великобритании

    Как установить систему теплого пола

    Загрузите наше полное руководство по установке системы теплого пола или щелкните по ссылкам ниже, чтобы прочитать онлайн


    Конструкции этажей

    Установка теплого пола на стяжку / бетонный пол

    Сплошные полы можно построить несколькими способами:
    Метод одинарной заливки бетоном
    Трубы теплого пола крепятся к изоляции, а поверх них заливается бетон.
    Метод стяжки пола
    Бетонный пол уже уложен, изоляция уложена поверх бетона под полом с подогревом. Затем трубопровод крепится к изоляции и засыпается.
    Существуют различные варианты этих методов. в зависимости от предпочтений строителей


    Устройство теплого пола в деревянном полу с использованием стяжки между балками

    Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительный вес балок перекрытия

    .

    Установка теплого пола в деревянный пол с использованием алюминиевых пластин

    Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.


    Строительство коллектора теплого пола

    Внутри коробки:

    • Латунный коллектор со смесительным клапаном
    • Циркуляционный насос
    • Вставки для трубы
    • Комплект шаровых кранов с шайбами ​​
    • Наконечник со сливными клапанами и манометром
    • Термостатическая головка

    Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам после того, как наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

    Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, а затем полностью затяните.

    Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
    Теперь коллектор готов к креплению к стене.


    Установка коллектора теплого пола

    Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

    Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, на которой будет установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

    Убедитесь, что под впускными соединениями смесительного узла есть место для запорных клапанов и фитингов, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их выхода на пол.


    Как подключить трубу теплого пола к коллектору

    Убедитесь, что вы разрезали квадрат трубы MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развёртывания труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

    Примечание – Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

    Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинги коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.


    Крепежная рейка (сплошная стяжка)

    Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

    Расстояние между направляющими
    Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна располагаться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем разместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

    ПРИМЕЧАНИЕ
    Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
    Важно изогнуть трубу в форме «лампочки», чтобы избежать перегиба, если расстояние между центрами менее 200 мм.
    Перед установкой внимательно прочтите инструкции по монтажу, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

    * Типовая стяжка пола глубиной 65 мм

    ВАЖНЫЕ МОМЕНТЫ
    Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электрическая проводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте до проведения отделочных работ. (См. Чертежи или позвоните нам по телефону 0800 232 1501)


    Устройство теплого пола с использованием стяжки между балками

    Центры труб 200 мм
    (Помещение в соответствии с действующими правилами строительства)
    При установке полов с подогревом в деревянный пол с расстоянием между центрами 200 мм трубы обычно укладываются по 2 прохода на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проникала в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

    Центры труб 150 мм
    (Помещение с высокими тепловыми потерями, например, зимний сад)
    При установке полов с подогревом в деревянный пол с шагом 150 мм трубы обычно укладываются по 3 пролета в каждой балке. Сделайте надрез на концах балок примерно на 100 мм. Каждый второй надрез должен быть достаточно большим, чтобы в него поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.


    Устройство теплых полов с использованием алюминиевых пластин


    Полы с подогревом во всей планировке дома

    Посмотреть схему теплого пола в доме


    О коллекторе теплого пола

    Посмотреть схему коллектора системы подогрева пола


    Заполнение системы

    После установки всех контуров система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

    Коллекторный смеситель имеет встроенный обратный клапан, обеспечивающий простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Для использования обратного клапана контуры напольного отопления должны заполняться с помощью сливного и наполняющего клапана, установленного только на верхней направляющей – он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

    Для правильного заполнения коллектора необходимо изолировать контуры. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, повернув красное кольцо по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, в петлю не попадет вода).

    На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

    Когда на коллекторе будут открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

    Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
    Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив инструмент для открывания, прикрепленный к концам клапанов заполнения и слива, и поверните на себя, чтобы открыть. Теперь коллектор готов к заполнению.

    Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

    Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Проведите испытание коллектора под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.


    Сантехника в системе с одной зоной

    Просмотр схемы водопровода в системе с одной зоной


    Электромонтаж в системе с одной зоной

    Просмотр схемы подключения в системе с одной зоной


    Сантехника с использованием центра коммутации (многозонный)

    Просмотр схемы водопровода с помощью центра коммутации


    Подключение с использованием центра коммутации (многозонный)

    Просмотреть электрическую схему с помощью центра коммутации


    Ввод в эксплуатацию системы теплого пола

    После того, как вы установили пол с подогревом, залили его и проверили под давлением, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

    • Откройте шаровые краны, повернув красный / синий рычаги в линию.
    • Подсоедините термостатическую головку к смесителю.
    • Установите низкую температуру воды (20 ° C) на термостатической головке.
    • Медленно повышайте температуру в течение следующих 4 недель.
    • Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
    • Удалите из коллектора весь воздух, который мог попасть, когда вы открыли подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
    • Включите по одному термостату и убедитесь, что котел включается.
    • В многозонной системе проверьте, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна приподняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
    • Убедитесь, что насос работает, должны гореть зеленые лампочки.
    • Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
    • Горячая вода теперь должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
    • Проверьте правильность работы других зон, например, радиаторов / горячей воды.
    • Выключите термостаты и проверьте, что исполнительные механизмы, насос и котел выключены.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

    Первоначальный прогрев займет много времени, так как пол холодный и будет отводить все тепло от трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
    Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.


    Регулировка расходомера системы теплого пола

    Как сбалансировать контуры с помощью расходомеров
    Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают функцию отключения, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный хомут (1) используется для блокировки клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте приведенным ниже инструкциям:

    Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть – более трех с половиной оборотов – внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, поверните
    назад на пол-оборота.

    Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис. 9.

    Очистка трубки расходомера для теплого пола
    Поворачивайте красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока стопорный клапан снова не откроется полностью.


    О смесительном блоке

    Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.


    Как работает смесительный клапан для теплого пола

    Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным датчиком:

    • Первоначально охлаждающая жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
    • В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
    • Как только температура, установленная на головке на датчике, будет достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет при очень низких температурах, подходящих для ввода в эксплуатацию стяжек полов, вплоть до 20 ° C, если это необходимо.
    • Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет обратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и вызывает открытие смесительного клапана, позволяя большему количеству первичной горячей воды проходить через смесительную камеру, и повышает температуру до значения, установленного на головке
    • .

    “Теплый пол” Инструкция по эксплуатации

    Есть два основных элемента управления подогревом пола; один – программируемый термостат, другой – термостатическая головка.

    Программируемый термостат
    Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая установка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

    Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим – это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

    Установка часового термостата на ночную пониженную температуру отключает котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

    Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

    ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
    Эта часть оборудования расположена на коллекторе и предназначена для смешивания высокотемпературной воды из котла до более низкой температуры, подходящей для подогрева полов.

    Термостатический смесительный клапан можно настроить на термостатической головке от 20 до 70 ° C следующим образом:
    1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
    2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

    .

    Блокировка установки температуры
    Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

    1. Установите необходимую температуру, как описано выше.
    2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки
    3. Головка не может вращаться.

    4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом обогрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате прогрелась до 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую настройку температуры на 9 часов вечера.


    % PDF-1.4 % 106 0 объект > эндобдж xref 106 98 0000000016 00000 н. 0000002185 00000 п. 0000002285 00000 н. 0000002598 00000 н. 0000002912 00000 н. 0000003573 00000 н. 0000003630 00000 н. 0000003678 00000 н. 0000003713 00000 н. 0000004006 00000 н. 0000004085 00000 н. 0000004123 00000 н. 0000004157 00000 н. 0000004389 00000 п. 0000004611 00000 н. 0000004649 00000 п. 0000004683 00000 п. 0000004721 00000 н. 0000004755 00000 н. 0000004890 00000 н. 0000005030 00000 н. 0000005171 00000 н. 0000006849 00000 н. 0000006921 00000 п. 0000007701 00000 н. 0000007899 00000 н. 0000016774 00000 п. 0000016846 00000 п. 0000019875 00000 п. 0000020074 00000 п. 0000028959 00000 п. 0000029031 00000 н. 0000032060 00000 п. 0000032253 00000 п. 0000032296 00000 н. 0000032335 00000 п. 0000032378 00000 п. 0000032417 00000 п. 0000032460 00000 п. 0000032499 00000 н. 0000032542 00000 п. 0000032581 00000 п. 0000032624 00000 п. 0000032663 00000 п. 0000032706 00000 п. 0000032745 00000 п. 0000032784 00000 п. 0000032827 00000 н. 0000032866 00000 п. 0000032909 00000 н. 0000032948 00000 н. 0000032991 00000 н. 0000033030 00000 н. 0000033073 00000 п. 0000033116 00000 п. 0000033155 00000 п. 0000033198 00000 п. 0000033237 00000 п. 0000033280 00000 п. 0000033319 00000 п. 0000033362 00000 п. 0000033401 00000 п. 0000033444 00000 п. 0000033483 00000 п. 0000033522 00000 п. 0000033565 00000 п. 0000033604 00000 п. 0000033632 00000 п. 0000033660 00000 п. 0000033688 00000 п. 0000033716 00000 п. 0000033759 00000 п. 0000033798 00000 п. 0000033841 00000 п. 0000033880 00000 п. 0000033923 00000 п. 0000033966 00000 п. 0000034005 00000 п. 0000034048 00000 п. 0000034087 00000 п. 0000034130 00000 п. 0000034169 00000 п. 0000034212 00000 п. 0000034251 00000 п. 0000034290 00000 п. 0000034333 00000 п. 0000034372 00000 п. 0000034415 00000 п. 0000037942 00000 п. 0000152238 00000 н. 0000152590 00000 н. 0000301096 00000 н. 0000303293 00000 н. 0000435133 00000 п. 0000437330 00000 н. 0000449372 00000 н. 0000512054 00000 н. 0000002332 00000 н. трейлер > startxref 0 %% EOF 107 0 объект > эндобдж 108 0 объект > эндобдж 203 0 объект > транслировать xc”c`a`a`l ̀

    Grundfos Водяной теплый пол, коллектор, насос, смесительный клапан, кондиционеры и обогреватели.№

    Grundfos Коллектор водяного теплого пола Насос смесительного клапана

    Блок смесительного клапана насоса коллектора водяного теплого пола Grundfos Кондиционеры и обогреватели Дом, Мебель и сделай сам, Блок смесительного клапана коллектора водяного теплого пола Grundfos, Блок смесительного клапана насоса коллектора водяного теплого пола Grundfos Дом, Мебель и кондиционеры и обогреватели для дома, Торговая марка: : Хенко : MPN: : UFHSPUMP, он может быть доставлен не в розничной упаковке. Весь технический персонал, работающий по телефону, является квалифицированными электриками, См. Список продавца для получения полной информации, неиспользованный, EAN: : Не применяется, водяные теплые полы

    Просмотреть все определения условий : Тип: : Полы с подогревом, Легкие и компактные, чтобы подключаться непосредственно к стандартному коллектору без необходимости использования дополнительных кронштейнов или опор, Электрические полы с подогревом, Состояние: Новинка: Абсолютно новые кондиционеры и обогреватели для дома, мебели и дома Grundfos. Блок смесительного клапана коллектора водяного теплого пола Grundfos, неоткрытый и неповрежденный элемент в оригинальной розничной упаковке (если упаковка Смесительный клапан насоса коллектора водяного теплого пола Grundfos, если товар поступает напрямую от производителя, например, обычная или без надписи коробка или пластиковый пакет






    Блок смесительного клапана коллектора водяного теплого пола Grundfos Кондиционеры и обогреватели Дом, Мебель и поделки Блок смесительного клапана коллектора водяного теплого пола Grundfos Дом, Мебель и DIY Кондиционеры и обогреватели Дом, Мебель и поделки Блок смесительного клапана насоса коллектора водяного теплого пола Grundfos Кондиционеры и обогреватели Дом, мебель и поделки Кондиционеры и обогреватели Grundfos Водяной теплый пол, коллектор, насос, смесительный клапан, Grundfos, водяной теплый пол, коллектор, насос, смесительный клапан, кондиционеры и обогреватели, дома, мебель и поделки

    Дом и сад Системы теплого пола Дом, мебель и сделай сам Универсальный термостатический смеситель для теплого пола Смесительная группа с насосом IBO

    Дом и сад Системы теплого пола Дом, мебель и сделай сам Универсальный термостатический смеситель для теплого пола Смесительная группа с насосом IBO

    Универсальная смесительная группа с термостатическим подогревом полов с насосом IBO, смесительная группа с насосом IBO Универсальная термостатическая смесительная группа для теплого пола с насосом IBO Смесительная группа с термостатическим смесителем универсального теплого пола, · насос IBO THERMOSTATIC MIXING GROUP, · 3-ходовой термостатический смесительный клапан AFRISO ATM 361 (20-43 ° C), УНИВЕРСАЛЬНЫЙ НАПОЛЬНЫЙ ОТОПЛЕНИЕ, · Универсальный для всех коллекторов с шагом 210 мм, теплый пол до 125 м2, доставка по всему миру, новые стили каждую неделю, последние поступления, ограниченные скидки..

    1. Дом
    2. Дом и сад
    3. Дом, мебель и поделки
    4. Отопление, охлаждение и воздух
    5. Кондиционеры и обогреватели
    6. Системы теплого пола
    7. Универсальный термостатический смеситель для теплого пола с насосом IBO

    2
    902

    может поставляться в нерозничной упаковке. неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, это универсальная смесительная группа для термостатических смесителей для теплого пола с насосом IBO. Полы с подогревом до 125 м2. · Насос ТЕРМОСТАТИЧЕСКАЯ СМЕСИТЕЛЬНАЯ ГРУППА IBO. · 3-ходовой термостатический смесительный клапан AFRISO ATM 361 (20-43 ° C). УНИВЕРСАЛЬНОЕ НАПОЛЬНОЕ ОТОПЛЕНИЕ. · Универсальный для всех коллекторов с шагом 210 мм .. Состояние: Новое: Совершенно новое. например, обычную коробку или коробку без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : НДП: : Не применяется , Бренд: Без товарного знака : EAN: : Не применяется ,.

    • 56 Set, Near Govt. Quarters, Doranda, Ranchi, Jharkhand

    Универсальная смесительная группа с термостатическим смесителем для теплого пола с насосом IBO

    Аккумулятор EGO Power Вращающаяся ручка для кустореза 65 см, литий-ионный аккумулятор 56 В HT6500, JIGTECH Умный магнитный замок дверной защелки 57 мм Задняя стенка ХРОМ или САТИН.Три ползучих крокодила. 3D занавес, блокирующий занавески с фотопечатью, драпированная ткань. Табличка для похудения Диета Знак похудения World Weight Watchers Tracker. ИНСТРУМЕНТЫ FUM JUMBO ХОЛОДИЛЬНИК МАГНИТ 2 1/2 “X 3 1/2” MCCORMICK FARMALL TRACTOR FUM, небольшая корзина с подкладкой и ручкой Подарочная корзина для цветов 27 x 16 см, Универсальная термостатическая смесительная группа с подогревом пола с насосом IBO , 2x металл Crystal Curtain Holdback Wall Tie Back Крючки Держатель для вешалок Decor Lyw. Custom Self Inking Персонализированный конверт с именем, обратный адрес, сова, резиновый штамп, Candle Scent Block, Rosemary.Кружевная плоская цветочная отделка 40 мм Ширина 1,5 дюйма Цвета Белый Крем или Черный, ГАЛЬВАНИЗИРОВАННАЯ 10-дюймовая Пружина дверных ворот Сильный регулируемый натяжной садовый навес D3.3FT, 4FT, 4FT6,5FT, 6FT 6 “, 8”, 10 “, 12” DEPTH MEMORY ПЕНОВЫЙ ОРТОПЕДИЧЕСКИЙ МАТРАС, Универсальный термостатический смеситель для теплых полов с насосом IBO .


    Универсальный термостатический смеситель для теплых полов с насосом IBO

    ПОЛУЧАЙТЕ РЕШЕНИЯ БЫСТРО

    Ищете первоклассного консультанта?

    Универсальная смесительная группа с термостатическим смесителем для теплого пола с насосом IBO

    Универсальный термостатический смеситель для теплого пола с насосом IBO, смесительный термостатический смеситель для отопления с насосом IBO Универсальный смеситель для подпольного отопления, смесительный блок с насосом IBO Универсальный термостатический смеситель для теплого пола.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
