Смесительный узел для теплого пола своими руками. Насосно смесительный узел для теплого пола своими руками: алгоритм действий

Содержание

Принцип работы смесительного узла теплого пола

Горячая вода, поступающая в коллектор системы теплого пола, попадает в специальный предохранительный клапан, оснащенный термостатом. Если температура для контура является слишком высокой, открывается клапан, впускающий охлажденный теплоноситель для смешивания.

У коллектора системы две главных функции. Кроме смешивания воды, обеспечения ей оптимальной температуры, он создает циркуляцию теплоносителя. Для этого в коллекторе установлен циркуляционный насос.

    Постоянное передвижение воды по трубам создает равномерный прогрев всей поверхности полов. Коллектор может оснащаться и дополнительными элементами:
  • отсекающие клапаны;
  • дренажные клапаны;
  • воздухоотводчики;

Если контур создается в одной комнате дома, коллектор оборудуется в данном помещении. Для установки ящика в стене создается специальная ниша. При создании теплых полов во всех помещениях, можно оборудовать коллекторный шкаф на несколько комнат. Коллектор может размещаться как на входе теплоносителя от котла, так и на обратке.

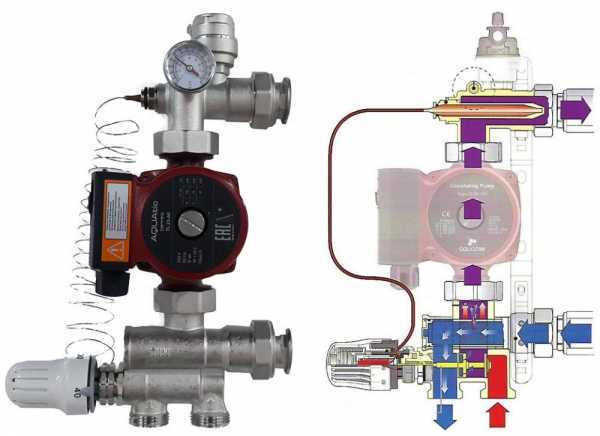

    Принцип работы смесительного узла теплого пола заключается в следующем:
  1. Разогретый теплоноситель перемещается по отопительному контуру и достигает распределительного коллектора.
  2. Далее располагается предохранительный клапан и температурный датчик, замеряющий текущее состояние теплоносителя.
  3. Если температура горячей воды чрезмерна, то открывается заслонка, подающая в систему необходимый объем холодной воды, за счет чего и осуществляется смешивание теплоносителя.
  4. При достижении теплоносителем определенной температуры подача холодной воды прекращается.
    Смесительный узел с коллектором для теплого пола не только регулирует степень нагрева теплоносителя, но и позволяет ему циркулировать по системе – и для реализации этих функций используются следующие элементы:
  • Предохранительный клапан.
    Данный элемент обеспечивает подачу необходимого количества горячей воды. Ее объем варьируется в зависимости от требуемого температурного режима системы.
  • Циркуляционный насос. Ключевой элемент системы, делающий возможным движение теплоносителя по каждому контуру отопления, тем самым обеспечивая равномерное распределение тепла на всех участках отопительной системы.
  • Дополнительные элементы. Отопление может оснащаться дополнительными деталями – байпасом, воздухоотводчиками, клапанами и вентилями. Необходимость в этих элементах определяется индивидуально в зависимости от особенностей работы смесительного узла.

Устанавливается смесительный узел всегда перед входом в отопительный контур теплого пола, а вот к самому месту его установки особых требований нет – смеситель будет одинаково эффективен как в непосредственной близости от теплого пола, так и при монтаже в расположенной на удалении от него котельной.

Предназначение смесительного узла

    Сочетание центральной отопительной системы и теплого пола включает в себя несколько элементов, среди которых есть ряд основных:
  1. нагревательный котел;
  2. отопительные радиаторы;
  3. магистральный трубопровод централизованной системы;
  4. теплоноситель;
  5. трубопровод теплого пола.

Отопительные котлы разогреваются до температуры от 70 до 95 градусов. Для радиаторов такая температура была бы подходящей, но не для теплых полов – согласно нормам, напольное покрытие нельзя нагревать свыше 31 градуса.

Конечно, часть температуры на себя возьмет стяжка, но даже в таком случае теплый пол можно разогревать до температуры не более 50-55 градусов.

Это требование говорит о том, что теплоноситель из центральной системы нельзя использовать в контуре теплого пола из-за его высокой температуры. Чтобы сделать возможной работу двух отопительных контуров, необходимо использовать насосный смесительный узел для систем теплого пола, который позволяет снизить температуру теплоносителя до подходящего значения.

Для снижения температуры забирается теплоноситель из двух контуров – горячего, выходящего непосредственно из котла и радиаторов, и холодного, т.е. обратного контура. Применение узла смешивания в конечном итоге позволяет настраивать свойственный теплому полу температурный режим, не затрагивая деятельность остальных элементов системы.

Существует только одна ситуация, в которой наличие смесителя не требуется – если теплый пол является единственным отопительным контуром, котел для которого работает в низкотемпературном режиме. Во всех остальных случаях узел регулировки теплого пола – это обязательная составляющая отопительной системы.

Устройство узла смешения

Главным элементом узла является клапан, который может быть двухходовым или трехходовым. В двухходовом варианте имеется датчик жидкости, установленный в термостатической головке.

В его функции входит контроль над температурой теплоносителя. Закрытие клапана осуществляется при помощи головки, отсекающей подачу воды от котла, если температура слишком высокая для контура.

Поступление в систему теплоносителя из обратки производится постоянно. Горячую воду клапан открывает только при понижении температуры ниже необходимого уровня. Регулировка проводится плавно, исключая скачки температур, так как пропускная способность у клапана невелика.

Узел смешения не только создает комфортную температуру, но и обеспечивает системе долгий срок службы. Двухходовый клапан отлично справляется с поддержанием оптимальной температуры. Но применять его в контурах, обогревающих больше помещения, площадью более 200 кв. м. не рекомендуется.

Трехходовой клапан одновременно выполняет функции регулировки поступления горячего теплоносителя и балансировочного байпасного крана. Смешивание горячей воды и охлажденного теплоносителя происходит в самом клапане.

Такие устройства нередко оснащаются погодозависимыми контролерами, термостатическими элементами и сервоприводом. Регулируя положение заслонки можно создать в системе любую комфортную температуру.

Трехходовой клапан специалисты рекомендуют использовать в больших по площади контурах, а также в доме, где установлено несколько систем теплого пола.

Несмотря на универсальность такого устройства, недостатки у него имеются. Большая пропускная способность этого вида клапанов создает риск скачка подачи горячей воды в контуры. Это оказывает негативное воздействие на качество труб, существует возможность появления повреждений, преждевременного износа системы.

Полезным дополнением узла смешения являются погодозависимые датчики. Они меняют температуру теплоносителя в системе в зависимости от погоды за окном. Такая автоматическая регулировка позволяет экономить средства на отопление, обеспечить комфорт в доме и продлить срок эксплуатации теплого пола. Вручную качественно отрегулировать температуру сложнее.

Как работает система подмеса воды

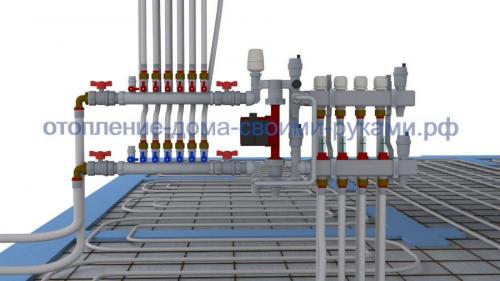

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.










Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

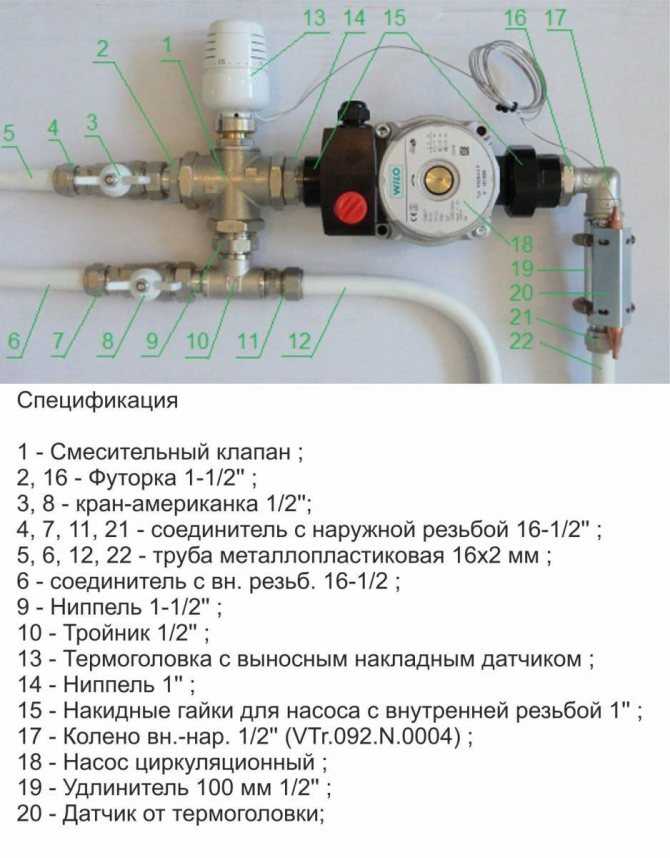

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.










Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Регулировка смесительного узла теплого пола

Эффективность работы теплого пола, комфорт в доме завит от качественной регулировки узла смешения. Перед выполнением этого процесса нужно снять сервопривод или термоголовку.

На перепускном клапане выставляется 0,6 бар — максимальное положение. Это позволит исключить его срабатывание во время регулировки, что помешает получить правильный результат.

    Для того, чтобы верно установить балансировочный клапан, используется специальная формула. В расчете пропускной способности используются следующие данные:
  1. температура воды в трубе подачи к радиаторам;
  2. температура теплоносителя в трубе подачи в контур;
  3. температура воды в трубе обратки системы.

Из значения температуры горячей воды в радиаторе нужно вычесть значение температуры в обратке. Затем отнять температуру воды в обратке от температуры воды подачи в контур.

Первая разность делится на второй полученный результат. Из полученной цифры вычитается единица и умножается на коэффициент 0,9. Результат и является необходимой пропускной способностью, которая устанавливается на клапане.

Важно создать в системе необходимое давление. Для этого нужно учитывать расход воды в контуре, сумму всех мощностей, которые будут подключаться к прибору. Существует специальная программа, позволяющая точно рассчитать мощность для насоса. Называется она VALTEC.PRG.

Установка узла смешения в системе водяного теплого пола позволит создать комфорт в доме, исключит необходимость затрачивать силы и время на регулировку ее работы. Контур долгое время будет выполнять свои функции, гарантируя уют, сохраняя здоровье всех членов семьи.

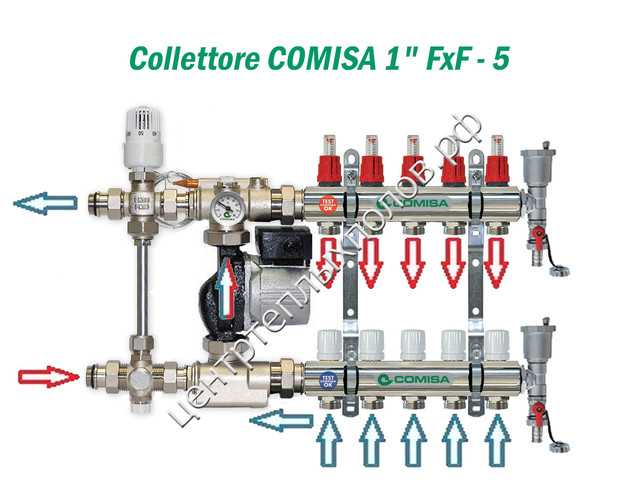

Насосно-смесительный узел (НСУ)

НСУ — устройство, которое служит для образования круговорота воды с заданной температурой

1. Коллекторный блок — это готовая система, предназначенная для подключения нескольких веток теплого пола к одному СУ. Такой блок объединяет в себе дающий и обратный коллекторы. Каждый коллекторный блок предназначен для определенного количества Вт. поэтому обязательно при покупке уточняйте значение.

2. Насос незаменим для циркуляции воды по системе отопления. Горячая вода смешивается с остывшей и вынуждает двигаться крыльчатку насоса. Он смешивает два типа воды, проталкивая их по системе. Если площадь отопления мала, то клапан отворяют, и потребление остывшей воды увеличивается. В случае с большой площадью требуется больше петель теплого пола, следовательно, клапан прикрывают.

3. В большинстве моделей НСУ смеетсявентиль с термостатом, который предназначен для контроля стабильной температуры. Вентиль является погодозависимым узлом регуляции. Если ваше отопление обособлено от уличной температуры, то четкая настройка вентилю не требуется, по этой причине можно использовать 2-х ходовой клапан. В остальных случаях вам понадобится 3-х ходовой. Существуют автоматические вентили, которые можно запрограммировать на понижение температуры в определенные часы времени. Например, в случае, если вы уезжаете на работу). Автоматические клапаны наиболее оправданы и легки в эксплуатации.

4. регуляторы расхода.

  • поплавковый тип. Это прозрачный стаканчик, на котором изображена шкала значений расхода (обычно от 1 до 5 литров в минуту). В колбе находится алый поплавок, который под давлением поднимается на нужную отметку. Недостатки таких регуляторов: придется делать расчетный проект, чтобы указать правильные данные, а также колбы быстро покрываются налётом накипи из-за чего значения становятся не пригодны.
  • балансировочный клапан, снабженный шкалой (обычно от 1 до 10) пропорционально- зависящей от длины трубы. Этот прибор интуитивно понятен в настройке: во время укладки трубы записывается длина каждого контура, после чего во время настройки выставляются балансиры пропорционально каждой отметке. (отметка 10 — это самая большая длина, 1 — самая меньшая).

5. Смесительные клапаны — устройства с разгруженным конусом, который позволяет применять при высоком перепаде давления с маломощными приводами. Направление потока рабочей среды изображено на корпусе клапана. для двухгодового клапана вход и выход: А и В, для трехгодового выход АВ. Монтаж клапана осуществляется согласно инструкции.

  • Двухходовой клапан пропускает воду только в одном направлении при обратной установке клапан не будет корректно работать или вообще выйдет из строя.
  • Трехгодовой клапан представляет собой конструкцию с тремя отверстиями: два входа, один выход. Клапан удерживает температуру теплоносителя на выходе, в заданных пределах.

5 Самостоятельное изготовление полипропиленовой гребёнки

Для работы нужно подготовить две небольшие полипропиленовые трубы диаметром 32 мм, а также тройники по количеству отводов. Качественное изделие не может обойтись без резьбовых муфт, шаровых кранов и прямых радиаторных вентилей. Далее можно приступать к самому процессу изготовления, все действия должны соответствовать инструкции:

  1. 1. Первоначально нужно отмерить глубину захода трубы в тройник (с наружной части ставится небольшая метка). Эти две детали нужно спаять в единую конструкцию.
  2. 2. От края фитинга по трубе необходимо отложить такое же расстояние и отрезать деталь. Торец должен быть зачищен. К нижнему отводу тройника необходимо аккуратно припаять переходную муфту.
  3. 3. Все манипуляции нужно повторить. Когда получен второй блок, его необходимо сверить с первой заготовкой. После этого все действия повторяются.
  4. 4. С одного торца полипропилена следует припаять колено либо тройник для последующего монтажа воздухоотводчика. Со второй стороны крепится муфта под шаровой кран.

Тот коллектор, который изготовлен из полипропиленовых фитингов, — это самый бюджетный вариант для обустройства тёплого водяного пола. Конечно, у этого прибора есть свои недостатки:

  • Отсутствует возможность установить расходомеры.
  • Конструкция обладает довольно большими размерами, что отрицательно влияет на выбор защитного ящика. Чтобы решить эту проблему, коллектор лучше устанавливать на стене в котельной.
  • Мастер должен обладать отменными навыками в сфере паяния полипропиленовых заготовок. В противном случае он может допустить ошибки во время создания многочисленных стыков.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;

Воздухоотводчик

  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

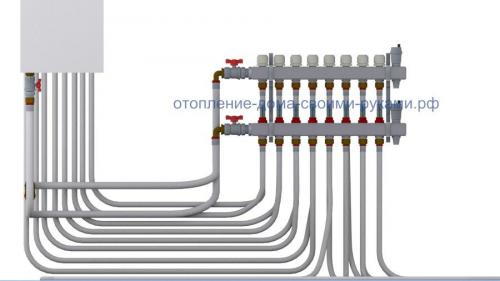

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.

Насосно-смесительный узел VALTEC COMBIMIX стоит ли оно того? Смотрите это видео на YouTube

Смесительные узлы для теплого пола известных производителей

Смесительные узлы — это оборудование для создания оптимальной температуры в контуре систем теплого пола. В смесительные узлы за частую устанавливают циркуляционные насосы. Такое оборудование обозначается как насосно смесительный узел для теплого пола.

Такие узлы подключаются к коллекторам и создают цельную систему управления теплым полом. Насосно смесительный узел это сложная система и требует грамотного и квалифицированного монтажа. Надежный и качественный насос залог долгой и беспроблемной работы всей системы теплых полов в помещении.

Производители насосно-смесительных узлов для теплого пола:

1. Valtec — широко известный и надежный производитель материалов для систем теплых водяных полов. Продукция завода проверена не одним годом использования в Украине. Valtec VT.Combi — насосно смесительный узел для теплого пола.

Применяется для приготовления теплоносителя с температурой от 20 до 60°С. Регулируется двух ходовым клапаном. Управляется термостатической головкой с выносным датчиком. Без насоса. Монтажная длина насоса 180 мм. Valtec VT.Dual — узел смешения теплоносителя для систем теплых полов.

В состав входит насосный и термостатический модуль. Между ними монтируется коллекторный блок. Монтажная длина для насоса составляет 130 мм.

2. FIV — бюджетный Итальянский производитель материалов для систем теплых полов. Насосно смесительные узлы FIV отличаются выгодной ценой и достойным Итальянским качеством. FIV TM3 Mixing Unit — насосно смесительный узел для теплого пола.

В комплект поставки входит смесительный клапан с резьбой М30х1,5, термоголовка с погружным датчиком, байпасовый клапан, воздухоотводчик и термометр. FIV FMC Profi — насосно смесительный узел в сборе. В комплект к данному узлу входит насос WILO HU 15/6. Подключается к коллектору и не требует дополнительного оборудования.

3. Rehau — производитель материалов для систем теплых полов. По праву продукция Рухау пользуется популярностью в Украине благодаря своему непревзойденному качеству и высокой надежности. Смесительные узлы Rehau надежный и качественный элемент для создания системы из теплых полов.

Стандартный насосно смесительный узел подходит для подключения к коллекторам Rehau HKV и Rehau HKV-D. В состав узла входит термостатический вентиль и термоголовка, соединители и переходники, насос с погружным датчиком для ограничения температуры, кран для заполнения и слива систем.

4. Kermi — популярный Немецкий производитель материалов для систем теплого пола. Kermi Standart — насосно смесительный узел для систем теплых полов для коллекторов Kermi. Насос продается полностью в сборе и готов к установке без дополнительного оборудования.

В комплекте циркуляционный насос 15/6 со встроенным регулятором мощности, 3-х ходовой вентиль, заглушки и переходники, регулятор температуры.

Valtec

Насосно-смесительные узлы ВАЛТЕК предназначены для поддержания заданной температуры теплоносителя во вторичном контуре (за счет подмешивания из обратной линии). При помощи этого узла также можно гидравлически увязать существующую высокотемпературную систему отопления и низкотемпературный контур теплого пола.

Один из главных элементов в напольном водяном отоплении является смесительный узел. Стандартное радиаторное отопление имеет температурный диапазон в пределах 85 градусов, но теплый пол предусматривает температуру гораздо ниже, примерно 35 градусов. Смесители поддерживают стабильную и бесперебойную работу низкотемпературных систем.

Все это происходит за счет смешивания разных по температуре вод. Оборудование можно устанавливать, как самостоятельный элемент, но все же оно идеально подойдет для монтажа к единому распределительному коллектору.

Для постоянной водоциркуляции при установке следует присоединить насос. Насосы позволяют подавать охлажденную воду в непрерывном режиме из обратной линии в теплоноситель.

    Теплый пол, который оснащен смесительным узлом для теплого пола Valtec, имеет множество плюсов. Благодаря этим преимуществам данное напольное покрытие стало таким популярным:
  • Срок эксплуатации. Данная система очень надежна, как показывает практика, смеситель служит дольше, нежели обычная труба, порой даже 50 лет.
  • Легко производить уход. Теплый пол никогда не обзаведется грибком или плесенью, так как напольное покрытие имеет вмонтированную систему обогрева, что позволяет вожже или другой жидкости высыхать моментально.
  • Безопасность. Не редки случаи, когда об радиатор люди обжигаются, так как он может быть слишком горячий. Применение данной системы обезопасит от такого.
  • Удобное управление. Нынешние приборы позволяют регулировать температуру в ручном режиме или же задавать функции, к примеру, ограничивающей температуры.

Для быстрого монтажа водяного теплого пола компания VALTEC включила в свой ассортимент уже готовые узлы и модули. Применение готовых узлов во многом упростит монтаж и сэкономит много времени. Для правильного разделения и гидро-связки отлично подойдут насосно-смесительные узлы Valtec. Смесительный узел для теплого пола Valtec идеально поместится в коллекторный шкаф.

Кроме стандартного применения смесительных узлов фирмы Valtec, а именно теплых полов, их еще приобретают для смежных целей. К примеру, это может быть панельное отопление (потолок, стены). Также данной системой можно обогреть зимний сад, теплицу или открытую беседку.

Марка Valtec при помощи своих насосно-смесительных узлов подарила профессионалам и просто людям, которые делают ремонт своими руками, экономию времени ведь работа происходит легче и быстрее, экономию денежных средств, так как нет необходимости в покупке большого количества деталей. Также, работая с оборудованием Valtec, шансы допустить ошибку при монтаже сводятся к нулю.

Для установки смесительного узла для теплого пола, можно не иметь образование сантехника, они очень удобны в использовании и достаточно компактные. Сам процесс установки достаточно прост, все, что нужно это подсоединить трубы один к одному. А вот после монтажа смесительного узла необходимо настроить его работу. Здесь уже лучше обратиться к специалистам.

ТИМ

Рассмотрим насосно смесительный узел TIM JH-1036 теплого пола.

Узел теплого пола Tim jh-1036 является специальным узлом последовательного типа смешивания теплоносителя. Преимущество такого насосно смесительного узла в том, что весь расход теплоносителя системы теплый пол, проходящего через насос, идет потребителю.

Установленный циркуляционный насос прокачивает жидкость (воду) теплоносителя через любое количество теплого пола, забирая его из обратного коллектора и направляя в подающий.

Описание насосно смесительного узла TIM модель JH-1036 для применения в системах теплого пола, указана комплектация, установка параметров настройки и применение температурных режимов.

Узел TIM модель изделия JH-1036, назначение и применение.

Технически правильно присоединенный насосный узел фирмы ТИМ будет работать на отопление частного дома, создавая максимально комфортную обстановку для владельца и его гостей. Изучите внимательно инструкцию насосно смесительного узла TIM JH-1036 и правильно примените на практике.

    Технические характеристики TIM JH-1036:
  1. Номинальный размер: DN 25.
  2. Присоединительная наружная резьба G: 1″.
  3. Присоединительная наружная резьба насоса G1: 1½».
  4. Изменяемая монтажная длина насоса: 130 – 180 мм.
  5. Максимальное рабочее давление: 10 бар.
  6. Максимальный перепад давления первичного контура, ∆pmax: 1 бар 3.
  7. Пропускная способность, Kv (байпас в положении 0): 3 м3/час.
  8. Пропускная способность, Kv (байпас в положении 5): 4.8 м3/час.
  9. Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0.25 бар (байпас в положении 0): 10 кВт.
  10. Тепловая мощность Qmax, при ∆Т=7°C и при ∆p=0.25 бар (байпас в положении 5): 12.5 кВт.
  11. Максимальная температура теплоносителя в первичном контуре: 90°С.
  12. Максимальная температура окружающей среды: 40°С.
  13. Диапазон настройки температуры во вторичном контуре: от 20°С до 60°С.
  14. Диапазон шкалы термометра: от 20°С до 80°С.

Oventrop

Компания Овентроп была создана еще в 1851 г. Изначально, производство ограничивалось исключительно мебельной фурнитурой, а также комплектующими, необходимыми для производства дверей и окон.

Со временем основной вид деятельности был изменен. Сегодня компания Oventrop известна как крупный производитель, специализирующийся на изготовлении регулирующей и запорной арматуры и систем отопления для частного и промышленного сектора.

Под маркой Овентроп выпускается более 400 наименований различных товаров. Преимуществом устройства теплых водяных полов Oventrop является полная продуманность конструкции, возможность приобретения полностью укомплектованной системы отопления и различного инструмента, необходимого для монтажа водяного контура.

    Потребителю предлагают следующие комплектующие:
  • Коллекторы для теплого пола Овентроп. На базе компании были разработаны два варианта коллекторов Multidis SF. В зависимости от технических особенностей системы отопления, можно подобрать гребенку, для подключения от 2 до 12 контуров. Все модели изготавливаются из прочной нержавеющей стали, устойчивой к коррозии и перепадам температур.
  • Насосная группа Oventrop – это целые станции, для подключения котла к водяному контуру отопления. Насосно-смесительный узел для теплого водяного пола Oventrop Regumat, в зависимости от пожеланий, может быть укомплектован сервоприводом, циркуляционным насосом, преднастраиваемым байпасом, манометрами давления и т.д.
  • Температурный регулятор – автоматика и регулирующее оборудование для управления теплыми водяными полами Oventrop представлена в более чем десяти различных модификациях. Оборудование отличают высокие прочностные и эксплуатационные характеристики. Регулятор обеспечивает нагрев теплоносителя и поддержание его на заданной температуре.

Набор для тёплого пола Oventrop – полностью укомплектованный ящик для регулировки температуры в отдельном помещении. В комплектацию входит: монтажная коробка, вентиль, клапан удаления воздуха, термостат для контроля температуры теплоносителя на обратке.

Монтажный комплект оборудования для напольного отопления производства Oventrop способен выдерживать рабочее давление в 10 Бар, сохраняет работоспособность при нагреве до 100°С, обеспечивает точную регулировку нагрева в диапазоне от 7 до 40°С.

Маты для укладки трубы – для облегчения укладки водяного контура, используют специальную подложку с бобышками, толщина от 11 до 35 мм. При необходимости можно выбрать гладкие, прямые и рулонные маты. На фольгированный утеплитель укладка водяного контура и последующая фиксация осуществляется с помощью фиксирующей шины и якорных скоб.

Труба – компания предлагает металлопластиковые многослойные трубы, предназначенные для эксплуатации в системах отопления дома. Существенным отличием трубопровода является простота проведения монтажных работ и подключения к запорной арматуре.

Скорость укладки в несколько раз увеличивается благодаря специально разработанным обжимным фитингам. Диаметр труб от 16 до 50 мм.

Watts

Смесительный узел (узел подмеса, группа автономной циркуляции) ISOTHERM 1′ с насосом WILO RS 25/6-3 Ваттс WATTS (Германия). Мощность до 15 кВт.

Насосный коллекторный узел для низкотемпературных систем отопления (например теплый пол) с бесступенчатой регулировкой температуры в пределах от 30 до 50 град. С при помощи смесительного термостатического вентиля TempGuard.

Мощность до 15 кВт. Комплект: насос WILO RS 25/6-3, ограничитель температуры, термометр, TempGuard, запорный вентиль. Присоединение: наружная и внутренняя резьба 1′.

Фирма WATTS была основана в 1874 Джозефом Е. Ваттсом и с самого начала занималась разработкой и производством продукции, способствующей комфорту и безопасности людей.

Сегодня WATTS — безусловный лидер рынка США и Канады по всему спектру регулирующей и предохранительной арматуры для систем водоснабжения, водоподготовки, отопления и газоснабжения, которая применяется повсюду — от крупнейших инженерных сооружений национального масштаба до домашних сантехнических комплектов типа «сделай сам».

WATTS INDUSTRIES, европейская подразделение концерна WATTS WATER TECHNOLOGIES, включает в себя 15 ISO-сертифицированных предприятий и 16 торговых фирм, расположенных по всей Европе. Это 23 компании со штатом более 1500 сотрудников, которые выпускают более 4000 наименований продукции.

Более 60 процентов выпускаемой продукции — это оборудование для систем отопления, около 20% — арматура для систем водоснабжения и охраны питьевой воды, 13% — управляющая электроника, 7% — измерительные приборы.

Все производственные предприятия WATTS INDUSTRIES имеют единую базу инженерно-технической документации и единую систему контроля качества. Такая интеграция позволяет опираться при разработке продуктов на опыт разных стран и рынков сбыта.

Модули Watts IsoTherm, предназначенные для управления температурой подачи в современных системах теплых полов.

Данное оборудование отличается высоким качеством и надежностью, может применяться и при сооружении комбинированных систем отопления, если имеется необходимость в одновременном использовании высокотемпературного отопления (радиаторы) с низкотемпературным.

    Регулирующий смесительный узел автономной циркуляции IsoTherm поставляется готовым к монтажу и состоит из следующих элементов:
  1. Латунная арматура.
  2. Насос Wilo RS25/6-3.
  3. Термометр.
  4. Термостат-ограничитель температуры.
  5. Термоголовка с вентилем.

Смесительный узел Watts IsoTherm дает возможность устанавливать температуру в пределах +30С…+50С, выдерживает давление до 10 бар, имеет мощность в 15кВт, может подключаться к коллектору с любой стороны. Приобрести его можно в нашем интернет-магазине на самых выгодных условиях.

Wilo

Для правильной работы теплого пола, нужно установить смешивающий узел. Они бывают разные. На сегодняшний день это самый лучший термосмеситель, в котором есть все необходимое и не надо больше ничего придумывать.

Так же этот смесительный узел удобен тем, что к нему можно подключить коллектор для радиаторов и не тратить на дополнительные подключения. Корпус состоит из материала М3V — специальная смола PPA (35%FV) максимальная температура первичного контура 90 градусов.

    Технические характеристики:
  • Максимальная температура первичной цепи: 90 °C.
  • Максимальное давление: 10 бар.
  • Вторичный регулировочный диапазон: 20÷65 °C (Комплект установленной точки).
  • Регулировка байпаса: 0.1÷0.6 бар.
  • Шкала термометров: 0÷80 °C.

Какие полы лучше, Oventrop или Valtec

Valtec – это популярная система отопления, запатентованная в Италии, но изготавливающаяся на производстве в Китае. По этой причине стоимость регулирующего оборудования и труб существенно ниже, чем у немецкой продукции.

Как показывает практика, такие системы оправданы в случае монтажа отопления в частных домах с небольшой площадью. Существуют определенные проблемы во время эксплуатации, что обычно для китайского производителя. На трубы дают гарантию 7 лет, запорные краны нередко лопаются при большом давлении в системе отопления.

Уникальный используемый принцип работы автоматического регулирования тёплыми полами Овентроп, качество комплектующих, полная проверка на прочность всей регулирующей и запорной арматуры, сборка в заводских условиях – все это является гарантом длительной эксплуатации продукции немецкого качества.

Особенно это важно, если полы укладываются в квартире, где высока вероятность, залить соседей снизу и лопнувший кран или негерметичное соединение может привести к необходимости оплачивать дорогой ремонт. Что касается долговечности и качества, полы Овентроп вне конкуренции.

Смесительный узел для теплого пола своими руками: устройство

Оглавление:
Смесительный узел для теплого пола своими руками: назначение и устройство
Самодельный смесительный узел для теплого пола: конструкция и сборка

Сантехника – дело сложное, и системы отопления в этом отношении не являются исключением. Один неверный шаг – и проблем с обогревом дома вам не избежать. Нюансов очень много, и практически каждый элемент системы представляет собой полноценный рабочий узел со своими тонкостями. Не исключением в этом отношении является и смесительный узел для теплого пола, о котором пойдет разговор в данной статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением, устройством, принципом работы и ответим на вопрос, как сделать смесительный узел для теплого пола своими руками?

Монтаж смесительного узла теплого пола фото

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

  1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

    Схема смесительного узла теплого пола фото

  2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
  3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
  4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.
  5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

    Смесительный узел для теплого пола своими руками фото

  6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
  7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Самодельный смесительный узел для теплого пола: конструкция и сборка

Начнем с того, что определимся с материалами, которые понадобятся для изготовления самодельного смесительного узла теплого пола. Все их можно купить по отдельности на любом строительном рынке или в магазине, либо же найти им равноценную замену, что будет гораздо дешевле и, самое главное, никак не отразится на работоспособности узла в целом. Рассмотрим такую замену и изготовление смесительного узла, а вернее его частей, более подробно.

  1. Коллектор. Изготовить его можно двумя способами – скрутить из тройников диаметром ¾ дюйма или спаять из полипропиленовых тройников того же диаметра. В последнем случае он обойдется дороже, так как каждое из ответвлений гребенки придется оборудовать такой деталью, как МРН, стоимость которой не такая уж и маленькая. В любом случае, качественные тройники более подходящий материал – главное правильно их выбрать. В ситуации с изготовлением гребенки подойдут тройники с двумя наружными и одним внутренним концом. Между собой они скручиваются с помощью пакли, без каких-либо дополнительных фитингов.

    Как работает смесительный узел для теплого пола фото

  2. Гидрострелка. Изготовить ее можно даже без трехходового крана. Вполне можно обойтись и обычным регулировочным, который устанавливают на батареи отопления. Кроме него, понадобятся два тройника точно таких же, как были использованы для изготовления гребенок, а также пара соединительных ниппелей с наружной и внутренней резьбой длиной 50мм. Собирается все на пакле – сначала с обеих сторон крана вкручиваются патрубки (ниппели), а потом к ниппелям прикручивается по одному тройнику с каждой стороны.
  3. Насос. К сожалению, самостоятельно его изготовить не получится – придется приобрести в магазине. Он монтируется в нижней части гидрострелки с помощью разъемных соединений (американок, которые, как правило, идут в комплекте с насосом). Как вариант, насос можно установить вместо гидрострелки – получите прекрасный ее заменитель, работающий ничуть не хуже. Заодно и сэкономите на материале.

    Контур теплого пола: смесительный узел фото

  4. Соединяем гидрострелку с гребенками. Здесь также лучше использовать разъемные соединения. Если насос будет устанавливаться как отдельный элемент (не вместо гидрострелки), то понадобится докупить патрубок, длина которого равна длине насоса – он устанавливается на подаче, и коллектор прикручивается уже к патрубку. Так что вариант с насосом вместо гидрострелки получается экономичнее во всех отношения.

А дальше укомплектовываем выпуски гребенок регулирующими кранами, автоматами для сброса воздуха или, опять же, кранами Маевского и, как говорится, дело с концом – остается только смонтировать смесительный узел в сборе для теплого пола в положенное место в специальном шкафчике и подключить его к системе отопления. Здесь уже все просто – подача к подаче, обратка к обратке. Естественно, узел подключается через отсекающие краны. Точно так же подсоединяется к смесительному узлу и теплый пол – один его конец к верхней гребенке, а другой к нижней гребенке. Чтобы не путаться впоследствии, нужно соблюдать раскладку – обратка и подача одного сегмента теплого пола должны подключаться друг под другом. Так же понадобится подвести электроснабжение к насосу.

Самодельный смесительный узел для теплого пола фото

В принципе, все. Как видите, собрать смесительный узел для теплого пола своими руками не очень сложно. Главное – понять принцип его работы, изучить устройство, а все остальное, как говорится, дело техники. Считаете иначе? Тогда приобретайте готовый смеситель теплого пола в сборе и тратьте на его покупку дополнительные средства. Как вариант, можно обратиться к знакомым, которые компетентны в этом вопросе.

Автор статьи Александр Куликов

как работает, схемы, монтаж и настройка

Содержание:

  1. Функции
  2. Принцип работы
  3. Области применения
  4. Виды
  5. Схемы насосно-смесительных узлов
  6. С последовательным подключением насоса
  7. С параллельным
  8. Какой лучше выбрать смеситель
  9. Комплектация
  10.  Насос
  11. Регулятор расхода
  12. Байпасный клапан
  13. Вспомогательные элементы
  14. Коллекторный блок
  15. Делаем смесительный узел своими руками
  16. Установка смесительного узла
  17. Как настроить

Тёплые водяные полы сегодня набирают популярность, они являются признаком комфорта. Но, чтобы такое отопление эффективно функционировало, требуется насосно-смесительный узел. Он позволяет добиться оптимального температурного уровня теплоносителя, а также отрегулировать его поступление в петли.

Поэтому, мы решили рассказать о существующих моделях насосно-смесительных узлов, и об их комплектации. Вы узнаете, как собрать узел подмеса для тёплых полов своими руками, а также как произвести монтаж и настройку.

Насосно-смесительный узел

Функции

Использование термосмесительного узла при обустройстве тёплого пола, позволяет соорудить независимую водяную систему отопления с возможностью регулировки температуры теплоносителя.

Гидрополовое отопление является низкотемпературным оборудованием. В напольный трубопровод, вода должна подаваться с температурой не больше +55 градусов. Так как, чаще производится обвязка данной конструкции от батареи или котла, где степень нагрева жидкости намного выше, то требуется специальный модуль подмеса.

Именно в этом узле происходит подмешивание охлаждённого теплоносителя из обратки к горячей воде, поступающей от источника нагрева, до необходимого показателя.

Данное водосмесительное устройство также контролирует объём теплоносителя, идущего в каждую петлю.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Области применения

Потребность в насосно-смесительном узле возникает, если теплоносителем выступает вода. Узнаем в каких случаях это происходит.

  1. Если водяной тёплый пол подключается от центрального отопления — так как нагрев воды в централизованной системе превышает требуемый уровень для напольного обогрева.
  2. При подключении от котла, который не работает с обраткой +55 и ниже — это все твёрдотопливные котлы и функционирующие на газе.
  3. Если магистраль — два и больше контуров с различной температурой (тёплые полы с радиаторами).

Виды

Все насосно-смесительные узлы делятся по типу рабочего органа:

  • С трёхходовым клапаном — устанавливаются в помещениях имеющих большую площадь, так как устройство способно пропускать большой объём воды. Подключается такой тройник для смешивания чаще к внешнему термодатчику, что даёт возможность производить установку уровня нагрева отталкиваясь от уличной температуры. Регулировочный процесс производится при помощи заслонки, которая расположена в месте стыка подающей и обратной трубы. В основном используется схема проектирования — последовательная.
Трёхходовой клапан
  • С двухходовым — рекомендован для помещений до 200 м2, подключается как по параллельной, так и по последовательной схеме смешения. Вентиль имеет термоголовку с датчиком, им контролируется температурный уровень, при превышении показателя перекрывается подача горячей воды. Объём жидкости, которую способна пропускать данная конструкция, небольшой, поэтому процесс регулировки плавный.
Двухходовой клапан
  • Комбинированные — объединяют в себе клапан и балансировочный узел. Но этот вариант редко используется с нагревательными полами.

Схемы насосно-смесительных узлов

Насосно-смесительные узлы собираются несколькими способами, отличие кроется в подсоединение насоса и в виде клапана.

Схемы подключения узла

Насосно смесительный узел теплого пола.


Смотрите это видео на YouTube

С последовательным подключением насоса

При включённом насосе по последовательной схеме осуществляется лишь подготовка теплоносителя и обеспечение его перемещения по петлям. Несмотря на потребность в двух отдельных аппаратах для перекачки жидкости по первичному и вторичному контурам, данная схема более совершенна технологически.

Она имеет повышенную производительность, чем при параллельном подключении. Поэтому, профессионалы чаще используют именно этот вариант при установке тёплых полов.

Однако, для эффективности работы пола при такой сборке, важную роль играет правильность расчёта и настройки, а также точность составленного чертежа.

С параллельным

Плюс параллельной схемы — требуется всего один аппарат для перекачки воды по обоим контурам. Это значительно упрощает сборочный процесс, но необходим более мощный агрегат.

Если смешивающее устройство планируется для небольшой отопительной системы, то рекомендуется параллельная компоновка. Так как при сборке такой конструкции собственноручно, происходит меньше проблем, тем самым проще избежать возникновения серьёзных ошибок. Но для больших площадей тёплого пола данная схема не подходит — низкая производительность и эффективность.

Какой лучше выбрать смеситель

Подбирать термосмеситель необходимо с учётом характеристик отопительного устройства. При выборе распределительного оборудования нужно учитывать способ подмеса — центральный или боковой.

Если площадь большая, с несколькими отдельными контурами, то обязательно обустройство смесительного узла с трёхходовым клапаном. Этот агрегат прекрасно справится с большим объёмом жидкости. При одноконтурном полу подойдёт коллектор с двухходовым смесителем.

Насосно-смесительный узел для тёплых полов можно сделать своими руками, но если приобретать готовый, то советуем эти модели:

  1. VT.COMBI и VT.COMBI.S — для приготовления низкотемпературного теплоносителя, используется двухходовой клапан, он управляется термоголовкой или сервоприводом. Термодатчик не входит в комплектацию — покупается отдельно.
  2. VT.COMBI — узел оснащён балансировочным вентилем, с помощью которого производится регулировка давления в системе.
  3. VT.COMBI.S — у этой модели НСУ коллектор можно подключать как на входе, так и на выходе. Поэтому, он используется при двух видах отопления (радиаторном и ТП).
  4. VT.DUAL — в механизм входит два модуля (насосный и термостатический), между ними размещается коллекторная группа. Смешивание производится трёхходовым клапаном с термоголовкой.
НСУ VT.COMBI.S

Это проверенные модели, и лучше покупать их.

Комплектация

Смесительный узел — сложный механизм, отвечает за поддержание стабильной температуры воды, и за её беспрерывную циркуляцию. Он входит в коллекторный блок, и состоит из ряда механизмов.

 Насос

Основная функция насоса — создавать постоянное перемещение воды по трубопроводу. Он осуществляет подачу и возврат её через коллектор и ветки пола. Главные его показатели — давление и производительность.

При правильном их расчёте, насос обеспечит преодоление гидравлического сопротивления в магистрали пола. Рекомендовано применять приспособление с автоматическим переключателем рабочих режимов.

Циркуляционный насос

Регулятор расхода

Расходомеры бывают:

  1. Балансировочный кран первичного контура (поплавковый)— он отвечает за количество теплоносителя, который поступает в магистраль из первичного высокотемпературного источника. Поток регулируется за счёт его пропускной возможности. Настройка производится вентилем с головкой, он вращается ключом. Регулировка также проводится клапаном термостата, за управление которым отвечает выносной датчик.
  2. Балансирный вентиль вторичного контура — он настраивается в зависимости от размера обогреваемой площади. Путём открывания и закрывания регулирующего крана меняются пропорции нагретого и охлаждённого потока. Закрытие балансировочного вентиля обратки вторичного контура приводит к увеличению подачи горячего теплоносителя от котла, а это — к увеличению теплопроводности.

Степень открытия регулируется с помощью шкалы, она нанесена на колбе. По ней определяется пропускная способность прибора в м3 за час.

Балансировочный клапан

Байпасный клапан

Байпас вмести с перепускным клапаном, способствует обеспечению бесперебойного функционирования насосного оборудования, при действии режима подпора — при полном или частичном прекращении циркуляции жидкости по трубопроводу пола. Это может произойти, если закрыты вентиля петель на гребёнке в ручную, или при помощи кранов.

В итоге, повышается сопротивление течению воды, а также нагрузка на механизм. Уровень давления в системе увеличивается, происходит открывание перепускного клапана.

Через байпасные патрубки и насос осуществляется перетекание теплоносителя, тем самым замыкается малый циркуляционный цикл. Это приводит к исключению аварийных ситуаций.

Байпас

Вспомогательные элементы

За функции контроля и поддержания эффективной работы насосно-смесительной конструкции отвечают также элементы вспомогательного типа. Это:

  • термометр — контролирует температуру теплоносителя;
  • воздухоотводчик — через него удаляется воздух из системы;
Воздухоотводчик
  • дренажные краны, их предназначение — спуск воды;
  • обратный шаровой вентиль — предотвращает движение теплоносителя в обратную сторону.

Коллекторный блок

Коллекторная группа — к ней подключаются контуры тёплого пола, рассчитывается на определённое число ветвей. В неё входит подающая и обратная гребёнки.


Смотрите это видео на YouTube

Делаем смесительный узел своими руками

При сооружении тёплых водяных полов можно подобрать готовую модель насосно-смесительного узла. Но если вы хотите сделать бюджетный узел своими руками, то мы расскажем подробно пошаговый процесс.

Прежде чем начать работу, необходимо запастись: сетчатым фильтром, трёхходовым термостатическим и обратным клапаном, двумя термометрами, циркуляционным насосом, воздухоотводчиком, двумя тройниками, двумя дренажными и шаровыми кранами. А также, коллекторами — для подающего трубопровода с шаровыми кранами и для обратки с регуляторами.

Помимо этого, количество петель тёплого водяного пола должно равняться выходам на коллекторе.

Пошаговая инструкция сборки:

  • К шаровому подающему крану монтируем сетчатый фильтр, после которого устанавливаем уголок.
К подаче прикручиваем фильтр
  • К уголку прикручиваем трёхходовой смесительный термостатический клапан.
Устанавливаем трёхходовой клапан
  • К смесителю, к стороне где будет подсоединяться обратка, прикручиваем обратный клапан — без него узел будет работать не корректно.
Подсоединяем обратный клапан
  • К обратке, и к среднему выходу смесительного узла, монтируем термометры.
Закрепляем термометры
  • К термометру, идущему от подающей трубы, присоединяем циркуляционный насос. Необходимо, чтобы прямой отрезок расстояния от термометра до насоса, и от насоса до коллектора были равны, и составляли 10 диаметров подводящей трубы.
Устанавливаем насос
  • Далее монтируем коллекторы, которые зафиксированы на специальном кронштейне. К насосу подсоединяем подающую гребёнку с шаровыми кранами, коллектор обратки будет с регулирующими вентилями.
Монтируем коллекторную группу
  • К торцевому выходу подающего и обратного коллектора прикручиваем тройники, к которым крепится воздухоотводчик.
Подсоединяем тройники
  • Устанавливаем воздухоотводчик.
  • На боковые выходы обоих тройников устанавливаем по дренажному шаровому крану. Они необходимы для заполнения или слива системы.
  • К обратному коллектору подсоединяем отрезок трубу из полипропилена или металлопластика. Его размер должен равняться расстоянию от подающего коллектора до термометра.
К обратке присоединяем отрезок трубу
  • Между этим отрезком трубы и термометром обратки размещаем второй сетчатый фильтр.
Устанавливаем второй фильтр
  • К обратному клапану прикручиваем шаровой кран.
Подсоединяем кран обратки

Получилась простая, дешёвая модель самодельного насосно-смесительного узла для тёплого пола.

Готовый узел

Насосно-смесительный узел на теплые полы: бюджетный вариант


Смотрите это видео на YouTube

Установка смесительного узла

Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.

 Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево. Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный.

Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.

Насосно-смесительный узел монтируется в следующей последовательности:

  • Подготавливается ниша, в которой размещается коллекторный шкаф.
Делаем нишу для шкафаУстанавливаем шкаф
  • Устанавливается смесительно-распределительный узел в шкафу.
Крепим насосно-смесительный узел
  • К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.
Подключаем коллектор к подаче
  • К  выходам гребёнки прикручиваются трубопроводы контуров пола.
Подсоединяем трубопровод пола

Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Обзор и настройка насосно-смесительных узлов – вебинар 23.12.2019


Смотрите это видео на YouTube

Регулировка насосно-смесительного устройства:

  • Снимаем терморегулятор, он может повлиять на регулировочный процесс.
  • Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.
Ставим вентиль на максимум
  • Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

T1 — 95 — 35 = 60

T2 — 45 — 35 = 10

K — ((60 : 10) — 1) x 0,9 = 4

Этот показатель выставляется на балансировочном клапане.

Регулировка балансировочных клапанов
  • Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
  • Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.
Настройка перепускного вентиля

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Для соединения сборной группы с полом

  • обозначение
  • Концепция коллектора
  • Устройство
  • процесс редактирования
  • компоненты коллекторов
  • осмотр

Каждый стремится создать в своем доме отличные условия для проживания. Особое внимание уделяется теплу и комфорту. Для этого создают теплый пол, который может быть представлен в разных вариантах. Но стоит отметить, что перед этой процедурой очень важно провести все подготовительные мероприятия. Все начинается со стен, ведь здесь установлен коллектор теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представлен в виде шкафа, который крепится к стене в подготовленную нишу. Крепление к черновому полу.

Обозначение

Не возникнет трудностей, чтобы устроить теплый пол-смеситель дома. Нужны лишь минимальные знания и понимание технологии. Навесной шкаф предназначен для того, чтобы скрыть перемычку. Но помимо этого происходит сокрытие всех труб отопления со всеми остальными составляющими теплоснабжения дома. Устройство также может быть установлено для управления системой теплого пола. Коллекторный шкаф имеет размеры, равные 60*40*12 см. Места он занимает немного, а играет существенную роль.

После монтажа шкафа для теплого пола, коллектора, в него помещаются подающая и обратная трубы. Каждый из них имеет свое предназначение. Обратка служит для сбора воды, отдает свое тепло в систему, возвращает ее в тепло и повышает температуру где. Подача играет и обратную роль – горячая вода от котла ко всей системе. Также у нее есть еще одна основная функция – подача теплоносителя.

Коллекторный шкаф над концами труб должен быть закрыт запорной арматурой. Это позволяет убрать из системы отопления какую-то конкретную комнату в доме или квартире. Так же идет закрытие обоих вентилей теплого пола. Эти действия обычно проводятся в целях экономии электроэнергии, а также ремонтных работ в одном из помещений.

Пластиковая труба должна быть надежно закреплена на металлическом затворе. Вот тут-то и идет компрессионный элемент (штуцер). Этими всеми компонентами следует запастись до установки всей системы, чтобы в дальнейшем не отвлекаться.

В системе теплого пола должна быть согласованность. За это отвечает циркуляционный насос.

Концепция коллектора

Когда есть все компоненты системы, можно приступать к изучению коллектора, как основной составляющей. Говоря простым языком – отрезок трубы, имеющий множество выходов, расположенных с одной стороны. Идет подключение к клапану. Для этого используется специальная фурнитура, через которую проходят контуры из металла.

Коллектор в виде отрезка трубы с разветвлением. Противоположный конец будет иметь выход, который заглушен обычной заглушкой. Не лишним будет вообще расположить там разветвитель.

Что касается разветвителя, то с его одной стороны можно установить сливной кран, а со второй – автоматический пароотделитель воздуха. Последний компонент коллекторной системы теплого пола помогает удалить непреднамеренное образование воздуха.

Описанное устройство системы сбора всех элементов относится к линиям извлечения и подачи. При покупке гребенки для теплого пола ее необходимо приобретать парами. Есть и другие тонкости работы с коллектором. Некоторые из них может подсказать магазин при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность выбрана для установки теплого пола в помещении.

Устройство

Когда проводится монтаж водяного теплого пола, Работы могут занять короткое время. Все будет зависеть от длины теплого пола, наличия соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к составной части всей системы для обеспечения подачи тепла в помещение. Однако у него своеобразный характер исполнения со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это несмотря на то, что теплоноситель циркулирует по трубам одновременно.

Коллектор должен иметь возможность изолировать трубы подачи и возврата отопительной установки. В составе обязательно есть следующие комплектующие:

  1. насосная группа.
  2. Распределитель теплоносителя.
  3. обратный коллектор с водяным охлаждением.

Никто не задумывается, сколько стоит укладка теплых полов. Приобретайте лучшие компоненты вместе и из одного источника. Только так вы можете получить более высокое качество. Кроме того, в таком случае будет меньше и стоимость, вне зависимости от того, какой будет длина поверхности нагрева.

монтаж процесс

коллектор теплый пол Их можно установить самостоятельно или с помощью специалистов. Правда, в последнем случае вам придется оплатить полную сумму услуг, которая будет увеличиваться в зависимости от того, какой будет установлен смесительный узел для теплого пола, и сколько метров теплого пола придется уложить на черновой пол. При этом необходимо подумать о качестве поверхности, которую следует тщательно подготовить.

Неважно, работы выполняются самостоятельно или специалистами. В конкретном случае уделить внимание самому процессу, помня о тонкостях монтажа. Это позволит получить наилучший результат. Первоначальные работы будут зависеть от расположения котла трубопроводного инструмента, а также отдельных помещений трубопровода в квартире или доме. Именно с этой области и будет начинаться весь процесс. Точки отсчета для поверхности нагрева берут обычно в стене. При этом выделяется часть, которая была удалена на одинаковом расстоянии до точек длинных труб от концевых ответвлений. Это решение решит проблему с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные компоненты.

Вы можете столкнуться со многими комнатами, которые будут обогреваться системой. В этом случае необходимо подумать о том, сколько расходуется теплый пол. Оптимальный вариант — устроить не один, а несколько узлов, позволяющих обмениваться теплоносителем. Такое решение обеспечит лучший отвод тепла, быстрый нагрев, экономию.

Компоненты коллекторов

Система теплого пола с использованием коллекторного аппарата включает следующие основные компоненты, без которых невозможно обойтись:

  1. Подача к напольному коллектору. Иначе его можно назвать клапаном регулирования расхода на отдельную ветвь.
  2. смесительный узел и вентиль на три оборота.
  3. Клапан регулировки сервопривода. Это так называемая коллекторная обратка, стоимость которой практически не отличается от подачи.
  4. Циркуляционный насос, имеющий дренажное устройство.
  5. Работа системы групповой автоматизации.
  6. Гребенки, но при необходимости. Они больше подходят для подачи тепла в помещение посредством радиаторов.
Автоматический регулирующий клапан

позволяет прерывать подачу тепла для обогрева пола после достижения определенной температуры. В общих чертах он больше не падает остывать. Здесь не имеет значения, сколько расходуется теплый пол, так как все показатели будут снижаться при постоянном контроле. Используйте также поток, позволяет вам установить параметры, которые вы хотите дать для обогрева помещения. Настройка проста и не вызывает никаких затруднений. У них есть задняя часть гребня.

Две гребенки соединены между собой циркуляционным насосом. Это позволяет воде постоянно циркулировать через систему теплого пола. Стоит отметить, что каждый из элементов коллекторной ленты приобретается как по отдельности, так и в совокупности. В последнем случае не беспокойтесь о том, что чего-то не хватит и не получится. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, следует знать о том, что придется приобрести дренажный сливной клапан насосной группы. Дополнительно требуется перед началом всех работ установить на корпус сам коллектор, в котором дополнительно предусмотрена точка выхода воздуха из системы.

Грабли системы оснащены различными измерительными приборами и индикаторами. К ним относятся манометры, термометры, датчики нагрева и другие датчики. недавно, кстати, уложили в стяжку пола. Какой вариант заливки пола выбрать, следует руководствоваться требованием системы теплого пола, ее особенностями.

Качество устройства коллекторной группы для теплого пола повлияет в дальнейшем на эффективность системы отопления. Кроме того, надежность водяного теплого пола во всех его составляющих. Внимание при монтаже обеспечит желаемый результат, способный прослужить долгое время.

осмотр

Когда вся система установлена, и компоненты соединены между собой, расположены на нужных местах, следует приступить к выполнению пробного запуска системы. После прогрева можно обнаружить дефекты при эксплуатации и дефекты. При этом давление в системе должно быть большим, чем рабочее около четверти. Все стыки должны быть герметизированы и не пропущены.

Когда все доработано, можно запустить обычный режим циркуляционного теплого пола.

ВИДЕО:

Видео:

Видео:

Видео:

Видео:

GENTON -ON – Установка системы нагревания в подполков В этой статье речь пойдет об установке системы теплого пола.

Большое спасибо моему коллеге Стефано Ричетти, который помог с установкой для первого запуска. Также наш друг Алессандро Кура Кура, поставщик материалов из BHS Engineering.

Поскольку я получил удовольствие от этого опыта и получил большое удовлетворение от хода и завершения проекта, мне пришло в голову, что я записываю ход выполнения в сообщении LinkedIn.

Наслаждайтесь!

Материал предоставлен: BHS Engineering – Италия | Fratelli Pettinaroli S.p.A. – Италия

Местоположение: мой дом

  Шаг 1: Все началось с дыры в стене . Подающие и обратные трубы к существующим теплым полам, питающие нижний этаж были отсоединены от старой и не очень качественной гидравлической схемы (если честно). Сантехник был заменен 🙂

В левой части картинки ниже новый коллектор, который будет питать новый пол. Справа старая аранжировка. Для нового теплого пола потребуется один из двух насосов. Существующий подогрев пола теперь будет контролироваться одним оставшимся насосом.

Производительность системы вряд ли пострадает. Возможно, рабочая точка сместится немного вниз, так как кривая насоса теперь другая:

Точка 3 на графике ниже – исходная рабочая точка системы , с двумя параллельными насосами. При удалении одного насоса из существующей системы отопления точка системы перемещается вниз по кривой системы , а кривая насоса изменяется таким образом, что новая рабочая точка теперь находится в точке 1 .

Это можно легко продемонстрировать, рассчитав напор двух одинаковых насосов, включенных параллельно.

Забудем на время инженерные объяснения и сосредоточимся на монтаже сантехники:

Вот новая компоновка после модификации старой и создания набора коллекторов (смесительно-смесительный узел с подающим+обратным коллектором). Многослойные трубы были использованы для магистральных подключений к конденсационному котлу, который теперь снабжает горячей водой два этажа.

Здесь начинаются подготовительные работы.

Пол был предварительно изолирован 7 см чистого пенополиуретана . Нет необходимости в теплоизоляционных панелях. Это позволило проекту выбрать более легкое и менее дорогое решение, при котором трубы крепятся непосредственно к 9 мм толщиной 3 мм.0131 металлическая сетка (специальный продукт для полов с подогревом)

Установка начинается со слоя тонкой пластиковой мембраны и металлической сетки по всему полу.

Металлическая сетка обеспечит необходимую поддержку труб. Это также обеспечит хорошее крепление для будущего слоя бетона.

В этой установке была одна проблема, которую нужно было решить. Бетонная плита под металлической сеткой изготовлена ​​из легкого бетона (с мелкими частицами полистирола) для ограничения веса, поэтому закрепить сетку на бетонной плите пола не представлялось возможным.

Решение было найдено при укладке на наливной бетон. Более подробная информация будет предоставлена ​​позже.

Шаг 2: затем скрепите все металлические сетки (1 x 2 м) пластиковыми полосами так, чтобы получился один кусок сетки.

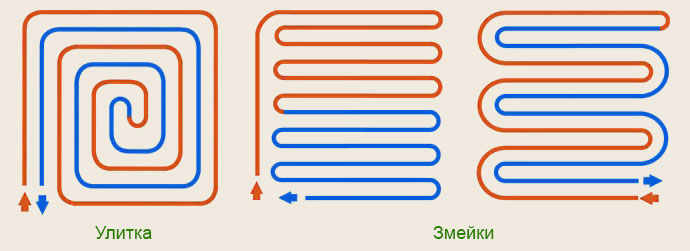

Этап 3: Укладка труб теплого пола. Чтобы обеспечить равномерную укладку труб теплого пола, необходимы специальный инструмент и специальные зажимы, см. ниже.



После установки зажимов просто положите трубу и закрепите ее на дорожке.

Выбранный межосевое расстояние составляет 15 см, однако в некоторых помещениях требуется 10 см

После того, как труба уложена, петля завершается креплением конца трубы к коллектору (PE- использовалась труба RT)

Перед укладкой нового пола в трубопроводе системы напольного отопления необходимо создать давление и оставить под давлением как минимум на один полный день, чтобы убедиться, что давление не падает.

Неприятно искать протечки или любые другие проблемы, когда бетонная стяжка уже установлена!

Для бетонной плиты, покрывающей трубы, было выбрано специальное решение, лучшим выбором для данного проекта стала самовыравнивающаяся стяжка пола на основе ангидрита . Этот тип материала для стяжки чрезвычайно компактен и обеспечивает отличные свойства теплопередачи. Однако наливные стяжки трудно укладывать, особенно если трубы не прочно закреплены на старом полу (как в данном случае). По этой причине стяжку укладывали в два этапа. Первым делом нужно было нанести небольшое количество стяжки, чтобы покрыть трубы и металлическую сетку.

После того, как стяжка начала высыхать, операция была завершена с полным количеством необходимого материала.

 На изображении выше показано, как выглядит стяжка сразу после выполнения работы.

Вот и последний новый этаж, готовый к прогреву!

Чтобы узнать больше об этом, напишите мне!

текмар | Уоттс Бренды

Подключайте и управляйте всеми своими котлами с помощью одного приложения

Узнать больше

Контроль таяния снега Wi-Fi 670

Доступ из любого места с помощью приложения Watts Home

Узнать больше

Автоматизируйте свою систему снеготаяния

Интерфейс датчика снега/льда BACnet 681

Узнать больше

Рассматриваете апгрейд?

Инвите нужно всего два провода в механическую комнату.

Узнать больше

Неограниченное решение для зонирования

Легко подключаемые переключающие реле и блоки управления зональными клапанами

Узнать больше

Связаться с представителем

Найдите свой продукт

Связаться с нами

Ресурсы и поддержка

Гибкие решения и функции

. Ваш клиент

Поиск правильного управления для сложных систем снеготаяния и гидравлических систем ваших клиентов может разочаровать. Уже более 37 лет компания tekmar поддерживает подрядчиков с помощью гибких решения, которые помогают повысить комфорт и поддерживать эффективность для ваших клиентов. Когда ты выбрав tekmar, вы получите удовольствие от беспроблемной установки и сможете перейти к следующей работе с уверенностью. А с реальными людьми, предоставляющими экспертную поддержку по телефону, когда вам это нужно, вы можете расслабиться, зная, что ваши клиенты будут довольны.

Ведущий инноватор в Северной Америке более 37 лет

Широчайший диапазон гибкости, доступность и функции

Предложите своим клиентам больше возможностей и более высокая производительность

Поддержка на вашей стороне, чтобы обеспечить успех

Слишком много запутанных опций управления?
