Схема монтажа кабельного теплого пола на лоджии под кафельную плитку – Делаем теплый пол на балкон под плитку самостоятельно

Делаем теплый пол на балкон под плитку самостоятельно

Многие владельцы малогабаритных квартир, чтоб хоть как-то увеличить жилую площадь, решают сделать балкон жилым помещением. Сделать это не так-то просто, как может показаться изначально. Ведь его необходимо утеплить, чтобы снизить потери тепла по максимуму и провести отопление, чтобы в комнате была комфортная температура. Эффективным методом обогрева балкона является — система теплого пола. Особенно, если на него уложена керамическая плитка. Ведь для плитки характерен такой эффект, как — высокая проводимость тепла.

Преимущества

Оборудование теплого пола на балконе, позволяет обеспечить эффективное распределение тепла по помещению. Обогреть балкон иными вариантами нереально, так как радиаторную батарею выносить проблематично, а подключать электрические обогреватели — это нерационально и малоэффективно.

Следует отметить, что теплый пол на балконе имеет следующие преимущества:

1. высокий уровень теплового комфорта;
2. отсутствие громоздких отопительных систем;
3. возможность регулирования температуры;
4. продолжительный срок эксплуатации;
5. низкая температура нагревательного элемента.

Какими бывают системы

Теплый пол оборудуется двумя способами:

• водяной;
• электрический.

Водяной способ оборудования теплого пола, представлен в виде конструкции из металлопластиковых труб, которые закладываются на пол и заливаются раствором. Поверх раствора укладывается плитка, а металлопластиковые трубки заполняются теплоносителем. Такой вариант удобен тем, что исключены дополнительные затраты электроэнергии.

Недостатки:

• сложность монтажа;
• высокие затраты на оборудование конструкции.

Такой вариант теплого пола, окупает затраты на его сооружение, но не стоит забывать о том, что тепло на балконе сможет появиться тогда, когда будет объявлен отопительный сезон, а это как минимум уже в средине октября. Зачастую на протяжении 1-1,5 месяцев приходится померзнуть.

Электрические полы хотя и имеют серьезный недостаток — высокие затраты на потребление электроэнергии, но все-таки они являются более популярными и востребованными. Кроме этого недостатка, электрические теплые полы больше не имеют отрицательны моментов.

Поэтому, советуем остановить свой выбор — на электрическом типе теплого пола.

Монтаж

Электрические полы укладываются при помощи: нагревательного кабеля, инфракрасной пленки или нагревательных матов. Для отопления балконного помещения, рекомендуется использовать в виде нагревательных матов.

Нагревательные маты выпускаются в форме сетки из стекловолокна, которая оснащена секциями из экранированных материалов. На надежность влияет такой фактор, как спайка холодной и горячей частей секций безмуфтовым способом.

Перед непосредственным проведением работ, по укладке теплого пола под плитку, следует произвести утепление балкона. Также, балкон освобождается от всего, что будет мешать проведению укладочных работ.

1. На начальной стадии монтажных работ, следует составить схему расположения матов.
   Важный момент: в местах где запланировано размещение мебели, располагать нагревательные маты не рекомендуется, так как это приведет к их порче.
2. Поверхность пола на балконе, подлежит очистке от пыли и мусора. Если полы не ровные, то их следует предварительно выровнять и утеплить. Утеплитель позволит сохранить тепло и предотвратить его потерю.
3. Согласно предварительно подготовленной схеме размещения матов, необходимо расположить эти теплоносители. Затем, производится проверка работоспособности системы, чтобы исключить необходимость в последствии демонтажа пола. После размещения матов, осуществляется заливка цементной стяжки, от которой зависит основание, для монтажа керамической плитки. Стяжку можно и не производить, если пол ровный. Для этого плитка будет укладываться — непосредственно на нагревательный мат.
4. После заливки и высыхания пола, необходимо снова осуществить проверочную процедуру системы, а также установить датчик температуры и устройство экстренного отключения.
5. Когда теплый пол готов, можно начинать проведение работ по укладке керамической плитки. Монтируется плитка непосредственно на основание нагревательных матов, при помощи специального плиточного клея.

   Важный момент — толщина клеевого раствора не должна быть больше 7 мм.

6. После укладки плитки приступать к проверке пола можно не ранее, чем через 3 недели, пока не высохнет клей.

Данное видео улучшит ваше представление о том, как это делается:

Преимущества

Плитка имеет следующие преимущества:

• долговечность;
• надежность;
• прочность;
• устойчивость к перепадам температуры;
• стойкость к химическим и биологическим средам;
• быстрота чистки и монтажа.

Плитка для балкона является отличным вариантом, особенно если теплоносителями являются маты. Для укладки пола используется керамическая плитка, обладающая невысокой ценой и малым весом. При правильной эксплуатации этого материала, можно получить продолжительный срок службы изделия. При повреждении плитки, она подлежит замене без необходимости проведения демонтажных работ всей поверхности пола.

При выборе плитки, нужно обратить внимание на ее размеры, так как она бывает: средней, большой и маленькой. Чтобы выбрать правильный размер плитки, следует обратить внимание на параметры балкона. Если балкон большой, то и плитку можно использовать соответствующую.

При укладке плитки на теплый пол, следует выбрать оптимальный вариант монтажа. Существуют такие распространенные варианты, как: шахматный, стандартный, диагональный и елочка. Если плитка одного тона, тогда используется стандартный вариант. При монтаже плитки следует знать, что укладка осуществляется непосредственно с центра помещения, а не краев.

После всех проведенных работ, балкон превращается в дополнительную часть жилого помещения, где можно приятно и комфортно проводить время.

balkon4life.ru

Теплый пол на балконе под плитку своими руками

Тёплый пол на балконе под плитку является отличным вариантом утепления. Утепление лоджии или балкона — неплохая возможность увеличения площади квартиры за счет использования дополнительного пространства.

Это особенно актуально, если речь идёт о малогабаритных квартирах советской планировки – «хрущевках» и «брежневках».

Особенности утепления балконов и лоджий

Схема теплого пола под плитку

Для переоборудования балкона в полноценную жилую комнату придётся преодолеть целый ряд трудностей. И технические проблемы здесь не самые главные. Гораздо труднее бывает получить все необходимые разрешения для проведения строительно-ремонтных работ.

Но даже в случае благополучного разрешения этих бюрократических проблем остаётся масса технических нюансов, основной из которых – вариант проведения отопления. Без источника тепла даже обшитое теплоизолирующими материалами помещение не станет по-настоящему тёплым.

Несанкционированное вмешательство в домовые коммунальные сети запрещено

Согласно жилищным нормативам, комнатная температура для комфортного проживания должна находиться в диапазоне от + 20 до + 24 градусов. Сегодня в благоустроенных квартирах многоэтажных домов применяется центральное водяное отопление. Соответственно, самым простым вариантом стало бы проведение центрального отопления на балкон. Но воплощать в жизнь данный вариант не стоит спешить.

Дело в том, что согласно жилищным нормативам запрещено всяческое несанкционированное вмешательство в функционирование общедомовых коммунальных систем. К общим коммунальным системам относятся водопровод, газопровод, канализация и отопление. Поэтому получить разрешение на подключение балкона к центральному отоплению будет невозможно.

Самостоятельная попытка изменить схему водяной отопительной системы квартиры может привести к проблемам с управляющей компанией, большим штрафам и потраченным впустую времени, силам и финансовым средствам.

Единственным возможным выходом в данном случае будет подключение электрических отопительных приборов.

Преимущества тёплых полов

Плюсы тёплых полов

На современном рынке имеется большое количество различных электрических обогревательных приборов. Это всевозможные калориферы, рефракторы, тепловые пушки. Но самым лучшим вариантом для закрытых утеплённых балконов считается система тёплых полов.

Пол на лоджии предпочтительно подогревать с помощью такой электрической системы по следующим причинам:

1. Незаметность и компактность. Источники тепла расположены под напольным покрытием и не портят интерьера помещения торчащими проводами, трубами и т.д. Также тёплый пол, в отличие от других видов обогревательных систем, не занимает лишнего места в и так ограниченном пространстве балкона.
2. Возможность регулировки. Подобные системы снабжаются регулировочными механизмами, с помощью которых вы сможете установить комфортную для вас температуру.
3. Экономичность. Низкое потребление электроэнергии даёт возможность использовать такие системы в холодное время года круглосуточно, без значительного ущерба для семейного бюджета.
4. Комфортность. Система способствует более эффективному распределению тепла в помещении. Нагретый пол создаёт наиболее комфортную температуру в нижней половине помещения, именно там, где находятся люди. Это особенно важно для балконных помещений, где полы представляют собой бетонную плиту, висящую в воздухе.
5. Долговечность. Срок бесперебойной работы такой системы в среднем составляет 10 – 12 лет.

Монтаж

Конструктивно тёплые полы делятся на два типа – кабельный и плёночный. Монтаж этих двух видов полов производится по разным технологиям в связи с их конструктивными особенностями. О том, как сделать теплый пол, смотрите в этом полезном видео:

Если у вас нет навыков работы с электропроводкой, то работы по подключению системы к электросети квартиры лучше всего доверить профессионалам.

Кабельные полы

В первом варианте в качестве нагревательного элемента выступает одно или двухжильный электрический кабель, заключённый в изолирующую оплётку. После укладки кабеля на несущую балконную плиту, его необходимо залить цементным раствором во избежание повреждений изоляции и замыкания.

Уже поверх бетонной стяжки на тёплый пол укладывается декоративное покрытие – паркет, линолеум, ковролин и т.д. Отлично подойдут такие тёплые полы на балконе под плитку из кафеля или керамогранита – они будут подогревать эти холодные материалы, делая их более комфортными.

Один из вариантов кабельных полов – термоматы. По принципу работы они абсолютно идентичны, с той лишь разницей, что изолированный термокабель здесь заключается в особую защитную упаковку из полиэтилена. Это позволяет при необходимости обойтись без использования бетонной стяжки.

Термоматы

Термоматы укладываются прямо на несущую плиту лоджии и закрываются сверху напольным покрытием. Перед тем как приступит к монтажу термокабеля, рекомендуется постелить на плиту листовую фольгу или иной теплоотражающий материал.

Это даст возможность направить всю тепловую энергию вверх, не тратя её на прогрев нижней части бетонной плиты, висящей в воздухе.

Плёночные полы

Плёночные полы — последнее слово в устройстве теплых полов

Плёночные полы представляют собой плотную полимерную плёнку с вмонтированными в неё карбоновыми элементами, нагревающимися при прохождении сквозь них электрического тока. Это сравнительно новое изобретение, появившееся на нашем рынке строительных материалов совсем недавно.

Главный его плюс – финишное покрытие можно стелить прямо на пол. Плёночные тёплые полы достаточно стойки к внешнему воздействию и не боятся непосредственного контакта с напольными покрытиями.

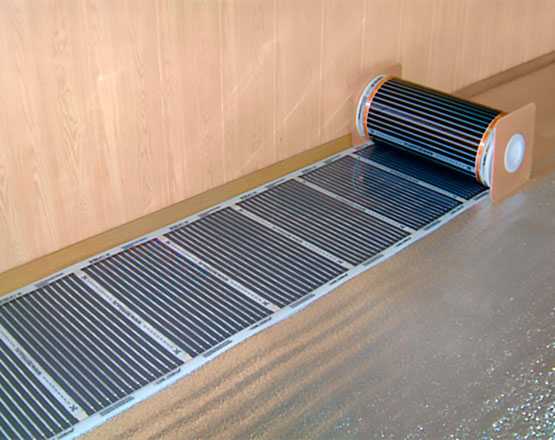

Плёночный нагревательный элемент

Укладывается тёплая плёнка таким образом, чтобы вверху находилась матовая сторона, а медные контакты должны смотреть вниз.

Также контакты должны быть развёрнуты туда, откуда впоследствии будет производиться запитка системы электричеством.

Если сравнивать эти два варианта по эффективности, то подогрев с помощью электрических кабелей более энергозатратен.

Но при эксплуатации в условиях низких температур он более эффективен в сравнении с плёночным вариантом. Подробнее о монтаже теплого пола смотрите в этом видео:

Иногда к категории тёплых плёночных полов относят плёнку с инфракрасным излучением, но это абсолютно ошибочно. Инфракрасная плёнка должна крепиться не на полу, а не потолке помещения. Сам по себе такой прибор не нагревается – он с помощью инфракрасных лучей разогревает окружающие предметы. Поэтому если вы желаете нагреть балконный пол с помощью инфракрасной плёнки, то размещать её нужно на потолке.

balkon.expert

Советы по устройству теплых электрических полов под плитку своими руками

Содержимое:

1. Можно ли стелить греющий кабель под плитку
2. Разновидности систем кабельных полов
3. Как правильно уложить систему кабельного пола
4. Как уложить плитку на кабель
5. Почему под плитку лучше кабельный теплый пол

Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Для холодных помещений, отделанных под плитку, лучше электрические полы. Греющий кабель или маты обеспечивают быстрый и равномерный прогрев поверхности, имеют хорошие характеристики теплоотдачи, а также полностью безопасны в процессе эксплуатации.

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и ИК полом:

1. Толщина электрического пола. Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.

2. Простота монтажа. Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
   Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.

3. Возможность монтажа в помещениях со сложной планировкой. Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.


Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

Технология укладки электрического теплого пола под плитку зависит от выбранной разновидности кабеля. Все типы провода принято классифицировать следующим образом:

• Резисторные – кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.

• Саморегулирующиеся – кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
  Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.

• Электрические кабельные маты – оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
  Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.


При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Начинать укладывать кабельный пол можно только после составления подробной схемы прокладки, а также последовательного плана проведения работ.



• Выбор оборудования и расходных материалов. Производитель изначально продумал сложность, связанную с подбором кабеля, термодатчика и регулятора. Большинство компаний предлагает уже готовые комплекты кабельного пола. От покупателя только требуется рассчитать подходящую длину и шаг кабеля и подобрать комплект максимально соответствующий параметрам.

• Подготовка основания. Важным требованием, обеспечивающим работоспособность греющего кабеля, является идеально ровное основание для укладки провода. Поэтому плиты перекрытия или старая стяжка обязательно выравниваются. На подготовленное основание монтируется фольгированная подложка под кабельный пол.

• Установка терморегулятора. Месторасположение регулятора необходимо выбрать таким образом, чтобы облегчить подключение греющего кабеля, а также обеспечить максимальное удобство при эксплуатации. Если выбран регулятор, монтируемый в стену, предварительно вырезают отверстие под стакан, с помощью алмазной коронки, соответствующего диаметра.
  Термодатчик располагают в гофрированной трубке между витками кабеля. Установка теплодатчика является обязательной для полов с использованием резисторного кабеля.

• Раскладка кабеля. Фольгированное основание под раскладку кабеля имеет специальные отметки, облегчающие процесс монтажа. Провод укладывается строго по составленной схеме. Особенностью технологии монтажа теплого кабельного пола под плитку является то, что систему отопления укладывают там, где не планируется в дальнейшем устанавливать мебель, стелить ковер и т.д.
  Маты крепят, используя саморезы и дюбеля через сетку к полу. Кабель фиксируют с помощью специальных хомутов. После окончания монтажа осуществляют прозвон кабеля. Обязательно чертят схему монтажа провода.

• Изготовление стяжки. Для увеличения теплоотдачи, греющий кабель необходимо вмонтировать в стяжку. Существует несколько способов выполнения работ. Мокрая стяжка изготавливается из цементного раствора с добавлением пластификаторов и фиброволокна. Полусухую стяжку делают с ограниченным добавлением воды.
  Особенностью сухого способа монтажа является применение специальных готовых смесей из мелких гранул керамзита или шлака. Укладка плитки на теплый электрический пол возможна только после полного высыхания стяжки. Цементный раствор набирает прочность в течение 28 дней. После заливки пола специальными нивелирующими смесями, до облицовки плиткой должно пройти около 5-7 дней.

• Полы без стяжки. Устройство нагревательных матов позволяет их монтаж без заливки стяжкой. В конструкции пола специально используют тонкий кабель. Это позволяет начать монтаж плитки сразу после фиксации матов к поверхности.


Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Существует несколько основных правил укладки плитки, следование которым существенно влияет на работоспособность и эксплуатацию теплых полов:

• Стяжку обязательно вскрывают несколькими слоями грунтовки глубокого проникновения.

• Для укладки используют специально предназначенный для этого клей для плитки. Некоторые клеевые составы предназначены под керамогранит, другие под керамическую плитку, третьи под натуральный камень. На упаковке клея для плитки приводится подробная инструкция укладки плитки, обязательная к соблюдению.

• При монтаже нагревательных матов следует дополнительно зафиксировать сетку и кабель с помощью плиточного клея. Сверху можно укладывать плитку с помощью гребенки с шагом зуба 1 см.

• Виниловая плитка приклеивается к поверхности пола с помощью нанесенного в заводских условиях на тыльную сторону клеевого состава. Снимается защитная пленка и осторожно наклеивается кварцвиниловая плитка на поверхность. Операция требует особой аккуратности, так как подорвать материал с поверхности достаточно проблематично.

• Включать пол после укладки плитки можно не ранее 5-7 дней. Рекомендуется, чтобы затирку швов выполняли спустя 2 суток. Время нагрева при первом включении можно ограничить 1-2 часами. Впоследствии полы можно эксплуатировать без ограничений.


Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол

Принцип работы электрических кабельных полов оптимально соответствует требованиям, относительно эффективной эксплуатации керамической и любой другой плитки:

1. Особенности укладки плитки. Использование клеевых растворов помогает создать прочное и одновременно эластичное соединение с поверхностью пола. В результате при соблюдении порядка укладки и правил эксплуатации, плитка прослужит дольше, чем любое другое покрытие и сохранит первоначальный внешний вид.

2. Хорошие характеристики теплоотдачи. Система электрического обогрева полов из керамической плитки обеспечивает быстрый нагрев поверхности и длительное сохранение тепла после отключения напряжения. При этом исключается перегрев кабеля.

3. Безопасность эксплуатации. Зачастую плитку стелют в помещениях с повышенной влажностью: банях, саунах, балконах, прихожих и т.д. Греющий кабель имеет высокий уровень защиты и при правильном подключении полностью исключает вероятность поражения электрическим током.

4. Низкие затраты на монтаж. Электрическое отопление плитки на полу с помощью матов обойдется в 2-3 раза дешевле, чем монтаж водяного отопления. Срок ремонта зависит от квалификации мастера и составит не более 7-10 дней.


Керамическая плитка – это один из немногих видов напольного покрытия, который при нагревании не выделяет вредных токсичных веществ. Поэтому сочетание электрических полов и плитки целесообразно, и полностью оправдано.

avtonomnoeteplo.ru

под ламинат или плитку. Советы +Видео

Теплый пол в любом помещении – очень удобная и комфортная вещь. Для балкона данное утверждение особенно актуально. Можно ли самостоятельно оснастить замечательным теплым полом собственный балкон? Существуют весьма различные способы утепления и обустройства террас и балконов. Для каждого конкретного случая может подойти какой-то определенный.

Какой теплый пол сделать на балконе?

Виды полов

Для создания благоприятной и комфортной обстановки нужно сначала тщательно продумать утепление балкона. Желательно утеплить специальными материалам стены, установить герметичные рамы.

Пол с подогревом станет не просто комфортной особенностью, а элементом обогрева помещения. Если провести работу правильно, балкон может стать кабинетом, столовой или удобным местом для отдыха.

Как сделать на балконе теплый пол с помощью нагревательных матов? Что представляют собой эти практичные изделия?

Это уникальная система, представляющая собой нагревательные кабели (двужильные и одножильные), которые в виде змейки крепятся к прочной сетке. Эти жилы для нагревания изготавливаются из материала с высокими показателями сопротивления, а шаг их укладки равняется примерно 50 мм.

Данные электротехнические изделия обладают очевидными преимуществами.

Они абсолютно безвредны для здоровья человека и животных. Кроме того, они практически не влияют на изменение толщины (высоты) пола. Вкупе с плиткой она будет составлять даже менее двух сантиметров.

Если конфигурация помещения не является стандартной, допускается разрезать мат на отдельные элементы. Целостность кабеля при этом не нарушится. Самостоятельный монтаж таких матов не представляет большого труда.

Очень важным является правильно провести подготовительные процессы. Бетонное основание должно быть хорошо очищено от грязи и пыли. Чтобы улучшить его сцепку с материалом, его лучше загрунтовать.

Далее нужно определить наиболее подходящие места для расположения проводов и терморегулятора. В стене и полу балкона проделывают соответствующие канавки.

Датчик размещается в специально проделанном для него углублении – канале. Он не должен соседствовать с греющим кабелем. После завершения подготовительных процедур можно переходить непосредственно к монтажу самих матов.

Они крепятся с помощью клеевой мастики для плитки. Затем проверяется функциональность свежеизготовленной системы. Это внимательный визуальный осмотр и проверка показателей сопротивления.

Теплый инфракрасный пол

Данный тип пола великолепно сочетается с самыми разными покрытиями для пола – от мягкого шерстяного ковролина и до прочной кафельной плитки.

Принцип работы подобного устройства строится на специальных обогревательных элементах, способных генерировать длинноволновое излучение.

Эти лучи и нагревают сам пол, и находящиеся неподалеку предметы, которые делятся с окружающим вторичным теплом. Благодаря этому в помещении создается благоприятная температура.

Греющими элементами в данном случае являются полосы, для изготовления которых используется карбоновая паста. Они герметично запаяны в полиэстере.

Какими качествами обладает такой пленочный пол?

• Достаточно быстрый монтаж и ввод в эксплуатацию.
• Малые энергозатраты.
• Быстрый нагрев после включения.
• Безопасность и надежность.
• Небольшое электромагнитное поле.

Как правильно сделать теплый пол из пленки? Схема монтажа достаточно проста.

Сначала выравнивается основание. Затем на него настилается один из материалов-теплоотражателей, например, изолон.

Разрезанная по линиям пленка размещается на предварительно уложенную теплоизоляцию. Затем монтируются терморегуляторы, необходимые электрические контакты. Места подключения тщательно изолируют. Для этого может быть использован битумный состав.

На теплоотражающем полотне пленку лучше фиксировать обычным малярным скотчем. Так она не будет сдвигаться при окончательной отделке пола. Покупая подходящий комплект инфракрасной пленки, учитывайте размеры вашего помещения.

Пленка может быть размещена не только на пол, но и на стены и потолок. Таким образом помещение будет оставаться теплым и уютным в любую непогоду.

Электрический кабель для теплого пола: устройство системы

Проведение некоторых типов работ на балконе часто бывает довольно затруднительным из-за довольно ограниченного пространства. Использование кабельной системы в данной ситуации оказывается рациональным и целесообразным.

Сам кабель оказывается скрытым чистовым напольным покрытием. На виду находится лишь терморегулятор, который должен быть доступным для манипуляций. Ведь посредством именно этого элемента регулируется степень нагрева.

Какими преимуществами обладает нагревательная кабельная система? Это:

• долговечность и надежность – проводник не окисляется, так как расположен в надежном изоляционном слое; сам кабель защищается бетонной стяжкой и напольным покрытием;
• экономичность – расход энергии достаточно разумный;
• простота и доступность регулировки степени нагрева.

Можно ли самому произвести монтаж кабельного теплого пола? Это довольно сложный и ответственный процесс.

Прежде чем приступить к нему, важно ознакомиться со следующими рекомендациями:

1. Хороший качественный утеплитель и обязательной слой надежной гидроизоляции – обязательные условия при укладке нагревательного кабеля. В противном случае система будет обладать низким КПД – вырабатываемое ей тепло будет уходить вниз.
2. Цементная стяжка должна быть толщиной 4,5 см и не иметь воздушных карманов.
3. Кабель монтируется зигзагообразно и защищается аккуратной стяжкой.
4. В легкодоступном месте должен быть размещен регулятор.
5. Примерно через месяц (или три недели) можно начинать эксплуатировать новый пол; к этому времени стяжка наверняка высохнет. Включать нагрев можно строго после полного созревания стяжки.

Важно следующее. При изготовлении стяжки желательно использовать ту конкретную смесь, которую рекомендует производитель кабеля. Часто в ее состав уже заранее введена специальная пропиленовая фибра, позволяющая обойтись без использования укрепляющей армированной сетки. К тому же, эти специальные сетки являются самовыравнивающимися и быстросохнущими.

Водяной теплый пол на балконе

Некоторые предпочитают весьма оригинальный метод подогрева пола – с помощью обычной воды, циркулирующей по расположенным в цементной стяжке трубам.

Очевидная привлекательность подобного устройства системы – можно использовать уже подогретую воду из батарей отопительной системы. Придется преодолеть, конечно, определенного рода сложности.

Подогрев такого пола возможен только во время отопительного сезона. Кроме того, температура в центральной сети может достигать почти 90 градусов, а водяных полах ее показатели не должны превышать 27.

Значит, придется продумывать систему регулярного подмешивания холодной воды. К тому же, вам потребуется специальное разрешение вашего Жилищного управления.



polsdelat.ru

Греющий кабель для тёплого пола под плитку

Здравствуйте Дорогие читатели блога prosamostroi.ru! Сегодняшняя статья посвящена весьма интересной теме. Мы поговорим про греющий кабель для тёплого пола под плитку. Всем известно, что технология укладки такого кабеля трудоёмкая, но если предварительно всё рассчитать и как надо подготовиться, то с данной работой сможет справится даже новичок в строительном деле. Чтобы вам было проще, мы пошагово рассмотрим как укладывать данный кабель под плиточное покрытие.

Конечно, не будем разгоняться сразу. Для начала стоит выяснить, какому кабелю стоит отдать предпочтение, чтобы он прослужил для вас долгие годы. На рынке сейчас популярны два варианта:

• Непосредственно сам нагревающий кабель.

• Нагревающий термомат. (тот же кабель, но размещённый на специальной удерживающей сетке).

Итак. Если ваш выбор пал на первый вариант, то стоит помнить, что он дешевле, но его монтаж будет сложнее в отличие от термомата. Сложность состоит в том, что вы можете ошибиться с “шагом” витков, также не рассчитать правильно длину на всю поверхность.

Если ваш выбор пал на термомат, то тут дела обстоят полегче. Он, естественно, немного дороже, но зато удерживающая сетка, на которой закреплён сам кабель позволяет с точностью до миллиметра сохранить “шаг” между витками. Также удобно то, что термомат продаётся в специальных рулонах, для покупки которого нужно знать только площадь комнаты.

Теперь, непосредственно, перейдём к технологии укладки – к самой главной части статьи. Мы разбили её на несколько шагов, чтобы вам было легко ориентироваться и следовать инструкциям.

ШАГ 1

В начале работы удалите старое покрытие пола и очистите всю площадь от различного мелкого мусора. Также убедитесь в том, что напольное покрытие ровное и не содержит дефектов. Если дефекты есть, то потребуется сделать стяжку. Какое соотношений цемента и песка считается правильным для стяжки пола мы уже однажды рассматривали в статье — пропорции цемента и песка для стяжки пола, советую ознакомиться.

ШАГ 2

Следующим шагом будет составление схемы, с помощью которой вы будете подключать свой тёплый пол. Схема позволит понять, где будут “выходы” электрических элементов.

ВАЖНО: при проведении расчётов не создавайте условия для укладки материала в местах установки мебели (особенно той, что без ножек). Это ухудшит теплоотдачу.

ШАГ 3

Далее вы должны рассчитать материал и электрическую мощность. Придерживайтесь следующей схемы – на 1 м2 потребуется 140-180 Вт нагревательной мощности. Также посчитайте площадь комнаты без учёта мебели и бытовой техники. После расчётов вы получите полезную площадь обогрева.

ШАГ 4

Обязательно проверьте вашу электропроводку и то, выдержит ли она выходящую мощность для полноценного обогрева. Это делается методом расчёта сечения по кабелю. Если электропроводка не подходит, то, соответственно, вы должны будете заменить её на более мощный вариант.

ШАГ 5

Вот на этом этапе начинается основной монтаж. Первым делом стоит правильно утеплить поверхность под укладку. Это делается для того, чтобы система использовалась эффективней и экономней. В качестве утеплителя лучше других себя зарекомендовал пенофол. Какие еще есть варианты утепления под стяжку читайте в материале — утеплитель для пола по бетону под стяжку, в котором все подробно описано. Что с ним делать? Просто выложите его на всю площадь, которая должна быть утеплена. После этого не забудьте положить на утеплитель металлическую сетку. Она не допустит прямого контакта с нагревателем.

ШАГ 6

Далее мы устанавливаем специальный термостат и датчик температуры. С помощью первого вы сможете выставлять температурный режим. Второй следит за тем, чтобы не происходил перегрев поверхности. Термостат стоит монтировать рядом с розетками в стене. Датчик температуры монтировать сложнее – так как он устанавливается в самом полу вы должны сделать специальную штробу от термостата, которая будет вертикально вниз направляться к перекрытию. Сам датчик всегда помещается в гофрированную трубку и проводится к месту температурного контроля. Это место находится в середине между двумя витками кабеля.

ШАГ 7

Замерьте сопротивление греющего кабеля или термомата. Если всё в порядке, можете приступать к основной укладке.

ШАГ 8

Итак, поверхность у вас готова. Теперь закрепляем нагревательный элемент. Тут есть два разных подхода: если вы решили использовать греющий кабель для пола, то крепите его с помощью монтажной ленты. Если же у вас термомат, то просто начните равномерно “раскатывать” его по поверхности. Когда завершите укладку – проверьте правильно ли вы всё подключили.

ШАГ 9

Заливайте раствором бетона поверхность и подождите пока она полностью не схватиться и не высохнет. Обычно это 2-3 дня. Но полное высыхание будет только через 4-5 недель. Все зависит от толщины стяжки, какой она должна быть мы уже разбирали в статье — толщина стяжки под теплый пол водяной, обязательно изучите. В это время нельзя включать тёплый пол.

ШАГ 10

Заключительным шагом является укладка плитки. Укладывайте её ровно – тут нельзя допускать ошибок. Как ровно укладывать плитку на бетонный, либо деревянный пол мы говорили в статье — как положить кафельную плитку на деревянный пол, советую изучить. Если вы не уверены, то позовите сделать это специалиста. После укладки плитки ваш тёплый пол готов!

Как можно видеть, в данных шагах мы рассмотрели, как грамотно укладывать греющий кабель для тёплого пола под плитку. Их соблюдение позволит вам не допустить всевозможных ошибок и в результате долгие годы радовать ваши ноги приятным теплом!

---

Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение – нам это очень важно!

---

Похожие записи:

Сухая и полусухая стяжка пола — плюсы и минусы обоих видов

Плинтуса напольные широкие полиуретановые в интерьере — основные преимущества их использования

Ремонт пола в квартире своими руками поэтапно — пошаговая инструкция для начинающих

Цветущие кустарники для сада — фото и названия садовых кустарников для средней полосы, Урала, Сибири и северных районов!

Рулонный газон — как укладывать самостоятельно и правильно ухаживать?

prosamostroi.ru
