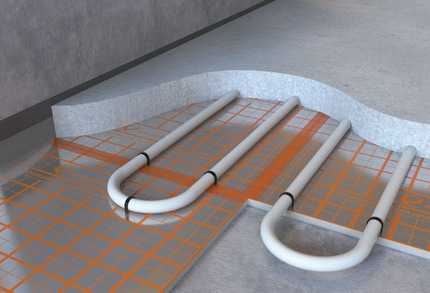

Утеплитель для теплого водяного пола: варианты и тип укладки

Обустраиваете систему водного теплого пола в загородном доме и пришло время укладывать утепляющую подложку? Согласитесь, что среди разнообразия предложений теплоизолирующих материалов, предлагаемых производителями, порой не просто сделать правильный выбор.

Мы поможем определить, какой утеплитель для теплого водяного пола лучше. Вместе с вами разберемся со всеми тонкостями сборки теплоизолирующих систем. Исследуем характеристики популярных материалов, оценим ключевые преимущества и недостатки.

Самостоятельные домашние мастера у нас найдут монтажные инструкции. Чтобы проще было ориентироваться в ассортименте, предлагаемом рынком стройматериалов, мы подобрали ролики с рекомендациями по выбору утеплителя и укладке.

Содержание статьи:

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

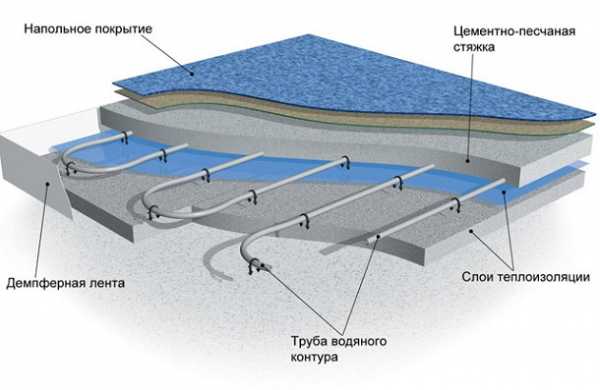

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

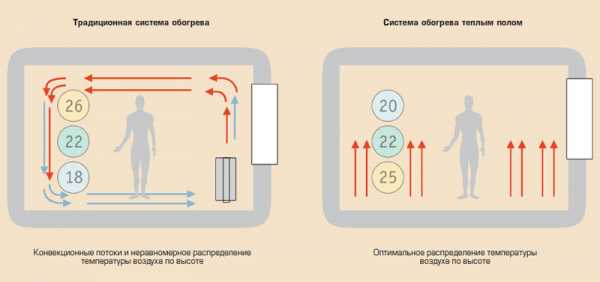

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

Галерея изображений

Фото из

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям

Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги

Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал

Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка

Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций

Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки

Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки

На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности

Рулонная подложка для теплого пола

Пенополистирольный утеплитель в укладке

Теплоизоляция из пенопласта

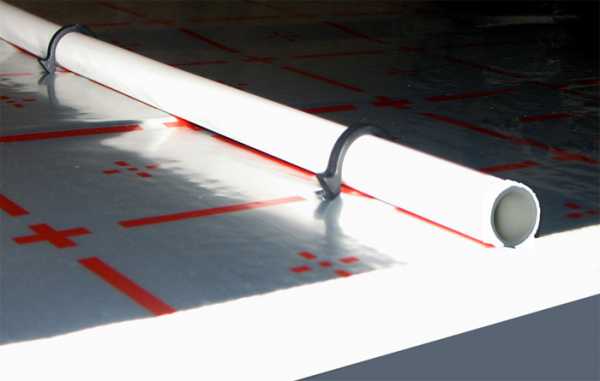

Фольгированные плиты с заводской разметкой

Утепление из полистирольных матов с бобышками

Монтаж труб с требующимся шагом

Формирование дистанции для сухой стажки

Применение пенофлекса для труб

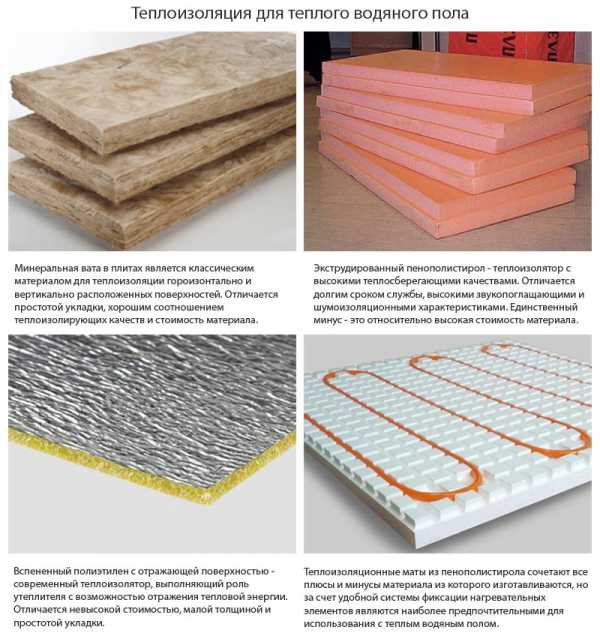

Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

  • он должен иметь низкий коэффициент теплопроводности;
  • воспринимать создаваемую наполненными водой трубами нагрузку;
  • выдерживать нагрузку уложенной поверх трубопровода стяжки;
  • быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м3.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше, можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

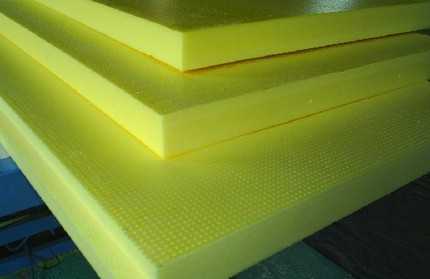

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных , например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Пробковые. Нередко в качестве под водяные и электрические полы применяют пробку. Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено. В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

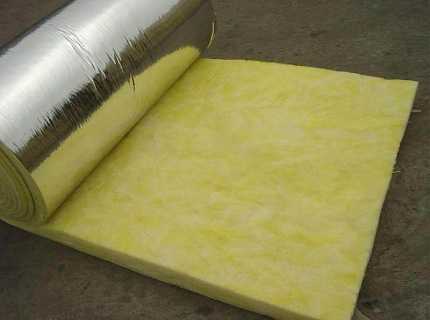

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

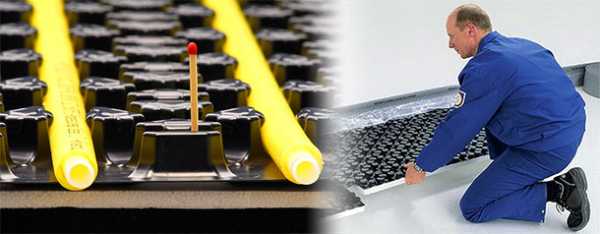

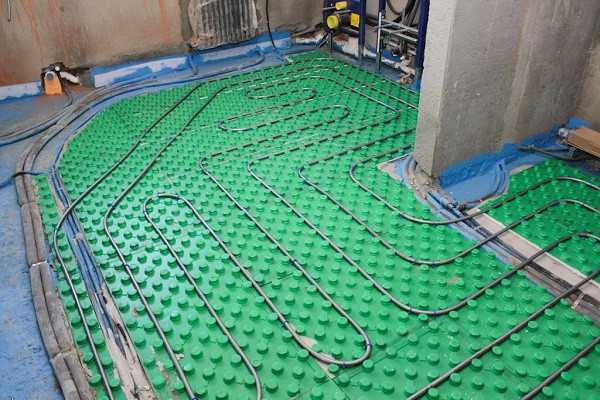

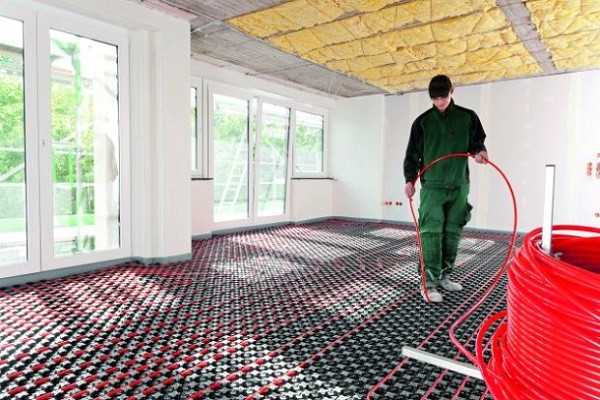

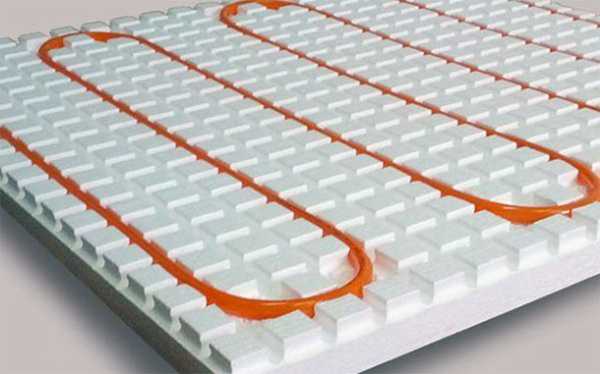

Вариант #2 — профильные системы с направляющими

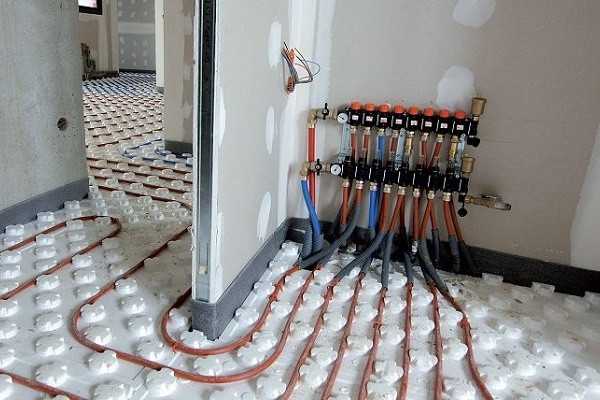

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Галерея изображений

Фото из

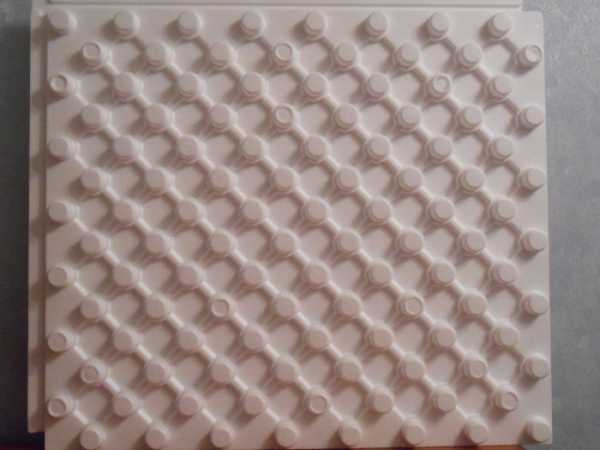

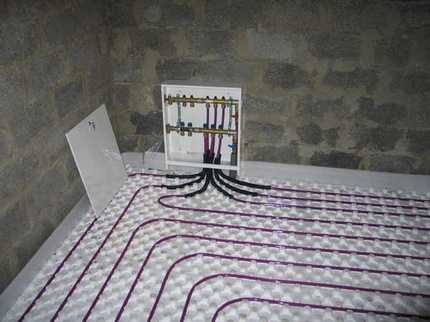

Полистирольные плиты с бобышками

Замок по краю теплоизоляционной плиты

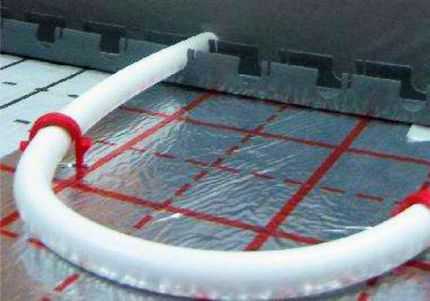

Формирование плавного угла загиба труб

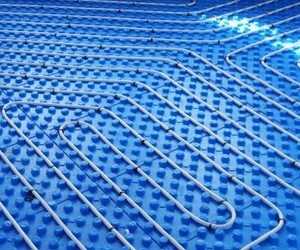

Теплый пол в собранном виде

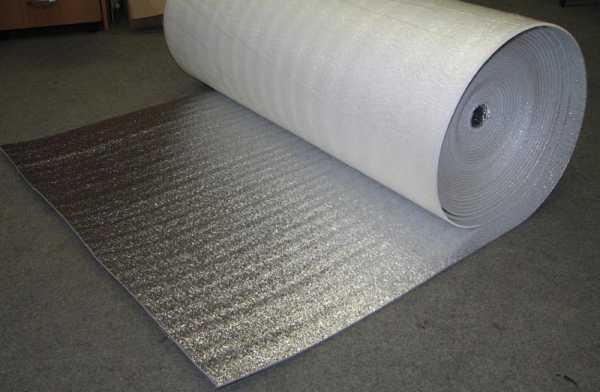

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

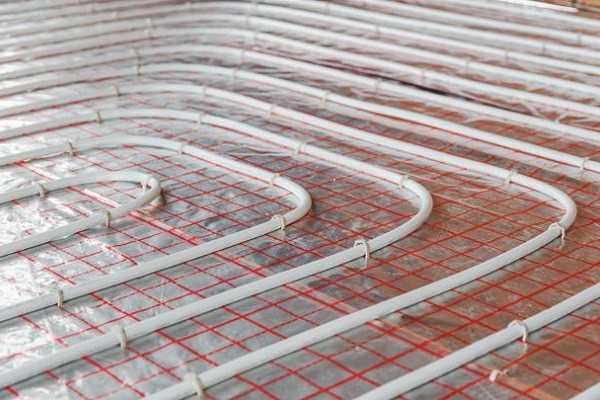

Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку.

Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Особенности укладки утеплителя

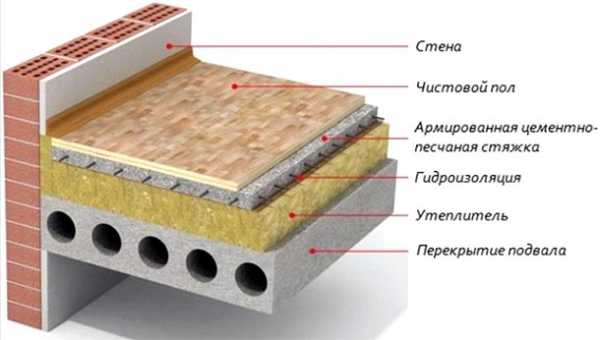

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

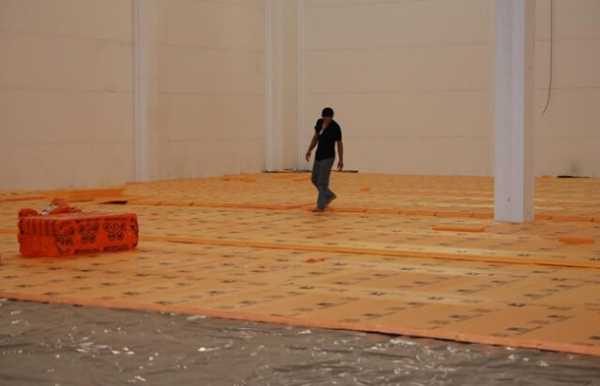

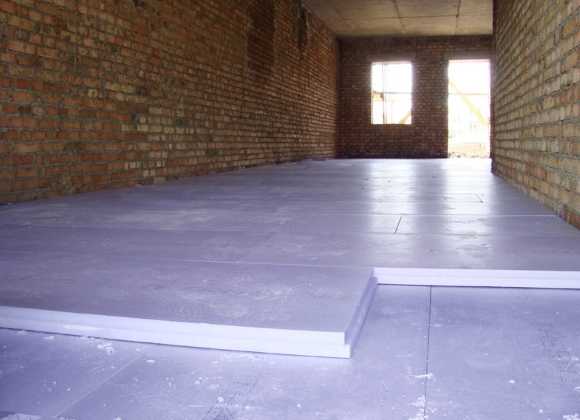

№1 — технология укладки плит

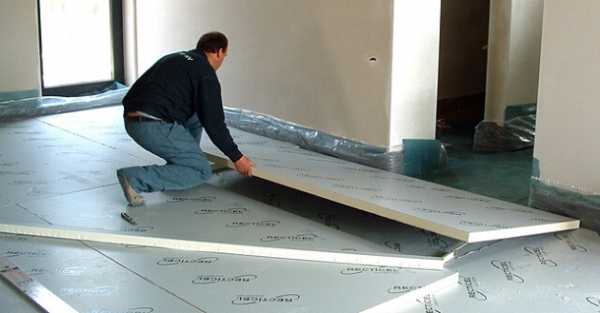

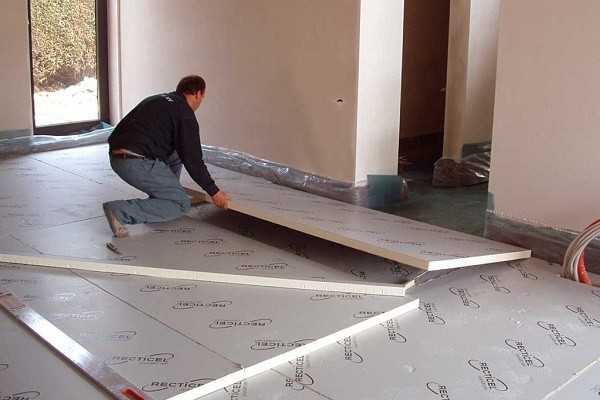

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

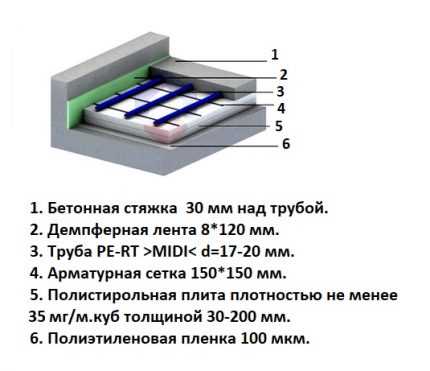

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.

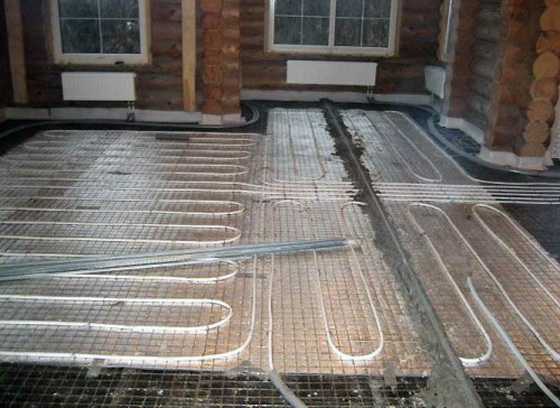

  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

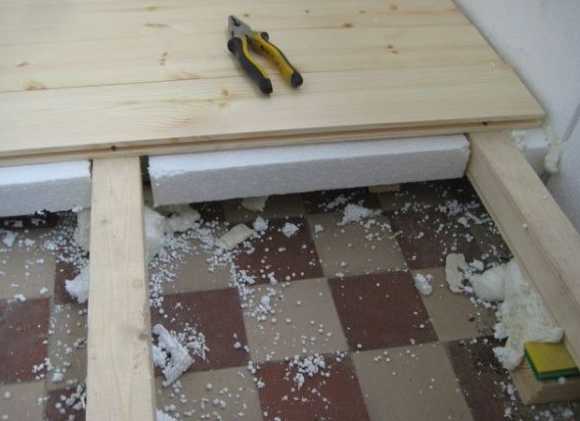

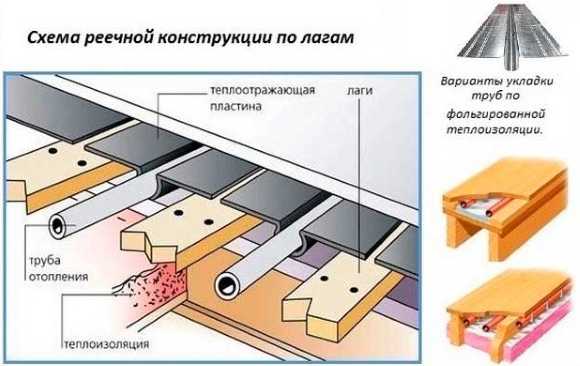

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

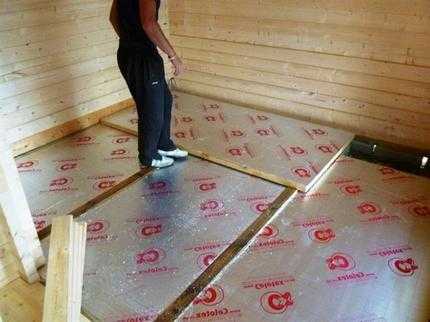

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

Галерея изображений

Фото из

Раскрой плит экструдированного полистирола

Расположение по принципу кирпичной кладки

Установка демпферной ленты по периметру комнаты

Гидроизоляция с заводской разметкой для монтажа

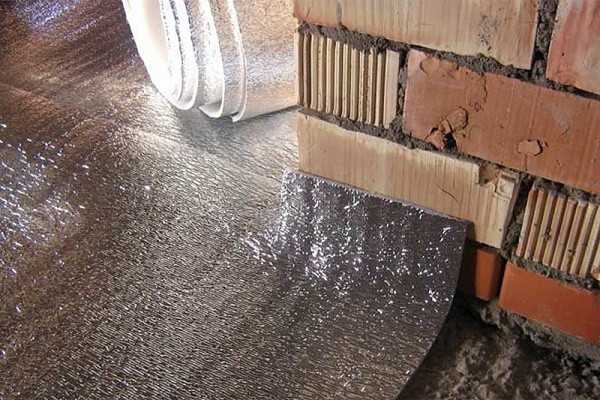

№2 — монтаж рулонных материалов

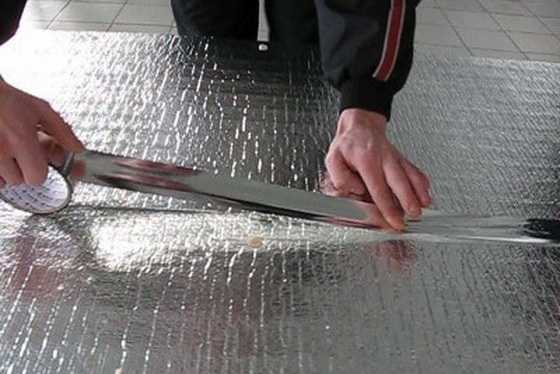

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает . Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Выводы и полезное видео по теме

Видео #1. Выбор утеплителя под цементную стяжку:

Видео #2. Наглядный пример укладки матов:

Видео #3. Монтаж рулонной изоляции:

Чтобы не ошибиться в выборе утеплителя для водяного пола, руководствуйтесь техническими характеристиками помещения, беря в расчет не только толщину изделия, но и максимально допустимую нагрузку на сжатие.

Грамотно подойдя к выбору теплоизолятора и соблюдая все тонкости монтажа, вы сможете создать надежную основу под обустройство функциональной напольной водяной системы.

Хотите рассказать о том, как выбирали и укладывали утеплитель под греющий пол у себя дома? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

sovet-ingenera.com

Утеплитель для теплого пола водяного, теплоизоляция

В данной статье мы поговорим об утеплителе для теплого пола водяного, его толщине и особенностях укладки. Сейчас очень часто в домах можно увидеть такую ​​систему отопления как теплый пол, ведь она эффективно работает и создает комфорт.

Очень важным компонентом является теплоизоляция, которая выполняет много функций, поэтому ей необходимо уделить особое внимание. Основной задачей каждого пола — равномерное распределение тепла по площади помещения. Неправильное распространение температуры может привести даже к простудным заболеваниям.

Для того, чтобы избежать проблем, и ваша система обогрева работала эффективно, проведем обзор теплоизоляционных материалов.

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

    Причин несколько:
  • Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
  • Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

    Основной функцией теплоизоляции является:
  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
  6. Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Теплоизоляция под теплый пол

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов. В настоящее время на рынке присутствует огромный ассортимент теплоизоляторов. Но не все они подходят под теплые полы.

Хотя, если добавить к их использованию некоторые защитные пленки или мембраны, то проблем с выбором будет намного меньше. Производители же подошли к этому вопросу с профессиональной стороны. Они изготавливают утеплители, специально предназначенные для укладки под теплый пол.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

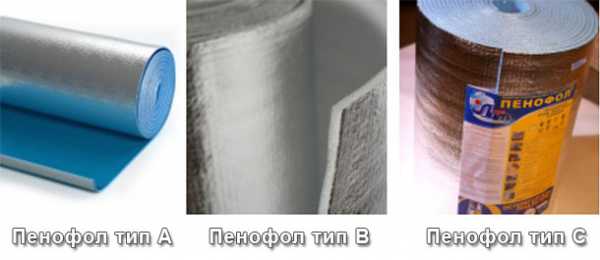

Это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.

    Материал лишен каких-либо пор, достаточно плотный, чтобы выдерживать большие нагрузки, и бывает 4-х видов:
  1. Фольгированная поверхность находится только с одной стороны.
  2. Отражателем покрыты обе стороны материала.
  3. У самоклейки с одной стороны фольга, а с другой специальный клей.
  4. Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.
  • Экструдированный пенополистирол (пеноплекс)

Является самым популярным утеплителем для теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами. Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

  • Листовая пробка
    Это самый качественный, натуральный, прочный, экологически чистый теплоизоляционный материал. Он:
  1. не подвержен гниению;
  2. пожаробезопасен;
  3. не меняет своей структуры и объема при нагревании.

Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

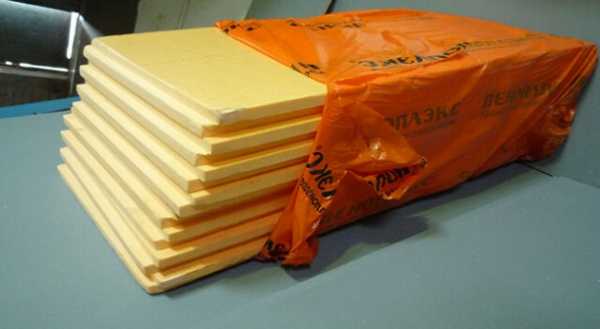

Экструдированный пенополистирол для теплого пола

Экструдированный полистирол – это один из лучших вариантов теплоизоляции современного типа. Структура его равномерна и состоит из маленьких ячеек закрытого типа размером 0,1-0,2 мм.

Экструдированный пенополистирол – это одна из производных полистирола, получаемая в результате смешивания под высоким давлением, при высоких температурах гранул полистирола и агента вспенивающего типа (диоксида углерода и фреоновых смесей).

Внешне экструдированный полистирол – это жесткие плиты высокого уровня прочности с отличными свойствами теплоизоляции.

Материал начали производить более шестидесяти лет назад. И, несмотря на это, на сегодняшний день его можно назвать универсальным утеплителем всех времен и народов.

Одним из первых его преимуществ является широкий спектр применения, как в гражданском, так и частном строительстве.

    Вот сферы, где экструдированный полистирол успешно заменяет своих собратьев:
  • теплоизоляция фундаментов и цокольных этажей;
  • теплоизоляция полов;
  • фасадное утепление;
  • монтаж «теплых полов»;
  • утепление стен;
  • теплоизоляция крыш;
  • теплоизоляция трубопроводов и холодильников;
  • обустройство стен и полов подвалов;
  • строительство перегородок;
  • утепление грунта вокруг фундаментов, для исключения промерзания.
    Вторым достоинством этого материала являются его неповторимые технические параметры:
  1. самый низкий показатель теплопроводности среди теплоизоляций;
  2. высокая прочность при сжатии;
  3. химическая стойкость
  4. водонепроницаемость и паронепроницаемость;
  5. устойчивость к образованию плесени и грибков;
  6. экологически чистый материал.

Вследствие проводимых испытаний было доказано, что характерные свойства экструдированного полистирола не меняются в результате неоднократных промерзаний и оттаиваний. Это делает данный материал практически идеальным для территории России.

На сегодняшний день строительный рынок предлагает широкий ассортимент данного товара. Выбор останется за вами. Вот лишь некоторые популярные марки: «Пеноплекс», «Европлекс», «Техноплекс» и многие другие.

    Для базисной основы наших знаний об экструдированном полистироле пригодится правило:
  • для утепления 1 этажа толщина плиты должна быть не меньше 50 мм;
  • все, что выше первого этажа – в диапазоне 20-30 мм.

Итак, учитывая данную информацию об экструдированном полистироле, вы сможете правильно подойти к выбору утепления вашего пола.

Маты из экструдированного пенополистирола с фасонными литыми каналами — это, конечно, круто и очень удобно в монтаже, но стоят они, к сожалению, как крыло от самолета.

Пеноплекс для теплого пола

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

    К самым важным достоинствам можно отнести следующее:
  1. вообще не впитывает влагу;
  2. небольшая теплопроводность и паропроницаемость;
  3. не выделяет вредных веществ;
  4. не боится микроорганизмов;
  5. высокие прочностные характеристики.

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая.

Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт.

Пенофол для теплого пола

Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.

Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.

Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.

Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса.

    В настоящее время производители предлагают четыре его типа:
  • Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
  • Тип «В». Слой фольги наклеен с двух сторон.
  • Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
  • Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.

Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола. Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм.

Важно. Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх.

Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.

Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.

Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.

Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.

Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.

Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.

Пенопласт под теплый пол

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.
Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола. Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Толщина утеплителя для пола

Важнейшим этапом отделки любого помещения является утепление полов. Многие недооценивают величину потерь тепла через пол, а ведь правильно подобранный утеплитель позволяет экономить на отоплении до 30% энергии.

Особенно большая экономия достигается при использовании системы теплого пола, которую просто необходимо изолировать снизу, чтобы она не грела перекрытия или грунт.

Выбрать тип утеплителя, наилучшим образом подходящий для вашего помещения — это только половина дела.

Важно, чтобы слой утеплителя был достаточной толщины, ведь даже самый лучший утеплитель не обеспечит достаточной теплоизоляции, если будет уложен слишком тонким слоем. С другой стороны, излишне толстый слой утеплителя уменьшает высоту потолков в помещении и является неоправданной тратой денег.

Базовые коэффициенты теплопроводности изоляционных материаловλ, Вт/мК
Эковата0,040
Минеральная вата URSA0.052
Минеральная вата ISOVER0.048
Каменная вата Rockwool0.045
Каменная вата Рагос0.045
Жесткие мин. ватные плиты0.085
Пенополистирол0.041
Пеностекло0.12
Пенопласт0.05
Гравий керамзитовый 8000.21
Гравий керамзитовый 2000.11

Какая должна быть толщина утеплителя для пола? Важно понимать, что необходимая толщина утеплителя зависит от климатических условий в вашей местности. Очевидно, что при использовании одного и того же утеплителя в однотипных домах в Сочи и в Норильске потребуется совершенно разная толщина слоя.

Поэтому нужно учитывать, что все рекомендации в статье даны для типичного климата средней полосы России, где температура зимой редко опускается ниже -25 градусов.

Если вы живете в более мягком или более суровом климате, то рекомендации нужно корректировать в большую или меньшую сторону. Рассмотрим основные типы теплоизоляции и необходимую толщину слоя при применении в различных типах перекрытий.

Факторы (ТП - теплый пол)Толщина утеплителя
ТП над отапливаемым помещением, в котором температура воздуха не ниже 18 градусов30 мм
ТП над отапливаемым помещением с температурой воздуха 10-17 градусов50 мм
ТП над отапливаемым помещением с температурой 0-10 градусов70 мм
ТП над неотапливаемым помещением100 мм
ТП на грунте в цокольном или подвальном этаже с заглублением менее 1,5 м 120 мм
ТП на грунте в цокольном или подвальном этаже с заглублением 1,5м и более 60 мм

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

  • №1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

    Последовательность выполнения действий при укладке изоляционных плит:
  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

  • №2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

  • №3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.
Источники: materik-m.ru, netholodu.com, sovet-ingenera.com, eurosantehnik.ru, polspec.com, izollab.ru, pol-spec.ru

first-apartment.ru

Утеплитель под теплый пол водяной

Здравствуйте Дорогие читатели блога prosamostroi.ru! Согласитесь, что весна – это долгожданно, это хорошо: все пробуждается, все стремится дальше, в тепло, в лето. А потом вдруг – бац! – возвращается зима, с морозами, снегопадами, сильными ветрами. Капризы погоды ведь еще никто не отменял. Вот поэтому человеческое жилище должно быть вдвойне крепостью, чтобы в холод не дрожать, а в жару не изнывать от духоты. Но сейчас о первом – о холоде. Давайте еще раз вспомним о теплых полах, на этот раз о водяных. И все потому, что нас сегодня интересует утеплитель под теплый пол водяной.

Для чего вообще нужен этот самый утеплитель? Резонный вопрос, попробуем ответить. Теплоизоляция под теплый пол помогает теплу в помещении распределяться равномерно. Грубо говоря, теплый пол напоминает некий слоеный пирог, а теплоизоляционный материал – очень важный компонент этого «блюда». Не будь утеплителя, функционирование системы обогрева было бы малоэффективно, а сама система вряд ли отличалась бы долговечностью в работе. Именно поэтому любой пол, имеющий подогрев, должен быть снабжен изолирующими материалами.

Подведем предварительные итоги. Итак, утеплитель (теплоизоляция) решает несколько задач:

  • С его помощью энергия тепла равномерно распределяется по помещению. Это особенно актуально для водяного теплого пола, так как его нагревательная система представляет собой изогнутые в некоторых местах трубы, и без слоя утеплителя тепло никак не сможет равномерно поступать в помещение.
  • Благодаря теплоизоляции тепло практически не покидает пределов помещения. Иными словами, утеплитель не дает теплу «просачиваться» через перекрытие и растрачиваться впустую – он аккумулирует его.
  • Во многих случаях теплоизоляция способствует упрощению установки теплого пола.

С общими понятиями вроде разобрались. Теперь переходим к техническим частностям: они важны не менее.

Толщина пластины утеплителя под теплый пол водяной

Надо сказать, что материал, из которого выполнен утеплитель, может быть разным. Наиболее известен пенополистирол. По некоторым своим свойствам он схож с пенопластом, но его эксплуатационные характеристики гораздо практичнее. Для утепления применяются также минеральная вата, эковата, пробковый материал и другие.

Но не только свойства используемого для утепления материала влияют на эксплуатационные характеристики теплоизоляции и на ее способность сохранять тепло. Важную роль играет такой параметр, как толщина теплоизоляционного слоя.

Поскольку речь идет об утеплителе под теплый пол, то обращать внимание на климатические условия при определении толщины не имеет должного смысла: сама нагревательная система теплого пола нивелирует климатические контрасты.  Однако все равно существуют определенные правила. Так, если используется пенополистирол, то рекомендуется применять лист толщиной не менее 30 мм. К тому же для наибольшей эффективности и максимальной плотности листы усиливаются полимерным полотном, которое содержит армирующую сетку.

Кстати, утеплитель из пенополистирола для пола с водяной системой подогрева можно купить уже готовый, имеющий специальную разметку. Подобные листы полностью готовы к употреблению, остается только удалить излишки. По стандарту они квадратные с длиной стороны 50 см.

Надо помнить, что теплый пол – это не просто трубы, «прячущиеся» под напольное покрытие и обогревающие комнаты. На самом деле это многослойная система, и от качества и правильности монтажа каждого слоя зависит полноценная работа теплого пола в целом. Если такой пол лишить утеплителя, то за зиму он вполне может потерять приблизительно 25% тепла. Согласитесь, что это очень немало. Именно поэтому так необходима качественная теплоизоляция.

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

  • Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.
  • Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.
  • Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — теплый пол потребление электроэнергии, советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

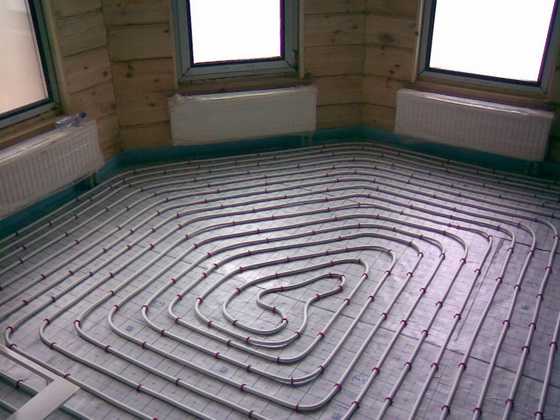

Утеплитель для теплого водяного пола на фото

Как именно нужно устанавливать утеплитель под теплый пол водяной, как он выглядит и каким бывает, можно увидеть на предложенных нами фотографиях. Именно поверх представленных ниже утеплителей и укладывается в дальнейшем система теплого пола.

В заключение же хотелось бы добавить, что любое полезное знание значительно облегчает жизнь, а если это знание имеет еще и прикладной характер, то цена ему особенно высока. Утепляйте свои полы в удовольствие и живите с теплом в сердце. Удачи!


Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:

И конечно же подпишитесь на обновления, чтобы ничего не пропустить

Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение - нам это очень важно!


Похожие записи:

Сухая и полусухая стяжка пола — плюсы и минусы обоих видов

Плинтуса напольные широкие полиуретановые в интерьере — основные преимущества их использования

Ремонт пола в квартире своими руками поэтапно — пошаговая инструкция для начинающих

Цветущие кустарники для сада — фото и названия садовых кустарников для средней полосы, Урала, Сибири и северных районов!

Рулонный газон — как укладывать самостоятельно и правильно ухаживать?

prosamostroi.ru

Утеплитель для теплого водяного пола, подложка, теплоизоляционные плиты

Основная система теплых полов очень непроста и обширна, она включает в себя несколько систематизаций различных деталей, каждый из которых осуществляет свою задачу. Выбрать правильную и нужную систему водяного отопления – это лишь часть нашей задачи. Помимо этого нужно подобрать утеплитель для теплого водяного пола, который существенно увеличит уровень сохранения тепла в несколько раз, что, в свою очередь, позволит значительно сэкономить электроэнергию. Также при выборе правильной изоляции и применении специального фольгированного основания, есть уникальная возможность отлично сэкономить тепло, затрудняя его проникновение вниз.

Теплой водяной пол

Утеплитель для тёплого пола, цена которого зависит от материала, из которого он выполнен, может быть самым разнообразным, но наибольшую известность получил пенополистирол, представляющий собой материал, похожий по свойствам на пенопласт, но обладающий куда более практичными эксплуатационными характеристики. Для образования утепляющего слоя применяется лист пенополистирола не менее 3 см толщиной. Для того, чтобы все имеющиеся между листами соединения не пропускали энергию и были максимально плотными, их усиливают с помощью полотна из полимера, включающий в себя армирующую сетку.

Пенополистирол

Если в процессе установки утеплителя будет использована подложка под водяные теплые полы, ваш пол будет иметь отличную устойчивость к влаге, и, мало того, иметь высокий срок службы. Следующие пункты являются существенными составляющими максимально результативного водяного теплого пола:

  • Стяжка или бетонное основание, которое будет сохранять, и задерживать тепло на его пути вниз;
  • Фольгированная теплоизоляция под водяной теплый пол, отражающий тепло обратно в обогреваемое помещение. Водяной теплый пол, подложка которого фольгированной стороной обращена в помещение, значительно снижает теплопотери и увеличивает температуру в помещении.
  • Утеплитель под теплый пол, сохраняющий в себе максимум энергии, снижая расход электричества.

В специализированных магазинах вы можете приобрести утеплитель для теплого водяного пола уже с нанесенными специальными разметками. Такие листы пенополистирола уже готовы к работе, необходимо только удалить лишнее. Стандартный размер таких листов составляет 50х50см, но если вы имеете выход непосредственно на производителей, то можно заказать листы совершенно любого размера.

Рекомендуем к прочтению:

Фольгированный пенополистирол с разметкой

Высококвалифицированные специалисты понимают, что правильно смонтированные теплые водяные полы – это залог сохранения энергии внутри помещения, поскольку установленный без утеплителя пол, может понести примерно 25 % теплопотерь в зимний период.  Поэтому, чтобы сократить расходы и сохранить тепло необходимо использовать надежный утеплитель под водяной теплый пол.

Для каких целей необходимо использовать утеплитель?

Грамотная установка этажных перекрытий состоит в надобности монтажа теплоизоляционных материалов, в противном случае, через определенное время на поверхности вашего пола и в местах, где пол соприкасается с наружными стенами, возможно образование конденсата.  В связи с повышенным на внутренних поверхностях полов числом влаги возникнет неприятная черная плесень и грибковые образования, все это может негативно сказаться и на самой конструкции, а также на здоровье живущих в доме людей.

Чтобы всего вышеперечисленного не произошло нужно тщательно спроектировать теплоизоляцию вашего дома, качественно смонтировать утеплитель для водяных теплых полов и провести остальные необходимые мероприятия для максимального уменьшения теплопотерь в любом месте обогреваемого помещения.

Утеплитель для теплого пола обладает важной функцией в эксплуатации. Она заключается в уменьшении, где в этом нет надобности, излучения тепловой энергии. Таким образом, поток теплого воздуха фиксируется по одному курсу, благодаря чему уменьшаются затраты электроэнергии во время эксплуатации системы обогрева пола, в то время как мощность водяного теплого пола остается неизменной.

Направление теплового потока в разных системах отопления

Какие материалы необходимо использовать?

На сегодняшний день выбор необходимых материалов не маленький. Подложка под теплый водяной пол, а также теплоизоляция для теплого пола водяного продаются в специализированных магазинах, где можно купить сразу все необходимые материалы. Скажем так, наши плиты для теплого водяного пола обязательно должны быть либо из минеральной ваты, либо из пенополистирола. Под каждый такой материал разработаны  специальные схемы монтажа теплоизоляции, принимающие во внимание основные особенности их применения. К примеру, теплоизоляционные плиты для теплого пола имеют такие качества, как высокая теплоизолирующая и звуковая способность, отличные водоотталкивающие свойства, огнестойкость и пр.

Рекомендуем к прочтению:

Полистирольные плиты имеющие специальные зажимы для монтажа трубопровода водяного теплого пола

Что же касается минеральной ваты, то стоит отметить, что она бывает двух видов: твердая плита и гибкий мат. Теплоотдача теплого водяного пола при использовании минеральной ваты максимальная, но самое главное, что она не подвергается возгоранию. Если у вас использована алюминиевая подложка для теплого водяного пола, то в принципе гибкой минеральной ваты в качестве утеплителя будет достаточно для получения максимального КПД водяного пола.

Фольгированная минеральная вата

Плита из минеральной ваты имеет исключительную особенностью. Лицевую сторону таких плит помечают синей полосой, и при укладке эта синяя полоска должна оказаться сверху. Основание для теплого водяного пола может быть как бетонным, таи деревянным, но при деревянном основании необходимо в большей степени утеплять, во избежание высокой теплопотери.

Дополнительно к основной системе отопления можете использовать энергофлекс для теплого пола. Этот высококачественный материал представляет собой готовую систему теплоизоляции, позволяющего значительно сократить время установки, Преимущественно его используют в случае неожиданной, но кратковременной необходимости отопления.

Более подробно с пенополистиролом можно ознакомиться в статье — пенополистирол для теплого пола.

centro-pol.ru

Утеплитель для теплого водяного пола

Монтажа полов с подогревом не является особо сложно задачей и выполняется по строго регламентированной технологии, с применением того или иного материала, выполняющего определенные функции.

Утеплитель для теплого водяного пола играет роль теплоизоляционного барьера, напрямую влияющего на эффективности работ системы.

Особенности теплоизоляции полов с подогревом

Структура или “пирог” теплого пола может состоять из различных функциональных слоев. К стандартному варианту исполнения принято относить схему следующего вида: черновая основа, слой теплоизоляционного материала, армирующая сетка, нагревательные элементы, слой бетонной стяжки и финишное покрытие.

В общем виде, данная схема применима, как для гидравлических или водяных систем, так и для теплых электрических полов. То есть в обоих случаях выполняется подготовка чернового основания и укладка утеплителя.

Утеплитель при совместном использовании с теплыми полами будет играть роль теплоизолирующего и теплоотражающего барьера. Основная функция данного слоя – это предотвращение тепловых потерь через несущую основу и перенаправление тепловых потоков в противоположном направлении.

Теплоизоляция помогает снизить общие потери тепла через несущее перекрытие

При отсутствии теплоизоляционного слоя возможны сильные потери тепловой энергии, что обязательно скажется на постоянном снижении температуры теплоносителя и нагревательных элементов. Снижение температуры, в свою очередь, приведет к повышенному расходу электроэнергии, расходуемой на нагрев теплоносителя и повышенным затратам на содержании системы “теплого пола” в целом.

Виды утеплителей и их особенности

Утеплитель под водяной или электрический теплый пол мало чем отличается от традиционных теплоизоляционных материалов, используемых для утепления несущих элементов здания, внутренней поверхности стен и т.д.

Теплоизоляционные материалы для совместного использования с теплым полом

Наиболее часто используют следующие виды материала:

  • минеральная вата – доступный и проверенный временем материал, отличающийся простой технологией укладки, хорошими теплоизоляционными и звукопоглощающими качествами, высокими сроком службы и экологичностью;
  • пенополистирол – современный теплоизолятор с высокими показателями теплосбережения, долговечности, низкими водопоглащением, устойчивостью к агрессивной биологической среде и действию некоторых химических веществ;
  • пробковые покрытия – материал, изготавливаемый из натуральных компонентов (кора пробкового дуба). Обладает малой толщиной при сохранении высоких теплоизоляционных качеств. Не гниет, не подвержен образованию плесени и грибка. Экологичен и безопасен для человека;
  • теплоизоляционные маты – специальные монтажные маты из пенопласта и пенополистирола с прорезиненной гидроизоляционной поверхностью. Имеют выпирающие фиксаторы или так называемые “бобышки”, которые облегчают процесс укладки нагревательных элементов.

Тот или иной вид утеплителя помимо своих преимуществ и практических качеств имеет ряд минусов. Минеральная вата может содержать фенол и другие вредные вещества, которые могут выделяться при нагревании, что особенно критично при монтаже теплых полов.

Отражающая поверхность способствует отражению тепловой энергии

Существуют различные виды минеральной ваты и без содержания фенольных соединений, но при покупке данный факт следует дополнительно уточнять. Можно запросить предъявить сертификат качества или иной документ подтверждающий, что подобные вещества при производстве не использовались.

К существенным минусам пенополистирола можно отнести толщину, которую материал создает после его укладки. Так минимально рекомендованный слой пенополистирола должен быть не менее 5 см. Учитывая, что помимо 5 см утеплителя будет заливаться 5-8 см бетонной стяжки, то это значительным образом повлияет и поднимет уровень пола.

Тот же факт можно отнести и к пенополистирольным матам, но как показывает практика, в современных частных домах высота потолков находится на уровне 2,7-3 м, что может гарантировать, что толщина утеплителя с залитой стяжкой сильно не повлияют и не уменьшать данный показатель.

В квартирах, особенно для строений с низким потолком, рекомендуется использовать утеплители на основе вспененного полиэтилена. Толщина данного покрытия 5-10 мм. Этого вполне достаточно для эффективного отведения и перенаправления тепловой энергии.

Какой вид утеплителя наиболее эффективен

Выбор подходящего типа утеплителя должен быть основан на целом ряде факторов. Наиболее простой способ выбора это учет таких условий, как климатическая зона, температура в зимнее время года, желаемая температура в помещении, тип строения, этаж и характеристики материала.

Например, для первого этажа дома из газобетона, облицованного силикатным кирпичом и расположенного в Северо-Западном регионе, где зимняя температура редко опускается ниже -20-25 °C можно использовать 5 см слой пенополистирола. Для теплых полов, монтируемых на втором и последующих этажах, будет достаточно вспененного полиэтилена с отражающей поверхностью.

Для строений, расположенных в условиях, когда зимняя температура опускается до — 30 °C и более, рекомендуется не экономить и укладывать 10 слой пенополистирола с обязательным утеплением несущих стен, и окна.

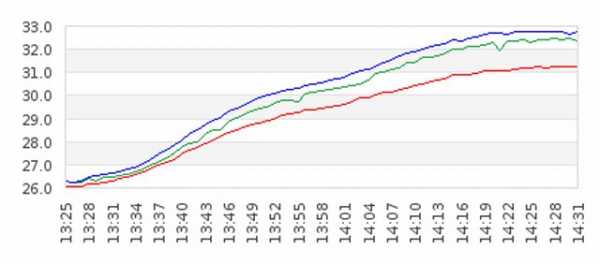

Температура нагрева (сверху) и скорость остывания (снизу) поверхности, где зеленый — это теплоизоляция с отражающей стороной

Для квартир в типовых многоквартирных домах, в особенности для помещений, находящихся на 2 и более этажах, можно ограничиться укладкой подложки из вспененного полиэтилена или покрытия с отражающей поверхностью. Большую роль, в таких случаях, будет играть качественная установка стеклопакетов, так как теплопотери через обычные деревянные рамы слишком высоки.

Дополнительно стоит уточнить про пенолиэтилен с лавсановой или металлизированной поверхностью. Существует мнение и доводы, что фольгированный утеплитель, используемый как “ноу-хау” и рекомендованный к совместной укладке с теплыми полами является неэффективным.

Сравнение нагрева при использовании пенополистирола (синяя)/пенолиэтилена (зеленая)

Отчасти это верно, но только тогда, когда не соблюдается технология выполнения работ или используется некачественный материал. Для устройства под стяжку должен быть использован только пенополиэтилен с лавсановой (НПЭ-Л) поверхностью, так щелочная среда раствора может повредить металлизированный слой, представленный алюминиевой фольгой (НПЭ-Ф).

Толщина стяжки над деформируемым утеплителем, коим является НПЭ-Л, должна быть не менее 60 мм. Рекомендуемый бетонный слой – 80-100 мм. Это связано с тем, что применение деформируемых утеплителей повышает риск образования трещин в процессе гидратации бетонного слоя.

В доказательство эффективности подобных покрытий можно привести графики, полученные в ходе эксперимента, которые вы можете увидеть чуть выше.

Общая технология укладки и монтажа

Укладка утеплителя для теплого водяного пола выполняется после проведения ряда подготовительных мероприятий. К ним обычно относят: демонтаж старого напольного покрытия и существующей системы пола, уборка строительного мусора и очистка поверхности от пыли, устранение возможных изъянов поверхности и подготовка основания под укладку теплоизолятора.

По нижнему краю стены обязательно монтируется расширительная лента

Демонтаж старой напольной отделки производится с учетом использовавшего материала. Для снятия плитки придется прибегнуть к электроинструментам. Снятие ламината или дощатого пола можно выполнить при помощи подручных средств.

Образовавшийся строительный мусор убираются в плотные мешки и вывозят на свалку. Далее проводится визуальный осмотр бетонной плиты или несущей основы на предмет повреждений. При их наличии проводится расшивка существующего изъяна и затирка при помощи строительных смесей: цементно-песчаный раствор, специальная шпатлевка и заполнитель.

При обнаружении масляных пятен или краски желательно осуществить их оттирку при помощи обычных спиртовых растворителей. Если поверхность имеет сильный уклон или содержит большое количество выбоин, то следует выполнить заливку самовыравнивающейся смеси толщиной 2-3 мм.

Для фиксации нагревательных элементов на утеплитель ложится армирующая сетка

Для нивелирования температурных расширений, в нижней части стены монтируется демпферная лента. Фиксация ленты производится по периметру помещения на высоте 15-20 см. Излишки материала после застывания раствора можно будет обрезать.

По поверхности основы расстилается полиэтиленовая пленка с напуском на стены. Желательно, чтобы плотность материала была более 150 г/м2. На пленку укладывается утеплитель. При необходимости материал подрезается и стыкуется методом “стык в стык”.

Для пенополиэтилена можно воспользоваться специальным скотчем с ламинированной поверхностью, которым проклеиваются места стыков. Далее на утеплитель укладывается армирующая сетка, к которой крепятся нагревательные элементы.

Дальнейшие работы требуют более детального рассмотрения. В общем случае, укладка теплоизолятора происходит в похожей последовательности, с той лишь разницей, что меняется сам материал и его толщина.

Читайте также:

otdelkaexp.ru

Утеплитель для теплого водяного пола

Предисловие. Система теплых полов непроста и очень обширна, она включает в себя несколько различных узлов, каждый из узлов выполняет свою определенную задачу. Выбрать правильную систему водяного отопления в дом – это лишь часть задачи. Помимо этого нужно правильно подобрать утеплитель для теплого водяного пола, увеличивающий степень сохранения тепла в жилом помещении в несколько раз.

Обзор утеплителей

Свойства Rockwool Лайт Баттс

Минвата Изовер: характеристики

Утеплители Кнауф: характеристики

Свойства минваты Ursa PureOne

Применение ТехноНИКОЛЬ

Нужно ли укладывать утеплитель под теплый пол?

Квалифицированные специалисты говорят, что смонтированные по технологии теплые полы – залог сохранения тепловой энергии внутри помещения, поскольку без утеплителя установленный пол, может понести до 25% потерь тепла в зимний период. Чтобы сократить свои расходы и сохранить максимальное количество тепла в доме необходимо использовать надежный утеплитель под теплый пол и провести утепление окон на зиму.

Нужен ли утеплитель под теплый пол?

Утеплитель теплого пола, цена которого зависит от материала, позволит вам сэкономить электроэнергию, затрудняя проникновение тепла вниз под утепленный деревянный пол в доме. Утеплитель для теплого пола может различным, но наибольшую популярность получил экструдированный пенополистирол, представляющий собой плиты, похожие на пенопласт, но с более практичными характеристиками.

Для утепляющего слоя на полу применяется лист экструдированного пенополистирола (пеноплекса) не менее 3 см толщиной. Чтобы соединения между листами не пропускали тепло и были максимально плотными, стыки дополнительно пропенивают и усиливают полотном из полимера с армирующей сеткой. В этом случае ваш водяной теплый пол будет иметь устойчивость к влаге, и иметь долгий срок службы.

Следующие пункты являются существенными для устройства эффективного теплого пола:

1. Бетонная стяжка будет сохранять, и задерживать тепло на пути вниз;
2. Фольгированная изоляция будет отражать тепло обратно в помещение;
3. Утеплитель под теплый пол будет сохраняют максимум тепла, снижая расход электричества.

Какие материалы необходимо использовать?

В современном загородном строительстве и ремонте используются несколько видов теплоизоляционных материалов. У каждого типа есть свои преимущества и недостатки. Прежде чем приступать к устройству теплоизоляции необходимо всесторонне изучить возможности утеплителей, сравнить характеристики минваты и других популярных материалов – стекловаты, пеноплекса, пенополистирола и т.д.

Лучший утеплитель для теплого водяного пола должен обладать важной функцией – уменьшать излучения тепловой энергии под пол. Таким образом, тепло и поток теплого воздуха остается в помещении, благодаря этому уменьшаются затраты на электроэнергию, в то время как эффективность и КПД водяного теплого пола остается неизменной. Какой утеплитель положить под теплый пол в доме или квартире лучше всего?

На сегодняшний день выбор материалов не маленький. В магазинах можно сегодня купить утеплитель для теплого водяного пола с нанесенными метками и приобрести сразу все необходимые материалы. Такие плиты пенополистирола готовы к работе. Теплоизоляционные плиты для теплого водяного пола имеют высокую теплоизоляцию и звукоизоляцию, отличные водоотталкивающие свойства и огнестойкость.

Выбираем подложку под теплый водяной пол

Пенополистирол для теплого пола

Пенополистирол выпускается в листах, его легко монтировать на основание пола. Толщина плит варьируется от 30 до 120 мм. Наибольшую толщину плит пенопласта следует брать, когда под полом находится не отапливаемый подвал. Толщину плиту в 30 мм монтируют, если под перекрытием расположено отапливаемое помещение. Пенополистирол необходимо защитить от проникновения влаги гидроизоляционной пленкой.

К недостаткам пенопласта относят низкую прочность материала. Из-за хрупкости и низкой прочности пенополистирола при устройстве бетонной стяжки необходимо армировать теплоизоляционный слой. К преимуществам материала следует отнести низкую стоимость, благодаря чему плиты пенопласта стали самым популярным утеплителем, как и теплые полы кнауф в нашей стране.

Минеральные маты для теплого пола

Укладка утеплителя под теплый пол

К достоинствам минваты можно отнести способность материала заполнять все пространство, обеспечивая монолитность теплоизоляционного слоя. К недостаткам минеральной ваты относят высокую гигроскопичность. Минеральные маты склонны напитывать влагу и терять при этом свои свойства. Минераловатный слой нуждается в качественной пароизоляции, которую самостоятельно обеспечить не всегда возможно на высоком уровне.

Для подложки под теплый водяной пол можно использовать минеральные утеплители различных производителей. В линейке популярных брендов есть виды базальтовых и стекловолоконных утеплителей, выдерживающих серьезные нагрузки, которые предназначены для утепления полов в доме на винтовых сваях, утепления полов на первых и цокольных этажах.

Пробковый утеплитель для теплого пола

Пробковый утеплитель, пропитанный воском

Для утепления основания под «теплый пол» можно использовать пробковый утеплитель, пропитанный воском. Монтируется материал на клеевые составы. К недостаткам пробкового утеплителя относят чувствительность к влаге и биологическому разрушению. Перед укладкой следует позаботиться о надежной герметизации и пароизоляции.

Утепление пола пробкой, укладка под напольное покрытие агломератных панелей – хороший способ снизить теплопотери дома. Хотя пробковые панели уступают по показателям теплосбережения синтетическим материалам, они вполне уместны.

Выбираем лучший утеплитель для теплого пола.

Профильные теплоизоляционные маты

Утеплитель для теплого пола. Профильные маты

Профильные маты предназначены для системы теплого пола водяного типа. Они обеспечивают надежную теплоизоляцию перекрытия и покрыты пароизоляционной мембранной. Это снимает часть проблем в виде необходимости дополнительной укладки паробарьера. На поверхности теплоизоляционных матов имеются выступы, предназначенные для укладки и фиксации гибких труб системы водяного теплого пола.

Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев. Теплоизоляционный слой препятствует проникновению тепла через нижнее перекрытие пола.

Особенности укладки утеплителя

Схема устройства теплого водяного пола

Чтобы правильно сделать теплый пол, нужно позаботиться о достаточном слое утеплителя, который надежно предохранит теплоноситель от бетонного основания или утрамбованного грунта. Во избежание этих проблем, сначала устанавливаются лаги из бруса. Затем между брусом раскладывают утеплительные материалы, теплоотражающую пленку или фольгу, следом укладывают систему труб теплоносителя.

После трубы заливают гипсовым или цементным раствором, и после высыхания делают финишное напольное покрытие. Пол украдет около 10 см высоты помещения, но будет теплым и комфортным в любые морозы. Нагрев и остывание пола будет происходить плавно, поэтому после отключения он будет теплым еще некоторое время, вы сможете ходить дома в носках или тапочках в самые лютые морозы.

Видео. Выбираем подложку для теплого пола

: file_put_contents(/var/www/fastuser/data/www/xn----jtbaaoqpdidh0am.xn--p1ai/wp-content/uploads/2013/525e6cda3f2b815dc922229c6bbb38fc.jpg): failed to open stream: No such file or directory in

xn----jtbaaoqpdidh0am.xn--p1ai

Утеплитель под теплый пол - водяной и электрический варианты

Сейчас люди, выполняющие ремонт дома самостоятельно, предпочитают делать такую популярную нынче функцию, как теплый пол. Этот вид полов устанавливают в доме или в квартире, для того, чтобы сильно уменьшить свои расходы на отопление жилья, и в некоторых случаях полностью от него избавиться. Конечно, стоимость монтажа теплого пола выйдет дороже, чем обычное отопление, но здесь выходит на первый план еще и такая характеристика, как комфорт. Ведь это очень комфортно – босяком, когда на улице метет снег и стоит мороз, ходить у себя в жилище.

Каких видов бывает теплый пол?

В настоящее время различают два варианта исполнения теплого пола: это водяной и электрический. Водяной теплый пол рекомендуется применять в том случае, когда требуется выполнить систему отопления дома или квартиры только за счет теплых полов. В процессе монтажа водяной теплый пол гораздо сложнее, и его тяжело установить самостоятельно. Это так сказать более трудоемкий вид отопления пола.

Утеплитель под теплый пол водяной должен быть как минимум 5 сантиметров, а профессионалы говорят, чем утеплителя будет больше, тем эффект от этого пола будет лучше.

Электрический теплый пол намного проще в установке, и он может даже быть положен самостоятельно. Электрический теплый пол бывает двух видов – это пленочный и кабельный. Кабельный монтируется в саму стяжку, а пленочный может с легкостью накладываться поверх стяжки, на которую предварительно уложен слой термоизоляции.

Электрические теплые полы будут идеальным вариантом для того, чтобы поднять температуру в тех помещениях, где не предусмотрено централизованной системы отопления. Например, в прихожих, лоджиях и балконах.

Теплый пол как полноценное отопление

Существует также отличная возможность полностью уйти от стандартного отопления в доме или квартире, заменив его теплыми полами. Для этой цели необходимо использовать теплый пол, работающий от горячей воды. Так как, будет гораздо лучшая теплоотдача по сравнению с электрическим, и, что немаловажно, значительная экономия ресурсов.

Для того чтобы теплый пол полностью выполнял все свои функции, то есть полностью отапливал помещение, в первую очередь необходим правильный его монтаж. Самым важным моментом при монтаже является теплоизоляция для теплого пола водяного, так как если ее не выполнить правильно, то все тепло будет уходить вниз в землю, или как это говорят у нас по поводу обычного отопления: «В трубу».

Наилучшим вариантом утеплителя под теплый пол водяной является такой материал, как пенополистирол фольгированный. Этот вид материала имеет много преимуществ перед остальными подобными материалами. Эти преимущества мы перечислим ниже:

  • Отлично держит тепло.
  • Используется при температурном диапазоне от -180 до 180 градусов Цельсия.
  • Является очень прочным и устойчивым против многих химических и биологических раздражителей.
  • Выполняется стандартными плитами размером 50 на 50 сантиметров, что позволяет с легкостью его монтировать.
  • Экологическая безопасность этого материала.

Теплоизоляция для теплого пола водяного, выполненная при помощи этого пенополистирола, является надежной и качественной. Еще одной из важных причин, чтобы выбрать именно фольгированный материал является то, что он предотвращает попадание влаги в помещение снизу. И это особенно важно тогда, когда у Вас под полом находится земля или подвал.

Кроме того, как мы уже говорили выше, этот материал является экологически безопасным, так как состоит только из специальных гранул водорода, которые даже при сильном нагреве не выделяют из себя вредные вещества.

Какой из двух вариантов теплого пола лучше и экономнее?

Так сразу ответить на вопрос, что лучше — невозможно, так как у каждого из этих разновидностей теплого пола есть свои конструктивные особенности. И оба эти варианта отлично справляются с теми задачами, которые перед ними ставит производитель.

Если вы решили полностью отапливать дом с помощью теплого пола, то в таком случае вам придется устанавливать гидравлический теплый пол, так как при постоянной работе он дает существенную экономию средств, хотя и расходы на его установку значительно выше, если сравнивать с полом, работающим от электричества.

Но если вы решили обогреть несколько комнат, например балкон или мансарду, те помещения, где нет нужды в постоянном отоплении, то тогда вам необходимо прокладывать теплые полы с электричеством, так как полностью срывать пол нет смысла. Выбирайте вид вашего теплого пола в зависимости от функций, и тогда он прослужит вам долго и так как положено.

eco-stroitelstvo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
