Теплоизоляция для теплого пола водяного: утеплитель

Содержание

Системы водяного теплого пола применяются в качестве обогревательных конструкций. Они прогревают пол дома, таким образом, воздействуя на общую температуру в помещении.

Использование конструкций теплого пола широко распространено, но мало кто знает, что мало просто установить теплый пол. Его еще нужно правильно изолировать.

Нарезанный пенополистирол для теплоизоляции водяного пола

Именно теплоизоляция позволяет добиться максимума при работе с теплыми полами. О ней сейчас и пойдет речь в данной статье. Покупать пенопласт в Самаре, к слову, выгоднее всего.

1 Общая информация

Для начала разберемся, что же такое этот теплый пол, и почему ему собственно нужна теплоизоляция.

Теплый пол – это специальная отопительная система, что используется для обогрева помещений. Теплый пол – это удобный и крайне полезный способ, что позволяет придерживаться в доме нормального температурного фона, что приемлем для проживания людей.

Сами по себе теплые полы состоят из нагревательных контуров, что подключены к специальному блоку распределителю. Если мы рассматриваем водяной теплый пол, то здесь нагревательным контуром будут выступать полипропиленовые трубки, что проложены по земле.

Нагревательным элементом в трубках выступает горячая вода. Собственно, именно поэтому их и называют водяными. Все контуры подключены к смесительному блоку, а тот, в свою очередь, подключен к обогревателю.

В итоге система с звукоизоляционными материалами Изовер регулирует свои параметры так, чтобы пол постоянно придерживался определенного температурного уровня.

Трубки или нагревательный контур прокладывают непосредственно по полу. Причем прокладка ведется по спирали. Каждый дециметр пола должен быть оборудован хотя бы одним каналом, чтобы прогрев осуществлялся равномерно.

Поверх контура заливается стяжка из легких материалов. Как вы сами понимаете, нагревательный контур только отдает свою температуру на соседние элементы.

В этом случае именно стяжка будет отдавать основное тепло, и прогревать финишное покрытие пола. Она же получает тепло непосредственно от контура.

Как видите, система водяного теплого пола очень эффективна. Это объясняется и возможностью ее взаимодействия на базовом физическом уровне.

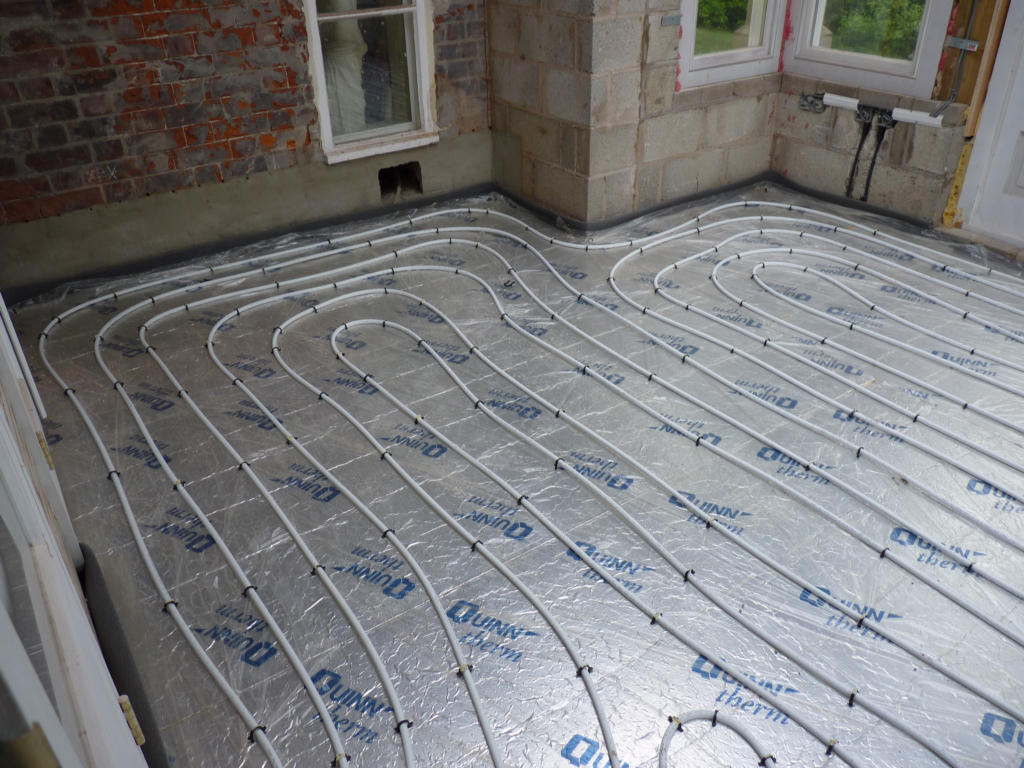

Пример расположения отопительных контуров теплого пола

Как всем известно, воздух в комнате циркулирует в зависимости от его температуры даже если стоит пароизоляция Изоспан В. Теплый воздух всегда стремится вверх, а холодный вниз. Так как пол находится в самой нижней точке помещения, то именно возле него находится самые холодные воздушные массы.

В итоге теплый водяной пол работает с максимальной эффективностью, так как он непосредственно прогревает самый холодный воздух в помещении. При нагреве воздух поднимается выше, а его заменяет более холодный, и этот процесс не прекращается ни на минуту.

к меню ↑

1.1 Так зачем нужна теплоизоляция?

Разобравшись с технологией действия водяного теплого пола, можно приступить к главному вопросу. А зачем собственно нужен утеплитель для отопительной системы?

Все на самом деле очень просто. Утеплитель в такой ситуации играет роль искусственного барьера для тепловых волн.

Дело в том, что нагревательный контур всегда отдает энергию в обе стороны. Энергия любого материала, в том числе и горячей воды, строго ограничена. То есть отдавая энергию в обе стороны, водяной пол растрачивает свою эффективность на прогрев как стяжки, так и перекрытия, что лежит под ним.

Но нужно ли нам греть перекрытие используя Изоспан АМ? Ответ очевиден – нет, не нужно. Это пустая трата ресурсов, которые можно использовать более рационально.

Прогретое перекрытие не отдаст свою температуру правильным образом. Даже если вы устанавливаете полы на втором этаже, оно все равно прогреваться будет очень медленно, а их толщина рассеет всю тепловую энергию.

Если же пол установлен на первом этаже, то тут все еще проще. Как вы сами понимаете, греть грунт под домом – это не очень эффективное использование доступных ресурсов.

Собственно, проблема прогрева нежелательных конструкций и затраты на них лишней энергии известна строителям давно. Именно из-за нее возле радиаторных батарей монтируют фольгированные экраны.

Если этого не делать, то радиатор будет прогревать стену, а та будет охлаждаться, так как имеет прямой контакт с внешней средой.

Спиралевидное расположение контура водяного пола

Кто имеет дома тепловизор бытового или охотничьего назначения, наверняка замечал этот эффект лично. Даже простейший тепловизор, если взглянуть на неутепленные дома без изоляционных мембран Изоспан, покажет вам, где у хозяев находятся батареи.

Стены возле них будут отмечаться горячими, они будут даже ярче, чем стекла или двери домов.

Для нейтрализации подобных эффектов и используют утеплитель. Его монтаж позволяет оптимизировать работу полов, а также защищает их от внешних воздействий.

к меню ↑

2 Особенности утеплителей

Теперь определимся, какой утеплитель лучше применять, и чем они вообще отличаются.

На самом деле, утеплителей для теплого пола есть не так много. За последние несколько десятков лет выделились только самые эффективные и востребованные. Все остальные так и или иначе отсеялись.

Заранее отметим, что нужно понимать специфику водяного теплого пола. Здесь рабочий нагревательный элемент – это горячая вода. И это надо учитывать в обязательном порядке.

Ни о каких минераловатных утеплителях сейчас не может быть и речи. Ведь они вбирают воду, а также могут подвергаться другим внешним воздействиям.

к меню ↑

2.1 Деление на группы

В первую очередь утеплителя делят на материалы:

Отражателями в данной ситуации выступают материалы, что способны отбивать тепловое излучение. В первую очередь это касается фольгированной пленки.

Фольгированный утеплитель с отражателем

Фольга прекрасно отбивает тепловые волны, она очень легкая и довольно дешевая. Фольга, установленная в правильном месте, даже без основания из утеплителя способна существенно повысить эффективность работы теплого пола.

В большинстве случаев под фольгу ставят основание. Это может быть материал любого типа. Такие решения позволяют избавиться от главной проблемы фольгированных экранов – их хрупкости. В местах стыков фольгу проклеивают алюминиевым скотчем, полностью экранируя определенный участок.

Утеплители без отражателей являются самыми обычными материалами. Их кладут на пол, а затем крепят к основанию отопительный контур.

к меню ↑

2.2 Виды и отличия

Для теплого пола утепление выполняется с помощью следующих материалов:

Если рассматривать только самые известные утеплители, то пенополистирол среди них является бесспорным лидером. Это действительно очень популярный материал.

А всего благодаря его уникальным свойствам. Будучи очень легким и устойчивым к внешним воздействиям, он вообще не реагирует на воду. Коррозия или гниение плитам пенополистирола тоже не страшны. Ведь создают его из полимеров, а они, как всем известно, имеют самый длительный период полураспада.

Пенополистирол чаще всего комбинируют с пленкой для гидроизоляции. Поверх пленки могут настилать еще и фольгу. В этом плане сочетание фольги и пенопласта считается крайне удачным.

Легкая фольга без проблем крепится к листам, а их плотность существенно уменьшает вероятность повреждения отражающего слоя.

Пробковая подложка под теплый пол

В итоге мы получаем легкий, дешевый и эффективный теплоизоляционный материал, который легко укладывать под системы теплого пола.

Пробка – это еще один популярный вариант, но с системами теплых полов такой утеплитель не всегда взаимодействует эффективно. Дело в том, что пробка хоть и не сильно, но все же способна накапливать влагу.

При отсутствии проблем с отопительным контуром вы вряд ли почувствуете разницу, а вот если полы прорвет, то пробка быстро вберет воду, а затем набухнет.

В остальном же это очень удобный и экологичный материал. Только стоит он приличную сумму, да и эффективная теплоизоляция возможна, только если использовать пробковые рулоны толщиной от 3-4 см.

Вспененный полиэтилен получается, если при образовании обычного полиэтилена добавить к нему пенный наполнитель. Получится мягкий и воздушный полимерный материал, что имеет низкую теплопроводность.

Однако отдельно вспененный полиэтилен почти не используют. Он слишком хрупкий и дорогой. В системах теплых полов его применяют в комбинации с фольгой, образуя фольгированный полиэтилен.

Это крайне полезная вещь, если надо за минимальные деньги и по простейшей процедуре утеплить водяной пол, а также снабдить его теплоотражающими элементами.

Полипропилен по сути является полимером, что используется в строительстве и также промышленности. Но создают из него и теплоизоляцию.

Ее производят в полипропиленовых тонких листах. Характеристики у этой продукции довольно посредственные, но выигрывают они за счет исключительной легкости, крайне высокого рабочего ресурса примитивной процедуры укладки, что занимает у рабочего всего несколько минут времени.

к меню ↑

2.

3 Выбор теплоизоляции водяного пола (видео)

Утеплитель для водяного теплого пола

Вы хотите сделать качественную систему отопления и значительно повысить комфорт своего жилища? Как вариант, рекомендуем вам рассмотреть систему теплый пол. Именно она считается наиболее оптимальной для жилища, поскольку не пересушивает воздух и не гоняет по всей комнате пыль. А еще теплый пол позволяет получить в помещении равномерную температуру и уменьшить расходы на отопление.

При радиаторной системе перепады температуры в комнате могут быть более 7-10 градусов: вы будете чувствовать себя не комфортно. Такого никогда не случится с теплым полом. Расходы на отопление снижаются потому, что температура воды в системе редко превышает 40 градусов, тогда как в батарейной схеме она должна быть не менее 60. Но для того чтобы теплый пол работал, нужно его правильно собрать.

Мы расскажем, как правильно выбрать утеплитель для теплого пола — это действительно важная информация.

Зачем нужен утеплитель

Из курса физики мы знаем, что теплый воздух всегда поднимается вверх. Казалось бы — зачем полу нужно утепление? Обойтись без него никак не получится. Дело в том, что водяной теплый пол нагревает стяжку и комнату не только конвекцией, но и тепловым излучением. Оно равномерно распространяется во все стороны от трубы.

Для водяного теплого пола нужен качественный утеплитель и отражатель

Если труба будет лежать на основании, свободно проводящем тепло, то оно просто уйдет в землю или к соседям в потолок. Поэтому трубы укладывают на специальный утеплитель с отражающей поверхностью. Тепловая энергия отражается от него и уходит вверх, грея стяжку и напольное покрытие — потери в этом случае минимальны.

Ученые подсчитали, что если не использовать утеплитель, то через пол уходит до 20% тепла. Холод проникает в подполье через фундамент и от остывшей земли, а затем проходит в помещение через щели в покрытии. Обустраивать стяжку на грунт без утепления вообще категорически запрещено, поскольку в доме всегда будет холодно. Если уложить теплый пол без отражателя, то потери тепла составят еще примерно 20 процентов.

Поэтому пренебрегать этим нельзя. Таким образом, утеплитель выполняет следующие задачи:

• Равномерно и направлено распределяет тепло от теплоносителя.
• Сводит потери тепла к минимуму — оно не уходит в землю и в перекрытия.
• Пол не так быстро остывает, он обладает инерционностью, уменьшается расход газа или электричества.
• Защищает помещение от влаги.
• Задерживает посторонние звуки и вибрацию.

Требования к материалу

Каким должен быть утеплитель для водяного теплого пола? Прежде всего, он должен быть прочным и долговечным. Он будет расположен под стяжкой, поэтому доступа к нему не будет в ближайшие лет 10-15.

Утеплитель для теплого пола должен выдерживать нагрузки и перепады температуры

Утеплитель не должен за это время потерять свои свойства.

Основные требования к материалам следующие:

• Устойчивость к влаге.
• Устойчивость к агрессивной среде.
• Прочность на сжатие (ему придется выдерживать серьезные нагрузки).
• Низкий коэффициент деформации.
• Минимальный коэффициент теплопроводности.
• Максимальную плотность (25-30 кг/м3).

Также можно добавить то, что утеплитель должен обладать отрицательной горючестью. Особенно если он закладывается между этажами, а не на грунт.

Виды материалов

В качестве утеплителя могут выступать различные материалы — современный рынок предлагает более 20 видов качественного утеплителя. Мы отобрали самые интересные на наш взгляд.

• Пробка. Отличный, природный, экологически чистый материал. Выпускается в виде рулонов — его просто раскатывают по основанию. Может иметь толщину в 20-40 мм, чего вполне достаточно для качественного утепления. Сверху на пробковое покрытие укладывают специальный отражающий слой из фольгированного пенопропилена. Стоимость такого материала достаточно высока.
• Полипропилен. Выпускается в виде прямоугольных и квадратных плит. Имеет отличную плотность и прочность, поскольку имеет ячеистую закрытую структуру. Обладает великолепными тепло-звукоизоляционными свойствами. Не пропускает влагу, легко укладывается. Полипропиленовая теплоизоляция для водяного теплого пола клеится к основанию на клей или пену. Практически не горит, не плавится при температуре до 130 градусов.

Рекомендуется при укладке запенивать швы — так вы не только скрепите листы друг с другом, но и уберете мостики холода.

• Пенополистирол. Современный и качественный материал, который выпускается в качестве экструдированных плит толщиной от 40 до 100 мм. Имеет самый низкий коэффициент теплопроводности, хорошую плотность и прочность. При этом отличается малым весом и доступной стоимостью за квадратный метр. Не боится перепадов температуры, влаги и морозов. Укладка пенополистрирола очень простая — с этим справится даже ребенок. На материале не заводится плесень и грибок.
• Специальная фольгированная пленка из лавсана. Может укладываться в качестве отражающего слоя. Не боится давления и щелочной среды, которая возникает при заливке основания цементной стяжкой.

Для теплых водяных полов существуют специальные формы с креплением для труб

Обратите внимание: утеплитель укладывается по всей площади пола, независимо от того, будут ли лежать на нем трубы или нет. Это делают для того, чтобы все основание было равномерным и целостным.

Не стоит экономить и лепить утеплитель кусочками — стяжка просто отойдет от него и потрескается, что приведет к серьезным тратам на восстановление.

Создание стяжки

Для системы теплого водяного пола самым разумным решением будет заливка стяжки из готовых гипсовых смесей с последующей укладкой на нее финишного покрытия.

Технология проведения работ следующая:

• Подготовка основания. Лучше всего укладывать утеплитель на твердую поверхность, но плиты можно использовать и на сыпучих. Это может быть песок, керамзит, крошка и другие сухие наполнители. Если вы используете их, то хорошо утрамбуйте основание. Если у вас уже есть стяжка или деревянный пол, то заделайте все щели и выбоины на нем.
• Грунтовка. Обязательно прогрунтуйте поверхность. Это улучшит свойства основания и его адгезию.
• Укладка влагоизоляции. Некоторые мастера пропускают данный этап, но это в корне неверно. Гидроизоляцию создают из специальной мембраны или полиэтиленовой пленки в виде корытца с заходом на стены.
• Укладка утеплителя. Его раскладывают по основанию и закрепляют для того, чтобы он не сдвигался в стороны. Плиты лучше всего укладывать кирпичиком (в шахматном порядке).
• Пароизоляция. Сверху на утеплитель кладут пароизолирующую мембрану, сохраняющую его от точки росы.
• Армирующая сетка. Используется обычная металлическая сеть с размерами ячеек 50 на 50 мм или 100 на 100 мм.
• Укладка трубы. Пластиковая или металлическая труба раскладывается по поверхности выбранным способом. В стяжке не должно быть соединений — укладываются только цельные куски, а края выходят к коллектору.
• Закрепление трубы. Ее пристегивают стяжками к решетке, надежно фиксируя от сдвигов.
• Проверка герметичности. Перед тем как делать стяжку, рекомендуем вам проверить трубу под давлением. Воду сливать не нужно — она не позволит трубе смяться под слоем стяжки.
• Заливка. Сверху на наш многослойный пирог заливают стяжку из цемента и песка или специальных готовых сухих смесей.

Подготовленное к заливке стяжки основание и трубы

Перед тем как включить тепло, обязательно дождитесь полного высыхания слоя. Для гипсовых смесей это 5-7 дней, для цементных — до 30. Выбирайте качественный утеплитель под водяной теплый пол и приступайте к обустройству — в этом нет ничего сложного!

советы по выбору и монтажу

Система «теплый пол» представляет собой достаточно сложную конструкцию, отлаженная работа которой зависит от правильно подобранных и установленных на свое место всех её компонентов. Особого внимания требует теплоизоляция для теплого пола. Этот элемент конструкции помогает сохранять и направлять тепло вовнутрь помещения, экономя энергоресурсы и деньги. Обустройство теплоизоляции занимает совсем мало времени, главное, выбрать необходимый материал и правильно его уложить.

Для теплоизоляции теплого пола необходимо использовать материалы, рекомендованные производителями теплых полов

1. Виды теплоизоляции для теплого пола
2. Особенности монтажа теплоизоляции

Рынок теплоизоляционных материалов может похвастаться своим обилием и разнообразием. Большинство из этих материалов применяются и для теплых полов. Это могут быть маты минеральной ваты, техническая пробка, экструдированный пенополистирол, вспененный полиэтилен и полипропилен, Пеноплекс или другие материалы. Но при выборе теплоизоляции для теплого пола все-таки следует прислушиваться к производителям теплых полов. Их рекомендации относительно теплоизоляции сводятся к нескольким материалам, которые наиболее подходят для водяных и электрических теплых полов.

К таким материалам относятся:

Полиэтиленовая пленка — не основной, а дополнительный утеплитель в системе «теплый пол»

• Полиэтиленовая плёнка с разметкой для теплого пола. От обычного полиэтилена ее отличают высокая прочность и надежность. Сам материал не является 100% утеплителем, но он используется в качестве дополнительного утепления.

Фольгированная пленка для теплоизоляции хорошо отражает тепло внутрь помещения

• Фольгированная плёнка с разметкой для теплого пола. Основным преимуществом этого материала является его способность отражать тепло обратно. Это помогает сохранить и направить в нужном направлении 97% тепла от общего теплового потока. Существуют 4 типа такой пленки: A, B, C и D. Они отличаются между собой количеством слоев, количеством сторон с фольгой, а также эксплуатационными характеристиками. Самый простой тип – А, самый «навороченный» – D. Пленка типа D является полноценной отражающей теплоизоляцией и обладает звуко-, тепло- и пароизоляционными свойствами.

Полотно вспененного полиэтилена с ламинированной поверхностью устойчиво к механическим нагрузкам и служит гидро-, звуко- и теплоизоляцией

• Полотно из ламинированного вспененного полиэтилена с фольгированной поверхностью (с разметкой для теплого пола) толщиной 2 – 5 мм. Данный материал по своей структуре напоминает фольгированную пленку типа А, но имеет ряд качественных отличий. Во-первых, в ее основании – вспененный полиэтилен. Он является тепло-, звуко- и частично гидроизоляцией. Во-вторых, поверхность с фольгой ламинирована, что повышает устойчивость полотна к механическим повреждениям.

Плиты экструдированного пенополистирола с разметкой для теплого пола способны выдерживать большие механические нагрузки

• Плиты из экструдированного пенополистирола без или с канавками для труб или кабелей теплого пола. Такие плиты обладают рядом преимуществ, среди которых высокая прочность и простота монтажа. Один из вариантов плит обладает встроенными внутрь утеплителя трубами. Такая теплоизоляция для водяного теплого пола является практически идеальной конструкцией в силу простоты и скорости монтажа всей системы.

• Техническая пробка. Пожалуй, это единственный абсолютно натуральный материал, который используется для теплоизоляции теплого пола. Пробка обладает прекрасными теплоизоляционными свойствами, что в сочетании с экологичностью и делает её весьма популярным теплоизоляционным материалом.

Помимо перечисленных теплоизоляционных материалов используются еще и следующие расходные материалы для создания качественного изоляционного покрытия:

1. Демпферная лента шириной 100 – 120 мм и толщиной 8 – 10 мм. Так как зачастую теплый пол укладывается под бетонную стяжку, а бетон при нагревании немного расширяется, приходится оставлять компенсационные зазоры возле стен. Но сквозь эти небольшие щели может теряться часть тепла. С этим помогает бороться демпферная лента, которая обладает достаточной эластичностью и хорошими теплоизоляционными качествами.

1. Т-образный демпферный профиль (вспененный полиэтилен). Для помещений с большой площадью приходится укладывать несколько контуров теплого пола и соответственно делать стяжку с небольшой площадью, оставляя между квадратами компенсационные швы. Чтобы сохранить тепло и изолировать контуры с разной температурой, как раз и применяется Т-образный демпферный профиль.

1. Фольгированный скотч. Этот расходный материал требуется для изоляции стыков между листами или полотнами основной теплоизоляции.

Монтируется теплоизоляция под теплый пол достаточно просто. Для её монтажа не требуется каких-либо особенных навыков, достаточно умения в обращении с инструментом и понимания выполняемой работы.

Схема монтажа теплого пола послойно

1. Теплоизоляция под теплый пол укладывается на ранее подготовленное прочное и ровное основание.

2. Поверхность основания необходимо качественно гидроизолировать и лишь после этого укладывать теплоизоляцию.

3. При создании водяного теплого пола необходимо учесть тот факт, что трубы с теплоносителем обладают определенным весом. И со временем они под тяжестью стяжки и напольного покрытия частично или полностью продавят теплоизоляционный материал. Чтобы избежать этого: во-первых, необходимо выбирать теплоизоляцию определенной прочности. Во-вторых, под трубы и поверх них необходимо укладывать армирующую сетку, чтобы равномерно распределить вес стяжки и напольного покрытия. В-третьих, можно использовать плиты из экструдированного пенополистирола с канавками под трубы.

4. При укладке любого типа теплоизоляции все швы и стыки следует проклеивать фольгированным скотчем. Как писалось выше, он поможет сохранить тепло.

5. Также для сохранения целостности бетонной стяжки и для дополнительной изоляции все стыки между стеной и стяжкой требуется обклеить демпферной лентой. Если существует несколько тепловых контуров и у каждого своя температура, используется Т-образный демпферный профиль.

Создание теплоизоляционного слоя под теплый пол – не столько роскошь, сколько необходимость. Некачественно сделанная теплоизоляция теплого пола повлечет за собой малозаметные негативные последствия, но упущения при её создании весьма ощутимо отразятся на комфорте и качестве отопления. Ко всему прочему, отсутствие хорошей теплоизоляции – это лишняя растрата денег и энергоресурсов.

Утеплитель для теплого водяного пола

На чтение 5 мин Просмотров 419 Опубликовано 01.09.2020

Предисловие. Система теплых полов непроста и очень обширна, она включает в себя несколько различных узлов, каждый из узлов выполняет свою определенную задачу. Выбрать правильную систему водяного отопления в дом – это лишь часть задачи. Помимо этого нужно правильно подобрать утеплитель для теплого водяного пола, увеличивающий степень сохранения тепла в жилом помещении в несколько раз.

Нужно ли укладывать утеплитель под теплый пол?

Квалифицированные специалисты говорят, что смонтированные по технологии теплые полы – залог сохранения тепловой энергии внутри помещения, поскольку без утеплителя установленный пол, может понести до 25% потерь тепла в зимний период. Чтобы сократить свои расходы и сохранить максимальное количество тепла в доме необходимо использовать надежный утеплитель под теплый пол и провести утепление окон на зиму.

Нужен ли утеплитель под теплый пол?

Утеплитель теплого пола, цена которого зависит от материала, позволит вам сэкономить электроэнергию, затрудняя проникновение тепла вниз под утепленный деревянный пол в доме. Утеплитель для теплого пола может различным, но наибольшую популярность получил экструдированный пенополистирол, представляющий собой плиты, похожие на пенопласт, но с более практичными характеристиками.

Для утепляющего слоя на полу применяется лист экструдированного пенополистирола (пеноплекса) не менее 3 см толщиной. Чтобы соединения между листами не пропускали тепло и были максимально плотными, стыки дополнительно пропенивают и усиливают полотном из полимера с армирующей сеткой. В этом случае ваш водяной теплый пол будет иметь устойчивость к влаге, и иметь долгий срок службы.

Следующие пункты являются существенными для устройства эффективного теплого пола:

1. Бетонная стяжка будет сохранять, и задерживать тепло на пути вниз;
2. Фольгированная изоляция будет отражать тепло обратно в помещение;
3. Утеплитель под теплый пол будет сохраняют максимум тепла, снижая расход электричества.

Какие материалы необходимо использовать?

В современном загородном строительстве и ремонте используются несколько видов теплоизоляционных материалов. У каждого типа есть свои преимущества и недостатки. Прежде чем приступать к устройству теплоизоляции необходимо всесторонне изучить возможности утеплителей, сравнить характеристики минваты и других популярных материалов – стекловаты, пеноплекса, пенополистирола и т.д.

Лучший утеплитель для теплого водяного пола должен обладать важной функцией – уменьшать излучения тепловой энергии под пол. Таким образом, тепло и поток теплого воздуха остается в помещении, благодаря этому уменьшаются затраты на электроэнергию, в то время как эффективность и КПД водяного теплого пола остается неизменной. Какой утеплитель положить под теплый пол в доме или квартире лучше всего?

На сегодняшний день выбор материалов не маленький. В магазинах можно сегодня купить утеплитель для теплого водяного пола с нанесенными метками и приобрести сразу все необходимые материалы. Такие плиты пенополистирола готовы к работе. Теплоизоляционные плиты для теплого водяного пола имеют высокую теплоизоляцию и звукоизоляцию, отличные водоотталкивающие свойства и огнестойкость.

Выбираем подложку под теплый водяной пол

Пенополистирол для теплого пола

Пенополистирол выпускается в листах, его легко монтировать на основание пола. Толщина плит варьируется от 30 до 120 мм. Наибольшую толщину плит пенопласта следует брать, когда под полом находится не отапливаемый подвал. Толщину плиту в 30 мм монтируют, если под перекрытием расположено отапливаемое помещение. Пенополистирол необходимо защитить от проникновения влаги гидроизоляционной пленкой.

К недостаткам пенопласта относят низкую прочность материала. Из-за хрупкости и низкой прочности пенополистирола при устройстве бетонной стяжки необходимо армировать теплоизоляционный слой. К преимуществам материала следует отнести низкую стоимость, благодаря чему плиты пенопласта стали самым популярным утеплителем, как и теплые полы кнауф в нашей стране.

Минеральные маты для теплого пола

Укладка утеплителя под теплый пол

К достоинствам минваты можно отнести способность материала заполнять все пространство, обеспечивая монолитность теплоизоляционного слоя. К недостаткам минеральной ваты относят высокую гигроскопичность. Минеральные маты склонны напитывать влагу и терять при этом свои свойства. Минераловатный слой нуждается в качественной пароизоляции, которую самостоятельно обеспечить не всегда возможно на высоком уровне.

Для подложки под теплый водяной пол можно использовать минеральные утеплители различных производителей. В линейке популярных брендов есть виды базальтовых и стекловолоконных утеплителей, выдерживающих серьезные нагрузки, которые предназначены для утепления полов в доме на винтовых сваях, утепления полов на первых и цокольных этажах.

Пробковый утеплитель для теплого пола

Пробковый утеплитель, пропитанный воском

Для утепления основания под «теплый пол» можно использовать пробковый утеплитель, пропитанный воском. Монтируется материал на клеевые составы. К недостаткам пробкового утеплителя относят чувствительность к влаге и биологическому разрушению. Перед укладкой следует позаботиться о надежной герметизации и пароизоляции.

Утепление пола пробкой, укладка под напольное покрытие агломератных панелей – хороший способ снизить теплопотери дома. Хотя пробковые панели уступают по показателям теплосбережения синтетическим материалам, они вполне уместны.

Выбираем лучший утеплитель для теплого пола.

Профильные теплоизоляционные маты

Утеплитель для теплого пола. Профильные маты

Профильные маты предназначены для системы теплого пола водяного типа. Они обеспечивают надежную теплоизоляцию перекрытия и покрыты пароизоляционной мембранной. Это снимает часть проблем в виде необходимости дополнительной укладки паробарьера. На поверхности теплоизоляционных матов имеются выступы, предназначенные для укладки и фиксации гибких труб системы водяного теплого пола.

Основной задачей теплоизоляционного слоя является направление тепловой энергии строго вверх, то есть в то помещение, для которого необходимо обогрев. Теплоизоляционный слой препятствует проникновению тепла через нижнее перекрытие пола.

Особенности укладки утеплителя

Схема устройства теплого водяного пола

Чтобы правильно сделать теплый пол, нужно позаботиться о достаточном слое утеплителя, который надежно предохранит теплоноситель от бетонного основания или утрамбованного грунта. Во избежание этих проблем, сначала устанавливаются лаги из бруса. Затем между брусом раскладывают утеплительные материалы, теплоотражающую пленку или фольгу, следом укладывают систему труб теплоносителя.

После трубы заливают гипсовым или цементным раствором, и после высыхания делают финишное напольное покрытие. Пол украдет около 10 см высоты помещения, но будет теплым и комфортным в любые морозы. Нагрев и остывание пола будет происходить плавно, поэтому после отключения он будет теплым еще некоторое время, вы сможете ходить дома в носках или тапочках в самые лютые морозы.

Видео. Выбираем подложку для теплого пола

Утеплитель для теплого водяного пола

Здесь вы найдете основную информацию про утеплитель для теплого водяного пола: виды, утепление и теплоизоляция с помощью пенопласта и пеноплекса, таблица расчета теплоотдачи, а также их преимущества и недостатки.

Хотя для монтажа теплого водяного пола не требуется специального строительного образования, чтобы весь процесс был проведен правильно, нужно обладать некоторыми навыками и уметь правильно производить расчеты.

Теплоотдача теплого водяного пола – это главный критерий, по которому определяется его качество, ведь его задача не только самому быть теплым, но и обогревать все помещение.

Большую роль в этом играет вид утеплителя, используемый под основные компоненты конструкции. Чтобы не пришлось разочаровываться в столь дорогом виде отопления, нужно заранее знать, какие существуют виды утеплительных материалов, и какие из них лучшие.

Утеплитель для теплого водяного пола: виды

С небольшими отклонениями, но чаще всего «пирог» теплого пола имеет следующие слои:

1. Основание.
2. Слой утеплителя.
3. Армирующая сетка (не во всех видах).
4. Трубы.
5. Бетонное покрытие или другой вид стяжки.
6. Напольный материал.

Чтобы теплый пол работал по максимуму, следует учитывать такие факторы, как то, что лежит в его основании, из какого материала трубы, и каким будет финишное покрытие. Но сохранение тепла – это так же важный фактор, а он во многом зависит от применяемого утеплителя, так как именно он предотвращает или снижает потери тепла через черновое основание.

Многих потребителей интересует, какой утеплитель для теплого водяного пола лучше.

Выделить можно следующие материалы:

1. Минеральная вата уже давно применяется в качестве утеплителей. Ее преимущества:
   • легко укладывается;
   • обладает не только теплозащитными свойствами, но и звукопоглощающими;
   • долговечен.

   Не каждый вид минеральной ваты подходит, как утеплитель под теплый пол (водяной). Существуют сорта, которые при нагревании выделяют в воздух вредные вещества, например, фенол. Следует выяснить состав материала до его покупки.

2. Пенополистирол (пенопласт) – это современный строительный материал, в основе которого сополимеры стирола, наполненные газом. Отличается:
   • высоким уровнем теплосбережения;
   • долгим сроком использования;
   • устойчивостью к агрессивным химическим веществам и бактериям.

   Единственный недостаток данного утеплителя является его толщина, так как даже минимальный слой пенополистирола занимает 5 см, что вместе со стяжкой, самой обогревательной системой и напольным покрытием значительно приподнимает пол.

3. Пеноплекс (другое название «пенополистирол экструдированный») – еще один уникальный материал, который завоевал многих поклонников за счет своих теплосберегающих качеств.

Чтобы выбрать оптимальный материал для теплого водяного пола, следует знать их отличительные черты.

Пенопласт: преимущества и недостатки

На сегодняшний день этот материал применяют во многих отраслях, и строительство не исключение. Пенопласт для теплого водяного пола – это возможность сделать его не только качественным, но более дешевым.

Преимуществом данного стройматериала и его дополнительными функциями являются:

1. Ценовая доступность, благодаря которой он доступен любому потребителю.
2. Он способен выдерживать большие нагрузки (до 400 кг/на м2), не теряя формы.
3. Лучше приобретать фольгированный пенопласт под теплый водяной пол, так как он будет отражать тепло вовнутрь комнаты.
4. Кроме теплосберегающих качеств, он прекрасно защищает систему от возможного скопления влаги.
5. Он подходит по всем параметрам пожаробезопасности, так как в случае возгорания сам затухает и не подвержен гниению.
6. Такая теплоизоляция для теплого водяного пола придает дополнительную шумоизоляцию, что не лишнее в многоквартирном здании.
7. Его легко кроить и монтировать.

Как показывает практика, именно пенопласт чаще других материалов приобретается в качестве утеплителя под теплый водяной пол, но так как строительный рынок постоянно пополняется новыми видами теплоизоляторов, то следует изучить их, прежде чем делать свой выбор.

Пеноплекс и его свойства

Экструдированный пенополистирол не так давно вышел на отечественные рынки, но уже зарекомендовал себя, как прекрасный утеплитель, хотя это не единственное его качество.

Пеноплекс под теплый водяной пол позволяет:

1. Направить тепло равномерно по всем направлениям в комнате, без образования холодных зон. При этом оно не уйдет в плиты перекрытия, создавая у соседей снизу теплый потолок, или не будет обогревать подвал.
2. Обладает низкой теплопроводностью.
3. Его легко укладывать, схватывая плиты строительным скотчем.
4. Весовая нагрузка на пеноплекс неограниченная, в отличие от пенопласта, поэтому на такой пол можно устанавливать любую мебель. Материал не прогнется и не изменит свою форму.
5. Он экологически чистый, легко режется, устойчив к влаге и грибковым микроорганизмам.

Пеноплекс для теплого водяного пола – это далеко не дешевый материал, но так как достаточно слоя всего в 2-3 см, то сильно по кошельку это «не ударит».

Если в составе «пирога» теплого пола применяется данный стройматериал, то необходимо поверх него класть любой гидроизолирующий материал, чтобы влага от стяжки не попала на него. Он не впитывает воду и она его не разрушает, но может остаться на его поверхности, что совершенно лишнее в системе напольного отопления.

Чтобы разобраться, какая теплоизоляция под теплый водяной пол лучше, следует произвести расчеты его теплоотдачи.

Расчет теплоотдачи

Преимущество теплого водяного пола перед другими видами отопительных систем в том, что он позволяет теплу равномерно распределяться по всей комнате до самого потолка, причем разница температур между «ногами и головой» составит всего от 2 до 4 градусов.

Прежде чем выбирать вид теплого пола и необходимые дополнительные материалы, следует сделать полный расчет того, какой должна быть теплоотдача водяного теплого пола. Таблица ниже позволяет произвести нужные вычисления.

При расчетах нужно учесть:

1. Температуру воды в трубе, которая обычно составляет +50 градусов, поэтому важно рассчитать оптимальное значение для каждого конкретного помещения.
2. Шаг между трубами, ведь чем он меньше, тем теплее пол.
3. Материал, из которого они сделаны и их диаметр.
4. Оптимальная температура воздуха.
5. Площадь комнаты.
6. Финишное покрытие.
7. Толщину каждого слоя «пирога».

Используя показатели таблицы можно рассчитать, какое требуется утепление под теплый водяной пол, как лучше уложить трубы и примерные показатели потерь тепла.

Чтобы упростить задачу, следует воспользоваться онлайн калькулятором, куда вносятся все цифры, и он самостоятельно делает расчеты, опираясь на исходные данные.

Для чего нужна теплоизоляция для теплого водяного пола

Мы все привыкли в последнее время утеплять свое жилье. Основные мероприятия в этом направлении связаны с монтажом теплоизоляционных материалов на стеновые панели. Наличие слоя изоляции существенно снижает интенсивность теплообмена между стенами и наружным воздухом. Именно сохранения тепла внутри жилых помещений является ключевым моментом для комфортного проживания, даже при наличии мощного отопительного оборудования.

Утепление – это задача, которая касается не только конструктивных элементов жилого дома. При использовании водяного пола вам так же не обойтись без теплоизоляции. Для чего нужна теплоизоляция в данном случае и каковы ее функции, разберемся детальнее.

Основная задача, которую выполняет теплоизоляция в теплых полах

Домашние системы отопления, на которые мы делаем  ставку, призваны обеспечить нам эффективный обогрев. В домах, где установлены радиаторы, тепло поступает внутрь отапливаемого помещения за счет контакта поверхности нагревательных приборов с воздушной массой. В результате теплообмена до 60% тепла идет на обогрев внутреннего пространства в результате воздушной конвекции. Водяной теплый пол в этом плане намного эффективнее. За счет нагрева поверхности пола тепло равномерно распространяется внутри помещения, создавая комфортные условия для обитания.

Добиться высокой эффективность внутрипольной системы обогрева можно за счет правильного монтажа и укладки всех элементов конструкции. Не последнее место в этом плане играет теплоизоляция для вашего теплого пола, водяного принципа действия. Неправильно уложенный изоляционный слой или его отсутствие, приведут к тому, что ваша система отопления будет работать на 50% вхолостую. Тепло от нагревательного контура должно идти вверх, а не вниз, нагревая бетонную стяжку или наборную деревянную конструкцию.

На заметку: специалисты утверждают, теплый водяной пол без утеплителя приводит к значительным потерям тепла в зимний период. До 50% тепловой энергии расходуется на подогрев потолка в цокольном помещении. Отсутствие утеплителя для теплых полов на межэтажных перекрытиях становится причиной недостаточно комфортной температуры в отапливаемом помещении.

*
Чтобы избежать подобных неприятностей и получить от работы отопительной системы максимально возможный КПД, вам потребуется утеплитель, поверх которого уже потом осуществляется укладка петель водяного контура. Утепление может быть выполнено различными материалами, каждый из которых имеет свои особенности и технологические параметры. Привычный для нас всех пенопласт, экструдированный пенополистирол и минеральная вата позволят за счет своей низкой теплопроводности создать необходимую теплоизолирующую прослойку. Укладка теплоизоляции осуществляется в зависимости от вида напольного покрытия и выбранной схемы монтажа трубопровода водяного пола. От выбора материала, его технологических характеристик зависит способ укладки водяных контуров и дальнейшая работа всей отопительной систем.

Для наглядности можно привести следующий пример:

Используемый ранее пенопласт имеет плотность 20-22 кг /м³, однако в соответствии с технологией укладки теплых водяных полов плотность изолирующего материала должна быть не менее 35 кг/м³ для межэтажных перекрытий и 50 кг/м³ для оборудования пола на первом этаже. Наличие таких ограничений к теплоизоляционным материалам вызвано технологическими факторами, которые обусловлены самым принципом работы греющих полов.

Водный пол являются низкотемпературной отопительной системой. Пол в отапливаемом помещении не должен нагреваться выше 30⁰С. Превышение этих параметров создаст внутри помещения дискомфорт. Негативно высокая температура нагрева пола скажется на конструктивных особенностях напольного покрытия, да и нагревательные приборы будут работать с повышенной нагрузкой. Наличие теплоизоляционного слоя необходимой толщины, позволит исключить тепловые потери при работе водяных контуров, создаст оптимальные условия для распространения тепла в нужном направлении. Меньшая толщина теплоизоляции приведет к тому, что тепло будет уходить в подпол. Большая толщина изоляционного материала станет серьезным препятствием для прогрева пола и напольного покрытия. В этом случае принципиально буде нарушена работа теплых водяных полов.

На чем основан выбор изоляционного материала

Основу для теплого пола составляет так называемый «слоеный пирог» — наборная конструкция, в которой каждый слой выполняет свои определенные функции и задачи. Утепление в этом пироге занимает одно из ведущих мест, поэтому многое зависит от качества изоляционного материала, его состава и структуры. Теплоизоляция должна отвечать любым изменениям условий эксплуатации отопительной коммуникации. Безопасность изолирующего материала является одним из главных факторов, определяющего его выбор.

Вторым по значимости технологическим параметром теплоизоляционных материалов является теплопроводность. Здесь налицо тесная взаимосвязь толщины материала и коэффициента теплопроводности. На предлагаемом рисунке – схеме показаны параметры различных строительных материалов, используемых в бытовой обстановке.

*

Преимущество синтетических изоляционных материалов и минеральной ваты заключается в том, что при небольшой толщине, они обладают хорошей теплопроводностью. Когда речь идет о монтаже теплых полов на межэтажных перекрытиях или в деревянных строениях, малая ширина теплоизоляционных материалов и их  незначительный вес играют определяющую роль.

Поэтому на основании приведенных данных несложно сделать следующий вывод. Теплоизоляция для теплых водяных полов создается из материалов, обладающих следующими характеристиками:

• низкий коэффициент теплопроводности;
• огнеупорность;
• влагостойкость;
• звукоизоляция;
• технологическая совместимость с другими материалами.

Толщина изоляции определяется фактурой и структурой материала. Свой выбор при покупке изоляционных материалов ориентируйтесь на приведенные параметры. Цена в данном случае не играет особой роли. Сегодня все материалы, предлагаемые в торговой сети, имеют примерно одинаковую стоимость. В общем контексте расходов на оборудование теплых полов, цена теплоизоляции не является критичной.

Какой толщины должна быть теплоизоляция?

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м³.

Особенности практического использования различных изоляционных материалов

Пенополистирол

Начнем с того, что теплоизоляция укладывается в самый низ слоеного пирога, непосредственно на черновое покрытие.  Перед тем, как уложить слой теплоизоляции, на черновой пол стелют гидроизоляцию и только после этого начинают укладку теплоизолирующего слоя.  Рассмотрим по отдельности, как выполняются работы с  наиболее распространенными и популярными материалами.

Начнем с пенополистирола. Материал выпускается в форме листов или плит. Такая форма очень удобна для монтажных работ. По толщине пенополистирол может отличаться. Толщина листов варьируется от 30 и до 120 мм. Для монтажных работ всех категорий, особенно в случае с теплыми полами, используется разновидность пенополистирола – пеноплекс (экструдированный пенополистирол).

Пенополистирол отличается крайне низкой теплопроводностью, очень удобен и практичен в процессе укладки. Однако у этого материала есть существенный недостаток, недостаточная твердость.

Важно! Не стоит забывать о том, что пеноплекс хрупкий и непрочный материал,  однако для придания крепости и жесткости всей последующей конструкции водяного пола, вам  потребуется бетонная стяжка или устойчивая настильная система.

*

Для того чтобы избавиться от этого недостатка при формировании пирога используется армирование для бетонной стяжки, или же делается дополнительный настил из плит фанеры или листов ГВЛ.

Более простой  выход из данной ситуации, использование дешевого аналога – обычный пенопласт.

Для пенопласта оптимальная толщина теплоизоляционного слоя составляет не менее 100 мм.  При оборудовании теплых полов на перекрытиях, достаточной будет толщина пенопласта на 25-30% меньше.

Используем минеральные маты

Что бы получить необходимую жесткость для слоеного пирога чаще всего обращают внимание на минеральные маты. В их основе используется хорошо знакомая минеральная вата, однако благодаря технологии производства, материал получил жесткую структуру. С помощью минеральных матов можно легко заполнить имеющиеся пустоты в подполе, заполнить все ячейки слоеного пирога при реечной схеме набора. Несмотря на очевидные преимущества в сравнении с пенополистиролом, материал неустойчив к воздействию влаги.

На заметку: нарушенный слой паро и гидроизоляции может привести к тому, что маты впитают в себя имеющуюся влагу и потеряют свои изоляционные свойства. Водный пол можно укладывать на минеральные маты, сделанные на базальтовой основе или изготовленные из стекловолокна.

К другим, менее используемым теплоизоляционным материалам относится пробковый материал. Пробковая теплоизоляция обладает низкой теплопроводностью, однако слабо сопротивляется воздействию влаги. Нередко в полах с такой теплоизоляцией возникают грибковые образования. Для лучшей эффективности необходимо использовать пробковый материал, обработанный воском. Цена в этом случае вырастает, да и по своим технологическим характеристикам  пробка уступает пенопласту и пенополистиролу.

Новым материалом, который сегодня все чаще и чаще применяется в бытовом строительстве для монтажа водяных полов, являются профильные маты. В отличие от других материалов, маты являются универсальными. В их конструкции сразу имеется пароизоляционный слой и бобышки, специальные выступы, облегчающие монтаж и укладку отопительного контура.

В работе профильные маты практичнее и удобнее. Используя их в процессе укладки теплого пола можно уложить водяной контур по любой схеме, быстро и без дополнительных креплений.

Заключение

Состояние черновой поверхности пола, способ оборудования теплого водяного пола определяет тип и разновидность теплоизоляции. При работе с бетонной стяжкой обычно используют пенополистирол, миреральные маты или профильные маты. Бетонное покрытие обеспечивает достаточно надежную фиксацию изоляционного материала. В случае с настильными системами, при работе можно использовать минеральные маты и пенопласт.

Способ фиксации материала осуществляется с помощью клея или строительного скотча. Для прочности листы пенопласта обрабатываются герметиком. Важно не забыть уложить после слоя изоляционных материалов армированную сетку или листы, для придания всей конструкции необходимой прочности.

Теплоизоляция для теплого пола водяного обогрева, утеплитель под него, укладка своими руками

Оглавление статьи:

Если ваша мечта создать дом, наполненный уютом и теплом, вам обязательно необходимо подумать об обустройстве теплых полов. И для этого есть определенная технология. Основной элемент этой технологии – теплоизоляция для тёплого пола, именно она заставляет работать систему обогрева полов эффективно и экономно. Отметим, что все виды тёплых полов имеют ряд преимуществ перед другими способами отопления: тёплые полы антиаллергенны, они равномерно распределяют температуру воздуха в помещении.

Принцип работы

Как мы помним из школьного курса физики, теплый воздух от конвектора перемещается вверх, а пол остается холодным. Батареи и камины не обогревают пол, так как поток воздуха от них также начинает распространяться выше отметки пола. Для того, чтобы теплый воздух создавался постоянно и был в виде теплого потока, который будет равномерно исходить снизу и необходима теплоизоляция для тёплого пола. В таком случае у вас в доме будет постоянно поддерживаться приятный микроклимат и вы забудете о том, что такое простудные заболевания.

Теперь, давайте подумаем, почему необходима изоляция: во-первых, мы значительно уменьшим естественные потери тепла, ведь, как правило, через пол уходит до 20% созданного тепла; во-вторых, то тепло, которое будет равномерно распределяться по поверхности пола нашего жилища не будет расходоваться на обогрев перекрытий и других строительных элементов; в-третьих, так как созданное тепло не сможет « убежать наружу», мы значительно сэкономим на оплате за отопление, так как наше тепло останется в нашем доме; ну и наконец, в-четвертых, таким образом мы сможем дополнить эффект звукоизоляции, а также исключим попадание влаги, которая будет находиться в земле или в подвале вашего дома.

Покрытия

Есть несколько видов теплоизоляции под тёплый пол. Пробковая подложка – лучший вариант утеплителя для тёплого пола. Этот материал изготовлен из коры пробкового дерева, он производится в виде рулонов, листов и панелей. Среди плюсов данного вида материала можно отметить следующие: он экологически чистый, лёгкий, упругий, у него отличные показатели по звуковой и тепловой изоляции, он не изменяет своих физических свойств и не поддается плесени. Однако, среди этого множества плюсов, есть один минус: это утепление самое дорогое из возможных под тёплый пол, так как пробка – материал натуральный и поэтому достаточно дорог. Кроме того, одновременно с пробковой подложкой необходимо обязательно использовать слой алюминиевой фольги, а это также требует дополнительных затрат.

Следующий вид утеплителя для тёплых полов – это полипропилен. Этот материал изготавливается из вспененного полиэтилена, который по всему размеру покрыт плёнкой из лавсана и слоем металла. Таким образом, металлический слой помогает теплу распределиться равномерно, а полиэтилен не даёт теплу «уйти» в стяжку пола. Утеплитель под тёплый пол обладает низкой теплопроводностью, что решает проблему передачи тепла в любые строительные элементы, кроме пола. Этот материал выдерживает достаточно высокие температуры (до 90 градусов), поэтому трубы или кабели, которые будут использовать для обогрева полов, можно укладывать прямо на них. Для этого даже существует разметка в виде сетки.

Рассмотрим еще один утеплитель для тёплых полов – это пенополистирол. Он выпускается плитами стандартного размера 50см на 50 см и толщиной от 50мм до 100 мм. Пенополистирол – это материал, который обладает очень практичными характеристиками эксплуатации. Для его изготовления используют листы пенополистирола толщиной более 3 см, которые соединяют между собой специальной технической тканью из полимера, которая включает в себя армированную сетку.

Это самая лучшая теплоизоляция, предложенная современным строительным рынком для водяного тёплого пола. Среди несомненных плюсов данного утеплителя отметим отличный уровень тепловой и звуковой изоляции, достаточно низкий уровень влагопоглощения. Он не разрушается, даже если находится в агрессивной среде. Этот утеплитель под тёплый пол очень прост в работе, экономичен, экологичен и пожаробезопасен. Он устойчив к перепадам температур и очень долговечен (до 100 лет). Ещё одним плюсом пенополистирола является то, что форма этих плит создана с таким расчетом, чтобы по ним удобно было располагать трубы, которые будут отапливать пол без применения дополнительных средств.

Металлизированная лавсановая плёнка – еще одна теплоизоляция для тёплого пола. Этот вид утеплителя делается из теплоотражающих материалов, поэтому плёнка позволяет сохранить тепло. Кроме того, лавсан характеризуется идеальной стойкостью к агрессивной среде химикатов, также он стабилен в среде микроорганизмов. Металлизированная лавсановая плёнка максимально сокращает энергопотери и обладает свойствами низкой способности пропускать тепло.

Основные качественные характеристики данного материала следующие: он гибкий, удобен в работе, эластичен и экологичен. Отметим также, что благодаря вышеперечисленным особенностям данного материала, металлизированная лавсановая плёнка надёжно защитит наш пол при взаимодействии со средой стяжки из цемента и песка. Данный материал надо укладывать по периметру всего пола помещения, независимо от того, где будут располагать греющие элементы. Это делается для того, чтобы не нарушать рабочую поверхность, чтобы повысить надежность и прочность покрытия пола.

Мы ознакомились с наиболее востребованными видами утеплителей, которые можно использовать при работе с нашими полами. Помните, что теплоизоляция под тёплый пол, является достаточно затратным мероприятием именно в период работы с нашими полами, но экономить в данном случае категорически нельзя, так как это отрицательно скажется на всех ваших дальнейших мероприятиях. Главное для нас на этом этапе -с самого начала все грамотно продумать, просчитать и приготовиться к определенным тратам, которые в дальнейшем принесут нам радость и удовлетворение от проделанной нами работы.

Всегда надо помнить о следующем моменте: если вы сделаете правильный выбор теплоизоляции для тёплого пола и сделаете все согласно нормам и правилам, то это будет способствовать не только эффективному использованию всей «системы тёплый пол», но и увеличит время работы всех элементов этой системы, а это – стопроцентная гарантия комфорта и уюта в вашем доме! Помните, что какой бы утеплитель не применялся бы вами при теплоизоляции, у него должен быть сертификат качества.

Системы обогрева

Для того, чтобы выбрать и решить для себя, какой утеплитель для тёплого пола выбрать, вам необходимо определиться с выбором «системы тёплый пол», основных три – водяная, электрическая и инфракрасная. Эта «система тёплого пола» обладает определенными преимуществами, а именно: она достаточно адаптивна, то есть, вы можете смонтировать её только в одной комнате, или только в ванной и на кухне. В помещениях, где будет смонтирована данная система полов, изменится процесс распределения тепла снизу вверх; пыль в помещениях перестанет циркулировать, так как не будет конверторных потоков воздуха, как от радиатора или камина. Срок службы таких полов от 20 до 40 лет. Самым сложным процессом в «системе тёплых полов» будет проектирование строительно-монтажных работ по «системе тёплый пол».

Водяные тёплые полы очень востребованы, так как они достаточно экономичны, а также просты и удобны в работе. Однако, данная система тёплого пола подходит больше для владельцев домов, так как для установки таких полов в квартире вам потребуется специальное разрешение компетентных органов. При водяной системе основным элементом отопления у нас будут трубы с горячей водой, которые будут уложены на пол. И, в данном случае, вам подойдёт пенополистирольная теплоизоляция под теплый пол.

Электрические тёплые полы бывают кабельного и стержневого вида. Такие полы можно устанавливать в любой квартире и даже на балконах многоэтажных домов. В качестве теплоизолятора в данном случае используются нагревательные маты.
Одним из последних достижений научно-технического прогресса в этой области являются жидкостные электрические полы, однако, данная технология применяется в системе отопления больших современных зданий.

Для выбора теплоизоляции при инфракрасной системе тёплых полов вам подойдёт металлизированная лавсановая плёнка. Её укладывают под плёнку с инфракрасными датчиками – резисторами. При установке данных полов рекомендуется помнить о том, что их нельзя располагать под мебелью и крупной бытовой техникой.

Польза от внедрения системы в доме

И, в заключение, хотелось бы ещё раз подчеркнуть: проведении теплоизоляции для тёплого пола – очень важный элемент при проведении строительно-монтажных работ для создания отопительной системы в вашем доме, ведь именно грамотная термоизоляция даёт возможность сохранить тепло вашего дома. Теплый пол,в зависимости от того в какой климатической зоне вы проживаете, можно сделать и основной системой отопления вашего дома, и вспомогательной, в качестве дополнительного обогрева вашего жилища в особенно холодный период. Теплый пол всегда будет радовать вас, это средство экономии семейного бюджета. Очень важно сделать пол теплым в домах, где есть дети, ведь именно они находятся ближе всего к полу, частенько присаживаются на него, опираются руками. При наличии автономного отопления, можно оставлять подогрев пола на ночь, выключая нагрев батарей. Это позволит не тратить электроэнергию впустую и избежать излишней духоты в помещении.

Теплый утеплитель пола

Подробнее о теплоизоляции для теплого пола EcoFoil

Лучистые полы с подогревом становятся все более распространенными в строительстве новых домов. Существует множество вариантов изоляции пола – изоляция бетонного пола (см. Нашу страницу «Изоляция под плитами»), изоляция под полом, изоляция пола в полуподвальном пространстве, изоляция чернового пола, изоляция пола передвижного дома, изоляция полов с подогревом, изоляция пола из твердых пород дерева, изоляция между балками пола. , изоляция плавающего пола и даже звукоизоляция акустического пола, и это лишь некоторые из них.

Установка утеплителя пола – не новая технология, так как она использовалась еще со времен Древнего Рима. При выборе теплоизоляции для теплого пола необходимо учитывать множество аспектов. Если вы ищете дешевую изоляцию для пола или изоляцию для пола своими руками, светоотражающая пленка является экономичным вариантом. При определении стоимости изоляции пола также необходимо учитывать более низкие ежемесячные счета за электроэнергию. Лучистые полы с подогревом популярны по многим причинам. Изоляция чернового пола создает комфортный и теплый пол, по которому вы всю зиму будете ходить босиком.Качество воздуха улучшается, поскольку лучистое тепло не перемешивает частицы пыли и не удаляет влагу из воздуха, как в традиционных системах с принудительной подачей воздуха. Теплый утеплитель пола безопасен, поскольку на нем нет поверхности, которая могла бы вызвать ожоги. Утепление пола также ненавязчиво и экологически безопасно.

Для того, чтобы получить все эти преимущества изоляции пола, необходимо правильно установить изоляцию под полом. Лучистое тепло по своей природе должно излучаться во всех направлениях, поэтому важно использовать правильные лучистые теплые полы.Светоотражающая изоляция EcoFoil лучше всего изолирует и перенаправляет тепло в предназначенное для него жилое пространство.

У вас есть проект, для которого требуется изоляция теплого пола EcoFoil? В таком случае, пожалуйста, позвоните нам по телефону (888) 349-3645 или отправьте нам электронное письмо по адресу [email protected] . Мы рады возможности ответить на любые ваши вопросы!

Низкая изоляция полов с водяным обогревом – Insulfoam

Низкая изоляция полов с водяным отоплением

Зима близится к нам.Из-за того, что температура быстро снижается, многие обращаются к системам отопления дома, гаража и магазина, чтобы отогнать холод. Тем не менее, обычные методы, используемые для поддержания этого уютного внутреннего климата, могут привести к заоблачным счетам за коммунальные услуги.

Войти в полы с подогревом. Это отопительное решение, впервые реализованное древними римлянами, было обновлено известным архитектором Фрэнком Ллойдом Райтом в 20 веке. Согласно This Old House, «в излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом.Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые объекты, которые, в свою очередь, излучают захваченное тепло ».

В жилых домах, мастерских и подвалах, находящихся ниже уровня земли, подходящие излучающие полы с надлежащей изоляцией могут быть более термически эффективными, чем традиционные радиаторные или вентиляционные системы. Такой повышенный тепловой КПД может значительно сэкономить бюджеты домовладельцев и специалистов. Давайте посмотрим:

Подвальные помещения, гараж и мастерская Светлый пол

Мы все знакомы с поговоркой «повышается температура», и отсюда следует, что адекватное отопление помещений на уровне земли может быть трудным и дорогостоящим.Чаще всего такие помещения, как подвалы, гаражи и отдельные мастерские, возводятся поверх бетона – материала, который еще больше усложняет отопление из-за его плохих изоляционных свойств.

Хотя бетон имеет свои недостатки в качестве изолятора, он является идеальной основой для систем лучистого отопления. Чтобы реализовать эту технологию, профессионалы или энтузиасты могут встроить трубы для горячей воды в бетонную плиту или прикрепить электрические нагревательные элементы к верхней части черного пола. В результате происходит более естественная передача тепла от пола вверх, в отличие от более неэффективных методов, при которых нагретый воздух обдувается кругами.Фактически, «излучающая система может работать на 25 процентов эффективнее, чем система с принудительной подачей воздуха», согласно сайту домашних советов bobvila.com.

Утеплитель правый нижний

Чтобы еще больше повысить потенциал энергосбережения лучистых полов с подогревом, подумайте о низком уровне теплоизоляции. В то время как тепло от водяной трубы или электрического кабеля действительно излучается вверх с лучистым полом, тепло также бесполезно излучается влево, вправо и под нагревательным элементом.Это, в свою очередь, приводит к тому, что бетонная плита становится частью общей тепловой массы или частью материала, который поглощает и сохраняет тепло. Чем выше тепловая масса, тем больше времени требуется для полного прогрева пола.

Однако, устанавливая изоляционные материалы низкого качества Insulfoam под трубой или кабелем, изоляция более эффективно направляет лучистое тепло вверх через пол, теряя меньше энергии. Добавление утеплителя из пенополистирола (EPS) также помогает создать тепловой барьер между источником тепла и бетонной плитой, сокращая время нагрева пола.

Более того, изоляция из пенополистирола предлагает впечатляющие значения R, а также устойчивость к влаге, плесени и плесени, что повышает низкокачественные характеристики и срок службы. Плиты EPS также помогают создать ровную ровную поверхность, что упрощает установку нагревательных элементов и готового пола.

Итак, когда вы собираетесь отремонтировать или построить подвал, гараж или мастерскую, подумайте о полах с подогревом в сочетании с изоляцией из пенополистирола, чтобы получить максимальную отдачу от вложенных средств. Проконсультируйтесь с вашим местным представителем Insulfoam Rep, чтобы установить изоляцию ниже класса.

Не упустите изоляцию в излучающих системах

Изоляция, необходимая для правильной системы лучистого отопления, обычно является одной из наиболее упускаемых из виду областей установки лучистого тепла.

Если мы, как хорошие и компетентные подрядчики по лучистому отоплению, устанавливаем наши системы как можно лучше, но полагаемся на других в установке изоляции, мы можем (и обычно делаем) оказаться на ковре, чтобы объяснить, почему наша система лучистого отопления не работает. согревают свой дом. Часто жалоба на общую нехватку тепла наверху сопровождается аналогичной жалобой на то, что жилые помещения на один уровень ниже очень теплые.Потребитель обычно не подключается.

Ничего не подозревающий подрядчик включает отопительную систему, и наверху проблема немного решается, но в подвале становится еще жарче. В ходе дальнейшего расследования мы обнаружили, что генеральный подрядчик не устанавливал изоляцию в зоне перекрытия балок под источником тепла, потому что он «не считал это необходимым. Эта часть дома находится над отапливаемым помещением, а кроме того, поднимается температура, не так ли? ”

Не позволяйте себе попасться в эту ловушку.Если вы фактически не несете ответственности за физическую установку изоляции, убедитесь, что вы указали в своем контракте с домовладельцем и генеральным подрядчиком, какой тип, сколько и как будет устанавливаться изоляция.

В общем, вы должны следовать рекомендациям производителя системы отопления. Если поставщик не дал никаких рекомендаций, то следующую информацию можно использовать в качестве общих указаний.

Сколько: Обычно, если теплый пол находится над отапливаемым помещением, вам нужно как минимум в два раза больше R-значения ниже источника тепла, чем у вас выше него.Например, если есть 11/2 дюйма (приблизительное значение R = 1,5) древесины поверх источника лучистого теплого пола, вам понадобится минимум R-3 под источником тепла.

Очевидно, что изоляцию R-3 найти немного сложно. Обычно я удваиваю данное значение R по сравнению с источником тепла, потому что вы никогда не знаете, когда госпожа домовладелец собирается наваливать тканые коврики (большее значение R) прямо на ваш источник лучистого тепла. В любом случае Р-7 следует рассматривать как минимум в каркасной конструкции.Некоторые нормы предписывают более высокое значение R для полов над неотапливаемыми полами.

Какой тип: В стандартных применениях для обрамления подойдет изоляция из стекловолокна без облицовки, стекловолокна с крафт-бумагой или фольгой, в зависимости от области применения.

Скоба вниз: если теплый пол с подогревом осуществляется скобами вниз на фанерный черновой пол или настил, а труба заливается цементным материалом, можно использовать неизолированную изоляцию. Плотно прижмите изоляцию к основанию пола.Не сжимайте изоляцию, иначе это повлияет на ее чистый коэффициент сопротивления. Во всех случаях необходимо изолировать внешнюю балку обода, а также остальную часть черного пола.

Сшивание скоб: трубка сшивания прикрепляется к нижней стороне фанерного пола через каждые 6 дюймов или около того. Способы крепления различаются, но в любом случае труба находится в полунепрерывном контакте с дном фанерного пола. Этот метод теплопередачи зависит в первую очередь от контакта трубы с деревом, который отводит тепло от трубы через пол в комнату.При нанесении изоляции ее можно снимать с облицовки, и ее следует плотно прижать к трубе и сборке основания.

Теплопроводящая пластина: в этом методе используется любая из множества металлических теплопередающих пластин, которые устанавливаются под фанерным черным полом. Эта система зависит исключительно от проводимости для ее метода теплопередачи, и изоляция должна быть без облицовки и должна быть плотно прижата к теплопередающим поверхностям и фанерному основанию пола.

Подвесная труба: в этом случае труба обычно подвешивается в воздухе на расстоянии нескольких дюймов от фанерного пола.Способность к теплопередаче зависит от проводимости и конвекции. Этот метод требует использования фольгированной изоляции с минимальным воздушным зазором 2 дюйма и максимум 4 дюйма между фольгой и черным полом.

Обычно именно здесь начинаются проблемы. Убедитесь, что соблюдены требования к воздушному зазору. Я бы посоветовал вам по возможности явиться во время процесса изоляции и убедиться, что изоляторы понимают важность воздушного зазора. Помните, они не понимают динамики излучающей системы.

Холодный пол, утепленный теплоизоляцией или теплом

В: В эту самую холодную зиму мне нужна помощь! Пол в моей семейной комнате похож на глыбу льда, и несколько моих попыток решить эту проблему не увенчались успехом. Я читал многие из ваших колонок о проблемах с изоляцией, но ничего не читал об изоляции подползников. Единственное решение – носить утепленные ботинки в этой комнате? У меня есть дом из кирпичных блоков, построенный в 1918 году, с полным подвалом, но в пристройке 1950-х годов из шлакоблочных семейных комнат есть только трехфутовое пространство для обхода под ним.Между балками пола есть изоляция (хотя и старая), но мой деревянный пол ледяной до грани дискомфорта. Чтобы устранить проблему, я сначала положил стеклопластиковый утеплитель на оконные колодцы и стены подлога. Затем я положил пластиковую крышку на земляной пол и покрыл пластик 6-дюймовым изоляционным стекловолокном. Все без толку. Единственный успех, который у меня был, – это подуть теплый воздух в ползунок. Боюсь, что мое единственное решение – обогреть пространство, сняв изоляцию с некоторых труб водяного отопления, которые проходят под ползком.Это ужасно неэффективно, потому что я теряю тепло неизвестно где? Могут ли трубы замерзнуть? Где я теряю тепло или впускаю холодный воздух? Стоит ли удваивать утеплитель под полом? Помощь!

-P.F., Анн-Арбор.

A: Насколько я понимаю, у вас есть два варианта. Вы можете либо сделать полы теплее, обновив изоляцию, либо действительно сделать полы теплыми, добавив к ним тепла. Давайте сначала поговорим об изоляции.

Если изоляция под этим полом старая и тонкая, вы, вероятно, могли бы решить эту проблему, удалив ее и заменив более новой, более толстой изоляцией.И хотя в этом типе применений традиционно использовались войлоки из стекловолокна, позвольте мне предложить альтернативу. Вы можете подумать о том, чтобы нанять подрядчика, который нанесет под пол немного пены. Самым большим преимуществом распыляемой пены (помимо ее высокого R-фактора, который делает ее более эффективной, чем стекловолокно на дюйм) является ее способность перекрывать утечку воздуха. И я подозреваю, что утечка воздуха – это один из факторов, из-за которого вы теряете тепло в этом подвальном помещении.

Вы можете добавить изоляцию из стекловолокна до тех пор, пока коровы не вернутся домой, и это не будет иметь никакого значения, если ветер все еще может проходить сквозь изоляцию и пол.Но если подрядчик выстреливает пару дюймов пенопласта на нижнюю часть пола, чтобы запечатать его, а затем добавил 6 дюймов или около того стекловолокна и скрепил воздушный барьер под стекловолокном, чтобы не допустить попадания ветра, вы ” d иметь наилучшую производительность, которую вы могли ожидать от системы этого типа.

Изоляция поможет сохранить тепло в комнате, а пена поможет заблокировать поток воздуха между ползунком и помещением наверху. И да, ваши водопроводные трубы могут замерзнуть, если вы отключите источник тепла, который согревает их сейчас.

Теперь, после всего сказанного, плохая новость заключается в том, что одна изоляция, вероятно, не сделает сам пол заметно теплее. Единственный способ сделать это – добавить активную систему подогрева пола. Вы были на правильном пути, вдувая теплый воздух в пространство для ползания, но есть гораздо более эффективный способ сделать это. Под этим полом можно установить лучистое отопление; который так его согреет, что мгновенно станет самой уютной комнатой в доме.

У вас есть несколько вариантов на выбор – система горячего водоснабжения (гидронная), в которой используются пластиковые трубки, прикрепленные к нижней части пола, или система электрического лучистого отопления, которая присоединяется аналогичным образом.Для такой небольшой площади вы даже можете нагреть воду в водяной излучающей системе с помощью небольшого водонагревателя для бытовых нужд. Обратной стороной этих систем является их стоимость. Гидравлическое лучистое тепло довольно дорого в установке, но недорого в эксплуатации. С другой стороны, электрические радиаторы дороги в эксплуатации, но стоят недорого в установке. Еще одна вещь, которую следует учитывать; вам может потребоваться модернизация электроснабжения, чтобы удовлетворить потребности в электроэнергии, связанной с лучистым электроэнергией – в зависимости, конечно, от мощности вашей нынешней службы.

Обе системы также требуют изоляции под трубами или электрическими элементами, чтобы тепло передавалось в правильном направлении.

Излучающая теплоизоляция – PexUniverse

О излучающей изоляции

Лучистая теплоизоляция устанавливается для предотвращения потерь тепла от системы теплого пола из PEX (чаще всего PEX встраивается в бетонную плиту или скрепляется скобами под фанерным черным полом).
Различные типы изоляции помогают минимизировать потери тепла от конвекционных (циркуляция воздуха), кондуктивных (прямой контакт) или радиационных (энергетические волны) режимов теплопередачи.
В плитах изоляция защищает в основном от теплопроводности, возникающей в результате прямого контакта плиты с нижележащим слоем (например, гравием и песком). В каркасном строительстве изоляция защищает в основном от конвекционных и радиационных потерь тепла.

Изоляция R-value и ROI

Значение R изоляции определяет ее эффективность против потери тепла и будет варьироваться (даже для одного и того же типа изоляции) в зависимости от типа установки, условий окружающей среды и других факторов.
Например, такая же отражающая изоляция из пузырчатой ​​фольги может иметь значение R в 10 раз выше при использовании в отсеках балок по сравнению с использованием под плитой. По этой причине можно и нужно сравнивать только R-значения для конкретного приложения.
ROI (возврат инвестиций) является критическим фактором при выборе изоляции. В большинстве случаев цель состоит в том, чтобы найти «золотую середину», то есть выбрать продукт с оптимальным значением R и разумной ценой. Избыточная изоляция может привести к небольшой разнице в производительности (экономии энергии), но будет стоить дороже, а экономии не хватит для покрытия дополнительных затрат.
Исследование, проведенное производителем изоляции, показывает, что R-10 (2-дюймовый пенопласт XPS) предлагает всего лишь 6% разницы в производительности по сравнению с продуктом R-5.9. Для сравнения, разница в цене между R-5 (1-дюймовый пенопласт) и R-10 (2-дюймовый пенопласт) составляет 100%. По сути, почти удвоенная изоляция стоит вдвое дороже, но при этом дает лишь незначительную разницу в характеристиках и экономии энергии.

Бетонная изоляция – пенопласт и одеяло

Изоляция имеет решающее значение для плиты с лучистым обогревом из PEX.Без термического разрыва между плитой и землей тепло будет уходить в землю под плитой, что приведет к более длительному времени прогрева, более высоким затратам энергии и общей низкой производительности системы.
Два наиболее часто используемых типа изоляции для установки под плитой – пенопласт и одеяло.
Жесткая вспененная плита , вероятно, является наиболее распространенной и широко используемой изоляцией и имеет R-значения, которые варьируются от 3,6 до 5,0 на 1 дюйм толщины, в зависимости от сырья и метода производства.Обычно он производится в размерах 4 x 8 футов или, как Crete-Heat, в листах 2 x 4 фута.
Плюсы:

• Широко доступны в магазинах товаров для дома по всей стране.
• Множество вариантов толщины (1/2 “, 3/4”, 1 “, 1-1 / 2”, 2 “и т. Д.)
• По умеренной цене.
• PEX можно прикрепить скобами непосредственно к пенопласту (только толщиной 1-1 / 2 дюйма). Для Crete-Heat скрепки не требуются.

Минусы:

• Проницаемый или полупроницаемый для воды, вероятно, потребует пароизоляции (дополнительные трудозатраты, затраты).
• Легко повреждается в условиях стройплощадки.
• Громоздкий, может дорого перевозить.
• Установка требует много времени.
• Производство производит длинный список химических веществ (в том числе ГБЦД), которые считаются вредными для здоровья человека и окружающей среды.

Одеяло или многослойная бетонная изоляция состоит из нескольких слоев различных материалов, что позволяет объединить лучистую теплоизоляцию, проводящую изоляцию и пароизоляцию в одном продукте.Показатели R теплоизоляции бланкета сильно различаются в зависимости от толщины, состава и порядка материалов, используемых в его конструкции. Среди наиболее распространенных разновидностей утеплителя одеяла – утеплитель пузыря, такой как утеплитель rFoil.
Плюсы:

• Утеплитель и пароизоляция 2-в-1 (не нужно покупать и устанавливать отдельную пароизоляцию).
• Рулоны большого размера устанавливаются быстро и легко – просто разверните и заклейте швы.
• Компактный, удобный в хранении и транспортировке.
• Прочная конструкция, устойчива к проколам и разрывам.

Минусы:

• Ограниченные значения R, не предназначены для замены пенопласта толщиной более 1 дюйма.
• В отличие от пенопласта, трубки PEX не могут быть прикреплены скобами к изоляции одеяла – их (PEX) можно прикрепить только к проволочной сетке или арматуре в армированной плите.

Обзор бетонных изоляционных материалов

rFoil Ultra CBF состоит из алюминизированной отражающей фольги, зажатой между двумя слоями сверхпрочного полиэтиленового пузыря.Общий коэффициент R для rFoil Ultra CBF составляет 3,8. Он предназначен для замены вспененного или экструдированного жесткого пенополистирола толщиной 3/4 дюйма или 1 дюйма при использовании для изоляции под плитой. Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. Футов.

rFoil Underpad состоит из двух слоев полиэтиленового пузыря, зажатого между алюминизированной отражающей фольгой и самым толстым верхним листом полиэтилена. Общее R-значение rFoil Underpad составляет 1,1. Несмотря на то, что он сравнивается с изоляцией из пенопласта по показателю R, он предлагает простой и экономичный тепловой разрыв и пароизоляцию для плит с низкими предполагаемыми потерями тепла.Рулон шириной 4 фута и длиной 125 футов покрывает площадь 500 кв. Футов.
Плиты Crete-Heat изготовлены из пенополистирола с фиксирующими ручками из PEX и имеют стыковые кромки «шпунт-паз». Они заменяют стандартную изоляцию из пенопласта и значительно сокращают время и трудозатраты на установку. Доступен в вариантах 1 дюйм (R-6), 2 дюйма (R-10) и 3 дюйма (R-15).

Обзор изоляции между балками

Изоляция серии rFoil 2222 состоит из двух слоев полиэтиленового пузыря, зажатого между двумя внешними слоями алюминизированной отражающей фольги.Он предназначен для установки между балками деревянного каркаса, где трубы PEX прикреплены скобами / прикреплены к основанию черного пола. Слои фольги отражают лучистое тепло обратно к полу, двойной пузырьковый слой обеспечивает защиту от теплопроводности, а при использовании с герметизирующей лентой обеспечивает эффективную защиту от конвекционных потерь тепла (от движения воздуха). Он соответствует классу огнестойкости A / 1, устойчив к плесени и не содержит стекловолокна.

Часто задаваемые вопросы:

Q: Нужно ли укладывать дополнительные слои под бетонную изоляцию?
A: Для rFoil Ultra CBF и Underpad – No.Просто разверните изоляцию и заклейте швы в соответствии с инструкцией по установке. Арматура / проволочная сетка с трубками PEX проходит над изоляцией, а затем заливается бетон.
Для установки Crete-Heat ниже уровня земли потребуется пароизоляция. При установке на уровне или над уровнем земли барьер может потребоваться, а может и не потребоваться, в зависимости от типа напольного покрытия и местных норм.

В: Можно ли использовать теплоизоляцию одеяла вместе с теплоизоляцией из пенопласта (сверху или снизу)?
О: В большинстве случаев бетонная изоляция rFoil может использоваться вместе с жестким пенопластом, но только при установке поверх пенопласта.Он обеспечивает эффективный пароизоляционный слой и увеличивает общий коэффициент сопротивления изоляции. Вы можете связаться с производителем, чтобы убедиться в совместимости.

В: Нужно ли заклеивать изоляцию одеяла на швах?
О: Да, утеплитель должен быть заклеен по швам. Вы можете использовать полиэтиленовую ленту шириной 3 или 4 дюйма, которую мы продаем или покупаем в другом месте.

Теплоизоляция для систем водяного отопления

В идеале система лучистого теплого пола должна направлять всю свою энергию вверх, в отапливаемое внутреннее пространство.Однако отсутствие соответствующей теплоизоляции может позволить теплу также перемещаться вниз, что представляет собой потерю энергии. Если плита лежит на земле, то, что происходит под плитой, может поглощать большое количество тепла, особенно зимой. Этот эффект также может быть значительным для подвесной плиты здания, где тепло может передаваться в область под плитой.

Лучший способ контролировать потери тепла из систем лучистого теплого пола – это установить теплоизоляцию под электрическими нагревательными кабелями или трубами водяного отопления.Таким образом, большая часть тепла направляется в комнату, что значительно повышает энергоэффективность. Такая система может работать с меньшим потреблением энергии, чем система без изоляции, что снижает ее эксплуатационные расходы. Кроме того, изоляция обеспечивает более быстрое время нагрева и позволяет лучше контролировать нагрев для повышения комфорта.

В этой статье будет представлен обзор теплоизоляционных продуктов, которые мы рекомендуем в Devex Systems, на основе их проверенных на практике характеристик.

F-Board

F-Board – теплоизоляционный продукт из жестких листов экструдированного полистирола с двусторонним покрытием.Эта установка особенно эффективна под матом X и плиточным полом, что снижает потери тепла вниз и, таким образом, обеспечивает более быстрое время прогрева. F-Board также обладает водонепроницаемостью и прочностью на сжатие, при этом он легкий и простой в установке. Доступны два продукта, каждый с разной толщиной и значением сопротивления изоляции:

.

• F-Board 6 мм, R0,16
• F-Board 10 мм, R0.29

Хотя F-Board можно укладывать под стяжку, уменьшенная толщина продукта снижает изоляционные характеристики.Другие варианты теплоизоляции (например, лист XPS) обычно лучше подходят при использовании стяжки. Просмотрите лист данных.

Изоляционный лист из экструдированного полистирола (XPS)

Жесткие листы из экструдированного полистирола предназначены для широкого спектра конструкций полов и применений:

• Изоляция между существующей плитой и перекрытием.
• Под стяжкой на конструкционной плите, дополненной легкой стальной сеткой.
• Между обрешетками под диффузорами или деревянными полами.
• Морозильники, холодильные камеры или другое подобное оборудование

Изоляция XPS марки FoamulaR предназначена для сохранения 90% своих тепловых характеристик через 20 лет и не подвержена влиянию влаги, плесени и бактерий. Доступен с различной толщиной изоляции и коэффициентом сопротивления R:

.

• FoamulaR 25 мм, R0,89
• FoamulaR 30 мм, R1.07
• FoamulaR 50 мм, R1.78
• FoamulaR 75 мм, R2.67
• FoamulaR 100 мм, R3.57

Для обеспечения максимальной теплоизоляции изоляция XPS должна быть установлена ​​не только на плоских участках, но и на краях плит и траншеях перед заливкой бетона. FoamulaR имеет прочность на сжатие от 150 до 650 кПа (хотя FM300 при 300 кПа и FM350 при 350 кПа являются наиболее распространенными), поэтому продукт может адаптироваться к широкому спектру применений.

Доска REHAU Tacker для гидроустановок

REHAU Tacker Board – это система, разработанная специально для систем водяного теплого пола, встроенных в плиту, выполняющая три основные функции с помощью одного продукта:

• Теплоизоляция
• Акустический шумоглушитель
• Схема расположения и опоры гидравлических трубопроводов

Tacker Board – это картон с изоляцией из пенополистирола (EPS), покрытый тканью, армированной водостойкой полиэтиленовой пленкой, пластиковой пленкой, с обычной толщиной 25 мм.Перекрывающаяся водостойкая пленка предотвращает попадание влаги и воды из стяжки в изоляцию пола из пенополистирола.

Доска

Tacker Board соответствует отраслевым стандартам и не содержит CFC. Он имеет стандартный класс пожарной безопасности F (согласно BS EN 131363).

Система гарантирует, что трубопровод не смещается при заливке бетонной плиты, обеспечивая равномерное распределение тепла. Доска REHAU Tacker Board доступна в различных версиях продукта, где две или три цифры после EPS обозначают прочность на сжатие в кПа при 10% деформации:

• Tacker EPS70, 25 мм: R0.66
• Tacker EPS70, 50 мм: R1.32
• Tacker EPS100, 25 мм: R0.69
• Tacker EPS100, 50 мм: R1.39
• Tacker EPS150, 25 мм: R0.71
• Tacker EPS150, 25 мм: R1.43

Quick Heat – еще один продукт, предназначенный для использования под плавающими деревянными полами. Панели имеют размер 0,5 x 1,0 м, толщину всего 13 мм и состоят из двух основных слоев:

• теплоизоляция, слой огнестойкого пенополистирола (EPS), 12 мм.
• алюминий для равномерного распределения тепла с канавками для греющего кабеля, 0.8 мм.

Панели обеспечивают изоляцию и монтажную поверхность для нагревательных кабелей в одном продукте с R-Value R 0,26. Канавки на панелях находятся на расстоянии 100 мм друг от друга и совместимы с X-кабелями.

Изоляция полов из подвесной древесины

Деревянные полы, уложенные с подогревом между балками или балками, должны иметь значительную теплоизоляцию. Потери тепла через пол зимой могут легко составлять не менее 20% от общих потерь, создавая значительные возможности для экономии энергии с помощью эффективной теплоизоляции.Изоляция должна быть установлена ​​так, чтобы блокировать сквозняки холодного воздуха, которые могут просачиваться через тонкие промежутки между деревянными досками. Обычно это делается с помощью одеяла из стекловолокна или минеральной ваты, которое обеспечивает теплоизоляцию с минимальным значением R 3,0. Изоляция помещается между обрешетками или балками пола под деревянным полом с помощью кабеля X, закрепленного на легкой стальной сетке, уложенной на изоляцию, и воздушном зазоре между нагревательными кабелями и деревянным полом над ними. Изоляция может располагаться на полу или на сетке из проволочной сетки, натянутой под балками.Не допускайте выхода воздуха за края изоляции. Этот метод используется только там, где нет другого варианта, потому что время нагрева и реакции будет очень медленным.

Заключение

Выбранные материалы должны подходить для применения в системе водяного теплого пола. Важно проверить следующие

• требования пользователей
• способ устройства перекрытия
• , должны ли быть проложены гидравлические трубопроводы или нагревательные кабели
• нагревательные кабели, соответствующие применению
• теплоизоляция для конструкции пола и нагревательные кабели

См. Полезный раздел с инструкциями по системе водяного теплого пола.

Изоляция теплого пола – Улучшение жилищного строительства

Тодд Фратцель о кондиционировании, теплоизоляции

Излучение теплоизоляции

Теа из штата Мэн недавно прислала нам по электронной почте вопрос о теплоизоляции излучающим теплом. Он прикрепил трубку излучающего тепла к нижней части фанерного пола в его доме, а изоляция, установленная строителем, падает и не устанавливается должным образом. Тея спросила меня, какой метод мы рекомендуем для излучающих трубок, прикрепленных скобами к нижней стороне чернового пола.

Прежде всего позвольте мне сказать, что мы не эксперты в области лучистого тепла. Мы можем поделиться своим опытом с ним только в домах, которые мы построили, и в моем личном доме.

Тея объяснила, что изоляция в его доме была плотно прикреплена скобами к черному полу. Он также был обеспокоен тем, что под излучающими трубами не устанавливалась какая-либо отражающая поверхность (с покрытием из фольги или отдельное изделие из фольги).

Мой дом был построен с использованием излучающих труб, прикрепленных скобами к нижней стороне фанерного основания 3/4 дюйма.Я установил пол из искусственной бразильской вишни толщиной 1/2 дюйма. Балки перекрытия представляют собой двутавровые балки, спроектированные TJI глубиной 11 7/8 дюймов. У меня есть изоляция из стекловолокна с крафт-облицовкой, прикрепленная к нижней части балок. Это создает воздушное пространство размером примерно 6 дюймов между трубкой и изоляцией из стекловолокна.

Я могу сказать вам, что моя система лучистого отопления работает очень хорошо. У меня нет «горячих» точек, которые мы выявили за четыре зимы. Наш счет за отопление был очень разумным.И я бы оценил общую производительность как отличную. На самом деле, я бы ничего не стал менять в отношении лучистого тепла.

Вот наши мысли по поводу изоляции чернового пола с помощью излучающих труб:

1. Мы действительно не думаем, что отражающая поверхность что-нибудь сделает. Однако мы можем понять, почему некоторые люди могут захотеть использовать алюминиевую пластину теплопередачи. Причина в том, чтобы равномерно распределить тепло, чтобы предотвратить появление горячих точек. У меня не было никаких проблем, так что это может быть индивидуальным вопросом.
2. Для меня проблема кажется довольно простой. Тепло (или холод) пойдет по пути наименьшего сопротивления. Тепловое сопротивление измеряется значениями R. Я установил изоляцию R19 под излучающими трубами. Древесина имеет значение R от 0,7 до 1,2 на дюйм. Если у нас есть 2 дюйма дерева, это будет максимум 2,4, назовите его 3. Так что мне совершенно ясно, что теплу легче проходить через древесину, чем спускаться (а это тепло не проходит).
