Водяной теплый пол под плитку: укладка своими руками

Финишное покрытие пола из кафеля с водяным обогревом обычно устраивают в сантехнических помещениях частных домов и общественных зданий (гостиницы, сауны, бассейны).

Плиточный пол является отличным теплопередатчиком и надёжным барьером на пути проникновения влаги, поэтому в частных домостроениях с водяным обогревом полов плитку кладут на кухне, в ванной комнате и туалете. Редко кладут плитку на пол в других помещениях. В данной статье мы рассмотрим, как должен быть устроен водяной пол под плитку.

Содержание:

  • Газовый котёл
  • Коллекторное оборудование
  • Трубопроводы водяного тёплого пола
  • Сшитый полиэтилен
  • Металлопластиковые трубы
  • Полипропилен
  • Медные трубы
  • Способы расположения трубопроводов
  • Спираль или улитка
  • Прямолинейная синусоида
  • Монтаж отопления пола
  • Проведение испытаний тёплого пола
  • Виды заполнения водяных тёплых полов под плитку
  • Заливка бетоном
  • Устройство сухой засыпки
  • Устройство покрытия тёплого водяного пола из керамической плитки

Газовый котёл

Теплые полы, устанавливаемые в частных домах, подключают к газовому обогреву

Для обогрева водяного тёплого пола под плитку необходим агрегат, осуществляющий постоянную подачу горячей воды в систему трубопроводов, нагревающих керамическое напольное покрытие.

Котлы устанавливают в домах, расположенных в местах с возможностью подключения к системе центрального газопровода и водопроводу. Если требуется обогревать небольшую площадь, то достаточно установить настенный агрегат малой мощности.

В большинстве случаев устанавливают мощные напольные многоконтурные котлы. Они справляются с отоплением всех жилых помещений, ванной, туалета, кухни и обеспечивают подачу горячей воды в систему внутренней разводки водопровода.

Самый распространённый вариант – это установка напольного многоконтурного котла с атмосферными горелками.

Коллекторное оборудование

Коллекторный узел является управляющим устройством системой тёплых полов. С помощью коллектора устанавливают определённую температуру нагрева полов в каждом контуре.

Коллекторный узел

Подключение коллекторного узла, как и пуск в эксплуатацию газового котла, производится с разрешения газовой и водопроводной службы.

Трубопроводы водяного тёплого пола

Водяной тёплый пол под плитку обогревают трубами из разного материала:

  • сшитый полиэтилен;
  • металлопластиковые трубы;
  • полипропилен;
  • медные трубы.

Сшитый полиэтилен

Трубы из полиэтилена славятся устойчивостью к перепадам температур

Своему названию трубы обязаны молекулярному строению полимера. На специальном оборудовании структура полиэтилена подвергается «бомбардировке» электронами.

В результате образуются молекулярные цепочки, которые «сшивают» структуру материала, придавая ему особую прочность.

Трубы из сшитого полиэтилена выдерживают резкие перепады температуры и сильное давление горячего теплоносителя.

Металлопластиковые трубы

Прочность металлопластику придает внутренняя алюминиевая сетка

Металлопластик на срезе представляет собой трёхслойный пирог. Наружный полиэтиленовый слой скреплен внутренней проклеенной алюминиевой сеткой.

Наружная поверхность обладает повышенной прочностью и выдерживает воздействие агрессивной среды.

Алюминиевая прокладка исполняет роль несущего каркаса. Внутренняя гладкая оболочка обеспечивает беспрепятственный проход теплоносителя.

Полипропилен

Для сгибания труб предварительно нагрейте их

Трубопроводы из этого материала служат около 50 лет.

Соединения труб осуществляются с помощью специального паяльного приспособления.

Сгибают трубу только под сильным нагревом.

Благодаря своей невысокой цене, полипропиленовые трубы очень популярны для устройства тёплых водяных полов под плитку своими руками.

Медные трубы

Медная трубка – идеальный материал под водяные тёплые полы под плитку.

Помимо своей высокой теплопроводности и гибкости медные трубы имеют неограниченный срок службы и абсолютно «равнодушны» к коррозии.

Каждый материал, из которого изготовлены трубы, имеет свои преимущества и недостатки:

Наименование материалаДостоинстваНедостатки
1Сшитый полиэтиленНе допускает внутренних отложенийСложность соединений
2Металлопластиковые трубыОсобая прочность– « –
3ПолипропиленСтойкость к агрессивной средеДля сгиба нужен нагрев
4Медные трубыВысокая теплопередачаБольшая цена

Способы расположения трубопроводов

Трубы отопления размещают на основании пола в виде 2-х форм положения:

  • спираль и двойная спираль;
  • прямолинейная синусоида.

Спираль или улитка

На небольших площадях такая укладка идеально обеспечивает равномерный прогрев

Укладка труб производится в виде закрученной спирали.

Спираль может состоять из одиночной трубы, а также может быть сделана из сдвоенного трубопровода.

Такой вид укладки наиболее подходит для помещений площадью до 20 м2(кухонь, ванных комнат и туалетов) с керамическим напольным покрытием.

Прямолинейная синусоида

Укладка трубопровода по синусоиде

Такая форма укладки имеет наименьшие теплопотери по своей протяжённости, поэтому этой формой укладки трубопроводов пользуются тогда, когда устраивают водяные тёплые полы под плитку на больших площадях.

Монтаж отопления пола

Устройство теплого пола

Монтаж теплового контура производят в несколько этапов:

  1. На бетонное основание стелют пароизоляцию из полиэтиленовой плёнки. Края изоляции заводят на стены по периметру помещения. Края плёнки должны быть выше керамического покрытия.
  2. Всю поверхность пароизоляции закрывают плитами утеплителя (полиуретан, пенопласт либо аналогичный материал).
  3. Затем кладут армированную решётку.
  4. Трубы располагают в виде нужной формы укладки. Трубопровод крепят к решётке пластиковыми хомутами.

Проведение испытаний тёплого пола

Испытательное подключение системы позволяет найти и устранить протечки

Испытание тёплого пола осуществляют двумя способами:

  1. В смонтированную систему обогрева подают горячую воду под давлением, превышающим норматив в 1,5 раза. Выявляют слабые места соединений. При нахождении утечки её ликвидируют. Испытание проводят повторно.
  2. Второй способ испытания заключается в том, что компрессором в систему труб нагнетают сжатый воздух. Места соединений трубопровода покрывают мыльной суспензией. Утечка проявляет себя появлением мыльных пузырей. После устранения дефектов соединений испытание повторяют.

Виды заполнения водяных тёплых полов под плитку

Заполняют пространство тёплого пола двумя способами:

  • заливка бетоном
  • устройство сухой засыпки

Заливка бетоном

Стандартный диаметр труб водяного обогрева 16 мм.

Согласно теплотехническим расчётам оптимальная высота слоя бетона над трубами должна равняться 30 мм.

При толщине стяжки свыше 70 мм увеличивается инертность нагрева структуры пола. Перекрытие будет медленно нагреваться и остывать.

Основание пола должно обладать достаточной несущей способностью. При устройстве бетонной заливки надо учитывать, что 1 м2 стяжки толщиной 50 мм весит 125 кг.

Устройство сухой засыпки

Устройство покрытия тёплого водяного пола из керамической плитки

Керамическое покрытие хорошо проводит тепло

Керамическая плитка – универсальный облицовочный материал. Плитку применяют для отделки фасадов зданий, а также для облицовки стен и полов внутри помещений.

Особенно нуждаются в керамическом покрытии полов помещения с повышенной влажностью – кухни, ванные комнаты и туалеты. Плитка обладает максимальной степенью передачи тепла от системы тёплых водяных полов внутрь помещений.

Квадратная плитка наиболее удобна в монтаже

Керамические пластины получают путём обжига при температуре свыше 1000 градусов жидкой смеси глины с песком.

В смесь добавляют различные вещества, улучшающие те или иные качества материала. Смесь разливают в различные формы и помещают в печь для обжига.

Торговая сеть предлагает широкий ассортимент керамической плитки, поражающий разнообразием расцветок, узоров и размеров.

Для кухонь и ванных комнат применяют керамику толщиной от 8 до 15 мм.

Плитку кладут на клей, который состоит из смеси цемента, различных пластификаторов и стабилизаторов. Его разводят водой до получения тестообразной массы. Смесь наносят на поверхность стяжки и разравнивают зубчатым шпателем.

Плитку перед укладкой замачивают в воде. На тыльную поверхность пластины кладут клейкую смесь и прижимают плитку к слою клея на полу.

Чтобы получить ровную расшивку швов между плитками, в зазоры вкладывают пластиковые крестики, которые после высыхания вынимают и производят расшивку швов.

Керамическое покрытие является мощным барьером, преграждающим путь проникновению влаги. Плитка выдерживает большие нагрузки.

Для влажных помещений выбирают плитку с противоскользящим покрытием. Керамика хорошо моется, что немаловажно для поддержания чистоты на кухне и в ванной комнате.

Тёплое керамическое покрытие оставляет приятные ощущения от ходьбы по нему босиком.

Теплые водяные полы под плитку своими руками. Технология монтажа и укладка. Видео

Водяные теплые полы экономичнее электрических. Но покупка оборудования и монтаж отопительной системы требуют немалых затрат. Сократить расходы можно, если уложить теплые водяные полы под плитку своими руками.

Если водяной трубопровод уже есть, монтаж сводится к установке коллектора и укладке самого пола. Если система создается с нуля, сложность будет зависеть от типа нагревательного элемента.

Например, подключить самостоятельно к магистрали газовый котел вы не сможете, это запрещено. На установку потребуется разрешение. А для установки электрического котла разрешений не нужно, ее легко выполнить своими руками.

Содержание статьи

  • 1 Устройство пола
  • 2 Устройство системы
  • 3 Варианты монтажа
  • 4 Выбор плитки
  • 5 Монтаж (со стяжкой)

Устройство пола

Конструкция теплого пола водяного под плитку включает в себя несколько слоев:

  • Гидроизолирующая подложка. Материал зависит от типа монтажа: если укладка производится на грунт под стяжку, достаточно рубероида или полиэтилена. Если без стяжки, желательно приобрести гидроизоляционную мембрану;
  • Утеплитель. Плотный пенополистирол или изготовленные из него маты. Менее удачный выбор – базальтовая вата. Это гигроскопичный материал. В случае протечек намокнет и потеряет теплоизолирующие свойства;
  • Отражающий фольгированный слой. Вместо него можно использовать металлические пластины с каналами для укладки труб;
  • Трубы;
  • Под плитку необходимо сплошное основание. Если пол монтируется без стяжки, основанием может быть лист влагостойкой фанеры, OSB, гипсокартона. Нужно учитывать, что и древесина, и ГКЛ являются хорошими теплоизоляторами.

Толщина теплого водяного пола под плитку зависит от способа монтажа и складывается из нескольких цифр: толщина утеплителя, самих труб, стяжки или фанеры чернового пола.

Стяжка занимает минимум три сантиметра. Толщина утеплителя зависит от места установки (на грунт, на перекрытие). Высота матов ППС около 8 сантиметров. Каналы для труб в матах уже есть, толщину трубы в этом случае можно не учитывать.

Устройство системы

1. Котел. Самый дешевый вариант – электрический (остальные модели дороже), самый экономичный – газовый (газ – самый дешевый энергоноситель).

Если покупать газовый котел, лучше выбирать модель с закрытой топкой: продукты сгорания не будут попадать в дом. И тепловая эффективность у этих моделей выше: у котлов с открытой топкой значительная часть тепла уходит вместе с продуктами сгорания на улицу через дымоход.

Если в доме уже существует дровяная печь, вместо котла можно использовать ее. Над топкой помещают теплообменник, к нему подсоединяют трубы.

2. Коллектор. Нужен и в том случае, когда теплые полы – единственные нагревательные приборы в доме, батарей нет. Максимальная площадь, которую прогревает один контур пола – 40 метров (сто метров трубы). В доме средней величины контуров больше одного. Они подключаются к коллектору и регулируются по отдельности.

Коллектор состоит из двух гребенок (для подающих труб и для обратных). На него устанавливают приборы контроля (манометр, терморегулятор), воздушные клапаны, регулировочные краны. Вся конструкция помещается в коллекторный шкаф или в нишу, сделанную в стене. Подводятся по две трубы от каждого контура.

3. Насос. В теплых полах естественная циркуляция неосуществима: толщина труб маленькая, протяженность большая, уклона для стока под действием гравитации нет. Насос устанавливают между котлом и обратным коллектором, оснащают фильтром для очистки воды.

4. Сам теплый пол. Его выполняют чаще всего из металлопластиковых и полипропиленовых труб сечением 1,6-2 сантиметра. Трубу укладывают по периметру комнаты спиралью, начиная с внешнего витка. В середине комнаты поворачивают назад и параллельно подающей трубе кладут обратку.

Варианты монтажа

Монтаж по грунту, на бетонное основание, над цокольным этажом, в кирпичных или бетонных домах производится с устройством стяжки. Эта технология монтажа водяного теплого пола под плитку описана ниже.

В других случаях стяжку положить нельзя. Например, основание – деревянные лаги. Или это комната на втором-третьем этаже деревянного дома. Тогда монтаж теплого водяного пола под плитку осуществляется настильным методом.

Для укладки пола используются маты из ППС или древесно-стружечные плиты с фрезерованными пазами под трубы. Труба располагается чуть ниже поверхности настила, тяжесть плитки приходится не на нее, а на поверхность матов (плит).

Внимание: при укладке покрытия нужно следить, чтобы слой клея был равномерным. Иначе на плитке под воздействием температур могут со временем проступить пятна. В худшем случае она вообще вскроется.

Выбор плитки

Керамическая плитка под теплый водяной пол должна обладать определенными характеристиками.

Износостойкость и антискользящие свойства. Эти требования предъявляются к любой напольной плитке. Модели, подходящие для напольных покрытий, обычно промаркированы значком ступни (для мест с высокой проходимостью – заштрихованная ступня, высший класс стойкости к износу).

Антискользящие свойства важны в первую очередь для влажных помещений и на улицах. Определяются визуально: такая плитка шершавая или с рельефом, с насечками. Для сухих помещений достаточно обычной матовой плитки.

Влагостойкость и прочность. Оба этих свойства зависят от пористости плитки. У напольных моделей пористость низкая, водопоглощение тоже. А механическая прочность и водостойкость высокие.

Хорошие показатели у напольного керамогранита: в зависимости от модели его стелют и на улицу (переносит большие морозы), и в жаркие помещения – сауны, бани. Цена в среднем ниже, чем у кафеля и других видов плиток.

В последние годы у керамической плитки появилось много синтетических аналогов: плитка ПВХ, виниловая, кварцвиниловая. У них есть свои плюсы, но использовать их для устройства водяного теплого пола под плитку следует осторожно, с поправкой на температурный режим. У керамической плитки термостойкость высокая, некоторые виды подходят даже для облицовки печей.

Важно: при покупке клея берите состав для теплых полов, обычный плиточный клей не подойдет. То же самое относится к затирке.

Монтаж (со стяжкой)

    1. Подготовить основание: очистить, вывести до гладкого состояния цементным раствором или выравнивающей смесью.
    2. Установить на небольшой высоте коллекторный шкаф или сделать нишу для коллектора.
    3. Установить коллектор. Подсоединить контрольные приборы, краны, обратную и подающую трубы от котла.
    4. Настелить на основу гидроизолирующий материал. Материал заводят на стены. Соседние полосы кладут внахлест и фиксируют монтажным скотчем.
    5. Установить по периметру комнаты демпферную ленту. Край ленты должен располагаться на два сантиметра выше уровня стяжки. Демпфер предназначен для компенсации температурных расширений бетона при нагреве.
    6. Уложить маты из ППС или плитный утеплитель. Если укладка теплого водяного пола под плитку производится по межэтажному перекрытию и внизу отапливаемое помещение, допустимая толщина слоя – 4 см. Для укладки на грунт или над цокольным этажом слой должен быть толще.
    7. Теплоотражающий слой: фольгированная пленка или пластины. Пленку раскатывают по всей площади утеплителя и крепят металлизированным скотчем. Пластины укладывают в каналы матов ППС под трубы.
    8. Если монтаж производится на маты, трубу закладывают в готовые каналы в панелях ППС поверх теплоотражающих пластин. Нужно крепить или нет – указано в инструкции к матам.
    9. Если в качестве подложки для труб выступают утеплитель и фольга, поверх фольгированного слоя кладут арматурную сетку. Трубу разматывают поверх сетки с шагом от 15 до 30 сантиметров и фиксируют к прутьям ячейки хомутами из пластика.
    10. Концы труб подсоединяют к подающей и обратной гребенке коллектора.
  1. Выполнить опрессовку: запустить в контур воду, проверить пол на трубы на герметичность, а всю систему – на работоспособность. Тестировать в течение суток: вода должна подаваться в контур под рабочим давлением. Если давление за время теста не поменялось, система пригодна к эксплуатации.
  2. Залить стяжку толщиной 3-7 см. Марка бетона для рабочей смеси – не ниже М-300.
  3. Дождаться полного схватывания стяжки (около месяца).
  4. Уложить финишное покрытие. Для красивой и ровной укладки используйте плиточные крестики.

Водяной теплый пол под плитку готов.

Видео о том, как сделать стяжку для водяного теплого пола под плитку.


Водяной теплый пол – свойства и особенности внутрипольной системы отопления

  • > Главная
  • > О нас
    • > Новости
  • > О системе
  • > Устройство
    • > Бетонная система
      • > Теплоизоляция
      • > Армирующая сетка
      • > Направляющие рельсы
      • > Якорные скобы
      • > Маты для теплого пола
      • > Бетонная стяжка
    • > Фольгированная система 30 мм
    • > Полистирольная система
    • > Модульная система
    • > Реечная система
    • > Система Minifloor 8
    • > Система MultiLevel
  • > Оборудование
    • > Труба теплый пол
    • > Коллектор теплого пола
    • > Смесительный узел теплого пола
    • > Автоматика
    • > Фольгированный элемент
    • > Теплораспределительная пластина
  • > Услуги
    • > Профилактическое обслуживание
  • > Проект
  • > Монтаж
  • > Гарантия
  • > Пример
  • > Объекты
  • > Вопросы
  • > Запрос цены
  • > Контакты

        Водяной теплый пол – это полноценная система отопления близкая к идеальной. Теплый водяной пол может применяться практически в любых зданиях и сооружениях: квартиры, индивидуальные дома, коттеджи и таун-хаузы, многоквартирные дома, торговые павильоны и комплексы, офисные помещения и бизнес-центры, административные, культово-религиозные здания, производственные и складские площади, цеха и СТО, авиа-ангары, спортивные площадки, аквапарки; для подогрева подъездных площадок, стоянок, автомобильных дорог и т.д.

        Тепло водяные полы распределяют тепло в помещении самым оптимальным образом – с некоторым преобладанием инфракрасной лучистой составляющей. Комфортное  лучистое тепло, отсутствие сквозняка и конвекции пыли, идеальный температурный режим, экономия топлива – максимально приближают тепло-пол к идеальной системе отопления. Теплый водяной пол в доме обеспечивает максимально комфортный микроклимат.

       Теплый водяной пол тепло в помещение передают наиболее энергоэффективно. Водяные теплые полы в доме обеспечивают равномерность распределения тепла по обширной поверхности греющей панели теплого пола, что обеспечивает применение более низкой температуры для отопления. При снижении температуры воздуха в помещении на 2°С снижается расход тепловой энергии на 12% без ухудшения ощущения комфорта человеком.

 Закажите бесплатную оценку водяного пола для Вашего дома

        В Швеции более 90% строящихся зданий оснащаются системами напольного отопления. Причем, в Скандинавии очень часто монтируется водяной теплый пол в каркасном доме. Водяные тёплые полы в деревянном доме там очень распространены. Распространены там так же системы “утепленная шведская плита” (УШП) где заливка труб теплого пола осуществляется прямо в утепленной бетонной фундаментной плите.

        Последнее время становится популярным водяной теплый пол в квартире, в т.ч. с автономным отоплением от газового котла. Если делается водяной теплый пол от центрального отопления, то стоит предусмотреть работу через теплообменник, для исключения заиливания системы.

        Наиболее распространенные в нашей стране решения – это водяной теплый пол под плитку и под ламинат. Ламинат не является проблемой, несколько сложнее обстоит с применением по основанию с подогревом парета из массивной доски.

        Есть категория людей, считающих, что водяной теплый пол в Новосибирске и в Сибири (а также в Москве и даже в Сочи) не возможен без дополнительных радиаторов. Однако, в случае утепленных согласно действующих норм зданий (до 70 Вт/м2 пола), расчеты и практика подтверждают то, что мощность водяного теплого пола вполне достаточна для компенсации теплопотерь и комфортного для человека отопления дома.

        В таблице ниже приведены предельные нагрузки на системы водяного теплого пола разного типа:

Нагрузка на систему
[Вт/м2]
Возможность применения
свыше 100 Потребуются дополнительные отопительные приборы (водяной теплый пол в комбинации с другими системами).
В исключительных случаях допустимо применение только водяного теплого пола. Подобные решения может принимать только опытный проектировщик.
до 100 Возможно применение исключительно бетонной системы водяной теплый пол.
до 90 Допустимо применение как бетонной так и настильной «полистирольной» систем водяной теплый пол.
до 75 Допускается применение всех видов систем водяной теплый пол.



Коллектор водяного теплого пола

Об устройстве систем водяной пол

Оборудование и материалы водяного пола

Проект водяного теплого пола

Монтаж водяного теплого пола



    Купить комплект теплого водяного пола и заказать монтаж Вы можете в нашей компании



 Запросите предварительный бесплатный расчет водяного пола

инфракрасный, пленочный, водяной, как класть

Теплый пол является популярным и эффективным решением при выборе способа отопления такого помещения, как ванная комната. Чаще всего пол в ванной покрывается керамической плиткой и надо знать, как это правильно сделать, чтобы система обогрева работала эффективно и не вышла из строя.

Технология укладки плитки на теплый пол

Для того чтобы правильно уложить плитку на теплый пол в ванной или любом другом помещении, необходимо качественно подготовить основание. Лучшим вариантом для такого типа обогрева считается наливной пол, так как он получается ровный, прочный и надежный. После выравнивания основания и его застывания, проводится укладка выбранного типа обогревательных элементов, они могут быть электрическими или водяными.

Уложенная система водяного или электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают выравнивающей смесью, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке керамической плитки.

[stextbox id=»2_znat»]Для того чтобы защитить систему теплого пола от повреждений и обеспечить ее эффективную работу, специалисты рекомендуют покрывать ее слоем выравнивающего состава порядка 30 мм. [/stextbox]

Плитка укладывается, как и при монтаже ее на другие основания, начинать работу можно как от центра комнаты, так и с дальнего угла и постепенно двигаться к выходу. После нанесения клея при помощи зубчатого шпателя, он разравнивается, прикладывают плитку и хорошо ее прижимают к полу.

Швы можно затирать через сутки после укладки последней плитки, а ходить по такому покрытию можно будет через 2-3 дня. Если вы будете соблюдать технологию монтажа выбранного типа отопления и плитки, то справиться с этой работой сможете самостоятельно.

Особенности монтажа на электрический и водяной теплый пол

Укладывать в ванной комнате можно как электрический, так и водяной пол, после чего их покрывают керамической плиткой. Если говорить о подключении эклектического пола, то обычно проблем не возникает, тогда как организовать водяной теплый пол в квартире, получается не всегда.

Электрический пол

В этом случае, в качестве нагревательных элементов используется одно или двужильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевым, зато двужильный провод более надежный.

[stextbox id=»1_wazhno»]Обязательно учитывайте то, что покрытие теплого пола цементной стяжкой уменьшает высоту помещения, а монтаж сверху кафельной плитки, делает высоту комнаты еще меньше.[/stextbox]

Чтобы забрать минимум высоты ванной комнаты, можно использовать готовые маты, которые укладываются на старую стяжку, но она должна быть ровной, после чего наносится клей и монтируется плитка. Этот способ больше подойдет для квартир с невысокими потолками, так как в них уменьшение высоты на несколько сантиметров является критическим фактором.

Инфракрасный пол

Одной из популярных современных разновидностей электрического теплого пола является инфракрасный обогрев. Такие элементы состоят из тонкой пленки, внутри нее запаяны пластины, при помощи которых и обеспечивается инфракрасный нагрев.

Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то остальные элементы продолжают работать. Толщина такого материала всего несколько миллиметров, поэтому его монтаж не отбирает высоту помещения.

При монтаже такого пола, обязательно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перегреваться, от чего нагревательные элементы могут преждевременно выйти из строя.

Общим недостатком установки эклектических обогревательных элементов в ванной является то, что это влажное помещение, поэтому если неправильно выполнить монтаж, то есть большая вероятность выхода из строя таких систем отопления.

Водяной теплый пол

При выборе водяного теплого пола, обогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.

Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Обязательно надо установить насос, а в случае поломки, надо будет демонтировать не только напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.

Перед укладкой теплого пола, основание надо не только выровнять, но и провести его тепло и гидроизоляцию. Необходимо найти удобное место для насоса и терморегулятора. Соединение труб должно проводиться качественно и надежно.

[stextbox id=»3_na_zam»]Основными преимуществами водяного теплого пола являются простота монтажа, надежность и экономия электроэнергии.[/stextbox]

Материалы и инструменты

Для выполнения монтажа керамической плитки на систему теплого водяного пола в ванной, вам понадобятся такие инструменты и материалы:

  • зубчатый и обычный шпатель;
  • пластиковые крестики;
  • строительный уровень;
  • правило;
  • измерительный инструмент;
  • карандаш;
  • резиновый молоток;
  • плиткорез или болгарка с алмазным кругом.

Из материалов, необходимо приобрести саму плитку, при этом ее покупать надо на 10-15% больше, чем площадь ванной, клей, затирку и материал для стяжки пола.

Пошаговая инструкция укладки керамической плитки на водяной теплый пол

Весь процесс укладки плитки на водяной теплый пол практически ничем не отличается от ее монтажа на другие покрытия, отличия будут только на этапе укладки отопительных элементов.

Пошаговое выполнение работ выглядит следующим образом:

  • после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, надо обязательно проверить его работоспособность и оставить на некоторое время под давлением, чтобы определить возможную течь;

[stextbox id=»2_znat»]Во время заливки стяжки на теплый водяной пол, в нем вода должна быть под давлением, но не горячей.[/stextbox]

  • если все нормально, то трубы покрывают слоем стяжки, надо равномерно распределить смесь, чтобы не образовывались воздушные карманы, так как в этих местах стяжка начнет трескаться. Лучше всего делать стяжку при помощи наливного пола. В зависимости от используемого материала, для высыхания стяжки понадобится 3-5 дней, после чего можно приступать к укладке плитки, но максимальную прочность она наберет только через 4 недели;
  • после того как вы выбрали способ укладки плитки, можно приступать к ее монтажу. Клей наносится толщиной слоя порядка 3-5 мм, делают это при помощи зубчатого шпателя, после чего прижимают плитку к основанию. Дальше укладывают следующий элемент, при этом крестики надо устанавливать как между плитками, так и от стены;
  • если выявлены погрешности в стяжке, то их можно компенсировать путем увеличения или уменьшения слоя клея. Ходить по свежеуложенному полу нельзя, чтобы не деформировать его, сделать это вы сможете через 1-3 суток, когда клей застынет;
  • затирка проводится через 1-2 суток, она защищает швы от попадания в них грязи и влаги, перед ее проведением, надо будет убрать крестики и почистить швы. Через 1-2 часа после нанесения затирки, ее излишки необходимо удалить, если это не сделать, то убрать ее потом будет достаточно сложно.

Пользоваться теплым водяным полом в ванной, то есть включать обогрев, можно будет через 3-4 недели после укладки финишного покрытия, если это сделать раньше, то в стяжке образуются пузырьки и это приведет к хрупкости плитки.

Советы эксперта

Даже если вы впервые будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то сможете самостоятельно выполнять все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, чтобы он был вровень с полом в соседней комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.

Нельзя укладывать теплый пол под мебелью или предметами, которые расположены стационарно, это особенно касается электрических нагревательных элементов, для водяной трубы данный показатель не так критичен. При решении сделать в ванной теплый водяной пол, обязательно учитывайте тот факт, что высота помещения уменьшается на 7-8 см. Учтите и то, что демонтировать керамическую плитку можно будет только путем ее повреждения.

Подведение итогов

Для того чтобы можно было сделать теплый водяной пол в ванной, необходимо наличие в доме автономного отопления. Если квартира подключена к централизованной отопительной системе, то лучше выбрать электрический теплый пол. Независимо от типа выбранной системы обогрева в ванной комнате, лучшим типом напольного покрытия будет керамическая плитка. Выбирать надо не ту, что имеет глянцевую поверхность, а матовую или структурированную, так как при попадании на нее воды, она не становится скользкой.

Полезное видео

какой лучше и почему, обзор и отзывы

Керамическая плитка – один из самых популярных видов финишного покрытия среди тех, которые выбирают для отделки кухонь, коридоров и ванных комнат. Она объединяет в себе массу достоинств, основные среди которых: красота, практичность и долговечность.

А благодаря высокой теплопроводности плитка еще и выступает идеальным покрытием под монтаж системы «теплый пол». Нужно лишь определиться, какой теплый пол лучше для установки под плитку, чтобы он был не сложен в монтаже, надежен и долговечен в эксплуатации.

Содержание статьи:

  • Как “подружить” теплый пол с кафельной плиткой?
  • Вариант #1 – водяной теплый пол
    • Особенности технологии обустройства
    • Достоинства и недостатки данной системы
  • Вариант #2 – электрический теплый пол
    • Кабельные системы
    • Нагревательные маты
    • Инфракрасные теплые полы
  • Вариант #3 – пленочный пол

Как “подружить” теплый пол с кафельной плиткой?

Если сравнивать с радиаторной системой обогрева установка теплого пола под плитку имеет весомое преимущество, поскольку позволяет создать условия для равномерного распределения тепла, сохраняя при этом естественную и комфортную для обитателей квартиры влажность воздуха.

Главное достоинство керамической плитки и керамогранита то, что они, подобно аккумулятору, способны удерживать и накапливать тепло

При обустройстве пола, отделанного керамической плиткой, можно применять один из двух вариантов:

  • водяной;
  • электрический.

Одни выбирают водяной теплый, считая его самым комфортным в эксплуатации. При грамотно выполненном монтаже он способен создать и поддерживать оптимальный микроклимат в доме. Другие же предпочитают электрический тип, аргументируя свой выбор экономической выгодностью такого вида обогрева.

Чтобы сделать грамотный выбор, необходимо взвесить все «за и против», рассмотрев каждый вид более подробно.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2. 25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Вариант #2 – электрический теплый пол

Не менее эффективным источником тепла является электрическая энергия.

Электрические теплые полы также хорошо сочетаются с кафельной плиткой, спокойно выдерживая «мокрый» способ монтажа, предусматривающий наклеивание на жесткую основу

В сравнении с водяными системами, обладают рядом преимуществ:

  1. Их можно применять в частных домах и в панельных многоэтажках.
  2. Установка не требует проведения согласовательных процедур.
  3. Возможность регулировки температуры, устанавливая оптимальный для создания комфортных условий режим.

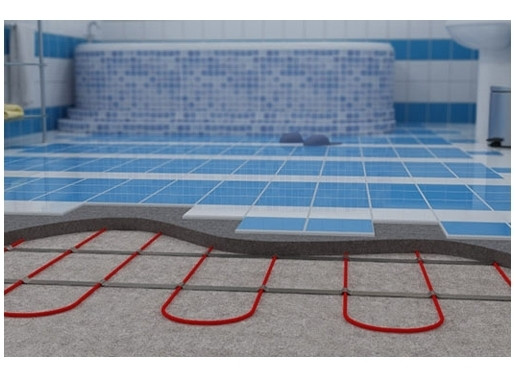

Кабельные системы

Электрическая система обогрева может быть реализована с применением одно-, двухжильного или сверхтонкого кабеля, изготовленного из нихрома или другого сплава, который отличается высоким электрическим сопротивлением. Нагрев в этом случае осуществляется за счет преобразования протекающей по кабелю электрической энергии в тепловую.

Количество и расположение слоев в кабельной системе такие, как и в водяном варианте, разница лишь в применении теплового носителя

Уложенные по всей поверхности змейкой кабели для дополнительной безопасности покрываются изоляционными материалами, чтобы исключить попадание влаги и поражение жильцов электрическим током.

Укладка кабелей под плитку в многоквартирных домах не получила широкого распространения. Это объясняется тем, то они требуют заливку стяжки, которая с учетом высоты кабеля поднимается на 6-8 см.

Этот вариант наиболее выгоден хозяевам, которые только планируют проводить ремонтные и отделочные работы на своей жилплощади. Тогда напольную систему обогрева можно запроектировать на этапе создания черновых базовых полов, сведя потери высоты стен комнаты.

Более подробно про тонкости укладки плитки на цементную стяжку теплого пола смотрите на видео:

Рассчитать параметры теплого кабельного пола можно бесплатно с помощью нашего калькулятора.

Нагревательные маты

Источником тепловой энергии в этом случае выступает разогреваемая электричеством токопроводящая матрица.

Основой нагревательных матов, применяемых при обустройстве обогревательной системы, выступают тонкие кабели, уложенные и надежно зафиксированные на армированных сетках

Такой вариант системы часто выбирают в тех случаях, когда не предполагается заливать основание цементной стяжкой.

Монтаж системы с применением нагревательных матов не предполагает выполнение цементной стяжки, что значительно упрощает процесс установки

Этот вариант очень удобен для обустройства квартир, где уже выполнено бетонное базовое основание. Маты с нагревательными кабелями, толщина которых не превышает и 3 мм, просто раскатывают на подготовленной поверхности.

Предлагаем Вам посмотреть как правильно укладывать нагревательные маты:

При использовании нагревательных матов теплоизоляционные материалы можно и вовсе не применять, поскольку они могут привести к перегреву элементов и выведению их из строя. Плиточное покрытие можно выкладывать уже стразу непосредственно на маты, «сажая» его на слой плиточного клея.

Запускать систему можно 3-3,5 недели, когда завершатся химические процессы в клеевом составе.

Выбирая этот вариант теплого пола, стоит учитывать, что он обойдется на 30% дороже, нежели кабельный аналог.

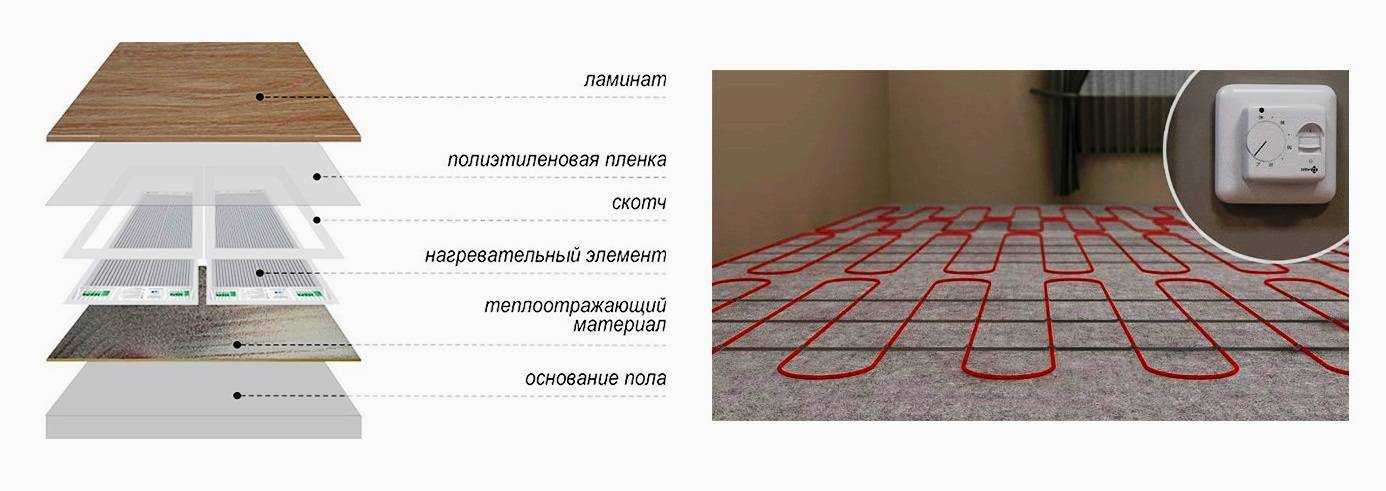

Инфракрасные теплые полы

Пленочные полы – самый современный из представленных вариантов тип электросистемы, способной генерировать электромагнитное излучение, позволяя создавать максимально комфортные условия у себя дома.

Пленочные полы – самый современный из представленных вариантов тип электросистемы, способной генерировать электромагнитное излучение, позволяя создавать максимально комфортные условия у себя дома

Они создаются с применением тонкой изоляционной полимерной пленки, которая состоит из нескольких модулей 50х50 см. Каждый модуль объединяет в себе десятки тончайших полосок, запитывающихся от электросети и выполняющих роль нагревательных элементов.

Пленочное покрытие укладывают непосредственно на основание, выстеленное теплоотражающим материалом, монтаж не предполагает обустройство цементной стяжки

Главное достоинство инфракрасной системы – она не излучает электромагнитные волны. Нагрев комнаты происходит так, если бы она обогревалась солнечными лучами. Среди перечисленных видов инфракрасная система считается самой эффективной и теплосберегающей.

Система инфракрасного пленочного отопления славится бесшумной работой и минимальными теплопотерями. Кроме того, пленочный пол среди всех представленных видов отопительной системы имеет минимальную толщину, значение которой не превышает и 0,33 мм.

Планируя укладывать инфракрасный теплый пол под плитку, придется учесть ряд моментов:

  • При выборе мощности терморегулятора, руководствуются формулой: показатель тепловыделения обогревательной системы (Вт/м2) умножают на размер утепляемой площади.
  • В качестве подложки используют теплоотражающий утеплитель, металлизированный полипропиленовой или лавсановой пленкой.
  • Инфракрасную пленку выкладывают параллельными листами (не внахлест!) контактами вниз. Чтобы предотвратить смещение, элементы дополнительно фиксируют скотчем.
  • Перед укладкой плиточного покрытия на пленочный пол необходимо проложить стекловолоконную монтажную сетку, размеры ячеек в которой не превышают 3 см.

Подробнее про технологию монтажа пленочного пола смотрите здесь:

Себестоимость материалов для его обустройства довольно высока, но это полностью окупается в процессе эксплуатации за счет низкого потребления электроэнергии.

Вариант #3 – пленочный пол

Несмотря на эффективность, пленочный пол под плитку стелить не рекомендуется. Выделяют 3 основных причин, почему этого делать не стоит:

  • Низкая адгезия. Пленка не дает качественное соединение с бетонной стяжкой и клеевым составом, создавая «плавающий эффект». Залитая на пленку стяжка при простукивании будет издавать пустой звук. Если же на такой пол уронить что-либо тяжелое, то стяжка может и вовсе треснуть.
  • Химический состав пленки. Цементные растворы и клеевые составы имеют щелочную среду, которая со временем способны «разъедать» ПЭТ независимо от толщины материала и количества применяемых слоев. Это может привести к образованию искр в оголенных электрических соединениях и даже короткому замыканию.
  • Есть достойная альтернатива. Зачем изощряться, придумывая безопасные способы укладки, если есть кабельные и стержневые электрические полы, которые идеально подходят для «мокрой укладки».

В зависимости от задействованного нагревательного материала выделяют два типа инфракрасных обогревательных систем: углеродные и биметаллические. Если уж и стелить инфракрасную пленку, то выбирать для этой цели стоит углеродный тип, поскольку биметаллический абсолютно с ней несовместим. Им не страшна коррозия, а в случае повреждения отключится только один участок за счет параллельного соединения элементов.

Некоторые специалисты отмечают, что под твердым типом покрытия, таким как керамогранит или кафельная плитка, инфракрасные лучи часть своих полезных свойств теряют

Среди представленных вариантов системы отопления по эксплуатационным и качественным параметрам наиболее предпочтительным можно считать электрический теплый пол.

Но все же окончательный выбор, соответствующий возможностям и желаниям, будет оставаться за вами.


Теплый пол под плитку: какой лучше использовать, советы по выбору

Наверх

24.11.2021

1 звезда2 звезды3 звезды4 звезды5 звезд

Рассказываем о достоинства и недостатках разных систем греющих полов, которые можно укладывать под плитку. Даем полезные советы по выбору и предлагаем небольшой рейтинг лучших производителей электрических систем.

ShutterStock

Керамическая облицовка — почти идеальное напольное покрытие. Она прочна, влагонепроницаема, долговечна и красива. Однако, керамика относится к холодным материалам. Если летом наступать на прохладное покрытие может быть даже приятно, то осенью или зимой делать это не хочется. Хороший выход — монтаж греющей системы под облицовку. Разберемся, какой теплый пол лучше уложить под плитку.

Как выбрать греющий пол под плитку

Плюсы и минусы разных систем
— Водяной обогрев
— Электрический подогрев
— Инфракрасное оборудование
На что еще обратить внимание
Мини-рейтинг производителей
Выводы

Керамика монтируется на стяжку, под которую укладывается греющая система. Для укладки под облицовку используют разные типы нагревателей. Рассмотрим достоинства и недостатки каждой из них, чтобы определить, какой теплый пол лучше выбрать под плитку.

Водяной обогрев

Отопительная система собирается из труб, которые укладываются в мокрую или сухую стяжку. По ним подается разогретый теплоноситель. Это может быть вода или антифриз. Последний вариант актуален, если есть опасность перемерзания жидкости в трубах. Коммуникации подключаются к отопительному котлу, который обеспечивает нагрев теплоносителя.

Плюсы
  • Экономичный обогрев. Затраты на энергоресурсы уменьшаются на 25-60% по сравнению с радиаторным отоплением или с электрическими аналогами.
  • Безопасность. Отсутствие электромагнитного поля, которое генерируется электронагревателями. Трубы с разогретым теплоносителем спрятаны в толще стяжки, даже при их прорыве невозможно получить ожог.
  • Высокая инертность. Разогретая поверхность долго удерживает тепло и медленно отдает его в воздух.
Минусы
  • Сложные расчеты и монтаж. Конструкция представляет собой многослойный «пирог», который надо правильно спроектировать и смонтировать. Ошибки приведут к неэффективной работе и значительным теплопотерям.
  • Нельзя установить тонкие настройки температуры, только приблизительные значения. Нет возможности временно отключить какую-то часть комнаты от отопления.
  • При аварии возможны неприятные последствия, когда вода уходит в фундамент или затапливает находящееся ниже помещение.
  • Для устранения поломок необходимо демонтировать конструкцию. Иначе добраться до труб невозможно.
  • Запрещено подключать водяной подогрев к централизованному отоплению и устанавливать его в многоквартирных домах.
  • Значительные первоначальные затраты на покупку комплектующих и монтаж. Правда, впоследствии они полностью окупаются.
  • Отопление

    Водяной тёплый пол: конструкция и особенности установки

Электрические системы (кабели и маты)

Есть два вида. В первом обогрев собирается из греющего электрического кабеля, который укладывается на основание зигзагом, закрепляется в таком положении, затем заливается бетонной стяжкой. При подаче питания он нагревается сам и разогревает бетон. Во втором — нагревательные маты. Это тот же самый кабель, но уложенный на сетчатую подложку и закрепленный на ней. С матами удобнее работать и проще проводить все необходимые расчеты, ведь мощность каждого участка термомата уже известна, и рассчитывать ее не надо.

Плюсы
  • Относительно простой расчет и несложный монтаж. Только греющий кабель требует укладки в бетонную стяжку, причем ее высота может быть минимальной. Для термоматов допустима укладка облицовки прямо на сетку. Можно перед раскладкой плитки залить мат тонким слоем самовыравнивающейся смеси.
  • Невысокие первоначальные затраты и минимальный набор комплектующих.
  • Возможность быстрого включения в любое время. Чтобы поднять температуру в комнате, не надо разогревать котел, достаточно подключить электропитание.
  • Широкие возможности в регулировке и программировании системы, вплоть до удаленной настройки со смартфона. При необходимости можно отключать отдельные участки помещения от обогрева.
  • Аварийная ситуация не приводит к значительным разрушениям и достаточно легко устраняется. Чаще всего это замена перегоревшего провода.
Минусы
  • Для нормальной работы требуется качественная проводка. Мощность нагревателей — порядка 80-150 Вт на кв. м, а это значительная дополнительная нагрузка на домашнюю сеть.
  • Высокие затраты на потребляемую электроэнергию.
  • При неправильном монтаже есть риск поражения током или возгорания.
  • Наличие электромагнитного излучения при работе электрического нагревателя.

Это общие недостатки. Для греющего кабеля значимым минусом считают необходимость обустройства бетонной стяжки для защиты провода от возможных повреждений. Учитывая, что достаточно уложить слой бетона высотой 30-40 мм, это не самый сложный вариант.

Греющий кабель

Термоматы

  • Пол

    Как уложить теплый электрический пол под плитку: подробная инструкция

Инфракрасный подогрев

Это разновидность электрической системы с отличающимся от кабеля принципом работы. На пленочной основе закреплены ИК-излучатели, которые генерируют безопасное для человека инфракрасное излучение. Оно поднимается и аккумулируется в напольном покрытии, которое нагревается и начинает отдавать тепло в воздух. Плюсы и минусы инфракрасных полов, в целом, аналогичны всем электрическим системам.

Но есть и некоторые нюансы. Изначально греющие пленки были разработаны для монтажа «сухим» способом. Их укладывали под ламинат, ковролин или линолеум. Пленочные полы можно класть и под плитку, но тогда необходимо проведение дополнительных работ: поверх пленочной основы устанавливается гидроизоляция и жесткая основа под облицовку, поскольку класть пленку под мокрую стяжку категорически запрещено. Нельзя монтировать ее под слой плиточного клея. Кроме того, пленку надо укладывать только на ровное основание, поэтому требуются еще и работы по его подготовке.

Пленочный пол был разработан для сухих конструкций, поэтому изначально заземление было не предусмотрено. Только небольшая часть пленки производится с заземлением. Ее цена значительно выше средней. Участки, где соединяются питающий провод и пленочный нагреватель, негерметичны и потому чувствительны к воздействию влаги. При ее попадании система выйдет из строя.

  • Пол

    Как провести монтаж пленочного теплого пола самостоятельно

Чтобы проще было решить, какой теплый пол использовать под плитку, мы составили сравнительную таблицу для всех возможных вариантов.

Водяной Кабель Термоматы Инфракрасный
Первоначальные затраты Высокие Невысокие Невысокие Невысокие
Стоимость эксплуатации Низкая   Высокая Высокая Высокая
Настройки и регулировка Тонкие настройки невозможны, частичное отключение невозможно  Возможны тонкие настройки, удаленное управление и частичное отключение Возможны тонкие настройки, удаленное управление и частичное отключение Возможны тонкие настройки, удаленное управление и частичное отключение
Монтаж  Сложный. Собирается конструкция из труб, подключается к отопительному котлу. Обустраивается высокая стяжка Относительно простой. Кабель укладывается зигзагом, закрепляется, заливается тонкой стяжкой Простой. Термоматы раскладываются и соединяются. Поверх укладывается облицовка Сложный. Выравнивается черновая основа, раскладывается пленка.  Обустраивается гидроизоляция и жесткая основа под плитку
Ограничения в использовании Запрещено использовать в многоэтажных домах Нет Нет Нежелательно укладывать в сырых помещениях. Нельзя класть под стяжку или плиточный клей

Выбирать подходящий вариант надо с учетом еще нескольких факторов. Перечислим их все.

  • Возможность укладки стяжки. Если потолки невысокие или перекрытия старые и непрочные, высокий и тяжелый слой бетона заливать нельзя. В этом случае, возможно, стоит остановиться на термоматах или пленочных нагревателях.
  • Функционал греющего покрытия. Его используют как основное или дополнительное отопление. От этого зависит, какой мощности теплый пол выбрать под плитку. В первом случае подойдет греющий кабель мощностью 180-220 Вт на кв. м или водяная конструкция. Во втором — маломощные термоматы или кабель.
  • Тип жилья. Для многоквартирных домов разрешены только теплые электрополы. В частном доме выбор ничем не ограничен.
  • Стоимость конструкции и ее дальнейшей эксплуатации. Правильный выбор можно сделать только с учетом нескольких факторов: расход и стоимость энергоресурсов, трудоемкость и цена монтажа, стоимость комплектующих. Может оказаться, что дешевые системы обойдутся в итоге намного дороже.
  • Отопление

    Нас греет кабель: 8 советов по укладке кабельного тёплого пола

Не стоит экономить на комплектующих. Привлекательная цена оборудования от неизвестного китайского производителя может обернуться значительными расходами на ремонт или переустановку неработающей системы. Поэтому желательно выбирать продукцию известных брендов. Предлагаем перечень производителей, выпускающих лучшие электрические теплые полы под плитку.

Thermo

Шведский бренд, производит полный набор комплектующих для сборки греющих полов. Фирменные датчики и регуляторы позволяют выполнять максимально точные настройки. Производитель предлагает типовые решения, на основе которых можно без лишних расчетов подобрать вариант для себя.

«Теплолюкс»

Отечественная компания, ориентированная на рынок России и СНГ. Производят несколько сотен разновидностей греющих кабелей. Разработан каталог, по которому пользователь может подобрать теплый пол для своего дома. Производятся специальные разновидности обогревателей: для небольших комнат, для интенсивного обогрева, т.п.

Rehau

Немецкий бренд, выпускающий греющие системы водяного и электрического типа. Производит полный набор фирменных комплектующих для всех видов полов. Электрика оснащается тефлоновой изоляцией и специальной экранирующей оплеткой, защищающей от электромагнитных волн.

«Национальный комфорт»

Еще один бренд, занимающийся проектированием и производством теплых электрополов. Производятся три вида оборудования: кабели, термоматы и инфракрасные пленки. Все они — хорошего качества и долго служат.

Под облицовку можно укладывать разные виды подогрева. Водяные конструкции экономичны и долговечны. Они хороши для частных домов, поскольку их укладка в многоквартирных постройках запрещена. Для их обслуживания нужен автономный отопительный котел, подключение к централизованному отоплению проводится только по специальному разрешению. Оптимально устанавливать конструкцию еще на этапе строительства: слишком «грязный» и сложный монтаж.

Для квартиры лучший выбор — электрический пол. Термоматы подойдут для помещений с невысокими потолками, поскольку отнимают минимум высоты. Кабель особенно хорош для комнат сложной формы: он легко «обходит» любые препятствия. ИК-пленка тоже может быть уложена, но только при условии установки дополнительной жесткой основы под плитку. Это усложняет и удорожает процесс, поэтому лучше выбирать другие варианты

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Была ли статья интересна?

Поделиться ссылкой

Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных

Рекомендуем

Налоговый вычет при покупке квартиры в ипотеку: все о правилах получения и пошаговая инструкция

7 веских причин купить кондиционер прямо сейчас

Какая ванна лучше: акриловая или стальная? Разбор и сравнительная таблица

Модные обои для спальни: 6 трендов 2022 года и 95 фотопримеров

Отдельностоящая ванна: советы по выбору и 98 потрясающих фото в интерьере

6 проверенных способов создать современное освещение в квартире

Комбинированные обои: правила сочетания и идеи для каждой комнаты (120 фото)

Как узаконить перепланировку квартиры в 2022 году: рассказываем пошагово

Как наносить жидкие обои: пошаговая инструкция и полезные советы по материалу

Реклама на IVD. ru

8 вещей, которые вы должны знать – Плитка для дома

Укладка плитки на пол с подогревом становится очень популярной среди домовладельцев из-за способности плитки удерживать тепло, что делает систему отопления более эффективной. Когда вы слышите слово «плитка», скорее всего, вы представляете себе кухню или ванную комнату. Благодаря своей водостойкости и легкости в уходе они пользуются большой популярностью. Но с ростом популярности систем теплых полов люди полюбили класть плитку и в других комнатах.

Укладка плитки на систему обогрева пола является идеальным выбором из-за высокой теплоемкости и высокой теплостойкости. Это означает, что плитка сохраняет больше тепла и обеспечивает более теплую среду, которая сохраняется дольше, чем другие напольные покрытия. Плиточные полы имеют теплопроизводительность более 84 ° F, что означает, что можно использовать обогреватели с выходной мощностью более 20 Вт / фут².

В этой статье вы найдете краткое описание укладки плитки на различные системы отопления. Плитку можно укладывать поверх любой системы теплого пола, лучистого теплого пола, водяного теплого пола, нагревательных матов и даже нагревательных кабелей.

Содержание

  • 1 Укладка плитки с подогревом пола, какие проблемы возникают чаще всего?
    • 1.1 ● Подвижка плитки в результате теплового расширения и сжатия
    • 1.2 ● Затирочная машина, повреждающая провода
    • 1.3 ● Неотвержденный клей и затирка
    • 1.4 ● Защитите провода или трубы при использовании выравнивателя на электрическом напольном отоплении и напольном отоплении Трубы
  • 2 Укладка плитки на теплый пол, какие типы плиток следует использовать?
  • 3 Укладка плитки на плитку с подогревом пола, хороший ли это вариант?
  • 4 Укладка плитки на пол с подогревом, хорошая ли это идея?
  • 5 Укладка плитки на кабели для обогрева пола, некоторые полезные советы и типичные ошибки
    • 5.1 ● Выбор подходящего клея:
    • 5.2 ● Закрепление кабелей:
    • 5. 3 ● Всегда накрывайте нагревательные кабели:
    • 5.4 ● Выберите пластиковый шпатель
    • 5.5 ● Будьте осторожны при нанесении клея:
    • 5.6 ● Используйте достаточное количество клея:
    • 5.7 ● Проверьте положение плитки:
    • 5.8 ● Разрежьте плитку в другом месте, а не в помещении для установки:
    • 5.9 ● Используйте пыльник/бумагу:
    • 5.10 ● Предварительно проверьте настройку нагревателя:
    • 5.11 ● Соблюдайте расчетное время, указанное перед запуском обогревателя:
  • 6 Укладка плитки на маты с подогревом пола
    • 6.1 ● Шаг 1: Проведите демонстрацию:
    • 6.2 ● Шаг 2: Разрежьте плитку с помощью
    • мокрой пилы:
    • 6.3 ● Шаг 3: Укладка тайлов:
    • 6.4 ● Шаг 4: Тонкий слой Thin-Set:
    • 6.5 ● Шаг 5: Аккуратно расчешите:
    • 6.6 ● Шаг 6: Действуйте по плану:
    • 6.7 ● Шаг 7: Оставьте на 24 часа:
    • 9.80011 ● Шаг 8: Затирка швов:
    • 6.9 ● Шаг 9: Дайте затирке высохнуть:
  • 7 Укладка плитки на водяной пол с подогревом, несколько полезных советов
  • 8 Включение подогрева пола После укладки плитки или после некоторого периода простоя.

Укладка плитки с подогревом пола, каковы наиболее распространенные проблемы?

Укладка плитки с подогревом пола может привести к смещению плитки из-за теплового расширения и сжатия. Будьте осторожны, чтобы не повредить нагревательные провода при использовании выравнивателя пола и при укладке плитки. Убедитесь, что клей и затирка затвердели.

Укладка плитки с подогревом пола связана с некоторыми проблемами. Поэтому важно аккуратно и правильно укладывать плитку над системой отопления, чтобы не было трещин и повреждений проводов. Наиболее часто возникают следующие проблемы.

● Движение плитки в результате теплового расширения и сжатия

Плитка имеет более низкую скорость расширения, чем используемые клеи и стяжка, но, поскольку они сделаны из одних и тех же материалов, это означает, что их скорость расширения также одинакова. При расширении основания плитки могут немного сдвигаться со своего места, что приводит к растяжению затирочных швов. Природа изделий из цемента по своей природе непрочная, а это означает, что напряжение может вызвать движение и трещины на плитке.

● Мастерок Повреждение проводов

Повреждения, возникающие при укладке плитки в системах напольного отопления, являются наиболее распространенной проблемой. Провода могут быть случайно перерезаны мастерком, когда он покрывает поверхность клеем.

● Неотвержденный клей и затирка

Поскольку затирка и клей содержат воду, процесс их отверждения требует времени. Поэтому нельзя включать систему отопления во время укладки плитки. Их не следует снимать до тех пор, пока клей и затирка полностью не затвердеют.

● Защитите провода или трубы при использовании устройства для выравнивания пола на электрическом напольном отоплении и трубах напольного отопления

При использовании устройства для выравнивания пола необходимо соблюдать осторожность с проводами электрического нагрева и трубами водяного отопления. Для этого есть несколько решений. Популярны:

  • Защита проводов: Чтобы защитить провода при нанесении клея, выравниватель пола может защитить провода, полностью покрыв их.
  • Трубы: Трубы диаметром до 10 мм закройте выравнивающей стяжкой на полимерной основе.

Укладка плитки на теплый пол, какие типы плиток следует использовать?

Как правило, керамическая плитка, натуральный камень и керамогранит являются лучшими вариантами для облицовки напольных систем лучистого отопления. Свойства этих плиток помогают создать идеальный микроклимат в помещении.

Существует не так много напольных покрытий, установленных над системами лучистого отопления из-за большого количества тепла, которое эта система генерирует; поэтому плитка – лучший выбор.

Керамическая и керамогранитная плитка – идеальный вариант для систем лучистого теплого пола. Минеральная природа плитки способствует лучшей теплопроводности и сохранению тепла. Кроме того, плитка не портится и не гниет, так как не содержит органических продуктов при утечке в гидросистеме. Как только излучающая система включена, плитка имеет тенденцию нагреваться вскоре после сохранения тепла после выключения системы.

Укладка плитки на плитку с подогревом пола, хороший ли это вариант?

Как правило, облицовка уже уложенной плитки в системе теплого пола не рекомендуется. Дополнительный слой плитки затруднит хорошую теплопередачу.

Многие стены и полы отделаны фарфоровой и керамической плиткой. Они известны тем, что являются идеальным вариантом, когда у вас есть система подогрева пола. Но когда вы хотите уложить новые плитки, не рекомендуется класть их поверх плитки. Передача тепла через два слоя плитки будет низкой. Рекомендуется аккуратно удалить текущие плитки и заменить их новыми.

Укладка плитки на теплый пол, хорошая идея?

В общем, плитка является одним из лучших вариантов напольного покрытия, когда вы используете пол с подогревом. Однако укладка плитки на систему подогрева пола требует надлежащего осмотра и выполнения определенных шагов.

Укладка плитки на пол с подогревом очень популярна и является отличным выбором. Большинство людей считают, что этот тип отопления превосходит большинство других видов отопления. Специалисты предполагают, что керамическая или керамогранитная плитка являются оптимальным вариантом, так как они термостойкие, обеспечивая потребителю систему хорошо прогреваемого пола.

Укладка плитки на кабели для обогрева пола, некоторые полезные советы и распространенные ловушки

В общем, укладка плитки на кабель для обогрева пола — это процесс, требующий осторожности и точности, поскольку кабели чувствительны и могут быть легко повреждены. Ниже приведены некоторые полезные советы и распространенные ошибки:

● Выбор подходящего клея:

Клей, используемый для укладки плитки, должен обладать химической эластичностью. Лучший выбор – двухкомпонентный эластичный клей.

● Закрепите кабели:

Убедитесь, что кабели полностью закреплены лентой.

● Всегда накрывайте нагревательные кабели:

Настоятельно рекомендуется использовать латексный самовыравнивающийся состав при покрытии нагревательных кабелей перед укладкой мозаичного сланца или аналогичной плитки.

● Выберите пластиковую кельму:

Использование пластиковой кельмы — хороший способ избежать повреждений. Избегайте любого контакта между шпателем и нагревательными кабелями в процессе нанесения клея.

● Будьте осторожны при нанесении клея:

Аккуратно нанесите клей вокруг кабелей в том же направлении, в котором они расположены, если используется зубчатый шпатель. Угол кельмы должен составлять примерно 45 градусов к полу.

● Используйте достаточное количество клея:

Клей следует использовать в достаточном количестве, чтобы избежать полостей или пустот под плиткой.

● Проверьте положение плиток:

 Если плитка установлена ​​неправильно, осторожно поднимите ее, чтобы не повредить нагревательные кабели. Не поднимайте плитку после высыхания клея. Это может привести к повреждению нагревательных кабелей.

● Резать плитку в другом месте, а не в помещении для установки:

Никогда не режьте и не храните плитку поверх нагревательных кабелей. Очищайте от пыли и стружки, чтобы пол не загрязнялся во время укладки плитки.

● Используйте пылезащитный лист/бумагу:

Использование пылезащитного листа или куска ковра в качестве «доски для ползания» может помочь предотвратить любое повреждение нагревательных кабелей, которое может произойти из-за ваших коленей или ступней во время укладки плитки. .

● Предварительная проверка настройки нагревателя:

Время от времени проверяйте сопротивление нагревателя с помощью мультиметра, если это возможно. В случае обрыва цепи (нет показаний на мультиметре) что-то не так с нагревательным матом.

● Соблюдайте ориентировочное время, указанное перед запуском нагревателя:

Следуйте инструкциям производителя клея и плитки и заполните пол соответствующим образом. Не включайте обогреватель, пока плиточный клей полностью не высохнет. (минимум 7 дней).

Укладка плитки на маты с подогревом пола 9№ 0083

Укладка плиточных матов с подогревом пола требует осторожности и точности. Выполните следующие действия:

● Шаг 1: Проведите демонстрацию:

  Уложите плитку всухую прямо на нагревательный мат. Поместите свою первую плитку на измеренный пол, чтобы расположить ее прямо на границе. Начинайте укладывать следующие плитки равномерно, чтобы получить правильную укладку.

● Шаг 2: Резка плитки мокрой пилой:

Используйте мокрую пилу для резки плитки, которая должна быть уложена в углах пола.

● Шаг 3. Сложите плитки стопкой:

Сложите плитки стопкой в ​​порядке, обратном порядку установки, и держите их рядом с собой.

● Этап 4: Тонкий слой Thin-Set:

Нанесите тонкий и ровный слой раствора для тонкого отверждения на коврик для теплого пола. Аккуратно разотрите раствор плоской кромкой шпателя по всему нагревательному мату.

● Шаг 5: Аккуратно расчешите:

Поверните кельму так, чтобы насечки были обращены к раствору. Аккуратно расчешите раствор в одном направлении, потянув кельму на себя. Просто снимите верхний слой раствора.

● Шаг 6: Делайте по плану:

Вдавите плитки в раствор по той же схеме, которую вы запланировали во время сухого теста. Установите уровень поверх каждых двух или трех плиток, чтобы обеспечить одинаковую высоту. Используйте резиновый молоток, чтобы осторожно постучать по любой высокой плитке глубже в раствор. Подденьте любую плитку, расположенную ниже, с помощью кромки шпателя, нанесите больше раствора на ее обратную сторону, а затем переустановите ее.

● Шаг 7: Оставьте на 24 часа:

Выйдите из комнаты задом наперед и дайте раствору высохнуть не менее 24 часов.

● Шаг 8: Затирка швов:

Расположите терку для раствора под углом 45 градусов, распределите раствор и перемещайте его в нескольких направлениях, чтобы правильно заполнить раствором швы. Соскребите лишний раствор, повернув терку на 90 градусов и проведя ею по диагонали по плитке.

● Шаг 9: Дайте затирке высохнуть:

Дайте затирке высохнуть в течение 10 минут, затем промойте поверхность плитки. Мойте плитку влажной губкой круговыми движениями и часто мойте губку. Дайте раствору полностью высохнуть в течение 24 часов.

Укладка плитки на водяной пол с подогревом, несколько полезных советов

Рекомендации перед укладкой плитки на водяной теплый пол:

  • Убедитесь, что стяжка сухая.
  • Стяжка повреждена?
  • Убедитесь, что поверхность стяжки чистая и на ней нет загрязнений.
  • Убедитесь, что стяжка плоская, ровная и гладкая.
  • Убедитесь, что используется подходящая грунтовка.

Пол должен быть надлежащим образом загрунтован и изолирован для эффективной системы водяного отопления пола. Необходимо оставить достаточно места для размещения труб. Для этого вам, возможно, придется поднять уровень чистового пола или, если у вас толстый пол, трассу для труб можно профрезеровать в бетоне. Это облегчает монтаж системы водяного теплого пола в новостройке, так как эти корректировки можно предусмотреть с самого начала. Но если у вас толстый бетонный пол, то монтаж, включая фрезеровку, можно сделать за день.

Включение подогрева пола после укладки плитки или если он не использовался в течение некоторого времени.

Постепенно увеличивайте температуру системы отопления, если она новая или не используется в течение длительного времени. Это предотвращает повреждение плитки и системы отопления под ней от ударов.

После недавней установки и укладки плитки большинство людей с нетерпением ждут включения системы подогрева пола. Но вы должны быть осторожны с использованием системы отопления на полную мощность слишком быстро. Аналогично, если система отопления долгое время не использовалась, например, летом, постепенно повышайте температуру. Это помогает избежать повреждения плитки и предохраняет систему отопления под ней от ударов. Вот некоторые соображения, которые следует помнить, когда вы думаете о включении:

● Проверьте регулирующий клапан системы теплого пола:

Обязательно проверьте регулирующий клапан системы теплого пола. Самая низкая настройка должна быть 95 градусов по Фаренгейту, увеличивайте температуру медленно и постепенно. Максимальная температура составляет 150 градусов по Фаренгейту, в зависимости от системы.

● Не включайте, пока стяжка еще влажная:

Будьте осторожны, если используется гипсовая/ангидридная стяжка. Если ангидридная стяжка все еще влажная («единственный способ проверить это испытание стяжки») и вы случайно включили обогрев, это может привести к вытеснению оставшейся воды из стяжки до завершения схватывания. Это приведет к растрескиванию плитки, а также к снижению прочности стяжки, что может привести к выходу из строя системы отопления.

● Проверьте рекомендуемую температуру плитки:

В целях безопасности рекомендуется уточнить рекомендуемую температуру напольного отопления у производителя плитки.

Пол с подогревом | Под плиточным напольным отоплением

1416 отзывов


Плитка (и другие подобные поверхности, такие как мрамор и камень) является фантастическим напольным покрытием по ряду причин, таких как простота ухода и долговечность, но она страдает от того, что в зимнее время почти всегда неприятно холодно. Система подогрева пола под плиткой может помочь в борьбе с этим, используя естественную проводимость плитки, чтобы помочь излучать тепло вверх на твердые предметы в комнате.

Наши электрические системы обогрева полов подходят для использования практически с любым покрытием пола, поверхностью пола или напольным покрытием, включая плитку, камень и мрамор. Любая комната в доме, от кухни до пола в ванной комнате, может использовать наши системы отопления, обеспечивая комфорт и помогая превратить ваш плиточный пол с подогревом в бесконечный источник комфорта.


каталог

Изделия для обогрева пола


noun_floor plan_2158348

Рекомендуемые проекты напольного отопления


Получить мгновенную смету


Калькулятор эксплуатационных расходов


Реконструкция вашей мечты не будет завершена без плиточного пола с подогревом

Холодное утро может быть проблемой — звонит будильник, сигнализируя о том, что пора вставать с вашей теплой, похожей на кокон кровати, но вы боитесь ступить на холодный кафельный пол, когда идете в душ. Если бы в вашей ванной комнате был кафельный пол с подогревом, разве утро не было бы немного легче?

С установкой теплого пола под плитку ваш плиточный пол с подогревом будет оставаться неизменно комфортно день за днем. Найдите идеальное решение для теплой плитки, мраморные или каменные полы с электрическим подогревом. Сочетайте красоту плитки и камень с роскошью сияющего комфорта босиком.

Наши системы напольного отопления под плитку поставляются в виде рулонов, матов или кабелей, которые могут устанавливаться либо с разъединяющей мембраной, либо с фиксирующими планками, которые можно приклеивается к основанию или приклеивается на двусторонний скотч. Нагревательные элементы есть затем заливается самовыравнивающимся цементом или раствором с установленным напольным покрытием наверху. Мы предлагаем широкий выбор вариантов управления и термостатов для управления вашей системой подогрева пола из плитки, начиная от простой модели «установил и забыл» и заканчивая программируемым термостатом с поддержкой WiFi и сенсорным экраном.

Системы обогрева пола под плитку равномерно распределяют тепло по всему дому и не будут мешать пыли, снижение вероятности возможных аллергических реакций. Более того, плиточный пол с подогревом снизит уровень шума и количество сухого воздуха в вашем доме, а также будет энергоэффективным.

WarmlyYours предоставляет бесплатные дизайнерские услуги, чтобы убедиться, что клиенты покупают меньше система обогрева пола из плитки, которая наилучшим образом соответствует требованиям их проекта. В зависимости от типа этажа, формы и размера планировки помещения, размер и размещение нагревательных матов будут отличаться. Убедитесь, что у вас есть нагревательные элементы правильного размера, это первый шаг. для получения идеального плиточного пола с подогревом.

Проконсультируйтесь со специалистом по теплому полу Вам нужно обсудить вашу проект с нашими специалистами? заполните форму ниже, и мы ответим в течение 1 рабочего дня. Предоставьте нам информацию о вашем проекте, чтобы получить бесплатное предложение без обязательств.


Наши системы напольного отопления
