Теплый водяной пол своими руками: особенности и нюансы. Как сделать теплый пол своими руками, необходимые материалы и инструменты

Теплый пол гидравлического типа – достойная альтернатива традиционному радиаторному отоплению в частных домах. Расходы и трудозатраты на его монтаж, относительно других вариантов теплых полов, выше, но первоначальные вложения полностью себя оправдывают. В эксплуатации «водяной контур» обходится значительно дешевле. Чтобы сократить расходы на обустройство отопления, некоторые собственники домов подумывают о самостоятельной установке теплых полов. Для качественного выполнения работ, мало закупить материалы и подготовить инструмент, главное – вникнуть в суть технологии, разобраться с расчетами, основами проектирования и организации системы, определить четкий план действий.

1. Устройство и принцип работы водяного теплого пола
2. Водяная магистраль: аргументы за и против
3. Варианты обустройства отопительного контура
4. Проектирование: расчет и схема раскладки змеевика
5. Выбор элементов отопительной системы
6. Правила установки оборудования: принципы организации системы
7. Пошаговая технология монтажа теплого пола
8. Советы специалистов по установке теплого водяного пола своими руками

Устройство и принцип работы водяного теплого пола

Водяной теплый пол – сложная многокомпонентная система, где каждый элемент выполняет четко обозначенную функцию. В целом, это комплекс труб с теплоносителем, уложенных под финишное напольное покрытие. К трубопроводу подается нагретая вода, которая передает тепло полу и воздуху в комнате.

Общий принцип организации водяных полов отображен на схеме.

Пояснения к обозначениям:

1. Клапан термостата с температурным датчиком
2. Клапан балансировки.
3. Циркуляционный насос.
4. Накладной предохранительный термостат.
5. Электропривод клапанов группы коллекторов.
6. Коллекторный узел.
7. Байпас – притворный клапан.
8. Комнатный терморегулятор.

Суть функционирования отопительной системы следующая. От котла к термостатическому клапану подается теплоноситель. Элемент реагирует на изменения температуры – при повышении значения открывается подмес охлажденной воды от обратного трубопровода.

Циркуляционный насос передает поток к термостату, который отвечает за регулировку нагрева воды. Далее жидкость поступает к распределительной гребенке и петлям контура. Для перенаправления теплоносителя по разным цепочкам отопительной системы используется коллекторный узел (гребенка).

«Водяная магистраль»: аргументы за и против

Как и любая инженерная система, монтаж и эксплуатация отопительного подпольного контура имеет плюсы и минусы. На стадии планирования необходимо взвесить все недостатки и достоинства теплого водяного пола.

Основные преимущества:

1. Экономичность. По эксплуатационным расходом водяная система менее затратна в сравнении с электрическим обогревом. Водяной пол – оптимальное решение для частного дома. По сравнению с традиционным радиаторным отоплением экономия составляет до 20%.
2. Безопасность. Человек напрямую не контактирует с нагревательным контуром – тепло передается через слой «пирога» пола.
3. Эстетичность. Все комплектующие и оборудование находятся вне поля зрения. Отказ от настенных радиаторов делает помещение более привлекательным.
4. Равномерность наг

strport.ru

Разновидности теплый полов + установка!

Теплые полы набирают популярность с каждым годом, что абсолютно обосновано. В данной статье мы рассмотрим основные разновидности теплых полов, а также рассмотрим монтаж каждого вида, кроме этого мы подробно рассмотрим процесс монтажа плитки на теплый пол.

Водяной теплый пол своими руками

Эта система отопления представляет собой циркулирующую по трубам нагретую воду или антифриз. Трубы (металлопластиковые, медные, металлические и т.п.) закладывают в стяжку и подключают либо к бойлеру, либо к центральному отоплению. Такая система применима в частных домах, так как в городских квартирах подобную систему отопления подключить проблематично. Подробно про водяной теплый пол читайте тут.

Как смонтировать водяной теплый пол

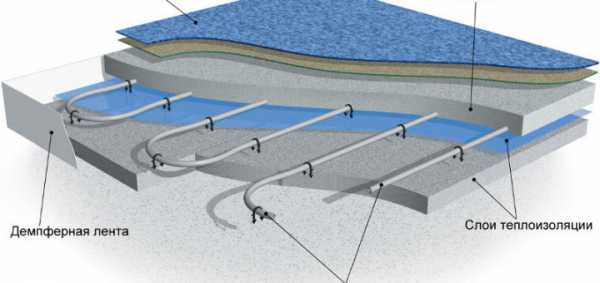

Водяной теплый пол — схема

1. Первый этап – подготовка и выравнивание поверхности. Черновой пол очищают от мусора и устраняют все перекосы, чтобы избежать в дальнейшем неравномерного прогревания пола.
2. Далее настилаем полиэтиленовую пленку, закрепляя ее края скотчем.
3. Чтобы уменьшить теплопотери, укладываем слой теплоизоляционного материала (пробка, минеральная вата и т.п.) и армирующую сетку.
4. Производим монтаж. Для этого разбиваем все помещение на участки (площадь не более 40 квадратных метров и соотношение сторон не более чем 1 к 2).Укладываем компенсационные швы из вспененного полиэтилена и демпферной ленты между границами участков и вдоль стен (высота швов до 20 см). Далее крепим трубы к армирующей сетке и устанавливаем коллекторный шкаф.

   Монтаж теплого пола

5. Трубы необходимо залить бетонной стяжкой. Толщина стяжки без армирующей сетки – 5 см, с таковой – 3 см. Смешиваем цемент, песок, полипропиленовую фибру и водный раствор пластификатора.

   Заливаем трубы бетонной стяжкой — фото

6. Заливаем раствор между установленных «маяков», в процессе заливки обязательно прокалывая цемент проволокой во избежание появления пузырей. После заливки стяжки, смачиваем ее водой три дня, по истечении трех дней еще раз обильно увлажняем стяжку, накрываем е пленкой и оставляем на две недели. Когда стяжка высохнет, можно производить укладку керамической плитки.

Установка теплого электрического пола

Видео — монтаж теплого пола на основе нагревательных матов

Устройство электрического пола — схема

Электрический теплый пол выпускают трех видов: в виде полимерной пленки (инфракрасный), в виде матов или в виде кабеля.

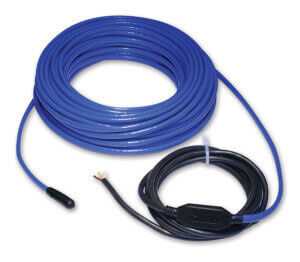

Кабель для теплого электрического пола

Инфракрасные теплые полы производят в виде тонких квадратных пленок со стороной 50 см и толщиной 3,3 мм. На пленках закреплены электрические нагревательные элементы. Укладку производят непосредственно в плиточный клей.

Маты для теплого пола

Теплый пол в виде матов представляют собой армирующую сетку, на которой закреплен кабель, нагревающийся от электрического тока.

Теплый пол в виде матов — фото

Перед тем, как произвести укладку теплого пола, следует отметить на схеме участки, где стоит мебель. Там нагревательные элементы устанавливать нецелесообразно. Выбираем место для размещения датчиков температуры и терморегулятора.

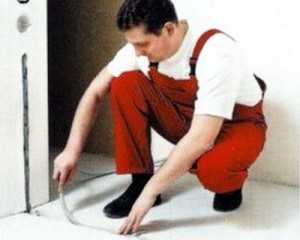

Перфоратором в стене и на полу прорубаем каналы для укладки кабеля. Отдельно прорубаем выемку для терморегулятора (в случае, если он встраиваемый).

Делаем выемку для термореулятора

Поверхность пола обязательно нужно выровнять. Для этого, например, можно использовать самовыравнивающиеся наливные смеси для пола.

Кабели термодатчика и терморегулятора перед укладкой в каналы необходимо пропустить через гофрированные трубки.

Начинаем укладку кабеля

Затем укладываем на пол нагревательные маты. При укладке разрешено разрезать сетку, но кабель — ни в коем случае. Можно приклеить сетку к полу или зафиксировать ее любыми крепежными деталями, не затрагивая при этом нагревательный кабель.

Укладка на пол нагревательных матов

Соединяем провода и проверяем работоспособность системы.

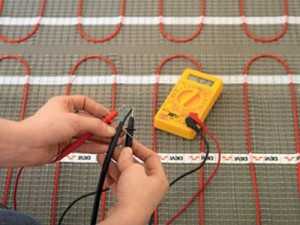

Соединяем провода электрического теплого пола и проверяем работоспособность

После проверки можно наносить на сетку и кабель плиточный клей и укладывать плитку. Запускать теплый пол в работу разрешено не ранее, чем через три недели после укладки кафеля.

Укладка кафельной плитки на теплый пол

Пленочный инфракрасный пол не рекомендуется укладывать под керамическую плитку. А теплый пол кабельного типа можно даже устанавливать под цементную стяжку.

Выбор клея для укладки плитки на теплый пол

Обычный клей для керамической плитки после нескольких нагреваний может начать отслаиваться. Для укладки плитки на теплый пол необходимо клей, способный выдерживать большое количество температурных перепадов в процессе нагревания и остывания нагревательных элементов пола. Вместо клея подойдет смесь на основе алюминатного цемента или эпоксидной смолы.

Клей для плитки

Первый способ укладки плитки на теплый пол

Видео — укладка керамической плитки на теплый пол

Разведенный раствор клея толщиной 8-10 мм наносим поверх уложенного теплого пола (или стяжки, если таковая заливалась поверх труб отопления) небольшими участками. Затем, используя зубчатый шпатель необходимо выровнять раствор и уложить керамическую плитку, слегка вдавливая ее.

Нанесение клея по плитку

Для выравнивания швов устанавливаем пластиковые распорки

Замешивать сразу большое количество клея не рекомендуется, плитку укладывают максимум через  10 минут после того, как ее обработали клеем. Произвести корректировку можно не более чем, через 20 минут после того, как керамическая плитка уложена.

Проверяем ровность укладки с помощью уровня

Затирать швы можно через сутки после работ, а вот эксплуатировать теплый пол рекомендуется не ранее, чем через 1 месяц.

Второй способ

Производим заливку нагревательных кабелей наливным полом. Производим грунтовку основания наливного пола и затем укладываем керамическую плитку.

Обязательно следует выдерживать температурный режим от +5 до +25 градусов и остерегаться появления сквозняков в помещении.

Укладка плитки на теплый пол — инструкция и видео

Керамическая плитка обладает рядом замечательных качеств, среди которых: экологичность, пожаростойкость и продолжительный срок службы. Существуют виды плитки с нескользкой поверхность и повышенной ударостойкостью, наилучшим образом подходящих для пола. Напольное покрытие из керамической плитки достаточно красиво, а в сочетании с теплым полом плитка приобретает еще больше преимуществ, ведь она выполнена из материала, который способен стойко переносить многочисленные перепады температуры, накапливать тепло и сохранять его. А благодаря свойству керамической плитки быстро нагреваться, в кухне, ванной комнате или любом другом помещении при включении теплого пола моментально становится тепло.

Укладка плитки на теплый пол

Под плитку подходит любой из разновидностей теплого пола: водяной или электрический (инфракрасный, пленочный или кабельного типа). И каждый из этих видов имеет свои нюансы монтажа.

stroyvopros.net

Водяной теплый пол своими руками

Водяной теплый пол своими руками

Водяной теплый пол — это достойная замена обычному радиаторному отоплению. Расходы на его установку,  по сравнению с другими видами теплого пола, например, с электрическим  несколько больше, зато эти средства вполне оправдывают себя в процессе эксплуатации. О всех плюсах и минусах

водяного теплого пола своими руками вы можете прочесть на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его монтажу, который состоит из нескольких этапов:



Установка коллекторного шкафа

Определяем место расположения коллектора и устанавливаем для него специальный коллекторный шкаф, приблизительные размеры которого 60х40х12.  Внутри коллекторного шкафа будет происходить стыковка нагревательных труб с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и тд.
Для установки коллекторного шкафа необходимо наметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, после чего прорезать



болгаркой с кругом для бетона по намеченным линиям прорези. Это немножко пыльная процедура, но зато края ниши под коробку для коллектора будут  аккуратнее; потом берется перфоратор, желательно по мощнее, и выдалбливается сама ниша, в которую устанавливается шкаф. Если у вас нет болгарки и перфоратора, тогда берутся защитные перчатки, очки, зубило, молоток и ниша выдалбливается при помощи этих инструментов и «такой-то матери»!!!

Сборка коллекторного шкафа



Итак, коллекторный шкаф установлен, заводим в него трубу, обеспечивающую подачу горячей воды из котла и обратку — это труба, в которую возвращается наша вода, поданная первой трубой, отдавшая тепло стяжке и остывшая. Далее она поступает опять в котел, нагревается и переходит снова в первую трубу, подающую горячую воду (подачу) при помощи циркуляционного насоса, который обеспечивает бесперебойную подачу воды. На подачу и обратку нужно  установить запорные вентили.

При необходимости, закрыв оба вентиля, мы отсоединим нашу комнату от общей отопительной системы дома или квартиры в случае непредвиденного повреждения водяного теплого пола, его ремонта или просто в целях экономии. Компрессионным фитингом производится соединение металлического вентиля с пластиковой трубой. Далее устанавливаем коллектор- это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. Главный вход подключается к вентилю, а на выход ставится тройник, к которому с одной стороны присоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта

можно будет слить воду через сливной кран. К боковым выходам коллектора будут подключены трубы (контура) нашего теплого пола, соединяющиеся компрессионными фитингами.
Также к колектору можно подсоединить водяную систему ТЕПЛОГО ПЛИНТУСА

Подготовка помещения

В помещении, в котором планируется укладка водяного теплого пола своими руками, производятся разметки площади с учётом  температурных расширений стяжки при нагревании. Если черновой пол не ровный,  следует  выровнять цементным раствором  углубления, предварительно прогрунтовав его грунтовкой для минеральных поверхностей, или сделать предварительную стяжку основания, так как высотные перепады площади на один змеевик не должны превышать 0,5-0,7 см. На полу, имеющему грунтовое основание, производят гидроизоляцию.

Теплоизоляция



Для того, чтобы теплопотери свести к нулю необходимо использовать в качестве подложки под трубы пенопласт, пенополистирол фольгированный или пеноплекс. При помощи этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно идти вверх, прогревая нашу комнату. Перед теплоизоляцией предварительно прокладываем  пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги. Пленку раскладывают внахлест на 10 -15см и приклеивают стыки скотчем. Укладываем вдоль стен демпферную ленту, которая должна выступать над проэктируемой высотой пола на 2-3 см. Демпферная лента-это полоса из вспененного полимера, толщина которого 0,5см и ширина 12-18 см, которая компенсирует термические расширения стяжки. Теперь прокладываем  теплоизоляцию. При холодном перекрытии или когда нижнее помещение не отапливается, (например подвал),рекомендуемый слой теплоизоляции не менее 5 см. На меж этажное перекрытие достаточно 2см. Рекомендуемая плотность материала — превышающая 25 кг на 1м3. Очень удобно для этих целей использовать фольгинированный (покрытый алюминиевой фольгой) плитный полистирол с толщиной 3 см, так как его поверхность имеет специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, который способствует сглаживанию неровностей и увеличивает звукоизоляцию.

Укладка труб



Лучше использовать трубы, сделанные из поперечно сшитого полиэтилена, с высокой плотностью  (PE-Х) или металлопласта.



Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах одним только нажатием на них. Но если вы используете  другой тип теплоизоляции, тогда прекрасный вариант — это уложить армированную сетку с сечением проволоки 3 мм и размерами ячеек 10×10 см, которая помимо усиления стяжки, сделает еще одно полезное дело — к ней можно привязать трубы нашего теплого пола проволочками или  крепежными хомутами, но не сильно плотно, так как при нагреве трубы могут деформироваться из за различного теплового расширения материалов (самой трубы и проволоки). Также можно купить специальные клипсы или крепежные ленты, которыми крепятся трубы непосредственно на слое теплоизоляции. Крепление труб производится с шагом в 1 метр. Схемы, по которым укладываются трубы разнообразные и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т.д., вы можете выбрать любой, который вам удобнее, я же  остановлюсь на двух самых распространенных способах укладки труб для

водяного теплого пола своими руками.
1 укладка труб теплого водяного пола в виде змейки.
Этот способ демонстрирует укладку труб друг возле друга в виде змейки, его еще называют параллельным. Он хорошо подходит для помещений небольшой и средней площади и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как на входе трубы будет находиться самая большая температура.
2 Спиральная укладка труб водяного теплого пола своими руками (в виде улитки)
Этот способ лучше применять в местах с повышенным теплопотреблением или в помещениях с большой площадью м2. Большое приемущество этого способа заключается в том, что когда одна труба охлаждается —  другая компенсирует ее нагрев, благодаря тому, что подающая и возвратная трубы (подача и обратка) идут параллельно друг другу. Шаг укладки труб спиральным способом от 10 до 30 см. То есть, по основной площади комнаты устанавливается расстояние  30 см, а в местах больших теплопотерь (входные двери, окна) сокращается шаг укладки до 15 см. Когда трубы проходят возле стен, то минимальное расстояние между ними не должно превышать 8 см.

Подключение

После того, как вы проложили трубы тем способом, который вам предпочтительней,  и зафиксировали их любым из вышеперечисленных способов — один конец  трубы присоединяют к подающему коллектору, а другой — к возвратному. Если комната большая, то делается несколько контуров (таких петель) и коллекторы соответственно подбираются с нужным количеством входов (выходов). Желательно, чтобы каждая петля состояла из цельного куска трубы, потому что дополнительные соединения увеличивают риск протечек. Так же необходимо произвести деформационный шов в том случае, если длина вашей комнаты больше 7-8 метров. Этот шов необходим для компенсации тепловых расширений и изготовить его можно из такой же демпферной ленты, которая раннее нами уже использовалась. Температурные швы должны разделять каждый контур, если конечно он не один. В том случае, когда температурные компенсационные швы проходят через трубы теплого пола (подачу или обратку), на те трубы необходимо предварительно одеть защитную гофру длиной 40-50 см. Если вы забыли сделать это при укладке труб — это можно сделать и перед прокладыванием температурного шва, разрезав гофру поперек с одной стороны и надеть разрезом вниз на трубу в том месте, где будет проходить температурный шов.

Проверка системы водяного тёплого пола своими руками

Каждый контур нужно по очереди наполнить водой через его коллектор, чтобы из него полностью  вышел воздух. С этой целью   на каждом контуре открывают расходометры и регулирующие краны.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух нужно спускать через сливные вентили.

Если вы монтируете водяной теплый пол своими руками, используя трубы из металлопластика, то систему нужно проверить холодной водой, с давлением в 6 бар за 1 сутки. Если подаваемое давление на входе равно давлению на выходе, значит всё хорошо и вы всё сделали правильно.

PE-X трубы (полиэтиленовые) проходят проверку немного другим способом. Систему нагружают давлением, в 2 раза большим его рабочего показателя. Давление в трубах при этом начинает снижаться. Через  30 минут его восстанавливают, а затем повторяют процедуру еще 2 раза.

Через 90 минут, после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не снизится больше, чем на 1.5 бар, и трубы не дадут протечек, значит проверка прошла успешно.

Затем систему проверяют на термоустойчивость. Теплые полы в течение 30 минут прогревают до +85°, при этом проверяют герметичность трубок и соединения, особенно это касается цангового.

При необходимости, их следует подтянуть. Чтобы снять напряжение, систему необходимо  прогреть. После остывания труб, заливается бетонная стяжка, но об этом чуть позже, давайте пока представим, что наш водяной теплый пол своими руками готов, и нам необходимо регулировать комнатную температуру.



Регулировка температуры водяного теплого пола

Для этого используются два распространенных варианта:
1) самый простой и распространенный вариант — это регулировка подачи горячей воды с помощью вентилей на выходах коллектора, чем меньше подача, тем меньше температура в комнате и наоборот. Для начала обычно комната прогревается, а потом подача горячей воды уменьшается и держится определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика вмещает в себя два блока, первый — это электрический вентиль, установленный перед коллектором и его суть заключается в открытии и закрытии подачи горячей воды.
Он управляет сервомотором вентиля, также терморегулятор может иметь дополнительный датчик. Второй блок содержит электронный терморегулятор, крепящийся на внутренней части стены,
встроенный в стяжку. Вы даете терморегулятору установку температуры и он соблюдает ее, воздействуя на электрический вентиль на основе показаний своих датчиков. Все просто! Очень удобная штука!!!

Стяжка для водяного теплого  пола своими руками

После того, как система водяного теплого пола, установленная своими руками, прошла все испытания переходим к заливке стяжки. Ее минимальная высота должна быть не менее 3 см, а максимальная — не больше 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см. Рекомендуемая толщина слоя стяжки над уровнем труб — не больше 3 см. Стяжка для водяного теплого пола — это очень ответственный этап, не менее ответственный, чем сборка самого водяного теплого пола своими руками. Многие люди не придают этому значения, а зря, так как от качества стяжки напрямую будет зависеть внешний вид и долговечность покрытия теплого пола, в том числе и финишного. Например, если купить готовую цементную смесь некачественного производителя или сделать ее неправильно своими руками, то в течении небольшого времени после заливки стяжки она у вас начнет деформироваться, трескаться и проседать из-за температурного воздействия, благодаря чему и верхний декоративный слой, например плитка, тоже будет выходить из строя раньше времени.
Для таких вещей как водяной теплый пол стяжка должна быть устойчива к деформации при температурном воздействии и не давать трещин, а также обладать высокой теплопроводностью, чтобы максимально передавать нам тепло, производимое трубами водяного теплого пола. Для того, чтобы вы могли сделать себе именно такую стяжку, для вас подготовлена статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов конкретно для стяжки теплого пола.

Купить штамп для бетона
На завершающей стадии финишного декоративного покрытия стяжки можно воспользоваться более экономным и менее банальным  вариантом, чем керамическая плитка, а именно — на подготовленную поверхность стяжки нанести тонкий слой цементной смеси (0,6 — 10мм) и с помощью штампов для бетона сделать тиснение или печать определённой выбранной вами текстуры. Вы существенно сэкономите на кафеле и получите долговечное, надёжное покрытие с хорошей теплопроводностью и теплоотдачей. Детальнее об этом читайте на странице Тонкослойный декоративный бетон.





Все страницы этого раздела:
Выбор теплого пола
Электрический теплый пол своими руками
Водяной теплый пол своими руками
Инфракрасный теплый пол своими руками
Система Термомат
Стяжка для теплого пола

Статьи по теме:
Отопительная система » теплый плинтус»
Монтаж теплых плинтусов





shapovalov5.ru

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м², помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Рекомендуем к прочтению:

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

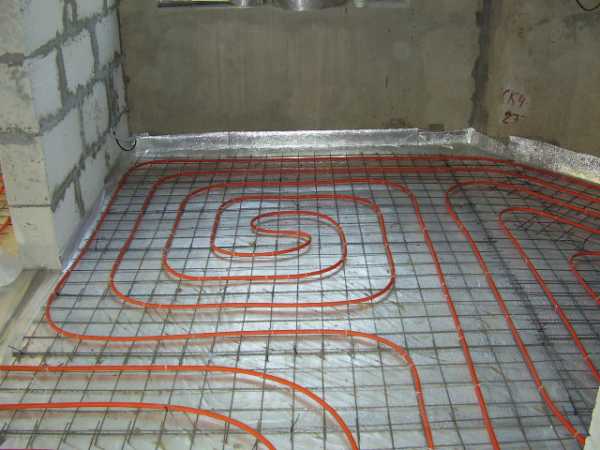

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м² монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Рекомендуем к прочтению:

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

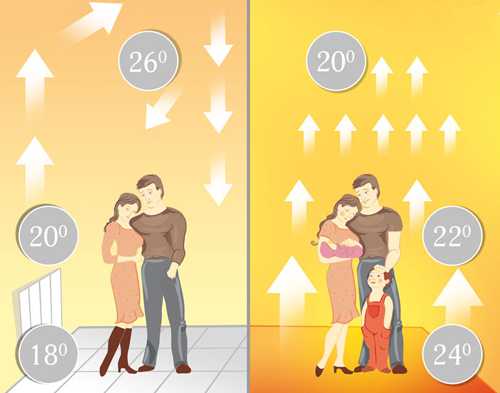

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.
