Теплые полы на деревянный пол в частном доме

25.07.2018

Подготовительные работы и расчет материалов

Поддержание оптимального микроклимата в помещении является одним из важнейших аспектов обеспечения комфортабельного проживания. В настоящее время одним из наиболее эффективных методов решения данной задачи является теплый пол, укладываемый на деревянное основание. Это решение крайне выгодно для обогрева загородных, частных домов и коттеджей.

На этапе подготовительных работ необходимо осуществить создание основания. Все мокрые работы должны быть исключены! Никаких цементных стяжек! Теплый пол в частном доме устанавливается исключительно на деревянное основание. Испольщуются доски из следующих пород древесины:

Дуб.
Бук.
Сосна.
Лиственница.

Требования к доскам для основания

Доски для основания под теплые деревянные полы в частном доме должны соответствовать строгим требованиям. Максимально допустимая толщина буковых и дубовых – не более 2,4 см. доски из сосны и лиственницы не должны быть толще 2,2 см.

Перед непосредственным изготовлением основания доски необходимо несколько суток хранить в теплом, сухом месте (разместить на ровной поверхности оптимальной температуры). Желательно разместить их внутри дома. Это предотвращает возникновение деформаций древесной структуры после их укладки.

Подготовительные работы перед установкой теплых полов в зависимости от типа основания имеют следующие различия.

Если теплые полы в деревянном доме под досками монтируются на новое основание, поверхность древесины требуется тщательно обработать специальными антисептическими веществами. Это предотвращает появления плесени, грибков, гниения и щелей.

Если основание старое – требуется устранить имеющиеся зазоры и щели. Применяются изоляционные материалы – пенопласт или минеральная вата.

Что нужно знать для установки на деревянный пол?

Теплопроводность древесины ниже аналогичного показателя бетона. Поэтому для быстрого нагревания деревянного пола требуется установка мощных нагревательных элементов. Электрическое основание, устанавливаемый на деревянное, не рекомендуется многими мастерами ввиду легкой воспламеняемости материала. В этом случае более выгодным и безопасным вариантом являются водяные нагревательные системы.

Несмотря на эффективность теплого пола для поддержания комфортного микроклимата в частном доме также рекомендуется установить дополнительные нагревательные элементы. Наиболее эффективным является сочетание теплых водяных полов и системы радиаторов (использующих в качестве теплоносителя воду, либо работающих на электричестве).

Технология укладки

Теплый пол под ламинат на деревянный пол устанавливается следующими способами:

По фанере.
По лагам.
По доскам.

Монтаж с использованием лаг – это самый простой вариант. Широкие лаги укладываются на подготовленное основание. Для равномерного прогревания нагревательные элементы рекомендуется прокладывать с шагом 30 см. Под кабели или трубы в лагах вырезаются отверстия (также на рынке есть модели с готовыми проемами). Утеплитель укладывается между элементами каркаса. Сверху настилается фольгированная пленка, и фиксируется степлером.

Установка по фанере – более сложный и трудозатратный вариант. Используется для прокладки водяного пола (потребуется выполнение расчета теплоизоляции трубопровода). Первые этапы работ – идентичные предыдущей технологии. Для установки используются обыкновенные лаги, поверх которых монтируется основание из фанеры. На нем размечается контур. Лицевое покрытие вырезается из плит ДВП. Междурядный интервал укладки полученных пластин составляет 2-3 см. Сюда укладывается отопительный контур.

Установка по доскам – самая сложная. Для прокладки всех элементов потребуются специальные инструменты, и немалые усилия (придется сверлить отверстия в прочной древесине). Для этого выполняют 1-2 паза под нагревательный элемент, в которые укладывается фольга, поверх которой крепится контур. Каждая доска прочно фиксируется на лагах.

Вывод

В вашем доме уже установлена эффективная система радиаторов или других нагревательных элементов? Вы хотите дополнить ее теплым полом? Выбирайте вариант с установкой по лагам. Он менее трудозатратный, а в результате вы получите систему с довольно высокой системой отдачи тепла.

Варианты с установкой по лагам или по доскам подойдут в тех случаях, если вам требуется повышенная электрическая нагрузка в высокой степенью теплоотдачи. Выбор между данными типами зависит от ваших финансовых средств (первый вариант дешевле и менее затратный по труду и времени, чем второй).

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

Особенности и нюансы водяного теплого пола
Подготовка основания под теплый пол
Простейшие способы монтажа
Усложненный способ
Использование теплоотражающих пластин
Нюансы процесса укладки водяного пола

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме.

В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;

насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;

следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.

Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

прямо на теплоизоляционный слой из материала, уложенного между лагами;
на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.

Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;

теплоизоляционный слой;
жесткое основание;
пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки по деревянным лагам, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома. Также иногда делают теплый пол по грунту в частном доме, что является достаточно неплохим вариантом.

Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

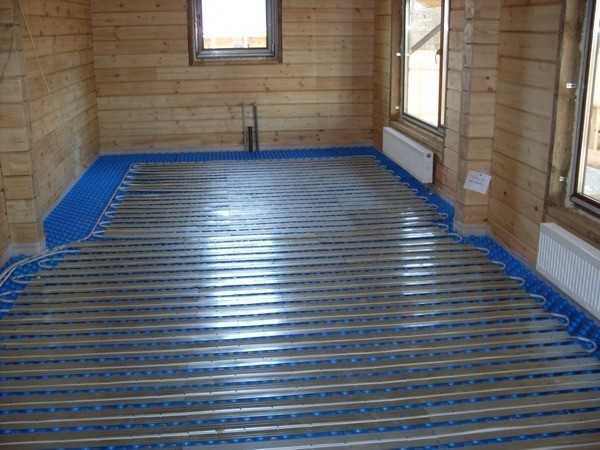

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.

Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

отопительные трубы;
теплоизоляционный слой толщиной не менее 10-15 сантиметров;

каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;

относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: “Как сделать теплый пол своими руками в частном доме”).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.

Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: “Как сделать теплый пол в деревянном доме – примеры реализации своими руками”.

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.

Теплые водяные полы на деревянный пол: виды и технология монтажа

Теплый пол, мало кого можно удивить. Прошло то время, когда он считался атрибутом сверхкомфортного жилья. Сегодня его монтируют повсеместно, чтобы сделать ваш дом еще теплее и уютнее. Владельцы деревянных строений не могли установить такую систему, так как традиционные технологии укладки этого не позволяют.

С появлением напольной системы можно без проблем укладывать теплые водяные полы на деревянный пол. Мы расскажем обо всех популярных вариантах монтажа системы теплого пола на перекрытия из бруса. Независимые домашние мастера у нас найдут много полезных советов.

Содержание статьи:

Водяной пол: как это работает?
Особенности системы полов
Устройство системы теплого пола
Варианты водяных полов
- Вариант №1. Реализация решения «под ключ»
- Вариант №2. Утепление
- Вариант №3. Рельсовая конструкция 9002
Выводы и полезное видео по теме

Водяной пол: как это работает?

Водяные полы — это очень практичный способ обогреть дом. Система представляет собой контур жидкостного отопления, монтируемый под полом.

Традиционная технология предполагает, что трубы находятся в бетонной стяжке. Для нагрева теплоносителя, подаваемого в контур, обычно используют котел. Стандартные модели прогревают жидкость до 60-90ºС, что недопустимо для теплого пола.

Если пустить в контур теплоноситель с этой температурой, то пол нагреется до 45-60ºС. Ходить по ней будет невозможно. СНиП регламентирует допустимую температуру для теплого пола. Не более 30ºС.

Для получения такого значения достаточно будет нагреть жидкость в контуре до 35-45ºС. Поэтому в систему водяного пола входят . Здесь смешивается горячая жидкость из теплообменника котла и холодная жидкость из обратки.

Есть еще более простой вариант. Если вы используете отопительный котел конденсационного типа, вам не придется устанавливать смесительный узел.

Конструктивные особенности таких котлов предполагают возможность нагрева до относительно низких температур. В ряде случаев нагретый теплоноситель берется из централизованной системы, но для этого требуется специальное разрешение, что не всегда возможно сделать.

Водяной теплый пол напольного типа представляет собой относительно легкую конструкцию из деревянных или пластиковых элементов, внутри которой находятся трубы отопления

Таким образом, жидкость, поступающая в контур отопления, а это может быть раствор антифриза или вода, нагревает пол. Он, в свою очередь, нагревает воздух. В результате получается быстрый и в то же время очень равномерный прогрев помещения.

Существенный плюс – максимально благоприятное для человека распределение температуры в помещении. Прохладный воздух скапливается в верхней части, а более теплый – в нижней. Именно такой микроклимат живые организмы считают комфортным. При этом конвективные течения, неизбежные при наличии точечных источников тепла, не наблюдаются.

За счет этого отсутствует перенос пыли и микроорганизмов. К преимуществам можно отнести минимальные эксплуатационные расходы. Все это делает водяные полы популярными среди пользователей. Сравнительный анализ водяных и электрических систем теплого пола, который мы рекомендуем вам прочитать.

Особенности системы полов

Традиционный вариант водяного пола предполагает монтаж труб в стяжку. Залейте его раствором бетона со специальными добавками, повышающими его теплопроводность.

В результате бетонная подушка становится своеобразным аккумулятором тепла, что позволяет использовать такое отопление максимально эффективно. Однако традиционная схема имеет недостатки.

Деревянное основание имеет низкую термическую инертность, что препятствует нормальному функционированию системы. Для исправления этого недостатка монтируются теплоотражающие пластины из металла с высокой теплопроводностью

Самое очевидное – слишком тяжелая бетонная стяжка. При плотности раствора около 2000 кг/кв.м это дает значительную дополнительную нагрузку на основание и несущую.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных полов – дальше. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая система настила.

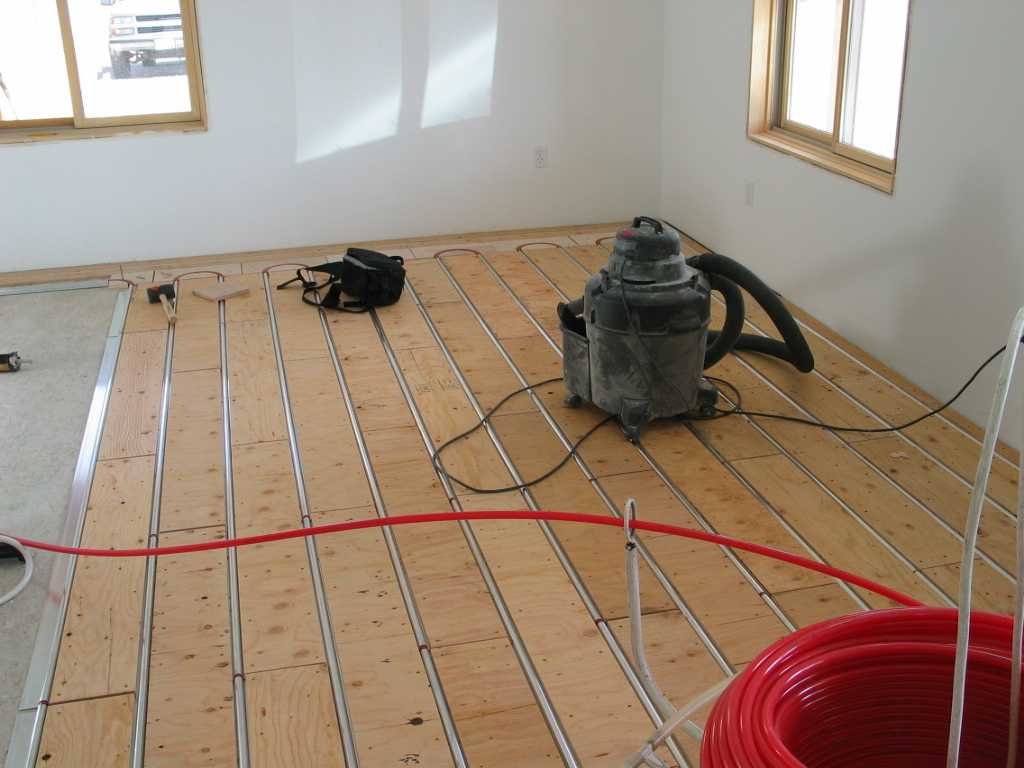

Выполнен в виде невысокого настила, внутри которого расположены трубы. Для его обустройства чаще всего используется дерево, но полистирольные полы промышленного производства появились относительно недавно.

Трубы укладываются в пазы, где и закрепляются. Известно, что древесина очень плохо проводит тепло. По этой причине дровяные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставлены металлические теплопроводящие элементы. Они также усиливают конструкцию. Есть аналогичные детали в полистироловом настиле с металлическими вставками, материал которых также является плохим проводником тепла. Таким образом, собирается надежная и долговечная система отопления.

Его преимуществами перед традиционным аналогом можно считать:

Легкий настил, который выдерживают даже деревянные полы.
Относительно простая сборка, особенно если речь идет о промышленных моделях напольных покрытий.
Нет необходимости ждать, пока бетон затвердеет. Отделочные работы можно производить сразу после монтажа.
Полная ремонтопригодность. Для проведения ремонтных работ достаточно приподнять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одним неоспоримым преимуществом системы перекрытий является ее многовариантность, что позволяет реализовать самые разнообразные ее модификации. Большинство из них – продукты домашнего производства. Основным недостатком схемы настила является ее быстрое остывание. Пол нагревается за короткое время и так же быстро отдает тепло.

Большим плюсом напольного водяного пола является возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать пол под ним

Собственно запас тепла ограничивается тем, что есть у жидкого теплоносителя в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине декинговые системы чаще используются в качестве дополнения, особенно в холодных регионах.

Устройство системы теплого пола

При укладке системы перекрытия получается своеобразный многослойный пирог, рассмотрим каждый слой подробнее.

Требования к оформлению

Первый слой торта представляет собой правильно подготовленную основу. Это может быть любое перекрытие, предварительно выровненное. СНиП регламентирует отсутствие значительных перепадов высот, выступов и неровностей. Деревянный пол должен быть ровным, без выступающих досок.

Каждая планка должна быть хорошо закреплена и не должна прогибаться. Максимально допустимое отклонение от горизонтали 2 мм, распределенное на 2 м площади в любом из существующих направлений.

Устройство теплоизоляционного слоя

Для предотвращения утечки тепла необходимо оборудовать изоляционный слой. Материал для его выполнения подбирается индивидуально, исходя из условий эксплуатации. Он должен быть влагостойким, пожаробезопасным, совместимым с другими строительными материалами.

Желательно наличие дополнительной изоляции. По возможности выбирается самый тонкий, но эффектный материал.

Вариант крепления труб

На утеплителе сам настил укладывается под трубы. Здесь есть много вариантов. Это могут быть маты из полистирола со специальными бобышками для труб. Такие маты производят одинарную и дублированную изоляцию.

В последнем случае изолирующий слой может быть лишним. В качестве настила можно использовать листы пиломатериалов с выпиленными пазами для труб. Они также изготавливаются промышленным способом. Имеют место и самодельные настилы из реек, брусков и т.п.

Трубка теплопередачи

Затем вставьте в подготовленные крепления и пазы. Для плотного прилегания и создания теплового экрана детали помещены внутрь специального алюминиевого профиля.

Если таковой нет, можно сделать аналогичные элементы оцинковки или обернуть каждую деталь плотной фольгой. Поверх смонтированных труб оптимально уложить дополнительный слой фольги.

Завершение строительства основания

Укладка фундамента поверх труб под полом. Его выбирают в зависимости от того, какое финишное покрытие будет укладываться.

Если планируется укладка плитки, керамической или ПВХ, а также линолеума или ковролина, на металлические элементы деревянного настила укладывают влагостойкий гипсокартон. Если для обустройства настила использовались полистирольные маты, ГВЛ кладут в два слоя.

Конструкция пола обычно покрывается основой под отделку. Его выбирают в зависимости от материала, который предпочтительнее в качестве покрытия. Под ламинат, например, укладывается влагопоглощающая подложка, под плитку — влагостойкий гипсокартон или ДСП

Не укладывать гипсокартон под ламинат на деревянный пол. Вместо этого на алюминиевые пластины укладывается вспененный полиэтилен или картонная подложка, впитывающая лишнюю влагу.

Вместо ГВЛ можно использовать влагостойкие сорта ДСП или фанеры. Хорошим решением являются стекломагниевые листы, которые к тому же хорошо проводят тепло, что совершенно не лишнее при устройстве теплого пола.

Варианты водяного пола

Настил под водяной пол может быть выполнен различными способами, что особенно популярно у домашних мастеров. Рассмотрим несколько вариантов таких конструкций.

Вариант №1. Внедрение готового решения

Это самый простой способ выполнения. В строительном магазине приобретается комплект для настила. Может быть две разновидности такого раствора. Первый – маты из полистирола, оснащенные креплениями для труб.

Могут быть продублированы слоем изоляции. В этом случае их можно укладывать прямо на основание. Основное преимущество таких матов – предельно простая установка. Однако они недостаточно прочны, чтобы монтировать напольное покрытие непосредственно на маты.

Под мягкие покрытия, а также под плитку придется укладывать два слоя ГКЛ. Настил также можно собрать из модулей из ДСП. На них нанесены заводские выемки под трубы с определенным шагом системы. Модули комплектуются креплениями, металлическими теплораспределительными пластинами и трубами.

Полистирольные маты – отличное решение для устройства пола водяного пола. Этот вариант позволяет обустроить сверхтонкий водяной пол, который съедает минимум высоты помещения

Для соединения деталей друг с другом предусмотрено замковое соединение, что значительно облегчает сборку. Такие конструкции достаточно прочны и не требуют дополнительного усиления. Главный их недостаток – высокая стоимость.

Любой из готовых растворов требует тщательной подготовки основания. Если это старый пол, проводится тщательная ревизия. Испорченные участки выбрасываются и ремонтируются. Доски прочно закреплены, перепады высот убраны. Затем удаляется весь мусор и пыль, а основание грунтуется.

После высыхания укладывается и при необходимости закрепляется утеплитель. Следующий этап – укладка матов. На каждую из них снаружи наносится подходящий клей, обычно «жидкие гвозди», и пластина приклеивается к основанию. Важно, чтобы клей хорошо держался и надежно удерживал коврик на месте.

Если планируется укладка напольного покрытия из ДСП, его сборка производится в строгом соответствии с инструкциями, изданными производителем. После того, как каналы труб будут готовы, приступайте к укладке. может быть получен “змейкой”, “улиткой” или любым другим подходящим способом.

Элементы объединены в единую систему и подключены к системе отопления. Далее проводят опрессовку и проверку работоспособности водяного пола, после чего приступают к монтажу напольного покрытия.

Вариант №2. Обшивка

Работа начинается с подготовки деревянной основы. Если это старый пол, проводятся все необходимые ремонтные работы. Затем нужно уложить лаги, на которые будет ложиться теплый водяной пол под деревянный пол. Подготовленные лаги устанавливаются строго по уровню с расстоянием между элементами порядка 0,6 м.

Это лучший вариант, можно ставить детали с большим расстоянием. Но в этом случае для формирования настила потребуются более толстые доски.

Подготовка земли – очень важный момент. Под конструкцией желательно постелить новый черновой пол, но можно использовать и старый, если он в хорошем состоянии. Все поврежденные участки должны быть отремонтированы.

Балки надежно крепятся к основанию. Затем между ними с лагами устраивается основание, на которое будет укладываться утеплитель. Для этого к балкам прибиваются доски, фанера, ДСП или любой другой подходящий материал.

Если хотите сэкономить, то к лагам вместо основания можно прибить уголки или рейки, на которые будет опираться изоляционное покрытие. Но нужно понимать, что в этом случае он должен быть жестким и не рыхлым. На подготовленное основание укладывается утеплитель. Это может быть пенопласт, каменная вата высокой плотности, пенопласт и др.

После формирования теплоизоляционного ковра приступают к изготовлению напольного покрытия. Для этого берут доски толщиной не менее 0,03 м. Их начинают прикручивать к балкам. Первую закрепляют на расстоянии 0,02 м от поверхности стены, аналогичный зазор выполняют и при закреплении всех остальных деталей.

Важным моментом является выбор ширины досок, крепящихся к полу. Она должна соответствовать ширине металлических распределительных пластин, которые впоследствии будут вставлены в получившиеся пазы.

Труба будет уложена «змейкой», что подразумевает необходимость выполнения канавок для ее витков. Для этого оставляют специальные зазоры шириной около 0,15 м через равное расстояние друг от друга.

Для образования изгиба трубы, по которой циркулирует теплоноситель, часть досок закрепляют на определенном расстоянии от стены

На практике это выглядит следующим образом. Две доски прикручиваются на расстоянии 0,5 см от стены, следующие две – на расстоянии 5 – 7 см. И так до конца ряда.

С противоположной стороны основания те доски, которые крепились к стене, прикручиваются на расстоянии, а те, что с зазором – вплотную. Таким образом, под изгибом трубы образуется канавка. После укладки всего напольного покрытия приступайте к монтажу теплораспределительных плит.

Вставляются в пазы, образованные досками, и надежно крепятся скобами или обычными гвоздями. Оптимально, чтобы стороны соседних плит сомкнулись.

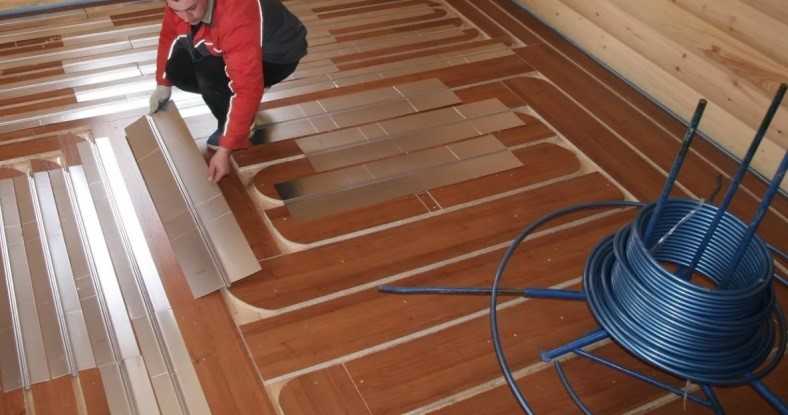

Тогда будет сформирован сплошной теплообменный экран. Теперь можно приступать к укладке труб. Вместе это сделать проще. Один рабочий размотает бухту, а второй займется непосредственно укладкой.

Деталь с небольшим усилием как бы вдавливается в паз теплораспределительной пластины. Петлевую трубу лучше провести вдоль стены под половицами.

После прокладки всей цепи еще раз проверьте установку и подключите ее к системе отопления. Обязательно проверьте водяной пол под давлением. Затем можно приступать к подготовке к укладке напольного покрытия.

Вариант №3. Рельсовая конструкция

Начните с подготовки основания. Как и в предыдущих версиях, его следует выровнять и укрепить. Затем на основание укладывается любой подходящий утеплитель.

Самый простой способ укладки водяного пола «змейка», поэтому используется чаще всего. Для рельсовой конструкции это будет оптимальным вариантом. Для определения размеров деталей чертится точный план помещения.

Существует несколько вариантов укладки теплого водяного пола. Самый простой из всех вариантов – змейка, на рисунке показана ее схема

На ней отмечаются участки, где будет установлено оборудование, обслуживающее водяной пол, и места подвода труб. Затем со строгим соблюдением выбранного шага установки вычерчиваются направляющие. Рассчитывается количество необходимых деталей, и определяются их размеры.

Теперь нужно подготовить направляющие. Их вырезают из любого подходящего и доступного материала. Затем можно приступить к установке. Детали необходимо укладывать на фундамент в строгом соответствии с разработанным планом.

Каждая направляющая ставится на шероховатое основание и надежно крепится к нему винтами. Между деталями должны быть каналы, необходимые для установки труб. На участках поворота магистрали острые углы направляющих необходимо скруглить, чтобы случайно не повредить трубы.

После того, как все рейки закреплены на основании, начинаем укладывать фольгу. Для этого берут материал толщиной не менее 50 микрон. Листы вдавливают в каналы, тщательно огибая каждое углубление. Буквально «выкладывая» каждый канал фольгой.

Чтобы листы не сдвигались с места, их крепят к рейкам с помощью степлера. Для лучшей теплоотдачи трубы желательно перед укладкой обернуть той же фольгой, но это не обязательно.

Чтобы выполнить плавный поворот трубы и не повредить ее случайно, направляющие в местах изгиба должны быть закруглены. Их острые углы зачищаются

Затем внутрь подготовленных каналов укладывается труба. Для фиксации на некоторых участках ее крепят к рейкам или к полу металлическими пластинами. По окончании монтажа водяной пол подключается к системе отопления и проводится обязательная опрессовка. Если она не выявила течи, приступайте к подготовке к монтажу финишного покрытия.

Это всего три варианта установки теплого пола. На практике их намного больше. Домашние умельцы адаптируют их к своим условиям, подбирая доступные материалы и подходящие технологии.

С правилами, формулами и примером расчета системы теплого пола познакомит , с которым настоятельно рекомендуем ознакомиться.

Выводы и полезное видео по теме

Видео №1. Один из вариантов системы укладки:

Видео №2. Сравните бетонный пол и водяной пол:

Видео №3. Укладываем водяной пол на деревянную основу:

Укладывать водяной пол на деревянную основу можно только методом укладки. Бетонную стяжку, даже самую низкую, она не выдержит. Самым простым из всех вариантов обустройства напольного покрытия является использование готовых матов из полистирола или деревянных направляющих.

Их можно приобрести в любом магазине. Единственным недостатком этого решения является высокая стоимость, но установка проста и очень быстра. Любители самостоятельной работы могут просто собрать напольное покрытие из подручных материалов. Получится дешево и достаточно эффективно.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы строили систему теплого пола в своем или соседнем доме с деревянным полом. Делитесь полезной информацией, задавайте вопросы, публикуйте фотографии по теме статьи.

Можно ли обогревать деревянные полы?

октября

Devex Systems2020-02-12T15:44:41+11:00

Devex Systems Статьи, Что нового

Электрическое и водяное отопление под деревянным полом

Нет ничего лучше красивого деревянного пола с дополнительным теплом! Можно ли укладывать теплый пол под деревянный пол? Да, ты можешь!

Многие владельцы домов любят сочетать внешний вид теплых деревянных полов, чтобы добиться оптимального комфорта в своих жилых помещениях. Мало того, они служат прекрасным и удобным поводом для разговора между гостями!

Деревянные полы с подогревом могут быть очень эффективным способом обогрева вашего дома в Австралии, однако следует помнить о некоторых ограничениях. В случае деревянных полов важно, чтобы относительная влажность древесины не снижалась до такой степени, при которой может стать очевидным усадка или коробление древесины.

Чтобы избежать этого, важно знать об ограничениях по теплу, указанных производителем вашего деревянного пола при использовании как электрических, так и водяных систем обогрева пола . Как правило, система подогрева пола управляется с помощью термостатов, чувствительных к воздуху и полу, чтобы гарантировать, что температура поверхности пола не превышает 27°C (или любую температуру, рекомендованную вашим поставщиком деревянного пола).

В случаях, когда дом или комната плохо изолированы, может потребоваться дополнительный источник тепла для обеспечения надлежащего уровня комфорта.

ЭЛЕКТРИЧЕСКИЙ теплый пол для деревянных полов

Для совместимости с деревянными или деревянными полами мы рекомендуем следующие системы электрического подогрева пола .

Кабель X CK 10, врезной под брус
X мат MG 150, под древесину в клеевом слое (с термостатом воздух/пол)

HYDRONIC теплый пол для деревянных полов

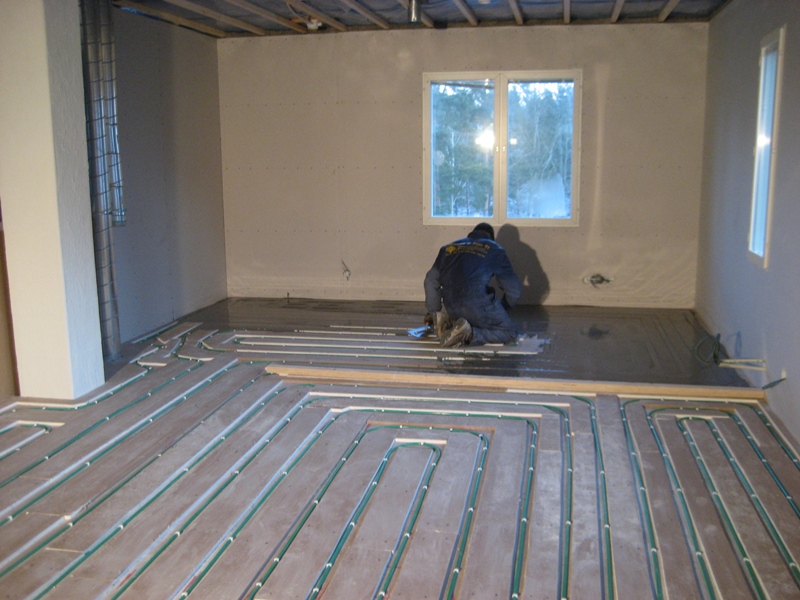

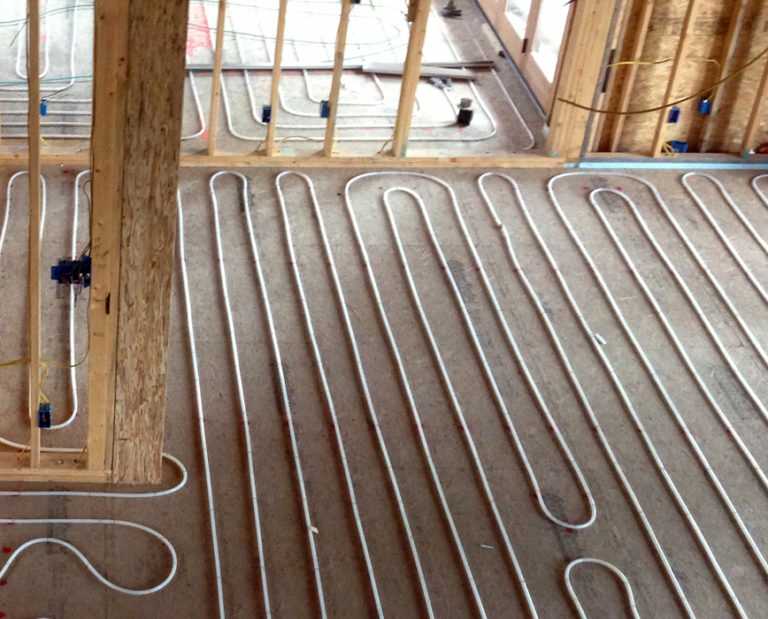

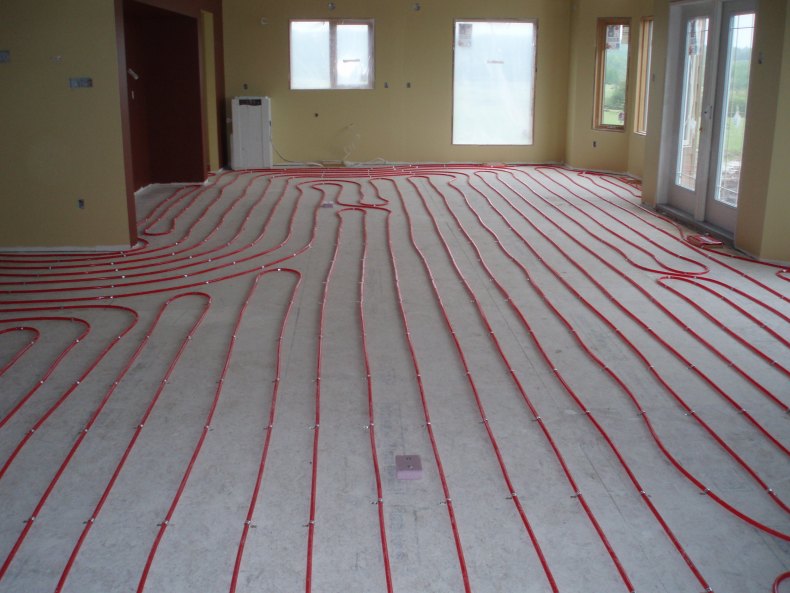

Деревянные полы с рейками лучше всего обогревать с помощью системы диффузионных плит, путем установки труб водяного отопления между рейками на существующей бетонной плите и заполнения до верхнего уровня поверхности рейки стяжкой также может дать приемлемые результаты при условии использования подходящей изоляции. Плавающий деревянный пол можно добавить поверх в плиту или в стяжку напольное покрытие с подогревом пола, но во всех случаях температура должна быть ограничена в соответствии с рекомендациями поставщика древесины.

ИЗОЛЯЦИЯ

Мы настоятельно рекомендуем теплоизоляцию с системами напольного отопления , включая установку в стяжку и под обрешётку.
