Как сделать водяной или электрический теплый пол своими руками – пошаговое изготовление
Пошаговая инструкция
Приступая к любым ремонтным работам, возникает всегда много вопросов касающихся материалов, способов монтажа. Ниже приведена инструкция, как сделать теплые полы своими руками, пошаговое изготовление с описанием различных методов обогрева помещения теплым полом.
Проектирование
Давайте для начала разберемся, какие моменты учитываются при проектировании электрического и водяного пола. Важно, где именно проводятся работы: в частном доме или в квартире панельного/кирпичного дома.
Если речь идет о квартире и варианте водяного пола, этот этап необходим обязательно, возможно вам придется узаконить подобную процедуру. Также, эта процедура необходима, когда теплый пол выступает в качестве единственного средства обогрева. Поскольку можно установить недостаточно мощное оборудование, как следствие, в доме будет всегда холодно.
Итак, начнем с электрического. Для начала сделайте точный план комнаты с расположением мебели, с соблюдением пропорций ( удобно использовать бумагу миллиметровку). После чего вы должны просчитать площадь без мебели, где, собственно, и будет уложен кабельный пол. По правилам, пол должен занимать не менее 55-75 % общей площади комнаты.
Если вы решите использовать стержневые полы, их можно стелить под мебель, это никак не сказывается на качество и продолжительность их работы. Следующий аспект, который принимается во внимание, это мощность. Чаще всего расчет базируется на разнице основной мощности от присоединенной (теплый пол).
Стержневой теплый полЕсли пол основной источник тепла, тогда его мощность (Рус), должна превышать теплопотери данного помещения (Рп) минимум на 30%. Исходя из этого, расчет происходит следующим образом:
Рус=1,3*Рп
А в ситуации, когда кабель заливается термоаккумулирующей стяжкой, коэффициент должен составить 1,4.
Приведем небольшой пример расчетов, например, помещение 12 м2, под мебель приходится 5м2, значит под теплый пол отводится 7м2. Теплопотери равны 1100 Вт, исходя из этого нам понадобится устройство следующей мощностью, Рус=1,3*1100=1430 Вт, а в ситуации с аккумулирующей стяжкой Рус=1,4*1100= 1540 Вт.
Удельная мощность рассчитывается, как отношение требуемой мощности к площади обогрева: Ру= Рус/S.
Для нашего помещения это равно: Ру=1540/7м2=220 Вт/м2, и Ру=1430/7=205 Вт/м2.
Если же пол выступает в качестве дополнительного источника отопления, а потери компенсируются централизованной отопительной системой, расчеты выполняются по нормативной документации, предоставляемой изготовителем теплых полов. Для этого необходимую площадь умножают на удельную мощность( из таблицы изготовителя).
Определившись с мощностью, следует разобраться, в каких случаях используются конкретные нагревательные элементы. Если необходим основной источник тепла, правильно использовать резистивные кабели, в то время, как для вспомогательного отлично подойдет пленочный, стержневой инфракрасный пол или нагревательный мат.
Кабельный нагревательный мат
Далее следует определиться с терморегулятором, это сердце системы. При помощи него осуществляется контроль за температурой пола и воздуха в помещении. Может дополнительно присутствовать функция таймера который запускает систему в установленное время и дни недели.
При выборе руководствуйтесь следующими правилами:
- У каждого производителя теплого пола существуют рекомендации по моделям терморегуляторов.
- Существует разделение на классы мощности.
- Лучше отдать предпочтение терморегулятору с температурным датчиком пола.
- Для деревянного пола нужно применять терморегулятор с датчиками и пола, и воздуха в помещении.
- При укладке полов в нескольких помещениях можно использовать многозональный регулятор с отдельными датчиками.
Свод правил проектирования:
- Каждый соединительный элемент кабеля системы соединяется с электрическими кабелями при помощи клемм.
- Провода должны быть только марки РЕ, с уравниванием потенциалов (СУП).
- Площади сечения соединительных проводов должны быть одинакового диаметра.
- Для безопасности эксплуатации обязательно устанавливать систему УЗО с током от 35 мА. Проводить проверку раз в два месяца.
- Проводка должна быть индивидуальной и идти от щитовой, с оборудованными автоматическими выключателями, для кабелей из меди с сечением 1,5 мм2 током 10 А, 2,5 мм2 -16 А.
Для составления проекта водяного пола, не обязательно прибегать за помощью к специалистам, вполне можно делать все самому, главное разобраться в некоторых моментах, а с чего именно начать рассмотрим ниже.
При проектировании водяного теплого пола учитываются следующие показатели:
- Тепловые расчеты комнаты.
- Принятие решения о роли теплого пола, является он основным или вспомогательным отоплением.
- Прорисовать схематично, где будет располагаться мебель в помещении, для определения площади отапливаемой поверхности.
- Решить, какой схемой воспользоваться для прокладки трубопровода.
- Определить, где будут расположены коллекторы.
- Рассчитать требуемое сечение труб и их метраж.
- Определить гидравлическое сопротивление контура, подобрать насос.
- Решить, какой будет материал для финишного покрытия пола (ламинат, плитка, линолеум).
Итак, когда ключевые вопросы определены, необходимо проверить следующие моменты, дабы избежать неприятности во время ремонта:
- Посмотреть, позволяет ли ваша высота потолков устанавливать систему ТП (теплого пола). Поскольку он поднимет пол порядка на 10-13 см.
- Если у вас северная сторона или окна большого размера, вам нужно взять систему с запасом мощности минимум на 10%, дабы добиться требуемой температуры в комнате.
- В случае, когда потери тепла превышают 100 Вт на м2, установка ТП не является целесообразной.
- Оценить состояние несущих стен, плит и перекрытий, поскольку вся система имеет достаточно большой вес и предполагает дополнительную нагрузку на несущие элементы строения.
- При поднятии пола могут возникнуть трудности с установкой стандартных дверных коробок и дверей, выходом из подобной ситуации может стать изготовление их по индивидуальному заказу.
Исходя из вышеописанного, водяной пол чаще делается в частных домах, нежели в многоэтажных. Затем определите нужную температуру пола. Для офисов рекомендуется температура порядка 22-29 градусов, жилые комнаты 27 градусов Цельсия, ванная комната и бассейн около 32 Градусов, для спортзалов и помещений похожего назначения 17 градусов.
Теплоноситель в системе теплых полов имеет значительно более низкую температуру, нежели в обычном отопительном контуре. Исходя из этого, теплоноситель должен иметь температуру не более 60 градусов. Наиболее оптимальный температурный режим в подающей трубе составляет 55-40 градусов.
Немаловажными являются и размеры контуров, их длина. Для идеального прогрева они должны быть одной величины, однако на практике это недостижимо.
В зависимости от сечения трубы принято менять и длину контура:
- Если диаметр трубы 16 мм, длина не более 90 метров.
- При диаметре 17 мм длина не более 100 метров.
- Если диаметр 20 мм — 120 метров.
При раскладке более эффективным считается разделение на большее количество витков, нежели установка более мощного насоса. Поскольку при слишком длинном циркуляционном пути теплоноситель теряет большую часть тепла, что в итоге не даст нужной температуры пола. И очень важно, чтобы все петли имели одинаковый диаметр трубы.
Разберемся, с каким шагом нужно раскладывать трубы. В случае, когда водяной пол служит основным источником тепла, используется шаг в 20-30 см. А если это вспомогательное отопление, тогда будет достаточно и 35-50 см. Укладка с большим шагом не даст поверхности равномерно прогреваться. А слишком маленький может просто привести к залому трубы.
Для помещений, где есть холодные стены, то есть выходящие на улицу, укладывают краевые зоны, это предполагает уложить 5-6 рядов с минимальным шагом в 15 см. Затем он расширяется до 20-25 см.
По способам укладки выделяют следующие:
- “Змейкой” — несложная в монтаже, однако имеет один значительный недостаток- разница в начале контура с выходом составит порядка 10 градусов.
- “Улитка” — процесс укладки несколько сложнее, однако нет таких существенных перепадов температур.
- Комбинированные, используются часто. Холодные зоны укладывают змейкой, а оставшуюся поверхность улиткой.
В любом из этих методов при необходимости можно применять смешанный шаг, это очень удобно, поскольку в одной комнате может быть одна краевая зона с одной стороны, а с другой теплая стена. Оптимальная длина контура считается около 50-60 метров с сечением трубы в 2 см.
Для расчета контура воспользуйтесь специальной программой Валтек, это надежный и проверенный метод, он поможет вам сэкономить время. Если же нет такой возможности, это можно проделать самостоятельно на листе миллиметровки.
Выбор комплектующих
Комплектующие для водяного пола следующие:
- Котел для нагрева теплоносителя. Самым удобным и часто встречающимся вариантом служит газовый котел, иногда для этих целей подключаются в центральную систему отопления.
- Циркуляционный насос. Его задача — это перекачивать воду в системе, располагаться он может непосредственно в котле или устанавливается возле него. Встроенный насос имеет небольшую мощность, расчитан для площади не более 100 м2, для более больших площадей соответственно используются насосы большей мощности.
- Шаровой кран. Предназначен для прекращения подачи жидкости в систему, находится на котле.
- Трубы. Используются трубы из меди, полипропиленовые, преимущество медных в их легком монтаже и высокой теплопроводности. Но их недостаток это очень высокая стоимость. Полипропиленовые стоят гораздо меньше, но имеют низкое качество.
- Утеплитель. Используется фольгированный полиэтилен или пенопласт, по качеству и своим характеристикам они очень схожи.
- Коллекторы (разветвители). Используются, когда устанавливают несколько отопительных контуров к одному котлу. В коллекторах устанавливаются элементы настройки, например, клапан аварийного слива, регулятор напора.
Перечень комплектующих для электрического теплого пола:
- Терморегулятор механический или электронный. Предназначен для регулирования температурного режима, оборудован встроенным в пол температурным датчиком. Работает в диапазоне от 5 до 45 градусов Цельсия.
- Сенсорный программируемый терморегулятор. Оборудован небольшим сенсорным монитором, при помощи него устанавливают режим, время. Можно программировать включение в конкретный день недели и определенное время.
- Изолирующая подложка, служит для того, чтобы тепло не уходило из помещения в подвал.
- Армирующая сетка, применяется, когда в качестве отделочного материала выступает плитка.
- УЗО, устройство для предотвращения поражения током человека.
Монтаж
Собрать водяной пол достаточно несложно, но поверхность должна быть предварительно подготовлена. На ней не должно быть трещин или перепадов уровня, для получения ровной поверхности используют специальные выравнивающие растворы.
После того, как они просохли, можно приступать к работам, которые состоят из следующих процессов:
- На поверхность стены установите коллектор. Он должен висеть идеально ровно, для выравнивания используйте водяной или лазерный уровень. Установив его неровно, вы рискуете получить в итоге некорректную работу системы.
- Периметр комнаты обклейте демпферной лентой.
- Затем идет слой теплоизоляции.
- Если вы используете изоляцию без специальных крепежей для монтажа, установите монтажные планки на расстоянии 50 см.
- В соответствии с выбранной схемой уложите трубы, при монтаже обращайтесь с ними аккуратно, дабы не нарушить их целостность.
- С помощью фитингов присоедините их к коллектору.
- Далее подключаем коллектор с системой и выполняем тестовый пуск. Если вы сомневаетесь в правильности подсоединения, лучше обратиться к профессионалу.
- Затем, если запуск прошел успешно, застелите трубы армирующей сеткой, и залейте все не простой стяжкой, а специальной для теплого пола. Заливку выполняют от стены к центру комнаты, иногда, прежде чем ее заливают, включают пол на минимальный нагрев, а затем заливают стяжку. Для полного ее просыхания понадобится около трех недель.
- Только после того, как она полностью просохла, можно приступать к финишным работам. Если вы решили ложить плитку, примите к сведению, что если вы нанесете слишком толстый слой клеевой смеси, это приведет к увеличению времени прогрева пола.
Монтаж электрического теплого пола происходит следующим образом.
Установка электро пола из нагревательных секций/греющего кабеля состоит из таких этапов:
- Сделайте в стене нишу для монтажа терморегулятора.
- Проштробите отверстия в стене для электричества и других соединительных проводов.
- Далее очередь подготовки поверхности пола, выровняйте, очистите от мусора, прогрунтуйте его.

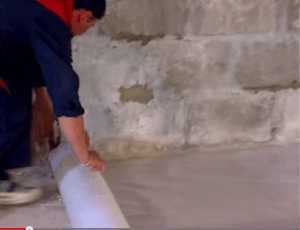

- Расстелите теплоизоляцию, закрепите ее монтажной лентой для надежной фиксации. Затем закрепите монтажные направляющие, на которые укладывают греющий кабель.
- Расстелите и зафиксируйте нагревательную секцию/кабель.
- Установите терморегулятор и температурный датчик, подсоедините все провода, произведите проверку на предмет отсутствия повреждения. Замерьте сопротивление и сверьте его с паспортными данными, допустимо отклонение не более чем на 7-10%. Сделайте тестовый запуск.
- Далее делаем цементную стяжку, слой порядка 3-6 см, в течении 4-х дней все подсохнет и приступаем к финишной отделке. Полностью бетон застывает около 28 дней. Выбирая материал для стяжки, обратите внимание на такой показатель, как теплопроводность.
Теплый пол из нагревательных матов укладывается по такой же технологии.
А теперь рассмотрим, как уложить инфракрасный пол:
- Подготовьте поверхность пола, для этого можно использовать самонивелирующиеся смеси, подождите полного высыхания.
- Делаем разметку, куда будет укладываться пленка.
- Подготовьте место для терморегулятора в стене.
- Уложите теплоотражающий материал, если стелите на деревянный пол, его можно зафиксировать при помощи степлера. А если на бетонное перекрытие, используйте двухсторонний скотч. Нельзя использовать материалы на основании фольги.
- Затем уложите пленку, можно укладывать встык или с небольшим расстоянием, категорически запрещается класть внахлест.
- Соедините пленку с проводами пайкой или с использованием контактных клипс.
- Выполните изоляцию. На торцевой стороне приклейте по периметру разреза изоляционную ленту. Места, где производились соединения, контактные клипсы и незадействованные участки токопроводящих шин изолируйте бутиловой лентой, а сверху изоляционной лентой.
- Установите термодатчик и терморегулятор.
- Произведите проверку работоспособности системы.
- Нанесите грунт бетонконтакт по всей поверхности пленки.
- Можете приступать к укладке плитки.
Пользуясь вышеописанным пошаговым изготовлением вы без особых сложностей сделаете теплые полы своими руками.
Первый запуск
Что касается водяного и электрического пола, первый пробный запуск нужно проводить на этапе укладки для проверки правильности подключения всех составных элементов системы и слаженности их работы. Запускать систему начинают с минимальных температур и со временем разгоняют на максимум.
В водяном запускают каждый контур отдельно для того, чтобы из него вышел полностью воздух. Для прогонки металлопластиковых труб применяется холодная вода, подаваемая под давлением 6 бар. Ее прогоняют на протяжении суток.
Для труб из сшитого полиэтилена используют рабочее давление, оно должно быть выше 7 бар. В то время, когда оно начнет снижаться, его нужно снова поднять, это действие придется повторить около 2-3 раз. После этого следует повысить его в два раза и оставить в таком состоянии на 24 часа. Если спустя это время оно понизилось не более, чем на 1,5-2 бара и нет течи, значит, система функционирует правильно.
Чистовая отделка
После укладки и тестирования можно приступать к этапу финишных отделочных работ. На сегодняшний день большой популярностью пользуются такие материалы, как плитка, линолеум, ламинат.
Для материала отделки выдвигаются следующие требования:
- Наличие сертификата качества, поскольку при нагревании материал может выделять в воздух опасные для человека вещества.
- При укладке ламината необходимо оставлять зазор в 1-2 см для вентиляции.
- Перед тем, как укладывать материал, его заносят в помещение для того, чтобы он прогрелся.
Преимущества и недостатки теплого пола
Водяной пол
Преимущества:
- Благодаря эффективному распределению тепла, обеспечивается равномерный обогрев помещения.
- Воздух циркулирует естественно и не пересушивается.
- Можно использовать под любое напольное покрытие, проводящее тепло, плитку, ламинат, камень.
- Можно использовать как независимое отопление или выполнить подключение к центральной тепломагистрали.
- Не зависит от электричества.
- Можете самостоятельно выбирать комфортную температуру, и она может быть разная в каждой комнате.
- Более эстетично по сравнению со стационарными радиаторами.
- Большой эксплуатационный период.
- Система быстро теряет температуру.
- Если пол служит единственным источником тепла, довольно сложно произвести расчеты требуемой мощности .
- Большая стоимость работы по монтажу.
- При подключении к центральному отоплению сложно регулировать температуру.
- Уменьшается высота потолков на 10-12 см,
- Нельзя пользоваться напольными покрытиями.
- Очень сложно ремонтировать.
- Сложность при узаконивании в квартире многоэтажного дома.
Электрический пол
Позитивные моменты:
- В отличие от обогрева батареями, от которых тепло сначала поднимается вверх, а уже затем прогревает пол и в итоге разница температур довольна высока. В то время, как данная система обеспечивает равномерный, комфортный прогрев всего помещения.
- Используя регуляторы, вы можете устанавливать комфортную температуру в каждом отдельном помещении.
- Не занимает полезную площадь в отличии от стационарных батарей.
- Не высушивает воздух в помещении.
- Можно использовать как основной и дополнительный источник тепла.
- Длительный эксплуатационный период, порядка 40-50 лет.
- Безопасный для человека.
Негативные стороны:
- Самый основной негативный момент, это большое потребление электроэнергии. Для обогрева одного квадратного метра поверхности необходимо около 105-130 Вт. Однако это значение может варьироваться в зависимости от ряда факторов, используя энергосберегающие системы можно сократить этот показатель на 30%.
- Большая рыночная стоимость и стоимость установки.
- При использовании деревянных напольных покрытий снижается их срок службы, поскольку дерево со временем рассыхается.
- Необходимо использовать новую проводку высокой мощности.
Эксплуатация теплого пола
Для того, чтобы он прослужил вам долгие годы, необходимо соблюдать несложные правила:
- Не включайте прибор на максимум, если хотите добиться большой температуры следует повышать ее постепенно.
- В водяном поле не следует повышать температуру теплоносителя более чем на 45 градусов.
- Частое включение и отключение прибора ведет к его быстрому выходу из строя, к тому же это не приведет к экономии энергии.
- Для электропола, если стелется в помещении с большой площадью, целесообразно создавать более двух контуров, и для каждого устанавливать индивидуальный термостат. Это поможет более равномерно прогревать помещение.
- Не стоит использовать ковер или ставить тяжелую мебель на место, где проходит система.
Предлагаем посмотреть видео о том, как своими руками сделать теплый пол:
boilervdom.ru
Электрический теплый пол на деревянный пол: как это сделать?
Краткое содержание
Жизнь в деревянном доме комфортна не только из-за его натуральности, но и благодаря низкой теплопроводности дерева. Считается, что дом из бруса или бревна не требует дополнительного утепления, однако это утверждение не соответствует истине. Действительно, в деревянном доме можно жить, не утепляя его. Однако с приходом холодов такая оплошность дает о себе знать ледяным полом и огненными батареями, приводящими к чрезмерному расходованию энергоресурсов, и, как следствие, к повышенным счетам за оплату электроэнергии или газа.
Утепление деревянного пола
В процессе утепления дома необходимо особое внимание уделить теплоизоляции пола. Ведь в частном доме, в отличие от квартиры, под полом находится земля, а значит, в любом случае пол останется холодным. Решить эту проблему позволяют системы теплого пола. Причем целесообразнее эксплуатировать именно водяной обогрев.
Электрические теплые полы
Но учитывая сложности монтажа, можно остановить свой выбор на электрическом варианте, используя его либо в отдельных помещениях, требующих повышенного уровня комфорта, к примеру, в санузлах под плитку, либо в качестве дополнительного источника тепла.
Виды электрического теплого пола
Бытует мнение, что на деревянный пол нельзя укладывать электрический кабель из-за легкости воспламенения дерева. Но если провести монтаж нагревательных элементов с соблюдением всех правил, эксплуатация таких систем станет абсолютно безопасной.
Типы электрического теплого пола
На рынке электрический теплый пол представлен в нескольких вариациях, позволяющих укладывать системы под любые финишные покрытия, в том числе под керамогранитную плитку, линолеум, ламинат и даже паркет. Все разновидности систем электрического теплого пола могут монтироваться без применения бетонной стяжки, заливка которой недопустима в деревянном доме.
- Кабельные маты. Этот вариант представлен в виде сетки, на которой закреплен греющий кабель зигзагом с соблюдением определенного шага. Толщина матов не оказывает существенного влияния на высоту пола.
Типы кабельного теплого пола
- Инфракрасные маты. В качестве нагревательного элемента выступают стержни, изготовленные из карбоновой пасты. Толщина инфракрасных матов не сильно влияет на высоту пола. Их основным преимуществом является надежность, а недостатком – высокая стоимость. Зато их можно укладывать под любое финишное покрытие, в том числе под плитку, ламинат или линолеум.
Инфракрасные маты теплого пола
- Инфракрасный пленочный пол. Эта разновидность системы представлена в виде тонкой пленки, на которой расположены пластины из карбоновой пасты. Пленка очень тонкая, поэтому, даже вместе с утеплителем, она не окажет никакого давления на деревянные перекрытия дома и не увеличит высоту пола.
Конструкция инфракрасного пленочного пола
- Кабельный теплый пол. Этот вариант самый бюджетный и сложный в монтаже. Его укладка подразумевает закрепление греющего кабеля на утеплителе или армирующей сетке. Зато такой вариант системы можно укладывать различными способами – змейкой или спиралью. Такая система в деревянном доме укладывается не в бетонную стяжку, а между лагами.
Конструкция кабеля теплого пола
Основные требования по монтажу электрического теплого пола
Дерево – это природный материал, который легко воспламеняется. Учитывая, что электрический теплый пол работает по принципу теплового излучения, а значит, кабель в процессе работы нагревается, необходимо строго соблюдать правила устройства электроустановок.
Схема устройства пола по деревянному основанию
- Исключить возможность возгорания деревянных перекрытий позволит строгое соблюдение правил электромонтажа. При отсутствии специальных навыков укладку электрических вариантов теплого пола следует доверить специалистам.
- Укладывать электрический кабель следует на деревянные перекрытия, предварительно защищенные металлизированными пластинами. Таким образом, удастся избежать его соприкосновения с деревом.
Монтаж теплого пола в деревянной системе
- Нагревательные элементы нельзя укладывать в места, где в дальнейшем будет стоять мебель и тяжелая бытовая техника. В противном случае кабель будет перегреваться, что усилит вероятность возгорания и выведет из строя систему.
- Следует щепетильно отнестись к выбору финишного покрытия пола. Нагревательные элементы желательно укладывать под плитку или другой материал, способный хорошо проводить тепло.
- При укладке нагревательных элементов следует особое внимание уделить их изоляции.
- Необходимо учесть, что мощность теплого пола не должна превышать 80 Вт/м².
- Избежать перегрузок системы позволит автоматический терморегулятор.
Способы монтажа электрического теплого пола
Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.
Врезка кабеля теплого пола в стяжку
Укладка кабельного теплого пола
Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить. Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость.
Монтаж теплого пола на основе нагревательного кабеля своими руками
Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу — кабель, закрепляемый к сетке хомутами.
Монтаж кабельного теплого пола
Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.
Другие способы монтажа
Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.
Варианты теплых полов с утеплением деревянного и бетонного основания
Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.
Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.
Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.
Несколько слов в заключение
В деревянном доме электрический теплый пол нельзя использовать в качестве основного источника тепла. Это нецелесообразно с экономической точки зрения и может привести к перегреву системы, повышая опасность возгорания. При укладке нагревательных элементов следует строго соблюдать правила электромонтажа и нормы пожарной безопасности.
Электрический теплый пол под ламинат на деревянный пол
Лучше всего в качестве финишного покрытия на теплый пол использовать материалы, обладающие высоким показателем теплопроводности, например, плитку или ламинат. Не рекомендуется стелить на теплый пол ковролин и линолеум с подложкой, так как их обогрев потребует более сильного нагрева системы. Прежде чем монтировать теплый пол – кабельный, инфракрасный или пленочный, следует позаботиться о качественном утеплении конструкции деревянного дома, в противном случае обогрев будет неэффективным и слишком затратным.
Видео: Монтаж тёплого пола Electrolux
kaminyn.ru
Укладка электрического теплого пола в деревянном доме
- Содержимое:
- Можно ли уложить кабельные полы на дерево
- Теплый электрический пол под деревянный пол
- Электрический теплый пол на деревянное основание
- Основы безопасной эксплуатации
Хотя большинство профессиональных строителей рекомендует применять водяные системы отопления для частного деревянного дома, современные технологии позволяют безопасно использовать для этой цели греющий кабель и маты.
При укладке учитывается пожаробезопасность здания, проектируется и разрабатывается схема раскладки провода с максимальной производительностью, а также принимаются другие нюансы, связанные с проведением работ и безопасной эксплуатацией системы. Только в таком случае электрический теплый пол в деревянном доме создаст максимально комфортный микроклимат в помещении.
Можно ли уложить кабельные полы на дерево
Грамотно уложенный электрический тёплый пол в деревянном доме абсолютно безопасен. Кабель, как правило, снабжен двойной защитой, что сводит вероятность возникновения пожара к минимуму.
Существуют специально разработанные правила и основы безопасной эксплуатации, учитывающие особенности строительного материала с высокой вероятностью возникновения пожара.
Не стоит осуществлять монтаж в деревянном доме самостоятельно. Только профессиональная бригада сможет учесть все нюансы укладки и обеспечить соблюдение норм безопасности.
Правильный выбор расходных материалов, соблюдение определенных ограничений в процессе эксплуатации, делают возможным применение электрических полов в доме из натурального дерева, бруса или оцилиндрованного бревна.
Теплый электрический пол под деревянный пол
Укладка электрического кабеля под дерево имеет несколько нюансов, связанных с правилами безопасной эксплуатации:
- Максимальный слой доски монтируемой сверху кабеля варьируется в зависимости от сорта дерева. Для хвойных пород толщина составит 22 мм, для твердых 24 мм.
- Оптимальным является использование греющего кабеля на первом этаже помещения. При необходимости допускается укладка на втором этаже частного деревянного дома, но это потребует использовать дополнительную изоляцию.
- Предел удельной мощности для раскладываемых матов или кабеля по деревянным лагам не должна превышать 130Вт/м². Превышение показателей приводит к повышенному риску возгорания и является грубым нарушением правил безопасной эксплуатации.
- Сверху напольного покрытия в месте прохождения провода запрещается устанавливать мебель, класть ковер и т.д. Низкая теплопроводность деревянного покрытия приводит к быстрому перегреву кабеля, что приводит к сокращению сроков эксплуатации провода.
- Пирог теплого кабельного пола для деревянных перекрытий должен состоять из: гидроизоляции и паробарьера, фольгированного утеплителя. Верхний слой подложки расчерчен для более удобного монтажа провода.
При соблюдении перечисленных выше рекомендаций, допускается применение любого способа укладки теплых полов в деревянном доме:
- Укладка провода в бетонную стяжку.
- Монтаж кабеля или нагревательных матов между лагами.
Максимальный температурный режим, позволяющий избежать возгорания, не больше 40°С. При этом, для обеспечения безопасности, следует позаботиться о противопожарной защитной обработке древесины от возгорания.
Электрический теплый пол на деревянное основание
Укладка кабельных электрических мат по деревянному перекрытию пользуется большей популярностью за счет того, что для монтажа не приходится снимать уже уложенные доски.
Существует несколько способов выполнения данной операции.
- Монтаж кабельного пола на деревянный пол в специально подготовленные штробы. Глубина прорезов должна быть около 2 см. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов, но определенных затрат по времени.
- Метод монтажа поверх деревянных полов. Половицы накрывают фанерой, выравнивая все неровности основания. После раскладывают нагревательные маты, монтируют любое понравившееся напольное покрытие: ламинат, паркет, линолеум.
Обязательно изготавливается схема укладки нагревательного кабеля. Подробный план расположения провода поможет избежать механического повреждения кабеля в процессе проведения дальнейшего ремонта в помещении.
Основы безопасной эксплуатации на пожароопасных поверхностях
Дерево является строительным материалом с высокой степенью пожароопасности. Особенностью деревянных конструкций является возможность их возгорания, не от открытого огня, а вследствие постоянного нагрева поверхности.
В конструкции электрического теплого пола под деревянную поверхность необходимо учитывать эти особенности, что отразится на выборе кабеля и безопасной эксплуатации системы отопления.
- Наиболее безопасным считается обогрев деревянного пола саморегулирующим греющим кабелем. Тепловая матрица, входящая во внутреннее устройство провода, автоматически изменяет интенсивность нагрева по мере прогревания воздуха в помещении.
Применение саморегулирующихся кабельных теплых полов на деревянном основании оправдано, так как практически полностью исключаются ситуации, связанные с перегревом по причине поставленной сверху мебели. - Популярностью пользуются и нагревательные маты. Простая и удобная конструкция позволяет выполнить быстрый монтаж полов на уже существующее основание.
Устройство электрических мат теплых полов в деревянном дачном доме не требует дополнительных материальных затрат и глобального проведения строительных работ. - Меры безопасности. Обязательно используется кабель с двойной степенью защиты. Полы подключаются непосредственно к автомату, устанавливается УЗО. В точках прохождения кабелем опорных брусьев, делают пропилы с изоляцией стенок фольгированным материалом.
Теплые электрические полы создают комфортную и благотворную атмосферу в деревянном доме. Современные методы строительства и тщательный подбор качественных материалов, обеспечит максимальную безопасность эксплуатации греющего кабеля и матов.
avtonomnoeteplo.ru
Как сделать теплый пол в частном доме — пошаговая инструкция. Теплый электрический пол в частном доме своими руками
Какой теплый пол электрический использовать в загородном доме или на даче
Чем теплый пол электрический отличается в выгодную сторону от пола жидкостного? Какие параметры делают этот вид отопления более интересным в определенных ситуациях? Почему так популярен сейчас именно этот вариант среди частных домовладельцев, имеющих небольшие загородные дома и дачи?
Для начала стоит рассмотреть, что собой представляет теплый пол электрический и в чем его отличие от жидкостной температурной системы отопления. Принято различать два вида электрических матов:
- Первый вид используют исключительно для создания комфортной температуры пора и в него входят все маломощные электрические маты со всем сопутствующим оборудованием.
- Второй вид объединяет целое семейство нагревательных поверхностей, в том числе и поверхности, нагревающие перекрытия не только излучением, но и использующие конвективную составляющую.
Посмотрим, где могут применяться оба типа, и какие можно использовать в загородном доме или на даче.
Маломощные теплые электрические полы
Если говорить про теплый пол электрический, служащий только для создания комфортной температуры, то отапливать дом, пусть и небольшой, таким видом нагревателей невозможно. Слишком мала мощность нагревательного прибора, чтобы хоть как то поднимать температуру в помещении при отрицательных температурах за стенами дома.
Хотя и эти электрические полы тоже имеют свои области применения. Например, их используют в ванных комнатах, прачечных, санузлах, помещениях первого этажа для дополнительного комфорта. Максимальная температура нагрева таких электрических матов составляет 45 градусов по Цельсию. Большая температура будет некомфортной для ног, да и конструкция не позволит выдавать большую мощность для нагрева.
Электрические маты для отопления
Какие электрические маты можно использовать для отопления? Любые, соответствующей мощности. Когда вы используете для отопления электрические маты инфракрасного отопления, вы имеете сразу две составляющие – непосредственный нагрев и нагрев предметов ИК – излучением.
Нагреть электрическими матами большой мощности можно небольшой загородный дом или дачу. Однако при отоплении большого дома таким способом у вас появятся два вопроса, которые вам нужно будет решить:
- Каким образом вы будете нагревать помещения второго этажа безе перегрева помещений первого этажа. Ведь электрические маты, размещенные в перекрытиях второго этажа, также будут нагревать и помещения первого этажа.
- Подготовка перекрытий второго этажа. Нечасто небольшие частные дома и дачи строятся с железобетонными перекрытиями, чаще используют перекрытия по деревянным лагам.
Ну и вопрос с потреблением электричества, который будет рассмотрен ниже – в минусах такого вида отопления.
Реальное отопление электрическими полами
Наиболее разумный вариант, как может быть обустроено отопление дома электрическим полом – это использование кабельного электрического пола. В этом варианте у вас имеется возможность подавать гораздо большую электрическую мощность на нагревательный прибор и, соответственно, получать большую тепловую мощность на выходе.
Естественно, все оборудование и контроллеры в этом варианте должны использоваться с большей максимальной мощностью.
Плюсы электрических матов
Что же делает теплый электрический пол таким популярным по отношению к жидкостной низкотемпературной системе, когда дело касается небольшого загородного дома или дачи?
Во-первых, простота выбора, монтажа и настройки такого вида нагревателей. В отличие от жидкостной системы вам не придется заботиться о герметичности соединений и иметь дело с трубами и фитингами.
Во-вторых, возможность обойтись без центрального теплогенератора, котла, при помощи которого и нагревается вся жидкостная система отопления. В этом плане электрические теплые полы можно сравнить с системой отопления электрическими конвекторами, каждый из которых имеет свой блок управления и отдельную линию электропитания.
Так и в случае с электрическим теплым полом вы имеете возможность устанавливать для каждого отдельного помещения свою температуру.
В-третьих, при укладке электрических матов или кабельного пола вы можете сделать все своими руками, обойтись своими силами. Естественно, вы должны понимать, как осуществляется монтаж кабельного пола или укладка электрических матов, и соблюдать правила электробезопасности.
И, наконец, главное. У систем, не использующих жидкости в процессе обогрева помещения, практически нет альтернатив, когда дело касается загородного дома или дачи с сезонным проживанием. Если вы приезжаете в зимний период только в выходные или на праздники, то вам приходится сливать теплоноситель из системы отопления или использовать незамерзающие составы. В случае с электрическими конвекторами, полами, кабельными или воздушными системами вы избавлены от этих хлопот.
Минусы электрических матов и кабельного пола
Основным минусом использования любых электрических систем, за исключением разве что тепловых насосов, является потребление электроэнергии в соотношении 1 к 1. То есть, для производства одного киловатта тепловой энергии электрическому нагревательному прибору требуется 1 киловатт электроэнергии. Только для теплового насоса, в зависимости от его СОР, требуется на 1 киловатт тепловой энергии от 0,25 до 0,4 киловатта электроэнергии.
Естественно, автоматическая система регулирования температуры и включение обогрева по таймеру могут сэкономить часть электроэнергии на нагрев помещений. Однако, в случае с отопительными системами, не использующими жидкости в своей работе, не получится использовать аккумулирующие баки. Вопрос аккумулирования тепла в этом случае может быть частично решен при помощи массивных теплоемких конструкций в основании дома. Это может быть утепленный фундамент или массивная несущая стена внутри периметра дома.
dompraktika.ru
Электрический теплый пол в загородном доме своими руками. Технология и расчет системы.
В последние годы популярность электрического напольного обогрева очень возросла. Это связано с небольшой сложностью и невысокой стоимостью выполнения инсталляции, а также доступностью электроэнергии. Она сегодня есть во всех домах в том числе и загородных, и их владельцы имеют возможность без проблем потреблять необходимую мощность и выбирать экономически выгодный тариф. Электрический напольный обогрев очень удобен в использовании и обеспечивает высокий тепловой комфорт. Однако затраты, связанные с его эксплуатацией (то есть тарифы на электроэнергию), достаточно высоки по сравнению с ценами на другие теплоносители. Поэтому такой обогрев используется, как правило, только в отдельных помещениях загородного дома или дачи.
Прямые или аккумуляционные
Застройщикам, планирующим установку в доме электрического напольного обогрева, представлены на выбор готовые комплекты нагревательных кабелей разной длины и удельной мощности с подсоединенными питающими проводами. Есть также нагревательные маты в виде закрепленных на сетке из стекловолокна нагревательных кабелей небольшого диаметра (около 3 мм), имеющие различную удельную мощность на 1 м2. В зависимости от вида помещения (сухое или влажное) электрический напольный обогрев укладывается в спроектированных соответствующим образом слоях пола. Если существует возможность использования электроэнергии по низкому тарифу, действующему в ночное время, рентабельным является так называемый аккумуляционный обогрев. В этом случае нагревательные кабели покрываются толстым слоем бетона (7-15 см), который накапливает тепло, выработанное в ночные часы. Это экономичное решение, значительно снижающее эксплуатационные расходы, но его можно использовать только на первом этаже дома, если пол на грунте хорошо теплоизолирован. В остальных случаях нужен непосредственный обогрев, то есть такой, при котором пол сразу отдает тепло, выработанное системой.
Основные или дополнительные источники тепла для загородного дома
Электрический напольный обогрев можно выполнить непосредственно на старом полу: на керамической плитке или паркете.
В этом случае удобнее всего использовать нагревательные маты. Они позволяют легко улучшить тепловой комфорт в помещении, которое уже используется, без значительного поднятия уровня пола и создания дополнительной нагрузки на перекрытие.
Планируя укладку электрического напольного обогрева в старом строении, следует помнить о том, что в качестве основного источника тепла он может оправдывать себя только в домах с хорошей теплоизоляцией. Если же суммарные потери тепла через наружные стены, пол и крышу велики, то есть превышают тепловые нормативы, одного напольного обогрева будет недостаточно для того, чтобы нагреть помещение до требуемой температуры. В этом случае электрический напольный обогрев может служить лишь дополнением к другому виду обогрева, например системе с радиаторами. Здесь речь идет не об уменьшении потребления электроэнергии а о температуре пола. Она не может превышать определенных значений. Иначе говоря, пол должен обеспечивать не более чем приятное тепло, нейтральное с физиологической точки зрения. Принято считать, что в таких помещениях, как гостиная или кухня, температура пола должна составлять максимум 29°С, а в ванной – 34°С. В зонах под окнами, вдоль наружных стен, температура пола может быть более высокой и составлять 35СС. Но этого бывает недостаточно, чтобы при морозах, достигающих -15-20°С (расчетная температура, принимаемая в зависимости от региона страны), компенсировать тепловые потери дома и обеспечить комфортную температуру в помещении.
Что мешает обогреву?
Система электрического напольного обогрева не должна укладываться под встроенными элементами помещения (ванна, душевая кабина), а также под мебелью (кровати, шкафы-купе, буфеты), если они не имеют ножек высотой минимум 5 см. Несоблюдение этого правила может привести к выходу системы из строя вследствие ее перегрева (установленные предметы затрудняют теплоотдачу).
Важно, чтобы материал, из которого будет сделан пол, не обладал очень высоким тепловым сопротивлением. Наиболее подходящими являются терракота (керамика), грес (керамогранит) или мрамор. При этом не следует использовать большие плитки (более 30 х 30 см), потому что при нагревании бетон расширяется в два раза больше, чем керамические материалы, и те могут потрескаться.
Швы между плиткой нужно заполнять эластичной затиркой.
Если принято решение настелить напольное покрытие, максимальное значение его теплового сопротивления не должно превышать 0,125 м2-К/Вт. Покрытие должно иметь маркировку, свидетельствующую о том, что его можно настилать на полы с обогревом. Если принято решение об укладке на пол с электрическим обогревом ламината или дерева, необходимо убедиться в том, что выбранный материал подходит для отделки такого пола и не содержит веществ, которые при повышении температуры могут выделять токсичные вещества и наносить вред здоровью. Важной характеристикой покрытия является его максимальная рабочая температура (определяется производителем), а также толщина (имеет решающее значение для теплового сопротивления). Если паркет изготовлен из мягкой древесины, например сосны, толщина покрытия не должна превышать 2 см. Если для отделки будет использоваться древесина твердых пород (бук, дуб), толщина паркета может доходить до 3 см.
Внимание! Тип клея, который используется для крепления покрытия, способ его нанесения и сушки должны отвечать рекомендациям производителя покрытия. Следует использовать термопластичные клеи, более стойкие к длительному воздействию температуры в 50°С.
Как спланировать обогрев?
Нагревательные кабели. Стоит помнить о том, что пол с нагревательными кабелями с учетом слоя бетона (как правило, 3-5 см), в котором они уложены, представляет собой дополнительную нагрузку на перекрытие. Поэтому о планируемом обогреве следует сообщить проектировщику, который учтет в расчетах увеличенный вес перекрытий. Вот почему вуже существующих домах лучше использовать нагревательные маты.
Нагревательные кабели должны быть подобраны и спланированы проектировщиком для каждого дома индивидуально. Очень важно уже на этом этапе точно определить площадь пола, где будет устроен обогрев, то есть решить, сколько места в помещениях займут встроенные предметы и мебель, установленная непосредственно на полу. Выполнение системы лучше поручить профессионалам. Ведь многие производители предлагают десять лет гарантии на нагревательные кабели, но при условии, что они монтируются обученным и уполномоченным специалистом. Долговечность правильно выполненной системы электрического напольного обогрева оценивается в 50 лет. Нагревательные маты. Маты можно выбрать самостоятельно, поскольку они являются устройством, готовым к монтажу. Их неизменным размером является ширина, например 0,5 м, переменными параметрами – длина и полная мощность. Следовательно, если в ванной необходимо обогревать 3 м- площади пола (остальную занимают душевая кабина, ванна, стиральная машина, напольный шкафчик), размер матов должен составлять 0,5 х 6 м. Мощность устройства необходимо подбирать в зависимости от того, используется ли оно как основная система обогрева или как дополнительное средство. Чаще всего к продаже предлагаются маты, удельная мощность которых составляет 100 Вт/м:. Они используются для дополнительного обогрева. В качестве основной системы обогрева рекомендуется использовать маты мощностью 150-160 Вт/м-. Нагревательные маты можно укладывать самостоятельно, не боясь потерять гарантию, но подсоединение их к электрической сети должен осуществлять электрик, имеющий соответствующую квалификацию.
Монтаж кабеля системы теплого пола
Кабель укладывается на слое теплоизоляции (пенополистирол или минеральная вата), покрытой влагозащитной изоляцией (пленкой) и тонким слоем бетонной массы. Пленка защищает теплоизоляцию от проникания влаги из раствора. Если кабель укладывается во влажных помещениях (в ванной или на кухне), влагозащитную изоляцию нужно разместить непосредственно под верхним слоем пола.
Толщина слоя теплоизоляции зависит от основания и от типа находящихся под ним помещений:
- тонкий слой (3-5 см) укладывают в полах над отапливаемыми помещениями;
- более толстый слой (7-10 см) – в полах над подвалами или неотапливае мыми помещениями;
- наиболее толстый слой изоляции (более 10 см) необходим для полов на грунте, перекрытий с открытым пространством под полом, перекрытий над эркером или лоджией.
Также имеет значение оформление пола: чем выше теплоизоляционные свойства у материала напольного покрытия, тем более толстый слой теплоизоляции необходимо укладывать. Нагревательные кабели закрепляются на ленте или монтажной сетке с соблюдением необходимых интервалов, а затем покрываются слоем бетонного раствора с добавлением пластификатора или слоем гипсовой или цементной стяжки.
Внимание! В системах напольного обогрева, монтируемых в деревянных полах на лагах, нагревательные кабели укладываются непосредственно на теплоизоляцию и раствором
не покрываются. Между нагревательными элементами и деревянным покрытием оставляется воздушный зазор размером 3-5 см.
Монтаж матов
Выполнение системы из нагревательных матов – менее трудоемкий процесс, чем укладка кабеля.
Сначала маты нужно разложить на полу для прикидки. Их укладывают проводами вниз. Затем следует аккуратно разрезать волокна сетки в нужном месте, следя за тем, чтобы не повредить кабель. После этого нужно разложить куски мата так, чтобы покрыть ими всю свободную поверхность в помещении. Маты с односторонним подключением электропитания более удобны в монтаже. С недавнего времени они стали доступны на нашем рынке. Маты с подключением электропитания с обоих сторон сложнее уложить так, чтобы концы кабелей подходили вместе к монтажной коробке.
После укладки и закрепления маты покрывают тонким слоем пластичного раствора и на нем укладывают новое напольное покрытие. В ванных и во всех других влажных помещениях непосредственно под напольным покрытием, например, под плиткой, нужно дополнительно уложить влагозащитную изоляцию.
Если покрытие имеет небольшую толщину, уровень пола поднимется всего на 1-2 см.
Внимание!Нагревательные кабели не должны укладываться над компенсационными зазорами, потому что в таких местах их легко повредить. В результате это может привести к аварии системы обогрева. В случае повреждения нагревательного элемента безопасность обеспечит дифференциальный автоматический выключатель, который отключит подачу электроэнергии, не допустив электропробоя.
Управление обогревом
Как и любое обогревающее устройство, система напольного обогрева должна быть оснащена термостатом, который обеспечит тепловой комфорт и сведет к минимуму эксплуатационные расходы, а также позволит не заботиться о том, чтобы заранее включить систему. На рынке представлен большой выбор различных терморегуляторов- от простых, оснащенных напольными и воздушными датчиками, которые только поддерживают заданную температуру, до сложных устройств, оснащенных микропроцессором. Последние позволяют задавать программу работы на сутки или неделю, подсчитывать затраты на обогрев, а также обеспечивают выход на заданную температуру за определенный промежуток времени.
Как правило, терморегулятор устанавливают внутри обогреваемого помещения на высоте приблизительно 1.5 м от пола. Терморегуляторы обогрева влажных помещений обычно располагают снаружи. Если в доме установлено несколько термостатов, их можно объединить в сеть, в которой один из них будет управлять работой других. Работой такой сети можно управлять при помощи компьютера или мобильного телефона. Некоторые фирмы уже предлагают соответствующие коммуникационные модули.
Мощность напольного обогрева в зависимости от места установкиВид системы Рекомендуемая мощность обогрева (Вт/мг) Максимальная мощность обогрева (Вт/м1)Непосредственный обогрев в новых домах 70-120 150Непосредственный обогрев,восстановление 100-150 150Аккумуляционный обогрев 125-175 175Обогрев в кромочных зонах 1 200-250 250Обогрев деревянных полов 80-100 100Обогрев деревянных полов на лагах 60-80 80
Кабель или маты?
Нагревательный кабель, который используется в электрическом напольном обогреве (его можно укладывать непосредственно в клеевом растворе под покрытием пола)
Нагревательные маты дороже, чем кабели, но они представляют собой готовые обогревательные устройства. Их можно подобрать самостоятельно и без особых проблем уложить под покрытием пола
Мощность напольного обогрева в зависимости от места установки | ||
Вид системы | Рекомендуемая мощность обогрева (Вт/мг) | Максимальная мощность обогрева (Вт/м1) |
Непосредственный обогрев в новых домах | 70-120 | 150 |
Непосредственный обогрев, восстановление | 100-150 | 150 |
Аккумуляционный обогрев | 125-175 | 175 |
Обогрев в кромочных зонах | 1 200-250 | 250 |
Обогрев деревянных полов | 80-100 | 100 |
Обогрев деревянных полов на лагах | 60-80 | 80 |
ЧТО ТАКОЕ УСТАНОВЛЕННАЯ МОЩНОСТЬ?
Она определяет тепловую мощность (выраженную в ваттах), которая должна приходиться на квадратный метр площади с целью восполнения потерь тепла и нагрева помещения до необходимой температуры. Установленная мощность должна приблизительно на 30% превышать потери тепла, рассчитанные для данного помещения. Это позволит системе электрического напольного обогрева быстро нагреть помещение при снижении температуры. Чаще всего установленная мощность, необходимая для обогрева нового хорошо теплоизолированного дома составляет 80-90 Вт/м2 для жилых помещений и до 150 Вт/2 – для ванных комнат и влажных помещений. В домах рядом с входной дверью и большими окнами, 8 так называемых краевых зонах, рекомендуется использовать усиленный обогрев с установленной мощностью около 200 Вт/м2. Если из расчетов следует, что необходимая тепловая мощность, приходящаяся на 1 м2обогреваемого пола, превышает значения, указанные в таблице, то необходимо установить дополнительный источник тепла (например, настенный радиатор с конвекционными ребрами).
Реклама
Ниже другие записи по теме “Дача и сад – своими руками”
Подпишитесь на обновления в наших группах.
Будем друзьями!
Сад и дача › Ремонт дачи › Электрический теплый пол в загородном доме своими руками. Технология и расчет системы.vsaduidoma.com
Как сделать теплый пол в частном доме: Инструкция + Видео!
При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.
Как сделать теплый пол в частном доме
Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.
Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.
Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.
Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.
Используемые материалы
Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:
- Теплоизоляция – обычно пенополистироловые плиты.
Пенополистироловые плиты — фото
- Также вам понадобиться труба для водяного отопления.
Трубы для водяного отопления — фото
- Также запаситесь демпферной лентой.
Демпферная лента для стяжки пола — фото
- Также вам понадобиться плотный полиэтилен и гофротруба.
Гофротруба — фото
- Труба будет крепиться к арматурной сетке.
Арматурная сетка для стяжки пола — фото
Подготовка поверхности
Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.
Подготавливаем поверхность пола в доме
Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.
В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.
Укладываем плотный полиэтилен в качестве гидроизоляции
По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.
Размещаем демпферную ленту — фото
К стене лента прикрепляется саморезами с широкими шляпками.
Крепление демпферной ленты с помощью саморезов со шляпками — фото
Затем на слой гидроизляции укладывается теплоизоляционный слой.
Обычно в таких целях используется вспененный полимерный материал.
Укладка на слой гидроизоляции теплоизоляционного материала
Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.
Укладка арматурной сетки
Монтаж греющих контуров
Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.
Укладка труб теплого пола — фото
Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.
Укладка труб для водяного теплого пола
Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.
Схема укладки труб методом — улитки
Подключаем контура отопления
В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.
Закрепляем с помощью уголков трубы теплого пола
Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.
Подвод труб теплого пола к коллектору
Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.
Соединение трубы с коллектором
На окончание трубы надевается соединительный разборный фитинг.
На конец трубы надеваем фитинги
К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.
Накладная гайка для коллектора
Балансировка коллектора
Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.
Тестирование системы водяного теплого пола
Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.
Проверяем систему водяного теплого пола на герметичность
Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.
После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.
Устройство бетонной стяжки
Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.
Делаем бетонную стяжку — фото
При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.
Видео — теплый пол в частном доме
stroyvopros.net
les66.ru
Какой теплый пол электрический использовать в загородном доме или на даче
Чем теплый пол электрический отличается в выгодную сторону от пола жидкостного? Какие параметры делают этот вид отопления более интересным в определенных ситуациях? Почему так популярен сейчас именно этот вариант среди частных домовладельцев, имеющих небольшие загородные дома и дачи?
Для начала стоит рассмотреть, что собой представляет теплый пол электрический и в чем его отличие от жидкостной температурной системы отопления. Принято различать два вида электрических матов:
- Первый вид используют исключительно для создания комфортной температуры пора и в него входят все маломощные электрические маты со всем сопутствующим оборудованием.
- Второй вид объединяет целое семейство нагревательных поверхностей, в том числе и поверхности, нагревающие перекрытия не только излучением, но и использующие конвективную составляющую.
Посмотрим, где могут применяться оба типа, и какие можно использовать в загородном доме или на даче.
Маломощные теплые электрические полы
Если говорить про теплый пол электрический, служащий только для создания комфортной температуры, то отапливать дом, пусть и небольшой, таким видом нагревателей невозможно. Слишком мала мощность нагревательного прибора, чтобы хоть как то поднимать температуру в помещении при отрицательных температурах за стенами дома.
Хотя и эти электрические полы тоже имеют свои области применения. Например, их используют в ванных комнатах, прачечных, санузлах, помещениях первого этажа для дополнительного комфорта. Максимальная температура нагрева таких электрических матов составляет 45 градусов по Цельсию. Большая температура будет некомфортной для ног, да и конструкция не позволит выдавать большую мощность для нагрева.
Электрические маты для отопления
Какие электрические маты можно использовать для отопления? Любые, соответствующей мощности. Когда вы используете для отопления электрические маты инфракрасного отопления, вы имеете сразу две составляющие – непосредственный нагрев и нагрев предметов ИК – излучением.
Нагреть электрическими матами большой мощности можно небольшой загородный дом или дачу. Однако при отоплении большого дома таким способом у вас появятся два вопроса, которые вам нужно будет решить:
- Каким образом вы будете нагревать помещения второго этажа безе перегрева помещений первого этажа. Ведь электрические маты, размещенные в перекрытиях второго этажа, также будут нагревать и помещения первого этажа.
- Подготовка перекрытий второго этажа. Нечасто небольшие частные дома и дачи строятся с железобетонными перекрытиями, чаще используют перекрытия по деревянным лагам.
Ну и вопрос с потреблением электричества, который будет рассмотрен ниже – в минусах такого вида отопления.
Реальное отопление электрическими полами
Наиболее разумный вариант, как может быть обустроено отопление дома электрическим полом – это использование кабельного электрического пола. В этом варианте у вас имеется возможность подавать гораздо большую электрическую мощность на нагревательный прибор и, соответственно, получать большую тепловую мощность на выходе.
Естественно, все оборудование и контроллеры в этом варианте должны использоваться с большей максимальной мощностью.
Плюсы электрических матов
Что же делает теплый электрический пол таким популярным по отношению к жидкостной низкотемпературной системе, когда дело касается небольшого загородного дома или дачи?
Во-первых, простота выбора, монтажа и настройки такого вида нагревателей. В отличие от жидкостной системы вам не придется заботиться о герметичности соединений и иметь дело с трубами и фитингами.
Во-вторых, возможность обойтись без центрального теплогенератора, котла, при помощи которого и нагревается вся жидкостная система отопления. В этом плане электрические теплые полы можно сравнить с системой отопления электрическими конвекторами, каждый из которых имеет свой блок управления и отдельную линию электропитания.
Так и в случае с электрическим теплым полом вы имеете возможность устанавливать для каждого отдельного помещения свою температуру.
В-третьих, при укладке электрических матов или кабельного пола вы можете сделать все своими руками, обойтись своими силами. Естественно, вы должны понимать, как осуществляется монтаж кабельного пола или укладка электрических матов, и соблюдать правила электробезопасности.
И, наконец, главное. У систем, не использующих жидкости в процессе обогрева помещения, практически нет альтернатив, когда дело касается загородного дома или дачи с сезонным проживанием. Если вы приезжаете в зимний период только в выходные или на праздники, то вам приходится сливать теплоноситель из системы отопления или использовать незамерзающие составы. В случае с электрическими конвекторами, полами, кабельными или воздушными системами вы избавлены от этих хлопот.
Минусы электрических матов и кабельного пола
Основным минусом использования любых электрических систем, за исключением разве что тепловых насосов, является потребление электроэнергии в соотношении 1 к 1. То есть, для производства одного киловатта тепловой энергии электрическому нагревательному прибору требуется 1 киловатт электроэнергии. Только для теплового насоса, в зависимости от его СОР, требуется на 1 киловатт тепловой энергии от 0,25 до 0,4 киловатта электроэнергии.
Естественно, автоматическая система регулирования температуры и включение обогрева по таймеру могут сэкономить часть электроэнергии на нагрев помещений. Однако, в случае с отопительными системами, не использующими жидкости в своей работе, не получится использовать аккумулирующие баки. Вопрос аккумулирования тепла в этом случае может быть частично решен при помощи массивных теплоемких конструкций в основании дома. Это может быть утепленный фундамент или массивная несущая стена внутри периметра дома.
dompraktika.ru
Электрический теплый пол своими руками: виды, выбор, стоимость
Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.
Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.
Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.
Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)
Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.
Устройство электрического теплого пола
Теперь подробнее рассмотрим из каких частей состоит система. Обязательными являются несколько частей:
- На подготовленную выровненную основу — черновой пол укладывается греющий электрический элемент (кабели, маты, пленочные нагреватели).
- Установленный на одной из стен помещения терморегулятор контролирует параметры системы и включает/отключает подогрев. К нему заводятся и подключаются все концы от электрических греющих элементов и от датчика температуры пола.
- Напольное покрытие в зависимости от типа нагревательного элемента может укладываться на стяжку, а может под него использоваться «сухое» твердое основание.
Схематически схему электрического теплого пола можно представить так. Тут использован одножильный резистивный кабель
Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.
Порядок работ
Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:
- На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
- По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).
Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична
- На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
- На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
- Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
- Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.
Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.
Типы нагревателей
Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.
Инфракрасные теплые полы
В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.
Инфракрасные нагреватели для электрического подогрева пола
Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.
Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.
Соединение полос инфракрасных пленок — самая сложная часть установки
Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.
Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.
Инфракрасные пленки могут быть шириной 50см, 80см и 100см
Кабельные нагреватели (конвекционный тип обогрева)
Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:
- бухты греющего кабеля разной длины;
- в виде матов (тот же кабель уложен и закреплен на полимерной сетке).
Кабельные маты могут быть на основе одножильного или двухжильного резистивного кабеля
Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени. Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.
В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.
Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе
Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.
Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец, к тому же они создают электромагнитные поля меньшего напряжения.
Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры
Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.
Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.
Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).
Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.
Расчет электрического пола
Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:
- Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
- Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м2, а 180 Вт/м2, в ванных вообще считают по 200 Вт/м2. Но если та же гостиная, для которой по норме требуется 150 Вт/м2 имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
- Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.
Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.
Терморегулятор для теплого пола экономит деньги во время эксплуатации
Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь. И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.
Подключение электрического пола
Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.
При монтаже электрического пола первым делом устанавливаем термостат
Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.
Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.
Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.
Один из вариантов подключения проводов к термостату
Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.
Заземление
Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.
Как сделать заземление в частном доме
Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора). И с сеткой механическая нагрузка будет распределяться равномернее.
Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.
Итоги
Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.
teplowood.ru
Как сделать электрические теплые полы дома, виды и процесс монтажа
Нельзя не признать широкого распространения в последнее время такого вида обогрева помещений, как теплые полы. Их можно использовать практически везде – на кухне, в ванной, в прихожей или жилой комнате. Они могут быть основным видом отопления, но чаще всего служат как дополнительный источник тепла. И порой хозяева даже старых, давно построенных квартир задаются вопросом – как сделать теплые полы, поскольку не в силах иными способами обеспечить желаемый уровень комфорта.
Теплый электрический полИз чего выбирать?
Для жителя городской многоэтажки выбора практически нет – только электрические полы. Но вот как сделать теплыми полы с помощью электричества – здесь есть возможность выбора. Обычно используются несколько широко распространенных технологий, основанных на разных типах нагревательных элементов. Чаще всего ими являются:
- греющийся кабель;
- нагревательный мат;
- инфракрасная пленка.
Наиболее трудоемким в изготовлении будут полы с использованием греющегося кабеля или, как их называют, кабельные полы. Их недостатком является необходимость делать цементную стяжку, чтобы в ее объеме располагался кабель.
Как сделать теплый пол без дополнительной стяжки? Для этого надо использовать в роли нагревательного элемента термомат. Так называется тонкий кабель, расположенный на синтетической сетке. Для его укладки достаточно расстелить подобную сетку на полу и поверх выложить напольное покрытие.
ТермоматЕсть и еще один вариант, как сделать теплыми полы. В этом случае используется специальная пленка, внутри которой располагаются специальные токопроводящие дорожки. При протекании через них электрического тока происходит инфракрасное излучение, которое и обогревает комнату.
Как это сделать?
Если вы задаетесь вопросом – как делать электрический пол, то первоначально необходимо выбрать какой-либо из приведенных выше вариантов. Выбор должен быть обоснованным и учитывать особенности монтажа каждого типа полов. Для лучшего понимания особенностей технологии укладки полов каждого типа ниже будет приведено краткое изложение каждой из них.
Как сделать кабельный обогреваемый пол
Описываемая ниже технология изготовления обогреваемых полов может считаться классической и при достаточно высокой трудоемкости обеспечивает хороший результат. Пол, на который будет осуществляться монтаж системы обогрева, необходимо подготовить. Он должен быть ровный, на нем не должно быть ям и выбоин. Для приведения пола в нужное состояние, возможно, придется выполнить цементную стяжку.
Рекомендуем к прочтению:
Перед тем, как сделать электрический теплый пол, необходимо спланировать, как и где будет уложен кабель.
При этом необходимо учитывать, что кабель должен быть уложен только на свободных от мебели и бытовой техники участках пола. Если кабель одножильный, то его второй конец необходимо довести до места начала укладки, если двужильный, то на втором конце надо установить специальную муфту. После того, как спланирована укладка кабеля, необходимо определить место для терморегулятора и от него по стене пробить штроб, в который в дальнейшем будут уложены провода к датчику температуры и цепи питания к кабелю.
Укладка теплоизоляцииНачинают работу с укладки на пол теплоизоляции, в качестве которой можно использовать пенополистирол и другие аналогичные материалы. Необходимо теплоизоляцию с пола завести и на стены, на высоту пятнадцать-двадцать сантиметров. После укладки теплоизоляции выполняется цементная стяжка толщиной не менее трех сантиметров.
После того, как она застынет, поверх нее укладывают фольгу. Сверху фольги должны быть закреплены специальные монтажные ленты, предназначенные для крепления кабеля. Располагают их к направлению укладки кабеля перпендикулярно, с шагом пятьдесят сантиметров, крепление к полу производится саморезами или иными аналогичными способами.
Укладка теплового кабеляПосле этого приступают к укладке кабеля. Начинают его от места расположения терморегулятора и проводят в соответствии с ранее составленным планом. При прохождении через монтажную ленту кабель крепится в имеющихся на ней зажимах, что обеспечивает ему необходимую неподвижность. После укладки кабеля остается поместить датчик температуры на его место и все подключить к терморегулятору.
Уложенный кабель заливается цементной стяжкой. Когда она застынет, то можно выполнить финишное напольное покрытие, чаще всего для этого используется кафель.
Как сделать теплый пол с помощью нагревательных матов
Выше уже отмечалось – для кабельного пола недостатком является дополнительная цементная стяжка. Такая технология обогрева пола зачастую бывает неприемлема, и в этом случае актуальным становится вопрос – как сделать теплый пол дома без дополнительной стяжки, уменьшающей высоту квартиры. Один из вариантов – пол с использованием нагревательных матов.
Рекомендуем к прочтению:
Их монтаж проще и менее трудоемкий, чем монтаж кабельного обогрева. Особенностью термоматов является то, что их мощность зависит от площади обогрева. Т.е. для выбора нужного размера первоначально нужно определить площадь, которую надо обогревать, а затем по этой площади выбирается требуемый размер обогреваемого пола из термомата.
Укладка термоматаНачинается работа по созданию теплого пола с его планирования, во время которого определяется, где и как будут уложены нагреватели, а также место установки терморегулятора. От пола до этого места в стене делается штроб, куда потом будут уложены провода от датчика температуры и для термоматов провода питания.
Укладка термоматов производится на чистую, подготовленную поверхность. Выполняется это просто – раскатывают рулон в нужном месте, при необходимости изменить направление разрезают сетку, не повреждая кабель, и изменяют направление раскладки. К полу термомат крепится при помощи скотча. При укладке нельзя подрезать кабель, а также допускать его перехлестывание и нарушения изоляции. К регулятору температуры надо подключить датчик и сами термоматы, и теплый пол готов. Поверх него укладывается напольное покрытие, каким может быть паркет, ламинат, кафель, керамогранит и т.д.
Как сделать пленочный обогреваемый пол
Порядок выполнения работ совпадает с выполнением полов из термоматов, но есть два принципиальных отличия. Для повышения эффективности работы такого обогрева желательно использование термоизоляции, в роли которой применяется материал, покрытый полипропиленовой или лавсановой пленкой. Этот материал размещается непосредственно на полу, а поверх него уже располагается пленка.
Монтаж пленочного теплого полаУложенные параллельно друг другу полосы пленки соединяют между собой. Делается это при помощи проводов из комплекта поставки и обжимных коннекторов. После этого все подключают к сети, и теплый пол готов. Поверх него выполняют напольное покрытие.
В любой квартире может быть сделан теплый пол, причем при правильном его выборе даже не придется выполнять серьезных ремонтных работ. Хотя для различных видов теплого пола используется различная технология его монтажа, она вполне доступна практически каждому.
centro-pol.ru
