Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

1. Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
2. Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
3. Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

• температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
• нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
• нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

• выравнивающая растворная стяжка;
• утеплитель;
• греющий кабель или пластиковые трубы;
• выравнивающая стяжка, которая закрывает теплый пол;
• финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

• произвести демонтаж верхнего покрытия пола и чернового пола;
• проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
• далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
• затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
• после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
• черновой пол необходимо покрыть антисептиком;
• затем на него кладется пергамин;
• далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
• на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
• периметру каждого листа на дистанции 150-200 мм между ними;
• щели, которые есть между листами фанеры, нужно зашпаклевать;
• прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

• пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
• необходимо произвести демонтаж плинтусов;
• произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

• выполняется демонтаж плинтусов;
• настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

1. Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
2. Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
3. Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
4. Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
5. Максимальная длина одного отрезка пленки должна быть не более 15 метров.
6. Нельзя выполнять укладку теплого пола при низкой температуре.
7. Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

• на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
• помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
• есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

1. На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
2. После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
3. На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
4. Доски закрепляются с лагами посредством саморезов.
5. Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
6. Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
7. По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
8. Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
9. На следующем этапе нужно раскатать полосы фольги от стены до стены.
10. Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
11. Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.

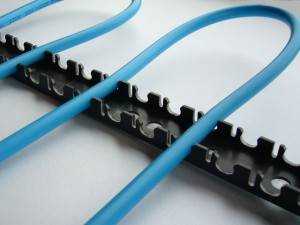

12. Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
13. По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
14. «Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
15. Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
16. По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
17. Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
18. Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
19. Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
20. Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

• инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;


  Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.

• фольгированный утеплитель, который размещают по всей площади комнаты;
• полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
• фольгированный и строительный скотч;
• фанера для двух слоев настила;
• отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

• острый строительный нож;
• ножницы;
• отвертки;
• плоскогубцы.

Процесс выполнения работы:

• изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
• поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
• изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
• после этого их стыки склеиваются посредством фольгированного или строительного скотча;
• когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
• обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
• на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
• полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
• затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
• важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
• в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
• одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
• после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
• уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
• далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
• стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
• после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
• другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
• затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
• термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
• точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
• прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
• после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
• затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
• на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
• в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
• если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
• на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
• по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
• далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
• и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

teplofan.ru

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

• на порядок сокращен вес обогревательной «подпольной» конструкции;
• полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
• подложка стелется только под ковролин, линолеум или под напольную плитку;
• предельно сокращен срок обустройства;
• исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

• трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
• для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
• металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

• Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
• Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

• в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
• крепим направляющие саморезами к черновой основе;
• углы реек в зоне поворота трубопровода скругляем;
• в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

• по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
• подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
• убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

stroy-banya.com

Теплый пол на деревянный пол — технология укладки своими руками

Чтобы окружить себя и своих близких теплом, комфортом и уютом, человек прибегает к ультрасовременным технологическим разработкам в области отопления. Особого внимания в данном случае заслуживают водяные и электрические теплые полы. Монтаж такого рода систем в полу не так уж сложен и не предполагает специальных навыков. Но в каждом деле есть свои нюансы, особенно если предполагается монтаж теплого пола по деревянному основанию.

В нашей статье мы подробно рассмотрим деревянный теплый пол и его особенности, включая момент установки настила.

Теплый деревянный пол и его отличительные черты

Деревянный пол в частном доме представляет собой многослойное покрытие, которое включает в себе черновое основание, тепло-, гидро- и звукоизоляционные материалы, финишное напольное покрытие. Именно между этими слоями укладывают теплый пол по деревянным балкам. Подогрев пола в доме значительно повысит качество жизни, добавив ему комфорта и уюта.

Теплый пол на деревянный пол

Если теплый пол сооружается по деревянному основанию в доме из того же материала, стоит учитывать, что в первый год после строительства стены имеют свойство усаживаться на пять процентов.

Вопрос, можно ли положить систему обогрева на деревянное основание, всегда актуален. Но при этом важно обращать внимание на свойства самой древесины. Этот стройматериал природного чувствителен к микроклиматическим изменениям – колебаниям температуры и влажности. Бревна и брус подвержены пересыханию, растрескиванию и даже загниванию. Все это придется учитывать при работе.

Для начала стоит определить, будет ли теплый пол главным источником тепла для деревянного дома или же дополнительным обогревом. От этого зависят показатели мощности используемых обогревательных элементов и приборов.

Важно! Монтаж обогрева пола предполагается с заранее определенным шагом. Его значение зависит от интенсивности желаемого обогрева. Это означает, что в наиболее прохладных местах, там, где идет несущая холодная стена, шаг уменьшают. Тогда как в центре помещения его делают больше.

Как создать теплый водяной деревянный пол своими руками?

Перед тем как сделать водяной пол, стоит адекватно оценить состояние основания. Если есть мелкие дефекты: зазоры, трещины. их потребуется устранить. Если же лаги расположены со слишком большим шагом (больше 600 мм), или же доски пришли в негодность, лучше демонтировать такой настил.

Подогрев водяного деревянного пола в частном доме

Как только старое деревянное основание или же бетонная стяжка готовы, можно начинать делать пол с подогревом.

Пошаговая инструкция создания водной системы обогрева

• Для начала укладывают фальшпол и утепляют его. Для начала монтируют листы фанеры, доски или же другой настил, который подойдет как основа для утеплительного материала. Потом расстилают на поверхности специальную пленку для паро- и гидрозащиты, а в завершении монтируют и сам утеплитель.
• Монтируют дощатый пол. Между отдельным близ расположенными элементами оставляют зазор в 20 мм. При этом с торцевой стороны делают небольшие пазы – заглубления для поворота водяной магистрали.

Монтаж водяной обогревающей системы

• По поверхности раскатывают фольгированный материал, а сверху укладывают трубы. Обычно используют изделия 16 мм диаметром. Трубы такого размера свободно поместятся в пазах и не испортятся при деформировании древесины.

Важно! Теплый водяной пол на деревянном основании укладывают с шагом 10-30 см.

• Следующий шаг – подключиться к отопительной системе. В данном случае вы можете воспользоваться различными методами: смесителями, коллекторной системой и т. п.
• Осталось проверить работоспособность конструкции на предмет утечки или же других дефектов.
• Если все работает исправно, можно приступать к укладке чистового напольного настила.

Теплый инфракрасный пол для деревянного дома

• Для начала очищают поверхность от пыли, грязи и прочего мусора. Причем стоит помнить, что все работы выполняются исключительно на сухом полу.
• Если черновое основание влажное, понадобится дополнительно уложить гидроизоляционный материал (полиэтиленовую пленку).
• В роли теплоотражателя применяют полипропиленовую или же металлизированную лавсановую пленку. При этом используемую продукцию рекомендуется предварительно разрезать на нужные части.
• Укладка инфракрасной пленки выполняется на расстоянии не менее чем 250-300 мм от поверхности стены. Материал раскатывают медными шинами книзу.

Важно! Строго запрещается что-то ронять на ИК-пленку. Это может ее повредить. При этом строго не допускается наложение одного мата на другой!

Монтаж инфракрасного теплого пола на деревянное основание

• Перед тем как выполнять укладку нагревательных элементов, стоит выполнить разметку помещения. Особого внимания заслуживают места расположения элементов мебели и декора, поскольку там не стоит укладывать инфракрасный нагревательный материал.

Чтобы подключить нагревательную систему к электрической сети, рекомендуется пригласить профессионального электрика. Он выполнит свою работу качественно, и, что главное, безопасно.

Как только все работы по монтажу теплого инфракрасного пола в вашем доме окончены, можно приступать к укладке финишного покрытия. Если в ваших планах применить керамическую или же керамогранитную плитку, на поверхности пола рекомендуется разложить монтажную сетку. Последняя крепится там, где нет инфракрасной нагревательной пленки.

По завершению кладки плитки покрытие оставляют на некоторое время, чтобы клеевой раствор полностью высох. На это может уйти более месяца. При этом использовать нагревательную систему в это время строго запрещается.

Теплый кабельный пол для деревянного дома

При выполнении монтажа кабельной обогревательной системы рекомендуется обращать внимание на следующие моменты:

• Терморегулятор поможет свести к минимуму риск возгорания и перегрева поверхности настила;

Важно! Для сооружений из дерева максимальной считается температура в 40 градусов.

• Элементы обогрева равномерно размещают по всей поверхности помещения, исключая места расположения мебели и других тяжелых предметов. Постоянные нагрузки могут привести к нарушению целостности и работоспособности кабельных линий;
• Толщина деревянного покрытия, которое монтируется поверх теплого пола без стяжки зависит от породы древесины и ее характеристик. Если это доски из твердого дерева  – их оптимальная толщина составит 2,4 мм, для мягкой древесины – 22 мм. Разница существенна, поэтому стоит следить за данным вопросом.

В помещении, где предполагается укладка кабельного теплого пола не стоит использовать ковры. Они только помешают распространению тепла по поверхности пола

Пошаговая инструкция укладки кабельной нагревающей системы

• Сначала тщательно очищают поверхность пола от пыли, мусора и прочих загрязнений.

Подготовка поверхности пола из дерева к монтажу

• Если в деревянном полу есть зазоры, дыры и прочие дефекты, их устраняют.

Важно! При удалении повреждений напольного основания не стоит использовать монтажную пену, поскольку этот стройматериал отличается хорошими теплоизоляционными характеристиками.

• Потом приступают к укладке брусков чернового основания. В этом случае стоит воспользоваться саморезами.
• Между ранее уложенными брусками располагают термоизоляционный материал. В нашем случае это фольга. Она поможет изолировать и отражать тепловые лучи, которые испускает электрический кабель.
• Затем можно приступать к монтажу оцинкованой сетки, поверх которой будет укладываться греющий кабель.
• Там, где пересекаются провода с брусками, рекомендуется сделать небольшие пропилы.
• Соединяют кабельные линии обогрева с брусками посредством монтажной пленки. К сетке кабель фиксируется хомутами.

Теплый инфракрасный пол и его монтаж

Теперь вам известно, как сделать теплый пол для деревянного дома. Вариантов выполнения работ много, да и разновидностей таких систем тоже. Нельзя точно сказать, какой вариант лучше. Здесь мнения расходятся. Все зависит исключительно от индивидуальных особенностей вашего жилища и финансовых возможностей.

Чтобы увидеть наглядно, как делается теплый пол в деревянном доме, посмотрите следующее видео:

Вконтакте

Facebook

Twitter

Google+

laminatepol.ru

как сделать в деревянном доме

Несмотря на то что система теплого пола в большинстве случаев предусматривает прочное монолитное основание, допускается ее укладка и на доски деревянного пола с использованием разделительного бруса. Теплый пол на деревянный пол при соблюдении всех требований к его укладке обеспечит эффективный обогрев помещения, а также дополнительную защиту деревянных оснований от избыточной влаги. Существующие технологии позволяют уложить плитку поверх деревянного основания и небольшой стяжки, которая создает прочное покрытие. Ламинат же необходимо положить на специальную подкладку.

Основные этапы работ и способы монтажа

Монтаж своими руками водяного контура системы обогрева основания возможен при наличии определенного набора инструментов и опыта монтажных работ. До начала монтажа водяной системы обогрева, деревянное покрытие подлежит дополнительной обработке и выравниванию. Перед тем как сделать теплый пол в деревянном доме из бруса, основание которого предусматривает расположение деревянного напольного настила по балкам, следует провести тщательную ревизию состояния доски. При наличии больших щелей необходимо при помощи монтажной пены задуть их, а те доски, которые пришли в негодность, необходимо заменить для формирования монолитного и достаточно надежного основания.
Особое внимание следует уделить и утеплению своими руками деревянных полов. Для этого можно использовать минвату либо плиты экструдированного теплоизоляционного материала. Укладка минеральной ваты актуальна при замене досок настила, при этом она располагается между лагами и в дальнейшем набивается доска для пола. В случае когда нет необходимости в замене настила, осуществляется монтаж теплоизоляции в виде листов экструдированного пенополистирола. Их установка осуществляется в каркасном сооружении из бруса, толщина которого соответствует высоте листа теплоизоляционного материала.
Принимая во внимание вышеизложенное, можно определить алгоритм монтажа водяного теплого пола на деревянной основе, а именно:

1. Выравнивание поверхности основания;
2. Оборудование гидроизоляционного слоя;
3. Утепление;
4. Укладка фольгированного теплоотражающего материала;
5. Армирование при оборудовании стяжки или формирование каркаса из деревянного бруса;
6. Формирование стяжки;
7. Монтаж окончательного напольного покрытия (ламинат, плитка, линолеум и т. д.).

Виды стяжки на деревянное основание

h3_2

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

• Устройство основания в виде стяжки из цементно-песчаного раствора;
• Полусухой монтаж;
• Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

Сухой монтаж

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Теплый пол в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие. Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом.

domotopim.ru

Водяные теплые полы на деревянный пол – разные варианты укладки

Система отопления «теплый пол» стала сегодня очень модной. Именно модной, хотя достоинств у нее немало. Чего только ни придумывают строители, чтобы порадовать заказчиков теплыми полами в их доме. К примеру, тот же деревянный настил. Вроде бы нормальная конструкция — теплая и красивая, но захотелось владельцу дома теплые полы, и ничего с этим поделать нельзя. Заказ есть заказ, и его необходимо выполнять, тем более что платятся деньги. Поэтому в этой статье мы хотим разобраться с водяными теплыми полами на деревянном полу.

Итак, деревянное основание – это конструкция, которая укладывается на лаги. Других вариантов не существует. Поэтому монтаж теплого пола на деревянный пол является специфичным процессом. Но начнем мы с определения самой конструкции деревянного основания. Ее можно устанавливать на любые поверхности. Здесь важно, чтобы опора была прочной и надежной. Поэтому деревянный пол монтируют по грунту, по балкам перекрытия или по плитам перекрытия. То есть по тем элементам дома, которые могут выдержать вес пола и нагрузки, воздействующие на него.

Почему нас это интересует? Дело в том, что теплый пол является отопительной системой, а, как всякое отопление, она подвержена тепловым потерям. Причём с этими потерями придется бороться. Каким образом? Здесь вариантов масса, хотя основной и самый простой из них – это оградить теплый пол снизу каким-нибудь плотным теплоизоляционным материалом. А заодно перенаправить тепловое излучение от пола вверх в сторону помещения. Поэтому давайте разберем самые распространенные варианты.

Пол по грунту

• В первую очередь грунт заливается бетонной стяжкой, в которую помещают металлический армирующий каркас. Сегодня нередко мастера используют утепленный бетонный раствор, в состав которого входит керамзит. Вот вам и первый способ утепления.
• Затем после высыхания раствора по стяжке накладывается гидроизоляционный материал, который будет сдерживать проникновение влаги со стороны грунта.
• Далее по стяжке устанавливаются лаги.
• В межлаговое пространство укладывается утеплитель. Важный момент – он должен быть толстым, чтобы краями касаться краев лаг. Это первое. Второе – теплоизолятор между лагами должен заходить внатяжку, не оставляя зазоров и щелей. В-третьих, оптимальный вариант – утеплитель с верхним фольгированным слоем.
• И последний этап – укладка половых досок.

Все, деревянный пол готов. Кстати, вы могли заметить, что этот процесс не так сложен, поэтому своими руками, да еще в своем доме, его провести не проблема.

По плите перекрытия

Здесь практически все то же самое, что и в предыдущем разделе. Правда есть некоторые упрощения. Дело в том, что стяжку надо проводить в виде выравнивающего слоя, то есть небольшой толщины.

По опорным балкам

Крепление балки

Сооружение и утепление деревянного пола по опорным балкам немного сложнее. Ведь эту конструкцию придется выравнивать с помощью дополнительных материалов. На это уходит больше времени и немного больше денег.

Вот схема сооружения:

• Балки выравниваются в одной горизонтальной плоскости.
• Поперек них поверх устанавливаются лаги.
• Под лагами натягивается пароизоляция.
• Между лагами укладывается утеплитель.
• Затем еще один слой из полимерной пленки, которая выполняет функции гидроизоляции.
• Набиваются половые доски.

Почему мы большое внимание уделили именно возведению деревянного пола? Потому что водяной теплый пол и конструкция дощатого основания связываются между собой утеплительным слоем. Именно он играет важную роль в качестве теплоотдачи отопительной системы. А вот теперь можно переходить непосредственно к процессу укладки водяного пола на деревянное основание.

Этапы монтажного процесса

Как всегда, все начинается с подготовки основания. Деревянный пол надо выровнять. Будем считать, что дощатая конструкция у вас не слишком старая, так что о дефектах говорить не будем. Хотя все изъяны основания надо обязательно ликвидировать.

Подготовка пола

В первую очередь вам придется провести шлифовку пола, чтобы избавиться от неровностей, которые все равно образуются на половых досках. Это можно сделать вручную с помощью полутерки и наждачной бумаги или шлифовальной машинкой. Выбирайте второй вариант как самый простой и нетрудоемкий.

А теперь вы должны для себя решить, каким способом будете проводить укладку водяного теплого пола в своем доме. Есть два варианта:

• Мокрый с заливкой стяжки.
• Сухой с использованием плиточных материалов.

Кто-то может усомниться в уместности здесь мокрого способа. Ведь велика вероятность, что влага проникнет к деревянным элементам основания, и они потеряют свое качество. А значит, снизится срок эксплуатации всей конструкции. Это может произойти лишь в том случае, если неправильно провести защиту пола.

Мокрый способ

• По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
• Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
• Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
• Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

• По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
• Между ними прокладывается трубная конструкция.
• Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Кстати, все элементы с канавками обязательно обеспечиваются специальными вставками, изготовленными из алюминиевого сплава. По сути, это своеобразный экран, с помощью которого происходит отражение тепловой энергии в сторону помещения.

Схемы водяного теплого пола

Схема нагрева теплого пола от котла

Это очень важный момент – схемы. Дело в том, что теплоноситель, движущийся по трубам, отдает свое тепло, постепенно остывая. А значит, при выходе из системы он будет практически холодным. Получается, что одна половина пола нагревается по норме, а другая остается прохладной. То есть налицо неравномерное распределение теплоносителя по уложенному отопительному контуру. Если помещение небольшое, к примеру, присоединенный балкон, ванная или туалет, то это не будет сильно заметно. А если это большая гостиная?

Вот почему для укладки теплых полов используются разные схемы. Для малых помещений змейка – самая простая схема. Для больших — спираль, или двойная змейка, в которой по одному контуру проложены и подача теплоносителя, и его обратка.

Трубы для теплого пола

Это одна из важных позиций, когда дело касается обустройства водяного теплого пола по деревянным основаниям. Рынок сегодня предлагает достаточно широкий ассортимент материалов — от металлических труб до пластиковых. К металлическим можно отнести медные изделия и из нержавеющей стали. Отличный вариант, но очень дорогой. Скорее всего, поэтому оба варианта сегодня редко рассматриваются потребителями.

А вот пластиковые трубы – это для многих идеальное решение. Здесь три основных вида:

• Из металлопластика.
• Из полипропилена.
• Из сшитого полиэтилена.

Пластиковые трубы

Какой материал лучше? Этот вопрос сегодня волнует всех потребителей. Скажем так — не стоит выделять какой-то материал из всех остальных. Все три модели обладают великолепными характеристиками и большим сроком эксплуатации — до 50 лет. Они выдерживают температуру до +95С и давление до 25 атм.

Но многие специалисты сегодня выбирают третью позицию. Почему? Все дело в удобстве проведения монтажных работ. По сути, труба из сшитого полиэтилена – это своеобразный шланг, который продается в бухтах длиной до 200 м. Так в чем же удобство? Просто из такой длины можно вырезать участки разных размеров, создавая на полу бесстыковочную конструкцию. А вы сами понимаете, что чем меньше соединений, тем выше качество контура — снижается количество мест, где может произойти протечка теплоносителя.

Коллекторный узел

Это немаловажная часть системы «теплый пол». Самое удивительное, что коллектор монтируется самым первым, после того как будет закончен подготовительный этап. И все это можно делать своими руками. Здесь важно разобраться во всех ответвлениях, особенно, когда один коллектор устанавливается на несколько комнат.

Универсальная разводка

Добавим, что это устройство монтируется на стене в специальном шкафчике, который может быть открытым или с закрывающейся дверцей. Нередко владельцы домов обходятся и без него, устанавливая гребенку теплого пола в специально подготовленной нише.

Хотелось бы объяснить, для чего необходим коллектор в частном доме. По сути, это обычный смеситель, в котором температуру теплоносителя понижают до необходимой величины. Ведь в теплых полах высокая температура не нужна — здесь достаточно 30-50С. Поэтому необходимо смешать теплоноситель из подающего контура с водой или из обратки, или из водопровода.

Полезные советы

Специальная подложка

• Если вы укладываете теплый пол в комнате с внешней стеной, то лучше уплотнить шаг укладки ближе к стенам, создав тем самым своеобразный тепловой заслон от проникновения холодного воздуха.
• Шаг укладки зависит от многих показателей, поэтому его диапазон достаточно большой — от 10 см до 35 см.
• Один коллекторный узел устанавливается на определенную длину отопительного контура. Максимальная длина составляет 120 м. Если в каком-то помещении она превышает критическую величину, то необходимо установить еще один коллектор.
• Все деревянные конструкции пола необходимо обработать антисептиками и антипиренами.
• Велика вероятность, что под действием температуры деревянный пол будет рассыхаться. Это может случиться лишь в том случае, если вы приобрели и уложили половые доски с высокой влажностью. Поэтому совет – ищите просушенные доски. Стоят они дороже, но качество покрывает расходы.
• Обязательно под теплый пол укладывайте фольгированный материал.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Устройство тёплых деревянных полов разными способами

Преимущества тёплого пола

• Он отапливает помещение всей открытой площадью пола.
• Тепло идет от пола и, по законам физики, поднимается вверх, а значит комната равномерно прогревается; чтобы нейтрализовать холод, идущий от окон или дверей, это учитывается в проекте при расположении нагревательных элементов – они укладываются с меньшим шагом.
• Для определенных помещений (прихожей, ванной, детской, спальни) теплый пол является признаком уют и повышенного комфорта.
• Тёплый пол – экономичная система, так как он отапливает температурой не выше 50°С (максимальный нагрев пола должен составлять 35°С), таким образом он экономит средства при эксплуатации; для деревянных полов эти цифры уменьшаются.
• Если речь идет о водяном тёплом поле, где теплоноситель нагревается с помощью природного газа до невысокой температуры, его эксплуатация обходится максимально дешево.

Тёплый пол и дерево

Самый распространенный вариант устройства тёплых полов – замоноличивание проложенных нагревательных элементов (труб, по которым будет течь теплая вода или электрокабелей) цементно-песчаным раствором, на который затем укладывается декоративное покрытие, обычно, керамическая плитка. Оба эти материала – бетон и плитка – хорошо отдают и аккумулируют тепло, но сами по себе они – холодные – и обладают повышенной твердостью. Поэтому объяснимо желание не менять деревянный пол на сделанный из плитки, оборудуя его системой тёплый пол.

Особенно это значимо для владельцев деревянных домов, потому что хочется, чтобы дом не терял своей живой деревянной конструкции, состоящей из перекрытий, лаг, стен и полов.

Дерево само по себе тоже является тёплым материалом, так как оно имеет пористую волокнистую структуру. Оно не является таким сильным проводником тепла, как вышеописанные материалы. Но, все же, подогреваемое изнутри, дерево будет сохранять тепло и передавать его наружу.

С другой стороны, дерево – природный материал, который нельзя пересушивать, иначе оно станет хрупким и разрушится. Поэтому, принимая во внимание специфику дерева, нужно знать определённые правила, по которым происходит устройство тёплых деревянных полов, чтобы они служили домочадцам долгие годы.

Условия укладки деревянного теплого пола

• Максимальная толщина деревянного чистового покрытия не должна быть больше 22 мм для пород плотности сосны и лиственницы и 24 мм – плотности бука и дуба.
• Прогреваться площадь пола должна равномерно, поэтому нагревательные элементы укладываются с учетом этого (двойной спиралью).
• Самая большая температура нагревателя, при которой дерево сохраняет свои свойства – 40°С – регулируется с помощью электронного термостата с температурным датчиком.
• Все элементы системы нужно тщательно защитить от попадания влаги (особенно это касается электрического тёплого пола).
• Доски пола перед укладкой должны несколько дней полежать на своих местах при влючённой системе подогрева и только после этого могут быть закреплены.
• Деревянный тёплый пол не должен закрываться ковром, паласом, ковролином.

Существуют разные способы устройства теплого пола для деревянного дома.

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе – компенсационная) лента, которая будет компенсировать расширение материалов.
2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
6. На конструкцию сверху настилается чистовой пол.

II. Электрический (кабельный) теплый пол

Чтобы не увеличивать значительно вес межэтажных перекрытий, можно использовать способ подогрева деревянного пола электрокабелем через воздушную подушку. Алгоритм действий следующий.

1. На черновой пол крепятся опорные бурски толщиной 30-40 мм, высотой 50-60 мм с шагом 300-400 мм.
2. Между ними кладётся теплоизолятор слоем 25-30 мм, так, чтобы до верха брусков образовалась воздушная подушка толщиной около 30 мм, в которую будет укладываться кабель.
3. На теплоизоляцию кладётся оцинкованная сетка или ламинированная фольга, заворачивая ее на опорные брусья на 10-15 мм.
4. На отражающую поверхность монтируется кабель с помощью специальных хомутов или монтажной ленты; кабель укладывается параллельно опорным брусьям; расстояние между ними не должно быть меньше 10 мм. Для «пересечения» кабелем брусков, в них делаются пропилы до 30 мм. При монтаже под кабель укладывается фольга.
5. Чистовой пол из паркетной доски или многослойной фанеры, на которую будет настилаться ламинат крепится к опорным брускам; по периметру укладывается демпферная лента.

Удельная мощность нагревательного кабеля для деревянных полов не должна превышать 17Вт/м², а удельная установочная мощность – 130Вт/м².

Чтобы КПД системы отопления выросло до 95%, следует применить межэтажную теплоизоляцию.

semidelov.ru

Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.
к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.
к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

• Водяной;
• Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.
к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.
к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.
к меню ↑

2.3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.
к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

uteplimvse.ru
