Теплый пол электрический в деревянном доме – Какой теплый пол выбрать для деревянного дома

Содержание

можно ли класть на дерево в частном доме, как установить на деревянный пол, электро теплый пол в деревенском доме

Содержание:

Согласно существующим рекомендациям, при использовании теплых полов в деревенских домах следует отдавать предпочтение водяным системам. Благодаря современным технологиям допускается также использование греющих кабелей и матов. Главное, чтобы во время монтажа была учтена пожаробезопасность здания, а для раскладки использовались наиболее эффективные провода.


Допустимо ли использование кабельных систем на деревянной поверхности

Если провести укладку электрического тёплого пола в деревянном доме очень грамотно, это обеспечит его абсолютную безопасность. В кабелях обычно имеется двойная защита, позволяющая не беспокоиться насчет возможности воспламенения древесины. Были составлены специальные нормы безопасного использования, с учетом характеристик строительных материалов, склонных к воспламенению.


Запрещается осуществлять монтажные работы в деревянном доме своими силами. Лишь специалистам по силам соблюсти все детали укладки и гарантировать абсолютную безопасность обогревающей системы. Правильно выбрав все необходимые материалы, а также придерживаясь определенных эксплуатационных ограничений, можно добиться безопасного использования электрических полов в строениях из пиломатериалов.

Организация теплого электрического пола на основании из дерева

Исследуя вопрос, можно ли класть теплый пол на дерево, следует учитывать следующие правила по безопасной эксплуатации:

  • Толщина дощатого настила, укладываемого поверх нагревающего кабеля, напрямую зависит от древесной породы. Доски хвойных сортов рекомендуется брать не толще 22 мм, твердых – 24 мм.
  • Лучше всего оснащать греющим кабелем нижние этажи зданий. В отдельных случаях допускается укладывать теплый пол в деревянном доме на втором этаже, однако для этого придется обзавестись дополнительной изоляцией.
  • Удельная мощность постилаемых матов или кабелей поверх деревянных лаг разрешена в пределах до 130Вт/м². Превышение этой нормы создает реальные условия для возникновения пожара из-за возгорания деревянных элементов. Подобные грубые нарушения правил безопасности лучше не допускать.
  • На тех участках деревянного пола, под которыми проходят нагревательные провода, запрещается установка мебели без ножек, постилка ковров и т.п. Из-за невысокой теплопроводности дерева кабель быстро перегревается, что заметно сокращает срок его службы.

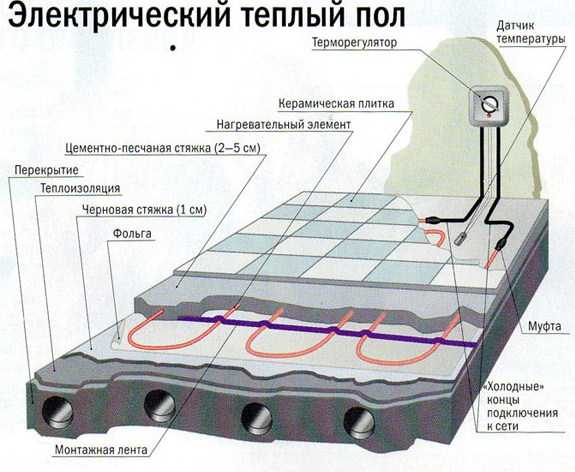

  • В состав пирога электрического теплого пола в частном доме должны входить следующие слои: гидроизоляция, пароизоляция и фольгированный утеплители. Для удобства сверху подложки имеется специальный рисунок, облегчающий укладку провода.


Строгое исполнение перечисленных выше правил дает возможность применить любую разновидность укладки теплого пола в деревянном доме:

  1. Внутрь бетонной стяжки.

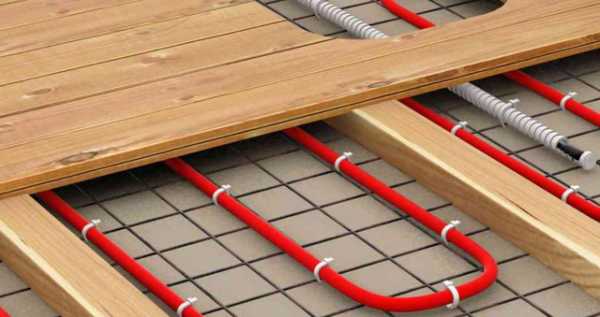

  2. В промежутках между лагами.

Во избежание возгорания не рекомендуется превышать температурный режим в +40 градусов. В целях профилактики деревянные элементы, напрямую соприкасающиеся с нагревательными кабелями, обрабатывают специальной защитой (антипиренами).

Особенности укладки электрического теплого пола на основу из дерева

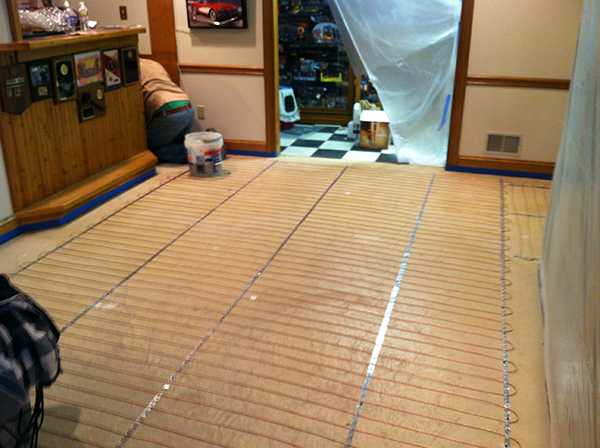

Популярность монтажа кабельных электрических матов по деревянному перекрытию объясняется тем, что в этом случае не нужно отрывать ранее прибитые доски.

Для этого применяется один из следующих способов, как установить теплый пол на деревянный пол:

  • Обогревающие кабели укладываются на деревянный пол внутрь предварительно пропиленных вырезов. Стандартная глубина этих ниш – 20 мм. Укладка кабельной системы обогрева на деревянный пол требует сравнительно небольших материальных расходов и затрат по времени.
  • Поверх деревянной поверхности. Для выравнивания неровностей основы поверх половиц постилается фанера. После укладки нагревательных матов можно применить любое из перечисленных финишных материалов – ламинат, паркет, линолеум.


Перед началом работы необходимо изготовить чертеж укладки нагревательного контура. Благодаря подробной схеме размещения кабеля можно предотвратить механические повреждения системы по ходу проведения последующих ремонтных мероприятий.

Рекомендации по безопасному использованию электрического пола на склонных к возгоранию поверхностях в деревянном доме

Древесина относится к строительным материалам с высокой степенью пожарной опасности. Деревянные конструкции специфичны тем, что для их возгорания не обязательно требуется открытое пламя: для этого достаточно постоянного нагрева поверхности.


Используя электро теплый пол в деревянном доме, следует выполнять следующие рекомендации:

  1. Самый безопасный вариант – использовать для обогрева деревянного пола саморегулирующийся греющий кабель для пола. Благодаря находящейся внутри него тепловой матрице обеспечивается автоматическое изменение насыщенности отопления по мере увеличения температуры воздуха в помещении.
  2. Саморегулирующиеся кабельные полы на деревянной основе удобны также тем, что таким образом сводится к минимуму риск перегревания системы из-за поставленных сверху предметов.

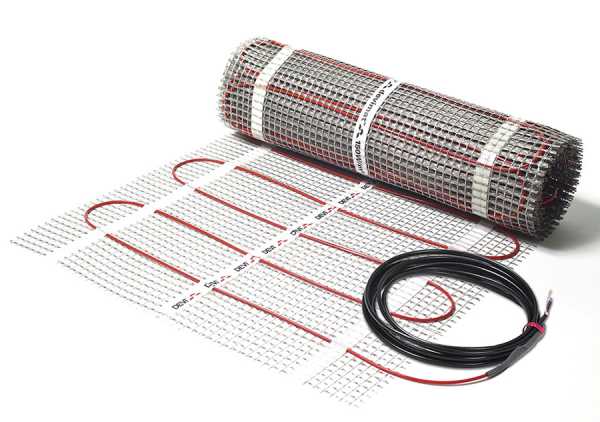

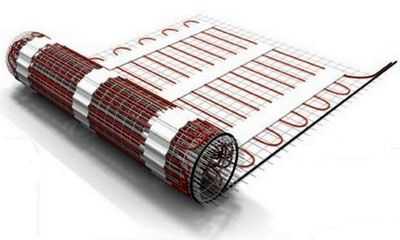

  3. Востребованность нагревательных матов объясняется простотой и удобством их конструкции, что позволяет оперативно провести укладку поверх существующего основания.
  4. При использовании электрических матов в деревянном доме практически не потребуются дополнительные финансовые вложения и масштабные строительные мероприятия.
  5. Обязательно нужно применять кабели, оснащенные двойной защитой. Полы коммутируются напрямую с автоматом. В местах, где кабель пронизывает опорные брусья, осуществляются пропилы. Их стенки необходимо изолировать фольгированным материалом.

С помощью теплых электрических полов обустраивается атмосфера комфорта и уюта в деревянном доме. Современные технологии монтажа в комбинации с использованием качественных материалов дают возможность добиться максимальной безопасности для людей и имущества.


teplospec.com

Электрический теплый пол в деревянном доме

В обустройстве любого помещения, предназначенного для проживания в нем, должен учитываться один важный момент – это обогрев в холодное время года. Сейчас все больше пользуется спросом электрический теплый пол в деревянном доме. Он имеет веские преимущества в сравнении с другими видами напольного утепления. Для его монтажа требуется меньше усилий, это экономит время того, кто решил осуществить такую установку самостоятельно.

Электрическая система напольного отопления может служить как дополнительным средством обогрева, так и основным источником подачи тепла в помещение. Его функциональные возможности вполне позволяют сделать теплым любое пространство без ограничений. Особенно подходит такой вид утепления для деревянных домов. У них обычно деревянное покрытие, под которое легко монтируются теплые системы.

Особенности обустройства, достоинства

Многие давно оценили все достоинства электрического пола, установив его в своих домах. Он доступен всем, а эксплуатационные данные позволяют во многом сэкономить средства, отказавшись от других способов подачи тепла. Этот пол успешно заменяет все другие виды, делает дом теплым и комфортным для проживания. С ним приятно просыпаться по утрам, не приходится ежиться, вставая с постели. Путем нехитрого управления можно включить подачу тепла, регулировать его поступление в определенные часы либо круглосуточно. Специальный термостат поможет в управлении, на нем выставляется любой необходимый режим. Такой способ заметно повышает уровень комфорта в доме и в каждом из отдельно взятых его помещений.

Система теплого пола используется по-разному. Ее можно установить как самостоятельный объект, который один будет служить источником тепла. Но также эту систему можно обустроить в паре с привычной для всех центральной системой отопления. Пол на электричестве помогает во многих моментах жизни. Он убирает сырость, таким образом предотвращает появление плесени в помещении. По полу можно ходить босиком в холодный сезон, что для многих довольно комфортно.

Установленные по всей площади пола теплые полы сделают комнату более приятной для пребывания. Каждый ее участок будет равномерно прогрет и обеспечен теплом. Монтируют теплый пол и на определенных участках помещений, а именно там, где собирается больше всего сырости. Обустроить систему можно в любой из жилых комнат, в ванной, туалете. Установка на застекленных и присоединенных балконах, лоджиях является самым эффективным способом отопления на этих участках.

Рекомендации по выбору из существующих вариантов

Ввиду постоянной модернизации с каждым годом появляется все большее количество видов напольных нагревателей. Всем тем, кто решает проблему с обогреванием своего жилья приходится учиться разбираться во всех тонкостях и предлагаемых моделях электрических полов. Выбрать самостоятельно теплые полы для помещений в деревянном доме может каждый желающий. Для этого нужно овладеть хотя бы минимальной информацией о том, какие типа полов существуют, каким способом они монтируются и какие выгоды приносят своим обладателям.

Электрический теплый пол — качество и надежность

Прежде чем приступать к выбору именно электрической модели необходимо объективно оценить ситуацию с потреблением электроэнергии. По своей сути это изделие является скрытой электропроводкой. Теплые полы всех типов имеют свойство эффективно преобразовывать электроэнергию в тепловую. При процессе прогревания помещения до установленной температуры и отключения термостата потребляется достаточное количество электроэнергии. Через время датчик терморегулятора регистрирует падение температуры и снова срабатывает включение греющих элементов. Такая постоянная работа электросети порядком скажется на оплате за электроэнергию в конце месяца. Расход электричества полностью зависит от того, сколько длятся циклы включения, выключения нагрева. Дом можно протапливать как быстро, так и медленно. Все зависит от того как выставлен температурный режим нагревания.

Следует учитывать несколько критериев при выборе системы напольного обогрева:

  • его назначение;
  • длительность и надежность использования;
  • безопасность;
  • стоимость.

Помимо этих факторов также учитывается тепловая мощность, которая должна соответствовать размерам помещений для утепления.

Существует несколько типов полов на электричестве:

  • кабельные;
  • инфракрасные стержневые;
  • пленочные.

Все они имеют свои отличия и для правильного выбора надо иметь понятие о каждом.

Стандартная кабельная модель

Кабельный вариант представляет систему из резистивных одножильных, двужильных кабелей. Изделие лишено жесткости, вполне эластично, способно легко изгибаться и укладываться в несколько слоев. Следует учитывать, что двужильный кабель несколько дороже одножильного. У этого типа нагревательной системы свои особенности. Во время работы кабель производит тепло равномерно на всех участках, что способствует постоянной теплоотдаче. Это приводит к тому, что может возникать перегрев в одном месте, а в другом будет его не хватать. Регулировать теплоотдачу невозможно без терморегулятора, а также специального датчика к нему, который чувствителен к температуре.

Теплый пол TermoLand

Не так давно появился саморегулирующийся кабель. Плюс его, в отличие от резистивного, свойство подстраиваться под температуру окружающей среды. Этот кабель в то время, когда повышается температура на определенном участке, снижает теплоотдачу, а когда температура снижается, то происходит обратный процесс. Саморегулирующийся кабель не перегревается, устойчив к влажности и любым воздействиям внешней среды. Кабельная система имеет низкую стоимость, что является немаловажным плюсом при выборе именно ее.

Инфракрасные стержневые маты

Инфракрасные маты представляют скрепленные силовым кабелем карбоновые стержни. Стержни этой конструкции имеют свойство реагировать на внешнюю температуру. Реакция проявляется изменением собственной мощности и регулированием ее на каждом участке. Холодные места обогреваются интенсивнее, чем теплые. Эта особенность указывает на способность равномерно распределять тепло, экономит электричество.

Еще одним преимуществом эксплуатации этого типа можно назвать его универсальность. Изделие подходит для монтажа в любом месте, под любую нагрузку, а также на полы с перекрытиями из дерева. Стержни долговечны и совершенно безопасны, не имеют свойства перегорать, перегреваться. Эта разновидность устанавливается и долго работает на любом напольном покрытии.

Пленочная модель

Пленочные маты имеют наиболее тонкую структуру. Они очень удобны в установке, поверху можно укладывать разный настил. Использовать этот тип напольного обогрева возможно в любом помещении. Иногда его монтируют даже на стены, потолок и декорируют разными отделочными материалами. Пленку используют как самостоятельный элемент обогрева, так и совместно с системой отопления в виде добавочного средства. Это зависит от мощности выбираемого пленочного мата.

Пленочная модель выдерживает любые физические и механические нагрузки. Структура из параллельно соединенных нагревательных волокон, даже если ее повредить механически в одном месте будет продолжать работать на неповрежденных участках. Легкий монтаж и демонтаж этого типа теплые системы нагрева позволяет при необходимости переносить маты в любое другое место. Эта модель наиболее экономна по потреблению электричества.

profpoly.ru

Электрический теплый пол для деревянных домов

Отопление в деревянных домах отличается от способа обогрева монолитных бетонных конструкций. Основание домов крепится к лагам, все перекрытия основаны на элементах из дерева. При укладке пола и проведения отопления учитывается сама конструкция и материал, из которого она сделана. Утеплить такую конструкцию намного сложней, нежели чем бетонную.

Древесина не обладает хорошей теплопроводимостью, тогда как бетон отдает и аккумулирует тепло намного эффективней. В вязи с этим устанавливается теплый дополнительный элемент отопления. В последнее время большой популярностью пользуются теплые полы в качестве дополнительного оборудования. Среди них принято выделять водяные, электрические и инфракрасные способы утепления. Все они прекрасно дополняют деревянную конструкцию и значительно увеличивают степень обогрева в помещении.

Электрический теплый пол является оптимальным способом дополнения основного вида отопления. Он прекрасно справляется с задачей обогрева, экологичен и не требует особых навыков при укладке. Одним из главных его преимуществ является высокий показатель коэффициента полезного действия и контроль температурного режима в отдельных помещениях.

Таким образом, эти характеристики позволяют экономить электроэнергию. В помещениях, использование которых нечастое, можно установить минимальную температуру нагрева и наоборот. Еще одним существенным преимуществом считается отсутствие влияния отопления на уровень влажности.

Максимально комфортная температура и достаточный уровень влажности – преимущество электрических полов. Установка дополнительного отопления не сложная. Однако следует учитывать строительные нормы по укладке электрического пола и правила безопасности по установки электрооборудования.

Система отопления, основанная на электрических кабелях, обладает множеством положительных характеристик. Однако и у нее есть свои недостатки. Их немного, но они весьма значительны – расход электроэнергии и опасность возникновения замыканий, что может привести к пожару в деревянной конструкции.

Последний недостаток легко компенсировать с помощью грамотной изоляции соединительных элементов и соблюдением всех норм безопасности по установке электрооборудования. В остальном система теплых полов, питающаяся электроэнергией, не имеет недостатков.

Виды теплых электрических полов

Дополнительная система отопления включает в себя следующие типы:

  • Электрические полы
  • Инфракрасные системы отопления

Первый тип полов подразделяется в зависимости от вида кабеля и его комплектации. Система отопления может быть представлена в виде одиночного кабеля, который укладывается по площади. Существует более удобная конфигурация кабеля в виде специальных матов, на которые уложен элемент нагревания с оптимальным шагом. Использование матов намного удобней в монтаже. Их следует просто расстелить на подготовленной поверхности и подсоединить.

Элемент нагревания уже уложен на безопасную основу, не нужно продумывать дополнительные меры защиты. Виды первого типа полов подразделяются не только по типу готовности, но и по виду кабелей. Различают два основных вида нагревателей – резистивные кабели и саморегулирующие. Резистивные нагреватели делятся на кабели с одной и двумя жилами. Их устройство включает в себя нагревательный элемент, покрытый специальной оплеткой. Ее функция заключается в заземлении и защите от магнитных полей.

Кабель может быть изолирован стекловолокном и специальной фольгой. Это придает ему большую прочность и возможность предотвращения распространения электромагнитных волн. В строительстве предпочитают укладывать полы с двужильным резистивным кабелем, так как он считается более безопасным и приемлемым по цене.

Саморегулирующие кабели мало чем отличаются от резистивных двужильных. У них есть одно немаловажное преимущество – при недостаточном контакте с поверхностью, они не перегреваются. Характеристики кабеля следует обязательно учитывать при выборе системы отопления пола. От этого может зависеть безопасность конструкции и ее эффективность.

Электрические полы отличаются своей простотой в установке. Однако не стоит забывать о нормах и правилах безопасности устройства электрооборудования.

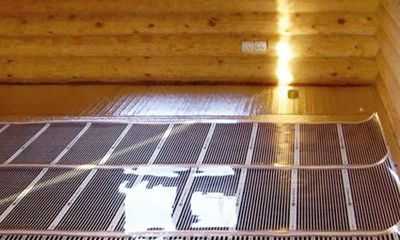

Электрический тип отопления – инфракрасное пленочное

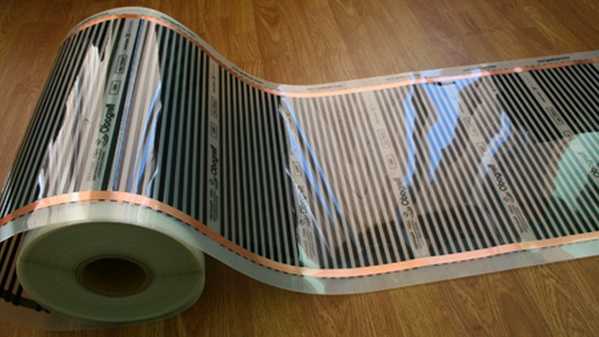

Этот электрический тип теплого пола представляет собой пленочный материал, в поверхность которого установлен токопроводящий элемент. Материал характеризуется высоким изоляционным качеством. Он считается абсолютно безопасным и может использоваться, как теплый элемент отопления в деревянных конструкциях без опаски.

Если теплый пол стелить на все поверхности, он сможет заменить основное отопление. Пол обладает еще одним существенным преимуществом – при поломке одной секции материала, остальные работают без изменений.

Таким образом, колебания температуры исключаются. Теплый инфракрасный пол очень легко монтировать, вся конструкция уже готова к использованию. Нужно лишь расстелить пленку и подсоединить к главному узлу подачи тока. Срок эксплуатации такого пола рассчитан на длительное время. Более того, его легко демонтировать, если вдруг понадобиться его замена.

В зависимости от выбранного типа отопления, начинается монтаж самой системы «теплый дополнительный обогрев». Перед тем как устанавливать отопление, следует сделать расчеты энергопотерь. Это поможет определиться с мощностью установки. Все эти моменты важно учитывать, так как от этого зависит безопасность функционирования электрического пола в доме. Следуя все нормам, правилам и корректным расчетам, теплый пол станет выходом из положения в плохо прогреваемом доме. Он будет абсолютно безопасным и эффективным элементом отопления.

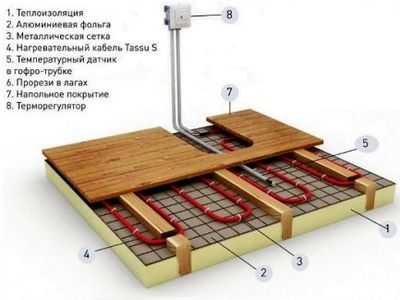

Теплый пол и его монтаж в доме

Прокладка пола в доме зависит от выбранного типа системы. Если планируется укладывать одиночный кабель, не на мате, то схема укладки будет следующая:

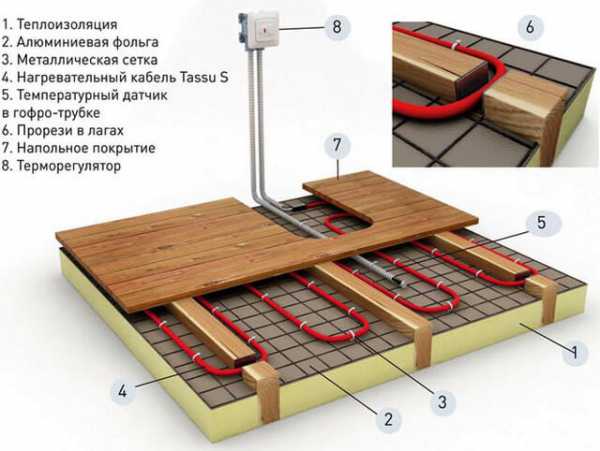

  1. Прежде всего, укладывается слой гидроизоляции и теплоизоляции. Затем следует этап наложения алюминиевой фольги. Эти слои необходимы в качестве основы под пол с одиночным кабелем.

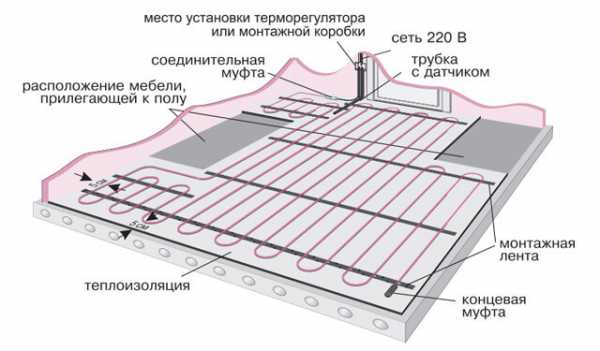

  2. Отметьте места расположения мебели, так как кабель не должен попадать под их установку. Это может привести к перегреву нагревательного элемента.
  3. Далее следует вырезать специальные прорези в лагах для прохождения в них кабеля. Места пазов обрабатываются металлическими пластинами во избежание перегрева лаг и дальнейшего тления основания. Также необходимо пропитать все деревянные элементы специальным пожаростойким смазочным материалом.

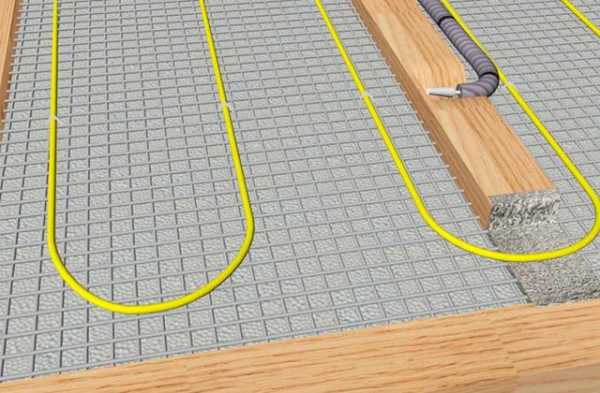

  4. К брусьям крепится металлическая сетка, которая будет служить основанием для прокладки кабеля. Он крепится к сетке специальными креплениями, обычно входящими в комплект с кабелем.
  5. Следующим этапом станет вывод датчика регулировки температуры. Он, как правило, помещается в гофрированную трубку. Таким же образом выводится и кабель питания.
  6. После укладки нагревательного кабеля следует проверить сопротивление токопроводящих жил специальным устройством – мультиметром. Проверив оборудование, можно приступать к укладке чистового напольного покрытия.

При укладке электрического пола соблюдайте правила безопасности установки и эксплуатации теплых полов.

Монтаж инфракрасного пола в доме

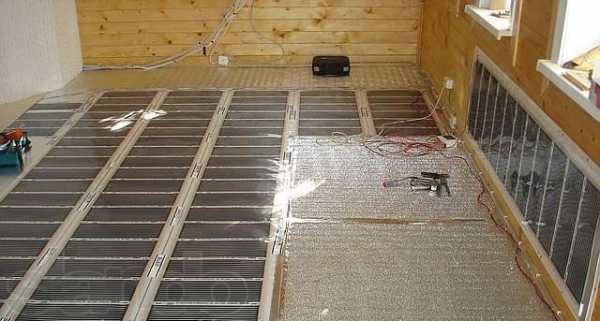

В отличие от системы с кабелем, инфракрасный пол представляет собой сплошное пленочное основание, в которое встроено нагревательное оборудование в виде тонких пластин. Монтируется теплое основание на чистовое покрытие. На нем не должно быть никаких выступов, острых образований и других дефектов, которые могут повредить мат. При монтаже матов следует быть предельно осторожным, дабы не повредить их поверхность. В остальном укладка такого пола намного проще, чем монтаж нагревательного кабеля. Общая схема монтажа выглядит следующим образом:

  1. Следует очистить поверхность от бугров и неровностей. Проверьте основание на предмет острых выступов. Они могут легко повредить мат.
  2. Далее следует расположить мат на поверхности. Места установки мебели отмечаются заранее. Под ними отопление не проходит. Маты разрезаются в местах, обозначенных «ножницами». Разрез в других участках матов запрещен, так как он может повредить главное наполнение мата.
  3. Крепится основание мата на клей или гвозди в зависимости от типа. Иногда они крепятся на самоклеющуюся основу. После установки необходимо проверить сопротивление токопроводящих секций.
  4. Следует вывести холодный кабель по направлению к терморегулятору. Специалисты советуют прятать кабель в стене. Затем вся конструкция заливается специальным раствором или плиточным клеем. Заливаются не только маты, но и кабель с муфтой. После просыхания, вновь проверяется работоспособность системы.

В процессе установки следует постоянно проверять токопроводящие жилы на предмет повреждения или других неполадок. Когда пол уже готов необходимо проверить терморегулятор и счетчик автоматического отключения системы. Установите температуру и подождите срабатывания автоматического отключения при превышении параметров заданной температуры.

По мере эксплуатации следует обязательно проверять системы электрического отопления. Постоянный мониторинг позволит избежать коротких замыканий и других неполадок в системе. Однако такие неприятности случаются очень редко. Если дому больше 10 лет, перед установкой теплого пола проверяется вся электрическая цепь. При необходимости электропроводка заменяется новой. Устанавливать теплый пол в деревянном доме со старой проводкой не просто не рекомендуется, но запрещается согласно нормам безопасности эксплуатации электрооборудования. При расчетах мощности системы следует учитывать ее норму – не более 80 Вт/1 м². Превышение нормы приведет к возгоранию окружающих деревянных элементов. Соблюдение основных правил необходимо для безопасного функционирования систем теплого пола.

Установка электрических полов в доме не отличается особой сложностью технологического процесса. Главным в укладке полов является соблюдение норм безопасности и следование инструкциям изготовителя. Отопление деревянных домов с применением дополнительных элементов нагрева считается эффективным и безопасным.

doctorpol.ru

Электрический теплый пол для деревянных домов: монтаж на деревянное основание

Несмотря на тот факт, что сама конструкция деревянного дома изначально предполагает максимальный уровень сохранения тепла, отопление помещений такого объекта необходимо для создания комфортной атмосферы и недопущения отсырения древесины. Оптимальным вариантом для обеспечения обогрева деревянного дома будет электрический теплый пол, а его использование может быть как в качестве основного источника отопления, так и в качестве дополнительного. Это позволяет существенно экономить полезную площадь помещений, обеспечивает равномерное отопление, а отдельные виды, такие как инфракрасный теплый пол, вовсе не требует проведения цементных работ в доме. Монтаж и укладка электрического теплого пола относительно просты и не требуют специальных навыков или умений.

Современный рынок подобного оборудования представлен несколькими разновидностями устройства электрического теплого пола, а именно:

  • Инфракрасный (ИК) теплый пол;
  • Отопление с использованием стержневого принципа нагрева пола;
  • Отопление с использованием кабельного принципа нагрева пола.

Перечисленные разновидности систем обогрева допускают возможность укладки на деревянные детали и элементы конструкции дома. При этом основание пола должно быть обработано специальными веществами, препятствующими горение. Рекомендации специалистов относительно преимущественного использования того или иного типа сходятся к одному, что лучшим вариантом по показателям эффективности и энергозатратности будет инфракрасный теплый пол, обеспечивающий полноценное отопление в доме. Более того, система ИК полов удобна в монтаже, для нее не требуется заливать бетонную стяжку.

Подготовительные работы и монтаж

Подготовительные работы перед укладкой системы заключаются в том, что основание очищается от пыли и строительного мусора, тщательно заделываются щели и трещины шпатлевкой или монтажной пеной. Древесина может быть обработана специальными веществами против воспламенения, образования грибка и плесени и т. п. После этого следует удалить излишки застывшей пены и приступить к непосредственной сборке нагревательных элементов. Укладка и монтаж электрического обогрева пола требует предельной осторожности при обращении с изделием, поскольку небольшое повреждение может привести к выходу из строя всей системы.

Монтаж стержневого и кабельного пола предусматривает наличие направляющих деревянных брусков. Между ними осуществляется укладка термоизоляционного фольгированного материала и нагревательных элементов. Поверх утеплителя осуществляется монтаж металлической сетки, на которой и будут впоследствии расположены нагревательные элементы. Их монтаж заключается в креплении к металлической сетке специальными зажимами. Отдельные секции системы обогрева, разделенные деревянными направляющими, соединяются через специально вырезанные в брусьях отрезках. На торцы направляющих брусьев укладывается половая доска или другой тип напольного покрытия. Воздушная подушка обеспечивает равномерное прогревание всей площади пола и служит эффективным экраном для нагрева всего дома.

Инфракрасный теплый пол более прост в укладке, а его эффективность и рациональность использования оценили многие владельцы деревянных домов, отопление которых основано на подобной схеме. Монтаж ИК теплых полов не требует обустройства бетонной стяжки, элементы системы могут укладываться непосредственно под чистовое напольное покрытие (ламинат, паркетную доску и т. п.). Инфракрасное излучение не представляет угрозы здоровью человека и может использоваться с различными типами напольного покрытия. Отличительной особенностью этой системы является тот факт, что инфракрасное излучение нагревает не воздух, а конкретный объект. Помимо обустройства ИК теплых полов, в деревянном доме можно сделать и полноценное инфракрасное отопление. Для этого, ИК пленку нужно уложить и на другие поверхности.

Особенности использования и монтажа теплого пола в деревянном доме

h3_2

Использование электрических систем в деревянных домах должно отвечать правилам и нормам противопожарной безопасности. Производители таких систем обогрева при укладке на деревянное основание рекомендуют использовать автоматические регуляторы температурного режима. Это позволит исключить возможные перегревы отельных участков и избежать воспламенения.

Монтаж нагревательных элементов должен предусматривать равномерное отопление по всей площади помещения. Также не рекомендуется укладка конструкции ИК обогрева в местах, где запланировано размещение мебели или тяжелых элементов дизайна. Это позволит не только избежать возможного передавливания отдельных участков системы ИК обогрева, но и сэкономить на полезной площади нагревательной системы.

Отопление дома с использованием электрической системы обогрева пола выгодно отличается от традиционных магистральных конструкций водяного отопления, а при правильном расположении и дополнительной термоизоляции, они могут полноценно заменить любой тип обогрева.

domotopim.ru

варианты устройства и монтажа, фото

В деревянном доме можно установить электрический теплый пол. Эта система потребляет относительно мало электроэнергии. При этом качество обогрева в этом случае будет гораздо выше, чем при использовании конвекторов, батарей и прочей подобной техники. Как установить теплый электрический пол в деревянном доме, будет подробно рассмотрено далее.

Особенности обогрева

Многие хозяева частных домов и квартир уже смогли оценить преимущества обогрева помещений при помощи теплого пола. Существует множество разновидностей подобных систем. Теплый электрический пол в деревянном доме (фото представлено далее) требует придерживаться определенной методики монтажа. Ее указывают в инструкции производители подобных систем.

Чаще всего в деревянном доме нагревательные элементы монтируют без стяжки. Это значительно облегчает процедуру укладки. Справиться с такой работой можно буквально за час. Создание слоя стяжки имеет ряд недостатков. Из-за нее уровень пола приподнимается минимум на 10 см, а то и еще больше. При этом стяжка долго прогревается. Порой для того, чтобы система смогла обогреть помещение, требуется больше суток.

Монтаж без стяжки имеет массу преимуществ. Систему после монтажа можно будет эксплуатировать сразу. Не нужно ждать, пока слой цементного раствора высохнет. Пол нагревается буквально за полчаса. Это особенно нравится хозяевам, которые бывают в загородном доме периодически, например, приезжают отдохнуть на выходные.

Разновидности систем

Сегодня в продаже представлен большой выбор нагревательных систем для обустройства теплого пола. Они могут значительно отличаться принципом своей работы. Следует ответственно подходить к выбору теплого электрического пола, способа монтажа. В деревянном доме без стяжки можно монтировать провод и пленку. Это два основных типа систем, которые сегодня применяются в ходе обустройства отопления.

Кабель, представленный в продаже, может быть резистивным и саморегулирующимся. Первый вариант стоит гораздо дешевле. Он имеет одинаковую температуру по всей длине. Саморегулирующийся провод является более сложным устройством. Его стоимость довольно высока. Его применяют для обогрева пола крайне редко. Чаще саморегулирующийся провод приобретают для обогрева труб, водостоков.

Пленка отличается доступной стоимостью. При этом ее монтаж не вызывает сложностей у покупателей. Эту систему можно смонтировать быстро и просто. При этом качество обогрева будет высоким. Для монтажа без стяжки в деревянном доме эта система подходит больше.

Особенности провода

Теплый электрический пол в деревянном доме без стяжки иногда монтируют при использовании резистивного провода. Так как это изделие отличается одинаковой температурой нагрева по всей длине, у него есть ряд требований к монтажу. Дело в том, что этот тип систем больше подходит для установки в стяжку. Он требует, чтобы среда, которая его окружает, была идентичной на всех участках.

Если осуществить монтаж провода без стяжки, он будет в некоторых местах соприкасаться с воздухом, а в некоторых с твердыми предметами (основание пола, лаги). Из-за этого он будет нагреваться неравномерно. Подобное обстоятельство со временем приводит к перегреву системы и выходу ее из строя.

Чтобы решить эту проблему, необходимо приобретать специальные утеплительные материалы, которые имеют вырезы для провода. В этом случае нагревательный элемент будет плотно прилегать к основе. Сверху на нем будет деревянное покрытие (ламинат, ДСП и т. д.). Это позволяет системе не перегреваться и работать долгое время.

Пленка

Теплый электрический пол в деревянном доме без стяжки лучше монтировать при использовании инфракрасной нагревательной пленки. Это особый тип системы. Ее толщина минимальна. Нагревательным элементом в данном случае выступает специальная карбоновая паста. По ней подается электрический ток. Из-за этого вырабатывается особый тип энергии. Такие лучи принадлежат инфракрасной части спектра.

Паста находится между двумя листами пленки. Она заламинирована в них. При этом тепло, которое производит подобный нагревательный элемент, не нагревает воздух. Оно воздействует на окружающие предметы. Нагревается деревянная поверхность пола. Этот тип обогрева гораздо эффективнее, чем провод, если планируется делать сухой монтаж.

Пленка разрезается в определенных местах (указано производителем). В комплекте поставляются специальные клипсы и провода, которые позволяют смонтировать систему.

Альтернатива

Если хозяева деревянного дома не желают монтировать нагревательную систему в стяжку или непосредственно под деревянное покрытие, они могут выбрать теплый электрический пол в деревянном доме под плитку. На сегодняшний день это один из лучших вариантов подобных систем.

Нагревательным элементом в этом случае также будет провод. Но он будет тоньше, чем система под стяжку. Такой провод может поставляться в бухтах определенной длины или на сетке из полимерного материала (мат). Второй вариант проще в монтаже. Мат раскатывают, а на нем с определенным шагом разложен нагревательный провод. Если же хозяева дома приобретают провод в бухте, его потребуется самостоятельно разложить по поверхности пола. Стоимость нагревательных матов выше, чем у провода, намотанного на катушку.

Представленная система монтируется в слой плиточного клея. При этом не потребуется создавать толстый слой стяжки. Этот вариант подойдет для обогрева кухни, санузла и прихожей. Под ламинат проще смонтировать пленку.

Мощность

Немаловажным показателем при выборе обогревательной электрической системы является ее мощность. Нужно правильно рассчитывать этот показатель, чтобы система смогла обогреть помещение. Следует отметить, что в комнатах, где напольным покрытием будет ламинат, нужно покрыть нагревательной системой не менее 80 % полезной площади. Под мебелью пленку или провод не раскладывают. В противном случае нужно установить в комнате дополнительный радиатор.

Нагревательный провод, который монтируется в плиточный клей, позволяет создать в помещении автономное отопление, если он покрывает 70% площади.

Мощность у кабеля и пленки неодинаковая. Один метр квадратный провода в среднем потребляет 150 Вт. Пленка же обогреет напольное покрытие до такой же температуры, только если ее мощность будет выше. Поэтому пленка имеет мощность в среднем 220 Вт/м².

Под деревянное покрытие допускается укладывать провод мощностью 130 Вт/м². Это дополнительное отопление. Подобные системы не способны самостоятельно обогреть помещение. Они предназначены для комфорта. Обогреть помещение может провод, который был смонтирован в плиточный клей под плитку. Какой электрический теплый пол выбрать под плитку? Мощность системы должна составлять 150-180 Вт/м².

Расчет

Чтобы рассчитать, какой теплый электрический пол в деревянном доме сможет соответствовать потребностям хозяев, нужно выполнить правильный расчет. Так, нужно обогреть комнату площадью 20 м².

Если будет применяться пленочный теплый пол, для создания автономного отопления нужно покрыть нагревательным элементом площадь 80 %. В этом случае достаточно будет приобрести пленку размером 16 м². Ее суммарная мощность будет составлять:

16 * 220 Вт = 3,5 кВт.

Для этого же помещения можно приобрести провод для дополнительного отопления. В этом случае его укладывают на площадь 50 % комнаты (10 м²). Суммарная мощность такой системы составляет:

10 * 130 Вт = 1,3 кВт.

Если же нужно смонтировать провод под плитку и сделать основное отопление при помощи электрического теплого пола, нужно обогреть 70 % комнаты (14 м²). В этом случае общая мощность системы составляет:

14 * 150 = 2,1 кВт.

Проводные системы выгоднее, чем пленка. Но их нежелательно монтировать без раствора. Поэтому выбор нужно делать в соответствии с типом напольного покрытия.

Отзывы о производителях пленки

Выбирая нагревательную систему, нужно рассмотреть отзывы покупателей и экспертов. Сегодня в продаже представлен большой выбор пленочных инфракрасных систем. Согласно отзывам, теплый электрический пол под линолеум, ламинат, ДСП высокого качества производит отечественная компания «Теплолюкс». Стоимость продукции будет на порядок ниже, а качество остается неизменно высоким. Этот производитель успешно конкурирует с брендами Южной Кореи, Китая и США.

Отзывы о производителях кабеля

Рассматривая отзывы о теплых электрических полах в деревянном доме, стоит отметить, что качественные системы производят отечественные и зарубежные компании. Долговечный, надежный и эффективный кабель выпускают следующие производители:

  • Ensto (Финляндия).
  • Davi (Дания).
  • Nexans (Норвегия).
  • «Теплолюкс» (Россия).

Стоимость продукции этих производителей разная. Однако качество у перечисленных систем идентичное. Поэтому многие наши соотечественники выбирают теплый пол российского производства.

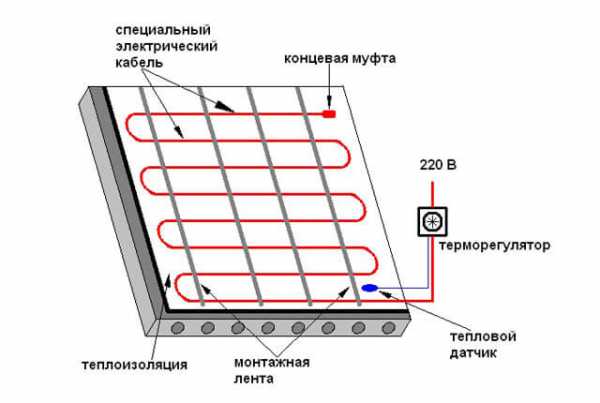

Установка кабеля

Установка электрического теплого пола в деревянном доме выполняется в соответствии с правилами безопасности и инструкцией производителя. Если планируется монтировать кабель в плиточный клей, нужно подготовить основание. На него укладывают слой теплоизоляции. Лучше выбрать для этих целей пенополистирол.

Предварительно в стене нужно сделать штробу и углубление для установки терморегулятора. Без него теплы пол не монтируют. От терморегулятора к полу будет подходить датчик. Он должен находиться в гофротрубе.

Когда утеплитель будет смонтирован, на него на специальные металлические фиксаторы или при помощи специального скотча укладывают провод. Шаг между витками тонкого кабеля должен составлять от 7 до 10 см. В утеплителе делают углубление, в которое укладывают гофротрубу с датчиком от терморегулятора.

После этого укладывают плитку как обычно. Слой раствора должен составлять 5-8 мм. Спустя неделю систему можно будет эксплуатировать по назначению.

Монтаж пленки

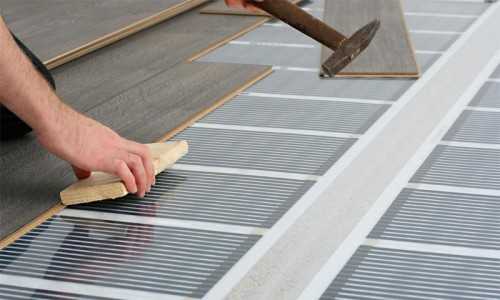

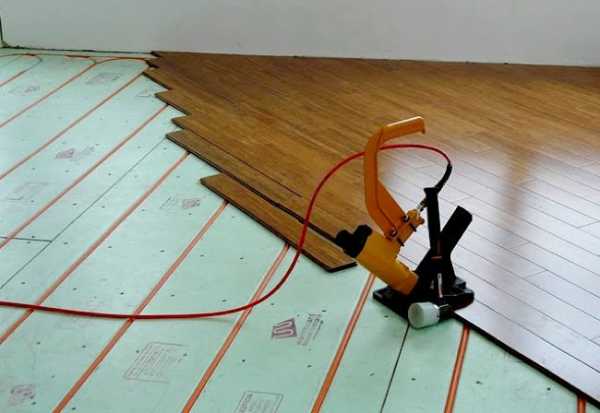

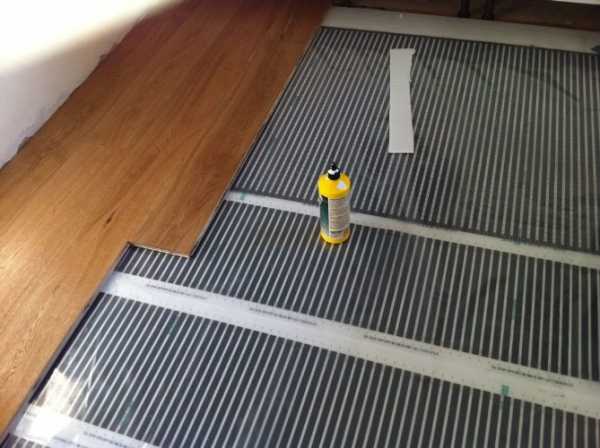

Теплый электрический пол в деревянном доме можно монтировать под ламинат, линолеум, паркет и прочие подобные покрытия. Инфракрасная пленка в этом случае подходит идеально. Нужно подготовить в стене штробу для терморегулятора. На чистый пол укладывают подложку под ламинат. На нее раскладывают пленку.

Далее нужно подвести к ней провод. В комплекте поставляются специальные металлические зажимы. В них вставляют провод и прокусывают с двух сторон пленку. Эта процедура подробно рассмотрена в инструкции производителя. После этого места соединений изолируют специальным битумным веществом. Сверху его закрывают пластиковыми колпаками.

В подложке под местами соединения пленки с проводом вырезают углубления. Никакие элементы системы не должны возвышаться над поверхностью подложки. Далее в подготовленную штробу укладывают датчик от терморегулятора. Сверху на нагревательную систему монтируют ламинат, линолеум или иное подобное покрытие. Систему можно использовать сразу же после установки.

Рассмотрев особенности установки теплого электрического пола в деревянном доме, можно выбрать оптимальную систему и смонтировать ее самостоятельно.

fb.ru

Теплый пол в деревянном доме: электрический или водяной?

Теплый пол в деревянном доме – неотъемлемый атрибут на любой даче. Многие владельцы частных домов задаются вопросом, как утеплить пол, чтобы он был долговечным, ровным и соответствовал всем экологическим нормам.

Нужен ли черновой пол

Многие строители придерживаются мнения, что черновое основание должно обязательно присутствовать. В качестве черновых покрытий часто используют листовые материалы из ДСП или фанеры. Иногда можно применять обычные доски, которые будут уложены на лаги своими руками. Такое черновое основание нужно для того, чтобы равномерно распределить нагрузку.

Прежде всего, вы должны тщательно продумать вентиляцию подпола. Она должна быть такой, чтобы доски не прогнивали и не впитывали излишнюю влагу. Вентиляцию легко оборудовать путем просверливания нескольких отверстий в стыковых углах.

Круглые отверстия должны быть выполнены над уровнем пола примерно на 6-8 см. Это делается для того, чтобы избежать попадания влаги в подпольное покрытие. Иногда целесообразно сделать вентиляционные отверстия в плинтусах.

Не стоит забывать о том, что нужно хорошо гидроизолировать фундамент жилища своими руками. Это можно сделать с помощью специальной отмостки либо рубероида. В наши дни многие строители для гидроизоляции используют обмазочные материалы.

После того, как вы гидроизолировали фундамент, обработайте с помощью антисептических составов нижние венцы, лаги и доски чернового покрытия. Это позволит защитить подпольное покрытие от образования грибка.

Укладку чернового покрытия можно производить несколькими способами:

  1. На балочные заплечья.
  2. На черепные брусья, которые должны быть прибиты к краям балок.
  3. На специальные Н-образные пазы.

В качестве утеплителя лучше всего использовать минеральную вату. Она не вызывает аллергических реакций, не горит и достаточно прочная. От пенопласта и пенополистирола лучше отказаться, так как он склонен к механическим разрушениям и легко воспламеняется.

Минеральная вата не вызывает аллергических реакций, не горит и достаточно прочная.

Какая система лучше: электрическая или водная

При рациональном использовании практически любая система «теплый пол» позволяет сэкономить значительные финансовые средства в отопительный сезон. Также полный отказ от монтажа труб, батарей и других нагревательных устройств позволяет сэкономить место.

Для деревянных домов используется два типа материала в качестве перекрытий: бетонные плиты и деревянные балки. Чаще всего применяют вторые, так как они не снижают теплотехнические характеристики деревянных строений. Кроме того, они не нуждаются в увеличении несущей способности фундамента.

Оба типа перекрытий совместимы с двумя типами теплых полов. В деревянных домах может быть установлена металлопластиковая трубопроводная (водяная) и токопроводящая системы.

Большинство владельцев предпочитают вторую, так как она проще в монтаже. Металлопластиковые трубы, как правило, устанавливают под плитку в перекрытиях ванной комнаты.

Но, несомненно, только электрический теплый пол по деревянным лагам при грамотном монтаже обеспечит комфортные условия и хорошие теплопроводные характеристики.

Электрическая система

Перед установкой токопроводящей системы в деревянном доме следует придерживаться следующих правил:

  1. Укладку с помощью нагревательного кабеля нужно проводить равномерно по всему периметру комнаты.
  2. Термостат – устройство, оснащенное специальными датчиками температуры и воздушной подушкой, полностью исключит вероятность воспламенения всей обогревательной системы.

    Термостат исключит вероятность воспламенения всей обогревательной системы

  3. Не стоит пренебрегать гидроизоляцией даже под ламинат или линолеум.
  4. В зависимости от твердости и свойств материала, из которого изготовлен пол, будет меняться удельная мощность всей теплосистемы (например, на подогрев дерева требуется больше тепла, чем на плитку, ламинат, ковролин или линолеум).
  5. Нельзя устанавливать электрические кабели в местах, где есть тяжелые предметы мебели.
  6. Крайне нежелательно устанавливать электрические системы поверх синтетических или ковровых покрытий, так как они будут выполнять функцию теплоизоляции и не дадут теплу проникать в полном объеме.

Как правильно проложить электрическую систему подогрева

Порядок установки электрического подогрева следующий:

  1. Прежде всего, необходимо очистить перекрытие от пыли и грязи.
  2. После этого произвести шпатлевку щелей и микротрещин. Помните, что монтажная пена не подходит для системы «теплый» пол, так как она имеет высокие теплоизоляционные показатели.
  3. Затем установите направляющие брусья. Их необходимо прикрепить к черновому покрытию с помощью саморезов.
  4. Далее приступайте к укладке теплоизоляционного материала. Чаще всего применяется пенофол. Материал необходимо положить строго между опорными брусьями.
  5. После этого установите оцинкованную сеть.
  6. Затем параллельно направляющим брусьям уложите силовой кабель и элементы электропола. Он должен находиться на расстоянии примерно в 10-15 мм.
  7. В точках, где кабель будет пересекаться с опорными брусьями, изготовьте пропилы. В каждый из них уложите металлическую фольгу.
  8. Далее можно прикрепить кабели к брусьям. Это можно сделать с помощью монтажной ленты. Если вы хотите прикрепить кабель к оцинкованной сетке – воспользуйтесь хомутами.

После всех проделанных операций можете приступать к укладке чистового пола. Чаще всего его изготавливают из бревен и бруса с применением специальных фрезерованных досок, которые оснащены системой «шип-паз». Минимальная ширина чистового материала должна составлять не менее 10 см и не более 15 см.

Фрезерные доски, которые имеют продольную выему на нижней поверхности, обеспечивают циркуляцию воздуха. Укладку чистового покрытия можно производить с помощью шпунтованных досок с фальцем. Если вы сомневаетесь в своих силах – можно использовать фрезерованные пиломатериалы.

Как устанавливать водные полы

Такая система обогрева считается многими ведущими специалистами самой удачной. Водяная система состоит из металлопластиковых труб, которые необходимо уложить на поверхность чернопола. По трубам циркулирует вода, которая собственно и отдает тепло.

Преимуществом данной системы обогрева является прогревание всей поверхности основного напольного покрытия. Способов монтажа водяного обогрева существует несколько, среди них самые популярные это «улитка» и «змейка».

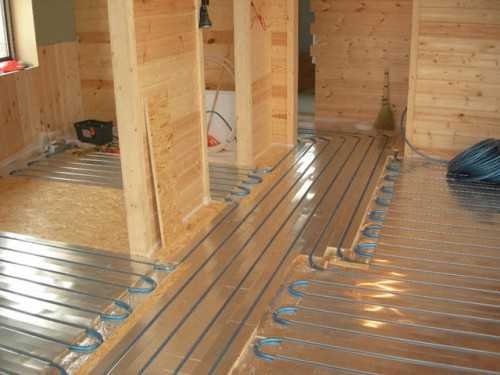

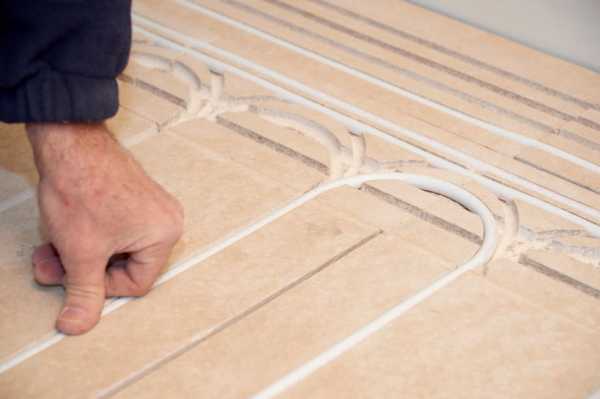

Для монтажа водяного теплого пола по деревянным лагам используются модули из ДСП. Они, как правило, заранее отфрезерованы. Шаг между модулями будет различаться, в зависимости от теплоотдачи системы. Набор для укладки по деревянным лагам включает в себя:

  • модули с каналами;
  • металлические пластины;
  • крепежи;
  • трубы.

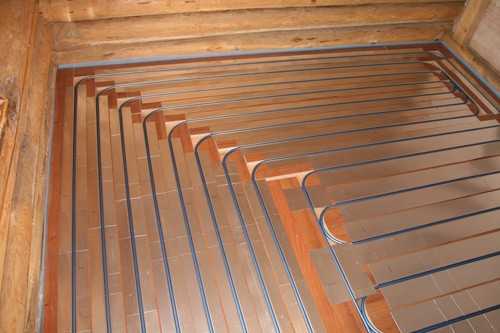

У модульного настила из ДСП есть существенный недостаток – это его стоимость. Поэтому можно использовать реечный вариант. Он подразумевает формирование каналов путем набивки реек. Для их изготовления можно использовать обрезную строганную доску или влагостойкую фанеру. Иногда можно воспользоваться специальной плиткой. Жесткие стальные элементы в реечной конструкции будут служить дополнительным выравнивающим слоем. Такое использование пластин позволит увеличить шаг монтажа и полностью отказаться от различных черновых опор.

Как производится монтаж системы на реечном полу

Перед непосредственным сооружением системы «теплый пол» необходимо удостовериться в качестве всех элементов. Желательно разобрать половицы и осмотреть лаги на наличие дефектов. Если вы обнаружили, что конструкция плохо утеплена к балкам и лагам – можно прибить бруски и проложить утеплитель. Далее необходимо постелить изоляционный материал с нахлестом. Чаще всего используют полиэтилен. Затем изоляционный материал нужно прикрепить по всему полу с помощью демпферной ленты своими руками.

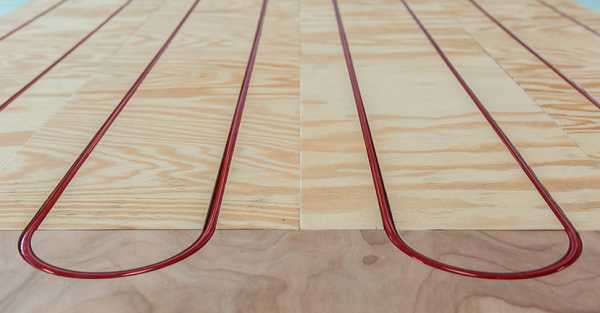

Самым простым способом укладки является «змейка»:

  • Для нее нужно отметить места для подводки труб и регулировочного оборудования.
  • После этого вычертите расположение направляющих. Шаг между рейками должен составлять 160-290 мм. Трубы для водяной системы обогрева лучше приобрести гофрированные. Их диаметр должен составлять не более 17 мм.

После того, как вы подготовили рейки – приступайте к монтажу:

  1. Для начала нужно положить направляющие.
  2. После этого закрепите их к черновому покрытию. Помните, что углы реек в местах поворота нужно обязательно скруглить.
  3. Затем в полученные каналы уложите фольгу.
  4. Далее приступайте к укладке трубопровода. Не забывайте прикреплять его с помощью металлических пластин к черновому покрытию.
  5. После установки трубопровода подключите систему к отопительному контуру. Не забудьте произвести опрессовку.
  6. В конце уложите линолеум, ламинат, ковролин или плитку.

В заключение отметим, что изготовление теплового пола своими руками – достаточно трудоемкий процесс. В качестве системы теплый пол в деревянном доме рациональнее использовать электрический подогрев, так как он прост в монтаже и потребляет мало энергии.

klivent.biz

Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

jelektro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
