Теплый пол на лоджии как сделать: Теплый пол на лоджии и балконе

Содержание

варианты обустройства и пошаговые инструкции


В качестве источника тепловой энергии для лоджии используются различные обогревательные системы, монтируемые  преимущественно в пол. Они позволяют поддерживать оптимальный температурный режим, формировать максимально благоприятные условия.

Существует несколько вариантов обустройства напольного отопления. Чтобы сделать правильный выбор, необходимо сопоставить плюсы и минусы каждого решения.

Мы подскажем вам, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также приведем пошаговую инструкцию по монтажу отопительной системы.

Содержание статьи:

Обогревательные системы для лоджии

Существует несколько видов обогревательных систем, устанавливающихся в пол, и использующихся для утепления балкона и лоджии.

Все устройства относятся к ::

  • нагревательные маты;
  • нагревательные двужильные кабеля;
  • инфракрасная экранированная пленка.

Рассмотрим системы более подробнее.

Галерея изображений

Фото из

Зона отдыха в застекленной лоджии

Помещение для устройства зимнего сада

Организация детской на обустроенной лоджии

Комната отдыха в офисном здании

Теплые полы при проведении перепланировки

Круглогодичное использование помещений

Теплый пол вместо радиаторов

Место для работы и уединения

Нагревательные маты и их виды

Одними из наиболее востребованных и бюджетных систем являются нагревательные маты. Собой они представляют единый нагревательный кабель, волнообразно крепящийся к специальной сетке из прочного стекловолокна. Приборы относятся к классу систем с кабельным отоплением, их монтаж осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей кабель армирующей сетки обычно составляет 50 см

В качестве источника тепла выступает одно- либо двужильный кабель. Его диаметр варьируется в диапазоне 2.5-4.5 мм. Для работы матов необходим источник питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Выпускаемые промышленностью нагревательные маты подразделяются на две группы.

Разделяются они по типу кабеля на:

  • одножильные;
  • двужильные;

Одножильные системы. Их особенность заключается в том, что их необходимо укладывать так, чтобы два конца были подключены к терморегулятору. Это существенно усложняет монтаж, поскольку требуется раскройка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не внедряют в помещения, где постоянно находятся люди.

Главным преимуществом обогревательного оборудования одножильного типа является его невысокая цена, возможность внедрения в ванной, туалете, кухонном помещении

Двужильный мат – усовершенствованная модификация одножильного. Здесь, кроме нагревательной жилы, присутствует электрический кабель. Его внедрение в конструкцию позволяет один конец подключить к терморегулятору, а другой – спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Мат двужильного типа практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно внедрять не только в пол балкона, но и в любом другом помещении в качестве источника дополнительного тепла.

Нагревательные маты также отличаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, можно прочесть ниже.

И одножильные, и двужильные маты надежны, способны безупречно служить долгие годы. Обычно одножильные модификации тоньше двужильных, имеют большую мощность, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

  1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
  2. Система экономична, рационально расходует электричество. Если на балконе присутствует мебель, то под нее маты не укладываются.
  3. Нагревательные маты отличаются простотой в установке. Единственный момент, который может вызвать сложность, – подключение системы к терморегулятору.
  4. Используются маты для обогрева в течение непродолжительного времени. На постоянную круглосуточную работу они не рассчитаны.

Поверх матов можно наносить плиточный клеевой состав и укладывать саму плитку. Выбор прибора происходит с учетом площади греющей поверхности, теплопотерь лоджии. Для монтажа на балконе нежелательно брать длинный мат, поскольку прибор нельзя укорачивать.

Уменьшить получится лишь холодные концы, поэтому для балкона подобрать необходимо устройство, максимально соответствующее площади пола.

Галерея изображений

Фото из

Компоненты теплого пола на лоджии

Полностью подготовленная к укладке система

Укладка напольной плитки по греющим матам

Электроматы в помещениях нестандартной формы

Монтаж нагревательных матов

Установку матов нагревательного типа необходимо проводить с осторожностью. Важно обезопасить кабель от механических повреждений. Недопустимо использовать при монтаже режущие и острые предметы, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтоб исключить вероятность этого происшествия, желательно производить установку в обуви с мягкой подошвой или без обуви, а перед монтажом поверхность пола полностью очистить от загрязнений.

Осторожность следует проявить во время фиксации плитки, нанесения клея и зачистки швов. Во время выполнения этих работ можно случайно повредить кабель.

Устройство системы напольного обогрева с применением нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото из

Этап 1: Укладка греющих матов на выровненное основание

Этап 2: Раскрой системы напольного обогрева

Этап 3: Нанесение плиточного клея на теплый пол

Шаг 4: Укладна напольной плитки по теплому полу

Рассмотрим варианты укладки матов на разные виды поверхности.

На бетонный пол лоджии сперва устанавливают теплоизолирующий материал, затем выравнивают пол, устанавливают амортизатор, который будет предотвращать деформацию при нагреве. Затем на амортизатор кладут мат, после чего покрывают кафельным клеем, на который накладывают плитку.

На последнем этапе происходит монтаж защитной трубки для датчика температуры, терморегулятора, подсоединение холодных проводов.

Перед укладкой мата, для обеспечения его максимальной эффективности, можно выложить на пол слой теплоизоляции (+)

Если на балконе пол будет выложен из дерева, то поверхность вначале выравнивают бетонным слоем 7-9 мм, затем укладывают нагревательные маты, кладут твердый пенопласт, после чего укрывают пол деревом.

Если установка производится на старое кафельное покрытие, то делают бетонную стяжку, устанавливают нагревательный элемент, покрывают его кафельным клеем, после чего создают новое кафельное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты можно легко установить на старое кафельное покрытие лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед внедрением в поверхность пола матов необходимо составить схематический план монтажа.

Проект должен отображать:

  • контур обогреваемой поверхности;
  • схему укладки;
  • расположение датчика температуры, терморегулятора с учетом местоположения проводки электропитания.

Важно перед началом работ провести подготовку поверхности к укладке матов. Для этого на полу устраняют трещины шпатлевкой. После ее высыхания пол очищают от пыли, грязи. Если поверхность деревянная, необходимо убедиться, что она надежно зафиксирована.

Перед укладкой нужно установить канавку для трубки, которая идет с датчиком температуры. Важно, чтобы она была расположена на уровне верхнего края изделия на одинаковом расстоянии от греющих кабелей.

Во время работ нужно заклеить трубку с одной стороны изолентой, чтоб в нее не попал кафельный клей. Второй конец подключается к самому терморегулятору, который располагается в распределительной коробке.

Укладку можно произвести двумя способами – кабелем вверх или кабелем вниз. Первый метод наиболее прост, его используют в практике чаще всего.

Способ, при котором укладка производится кабелем вверх, заключается в том, что маты укладываются сеткой вниз. Далее, с использованием клея, устройство точечно крепится к поверхности пола.

После – на поверхность мата накладывают плиточный клей необходимой толщины (обычно 3-5 мм), после чего приступают к укладке плитки.

Важно распределить клей по поверхности мата равномерно, чтобы избежать образования воздушных пустот, так как при эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель необходимо целиком погрузить в теплопроводящую среду (плиточный клей и т.д).

Метод, при котором кабель укладывают кабелем вниз (т.е. сеткой вверх), более сложен в исполнении. Перед укладкой кафеля изготавливают выкройку мата. Для этого его расстилают так, чтобы он полностью покрывал обогреваемую поверхность.

Далее разрезают сетку мата, потом сворачивают в рулон. На пол наносят слой клея 2-3 мм, после его разворачивают мат кабелем вниз и слегка вдавливают.

Во время укладки важно следить за тем, чтобы расстояние между кабелями не было меньше 5 см. Второй слой клея в 5-6 мм наносят шпателем зубчатого типа непосредственно на нагревательный мат, после чего происходит укладка плитки.

Нагревательный электрический кабель

В основе любой системы теплый пол лежит нагревательный электрический кабель. Он выступает в виде основного нагревающего элемента. Управление происходит с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства необходимо напряжение в 220 в.

Галерея изображений

Фото из

Кабельный теплый пол на лоджии

Вариативность шага укладки кабеля

Фиксация кабеля к арматурной сетке перед заливкой стяжки

Сложная схема укладки греющего змеевика

В состав кабельной системы входят кабельная нагревательная секция, основной ее элемент – двухжильный экранированный кабель, который соединен с одной стороны подводящим проводником, защищенным муфтой, а с другой – нагревательной жилой.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывают в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Достоинства кабеля заключаются в следующем:

  • электромагнитное поле, создающееся прибором, полостью безопасно для человека;
  • благодаря использованию в конструкции греющей жилы небольшой мощности, увеличивается износостойкость кабеля, сроки его эксплуатации;
  • простота монтажа;
  • экранирующая пленка обеспечивает электро-, пожаробезопасность изделия, защищает его от механических повреждений.

Монтаж на бетонный пол имеет ряд особенностей. Желательно теплоизолировать  толщиной 20-30 мм или любого другого теплоизоляционного материала.

Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это позволит исключить контакт утеплителя с нагревательным элементом пола, иначе может произойти перегрев устройства.

После процедуры на пол укладывается и фиксируется монтажная лента. Кабель укладывают равномерно волнообразно по всей площади. Важно, чтоб его узлы не пересекались. Радиус изгиба обязан быть равен или более 10-ти кратного диаметра кабеля. Фиксируют устройство с помощью монтажной ленты, крепя ею выступающие части.

В одному терморегулятору возможно подключить от двух и более нагревательных кабелей. Холодный конец устанавливают в коробку в штробе, расположенной в стене. Датчики крепятся между полосами кабеля, выводятся в установочную коробку. К ней подводят питание 220 В от ближайшей розетки (+)

После укладки проверяют соответствие реального сопротивление греющей жилы со сведениями в паспорте. Подключить кабель можно перед установкой для проверки его работоспособности, после чего провести укладку и стяжку.

Муфты должны располагаться в стяжке бетона. Перед устройством стяжки составляют схему укладки кабеля, где определяют места для расположения соединительных муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещено запускать секции нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки должен вычисляться по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии ознакомит краткая фото-инструкция:

Галерея изображений

Фото из

Перед укладкой кабельной греющей системы ремонтируем основание. При необходимости расшиваем трещины и заполняем их раствором

В выбранном для установки терморегулятора месте штробим стену для установки в нее кабеля в гофрированном пластиковом канале. В полу формируем штробы для укладки датчиков, соединяемых с блоком управления

На отремонтированный пол настилаем фольгированную гидроизоляцию, которая заодно будет препятствовать утечкам тепла в толщу пола

Приведенная в примере лоджия выполнена в форме Г. Там, где соединяются подрезанные полотнища, проклеиваем линии соединения скотчем

На подложке располагаем монтажные металлические полосы, которыми будут фиксировать кабель. Крепим их к полу, затем петлями укладываем кабель с шагом 10 см

Устанавливаем терморегулятор, подключаем к нему систему, заглубленные в штробы на полу термодатчики. Проверяем работоспособность собранной системы

Отключаем систему от питания. Устанавливаем маячки из металлического профиля и устраиваем полусухую стяжку

Поверх кабельного пола в стяжке кладем гидроизоляцию, затем ламинат, не забываем заполнить борозду с кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой греющего кабеля

Шаг 2: Штробление стен и пола под кабель терморегулятора

Шаг 3: Укладка фольгированной изоляции на пол

Шаг 4: Проклейка изоляционной подложки скотчем

Шаг 5: Укладка греющего кабеля на подложку

Шаг 6: Подключение греющей системы к блоку управления

Шаг 7: Устройство стяжки греющего пола

Укладка напольного покрытия поверх теплых полов

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола.

Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.

Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева – 50°С.

Любая ИК-пленка состоит из:

  • греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
  • биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
  • двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.

Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться (+)

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

Монтаж сплошной карбоновой пленки, применяемой в качестве основной греющей системы обустроенной лоджии, довольно прост:

Галерея изображений

Фото из

Шаг 1: Устройство стяжки под пленочный пол

Шаг 2: Устройство подложки под пленочный пол

Шаг 3: Укладка карбоновых греющих полотнищ

Шаг 4: Изоляция свободного края карбоновой пленки

Шаг 5: Сборка системы электрического обогрева

Шаг 6: Оклейка соединений битумным скотчем

Шаг 7: Фиксация карбоновых полотнищ скотчем

Шаг 8: Укладка финишного напольного покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется.

Поэтому высокотемпературные модификации следует .

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27°С. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50°С

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон. Такой метод обогрева получил название – .

При важно ориентироваться на область ее применения.

Веские преимущества ИК-пленки

Эксперты выделяют ряд достоинств ИК-пленки.

К числу главных преимуществ относят:

  • экологическая безопасность – излучение считается полезным для здоровья;
  • сохранение качественного состава воздуха – при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
  • отсутствие излучения электромагнитного типа;
  • простота в монтаже, широкие возможности в настройке.

ИК-пленка отличается долговечностью, практически не выходит из строя и не требует ремонта.

Инфракрасные пленочные системы отлично служат на открытых площадках. Их активно используют в обустройстве балконов и лоджий. Веское преимущество ИК полов в том, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс устройства ИК системы на полу балкона представит следующая галерея:

Галерея изображений

Фото из

Этап 1: Укладка изоляционной подложки

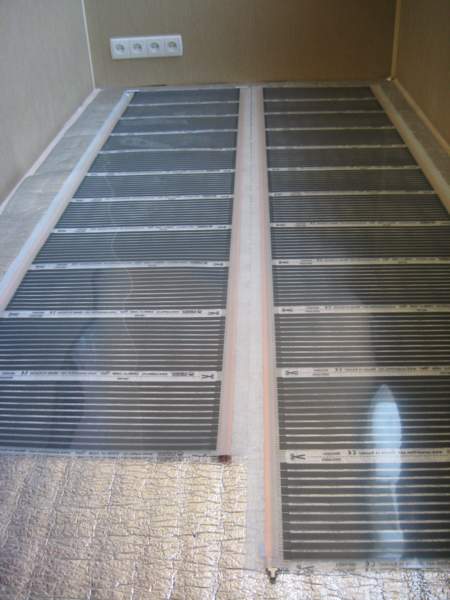

Этап 2: Расположение греющих пленочных полотнищ

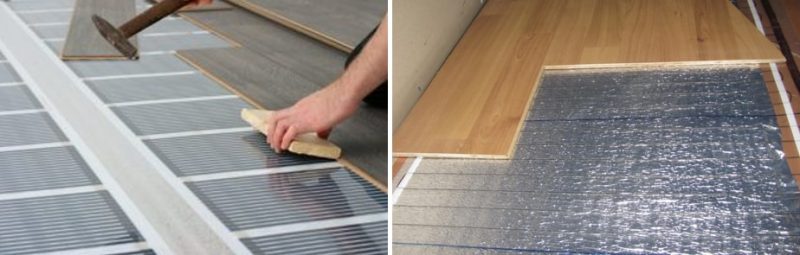

Этап 3: Устройство покрытия поверх ИК пола

Этап 4: Подключение греющей системы к блоку управления

Если вы планируете выбрать для балкона именно ИК-пленку, то предлагаем ознакомиться с информацией по монтажу и подключению такого теплого пола:

Монтаж температурного датчика

Чтобы обеспечить необходимый микроклимат в помещении, используют терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК-пленкой.

В функции терморегулятора входит поддержка заданной температуры, ее регулировка, оптимизация расхода электроэнергии. В зависимости от модификации, функции устройства могут быть разнообразны.

Принцип подключения термостата одинаковый для любой системы. Будем рассматривать особенности монтажа температурного датчика для нагревательных матов.

Один термостат способен регулировать температуру нескольких нагревательных матов одновременно. Подключают кабельные системы параллельно, предельный ток должен не превышать 16 А, что отвечает 3600 Вт при 230 В

Если суммарная мощность матов больше, то для требуется дополнительное оборудование в виде входного автомата, УЗО, силового реле, защитного автомата по направлениями, специального терморегулятора.

Для установки регулятора необходимо выполнить работы в следующем порядке:

  • создать специальное отверстие в стене для монтажа коробки;
  • проштробить углубление в стене для установки провода питания и создать отверстие для укладки соединительного канала;
  • произвести установку, настройку согласно инструкции;
  • поместить датчики в гофрированную трубку из пластмассы диаметром 16-20 мм.

Трубку необходимо герметично закрыть с одного конца, чтобы обезопасить провода от попадания внутрь растворов, воды. С противоположного конца трубку помещают в установленную коробку.

Регулятор рекомендуется располагать вблизи проводки, чтобы сэкономить на подводящей проводке, установить желательно на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки– не менее 5 см.  Трубку с датчиками крепят к полу. Она обязана заходить между петлями на расстоянии не менее 20 см.

Важно помнить, что во время монтажа нельзя укорачивать нагревательный кабель, заменять подводящие провода, вносить корректировки в конструкцию терморегулятора, проводить работы по ремонту и установке с включенным напряжением питания.

Принцип расчета напольных систем

Перед выбором любой напольной системы важно осуществить расчет мощности обогревателя, определить его необходимую длину.

Для этого нужно рассчитать теплопотери лоджии. Через оконные проемы выходит много тепловой энергии, поэтому обеспечить температуру в +20-+23°С достаточно проблематично, особенно, в зимнее время года. Поэтому рекомендуется устанавливать обогревательное оборудование в режиме подогрева.

Рассчитать теплопотери балкона можно с использованием онлайн-калькулятора.

Перед установкой системы теплый пол на лоджии важно предварительно произвести утепление помещения

Рекомендуемая температура обогревательных матов, кабеля или ИК-пленки составляет +26°С. Такой режим подходит для теплоизолирующего паркетного пола. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля составляет +28-+31°С.

Обычно для лоджий необходимо 160-180 Вт на м2 на подогрев и 200-220 Вт на м2 для режима отопления. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг укладки, мощность системы.

Например, лоджия имеет площадь 2 м2. Напольное покрытие представляет собой плитку, стяжка не планируется. Возьмем режим отопления, для которого необходимо 200 Вт на м2. Далее определим греющую площадь.

Ее вычисляют по формуле:

Sгр=Sобщ-Sпр, где

  • Sпр – площадь, которую занимают шкафы и прочая мебель;
  • Sобщ – общая площадь комнаты.

Допустим, площадь, занимаемая мебелью, составляет 0.5 м2. Тогда Sгр=2-0.5=1.5. Для лоджии выбран режим отопления, поэтому необходимая мощность кабеля – 200 Вт на м2.

Тогда рекомендуемая мощность системы составляет 1.5 *200=300 Вт на м2.

Если стяжка не планируется, выбирают тонкую кабельную систему, которая способна полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно по таблицам, описывающим характеристики оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

Исходя из таблицы, по площади определяем мощность мата, его габариты и длину. В нашем примере мощность мата составляет 0.25 кВт, а длина – 17 м.

Далее ищем шаг укладки. Рассчитываем его по формуле:

h=(Sгр*100)/Lкаб, где

  • h – шаг укладки;
  • Lкаб – длина кабеля в метрах.

Подставляем в формулу значения, и получаем: h=1.5*100\17=8.8 см.

При укладке матов или кабеля следует помнить, что отступ от стен должен составлять 10 см.

Выводы и полезное видео по теме

В видеоролике рассказывается об особенностях, общих принципах монтажа нагревательных матов:

Из видео можно узнать об особенностях установки и подключения терморегулятора:

О монтаже ИК-пленки можно узнать из нижеприведенной видеоработы:

Кабельные системы, ИК-пленка отличаются высоким качеством, дешевизной, практичностью и долговечностью. Установить их можно собственноручно без привлечения специалистов.

Важно лишь правильно подобрать оборудование с учетом площади обогреваемой поверхности, вида покрытия и других факторов.

Всем заинтересованным в вопросе отопления балкона и использования теплого пола для обогрева лоджии, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

инструкция по устройству своими руками

Все большее количество владельцев квартир, имеющих балкон, принимают решение о круглогодичном использовании свободной площади. С помощью использования современных технологий по остеклению и утеплению балконного сооружения удается обустроить уютную комнату. Проблема отопления дополнительной площади решается очень просто. Надо всего лишь смонтировать теплый пол на балконе. Цели использования утепленной площади могут быть самыми разными. Одни устраивают уединенное рабочее место, другие – зимний сад, прекрасно украшающий интерьер всей квартиры. Как говорится, было бы место, а применение ему всегда можно найти. Какой же технологии монтажа теплого пола на балконе отдать предпочтение? Рассмотрим данный вопрос более подробно.

Вариант #1 — монтаж кабельной системы подогрева

Проведение монтажных работ усложняется ограниченным пространством балкона, а также его конструкционными особенностями. Одним из приемлемых решений устройства теплого пола на балконе является укладка кабеля, выступающего в роли нагревательного элемента. Монтируют кабель под чистовым покрытием пола, при этом на виду в доступном месте остается лишь терморегулятор. Значение этого прибора очень велико, ведь с помощью него регулируется интенсивность нагрева. Установка допустимого уровня проводится вручную, исходя из погодных условий и температурных предпочтений владельцев квартиры.

Схема устройства теплого пола с помощью кабеля

Важно! И одножильные, и двужильные кабельные секции необходимо монтировать во время устройства цемент-бетонной стяжки. При этом не забудьте об укладке слоя гидроизоляции и утеплителя. Это позволит свести к минимуму потери большей части тепла, которая может уходить вниз.

Этапы проведения работ:

  • Проведите выравнивание поверхности базового пола.
  • Уложите теплоизоляционный слой, который служит основой для крепления монтажной ленты.
  • Закрепите монтажную ленту и поверх нее протяните нагревательный кабель.
  • Установите терморегулятор в доступном для использования месте.
  • Залейте площадь пола приготовленным цементно-песчаным раствором.
  • Проведите укладку керамической плитки.

Важно! Устройство даже тонкой бетонной стяжки ведет к увеличению нагрузки на нижнюю плиту балкона. Необходимо учитывать этот факт.

Вариант #2 — монтаж пленочного теплого пола

Чтобы обойти проблему укладки бетонной стяжки, необходимо выбрать альтернативный вариант монтажа. В роли такой альтернативы выступают системы пленочного инфракрасного пола, которые не аккумулируют тепло, а лишь прогревают настеленное напольное покрытие. В качестве финишного пола в этом случае используется ламинат или линолеум. При выборе ламината не забывают об укладке подложки. Монтаж инфракрасной системы теплого пола требует качественного проведения гидро- и пароизоляции.

Пол выстилается пеноплэксом, поверх которого располагается специальная термическая пленка, излучающая инфракрасное тепло. Под его воздействием нагревается и напольное покрытие, и предметы мебели. Поэтому под мебелью эту систему не укладывают. Монтаж пленочной системы проходит намного легче и быстрее, нежели кабельной.

Пленочный теплый пол на лоджии под финишным покрытием

Достоинства данных систем отопления:

  • осуществление повсеместного прогрева поверхности пола;
  • невидимость приборов отопления улучшает общий вид интерьера помещения;
  • низкая себестоимость проведения монтажных работ;
  • обогрев больших площадей при низких затратах электроэнергии;
  • балконные окна не промерзают;
  • помещение защищено от возникновения сырости и негативных последствий, которая она может вызывать.

Классический состав комплекта инфракрасного теплого пола: термопленка; контактные клеммы; соединительные провода; комплект изоляции

С помощью инструкции, входящей в комплект поставки, облегчается проведение грамотного монтажа. При выборе подходящего комплекта пленочного теплого пола учитывается общая площадь обогреваемого пола. Также необходимо провести расчет мощности системы из расчета 200 Вт на каждый квадратный метр площади.

Помимо комплекта отдельно приобретается терморегулятор, мощность которого должна превышать мощность будущей системы теплого пола на 15-20%. Также закупается  на всю площадь балкона теплоотражающий материал, который имеет лавсановую или полипропиленовую пленку. Для усиления гидроизоляции можно приобрести обычную полиэтиленовую пленку.

Важно! При выборе инфракрасной термопленки необходимо учитывать ограничения полосы по длине, зависящей от ширины пленки. Другими словами, чем шире пленка, тем меньше длина рабочей полосы.

Инфракрасная нагревательная пленка применяется не только для подогрева полов. Можно проводить монтаж термопленки на потолки и стены. Это позволяет обеспечить дополнительный комфорт в любую погоду. Идеальный микроклимат не нарушат даже сильные морозы.

Вот видите, сделать теплый пол на лоджии или балконе под силу каждому. Материалов для проведения монтажа выбранной системы на рынке предостаточно. Существует выбор между предложениями производителей, при этом, конечно же, на качестве экономить не стоит. Следует отдавать предпочтение известным брендам. Если чувствуете, что не справитесь с монтажом, то привлеките специалистов, занимающихся установкой теплых полов на профессиональном уровне.

Оцените статью: Поделитесь с друзьями!

Теплый пол на балконе – особенности установки, электрический, водяной, инфракрасный.

На чтение 6 мин. Просмотров 303 Опубликовано

Уложенный на балконе под ламинат (теплый ИКр пол) обеспечивает комфортные условия эксплуатации помещения. Разнообразие типов обогрева позволяет выбрать оптимальный вариант установки, сочетающий приемлемую стоимость и экономический эффект.

Что такое теплый пол

Монтаж отопительной системы предусматривает обустройство нагревательного контура под облицовкой. Принцип работы системы состоит в отдаче тепла, обеспечении конвекции теплого воздуха.

Перед началом капитального ремонта многие задумываются, не увеличить ли площадь квартиры путем присоединения лоджии. Для обеспечения комфорта потребуется пассивное утепление с использованием специальных материалов, герметизация и установка системы «теплый пол» на балконе.

Монтаж балконного подогрева, установка пола на лоджии (теплого) предусматривает использование специального оборудования. Перед тем как определиться, какой пол можно под линолеум на лоджию, нужно ознакомиться с требованиями установки.

Водяной пол на лоджии (теплый) обеспечивает равномерное прогревание, экономит пространство и средства на обслуживание системы. При эксплуатации возможны сложности с регулировкой температуры.

Для компенсации сниженного давления требуется монтаж насоса.

Электрические системы сочетают доступную стоимость и возможность установки в условиях типовых квартир. Оборудование обеспечивает равномерный подогрев, легко регулируется, но отличается большими эксплуатационными затратами.

Инфракрасные системы на балконе, отзывы (теплый ИКр пол) о которых указывают на малую толщину и простоту монтажа, используются в качестве вспомогательного источника тепла. При выборе кабельной системы учитывается удельная мощность оборудования и нагрузка.

Ниже приведены цены на установку теплого пола по Москве и МО от компании производителей.

КомпанияУслугиЦена руб/м
Завод ОКОН ПВХПленочный пол (инфрокрасный теплый пол)от 1 700 р
Система «теплый пол», электрический кабельныйот 2 800 р

Переходите по ссылке и заказывайте теплый пол для своего балкона от производителя: Завод окон ПВХ

Виды теплых полов и их особенности

Установка систем этого типа требует учета условий монтажа, специфики архитектурного элемента. Балкон представляет собой монолитную плиту, выдвинутую за пределы фасадной части здания и держащуюся за счет собственной прочности.

Обустроить теплый пол на лоджии легче из-за наличия 2 основательных подпорок с обеих сторон, которые увеличивают несущую способность конструкции. Теплопроводные элементы системы могут устанавливаться по схеме «змейка» или «улитка».

Температура носителя в трубах должна составлять 40ºC.

Электрическая система с нагревающим кабелем укладывается на бетонную стяжку или кафельную плитку. Перед тем как сделать теплый пол на балконе под линолеум, рекомендуется обратить внимание на технические и эксплуатационные характеристики пленочного варианта. Этот тип установки не требует обустройства стяжки, заливки, утяжеляющей конструкцию.

Водяной пол на балкон

Система обогрева этого типа может оборудоваться с использованием бетонной стяжки или между деревянными лагами. После установки оконных конструкций до момента финишной отделки помещения монтируют водяной (теплый ИКр пол).

После закладывания корректирующей стяжки, выравнивающей поверхность, обустраивают гидроизоляционный слой, а сверху монтируют теплоизоляцию. Надежным вариантом обустройства является экструдированный пенополистирол, который может выдержать механическую нагрузку. Для водяного отопления используют гибкие металлопластиковые трубы с сечением до 20 мм, которые крепят на пеноплекс.

На плите трубу фиксируют пластиковыми хомутами. Для упрощения монтажа на залитую стяжку укладывают армирующую проволоку, к которой привязывают трубы с помощью деталей крепежа. В местах входа и выхода трубной разводки система оборудуется гофрированной трубой. Это мероприятие проводится с целью защиты от случайных повреждений.

Перед заливкой стяжки система подогрева подключается и проверяется на техническую исправность и функционирование.

Для опробования создается давление, в 2 раза превосходящее проектную нагрузку. Толщина бетонной стяжки должна составлять 5 см. Труба устанавливается на расстоянии 5 см от стены. Между трубами проектная дистанция составляет 10-15 см.

Чтобы обеспечить зазор, необходимый при нагревании и расширении бетонного монолита, по периметру балкона крепится полиэтиленовая лента. Облицовочный материал можно устанавливать через 4 недели.

Монтаж системы подогрева между элементами основания отличается простотой. Для этого укладывают пенопласт или керамзит, обрешетку, под которой настилается слой полиэтилена. Перед финишной отделкой пола ламинатом, линолеумом или ковролином сверху укладывают листы фанеры толщиной 1 см.

При укладке системы между лагами теряется большая часть тепла. Преимуществом этого способа является высокая возможность ремонта, которая обеспечивается легким доступом к оборудованию и коммуникациям.

Электрический пол для лоджии

Этот тип монтажа предусматривает укладку нагревающего кабеля, диаметр которого составляет 5 мм. При этом трасса крепится к утеплителю металлическими скобами. Электрический пол на балконе (теплый) можно оборудовать с использованием кабельных матов.

Элементы системы обогрева представляют собой тонкий кабель, закрепленный на стекловолоконной сетке, который удобно крепить к основе. Изоляционные материалы укладываются в последовательности, аналогичной водяному варианту.

Бетонную стяжку рекомендуется заливать под все финишные покрытия, кроме плитки, что укладывается на клеевой раствор толщиной 1 см.



Чтобы предотвратить повреждение системы, маты укладывают на армирующую сетку. Электрическое оборудование снабжается блоком, в который входит датчик температуры и панель управления.

Маты устанавливаются только на рабочей поверхности. Устройство под мебелью или в труднодоступных местах может спровоцировать перегрев и выход системы из строя. Подогрев можно собрать с отдельных элементов или приобрести готовый набор, который после установки можно подключить к сети.

Инфракрасный пол на балконе

Система этого типа пользуется популярностью, отличается простотой монтажа. Перед тем как установить обогреватель инфракрасный на балконе (теплый ИКр пол), рекомендуется уложить слой пенополистирола. На покрытие устанавливается слой изонола, который покрыт тонкой алюминиевой фольгой с одной стороны, увеличивающей отражательную способность.

Перед тем как уложить пленочный пол на лоджии под ламинат (теплый) стыки изолирующего материала проклеивают скотчем для изоляции мостов холода. В местах, где подключается инфракрасный теплый пол на лоджии, под контакты, датчик температуры вырезаются отверстия.

Для защиты пленки сверху настилается полиэтилен. Выбор теплого пола (на балкон) проводится с учетом мощности системы, типа финальной отделки.

Как выбрать?

При выборе системы обогрева рекомендуется учитывать особенности строения балкона. По государственным строительным нормам несущая способность конструкции составляет 200 кг/м².

На типовой балкон площадью 3 м² можно максимально грузить до 600 кг.

С учетом особенностей и технических параметров архитектурного элемента на нем нельзя устанавливать водяной подогрев, который требует обустройства бетонной стяжки. Чтобы исключить создание дополнительной нагрузки, когда идет ремонт балкона для подогрева, используют инфракрасную пленку или кабельный вариант.

Лоджию можно оборудовать различными системами подогрева.

Оптимальным вариантом для балкона является инфракрасная пленка, которая не влияет на нагрузку, удобна в эксплуатации, используется независимо от напольного покрытия.

Электрический пол на балкон своими руками: этапы работ.

Перед тем как самостоятельно сделать укладку пола (теплого на балконе), рекомендуется сделать теплоизоляцию полов. Для этой цели используется утеплитель высокого качества. Данный этап обеспечивает сохранение тепла.

При укладке инфракрасной пленки требуется:

  • подготовить основание;
  • смонтировать систему;
  • подключить к сети;
  • уложить финишный слой.

Монтаж водяного или электрического пола требует подготовки поверхности. Пошаговая инструкция монтажа теплого пола на балконе своими руками предусматривает оборудование дополнительной защиты нагревательного кабеля. При установке терморегулятора важно определиться с местом размещения, которое обеспечит доступ к системе. После укладки изоляционного слоя нужно разложить и закрепить нагревательный элемент в виде змейки.

Сеть проверяют на целостность с помощью специального оборудования. После монтажа не рекомендуется сразу приступать к эксплуатации. Для высыхания использованных строительных смесей требуется 3 недели. Цементно-песчаная смесь укладывается толщиной 45 мм без образования воздушных пузырьков.

Как сделать теплый пол на балконе?

Времена, когда балконы и лоджии были предназначены исключительно для сушки белья и хранения «нужных» вещей прошли. Сейчас люди стараются сделать функциональным каждый квадратный метр своей квартиры. Преобразовать балкон в рабочий кабинет, зону отдыха, «зеленый уголок» или мини-спортзал – это уже стало мейнстримом.

Независимо от вашей идеи для трансформации таких помещений, вы столкнетесь с вопросом отопления, ведь что как не тепло дает нам ощущения комфорта и уюта?

Можно и нужно утеплить стены, вставить окна со стеклопакетами, но этого не будет достаточно. Необходимо устройство для обогрева, и утепление балкона теплым полом станет очень конструктивным решением.

Есть несколько технологий и, чтобы разобраться, какой теплый пол лучше на балконе, рассмотрим все варианты. Теплый пол делится на:

  • водяной
  • электрический

Если осуществить подключение теплого пола на балконе с помощью водяного контура

, то вы получите равномерное выделение тепла по всему участку и в дальнейшем можете значительно сэкономить на электроэнергии. Потратиться на установку придется лишь единожды, а вот отсутствие радиаторов у стены порадует вас дополнительным пространством.

Из минусов такого отопления можно выделить затруднительную регулировку температуры и периодическое снижение уровня давления в стояке, для компенсации которого применяют водяной насос. Водяной теплый пол не пользуется популярностью у жителей квартир: процесс монтажа довольно сложный, а после установки всегда будет присутствовать возможность утечки, которую непросто найти и устранить, а это уже чревато неприятными последствиями не только для вас, но и для ваших соседей.

Такая система хорошо подходит владельцам частных домов, у которых свой контур отопления. Подбор качественных материалов и грамотный монтаж водяного пола – все, что потребуется для получения хорошего результата.


В качестве альтернативы предлагается отопление балкона теплым полом с помощью электричества. Это можно сделать применив кабельную систему,

нагревательный мат или инфракрасный пол.

Самым популярным является электрический кабельный пол, так как он может выступать в роли основного или дополнительного источника тепла. В монтаже используется одно- или двужильный кабель, который укладывается с гидроизоляционным материалом и, как правило, заливается бетоном с толщиной слоя не менее 3 см. Наверху остается только регулятор температуры, с помощью которого можно контролировать уровень тепла в помещении.

В данном случае, напольное покрытие должно обладать высоким показателем теплопроводимости, потому специалист рекомендуют делать выбор в пользу кафеля, плитки или керамогранита. Подключать пол можно только после полного высыхания. Такая система отопления характеризуется надежностью и простотой в эксплуатации, а также довольно экономична.

Нагревательные маты используются в качестве дополнительного обогрева. Для основы подойдет как очищенное старое покрытие, так и бетон или выравнивающая стяжка, а закрепить можно с помощью обычного клея для плитки.

Стекловолоконную сетку, на которой размещены нагревательные элементы, можно резать и укладывать по форме участка – это очень удобно. Специальный термодатчик устанавливается в небольшом углублении вблизи непосредственного источника тепла. Как только высох клей – сразу можно включать оборудование, долго ждать не нужно.

Эта система экономична, безопасна для здоровья людей, подходит для множества вариаций финишного покрытия – кафель, линолеум, керамика и т.д. Для осуществления монтажа не обязательно прибегать к услугам мастера, вполне реально обойтись собственными силами, только аккуратно обращайтесь с матом – конструкция довольно хрупкая.


Инфракрасное оборудование – вот какой теплый пол на балкон можно определить как самый современный вариант. Благодаря длинным волнам, которые излучают нагревательные элементы, отапливается не только пол, происходит выделение тепла во все пространство. В установке данная система очень проста – справится даже рядовой обыватель, внимательно изучивший инструкцию. Инфракрасный пол монтируется на выровненное основание с теплоизоляционным материалом.

Такая технология не несет больших затрат по электроэнергии, минимальное электромагнитное поле не оказывает вредное воздействие на здоровье людей. Простота установки, минимальная толщина конструкции, прочность и совместимость со многими финишными покрытиями (ковролин, линолеум, ламинат и т.д) – явные преимущества данного отопления. Минус устройства в том, что это все-таки дополнительный обогреватель, в большие морозы система может не справиться.

Итак, организация теплого пола на балконе – вполне реальный и доступный процесс, а и учетом нынешнего изобилия оборудования на рынке – еще и очень увлекательный. Модернизируйте свой балкон и, после окончания ремонта, вы поблагодарите себя за правильно принятое решение.

Возникли вопросы? Напишите нам!

Как сделать теплый пол на балконе или лоджии своими руками

Отопление балкона в квартире актуально в тех случаях, когда это помещение оборудовано не просто для хранения вещей, а для полезного времяпрепровождения. Балконы могут быть обустроены как комнаты отдыха, мастерские или вспомогательные помещения, поэтому вопрос обустройства отопления балконов у многих хозяев является одним из наиболее актуальных. Монтаж радиатора на балконе не самый лучший вариант организации отопления этого помещения. Такая процедура довольно трудоемка и требует согласования с жилищно-коммунальными организациями, поскольку предусматривает врезку в систему центрального отопления. Помимо этого, необходимо будет пробивать стену для прокладки трубопровода, что может также негативно отразиться на целостности несущих конструкций здания, а сам радиатор может отнять немалое количество полезного пространства, что ощутимо для такого помещения, как балкон.

Одним из наиболее рациональных решений организации отопления на балконе является монтаж теплого пола. Эта скрытая система отопления позволит сэкономить полезную террасную площадь при довольно эффективной работе.

Важно! Следует помнить, что эффективная работа любой системы отопления балкона возможна лишь в случае наличия полноценного утепления, полного остекления и проведения работ по заделке трещин, швов или иных дефектов. Конструкция балкона должна быть максимально герметичной, что непосредственно влияет на уровень его теплоизоляции, а все подготовительные и ремонтные работы лучше проводить в теплое время года.

Выбор системы теплого пола для балкона

Учитывая тот факт, что балкон является помещением с существенными колебаниями температурного режима, уровня влажности и других климатических показателей, выбор типа системы теплого пола осуществляется из следующих видов полов:

  • Электрический инфракрасный пол;
  • Электрический кабельный теплый пол;
  • Водяной теплый пол.

Эти типы отличаются простотой в эксплуатации, их монтаж и укладка не требуют специального оборудования, что позволяет сделать теплый пол на балконе своими руками при наличии некоторого опыта ремонтных работ.

Следует отметить, что на балконе также можно сделать монтаж стержневого типа теплого пола, однако, учитывая уровень сложности работ, а также особенности этого источника отопления, подобный вариант будет нерационален.

Инфракрасный тип теплого пола может по праву считаться оптимальным решением для обеспечения отопления балкона. Основными его преимуществами являются:

  • Несложный монтаж. Укладка этого типа теплого пола может быть осуществлена одним человеком, а подключение отдельных элементов и составляющих не требует каких-либо глубоких знаний в электрике;
  • Низкий уровень энергопотребления;
  • Относительно невысокая стоимость.

Водяной тип теплого пола во многом зависит от центрального отопления в том случае, когда речь идет о непосредственном подключении к нему. Но подключение к центральному отоплению потребует получения разрешения. Однако, при наличии автономного источника отопления, который обслуживает водяные полы, такой тип обогрева полов также будет эффективен и уместен на балконе квартиры.

Не менее важно правильно выбрать финальное напольное покрытие. Теплый пол на балконе должен обеспечивать равномерный прогрев воздуха в этом помещении, что достигается обустройством монолитного напольного покрытия. Водяные теплые полы лучше всего комбинируются с керамической плиткой. Благодаря своим качествам, плитку используют в качестве составляющих монолитного теплового экрана, который равномерно прогревает комнату.

Электрический теплый пол может предполагать такой вид напольного покрытия, как ламинат. Однако, следует выбирать ламинатную доску, которая рассчитана на использование совместно с теплым полом. Такой ламинат маркируется специальными знаками. Водяной теплый пол, в отличие от электрического, имеет более продолжительный срок службы и не требует ремонта или замены каких-либо частей. Электрический же тип обогрева, точнее, его отдельные элементы, могут повредиться или перегореть, что потребует их замены или ремонта. Именно в этом случае ламинат обеспечивает свободный доступ к деталям или узлам электрического теплого пола.

Монтаж теплого пола на балконе

h3_2

Для устройства теплого пола на балконе потребуются следующие инструменты:

  • Перфоратор;
  • Электрический шуруповерт;
  • Молоток с деревянным или резиновым бойком;
  • Строительный миксер;
  • Правило и горизонтальный уровень;
  • Шпатель.

Плитку необходимо укладывать при помощи резинового молотка, зубчатого шпателя и ручного или электрического плиткореза, который формирует плитку необходимого размера и формы. Ламинат и напольное покрытие из него потребует наличия специальных расклинивающих элементов, специального молотка и ударной планки. Доску ламината можно отрезать при помощи ручной ножовки или электрического лобзика.

Подготовительные работы заключаются в удалении всего мусора с поверхности пола балкона, заделки цементно-песчаным раствором или специальной мастикой швов, трещин, восстановлении разрушенных участков перекрытия. Сделать это можно разведя необходимое количество раствора и заделав шпателем все неровности. При замешивании раствора лучше использовать строительный миксер, что позволит сэкономить время и силы.

После выравнивания рабочей черновой поверхности, пол следует обработать грунтовкой. Следующие этапы будут отличаться последовательностью работ, в зависимости от того, какой тип теплого пола будет монтироваться.

Водяной пол на лоджии

При монтаже этого типа системы обогрева необходимо позаботиться о наличии теплоизолирующего материала. Для этой цели лучше всего выбрать вспененный материал с одной фольгированной стороной. Он укладывается на черновую стяжку фольгированным слоем наружу, швы соединяются при помощи фольгированного скотча. Края материала должны накладываться друг на друга не менее чем на 10 см. Также необходимо сделать компенсационный шов по периметру помещения толщиной от 1 до 2 см. Устройство водяного теплого пола предполагает укладку металлопластиковой трубы в виде спирали или змейкой, расстояние между витками которой обычно около 15-20 см. Сделать это можно после предварительной разметки проекта системы на теплоизоляционном материале.

Труба фиксируется при помощи пластиковых зажимов, которые анкерами крепятся к черновой стяжке. После того как водяной пол уложен, устройство подключено к системе отопления и проведена опрессовка труб, следует осуществить заливку чистовой стяжки. Средний срок полного высыхания заливки может колебаться от 15 до 24 дней. Именно после этого срока можно укладывать плитку, таким образом, формируя монолитный тепловой экран. Водяной теплый пол на лоджии легко сделать своими руками, что успешно доказывает практика подобных работ.

Электрический теплый пол на балконе своими руками

Электрический тип отопления пола может успешно совмещаться с деревянным покрытием, хотя кабельный пол может быть уложен и под плитку, в отличие, от инфракрасного. В первую очередь, всё так же необхоимо уложить слой термоизоляции, чтобы избежать лишних теплопотерь. Ламинат, который может быть использован с теплым полом, имеет отличные теплопроводные качества и может в какой-то степени заменить плитку при обустройстве напольного покрытия. Доску ламината легко снять для проведения ревизии или ремонта нагревательных элементов, а устройство соединительных элементов позволяет разбирать полы из ламината неоднократно.
Монтаж и установка электрического теплого пола во многом схожи на то, как укладываются водяные полы. Одним из существенных отличий является отсутствие необходимости в заливке чистовой стяжки. Т.е. инфракрасный теплый пол может располагаться непосредственно под деревянным или ламинированным покрытием, что в значительной степени упрощает монтажные работы и сокращает общее их время, какой бы ни использовался тип электрического оборудования. Но между ламинатом и инфракрасной пленкой необходимо проложить слой пароизолирующего покрытия. Кабельный теплый пол требует заливку сверху стяжки либо плиточного клея, в зависимости от выбранного финишного покрытия.
Черновая поверхность пола должна быть очищена от строительного мусора и выровнена, во избежание случаев, когда пленочный нагревательный элемент может быть разорван или передавлен. После укладки нагревательных элементов теплого пола можно переходить к формированию окончательного напольного слоя с деревянным или ламинированным покрытием.

под ламинат, под плитку, как сделать на балконе с подогревом, какой лучше, водяной или электрический, нужен ли, укладка на фото и видео

Содержание:

Обустройство комфортного балкона невозможно без грамотно подобранной и установленной отопительной системы. Конечно, тепло на балконе поддерживается не только за счет отопления: нужно установить на окна качественные стеклопакеты, утеплить стены, потолок и пол.


В конце концов, решать, нужен ли теплый пол на балконе, нужно индивидуально – но если ответ положителен, то стоит задаться вопросом о том, какую конструкцию лучше использовать.

В сочетании с теплым полом все остальные элементы утепления обеспечат уютную атмосферу на балконе (прочитайте: “Как сделать утепление пола на балконе своими руками”). О том, как сделать теплый пол на балконе, и пойдет речь в этой статье.

Существует несколько удобных конструкций теплых полов, которые хорошо подходят для балкона:

  • Нагревательные маты.
  • Пленочный инфракрасный пол.
  • Кабельное отопление.


Любая из представленных схем гораздо удобнее и проще, чем водяной теплый пол на лоджии (прочитайте также: “Можно ли укладывать водяной теплый пол под ламинат и как лучше это сделать”). Обустройство теплого пола с применением каждой из этих систем отличается, поэтому рассматривать их нужно по отдельности.

Нагревательные маты

В конструкцию нагревательных матов входят одно- и двужильные нагревательные кабели, материал для изготовления которых имеет достаточно высокое сопротивление. Кабели крепятся к специальной змеевидной сетке, а шаг их укладки составляет около 5 см.


Маты с нагревательными кабелями имеют несколько существенных достоинств:

  1. Безопасность. Нагревательные маты абсолютно безвредны для человеческого здоровья.
  2. Небольшие габариты. Толщина нагревательных матов в сочетании с плиткой не превышает 17 мм.
  3. Удобство монтажа. При необходимости укладки в помещениях сложной формы мат легко режется на части, но его кабель при этом не повреждается.
  4. Формат конструкции. Нагревательные маты представляют собой готовое устройство, для укладки которого не требуется крепить всю конструкцию к основанию.

Монтаж нагревательных матов

Обустроить теплый пол на лоджии своими руками при помощи нагревательных матов можно и самостоятельно, не привлекая к этой работе специалистов. Процесс работы состоит из нескольких этапов, каждый из которых нужно внимательно и качественно пройти.

Первым делом необходимо грамотно подготовить основание, чтобы качественно обустроить теплый пол под ламинат на балконе (прочитайте: “Укладываем ламинат на лоджии – монтаж своими руками”). Подложкой обычно является выровненная бетонная стяжка, очищенная от различных загрязнений. Чтобы нагревательные маты лучше держались на своем месте, основание нужно предварительно обработать грунтовкой.


Перед укладкой матов стоит проверить их сопротивление омметром и подобрать место для установки терморегулятора. Также обязательно определяются места для прокладки проводов, после чего в полу и стенах подготавливаются соответствующие выемки. Дополнительное углубление требуется для установки датчика, поскольку его нельзя располагать в непосредственной близости к кабелю.

Дальнейшие действия выглядят достаточно просто: нагревательные маты укладываются поверх нанесенной клеевой мастики. Когда укладка теплого пола на балконе завершена, конструкцию нужно проверить на работоспособность. Для этого нужно замерить сопротивление конструкции и проверить, нет ли где-нибудь перегибов.

Пленочные инфракрасные полы

Основное преимущество пленочных теплых полов заключается в их хорошей сочетаемости с различными напольными покрытиями, от плитки до ковролина. Инфракрасные полы используют принцип длинноволнового излучения, за счет чего нагревается не только пол, но и находящиеся рядом объекты. Такой теплый пол на лоджии под плитку позволяет создать максимально уютную и комфортную атмосферу в помещении. Также достаточно часто укладывают инфракрасный теплый пол под ламинат, а также другие напольные покрытия.

Нагревательными элементами в пленочных полах являются полоски из карбоновой пасты, окруженные полиэстером. Инфракрасный теплый пол на балконе под плитку будет лучшим выбором, поскольку такая система идеально подходит для нагрева небольших помещений (подробнее: “Как укладывать инфракрасный теплый пол под плитку – инструкция по монтажу”).


Среди достоинств пленочных полов можно выделить следующие качества:

  1. Экономичность.
  2. Простой монтаж.
  3. Быстрый прогрев (обычно полный нагрев пола занимает не более получаса).
  4. Компактность.
  5. Безопасность и надежность.

Монтаж пленочного пола

Установка теплого пола на балконе в случае с инфракрасным отоплением выполняется по довольно простой схеме. Первым делом подготавливается основание, на которое нужно положить любой теплоотражающий материал. Что интересно, на этом подготовительные работы заканчиваются, то есть установка уже упрощена.

Дальше пленку нужно разрезать, следуя линиям, после чего нарезанные фрагменты укладываются поверх теплоизоляционного слоя. Следующим шагом монтируется терморегулятор, устанавливаются и подсоединяются контакты, после чего все места электрических соединений изолируются (прочитайте также: “Как сделать теплый пол под ламинат своими руками – советы из опыта”).


Перед тем, как уложить электрический теплый пол на балконе, нужно обязательно разобраться с приложенной инструкцией: продукция разных производителей может отличаться друг от друга. Установленные пленочные полосы стоит закрепить малярным скотчем, чтобы они не двигались при монтаже напольного покрытия.

Чтобы существенно увеличить эффективность отопления на балконе, можно дополнительно установить пленку на стены и потолок: в таком случае температура в помещении будет стабильной, обеспечивая комфортную и уютную атмосферу.

Кабельное отопление

Одним из наиболее популярных способов прогреть балкон является кабельное отопление, которое отлично подходит для обустройства пола в небольших помещениях.

Установленная под чистовой пол система занимает не очень много места, а снаружи остается только терморегулятор, за счет которого осуществляется контроль и управление работой теплого пола.


Распространенность кабельных теплых полов обусловлена рядом присущих такой конструкции достоинств:

  1. Экономичность. Кабельный теплый пол отличается небольшим расходом электроэнергии.
  2. Надежность. Все элементы конструкции тщательно защищаются. Нагревательные элементы закрыты изоляцией, а кабель сверху накрыт цементно-песчаной стяжкой и чистовым полом.
  3. Простая регулировка работы теплого пола.
  4. Длительный срок службы.

Установка кабельного отопления

Грамотный монтаж кабельной системы отопления на балконе – это не самый быстрый и простой процесс. Самое главное, что нужно знать при установке кабельного отопления – подложка с гидроизоляцией и утеплением требуется в обязательном порядке. Пренебрегать этим нельзя: генерируемое тепло будет просто уходить вниз, и подогрев пола на балконе окажется бесполезным.


Укладывать стяжку нужно так, чтобы в ней не было воздушных зазоров, а ее толщина должна составлять около 4,5 см. Кабели нужно класть по зигзагообразной траектории и защитить их сверху тонкой стяжкой.

Небольшой недостаток такой конструкции заключается в том, что использовать ее сразу после установки терморегулятора нельзя – нужно дождаться, пока стяжка полностью застынет, и только после этого пол с подогревом на балконе можно будет эксплуатировать.


Заключение

Способов обустройства теплых полов на балконе немного, но небольшой выбор все же есть, поэтому подобрать оптимальную конструкцию можно. Решая, какой теплый пол лучше на лоджии, стоит отталкиваться от плюсов и минусов разных конструкций, чтобы подобрать самую эффективную и выгодную.

пошаговая инструкция с фото и видео

Расширить полезную площадь своей квартиры за счет балкона или лоджии решение разумное и вполне понятное. Но для обеспечения комфорта в этой части квартиры одного лишь пассивного утепления и герметизации недостаточно. Не секрет, что снизу у нас холодная бетонная плита, поэтому хозяева, как правило, стремятся установить систему «Теплый пол». В этой статье я расскажу, как сделать теплый пол на балконе своими руками и с какими трудностями вы можете столкнуться в процессе установки.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

  1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
  2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
  3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

  • Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
  • Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
  • Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
  • С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

  • Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
  • По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
  • Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

Обратите внимание!

  • Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
  • В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Монтаж

С видами и назначением полов балконов и лоджий мы как бы разобрались. Теперь как я и обещал, будет дана пошаговая инструкция по самостоятельному монтажу теплых полов.

Водяная система

С чисто технической точки зрения водяной пол монтировать ничуть не сложнее, чем тот же кабельный. Такая конструкция может быть установлена с использованием бетонной стяжки или на сухую, то есть между деревянными лагами.

Мне больше нравится бетонная стяжка, так как бетон сам по себе является отличным тепловым аккумулятором. Если уже платить за разрешения и возиться с монтажом, то лучше делать прочно и качественно.

Обратите внимание!

Смонтированный пол на балконе.

Основание, то есть сама железобетонная плита, должна быть идеально ровной. Здесь есть один нюанс: на балконах и лоджиях изначально делается небольшой уклон плиты в сторону улицы, чтобы стекала вода.

В сущности, нам это никак не мешает, нам главное, чтобы плита была абсолютно плоской, без бугров и впадин. Хотя если все же придется заливать выравнивающую стяжку, то лучше сразу вывести ее по горизонту.

Когда нижняя бетонная основа выведена в ноль, по ней обустраивается слой гидроизоляции. Я обычно застилаю пол сплошным слоем технического полиэтилена, это быстро и не дорого. Гидроизоляция делается с заходом на стены, так чтобы пленка была выше чистового напольного покрытия.

Дальше монтируется теплоизоляция. Мой вам совет, на балконе не связывайтесь с минераловатными утеплителями. Они способны намокать, поэтому требуют дополнительной защиты. Для стен и потолка я обычно использую пенопласт толщиной в 50 мм, с плотностью 25 кг/м³.

Что же касается пола, то не столь важно какой именно материал или вид теплого пола вы монтируете сверху. Поверьте, на данный момент, самый лучший, проверенный и надежный вариант это плиты экструдированного пенополистирола толщиной 30 – 50 мм. У нас он больше известен как Пеноплэкс.

Конечно цена на экструдированный пенополистирол в 3 раза выше, чем на пенопласт и в 5 раз выше, чем на керамзит. Но, в конце концов, балконы и лоджии у нас не настолько велики, чтобы так уж жестко экономить.

Укладка труб улиткой.

Дело в том, что экструдированный пенополистирол весьма прочный плитный утеплитель. На данный момент именно им утепляют взлетные полосы аэродромов и платные автотрассы. Соответственно, такое утепление способно выдержать вес любой стяжки, главное чтобы основа была ровная и нагрузка была равномерно распределена по плоскости.

Укладка экструдированного пенополистирола.

Трубную разводку можно крепить прямо на экструдированный пенополистирол. Для этих целей обычно берется гибкая металлопластиковая труба сечением до 20 мм, причем труба должна быть цельная, в стяжку нельзя замуровывать переходники.

Водяной пол можно укладывать улиткой и змейкой. Как правило, балконы и лоджии у нас узкие и длинные, поэтому в нашем случае больше подходит укладка змейкой.

Трубная разводка на теплоизоляции.

На плите трубу можно фиксировать жесткими пластиковыми хомутами они загоняются прямо в Пеноплекс, поверх трубы. Но я предпочитаю под стяжку класть армирующую металлическую сетку с сечением проволоки до 5 мм. А потом трубы привязывать к ней мягкими пластиковыми хомутами.

В местах входа и выхода трубной разводки в бетонную стяжку, на трубы надевается пластиковая или металлическая гофра, дабы трубы случайно не переломить.

Обратите внимание!

Фиксация трубы к арматурной сетке мягкими пластиковыми хомутами.

Толщина самой бетонной стяжки под водяной пол, если считать от утеплителя, составляет 50 мм. Труба не должна находиться ближе 50 мм к стене. А расстояние между витками змейки делается порядка 100 – 150 мм. Естественно, трубы не должны пересекаться.

Перед тем, как заливать бетонную стяжку, по периметру балкона крепится лента толщиной 10 мм из вспененного полиэтилена (Пенофол). Она будет обеспечивать демпферный зазор при нагревании и расширении бетонного монолита.

Конечно, легче работать с самовыравнивающимися составами, но стоят они дорого. Поэтому большинство людей предпочитает устанавливать маяки и по ним заливать стяжку на основе обычного цементно-песчаного раствора.

Гидроизоляция полиэтиленовой пленкой.

Тем более, что ставить маяки на саморезы по утеплителю очень просто. Ходить по стяжке можно будет через неделю, а укладывать финишную облицовку через 28 суток.

Обустраивать водяной теплый пол между лагами немного проще. Если бетонная плита основания кривая, вам не нужно делать нижнюю выравнивающую стяжку, достаточно подложить клинья под лаги.

Лаги укладываются с частотой не более 30 – 40 см. Высота такой обрешетки делается порядка 70 мм. Здесь учитывается 50 мм утеплителя и 20 мм толщины металлопластиковой трубы. Естественно под обрешетку настилается слой полиэтилена.

Установка термодатчика.

В данном случае экструдированный пенополистирол использовать не обязательно, можно обойтись обычным пенопластом. Ведь вся нагрузка ляжет не на утеплитель, а на деревянные лаги. Сам утеплитель закладывается между деревянными лагами, а зазоры задуваются монтажной пеной.

Для того чтобы уложить трубную разводку, в лагах нам придется прорезать ножовкой и стамеской ряд пазов 20х20 мм, по толщине трубы. Но чтобы уложить финишную облицовку, будь, то ламинат, линолеум или ковролин, сверху нужно настелить листы фанеры или OSB толщиной от 10 мм.

Укладка пола между лагами.

Единственное достоинство сухого способа монтажа водяного пола, это его высокая ремонтопригодность. КПД и теплоотдача у него ниже, чем у варианта с бетонной стяжкой.

Электрические теплые полы

Электрическим теплым полом принято называть систему, основанную на использовании нагревающего кабеля. Еще относительно недавно мастера укладывали спаренный греющий кабель. Его диаметр доходил до 5 мм и всю трассу, приходилось крепить к утеплителю индивидуально, металлическими скобами.

Электрический мат.

Расстояние между витками здесь выдерживалось по тому же принципу, что и с водяным полом, то есть порядка 100 – 150 мм, кабель также укладывался змейкой.

На данный момент большей популярностью пользуются так называемые электрические кабельные маты. В сущности это тот же кабель, только вполовину тоньше и закрепленный на стекловолоконной сетке. Стоят такие маты не намного дороже, но их значительно удобнее крепить к основе.

Выравнивание стяжки по маякам.

Гидро и теплоизоляция здесь монтируется аналогично водяному варианту. Что касается бетонной стяжки, то я рекомендую ее заливать под все финишные покрытия за исключением напольной кафельной плитки.

Кабельные маты под кафельной напольной плиткой.

Минимальная толщина такой стяжки 20 мм. Дабы кабель не повредился от случайной трещины, под маты лучше уложить металлическую армирующую сетку. Фиксировать маты на арматуре не обязательно, они и так никуда не денутся.

Кафельную плитку можно укладывать непосредственно на маты при помощи строительного клея. Так как внизу у нас подразумевается экструдированный пенополистирол, клей лучше использовать Ceresit CT83, он рассчитан конкретно под этот материал. Естественно слой клея должен быть не менее 10 мм толщиной, его наносят на плитку и на основу гребенчатым шпателем.

Любая подобная электрическая система должна иметь блок управления. В него входит термодатчик и непосредственно управляющая панель. Сам термодатчик монтируется между витками кабеля и от него выводится провод в панель управления.

Монтаж управляющей панели.

А панель управления устанавливается рядом на стене, примерно в такую же коробку, как розетка или выключатель. Под прокладку проводов в стене пробивается штроба.

Обратите внимание!

Любой вид электрического пола устанавливается исключительно на рабочей поверхности балкона или лоджии. То есть не нужно монтировать его под мебелью или в труднодоступных местах.

Маяки, установленные под заливку стяжки поверх трубной разводки.

Если у вас достаточно знаний и вы отлично представляете себе схему и порядок соединения проводов, то конечно можно собрать все из отдельных деталей. Для любителей сейчас продаются готовые наборы, в которых есть подробная инструкция и все детали вплоть до мелкой фурнитуры и изолирующих материалов.

Инфракрасная система

Эту систему без преувеличения можно назвать самой популярной на данный момент. Ее монтаж настолько прост, что даже любитель сможет установить такую пленочную систему на своем балконе за несколько часов.

Пленка инфракрасного пола.

Некоторые мастера рекомендуют не устанавливать мощную теплоизоляцию под такую систему, мотивируя это тем, что система работает абсолютно по иному принципу. Оно-то конечно так, но при выключенных нагревателях у вас будут «ледяные» полы. Поэтому я настоятельно рекомендую монтировать экструдированный пенополистирол и не искать себе приключений.

Схема подключения инфракрасного пола.

Как вы видимо уже поняли, до этапа монтажа теплоизоляции любой теплый пол монтируется аналогично. Перед монтажом самой инфракрасной пленки, экструдированный пенополистирол всплошную застилается фольгированным изолоном. Изолон это вспененное полимерное полотно покрытое фольгой.

Проклеивание стыков изолона фольгированным скотчем.

После этого все стыки полотна тщательно проклеиваются фольгированным скотчем. В местах подключения пленки, под контакты, а также под термодатчик в изолоне ножом вырезаются отверстия. Это необходимо для того чтобы толщина всего покрытия была одинаковой.

Опрессованные и изолированные битумной изоляцией контакты.

Пленка разрезается по отмеченным пунктирным линиям, укладывается на изолон и по параллельной схеме подключается к управляющей панели. Контакты опрессовываются и изолируются кусочками битумной изоляции. Термодатчик и управляющая панель устанавливаются так же, как и в случае с кабельными матами.

Поверх инфракрасной пленки для ее защиты настилается слой полиэтилена. Проклеивать стыки здесь уже не обязательно, достаточно сделать 100 мм нахлеста.

Вообще разработчики утверждают, что на такую пленку можно укладывать практически любое напольное покрытие, кроме плитки. Но сколько я видел, обычно на инфракрасный пол монтируется ламинат или паркетная доска.

Схема подсоединения управляющей панели.

Вывод

Как видите сделать теплый пол на балконе относительно просто, если вы уверено держите в руках дрель и шуруповерт, то вам эта задача вполне под силу, особенно монтаж инфракрасного пола. На фото и видео в этой статье собрана дополнительная информацию по теплым полам.

Как сделать отопление на лоджии и балконе своими руками

Для большинства людей вопрос о продлении жилой площади квартиры является наиболее актуальным. Многие хотят расширить жилое пространство квартиры за счет прожорливого балкона с комнатой.

Но для того, чтобы лоджия или балкон были жилыми, их нужно хорошенько утеплить и устроить систему отопления.

Перед тем, как организовать обогрев балкона или лоджии, необходимо провести ряд мероприятий, направленных на утепление помещения.Утепление балкона в первую очередь начинается со стекла.

Внимание! Для остекления балкона или лоджии лучше всего использовать пластиковые тройные стеклопакеты. Они предпочли бы сохранить тепло в комнате. Стеклопакеты использовать не рекомендуется, так как в мороз внутри стекла может образоваться лед.

Когда производится остекление балкона или лоджии, нужно приступить к утеплению стен и потолка. В большинстве случаев для утепления стен утеплителем балкона используется минеральная вата. Также для утепления стен балкона можно использовать пенопласт.

Изоляция стен должна быть следующей:

  • Сначала необходимо установить деревянную обшивку;
  • Затем нужно провести монтаж изоляционного материала;
  • По окончании монтажа утеплителя поверх него наклеивается слой пароизоляционной пленки.

После утепления стен балкона или лоджии можно выполнять утепление потолка. В качестве утеплителя для потолка можно использовать минеральную вату.

Утепление потолка производится следующим образом:

  • Перед началом капитальных работ потолок необходимо обработать антисептиком;
  • После обработки антисептиком уложен слой утеплителя.Лучше всего использовать уложенный теплоизоляционный материал;

Внимание! Уложенный теплоизоляционный материал следует приклеить обычным столярным клеем. Также утеплитель можно оклеить пеной или закрепить с помощью шурупов.

  • После установки утеплителя монтируется обрешетка. Обрешеткой может служить металлический профиль.

После завершения утепления стен можно переходить к утеплению пола. Для утепления напольной лоджии или балкона можно использовать следующие материалы:

  • Минеральная вата;
  • Керамзит;
  • Пена;
  • ПЕНОПЛЕКС;
  • Уложен теплоизоляционный материал.

Изоляция пола должна быть следующей:

  • На бетонное основание необходимо уложить гидроизоляционный материал;
  • После укладки гидроизоляционного материала на основание положить деревянные бревна;
  • Затем между лагами следует уложить плиты из минеральной ваты или другого теплоизоляционного материала;
  • Слой изоляционного материала, уложенный слоем пароизоляционной пленки;
  • Затем на слой пароизоляционной пленки укладывают черновой пол.

После того, как все мероприятия по утеплению балкона выполнены, необходимо обшить балкон. Для обшивки балкона можно использовать следующие материалы:

После того, как процесс утепления помещения завершен, можно переходить к основному пункту – шлангам системы отопления.

Внимание! Утепление балкона имеет первостепенное значение, без надлежащего утепления отапливаемая лоджия или балкон не будет эффективным.

Утеплить балкон или лоджию можно несколькими способами:

  • вывод Центральное отопление;
  • теплых полов;
  • инфракрасные обогреватели;
  • электронагреватель;
  • масляный аккумулятор.

Центральное отопление ↑

Сразу нужно оговориться, что обогрев лоджии от центрального отопления – довольно хлопотная задача. Без согласия БТИ работы проводить нельзя.

Внимание! Сегодня отопление балкона путем установки дополнительных аккумуляторов и подключения к системе центрального отопления запрещено. Запрет связан с тем, что соседи в этом случае будут получать достаточно тепла.

Для получения разрешения на демонтаж радиаторов на лоджии или балконе необходимо, чтобы балкон был соединен с соседней комнатой.

Если разрешение на вынос аккумулятора на лоджию еще не получено, можно приступить к установке:

  • Согласно рекомендациям специалистов, для лучшего прогрева перед сборкой необходимо оклеить стену за аккумулятором фольгой;
  • Затем нужно вытащить стояк отопления, для чего следует обратиться в управляющую компанию и вызвать специалиста;
  • После того, как стояк был перекрыт, нужно просверлить отверстия под трубы. Рекомендуется использовать пластиковый и алюминиевый шланг, в который впоследствии монтируется тройник с клапаном;
  • После того, как в стене просверлены отверстия, можно переходить к установке радиаторов отопления.Для того, чтобы надежно удерживать аккумуляторы, нужно установить два кронштейна, которые должны располагаться вверху радиатора, а еще один необходимо установить в нижней части;
  • Затем нужно подключить батареи к системе центрального отопления. При подключении радиатора важно избегать образования воздушных пробок.

Теплый пол ↑

Для обогрева балкона или лоджии также можно использовать более экономичный вариант установки системы «теплый пол».Система «теплый пол» работает по следующему принципу: нагретый воздух поднимается вверх, поддерживая температуру на нужном уровне.

Теплый пол бывает следующих видов:

Монтаж водяного теплого пола выглядит следующим образом:

  • Сначала необходимо уложить бетонную стяжку;
  • Затем необходимо выровнять основание бетонными стяжками;
  • Далее нам необходимо выполнить монтаж изоляционного материала;
  • После того, как уложен слой изоляционного материала, необходимо выполнить укладку пластиковых труб (цокольный пол).Трубу следует прокладывать змейкой на относительно небольшом расстоянии от изгибов;
  • Затем пластиковая труба, подключенная к системе горячего водоснабжения;
  • После этого укладывается фундамент бетонной стяжки.

Основным недостатком водяных теплых полов является значительная сложность монтажа. Так же электрический теплый пол установить намного проще.

Монтаж электрического теплого пола следующим образом:

  • Сначала необходимо уложить цементно-песчаную стяжку.Толщина цементно-песчаной стяжки должна быть от 4 до 5 дюймов;
  • Далее следует уложить слой утеплителя;

Внимание! Чтобы исключить образование конденсата, нужен слой изоляционного материала для защиты пароизоляционной пленки.

  • Затем на изоляционном материале необходимо провести укладку теплого пола, который, как и в случае водяного теплого пола, укладывается змейкой;
  • После этого мощение пола.Оптимальный вариант напольного покрытия – керамика или плитка. У них более высокая проводимость.

Инфракрасные обогреватели ↑

Для обогрева балкона или лоджии еще одним хорошим вариантом будет использование инфракрасного обогревателя.

Инфракрасный обогреватель – это нагревательное устройство, передающее тепло посредством длинноволнового инфракрасного излучения.

Преимущества инфракрасных обогревателей:

  • Эффективность;
  • Доступность;
  • Быстрый обогрев помещения.

Электронагреватели ↑

Электрические обогреватели – самые популярные средства обогрева.

Преимущества электронагревателей:

  • Быстро обогревает помещение;
  • Позволяет поддерживать заданную температуру;
  • Доступная цена.

Минусы ТЭНов:

  • Крупные счета за электроэнергию;
  • Огонь.

Масляные обогреватели ↑

Для обогрева балкона или лоджии также можно использовать масляные радиаторы.Для подключения маслоохладителя на балконе необходимо оборудовать отвод.

Преимущества масляного обогревателя:

  • Мобильность. Радиаторы оснащены специальными колесами, что позволяет при необходимости перенести их на другое место;
  • Эффективность. Подогреватели масла работают циклически, то есть в зависимости от охлаждения его секций;
  • Для поддержания необходимой температуры. Масляные обогреватели оснащены терморегуляторами для поддержания температуры на комфортном уровне.
  • Безопасность. Масляные обогреватели безопасны для вашего здоровья. Поверхность ТЭНа нагревается до 60 °, что предотвращает образование ожогов.

Минусы маслонагревателя:

  • Медленный обогрев помещения;
  • Большой вес. Вес маслонагревателя может составлять от 19 до 30 кг.

Масляные радиаторы медленно нагревают комнату, но при этом дольше сохраняют тепло.

Организация обогрева балкона или лоджии – работа вполне доступная и не требует много времени.Сначала нужно определиться, какое отопление будет на балконе, а уже после выбрать материалы самого высокого качества.

Связанные с контентом

Современное остекление балкона или лоджии

Оконное остекление балконов всегда приносило владельцу существенные преимущества. Потому что, кроме изоляции от пыли и ворса летом, у вас также есть отличная звукоизоляция и дополнительные квадратные метры жилья. Зимой вы не получите осадков, разных окурков с соседних балконов или лоджий, а если лоджия на первом этаже, то остекление препятствует проникновению грабителей в жилище.Кроме того, современное остекление окон для балкона или лоджии имеет очень эстетичный вид как снаружи, так и изнутри. Так будет уютно смотреться балкон или лоджия. Остекление бывает двух видов: холодное и теплое.

Состав:

Современное остекление окон для балкона или лоджии. Теплое остекление

Если вы хотите сделать из балкона дополнительную комнату, лучше выбрать теплый вариант остекления и вставить стеклопакеты. При таком оформлении балкона или лоджии Вы получите лишние метры жилья практически бесплатно.Лоджия получает хорошую изоляцию, дополнительное освещение и источник тепла. Кроме того, он оборудован пластиковыми или деревянными панелями. Также при необходимости можно смонтировать «теплый пол».

Такую лоджию можно совместить с квартирой или сделать отдельную гостиную, кабинет или даже устроить там зимний сад. Если у вас есть балкон, его также можно утеплить и сделать выносные рамы, чтобы увеличить его площадь. Также производит дополнительное укрепление балкона, благодаря чему он становится уютным уголком для отдыха в любое время года.

Вы можете выбрать разные рамы для пластикового остекления: складывающиеся, раздвижные, поворотные. Дизайн балкона зависит от ваших предпочтений. С таким остеклением вы получите защиту от пыли, дождя, сквозняков, отличную звукоизоляцию, пожарную безопасность и чистоту, что особенно важно в большом городе. В квартире будет намного теплее из-за качественного остекления, поэтому перепады температур из-за мороза вы не почувствуете.

Холодное остекление окон

Этот метод предусматривает монтаж алюминиевого профиля, который чаще всего монтируется с помощью направляющих для раздвижных окон.Это очень удобный вариант, позволяющий сэкономить место на балконе и защитить его от пыли, дождя. Это также создает гармоничный внешний вид.

Такая холодная лоджия или балкон может использоваться как кладовая для различных солений и комфортного отдыха летом. Если на последнем этаже есть балкон, можно дополнительно установить крышу. Алюминиевый профиль прочен и не требует покраски, поэтому лишних хлопот не доставит.

Способы остекления

Остекление с выступами .Такой вариант остекления позволяет немного расширить пространство, поскольку в процессе монтажа оконный профиль устанавливается немного дальше основного ограждения.

Льготы:

  • увеличение площади жилой площади;
  • возможна установка подоконника, позволяющего компактно разместить вещи и делающего комнату более комфортной и функциональной;
  • усиление парапета и верхней плиты, что актуально для старых домов;
  • красивая внешняя лоджия или балкон;

Безрамное остекление – более современный способ, позволяющий получить сплошную стеклянную стену без рамок и вертикальных стоек.Благодаря этому пространство визуально расширяется.

Преимущества:

  • прочная современная конструкция, устойчивая к дождю, ветру и другим воздействиям окружающей среды;
  • удобство использования;
  • эстетичный внешний вид;
  • визуальное расширение пространства;
  • простота обслуживания;
  • более естественное освещение;

Как утеплить лоджию | Окно. Двери. Перегородки

В большинстве квартир балконы используются для хранения различных ненужных вещей или полностью пустуют, при этом за счет их площади можно значительно увеличить жилую площадь, расширив комнату или сделать дополнительную комнату, в которой, например, можно разместить оставшиеся на ночь гости.Чтобы обеспечить комфортные условия на лоджии, в первую очередь следует подумать о ее утеплении. В этой статье мы рассмотрим, как правильно утеплить лоджию своими руками , и какие материалы и инструменты нам могут понадобиться. Для обеспечения эффективной теплоизоляции требуется комплексный подход, включающий качественное остекление и утепление стен и полов. Так с чего же начать?

Качественное остекление – первый шаг утепления лоджии

В большинстве имеется остекление лоджий, но во многих случаях это однослойный деревянный каркас и остекление.В обычном помещении через оконные проемы может уходить до 20% тепла, а если говорить о лоджии, где окна составляют почти треть общей площади стен, то через них теряется более половины теплого воздуха. Чтобы сохранить максимум тепла, демонтируйте старые окна и замените их металлическими. Лучше всего использовать оконные блоки с трехкамерным профилем. Он может эффективно удерживать тепло даже при температуре наружного воздуха ниже -30. Трехкамерный стеклопакет способен обеспечить температуру даже на неизолированной лоджии на 5-10 градусов выше улицы.

В настоящее время на рынке существует огромное количество компаний, предлагающих свои услуги по установке окон, поэтому лучше всего выбирать те, которые имеют большой опыт, а также используют качественные профили и фурнитуру при изготовлении своей продукции. . Лучше всего отдавать предпочтение профилям известных европейских брендов, таких как Rehau, KBE или VEKA. Немаловажную роль играет качество монтажа и герметизация проема между окном и стеной.

После того, как окна установлены, можно приступать к дальнейшим работам по утеплению лоджии, но перед этим следует проверить все стыки на наличие трещин. Через эти трещины будет уходить тепло, поэтому их необходимо заделать гипсовой штукатуркой.

Как утеплить лоджию своими руками. Шаг 1. Утепление пола

Есть два варианта утепления пола на балконе, это пол на деревянном каркасе, а также так называемый электрический «теплый пол».Сначала рассмотрим процесс укладки утеплителя на основу из дерева. Перед тем, как приступить к работе, следует подготовить поверхность пола, очистив все лишнее, и выбрать теплоизоляционный материал, для которого можно использовать пенопласт или минеральную вату.

Первым делом устанавливаем журналы, которые станут основой нашего будущего секса. Между балками будет располагаться утеплитель. Возьмите деревянную балку сечением 20х8, измерьте ее длину и отпилите лоджию. Сначала можно связать две торцевые доски, осторожно опуская их положение в горизонтальной плоскости с помощью уровня воды.Если пол неровный, для достижения горизонтальности досок можно использовать различные подкладки из фанеры и других подручных материалов. После того, как крайние доски установлены, между ними стянут несколько нейлоновых волокон. Они будут служить ориентиром для расположения середины планки.

Затем укладывается изоляционный материал. Полистирол или минеральные блоки разрезаются на соответствующие фрагменты и затем помещаются между балками. Для обеспечения хорошего контакта утеплителя с полом можно использовать специальную штукатурную смесь.

Если вы используете обычную минеральную вату, укладывайте ее так, чтобы она равномерно покрывала всю поверхность пола. После того, как утеплитель уложен, можно приступать к укладке облицовочной поверхности. Для этих целей лучше всего использовать деревянную доску толщиной 1,5-2 см, предварительно подогнанную по ширине и стригущуюся. Доски укладываются в стопку и плотно прикручиваются к балкам саморезами.

Электрический теплый пол – очень эффективное решение.Он не только обеспечивает определенную температуру, но и нагревает воздух в помещении. Предварительно необходимо выровнять пол, на это заливается стяжка. Кроме этого, греющий кабель крепится к стяжке специальной лентой. Кабель силовой рассчитан в соответствии с ТУ из условий 90-110 Вт на 1 квадратный метр.

После этого заливается специальная самовыравнивающаяся смесь, которая полностью покрывает нагревательные элементы. Толщина верхнего слоя не более 10-15 мм.

Как утеплить лоджию. Шаг 2. Утепление стен

Стены и потолок также утепляются пенопластом или минеральной ватой. Если вы делаете внутреннюю теплоизоляцию жилого помещения, важно, чтобы используемые материалы не выделяли неприятных запахов и не были опасны для здоровья.

Первая обрешетка делается из деревянных балок сечением 3х4 см. Для тех, между стеновыми балками приклеиваются или прикручиваются листы пенопласта.Толщина утеплителя будет зависеть как от характеристик помещения, так и от климатических условий в этом регионе. Например, если с обратной стороны стены находится еще один балкон, даже если он не утеплен, можно использовать тонкий слой теплоизоляции.

Все зазоры и стыки между балками и пластиковой обрешеткой заполнены пенопластом, который благодаря своей пористой структуре отлично сохраняет тепло. При установке изоляционного слоя не забудьте провести все необходимые кабели для подключения освещения и электроприборов.

Чтобы обеспечить максимальную изоляцию, верх из пенопласта покрыт светоотражающим материалом, например фольгой.

Затем можно переходить к отделке стен. Для этого используйте гипсокартон, пластик или деревянную вагонку.

Для облицовки лоджии необходимо использовать влагостойкий гипсокартон. Если убрать преграды и расширить жилое пространство лоджией, то отделывать ее нужно так же, как и комнату.

Как утеплить лоджию. Шаг 3: Утепление потолка

Потери тепла через потолок составляют примерно 10-15%, поэтому не забывайте об этом при утеплении лоджии. Кроме того, слишком низкая температура потолка вызовет появление конденсата. Самый простой и дешевый способ – использование минеральной ваты или пенопласта. Они не только отлично удерживают тепло, но и имеют небольшой вес, поэтому не создают дополнительной нагрузки на всю конструкцию.

Изначально к потолку прикручены балки перекладины.К ним будет прикреплен облицовочный материал, поэтому положение каждого бруса тщательно калибруйте с помощью уровня. Между балками крепится поролон, а можно использовать дюбеля.

Все стыки и трещины следует залить пеной. Если вы решили использовать минеральную вату, она должна обеспечить полное заполнение всего пространства между деревянными балками.

Затем приступаем к монтажу облицовочного материала. Если вы живете в многоквартирном доме, а над вами – лоджия с теплым полом, можно не утеплять потолок, либо ограничиться небольшим слоем в 5-6 см.В тех случаях, когда для крыши над балконом или открытой мансарды выбирается слой утеплителя порядка 10-15 см.

Утепление балконов обеспечит высокий уровень комфорта в любое время года и увеличит пространство в вашей квартире. Приступая к работе, пожалуйста, потребуются необходимые материалы и инструменты. Если выполнить все работы своими силами, с тщательным подбором материалов, на утепление небольшой лоджии с застеклением и облицовкой потребуется не более 500-600 долларов.

Как утеплить лоджию, чтобы она стала гостиной?

Лоджия – это дополнительная площадь, что зачастую используется не совсем рационально.Многим семьям не хватает жилплощади, при этом устраивая на лоджии склад для ненужных вещей. А не лучше ли разобрать щебень и провести утепление лоджии, превратив ее в дополнительную комнату или добавив в комнату или кухню?

Но прежде чем спрашивать, как утеплитьloggia, необходимо выяснить, что такая реорганизация является перепланировкой, поэтому на некоторые работы требуется разрешение. Например, в спальных зонах получить разрешение на застекление лоджии, как правило, не составляет труда.Но если дом находится в центральном или историческом районе города, то могут возникнуть проблемы.

Не менее сложно получить разрешение на бассейн лоджии с комнатой. Дело в том, что выносить на площадь лоджии радиатор центрального отопления категорически запрещено. Поэтому в большинстве случаев можно получить разрешение на частичное объединение помещений при условии, что они разделены раздвижными дверями.

Задумываясь о том, как утеплить лоджию, нужно понимать, что этот процесс включает в себя целый комплекс работ.Среди них остекление лоджии, работы по гидроизоляции, утепление стен, пола и потолка.

Первым шагом в решении проблемы, как утеплить Loggia, обычно является установка окон или остекления. Для утепления необходимо выбрать качественный профиль и установить стеклопакеты, поскольку одинарные не могут обеспечить достаточную теплоизоляцию.

Теперь нужно определиться, чем утеплить лоджию, а именно какие материалы использовать для утепления стен, потолка и пола? Надо сказать, что сейчас в магазинах большой выбор изоляционных материалов.Это и минеральная вата, и пенополистирол, и современные утеплители с фольгированным слоем – изофол, пенофол и др.

При выборе материалов следует учитывать не только их стоимость, но и присущие им свойства. Например, если выбрана минеральная вата, необходимо будет сделать дополнительную пароизоляцию, иначе утеплитель скоро намокнет и перестанет выполнять свою функцию. Если вы выбираете фольгированный материал, то он укладывается блестящим слоем вверх, а стыки закрываются специальным скотчем.

Есть много строительных журналов и сетевых советов, как правильно утеплить лоджию. Однако почему-то не все материалы подчеркивают важность гидроизоляционных работ. Перед укладкой утеплителя крайне важно тщательно обработать все монтажные швы, через которые может проникнуть влага. Для этого используйте монтажную пену и специальный герметик для фасадных работ.

На подготовительной задумке о проведении лоджии электричество. Если вы планируете установить на лоджии какие-то отопительные приборы, то подводить кабель необходимо прямо от щита.Если установка обогревателя не планируется, кабель можно вытянуть из ближайшей розетки.

Завершающим этапом утепления стен лоджии является выбор облицовочного материала. Для этого часто используются пластиковые доски или панели МДФ. Поклонники традиционных материалов могут выбрать обычную деревянную вагонку. Однако если вы планируете объединить лоджию с комнатой, то имеет смысл покрыть стены влагостойким гипсокартоном, а затем использовать тот отделочный материал, которым были отделаны стены комнаты.

Ответ на вопрос, как утеплить лоджию, будет неполным, если не коснуться проблемы устройства пола. На лоджиях не рекомендуется делать бетонную стяжку, так как это заметно увеличит нагрузку на опорную плиту. Лучше использовать стяжку из дерева, тем более что есть системы подогрева пола, которые можно укладывать прямо на деревянные бревна без заливки бетона.

Качественная утепленная лоджия позволит несколько увеличить жилую площадь комнаты.На такой лоджии можно устроить небольшой зимний сад или мини-кабинет, то есть использовать дополнительные счетчики на свое усмотрение.

Монтаж теплого пола на лоджии. Устройство теплого пола с применением централизованного отопления. Нагревательные маты и их виды

В качестве источника тепла для лоджии используются различные системы отопления, которые устанавливаются в основном в полу. Они позволяют поддерживать желаемый температурный режим, формировать максимально благоприятные условия.Правильно устроенный теплый пол на балконе способен выделять необходимое количество тепла.

В полу установлено несколько типов систем отопления, которые используются для утепления балкона и лоджии.

  • маты нагревательные;
  • кабель нагревательный двухжильный;
  • Инфракрасная пленка.

Рассмотрим системы подробнее.

Нагревательные маты и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Они представляют собой одиночный нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна.Устройства относятся к классу систем с кабельным обогревом, их установка осуществляется исключительно в пол.

Нагревательные маты могут иметь длину от 50 см до 3 метров, ширина удерживающей проволоки армирующей сетки обычно составляет 50 см.

В качестве источника тепла используется одно- или двухжильный кабель. Его диаметр варьируется в пределах 2,5-4,5 мм. Для работы матов требуется блок питания 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодной проволоки обычно более 2 м.

Изготовленные нагревательные маты делятся на две группы. По типу кабеля они делятся на:

Особенность матов с одножильным кабелем состоит в том, что они должны быть уложены друг на друга так, чтобы два конца были подключены к термостату. Это значительно усложняет установку, так как требует нарезки ковриков. Также коврик с одножильным кабелем излучает электромагнитное поле, поэтому он не попадает в помещения, где постоянно находятся люди.


Основным преимуществом одножильного отопительного оборудования является его невысокая цена, возможность внедрения в ванной, туалете, кухне

Коврик двунитный – это улучшенный вариант одножильного.Здесь, кроме нагревательного сердечника, есть электрический кабель. Его введение в конструкцию позволяет одним концом подключать терморегулятор, а другой – спрятать в муфте, что дает возможность закончить установку в любом месте.

Коврик двухпроводного типа практически не излучает электромагнитного поля, поэтому полностью безопасен для человека. Его можно реализовать не только на полу балкона, но и в любом другом помещении как источник дополнительного тепла.

Нагревательные маты также различаются по мощности, могут вырабатывать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двунитные маты надежны, безотказно служат долгие годы. Обычно одноядерные модификации тоньше двухжильных, обладают большей мощностью, поэтому быстрее нагревают поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, достоинства и недостатки нагревательных матов.

  1. При использовании циновок высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
  2. Система экономична, рационально расходует электроэнергию. Если балкон мебельный, то под него не подходят коврики.
  3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, – это подключение системы к термостату.
  4. Коврики используются для кратковременного обогрева. На постоянную круглосуточную работу они не рассчитываются.

Поверх матов можно нанести плиточный клеевой состав и уложить саму плитку. При выборе устройства учитывается площадь поверхности нагрева, теплопотери лоджии. Для крепления на балконе нежелательно брать длинный коврик, так как устройство нельзя укорачивать. Уменьшайте только возможные холодные концы, поэтому для балкона выбирайте устройство, максимально соответствующее площади пола.

Установка нагревательных матов

Устанавливайте нагревательные маты с осторожностью.Важно защитить кабель от механических повреждений. Недопустимо использование режущих и острых предметов при установке, оставляя их без присмотра.

Также важно постараться не наступить на кабель. Чтобы исключить возможность этого происшествия, желательно устанавливать в обуви с мягкой подошвой или без обуви, а перед установкой поверхность пола должна быть полностью очищена от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов.Во время этих операций вы можете случайно повредить кабель.

Рассмотрим варианты укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала установите теплоизоляционный материал, затем выровняйте пол, установите амортизатор, который предотвратит деформацию при нагревании. Затем кладем коврик на амортизатор, затем накрываем клееной плиткой, которую прикладываем к плитке. На последнем этапе устанавливается защитная трубка для датчика температуры, терморегулятора, подключения холодных проводов.


Перед укладкой мата для максимальной эффективности можно положить на пол слой утеплителя

Если на балконе пол деревянный, то поверхность сначала выравнивают бетонным слоем. 7-9 мм, затем укладываются нагревательные маты, укладывается твердая пена, затем настилается пол деревом.

Если установка производится на старое плиточное покрытие, то сделайте бетонную стяжку, установите нагревательный элемент, покройте его плиточным клеем, а затем создайте новое плиточное покрытие.


Нагревательные маты легко устанавливаются на старую черепичную крышу лоджии без ее демонтажа.

Рассмотрим детали монтажа более подробно.

Перед укладкой ковриков на поверхность пола необходимо составить схематический план укладки. Следует нанести:

  • контур нагреваемой поверхности;
  • схема укладки;
  • обеспечивают расположение датчика температуры, терморегулятора с учетом расположения электропроводки.

Перед началом работы важно подготовить поверхность для укладки матов. Для этого необходимо удалить трещины на полу шпаклевкой. После высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой нужно установить канавку для трубки, в которой идет датчик температуры. Важно, чтобы он располагался на уровне верхнего края изделия на равном расстоянии от греющих кабелей. Во время работы необходимо заклеить трубку с одной стороны изолентой, чтобы на нее не попал плиточный клей.Другой конец подключается к терморегулятору, который находится в распределительной коробке.

Прокладку можно производить двумя способами – кабелем вверх или кабелем вниз. Первый способ наиболее простой, чаще всего применяется на практике.

Укладка троса направлена ​​вверх: маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола. После этого на поверхность мата наносится плиточный клей необходимой толщины (обычно 3-5 мм), после чего плитки оседают.


Важно равномерно распределить клей по поверхности мата, чтобы избежать образования воздушных пустот, так как во время эксплуатации они могут привести к перегреву кабеля и его обрыву.

Кабель должен быть полностью погружен в тепло. -проводящая среда (плиточный клей и др.).

Способ прокладки кабеля вместе с кабелем (т. Е. Сетка вверх) более сложен в исполнении. Перед укладкой плитки сделайте узорчатый коврик. Для этого ее разводят так, чтобы она полностью закрывала нагретую поверхность.Далее разрежьте сетку-сетку, затем сверните в рулон. На пол нанести слой клея 2-3 мм, после этого мат кабелем развернуть вниз и слегка прижать.

При прокладке важно следить за тем, чтобы расстояние между кабелями было не менее 5 см. Второй слой клея толщиной 5-6 мм наносится шпателем непосредственно на нагревательный мат, после чего укладывается плитка.

Нагревательный электрический кабель

В основе любой системы теплого пола лежит греющий электрический кабель.Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных термостатов различных модификаций. Для работы устройства требуется напряжение 220 В.


Кабель укладывается в бетонную стяжку или плиточный клей. Изделие может обеспечивать температуру пола от +25 до +32 градусов

Кабельная система включает в себя секцию обогрева кабеля, основным ее элементом является двухжильный экранированный кабель, соединенный с одной стороны подводящим проводом, защищенная муфта, а с другой – нагревательным стержнем.

Удельное тепловыделение кабеля составляет примерно 18 Вт / м.

Достоинства кабеля следующие:

  • электромагнитное поле, создаваемое устройством, в полости безопасно для человека; №
  • за счет использования в конструкции нагревательной жилы малой мощности повышается износостойкость кабеля, срок службы кабеля;
  • простота установки;
  • экранирующая пленка обеспечивает электрическую и пожарную безопасность изделия, защищает его от механических повреждений.

Рассмотрим установку кабеля в следующем разделе.

Спецификация сборки нагревательного кабеля

Установка на бетонный пол имеет ряд особенностей. Утеплить его желательно слоем пенополистирола 20-50 мм или любым другим теплоизоляционным материалом. Далее требуется покрыть теплоизоляцию бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с нагревательным элементом пола, иначе прибор может перегреться.

После процедуры монтажный скотч укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть в 10 раз больше диаметра кабеля. Закрепите прибор монтажным скотчем, прикрепив его к выступающим частям.


В одном терморегуляторе можно подключать от двух и более греющих кабелей. Холодный конец устанавливается в коробку в стробу, расположенную в стене.Датчики крепятся между полосами кабеля, вынимаются в монтажную коробку. Питается от сети 220 В от ближайшей розетки

После прокладки проверьте соответствие реального сопротивления нагревательной жилы данным в паспорте. Кабель можно подключить перед установкой, чтобы проверить его работоспособность, затем проложить и залить стяжкой. Муфты необходимо располагать в стяжке из бетона. Перед устройством стяжки составьте схему прокладки кабеля, где определите места для расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До тех пор систему нельзя включить. Также запрещается прокладывать отрезки греющего кабеля в сложенном состоянии. Шаг укладки следует рассчитывать по паспорту.

Инфракрасная пленка для обогрева

Принцип инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство выглядит как ткань, покрытая с двух сторон полиэфирной пленкой.Он гибкий, поэтому его легко установить на любой части пола. Для введения не нужно заливать цементную стяжку или устройство клеевой основы, пленка легко монтируется и демонтируется.


Слои пленки состоят из карбоновых и медных покрышек, благодаря чему теплопередача составляет 100%. ИК-пленка эффективно работает при низких температурах, широко применяется для установки на лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек воспринимает как тепло.Максимальная температура его нагрева +50 градусов.

Любая ИК-пленка состоит из:

  • нагревательного элемента из угольного элемента, который является преобразователем электричества в тепло;
  • шины биметаллические, с помощью которых энергия подводится к нагревательным элементам;
  • Двухслойная полимерная пленка, выполняющая функцию защиты от механических повреждений.

Устройство работает от электросети 220-230 В.


Для крепления пленки к полу можно использовать степлер, клеевую основу или любой другой метод, в зависимости от типа покрытия, которое будет установлено.

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, которые различаются своими техническими параметрами и внешним видом. Можно выделить два основных типа: низкотемпературные и высокотемпературные. Также пленки различаются мощностью, максимальной температурой нагрева, толщиной, шириной и областями применения.

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27 градусов, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется под воздействием высокой температуры.Поэтому высокотемпературные модификации следует укладывать только под керамическую плитку.


Если напольное покрытие будет паркетной доской, ламинатом, ковролином и т.п., то необходимо установить низкотемпературную систему, которая нагревается до +27 градусов. Для покрытия в виде плитки керамзит могут быть установлены высокотемпературные модификации, генерирующие + 45- + 50 градусов

На лоджии можно установить теплую ИК-пленку как на полу, так и на стенах и потолке.Дополнительно панели монтируются на обеих стенах под окнами, напротив окон.

При выборе пленки важно ориентироваться на область ее применения.

Сильные преимущества ИК-пленки

Специалисты выделяют ряд преимуществ ИК-пленки. Среди них:

  • экологическая безопасность – радиация считается полезной для здоровья;
  • при нагреве устройства не воздух, а предметы интерьера, поэтому не происходит испарения кислорода, не изменяется состав воздуха;
  • нет электромагнитного излучения;
  • простота в установке, широкие возможности в настройке.

ИК-пленка долговечна, практически не выходит из строя и не требует ремонта.

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте термостаты, оборудованные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК-пленкой. В функцию термостата входит поддержка заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут варьироваться.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности монтажа датчика температуры на нагревательные маты.


Один термостат может регулировать температуру нескольких нагревательных матов одновременно. Подключите кабельные системы параллельно, предельный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если общая мощность матов больше, требуется дополнительное оборудование для установки термостата в виде входной автомат, УЗО, силовое реле, выключатель защиты по направлению к специальному терморегулятору.

Для установки контроллера необходимо выполнить работы в следующем порядке:

  • создать в стене специальное отверстие для крепления коробки; №
  • для прорезания отверстия в стене для прокладки провода питания и создания отверстия для прокладки соединительного канала;
  • произвести установку, настройку согласно инструкции;
  • Поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть загерметизирована с одного конца для защиты проводов от попадания растворов, воды.С противоположного конца трубка помещается в установленную коробку.


Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Он должен входить между петлями на расстоянии не менее 20 см.

Важно помнить, что при установке нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить исправления в конструкцию термостата, проводить ремонт и установку при включенном питании.

Принцип расчета напольных систем

Перед тем, как выбрать какую-либо напольную систему, важно рассчитать мощность обогревателя, определить его необходимую длину.

Для этого рассчитаем теплопотери лоджии. Через оконные проемы идет много тепловой энергии, поэтому обеспечить температуру +20 – +23 градусов довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме отопления.


Перед установкой системы теплого пола на лоджии важно предварительно прогреть комнату.

Рекомендуемая температура нагревательных матов, кабелей или инфракрасных пленок +26 градусов.Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, то рекомендуемая температура кабеля + 28- + 31 градус.

Обычно для лоджий нужно 160-180 Вт на м 2 для обогрева и 200-220 Вт на м 2 для режима обогрева. С учетом этих рекомендаций можно рассчитать необходимую длину кабеля, шаг стека, мощность системы.

Например, лоджия имеет площадь 2 м 2. Пол – плитка, стяжка не планируется.Возьмем режим отопления, для которого нужно 200 Вт на м 2. Далее определяем площадь обогрева. Рассчитывается по формуле:

S гр = S итого -S пр

Здесь S пр – площадь, занимаемая шкафами и другой мебелью. Допустим, площадь, занимаемая мебелью, составляет 0,5 м 2. Тогда

S gr = 2-0,5 = 1,5

Для лоджии выбран режим обогрева, поэтому требуемая мощность кабеля 200 Вт на 1 м 2.

Если стяжка не планируется, выбирайте тонкую кабельную систему, способную полностью покрыть слой плиточного клея.

Выбрать систему с необходимыми характеристиками можно по таблицам, описывающим характеристики оборудования.


Используя технические характеристики матов, вы можете определить оптимальную модель исходя из индивидуальных требований

На основании таблицы, по площади, определяем толщину мата, его размеры и длину. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

h = (S gr * 100) / L кабина

  • h – шаг штабелирования;
  • L cable – длина кабеля в метрах.

Подставляем значения в формулу, и получаем:

h = 1,5 * 100 \ 17 = 8,8 см

При укладке матов или кабелей помните, что расстояние от стен должно быть 10 см.

Полезное видео по установке систем

Видео рассказывает об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения термостата:

Вы можете узнать об установке ИК пленки из следующей видеоработы:

Кабельные системы, ИК-пленка качественные, дешевые, практичные и долговечные.Вы можете установить их самостоятельно, не привлекая специалистов. Важно только правильно выбрать оборудование с учетом площади обогреваемой поверхности, типа покрытия и других факторов.

Укладка теплого пола на балконе или лоджии возможна только после полного утепления пола, потолка и стен. Важное условие – установка теплосберегающих пластиковых окон. Если этого не сделать, система теплого пола будет малоэффективной. Также заранее определяется конечная цель работы – чтобы ступни были в тепле или просто для обогрева помещения.Во втором случае лучше купить обогреватель. Сделать утепление пола на балконе своими руками довольно просто. Главное, следовать инструкции.

Элементы стиля

Перед укладкой теплого пола важно сделать правильную теплоизоляцию. Этот этап работы обязателен в любом случае. В противном случае система будет неэффективной. Установка обогревателя позволяет значительно снизить затраты. Минимальная толщина утеплителя – 5 см. Чаще всего используется:

  • Пенополистирол экструдированный;
  • вата базальтовая;
  • пенополистирол.

Пол балкона обычно бетонный или деревянный. В первом случае теплый пол укладывается на черновую поверхность, а сверху заливается стяжкой. Во втором случае система ложится между лагами. В обоих случаях установка теплого пола осуществляется быстро и без лишних усилий.


При использовании минеральной ваты для утепления пола обязательно укладка пароизоляционной пленки. Это позволит избежать попадания влаги на обогреватель из помещения.

Водяной пол от отопления

Наиболее распространены системы водяного отопления. Это шланги, обвязанные стяжками. Водяной пол подключен как к центральному отоплению, так и к электрокотлу.


Трубы укладываются на утеплитель, а затем бетонируются. На такую ​​систему возлагается любая система. Уложить теплый пол на балконе своими руками можно и без помощи профессионалов. Однако это требует тщательной подготовки.

Единственный недостаток системы, много сложностей в процессе монтажа, если балкон находится в квартире, а не в частном доме.Процесс трудоемкий, для начала работы требуется разрешение соответствующих органов.


Характеристики водяного пола

Небольшие помещения балконов идеальны для устройства теплых полов. Дополнительная система обогрева укладывается на утепленную поверхность, предварительно выровненную. Устанавливать бетонную стяжку на балконе не рекомендуется из-за ее большого веса.


Благодаря установке системы уровень балконов сравнивается с уровнем внутренних помещений.Однако сначала необходимо получить разрешение на перепланировку. Это поможет избавиться от возможных проблем в будущем, если квартиру нужно будет продать. Основное отличие водяного теплого пола – под ним укладывается толстый утеплитель.


Первое, с чего нужно начать – это диагностика состояния балконной плиты. Если в углах видны сколы, необходимо приварить арматуру и укрепить ее бетоном. Мелкие трещины залить цементным раствором.Если система укладывается еще и в помещении, уровень полов выравнивается. Для этого используется цементная стяжка. Однако перед началом работ необходимо рассчитать нагрузку на балконную плиту и сравнить ее с допустимой.

Многие строители утверждают, что такой способ утепления больше подходит для лоджий. Простота монтажа, относительно невысокая стоимость и возможность подключения системы к центральному отоплению объясняют популярность этого вида отопления. Поверх водной системы можно смонтировать даже ламинат или камень.

Процесс укладки водяного пола

Сначала создайте прочный фундамент. С поверхности чернового пола удалите весь мусор, остатки старого покрытия. При наличии неровностей устраивается цементная стяжка.

После подготовки чернового фундамента выполните следующие действия:

  • Точка росы – пароизоляция.
  • Сложите минеральную вату. Если под бетонной плитой находится неотапливаемый балкон соседей снизу, в холодное время года водонагреватель может замерзнуть.
  • Уложить гидроизоляционный слой.
  • На основание с помощью специального фиксатора установите трубку нагревателя. Это помогает обеспечить его стабильность. Для армирования используется сетка из прутьев толщиной 5 мм. Ячейки должны быть размером 150х150 мм.


Водяной пол можно подключить к центральному отоплению. Для этого необходимо подключить к подающей и обратной линии контур до 20 м², установить на обратке клапан с регулировкой «унибокс». Последний завершает процесс циркуляции, когда пол нагревается до заданной температуры, и включается после того, как он остынет.

Нагревательный кабель

Уложить электрический теплый пол на балконе достаточно сложно. В процессе укладки такого теплого пола нужно учитывать ряд тонкостей. Выбирая такой вариант, стоит помнить, что пол поднимется на 15 см. К тому же изготовление стяжки занимает довольно много времени. В процессе работы выполняются следующие действия:

  • Демонтаж старого основания, выравнивание поверхности.
  • Утепление стен и пола вспененным полиэтиленом фольгой вверх.Склеивание стыков скотчем.
  • По периметру основания приклейте демпферную ленту, которая защитит пол от деформации при температурном расширении стяжки.
  • Закрепить на обогревателе сетку для укладки кабеля.
  • Проложите кабель заранее, рассчитав шаг. Вам нужно сориентироваться по площади комнаты. Рекомендуемая мощность кабельного теплого пола – 250 Вт / м².
  • Затем нужно установить термодатчик и терморегулятор, вызвать схему для проверки правильности подключения.Сфотографируйте готовую систему. Необходимо всегда точно знать, где находятся все элементы системы.


После этого необходимо приготовить раствор и залить стяжку, на которую будет укладываться теплый пол. Его толщина обычно 4-5 см. После полного застывания раствора можно переходить к укладке финишного покрытия.

Важно! При прокладке нагревательного кабеля такой системы теплого пола, как напольное покрытие, нельзя использовать ламинат и паркетную доску.

Нагревательные маты

В теплый пол такого типа кабель прокладывается с шагом 5 см, каждая нагревательная жила изготовлена ​​из материала с высокой степенью сопротивления. Главное преимущество системы – качественные коврики обладают низким уровнем электромагнитного поля, что повышает безопасность такого теплого пола для человека.

Другие преимущества системы:

  • толщина пола увеличивается незначительно;
  • при необходимости коврик можно разрезать на несколько частей – важно не повредить кабель;
  • Нагревательные маты
  • представляют собой готовую конструкцию, готовую к установке.

Устанавливать теплый пол можно самостоятельно. Бетонный субстрат используется как субстрат. Тщательно очищается от грязи и пыли. Для лучшего сцепления основание грунтуется.

Перед выполнением устройства теплого пола маты проверяют на работоспособность с помощью омметра. Далее оборудуют комнату под терморегулятор. Для проводов в полу и стене делают пазы. Датчик температуры устанавливается прямо в полу.Его нельзя размещать рядом с нагревательным кабелем.


После выполнения всех действий можно приступать к укладке матов. Их кладут прямо в клеящую мастику под плитку. После окончания работы коврики рабочие.

Инфракрасная напольная установка

Для устройства пленочного пола используются готовые комплекты. Включает:

  • пленка;
  • терморегулятор и датчик температуры;
  • проводов;
  • изоляция.

Минимальная толщина пленки для балкона 200 Вт / м². При укладке пленки важно соблюдать несколько условий. Например, их нужно разместить в 5 см от стен. Все шины под напряжением должны располагаться с одной стороны. Обрезайте пленку только в отведенных для этого местах. Пленку необходимо облицовывать матовой стороной вверх. Необходимо следить за тем, чтобы конец гофрированной трубки проходил между нагревательными элементами.


Силовые кабели необходимо подключать в соответствии с инструкциями, прилагаемыми к пленке.Сначала ножи разделяются ножом, потом прижимается контакт, а потом подключаются провода. Каждая контактная группа закрывается изолятором.

Для пола лоджии такой пол подходит идеально. Его легче упаковать, а требований к эксплуатации намного меньше. Выводные провода выводятся в специальный паз в стене. После этого система проверяется на работоспособность, после чего накрывается полиэтиленовой пленкой для защиты от проникновения влаги со стороны помещения.Укладывать полиэтилен необходимо внахлест, крепление по стыкам строительным скотчем. В этом случае на балконе можно выложить паркет или ламинат.

Какой пол использовать для балкона, зависит от его расположения, например (утепленный или выносной), а также от финансовых возможностей и целей создания отопления. В первую очередь выберите тип системы – водяной пол или электрическую (кабель, маты, пленка). Также учитывается отделка пола. Например, под ламинатом нельзя прокладывать кабельную систему.Под любым навесом проложить водяную систему отопления.

Кто придумал переделывать балконы в зимних садах, мини-залы, рабочие помещения доподлинно неизвестно. Но этот человек, наверное, недолго ломал голову над тем, где разместить велотренажер, горшочки с инжиром и компьютер. Небольшой кусок квартиры, вынутый за ее пределы, вполне может стать любимым местом, теплым, уютным, комфортным. Если вы решили кардинально изменить функциональное назначение своего балкона, то вам придется потратить немало сил, чтобы превратить этот островок холода в теплый оазис.Поставив надежные стеклопакеты, утеплив стены и крышу, вы, безусловно, добьетесь определенных результатов, однако пол под ногами все равно будет холодным. Единственным решением проблемы станет установка нагревательного элемента, который идеально подойдет конвекторам и радиаторам, а дополнительно установленная система теплого пола на балконе создаст комфортную и уютную атмосферу.

Теплый пол на балконе – стимул для оригинальных идей

О плюсах теплого пола на балконе можно говорить бесконечно.Это и возможность использовать систему как базовое отопление, и сэкономить место для и без того небольшого балкона, и удобство монтажа (для пленочного пола), и куча приятных моментов. Однако даже такая, казалось бы, положительная со всех сторон система обогрева имеет ряд недостатков.

  1. Дорого. Намного дешевле купить масляный радиатор или обогреватель типа «бриз», но посчитайте затраты на электроэнергию, которые с наступлением первых осенних заморозков увеличатся примерно в два-три раза и вы дадите 1000-1200 вместо обычных. 300-500 руб.А теперь внимание! Система теплого пола расходует около 3-4 рублей в день. Итого, за месяц ваш счетчик будет наматывать всего на 100-120 рублей больше обычного. Экономия очевидна!
  2. Сложность установки. Этот предмет относится к кабельной системе теплых полов, однако при грамотном подходе и умелых руках, растущих из нужного места, установить конструкцию несложно. Однако времени все равно уйдет достаточно, ведь делать стяжку придется, а на это уйдет не один день от жизни.

Особенности устройства теплого пола на балконе

Процесс его установки несколько отличается от его установки в других помещениях квартиры. Дело в том, что стены балкона не обладают теми характеристиками прочности и теплопроводности, которые присущи стенам дома, поэтому перед установкой теплого пола придется утеплить балкон.

Для этого необходимо уложить утеплитель не только на боковые стены, но и на ту часть стены, которая примыкает к балкону, а также на пол, при этом пол желательно покрыть пароизоляцией. материала, а все стыки между стенами и пароизоляционной поверхностью проклеить металлизированным скотчем.Таким образом, ваш балкон превратится в настоящий «термос», сохраняющий тепло и не допускающий его утечки.


Перед установкой теплого пола необходимо утеплить стены и бетонное основание

А теперь более подробно об особенностях монтажа разных видов электрического теплого пола (его следует использовать для утепления балкона).

Монтаж кабельной системы обогрева

Кабельные нагревательные секции используются при наличии стяжки с обязательным слоем утеплителя и гидроизоляции, иначе основная часть тепла, выделяемого системой под полом, будет уходить вниз и активно обогревать потолок соседу.

Цементно-песчаная стяжка должна иметь толщину не менее 45 мм, а греющий кабель в ней должен располагаться на глубине примерно 30-35 мм от верхнего края. Лучше всего отделать работу кафельная плитка – она ​​отличается высокой теплопроводностью, а значит, мгновенно нагревается, отдавая тепло вашим ногам. Однако воспользоваться всеми возможностями и прелестями кабельной системы теплого пола вы сможете только через три-четыре недели – именно столько времени потребуется стяжке для полного высыхания.


Кабельный теплый пол – долго и дорого

Монтаж системы на нагревательных матах

Данную систему целесообразно использовать в том случае, если использование цементно-песчаной стяжки невозможно.

Нагревательные маты можно укладывать непосредственно на клеевой состав, предназначенный для укладки плитки. Подложка здесь послужит выравнивающим слоем, старое керамическое покрытие, бетон и т. Д. После укладки последний кафельный пол готов к эксплуатации – не дожидайтесь суток, но вы сразу сможете наслаждаться теплом и уютом.

Правда, у системы есть пара недостатков – она ​​не может накапливать тепло, а значит, может использоваться только как дополнительный источник отопления и имеет довольно высокую цену, если сравнивать ее стоимость со стоимостью кабельного теплого пола. система.


Плитку можно укладывать прямо на нагревательные маты

Устройство инфракрасных пленочных полов

– Самый простой в установке. Складываем листы, закрепляем их скотчем и готово. Основой такой системы являются нагревательные элементы, излучающие тепловые лучи.Они способны согревать пол, стены и предметы, а они, в свою очередь, отдают тепло окружающей среде, не нагревая воздух. Таким образом, внутри помещения создается не только комфортная температура для пребывания человека в нем, но и идеальные условия с точки зрения чистоты воздуха и его увлажнения.

Инфракрасные полы совместимы со всеми типами полов: ламинатом, плиткой, паркетом, линолеумом и даже ковролином.

Пленочный теплый пол – идеальный способ «утеплить» балкон

С системой теплого пола можно воплотить в жизнь свои идеи: превратить старый захламленный балкон в спортзал или кинотеатр, игровую комнату или кабинет, теплицу или бар.Какими бы ни были идеи и мечты, главное, чтобы они воплощались в жизнь.

Вас не удивит переделка балкона в кабинет или уютную зону отдыха. Эту идею все чаще используют владельцы не только новостроек, но и старых многоквартирных домов. При строительстве нового помещения на лоджии нужно будет делать это самостоятельно, ведь строители, как правило, сюда даже не подводят электричество. Далее мы расскажем, как сделать электрический теплый пол на балконе своими руками, предоставив несколько небольших инструкций с видео примерами!

Нагревательный кабель

Самый трудоемкий процесс – это прокладка греющего кабеля на балконе или лоджии.Если вы решили сделать именно такой вариант электрического теплого пола (как на фото), то учтите, что высота помещения уменьшится на 12-15 см (из-за стяжки и утеплителя).

Также следует понимать, что установка нагревательного кабеля и заливка стяжки под ним займет много времени. Если вы все это понимаете и все же решили сделать обогрев балкона кабелем, то следуйте инструкции ниже:

  1. Снимите старое покрытие пола и выровняйте поверхность под стяжкой.
  2. Изоляция пола и стен из вспененного полиэтилена с фольгированным покрытием. Стыки необходимо заклеить металлической лентой.
  3. По периметру балкона приклеиваем демпферную ленту, которая при тепловом расширении стяжки предохраняет пол от деформации.
  4. На слой утеплителя закрепите сетку или монтажный скотч для крепления электрического теплого пола к лоджии.
  5. Закрепите нагревательный кабель с таким же шагом, который нужно рассчитать, ориентируясь на площадь помещения и рекомендуемую мощность обогрева – 250 Вт / м2.
  6. Установите термостат и датчик температуры в подходящем месте.
  7. Позвоните в цепочку, чтобы убедиться, что все правильно подключено и работает.
  8. Сделайте снимок готовой системы электрического отопления, чтобы в случае ремонта вы точно знали, где она находится.
  9. Приготовить цементно-песчаный раствор и залить стяжку толщиной 4-5 см.
  10. Когда раствор полностью застынет (летом достаточно подождать несколько дней), можно приступать к укладке напольного покрытия кафелем или линолеумом.

Если вы решили сделать на балконе электрический теплый пол с помощью нагревательного кабеля, учтите – ламинат и паркетную доску в этом случае нельзя использовать в качестве напольного покрытия.

Решили самостоятельно утеплить балкон? Пленочный инфракрасный теплый пол на балконе – отличное решение вашего вопроса. Всего за два часа без специальных навыков и с минимальным набором инструментов вы сделаете свой балкон еще уютнее.

Давно возникло желание оборудовать балкон не только для хранения велосипеда, санок и инструментов, но и попробовать использовать его с большей эффективностью.Особенно если учесть его площадь – около 5 м2, почти вся комната! На утепленном балконе легко устроить зимнюю оранжерею, игровую комнату для детей или личный кабинет. Поделюсь собственным опытом, как устроить пленочный теплый пол на обычном балконе.

Оговорюсь сразу – вся работа выполнена женскими руками, что говорит о доступности новых технологий даже для непрофессионалов (образование у меня гуманитарное). Так что не судите строго, мужчины!

Из множества вариантов утеплить балкон и сделать его уютным даже зимой остановился на инфракрасном термопленочном полу, так как он отличается энергоэффективностью, простотой монтажа и приемлемой ценовой политикой.

Расходные материалы

Из расходных материалов для установки пленки теплого пола на балконе нужно:

  • заказал полотно через интернет-магазин пленочного пола необходимой длины (шириной 0,5, 0,8, 1,0 м).
  • терморегулятор (датчик должен быть включен для измерения температуры пола)
  • теплоотражающая подложка (полиэтилен с зеркальной поверхностью)
  • медный двухжильный провод, рассчитывается от длины края пленки пола до термостата (необходимо сечение не менее 1.5)
  • комплект изоляционный (продается в интернете помимо пленочного пола).

Укладка инфракрасного теплого пола на балконе

Монтаж начинается с пола балкона, который должен быть максимально выровнен (у меня для утепления ДСП и пенопласт под ним). Неровный пол может стать причиной прорыва пленочного пола в будущем.

На первом этапе работы необходимо проложить датчик температуры термостата. Для этого на поверхности пола прорезаем борозду, в которую помещаем термодатчик, фиксируя его.Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подключены к термостату.


Датчик температуры.

Датчик в штробе лучше закрыть сверху плотным материалом (использовалась старая пластиковая линейка).


На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте прорезать прямоугольное отверстие над датчиком температуры, чтобы подложка не мешала правильной работе датчика.По периметру подложка фиксируется двусторонним скотчем.


Прорезь в подложке над датчиком температуры.

Приступаем к укладке белья теплого пола

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещается класть пленку там, где вы планируете устанавливать мебель.

Укладываем нагревательную пленку медными покрышками и фиксируем края скотчем к подложке.Подключаем электрические контакты. Если вы монтируете несколько полос пленки, подключение к электросети производится параллельно. Для подключения используем зажимной контакт из изоляционного набора. С одной стороны напольного полотна производим подключение к проводке, с другой – край медной шины заизолирован. Контакт вставляется одной половиной внутрь пленки (в области шины пленка имеет зазор между слоями), а второй со стороны шины прижимается. Для опрессовки контактов используем плоскогубцы.

Подключите медный провод к контактам и заизолируйте их изоляцией из комплекта. Подводим провода к терморегулятору. Проволока крепится к подложке с помощью канцелярского скотча.

На этом этапе важно проверить работоспособность всей конструкции (подключением напрямую к электросети).


Изолированный контакт.


Шины изолированные медные второй кромки лопасти.

Все белье теплого пола для дополнительной защиты покрывается обычной полипропиленовой пленкой и фиксируется скотчем.


Закрепляем полиэтиленовой лентой.

На завершающем этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забывайте отключать питание перед установкой и подключением проводки! Потребуется подключение к электричеству (220 вольт).

Терморегуляторы встраиваются и крепятся к поверхности.Итак, прикручиваем термостат и подключаем. Все подключения производятся по прилагаемой к нему схеме.

Включили, отрегулировали термостат, пощупали … Жара !!! За работой!!!

На весь процесс установки ушло около 2 часов. Так что даже женщине вполне по силам самостоятельно уложить на балконе такое диковинку, как теплый пол с подогревом, и сделать еще один уголок своего дома немного уютнее.

Что такое лоджия?

За последние несколько лет мы добавили много новых продуктов в наш ассортимент, но зимний сад «Лоджия», возможно, вызвал самый большой шторм.

В оформлении лоджии использованы элементы зимнего сада и оранжереи. В оформлении лоджии оказали сильное влияние период итальянского Возрождения и работы одного из ведущих архитекторов того времени, Филиппо Брунеллески.

Самый востребованный дизайн зимнего сада

Поставляемая нами модернизированная версия Лоджии сочетает в себе свет и небо и содержит массивные угловые колонны, которые придают ей непревзойденную прочность. Чтобы он выглядел естественным продолжением дома, внутренние стены и потолок красиво оштукатурены.

Он также обеспечивает гарантированную круглогодичную настройку благодаря исключительно низким показателям теплопроводности, обеспечиваемым термоэффективной кровлей и остеклением, что означает отсутствие шансов на перегрев летом и ощущение чрезмерного холода зимой. Большинство зимних садов на лоджиях потребляют половину тепловой энергии, которую требует зимний сад такого же размера.

Быстрая установка…

Можно подумать, что на создание такого экстравагантного пристройки потребуется много времени.На удивление это не так, поскольку лоджию можно построить быстрее, чем строить из кирпича или блоков и рендерить зимние сады или оранжереи. Помогает то, что они обычно соответствуют действующим строительным нормам.

Построенная в соответствии с высочайшими стандартами, лоджия представляет собой нечто совершенно противоположное обычным зимним садам и оранжереям, поскольку она обладает прочностью пристройки и внутренним окружением, как ничто другое.

Восхитительный дизайн…

В отличие от обычного зимнего сада, на лоджии можно разместить традиционные створчатые окна для тех, кто хочет выглядеть аутентично.Это благодаря сплошным квадратным колоннам и глубине 300 мм спереди и сзади, которые можно установить с любой стороны большинства окон.

На оштукатуренном потолке по периметру также разместятся точечные и даунлайтеры, которые вы можете включить, чтобы оживить пространство ночью.

Для дополнительного стиля рассмотрите включение карниза. Его великолепные детали, казалось бы, подчеркнут структуру и еще больше улучшат атмосферу.

Приходите посмотреть зимний сад, о котором все говорят

Вы будете очарованы лоджией, когда увидите ее собственными глазами в нашем выставочном зале Kent.Он расположен среди лучших зимних садов графства.

Как утеплить лоджию своими руками: технологии, советы, видеоинструкция

Идея превратить лоджию в другую комнату приходит в голову многим, но реально воплотить ее в жизнь решаются лишь единицы. Навязанный миф о дороговизне и сложности процесса кого-то отталкивает, кто-то не в состоянии оплачивать труд специалистов, а кто-то не знает, как утеплить лоджию самостоятельно.В этой статье мы постараемся донести до первых экономику преобразования лоджии, а вторым подробно описать весь процесс от начала до конца.

Содержание

  • Нужно ли утеплять лоджию?
  • Тщательно готовимся к утеплению
  • Остекление – обязательно
  • Что нужно для теплоизоляции
  • Как самостоятельно утеплить лоджию
  • Устройство системы теплоизоляции на потолке
  • Утепление пола на лоджии
  • Утепление стен: правила выполнения
  • Отделочные работы: создание дизайна
  • Отвод тепла на лоджию
  • Возможные ошибки и некоторые советы при утеплении лоджии
  • Нужно ли утеплять лоджию?

    Конечно, все зависит от индивидуальных предпочтений.Если вы настроены использовать лоджию только как склад, то утеплять ее не нужно. Но для того, чтобы воплотить в жизнь один из самых интересных дизайнерских проектов, которых огромное количество, утепление просто необходимо. Кроме того, это снизит теплопотери и значительно снизит проникновение в помещение пыли, шума и вредных газов, что особенно важно для людей, проживающих в квартирах, окна которых выходят на центральные улицы и проспекты с интенсивным движением транспорта.

    Установка стеклопакетов снизит уровень шума и пыли, проникающей с улицы

    На лоджии можно разместить небольшую теплицу, установить журнальный столик и стулья, устроить спортивный уголок с тренажерами и многое другое. .В этом случае повторного утепления не избежать.

    Также необходимо утеплить поверхности лоджии, если вы решили объединить ее с прилегающей комнатой, потому что иначе внешняя стена в холодное время года станет сырой и плесневеющей, а в комнате будет очень низкая температура.

    Объединение лоджии с гостиной увеличит полезную площадь квартиры

    Тщательная подготовка к утеплению

    Парапет, или внешнее ограждение лоджии, является самым слабым звеном в утеплении.Ведь он контактирует с улицей, рассчитан на пропускание света при одновременном исключении проникновения шума, влаги, пыли и холода. Чаще всего парапет представляет собой железобетонную плиту, в этом случае перед тем, как утеплить лоджию своими руками, нужно тщательно проложить широкие щели (например, кирпичом) и узкие бетонные.

    Для парапета лоджии достаточно укладки в половину кирпича, чтобы не перегружать конструкцию лишним весом

    Если парапет металлический или не совпадает по уровню с верхними этажами, перед утеплением лоджии необходимо необходимо уложить парапет и боковые стенки.Для этого лучше использовать пеноблоки или керамический кирпич. Наружная поверхность забора может быть отделана пластиковым сайдингом или декоративными панелями, это также утепляет площадь лоджии.

    Совет: все деревянные части следует обработать любым антисептическим составом, чтобы предотвратить появление бактерий, ведущих к разрушению и гниению.

    Остекление – обязательно

    Перед началом утепления лоджию необходимо застеклить. Для этого понадобятся теплые пластиковые конструкции, установку которых следует доверить специально обученным людям.Для остекления лоджий лучше всего подходят двухкамерные пакеты со стеклами толщиной не менее 32 мм. При правильном утеплении их установка должна сопровождаться установкой расширяющихся дополнительных профилей слева, сверху и справа от стеклопакетов.

    После монтажа стыки и стыки тщательно пропенить монтажной пеной, которая должна лежать ровно, без дефектов и трещин. Затем пену закрывают снаружи специальными наполнителями – это поможет защитить ее от вредного воздействия солнечных лучей.

    После установки стеклопакетов все щели необходимо тщательно замазать.

    В некоторых случаях хозяева квартиры останавливаются на этом этапе и устанавливают отопительный прибор. Как правило, в этом нет никакого смысла, так как без должного утепления парапета, стен, потолка и пола температура на лоджии будет всего на несколько градусов выше, чем снаружи.

    Что необходимо для теплоизоляции

    Для проведения работ по утеплению лоджии потребуется:

    1. Теплоизоляционный материал, обычно пенопласт, экстрол или техноплекс.
    2. Пена и очиститель для нее.
    3. Пароизоляционный материал (пенофол или изолон).
    4. Дюбели пластмассовые тарельчатые, дюбели в виде пластиковой пробки, дюбели-гвозди, саморезы для крепления подкладок к бревнам и бетонной плите, для подвесов, гвоздей.
    5. Металлическая лента.
    6. Антисептик для покрытия лаг.
    7. Штанга на бревна и подкладки под ними для повышения уровня поверхности пола (камерная сушка 45 × 60 или антисептик 50 × 70).
    8. Направляющие для крепления отделочных материалов внутри лоджии.
    9. Профиль оцинкованный и рамы для установки.
    10. Оцинкованные подвесы для крепления реек и профиля.
    11. Деревянные бруски 50 × 20, 50 × 30, 45 × 20 или 45 × 30.
    12. Инструмент (перфоратор, отвертка, плоскогубцы, ножницы по металлу, рулетка, уровень, карандаш, уровень со штативом, лобзик и пистолет для пенопласта).

    Как утеплить лоджию самостоятельно

    Устройство системы теплоизоляции на потолке

    Перейти к утеплению потолка лоджии.Для этого к потолку крепятся подвесы для последующей установки реек. Теперь пенополистирольную плиту прикрепляют к поверхности потолка с помощью монтажной пены или устанавливают на дюбеля пластиковых плит, предварительно сделав небольшие прорези для подвесов в утеплителе.

    Утепление потолка лоджии с подвесной каркасной конструкцией

    Совет: сердцевину дюбеля (пластмассовую или металлическую) следует выбирать исходя из веса удлинителя.

    Отверстия необходимо заделать кусочками утеплителя или пенопласта.

    Утеплитель пола на лоджии

    Итак, как утеплить пол на лоджии? Сначала к опорной плите прикрепляются прокладки из обработанной антисептиком древесины, служащие опорами.

    Важно: прокладки опоры должны быть выровнены.

    При установке необходимо следить за тем, чтобы высота балки вместе с толщиной бревна была такой, чтобы они возвышались над всеми слоями изоляции не менее чем на 5 мм. Лаги крепятся к опорам при помощи саморезов, а между ними лежат пластины изоляционного материала.Далее фольгой выкладывается пароизоляционный слой. Это нужно делать так, чтобы стыки пароизоляционных слоев не попадали во внешние углы, только в этом случае можно избежать возникновения «мостиков холода».

    Укладка утеплителя на пол лоджии: укладка бруса и расположение между лагами минеральной ваты

    Важно: образование мостиков холода также вызывается установкой деревянных бревен в толщину плит пенополистирола, и использование металлического каркаса, установленного в корпусе плит.

    Все соединения слоя фольги необходимо проклеить скотчем, чтобы добиться эффекта термоса. Если в результате получилась совмещенная с жилой комнатой лоджия, то утепление и настил полов проводят на высоту внутренней плоскости стены. При этом уровень пола становится выше за счет расположенного между лагами утеплителя.

    Утепление стен: правила выполнения

    На первом этапе необходимо определить необходимость утепления стен лоджии.Стены, граничащие с улицей, а также прилегающие углы стен, граничащие с комнатой, необходимо тщательно утеплить. Далее определяем высоту дополнительных расширителей. Для утепления лучше использовать пенополистирольные плиты, имеющие выбранную четверть. Это позволяет избавиться от сквозных отверстий в местах их соединения. Если таких плит не было, то обычные плиты следует укладывать в два слоя со смещенными стыковочными швами, чтобы не образовывались сквозные отверстия. Первый слой изоляционного материала крепится к плите перекрытия с помощью пластинчатых дюбелей, а второй может крепиться к первому монтажному пенопласту.

    Утепление стен лоджии изнутри

    Итак, утепляем наружные стены под стеклом; боковые стены, окаймляющие улицу, а также соседние холодные лоджии; вертикальные углы стен, прилегающих к жилому помещению.

    Вдоль пластиковых конструкций и под ними, к теплой боковой стене и вдоль парапета необходимо прикрепить вертикальную полосу изоляционного материала высотой, равной высоте боковой стены и шириной:

    • для панельный дом – более 300 мм;
    • для кирпича – более 500 мм.

    Это можно сделать с пеной. Углы утепляются слоем утеплителя 20-30 мм, а поверх него фольгированный пароизоляция с фольгой внутри лоджии.

    Поверх утеплителя следует прикрепить пароизоляцию из фольги.

    Совет: для достижения наилучшего результата пароизоляция устанавливается на теплой стороне изоляционных материалов.

    Поверх пароизоляции предварительно прикрепленные к стенам и потолку подвесы устанавливаются на уровне направляющих так, чтобы между изоляционным слоем и отделочным материалом образовалась воздушная прослойка.

    Установка направляющих на стены лоджии

    Совет: на этом этапе необходимо установить направляющие для светильников, штор, сушки белья и другого оборудования.

    Важно: Перед установкой перил на наружную стену дома необходимо провести электромонтажные работы.

    Направляющие можно установить из деревянного бруса или из оцинкованного профиля.

    Отделочные работы: создание дизайна

    Вопрос, как правильно утеплить лоджию, уже практически решен, осталось придать помещению уютный законченный вид.На все поверхности накладывается обрешетка из сухого бруса 40 × 20 мм, обработанная антисептиком. Обрешетка устанавливается планками, крепится дюбелями и саморезами прямо к бетону.

    Нанесение обрешетки на утепленные стены лоджии

    К обрешетке прикреплены отделочные материалы. Чаще всего для внутренней отделки лоджий используют пластиковые панели или гипсокартон с повышенной влагостойкостью. Недостатком использования гипсокартонных панелей является необходимость проведения масштабных последующих работ.Гипсокартон требует грунтовки, шпатлевки и краски или наклейки обоев.

    Лоджия после отделки: уютное место отдыха с уникальным декором

    Устанавливаем пластиковые подоконники под окнами, ведущими из комнаты на лоджию, и порог ПВХ под дверью, под который предварительно необходимо установить дополнительное деревянное бревно обработаны специальным антисептическим раствором.

    Проведение тепла на лоджию

    Чтобы на лоджии не было холода, необходима установка дополнительных источников тепла.Проводить водяное отопление на лоджии по госстандартам категорически запрещено, поэтому тепловые конвекторы будут оптимальным вариантом. Если площадь комнаты больше 6 квадратов, то нужно установить два тепловентилятора на противоположных концах. Можно использовать масляные передвижные обогреватели и электрокамины.

    Возможные ошибки и советы при утеплении лоджии

    Неправильно выполненные утеплительные работы могут привести к образованию конденсата на стенах (эффект «плачущей» стены) между утеплителем и стеной.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
