Как выполнить настил плитки на устроенный электрический теплый пол

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.



Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео: Всё про теплый пол Ответы на многие вопросы ч. 1. Сравнение и выбор нагревательного кабеля и мата.

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

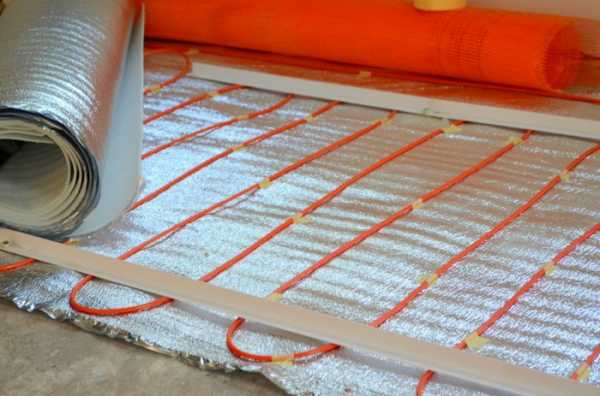

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

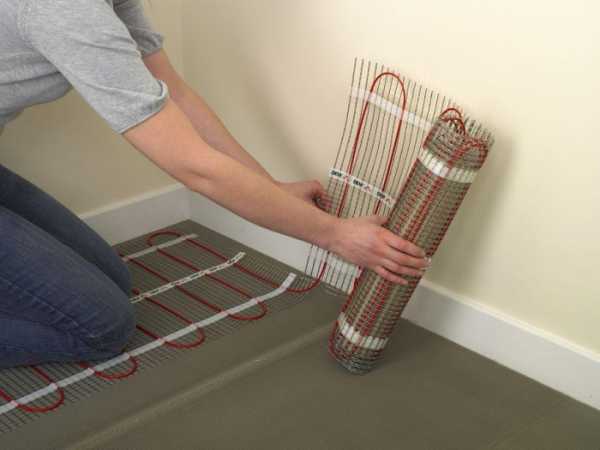

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

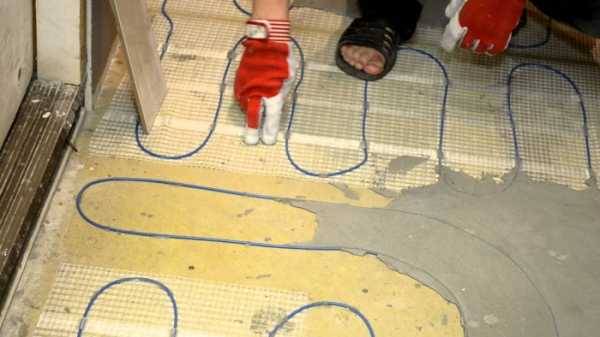

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

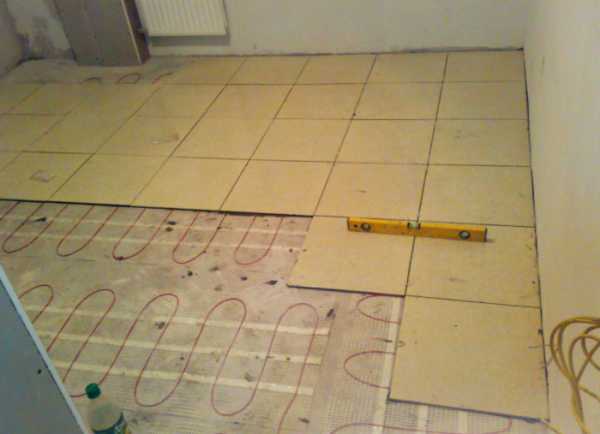

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

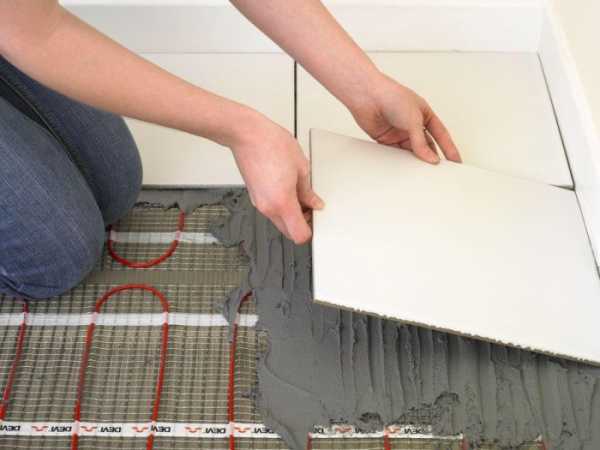

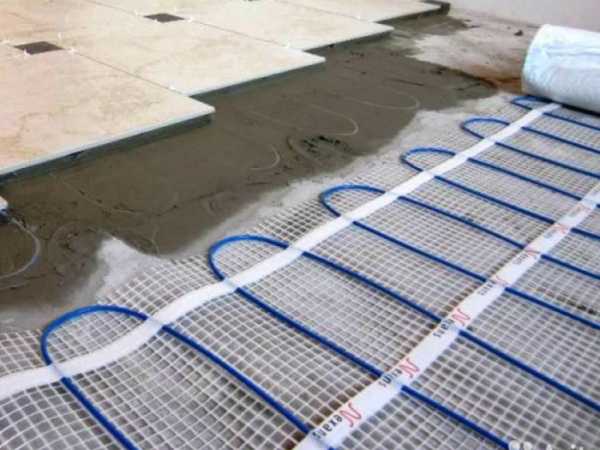

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео: Монтаж теплого пола под плитку.

Видео: Теплый пол под плитку видео

Видео:

Видео: Электрические теплый пол под плитку

Видео: Укладка теплого пола под плитку

sdelalremont.ru

Технология укладки электрического теплого пола под плитку

Содержание:

  • Выбор варианта
  • Подготовительные мероприятия
  • Создание схемы
  • Расчет материала
  • Слой теплоизоляции
  • Расположение температурного датчика
  • Раскладка нагревательных матов
  • Заливка стяжки
  • Укладка плитки
  • Счастливое соседство

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

  1. Нагревательный кабель. Относится к числу бюджетных вариантов. Но при этом придется немного повозиться, чтобы сделать правильный расчет количества кабеля для монтажа системы отопления, а также выполнить укладку теплого пола под плитку. Стяжка в таком случае получается несколько толще, что сокращает расстояние от пола до потолка. Если есть возможность пожертвовать высотой потолка, то можно выбрать устройство электрического теплого пола из нагревательного кабеля.
  2. Термомат. Он обладает несколько большим количеством положительных качеств. Его можно даже назвать усовершенствованной версией проводника. Главная особенность заключается в том, что кабель располагается на специальной сетке из стекловолокна. Здесь достигается равный шаг уложенного кабеля на всей протяженности мата.

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Подготовительные мероприятия

При монтаже теплого пола под плитку необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости выравнивается. При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой стяжкой. Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения электрического теплого пола. Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

  • При выборе шага укладки теплого пола электрического под плитку следует выдерживать расстояние от стен в комнате, которое будет равно минимум 100 мм.
  • Укладку используемого материала можно кроме прямолинейного направления, можно выполнять и сгибать. Для этого она подрезается в специально отмеченных местах. Изгиб производиться в нужном направлении. Эти все тонкости могут позволить снизить расход потребляемой энергии. Нагрев будет осуществляться именно в тех местах, в которых это необходимо.
  • Запрещен монтаж нагревательных элементов под громоздкой мебелью (при отсутствии ножек) и бытовой техники. При таком исполнении тепло не будет поступать для обогрева воздуха в помещении, а будет возвращаться обратно к элементам нагрева. Это вызовет их перегрев и выход из строя.

Расчет материала

Грамотный расчет материала для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м2.

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного электрического теплого пола. Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться утепление основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – пенофол. Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Датчик температуры предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится датчик – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по бетонному основанию или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала монтажных работ. Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж напольного покрытия и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для стяжки пола потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

  • Вода (0.6 части).
  • Цемент (1 часть).
  • Песок (4 части).
  • Щебень (5 частей).
  • Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

1. Металлическая сетка, 2. Нагревательный кабель, 3. Стяжка, 4. Плитка.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть электрический теплый пол. Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная теплая стяжка под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый клей должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического теплого пола – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент затирки швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама затирка для надежности проводиться по прошествии суток после укладки плитки.

Что касается клея, то еще можно сказать о том, что используется клей на эпоксидной основе. При этом в помещении должен соблюдаться и поддерживаться режим температуры и уровня влажности, чтобы все качества клей смог приобрести. Эти рекомендации всегда прописаны на упаковке из-под клея от производителя.

Сопротивление кабеля электрического теплого пола проверяется не только по окончанию настила, но и при укладке плитки. Если оно не будет изменяться, то можно быть уверенным в том, что целостность матов не нарушена. В качестве прибора лучше всего использовать омметр. Он подскажет при необходимости, какие участки следует отремонтировать.



В итоге проведения укладки получится отличный вариант системы отопления в помещении. Главное четко соблюдать технологию и последовательно выполнения всех работ. Все эти пункты и рекомендации позволят получить надежную конструкцию, которая будет передавать необходимое количество тепла основанию пола, и будет отвечать всем требованиям надежности.

Видео: Монтаж теплого пола под плитку.

Видео: Теплый пол под плитку видео

Видео: Монтаж электрического теплого пола под керамическую плитку

Видео: Электрические теплый пол под плитку

Видео: Укладка теплого пола под плитку

yastroyu.ru

Укладка теплого пола под плитку

Технология теплого пола сегодня пользуется огромной популярностью. Прежде всего это связано с высокой эффективностью напольного отопления перед традиционной радиаторной системой. При комбинации теплого пола с керамической плиткой можно достигать наилучших результатов. В этой статье мы расскажем вам о том, по какой схеме осуществляется укладка теплого пола под плитку. Мы рассмотрим с вами все тонкости выполнения этой работы.

Какой теплый пол выбрать

Для начала, давайте определим с вами один нюанс, какой установить теплый пол под плитку лучше всего. Сегодня известно несколько технологий, например, водяной обогрев. В этом случае отопительный контур помещается непосредственно в стяжку пола. Проходящий теплоноситель по трубам, равномерно прогревает стяжку и керамическую плитку, а потом отдает все тепло внутрь помещения. Также немалой популярностью пользуется и электрический обогрев. В этом случае используются нагревательный кабель или маты.

Хотя нельзя сказать, что электрический обогрев лучше водяного. В этой статье мы сделаем акцент именно на электрический теплый пол под плитку. Эти технологии идеально комбинируются друг с другом.

Важно! При покупке электрического теплого пола можно выбрать готовый комплект. Если нет, тогда всю комплектацию придется выполнять самостоятельно.

Особенности электрических матов

Монтаж теплого пола под плитку лучше всего осуществлять с использованием кабельного нагревательного мата. Под этим подразумевается специальная сетка, на которой с определенным шагом закреплен кабель. В основе сетки используются полимеры, например, стекловолокно. Также мат имеет клейкую поверхность. Она защищена специальной пленкой. Непосредственно перед монтажом пленка удаляется и маты приклеиваются к основанию. Безусловной, такая монтажная клеящаяся поверхность имеется не на всех видах электрических матов.

Что касается кабеля, то он также может различаться. Так, могут использовать двужильные и одножильные кабеля. Одножильные кабеля стоят гораздо дешевле. Что касается двужильного, то он имеет ряд преимуществ. Например, его гораздо легче подключать, плюс ко всему, он не создает электромагнитное поле. Поэтому лучше всего выбирайте нагревательный мат с двужильным кабелем. Установка теплого пола под плитку такого плана может иметь ряд положительных сторон.

Перед покупкой также необходимо определиться и с его площадью. Для этого лучше всего сделать небольшой проект, который позволит вам точно определить зоны, на которых будет присутствовать электрический обогрев.

Важно! Если вы знаете где будет установлена крупногабаритная мебель или стационарные предметы, то под них устанавливать электрические маты не нужно. Итак, сделав проект, вы сможете определить площадь всего покрытия.

Что касается выбора того или иного производителя, то здесь существует большое разнообразие. Сегодня на отечественном рынке можно найти ряд крупных производителей теплого электрического пола, который можно положить под теплый пол. В большинстве случаев готовые комплекты состоят из нагревательных матов, терморегулятора, температурного датчика, инструкции по монтажу и соединительных проводов.

Плюс ко всему, вам необходимо укомплектовать систему дополнительными покупками. Например, необходимо приобрести теплоизоляционный материал, это может быть Пенофол. Он представляет собой вспененный полиэтилен, который с одной стороны имеет отражающую поверхность. Укладывается он непосредственно под нагревательный мат. Благодаря этому вся тепловая энергия будет направляться вверх помещения, а теплопотери будут сведены к нулю.

Кроме всего прочего, вам необходимо приобрести плитку для пола. Крайне важно быть внимательным, при выборе плиточного клея. Технология укладки теплого пола под плитку требует использования специального плиточного клея. При его выборе обязательно смотрите на его упаковку. На ней должна быть информация, что клей для плитки подходит для укладки кафеля на теплый пол. Для отделки плитки, вам еще необходимо приобрести затирку для швов.

Что касается инструмента, то вам может потребоваться такой набор:

  • Рулетка.
  • Уровень.
  • Емкость для замешивания плиточного клея.
  • Строительный нож.
  • Набор отверток.
  • Болгарка.
  • Станок для резки плитки.
  • Шпатель с зубьями и прочее.

Если все у вас уже куплено, то можно приступать к работам.

Инструкция по изготовлению теплого пола под плитку

Укладка теплого пола под плитку своими руками выполняется в определенной последовательности. Сейчас мы рассмотрим основные этапы изготовления напольного обогрева. Как следствие, вы сможете справиться со всеми работами своими руками без привлечения специалистов.

Подготовительные работы

На первом этапе работ осуществляется подготовка основания. Укладывать обогрев допускается только на ровную поверхность. По этой причине вам необходимо убедиться в том, что основание абсолютно ровное. Если и есть перепад, то он должен составлять не более 2 мм по всей площади. Если у вас есть стяжка, то вам необходимо проверить ее качество. Сделать это можно если вы простучите по ее поверхности. Если звук будет пустой, то качество стяжки оставляет желать лучшего. В этом случае вам необходимо полностью удалить это покрытие. Если же стяжка имеет хорошее основание, но есть незначительный перепад по высоте, то можно использовать самовыравнивающие смеси. Благодаря этому с минимальными затратами и усилиями, вы добьетесь отличного результата.

Если же ваша стяжка идеально ровная, то вам необходимо убедиться, что на ней нет трещин и прочее. Также следует убрать весь мусор, который может повредить нагревательный элемент теплого пола.

Совет! Если у вас есть строительный пылесос, то им можно качественно устранить весь мусор и пыль с поверхности пола.

Теплоизоляция и гидроизоляция

Теперь пришло время к изготовлению отопительного пирога. Для этого сперва изготавливается слой гидроизоляции. Для этой цели можно использовать специальные обмазочные составы. Самый простой материал – полиэтиленовая пленка. Укладываете ее внахлест до 200 мм. Между собой она соединяется скотчем. Также заведите гидроизоляцию на стену высотой до 250 мм.

После этого укладывается слой теплоизоляции. Для этого лучше всего использовать Пенофол, хотя есть и другие качественные теплоизоляционные материалы. Кстати, если укладка плитки на теплый пол осуществляется на первом этаже или в частном доме, где под первым этажом неотапливаемый подвал или грунт, слой теплоизоляции должен быть большим. Поэтому есть смысл использовать пенополистирол или пенопласт.

Сверху теплоизоляции обязательно укладывается слой отражающей пленки. Она необходима, так как благодаря ей вся тепловая энергия будет направляться вверх.

Совет! При укладке теплоизоляции и всех остальных слоев отопительного пирога избегайте каких-либо щелей или зазоров. Все должно укладываться встык. В таком случае будут полностью исключены мостики холода.

Монтаж теплого пола

После этого можно приступать к монтажу нагревательного элемента теплого пола под плитку. Способ монтажа во многом будет зависеть от того, какую именно вы приобрели систему. Если нагревательные маты, то здесь все очень просто. Вам необходимо равномерно распределить маты по всей площади обогреваемой поверхности. Если вы приобрели нагревательный кабель, то вам необходимо к полу закрепить монтажную планку к основанию. После этого необходимо равномерно уложить кабель, соблюдая определенный шаг укладки.

Совет! При укладке кабеля избегайте того, чтобы были какие-либо изгибы. Все повороты должны быть плавными.

Следите за тем, что нагревательный кабель теплого пола был надежно закреплен к полу. В противном случае торчащий кабель будет мешать процессу укладки плитки или заливки стяжки. После того как вы уложили нагревательный кабель, необходимо подключить конец провода к терморегулятору, который будет осуществлять контроль нагрева пола под плиткой. Плюс ко всему, между нагревательным элементом на полу под плиткой помещается температурный датчик. Он должен быть помещен в специальную гофру, которая позволит при необходимости поменять датчик. Сам терморегулятор необходимо подключить к электричеству к электрическому щитку на отдельный УЗО.

Когда все готово, необходимо проверить всю изготовленную вами систему. Для этого выполняете тестовое включение. При этом процессе вам не следует спешить. Убедитесь, что все работает исправно. Ведь после заливки стяжки и укладки покрытия исправить что-либо будет проблематичною если вы обнаружили какие-либо неисправности, то обязательно устраните их. Обязательно проверьте места соединений кабеля. Также испытайте работу температурного датчика. Обязательно измерьте сопротивление в кабеле. Оно должно соответствовать указаниям в паспорте.

Укладка плитки

Заключительный процесс может быть выполнен двумя путями. Уложенный теплый пол можно залить тонкой выравнивающей стяжкой. В таком случае вам необходимо установить маяки, которые помогут вам залить идеально ровную поверхность. В таком случае плиточный слой клея будет минимальный. Уже после высыхания стяжки, можно будет класть плитку. Также существует и другая технология, которая сводится к тому, чтобы укладывать плитку сразу на теплый пол.

При укладке обязательно следите за тем, чтобы плиточный клей или раствор полностью заполнял все пустоты. В случае образования воздушных пустот, работа теплого пола под плиткой будет некорректной. Что касается толщины плиточного клея, то она не должна превышать 5 мм.

Важно! После укладки плитки или заливки стяжки включать обогрев недопустимо. Плиточный клей и стяжка должны сохнуть при естественной температуре. Только так будет обеспечен продолжительный эксплуатационный срок напольного обогрева.

Заключение

Итак, вот мы и рассмотрели все особенности того, как осуществляется монтаж теплого пола под плитку. Чтобы поверхность не была сильно горячая, вам необходимо задать программу на терморегуляторе. Таким образом вы сможете достичь идеальной и комфортной температуры внутри помещения. Как мы увидели, плитка является идеальным материалом для укладки ее на теплый пол. Она имеет прекрасные теплопроводные свойства, что позволяет быстро прогревать пол и воздух внутри помещения. В дополнении ко всему, предлагаем вам посмотреть видео об изготовлении теплого пола под плитку. Оно поможет вам закрепить всю теорию из этой статьи, а также избежать ошибок при монтажных работах. Надеемся, что эта статья вам понравилась и вы сможете со всей работой справиться своими руками без привлечения на то специалистов.
