Теплый пол в частном доме своими руками водяной: Водяной теплый пол в частном доме своими руками, фото, схемы, расчеты

Водяные полы в деревянном доме своими руками пошаговая инструкция

Выбирая тип устройства теплого пола в деревянном доме, необходимо принимать во внимание то, насколько функциональным будет тот или иной тип, насколько экономически целесообразной является монтаж водяного пола в деревянном доме , и соответствует ли он требованиям пожарной безопасности. Водяной теплый пол идеально подходит по каждому из вышеперечисленных критериев. Поэтому в данной статье рассмотрим, как сделать водяные полы в деревянном доме своими руками по шагам.

Содержание:

1. Элементы системы
2. Виды монтажа
3. Подготовительные работы
4. Установка теплого пола своими руками

Такой вид пола может играть роль не только дополнительного источника тепла в доме, но и основного.

Преимуществом такой конструкции также является ее быстрая окупаемость, поскольку расходы практически отсутствуют.

Вероятность возгорания такого теплого пола также минимальна, ведь единственное слабое звено системы – котел, который устанавливается на поверхности, и его состояние контролируется специальными приборами.

Элементы системы

Основной элемент системы водяного теплого пола – нагревательный котел, у которого существует множество разновидностей.

Наиболее экономный вариант – газовый, который еще и очень удобен, поскольку нет необходимости постоянного пополнения запасов топлива в топке.

Если в доме основное отопление будет комбинироваться с теплым полом, требуется установка двух контуров отопления.

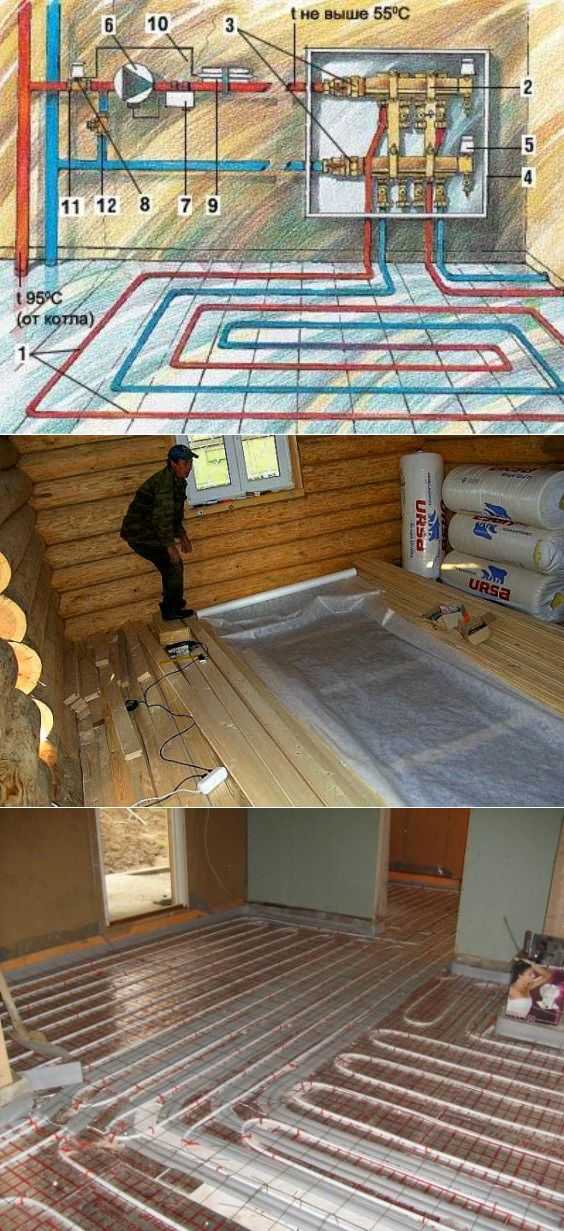

Вода двигается по контуру посредством распределительного коллектора, имеющего регулировочные краны. Также система представлена циркуляционным насосом, манометром, который контролирует давление воды в контуре, и терморегулятором с термодатчиком.

Чаще всего для данной системы используются металлопластиковые трубы, которые гораздо дешевле и удобнее металлических.

В качестве альтернативного варианта можно использовать полипропиленовые трубы. Диаметр таких труб должен составлять порядка 16-20мм.

Виды монтажа

Если монтаж водяного теплого пола в деревянном доме осуществляется на грунт, то наиболее удобным вариантом будет использование стяжки.

Если имеются лаги или черновой пол, то стяжка не требуется. В данном случае напольное покрытие будет представлено листами ДСП или водостойкой фанерой.

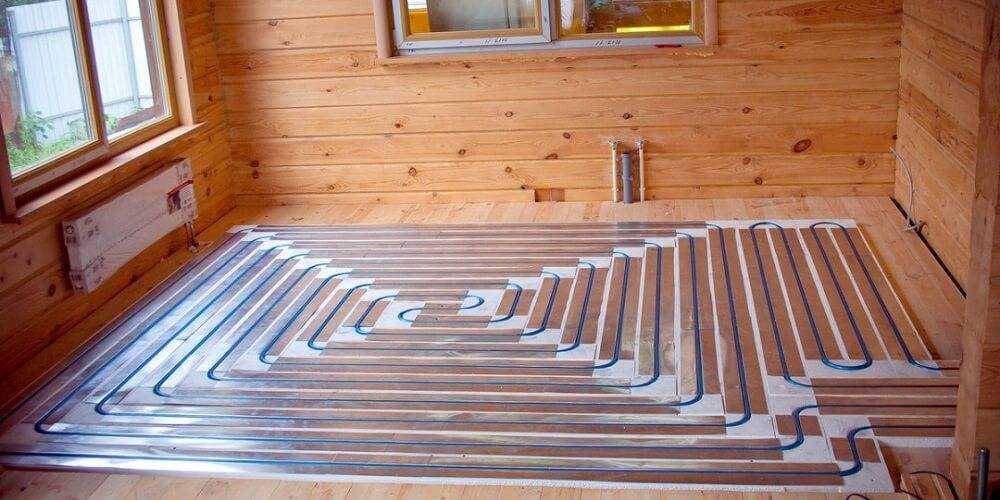

Сама установка может осуществляться посредством модульного или реечного способа, также в качестве альтернативы могут быть использованы полистирольные маты.

Конструкция должна быть трехслойной:

• гидроизоляционный
• утеплитель
• слой теплоотражающей фольги

Подготовительные работы

Если монтаж будет осуществляться прямо на грунт, то требуется заливка черновой стяжки, в основе которой лежит песчано-гравийная подушка, и гидроизоляция, покрытые выровненным слоем раствора.

Если же стяжка не требуется, то в первую очередь необходимо демонтировать финишное покрытие с пола. Если он находится в хорошем состоянии, и под ним располагается утеплитель, то можно приступать к монтажу.

Если же на полу наблюдаются следы гниения или отсутствует утеплитель, доски необходимо снять.

После этого осуществляется:

• Монтаж гидроизолирующей пленки;
• Установка плит утеплителя между лагами плотно враспор;
• Верхний слой должен быть представлен пароизолирующей пленкой или полиэтиленом. Если используется фольга, то ее отражающая поверхность должна быть уложена наверх.
• Далее идет установка листов ДСП с пазами под трубы или же влагостойкой фанеры, поверх которой в дальнейшем будут уложены пенополистирольные маты.

Монтаж теплого пола своими руками

Завершив все подготовительные работы, можно приступать к монтажу.

Монтаж основания

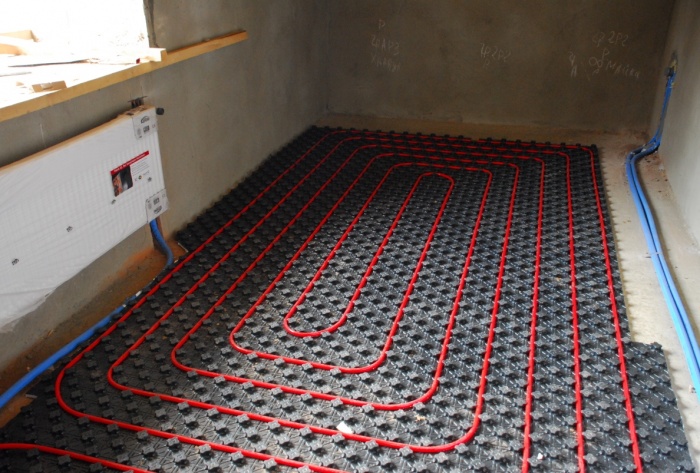

Маты ППС должны быть разложены на основании в соответствии с чертежами. Поверх них требуется укладка отражающих пластин, между трубами должен соблюдаться шаг в 15-30 см.

Укладка древесно-стружечных модулей также должна осуществляться в соответствии со схемой, а для их соединения используются пазогребневые замки. Требуется соблюдение округленности пазов в местах поворота.

Следующий этап – укладка фольгированного отражающего слоя или же теплоотражающих пластин.

Монтаж труб

Укладка рабочего контура может осуществляться в соответствии с двумя схемами – спиральной и змейкой

.

Второй способ предусматривает наличие зигзагов, соединяющих стены. Благодаря использованию спирали достигается более высокая равномерность прогрева, поскольку наиболее горячий виток располагается вдоль холодных стен.

Зазор между стенами и наружным витком трубы должен находиться на уровне не менее 70мм.

Далее требуется тестирование работоспособности системы: подсоединение ее к коллектору и запуск в систему воды. Если в течение суток протечек не было, система готова.

Для крепления труб используются расположенные поперек пазов алюминиевые пластины.

Как установить пол со стяжкой

В основе смеси для стяжки может лежать цемент М-300, обогащенный пластификаторами и полипропиленовой фиброй. Также допускается вариант с использованием специальной готовой смеси.

• Укладка гидроизолирующего слоя поверх черновой стяжки.
• Укладка демпферной ленты по периметру всего помещения. Если длина хотя бы одной из стен превышает 8 метров, то лента должна быть уложена и посредине помещения, в противном случае может произойти вскрытие пола.
• Укладка утеплителя слоем в 10 см.
• Укладка армирующей сетки.
• Укладка труб витками, шаг между которыми 15-30см, для крепления к ячейкам сетки используются пластмассовые хомуты.
• После всего этого проверяется работоспособность системы.
• Заливка стяжки толщиной 50-70мм. Если напольное покрытие будет подвергаться серьезным нагрузкам, требуется дополнительная армирующая сетка.
• Когда бетон полностью застынет (требуется порядка месяца), осуществляется укладка финишного покрытия.

Таким образом, стоит отметить, что стоит быть особенно внимательными, выбирая тип устройства теплого пола в деревянном доме, необходимо принимать во внимание то, насколько функциональным будет тот или иной тип, насколько экономически целесообразной является его монтаж, и соответствует ли он требованиям пожарной безопасности. Водяной теплый пол идеально подходит по каждому из вышеперечисленных критериев.

Теплый водяной пол своими руками

Если вы решили уложить водяной пол своими руками, скажем сразу, эта задача не из простых, но в любом случае, справиться можно абсолютно с любой поставленной перед собой задачей, достаточно быть осведомленным в том, как ее реализовать. Если вы имеете достаточно средств, чтобы заказать установку у специалистов, то рекомендуем воспользоваться их профессиональными услугами. Но в период кризиса, когда каждая копейка на счету, целесообразнее будет использовать свои силы. В связи с этим очень актуальной стает тема возможности создания теплого водяного пола своими руками.

Сразу стоит отметить, что теплые водяные полы лучше устанавливать в загородном или частном доме. В квартире достаточно проблематично подсоединить систему теплого пола к стояку, да и сама возможность у собственников квартир в многоэтажках появилась только с началом строительства так называемого «элитного жилья», где предусматривается проектом система теплых полов.

В обычной «хрущевке» или панельном доме разрешение на установку вы скорее всего не получите, вы можете все узнать, обратившись в ваше ЖКО. Совсем другое дело, если вы уже используете автономное отопление и сами принимайте решение, как и в каком объеме необходимо отапливать свою квартиру.

• 1 Устройство пола
• 2 Монтаж теплого пола
  • 2.1 Разделение комнаты на участки
  • 2.2 Покрытие поверхности изоляционным слоем
  • 2.3 Арматурная сетка и монтаж трубопровода
• 3 Опрессовка системы
• 4 Подключение системы
• 5 Заливка стяжки
• 6 Сравнительные характеристики теплых полов и радиаторной системы отопления

Устройство пола

Теплый пол по типу установки можно разделить на 2 вида:

• настильный;
• бетонный.

Настильный монтаж делится на деревянную систему установки и полистирольную, а бетонная укладка подразумевает, что будет залита бетонной стяжкой поверхность пола. Настильный вид – отличается от бетонного тем, что все мокрые процессы полностью исключает, благодаря чему в несколько раз увеличивается скорость выполнения работ по установке теплых полов.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации.

Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м², помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

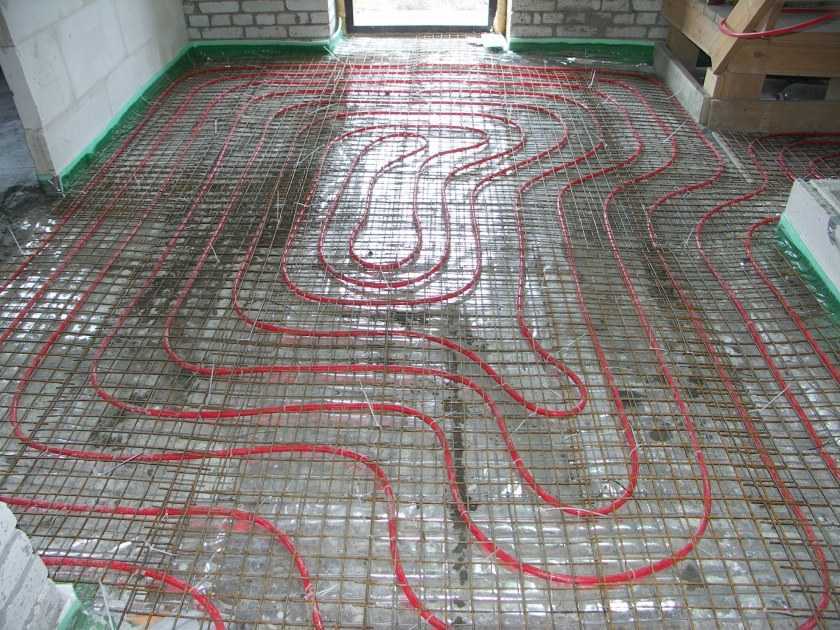

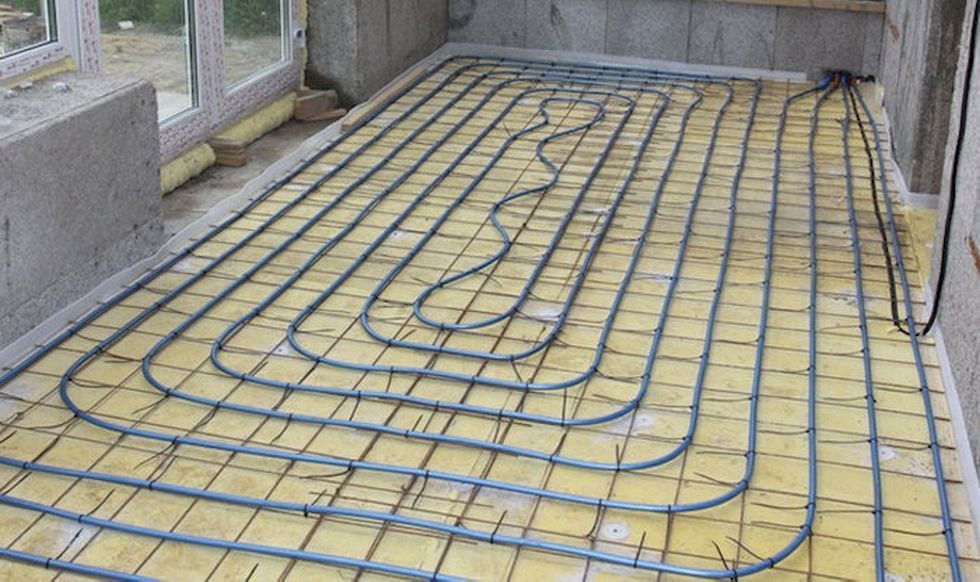

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см. , с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

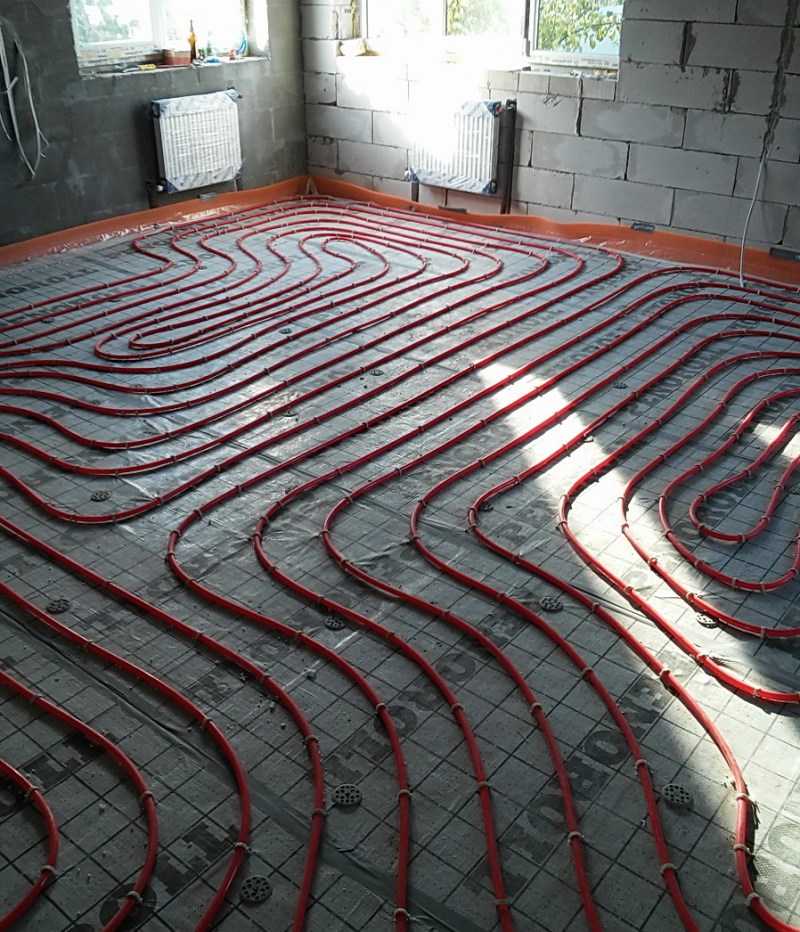

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

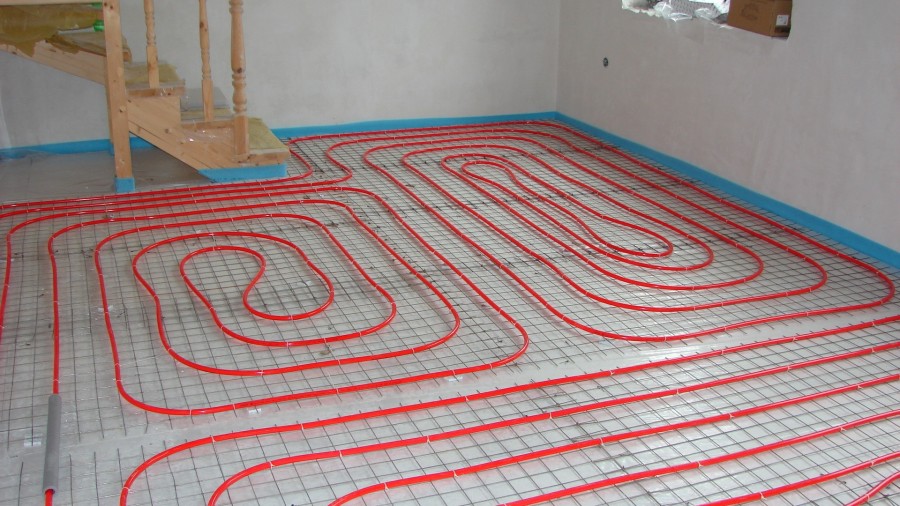

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м² монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п. м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Во время всех остальных монтажных работ по заливке бетонного раствора система также должна находиться под давлением.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Опрессовка системы

Испытания гидравликой труб систем напольного отопления совершаются в соответствии с существующими требованиями.

Перед проведением таких испытаний, контуры трубопроводов должны быть заполнены водой, а воздух полностью вытеснен. Испытания необходимо проводить перед началом заливки бетонного раствора.

Во время заливки бетонным раствором, трубопровод должен находиться под давлением не менее 3 бар. На герметичность испытания необходимо проводить давлением, превышающим рабочее в 1,5 раза.

Предварительно происходит визуальный осмотр всех имеющихся соединений, при этом необходимо полностью удостовериться в том, что все запорные элементы закрыты за коллекторами и перед ним. При испытании воздухом нужно время, которого будет достаточно для возвращения к температуре окружающей среды температуры сжатого воздуха. Все манометры, используемые в системе, должны передавать достоверные показания с точностью до 0,1 бара.

Подключение системы

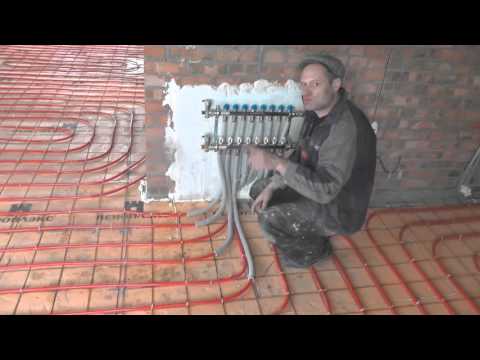

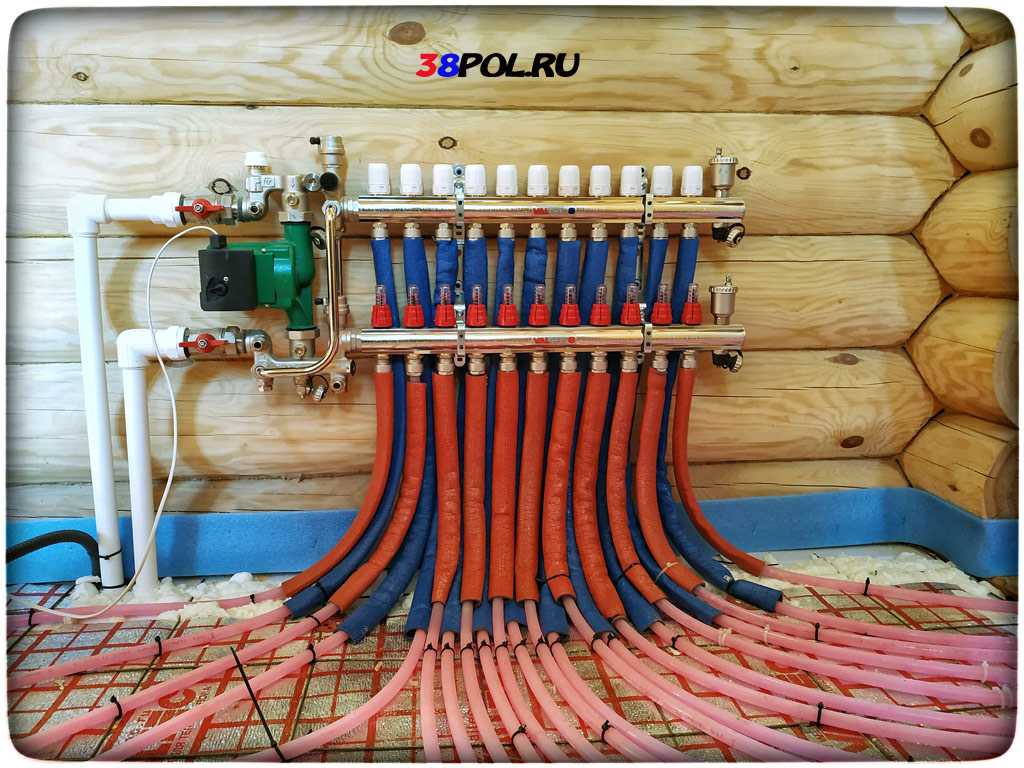

Для подключения трубы к общему трубопроводу подачи горячей воды или к котлу нужно установить распределительные узлы для каждого помещения или один большой узел для нескольких комнат. Безусловно, необходимо сделать так, чтобы этот узел не мешал в расстановке мебели и передвижении. Один из способов спрятать такой узел — утопить его в стене.

Для того чтобы установить теплый водяной пол своими руками к коллектору необходимо сделать нишу в стене непосредственно для самого коллектора или в этой же нише поместить коллекторный шкаф. В этот шкаф вмещаются две гребёнки и подводятся все контуры, использующиеся для обогрева помещений. Гребенки бывают различными. Некоторые продаются с имеющимися в них кранами. К распределительной гребенке самое главное требование это ее компактность.

Не стоит забывать, что перед каждым трубопроводом на входе на гребёнке обязан стоять кран.

Такие краны предназначаются двум целям. Первая цель: полное перекрытие какого-либо отдельного контура системы; вторая цель: для регулирования подачи горячей воды, что дает возможность изменять температуру в каждой отапливаемой комнате.

Температуру в секторах не обязательно изменять вручную. Авторегулировку температуры в секторе разрешают совершать специальные регулировочные теплостатические вентили. Принцип их работы довольно прост. Вентилем выставляется необходимый температурный режим, а термоголовка определяет нужные градусы. Совершается это благодаря использованию термобаллона с парафином. Парафин расширяется и сужается под воздействием температуры, увеличивая или уменьшая у крана пропускную способность.

Заливка стяжки

Когда установлен водяной теплый пол можно производить монтаж верхней стяжки. Перед заливкой трубопровода, заполнять его водой необязательно. Он достаточно жесткий благодаря своим отличным характеристикам, но обязательно нужно подать давление во всю систему перед заливкой. Для второй бетонной стяжки необходимо установить специальные маяки.

Если слой бетонной стяжки, которую заливаете поверх трубопровода, не превышает 7 см, то можно установить маяки на раствор из цемента. Если будет выше этого значения, то установить маяки на такой бетонный раствор будет весьма трудно, так как бетонный раствор будет «плыть».

Сравнительные характеристики теплых полов и радиаторной системы отопления

Достаточно все просто с радиаторами — при источнике тепла, который расположен на стене, в комнате образуется довольно заметная и не очень приятная разница температур. Давайте разберемся почему. Как мы еще учили в школе, теплый воздух вверх поднимается, в то время как стремительно опускается вниз холодный воздух.

Боковое местоположение нагревательных элементов приводит к тому, что самое теплое место в комнате оказывается только вблизи от источника тепла, потом нагретый воздух уходит наверх, а уже остывший опускается к основанию пола.

Вот и получается, что ноги мерзнут, а наверху дышать нечем, да еще постоянная циркуляция воздуха по помещению разносит пыль и образовывает противные сквозняки. А все это ведет к бесчисленным проблемам со здоровьем.

Если вы установите водные теплые полы своими руками, теплый воздух удачно распределится по всему помещению, начиная с нижних слоев. Ноги укутаны наиболее комфортным теплом — 25-30 градусов. К тому же такой неизменный приток теплого воздуха от пола избавляет нас от сильных и резких движений воздуха.

Итак, подведем некоторые итоги. Установить теплый пол самостоятельно вполне реально. Необходимо только внимательно ознакомится со всей информацией, необходимой для наиболее точной установки, а также проконсультироваться со специалистами в специализированных магазинах, где вам могут посоветовать какие именно комплектующие более или менее подойдут для вашей системы обогрева.

Монтаж теплого водяного пола своими руками в частном доме. Монтажные схемы водяных теплых полов в частном доме

ГлавнаяПолМонтаж теплого водяного пола своими руками в частном доме

Водяной теплый пол своими руками

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Водяной теплый пол своими руками

Содержание статьи

Почему именно водяной теплый пол?

Конечно, электрические теплые полы реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4—5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемых сухие теплые полы, но они делаются в основном в домах с деревянными полами. В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол, который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30—40% экономичнее радиаторного. Вполне возможно сделать теплый водяной пол уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м2. Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в статье на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы и сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремится вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

PE-Xa труба Rehau с аксиальными фитингами

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Строение пятислойной трубы PERT

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

• Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
• Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
• В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
• И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Хорошая PE-Xa труба восстанавливает свою форму при нагреве

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31—33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре. Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны, где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в гранич

stroyday.ru

Теплый пол водяной своими руками в частном доме: схема, пошаговая инструкция монтажа

• Вопросы и ответы
• Компании
• Садовые магазины
• Юристы
• Журналы

• Войти

• Сад и участок
  • #Чёрная смородина
  • #Яблоня Мельба
  • #Малина Полька
  • #Малина Тибетская
  • #Малина Шапка Мономаха
  • #Малина Херитейдж
  • #Малина Полана
  • #Малина Атлант
  • #Малина Бабье Лето
  • #Малина Карамелька
  • Плодовые деревья
    • Яблони
    • Черешня
    • Груши
    • Сливы
    • Алыча
    • Вишня
    • Жимолость
    • Рябина
    • Калина
    • Черёмуха
    • Боярышники
    • Актиндия
    • Персики
    • Абрикос
    • Инжир
  • Ягодные кустарники
    • Крыжовник
    • Ежевика
    • Барбарис
    • Малина
    • Облепиха
    • Смородина
    • Ирга
    • Земляничное дерево
    • Годжи
    • Малиновое дерево
    • Черноплодная рябина
  • Уход за садом
    • Обрезка
    • Побелка
    • Мульчирование
    • Прививка
    • Полив
    • Лечение
    • Борьба с вредителями
    • Инструменты для ухода за садом
  • Подворье и хозяйство
    • Животноводство
    • Рыборазведение
    • Птицеводство
    • Пчеловодство
    • Домашние питомцы
  • Плодовые лианы
    • Виноград
    • Актиндия коломикта
    • Китайский лимонник
  • • Сообщества
    • Вопросы
    • Обьявления
    • Задать вопрос
• Огород
  • #Огурцы
  • #Томаты
  • #Тыквы
  • #Капуста
  • #Баклажан
  • #Гербициды
  • #Сидераты
  • #Горох
  • #Мульчирование
  • #Кабачки
  • Грядки, парники и теплицы
    • Грядки
    • Парники
    • Теплицы
  • Пряные травы
    • Анис
    • Базилик
    • Любисток
    • Майоран
    • Эстрагон
    • Хрен
    • Катран
    • Тархун
    • Кориандр
    • Мелисса
    • Мята
    • Шалфей
    • Чабер и чабрец
    • Тмин
    • Тимьян
    • Розмарин
    • Рута
    • Петрушка
    • Сельдерей черешковый
    • Фенхель
    • Укроп
    • Базилилик
  • Обработка земли
    • Органическое живое земледелие
    • Удобрения
    • Пестициды: средства от болезней и вредителей
    • Окультуривание земель
  • Овощи
    • Капустные
    • Луковые
    • Корнеплоды
    • Плодовые
    • Зелённые культуры
    • Бобовые и злаковые
  • Ягоды и грибы
    • Земляника садовая
    • Черника
    • Брусника
    • Клюква
    • Шампиньоны
    • Вешенки
    • Белые грибы
    • Опята
    • Земляника
  • • Сообщества
    • Вопросы
    • Обьявления
    • Задать вопрос
• Цветы и растения
  • Однолетние
    • Амаранты
    • Бархатцы
    • Вербены
    • Вьюнки
    • Гацании
    • Календулы
    • Вьюнок
    • Годеция
    • Вербена
    • Эйхорнии
    • Бакопа
    • Гелиотропы
    • Клещевина
    • Агератум
    • Алиссум
    • Эшшольция
    • Лобелия
    • Кларкия
    • Циния
    • Цинерария
    • Нивляник
    • Портулак махровый
    • Настурция
    • Кобеи
    • Брахикома
    • Диморфотека
    • Немофила
    • Гомфрена
    • Схизантус
  • Двулетние
    • Астры од.
    • Виолы, анютины глазки
    • Бегонии од.
    • Маргаритки
    • Наперстянки
    • Незабудки
  • Многолетние
    • Аквилегии
    • Астры мн.
    • Аасильки мн.
    • Дельфиниумы мн.
    • Клематисы
    • Обриеты
    • Фиалки
    • Хризантемы мн.
    • Розы
    • Гиацинты
    • Лилии
    • Флоксы
    • Нарциссы
    • Пионы
    • Крокусы
    • Ирисы
    • Тюльпаны
    • Анемоны
    • Альстремерия
    • Анафалис
    • Безвременник
    • Бузульник
    • Василёк
    • Бегония
    • Аквилегия
    • Гаура
    • Колеус
    • Антирринум
    • Каллы
    • Армерия
    • Гравилат чилийский
    • Примула
    • Плющ
    • Лилейник
    • Ампельная петуния
    • Лиатрис
    • Горец

vosaduly.ru

Водяной теплый пол в частном доме: делаем своими руками!

Перед каждым хозяином частного дома стоит вопрос выбора оптимального вида отопления, которое не только будет достойно выполнять свои функции, но и гармонировать с современным дизайном. Громоздкие радиаторы отопления морально устарели, ухудшают интерьер помещения и сушат воздух. Альтернативой являются водяной теплый пол, для частного дома это наиболее эффективный вариант.

Содержание статьи:

Из чего состоит водяной теплый пол

Предлагаем вашему вниманию не только список комплектующих материалов, но и принцип их выбора.

Трубы. Для монтажа обогрева пола применяют пластиковые или металлопластиковые трубы. В последнее время признание сантехников получили трубы из сшитого полипропилена, которые отличаются от других труб высокой устойчивостью к деформации, отличной теплопроводностью и высокой степенью герметичности.

Важное условие при выборе труб – пригодность их к использованию в системах отопления. К сожалению, некоторые недобросовестные продавцы, пользуясь некомпетентностью клиента, продают трубы, предназначенные для водопровода. Результат – неэффективная система обогрева пола. Чтобы этого избежать, нужно смотреть маркировку, которая имеется на каждой трубе:

• линейное расширение не более 0,025 мм/м;
• теплопроводимость от 0,43 Вт/м0С.

Нужное количество трубы зависит от таких показателей, как шаг укладки и диаметр материала. Подробнее смотрите в таблице.

Шаг (см)	Диаметр	Количество трубы на  м2
15	20/16	6,7
20	20/16	5
25	20/16	4

Котел. Можно приобрести газовый, электрический или на твердом топливе. Выбор будет обусловлен регионом проживания. Например, если есть перебои с энергоснабжением, то лучше покупать газовый котел. Если говорить о мощности, то она зависит от многих показателей. Для стандартного дома с утепленными стенами, пластиковыми окнами и высотой потолка не менее 3 метров производится следующий расчет:  удельная мощность на один квадратный метр должна быть 100 Вт или 1 КВт на 10 м2. Зная общую площадь дома, можно вычислить и мощность котла. При этом лучше включить запас по мощности, около 20%.

Коллектор. Обеспечивает работоспособность всего водяного пола и поддерживает заданную терморегулятором температуру. Лучше всего не экономить, а покупать коллектор, состоящий из датчика протока, сливного крана и крана Маевского (стравливает попавший в систему воздух). Дополнительно нужно будет выбрать и щиток.

Циркуляционный насос. Приобретается в том случае, если он уже не встроен в котел. Это устройство обеспечивает циркуляцию воды в системе и может оснащаться терморегулятором, который будет управлять скоростью потока воды и, тем самым, регулировать температуру в системе. Идеальное решение – трехскоростной насос с терморегулятором (установка регулятора температуры потребует знаний в области электротехники и не каждому по силам). Узнать о том, как выбрать насос по производительности, можно из таблицы:

Площадь (м2)	Производительность л/мин.
До 120	1,5
До 160	2,0
До 200	2,5



Что касается фирмы, то предпочтение лучше отдать европейским производителям. Отлично зарекомендовала себя немецкая компания Grundfos.

Комплектующие. Подразумеваются муфты, резьбы, фитинги, шаровые краны и т.д. Необходимое их количество рассчитывается индивидуально, исходя из особенностей каждой системы водяного теплого пола. Обогрев пола в каждом конкретном доме приходится рассчитывать и планировать индивидуально.

Читайте также про подложку для теплого пола, которая поможет серьезно снизить затраты на обогрев.

Монтаж водяного пола

В первую очередь нужно осмотреть старый пол. Демонтажу подлежит линолеум, паркет, доски. На кафель, если он достаточно крепкий, можно стелить пластиковые трубы без заливки черновой стяжки.

Черновая стяжка, иначе ее называют «первичная», служит для максимально плотной укладки теплоизоляции. Поэтому на этом этапе можно сильно не беспокоиться об уровне пола и наличии мелких неровностей. Достаточно будет слоя бетона толщиной в несколько сантиметров. Для этих целей подойдет цемент марки М-300, смешанный с песком в пропорции 1:4.

Следующим шагом станет укладка теплоизоляции. Сложного тут ничего нет, стоит лишь обратить внимание на стыки между материалом. Их нужно зафиксировать монтажным скотчем, чтобы избежать ненужной потери тепла.

Материал для утепления может быть различным:

1. Пенопласт. Хоть и считается морально устаревшим утеплителем, прекрасно справляется с возложенной на него задачей. Единственный недостаток – недолговечность.
2. Пенопропиленовый утеплитель с фольгированным отражающим слоем.
3. Утеплитель пенополистирол для теплого пола. Этот материал лучше всего подходит для утепления. Обладая высокой плотностью, пенополистирол (иначе пеноплекс), прекрасно изолирует водяной пол от холодного бетонного основания. Можно использовать Пеноплекс 35, который устойчив к возгоранию.

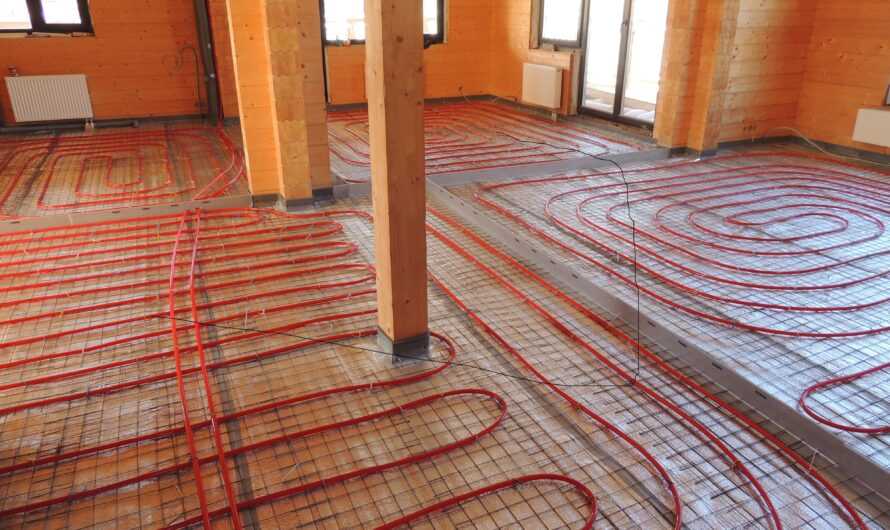

Последним шагом станет монтаж армированной сетки с сечением арматуры 5 мм и с размерами ячеек 10-15 см. К ней можно будет крепить сами трубы, используя пластмассовые стяжки. Кроме того, армированная сетка служит в качестве связующей конструкции для бетонного пола. Или можно настелить специальные маты для водяного пола.

Секреты мастеров при монтаже трубы для обогрева пола

Сама работа своими руками не имеет особых сложностей, но есть ряд нюансов, знание которых поможет провести монтаж правильно.

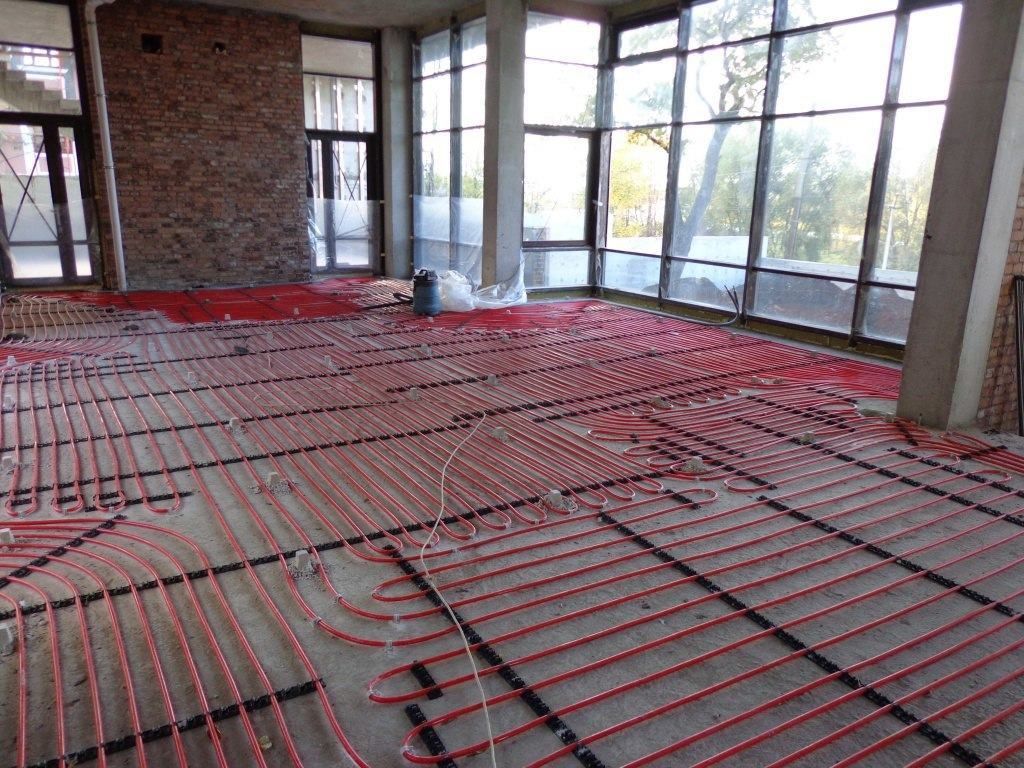

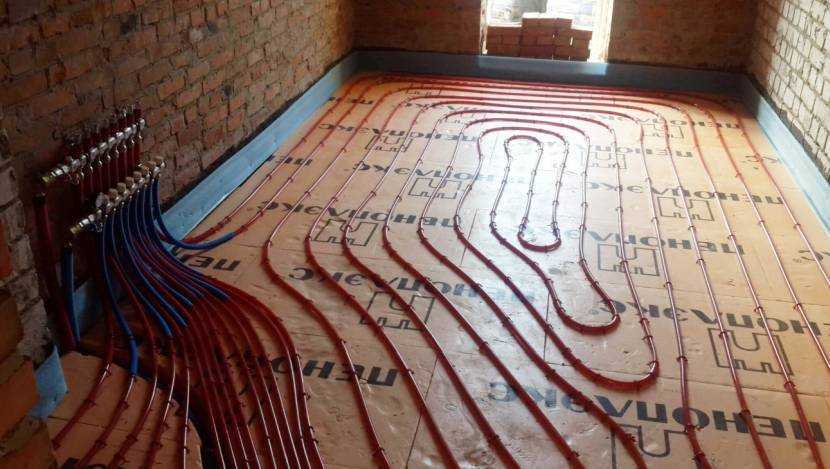

Выбор схемы укладки. Известно два способа укладки: змейка и улитка (спираль). Последний вариант предпочтительнее. Дело в том, что при укладке трубы «змейкой» температура воды снижается к концу петли, что влечет за собой неравномерное прогревание пола. Расположение трубы спиралью поможет этого избежать: пол прогревается равномерно. При этом и материала требуется значительно меньше.

Какой длины должна быть труба? Независимо от мощности выбранного котла, вода будет остывать, по мере удаления ее от точки поступления. Поэтому, рекомендованная длина трубы составляет 100 м. В случае, если необходимо большее значение, используют несколько контуров, каждый из которых подключается к коллектору отдельно.

Как рассчитать шаг укладки? Точно рассчитать шаг может только опытный проектировщик: для получения правильного значения учитывается множество факторов, от толщины стен и размеров окон, до диаметра трубы. Тем не менее, есть усредненные данные, которыми мы и будем оперировать. Оптимальный шаг укладки для системы, являющейся основным источником тепла в доме, равен 10-20 см. Это значение не является постоянным. Возле наружных стен первые 5-6 рядов укладываются с шагом 5-6 см, ближе к внутренним стенам и середине помещения шаг увеличивается до вышеуказанных данных.

Сегодня в строительных магазинах имеются специальные маты для теплого водяного пола, которые значительно упрощают и ускоряют процес

comfortpola.ru

Монтажные схемы водяных теплых полов в частном доме

Одним из вариантов нагрева пола являются водяные теплые полы. В подобных устройствах применяется в качестве теплоносителя нагретая вода, которая циркулирует по трубопроводу. Она подогревается с помощью газового котла.  При проектировании, производстве ремонтных работ, а также замене отопительных приборов необходимо знать монтажные схемы водяных теплых полов в частном доме. Подробнее в материале ниже.

Схема водяных полов

Содержание статьи

Устройство теплого водяного пола

Составляющие механизма теплых полов – это элементы нагрева внутри пола. Выбирая монтажные схемы для водяных теплых полов в частном доме, стоит учитывать, что подобная конструкция имеет слоистую структуру.

Конструкция пола

Стоит выделить следующие элементы в устройстве оборудования:

• Бетонная плита или другой вариант чернового пола являются основным слоем.

Конструкция послойно

Гидроизоляция

• Теплоизоляция представляет собой защиту от  неправильного распределения тепла.

Теплоизоляция

• Устройство водяных полов.

Подробная схема

• Раствор бетона.
• Напольное покрытие.

Полезная информация! Толщина всей конструкции должна быть в пределах 7-15 см.

Особенности технологии монтажа

Устройство отапливающего пола – это прекрасное решение для комнат площадью более 20 кв. метров. В малогабаритных помещениях трудно провести магистрали с водой, поэтому в них рекомендуется делать электрические конструкции.

Традиционно монтажные схемы водяных теплых полов в частном доме проектируются в стяжках. Это необходимо из-за повышенной нагрузки, от которой требуется защитить трубопроводную систему. Кроме того, трубы должны соприка

homemyhome.ru

---

• Расходомер для коллектора теплого пола
• На что крепить пробковую подкладку к полу
• Шлифовка полов
• Какие цвета красок следует использовать для дверей оконных рам
• Настоящие полы
• Пропитка для пола
• Резиновая плитка для пола в цехах
• Напольные покрытия для кухни и коридора
• Как пользоваться биде фото
• Каким лаком лучше покрыть деревянный пол
• Теплый пол spyheat отзывы

Теплый пол – как это работает и стоит ли оно того?

Real Homes поддерживается аудиторией. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено Тедом Тоддом)

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Если вы никогда не рассматривали вариант с подогревом пола, подумайте об ощущении теплого пола под ногами, когда температура на улице падает, и вы можете быть убеждены исследовать.

Полы с подогревом также могут оказаться отличным выбором среди предлагаемых типов отопления для вашего дома, потому что они могут быть более эффективными, чем некоторые альтернативные способы поддержания тепла в вашем доме, равномерно распределять тепло и улучшать внутреннюю среду для вашего дома. тем, у кого аллергия.

Мы собрали всю необходимую информацию о системах лучистого обогрева пола и стоимости, а также советы экспертов, чтобы вы могли решить, подходит ли тот или иной тип для вашего дома.

Типы лучистого теплого пола

Существует два типа систем лучистого теплого пола, иногда называемых просто «теплым полом», на выбор. Первая — электрическая версия, а вторая — гидравлическая, в которой используется вода. Имейте в виду, что существуют также лучистые полы с воздушным подогревом, но ни одна из этих систем не рекомендуется для дома.

Как это работает? «Предпочитаете ли вы водяное или электрическое отопление под полом, концепция одна и та же; полы с подогревом и тепло передается в помещения выше. Масса пола, обычно представляющая собой плиту, поглощает тепло, а затем мягко и равномерно передает его обитателям дома за счет лучистого теплообмена», — говорит Джо Крисара, тренер по сантехнике и ОВКВ и основатель Service MVP .

«Как при электрическом, так и при водяном отоплении, чем толще плита, тем дольше она нагревается, но чем толще плита, тем дольше сохраняется и излучается тепло».

Если вы рассматриваете одну из этих систем подогрева пола, имейте в виду время нагрева. «Лучистое тепло является наиболее эффективным, когда речь идет о поддержании тепла в течение длительного периода времени, но оно очень неэффективно при немедленном изменении температуры», — объясняет Джо. «Это медленный и устойчивый нагрев, а не мгновенный прогрев». Энергия (откроется в новой вкладке).

«В гидравлических системах горячая вода (обычно от 85 до 130 градусов по Фаренгейту) подается по ряду труб под чистым полом», — объясняет Дрю Мауро, менеджер по продажам Green Wave Distribution .

Трубка может быть встроена в бетон, но также возможна установка системы на черновой пол. Что касается горячей воды, то она может подаваться бойлером или тепловым насосом.

Одним из преимуществ гидросистемы является то, что ее можно зонировать, чтобы обеспечить максимальный комфорт в разных зонах.

Имейте в виду, что гидравлическая система лучше подходит, если вы строите новый дом, делаете капитальный ремонт или строите большую пристройку; это не подходит для маленькой площади. Также стоит знать? «Реабилитационные проекты повысят уровень пола», — добавляет Джимми Джексон, стратегический консультант по ОВиК в YouthfulHome.com (открывается в новой вкладке).

Электрические теплые полы

В электрическом обогреве полов могут использоваться нагревательные кабели, встроенные в пол, или маты на черновом полу с напольным покрытием, таким как плитка сверху.

«Системы кабелей и матов с электрическими проводами выделяют тепло, подавая линейное напряжение на тонкий медный провод (электрическое сопротивление)», — объясняет Дрю Мауро. «В отличие от гидравлических систем, проволочные кабельные системы подходят для небольших помещений и, как правило, дешевле. Поскольку они работают при постоянных высоких температурах, проволочные кабельные системы ограничены определенными типами отделки пола, такими как плитка или камень».

Альтернативная электрическая система использует углеродную пленку для создания тепла. «Эти системы могут покрывать большую площадь поверхности, чем проволочные кабельные системы, что приводит к большей энергоэффективности», — говорит Дрю. «Из-за большей площади покрытия системы с углеродной пленкой работают при более низкой температуре, что делает их более безопасными для таких материалов, как твердая древесина и ковры».

Другой электрической альтернативой являются углеродно-полимерные системы, в которых используются тонкие пластиковые маты. «Углеродные полимерные системы могут саморегулироваться, они реагируют на изменения температуры, такие как попадание солнечного света из окна или сквозняк из двери», — говорит Дрю. «Система увеличивает и уменьшает мощность в областях по мере необходимости, что повышает энергоэффективность».

Электрический подогрев пола идеально подходит для установки, например, в ванной комнате или для пристройки к дому, где расширение существующей системы отопления было бы непрактичным.

Сколько стоит установить теплый пол?

Стоимость теплого пола зависит от выбранной вами системы.

«Система на основе коврика для ванной может быть очень экономичной, от 4 до 5 долларов за квадратный фут. Сделай сам: полная домашняя система ковриков, установленная профессионалом, будет стоить около 7 долларов; а гидравлические системы — это индивидуальные решения, но обычно они стоят от 8 до 20 долларов за квадратный фут», — говорит Райан Коечел, президент FLOOR360 .

Дорого ли обходятся теплые полы?

Системы лучистого обогрева пола обеспечивают преимущество в эффективности. «Излучающие системы не теряют энергию/тепло из-за утечек в воздуховодах, как системы с принудительной подачей воздуха», — говорит Джимми Джексон. «Остаточное тепло также будет продолжать излучаться после отключения излучающей системы».

Однако эксплуатационные расходы зависят от ряда факторов. «Эти факторы включают в себя то, насколько хорошо изолирован дом, количество или градусо-дни отопления в этом районе, стоимость топлива или электричества в этом районе и желаемую заданную температуру», — говорит Дрю Мауро.

«Существует большое разнообразие калькуляторов эксплуатационных расходов, но будьте внимательны – каждый из этих калькуляторов делает базовые предположения, и потребителю важно знать, что это за предположения, поскольку они могут оказаться неприменимыми». что потребляет больше всего электроэнергии в доме.

Сколько служат полы с подогревом?

Пол с подогревом имеет длительный срок службы. «Многие излучающие системы на основе электричества имеют гарантию 15 лет, но могут прослужить гораздо дольше», — говорит Райан Коехель.

Что касается водяных теплых полов, трубы могут иметь срок службы 25 лет и более, но котел или другие части системы, скорее всего, потребуют замены раньше.

Перед совершением покупки всегда проверяйте, какая гарантия предоставляется на систему подогрева пола и ее элементы.

Вреден ли пол с подогревом?

Теплые полы не вредны для вас, а кому-то, наоборот, могут улучшить быт.

«Системы принудительной вентиляции разносят воздух, пыль и аллергены по всему дому. По этой причине лучистое тепло может быть полезным для людей, страдающих аллергией», — говорит Джимми Джексон.

Лучше ли напольное лучистое отопление работает с плиткой?

Тип напольной плитки является отличным выбором в качестве напольного покрытия. «Поскольку большинство плиток, таких как керамика и фарфор, обладают теплопроводными свойствами, они отлично передают и сохраняют тепло, что делает их идеальной поверхностью пола для системы отопления», — говорит Рид Джонсон из Jackson Tile Installation . . Плитка из натурального камня также является отличным вариантом.

Другие напольные покрытия, такие как винил, ламинат, инженерная древесина и даже ковер, не столь эффективны. Тем не менее, убедитесь, что гарантия на напольное покрытие распространяется на использование с подогревом пола.

Сара — независимый журналист и редактор, пишущий для веб-сайтов, национальных газет и журналов. Она провела большую часть своей журналистской карьеры, специализируясь на домах — достаточно долго, чтобы увидеть, как холодильники становятся умными, мода на декорирование включает в себя как минимализм, так и максимализм, а интерьеры, которые стирают связь между внутренним и наружным пространством, становятся обязательными. Она любит тестировать новейшую бытовую технику, выявлять тенденции в мебели и оборудовании для каждой комнаты, а также исследовать преимущества, затраты и практические аспекты улучшения дома. Неудивительно, что ей нравится применять то, о чем она пишет, на практике, и она занимается серийным ремонтом домов. Для Realhomes.com Сара делает обзоры кофемашин и пылесосов, показывая их в домашних условиях, чтобы дать нам честный, реальный обзор и сравнение каждой модели.

Открытая прямая система обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

«Открытая прямая лучистая система» представляет собой значительный прорыв в дизайне лучистого отопления. первоначальная стоимость открытой системы прямого лучистого отопления является нашей предпочтительной системой среди всех систем лучистого отопления. Это одна система, которая работает двумя разными способами . Когда требуется обогрев пола, включается насос, и вода вытекает из бака, проходит через зону теплого пола и возвращается в бак. Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается пригодной для питья.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое принципиально более энергоэффективно .
• Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
• Меньшая начальная стоимость дает возможность купить более качественную и эффективную единицу.
• «Открытая прямая система» совместима с солнечной батареей .
• Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу, прежде чем попасть в бак.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

• Снижение расхода топлива
• ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ЕЩЕ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию, а не загрязняет воздух.

Другие преимущества системы «Open Direct»

Наша система Open Direct исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Никакой бойлер не экономит тысячи долларов
• В нашей конструкции используется на меньше деталей
• Простая установка экономит трудозатраты
• Energy Efficiency снижает затраты на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Простота в работе

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания. Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко получить детали для

Наша конструкция проста, а детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем бойлерные системы, и обеспечивает качество нержавеющей стали.

Долговечность

Низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно. Наша система работает при более низких температурах, поэтому для нагрева воды требуется меньше топлива , а наши водонагреватели конденсируют дымовые газы для получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной . Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Дружелюбный сделай сам

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов предпочитают воспользоваться нашей бесплатной помощью в проектировании и установить систему самостоятельно, сэкономив при этом .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

• Системы Radiantec соответствуют строительным нормам
• Мы предоставляем письмо для вашего официального кода

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ПРЕДОСТЕРЕЖЕНИЕ, НЕГАТИВ

Здесь следует отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Открытая прямая система представляет собой единую систему , которая работает двумя различными способами :

• Работа в режиме обогрева – в этом режиме он обогревает ваш дом.
• Работа в режиме ГВС – В этом режиме подается горячая вода.

Эта оригинальная система полностью автоматическая . Это
без какого-либо участия домовладельца. Вам вообще не нужно делать никаких отдельных действий или настроек, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам внутри пола, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца контура трубопровода значительно более холодным, чем в начале, и возвращается к нагревателю для повторного нагрева.

Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

ОПИСАНИЕ ПОТОКА – Работа в режиме обогрева

• Когда требуется обогрев, включается насос, и вода вытекает из верхней части бака, проходит через зону нагрева и возвращается на дно бака, чтобы быть снова нагревается.
• Эта система невероятно эффективна . Летом используется ограниченное бесплатное охлаждение , что позволяет сэкономить на счетах за кондиционирование воздуха. Тепло поглощается зданием по мере того, как вода в системе теплого пола нагревается до комнатной температуры. Эта вода комнатной температуры всасывается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется в трубке излучающего под полом холодной водой. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей излучающей системы, также требует меньше затрат на нагрев, что снова экономит ваши счета за газ!

Теплая вода выходит из бака и поступает в ваши приспособления, такие как раковина, душ и т. д. Холодная вода из колодца или из городского водопровода должна заменить использованную воду. Эта холодная вода проходит через излучающую трубу под полом на пути к водонагревателю. Этот предотвращает застой воды в трубах летом и обеспечивает естественное охлаждение.

ОПИСАНИЕ ПОТОКА – ГВС

• При использовании горячей воды для бытовых нужд (в раковине, душе и т. д.) вода вытекает из верхней части бака к месту использования. Холодная вода заменяет объем горячей воды , которая использовалась , поступая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
• Возможность застоя, особенно летом, когда нет отопления, полностью исключена .
• В зимнее время эта схема потока отдает приоритет потреблению горячей воды для бытовых нужд, если одновременно требуется и отопление, и горячая вода (чтобы человек в душе не выбежал). Зимой потери КПД нет; любое тепло, отводимое от пола, возвращается обратно в бак, поэтому в системе нет чистых потерь энергии .

Компания Radiantec сыграла ведущую роль в разработке этих систем, и они соответствуют большинству основных строительных норм и правил . Как и в случае любого строительного проекта, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

Сверьтесь с вашими местными кодами и при необходимости обратитесь за помощью в компанию Radiantec. Официальный представитель вашего кода может позвонить нам с любыми вопросами.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРЕИМУЩЕСТВА

• Эта система очень низкая стоимость .
• Это механически очень простой , элегантный и надежный.
• Выдающаяся энергоэффективность , особенно при использовании водонагревателя Polaris.
• Проблемы с диффузией кислорода не являются фактором, поскольку все материалы пригодны для питья.
• Использование наружного крана для полива газонов, мытья автомобилей и т. д. еще больше улучшит охлаждение.
• Вы можете установить добавку солнечной энергии с самого начала или добавить ее в любое время в будущем.

ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА

ПРОБЛЕМЫ

• Вода во всех частях системы должна быть пригодной для питья и пригодной для употребления. Детали потока в наших инструкциях и в анимации здесь должны быть выполнены . Все материалы, используемые в системе, должны быть пригодны для питья.
• Вам может понадобиться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока препятствуют возврату расширительной воды в остальную часть системы водоснабжения.
• Вы должны быть уверены, что давление в системе совместимо с температурой и давлением в трубке.

OPEN DIRECT – ЛУЧШАЯ СИСТЕМА

Мы считаем, что эта система является лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет скромные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные правила разрешают подачу тепла и горячей воды для бытовых нужд через единую систему, мы рекомендуем открытую прямую систему. Вот почему:

Эффективность

Система Open Direct использует один водонагреватель для отопления помещений и горячего водоснабжения , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» бытовые водонагреватели с КПД 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает затраты на нагрев горячей воды для бытовых нужд (см. схему).

Первоначальная стоимость

Наша открытая прямая система очень проста, а простота стоит дешевле. Рассмотрим, например, дом площадью 2500 кв. футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и общая стоимость составит 7500 долларов США, что является непревзойденной ценой для высококачественной системы.

Простота

Помимо снижения первоначальных затрат, более простая система обеспечивает большую надежность .

Долговечность

Все основные компоненты изготовлены из нержавеющей стали или полиэтилена и рассчитаны на весь срок службы . Кроме того, на наши компоненты распространяется исключительно серьезная гарантия.

Энергоэффективность

Этот тип системы может быть изначально разработан для использования солнечной энергии или может быть преобразован в солнечную энергию в любое время. Если вы хотите приготовить теплую воду для поверхностного отопления или ГВС, 9Солнечные тепловые панели 0072 будут эффективнее и дешевле .

Щелкните здесь, чтобы узнать, как открытая прямая система может использовать солнечную энергию.

Наши клиенты предпочитают систему Open Direct. Нажмите здесь, чтобы узнать, почему. Вопросы и ответы об Open Direct System.

Посетите наши страницы о соответствии строительным нормам здесь!

СДЕЛАЙТЕ ХОРОШУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕ СВОЮ СИСТЕМУ ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ОБ ЭТОМ

поэтапные работы, виды систем

Содержание статьи:

• Виды теплых полов
• Свойства напольного отопления
• Необходимые инструменты и материалы для работы
• Поэтапный монтаж электрических теплых полов
• Монтаж теплых полов

Теплые полы становятся более популярными, чем традиционные системы отопления, так как их проще устроить, зачастую они более экономичны. Вы можете смонтировать систему самостоятельно. Однако укладка теплого пола в стяжку в зависимости от ее вида осуществляется по строгой технологии.

Виды теплых полов

Готовятся ниши для прокладки нагревательного электрического кабеля

Перед началом монтажа необходимо определиться с типом системы отопления. Он может быть электрическим или водяным. Выбор зависит от площади дома, наличия стандартной отопительной конструкции, предпочтений владельца.

Электрический

Электрический вариант предусматривает прокладку кабеля в кабельной стяжке, которая нагревается при подключении к сети. Он эффективен, но его можно использовать не везде. Еще один вариант такой конструкции – коврики с электрическим кабелем. Отдельного внимания заслуживает инфракрасный теплый пол в виде карбоновых стержней или пленки.

Каждый тип электрической системы надежен, долговечен и требует сухого фундамента при установке. При обустройстве не забывайте об утеплении и заземлении. Терморегулятор используется для контроля температуры нагрева. Плитка этих систем в квартирах.

Вода

Вентили для пластиковых труб в готовой муфте

Водяной теплый пол подходит для частного дома. Такая система становится альтернативой стандартным конструкциям, так как способна обогревать пол и все помещение. Этот вариант немного дороже в установке, но его стоимость окупается уже в первые годы эксплуатации. Нагрев происходит за счет циркуляции горячего теплоносителя по трубам.

Свойства теплых полов

Отопление теплыми полами имеет определенное преимущество перед классической системой. Нагретый воздух поднимается от пола, сверху остывает, что создает хороший микроклимат. Можно выделить следующие преимущества конструкции:

• энергосбережение;
• все части системы спрятаны под полом, поэтому не портят интерьер комнат;
• нет необходимости устанавливать радиаторы, между ребрами которых собирается пыль;
• организация оптимального уровня влажности.

Устройство конструкции теплого пола предполагает устройство нескольких слоев: черновая стяжка, гидроизоляция, части системы. После этого заливается бетонная смесь и укладывается финишная отделка.

Необходимые инструменты и материалы для работы

Двухдисковая шлифовальная машина для измельчения бетона

Перед укладкой системы необходимо выбрать соответствующие инструменты и материалы. Мастеру потребуются пленка для гидроизоляции, теплоизолятор, демпфирующая лента, бетонная смесь и специальный состав для выравнивания основания. В зависимости от типа системы потребуются следующие инструменты:

• Нагрев воды. Нужна газовая горелка, резак для труб из металла, труборез. Для укладки элементов используют армирующую ленту, коллектор, смесительный узел.
• Инфракрасная пленка. Требуется перфоратор, разводные ключи, строительный уровень, контактные зажимы, изолента, пассатижи. Также понадобится термоотражатель, который размещается под пленкой, датчик температуры, регулятор, электропроводка, строительный скотч для проклейки стыков гидроизоляции.
• Кабель. Нужен толстый провод, муфты для соединения, плиточный клей, гофротрубка для изоляции кабеля.

Некоторые производители систем теплого пола выпускают в комплекте с необходимым инструментом. Важно выбирать качественные изделия, ведь в противном случае для ремонта конструкции придется вскрывать весь пол.

Поэтапный монтаж электрических теплых полов

Для укладки электрических теплых полов под стяжку необходимо строго соблюдать технологию монтажа. Сначала укладывается черновая стяжка, после чего подготавливается основание для обустройства системы отопления.

Черновая стяжка

Для уборки пыли и мусора требуется промышленный пылесос

Является самым нижним слоем и предназначен для устранения перепадов высоты основания. Если пол будет укладываться на ровную плиту перекрытия, черновая стяжка не нужна. Для его заполнения используются специальные самовыравнивающиеся смеси. Преимуществом их является отсутствие необходимости установки разметочных маяков.

Теплоизоляция

Основание предварительно очищается от пыли, мусора и грязи строительным пылесосом. Для теплоизоляции используется пробковая подложка, полипропилен. Повысить эффективность теплого пола позволит фольгированная пленка. Для фиксации листов между собой используется клей, строительный скотч или дюбели. Толщина слоя фольги не менее 300 мкм. На этом же этапе укладывается армирующая сетка.

Греющий кабель

Электрический кабель проложен в виде змейки параллельно стене. Для ее фиксации используется монтажная лента, если не использовалась армирующая сетка. Его укладывают на основание с шагом 50 см. Для крепления используются саморезы. Кабель протягивается по монтажной ленте и фиксируется на специальных скобах.

Кабель подключается к датчику температуры, спрятанному в гофрированную трубку. Он расположен ближе к концу системы и отображается вверх. При заливке необходимо следить за стяжкой, чтобы бетон не попал в трубу. В последнюю очередь подключается термостат.

Бетонная стяжка

Перед укладкой смеси необходимо проверить работоспособность теплого пола. Заливку проводят после установки маяков при плюсовой температуре. Раствор выкладывается единовременно на всю площадь пола. Смесь выливается из дальнего угла в сторону двери.

Между стеной и стяжкой с помощью демпфирующей ленты устанавливается технологический зазор, который предотвратит растрескивание бетона при расширении.

Монтаж теплого пола теплый пол

Монтаж водяного пола начинается с монтажа коллектора, затем укладываются трубы

Укладку теплого водяного пола на стяжку следует начинать после предварительной подготовки проекта. Рассчитывается теплоотдача системы, длина труб, а также шаг монтажа. На этом же этапе подбирается отделка.

Учебный

Для начала необходимо определить месторасположение распределительного шкафа, подвести к нему магистральные трубопроводы. Если установлена ​​автоматическая система управления, штробы в стенах вырезаются для проводки. Если основанием является грунт, его необходимо удалить и залить черновой стяжкой. Поверхность должна быть чистой и ровной (перепад высоты не должен превышать 5 мм на 1 м).

Гидроизоляция

При попадании влаги на систему ее эффективность снизится, поэтому процесс установки гидроизоляции обязателен. Для этого используется толстая полиэтиленовая пленка. На стыке пола и стены укладывается демпферная лента толщиной 0,6-1,2 см.

Укладка труб

После укладки труб их опрессовывают на 3-4 дня, после чего пол заливают бетоном

Монтаж труб производят после укладки теплоизолятора – пенополистирола. Трубы крепятся на сам пенопласт, с помощью анкерных скоб или на армирующую сетку. Самая распространенная схема крепления – улитка. Максимальная длина трассы 80 м. Подсоединяйте трубы к коллектору аккуратно, ничего не перепутав. На этом этапе в систему запускается вода и проверяется ее работоспособность. Если нагрев равномерный, можно заливать.

Заливка стяжки

Стяжка под теплый пол заливается цементно-песчаной смесью. Минимальная толщина стяжки 3 см от верхнего края труб, оптимальное давление которой 6 бар. Не сушите слой нагревателями. Запускать систему можно будет после того, как стяжка наберет прочность – через 28 дней.

Чистовой пол

В качестве финишной отделки используется плитка, ламинат или другие материалы. Их подбор осуществляется на этапе разработки проекта.
