Водяной теплый пол в каркасном доме: секреты монтажа

Каркасное домостроение на данный момент является популярным видом в России. Многие интересуются, тёплые ли это дома. На моём опыте дома выдерживали все температуры до минус 35 градусов, и это не предел. В нашем климате сложно проверить ещё меньшие температуры, мне это ещё не удалось, но я уверен, что каркасный дом выдержал бы ещё как минимум 15 градусов.

Преимущества водяного теплого пола

При выбранном варианте воздух нагревается внизу. За счёт конвекции тёплый воздух,охлаждаясь, поднимается наверх. Постепенно прогревается всё помещение. Человек чаще всего находится в нижней половине помещения, следовательно всегда будет находится в тепле.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

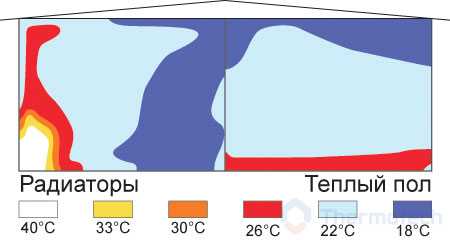

При радиаторах прогревается только часть комнаты возле радиатора и тёплый воздух уходит под потолок засчёт конвекции. Соответственно в другой половине помещения вы будете мёрзнуть.

Электрически тёплый пол. Он практически самый лёгкий в монтаже и подключении, однако очень затратный экономически во время использования, потому что электричество – дорогой ресурс.

Характеристика

Сложный в установке но дешевый и простой в использовании. Для нагрева воды используют котлы на твёрдом топливе или газу. При котле на твёрдом топливе дом всегда будет в тепле, если есть ресурс. Когда котёл на газу не будет работать без электричества или газа. Так же существуют его варианты : лёгкие системы отопления или бетонная стяжка. При бетонной стяжке невозможно расположить тёплый водяной пол на втором этаже или выше, в связи с затратами, сложностью и ненадёжность.

Так как залитая стяжка высотой 7 см на втором этаже площадью, к примеру, 30 м^2 будет весить целых 6 тонн. Затем следует так называемый мокрый процесс длинною 28 суток, в это время происходит полная кристаллизация бетона.

Во избежания этого существуют лёгкие системы отопления.

В них пускают в ход ППС, полосы ОСБ или ДВП. Необходимы алюминиевые пластины-бабочки вдоль труб, для более быстрой теплопередачи.

Лёгкие системы отопления бывают деревянные и полистирольные. Деревянная система дешевле, но сложнее в монтаже, имеет толщину 18 мм. Очень распространена, а значит материалы найти легче. Укладка пола идёт между направляющими, 18-22 мм, полосами с целью создания жёсткого пола и фиксирования алюминиевых пластин.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Основная функция полистирольной системы – избежание утечки тепла на нижние этажи.

Листы ГВЛнеобходимо крепить саморезами, чтобы не повредить трубы.

Общие особенности и рекомендации по установке

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

При толщине стен 150 мм температуру котла зимой в каркасном доме можно держать в районе 55-65 градусов.

По моему мнению, это оптимальный промежуток по соотношению цена/польза. Не нужно размещать магистрали труб под мебелью, диванами или креслами и прочее. В этом нет никакого смысла, ведь тепла от этого будет мало, его будет поглощать мебель, которая под его действием будет быстрее портится. Так же не рекомендую устанавливать водный пол под кроватями, достаточное тепло будет при расположении магистралей возле них. Ведь воздух от них становится более сухой, а под одеялом и без сильного местного отопления не будет холодно.

Не следует пренебрегать радиаторами ( батареи ). Советую разместить их стандартно под окнами, для бытовых вещей, большего тепла ( если нужно ) и отсутствия конденсата на окнах. Трубы ( магистрали ) делаем из бесшовного метало-пластика. Магистрали нужно размещать на расстоянии 150 – 200 мм друг от друга и от стен. Это позволит нам разместить плинтус, не повреждая магистраль. Максимальная длина труб 50 метров, иначе теряется коэффициент нагрева, соответственно тёплые полы будут хуже прогреваться, но в каркасном строении это не столь важно.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Оптимальная температура тёплого пола 30 градусов, чтобы человек при касании о него не чувствовал ни холод, ни жар.

В большинстве тёплых полов необходимо разместить фольгированный пенофол под трубы, во избежания утечки тепла.

Управление

Для управления этой системой отопления необходимо сложное и громоздкое оборудование (коллектор) . При больших помещениях это вызывает некоторые трудности, ведь коллекторы придётся расставлять в каждом помещении. А это целый шкафчик размерами примерно 500 х 400 х 200 мм.

Заливка стяжки

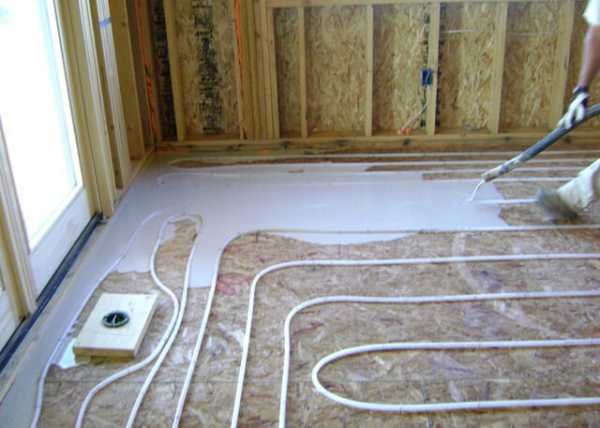

Заливка бетонной стяжки поверх тёплого пола – дело ответственное, ведь если допустить малейшую ошибку – бетон треснет и придётся переделывать не только стяжку, но и сам пол. Высота стяжки должна быть примерно 70 мм ( строго не меньше 50! ). Советую для заготовки бетона использовать фибро-волокно, пластификтор (можно заменить клеем ПВА). Всё помещение по краям стен необходимо отделить демферами (мягкий материал), чтобы стяжка не треснула от расширения. После заливания стяжки необходимо выждать 28 суток.

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

26

248

Дом из кирпича

14

177

Бревенчатый дом

14

155

Дом по канадской технологии

13

140

Дом из газобетонных блоков

17

105

Дом из оцилиндрованного бревна

3

47

Монолитный дом

7

38

Дом из сип-панелей

10

34

Дом из пеноблоков

13

36

Водяной теплый пол в каркасном доме (видео)

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

виды теплых полов для каркасника, водяной, электрический, как сделать своими руками

Содержание:

Популярность каркасного свайного строительства объясняется его дешевизной и быстротой возведения, если сравнивать с традиционными кирпичными или деревянными конструкциями. Главным недостатком домов на сваях является отсутствие капитального фундамента: чтобы основание пола не выхолаживалось, его зачастую оснащают системой «теплый пол».


Специфика обустройства теплого пола в каркасных строениях

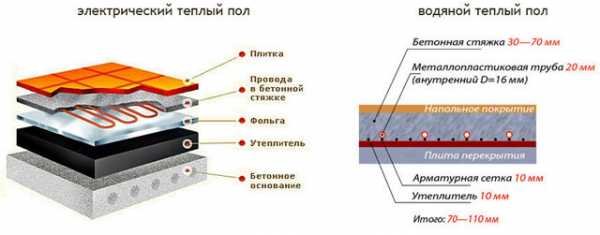

Теплый пол может быть:

  1. Водяным. Здесь в качестве циркулирующего по контуру теплоносителя используется вода.
  2. Электрическим. В качестве нагревательных элементов выступают электрические кабели или маты, излучающие тепло в инфракрасном спектре.

Каркасный дом на сваях можно оснастить любой из вышеперечисленных систем. Однако наличие свайного фундамента вносит некоторые коррективы в процедуру теплоизоляции и установку водяного теплого пола. В этом случае еще на стадии расчетных мероприятий нужно предусмотреть возможность устранения всех холодных зон путем тщательной герметизации щелей и стыков.


Определяясь с разновидностью теплого пола в каркасном доме на сваях, в учет следует взять следующие факторы:

  • Климатические условия местности.
  • Геологическая специфика в районе дома.
  • Тип применяемой конструкции здания.
  • Уровень тепловых потерь.

Наиболее оптимальным решением в плане эффективности и экономичности расхода энергоресурсов считаются водяные теплые полы. С другой стороны, обустройство такой системы потребует серьезных финансовых вливаний на расходные материалы. Однако в процессе эксплуатации эти траты сполна компенсируются, благодаря незначительному потреблению энергии. Если обустройство водяного теплого пола в каркасном доме вызывает затруднения, прибегают к варианту с электрическим контуром.

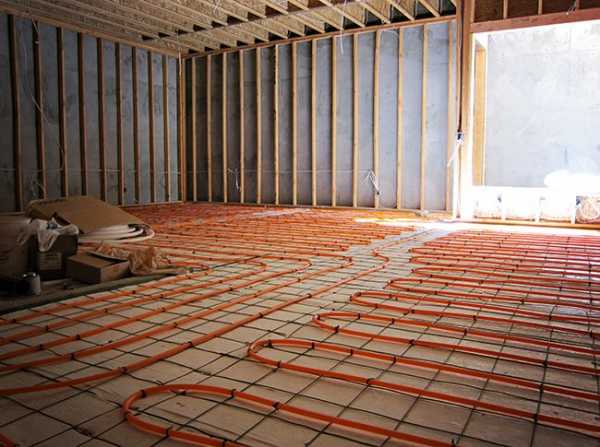

Технология укладки водяного теплого пола

Существуют следующие способы установки водяного теплого пола в каркасном доме:

  • Монтаж контура непосредственно в плавающую стяжку.
  • Укладка труб сверху деревянного настила.

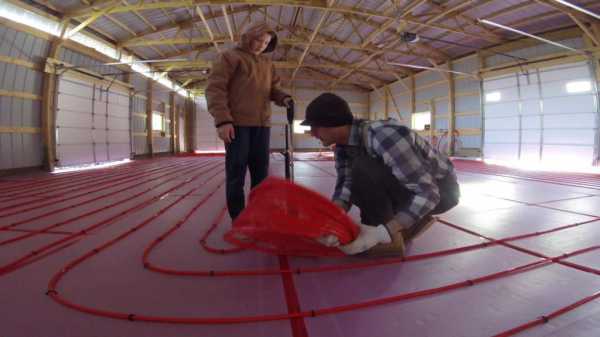

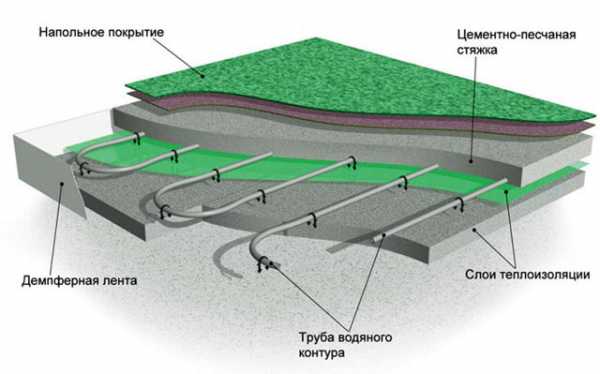

Монтаж внутрь плавающей стяжки

Этот вариант укладки водяного контура предполагает заливку бетонной стяжки толщиной 50 мм. Вес раствора колеблется в пределах 300-600 кг/м². При этом очень важно, чтобы каркас дома был в состоянии справиться с подобными нагрузками. Поверх чернового пола стелют гидроизоляционную пленку (обычно используют полиэтиленовый материал).


Назначение гидроизоляционного материала в составе пирога теплого пола следующее:

  1. Защита деревянного основания пола от проникновения влаги из бетонного раствора.
  2. Создание промежуточного барьера между стяжкой и черновым основанием.

При укладке пленки нужно сделать напуск на стены примерно 150 мм (для ее фиксации используется монтажный скотч). При наличии промежуточных нахлестов гидроизоляционный материал также проклеивается монтажным скотчем. Сверху пленки укладывают теплоизоляцию в виде пенополистирольных плит или рулонов и армирующую сетку. Периметр комнаты оснащается демпферной лентой. Помещения площадью более 40 м² разделяют на отдельные секторы с помощью демпферной ленты. Каждый из секторов будет иметь автономный трубный контур.


Для укладки труб системы «теплый водяной пол» подходят различные схемы, включая змейку и улитку. Специфика конструкции домов на сваях такова, что шаг укладки рекомендуется делать небольшим ― примерно 10-15 см. Для крепления труб к армирующей сетке используют специальные пластиковые хомуты: это помогает контуру не сдвигаться с места во время укладки стяжки. По окончанию обустройства теплого водяного пола его необходимо протестировать для выявления возможных неисправностей. Опрессовку рекомендуется проводить в течении 24 часов: если давление в трубах за этот промежуток времени не упадет, укладывают стяжку.


Перед заливанием раствора проводится установка маяков: они выполняют роль ограничителей в процессе укладки и выравнивания цементно-песчаной смеси. Процедуру заливки начинают от стены напротив двери, с постепенным движением вглубь комнаты. После схватывания смеси маячки можно извлечь, заделав образовавшиеся щели бетонной смесью.

Лишние куски полиэтиленовой пленки обрезают ножом. Характерной особенностью древесины является вероятность расширения, ссыхания и изменения своей формы и положения. Благодаря таким свойствам плавающей стяжки, как отсутствие сцепления с горизонтальной и боковыми поверхностями, возможные колебания размеров деревянных элементов не имеют критических последствий.

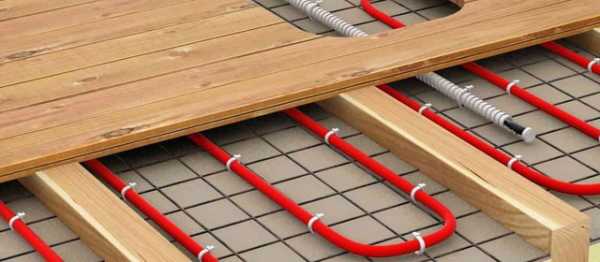

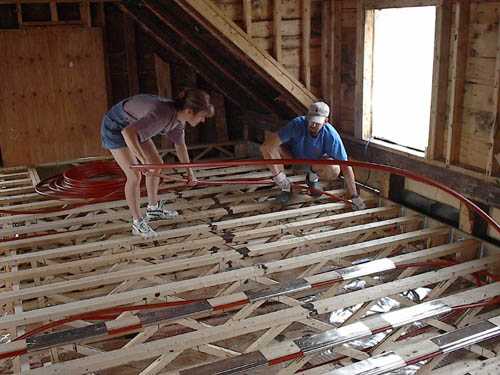

Укладка на деревянный настил

Работа начинается с покрытия чернового пола в доме полиэтиленовой пленкой и фольгированным пенополистиролом. После этого доски нужно оснастить посадочными местами под трубы контура: их выпиливают электрическим лобзиком. Таким образом готовится каркас водяной системы. Размер монтажного шага в этом случае также делается минимальным.


Чтобы добиться равномерности в распределении тепла, над водяным контуром рекомендуется уложить металлический лист. Сверху металлического отражателя монтируются листы фанеры или ОСП, служащие основанием под финишное покрытие пола. Как и в предыдущем случае, перед финишной отделкой систему необходимо протестировать не предмет работоспособности и отсутствия протеканий на стыках и соединениях.

Электрический пол в каркасном доме

Разновидности электрических теплых полов:

  • Кабельные.
  • На основании кабельных нагревательных матов.
  • Инфракрасные маты.
  • Инфракрасные пленочные.

В каждом из случаев при укладке электрического теплого пола в каркасном доме своими руками применяется своя технология. Монтаж кабельного теплого пола реализуется методом погружения в бетонную стяжку. Еще один вариант ― уложить контур поверх деревянного настила. Для инфракрасных систем обустройство бетонной стяжки не является обязательным условием: их можно размещать сразу под финишным материалом.


Общим условием для любой электрической системы является наличие достаточно мощной проводки. Дело в том, что обогревающий контур увеличивает нагрузку на существующие коммуникации в несколько раз. Так как речь идет о деревянном сооружении, то опасность возникновения пожара в результате искрения или перегорания проводов значительно возрастает. Для полной безопасности рекомендуется оснастить обогревательный контур отдельным кабелем достаточного сечения, с обязательной установкой УЗО. Прокладывать провода в деревянных (в том числе – каркасных) домах рекомендуется в специальных гофрированных каналах.

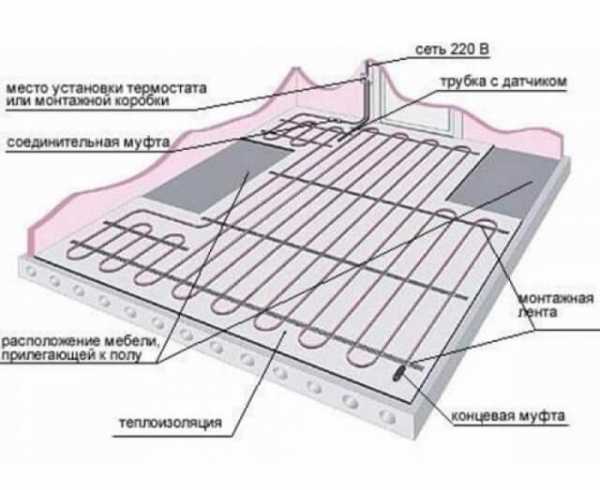

Кабельные полы

Электрические обогревающие системы управляются специальным терморегулятором. Поэтому перед началом монтажных мероприятий нужно подготовить специальное посадочное место в виде круглого углубления. Оптимальная высота от пола ― не менее 30 см. От ниши под терморегулятор вниз проделываются штробы (кабельные каналы). Если в помещении, где происходит обустройство кабельного теплого пола, наблюдается высокая влажность, терморегулятор рекомендуется разместить в соседней комнате.

Для гидроизоляции чернового основания пола применяется полиэтиленовая пленка с напуском на стены. После этого можно укладывать утеплитель. Сверху стелют армирующую сетку, на которой фиксируют кабель. Далее уложенный греющий контур нужно соединить с терморегулятором, проверив исправность системы. После этого, как и в предыдущем случае, проводится установка маячных планок и оформление бетонной стяжки. В качестве раствора для заливки желательно использовать специальные смеси с пластификаторами, т.к. обычный бетон может потрескаться в данных условиях эксплуатации.

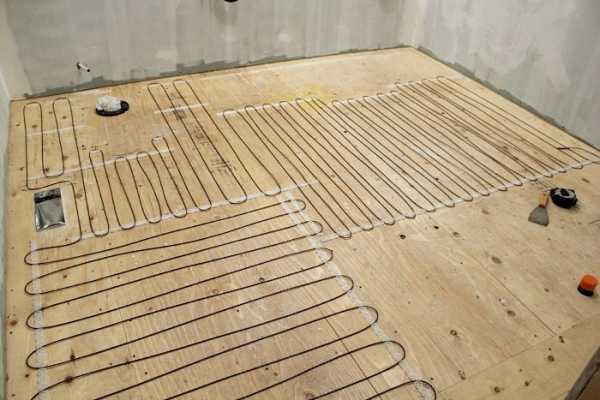

Укладка греющего кабеля в свайных домах каркасного типа может осуществляться сразу на лаги, под которыми предварительно обустраивается слой гидроизоляционной пленки и утеплителя с фольгированным покрытием. Лаги необходимо оснастить пропилами на участках прокладки кабеля (в таких случаях его всегда укладывают змейкой). Над теплоизоляцией размещают армирующую сетку, а пропилы уплотняются фольгой. При прокладке провода его пристегивают имеющимися на сетке пластиковыми хомутами. Поверх лаг под финишное покрытие набивают листы фанеры или ОСП.

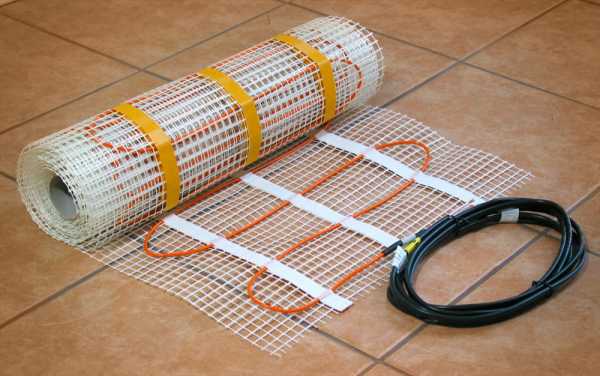

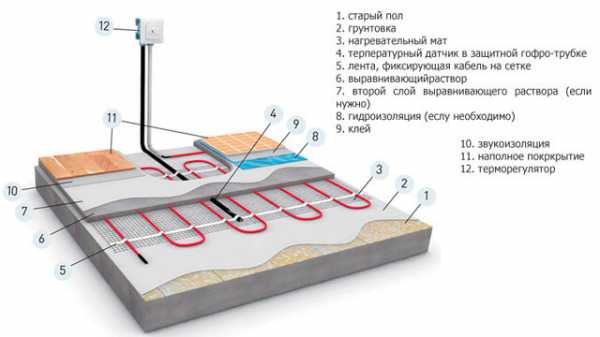

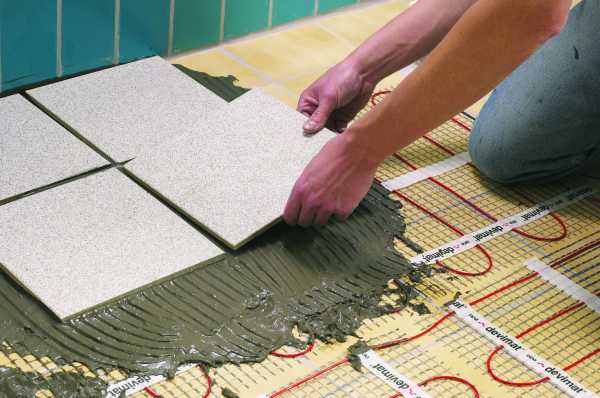

Греющие маты и пленка

Монтаж кабельных и инфракрасных теплых полов в каркаснике осуществляется сразу поверх чистового пола. При укладке керамогранитной плитки на греющие маты желательно увеличить объем плиточного клея. Если применяется инфракрасная пленка, то ее предварительно покрывают фанерными листами.

Итог

При расчете теплого пола в каркасном доме в учет берут только полезную площадь комнат. Участки под массивной мебелью и бытовыми приборами в схему лучше не включать. Дело в том, что водяные контуры «теплого пола» могут нанести мебели и технике повреждения. Крупногабаритная мебель над электрическими нагревательными элементами провоцирует перегрузку системы, с риском дальнейшего возгорания. Производя монтажные работы по установке греющих элементов в доме на сваях, важно строго придерживаться всех норм по электромонтажу и пожарной безопасности.


teplospec.com

Теплый пол своими руками / каркасный дом своими руками

Публикация.: 6 декабря 2013 года.

Если вы решили, что у вас в доме будет тёплый пол, осталось только выбрать, какой тип пола вы будете использовать: электрический или водяной. Постараемся разобраться, какой вариант лучше и эффективнее, а также, как сделать тёплый пол своими руками.

Тёплый пол, наверное, самый правильный вариант для обогрева помещения, так как располагается в зоне, где мы все проводим большую часть времени – это первая половина высоты помещения. Зная из уроков физики, что тёплый воздух поднимается вверх, мы всегда будем находиться в теплой зоне, вне зависимости от того, что мы делаем. Потому что, к примеру, при использовании печи или радиаторов, нам необходимо прогревать весь объём воздуха в помещении, пока тепло не дойдёт до пола и не нагреет его, чтобы уйти от эффекта сквозняка по полу даже при закрытых дверях и окнах.
Причём, тёплый пол, при правильном расположении и устройстве, будет и самым недорогим по затратам на отопление. См. теплограммы всех процессов, как говорится «Держи ноги в тепле, а голову в холоде» [народная мудрость].

От нагретой поверхности пола тепло поднимается вверх, отапливая всё помещение создавая комфортный микроклимат.

При радиаторном отоплении доля теплоотдачи идёт только за счет конвекции и составляет 70-90%. То есть нам будет комфортно, когда создаются условия, при которых перегретый тёплый воздух от радиаторов поднимается вверх и, остывая, опускается вниз. Таким образом, за счет циркуляции (смешивания мас воздуха) достигается средняя комфортная температура в помещении. Если у вас дом одноэтажный, то может это и неплохо, при двух этажах расходы будут ещё выше, за счёт повышенного расхода энергии от убегающего тепла на второй этаж.

Часть первая: электрический тёплый пол

Электрический тёплый пол, наверное, самый быстрый в монтаже, простой в подключении и использовании, но, к сожалению, не самый дешёвый в эксплуатации, так как электричество – самый дорогой энергоресурс на сегодня и вряд ли это изменится в ближайшие годы.

Правильно рассчитать и реализовать электрический тёплый пол можно из расчёта размеров помещения свободного от мебели, так как крайне не рекомендуется укладывать электрический тёплый пол под шкафы, низкие диваны и кресла, так как от него будет не очень много эффекта, и что самое главное, он может очень быстро перегореть из-за перегрева. На практике, какое отопление бы вы не выбрали, мощность его выбирается из расчёта 0,1кВт на м2 помещения, то есть на комнату размером 15м2 надо, примерно, 1,5кВт тепловой мощности на обогрев.

Электрические тёплые полы можно поделить на два основных вида: кабельные (катушки и маты) и плёночные. А по принципу обогрева: конвекционные и инфракрасные. Монтаж таких полов осуществляется в основном в стяжку. Они применяются практически под всеми известными напольными покрытиями: плитка, ламинат, линолеум, пвх-плитка. Исключения составляют: пробка и натуральный паркет, т.к. пробка плохо проводит тепло, а натуральный паркет может рассохнуться. Главное при выборе кабельного пола для жилых помещений – всегда использовать двужильный провод, так как одножильный можно использовать в дали от жилых помещений, ввиду большого электромагнитного излучения ЭМИ. После появления плёночных полов появилась возможность, при желании или невозможности использования стяжки, расположить их непосредственно под финишное покрытие пола: ламинат, ковролин, линолеум и т.д. Это очень удобно, быстро и экономично, так как нет тяжёлых и грязных работ. Такой пол можно установить менее чем за день: сразу уложить финишное покрытие и им пользоваться.
Плюсы электрического пола: тонкая стяжка или даже её отсутствие, быстрота и удобство установки, нет массивного оборудования, быстро разогревается и всегда готов к работе.
Минусы электрического пола: высокое энергопотребление, зависимость от электричества, не желательно в душевых и помывочных.

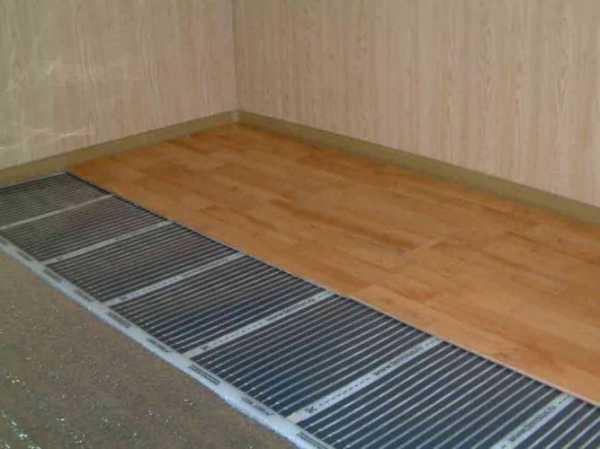

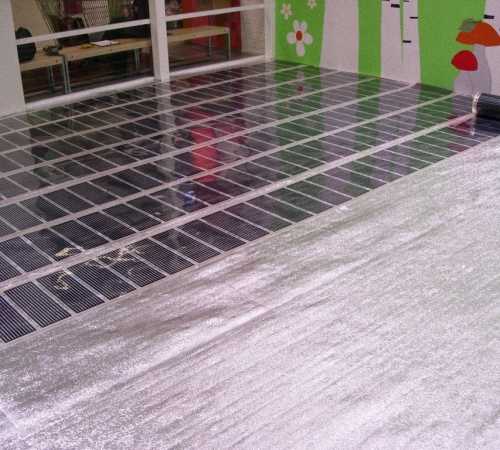

Плёночный тёплый пол.

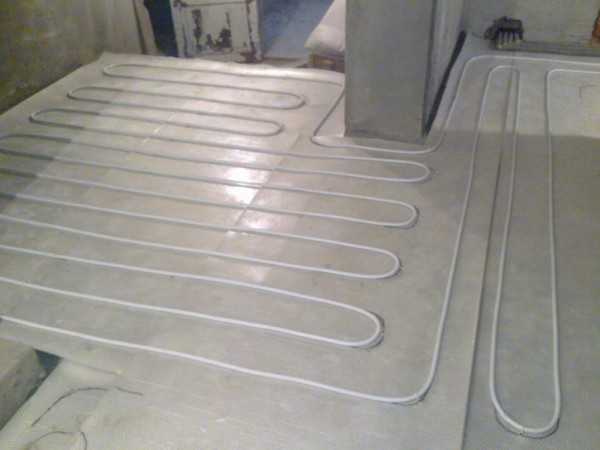

Кабельный тёплый пол в стяжку.

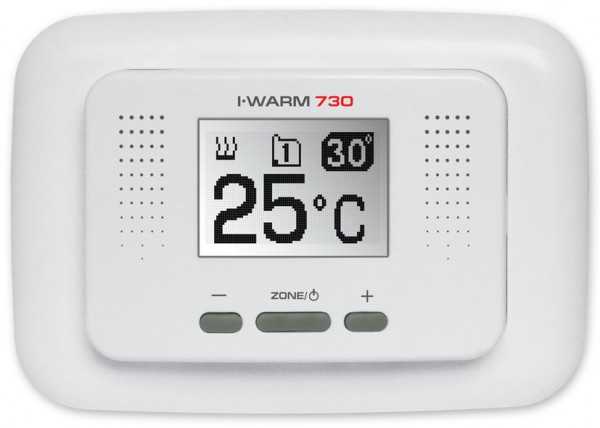

Управление температурой электрического тёплого пола, возможно совмещение с недельным или посуточным таймером.

Вторая часть: водяной тёплый пол

Водяной тёплый пол, в отличие от электрического, немного сложнее, но экологичнее, практичнее и дешевле во время эксплуатации, так как для нагрева теплоносителя (воды, антифриза и тд) может использоваться котёл на газу или на твёрдом топливе (дрова, уголь, пеллеты и тд.). При последнем мы получаем энергонезависимый дом от энергетиков или газовщиков. Так как при отсутствии электричества газовый котёл работать не будет, а на твёрдом топливе будет работать всегда. До последнего времени тёплые полы на воде всегда укладывали в стяжку, что вносило ограничения на каркасные и деревянные дома, где полы в основном, а второй этаж всегда, делали по лагам. И сами понимаете, что заливать 5-7см бетона на втором этаже каркасного дома никто не будет: как из соображений цены и сложности, так и из-за безопасности (бетонная стяжка в комнате 20м2 будет весить почти 4 тонны, не считая веса самого перекрытия). В настоящее время данную проблему решили использованием, всем уже полюбившимся, ППС или полос обычного ОСБ или ДВП. Назвали такой метод – лёгкие системы тёплого пола на воде.

Главная цель легких систем – сделать водяной теплый пол там, где нет возможности сделать цементно-песчаную стяжку. Легкие системы имеют ряд преимуществ:

– Значительно меньший вес по сравнению с бетонной стяжкой, это позволяет делать водяной теплый пол в зданиях где нагрузка на перекрытия и стены ограничена, например, на втором этаже деревянного или каркасного дома.
– Отсутствие «мокрого процесса» позволяет запускать и эксплуатировать систему сразу после завершения монтажа, в то время как в бетонной системе полная кристаллизация бетона происходит в течении 28 суток.
– Легкие системы имеют меньшую толщину (минимальная толщина легкой системы – 18 мм, бетонной – 50-80 мм.).
– Легкая система менее инерционна, поэтому быстро реагирует на настройки заказчика.

Стандартный тёплый пол в стяжке. Преимущество, что его можно разложить как бы кругами с использованием меньшего числа коллекторов и отсутствия ограничений на его способ и метод укладки.

Лёгкие системы водяного теплого пола конструктивно разделяют на два типа: деревянная и полистирольная.

В обоих случаях необходимы алюминиевые пластины в форме “бабочки”. Пластина является теплосъёмным и теплораспределительным элементом в легкой системе, и имеет специальный профиль, благодаря которому пластина плотно обжимает тепловую трубу, и теплопередача производится более эффективно на более широкое расстояние от самой трубы. Пластины монтируются в промежутки между полосами ОСБ, ДСП или в ППС взависимости от системы.

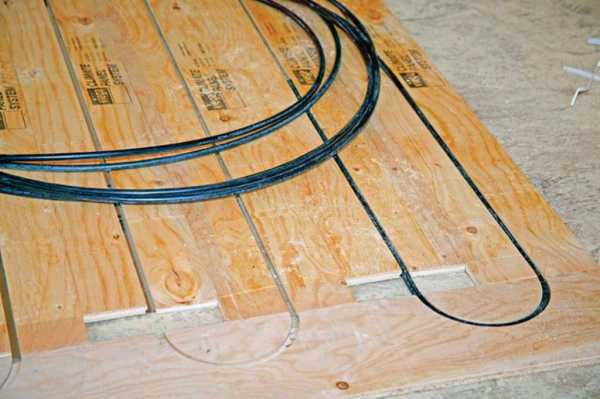

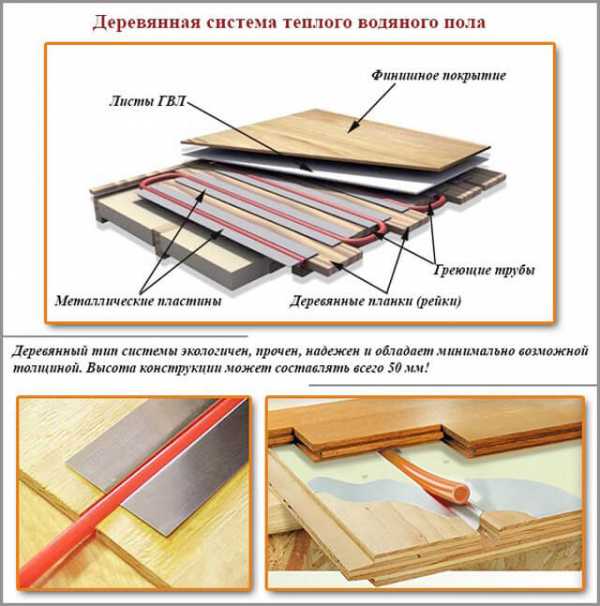

Лёгкая деревянная система для укладки тёплого пола, дешевле, но более сложна в монтаже, подходит для деревянных перекрытий по лагам, имеет небольшую толщину (от 18 мм), и строительные материалы для нее можно приобрести на любых строительных рынках. Укладка такого пола идёт только полосами между деревянных направляющих, которые делаются из полос ОСБ 18 мм, или ДСП 22 мм. Основное назначение – фиксация алюминиевых пластин и создание жесткой поверхности. Теплоизолятор в данной конструкции пола в виде утеплителя с отражателем (фольгой) должен быть обязательно предусмотрен в перекрытии. В случае использования в качестве чистового покрытия паркета или ламината, можно не использовать ГВЛ, а укладывать чистовое покрытие непосредственно на алюминиевые пластины, получая небольшую экономию, меньшую инертность и большую энергоэффективность.

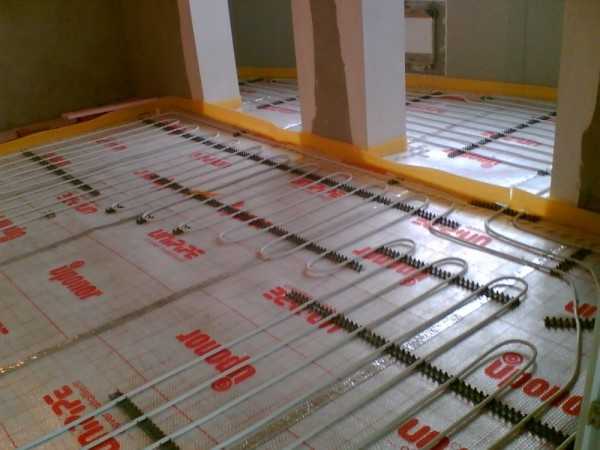

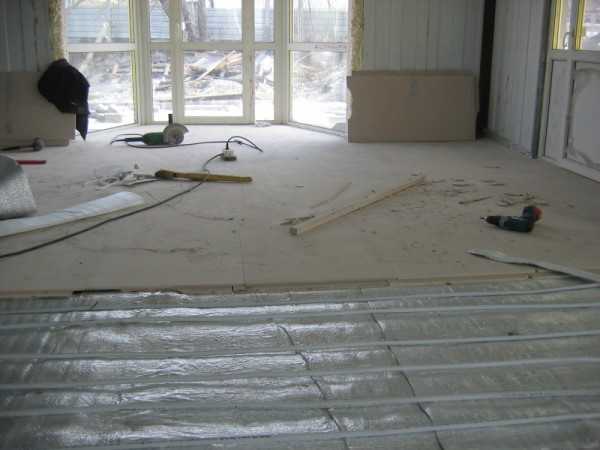

Лёгкая полистирольная система для укладки тёплого пола. Основное назначение – предотвращение потока тепла вниз, и направление его вверх, а также фиксация алюминиевых пластин. Желательно использовать, как и в случае выше, дополнительное утепление перекрытий под полистирольные пластины. Два перекрёстных слоя ГВЛ (гипсо-волокнистый лист и/или влагостойкий) служат для создания жесткой, ровной поверхности на мягком слое пенополистирола. Листы ГВЛ аккуратно крепятся саморезами, чтобы не повредить уложенные снизу трубы.

Из какого бы материала не исполнялся слой теплоизоляции, должны выполняться следующие принципы:
– Термическое сопротивление слоя теплоизоляции должно быть больше суммарного термического сопротивления слоев пола над теплоизоляцией (в том числе чистового покрытия).
– Чем больше отопительная нагрузка, тем толще слой теплоизоляции.
– Чем выше термическое сопротивление чистового покрытия, тем толще слой теплоизоляции.

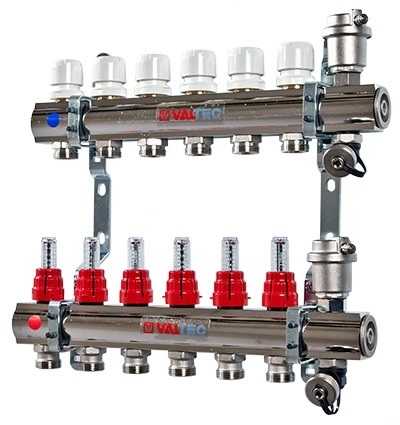

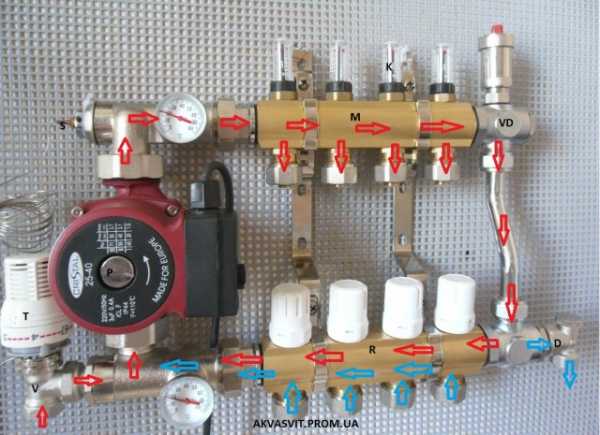

Для управление системой “тёплый пол на воде” необходимо использовать достаточно сложное и громоздкое оборудование, в отличие от электрического тёплого пола, где контроллер размером с выключатель, который можно установить в комнате в любом месте. В водной системе водный пол – это уже целый шкафчик, а при большом помещении и их количестве это много шкафчиков. Конечно, если дом достаточно компактный, то управление всеми полами можно вести непосредственно из котельной. При невозможности каждое помещение надо будет подключать индивидуально, что доставляет некоторые неудобства и увеличивает первоначальные затраты и настройки.

Вариант управления тёплым полом с небольшими помещениями и общим управлением.

Вариант управления тёплым полом с большими помещениями и более тонкими настройками каждой линии.

Вариант независимого управления тёплым полом больших помещений или группы помещений с более тонкими настройками каждой линии.

Подводя итог, мы считаем, что тёплый пол – второй из лучших и эффективных систем обогрева дома, водный пол более энергонезависим и экологичен так как нет ЭМИ. А если позволяет бюджет и возможность, то самый правильный и первый вариант отопления, всё-таки будет тёплый пол и батарея под окнами.

Видео: водный тёплый пол в деревянном или каркасном доме

Как обычно в заключение, предлагаем два видео по теме. Первое – это вариант как сделать всё самому, вариант более бюджетный, но сложный и не очень эффективный в виду небольшой толщины теплосёмной платины.
К сожалению, съёмке, наверное уже несколько лет, на ней немного устаревшие материалы, в частности использовали для тёплого пола металлопластиковые трубы, хотя сейчас есть специальная труба с большей теплопередачей и она не так теряет в сечении как металлопластик на маленьких радиусах. Главное на видео достаточно подробно рассказано как сделать недорого тёплый пол по деревянным лагам. Также, к сожалению, в конце, где семья делает тёплый пол из фольги немного нарушили технологию, идея мне понравилась. Только, я бы рекомендовал использовать фольгу по технологии где был рассказ про металл. С толстым металлом работать тяжело, поэтому фольга хороший вариант для теплопередачи и съёма тепла, то есть фольгу укладываем в канавки, во внутрь трубу, ни в коем случае не закрываем сверху трубы фольгой, а наоборот, её раскладываем в стороны в форме бабочки, тогда мы снимаем верхним полом тепло сверху трубы, не выводим его вниз, и всё что сняли по бокам фольгой выводим в стороны от трубы увеличивая площадь обогрева от каждой трубы в полу.

Второй вариант буквально недавно попался мне на глаза, и, наверное, будет самый популярный при строительстве наших домов с деревянным, да и с монолитным перекрытием, ввиду высокой скорости монтажа, удобства монтажа и невысокой цены, так как не надо сверху делать стяжку, а можно сразу укладывать чистовое покрытие. Цена пластин на начало 2016 года составляет 700р м2 пола. То есть, для ВТП первого этажа в доме, к примеру, проект кд-23, надо порядка 60м2, в рублях это будет с сухой доской, крепежом и трубами порядка 80тр.

Длительность видео 19:59

Длительность видео 3:14

karkasdom.info

Теплый пол в каркасном доме своими руками

Содержание статьи

Теплый пол в каркасном доме можно легко сделать своими руками. При возведении каркасного здания одной из самых важных задач можно назвать монтаж системы отопления. Владельцы частных домов делают отопление дома своими руками, монтируя в помещениях теплые полы. Этот способ является наиболее эффективным, ведь он позволяет быстро смонтировать систему, которая будет равномерно распределять тепло по всей площади.

Если говорить о принципе действия, то можно назвать два основных вида устройств. К ним относят электрический и водяной теплый пол. Сделать теплый пол не сложно, вы без труда выполните эту работу своими руками. Перед началом определитесь с главными параметрами. К ним можно отнести следующие:

  • тип системы;
  • общая мощность и мощность для каждой комнаты в доме;
  • площадь комнат в здании.

Если говорить о типе устройств, то пол может быть водяным или электрическим. Обращайте внимание на площадь комнат. Необходимо обязательно принять во внимание контур теплого пола. Многое зависит от размещения мебели в комнате, ведь прокладывать трубы или электрический кабель под ней неэффективно.

Уточните мощность обогрева. Обязательно рассчитайте мощность котлов отопления, если собираетесь делать водяной пол своими руками. При планировании электрического пола обязательно принимайте во внимание мощность устройств, которая разрешена к использованию в вашем доме. Учитывая значения мощности, выберите вводный автоматический выключатель и выключатели в каждую комнату.

Мастера не рекомендуют устанавливать системы под пробковый пол или паркет. Пробка является плохим проводником тепла, а деревянный пол, если на него будут постоянно воздействовать высокие температуры, начнет рассыхаться и трескаться. Готовый пол в доме должен быть похож на пирог, ведь он состоит из нескольких слоев.

Электрический пол в вашем доме

Электрический пол является одним из самых популярных способов обогрева каркасного дома. Есть несколько способов его монтажа. Такая система может быть установлена практически в любых помещениях. Но существует ограничение, которое заключается в том, что электрический пол нельзя делать в душевых и в тех помещениях, в которых на пол проливается большое количество воды.

Если говорить о принципе обогрева, то существует два вида электрического пола:

  • пленочный;
  • кабельный.

Также стоит упомянуть о двух принципах обогрева, к ним относят следующие:

  • конвекционный;
  • инфракрасный.

Технология установки классического электрического пола основана на том, что кабельная система должна быть установлена прямо в бетонную стяжку. Это требование не всегда выполнимо, поэтому сфера применения такого пола ограничена. Все дело в том, что использование стяжки из цемента допускается не во всех проектах зданий. Например, это относится к каркасным домам на сваях. Особенно это касается помещений, расположенных на втором этаже и выше.

В последнее время проблема получила решение. В каркасных домах теперь монтируют электрический пол, размещать кабель можно между плит OSB или ДСП. Сверху их покрывают керамической плиткой, ламинатом или покрытием другого вида. Такой пол по своему строению напоминает пирог.

Используйте при монтаже электрического пола только двужильный кабель. Он не будет генерировать электромагнитное излучение, как это происходит при использовании одножильного.

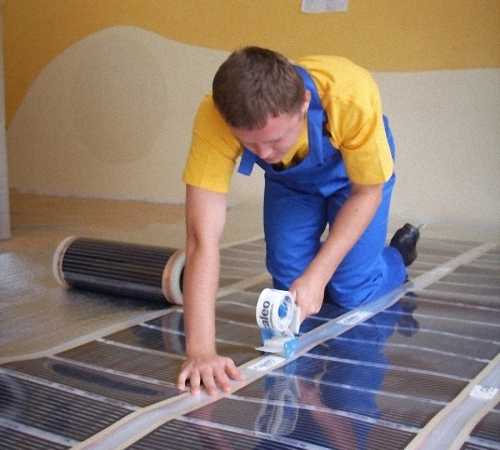

Сегодня в магазинах представлен большой выбор инфракрасных пленочных систем от разных производителей. Такой пол можно установить своими руками, не вызывая мастера на дом. Из-за легкости монтажа пленочного пола всевозможные кабельные системы стали менее популярными.

Преимущества пленочных систем хорошо известны, среди них стоит обязательно упомянуть легкость установки своими руками, невысокую стоимость. Такой пол может устанавливаться в каркасные дома, он не требует бетонной стяжки. Устройство отличается высокой эффективностью. Сделать такой пол в каркасном доме можно своими руками, потратив на работу один день.

Монтировать инфракрасный пол следует на твердое основание в виде ДСП, ЦСП, ОСБ. Устройство пола в каркасном доме напоминает пирог. Сверху пленки укладывают линолеум и ламинат. Кроме того, может быть положен ковролин или любой другой материал. Но существует и ограничение. Оно заключается в том, что систему нельзя монтировать под пол из керамической плитки. Для этого лучше приобрести инфракрасный стержневой мат. Он ничем не уступает инфракрасному полу, но может быть установлен в стяжку или на клей.

Преимущества электрического пола:

  • легкость монтажа;
  • высокая скорость установки, работу можно сделать своими руками;
  • наличие решений для зданий всех типов и разных типов покрытия;
  • быстрый нагрев;
  • возможность автоматического регулирования с помощью таймера.

К недостаткам системы можно отнести следующие:

  • зависимость от энергии;
  • высокий расход энергии;
  • не рекомендуется устанавливать в душевых.

Внимательно выбирайте способ обогрева пола каркасного дома, исходя из своих потребностей.

Устройство водяного пола

Водяные системы, несмотря на широкий выбор систем электрического обогрева, широко используются при возведении домов. Принцип работы водяного пола аналогичен стандартной системе водяного отопления. Разница только в том, что трубы располагают в полу. Кроме того, отсутствуют радиаторы. Нагрев происходит с помощью котла отопления, а циркуляция воды обеспечивается при помощи специального насоса.

Монтаж пола схож с установкой электрических кабельных систем. Трубы монтируют в стяжку или располагают между плит ДСП или OSB. Контроль за работой осуществляется через управление кранами и клапанами.

К преимуществам такого пола можно отнести независимость от электричества, отсутствие электромагнитной индукции.

Это гарантирует экологичность системы. Кроме того, водяной теплый пол идеально подходит для устройства в каркасных зданиях. К недостаткам водных систем относят следующие:

  • сложность установки системы;
  • зависимость от энергии, вырабатываемой котлами отопления;
  • длительный прогрев пола;
  • отсутствие управления в полностью автоматическом режиме.

При строительстве выбирайте современные материалы. Не забывайте про ветрозащиту, тогда в доме будет тепло. Качественное утепление пола в каркасном доме гарантирует теплосбережение, тогда не придется часто включать систему или повышать температуру нагрева.

Устройство стандартного пола

Обратите внимание на устройство пола в каркасном доме, он по своему виду должен напоминать пирог. Вы можете выбрать подходящий способ обогрева здания, ведь сегодня в магазинах представлен широкий ассортимент материалов. Если дом стоит на сваях, тщательно утеплите пол — это позволит избежать теплопотерь.

Пол напоминает пирог, поскольку сделан из нескольких слоев. В основании лежит доска каркаса. Затем укладывается слой ветрозащиты, между брусками каркаса располагают утеплитель. Его закрывают обрешеткой, на которую монтируют плиту ОСБ. Потом укладывается теплый пол, поверх него размещают подложку. Ламинат становится последним слоем. Именно поэтому пол напоминает пирог.

chudesniydom.ru

Теплый пол в каркасном доме, утепление на сваях своими руками

Строительство каркасных домов на облегченных фундаментах, хорошо известное в советское время переживает свое второе рождение. Современный каркасный дом, позволяющий в сжатые сроки и с небольшими материальными затратами решить жилищную проблему значительно отличается от своего предка современными техническими решениями, материалами и применением высокоэффективных энергосберегающих технологий. Утепление пола в каркасном доме на сваях крайне необходимо не только для удешевления его эксплуатации, но в первую очередь для создания оптимального микроклимата и обеспечения максимальной долговечности применяемых конструкционных материалов.

Зачем утеплять полы?

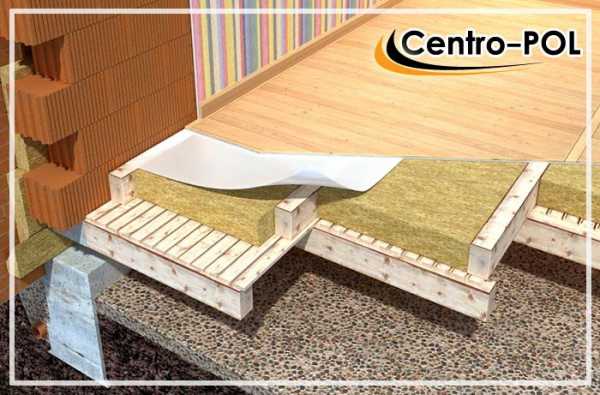

Схема стандартного утепления деревянного пола на лагах

При возведении на сложных грунтах каркасного дома чаще всего применяется свайный фундамент из различных конструкционных материалов. Все несущие конструкции опираются на смонтированный на головках свай ростверк. Причем ростверк может быть заглубленным или приподнятым над поверхностью земли, но и в том и другом случае при строительстве дома на свайном фундаменте в нем отсутствует подвал и требуются дополнительные меры для качественного утепления как закрытого, так и продуваемого подпольного пространства.

К сведению: Опыт эксплуатации каркасно-щитовых и каркасных домов показывает, что некачественное утепление пола приводит не только к увеличению затрат на отопление, но и практически вдвое сокращает срок службы чернового пола, приводит к возникновению грибка, гнилостных бактерий, оказывающих негативное воздействие на организм человека.

Для того чтобы правильно сделать утеплительный «пирог» для полов каркасного дома недостаточно просто уложить утеплитель на подстилающую поверхность чернового пола. Как минимум следует выполнить теплотехнический расчет, в котором учитываются множественные параметры:

  • Минимальная и максимальная температура окружающего и его влажность по сезонам года;
  • Состав и характеристика грунта;
  • Приемлемая температура внутри помещения;
  • Коэффициент теплоизоляции конструкционных материалов чернового и чистового пола;
  • Теплопроводность стен и других ограждающих конструкций;
  • Особенности применяемых конструкционных материалов;

Сделать качественный расчет теплоизолирующего контура под силу в большинстве случаев только специалистам, причем высокой квалификации, а вот монтажные работы можно выполнить с высоким качеством и своими руками, «убив при этом двух зайцев». Во-первых, получается значительная экономия средств, а во-вторых, уверенность в качественном выполнении скрытых работ, проконтролировать которые невозможно без разборки готового покрытия.

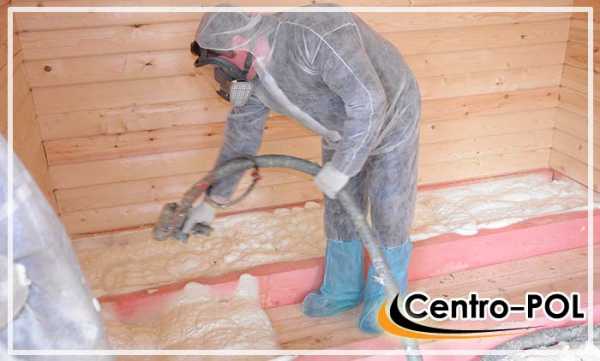

Материалы для утепления полов и подпольного пространства

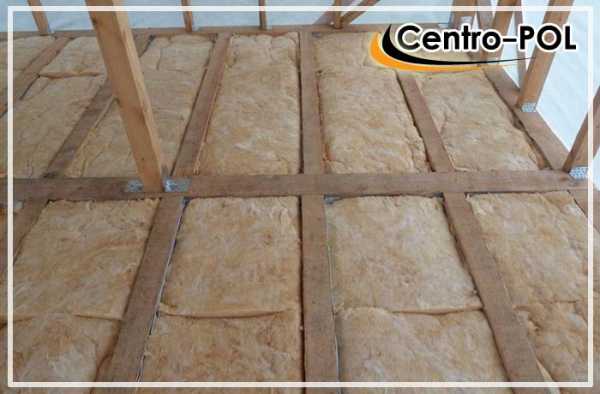

Сделать качественное утепление полов в каркасном доме на свайном фундаменте можно, применив самые различные теплоизолирующие материалы:

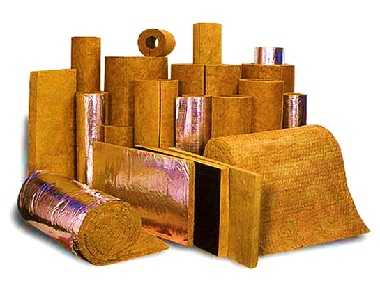

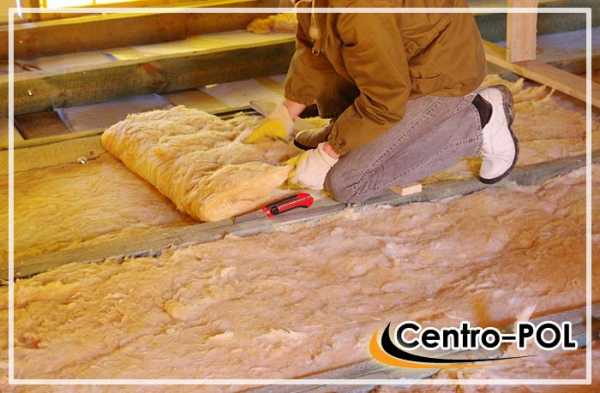

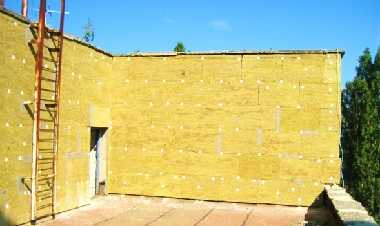

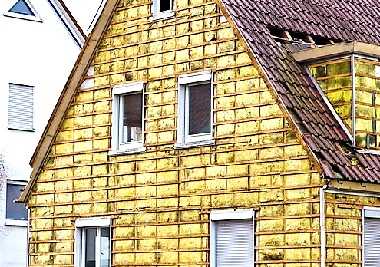

Утеплители на основе минеральной ваты

При попадании влаги на поверхность, минеральная вата не разрушается, но теряет свои теплоизоляционные свойства

В зависимости от применяемого при производстве минеральной ваты сырья подразделяется на каменную шлаковую и стеклянную вату, несколько отличающуюся по своим теплоизоляционным характеристикам и физическим свойствам. Выпускается в виде плит и рулонов. Абсолютно не горит и не выделяет вредных химических веществ.

При попадании влаги на поверхность, минеральная вата не разрушается, но теряет свои теплоизоляционные свойства и, в зависимости от исходного сырья, может изменять свои геометрические размеры. Представлен в виде плит и рулонов, причем плиточный  материал имеет большую плотность и может покрываться отделочными и клеевыми материалами с применением мокрых технологий. Рулонные разновидности имеют меньший удельный вес и предназначены для применения на вертикальных поверхностях стен и при устройстве теплоизоляции потолков. Препятствует расселению грызунов.

При выполнении работ с минеральной ватой обязательно применение средств защиты. Технология укладки позволяет выполнять работы ограниченным числом работников или своими руками, что нивелирует высокую стоимость утеплителя;

Рекомендуем к прочтению:

Пенополистирол и пенополиуретан

Необработанный пенополистирол легко воспламеняется и горит с выделением большого количества вредных веществ

Пенополистирол — достаточно распространенный утеплитель, применяемые для наружного и внутреннего утепления стен, полов, чердачных помещений и металлических конструкций выпускается на основе технологии насыщения вспенивающим газом полистирола с последующей обработкой для придания необходимых свойств. Обладает низким влагопоглащением и сроком службы не менее 60 лет при температуре от -40 до +50 градусов.

Необработанный пенополистирол легко воспламеняется и горит с выделением большого количества вредных веществ. Строительные конструкции утепляются пенополистиролом, вспененным при помощи углекислого газа и дополнительно обработанным антипиринами, на что следует обращать внимание при покупке утеплителя. При утеплении пенополистиролом следует помнить, что материал способствует расселению насекомых и грызунов, что требует выполнения дополнительных мероприятий по защите строения. В качестве утеплителя фундаментов, полов и стен применяется и экструзионный пенополистирол, технология изготовления которого обеспечивает получение материала с микропористой закрытой структурой.

Пример нанесения пенополиуретана на поверхность пола

Материал обладает более высокой прочностью, менее подвержен разрушению грызунами, но обладает меньшей паропроницаемостью, что требует дополнительной вентиляции внутреннего пространства. Незаменим при изготовлении плавающих теплых полов с устройством легкобетонной стяжки с монтажом нагревательных элементов любого типа. Применяемый в качестве утеплителя пенополиуретан отличается от пенополистирола не только материалом, но и технологией изготовления. Плитные разновидности пенополиуретана применяются при небольшом объеме работ, выполняемом в основном своими руками, но при утеплении значительных строительных объемов работы выполняются прямо на месте с использованием специального оборудования, как показано на видео.

Вспененный полиэтилен

В качестве одного из слоев утеплительного пирога полов и стен каркасного дома, особенно в местах установки нагревательных приборов применяется фольгированный вспененный полиэтилен, Пенофол, создающий надежную паро, ветро и влагозащиту. При утеплении поверхностей каркасного дома Пенофолом создается дополнительный экран из химически чистого алюминия, отражающий инфракрасное излучение, о чем достаточно подробно показано на видео.

При утеплении постройки Пенофолом создается и дополнительный радиационный барьер, что положительно влияет внутренний микроклимат. Материал выпускается в рулонах с различной толщиной, односторонним или двусторонним фольгированием и наличием клеевого слоя. При работе с Пенофолом не требуется особых навыков и защитных средств, а все операции легко выполняются своими руками;

Утеплитель на основе целлюлозы

Для утепления закрытых полостей каркасных стен, полов и междуэтажных перекрытий применяется целлюлозный утеплитель на основе бумажных отходов. Материал практически не горит, не подвержен гниению, паропроницаем, что положительно сказывается на долговечности особенно деревянных каркасов. Не боится воды, как в случае с минеральной ватой, не пропуская влагу вглубь и легко отдавая ее в окружающий воздух без потери утепляющих свойств.

Рекомендуем к прочтению:

Эковата производится на современном оборудовании, как показано на видео, но может быть изготовлена в небольших объемах и самостоятельно.

Чаще всего применяется сухая и влажная технология механизированной укладки. Утепление целлюлозной ватой выполняется при помощи специального оборудования, когда материал «задувается» в строительные конструкции, обеспечивая надежное заполнение пустот и высокое качество утепления.

Выполняем монтаж утеплителя

Укладка минеральной ваты между лагами для утепления пола

Утепление полов и стен в каркасном доме выполняется чаще всего минеральной ватой, но и при использовании перечисленных выше утепляющих материалов технология отличается очень незначительно.

  1. Подготовка силовой конструкции. Полы в каркасном доме укладываются на прочную конструкцию, образованную лагами достаточного сечения, устанавливаемыми в один или в два слоя. Необходимая толщина бруска вычисляется по специальным таблицам в зависимости от размеров перекрываемого пространства и требуемой нагрузки. В том и в другом случае обязательно производится обработка древесины защитными препаратами. При выборе сечения лаг необходимо учитывать, что толщина утепляющего слоя должна быть не менее 200 мм. Эти работы могут быть выполнены своими руками, а последовательность их выполнения показана на видео.

На заметку. Ни в коем случае не следует обрабатывать древесину составами, перекрывающими доступ воздуха к волокнам древесины. При прекращении доступа воздуха деревянные конструкции разрушаются в три раза быстрее.

  1. Изготовление чернового пола:
    • На установленные лаги закрепляется каркас из досок или фанеры, который будет служить основанием для заполняемого минеральной ватой или другим вида утеплителя пространства между лагами. Далее на подготовленный каркас монтируется слой гидроизоляции, препятствующий намоканию утеплителя.
    • К выбору гидроизолирующих мембран следует относиться очень внимательно, потому как свидетельствуют отзывы, очень часто мембраны неизвестных производителей разрушаются после нескольких лет эксплуатации. После тщательной герметизации швов внутри образовавшегося между лагами короба заполняется слоем утеплителя, толщина которого зависит от коэффициента теплопроводности укладываемого материала и расчетной теплостойкости пола.
    • При работе с минеральной ватой ширина плиты утеплителя увеличивается на 2-3 см, а толщина — на 1-1,5 см относительно расстояния между лагами, чтобы обеспечить отсутствие зазоров и пустот. Над уложенной ватой в обязательном порядке устраивается пароизоляция, которую правильно будет сделать не из обыкновенной полиэтиленовой пленки, как считают некоторые горе мастера, а с использованием специальной пароизолирующей мембраны, позволяющей дышать не только утеплителю, но и спрятанным под ней деревянным конструкциям.
    • Как свидетельствуют отзывы, технология использования двух специализированных мембран при работе с минераловатными утеплителями и деревянными конструкциями гарантирует на только высокие эксплуатационные качества, но и наиболее длительный срок службы. Плиты из пенополистирола или полиуретана укладываются аналогично минеральным, с той лишь разницей, что припуски на плотную посадку значительно меньше.
    • Все работы по устройству чернового пола можно выполнить своими руками имея в своем арсенале минимальный набор инструмента, просмотрев видео и составив для себя пошаговую инструкцию о порядке выполнения работ;

  1. Некоторые нюансы работы с сыпучими утеплителями. При утеплении внутренних полостей стен и полов каркасного дома целлюлозной ватой схема устройства несколько изменяется. Все технологические операции остаются прежними, за исключением укладки утепляющего материала, который будет задут в образовавшиеся полости после окончания устройства чернового пола. Работу по качественному заполнению пустот целлюлозной массой своими руками правильно выполнить невозможно, поэтому необходимо пригласить специалистов, имеющих соответствующее оборудование. Специальное устройство обеспечивает правильное распределение целлюлозной массы по всему заполняемому объему и необходимую плотность ваты для обеспечения расчетных тепловых параметров.

Иногда возникает вопрос, как правильно выполнить утепление полов и стен каркасного дома снаружи или изнутри. И тот и другой способ, как свидетельствуют отзывы, обеспечивают качественное утепление, а в случае необходимости перекрыть образующиеся из стоек каркаса мостики холода применяется перекрестное утепление на дополнительную обрешетку.

Отзывы

О преимуществах и недостатках утеплителей каркасных домов говорят многочисленные отзывы их владельцев и довольно обширные ветки на популярных форумах домовладельцев, где рассказываются об удачных решениях и просчетах, в том числе и в вопросах утепления ограждающих конструкций:

  • Построили в подмосковных Ватутинках каркасный дом в качестве дачи. Контролировать работу строителей приезжали только по выходным. Используем дом круглогодично. Утепление стен и полов сделали пенопластом для экономии. В первый год столкнулись с проблемой затхлого запаха после отсутствия в течение двух и более недель. К сожалению, наша горе бригада к этому времени перестала существовать. Вызвали специалистов, которые определили, что утеплитель закрыт толстой полиэтиленовой пленкой, вместо мембраны. В качестве выхода посоветовали сделать качественную гравитационную вентиляцию;
  • Построили каркасный коттедж 211 м2 по канадской технологии. Утеплитель минеральная вата в два слоя. Толщина стены 200мм. Дом, что термос. Зимой тепло, летом холодно. Теплоизоляция пола также двухслойная из минваты. В самые холодные зимы отопление пола, у нас электрическое, даже не включали;
  • Не используйте пенопласт в качестве утеплителя! Летом было все нормально, а осенью полезли мыши и теперь шуршат внутри стен и полов.

Вот о чем свидетельствую отзывы, а выводы – делайте сами.

centro-pol.ru

виды и выбор теплого пола, инструкция, необходимые инструменты и материалы, рекомендации специалистов

Скорость сборки и дешевизна строительства сделали каркасные дома весьма популярными в России. Для комфортного круглогодичного проживания в таких постройках необходимо устанавливать грамотно спроектированную систему обогрева.

Чтобы не портить внешний вид стен, можно обустроить подогрев под полом. При этом совершенно необязательно обращаться к специалистам и тратить большие деньги на их услуги. Выполнить предстоящие работы можно собственными руками. А о том, как установить теплый пол в каркасном доме и какие варианты можно использовать в таких строениях, читайте в нашей статье.

Разновидности систем обогрева пола

Сегодня в строительных магазинах представлено три типа систем напольного отопления. Их различия заключаются в виде используемого теплоносителя. Это может быть:

  • водяной контур;
  • электрический кабель;
  • инфракрасная пленка.

Пленочный теплый пол в каркасном доме уложить проще всего. Такая система не оказывает нагрузку на деревянные перекрытия и очень быстро монтируется.

Водяные разновидности устанавливаются гораздо сложнее, к тому же стоимость оборудования для функционирования обогрева нельзя назвать низкой. Кабельные системы более доступны, но они полностью зависят от электричества, которое потребляют в большом объеме.

Для установки всех систем вам не потребуется сложных инструментов. В большинстве случаев в работе используется обычный строительный нож, плоскогубцы, резак для труб и изоляционная лента.

Особенности обустройства обогрева в строениях каркасного типа

Организация напольного отопления в строениях каркасного типа имеет некоторые особенности. Если в кирпичных зданиях можно смело использовать любой тип обогрева, то в данном случае к выбору системы следует подходить очень осторожно.

Сложности связаны с тем, что стены и пол достаточно легкие, не рассчитаны на серьезные нагрузки. По этой причине залить тяжеловесную стяжку можно далеко не всегда. Это создает сложности в установке кабельного и водяного теплоносителя.

Если вы хотите использовать именно такой обогрев, чтобы установить теплый пол в каркасном доме, вам придется обустраивать второй уровень пола из древесно-стружечных плит. В таком случае трубы и кабель будут располагаться между двумя слоями пола, а в качестве облицовки можно будет использовать керамогранит, керамику, ламинат или линолеум.

Аналогичным образом монтируется теплый пол в каркасном доме на сваях. Такие конструкции также не предполагают наличия тяжелой стяжки, из-за чего установить систему стандартным методом невозможно.

Как выбрать подходящий вариант отопления?

При выборе оптимального способа обогрева пола учитывайте климат в вашей местности и доступность ресурсов. Так, системы с водяным контуром хоть и считаются самыми дорогостоящими, но в эксплуатации они экономичнее.

Если в регионе вашего проживания преобладают влажность и низкие температуры, этот вариант будет оптимальным. Он не зависит от электричества, с подачей которого могут быть перебои. Да и газ гораздо дешевле электроэнергии.

Специалисты утверждают, что жителям южных областей, где зимы очень теплые, будет вполне достаточно пленочного обогрева. Он потребляет меньше энергоресурсов и способен поддерживать оптимальную температуру в помещении.

Кабельный теплый пол в каркасном доме лучше устанавливать в качестве дополнительного отопления. Это связано с большим потреблением энергии. Если вы будете таким образом обогревать обширную площадь, больших расходов не миновать.

Обустройство водяного обогрева в стяжку

При установке водяного пола в стяжку следует убедиться в том, что основание способно выдержать большую нагрузку. Средний вес 1 м2 бетона – 500 кг при условии, что раствор залит 5-сантиметровым слоем. Если дом стоит на фундаменте, такие работы можно проводить без опасения.

Установка водяного теплого пола в каркасном доме начинается с создания проекта. Если работы будут проходить в больших комнатах, площадь которых превышает 40 м2, то пространство следует разделить на 2 части и установить 2 контура.

Далее подготавливается основание. Этот процесс включает в себя следующие работы:

  1. Укладка гидроизоляции. На черновое основание укладывается пленка так, чтобы ее края на 15 см заходили на стены. Материал фиксируется по краям при помощи малярной ленты.

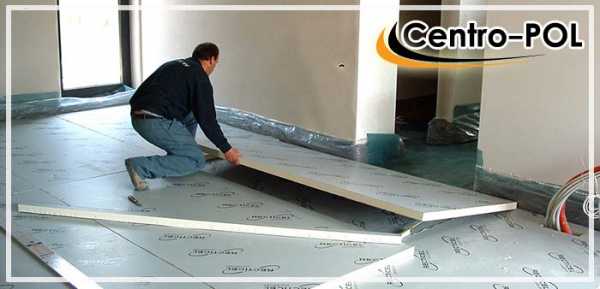

  2. Монтаж утеплителя. Поверх гидроизоляции укладывается пенополистирол с фольгированным покрытием.
  3. Обустройство компенсационного шва. По периметру комнаты укладывается демпферная лента.

На поверхности утеплителя выполняется разметка, на основании которой будет происходить раскладка водяного контура.

Монтаж системы

Для установки водяного теплого пола в каркасном доме своими руками уложите поверх утеплителя армирующую сетку. Расположите трубы на поверхности и прикрепите их к основанию при помощи нейлоновых хомутов. Согласно советам специалистов, это необходимо для того, чтобы предотвратить движение трубы в процессе заливки стяжки.

В каркасных строениях расстояние между соседними контурами должно составлять 10-15 см. Когда труба будет уложена, проведите ее проверку. Подайте в систему воду и посмотрите, нет ли утечек и прочих дефектов. Если все хорошо, приступайте к монтажу стяжки теплого пола. В каркасном доме толщина раствора должна быть минимальной. После заливки бетон должен полностью высохнуть и набрать прочность. Для этого следует сделать паузу в работе на 20-30 дней. Только после этого можно продолжать обустройство пола.

Установка контура на деревянные доски

Если же дом стоит на сваях, тепловой носитель укладывается на доски. Предварительно основание застилается гидроизоляционным материалом, укладываются утеплительные маты.

Поверх теплоизоляции устанавливаются доски или укладываются плиты ДСП. В них прорезаются канавки для обустройства теплового контура. Чтобы древесина не портилась от постоянного нагрева, в сделанные прорези устанавливаются металлические пластины. В них в дальнейшем укладывается труба системы отопления.

Когда водяной контур смонтирован, систему проверяют на работоспособность. После этого пол накрывают плитами ОСП. Поверх получившегося настила укладывается финишное декоративное покрытие.

Если верить рекомендациям специалистов, такой способ монтажа позволяет установить систему с наименьшим утяжелением каркаса и позволяет запускать отопление сразу после завершения работ.

Монтаж электрических систем кабельного типа

Кабельный электрический теплый пол в каркасном доме устанавливается двумя способами: с использованием стяжки и на лаги. В обоих случаях на черновой пол следует постелить гидроизоляцию и утеплитель.

Если конструкция дома позволяет монтировать стяжку, то поверх утеплителя устанавливается специальная сетка для монтажа подобных систем. На ней кабель фиксируется при помощи проволоки. Расстояние между витками греющего элемента 15-20 см. Также следует отступать порядка 15 см от стен комнаты. Это позволит вам монтировать напольный плинтус, не боясь повредить кабель.

Рекомендация специалиста: если вы используете одножильный кабель, то планируйте его расположение так, чтобы второй конец нагревательного элемента находился там же, где и первый. Двужильные провода не требуют соблюдения такого правила.

По окончании укладки проверьте кабель на работоспособность, после чего залейте его тонким слоем бетонного раствора.

Укладка на деревянные лаги

Принцип монтажа кабельного и водяного пола с применением стяжки един. А вот как сделать теплый пол в каркасном доме, в котором невозможно залить стяжку? В таком случае осуществляется укладка на лаги. Работы выполняются в следующей последовательности:

  1. На лаги укладывают гидроизоляционный и утеплительный материалы.
  2. В местах, где кабель будет проходить через доску, делаются пропилы соответствующего размера.
  3. Между лагами укладывается греющий кабель. В данном случае используется расположение “Змейка”. Когда пол в одной секции будет покрыт кабелем, греющий элемент проводят в следующий участок и располагают аналогичным методом.

Далее поверх лаг укладывается фанера или ДСП. На полученном основании монтируется лицевая отделка в виде плитки, ламината, линолеума и пр.

Установка терморегулятора

Работа кабельных систем обогрева полов регулируется при помощи специального устройства – терморегулятора. Он может быть представлен в виде простейшего переключателя или сложного устройства с сенсорным дисплеем.

Терморегулятор подает электричество в греющий элемент и контролирует температуру его нагрева. Устройство устанавливается на стене, вблизи источника электроэнергии. Монтаж контролера осуществляется так, чтобы он находился на высоте 30-50 см от уровня пола.

Если вы устанавливаете систему обогрева во влажном помещении, сместите место установки терморегулятора за его пределы. Это позволит избежать сбоев в работе устройства.

Монтаж систем пленочного типа

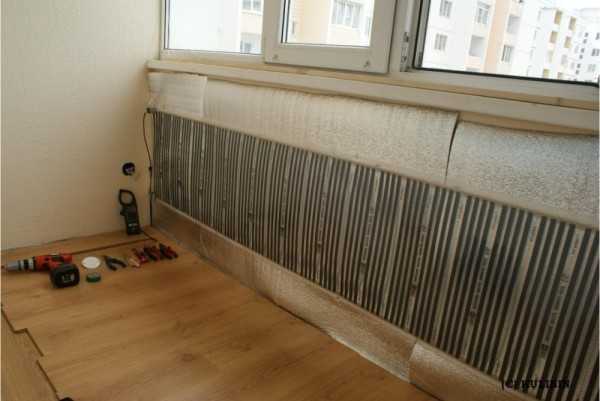

Инфракрасный (пленочный) обогрев устанавливается проще всего. Его можно укладывать непосредственно под ламинат или ковролин. В случае необходимости маты можно смотать и перенести на другое место. Однако для основного обогрева помещения пленочные системы слабоваты, особенно если речь идет о северных регионах страны.

Тем не менее теплый пол в каркасном доме отзывы заслужил положительные. Чаще всего подобные системы подкупают своей доступностью и простотой. Они не утяжеляют строение и могут быть уложены на любом этапе ремонта.

Монтаж инфракрасного обогрева осуществляется следующим образом:

  1. На поверхности укладывается полиэтиленовая пленка, ее края фиксируются к стене малярной лентой.
  2. Поверх гидроизоляции монтируется фольгированный отражатель.
  3. Пленка укладывается на пол (медным элементом вниз) и обрезается до нужной длины. Расстояние от пленки до стены – 1-2 см. Разрез делается только между нагревательными секциями: в тех местах, где нарисованы пунктирные линии.
  4. Рядом с первой полосой укладывается вторая. Так покрывают всю поверхность пола. При этом соседние полосы не должны заходить друг на друга.
  5. При помощи битумной пленки изолируются оголенные края медного нагревателя.
  6. На свободный конец медного провода одевается зажим с кабелем. При помощи плоскогубцев его надежно фиксируют на медном проводнике. Кабель подключается к термостату, проверяется работоспособность системы.

Поверх теплого пола укладываются ламинированные панели, ковролин, ламинат, керамическая плитка. В последнем случае укладка облицовки осуществляется на большой слой клея.

Подводим итоги

Любая система теплого пола может применяться в каркасных зданиях, важно лишь ответственно подойти к ее монтажу и учесть все особенности строения. Продолжительность эксплуатации у каждой разновидности своя. Дольше всего прослужит теплый водяной пол (в каркасном доме). Отзывы потребителей говорят о высокой надежности подобных систем.

Пленочные и кабельные разновидности немного требовательны в эксплуатации. Поверх нагревательных элементов нельзя располагать тяжеловесную мебель, которая приведет к перегреву системы. В остальном все зависит от надежности фирмы-производителя.

fb.ru

утепляем стены с полом- Пошаговая инструкция +Фото и Видео советы

Многие специалисты считают, что каркасный дом — это временное строение. А при холодном климате в таком доме практически невозможно сохранить тепло и сделать его уютным и подходящим для проживания в любое время года. К сожалению, так может рассуждать только человек, который не знает, что такое каркасный дом.

Во многих странах мира дома такого типа пользуются очень большой популярностью. Строительство каркасного дома проводится быстро и при минимальных затратах застройщика. Основа дома изготавливается из деревянных или металлических стояков и балок, а потом утепляется недорогим, но эффективным материалом. Очень удобно проводить утепление каркасного дома минеральной ватой, цена на такие материалы всегда доступна. Жилищный вопрос решается оптимально и оперативно. Такой дом по карману даже молодой семье.

Лучший материал для утепления каркасного дома


К таким материалам выдвигаются серьезные требования.
  • Материал должен иметь низкую проводимость тепла.
  • Должен быть устойчивым к низким температурам, чтобы пережить наши суровые зимы, а также не пропускать влаги.
  • Кроме того нужен материал устойчивый и простой в укладке.

Таким требованиям строителей полностью отвечает минеральная вата.

Кроме того, что минеральная вата не пропускает холод, этот утеплитель имеет еще ряд преимуществ:

Если утеплять дом изнутри минеральной ватой, а не другими материалами, то стены дома будут прекрасно изолированы от разного рода шумов.

Есть, конечно, у минеральной ваты и свои минусы. Например, она довольно тяжелая, но каркасный дом утеплитель выдерживает, благодаря своей мощной конструкции.

 Какую минеральную вату выбрать?

Чтобы технология утепления каркасного дома минеральной ватой не нарушалась и давала эффект, надо правильно выбрать материал, и тогда не возникнут проблемы в ходе работ.

Если вы строите дом своими руками, то при планируемых затратах на каркасный дом, минеральной ваты надо закупить достаточное количество, ознакомившись предварительно с основными качественными характеристиками теплоизоляционного материала.

 Мастера знают, что в строительной отрасли используется минеральная вата, которая имеет несколько видов:

  • известная всем стекловата,
  • шлаковата,
  • базальтовая (каменная) вата.

Какая минеральная вата лучше?

Стекловата

В чем особенности этих видов утеплителей?

  • Прежде всего, стекловата является очень крепким и эластичным материалом, поскольку состоит из отдельных волокон толщиной 5-15 микрон и длиной 15-20 мм.
  • Стекловолокно дает высокий эффект теплопроводности, выдерживает температуру нагревания до плюс 500 градусов и температуру охлаждения – до минус 60 градусов.
Работая с таким материалом, как минеральная вата, надо быть предельно осторожным, защитить органы дыхания респиратором или маской, глаза – очками, а на руки одеть перчатки. Мелкие волокна стекловаты опасны для дыхания и слизистой человека.

Шлаковата

Другой вид минеральной ваты – шлаковата. Этот вид производится с использованием доменных шлаков. По толщине волокон она имеет 12 микрон, а длиной 16 мм.

У шлаковаты есть некоторые недостатки:

  • Шлаковата имеет повышенную хрупкость и требует средств защиты для дыхания, зрения и кожи.
  • Своей кислотностью она разрушает металлическую конструкцию, а также впитывает слишком много влаги.

Поэтому такой вид минеральной ваты как шлаковата не подходит, как каркасный утеплитель для фасада дома. Чаще всего его используют для внутреннего утепления дома.

Каменная или базальтовая вата

Есть еще один вид – это каменная или базальтовая вата.

  • Она по качеству похожа на шлаковату.
  • Но волокна у нее не ломаются, поэтому каменная вата безопасна для строителей.
  • В состав базальтовой ваты входит диабаз, формальдегидные смолы, а также добавляется глина, известняк и доломит.
  • Базальтовая вата выдерживает повышение температурного режима до плюс тысячи градусов, понижение – до минус 190 градусов.
  • Волокна ваты не поддаются загоранию, а могут только расплавиться при высокой температуре.
  • Очень удобно, что каменная вата укладывается рулонами.

Какой материал наиболее безопасен?

Какую минеральную вату выбрать для каркасного дома, если разные виды минеральной ваты могут испарять вредные вещества – формальдегиды. Не надо переживать и сомневаться, ведь многие специалисты доказывают, что такое мизерное количество выделяемых веществ не вредит организму человека.

Таким образом, отвечая на вопрос, какая минеральная вата лучше для каркасного дома, можем сделать вывод: для утепления фасада лучше выбрать стекловату или базальтовую вату, для внутреннего утепления, кроме двух предыдущих видов утеплителя, можно использовать и шлаковату.

Как правильно провести утепление каркасного дома минеральной ватой?

Утеплять каркасный дом надо внутри и снаружи, создавая видимость некоего строительного слоеного пирога. В наслоении на каркас используют не только теплоизоляционный материал, обязательно используют гипсокартон или вагонку для укрепления основы здания и улучшения эффекта сохранения тепла.

Погодные условия для работ с минватой

Правильное утепление каркасного дома минеральной ватой проводится согласно с определенными технологическими условиями:

  • работы проводятся при относительной влажности воздуха не больше 85%;
  • нужно выбрать благоприятные погодные условия (не выше +30°С, не ниже -10°С), чтобы избежать ломкости минеральной ваты.

Толщина утепления каркасного дома минеральной ватой зависит от правильной укладки материалов.

Порядок укладки слоев

Утепление каркасного дома минеральной ватой проводится по схеме:

  1. Все поверхности стен и внутри, и снаружи обтягиваются пароизоляционной пленкой.
  2. Прикрепляются к стенам листы вагонки или гипсокартона.
  3. Накладывается слой минеральной ваты или пенополистирола.
  4. Закрепляются теплоизоляционные слои ветрозащитным материалом, прикрепленным с помощью степлера.
  5. Производится обивка созданного пирога обрешеткой для удержания утеплителя.

Какие моменты важно отследить?

Надо обязательно следить за тем, чтобы каркасный дом минеральная вата плотно укрепляла, заполняя пространство между стойками каркаса. В то же время, нельзя допускать жесткого вдавливания ваты в промежутки между опорами, поскольку резко упадет коэффициент сохранения тепла. Кроме того, уменьшится толщина слоя утеплителя.

Главный показатель хранится в строении волокон ваты. Важную роль играет воздух, собирающийся в между волоконном пространстве. При сжатии он выдавливается и возможности теплоизоляции сокращаются.

Довольно удобным в использовании является утеплитель в рулонах. Такой материал легко разворачивать и прикреплять скобами к обшивке каркаса.

Чтобы усилить действие минеральной ваты, важно использовать не полиэтилен для обтягивания, а дышащие мембраны, тогда на стенах не появятся капельки конденсата и плесень.

Чтобы повысить проводимость тепла, в случае повышения влажности, необходимо сделать хорошую гидроизоляцию.

С этой целью используются гидрофобизированные материалы.

Такие материалы удерживают около 1,5% влажности, а другие материалы могут впитывать более 30% влаги, что негативно влияет на внутреннюю обстановку в доме и может пошатнуть прочность основной конструкции дома.

Утепление каркасного дома минеральной ватой своими руками можно проводить в несколько слоев, таким образом, можно поднять теплоустойчивость дома в несколько раз. Стены каркасного дома получают отличную пароизоляцию. И никакие зимы в теплоизолированном каркасном доме вам не страшны!





ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
