Теплый пол от центрального отопления, водяное отопление дома

Вы хотите установить тёплый пол от центрального отопления? Это реально! Давайте рассмотрим с вами все моменты, касающиеся монтажа таких полов в квартирах с центральным отоплением. В принципе, разрешено использовать водяной обогрев пола там, где схема отопления осуществлена особой разводкой. Там, где во всей квартире есть один основной теплоноситель, распределяющийся по всем комнатам и больших размеров обратный магистральный трубопровод. Соответственно, если у вас установлены приборы учета тепла, то вы смело можете рассчитывать на установку теплых водяных полов в своей квартире.

Схема теплого водяного пола

Единственное следует помнить о том, чтобы достаточное количества тепла было выделено полностью на всю квартиру. В противном случае может возникнуть ситуация, когда расход энергии будет больше положенного, что существенно может нарушить баланс обмена теплоэнергии между соседствующими квартирами. Но такая дестабилизация баланса может быть устранена регуляторами, что, в свою очередь, заставляет систему тёплого пола от центрального отопления расходовать дозированное число объема воды.

Когда запрещается монтаж  теплых полов в квартире?

Запрещено устанавливать теплый пол от отопления, если вы приведете тем самым дестабилизацию теплого и гидравлического баланса между соседствующими квартирами по совместному стояку отопления. Другими словами, это когда в каждой комнате есть отдельный стояк отопления.

Если так, что категорически запрещено производить монтаж теплых водяных полов, так как это может привести к тому, что ваш водный теплый пол, подсоединенный к этому стояку, способен отбирать температуру на столько, что существенно снизит тепло, которое проходит в другие квартиры, использующие этот стояк. Но, практически и теоретически, водяные теплые полы можно устанавливать где угодно и куда угодно, главное, чтобы не нарушался баланс потока воды, и соблюдались условия дозирования расхода тепла.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Рекомендуем к прочтению:

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Рекомендуем к прочтению:

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Схемы установки теплого пола, где разрешено его использование

Схема водяного пола с смесительным узлом

Теперь рассмотрим вариант, который необходимо использовать в квартирах, где разрешено использовать такое отопление, водяной теплый пол которого станет основным источником тепла.

На входе смесительного узла нужно поставить балансирующий клапан или регулятор расхода. Конечно, лучше второй вариант. Такой клапан будет регулировать необходимый расход энергии, а следственно температуру в помещении. Можно также поставить автоклапан, служащий для стабилизации перепада рабочего давления, который также способен стабилизировать расход. Такое отопление водяным теплым полом способно обеспечить теплом всю квартиру при условии его правильного монтажа и последующей эксплуатации.

Расход горячей воды на водяное отопление, теплый пол которого является основным источником энергии, должен быть настолько минимальным, чтобы не увеличить нормированный расход воды, который использовался до установки системы теплого пола.

Если увеличить этот расход, то соответствующие службы сразу же узнают об этом. Стоит пользоваться специальными схемами, описанными выше и не увеличивать расход теплоносителя, так как это может испортить нормированный поток горячей воды в радиаторах ваших соседей.

centro-pol.ru

Водяной теплый пол от центрального отопления


Как сделать теплый пол от центрального отопления

В эффективности теплого пола уже никто не сомневается. Поэтому все больше жильцов загородных домов и квартир хотят установить именно такой обогрев. Но как быть если существующая система отопления централизована? Можно ли в таком случае организовать напольный обогрев? Перед тем как сделать теплый пол от центрального отопления важно ознакомиться с рабочими схемами подключения. В противном случае в централизованной системе отопления будет наблюдаться тепловой хаос.

Что следует учесть

Прежде чем приступить к изучению схем, следует учесть некоторые важные нюансы:

  1. Для подключения теплого пола к центральной системе отопления важно использовать только металлопластиковые трубы. Обычный пластик без металлизированной прослойки не выдержит гидроудары и высокое давление.
  2. В централизованной системе отопления теплоноситель имеет температуру 70-90°С. Для теплого пола, рекомендуемая температура 35-40°С. По этой причине систему обогрева необходимо оборудовать смесительным узлом, который будет обеспечивать хорошую циркуляцию и поддерживать температуру теплоносителя на заданном уровне.
  3. Важно продумать месторасположения коллекторного шкафа. Он должен располагаться недалеко от центрального стояка, а также быть доступным для управления.

Когда теплый пол запрещен?

Теплые полы запрещается устанавливать в тех случаях, когда они вызовут температурную дестабилизацию и гидравлический дисбаланс. Как это обнаружится? Соседи этажом ниже или выше почувствуют это по температуре теплоносителя в батареях.

Коммунальные службы запрещают подключать теплые полы к системе центрального отопления. Поэтому разрешения вы точно не получите. А если у вас дома увидят такое подключение, то могут последовать штрафы. По этой причине несколько раз обдумайте, стоит ли рисковать. Возможно, вам следует организовать электрический теплый пол.

Но теоретически, монтировать теплые полы можно куда угодно и где угодно, главное, контролировать расход тепловой энергии теплоносителя.

Запрещенные и разрешенные схемы подключения

Ниже рассмотрим, как подключить теплый пол так, чтобы не рисковать получением штрафов.

Простой

Этот метод подключения не рекомендуется использовать для напольного отопления. Для схемы, указанной на рисунке необходимо использовать циркуляционный насос с маленькой мощностью. Средний расход такого агрегата должен равняться 5-10 л/мин. При этом отопительный контур должен быть выполнен из трубы Ø16 мм, а длина не больше 70 м.

Полы с такой схемой практически нереально регулировать. Если наблюдаются большие теплопотери, то у вас и у ваших соседей радиаторы будут недостаточно прогреваться.

Балансирующая регулировка

На указанной схеме используется балансирующий кран, который уменьшает движение потока теплоносителя по отопительному контуру пола. Эта схема подразумевает тот факт, что температуру теплоносителя можно контролировать (снижать/повышать).

Если вам необходимо уменьшить температуру теплоносителя, то балансировочный кран открывается, создавая тем самым большую пропускную способность.

Уменьшение теплового расхода

На этой схеме используется трехходовой кран, который оснащен термочувствительным механизмом, обозначается он К2. Благодаря его работе в точке 3 поддерживается стабильная температура.

Если созданная система напольного обогрева от центрального стояка расходует большой объем тепловой энергии, то в него будет поступать охлажденный теплоноситель. Это явление остудит батареи отопления по всему стояку.

За счет наличия трехходового смесительного клапана в системе напольного отопления в автоматическом режиме будет поддерживаться стабильная температура, без возможных резких скачков. Так, в используемой схеме, кран настраивается таким образом, чтобы в точке 3 была высокая температура теплоносителя. Если же теплые полы будут выдавать недостаточное количество тепла, то на клапане нужно просто понизить температуру. Для этого используется балансирующий клапан К1 и К2. Если вдруг батареи начнут остывать ниже выставленной температуры, то прогретый теплоноситель попросту не зайдет в отопительный контур пола, т. е. полностью прекратится циркуляция.

Дорогостоящая схема

На этой схеме К1 подразумевает балансировочный клапан. К2 и К3 трехходовые клапаны, которые подключены по-разному. Так, клапан К3 применяется с той целью, чтобы стабилизировать температуру теплоносителя в теплом полу, поступающего от центрального стояка.

Внедрение такой схемы позволит настроить так называемый климат-контроль. Если в помещении становится достаточно тепло, то в автоматическом режиме поток горячей воды будет снижаться, как следствие тепловая энергия будет выделяться в меньшем объеме.

Чем лучше температура поддерживается в квартире, тем меньше реже остывает теплоноситель. Поэтому к моменту его поступления к трехходовому клапану он не будет слишком холодным. Это значит, что никакого дисбаланса температуры в стояке отопления вызвано не будет.

Каково предназначение клапана К1? Он необходим для работы теплого пола в закрытом контуре. Благодаря ему можно полностью закрыть или снизить расход теплоносителя, создавая комфортные условия для работы циркуляционного насоса. Поэтому в большей степени, этот клапан призван балансировать работу насоса.

Помните о том, что в такой схеме насос используется в закрытом контуре. Это может вызвать его перегрев, что спровоцирует больший расход электроэнергии. Поэтому К1 служит для предотвращения этого процесса. Чем быстрее будет напор горячего теплоносителя, тем меньше нагрузки будет оказываться на насос, а воды при этом будет быстрее передвигаться по отопительному контуру.

Схема, которая допускается для использования теплого пола

Что касается вышеупомянутых схем, то далеко не во всех случаях их возможно реализовать. Что касается этой схемы, то ее использование разрешено в любом случае, главное, точно придерживаться ее конструкции. Стоит заметить, что это будет самой дорогостоящей схемой. Более того, такое отопление в квартире станет основным, без использования радиаторов.

Так, к стояку необходимо подключить смесительный узел. В нем обязательно должен быть регулятор расхода или балансирующий клапан. Первый вариант будет лучшим. Он будет контролировать расход энергии теплового потока. Также дополнительно устанавливается автоклапан, который будет стабилизировать перепад и расход рабочего давления. Если выполнить правильное подключение, то такой обогрев будет давать достаточное тепло, чтобы быть основным в квартире.

Итак, как мы узнали, создать теплый пол от центрального отопления возможно. Главное условие, это контролировать нормированный расход воды в напольном отоплении. В результате никакого дисбаланса в стояке отопления не будет. Ваши соседи даже не догадаются что

www.teplo-ltd.ru

Теплый пол от центрального отопления в квартире

Различные системы, осуществляющие подогрев пола в жилых домах, функционирующие совместно с традиционными устройствами отопления, позволяют равномерно распределить тепловую энергию в пределах всего объема помещения. В настоящее время широкую популярность обрели системы электрического подогрева. В качестве альтернативного варианта возможна реализация технического решения, которое называется теплый пол от центрального отопления. Подобная схема позволяет подогревать пол поступающей от отопительного котла водой.

Наверняка, многие владельцы квартир не раз задумывались о возможности создания в своей квартире теплого пола, подключенного к централизованному отоплению. Поговорим о возможности реализации подобного технического решения, а также коснемся присущих ему достоинств и недостатков.

Сразу необходимо отметить, что действующее законодательство запрещает производить какие-либо изменения схем трубопроводов многоквартирных домов, подключенных к трубопроводам централизованного отопления. Если вопреки существующему запрету подключить водяной пол к трубам отопления, циркулирующая в данной системе теплого пола вода будет существенно терять свою температуру. Как следствие, в жилищах, подключенных к этому стояку соседей, будет поступать охлажденный теплоноситель, а значит, температура воздуха здесь будет значительно ниже установленных санитарно-гигиенических норм.

Таким образом, сделать теплый пол от центрального отопления, могут только владельцы частных домов или же хозяева квартир, которые находятся в домах, оборудованных специальными стояками, позволяющими подключать к ним трубы теплого водяного пола.

Достоинства и недостатки

Водяной пол, подключенный к трубопроводам отопления дома, характеризуется целым рядом неоспоримых достоинств, основными их которых являются следующие:

  1. Теплый пол от центрального отопления абсолютно безопасен с экологической и санитарно-гигиенической точки зрения.
  2. Сравнивая данную систему с другими разновидностями теплых полов, необходимо отметить, что расходы, связанные с ее монтажом и последующей эксплуатацией намного ниже.

Если сравнивать водяной пол со своим широко популярным электрическим аналогом, следует отметить следующие достоинства первого:

  • подключенный к системе централизованного отопления теплый пол не генерирует опасного для здоровья человека электромагнитного излучения;
  • смонтированный в квартире пол из водяных труб не несет в себе потенциальной опасности возгорания;
  • расчет мощности электрического пола должен быть выполнен очень точно, так как даже самая малейшая неточность может привести к тому, что теплый пол либо будет греться слабо, либо будет перегреваться.

Отдельно, необходимо отметить присущие теплому водяному полу недостатки:

  1. При использовании в ходе монтажа некачественного исходного материала, очень велика вероятность порыва труб, что может обернуться множеством негативных последствий.
  2. Монтаж системы теплого водяного пола лучше всего производить во время строительства дома, до той поры пока не смонтированы инженерные системы. Иначе, реализация этого решения обернется очень большими затратами.

Однако, необходимо отметить, что работой электрического пола управлять гораздо легче. Специальный электронный регулятор системы способен поддерживать температуру в квартире на заданном уровне с очень большой точностью. Регулировка возможна в широком диапазоне.

Как сделать теплый водяной пол своими руками?

Процесс монтажа весьма прост. Сделать водяной теплый пол своими руками может любой домашний мастер, обладающий навыками выполнения строительных работ. Все, что необходимо, это четкое соблюдение всех пунктов изложенной ниже инструкции.

схема монтажа теплого пола

Инструкция

Монтаж теплого пола, подключенного к централизованной системе отопления, выполняют, соблюдая следующую последовательность операций:

  1. В квартире, где будет смонтирован теплый водяной пол необходимо полностью удалить старый черновой пол, вплоть до стяжки.
  2. Предназначенное для последующей укладки водяных труб основание необходимо сделать идеально ровным. Для этой цели используют выравнивающие составы или цементно-песчаный раствор.
  3. После того как материал выравнивающего слоя полностью высохнет, его поверхность нужно укрыть гидроизолирующей пленкой.
  4. Поверх гидроизолирующей пленки необходимо уложить слой утепляющего материала.
  5. В стыках пола и стен следует проложить демпферную ленту.
  6. Слой утеплителя необходимо укрыть фольгированным полиэтиленом.
  7. Далее, укладывают стальную армирующую сетку.
  8. На данном этапе в отопительную систему пол названием «теплый водяной пол» необходимо вмонтировать трубы, по которым будет происходить движение теплоносителя. Трубы укладывают согласно ранее разработанной схемы. Каждая из водяных труб должна быть прикреплена к армирующей сетке хомутами из пластика.
  9. После того как все трубы смонтированы и подключены к системе отопления дома, необходимо подать воду и на протяжении последующих суток проследить за отсутствием протечек.
  10. Трубы системы необходимо сделать невидимыми. Для этого их скрывают под слоем стяжки толщиной 5-7 см. Для приготовления стяжки используют бетон марки М300 или же готовую смесь, предназначенную для создания теплого пола.
  11. После того как материал стяжки полностью высохнет, на поверхность пола можно укладывать финишное покрытие.

Рекомендации

Чтобы созданный в квартире теплый пол был надежным, служил продолжительное время и эффективно справлялся с возложенными на него задачами, при выполнении монтажа необходимо воспользоваться следующими рекомендациями:

  1. трубы системы не следует укладывать в местах, где будет установлена мебель;
  2. трубопроводы системы теплый пол должны быть уложены так, чтобы расстояние между соседними трубами не превышало 35-40 см, а расстояние от стен было не более 20-25 см;
  3. под окном должна быть уложена труба, подключенная непосредственно к стояку.

Как можно увидеть, создание теплого водяного пола в собственном доме или же в квартире, имеющей специально предназначенный для этой цели стояк, является вполне посильной задачей, справиться с которой может каждый домашний мастер, обладающий простейшими строительными навыками.

profpoly.ru

Теплый пол от системы центрального отопления

Подключение системы теплого пола к трубопроводам центрального отопления – мероприятие, имеющее ряд технических решений. Чаще всего водяные теплые полы подключают к системам автономного отопления, но существует возможность работы этого комплекса и от централизованного отопления.

Управляющие компании редко идут на предоставление разрешения подключения теплых полов к системам центрального отопления. Это обусловлено крупным значением гидравлического сопротивления полов, внесением дисбаланса в работу всей системы. Поэтому чаще всего подключение к центральному отоплению производится нелегально. При легальном подключении обязательным условием является установка теплосчетчика.

Без теплосчетчика при наличии общедомового прибора учета потребленного тепла лишние гигакаллории будут распределяться между всеми жителями. Этого управляющие компании допустить не могут.

Виды систем центрального отопления

Существует три основных вида схем центрального отопления в многоквартирных жилых домах:

  1. Однотрубная схема;
  2. Двухтрубная схема;
  3. Схема с централизованными стояками и поквартирным подключением.

Разрешения на подключение к однотрубной и двухтрубной системе можно добиться только при применении узла теплого пола с теплообменником. Причем узел оборудуется прибором учета потребленного тепла. Даже в этом случае УК часто отказывают в подключении, обосновывая отказ малым диаметром и низкой пропускной способностью стояков.

Получить разрешение на подключение к «ленинградке» и двухтрубной системе иными техническими способами невозможно. В домах, оборудованных центральными стояками поквартирного подключения большого диаметра, получить такое разрешение возможно.

Схема узла смешения теплого пола

Грамотное подключение системы теплого пола подразумевает наличие в схеме термостатического смесителя. Это устройство предназначено для создания рабочей температуры теплоносителя в контурах напольного отопления.

Температура теплоносителя в многоквартирных домах колеблется в диапазоне от 650С до 900С. Такая температура неприемлема для теплых полов. Поверхность их будет горячей, порой даже в обуви люди чувствуют себя малокомфортно в таких условиях. К тому же температура в 900С является предельной для целостности полимерных трубопроводов – основного материала для монтажа отопления этого вида.

Температура теплоносителя в контуре должна находиться в диапазоне 40 – 500С. Поверхность пола при этих условиях имеет значение температуры поверхности от 23 до 330С. Это значение наиболее комфортно для человека и теплового режима.

Достижение такой температуры обеспечивается смешением горячей воды из подающего трубопровода с некоторым количеством остывшего теплоносителя из обратного трубопровода. Термостатические смесители по способу управления подразделяются на 3 вида:

  1. Ручные;
  2. С термоголовкой;
  3. С сервоприводом и выносным датчиком накладного или погружного типа.

Ручные устройства имеют температурную градуированную шкалу, установленную на приводе (маховике) изделия. Маховик может быть заменен термоголовкой различных модификаций, также оснащенной шкалой регулирования. В этом случае управление работой смесителя производится в автоматическом режиме.

Самыми точными являются термосмесители с выносным датчиком. Датчик может отбирать температуру воды в контурах, может применяться контроль по температуре воздуха в отапливаемом помещении.

По гидравлическому направлению смесители разделяют на 2 вида:

Способы подключения теплого пола

Существует несколько методов подключения водяных теплых полов к системе централизованного отопления. Зачастую схемы организуются без смешения, снижение температуры полов производится количественным способом, регулировкой объема протока теплоносителя.

Основные точки подключения теплого пола:

  1. Радиатор отопления;
  2. Стояки отопления однотрубной или двухтрубной системы;
  3. Трубопроводы ввода/вывода поквартирного подключения.

Подключение водяного теплого пола к радиатору отопления

Водяные теплые полы чаще всего подключают к радиаторам отопления. При этом подключении полы могут дублировать работу отопительного прибора или выполнять функцию независимого отопления. При всех способах подключения наблюдается снижение эффективности работы радиатора. Это вызвано возвратом в прибор холодного теплоносителя из обратки теплых полов. В целом же температурный фон помещения не страдает от этого, снижение компенсируется полами.

Основное направление привязки полов в этом случае – заглушки на обратной стороне радиатора, противоположной стороне подключения. Их заменяют на проходные заглушки, к которым через запорно-регулирующую арматуру подключают узлы и трубы теплого пола.

Во всех вариантах подключения пола должен быть применен циркуляционный насос малой мощности. Это вызвано большим сопротивлением комплекса полов – вода из системы отопления просто не будет циркулировать по трубам.

Насос лучше всего использовать со ступенчатым регулированием скорости вращения рабочего колеса. Это дает дополнительную возможность для регулирования. Трехскоростные насосы имеют среднюю электрическую мощность в пределах 50 – 70 Вт.

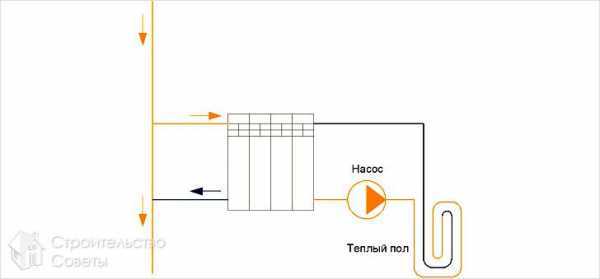

Простейшей является схема прямого подключения, когда трубопроводы одного контура подключаются к одному радиатору. В этом случае устанавливаются краны на входе и выходе из контура, причем желательно применить хоть один вентиль. Он нужен для регулировки величины потока.

Эта схема является самой неудачной в гидравлическом плане. Возникновение подобного элемента отрицательно отразится на работе стояка в целом, скорее всего — будет замечено жильцами соседних квартир. Полное закрытие арматуры на входе в контур может повлечь работу насоса в режиме «сухого хода» и выход из строя.

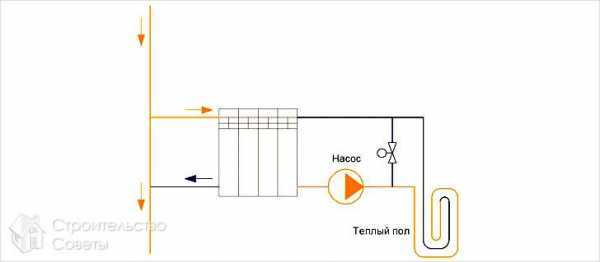

Улучшенная версия предыдущей схемы – схема с монтажом байпаса контура и установкой на нем термостатического вентиля. В этом случае улучшится качество регулировки температуры теплоносителя. Вентиль на байпасе будет разбавлять подачу теплоносителем из обратки.

При этом гидравличекий режим работы несколько улучшится – в напольное отопление будет отбираться меньшее количество воды, что положительно скажется на работе стояка. Качество регулировки хоть и улучшится, но по-прежнему будет желать лучшего.

Лучшей конфигурацией при прямом подключении является схема с термостатическим смесителем.

Гидравлический режим работы аналогичен характеру работы второй схемы (с байпасом). Регулирование температуры качественно улучшается. Организация байпаса при подобной гидравлической схеме теряет смысл, хотя сеть пестрит схемами с подобными нелепыми «художествами» копирайтеров.

Оптимальный вариант подключения – использование специального узла с теплообменным аппаратом.

Вода контура нагревается теплоносителем центральной сети в теплообменнике, осуществлено полное гидравлическое разделение систем. Узлы оборудуются циркуляционным насосом, термостатическим смесителем и двумя распределительными коллекторами. Подобные узлы оптимальны при поквартирном подключении к сети центрального отопления – они не вносят гидравлический и температурный дисбаланс, имеется возможность интеграции с теплосчетчиком.

В заводских узлах управления чаще всего вместо трехходового смесителя используется четырехходовой. Такая система является лучшей версией в плане гидравлического и температурного регулирования.

Подключение теплого пола к стояку

Другим техническим решением в выборе точки подключения является врезка непосредственно в стояки отопления (однотрубной и двухтрубной схемы). Подключение осуществляется 4 способами:

  1. Параллельно;
  2. Последовательно;
  3. С организацией байпаса и без него;
  4. С установкой вентиля на байпасе и без него.

Рекомендуется всегда монтировать байпасную линию, независимо от типа подключения. Байпас позволит беспрепятственно отключить полы при разгерметизации, при этом не нарушится режим работы стояка отопления.

Краны и вентили на байпасах запрещены управляющими компаниями. В случае нелегального монтажа кран все же имеет смысл установить – это позволит проводить небольшую корректировку количества теплоносителя, проходящего по трубопроводу стояка и через контуры полов.

Особенности подключения теплого пола

Подключение теплых полов к централизованному отоплению имеет целый ряд особенностей. Теплоноситель системы отличается низким качеством и засоренностью твердыми частицами, растворенными солями жесткости, частицами ржавчины и так далее.

Поэтому после запорной арматуры точки подключения в обязательном порядке устанавливается фильтр грубой очистки. Это частично предохранит от образования засоров трубы, вмонтированные в пол, продлит срок службы термостатических вентилей и смесителей.

Постоянное явление в центральном отоплении – завоздушивание системы, образование воздушных «мешков» в мертвых зонах. Полы, выполненные из полимерных (пластиковых) труб, подвержены кислородной диффузии – проникновению воздуха через материал стенок трубы. Для нейтрализации этого эффекта устанавливают ручной или автоматический воздухоотводчик.

При легальном подключении и сооружении теплых полов по принципу «сухого» пола владельцу квартиры нужно приготовиться к увеличению платежей за отопление. Напольное отопление по «сухому» принципу монтируется не в бетонную стяжку, а в металлические или деревянные направляющие, затем закрываются материалами отделки с высоким тепловым сопротивлением.

В этой конструкции присутствует воздух – мощный теплоизолятор. Поэтому, чтобы достичь температуры поверхности пола в 300С, потребуется большее количество тепла для преодоления теплоизолирующих свойств материалов.

Выбор материалов для теплого пола

Основными элементами водяного теплого пола являются трубопроводы и теплоизоляция. Для монтажа теплых полов применяются трубопроводные системы из следующих материалов:

  1. Сшитый полиэтилен;
  2. Металлопластик;
  3. Полипропилен;
  4. Медь;
  5. Нержавеющая сталь.

При выборе материала труб нужно руководствоваться схемой, которая будет применена при подключении полов к центральному отоплению. При прямом подключении не следует применять полимерные системы – срок службы их при высоких температурах значительно сокращается. В этом случае нужно применять медные или гофрированные нержавеющие трубы с полимерным покрытием.

Медные отожженные трубы обладают отличными качествами – гибкостью, высокой теплоотдачей. Если применяемая полимерная труба имеет условный диаметр 20 мм, ее можно заменить медной трубой с наружным диаметром 15 мм. Это может уменьшить толщину общей конструкции полов. Медные трубы не чувствительны к высокой температуре. Подробнее о видах труб для водяного теплого пола можно прочитать здесь.

При выборе теплоизоляции нужно руководствоваться толщиной будущего «пирога» теплых полов. Чем больше будет толщина изоляции – тем большее значение получит общая толщина конструкции. К тому же при разнице уровней полов в комнатах стяжка для выравнивания может достигать предельной толщины. Это отнимает объем у помещения, увеличивает весовую нагрузку на перекрытие.

Поэтому не нужно применять толстые маты, пенополистирольные плиты с толщиной более 20 – 30 мм. Лучше использовать рулонный пенофол толщиной 5 – 10 мм с отражающим фольгированным слоем. Для устранения негативного влияния бетонного раствора на алюминиевую фольгу следует накрыть пенофол полиэтиленовой пленкой.

Принцип построения водяного теплого пола одинаков для всех описанных схем, методику сооружения легко можно найти в статейном материале всемирной сети.

Нужен ли теплый пол в квартире?

Ответить на этот вопрос однозначно нельзя. У строительства системы теплого пола есть преимущества, имеются и недостатки.

Основным преимуществом является комфортность отопления. Нелегальное подключение позволяет использовать тепло для увеличения температуры в помещениях, не платить за это.

Но существуют и весомые недостатки:

  1. При обнаружении нелегального подключения владельцу квартиры грозит крупный штраф, полы придется демонтировать.
  2. При разгерметизации трубы зачастую приходится вскрывать значительные участки пола, снимать плинтуса, ламинат, плитку. Для ремонта открытых стояков радиаторного отопления этого не требуется, зачастую ремонт проводят работники управляющих компаний.
  3. При засорении трубы невозможно определить место засора – придется полностью вскрывать все полы.
  4. Истечение срока службы труб также требуется полный демонтаж существующей конструкции напольного отопления.
  5. При проведении постоянных вскрышных работ возникнут серьезные разногласия с соседями из-за нарушения режима тишины.
  6. Из-за низкого качества теплоносителя придется проводить частую чистку фильтра, порой ежедневно.
  7. Стоимость материалов и работ по сооружению теплых полов значительно превосходит затраты на радиаторное отопление.
  8. Необходимо размещать узлы циркуляции и смешения, а они не всегда гармонично вписываются в интерьер.

Водяные теплые полы – конфигурация отопления, предназначенная, прежде всего, для автономных индивидуальных систем. В централизованном отоплении квартиры неплохим аналогом обогрева «зон комфорта» — ванной, кухни, туалета – является электрический нагревательный кабель, мат и прочие разновидности изделий электрического нагрева пола.

Решение по строительству теплого пола, подключение его к централизованному отоплению – личное дело каждого владельца квартиры. Оно принимается после анализа всех факторов, описанных в нашей статье.
