Водяной теплый пол в квартире с автономным отоплением: аргументы за и против?

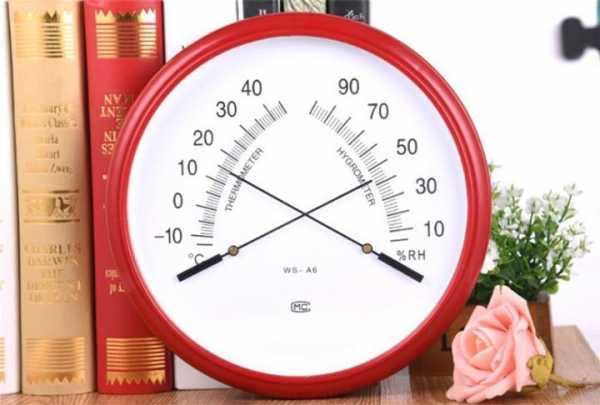

Уже первые заморозки показали, что пропорционально снижению температуры за окном «охладели» к нам батареи центрального отопления. А тут еще грядет повышение цен на газ, которое может обернуться не только повышением тарифов на отопление, но и дальнейшим прикручиванием «краников» в теплосетях. От холода можно спастись установкой теплых полов. Чаще всего их монтируют в детских комнатах, кухнях, ванных — словом, там, где нужна наиболее комфортная температура. Такие системы личного уюта имеют свои «плюсы» и «минусы», на которых мы и остановимся.

В реалиях капитального ремонта квартиры, на монтаж водяного теплого пола цена.

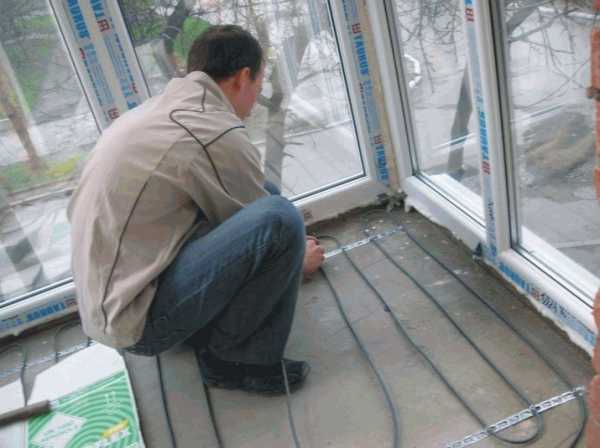

КАК СДЕЛАТЬ. Классический теплый пол — электрический. Его можно установить хоть в старой «хрущобе», хоть в новострое. Но лучше монтировать его на стадии ремонта, дабы ради новшества не срывать старые полы. Технология монтажа такова: вначале на межэтажное перекрытие укладывается теплоизоляционный слой (эструдированный пенополистирол, стиродур, изоком, полпан), затем — разделительная стяжка, а уже на нее — система «теплый пол»: электрокабель, выложенный определенным шагом — это расстояние между его зигзагами. Чем шаг меньше, тем больше будет тепла. Идеальный промежуток — 10—15 см. Поверх заливается стяжка, а на нее кладется напольное покрытие — плитка, ламинат, линолеум. В расходах на установку фигурирует не общая площадь комнаты, а именно обогреваемая: минусуется отступ от стен (8—10 см) и место, занимаемое пристенной мебелью — шкафами.

Вроде все просто. Но, согласно государственным строительным нормам, для автономного обогрева квартиры тепловое оборудование необходимо прокладывать по специально разработанному для квартиры проекту, который утверждается управлением райстройархитектуры. Далее, если действовать легально, нужно пригласить фирму, имеющую соответствующую лицензию Минстроя.

Конечно, можно и «шабашников» привлечь или самостоятельно установить такое утепление, но велик риск, что вы попадете впросак. Почему? Во-первых, «шабашники» обычно предлагают самые дешевые системы обогрева, обычно — китайские, которые не имеют сертификата соответствия, выданного УкрСЕПРО. Это значит, что такие «электрополы» не отвечают украинским стандартам безопасности (ГСТУ, ГОСТ) и часто через 3—5 лет эксплуатации выходят из строя, обычно — из-за короткого замыкания. Во-вторых, чинить несертифицированное оборудование никто не возьмется, а гарантию на свою работу такие мастера не дают. Единственное преимущество — такое удовольствие обойдется вам не в $170—210 за кв. м, как у легальной фирмы, а в $120—150.

Однако и с сертифицированной компанией держите ухо востро. Не стоит связываться с фирмой, которая не дает гарантии на сам теплый пол в 10 лет и 2 года — на терморегулятор, позволяющий устанавливать удобный вам режим отопления (например, по 3 часа утром и вечером). Кроме того, поинтересуйтесь, есть ли сервисное обслуживание данной системы обогрева в вашем городе. Если нет — в случае поломки придется обращаться в главный офис, и ремонтники могут появиться только через 1—2 недели. Неприятное ожидание, зато мастера не станут «ломастерами» — у них есть специальные приборы, позволяющие определить причину и место поломки. Значит, не придется раскурочивать весь пол, достаточно будет вскрыть небольшой участок и там устранить неисправность.

«ПЛЮСЫ». В прямом смысле, это — мягкое «плюсование» температуры в самых холодных комнатах или тех, в которых вы хотите создать «субтропики». Конечно, это не классическое отопление, но «комфортный пол» при хорошей теплоизоляции в любой мороз может поднять температуру на 3—6 градусов, например, с 17—18 — до 20—24.

Преимущество и в том, что эта система защищена гарантией фирмы-установщика: если что не так — недочеты она исправит за свой счет. И еще: цена электроэнергии, в отличие от тарифов на отопление, растет не так быстро. Значит, на «токе» за теплые полы вы не разоритесь, если уверены в завтрашних стабильных доходах.

Буду благодарен, если поделитесь статьей в социальных сетях:

sam-otdelochnik.ru

Теплый пол от центрального отопления в квартире



Как запитать теплые полы от центрального отопления в квартире

Многие владельцы квартир устанавливают дополнительное отопление по причине недостаточного обогрева от центральной системы. Эта мера позволяет не только повысить качество прогреваемости помещения, но и значительно экономить на счетах за энергопотребление.

К дополнительным видам обогрева относится теплый пол или плинтус. Первый подразделяется на отопление с помощью воды или электричества. Водяной пол считается самым удачным решением по утеплению помещения, так как расходы в процессе эксплуатации снижаются.

Электрический пол укладывается реже по причине большого расхода электроэнергии, что не каждый может себе позволить. Таким образом, водяной пол устанавливается чаще как в квартирах, так и в частных домах. Однако владельцам квартир приходится сталкиваться с рядом проблем при прокладывании этого вида обогрева. Прежде всего, необходимо поставить в известность управляющую компанию дома о своем желании провести дополнительное отопление.

Специальное разрешение на установку теплого пола выдается именно этим административным органом. Незаконное врезание в центральное отопление отслеживается. При выявлении нарушения налагаются большие штрафы. Сделать теплый пол можно только с согласия администрации дома.

Разрешение от управляющей компании

Получить этот документ весьма сложно. Согласие сторон зависит от множества факторов. Система центрального отопления рассчитывается без большого запаса на несанкционированные подключения.

Если это будет только одна квартира, то на расход и общую работу отопления это не повлияет. Но желающих подключить теплый пол в многоэтажном доме немало. В связи с этим возникает угроза сбоя работы всей центральной магистрали. Ставить в известность компанию об укладке теплого пола нужно обязательно.

Первым фактором, влияющим на согласие, является тип отопительной системы в доме. Если схема конструкции предполагает два стояка, подача и обратка, получить разрешение становится возможным. Если квартиры отапливаются от одной трубы, то шансы на получение согласия равны нулю.

Любое врезание значительно снизит температурный режим в других квартирах, что повлечет за собой справедливые жалобы. Также будет учитываться местоположение теплообменника – верхняя точка или нижняя. Шансы на получение разрешения у верхних квартир возрастают, если теплообменник находится внизу и наоборот.

Проблем с установкой не возникнет только у тех, кто отключен от центрального отопления. Наличие автономного котла позволяет избежать административных проволочек. Однако наличие дополнительных датчиков для отслеживания потребления энергии необходимо.

Схема подключения к центральной системе отопления: расчеты

В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность, приходящуюся на дополнительное отопление, то есть насколько заполняется теплоноситель.

Следует учесть параметры схемы водяного пола, тепловых потерь и тип радиаторов. Все эти детали просчитываются и выводится общая цифра. Рассчитать параметры будущего обогрева поможет знание мощности циркуляционного насоса. Этот этап необходим для эффективного функционирования теплого пола. Помочь сделать правильные расчеты могут специалисты, занимающиеся непосредственно укладкой теплых полов.

Немаловажным считается расчет поднятия основания. Соответственно, метод самой кладки планируется заранее. От этого будет зависеть комфорт жильцов. Низкие потолки плюс поднятие основания сможет привести к нарушению норм жилищного пространства. Именно поэтому сделать предварительный расчет и план укладки самих полов необходимо.

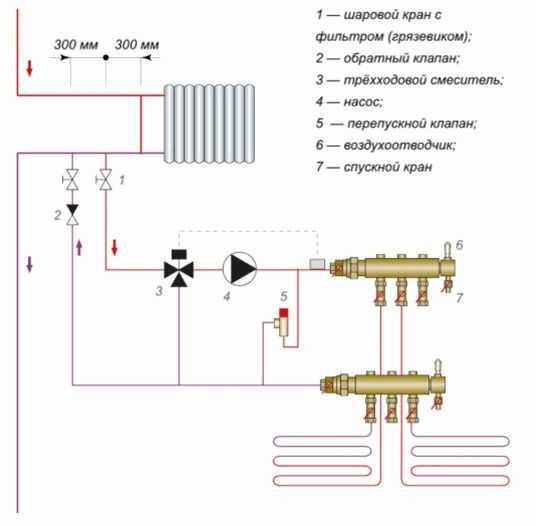

Классическая схема подключения

Теплый пол от центрального отопления подразумевает наличие необходимого оборудования: циркуляционный насос, коллекторная группа и датчики регулировки температуры. Подключение теплого пола осуществляется до его заливки цементом. Учитывается диаметр труб водяного обогрева, он должен составлять 12-20 мм.

Водяной теплый пол в квартире предполагает следующие элементы:

Сердцем всей схемы является распределительный узел, ответственный за регулировку температуры теплоносителя. Дело в том, что температура воды в трубах подачи очень высокая. Ее необходимо охлаждать до приемлемого порога – 30-35°, иначе система теплого пола выйдет из строя.

Ключевую роль в этой конструкции играет трехходовой клапан, конфигурация которого позволяет распределять и контролировать температуру теплоносителя. Клапан сопровождается специальным датчиком, другое название термоголовка, который осуществляет терморегуляцию с помощью положения штока. Это устройство позволяет хозяину задавать необходимую температуру и экономить тем самым на отоплении.

Работает клапан очень просто. При превышении заданного температурного порога, специальная заслонка перекрывает полностью или частично горячий поток. Наличие трехходового клапана в распределительном узле необходимо.

Теплый пол от центрального отопления не будет функционировать без циркуляционного насоса. Вода всегда найдет путь наименьшего сопротивления, поэтому для эффективного распределения теплоносителя устанавливается насос. Его местоположение перед коллекторной группой и после распределительного узла. Трехходовой клапан подает уже остывший теплоноситель в насос, далее рабочая жидкость поступает в коллектор для дальнейшего распределения по контурам пола.

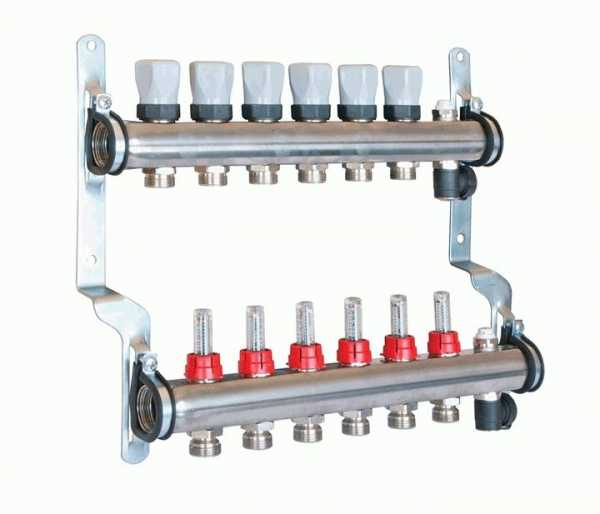

Коллекторная группа должна обязательно включать в себя воздухоотвод и дренажный кран. Эти элементы устанавливаются в верхней (воздухоотвод) и нижней точках (сливной кран) коллектора.

Учитывая тот факт, что рабочая жидкость не отличается чистотой, необходимо устанавливать грязевые фильтры. Таким образом, срок службы водяного пола продлевается. Грязный теплоноситель очень быстро забьет небольшие трубы водяного пола.

Эта схема является классической и работает для квартир на верхних или нижних этажах в зависимости от нахождения общего теплообменника. Если же квартира врезается на средних этажах, то схема имеет некоторые отклонения. Например, вместо трехходового клапана используется двухходовой.

Установка теплого водяного пола требует официального согласования с управляющей компанией. Сделать подключение к общей магистрали возможно, но следует соблюдать установленные нормы и правила по установке и эксплуатации оборудования. Незаконное врезание в центральную систему запрещено. Это повлечет за собой выплату больших штрафов и демонтаж водяного теплого пола.

Теплый пол от центрального отопления в квартире


В случае если выдано разрешение на подключение теплого пола, можно начинать работы по монтажу. Первое, что необходимо сделать, это рассчитать общую мощность

Источник: doctorpol.ru

Как сделать теплый пол от центрального отопления в квартире: легальные способы

Сегодня, монтаж нагревательного гидравлического контура в половое покрытие, среди наших соотечественников пользуется небывалой популярностью. Причиной этому является крайне неудовлетворительная работа классического радиаторного отопления с централизованной подачей теплоносителя. Ажиотаж вокруг технологии «теплый пол» заставляет многих «умельцев» идти на прямой запрет властей, самовольно монтируя отопление в квартире по полу, нарушая при этом тепловой баланс и увеличивая гидравлическое сопротивление в системе отопления (СО) всего дома.

Законные пути реализации водяного теплого пола в квартирах многоквартирных домов есть и подключить систему теплый пол от центрального отопления можно. В этой публикации будут рассмотрены несколько рабочих схем, которые не вызовут гидравлический и тепловой дисбаланс в СО.

Схема «вторичного кольца»

Данная схема может быть реализована при однотрубной СО в квартире. Первичное кольцо – центральная СО; вторичное – контур «теплого пола».

  • Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
  • На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
  • Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Схема с теплообменником

100% теплотехников скажут, что не нарушая закон можно создавать теплые полы в квартире с индивидуальным отоплением.

Несмотря на запрет коммунальщиков о внесении любых изменений в централизованную отопительную систему, специалисты придумали такую схему, при реализации которой будет создана автономная СО, где в роль теплогенератора будет выступать бак косвенного нагрева (буферная емкость, теплоаккумулятор), теплообменник.

Данная система никак не затрагивает конструкцию центральной СО, не изменяет давление и не повышает гидростатическое сопротивление. Цифрами обозначено следующее оборудование:

  • 1 Циркуляционный насос
  • 2 Трехходовой смеситель
  • 3 и 4 Шаровые краны
  • 15 Группа обвязки теплообменника в которую входят: обратный клапан; шаровый кран с грязевиком.

Нюансы, о которых необходимо помнить

  • Первое, на что нужно обратить внимание при подключении водяного теплого пола в центральной СО – это на материал, из которого изготовлен змеевик. Все дело ТВ том, что для разводки отопления в полу в квартире и изготовления непосредственно змеевика, как правило, используются пластиковые трубы, которые рассчитаны на температуру теплоносителя 50°С. Температура воды в центральной тепломагистрали может находиться в пределах 70 до 90°С. Разумеется, при подключении контура теплого пола к центральному отоплению напрямую, протечка и дорогостоящий ремонт обеспечены.

Второе. В интернете представлено достаточно большое количество монтажных схем водяных теплых полов в квартире, которые, теоретически не приводят к дестабилизации СО дома. Одна из них представлена ниже.

По заявлениям специалистов-теплотехников, основная проблема водяных теплых полов в том, что в СО дома возвращается теплоноситель слишком низкой температуры, что влияет на отопление смежных по стояку квартир. В представленной выше схеме данное влияние минимизировано, за счет контроля за температурой обратки трехходовым клапаном (К2) с термостатическим механизмом. Данный механизм настраивается на максимальную температуру. Для регулировки температуры контура змеевика в схему включен балансирующий клапан К1.

Важно! Следует понимать, что большинство данных схем не законны и тянут за собой серьезные штрафные санкции, плюс принудительный демонтаж оборудования, что выливается в дополнительную «копеечку».

Теплый пол или радиатор: что лучше для квартиры

Каждый день огромное количество наших соотечественников задаются вопросом, как сделать теплый пол от отопления, так как свято уверены, что данная конструкция обогрева квартиры эффективней классической радиаторной. Рассмотрим экономическую целесообразность каждой СО.

  1. Система теплый пол экономичнее. Этот вопрос особенно важен владельцем автономных СО и владельцем квартир с тепловыми счетчиками. Для данной конструкции, в качестве основной системы обогрева, необходимо снизить теплопотери жилища до уровня 40-50 Вт/м 2 . Но при таких низких теплопотерях и радиаторная СО будет не менее эффективна.

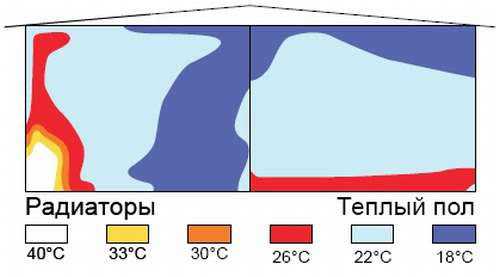

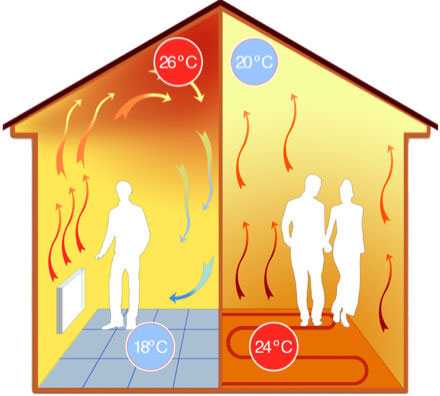

  2. Существует расхожее мнение, что при обогреве посредством радиаторов «вверху горячо, а возле пола – холодно». Как правило, все упирается, опять же, в утепление жилища. Если оно соответствует европейским нормам, то перепад температуры воздуха под потолком и вблизи пола, даже при радиаторах будет минимальным, 1-2°С.
  3. Уровень комфорта значительно повышается, если монтировать систему «теплый пол» во всех помещениях квартиры. Действительно, ходить по такому полу приятней, но ответьте себе на вопрос, готовы ли вы во всей квартире оказаться от ковролина, линолеума и других напольных покрытий в пользу керамической плитки, обладающей наилучшей теплопередачей?

И последнее: сопоставьте затраты на реализацию проекта «водяной теплый пол», включающие в себя разрешения, проект с расчетами, дорогостоящий монтаж и настройку работоспособности с высокой эффективностью, которая является достаточно спорным моментом.

Совет: Грамотный расчет водяного теплого пола – это сложный процесс, требующий опыта и знаний множества нюансов. Именно поэтому для их проведения обращайтесь только к профессионалам.

Теплый пол от центрального отопления в квартире: легальные способы реализации проекта


Почему запрещается подключать систему теплый пол от центрального отопления в квартире. Монтажные схемы, позволяющие подключение конструкции к центральной тепломагистрали. Сравнение радиаторного и напольного отопления.

Источник: ventilationpro.ru

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

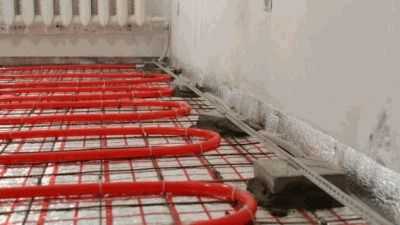

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

  • Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
  • Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
  • Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

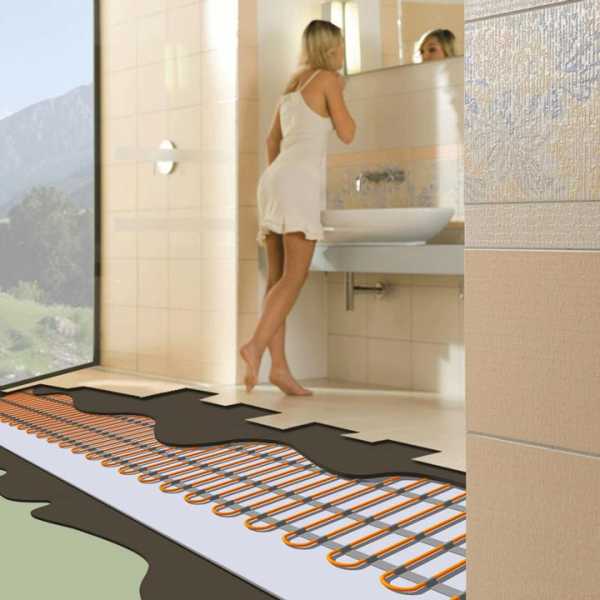

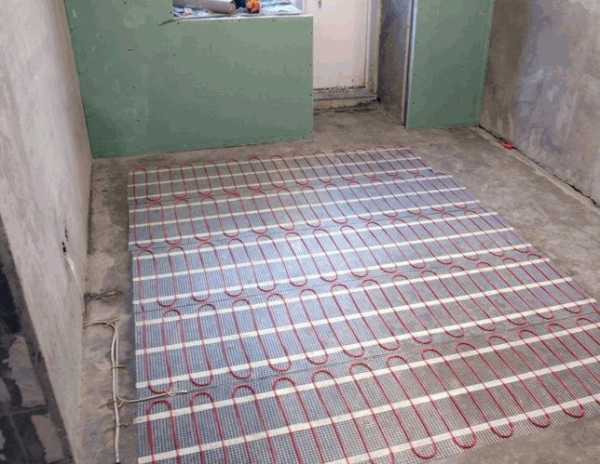

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Варианты подключения теплого водяного пола в квартире

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

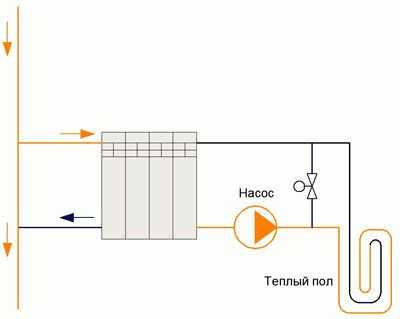

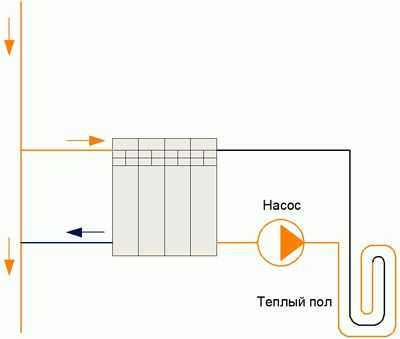

  1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

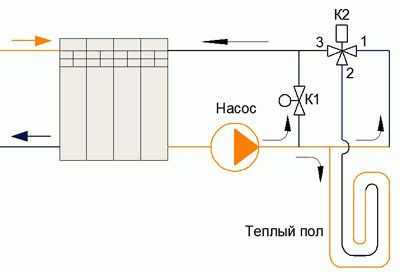

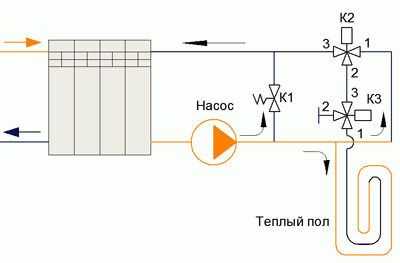

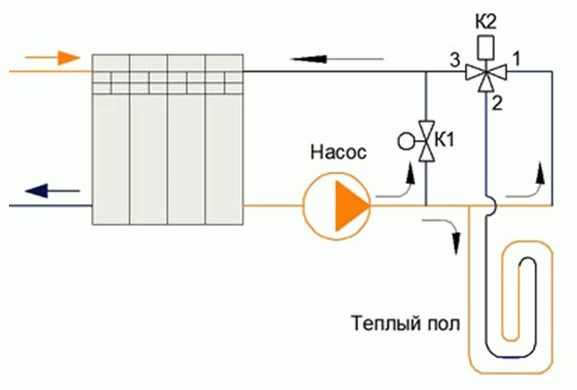

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Теплый пол от центрального отопления в квартире


Как смонтировать водяные теплые полы в квартире от центрального отопления. Монтажные схемы подключения и видео-инструкции.

Источник: polprofy.ru

Теплый пол от центрального отопления в квартире

Напольные отопительные системы – отличный вариант создания в доме комфортных температурных условий. Они могут выступать как в качестве единственного источника тепла, так и в дополнении к централизованному отоплению. В настоящее время многие люди, которые хотят обустроить свой дом именно таким обогревательным оборудованием, интересуются, а можно ли делать теплый пол от центрального отопления в квартире?

Почему запрещено монтировать теплые полы в многоквартирных домах

Законодательством запрещается обустраивать дома подобными нагревательными системами, если эти действия дестабилизируют тепловой и гидравлический баланс между соседствующими квартирами по совместному стояку. Правительствами некоторых крупных городов (Москва, Санкт-Петербург, Екатеринбург и т.д.) приняты постановления о запрете монтажа водяных напольных систем в многоквартирных домах. Строительными нормами и правилами (СНиП) подобный способ обогрева квартир также не предусмотрен. При выявлении владельцу квартиры грозит административный штраф.

Почему теплые полы от центрального отопления нецелесообразны:

  1. Врезка теплого пола в уже существующую систему приводит к нарушению температурного баланса всего стояка. Если это происходит на верхних этажах, «утрата градусов» может быть и не заметна, но с середины дома станет критической.
  2. Трубы под полом – потенциальный риск аварии. При их повреждении затопит все нижерасположенные квартиры.
  3. Получить высокую температуру теплоносителя в системе не получится, именно по причине общей подачи на стояк. Зимой такие полы будут чуть теплыми, а в период межсезонья, когда отопление еще не включили или уже отключили, в такой системе вообще смысла нет.
  4. Качество и чистота теплоносителя в центральном трубопроводе всегда оставляли желать лучшего. Поскольку максимальный диаметр труб для ТП не превышает 24 мм, в течение 3-5 лет они засорятся, и тогда придется либо менять их, либо перекрывать систему и демонтировать. Понятно, что пробить (читай – прочистить) горизонтально расположенные трубы крайне тяжело.

При любом варианте в квартире многоквартирного дома гораздо более целесообразными являются электрические напольные отопительные системы. Но если вы все же склоняетесь к водяным, объясним, в каким случаях это можно сделать и как.

В каких случаях можно

На практике же можно делать теплые полы от центрального отопления в квартире при условии, что баланс водного потока не нарушается, и при этом соблюдаются условия дозирования тепловой энергии.

Способы подключения водяного нагревательного блока в квартире

Итак, решившись на проведение трубопровода от централизованного стояка с целью дополнительного утепления дома, необходимо выбрать схему запитки, благодаря которой вам удастся реализовать свои желания в реальность.

Последовательность сборки и врезки системы

Среди всего многообразия схем подсоединения дополнительного теплового источника к централизованной теплосистеме существует масса вариантов. Но хотелось бы выделить наиболее эффективные и распространенные из них.

Прямое подсоединение трубопровода к радиатору

Эта модель водяного напольного отопления является наиболее простой и дешевой. Для ее реализации дополнительно потребуется приобрести маломощную насосную станцию. Применение этого способа подсоединения конструкции исключает регулировку температурного режима в помещении.

Прямое соединение с использованием баланс-клапана на байпасе

Этот метод подключения немного схож с предыдущим, отличается лишь наличием балансирующего крана, который располагается между подающей тепло трубой и «обраткой». Благодаря байпасу можно снижать скорость потока теплоносителя в контуре, а значит, есть возможность некоторым образом регулировать температурный режим напольной поверхности. Такой метод подключения также отражается на общей температуре воды в системе централизованного стояка.

С использованием трехходовика

Подключив тёплый пол от центрального отопления по такой схеме, можно значительным образом сократить тепловой расход контуров. Терморегулятор позволяет в автоматическом режиме контролировать температуру в скрытом трубопроводе. Проще говоря, если ваша водяная установка потребляет большое количество энергии, то это повышает вероятность того, что в стояк будет попадать почти холодная вода. А это, в свою очередь, будет способствовать остыванию радиаторов в соседствующих сверху и снизу жилищах.

С запорным и двумя трехходовыми дросселями

Такой метод подключения теплых полов от центрального отопления является наиболее современным, поскольку в этом случае мы можем регулировать температуру теплового источника. Наличие двухходового вентиля исключает ситуации, при которых насосная система будет работать вхолостую, что, в свою очередь, может привести к перегреву аппарата и, как следствие, к его поломке. Недостатком такой схемы является высокие энергозатраты.

С выносным датчиком

Этот вариант имеет сходство с предыдущем способом подключения дополнительного теплового источника к централизованному отопительному стояку. Единственное отличие – наличие выносного датчика, который необходимо для контроля нагрева конструкции.

ВИДЕО: Как сделать теплые полы от центрального отопления

Какие трубы лучше выбрать?

Еще на стадии проектирования теплового узла, необходимо уделить особе внимание непосредственно самому теплоносителю.

Существует несколько видом материала, которые можно использовать для обустройства водяного нагревательного блока:

Сшитый полиэтилен

Этот материал известен высоким коэффициентом устойчивости на сжатие, что провоцирует термическая усадка. Благодаря такому свойству температура теплоносителя может достигать практически кипятка. При этом рекомендуемая температура теплоносителя составляет +31…+35 0 С, что гарантирует сохранность трубопровода в течение минимум 50 лет.

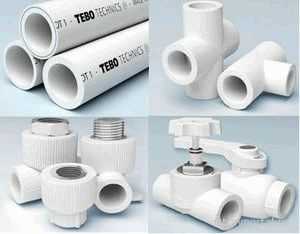

Полипропиленовый состав

Для организации напольной системы тоже не самый идеальный вариант. Проблема заключается в высоком радиусе изгиба – для любой схемы трубы придется изгибать под определенным углом, что не получится сделать с полипропиленовой основой. Если есть опыт сваривания полипропиленовых труб, тогда вся система получится качественной и надежной. Если таковой опыт отсутствует, лучше не рисковать.

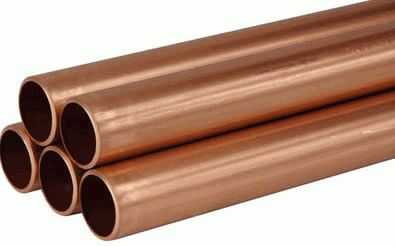

Медь, нержавейка

Труба из таких материалов не зря в советские времена считались единственно верным вариантом для прокладки холодного и горячего трубопровода. Минимальный срок эксплуатации составляет 70 и более лет, они мало поддаются коррозии, отлично работают на сжатие, хорошо проводят тепло. Но итоговая стоимость материала очень высока, поэтому их сегодня крайне редко используют не только для частных отопительных систем, но и в городском хозяйстве.

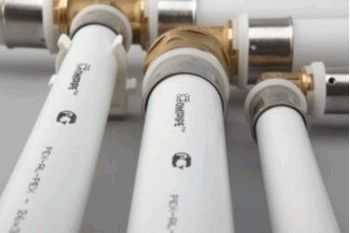

Металлопластик

Металлопластиковые трубы по сравнению со всеми другими материалами, кроме нержавейки и меди, отличаются наиболее высокими эксплуатационными характеристиками, включая значительные нагрузки, устойчивость к термическими расширениям. При этом производителя заявляют о минимальном сроке эксплуатации в 50 лет. Расчетный показатель – 30 лет.

Подводим итоги

Хотелось бы отметить, что напольную обогревательную установку, которая запитана от центральной магистрали, можно собрать своими силами. И если же вы задались такой целью, то желательно соблюдать предварительно подготовленную схему и не вносить в нее свои коррективы с целью улучшения работы узла. В противном случае вам не удастся добиться эффективной работы конструкции. Безусловно, это не касается тех людей, которые профессионально занимаются подобными работами.

При наличии финансовых возможностей, вам будет проще и быстрее обустроить свое жилище электрическими тепловыми источниками, которые, быть может, требуют затрат на оплату счетов по электроэнергии, но вместе с тем обеспечивают равномерный и, что немаловажно, регулируемый температурный режим.

Монтаж подобного блока требует знаний и практических навыков. Неграмотно собранная и настроенная конструкция может привести к низкой эффективности распределения тепловой энергии.

Вот, собственно, и все тонкости подсоединения скрытого теплового узла к общему стояку. Следует помнить, что применение такой системы – незаконно, а посему, при возможности, необходимо сделать ее максимально скрытой.

Надеемся, наши советы помогут вам обустроить свой дом надежным и эффективно функционирующим отопительным элементом.

Теплый пол от центрального отопления в квартире своими руками: схема, фото, видео инструкция, законно ли


Возможно ли сделать теплый пол от центрального отопления в квартире? Да, безусловно, если знать, как и какие материалы понадобятся. Законно ли это? Нет. Лучше отдать предпочтение электрическим.

Источник: www.portaltepla.ru

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения. Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима. Но это касается только для систем с автономным отоплением. Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе. Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы. Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления. Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

  • Незаконность монтажа подобной системы.
  • Большая вероятность поломки.
  • Невозможность регулировки температуры нагрева пола.
  • Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
  • Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой. Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Теплый пол от центрального отопления в квартире - возможность монтажа


Возможен ли монтаж теплого пола от центрального отопления в квартире? Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему

Источник: dearhouse.ru

lucheeotoplenie.ru

3 правила почему нужен теплый пол в квартире. Теплые полы как основное отопление.

Одним из спорных вопросов в ремонте является дилемма, а нужен ли теплый пол в обычной квартире? Ведь казалось бы, центрального отопления должно быть более чем достаточно. Зачем тратиться и городить что-то лишнее.

Как оказывается, такой вид обогрева действительно нужен. Необходимо только четко знать, где именно и на каких конкретных участках его укладывать.

По большому счету, теплый пол является вовсе не тем, чем его привыкли считать. В профессиональном строительстве, теплым полом называется черновое покрытие, отделенное от холодного основания при помощи одного или нескольких слоев утеплителя.

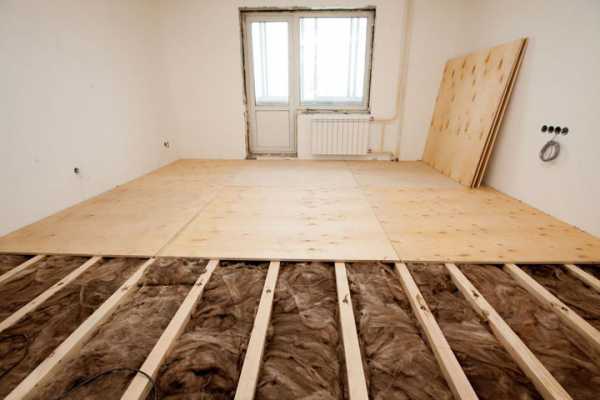

Например, настоящий теплый пол в любой вашей комнате, можно условно разделить на три главные составляющие:

  • слой древесно-стружечной плиты

При этом если вы проложите, между ДСП и чистовым полом греющий кабель или инфракрасную пленку, они в этом случае будут всего лишь подогревом.

Но для большинства из нас, в сознании уже намертво прижилась именно эта ассоциация – трубки с горячей водой или греющий кабель + стяжка или плитка.

Эту конструкцию мы и привыкли называть теплым полом. Поэтому не будем отступать от привычных для всех названий.

Существует три главных правила, когда теплые полы просто необходимы вам в обычной квартире. Рассмотрим подробнее каждое из них.

Радиаторы и теплый пол

Правило №1

Если есть возможность заменить обычные радиаторы на теплый пол того же типа, используйте эту возможность по максимуму.

Только обратите внимание на словосочетание – ”есть возможность”.

Если вы живете в стандартной квартире на каком-то этаже, то заменить привычные батареи на водяной пол, вам не позволят ни соседи, ни правила. Это запрещено СНиП.

Придется делать либо инфракрасный, либо укладывать греющий кабель или маты.

Главных причин запрета всего две:

  • такой пол не разрешено врезать в центральную систему отопления
  • а еще его нельзя располагать над любыми жилыми помещениями, которые находятся ниже вас

Но если вы живете на первом этаже, и под вами никто не проживает и нет никаких электротехнических помещений, то тогда смело вперед. То же самое относится, если у вас частный дом.

Во всех этих случаях, водяные полы будет обыгрывать радиаторы по всем параметрам.

  • Во-первых, у такого подогрева гораздо лучше энергоэффективность

Это означает, что с его помощью можно обогреть большую площадь, затратив меньше энергии.

  • Во-вторых, теплый пол равномерно прогревает воздух во всем объеме помещения. А вот батареи обогревают воздух только поблизости от себя.

  • В третьих, когда не видно отопительных приборов, потому что их попросту нет, все комнаты выглядят гораздо эстетичнее и красивее

  • В четвертых, это облегченная уборка и отсутствие мешающих батарей, труб, отводов и т.п.

Ну а самое главное - это комфорт. Все радиаторы нагревают воздух сбоку и сверху от себя. При этом сам пол, в том числе под батареями, остается холодным.

С радиаторами вы будете перемещаться по холодному полу с температурой до 19 градусов, а ваша голова при этом будет расположена в зоне, где больше 25С. Назвать это комфортными условиями, ну никак нельзя.

Вы конечно же можете, что называется вжарить батареи на максимум, но все равно вы и ваши дети будете вынуждены ходить по комнатам в тапочках. Подробнее

При этом, про комфортный сон в таком помещении можете позабыть. Более того, даже днем находится в нем будет не совсем уютно.

  • во-первых, слишком жарко

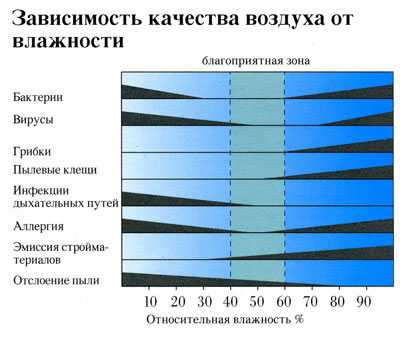

  • во-вторых, воздух окажется пересушен


А вот когда нагрев поднимается снизу, от самого пола, то и для прогрева всего помещения температура требуется гораздо меньше. Это и доказывает его эффективность перед остальными источниками тепла одинакового типа.

Таким образом, можно подвести главный итог всему вышесказанному:

  • водяной теплый пол - лучше стандартных батарей отопления

  • нагревательные маты или кабель – эффективнее масляных радиаторных батарей

  • инфракрасный пол – лучше инфракрасных обогревателей

Теплый пол как основное отопление

Однако опять вспомним про главную фразу из правила - “если есть возможность”. Дело в том, что если вы проживаете в очень холодном климате, где температура зимой нередко падает за минус 20-30 градусов, полностью отказываться от батарей не стоит.

При таких морозах не получится просто повысить температуру на теплоносителе водяных полов или задрать ее регулятором греющего кабеля.

Санитарными нормами у нас ограничена температура поверхности теплых полов.

  • для помещений с постоянным пребыванием людей - 26 градусов
  • с временным пребыванием – 31 градус

Дело в том, что при повышении этой температуры свыше нормы, начинают активно подниматься конвективные тепловые потоки.

А они за собой тянут наверх всю пыль снизу. Соответственно у человека, который постоянно проживает при таких условиях, в конечном итоге разовьются различные респираторные заболевания.



Безусловно, никто вам в своей квартире или доме не может запретить выставлять температуру выше. Будь она хоть +40С, хоть +70С.

Но если у вас температура за минус 25С опускается всего несколько дней за всю зиму, то городить радиаторы из-за этого не стоит. Можно на это время и повысить температурку полов.

Однако помимо комфорта, всегда помните о своем здоровье и здоровье ваших близких.

И запомните раз и навсегда - использование теплого пола как единственного и основного источника отопления, рекомендуется только в энергоэффективных домах и квартирах, либо в домах расположенных в регионах с относительно умеренным и теплым климатом.

Керамическая плитка

Второе правило

Все участки с керамической плиткой должны в обязательном порядке прогреваться.

Это связано с высокой теплопроводностью самой плитки. Если вы в квартире положите руку на любую доску, вам будет казаться что она немного теплая.

А если ладонь прислонить к металлической дверце холодильника или не разогретой духовке, то вы почувствуете некую прохладу.

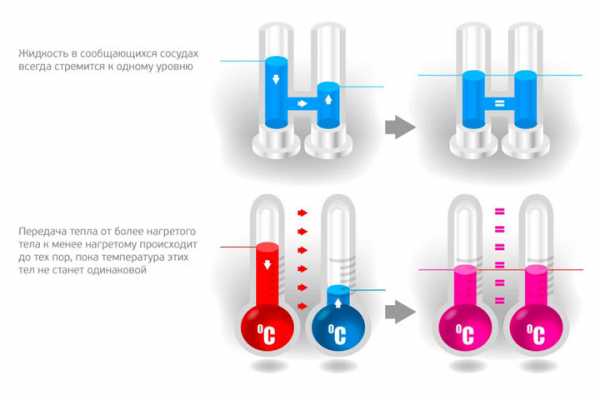

Однако температура у них при этом будет абсолютно одинаковой – комнатной. Железные вещи всегда кажутся гораздо прохладнее, потому что у них выше теплопроводность. То есть, они быстрее отдают свою температуру вашей руке.

Таким образом, мы обмениваемся температурой с любым предметом, с которым соприкасаемся. Однако мелкие предметы и вещи – часы, одежду, цепочку вы прогреть своим телом сможете, а вот слой бетона с плиткой не получится никогда.

С одной стороны прохлада от керамической плитки кажется слегка приятной, но все заканчивается в итоге болезнями.

А еще немаловажный момент заключается в следующем. Главным образом плитку укладывают не потому что она будет долго служить, а по причине ее влагостойкости.

Например, ее кладут в прихожей. Приходите с улицы в мокрой обуви и тут же ставите ее на плитку.

Трудно представить ванную без плитки на полу. При этом в ней спокойно можно проливать воду, без боязни последующего вздутия этого пола.

Однако после того, как вы эту воду разлили, ее все равно придется убрать. И для того, чтобы просушить ванную, недостаточно просто включить вытяжной вентилятор.

Ее надо еще и прогреть, дабы со временем по стенам не завелся грибок плесени.

Поэтому, если хотите сохранить здоровье, а также долго пользоваться своим чистовым полом без его ремонта, обязательно задумайтесь о принудительном подогреве.

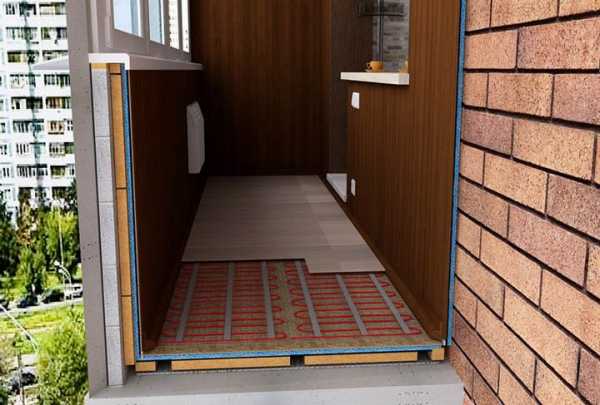

Обогрев лоджии

Третье правило

Теплый пол необходим на любой утепленной лоджии.

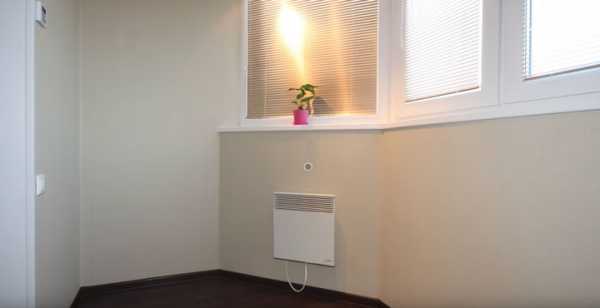

Кто-то ставит там конвекторы или подводит полноценные батареи.

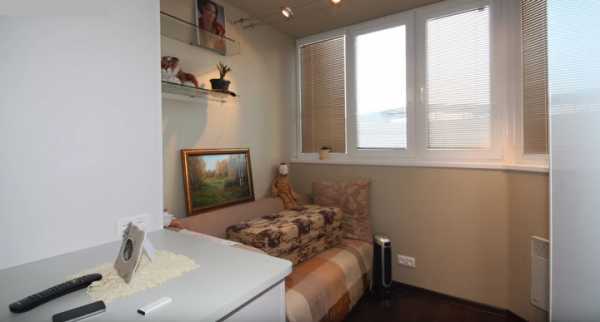

Кто-то сносит перемычку и объединяет балкон с квартирой, увеличивая свою площадь. Но температура пола от этого мало меняется. Он как был холодным, так и им и останется.

Если вы надеетесь на соседей снизу, которые утеплят свою лоджию, и тем самым косвенно помогут вам с сохранением тепла. Смею вас огорчить.

У вас на балконе все равно будет холодно. При качественном ремонте лоджии, на потолок крепится утеплитель. Поэтому ваша плита получается изолированной и прогреваться за счет соседа не будет.

Поэтому не важно, теплый ли у ваших соседей балкон или холодный, на ваш пол это повлияет минимальным образом. У вас все равно будет холодно.

И какой бы мощный конвектор не стоял, по аналогии с батареями в самой квартире, он опять же будет греть только верхние слои воздуха, совершенно не затрагивая полы.

Поэтому подводя итог вопросу, а нужен ли теплый пол в квартире, можно дать однозначный ответ – да, безусловно нужен.

Но этих теплых полов существует несколько видов, поэтому если хотите знать какой из них выбрать в определенных ситуациях, и сколько вы будете платить денег за такое отопление, подробно читайте об этом в статьях по ссылкам ниже.

Статьи по теме

domikelectrica.ru

какой лучше выбрать в квартиру

Теплый пол в квартире уже никому не кажется диковинкой и обязательным элементом дорогого евроремонта. Он доступен всем, его монтаж можно произвести самостоятельно, а многообразие современных средств и материалов позволяет решать поставленные задачи и цели в каждом конкретном помещении.

Преимущества теплого пола

Теплый пол  позволяет создать наиболее комфортный микроклимат в помещении. Например, при традиционном радиаторном отоплении теплый воздух образуется в радиусе 1,5-2 м. от радиатора, к тому же, тепло частично уходит на улицу, из-за перемещения больших масс воздуха образуются сквозняки.

Этих недостатков можно избежать при укладке теплого пола, который прогревает помещение равномерно, устраняя влажность, воздух не пересушивается и не образуется статическое напряжение, что уменьшает количество пыли. Когда тепло поднимается от пола к потолку, то это идеально соответствует физиологическим потребностям человека. Особенно удобно, когда в доме есть маленькие дети, они могут спокойно играть на полу и можно не опасаться за их здоровье.

Если теплый пол — основной источник тепла, то это улучшает дизайн помещения, позволяя более удобно и рационально использовать пространство, освободившееся от радиаторов.

Существуют следующие системы теплого пола: с водяным подогревом, электрические, пленочные.

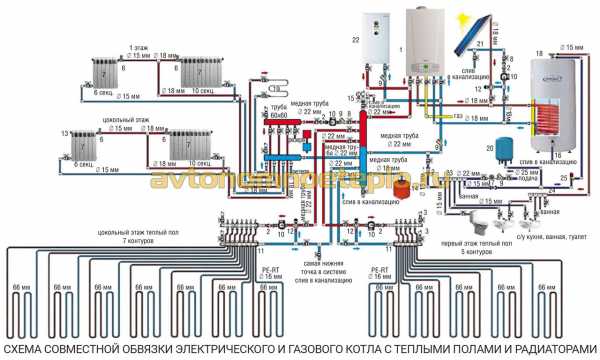

Схема работы и подключения водяного теплого пола

Водяной теплый пол можно укладывать в частных домах, коттеджах с автономной системой отопления, где регулируются давление и температура. В квартирах с централизованной системой обязательно требуется согласование с управляющей компанией, ЖЭком, т.к. система подключается к общедомовой и вода, циркулируя по пластиковым трубам, теряет свою температуру на выходе. К соседям по стояку она будет доходить охлажденной, что является грубым нарушением их прав.

Электрический пол отличает более простой монтаж и обслуживание

Самый популярный и широко используемый — электрический теплый пол, он не требует никаких согласований. Принцип работы заключается в следующем: кабели нагревают цементную стяжку, которая отдает тепло, прогревая воздух. Достигнув заданной температуры, система отключается, когда пол начнет охлаждаться, то датчик температуры подаст сигнал, и система вновь начнет работать. Температуру можно регулировать с помощью терморегулятора, создавая оптимальные режимы, например, чтобы обогрев включался за несколько минут до прихода с работы, снижать температуру на ночь, можно менять режим на выходных и т.д. Единственный недостаток — большой расход электроэнергии, в районах, где стоимость электроэнергии высокая, он может быть затратным и экономически невыгодным. Нужно знать, что пол требуется поднимать минимум на 5 см.

По всей квартире укладывать теплый пол нецелесообразно, т.к. из-за стяжки образуется большая нагрузка на перекрытия и несущие опоры, самые оптимальные помещения — кухня, ванная, детская. Не рекомендуется укладывать теплый пол, если напольным покрытием будет паркет, т.к. дерево — плохой проводник тепла, он хорошо подходит при керамической плитке, линолеуме, ковролине.

Технология укладки электрического теплого пола в квартире

Технология укладки довольно проста, и выполнить ее сможет каждый, нужно только соблюдать определенные правила. Сначала готовится основание, удаляется старое напольное покрытие, при необходимости пол выравнивается бетонной стяжкой. В том месте стены, где будет установлен терморегулятор, перфоратором делается штроба для подводки кабелей. На высохшую стяжку можно для гидроизоляции, во избежание образования конденсата, уложить полиэтиленовую пленку. Далее укладывается теплоизоляция, можно использовать минеральную стекловату или более современный материал — пенофол, одна сторона которого покрыта фольгой, при укладке фольга должна быть вверху. Поверх теплоизоляции укладывается армирующая сетка, задача которой — придать прочность цементной смеси, которая будет укладываться сверху и исключить соприкосновение кабелей с теплоизоляцией.

Укладка теплого пола и выравнивание бетонной стяжкой

Затем приступают к укладке кабеля, укладывать можно разными способами: змейкой, спиралью, параллельным способом. Обычный шаг составляет 20-25 см, необходимо отступать от стены 5 см и не менее 10 см от радиаторов. В тех местах, где будет стоять мебель, кабель можно не укладывать. Монтаж производится с помощью монтажной ленты, прикрепляемой к полу дюбелями, она помогает избежать перегибов. Специальный термодатчик, без которого невозможна работа системы, устанавливается в пластиковую трубку, чтобы можно было произвести его замену без вскрытия цементной стяжки. Трубка укладывается между кабелями и крепится монтажной лентой. Обязательно проверяется правильность укладки, чтобы проверить надежность соединения, при помощи специального тестера проверяется сопротивление кабеля, оно не должно превышать допустимую норму. Недопустимо соприкосновение и перекрещивание кабелей, иначе произойдет короткое замыкание, а при ремонте нужно вскрывать все покрытие и демонтировать цементный слой.

После проверки делается стяжка толщиной 3-4 см. Заливают раствор очень аккуратно, следя, чтобы не образовывались пустоты и пузырьки, что приведет к выходу из строя кабеля из-за перегрева. Для стяжки используют только специальные смеси, предназначенные для теплых полов, обычные могут быстро потрескаться из за нагрева и придут в негодность. Только после полного высыхания, через 4-5 дней можно производить финишную укладку напольного покрытия, а саму систему включать только спустя 3-4 недели. Сырая стяжка может вызвать замыкание, произойдет неравномерное высыхание, образуются трещины и пустоты.

Выбор кабеля для электрического пола

Кабель играет очень важную роль, именно от него зависит безопасность, срок службы пола. Он может быть одножильным, двужильным — более дорогим и безопасным, жила может изготавливаться из оцинкованной стали, нихрома, латуни, меди. Изолирующий слой может состоять из нескольких слоев, он защищает кабель от разрушения и повреждения. В ванной комнате нужно использовать кабели для влажных помещений со специальной водоотталкивающей изоляцией и подключать систему к заземлению.

От качества кабеля зависит безопасность и срок службы пола

Теплый пол можно сделать основным источником обогрева или, как дополнительную систему к радиаторной. При основной системе для эффективного обогрева мощность нагревательных элементов должна быть не менее 140-150 Вт на 1 кв.м., при дополнительном обогреве достаточно мощности 110-120 Вт. Перед покупкой нужно рассчитать длину кабеля, учитывая расстояние между рядами, в среднем на кухню площадью 10 кв.м требуется 40-50 м.

Теплый пол в квартире с нагревающей пленкой

Пленка создана на основе нанотехнологий, действует, как солнце, излучая инфракрасные лучи, обеспечивая равномерный обогрев помещения. Это гибкий слоистый пластик, внутри которого находится контактная группа из меди, серебра и нагревательных элементов.

Пленочный теплый пол

Нагревающая пленка отличается высокой надежностью, большим сроком эксплуатации, простотой монтажа, не требует цементной стяжки и не влияет на высоту пола, легко демонтируется. Идеально подходит под любое покрытие — ламинат, линолеум, ковролин, керамогранит, керамическую плитку, можно укладывать частично на свободное пространство от мебели, а не на всю комнату. После монтажа система сразу готова к эксплуатации, заданная температура регулируется терморегулятором.

Греющая пленка не создает электромагнитных волн и не выделяет вредных веществ. Она не только согревает помещение, но и очень полезна для организма человека, способствует общему укреплению, активизирует молекулы воды в клетках, ускоряет вывод продуктов метаболизма из организма. Инфракрасные системы до 25% экономичнее кабельных систем, они используются, как дополнительные системы обогрева, как основные могут использоваться только в период межсезонья.

Теплый пол в квартире — это отличная возможность добиться оптимального микроклимата. Срок его эксплуатации составляет не менее 50-ти лет, при соблюдении всех правил монтажа — практически неограничен. Важно правильно подбирать материалы, не нагревать сверх установленных показателей. Теплый пол должен быть экономически выгоден, соответствовать техническим возможностям помещения, не нарушать действующие системы и не приводить к аварийным ситуациям.

mrpol.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
