подключение и установка, монтаж, как подключить терморегулятор без датчика температуры, как установить, фото и видео

Содержание:

Особенности и разновидности современных температурных датчиков
Подбор оборудования исходя из имеющегося напольного покрытия
Монтаж датчика теплого пола
Подключение устройства

Любая современная отопительная система для подогрева полов содержит в своей конструкции устройства для контроля и оптимизации работы всей установки. В статье речь пойдет про датчик температуры для теплого пола, позволяющий поддерживать постоянную температуру в помещении без необходимости постоянного контроля со стороны владельца.

Особенности и разновидности современных температурных датчиков

Перед тем как осуществить подключение датчика теплого пола следует ознакомиться с основными разновидностями данного устройства и подобрать оптимальный вариант для конкретной системы подогрева. Не стоит выбирать устройство исключительно по фото в специализированных интернет-магазинах.

Конкретизированный вывод по целесообразности использования определенного приспособления может дать только профессионал в данном вопросе.

К примеру, по функционалу различают следующие термодатчики:

1. Существует вариант с подключением двух датчиков, которые в совокупности контролируют работу системы в двухстороннем режиме. Первый определяет температуру в помещении, а второй – внутри системы. Особенностью такой конструкции является повышенная экономичность и безопасность. Различные модификации позволяют настроить автоматическую систему активации подогрева, защиту от детей и т.д.
2. У топовых производителей появилась такая возможность, как установка датчика теплого пола с сигнализацией. О любых нарушениях и неполадках в работе системы владелец узнает без задержек, что значительно ускорит процесс устранения сбоев и станет дополнительной системой защиты.
3. Популярность набирают датчики с системой контроля предельных температур. Они настраиваются заранее на диапазон рабочих температур и активируют систему подогрева, если пол остывает ниже определенного значения, либо отключают в обратном случае. Обычно монтируются такие датчики в гофрированную трубку между линиями подачи энергоносителя в систему, что делает их защищенными от внешнего воздействия.
4. Если монтаж датчика теплого пола производится вне системы, то устройство находится в полной безопасности. Рекомендуется устанавливать их в таких местах комнат, куда не имеют доступа активные воздушные массы, прямые солнечные лучи и т.д. Только при полной защищенности устройства от различных внешних раздражителей можно быть уверенным в точности данных, которые датчик передает система. Соответственно и четкость функционирования системы зависит от того, насколько хорошо отлажен и защищен датчик.
5. Также существуют датчики со встроенным термостатом, как ручным, так и электронным.

Исходя из всего вышесказанного, можно сделать вывод, что наиболее простым устройством является терморегулятор теплого пола без датчика, но целесообразнее устанавливать в систему полный комплект оборудования, чтобы ее эксплуатация не доставляла неудобств владельцу, а наоборот была комфортной (подробнее: “Правильная установка терморегулятора теплого пола и условия эксплуатации”). В плохо вентилируемых помещениях вышеперечисленный список может быть дополнен еще и датчиками воздуха.

Подбор оборудования исходя из имеющегося напольного покрытия

На сегодняшний день регулятор теплого пола без датчика температуры или, наоборот, с полным комплектом различных модификаций следует выбирать исходя из того, какой материал применяется в качестве облицовки поверхности пола. Многие устройства получили определенную конструкцию именно из-за особенностей пола, в который они будут монтироваться.

К примеру, внутренние датчики температуры могут быть монтированы только под покрытие с минимальной нагрузкой на основание, а значит керамогранитная или керамическая плитка уже не могут быть использованы. Обычно датчики монтируются не в пол, а в непосредственной близости от него с последующим подключением к термостату. В таком случае устройство собирает и оперативно предоставляет информацию о нагреве воздуха на управляющую часть системы.

На сегодняшний день производители выпускают следующие виды приборов:

1. Под легкие варианты напольных покрытий (ламинат, линолеум, ковролин и т. д.) устанавливают датчики цилиндрической формы из пластика. Закрепляются они на конце силового кабеля. Устанавливать такое устройство можно только после того, как в перекрытиях уложены любые влагосодержащие слои. Особенно это касается бетонной стяжки, которая должна досконально высохнуть прежде, чем можно будет работать с ней. Под датчик штробится отверстие, в которое закладывается гофрированная трубка с устройством внутри. С одной стороны трубка запаивается для защиты от раствора, которым заливается стяжка, а с другой датчик всегда можно будет изъять, если появится такая необходимость.
2. Под массивные материалы (кафель, камень, древесина и т.д.) устанавливаются большие по размерам устройства с дополнительной защитной оболочкой.

Монтаж датчика теплого пола

Перед тем как установить датчик температуры теплого пола следует ознакомиться с подробной инструкцией к данной процедуре.

Выглядит она следующим образом:

1. Если монтаж осуществляется внутренним способом, то датчик следует расположить между петлями энергокабеля на равном расстоянии от них.
2. Зафиксировать устройство можно куском строительной ленты.
3. Лента же должна быть закреплена с отступом от стенки в 50 сантиметров на участке между петлями кабеля, ближайшими к точке монтажа датчика
4. Затем датчик укладывают в гофрированную трубку и герметично закрывают отверстия в ней.
5. Один край трубки должен быть зафиксирован куском монтажной ленты, а второй подведен к регулятору температуры.

Подключение устройства

На вопрос о том, как подключить датчик теплого пола, каждый специалист даст ответ, что можно это сделать двумя способами:

• прямое подсоединение «кабель – термостат»;
• с использованием распаечного короба.

Подключаются датчики теплого пола обычно к отдельной электролинии щитка с использованием медных силовых проводов, сечение которых составляет примерно 2,5 кв. мм. Чтобы обезопасить систему от утечки электрического тока следует в щиток вмонтировать УЗО и автоматический выключатель.

Непосредственно в комнате, где находятся полы с подогревом, устанавливается еще один распределительный короб, к которому и подводится кабель от основного щитка. Затем от короба в пол проводятся две трубки с основным нагревательным кабелем и тому, который будет подпитывать установленный датчик.

В конечном итоге температурный регулятор и датчик фиксируется на предназначенных для них местах и полы покрываются выбранными облицовочными материалами. Преимущество такого монтажа в том, что система подогрева практически не видна на фото и при визуальном осмотре, чего нельзя сказать о водяных отопительных контурах с огромным количеством трубок и различных монтажных элементов.

Итог

В зависимости от того какой датчик температуры был выбран эффективность функционирования системы подогрева полов будет меняться. Надежнее будет довериться профессионалам, которые могут взять на себя ответственность за все этапы работ – от закупки необходимых устройств, материалов и инструментов до монтажа системы подогрева и введения ее в эксплуатацию.

Датчик температуры теплого пола в Украине. Цены на датчик температуры теплого пола на Prom.ua

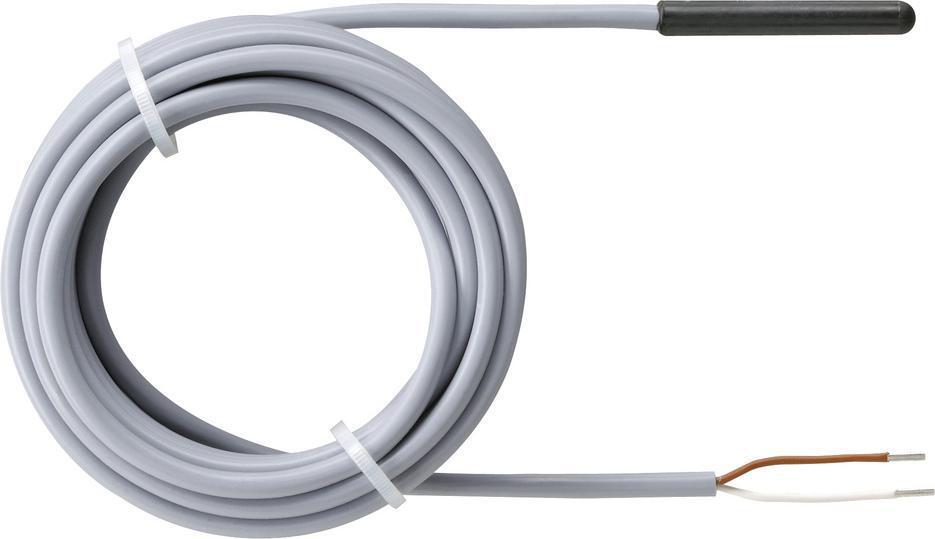

Внешний датчик температуры для теплого пола

На складе в г. Киев

Доставка по Украине

125 грн

Купить

Укрстена

Терморегулятор для теплого пола In-Therm Е51, программируемый, с датчиком температуры

На складе в г. Одесса

Доставка по Украине

по 1 026 грн

от 2 продавцов

1 080 грн

1 026 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

Терморегулятор для теплого пола In-Therm PWT 002, программируемый, с датчиком температуры

На складе

Доставка по Украине

2 350 грн

2 232. 50 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

Терморегулятор для теплого пола In-Therm PWT 002 Bl, программируемый, с датчиком температуры

На складе

Доставка по Украине

по 2 232.5 грн

от 2 продавцов

2 350 грн

2 232.50 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

Терморегулятор для теплого пола In-Therm PWT 003, программируемый, с датчиком температуры

На складе

Доставка по Украине

по 3 534 грн

от 2 продавцов

3 720 грн

3 534 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

Терморегулятор для теплого пола Oj Electronics OСС4-1991, программируемый, с датчиком температуры

На складе

Доставка по Украине

4 047 грн

Купить

⭐ Комфорт24 Киев ⭐ Магазин насосов, смесителей, сантехники, водоочистки и отопления ⭐

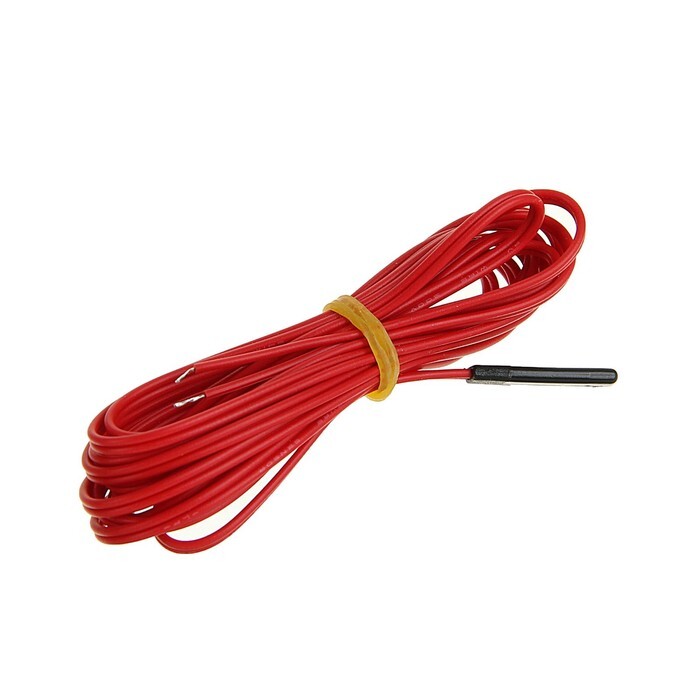

Датчик температуры для теплого пола 3м

Доставка из г. Днепр

195 грн

Купить

WEGA SHOP – Товары для дома и ремонта

Регулятор температуры и влажности STC-3028 220В, -20 ~ +80°C, с выносным датчиком

Доставка по Украине

540 грн

Купить

RadioCron – магазин для радиолюбителя

Датчик температуры NTC, 15 кОм для теплого пола

На складе в г. Киев

Доставка по Украине

430 грн

366 грн

Купить

ИНТЕРНЕТ МАГАЗИН “GREENKOD.COM.UA”

Датчик температуры NTC, 10 кОм для терморегуляторов теплого пола

На складе в г. Киев

Доставка по Украине

344 грн

268 грн

Купить

ИНТЕРНЕТ МАГАЗИН “GREENKOD.COM.UA”

Датчик температуры Nexans CDFR-003 для теплого пола, длина кабеля 2.5 м

На складе

Доставка по Украине

по 285 грн

от 2 продавцов

285 грн

Купить

⭐ КТУ ⭐ Магазин Насосной техники, Водоочистки, Отопления и любой Сантехники ⭐

Терморегулятор Terneo s с сенсорным управлением и выносным датчиком температуры, для теплого пола

Доставка из г. Киев

1 163 грн

Купить

ТМ EKOSTAR

Терморегулятор Terneo st с выносным датчиком температуры, для теплого пола, нагревательного кабеля

Доставка из г. Киев

1 009 грн

Купить

ТМ EKOSTAR

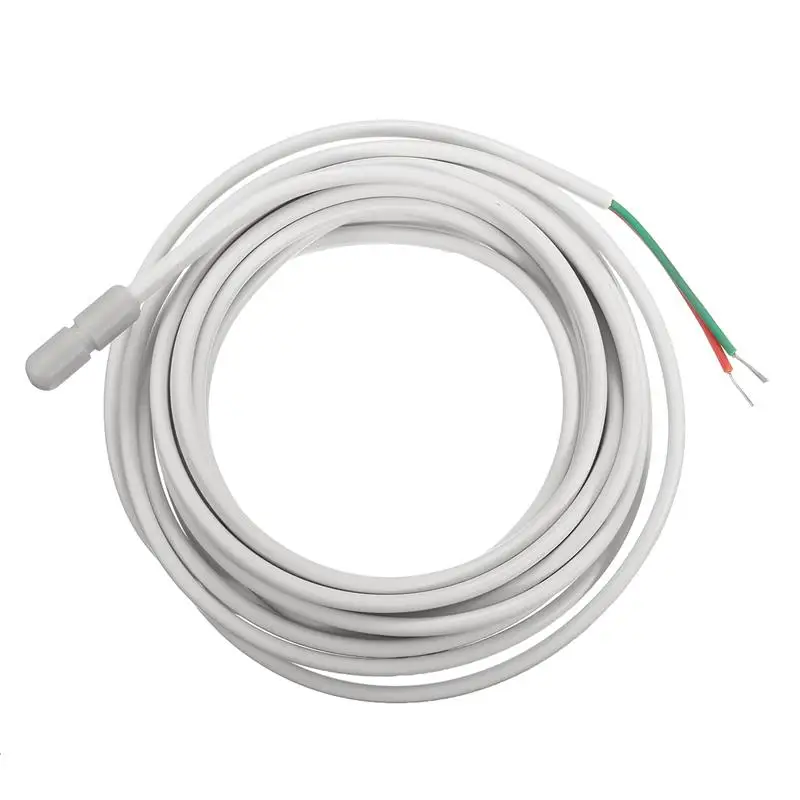

Датчик температуры теплого пола Livolo (VL-DS18B20)

Доставка по Украине

445 — 490 грн

от 8 продавцов

490 грн

Купить

Электроэлан

Розетка с заземлением Терморегулятор с выносным датчиком температуры для теплого пола Livolo черный

Доставка по Украине

2 992 — 3 352 грн

от 6 продавцов

2 992 грн

Купить

ЧП “Электроспецпостач»

Смотрите также

Розетка с заземлением Терморегулятор с выносным датчиком температуры для теплого пола Livolo золотой

Доставка по Украине

2 992 — 3 352 грн

от 6 продавцов

2 992 грн

Купить

ЧП “Электроспецпостач»

Розетка с заземлением Терморегулятор с выносным датчиком температуры для теплого пола Livolo серый

Доставка по Украине

2 992 — 3 352 грн

от 6 продавцов

2 992 грн

Купить

ЧП “Электроспецпостач»

Одноклавишный выключатель Терморегулятор с выносным датчиком температуры для теплого пола Livolo белый

Доставка по Украине

2 295 — 3 343 грн

от 6 продавцов

3 343 грн

Купить

Электроэлан

Одноклавишный выключатель Терморегулятор с выносным датчиком температуры для теплого пола Livolo черный

Доставка по Украине

2 295 — 3 343 грн

от 6 продавцов

3 343 грн

Купить

Электроэлан

Одноклавишный выключатель Терморегулятор с выносным датчиком температуры для теплого пола Livolo золотой

Доставка по Украине

2 295 — 3 343 грн

от 6 продавцов

3 343 грн

Купить

Электроэлан

Одноклавишный выключатель Терморегулятор с выносным датчиком температуры для теплого пола Livolo серый

Доставка по Украине

2 295 — 3 343 грн

от 6 продавцов

3 343 грн

Купить

Электроэлан

Сенсорный выключатель 2 сенсора Терморегулятор с выносным датчиком температуры для теплого пола Livolo черный

Доставка по Украине

3 819 — 4 242 грн

от 7 продавцов

3 819 грн

Купить

ЧП “Электроспецпостач»

Сенсорный выключатель 2 сенсора Терморегулятор с выносным датчиком температуры для теплого пола Livolo золотой

Доставка по Украине

3 819 — 4 242 грн

от 7 продавцов

3 819 грн

Купить

ЧП “Электроспецпостач»

Терморегулятор программируемый для теплого пола Ecoset-605 с датчиком температуры 3м

Доставка из г. Тернополь

929 грн

Купить

Теплолюкс

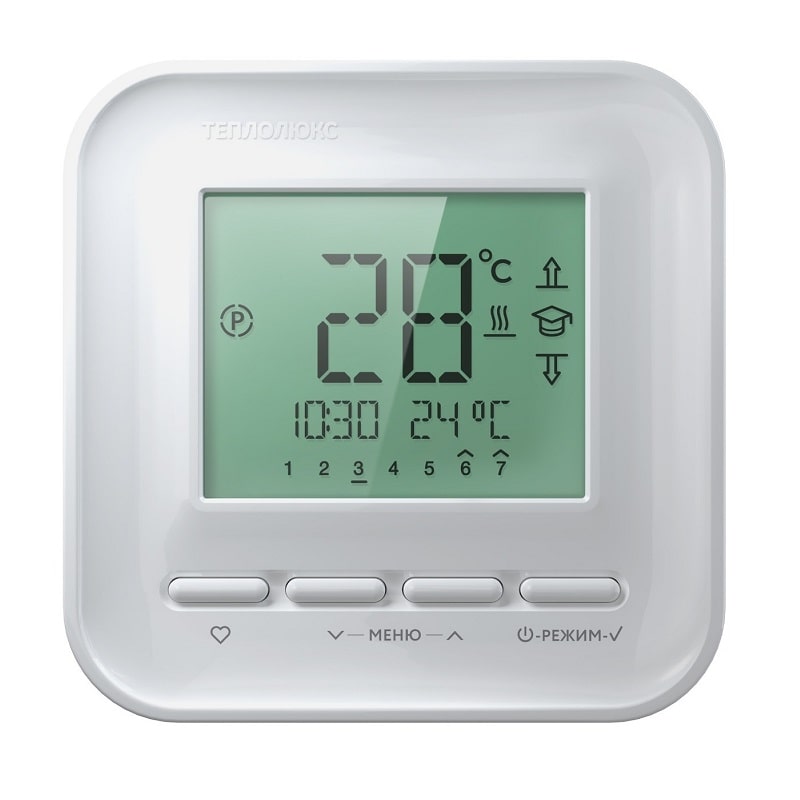

WI-FI терморегулятор программируемый для теплого пола Ecoset-1823 WiFi с датчиком температуры пола

Доставка из г. Тернополь

1 179 грн

Купить

Теплолюкс

Терморегулятор с выносним датчиком температуры для теплых полов Livolo белый (VL-C701TM2-11)

Доставка по Украине

2 597 — 2 884 грн

от 5 продавцов

2 884 грн

Купить

Good Shine

Механизм терморегулятор с выносним датчиком температуры для теплых полов Livolo белый (VL-C7-01TM2-11)

Доставка по Украине

2 285 — 2 514 грн

от 6 продавцов

2 514 грн

Купить

Good Shine

Терморегулятор с выносним датчиком температуры для теплых полов Livolo черный (VL-C701TM2-12)

Доставка по Украине

2 597 — 2 884 грн

от 5 продавцов

2 884 грн

Купить

Good Shine

Терморегулятор с выносним датчиком температуры для теплых полов Livolo серый (VL-C701TM2-15)

Доставка по Украине

2 597 — 2 884 грн

от 5 продавцов

2 884 грн

Купить

Good Shine

Установка датчика температуры теплого пола – пошаговая инструкция монтажа + основные моменты, на которые стоит обратить внимание

Такой элемент как датчик теплого пола играет важнейшую роль в процессе работы всей системы, ее стабильности и долговечности. Неправильная установка грозит снижением общего ресурса, а также потерей гарантийного периода.

В процессе его установки, нужно, в первую очередь, сопоставить длину имеющейся гофры (о принципиальности ее применения речь пойдет немного ниже) и кабеля датчика. В нескольких случаях проводов может быть два – питание и передача сигнала сопротивления на терморегулятор. В таком случае, помимо длины, нужно учитывать и внутренний диаметр гофры. Для двух проводников с одним датчиком – 16 мм, для одного – 10 мм.

Стоит также отметить, что нужно соблюдать не только технологию монтажа, но и место размещения. Оптимальное размещение, несмотря на особенности прокладки и рельефа пола (ступеньки или ровный пол), – верная тепловая зона. Более простыми словами – датчик необходимо завести между первым и вторым витком, при этом соблюдая равное расстояние между ними.

Что необходимо для установки датчика теплого пола?

Инструмент:

• Перфоратор (альтернатива зубило и молоток).
• Шуруповерт.
• Отвертка.
• Плоскогубцы.
• Коронка (насадка на перфоратор или дрель).

Материалы:

• Пластиковая гибкая гофротруба ДКС (желательно наличие внутренней протяжки).
• Клипсы (дюбели-хомуты используют как замену, если напольное покрытие утратило свою прочность).
• Соединительная коробка.
• Пластиковый подрозетник.
• Стяжки для соединения элементов прокладки.

Процесс монтажа

Шаг первый – разметка места установки терморегулятора и штробления углубления под датчик

Оптимальная высота размещения регулятора – 0,5 метра. Прибегнув именно к такому значению, штатного провода датчика хватит для протяжки в ближайшую веерную зону, минуя частую ошибку – установку в холодной зоне.

В случае с кабельным нагревательным проводником или готовыми тонкими матами на синтетической сетке, место установки может быть лишь одним, так как определяется выводом кабелей питания от крайней точки кабеля.

Корректировать расположение можно лишь в начале раскладывания теплого пола.

Используя дрель с насадкой-коронкой, выполнятся углубление, в которое устанавливается подрозетник. Именно в нем будет происходить соединение кабеля датчика с регулятором и, собственно, кабеля питания с вводом бытовой сети.

От полученного углубления, на глубину нижнего входного сквозного отверстия подрозетника, выполняется вертикальное углубление перфоратором. Аналогичное дублируется и на полу.

Место соединения двух вертикальных углублений не должно иметь острых углов, так как это может спровоцировать повреждение проводника в результате подвижности сооружения и цикличности нагрева или остывания бетонной стяжки.

Шаг второй – установка подрозетника и подвод сети электропитания

Монтаж подрозетника (коробки) выполняется на стартовую или финишную шпаклевку. После схватывания последней, в верхнее отверстие заводят провод 220 В. На данном этапе не стоит спешить с отделкой подвода сети, так как длины провода может не хватить для установки соединительной клеммной колодки.

Шаг третий – укладка гофры с температурным датчиком

В первую очередь, необходимо протянуть датчик с проводом по всей длине гофры. Именно в данном случае понадобится упомянутая ранее внутренняя протяжка. Сам датчик должен выступать за пределы гибкой трубки на несколько сантиметров. Верхнюю часть проводника в гофре заводят в подрезетник, в котором будет находится регулятор.

Стоит сразу отметить, что при условии установки нескольких систем теплых полов с аналогичными датчиками, можно использовать один регулятор. Достаточно выполнить сквозное штробление стены и завести кабель с другой комнаты на место установки регулятора. Выполнить это необходимо до момента установки подрозетника.

Шаг четвертый – герметизация

Все соединения гофрированной трубы, начиная от коробки на стене, и заканчивая выводом датчика в свободный выпуск, необходимо герметизировать. Части гофры соединяют изолентой, а сам датчик закрывают заглушкой. Соединение последней также дублируют изолентой.

Тщательная герметизация необходима для защиты внутреннего пространства от попаданий раствора бетона или шпаклевки, что позволит произвести замену датчика, если, конечно, такая необходимость возникнет в процессе эксплуатации.

Таким образом, становится совершенно ясно, что гофрированная мягкая труба служит проходным элементом для быстрой замены датчика теплого пола без удаления плитки или другого напольного покрытия.

Шаг пятый – выбор заглушки на датчик

Как правило, в комплекте с теплым полом уже имеется все необходимое, в том числе и заглушка. Если она пластиковая или резиновая, ее стоит заменить на медную, которая обладает более высокими показателями теплопроводности.

Если и такую заглушку найти достаточно сложно, можно изготовить ее самостоятельно. Для этого необходимо взять кусочек медной трубки на 15 и, соответственно, заглушку по ее размеру. Не нужно использовать никакие герметики и уплотнители. Это может влиять на актуальные показатели в процессе нагрева и остывания стяжки.

Очень редко в специализированных магазинах можно встретить керамические заглушки. О цене говорить не имеет смысла, так как размер изделия невелик. Керамика очень хорошо проводит тепло, но обладает существенным недостатком – ее невозможно разделить с основным массивом бетонной стяжки.

Шаг шестой – крепление датчика

Уже упакованный в гофру и заглушку датчик теплого пола необходимо закрепить. Для этого, край размещенный на полу, непосредственно перед заглушкой, крепят к полу строительной металлической лентой, точнее сказать ее небольшим кусочком. Проложенный рядом силовой провод питания нагревательного кабеля или тонкого мата скрепляют с гофрированной трубой пластиковыми стяжками.

Сила затяжки должна быть минимальной, что исключит вероятность изменения формы трубки. Это очень важно для проведения дальнейших манипуляций.

Шаг седьмой – замазка канавки с датчиком

Используя плиточный клей, можно замазать датчик на уровень с черновой бетонной стяжкой. Для начала последующих кладочных работ не нужно выдерживать никакой временной промежуток.

Истинное предназначение гофры

Датчик теплого пола, как и любой другой предмет электроники, может выйти из строя. Благодаря мягкой гофрированной трубе и внутренней протяжке, на которой был сделан акцент в начале статьи, можно легко заменить неисправный элемент контроля за температурой.

Для этого потребуется:

• извлечь терморегулятор из подрозетника, предварительно обесточив помещение;
• отсоединить от клеммной колодки и регулятора сам датчик;
• вытащить упомянутый через гофру;
• используя протяжку заправить фирменный датчик обратно, до упора

После этого, нужно установить регулятор на место и проверить правильность проведенного ремонтного мероприятия. Благодаря протяжке, головка датчика достигнет медной заглушки (своего выносного места) и не запутается на изгибе между полом и стеной.

Какую гофру лучше использовать?

Цвет, марка и состав не имеют значения. Играет роль лишь внутренний диаметр. Фирменные датчики, которые идут в комплекте с готовыми теплыми полами, вплотную проходят в 10 мм гофру. Последняя также входит в серийное оснащение.

Если же, по какой-либо причине, датчик будет меняться на совместимую, но неоригинальную модель, в процессе монтажа стоит использовать 17 мм гофру. Для ее укладки потребуется лишь сделать глубже канавку.

Нужно ли поднимать головку датчика как можно выше к верхнему слою стяжки?

В теплых полах для бытового сектора, головка датчика в медной трубке поднимается максимально высоко. В промышленных системах это делать необязательно, так как сечение и мощность кабельного нагревательного элемента значительно больше.

На что стоит обратить внимание при установке датчика?

При монтаже любой нагревательной системы, датчик температуры обязательно заводится в веерную зону прогрева. Минимальное расстояние датчика от стены составляет 0,5 метра, между второй веткой нагревательных элементов или тонким нагревательным матом. Это позволит корректно отслеживать температуру пола именно в этой точке. Показания, которые снимаются с веерной зоны, максимально отвечают действительности, даже если речь идет о сотых.

Расположение датчика терморегуляторы между первой линией укладки кабельного нагревательного элемента приведет к фиксации неправильных данных и, как следствие, уменьшение срока службы теплого пола. Это будет спровоцировано перегревами проводника или частыми циклами включения/выключения в минимальном временном промежутке.

Если речь идет об установке интеллектуального терморегулятора с выведенным датчиком, который вычисляет скорость нагрева и остывания стяжки, игнорирование упомянутого размещения нарушит функцию «предугадывания». Также стоит отметить, что значительная разница в показаниях между фактических и фиксируемым нагревом может привести к выбросу такой ошибки, как обрыв датчика. На самом деле, с датчиком все в порядке, просто он расположен в более холодной зоне и не видит изменений теплового фона при нагревании и остывании стяжки над нагревательным кабелем теплого пола.

Отсутствие информации по сопротивлению для терморегулятора чревато не только износом всей системы, но и сбоем внесенных программ прогнозирования, которые устранить можно лишь путем обращения в сервисный центр.

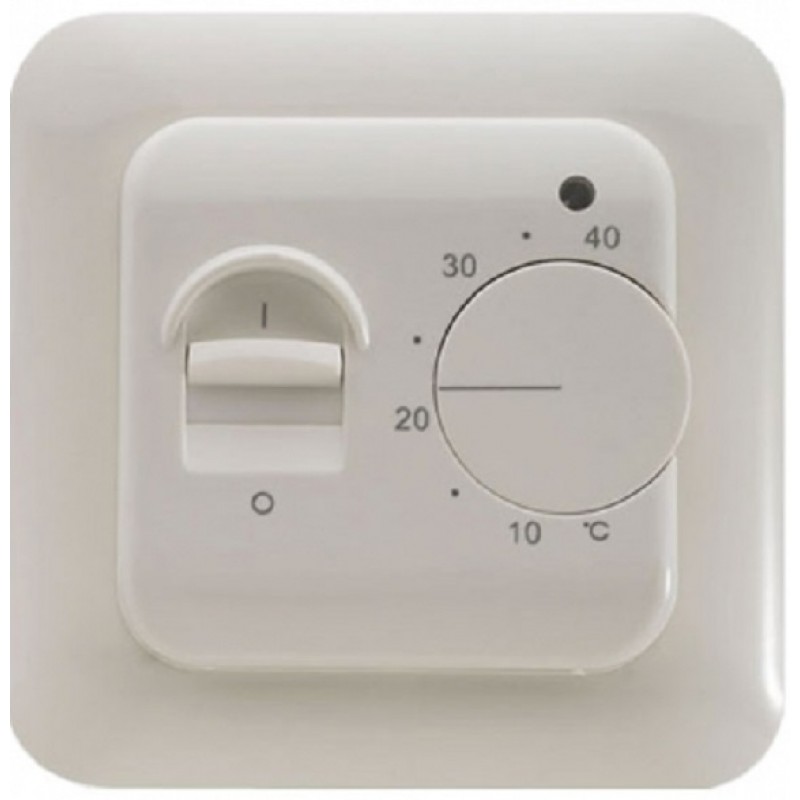

С механическими регуляторами ситуация обстоит проще. Никаких программ и настроек, лишь механические кнопки управления, которые задают нужную температуру по данным из датчика. Размещение последнего в первой линии или холодной зоне укажет на недостаточный нагрев. Переход из комфортного режима на усиленный нагрев спровоцирует не только износ матов и кабеля, но и оплавление контактов в узловой коробке, где соединяется бытовая сеть с самим потребителем.

Что делать если датчик установлен неправильно?

В процессе черновых работ исправить ситуацию очень просто. Достаточно проштробить канавку немного дальше и, используя дополнительный кусок гофры диаметром 10 мм, завести датчик немного дальше.

Недостаток длины кабеля датчика исправляют путем перемещения настенного регулятора ниже по уровню или добавлением провода аналогичного сечения с последующей изоляцией.

Если работы завершены и проведена чистовая отделка – уложен кафель, необходимо:

• удалить кусок плитки, под которой размещен датчик теплого пола;
• расчистить конец углубления, в котором уложена гофра;
• удалить пробку (заглушку) датчика;
• отрезать датчик от провода;
• добавить необходимую длину провода;
• запечатать удлиненную часть в новой гофре 10 мм;
• уложить в добавленную канавку;
• нанести плиточный клей и положить плитку.

После таких работ, выдержка до момента первого включения составит 18 дней.

Возможные варианты подключения датчика теплого пола

Несмотря на всю простоту описанного выше процесса, существует несколько способов подключения датчика, а именно:

• прямое подсоединение «кабель – термостат»;
• с использованием распаечного короба.

Выше рассмотрен первый вариант подключения, который, по большому счету, является самым распространенным и легко реализуемым. Его можно выполнить самостоятельно, не имея должного опыта.

Второй, считается более надежным, но при этом требует больше затрат, как материальных, так и временных. В данном случае датчик теплого пола выводится на отдельную линию электрощитка. Для этого необходимо купить и уложить медные силовые кабели 2,5 кв. мм.

Такой подход требует, помимо выделенной линии, установить УЗО в распределительный щиток, а также вмонтировать на линию автоматический выключатель, который разрывает цепь при возникновении коротких замыканий и перегрузок на выделенной линии. Повторное включение возможно спустя несколько минут – после остывания откидной пружины.

В помещении с самим полом, необходимо установить аналогичную ранее упомянутой подрозетницу, в которую и подвести силовую линию от общего щитка на клеммную колодку. На последнюю выполняется подключение самого датчика и его вывод.

Такая схема основывается именно на безопасности – проведении всей системы теплого пола через автомат защиты в общем распределительном щитке.

Итог

В процессе установки датчика теплого пола, лучше использовать оригинальные модели, которые поставляются в комплекте с нагревательным кабелем или тонким матом. Отдельное применение китайских датчиков чревато износом системы.

Правильное функционирование и отображение актуального сопротивления на терморегуляторе – следствие выбора оптимальной веерной зоны, в обход холодной.

Всю дистанцию, вплоть до заглушки, необходимо выполнять прямо. Допускается один поворот под 45 градусов. В противном случае, замена датчика окажется невозможной.

Добавить датчик температуры пола (и логику) к универсальному термостату — Запросы функций

Toreca 11 февраля 2021 г. , 00:22

#1

Для обогрева пола (электрического, водяного) поверхность пола не должна превышать определенной максимальной температуры (около 29 С) для комфорта ног человека. Также обязательна (в некоторых странах?) установка этих датчиков температуры пола под поверхностью пола при установке напольного отопления. Аппаратные термостаты затем работают с ними и гарантируют, что температура поверхности пола никогда не будет превышена.

В настоящее время универсальный термостат включает и выключает отопление только одним датчиком температуры target_sensor и это в основном датчик комнатной температуры воздуха . Таким образом, он включает обогреватель до тех пор, пока температура воздуха в помещении не достигнет target_temp (с учетом заданных допусков). Например, если у вас есть мощный электрический теплый пол, температура поверхности пола может быстро превысить максимальное значение, прежде чем отопление отключится, достигнув заданной температуры воздуха. Это нежелательно.

Предлагаю добавить в общую конфигурацию термостата еще один датчик, который будет получать значение датчика температуры пола. Тогда общий термостат выключит нагреватель , если температура пола превысит максимальное значение, даже если температура target_sensor еще не достигла значения target_temp . После того, как температура пола снова упадет ниже максимального значения, нагреватель снова включится (если комнатный воздух все еще нуждается в подогреве).

Должна быть возможность настройки максимальной температуры пола.

Весь этот добавленный функционал также должен каким-то образом отразиться в карточке термостата Generic в Lovelace, чтобы видеть, что именно происходит – что термостат в данный момент выключил нагреватель не потому, что целевая температура уже достигнута, а потому что он ждет для охлаждения поверхности пола. Установленная максимальная температура пола также должна быть указана на температурном круге на карточке.

БренданМоран 11 февраля 2021 г., 00:47

#2

Кажется, это немного второстепенный вариант использования. Вероятно, вы могли бы добиться этого, используя автоматику для отключения нагревателя, когда температура пола превышает определенную температуру. Или вы можете использовать датчик шаблона, чтобы установить target_sensor на что-то абсурдно высокое, если температура пола превысит 29, и передать это значение в общий термостат.

 датчик:
  - платформа: шаблон
    датчики:
      target_sensor:
        friendly_name: "Датчик цели"
        unit_of_measurement: "градусы"
        шаблон_значения: >
          {% если состояния("sensor.floor_temp_sensor") > 29%}
          999
          {% еще %}
          {{состояния("sensor.air_temp_sensor") }}
          {% конец%}


Торека 12 февраля 2021 г. , 20:06

#3

Хм, оба способа, которые вы предлагаете, кажутся выполнимыми. Однако мне они больше кажутся обходными путями. По первому: мне вообще-то не хотелось бы видеть в ловеласе, что климатическая сущность отключена – потому что так быть не должно. Его следует включить и отложить включение обогревателя только до тех пор, пока пол не остынет (отключенный климатический объект никогда не будет автоматически нагревать снова, а отложенный климатический объект в конечном итоге сделает это). Второй мне кажется немного странным, не совсем правильным системным решением. Тем не менее, оба ваших решения, безусловно, работоспособны, но, на мой взгляд, не совсем чистые. Я хотел бы иметь это поведение под одним капотом – встроенный в термостат Generic. Настоящие термостаты делают именно это — они следят за температурой воздуха и пола и действуют соответственно. Не знаю, как в других странах, но здесь каждый термостат, управляющий подогревом пола, должен это делать, так что мне это не кажется такой уж редкостью.

авштадт (Оштадт) 14 февраля 2021 г., 8:19

#4

Я из Норвегии, и много старых зданий, и почти в каждом новом доме есть водяной или электрический пол с подогревом. Если это бетон, то это все бог: нет верхнего предела температуры. Если это древесина (а почти все используют древесину в качестве верхнего слоя пола), максимально допустимая температура составляет 27-29 ° C (зависит от оборудования), чтобы древесина не высыхала и не сжималась.

Хотелось бы, чтобы встроенная максимальная температура пола интегрировалась в общий термостат

Схема подключения, разновидности и функции

Содержание статьи:

• Принцип действия
• Особенности и преимущества
• Типы датчиков температуры для теплого пола
• Функции и выбор термостата
• Преимущества и недостатки
• Выбор датчика пола в зависимости от напольного покрытия
• Монтаж регулятора температуры и датчика
• Замена датчика температуры
• Применение и работа
• Меры предосторожности
• Как быть если датчик не установлен

Одной из разновидностей обогрева помещений является система «Теплый пол», позволяющая сохранить необходимый микроклимат в помещениях. При этом он может установить необходимую температуру своими руками. Каждая из этих систем оснащена специальным устройством, посредством которого осуществляется такая регулировка – датчиком теплого пола.

Принцип работы

Датчик теплого пола и термостат должны быть установлены для защиты покрытия от разрушения

Гарантию правильного функционирования терморегулятора обеспечивают термостат и датчик температуры. Принцип работы заключается в фиксации датчика пола или воздуха в помещении датчиком температуры, после чего подача электроэнергии блокируется термостатом. После снижения температуры до заданного значения система снова включается на обогрев. Благодаря таким циклам экономится энергия, а заданная температура в помещении поддерживается постоянно.

Особенности и преимущества

Система обогрева пола, помимо самого термостата, включает в себя специализированный датчик пола, а точнее температуры. Монтаж второго устройства осуществляется с помощью пластиковой гофры. Этот прибор размещается непосредственно в стяжке пола.

Термостаты последнего поколения имеют возможность программирования, что крайне выгодно и удобно. Например, хозяин может настроить прибор таким образом, что при его отсутствии теплый пол будет работать в энергосберегающем режиме, а за установленное время до прихода хозяина система автоматически переключится на полный обогрев, обеспечение комфортной температуры в доме.

Стоимость программируемых контроллеров выше, чем устройств без такой функции. Однако за счет эффективности энергопотребления разница в стоимости будет компенсирована максимум за 3 отопительных сезона.

Типы датчиков температуры для теплого пола

Существует несколько типов термодатчиков, вот основные:

• С энергосберегающим режимом – позволяют понизить температуру в помещении на заданное количество градусов на определенный период, когда хозяева дома отсутствуют.
• С программируемым таймером – контроль температуры осуществляется с помощью предварительно установленного таймера. Он посылает сигналы на регулятор температуры, регулируя мощность нагрева в определенное время.
• Интеллектуально программируемый – дисплей прибора позволяет задать чередование установленных режимов нагрева.
• С датчиком ограничения – позволяет установить минимальную и максимальную мощность нагрева при заданной температуре окружающей среды.

Каждый из вышеперечисленных датчиков позволяет обезопасить себя от возможного перегрева, который может нанести вред целостности стяжки пола.

Функции и выбор термостата

При выборе датчика температуры для теплого пола необходимо учитывать такие характеристики:

• Технические параметры: механические, электронные или электронные с возможностью программирования. Датчик воды может быть встроенного типа или выносным.
• Мощность устройства – термостат лучше выбрать чуть большей мощности, чем требуется системе, чтобы она не испытывала максимальной нагрузки.
• Способ монтажа – накладной, встроенный или для подключения с DIN-рейки.
• Стилистика – регулятор может быть различных цветов и форм (квадрат, круг).
• Количество каналов: одноканальный или двухзонный.
• Тип управления – может быть механическим, электронным или сенсорным.

Наиболее распространены встраиваемые одноканальные термостаты. Они станут идеальным вариантом для квартир.

Преимущества и недостатки

Термостаты для теплого пола вещь нужная и незаменимая. Их актуальность объясняется целым набором преимуществ:

• лояльная стоимость;
• простота в управлении;
• экономичность в потреблении электроэнергии;
• простая установка;
• высокий уровень эргономики;
• включение/выключение системы отопления в автоматическом режиме;
• надежность и долговечность;
• возможность производить настройки в памяти устройства.

Термостат минусов практически не имеет. Его главный недостаток — сложность первичного программирования. Но это не так критично, ведь настройки температуры вводятся в устройство один раз.

Выбор датчика пола в зависимости от напольного покрытия

Под каждый тип напольного покрытия устанавливается отдельный тип датчика.

Устройство бывает следующих типов:

• Устанавливается под покрытие мягких видов: ковролин, линолеум. Датчик в этой установке представлен небольшим цилиндром, который крепится на конце кабеля. Его монтируют только после полного высыхания бетонной стяжки. В готовой стяжке делается узкая канавка для датчика.
• Устанавливается под покрытие хард-типа — сенсор здесь крупнее, покрыт гелевой оболочкой, защищающей устройство от механических повреждений.

Датчики в гелевой оболочке самые надежные, так как выдерживают высокие нагрузки. Они идеально подходят для укладки под ламинат и паркет.

Монтаж терморегулятора и датчика

Почти каждый теплый пол поставляется с термостатом. В противном случае его необходимо подбирать индивидуально. Мощность таких устройств, как правило, колеблется в пределах 3-3,5 кВт.

Если отапливаемая площадь большая, электрические теплые полы монтируются отдельными блоками, каждый из которых имеет свою систему управления.

Перед установкой и подключением термостата обязательно обесточить помещение.

Схема установки:

1. В стене делается отверстие для монтажной коробки, в которую будет устанавливаться термостат. Ниже расположена штроба для прокладки проводки. Коробка монтируется на штатное место.
2. Выполняется электромонтаж. Силовые кабели и провода датчиков температуры подключаются к монтажной коробке.
3. Терморегулятор монтируется в коробку и надежно фиксируется, подключается к проводке.
4. Основные узлы системы должны быть подключены в соответствии с прилагаемой к устройству инструкцией.
5. В конце устанавливается передняя панель и фиксируется винтами. Устанавливать его необходимо по уровню.

Терморегулятор с датчиком можно установить самостоятельно. Главное – строго придерживаться прилагаемой инструкции.

Замена датчика температуры

Причину неисправности датчика температуры можно проверить с помощью тестера. Он обнаруживает две причины, обе связанные с проблемами в контактах – он либо есть, либо его нет там, где он должен быть.

Сначала выполняется проверка входной проводки. Нужно подключить питание и проверить наличие напряжения в проводке. Если проблема не выявлена, тест проводится на выходной проводке. Тепловой контур отключается от контроллера при включении питания. Если на проводке нет напряжения, это означает, что вышел из строя датчик температуры. Старый датчик теплого пола демонтируется, а на его место устанавливается новый.

Применение и эксплуатация

Основные правила использования датчиков теплого пола:

• устройство должно быть установлено на внутренних стенах;
высота установки
• не должна превышать 1 м;
• на термостат не должны попадать прямые солнечные лучи;
• Не устанавливайте устройство возле двери;
• терморегулятор нельзя закрывать шторами или портьерами.

При соблюдении правил эксплуатации теплый пол прослужит не менее 10 лет. Неквалифицированные действия при установке и дальнейшей эксплуатации могут сократить этот срок вдвое.

Меры предосторожности

Основные меры безопасности следующие:

• Перед подключением устройства необходимо отключить помещение.
• Разобранное устройство нельзя подключать к сети.
• Регулятор нельзя использовать, если температура окружающей среды превышает +40 градусов.
• Термостат необходимо регулярно очищать от пыли.
• Категорически запрещается мыть устройство растворителями.

Человеку, далекому от электрики, установку и ремонт терморегулятора лучше не выполнять самостоятельно. Так можно отключить всю многоэтажку, но и навредить собственному здоровью.

Как быть, если датчик не установлен

Использовать теплый пол при отсутствии датчика температуры можно, но это крайне рискованно – напольное покрытие может разрушиться. Проблема решается несколькими методами. Система может быть оснащена датчиком воздуха, но он подходит только для систем кабельного типа. При этом мощность отопительного контура не должна быть более 170 Вт/м2.

Термостат для теплого пола И охлаждения — Домашняя автоматизация

HiGer (Хильмар) 3 августа 2021 г., 13:20

#1

Привет всем,

Я хочу обновить свои аналоговые термостаты чем-то, что я могу использовать с openHAB, и я не могу найти то, что мне нужно. Может быть, вы можете помочь?

Что у меня есть:

• пол с подогревом/охлаждением, питание от теплового насоса. Так вода зимой становится горячей, а летом холодной
• Аналоговые термостаты, обеспечивающие 220 В для открытия клапанов. У них есть небольшой переключатель для переключения между режимами: в «режиме нагрева» они включаются ниже желаемой температуры, в «режиме охлаждения» это происходит наоборот, и они включаются, когда температура выше желаемой температуры.
• существующая сеть z-wave

Что я хочу сделать:

заменить существующие термостаты чем-то, что может:

• быть подключенным к 220В
• отображать желаемую температуру
• выключатель на 220В для клапана
• можно изменить с «режим охлаждения» на «режим обогрева» через openhab
• можно изменить желаемую температуру с помощью openhab и/или управления термостатом

Поскольку у меня уже есть устройства z-wave, было бы неплохо иметь и термостаты z-wave, но это не является жестким требованием. Я был бы счастлив иметь что-нибудь вообще.

Кто-нибудь знает оборудование, которое подойдет для моих нужд?

matt_shepherd (Мэтт Шеперд) 3 августа 2021 г. , 14:27

#2

Hey HiGer,

У меня есть 12 зон подогрева пола, которые я обновил около 1 года назад. В каждой комнате у меня были старые трехпроводные аналоговые термостаты на 220 В, которые нуждались в обновлении. Я сделал это, используя очень дешевые базовые переключатели Sonoff, и подключил датчик температуры dht11 к запасному gpio на плате. 3 провода на термостате в основном включаются и выключаются. Я прошил sonoff basics с помощью tasmota и использовал mqtt и openhab для управления нагревом. На самом деле это невероятно простая система, так как вам просто нужно, чтобы она включалась и выключалась, когда она достигает желаемой температуры, в моем случае 21c. У меня есть дополнительные датчики температуры sonoff zigbee в каждой комнате, поэтому я могу получить среднюю температуру в каждой комнате, так как термостат был на 10 или 2 градуса выше, а второй термостат такой же, но ниже. Если у вас есть лампы с основными переключателями sonoff, они также могут быть вашим вторым датчиком температуры. По моему мнению или ситуации, нет необходимости в дисплее, так как он всегда должен быть 21c или выше. Каждый термостат, вероятно, стоит 10–15 фунтов стерлингов каждый, поэтому вам просто нужно базовое устройство sonoff за 5 фунтов стерлингов, датчик температуры dht11 за 2 фунта стерлингов и настенный блок датчика за 7 фунтов стерлингов. Здесь есть отличный канал под названием Boilerplate, я рекомендую его прочитать, и я более чем счастлив поделиться своими предметами, правилами, файлами вещей.

Пожалуйста, отключите электричество, прежде чем выполнять какую -либо работу над вашими термостатами

20210803_1514381920 × 933 90 KB

20210803_1515224032 × 1960 516 КБ

Я в Великобритании, так что мы действительно не будем охлаждать…

. (Хильмар) 3 августа 2021 г., 18:09

#3

Это действительно интересно. Если я правильно понимаю, вы просто используете переключатель, который управляется oH, и значение датчика температуры сообщается oH, а остальное – программное обеспечение. Основное отличие от полнофункциональных термостатов заключается в том, что они не работают автономно. Но для меня это скорее бонус, так как он дает вам полную гибкость, и мой openhab на pi4 работает стабильно без каких-либо проблем. Даже достаточно просто реализовать переключение между режимами нагрева и охлаждения.

Я уже почти увлекся этой идеей. Давайте посмотрим, есть ли у кого-нибудь другое готовое решение, но это определенно то, что я мог бы реализовать.
Мне нужно только убедить одного сожителя с правом вето, что:

• да, я закончу этот проект в срок, обещаю
• нет, вам не нужен контроль температуры и дисплей в каждой комнате. Смартфон в любом случае удобнее.
• Это намного дешевле, вам не кажется, что это хорошо?

matt_shepherd (Мэтт Шеперд) 3 августа 2021 г., 18:18

#4

Лучше всего сделать тестовый переключатель и запустить его в комнате, и неважно, если он выйдет из строя. У меня все еще есть старые аналоговые переключатели в спальнях, а новые переключатели «поддерживают» их, поэтому, если они выйдут из строя, по крайней мере, сработают старые. Они работают безупречно.

matt_shepherd (Мэтт Шеперд) 903:50 3 августа 2021 г., 18:34

#5

После того, как все это пройдет через Openhab, вы можете использовать сетевую привязку, чтобы пропинговать термостаты, чтобы увидеть, отключаются ли они, если они это сделают, вы можете отправить уведомление в Telegram и т. д. и т. д.

Screenshot_20210803-192152_Viewer4Grafana1080×2220 184 КБ

matt_shepherd (Мэтт Шеперд) 3 августа 2021 г., 18:37

#6

Я также подключил его к моей системе безопасности или дверным и оконным контактам, чтобы сбросить заданное значение до 10 градусов, когда двери или окна открыты, а затем, когда они закрываются, чтобы вернуть заданное значение к 21 градусам, но через 20 минут. Это бесконечно.

ЭндрюФГ (Эндрю Фиддиан-Грин) 3 августа 2021 г., 19:01

#7

Вы можете посмотреть ссылку ниже. Большинство характеристик либо только нагреваются, либо только охлаждаются, поэтому вам нужно выбрать из ограниченного списка тех, которые могут делать и то, и другое. Из термостатов, перечисленных на сайте ниже, как минимум несколько можно интегрировать в openHAB

HiGer (Хильмар) 3 августа 2021 г., 21:47

#8

Хорошо, спасибо Эндрю за эту ссылку. Выглядит очень красиво. Но, чувак, они дорогие. Победитель этого обзора идет примерно за 400 евро. Мне нужно заменить 14 из них. За такие деньги я мог бы нанять кого-нибудь, чтобы он ходил по дому и регулировал старые термостаты, когда это необходимо. (На самом деле, если подумать: я мог бы нанять кого-то по имени Алекса и все время кричать на нее, чтобы она меняла температуру…)
И, в конце концов, они, скорее всего, переборщили бы с одной стороны и захотели бы сделать большую часть работы. функциональность, которую я хочу реализовать с помощью правил в openHAB сами по себе. Некоторые конкретные вещи, о которых я думал, были бы даже невозможны. Например, я подумал о том, чтобы оставить клапан открытым до тех пор, пока температура не станет на один градус выше целевой температуры, если есть избыточная мощность, доступная от фотогальваники для запуска теплового насоса. Легко реализовать с помощью правила.

Easy Heat, полы с подогревом, водяные, плиточные полы с подогревом, электрические

Комплекты термостатов Комплекты термостатов Easy Heat Warm Tiles® и комплекты термостатов Honeywell Aube Термостаты Easy Heat Warm Tiles® обеспечивают постоянный комфорт и контроль. Вы оцените возможность установить таймер, чтобы пол был теплым, когда вам это больше всего нужно. Представьте, что вы просыпаетесь в теплой ванной в 6:00 утра или готовите ужин на полу с подогревом на кухне под ногами. Термостаты Warm Tiles® обеспечивают вам эту невероятную гибкость, одновременно экономя ваше время и деньги. Термостаты для теплого пола Warm Tiles® оснащены современным контролем температуры. Используя датчик пола, встроенный в строительный раствор сразу под чистовым полом, датчик отслеживает фактическую температуру пола, чтобы предоставить вам точные уровни комфорта. Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры. Для еще большей гибкости программируемый термостат Warm Tiles FGS представляет собой двойной напряжения (120/240 В перем. тока) с возможностью программирования на 7 дней или 5/2 дня, а также простым переключателем включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему обогрева пола на обогрев полов в ранние утренние часы и вечером. Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT. В качестве опции к термостатам торговой марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают как температуру пола, так и температуру окружающей среды в помещении с тремя вариантами управления (окружающая среда, пол или окружающая среда с пределом температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой обеспечивают защиту от короткого замыкания на землю, управление включением/режимом ожидания для отключения в конце отопительного сезона и имеют 3-летнюю гарантию от производителя. Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временного отключения без изменения программирования и полную возможность программирования на 7 дней. И, если вам нужны новейшие технологии дистанционного управления, обратите внимание на интерактивные сенсорные термостаты Warm Tiles™ ES и ESW. Благодаря возможности WiFi, ESW позволяет управлять с вашего веб-браузера, смартфона или планшета. Этот блок обеспечивает гибкость, невиданную ранее в термостате для подогрева пола. С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше. Независимо от того, планируете ли вы установить его на кухне, в ванной или в любой другой комнате дома, система водяного теплого пола — это эффективный способ обогреть дом. Добавьте программируемый термостат к вашей системе подогрева пола из плитки и используйте до 50% меньше энергии. В отличие от систем водяного или водяного отопления пола, которые требуют, чтобы бойлер непрерывно нагревал воду в течение дня, электрические системы лучистого пола Warm Tiles® могут включаться в определенные часы дня с помощью программируемого термостата и отключаться, когда они не нужны. На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и водяными системами обогрева пола.     Комплекты цифровых термостатов Warm Tiles™ серии F Термостаты Warm Tiles™ моделей FGS и FG, обеспечивающие постоянный комфорт и контроль в течение многих лет, обеспечивают современную регулировку температуры и простую функционал программирования. Комплекты термостатов Warm Tiles™ Номер модели Напряжение Программируемый/ Непрограммируемый0390 Maximum Amperage FGS Dual Voltage Programmable 15 Amps FG Dual Voltage   Non-programmable 15 Amps Быстрые ссылки на документы Термостат серии FGS Эксплуатация и установка Инструкции FG Series Thermostat Operation & Installation Instructions Warm Tiles™ Color Touch Thermostat Kits Model No. Voltage Programmable/ Non-Programmable Maximum Сила тока ESW WiFi Color Touch Двойной Напряжение НОВИНКА! Программируемый 15 А ES Color Touch Двойное напряжение НОВИНКА! Programmable 15 Amps Quick Document Links Комплекты термостатов Honeywell/Aube Model No. Voltage Programmable/ Non-Programmable Maximum Amperage Th215-AF-GA Dual Voltage Programmable 15 Amps Быстрые ссылки на документы Термостат серии Th215 Эксплуатация и установка Instructions Warm Tiles™ ES-Series ColorTouch Thermostat Kit With a full set of advanced features, the ES & ESW WiFi Color Touch thermostats can keep Вы контролируете обогрев пола с помощью новейших технологий отображения и управления. Комплекты термостатов Honeywell Aube Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру в помещении и на полу, эти термостаты имеют улучшенный контроль температуры.

Гофрированная трубка Mi-Heat для датчика температуры с крышкой

Shopauskunft

4,77 / 5,00
181 Bewertungen

Шопаускунфт

4,77 / 5,00 (181 разворот)

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.

Выбрать/Отменить все

Ютуб

Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Ютуб (гугл). Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка

ReCaptcha

Для отправки форм на этой странице вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google. С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы. Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами. После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы. Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.

Описание:

Остановка спам-ботов

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка

Google Analytics 4

Dies ist ein Webanalysedienst.

Добавление Дата: анонимный IP-адрес, дата и место работы, информация, клики, актуальная информация о приложении, информация о браузере, генерируемая информация, поддержка JavaScript, дополнительная информация, URL-адрес реферера, стандартная информация, информация, взаимодействие с виджетами

Описание:

Анализ

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка

Отслеживание конверсий Google Ads

Mit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉

Erhobene Daten: zufallsgenerierte USER-ID

Описание:

Маркетинг

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка

Выбрать/Отменить все

Настройки конфиденциальности данных

Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу). Дополнительные сведения см. в Уведомлении о конфиденциальности.

Очень жаль, теперь нам нужно вернуться к стеклянному шару или прочитать в кофейной гуще, чтобы понять наших посетителей. ..

Почему мы должны это делать? Проще говоря, вы запретили нам отслеживать ваши шаги на нашем сайте с помощью Google Analytics. Мы знаем, что это звучит драматично для Вас. Но посмотрите на это: мы даже не знаем, кто ВЫ, мы просто видим, что КТО-ТО просматривает наши страницы, как он это делает, как долго этот КТО-ТО задерживается на соответствующих страницах и т. д. Мы не знаем, кто Вы , мужчина Вы или женщина, сколько Вам лет, каков Ваш вес – без понятия. Мы также не передаем эти данные в Google, у нас их нет вообще! Тем не менее, эти данные КОГО-ТО предоставят нам ценную информацию о нашем сайте, мы хотим, чтобы Вам здесь все нравилось, чтобы Вы чувствовали себя хорошо и – конечно же – покупали нашу продукцию…

Так что мы можем видеть, где есть проблемы. Если многие посетители покидают наш сайт в процессе покупки при выборе способа оплаты, мы знаем, что что-то не так, и можем это исправить. Звучит хорошо, правда? Это хорошо для Вас и хорошо для нас. Так что это беспроигрышная ситуация. Итак, позвольте нам сопровождать Вас на Вашем пути через наш магазин. Иметь дело?

Отлично, ты понял! Теперь мы снова можем лучше работать над нашим предложением!

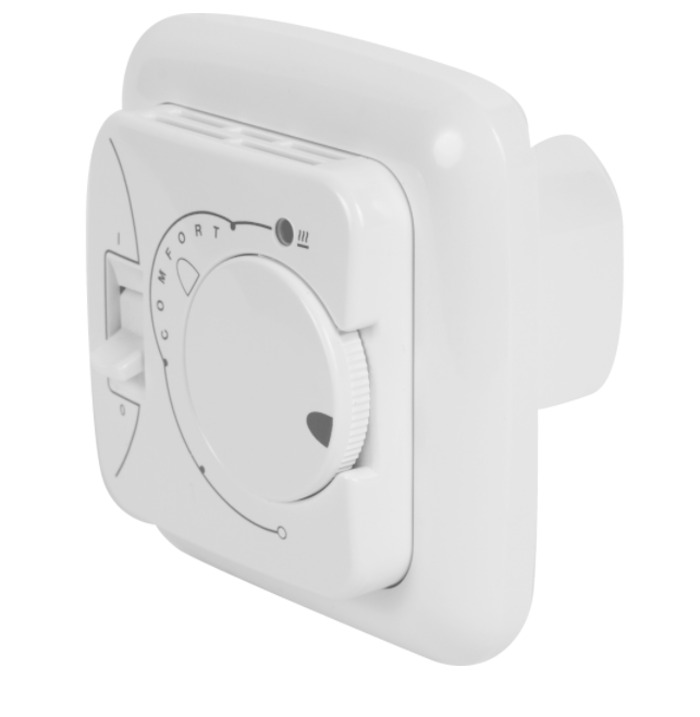

Регулятор температуры пола с выносным датчиком, накладной, 10-60…°C

Регулятор температуры пола с выносным датчиком, накладной, 10-60…°C

Электронный регулятор температуры пола для электрического теплого пола мощностью до 3000 Вт. Диапазон настройки можно отрегулировать с помощью редуктора диапазона, расположенного под ручкой регулировки (например, 10…40…°C). Датчик выносной HF-8/4-K2 (4м) входит в комплект поставки. В случае отказа датчика и короткого замыкания обогрев отключается.

Запрос на продукцию

Инструкции

Арт.-№: DA400000

Technical data

number of outputs	1
number of outputs, heating	1
number of outputs, cooling	0
number of control ranges	1
отображение фактической температуры	№
версия регулятора температуры	регулятор температуры пола
выходной сигнал	switching (230 V AC, 50 Hz)
external setting	Yes
operation	rotary knob and switches
operating voltage	230 V AC / 50 Hz
width	78,3mm
design	Berlin 2000
display	No
ECO function (reduction)	No
electric connection	screw terminals
electronic control	Yes
energy efficiency class	I
with explosion protection	No
colour	reinweiß
RAL colour номер (аналогичный)	9010
чувствительный элемент	NTC внешний
высота	83,4 мм
bearing temperature, upper value	70°C
bearing temperature, lower value	-20°C
maximum air humidity (non-condensing)	95% r. H
материал корпуса	пластик ABS
максимальное напряжение переключения	230 В переменного тока, 50 Гц
максимальный ток переключения	13 (2) A	4
Yes
medium	air, not aggressive
minimum switching voltage	230 V AC / 50 Hz
mounting / attachment	surface mounting
surface properties	matt
диапазон регулирования, верхнее значение	60°C
диапазон регулирования, нижнее значение	10°C
функция управления нагревом	Да
Функция управления охлаждением	Нет
Режим управления	2-точечный
Разница переключения прим. 1 K
switching difference, can be adjusted	No
switching element	relay
On / Off switch	Yes
heating / cooling switch	No
additional heating switch	No
switch/lamp night-time reduction	No
switching contact	normally open contact
potential free switching contact	No
switching мощность	3000 Вт
тип защиты	IP30
класс защиты	II, после соответствующего монтажа
sensor external	Yes
Safety and EMC	in accordance with DIN EN 60730
scale	numerical scale 1… 6
thermal feedback	No
depth	25,5 мм
температура окружающей среды, верхнее значение	30°C
температура окружающей среды, нижнее значение	0°C
assembly	complete device
Circuit diagram

Downloads

Instructions

Photo	Type	Articlenumber	Features	Kind

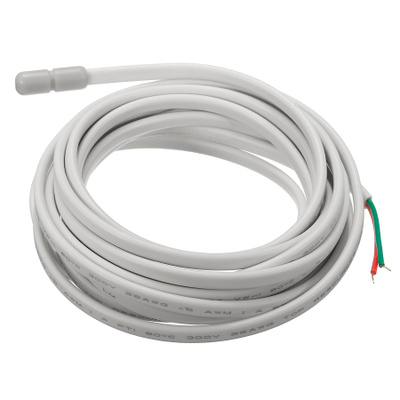

	HF-8/4-K2	G8000370	Гильзовый датчик температуры, NTC2K, 4 м, кабель датчика из ПВХ	Запасная часть
	HF-8/6-K2	G8000368	Sleeve temperature sensor, NTC2K, 6m, PVC sensor cable	Spare part
	WP-01	G99	Heat transfer paste, 2ml, -40. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. ➤
